Ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами несмертельної дії

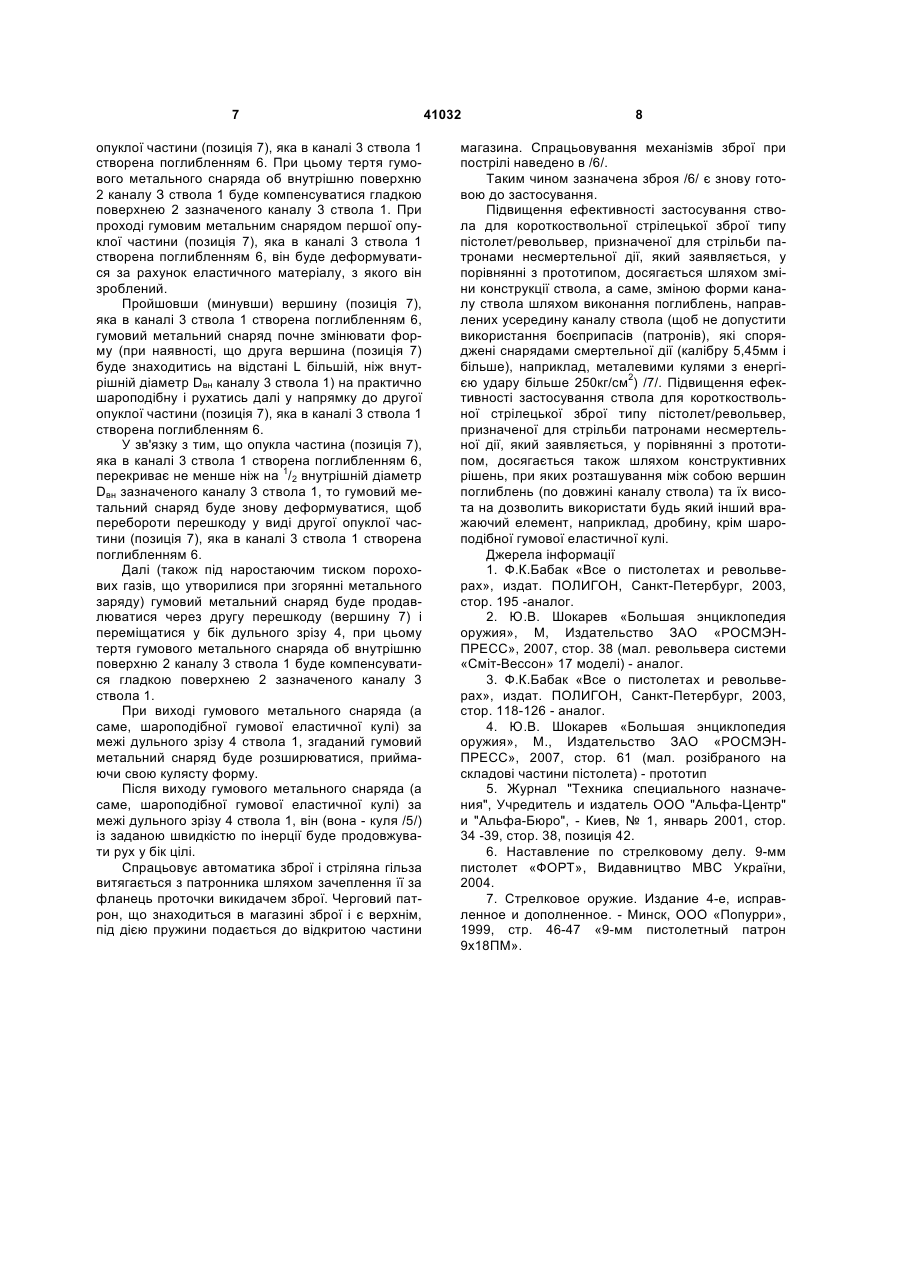

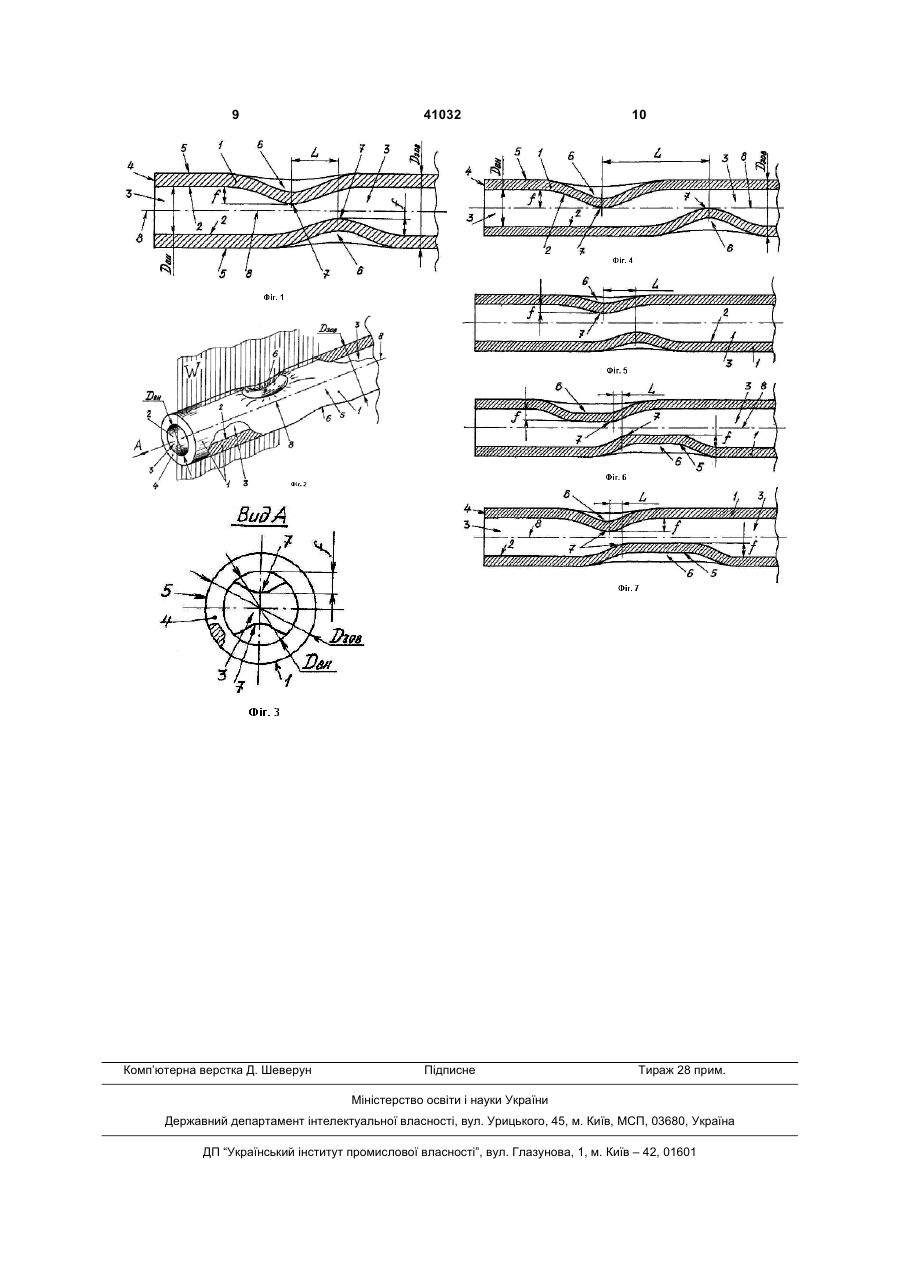

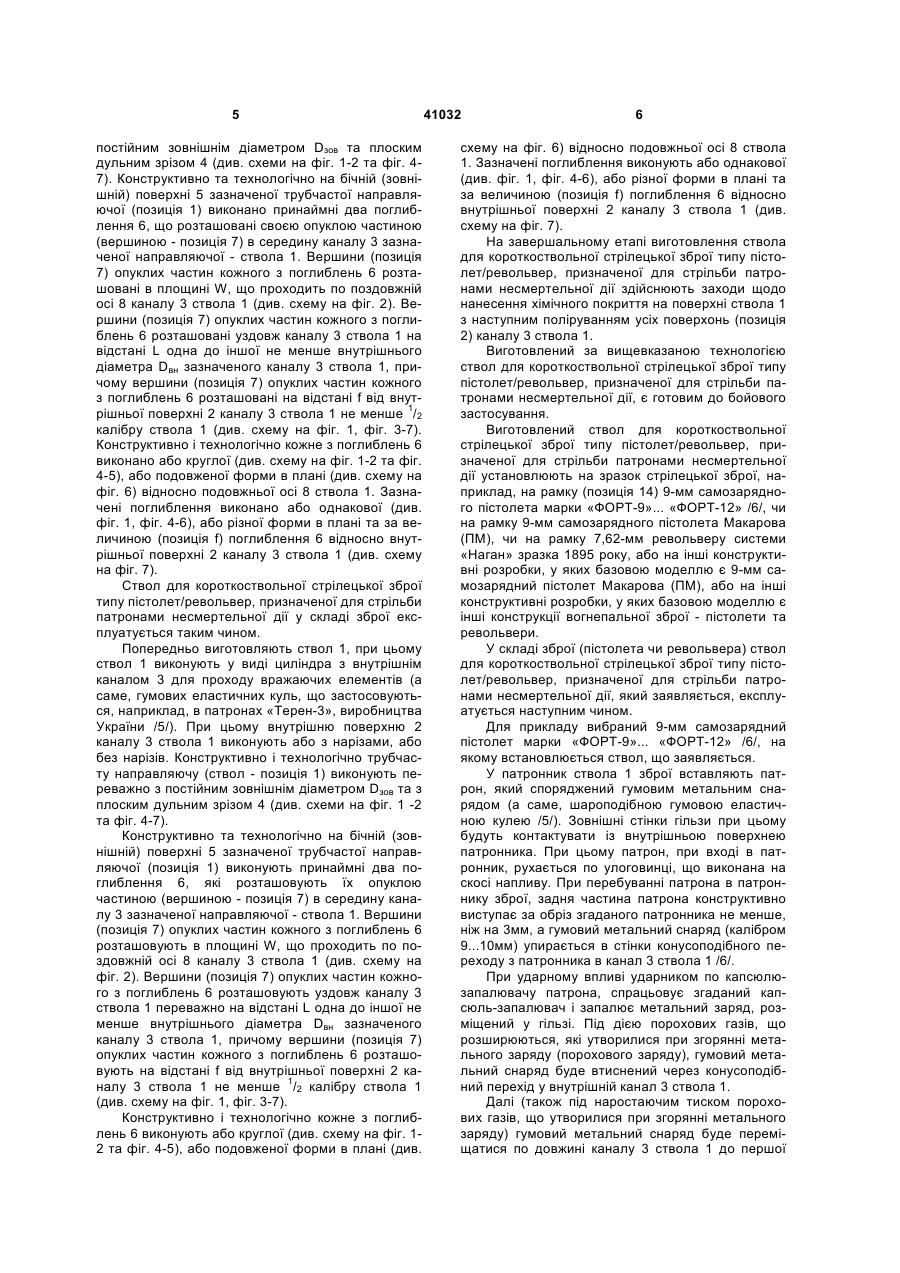

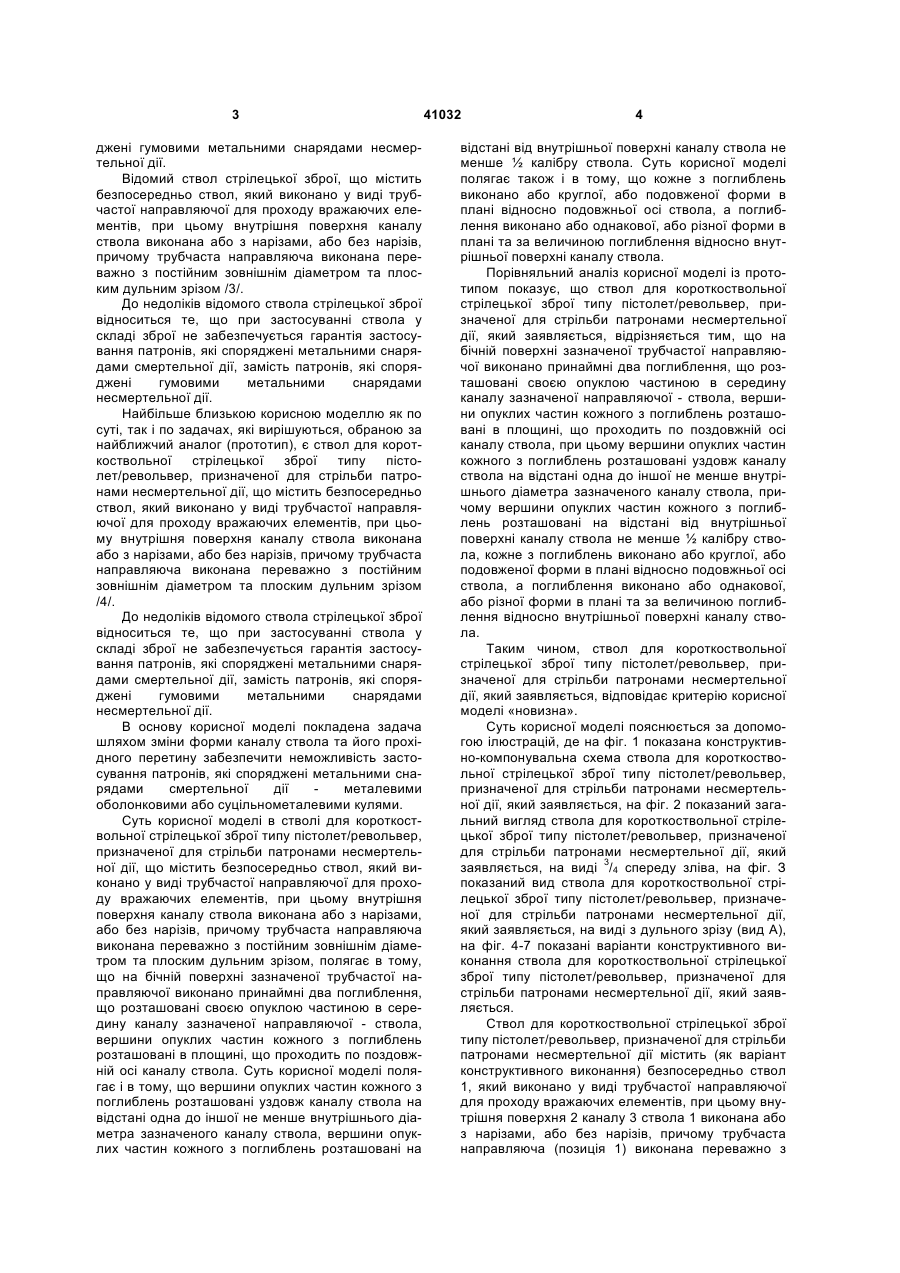

1. Ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами несмертельної дії, що містить безпосередньо ствол, який виконано у вигляді трубчастої напрямної для проходу вражаючих елементів, при цьому внутрішня поверхня каналу ствола виконана або з нарізами, або без нарізів, причому трубчаста напрямна виконана переважно з постійним зовнішнім діаметром та плоским дульним зрізом, який відрізняється тим, що на бічній поверхні зазначеної трубчастої напрямної викона U 2 (11) 1 ТИПУ UA ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС (19) МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ 3 джені гумовими метальними снарядами несмертельної дії. Відомий ствол стрілецької зброї, що містить безпосередньо ствол, який виконано у виді трубчастої направляючої для проходу вражаючих елементів, при цьому внутрішня поверхня каналу ствола виконана або з нарізами, або без нарізів, причому трубчаста направляюча виконана переважно з постійним зовнішнім діаметром та плоским дульним зрізом /3/. До недоліків відомого ствола стрілецької зброї відноситься те, що при застосуванні ствола у складі зброї не забезпечується гарантія застосування патронів, які споряджені метальними снарядами смертельної дії, замість патронів, які споряджені гумовими метальними снарядами несмертельної дії. Найбільше близькою корисною моделлю як по суті, так і по задачах, які вирішуються, обраною за найближчий аналог (прототип), є ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами несмертельної дії, що містить безпосередньо ствол, який виконано у виді трубчастої направляючої для проходу вражаючих елементів, при цьому внутрішня поверхня каналу ствола виконана або з нарізами, або без нарізів, причому трубчаста направляюча виконана переважно з постійним зовнішнім діаметром та плоским дульним зрізом /4/. До недоліків відомого ствола стрілецької зброї відноситься те, що при застосуванні ствола у складі зброї не забезпечується гарантія застосування патронів, які споряджені метальними снарядами смертельної дії, замість патронів, які споряджені гумовими метальними снарядами несмертельної дії. В основу корисної моделі покладена задача шляхом зміни форми каналу ствола та його прохідного перетину забезпечити неможливість застосування патронів, які споряджені метальними снарядами смертельної дії металевими оболонковими або суцільнометалевими кулями. Суть корисної моделі в стволі для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами несмертельної дії, що містить безпосередньо ствол, який виконано у виді трубчастої направляючої для проходу вражаючих елементів, при цьому внутрішня поверхня каналу ствола виконана або з нарізами, або без нарізів, причому трубчаста направляюча виконана переважно з постійним зовнішнім діаметром та плоским дульним зрізом, полягає в тому, що на бічній поверхні зазначеної трубчастої направляючої виконано принаймні два поглиблення, що розташовані своєю опуклою частиною в середину каналу зазначеної направляючої - ствола, вершини опуклих частин кожного з поглиблень розташовані в площині, що проходить по поздовжній осі каналу ствола. Суть корисної моделі полягає і в тому, що вершини опуклих частин кожного з поглиблень розташовані уздовж каналу ствола на відстані одна до іншої не менше внутрішнього діаметра зазначеного каналу ствола, вершини опуклих частин кожного з поглиблень розташовані на 41032 4 відстані від внутрішньої поверхні каналу ствола не менше ½ калібру ствола. Суть корисної моделі полягає також і в тому, що кожне з поглиблень виконано або круглої, або подовженої форми в плані відносно подовжньої осі ствола, а поглиблення виконано або однакової, або різної форми в плані та за величиною поглиблення відносно внутрішньої поверхні каналу ствола. Порівняльний аналіз корисної моделі із прототипом показує, що ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами несмертельної дії, який заявляється, відрізняється тим, що на бічній поверхні зазначеної трубчастої направляючої виконано принаймні два поглиблення, що розташовані своєю опуклою частиною в середину каналу зазначеної направляючої - ствола, вершини опуклих частин кожного з поглиблень розташовані в площині, що проходить по поздовжній осі каналу ствола, при цьому вершини опуклих частин кожного з поглиблень розташовані уздовж каналу ствола на відстані одна до іншої не менше внутрішнього діаметра зазначеного каналу ствола, причому вершини опуклих частин кожного з поглиблень розташовані на відстані від внутрішньої поверхні каналу ствола не менше ½ калібру ствола, кожне з поглиблень виконано або круглої, або подовженої форми в плані відносно подовжньої осі ствола, а поглиблення виконано або однакової, або різної форми в плані та за величиною поглиблення відносно внутрішньої поверхні каналу ствола. Таким чином, ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами несмертельної дії, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на фіг. 1 показана конструктивно-компонувальна схема ствола для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами несмертельної дії, який заявляється, на фіг. 2 показаний загальний вигляд ствола для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами несмертельної дії, який заявляється, на виді 3/4 спереду зліва, на фіг. З показаний вид ствола для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами несмертельної дії, який заявляється, на виді з дульного зрізу (вид А), на фіг. 4-7 показані варіанти конструктивного виконання ствола для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами несмертельної дії, який заявляється. Ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами несмертельної дії містить (як варіант конструктивного виконання) безпосередньо ствол 1, який виконано у виді трубчастої направляючої для проходу вражаючих елементів, при цьому внутрішня поверхня 2 каналу 3 ствола 1 виконана або з нарізами, або без нарізів, причому трубчаста направляюча (позиція 1) виконана переважно з 5 постійним зовнішнім діаметром Dзов та плоским дульним зрізом 4 (див. схеми на фіг. 1-2 та фіг. 47). Конструктивно та технологічно на бічній (зовнішній) поверхні 5 зазначеної трубчастої направляючої (позиція 1) виконано принаймні два поглиблення 6, що розташовані своєю опуклою частиною (вершиною - позиція 7) в середину каналу 3 зазначеної направляючої - ствола 1. Вершини (позиція 7) опуклих частин кожного з поглиблень 6 розташовані в площині W, що проходить по поздовжній осі 8 каналу 3 ствола 1 (див. схему на фіг. 2). Вершини (позиція 7) опуклих частин кожного з поглиблень 6 розташовані уздовж каналу 3 ствола 1 на відстані L одна до іншої не менше внутрішнього діаметра Dвн зазначеного каналу 3 ствола 1, причому вершини (позиція 7) опуклих частин кожного з поглиблень 6 розташовані на відстані f від внутрішньої поверхні 2 каналу 3 ствола 1 не менше 1/2 калібру ствола 1 (див. схему на фіг. 1, фіг. 3-7). Конструктивно і технологічно кожне з поглиблень 6 виконано або круглої (див. схему на фіг. 1-2 та фіг. 4-5), або подовженої форми в плані (див. схему на фіг. 6) відносно подовжньої осі 8 ствола 1. Зазначені поглиблення виконано або однакової (див. фіг. 1, фіг. 4-6), або різної форми в плані та за величиною (позиція f) поглиблення 6 відносно внутрішньої поверхні 2 каналу 3 ствола 1 (див. схему на фіг. 7). Ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами несмертельної дії у складі зброї експлуатується таким чином. Попередньо виготовляють ствол 1, при цьому ствол 1 виконують у виді циліндра з внутрішнім каналом 3 для проходу вражаючих елементів (а саме, гумових еластичних куль, що застосовуються, наприклад, в патронах «Терен-3», виробництва України /5/). При цьому внутрішню поверхню 2 каналу 3 ствола 1 виконують або з нарізами, або без нарізів. Конструктивно і технологічно трубчасту направляючу (ствол - позиція 1) виконують переважно з постійним зовнішнім діаметром Dзов та з плоским дульним зрізом 4 (див. схеми на фіг. 1 -2 та фіг. 4-7). Конструктивно та технологічно на бічній (зовнішній) поверхні 5 зазначеної трубчастої направляючої (позиція 1) виконують принаймні два поглиблення 6, які розташовують їх опуклою частиною (вершиною - позиція 7) в середину каналу 3 зазначеної направляючої - ствола 1. Вершини (позиція 7) опуклих частин кожного з поглиблень 6 розташовують в площині W, що проходить по поздовжній осі 8 каналу 3 ствола 1 (див. схему на фіг. 2). Вершини (позиція 7) опуклих частин кожного з поглиблень 6 розташовують уздовж каналу 3 ствола 1 переважно на відстані L одна до іншої не менше внутрішнього діаметра Dвн зазначеного каналу 3 ствола 1, причому вершини (позиція 7) опуклих частин кожного з поглиблень 6 розташовують на відстані f від внутрішньої поверхні 2 каналу 3 ствола 1 не менше 1/2 калібру ствола 1 (див. схему на фіг. 1, фіг. 3-7). Конструктивно і технологічно кожне з поглиблень 6 виконують або круглої (див. схему на фіг. 12 та фіг. 4-5), або подовженої форми в плані (див. 41032 6 схему на фіг. 6) відносно подовжньої осі 8 ствола 1. Зазначені поглиблення виконують або однакової (див. фіг. 1, фіг. 4-6), або різної форми в плані та за величиною (позиція f) поглиблення 6 відносно внутрішньої поверхні 2 каналу 3 ствола 1 (див. схему на фіг. 7). На завершальному етапі виготовлення ствола для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами несмертельної дії здійснюють заходи щодо нанесення хімічного покриття на поверхні ствола 1 з наступним поліруванням усіх поверхонь (позиція 2) каналу 3 ствола 1. Виготовлений за вищевказаною технологією ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами несмертельної дії, є готовим до бойового застосування. Виготовлений ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами несмертельної дії установлюють на зразок стрілецької зброї, наприклад, на рамку (позиція 14) 9-мм самозарядного пістолета марки «ФОРТ-9»... «ФОРТ-12» /6/, чи на рамку 9-мм самозарядного пістолета Макарова (ПМ), чи на рамку 7,62-мм револьверу системи «Наган» зразка 1895 року, або на інші конструктивні розробки, у яких базовою моделлю є 9-мм самозарядний пістолет Макарова (ПМ), або на інші конструктивні розробки, у яких базовою моделлю є інші конструкції вогнепальної зброї - пістолети та револьвери. У складі зброї (пістолета чи револьвера) ствол для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами несмертельної дії, який заявляється, експлуатується наступним чином. Для прикладу вибраний 9-мм самозарядний пістолет марки «ФОРТ-9»... «ФОРТ-12» /6/, на якому встановлюється ствол, що заявляється. У патронник ствола 1 зброї вставляють патрон, який споряджений гумовим метальним снарядом (а саме, шароподібною гумовою еластичною кулею /5/). Зовнішні стінки гільзи при цьому будуть контактувати із внутрішньою поверхнею патронника. При цьому патрон, при вході в патронник, рухається по улоговинці, що виконана на скосі напливу. При перебуванні патрона в патроннику зброї, задня частина патрона конструктивно виступає за обріз згаданого патронника не менше, ніж на 3мм, а гумовий метальний снаряд (калібром 9...10мм) упирається в стінки конусоподібного переходу з патронника в канал 3 ствола 1 /6/. При ударному впливі ударником по капсюлюзапалювачу патрона, спрацьовує згаданий капсюль-запалювач і запалює метальний заряд, розміщений у гільзі. Під дією порохових газів, що розширюються, які утворилися при згорянні метального заряду (порохового заряду), гумовий метальний снаряд буде втиснений через конусоподібний перехід у внутрішній канал 3 ствола 1. Далі (також під наростаючим тиском порохових газів, що утворилися при згорянні метального заряду) гумовий метальний снаряд буде переміщатися по довжині каналу 3 ствола 1 до першої 7 опуклої частини (позиція 7), яка в каналі 3 ствола 1 створена поглибленням 6. При цьому тертя гумового метального снаряда об внутрішню поверхню 2 каналу З ствола 1 буде компенсуватися гладкою поверхнею 2 зазначеного каналу 3 ствола 1. При проході гумовим метальним снарядом першої опуклої частини (позиція 7), яка в каналі 3 ствола 1 створена поглибленням 6, він буде деформуватися за рахунок еластичного матеріалу, з якого він зроблений. Пройшовши (минувши) вершину (позиція 7), яка в каналі 3 ствола 1 створена поглибленням 6, гумовий метальний снаряд почне змінювати форму (при наявності, що друга вершина (позиція 7) буде знаходитись на відстані L більшій, ніж внутрішній діаметр Dвн каналу 3 ствола 1) на практично шароподібну і рухатись далі у напрямку до другої опуклої частини (позиція 7), яка в каналі 3 ствола 1 створена поглибленням 6. У зв'язку з тим, що опукла частина (позиція 7), яка в каналі 3 ствола 1 створена поглибленням 6, перекриває не менше ніж на 1/2 внутрішній діаметр Dвн зазначеного каналу 3 ствола 1, то гумовий метальний снаряд буде знову деформуватися, щоб перебороти перешкоду у виді другої опуклої частини (позиція 7), яка в каналі 3 ствола 1 створена поглибленням 6. Далі (також під наростаючим тиском порохових газів, що утворилися при згорянні метального заряду) гумовий метальний снаряд буде продавлюватися через другу перешкоду (вершину 7) і переміщатися у бік дульного зрізу 4, при цьому тертя гумового метального снаряда об внутрішню поверхню 2 каналу 3 ствола 1 буде компенсуватися гладкою поверхнею 2 зазначеного каналу 3 ствола 1. При виході гумового метального снаряда (а саме, шароподібної гумової еластичної кулі) за межі дульного зрізу 4 ствола 1, згаданий гумовий метальний снаряд буде розширюватися, приймаючи свою кулясту форму. Після виходу гумового метального снаряда (а саме, шароподібної гумової еластичної кулі) за межі дульного зрізу 4 ствола 1, він (вона - куля /5/) із заданою швидкістю по інерції буде продовжувати рух у бік цілі. Спрацьовує автоматика зброї і стріляна гільза витягається з патронника шляхом зачеплення її за фланець проточки викидачем зброї. Черговий патрон, що знаходиться в магазині зброї і є верхнім, під дією пружини подається до відкритою частини 41032 8 магазина. Спрацьовування механізмів зброї при пострілі наведено в /6/. Таким чином зазначена зброя /6/ є знову готовою до застосування. Підвищення ефективності застосування ствола для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами несмертельної дії, який заявляється, у порівнянні з прототипом, досягається шляхом зміни конструкції ствола, а саме, зміною форми каналу ствола шляхом виконання поглиблень, направлених усередину каналу ствола (щоб не допустити використання боєприпасів (патронів), які споряджені снарядами смертельної дії (калібру 5,45мм і більше), наприклад, металевими кулями з енергією удару більше 250кг/см2) /7/. Підвищення ефективності застосування ствола для короткоствольної стрілецької зброї типу пістолет/револьвер, призначеної для стрільби патронами несмертельної дії, який заявляється, у порівнянні з прототипом, досягається також шляхом конструктивних рішень, при яких розташування між собою вершин поглиблень (по довжині каналу ствола) та їх висота на дозволить використати будь який інший вражаючий елемент, наприклад, дробину, крім шароподібної гумової еластичної кулі. Джерела інформації 1. Ф.К.Бабак «Все о пистолетах и револьверах», издат. ПОЛИГОН, Санкт-Петербург, 2003, стор. 195 -аналог. 2. Ю.В. Шокарев «Большая энциклопедия оружия», М, Издательство ЗАО «РОСМЭНПРЕСС», 2007, стор. 38 (мал. револьвера системи «Сміт-Вессон» 17 моделі) - аналог. 3. Ф.К.Бабак «Все о пистолетах и револьверах», издат. ПОЛИГОН, Санкт-Петербург, 2003, стор. 118-126 - аналог. 4. Ю.В. Шокарев «Большая энциклопедия оружия», М., Издательство ЗАО «РОСМЭНПРЕСС», 2007, стор. 61 (мал. розібраного на складові частини пістолета) - прототип 5. Журнал "Техника специального назначения", Учредитель и издатель ООО "Альфа-Центр" и "Альфа-Бюро", - Киев, № 1, январь 2001, стор. 34 -39, стор. 38, позиція 42. 6. Наставление по стрелковому делу. 9-мм пистолет «ФОРТ», Видавництво МВС України, 2004. 7. Стрелковое оружие. Издание 4-е, исправленное и дополненное. - Минск, ООО «Попурри», 1999, стр. 46-47 «9-мм пистолетный патрон 9x18ПМ». 9 Комп’ютерна верстка Д. Шеверун 41032 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
