Машина для вдавлювання паль, шпунта або інших подібних будівельних конструкцій

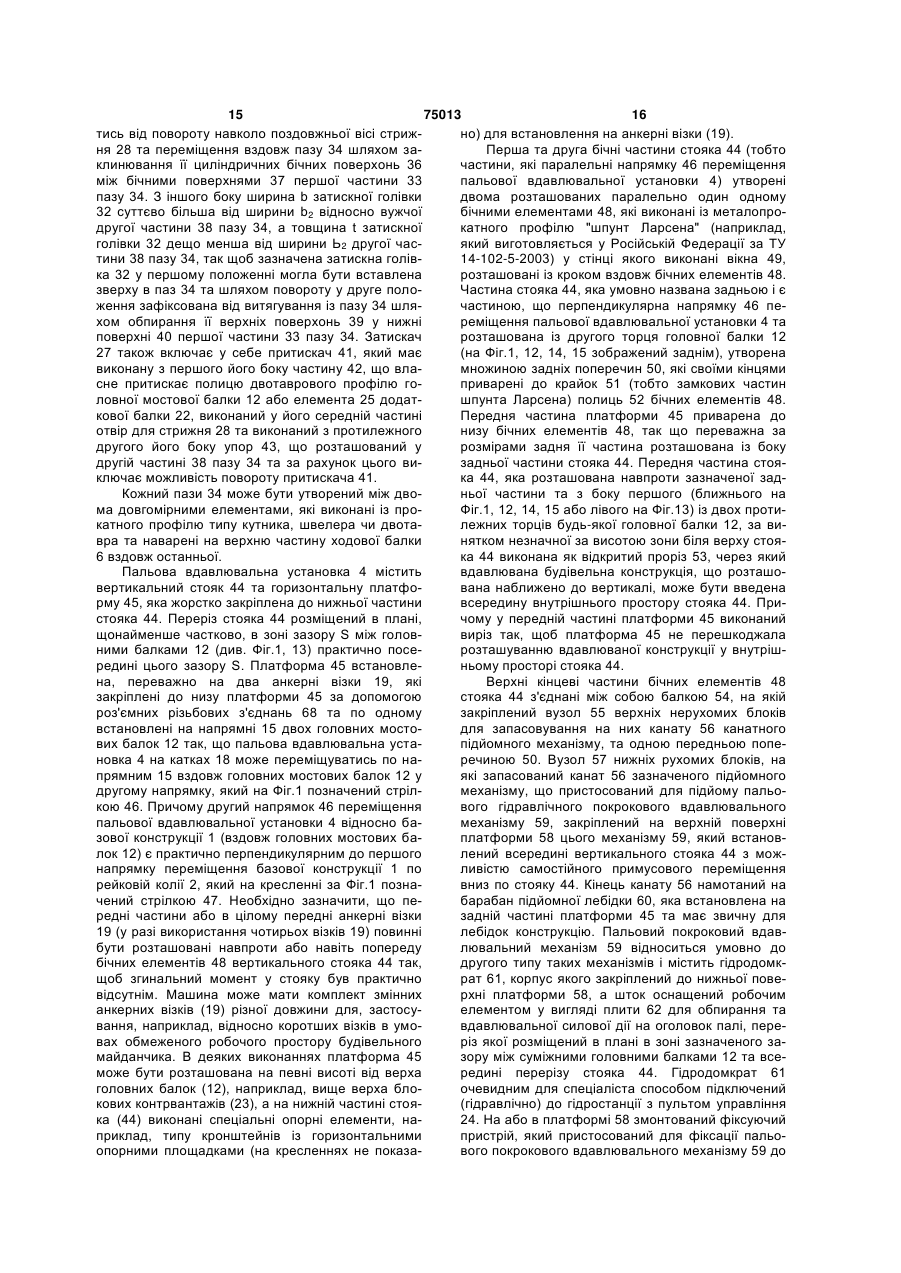

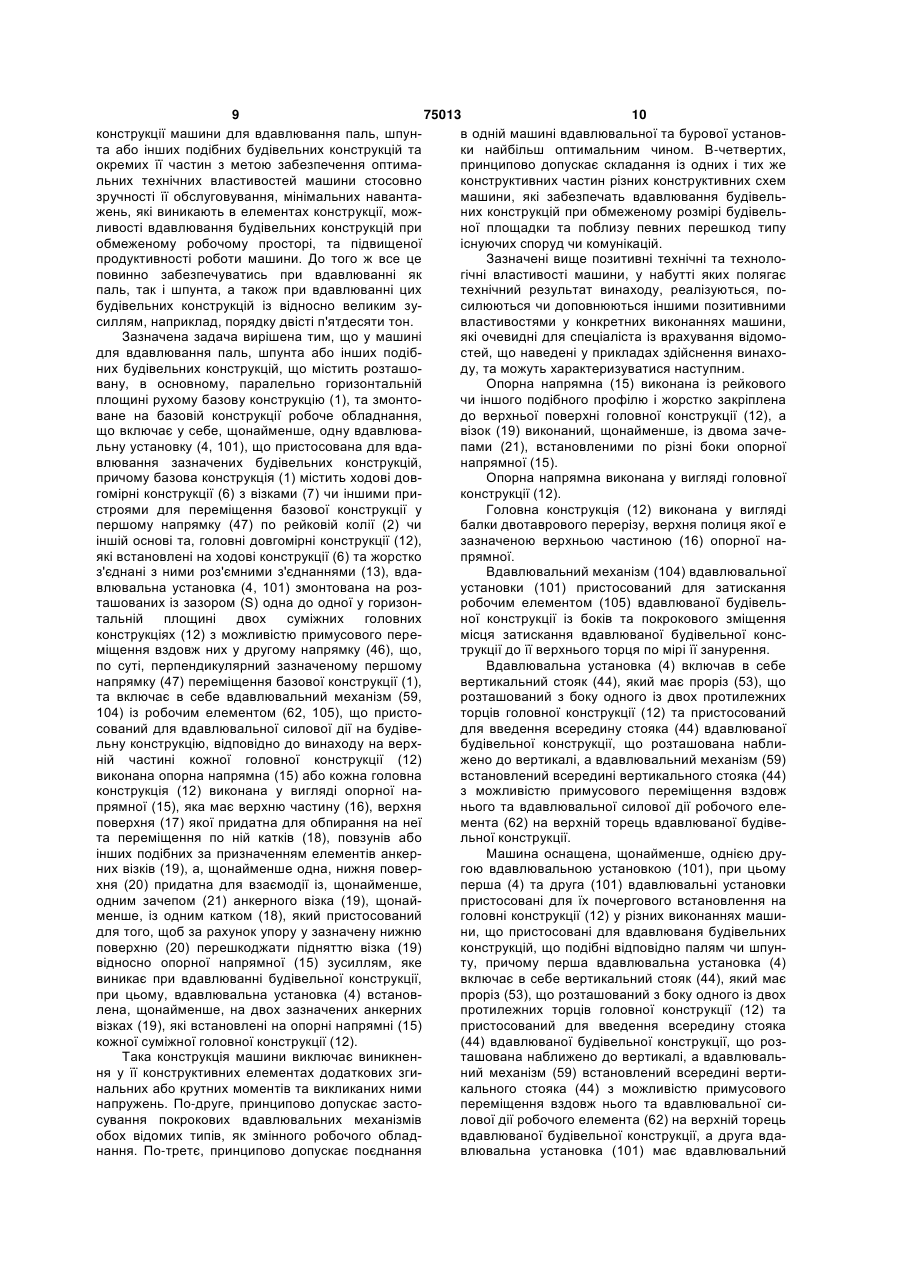

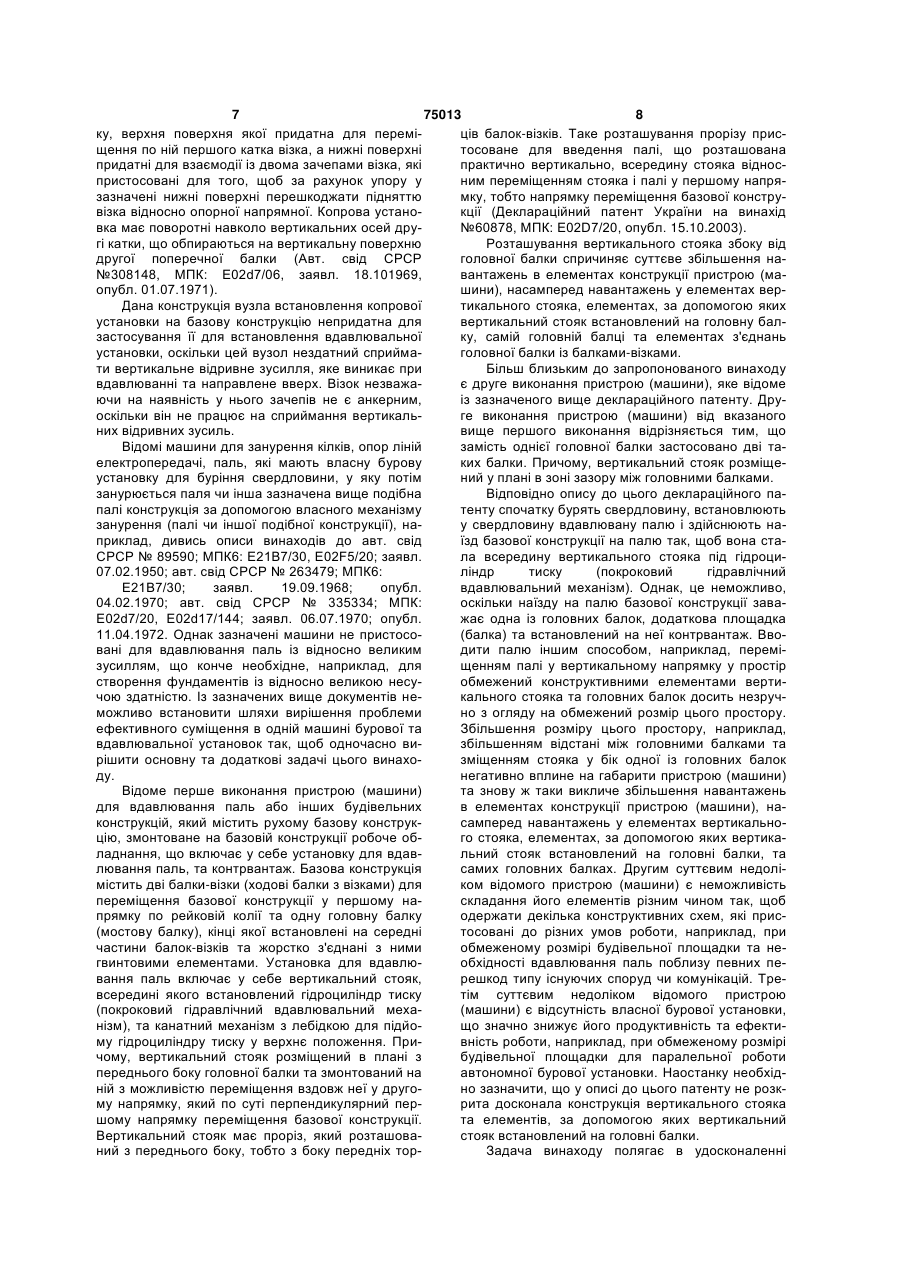

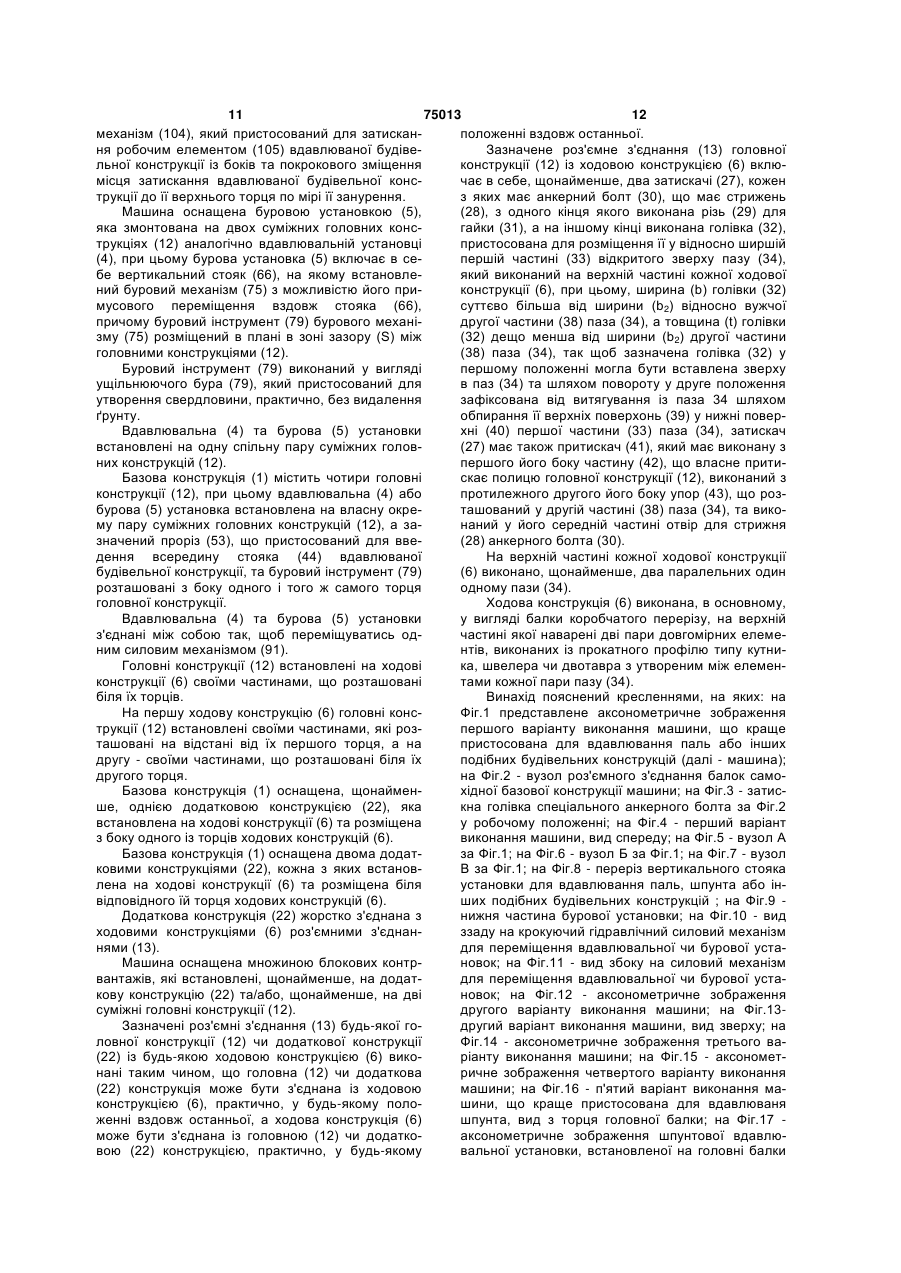

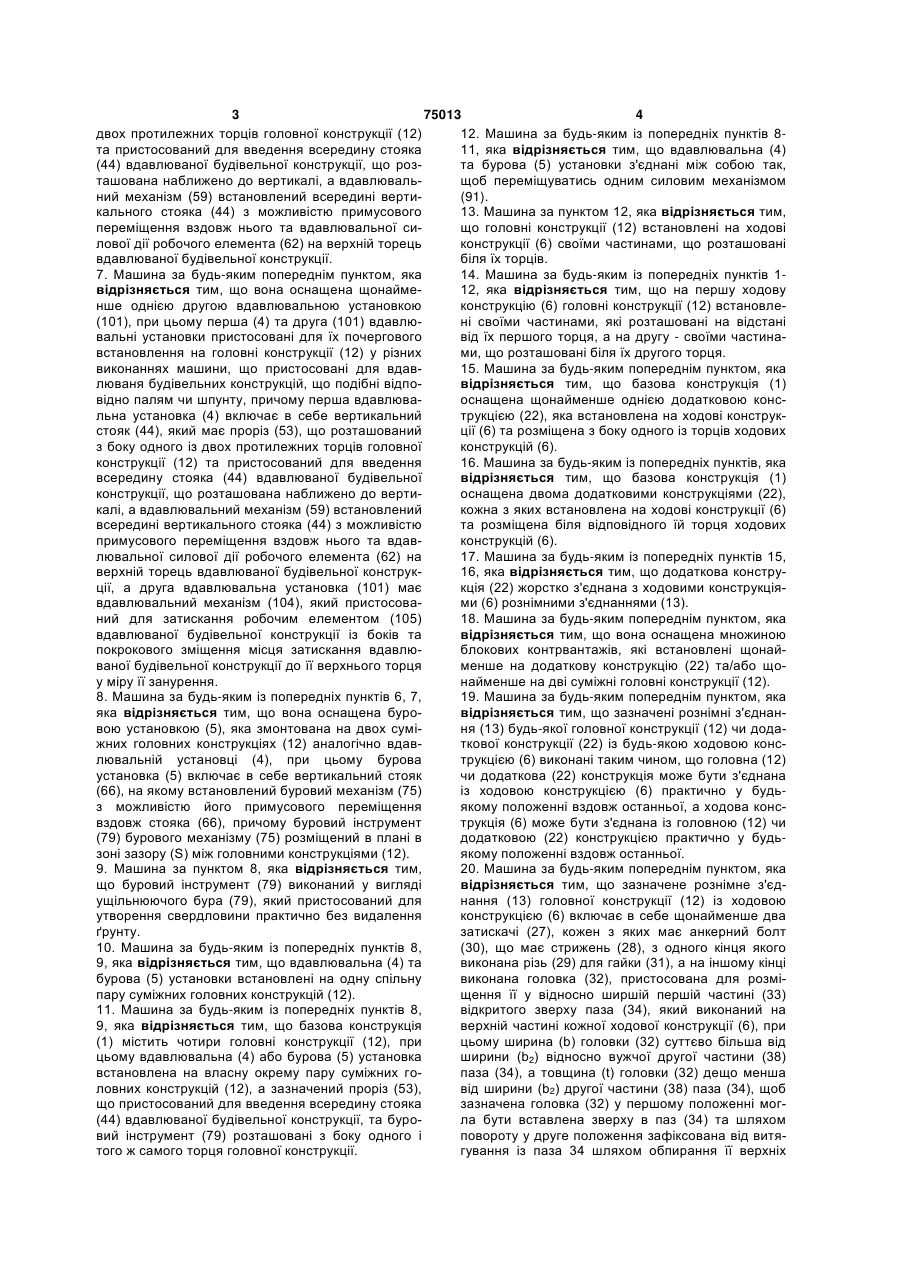

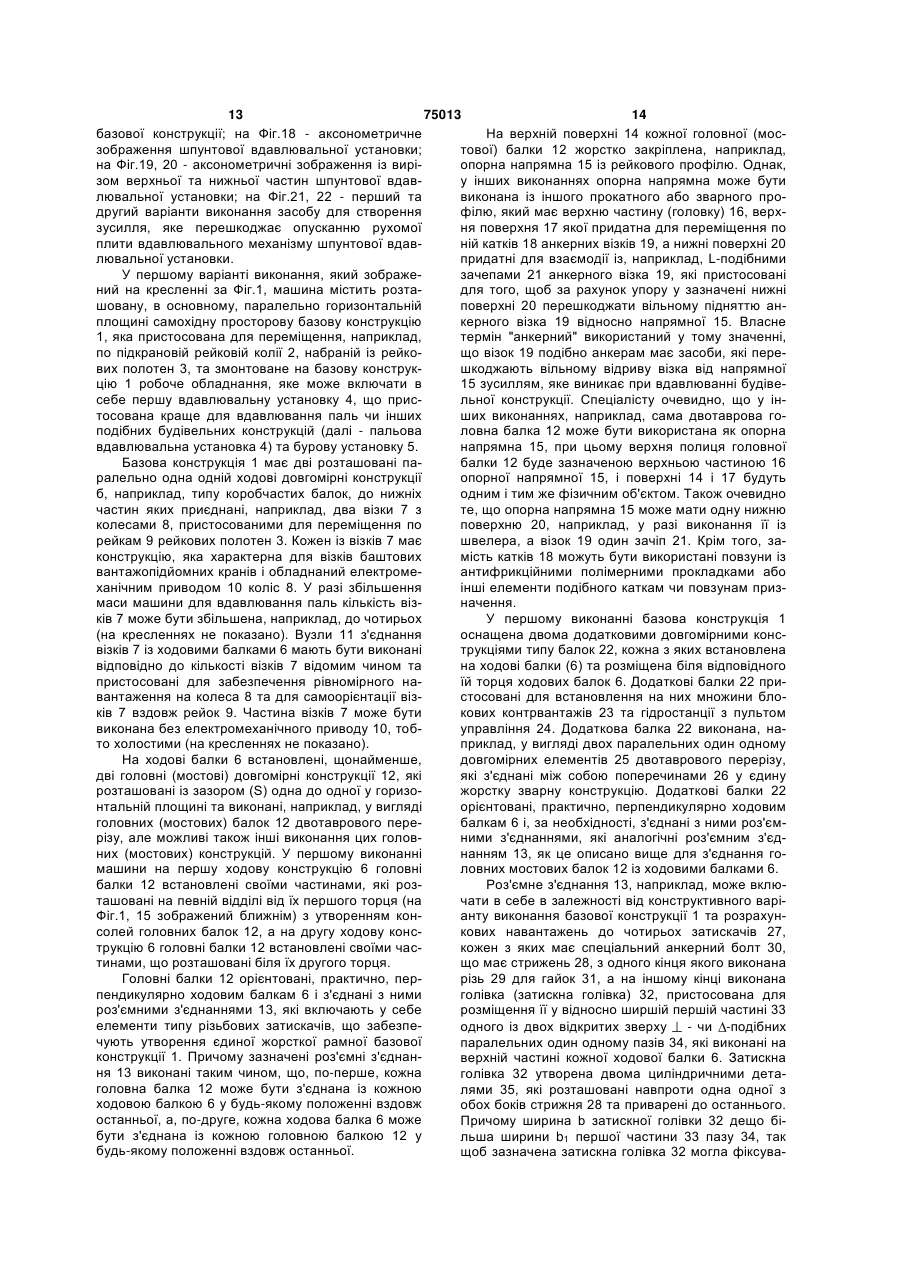

1. Машина для вдавлювання паль, шпунта або інших подібних будівельних конструкцій, що містить розташовану в основному паралельно горизонтальній площині рухому базову конструкцію (1) та змонтоване на базовій конструкції робоче обладнання, що включає у себе щонайменше одну вдавлювальну установку (4, 101), що пристосована для вдавлювання зазначених будівельних конструкцій, причому базова конструкція (1) містить ходові довгомірні конструкції (6) з візками (7) чи іншими пристроями для переміщення базової конструкції у першому напрямку (47) по рейковій колії (2) чи іншій основі та головні довгомірні конструкції (12), які встановлені на ходові конструкції (6) та жорстко з'єднані з ними рознімними з'єднаннями (13), вдавлювальна установка (4, 101) змонтована на розташованих із зазором (S) одна до одної у горизонтальній площині двох суміжних головних конструкціях (12) з можливістю примусового переміщення вздовж них у другому напрямку (46), що, по суті, перпендикулярний зазначеному першому напрямку (47) переміщення базової конструкції (1), та включає в себе вдавлювальний механізм (59, 104) із робочим елементом (62, 105), що пристосований для вдавлювальної силової дії на будівельну конструкцію, яка відрізняється тим, що на верхній частині кожної головної конструкції (12) виконана опорна напрямна (15) або кожна головна конструкція (12) виконана у вигляді опор 2 (19) 1 3 75013 4 двох протилежних торців головної конструкції (12) 12. Машина за будь-яким із попередніх пунктів 811, яка відрізняється тим, що вдавлювальна (4) та пристосований для введення всередину стояка (44) вдавлюваної будівельної конструкції, що розта бурова (5) установки з'єднані між собою так, ташована наближено до вертикалі, а вдавлювальщоб переміщуватись одним силовим механізмом ний механізм (59) встановлений всередині верти(91). 13. Машина за пунктом 12, яка відрізняється тим, кального стояка (44) з можливістю примусового переміщення вздовж нього та вдавлювальної сищо головні конструкції (12) встановлені на ходові лової дії робочого елемента (62) на верхній торець конструкції (6) своїми частинами, що розташовані вдавлюваної будівельної конструкції. біля їх торців. 7. Машина за будь-яким попереднім пунктом, яка 14. Машина за будь-яким із попередніх пунктів 1відрізняється тим, що вона оснащена щонайме12, яка відрізняється тим, що на першу ходову нше однією другою вдавлювальною установкою конструкцію (6) головні конструкції (12) встановле(101), при цьому перша (4) та друга (101) вдавлюні своїми частинами, які розташовані на відстані вальні установки пристосовані для їх почергового від їх першого торця, а на другу - своїми частинавстановлення на головні конструкції (12) у різних ми, що розташовані біля їх другого торця. виконаннях машини, що пристосовані для вдав15. Машина за будь-яким попереднім пунктом, яка відрізняється тим, що базова конструкція (1) люваня будівельних конструкцій, що подібні відповідно палям чи шпунту, причому перша вдавлюваоснащена щонайменше однією додатковою консльна установка (4) включає в себе вертикальний трукцією (22), яка встановлена на ходові конструкстояк (44), який має проріз (53), що розташований ції (6) та розміщена з боку одного із торців ходових з боку одного із двох протилежних торців головної конструкцій (6). конструкції (12) та пристосований для введення 16. Машина за будь-яким із попередніх пунктів, яка відрізняється тим, що базова конструкція (1) всередину стояка (44) вдавлюваної будівельної конструкції, що розташована наближено до вертиоснащена двома додатковими конструкціями (22), калі, а вдавлювальний механізм (59) встановлений кожна з яких встановлена на ходові конструкції (6) всередині вертикального стояка (44) з можливістю та розміщена біля відповідного їй торця ходових примусового переміщення вздовж нього та вдавконструкцій (6). лювальної силової дії робочого елемента (62) на 17. Машина за будь-яким із попередніх пунктів 15, 16, яка відрізняється тим, що додаткова конструверхній торець вдавлюваної будівельної конструкції, а друга вдавлювальна установка (101) має кція (22) жорстко з'єднана з ходовими конструкціявдавлювальний механізм (104), який пристосовами (6) рознімними з'єднаннями (13). ний для затискання робочим елементом (105) 18. Машина за будь-яким попереднім пунктом, яка відрізняється тим, що вона оснащена множиною вдавлюваної будівельної конструкції із боків та покрокового зміщення місця затискання вдавлюблокових контрвантажів, які встановлені щонайваної будівельної конструкції до її верхнього торця менше на додаткову конструкцію (22) та/або щоу міру її занурення. найменшена дві суміжні головні конструкції (12). 8. Машина за будь-яким із попередніх пунктів 6, 7, 19. Машина за будь-яким попереднім пунктом, яка яка відрізняється тим, що вона оснащена буровідрізняється тим, що зазначені рознімні з'єднанвою установкою (5), яка змонтована на двох суміня (13) будь-якої головної конструкції (12) чи додажних головних конструкціях (12) аналогічно вдавткової конструкції (22) із будь-якою ходовою конслювальній установці (4), при цьому бурова трукцією (6) виконані таким чином, що головна (12) установка (5) включає в себе вертикальний стояк чи додаткова (22) конструкція може бути з'єднана (66), на якому встановлений буровий механізм (75) із ходовою конструкцією (6) практично у будьз можливістю його примусового переміщення якому положенні вздовж останньої, а ходова консвздовж стояка (66), причому буровий інструмент трукція (6) може бути з'єднана із головною (12) чи (79) бурового механізму (75) розміщений в плані в додатковою (22) конструкцією практично у будьзоні зазору (S) між головними конструкціями (12). якому положенні вздовж останньої. 9. Машина за пунктом 8, яка відрізняється тим, 20. Машина за будь-яким попереднім пунктом, яка відрізняється тим, що зазначене рознімне з'єдщо буровий інструмент (79) виконаний у вигляді ущільнюючого бура (79), який пристосований для нання (13) головної конструкції (12) із ходовою утворення свердловини практично без видалення конструкцією (6) включає в себе щонайменше два ґрунту. затискачі (27), кожен з яких має анкерний болт 10. Машина за будь-яким із попередніх пунктів 8, (30), що має стрижень (28), з одного кінця якого 9, яка відрізняється тим, що вдавлювальна (4) та виконана різь (29) для гайки (31), а на іншому кінці бурова (5) установки встановлені на одну спільну виконана головка (32), пристосована для розміпару суміжних головних конструкцій (12). щення її у відносно ширшій першій частині (33) 11. Машина за будь-яким із попередніх пунктів 8, відкритого зверху паза (34), який виконаний на 9, яка відрізняється тим, що базова конструкція верхній частині кожної ходової конструкції (6), при (1) містить чотири головні конструкції (12), при цьому ширина (b) головки (32) суттєво більша від цьому вдавлювальна (4) або бурова (5) установка ширини (b2) відносно вужчої другої частини (38) встановлена на власну окрему пару суміжних гопаза (34), а товщина (t) головки (32) дещо менша ловних конструкцій (12), а зазначений проріз (53), від ширини (b2) другої частини (38) паза (34), щоб що пристосований для введення всередину стояка зазначена головка (32) у першому положенні мог(44) вдавлюваної будівельної конструкції, та бурола бути вставлена зверху в паз (34) та шляхом вий інструмент (79) розташовані з боку одного і повороту у друге положення зафіксована від витятого ж самого торця головної конструкції. гування із паза 34 шляхом обпирання її верхніх 5 75013 6 поверхонь (39) у нижні поверхні (40) першої частиконструкції (6) виконано щонайменше два паралени (33) паза (34), затискач (27) має також притисльних один одному пази (34). 22. Машина за попереднім пунктом, яка відрізнякач (41), який має виконану з першого його боку ється тим, що ходова конструкція (6) виконана, в частину (42), що власне притискає полицю головної конструкції (12), виконаний з протилежного основному, у вигляді балки коробчастого перерізу, другого його боку упор (43), що розташований у на верхній частині якої наварені дві пари довгомідругій частині (38) паза (34), та виконаний у його рних елементів, виконаних із прокатного профілю середній частині отвір для стрижня (28) анкерного типу кутника, швелера чи двотавра, з утворенням болта (З0). між елементами кожної пари паза (34). 21. Машина за попереднім пунктом, яка відрізняється тим, що на верхній частині кожної ходової Винахід стосується галузі будівництва і може бути застосований для вдавлювання, наприклад, залізобетонних паль, зокрема, в житловому, промисловому та сільському будівництві або для вдавлювання шпунтів, наприклад, у гідротехнічному будівництві або будь-де, де необхідно захистити певну площу від води чи зсуву ґрунту, а також для вдавлювання інших будівельних конструкцій, які подібні палям або шпунтам. Відома установка (машина) для вдавлювання паль, яка містить самохідний міст (базову конструкцію) з ходовими та головними (мостовими) балками, встановлені на рейки (опорні напрямні) головних балок опорні балки із ходовими елементами (візки), хомути, що охоплюють балки моста (головні балки) та жорстко з'єднані із опорними балками (візками) і між собою, та платформу із вдавлювальним агрегатом (установкою) та вантажем (контрвантажем), яка розміщена під балками мосту та прикріплена до хомутів (Авт. свід. СРСР №962459, МПК: E02D7/20, опубл. 30.09.1982). Така конструктивна схема установки (машини) для вдавлювання паль згідно із кресленнями, які наведені у зазначеному документі, пристосована для використання відомих вдавлювальних агрегатів (установок) із покроковим гідравлічним вдавлювальним механізмом, який можна умовно віднести до першого типу таких механізмів, які пристосовані для затискання палі із боків та покрокового зміщення місця затискання палі до її оголовку по мірі занурення палі (Декл. пат. України №42940, МПК7: E02D7/20, заявл. 11.04.2000, опубл. 15.11.2001; Авт. свід. СРСР № 188906, МПК: E02d, заявл. 15.08.1964 опубл. 01.11.1966; Авт. свід. СРСР № 509692, МПК2: E02D7/20, заявл. 26.06.1973 опубл. 05.04.1976; Авт. свід. СРСР № 581190, МПК2: E02D7/20, заявл. 07.06.1976 опубл. 25.11.1977; Авт. свід. СРСР № 652273, МПК2: E02D7/20, заявл. 26.06.1975 опубл. 15.03.1979; Авт. свід. СРСР № 1032109, МПК3: E02D7/20, заявл. 15.01.1982 опубл. 30.07.1983; Авт. свід. СРСР № 1308710, МПК4: E02D11/00, E02D7/20, заявл. 10.04.1985 опубл. 07.05.1987; Пат. Японії № 59076329, МПК: E02D7/20, E02D13/04, опубл. 01.05.1984). Однак використання таких вдавлювальних механізмів проблематично для залізобетонних паль, які можуть бути пошкоджені при затисканні. У зазначеному документі не розкрито застосування у такій установці (машині) покроко вого гідравлічного вдавлювального механізму, який можна умовно віднести до другого типу таких механізмів, які пристосовані для покрокового переміщення вниз вздовж вертикального стояка з одночасним тиском на оголовок палі (Пат. України № 27634, МПК6: E02D7/20, заявл. 24.11.1997, опубл. 15.09.2000; Авт. свід. СРСР № 402615, МПК: E02d7/10, заявл. 13.07.1971 опубл. 19.10.1973; Авт. свід. СРСР № 633986, МПК2: E02D7/20, заявл. 07.05.1976 опубл. 25.11.1978; Пат. Великобританії № 1452367, МПК2: E02D7/20, опубл. 13.10.1976). Навіть, якщо гіпотетично припустити у такій установці (машині) механічну заміну вдавлювального механізму першого типу на відомий такий механізм другого типу, то одержана установка (машина) матиме певні суттєві недоліки. По-перше, невирішену проблему зручного введення палі всередину вертикального стояка під вдавлювальний механізм. По-друге, невирішену проблему складання конструктивних елементів установки (машини) різним чином так, щоб одержати декілька конструктивних схем, які пристосовані до різних умов роботи, наприклад, при обмеженому розмірі будівельної площадки та необхідності вдавлювання паль поблизу певних перешкод типу існуючих споруд чи комунікацій. Третім суттєвим недоліком такої установки (машини) е відсутність та не вирішеність способу застосування власної бурової установки, що значно знижує продуктивність установки (машини) для вдавлювання паль та ефективність роботи, наприклад, при обмеженому розмірі будівельної площадки для паралельної роботи автономної бурової установки. Відомий копер (машина для занурення паль), що містить розташовану паралельно горизонтальній площині рухому решітчасту просторову базову конструкцію з візками для переміщення базової конструкції у першому напрямку по рейковій колії та змонтоване на базовій конструкції робоче обладнання, що включає у себе копрову установку із вертикальним стояком. Копрова установка змонтована на розташованих на передньому торці базової конструкції у вертикальній площині двох поперечних балках з можливістю примусового переміщення вздовж них у другому напрямку, що перпендикулярний зазначеному першому напрямку переміщення базової конструкції. На верхній частині верхньої поперечної балки виконана опорна напрямна із рейкового профілю, який має голів 7 75013 8 ку, верхня поверхня якої придатна для переміців балок-візків. Таке розташування прорізу присщення по ній першого катка візка, а нижні поверхні тосоване для введення палі, що розташована придатні для взаємодії із двома зачепами візка, які практично вертикально, всередину стояка відноспристосовані для того, щоб за рахунок упору у ним переміщенням стояка і палі у першому напрязазначені нижні поверхні перешкоджати підняттю мку, тобто напрямку переміщення базової конструвізка відносно опорної напрямної. Копрова устанокції (Деклараційний патент України на винахід вка має поворотні навколо вертикальних осей дру№60878, МПК: E02D7/20, опубл. 15.10.2003). гі катки, що обпираються на вертикальну поверхню Розташування вертикального стояка збоку від другої поперечної балки (Авт. свід СРСР головної балки спричиняє суттєве збільшення на№308148, МПК: E02d7/06, заявл. 18.101969, вантажень в елементах конструкції пристрою (маопубл. 01.07.1971). шини), насамперед навантажень у елементах верДана конструкція вузла встановлення копрової тикального стояка, елементах, за допомогою яких установки на базову конструкцію непридатна для вертикальний стояк встановлений на головну балзастосування її для встановлення вдавлювальної ку, самій головній балці та елементах з'єднань установки, оскільки цей вузол нездатний сприймаголовної балки із балками-візками. ти вертикальне відривне зусилля, яке виникає при Більш близьким до запропонованого винаходу вдавлюванні та направлене вверх. Візок незважає друге виконання пристрою (машини), яке відоме ючи на наявність у нього зачепів не є анкерним, із зазначеного вище деклараційного патенту. Друоскільки він не працює на сприймання вертикальге виконання пристрою (машини) від вказаного них відривних зусиль. вище першого виконання відрізняється тим, що Відомі машини для занурення кілків, опор ліній замість однієї головної балки застосовано дві таелектропередачі, паль, які мають власну бурову ких балки. Причому, вертикальний стояк розміщеустановку для буріння свердловини, у яку потім ний у плані в зоні зазору між головними балками. занурюється паля чи інша зазначена вище подібна Відповідно опису до цього деклараційного папалі конструкція за допомогою власного механізму тенту спочатку бурять свердловину, встановлюють занурення (палі чи іншої подібної конструкції), нау свердловину вдавлювану палю і здійснюють наприклад, дивись описи винаходів до авт. свід їзд базової конструкції на палю так, щоб вона стаСРСР № 89590; МПК6: Е21В7/30, E02F5/20; заявл. ла всередину вертикального стояка під гідроци07.02.1950; авт. свід СРСР № 263479; МПК6: ліндр тиску (покроковий гідравлічний Е21В7/30; заявл. 19.09.1968; опубл. вдавлювальний механізм). Однак, це неможливо, 04.02.1970; авт. свід СРСР № 335334; МПК: оскільки наїзду на палю базової конструкції заваE02d7/20, E02d17/144; заявл. 06.07.1970; опубл. жає одна із головних балок, додаткова площадка 11.04.1972. Однак зазначені машини не пристосо(балка) та встановлений на неї контрвантаж. Ввовані для вдавлювання паль із відносно великим дити палю іншим способом, наприклад, перемізусиллям, що конче необхідне, наприклад, для щенням палі у вертикальному напрямку у простір створення фундаментів із відносно великою несуобмежений конструктивними елементами вертичою здатністю. Із зазначених вище документів некального стояка та головних балок досить незручможливо встановити шляхи вирішення проблеми но з огляду на обмежений розмір цього простору. ефективного суміщення в одній машині бурової та Збільшення розміру цього простору, наприклад, вдавлювальної установок так, щоб одночасно визбільшенням відстані між головними балками та рішити основну та додаткові задачі цього винахозміщенням стояка у бік одної із головних балок ду. негативно вплине на габарити пристрою (машини) Відоме перше виконання пристрою (машини) та знову ж таки викличе збільшення навантажень для вдавлювання паль або інших будівельних в елементах конструкції пристрою (машини), наконструкцій, який містить рухому базову конструксамперед навантажень у елементах вертикальноцію, змонтоване на базовій конструкції робоче обго стояка, елементах, за допомогою яких вертикаладнання, що включає у себе установку для вдавльний стояк встановлений на головні балки, та лювання паль, та контрвантаж. Базова конструкція самих головних балках. Другим суттєвим недолімістить дві балки-візки (ходові балки з візками) для ком відомого пристрою (машини) є неможливість переміщення базової конструкції у першому наскладання його елементів різним чином так, щоб прямку по рейковій колії та одну головну балку одержати декілька конструктивних схем, які прис(мостову балку), кінці якої встановлені на середні тосовані до різних умов роботи, наприклад, при частини балок-візків та жорстко з'єднані з ними обмеженому розмірі будівельної площадки та негвинтовими елементами. Установка для вдавлюобхідності вдавлювання паль поблизу певних певання паль включає у себе вертикальний стояк, решкод типу існуючих споруд чи комунікацій. Тревсередині якого встановлений гідроциліндр тиску тім суттєвим недоліком відомого пристрою (покроковий гідравлічний вдавлювальний меха(машини) є відсутність власної бурової установки, нізм), та канатний механізм з лебідкою для підйощо значно знижує його продуктивність та ефектиму гідроциліндру тиску у верхнє положення. Привність роботи, наприклад, при обмеженому розмірі чому, вертикальний стояк розміщений в плані з будівельної площадки для паралельної роботи переднього боку головної балки та змонтований на автономної бурової установки. Наостанку необхідній з можливістю переміщення вздовж неї у другоно зазначити, що у описі до цього патенту не розкму напрямку, який по суті перпендикулярний перрита досконала конструкція вертикального стояка шому напрямку переміщення базової конструкції. та елементів, за допомогою яких вертикальний Вертикальний стояк має проріз, який розташовастояк встановлений на головні балки. ний з переднього боку, тобто з боку передніх торЗадача винаходу полягає в удосконаленні 9 75013 10 конструкції машини для вдавлювання паль, шпунв одній машині вдавлювальної та бурової установта або інших подібних будівельних конструкцій та ки найбільш оптимальним чином. В-четвертих, окремих її частин з метою забезпечення оптимапринципово допускає складання із одних і тих же льних технічних властивостей машини стосовно конструктивних частин різних конструктивних схем зручності її обслуговування, мінімальних навантамашини, які забезпечать вдавлювання будівельжень, які виникають в елементах конструкції, можних конструкцій при обмеженому розмірі будівельливості вдавлювання будівельних конструкцій при ної площадки та поблизу певних перешкод типу обмеженому робочому просторі, та підвищеної існуючих споруд чи комунікацій. продуктивності роботи машини. До того ж все це Зазначені вище позитивні технічні та технолоповинно забезпечуватись при вдавлюванні як гічні властивості машини, у набутті яких полягає паль, так і шпунта, а також при вдавлюванні цих технічний результат винаходу, реалізуються, побудівельних конструкцій із відносно великим зусилюються чи доповнюються іншими позитивними силлям, наприклад, порядку двісті п'ятдесяти тон. властивостями у конкретних виконаннях машини, Зазначена задача вирішена тим, що у машині які очевидні для спеціаліста із врахування відомодля вдавлювання паль, шпунта або інших подібстей, що наведені у прикладах здійснення винахоних будівельних конструкцій, що містить розташоду, та можуть характеризуватися наступним. вану, в основному, паралельно горизонтальній Опорна напрямна (15) виконана із рейкового площині рухому базову конструкцію (1), та змонточи іншого подібного профілю і жорстко закріплена ване на базовій конструкції робоче обладнання, до верхньої поверхні головної конструкції (12), а що включає у себе, щонайменше, одну вдавлювавізок (19) виконаний, щонайменше, із двома зачельну установку (4, 101), що пристосована для вдапами (21), встановленими по різні боки опорної влювання зазначених будівельних конструкцій, напрямної (15). причому базова конструкція (1) містить ходові довОпорна напрямна виконана у вигляді головної гомірні конструкції (6) з візками (7) чи іншими приконструкції (12). строями для переміщення базової конструкції у Головна конструкція (12) виконана у вигляді першому напрямку (47) по рейковій колії (2) чи балки двотаврового перерізу, верхня полиця якої е іншій основі та, головні довгомірні конструкції (12), зазначеною верхньою частиною (16) опорної наякі встановлені на ходові конструкції (6) та жорстко прямної. з'єднані з ними роз'ємними з'єднаннями (13), вдаВдавлювальний механізм (104) вдавлювальної влювальна установка (4, 101) змонтована на розустановки (101) пристосований для затискання ташованих із зазором (S) одна до одної у горизонробочим елементом (105) вдавлюваної будівельтальній площині двох суміжних головних ної конструкції із боків та покрокового зміщення конструкціях (12) з можливістю примусового перемісця затискання вдавлюваної будівельної консміщення вздовж них у другому напрямку (46), що, трукції до її верхнього торця по мірі її занурення. по суті, перпендикулярний зазначеному першому Вдавлювальна установка (4) включав в себе напрямку (47) переміщення базової конструкції (1), вертикальний стояк (44), який має проріз (53), що та включає в себе вдавлювальний механізм (59, розташований з боку одного із двох протилежних 104) із робочим елементом (62, 105), що пристоторців головної конструкції (12) та пристосований сований для вдавлювальної силової дії на будіведля введення всередину стояка (44) вдавлюваної льну конструкцію, відповідно до винаходу на верхбудівельної конструкції, що розташована наблиній частині кожної головної конструкції (12) жено до вертикалі, а вдавлювальний механізм (59) виконана опорна напрямна (15) або кожна головна встановлений всередині вертикального стояка (44) конструкція (12) виконана у вигляді опорної наз можливістю примусового переміщення вздовж прямної (15), яка має верхню частину (16), верхня нього та вдавлювальної силової дії робочого елеповерхня (17) якої придатна для обпирання на неї мента (62) на верхній торець вдавлюваної будівета переміщення по ній катків (18), повзунів або льної конструкції. інших подібних за призначенням елементів анкерМашина оснащена, щонайменше, однією друних візків (19), а, щонайменше одна, нижня повергою вдавлювальною установкою (101), при цьому хня (20) придатна для взаємодії із, щонайменше, перша (4) та друга (101) вдавлювальні установки одним зачепом (21) анкерного візка (19), щонайпристосовані для їх почергового встановлення на менше, із одним катком (18), який пристосований головні конструкції (12) у різних виконаннях машидля того, щоб за рахунок упору у зазначену нижню ни, що пристосовані для вдавлюваня будівельних поверхню (20) перешкоджати підняттю візка (19) конструкцій, що подібні відповідно палям чи шпунвідносно опорної напрямної (15) зусиллям, яке ту, причому перша вдавлювальна установка (4) виникає при вдавлюванні будівельної конструкції, включає в себе вертикальний стояк (44), який має при цьому, вдавлювальна установка (4) встановпроріз (53), що розташований з боку одного із двох лена, щонайменше, на двох зазначених анкерних протилежних торців головної конструкції (12) та візках (19), які встановлені на опорні напрямні (15) пристосований для введення всередину стояка кожної суміжної головної конструкції (12). (44) вдавлюваної будівельної конструкції, що розТака конструкція машини виключає виникненташована наближено до вертикалі, а вдавлювальня у її конструктивних елементах додаткових згиний механізм (59) встановлений всередині вертинальних або крутних моментів та викликаних ними кального стояка (44) з можливістю примусового напружень. По-друге, принципово допускає застопереміщення вздовж нього та вдавлювальної сисування покрокових вдавлювальних механізмів лової дії робочого елемента (62) на верхній торець обох відомих типів, як змінного робочого обладвдавлюваної будівельної конструкції, а друга вданання. По-третє, принципово допускає поєднання влювальна установка (101) має вдавлювальний 11 75013 12 механізм (104), який пристосований для затисканположенні вздовж останньої. ня робочим елементом (105) вдавлюваної будівеЗазначене роз'ємне з'єднання (13) головної льної конструкції із боків та покрокового зміщення конструкції (12) із ходовою конструкцією (6) вклюмісця затискання вдавлюваної будівельної консчає в себе, щонайменше, два затискачі (27), кожен трукції до її верхнього торця по мірі її занурення. з яких має анкерний болт (30), що має стрижень Машина оснащена буровою установкою (5), (28), з одного кінця якого виконана різь (29) для яка змонтована на двох суміжних головних консгайки (31), а на іншому кінці виконана голівка (32), трукціях (12) аналогічно вдавлювальній установці пристосована для розміщення її у відносно ширшій (4), при цьому бурова установка (5) включає в сепершій частині (33) відкритого зверху пазу (34), бе вертикальний стояк (66), на якому встановлеякий виконаний на верхній частині кожної ходової ний буровий механізм (75) з можливістю його приконструкції (6), при цьому, ширина (b) голівки (32) мусового переміщення вздовж стояка (66), суттєво більша від ширини (b2) відносно вужчої причому буровий інструмент (79) бурового механідругої частини (38) паза (34), а товщина (t) голівки зму (75) розміщений в плані в зоні зазору (S) між (32) дещо менша від ширини (b2) другої частини головними конструкціями (12). (38) паза (34), так щоб зазначена голівка (32) у Буровий інструмент (79) виконаний у вигляді першому положенні могла бути вставлена зверху ущільнюючого бура (79), який пристосований для в паз (34) та шляхом повороту у друге положення утворення свердловини, практично, без видалення зафіксована від витягування із паза 34 шляхом ґрунту. обпирання її верхніх поверхонь (39) у нижні поверВдавлювальна (4) та бурова (5) установки хні (40) першої частини (33) паза (34), затискач встановлені на одну спільну пару суміжних голов(27) має також притискач (41), який має виконану з них конструкцій (12). першого його боку частину (42), що власне притиБазова конструкція (1) містить чотири головні скає полицю головної конструкції (12), виконаний з конструкції (12), при цьому вдавлювальна (4) або протилежного другого його боку упор (43), що розбурова (5) установка встановлена на власну окреташований у другій частині (38) паза (34), та викому пару суміжних головних конструкцій (12), а зананий у його середній частині отвір для стрижня значений проріз (53), що пристосований для вве(28) анкерного болта (30). дення всередину стояка (44) вдавлюваної На верхній частині кожної ходової конструкції будівельної конструкції, та буровий інструмент (79) (6) виконано, щонайменше, два паралельних один розташовані з боку одного і того ж самого торця одному пази (34). головної конструкції. Ходова конструкція (6) виконана, в основному, Вдавлювальна (4) та бурова (5) установки у вигляді балки коробчатого перерізу, на верхній з'єднані між собою так, щоб переміщуватись одчастині якої наварені дві пари довгомірних елеменим силовим механізмом (91). нтів, виконаних із прокатного профілю типу кутниГоловні конструкції (12) встановлені на ходові ка, швелера чи двотавра з утвореним між елеменконструкції (6) своїми частинами, що розташовані тами кожної пари пазу (34). біля їх торців. Винахід пояснений кресленнями, на яких: на На першу ходову конструкцію (6) головні консФіг.1 представлене аксонометричне зображення трукції (12) встановлені своїми частинами, які розпершого варіанту виконання машини, що краще ташовані на відстані від їх першого торця, а на пристосована для вдавлювання паль або інших другу - своїми частинами, що розташовані біля їх подібних будівельних конструкцій (далі - машина); другого торця. на Фіг.2 - вузол роз'ємного з'єднання балок самоБазова конструкція (1) оснащена, щонайменхідної базової конструкції машини; на Фіг.3 - затисше, однією додатковою конструкцією (22), яка кна голівка спеціального анкерного болта за Фіг.2 встановлена на ходові конструкції (6) та розміщена у робочому положенні; на Фіг.4 - перший варіант з боку одного із торців ходових конструкцій (6). виконання машини, вид спереду; на Фіг.5 - вузол А Базова конструкція (1) оснащена двома додатза Фіг.1; на Фіг.6 - вузол Б за Фіг.1; на Фіг.7 - вузол ковими конструкціями (22), кожна з яких встановВ за Фіг.1; на Фіг.8 - переріз вертикального стояка лена на ходові конструкції (6) та розміщена біля установки для вдавлювання паль, шпунта або інвідповідного їй торця ходових конструкцій (6). ших подібних будівельних конструкцій ; на Фіг.9 Додаткова конструкція (22) жорстко з'єднана з нижня частина бурової установки; на Фіг.10 - вид ходовими конструкціями (6) роз'ємними з'єднанззаду на крокуючий гідравлічний силовий механізм нями (13). для переміщення вдавлювальної чи бурової устаМашина оснащена множиною блокових контрновок; на Фіг.11 - вид збоку на силовий механізм вантажів, які встановлені, щонайменше, на додатдля переміщення вдавлювальної чи бурової устакову конструкцію (22) та/або, щонайменше, на дві новок; на Фіг.12 - аксонометричне зображення суміжні головні конструкції (12). другого варіанту виконання машини; на Фіг.13Зазначені роз'ємні з'єднання (13) будь-якої годругий варіант виконання машини, вид зверху; на ловної конструкції (12) чи додаткової конструкції Фіг.14 - аксонометричне зображення третього ва(22) із будь-якою ходовою конструкцією (6) викоріанту виконання машини; на Фіг.15 - аксонометнані таким чином, що головна (12) чи додаткова ричне зображення четвертого варіанту виконання (22) конструкція може бути з'єднана із ходовою машини; на Фіг.16 - п'ятий варіант виконання маконструкцією (6), практично, у будь-якому полошини, що краще пристосована для вдавлюваня женні вздовж останньої, а ходова конструкція (6) шпунта, вид з торця головної балки; на Фіг.17 може бути з'єднана із головною (12) чи додаткоаксонометричне зображення шпунтової вдавлювою (22) конструкцією, практично, у будь-якому вальної установки, встановленої на головні балки 13 75013 14 базової конструкції; на Фіг.18 - аксонометричне На верхній поверхні 14 кожної головної (мосзображення шпунтової вдавлювальної установки; тової) балки 12 жорстко закріплена, наприклад, на Фіг.19, 20 - аксонометричні зображення із виріопорна напрямна 15 із рейкового профілю. Однак, зом верхньої та нижньої частин шпунтової вдаву інших виконаннях опорна напрямна може бути лювальної установки; на Фіг.21, 22 - перший та виконана із іншого прокатного або зварного продругий варіанти виконання засобу для створення філю, який має верхню частину (головку) 16, верхзусилля, яке перешкоджає опусканню рухомої ня поверхня 17 якої придатна для переміщення по плити вдавлювального механізму шпунтової вдавній катків 18 анкерних візків 19, а нижні поверхні 20 лювальної установки. придатні для взаємодії із, наприклад, L-подібними У першому варіанті виконання, який зображезачепами 21 анкерного візка 19, які пристосовані ний на кресленні за Фіг.1, машина містить розтадля того, щоб за рахунок упору у зазначені нижні шовану, в основному, паралельно горизонтальній поверхні 20 перешкоджати вільному підняттю анплощині самохідну просторову базову конструкцію керного візка 19 відносно напрямної 15. Власне 1, яка пристосована для переміщення, наприклад, термін "анкерний" використаний у тому значенні, по підкрановій рейковій колії 2, набраній із рейкощо візок 19 подібно анкерам має засоби, які перевих полотен 3, та змонтоване на базову конструкшкоджають вільному відриву візка від напрямної цію 1 робоче обладнання, яке може включати в 15 зусиллям, яке виникає при вдавлюванні будівесебе першу вдавлювальну установку 4, що присльної конструкції. Спеціалісту очевидно, що у інтосована краще для вдавлювання паль чи інших ших виконаннях, наприклад, сама двотаврова гоподібних будівельних конструкцій (далі - пальова ловна балка 12 може бути використана як опорна вдавлювальна установка 4) та бурову установку 5. напрямна 15, при цьому верхня полиця головної Базова конструкція 1 має дві розташовані пабалки 12 буде зазначеною верхньою частиною 16 ралельно одна одній ходові довгомірні конструкції опорної напрямної 15, і поверхні 14 і 17 будуть б, наприклад, типу коробчастих балок, до нижніх одним і тим же фізичним об'єктом. Також очевидно частин яких приєднані, наприклад, два візки 7 з те, що опорна напрямна 15 може мати одну нижню колесами 8, пристосованими для переміщення по поверхню 20, наприклад, у разі виконання її із рейкам 9 рейкових полотен 3. Кожен із візків 7 має швелера, а візок 19 один зачіп 21. Крім того, законструкцію, яка характерна для візків баштових мість катків 18 можуть бути використані повзуни із вантажопідйомних кранів і обладнаний електромеантифрикційними полімерними прокладками або ханічним приводом 10 коліс 8. У разі збільшення інші елементи подібного каткам чи повзунам призмаси машини для вдавлювання паль кількість візначення. ків 7 може бути збільшена, наприклад, до чотирьох У першому виконанні базова конструкція 1 (на кресленнях не показано). Вузли 11 з'єднання оснащена двома додатковими довгомірними консвізків 7 із ходовими балками 6 мають бути виконані трукціями типу балок 22, кожна з яких встановлена відповідно до кількості візків 7 відомим чином та на ходові балки (6) та розміщена біля відповідного пристосовані для забезпечення рівномірного наїй торця ходових балок 6. Додаткові балки 22 привантаження на колеса 8 та для самоорієнтації візстосовані для встановлення на них множини блоків 7 вздовж рейок 9. Частина візків 7 може бути кових контрвантажів 23 та гідростанції з пультом виконана без електромеханічного приводу 10, тобуправління 24. Додаткова балка 22 виконана, нато холостими (на кресленнях не показано). приклад, у вигляді двох паралельних один одному На ходові балки 6 встановлені, щонайменше, довгомірних елементів 25 двотаврового перерізу, дві головні (мостові) довгомірні конструкції 12, які які з'єднані між собою поперечинами 26 у єдину розташовані із зазором (S) одна до одної у горизожорстку зварну конструкцію. Додаткові балки 22 нтальній площині та виконані, наприклад, у вигляді орієнтовані, практично, перпендикулярно ходовим головних (мостових) балок 12 двотаврового перебалкам 6 і, за необхідності, з'єднані з ними роз'ємрізу, але можливі також інші виконання цих головними з'єднаннями, які аналогічні роз'ємним з'єдних (мостових) конструкцій. У першому виконанні нанням 13, як це описано вище для з'єднання гомашини на першу ходову конструкцію 6 головні ловних мостових балок 12 із ходовими балками 6. балки 12 встановлені своїми частинами, які розРоз'ємне з'єднання 13, наприклад, може вклюташовані на певній відділі від їх першого торця (на чати в себе в залежності від конструктивного варіФіг.1, 15 зображений ближнім) з утворенням конанту виконання базової конструкції 1 та розрахунсолей головних балок 12, а на другу ходову конскових навантажень до чотирьох затискачів 27, трукцію 6 головні балки 12 встановлені своїми часкожен з яких має спеціальний анкерний болт 30, тинами, що розташовані біля їх другого торця. що має стрижень 28, з одного кінця якого виконана Головні балки 12 орієнтовані, практично, перрізь 29 для гайок 31, а на іншому кінці виконана пендикулярно ходовим балкам 6 і з'єднані з ними голівка (затискна голівка) 32, пристосована для роз'ємними з'єднаннями 13, які включають у себе розміщення її у відносно ширшій першій частині 33 елементи типу різьбових затискачів, що забезпеодного із двох відкритих зверху - чи -подібних чують утворення єдиної жорсткої рамної базової паралельних один одному пазів 34, які виконані на конструкції 1. Причому зазначені роз'ємні з'єднанверхній частині кожної ходової балки 6. Затискна ня 13 виконані таким чином, що, по-перше, кожна голівка 32 утворена двома циліндричними детаголовна балка 12 може бути з'єднана із кожною лями 35, які розташовані навпроти одна одної з ходовою балкою 6 у будь-якому положенні вздовж обох боків стрижня 28 та приварені до останнього. останньої, а, по-друге, кожна ходова балка 6 може Причому ширина b затискної голівки 32 дещо бібути з'єднана із кожною головною балкою 12 у льша ширини b1 першої частини 33 пазу 34, так будь-якому положенні вздовж останньої. щоб зазначена затискна голівка 32 могла фіксува 15 75013 16 тись від повороту навколо поздовжньої вісі стрижно) для встановлення на анкерні візки (19). ня 28 та переміщення вздовж пазу 34 шляхом заПерша та друга бічні частини стояка 44 (тобто клинювання її циліндричних бічних поверхонь 36 частини, які паралельні напрямку 46 переміщення між бічними поверхнями 37 першої частини 33 пальової вдавлювальної установки 4) утворені пазу 34. З іншого боку ширина b затискної голівки двома розташованих паралельно один одному 32 суттєво більша від ширини b2 відносно вужчої бічними елементами 48, які виконані із металопродругої частини 38 пазу 34, а товщина t затискної катного профілю "шпунт Ларсена" (наприклад, голівки 32 дещо менша від ширини Ь2 другої часякий виготовляється у Російській Федерації за ТУ тини 38 пазу 34, так щоб зазначена затискна голів14-102-5-2003) у стінці якого виконані вікна 49, ка 32 у першому положенні могла бути вставлена розташовані із кроком вздовж бічних елементів 48. зверху в паз 34 та шляхом повороту у друге полоЧастина стояка 44, яка умовно названа задньою і є ження зафіксована від витягування із пазу 34 шлячастиною, що перпендикулярна напрямку 46 пехом обпирання її верхніх поверхонь 39 у нижні реміщення пальової вдавлювальної установки 4 та поверхні 40 першої частини 33 пазу 34. Затискач розташована із другого торця головної балки 12 27 також включає у себе притискач 41, який має (на Фіг.1, 12, 14, 15 зображений заднім), утворена виконану з першого його боку частину 42, що вламножиною задніх поперечин 50, які своїми кінцями сне притискає полицю двотаврового профілю гоприварені до крайок 51 (тобто замкових частин ловної мостової балки 12 або елемента 25 додатшпунта Ларсена) полиць 52 бічних елементів 48. кової балки 22, виконаний у його середній частині Передня частина платформи 45 приварена до отвір для стрижня 28 та виконаний з протилежного низу бічних елементів 48, так що переважна за другого його боку упор 43, що розташований у розмірами задня її частина розташована із боку другій частині 38 пазу 34 та за рахунок цього визадньої частини стояка 44. Передня частина стояключає можливість повороту притискача 41. ка 44, яка розташована навпроти зазначеної задКожний пази 34 може бути утворений між двоньої частини та з боку першого (ближнього на ма довгомірними елементами, які виконані із проФіг.1, 12, 14, 15 або лівого на Фіг.13) із двох протикатного профілю типу кутника, швелера чи двоталежних торців будь-якої головної балки 12, за вивра та наварені на верхню частину ходової балки нятком незначної за висотою зони біля верху стоя6 вздовж останньої. ка 44 виконана як відкритий проріз 53, через який Пальова вдавлювальна установка 4 містить вдавлювана будівельна конструкція, що розташовертикальний стояк 44 та горизонтальну платфована наближено до вертикалі, може бути введена рму 45, яка жорстко закріплена до нижньої частини всередину внутрішнього простору стояка 44. Пристояка 44. Переріз стояка 44 розміщений в плані, чому у передній частині платформи 45 виконаний щонайменше частково, в зоні зазору S між головвиріз так, щоб платформа 45 не перешкоджала ними балками 12 (див. Фіг.1, 13) практично посерозташуванню вдавлюваної конструкції у внутрішредині цього зазору S. Платформа 45 встановленьому просторі стояка 44. на, переважно на два анкерні візки 19, які Верхні кінцеві частини бічних елементів 48 закріплені до низу платформи 45 за допомогою стояка 44 з'єднані між собою балкою 54, на якій роз'ємних різьбових з'єднань 68 та по одному закріплений вузол 55 верхніх нерухомих блоків встановлені на напрямні 15 двох головних мостодля запасовування на них канату 56 канатного вих балок 12 так, що пальова вдавлювальна устапідйомного механізму, та одною передньою попеновка 4 на катках 18 може переміщуватись по наречиною 50. Вузол 57 нижніх рухомих блоків, на прямним 15 вздовж головних мостових балок 12 у які запасований канат 56 зазначеного підйомного другому напрямку, який на Фіг.1 позначений стрілмеханізму, що пристосований для підйому пальокою 46. Причому другий напрямок 46 переміщення вого гідравлічного покрокового вдавлювального пальової вдавлювальної установки 4 відносно бамеханізму 59, закріплений на верхній поверхні зової конструкції 1 (вздовж головних мостових баплатформи 58 цього механізму 59, який встановлок 12) є практично перпендикулярним до першого лений всередині вертикального стояка 44 з можнапрямку переміщення базової конструкції 1 по ливістю самостійного примусового переміщення рейковій колії 2, який на кресленні за Фіг.1 познавниз по стояку 44. Кінець канату 56 намотаний на чений стрілкою 47. Необхідно зазначити, що пебарабан підйомної лебідки 60, яка встановлена на редні частини або в цілому передні анкерні візки задній частині платформи 45 та має звичну для 19 (у разі використання чотирьох візків 19) повинні лебідок конструкцію. Пальовий покроковий вдавбути розташовані навпроти або навіть попереду лювальний механізм 59 відноситься умовно до бічних елементів 48 вертикального стояка 44 так, другого типу таких механізмів і містить гідродомкщоб згинальний момент у стояку був практично рат 61, корпус якого закріплений до нижньої повевідсутнім. Машина може мати комплект змінних рхні платформи 58, а шток оснащений робочим анкерних візків (19) різної довжини для, застосуелементом у вигляді плити 62 для обпирання та вання, наприклад, відносно коротших візків в умовдавлювальної силової дії на оголовок палі, перевах обмеженого робочого простору будівельного різ якої розміщений в плані в зоні зазначеного замайданчика. В деяких виконаннях платформа 45 зору між суміжними головними балками 12 та всеможе бути розташована на певні висоті від верха редині перерізу стояка 44. Гідродомкрат 61 головних балок (12), наприклад, вище верха блоочевидним для спеціаліста способом підключений кових контрвантажів (23), а на нижній частині стоя(гідравлічно) до гідростанції з пультом управління ка (44) виконані спеціальні опорні елементи, на24. На або в платформі 58 змонтований фіксуючий приклад, типу кронштейнів із горизонтальними пристрій, який пристосований для фіксації пальоопорними площадками (на кресленнях не показавого покрокового вдавлювального механізму 59 до 17 75013 18 бічних елементів 48 стояка 44. Фіксуючий пристрій тавра, при цьому бічні частини стояка 66, які лемає фіксатори, що пристосовані для введення у жать у площинах, що паралельні напрямку 46 певікна 49. Конструкція зазначеного фіксуючого приреміщення бурової установки 5, утворені полицястрою детально не пояснюється, оскільки на осноми 71 двотавра. До названих умовно передніми ві відомостей, які розкриті у цьому описі, та відокрайок полиць 71 приварені напрямні 72 так, щоб мого рівня техніки спеціаліст без проблем зможе між ними та стінкою 73 двотавра утворилися насконструювати цей пристрій, наприклад, звернувпрямні пази, у яких розташовані повзуни 74 підйошись до опису винаходу до авт. свід СРСР мної платформи бурового механізму 75. Зазначе№402615 чи №633986. на підйомна платформа має вертикальну 76 та Пальовий покроковий вдавлювальний мехагоризонтальну 77 плитоподібні частини, на останнізм 59 містить також два повзуни 63, верхні кінці ній з яких змонтовано електромеханічний привід, яких з'єднані із платформою 58 з утворенням жорнаприклад, мотор-редуктор 78, з вихідним валом сткої П-подібної конструкції, яка є власне каркасом якого зв'язаний верхній кінець бурового інструменпальового вдавлювального механізму 59. Кожний та 79, переважно, виконаного у вигляді ущільнююповзун 63 пристосований для ковзання вздовж чого буру 79. Ущільнюючий бур 79 має порожнисвласного бічного елемента 48. При цьому, бічні те тіло, яке включає конічну нижню кінцеву частину елементи 48 обернені один до одного та відповід80 та трубчасту основну частину 81, яка може бути но до повзунів 63 стінками 64 і як напрямні для виконана секційною. Можуть бути передбачені ковзання використовуються поверхні полиць 52 і отвори пристосовані для того, щоб заповнювати стінок 64 шпунта Ларсена, що прилеглі до місць внутрішню порожнину тіла бура баластним матеспряження полиць 52 із стінками 64. Причому, заріалом або видаляти з неї баластний матеріал для вдяки тому, що полиці 52 відносно стінок 64 шпунрегулювання ваги бура 79. На тілі бура 79 виконата Ларсена розташовані під кутом, який відмінний на гвинтова лопать 82. від прямого кута (у 90 кутових градусів), поперечиЯк видно з креслення за Фіг.1 буровий механи 50 не заважають ковзанню повзунів 63. Частини нізм 75 розташований із умовно названого перед65 повзунів 63, які ковзають, можуть бути виконані, нім боку стояка 66, а платформа 67 розташована з наприклад, із стандартних прокатних кутників, знопротилежного заднього боку. Причому у передній ву ж завдяки використанню шпунта Ларсена. Кочастині платформи 67 виконаний виріз для бура рисним є також, по-перше, те, що шпунт Ларсена 79. Як видно із креслень, бурова установка 5 оріємає специфічну загнуту форму крайок (замкових нтована таким чином, що її буровий механізм 75 частин) 51 полиць 52, що, зокрема, забезпечує по відношенню до її вертикального стояка 66 розпідвищену стійкість полиць і оптимальну роботу ташований з боку першого (наприклад, зображеновертикального стояка 44 в умовах одночасного го ближнім на Фіг.1, 12, 14, 15 або лівим на Фіг.13) стиснення, скручування та згинання, а, по-друге, із двох протилежних торців будь-якої головної бате, що товщина стінки 64 шпунта Ларсена на відлки 12. Іншими словами буровий механізм 75 по міну, наприклад, від швелера збільшена, що, зоквідношенню до вертикального стояка 66 бурової рема, дозволяє не посилювати стінку 64 в місцях установки 5 та першого торця головної балки 12 виконання вікон 49. орієнтований аналогічно орієнтації прорізу 53 по Бурова установка 5 містить вертикальний стовідношенню до вертикального стояка 44 пальової як 66 та горизонтальну платформу 67, передня вдавлювальної установки 4 та зазначеного першочастина якої жорстко закріплена до нижньої частиго торця головної балки 12. ни стояка 66. Платформа 67 встановлена, переОднак, у іншому виконанні (на кресленнях не важно, на два анкерні візки 19, які закріплені до показано), яке є не гіршим бурова установка 5 монизу платформи 67 за допомогою роз'ємних різьже бути орієнтована буровим механізмом 75 у бових з'єднань 68 та по одному встановлені на протилежний бік, тобто так, що буровий механізм напрямні 15 двох головних мостових балок 12 так, 75 та проріз 53 стояка 44 обернені один до одного, що бурова установка 4 на катках 18 анкерних візків а платформи 67, 45 розташовані із протилежних 19 може переміщуватись по напрямним 15 вздовж боків стояків 66, 44. головних мостових балок 12 у другому напрямку, На верхній частині стінки 73 стояка 66 закріпякий на Фіг.1 позначений стрілкою 46. За необхідлений вузол 83 верхніх нерухомих блоків, признаності може бути використано більшу кількість анчених для запасовування на них канату 84 підйомкерних візків (19), наприклад, по два відносно коного канатного механізму. Вузол 85 нижніх ротких візки (19) для кожної опорної напрямної. рухомих блоків, на які запасований канат 84, заРоз'ємне різьбове з'єднання 68 може включати кріплений на верхній частині вертикальної частини в себе, щонайменше, один анкерний болт 30, який 76 підйомної платформи бурового механізму 75. за конструкцією аналогічний анкерному болту, що Кінець канату 84 намотаний на барабан підйомної застосовується в раніше описаних роз'ємних з'єдлебідки 86, яка встановлена на задній частині плананнях 13, але може мати більші розміри. При тформи 67 та має звичну для лебідок конструкцію. цьому на верхній частині анкерного візка 19 викоЯкщо основна частина 81 тіла бура 79 виконана секційною із основної та додаткової секцій, стонаний чи -подібний паз 70, який аналогічний як 66 також виконаний секційним із основної секції раніше описаному пазу 34, що виконаний на верх88 та додаткової нижньої секції. При цьому гориній частині кожної ходової балки 6. У відповідних зонтальна платформа 67 жорстко закріплена до бічних частинах платформи 67 виконані отвори 87 нижньої частини основної секції 88 стояка 66, на для стрижнів 28 анкерних болтів 30. нижньому кінці якої виконані роз'ємні з'єднання 89 Стояк 66 має двотавровий переріз, наприклад, для стиковки основної секції 88 із додатковою нистояк 66 виконаний із звичайного прокатного дво 19 75013 20 жньою секцією (на кресленні не показана). Роз'ємЯкщо немає обмежень щодо розміру робочого не з'єднання 89 може бути виконане, наприклад, у простору будівельного майданчику, найкраще вивигляді пластин із отворами 90 для болтів. користовувати другий варіант виконання машини Для одночасного спільного примусового переза Фіг.12, 13, для якого характерно найкраще виміщення пальової вдавлювальної 4 та бурової 5 користання ваги контрвантажів 23. Цей варіант установок їх з'єднують між собою, наприклад, за відрізняється від третього варіанту за Фіг.14 тим, допомогою жорсткого елемента, який кінцями защо головні балки 12 розташовані між додатковими кріплений на платформах 45, 67, при цьому, мабалками 22. шина може мати один спільний крокуючий гідравМашина може мати ще один (п'ятий) варіант лічний силовий механізм 91. В інших виконаннях виконання, у якому вона найкраще пристосована машина має два окремих індивідуальних крокуюдля вдавлювання шпунта. При цьому, базова чих гідравлічних силових механізмів 91 для переконструкція 1 складена, наприклад, так, як це поміщення пальової вдавлювальної 4 та бурової 5 казано на Фіг.12, 13, а замість пальової вдавлюваустановок. У будь-якому разі зазначений перемільної 4 та бурової 5 установок на напрямні 15 гощувальний механізм 91 включає в себе гідроциловних балок 12 за допомогою двох анкерних ліндр двосторонньої дії 92, корпус 93 та шток 94 візків 19 встановлена вдавлювальна установка якого шарнірами з'єднані із відповідно першою 95 101 (див. Фіг.16 - 20), яка краще пристосована для та другою 96 балками. На кінцевих частинах первдавлювання шпунта чи інших подібних будівельшої балки 95 закріплені повзуни 97, які пристосоних конструкцій (далі - шпунтова вдавлювальна вані для ковзання, наприклад, по напрямних 15 установка 101). Тобто машина має робоче обладголовних мостових балок 12, а на повзунах 97 шанання, яке складається із двох змінних компоненрнірами 98 закріплені поворотні упори 99, пристотів перший з яких (палева вдавлювальна 4 та бусовані для обпирання на вертикальні поверхні рова 5 установки) застосовується переважно для упорів 100, що із кроком встановлені вздовж головдавлювання паль, а другий (шпунтова вдавлювавних балок 12, та верхні горизонтальні поверхні 14 льна установка 101) - переважно для вдавлювання останніх. Причому кожний упор 100 приварений до шпунта. верхньої поверхні 14 головної балки 12 та поверхШпунтова вдавлювальна установка 101 місні підошви рейкового профілю напрямної 15. Татить каркас 102 із вузлами (109), що пристосовані ким чином множина упорів 100 підвищує надійність для роз'ємного кріплення засобів (19) для встанокріплення напрямної 15 до верхньої поверхні говлення установки 101 на базову конструкцію 1, та ловної балки 12. Кінці другої балки 96 з'єднані із чотирма вертикальними трубчастими напрямними анкерними візками 19 або горизонтальними плат103, що розташовані в зазорі S між головними баформами 45 або 67 відповідно пальової вдавлюлками 12, та шпунтовий покроковий вдавлювальвальної 4 або бурової 5 установок. ний механізм 104 із робочим елементом у вигляді Машина у першому варіанті виконання за Фіг.1 двох затискних щік 105, які пристосовані для затикраще пристосована для вдавлювання паль у скання між ними стінки вдавлюваного шпунта та вздовж стіни існуючої будівлі, огородження котлопокрокового зміщення місця затискання стінки вану чи іншої перешкоди. Ще краще для вдавлюшпунта до його верхнього кінця по мірі його занування паль у безпосередній близькості біля будьрення за допомогою двох силових гідроциліндрів якої перешкоди пристосований четвертий варіант 106. виконання машини за Фіг.15, який від першого ваКаркас 102 включає в себе двотаврову балку ріанту за Фіг.1 відрізняється тим, що базова конс107, стінка 108 якої розташована паралельно готрукція (1) містить чотири головні конструкції 12. ризонтальній площині. Причому, зазначені засоби При цьому і палева вдавлювальна установка 4 і (19) для встановлення шпунтової вдавлювальної бурова установка 5 встановлена на власну окрему установки на базову конструкцію 1 виконані у випару суміжних головних конструкцій 12, а зазначегляді анкерних візків 19, а зазначені вузли (109) ний проріз 53, що пристосований для введення для роз'ємного кріплення анкерних візків 19 виковсередину стояка 44 вдавлюваної будівельної нані у вигляді консольних частин балки 107, у стінконструкції, та бур 79 розташовані з боку одного і ці 108 яких виконані отвори 109 для анкерних болтого ж самого торця головної конструкції, який на тів 30 роз'ємних з'єднань 68, якими анкерні візки Фіг.15 зображений ближнім. Базова конструкція 19 закріплені до кінцевих консольних частин балки містить тільки одну додаткову балку, яка встанов107. У середній частині стінки 108 балки 107 виколена на ходові балки 6 біля одного їх торця (дальнаний прямокутний проріз 110 для шпунта та нього на Фіг.15). Блокові контрвантажі 23 встановотвори, які розташовані безпосередньо біля полені на зазначенну додаткову балку 22 та на дві лиць 111 балки 107 і форма яких пристосована головні балки 12 позаду бурової установки 5. для ведення в них кінців трубчастих напрямних Для роботи в умовах обмеженого робочого 103, на яких виконані зрізи 112 типу лисок які стипростору придатний також третій варіант виконанкуються із полицями 111 балки 107. Нижче балки ня машини за Фіг.14, який від першого варіанту за 107 розташована нерухома плита 114 в центральФіг.1 відрізняється тим, що обидві додаткові балки ній частині якої виконаний прямокутний проріз для 22 відносно головних балок 12 розміщені з боку шпунта та отвори для трубчастих напрямних 103. одного торця ходових балок 6 (дальнього на Усі елементи каркаса 102 зварені між собою, при Фіг.14). Головні балки 12 та додаткові балки 22 цьому трубчасті напрямні 103 між собою та із невстановлені на ходові балки 6 своїми частинами, рухомою плитою з'єднані пластинчастими поперещо розташовані біля їх торців, тобто без утворенчинами 115 та ребрами 116. Нижче нерухомої ня консолей. плити 114 трубчасті напрямні 103 з'єднані між со 21 75013 22 бою пластинчастими поперечинами 117. На нижніх не зусилля буде збільшуватись внаслідок затягуповерхнях нерухомої плити закріплені вушка 118, з вання силою тертя фрикційного елементу 132 якими першими шарнірами 119 з'єднані корпуси всередину втулки 121, а при підніманні рухомої гідроциліндрів 106. У прорізі 110 закріплені дві плити 129 гальмівне зусилля буде зменшуватись похилі пластини 120 для уловлювання кінця шпунвнаслідок виштовхування силою тертя фрикційнота та його правильної орієнтації. го елементу 132 із втулки 121 у бік фланця 136. Шпунтовий покроковий вдавлювальний мехаБажано, щоб кут між горизонтальною площиною нізм 104 включає в себе рухому плиту 129, яка має та геометричною лінією, що перетинає геометричвиконані в її центральній частині прямокутний ні осі шарнірів 124, 126, знаходився у межах від 0 проріз для розміщення в ньому затискних щік 105 до 15 кутових градусів для положення затискних та отвори, в яких розміщені втулки 121, які мають щік 105, у якому вони здійснюють вдавлювальну отвори, що пристосовані для ковзання по трубчассилову дію на вдавлювану будівельну конструкцію. тих напрямних 103. Усі елементи рухомої плити У іншому альтернативному варіанті виконання 129 зварені між собою, а втулки 121 між собою та за Фіг.22, який є кращим із міркувань зменшення із нерухомою плитою додатково з'єднані пластиненергетичних витрат, зазначений засіб 130 може частими поперечинами 122. На нижніх поверхнях бути виконаний у вигляді двох додаткових гідрорухомої плити закріплені вушка 123, з якими третіциліндрів 138, які шарнірами 139, 140 зв'язані із ми шарнірами 124 з'єднані перші кінці серг 125, нерухомою 114 та рухомою плитами 129, при цьодругі кінці яких четвертими шарнірами 126 з'єднані му штокові порожнини 141 додаткових гідроцилініз виконаними на тильних поверхнях затискних щік дрів 138 гідролініями 142 сполучені із поршневими 105 вушками 127. Вушка 127 другими шарнірами порожнинами 143 основних гідроциліндрів 106. 128 зв'язані із штоками гідроциліндрів 106. ПричоПоршневі порожнини 144 додаткових гідроциліндму відстань між першими шарнірами 119 менша рів 138 гідролініями 145 можуть бути сполучені із відстані між другими шарнірами 128. які розміщені гідробаком або засобом низького тиску, напривище четвертих шарнірів 126, що розміщені вище клад, гідроакумулятором 146 із засобом регулютретіх шарнірів 124. вання тиску в ньому. Змінюючи тиск в гідроакумуОбернені одна до одної фронтальні поверхні ляторі 146 можна регулювати затискне зусилля на затискних щік 105 пристосовані для затискання щоках 105. між ними стінки шпунта і можуть мати насічку для Шпунтову вдавлювальну установку, що зопідвищення тертя між ними та поверхнею шпунта. бражена на Фіг.18 - 20, можна пристосувати для Для забезпечення автоматичного затискання вдавлювання паль, якщо очевидним для спеціаліщік 105 при висуванні штоків гідроциліндрів 106 стів способом змінити конструкцію затискних щік вдавлювальний механізм 104 оснащений засобом 105 та розміри деяких конструктивних елементів. 130 для створення зусилля, яке перешкоджає опуТобто терміни шпунт та паля необхідно розуміти у сканню рухомої плити 129. значенні подібної їм будь-якої будівельної консУ першому виконанні за Фіг.21 зазначений затрукції, якщо інше прямо не витікає із тексту опису сіб 130 може бути виконаний у вигляді гальмівних чи формули винаходу. пристроїв 131, кожен з яких пристосований для Машину використовують таким чином. створення регульованої сили тертя між його фрикНа підготовленій основі будівельного майданційним елементом 132, закріпленим на будь-якій чики із рейкових полотен 3 укладають рейкову частині рухомої плити колію 2, на якій із окремих вузлів збирають необ129. та відповідною напрямною 103. Фрикційхідний конструктивний варіант базової конструкції ний елемент 132 може бути вмонтований у кожну 1. Якщо необхідно вдавлювати палі чи інші подібні втулку 121, наприклад, у конічну частину 133 її конструкції на головні балки 12 встановлюють паотвору для напрямної 103 та бути утвореним із леву вдавлювальну 4 та бурову 5 установки. В декількох секторів, форма двох бічних протилежокремих випадках бурова установка 5 може не них одна одній поверхонь яких відповідає формі використовуватись, якщо це дозволяють властиприлеглих до них поверхонь, а саме конічної повевості ґрунту. Далі встановлюють блокові контрванрхні частини 133 та циліндричної поверхні трубчатажі 23 та гідростанцію із пультом управління 24, стої напрямної 103. Сектори фрикційного елеменздійснюючи усі необхідні електричні та гідравлічні ту 132 притиснуті всередину втулки 121 за підключення. допомогою пружного елемента 134, розташованоПісля закінчення робіт із складання та налагого у регульованому зазорі 135 між торцем фрикдження машини її за допомогою електромеханічційного елементу 132 (наприклад, пакету тарілчасних приводів 10 візків 7 машину переміщують до тих пружин) та фланцем 136, який закріплений до місця виконання робіт. За допомогою крокуючого торця втулки 121 болтами 137, що пристосовані гідравлічного силового механізму 91 переміщують для регулювання зазначеного зазору 135. Змінюбурову установку 5 до встановлення ущільнюючоючи силу затягування болтів 137, регулюють гальго буру 79 над точкою вдавлювання палі. При мівне зусилля, та відповідно затискне зусилля на цьому для реверсування напрямку переміщення щоках 105, що є особливо важливим при застосуперекидають поворотні упори 99 у необхідне пованні вдавлювального механізму 104 для вдавлюложення так, щоб вони мали змогу упиратися на вання будівельних конструкцій, які можуть бути праві або ліві вертикальні поверхні упорів 100. пошкоджені при затисканні, наприклад, залізобеДля буріння свердловини обертають бур 79 за тонних паль. Краще, якщо фрикційний елемент допомогою мотор-редуктора 78 та забезпечують 132 розташований з боку нижнього торця втулки опускання бурового механізму 75 під власною ва121, тоді при опусканні рухомої плити 129 гальмівгою підйомним канатним механізмом, обертаючи 23 75013 24 барабан лебідки 86 у напрямку змотування канату машину у виконанні, що показане на Фіг.16-20, при 84. Після завершення буріння свердловини, оберцьому на головні балки 12 замість палевої вдавтаючи бур 79 у напрямку, що протилежний напрялювальної 4 та бурової 5 установок аналогічно із мку його обертання при бурінні, та одночасно підвикористанням анкерних візків 19 встановлюють німаючи буровий механізм 75 підйомним канатним шпунтову вдавлювальну установку 101. механізмом, обертаючи барабан лебідки 86 у наПісля закінчення робіт із складання та налагопрямку намотування канату 84, виймають бур 79 із дження машини її за допомогою електромеханічсвердловини та підіймають буровий механізм у них приводів 10 візків 7 переміщують до місця виверхнє положення. конання робіт. У виконаннях машини, що показані на Фіг.1, За допомогою крокуючого гідравлічного сило12, 14 та характеризуються тим, що палева вдаввого механізму 91 наводять шпунтову вдавлювалювальна 4 та бурова 5 установки встановлені на льну установку 101 на точку вдавлювання шпунта спільні головні балки 12, після буріння свердловита вантажопідйомним краном через проріз 110 ни за допомогою крокуючого гідравлічного силововводять нижній кінець шпунта у вдавлювальну го механізму 91 відводять бурову установку 5 установку 101. вздовж головних балок від свердловини. ВантажоПластини 120 забезпечують уловлювання кінпідйомним краном палю встановлюють у свердлоця шпунта та правильну його орієнтацію відносно вину та тим же чи іншим механізмом 91 палеву затискних щік 105 так, щоб стінка шпунта розмісвдавлювальну установку 4 пересувають на палю тилась в зазорі між затискними щоками 105. до введення її в середину стояка 44 через проріз Останні під дією направленого вверх зусилля гід53. Пальовий покроковий вдавлювальний мехароциліндрів 106 встановлюються так, що зазор між нізм 59 включають на висування штока гідродомкними зверху більший ніж внизу, що полегшує зарата 61, при цьому плита 62 обпирається на оговедення у зазначений зазор стінки шпунта. ловок палі та вчиняє на нього вдавлювальну Маніпулюючи шпунтом за допомогою вантасилову дію. Після повного висування штоку гідрожопідйомного крана замкову частину нижнього домкрата 61 та вдавлювання палі на один крок кінця шпунта заводять у замкову частину верхньовключають гідродомкрат 61 на втягування його го кінця раніше вдавленого шпунта. При цьому штока і одночасно обертають барабан лебідки 60 внаслідок специфічної кінематики вдавлювального в напрямку змотування з нього канату 56 канатномеханізму 104 щоки 105 мають певну свободу руху го підйомного механізму. Після повного втягування і не заважають необхідним маніпуляціям із шпунштока гідродомкрата 61 та відповідного опускання том. платформи 58 під власною вагою вдавлювального Для вдавлювання шпунта силові гідроциліндри механізму 59 зазначений механізм автоматично 106 включають на висування їх штоків, при цьому фіксується до вертикального стояка 44 введенням внаслідок того, що засіб 130 створює зусилля, яке у вікна 49 фіксаторів, наприклад, під дією пружин. перешкоджає опусканню рухомої плити 129, серги У такому положенні вдавлювальний механізм 59 125 повертаються так, що затискні щоки 105 переготовий до здійснення аналогічним способом вдаміщуються вниз і у напрямку одна до одної до обвлювання палі на наступний крок. Після повного пирання їх фронтальних поверхонь у поверхні стівдавлювання палі виключають зазначені фіксатонки шпунта. Причому щоки 105 мають певну ри, тобто їх унеможливлюють введення у вікна 49, свободу для того, щоб компенсувати певні обмеза допомогою канатного підйомного механізму жені зміщення шпунта і правильно встановлювапіднімають вдавлювальний механізм 59 у верхнє тись відносно його стінки без виникнення суттєвих положення, обертаючи барабан лебідки 60 в надодаткових навантажень в елементах конструкції прямку намотування на нього канату 56, та знову вдавлювальної установки. Після затискання стінки включають фіксатори. шпунта щоками 105 останні здійснюють вдавлюУ виконанні машини, що показане на Фіг.15 та вальну силову дію на шпунт, який внаслідок цього характеризується тим, що палева вдавлювальна 4 вдавлюється в ґрунт. По мірі опускання шпунта та бурова 5 установки встановлені на окремі дві опускається рухома плита 129, при цьому втулки пари головних балок 12, після буріння свердлови121 ковзають по трубчастих напрямних 5. Після ни переміщують машину вздовж рейкової колії 2 повного висування штоків гідроциліндрів 106 і віддо встановлення свердловини в зоні зазору S між повідно вдавлювання шпунта на перший крок гідтими головними балками 12, на які встановлена роциліндри 106 перемикають на втягування штопальова вдавлювальна установка 4. Вантажопідків, при цьому спочатку щоки 105 переміщуються йомним краном палю встановлюють у свердловитрохи вверх і у напрямку одна від одної, а після ну та механізмом 91 палеву вдавлювальну устазвільнення стінки шпунта рухома плита 129 підніновку 4 пересувають на палю до введення її в мається у верхнє положення, і у такому стані поксередину стояка 44 через проріз 53. Вдавлювання роковий вдавлювальний механізм 104 готовий до палі здійснюють так, як це описано вище. здійснення аналогічним способом вдавлювання Якщо необхідно вдавлювати шпунт чи інші пошпунта на наступний крок. дібні конструкції на рейковій колії 12 складають 25 75013 26 27 75013 28 29 Комп’ютерна верстка M. Клюкін 75013 Підписне 30 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
