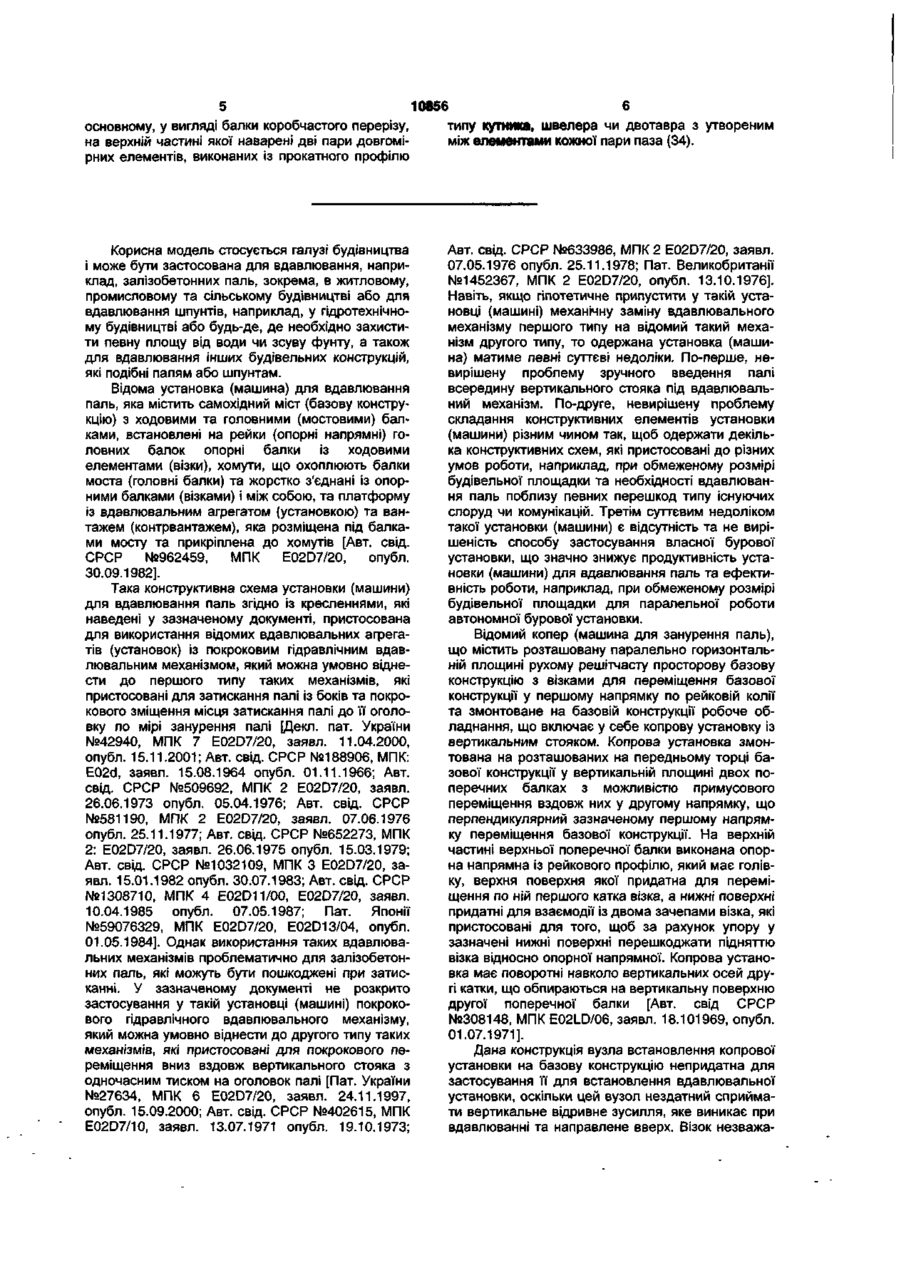

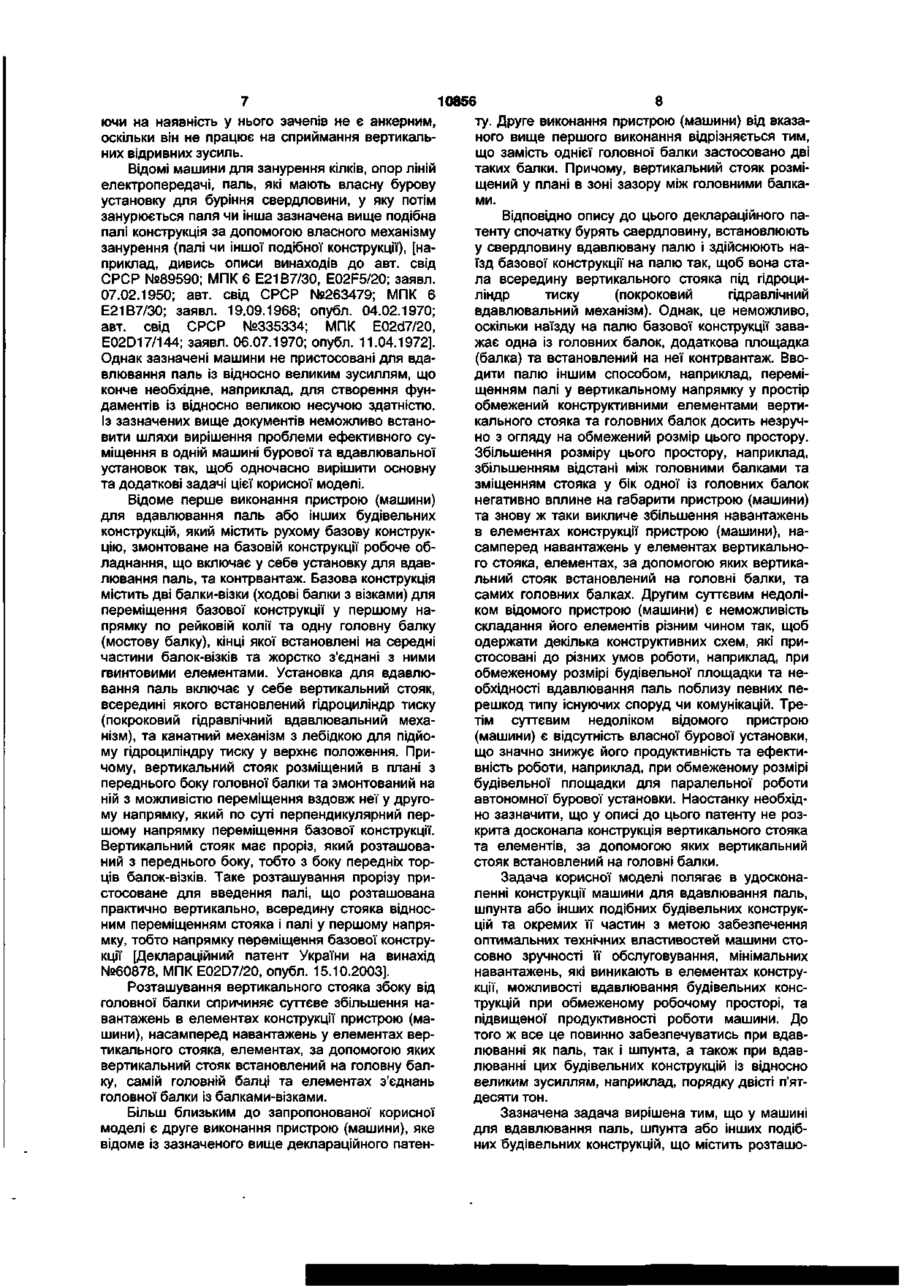

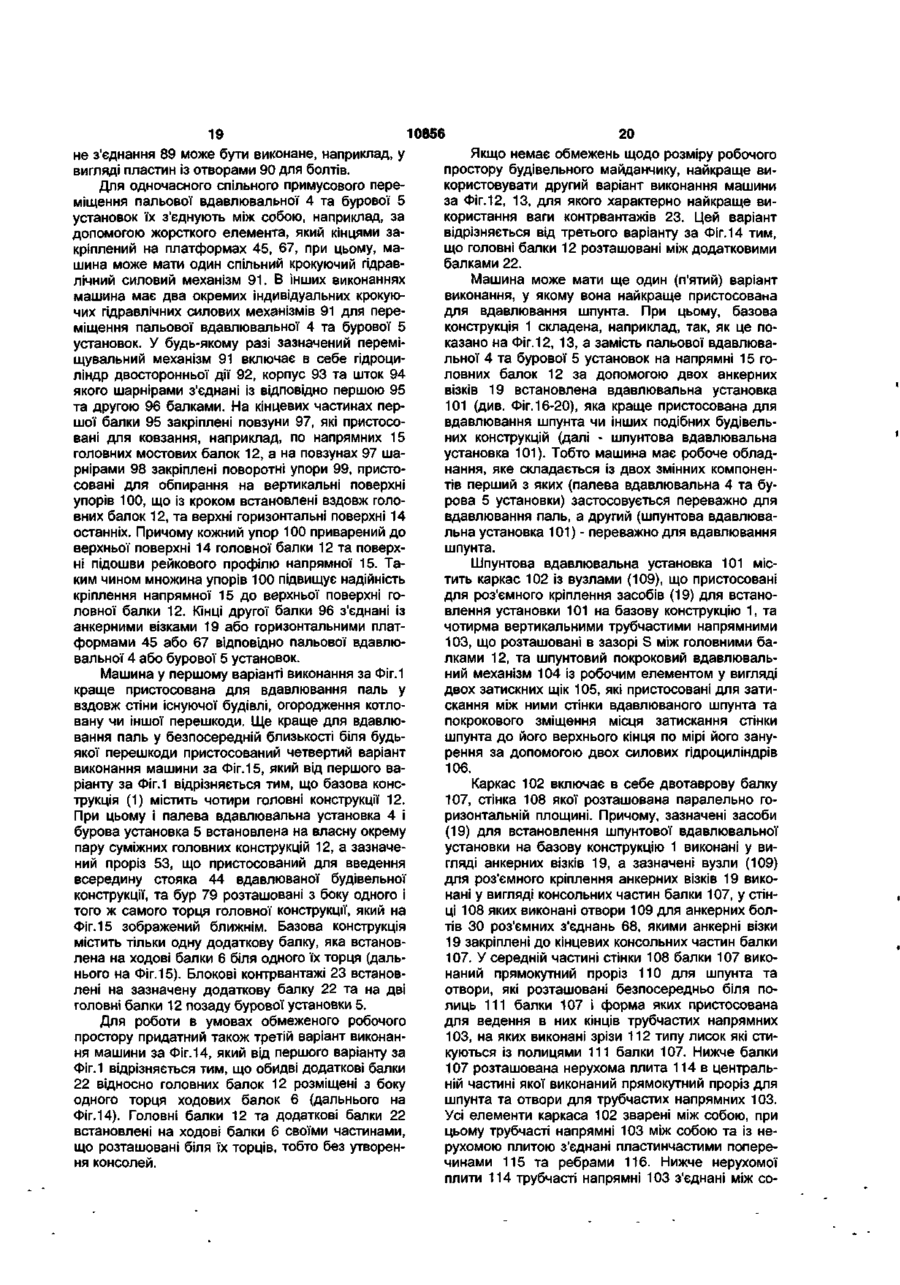

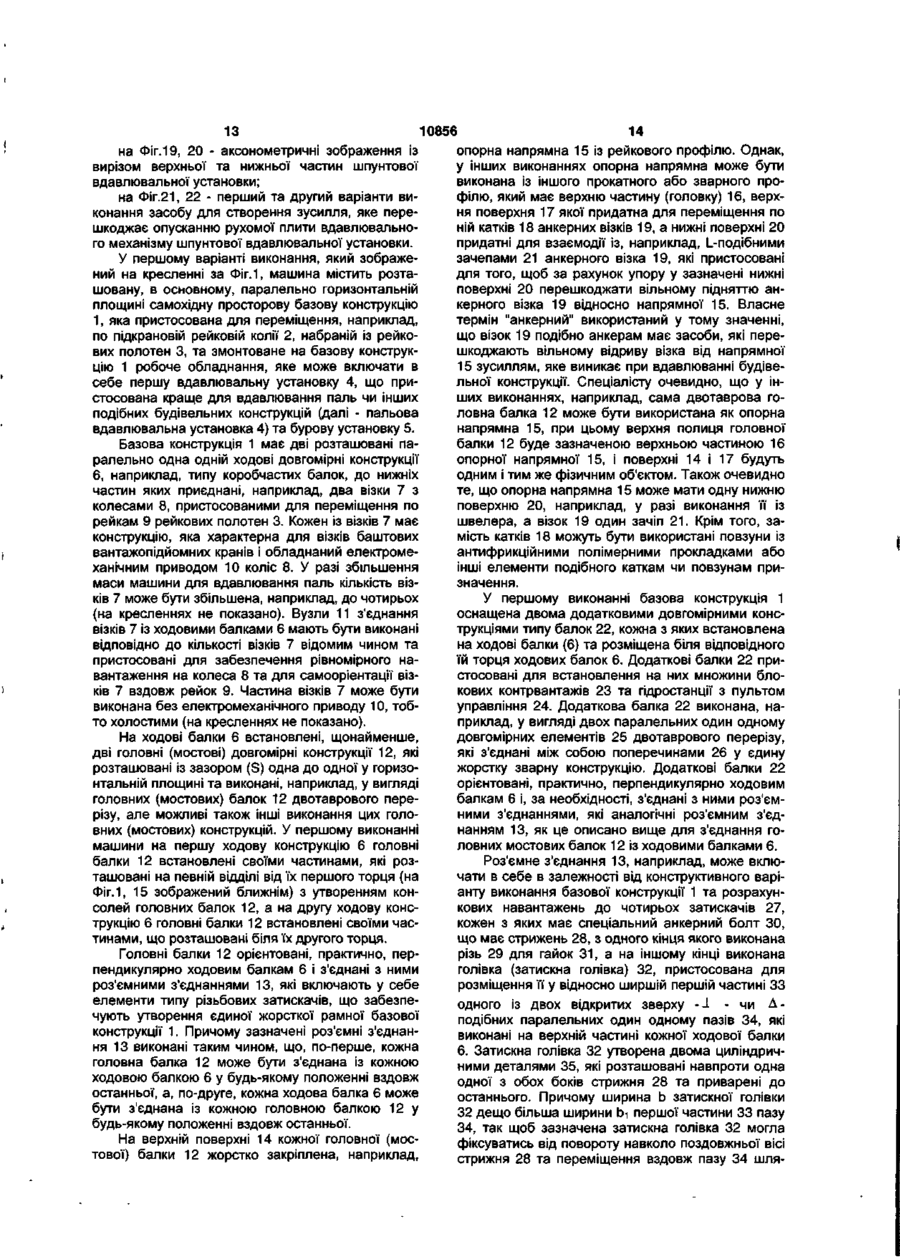

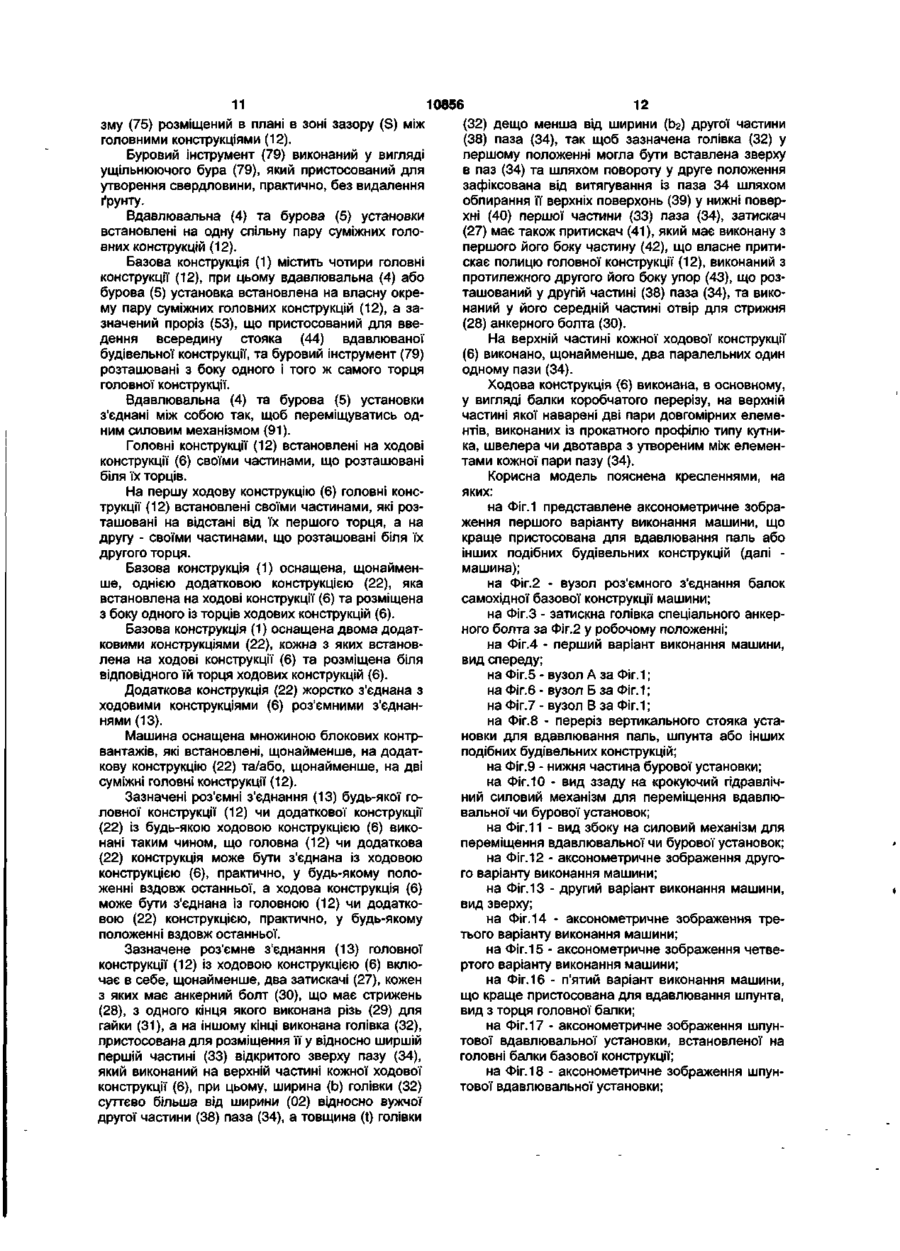

Машина для вдавлювання паль, шпунта або інших подібних будівельних конструкцій

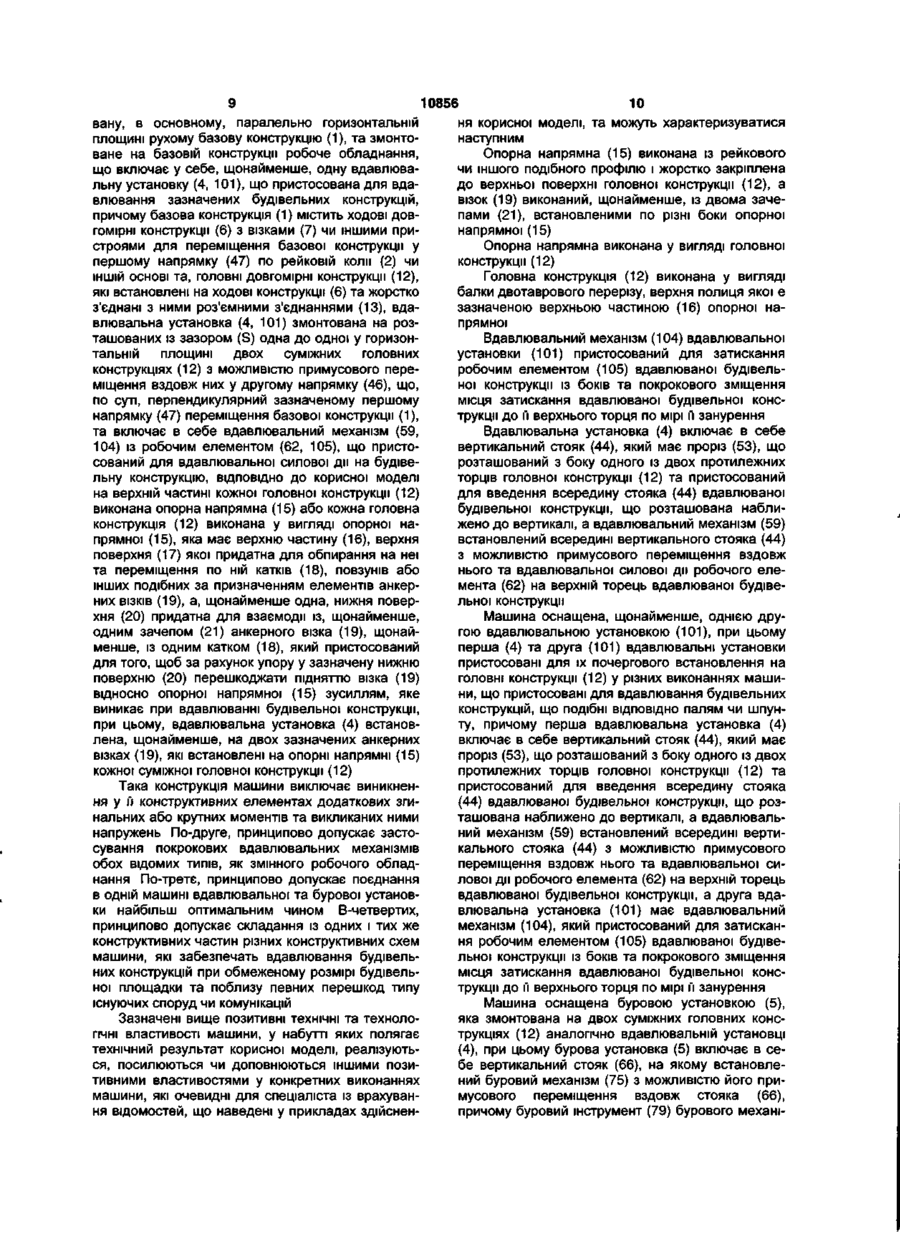

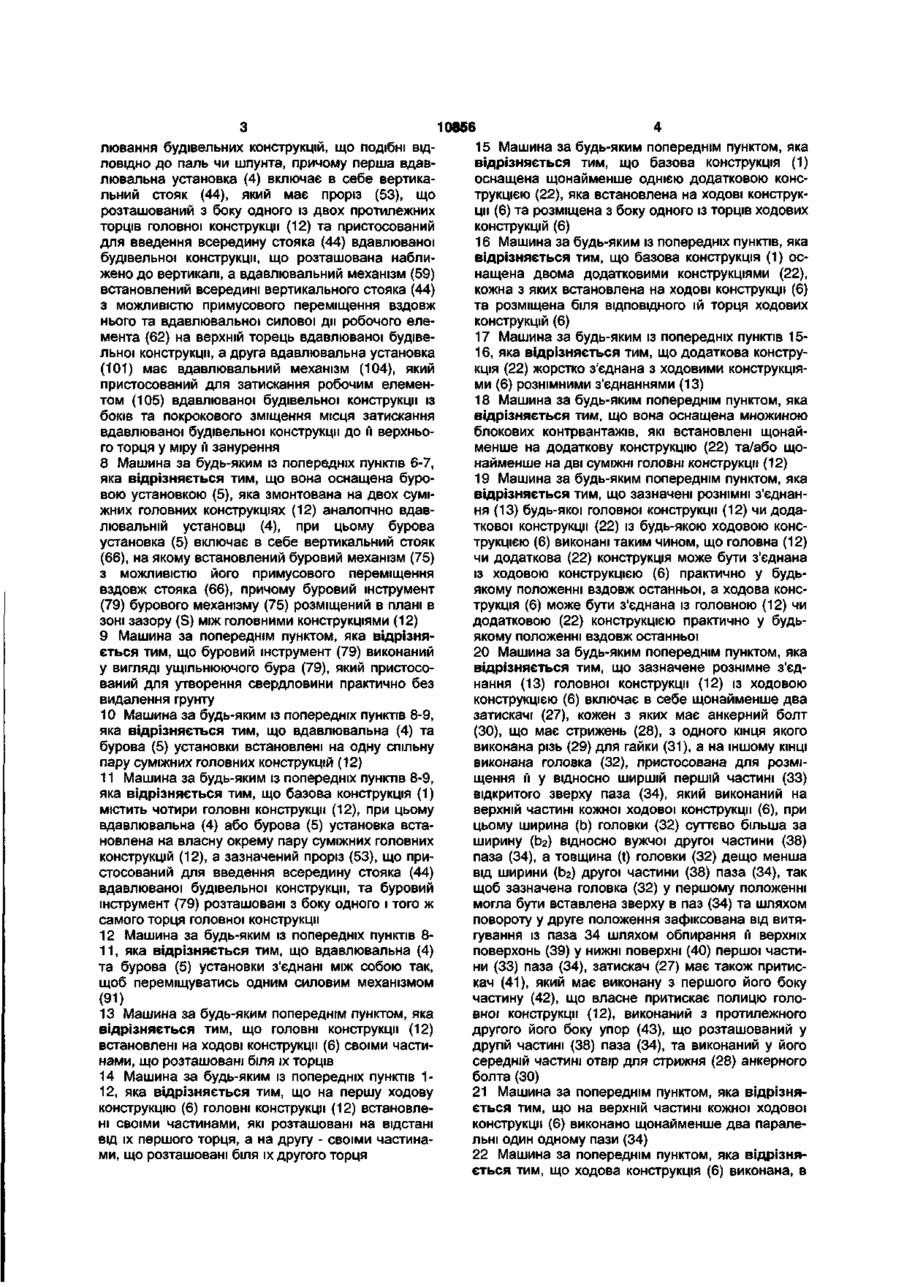

1. Машина для вдавлювання паль, шпунта або інших подібних будівельних конструкцій, що містить розташовану, в основному, паралельно горизонтальній площині рухому базову конструкцію (1) та змонтоване на базовій конструкції робоче обладнання, що включає у себе щонайменше одну вдавлювальну установку (4, 101), що пристосована для вдавлювання зазначених будівельних конструкцій, причому базова конструкція (1) містить ходові довгомірні конструкції (6) з візками (7) чи іншими пристроями для переміщення базової конструкції у першому напрямку (47) по рейковій колії (2) чи іншій основі та головні довгомірні конструкції (12), які встановлені на ходові конструкції (6) та жорстко з'єднані з ними рознімними з'єднаннями (13), вдавлювальна установка (4, 101) змонтована на розташованих із зазором (S) одна до одної у горизонтальній площині двох суміжних головних конструкціях (12) з можливістю примусового переміщення вздовж них у другому напрямку (46), що, по суті, перпендикулярний зазначеному першому напрямку (47) переміщення базової конструкції (1), та включає в себе вдавлювальний механізм (59, 104) із робочим елементом (62, 105), що пристосований для вдавлювальної силової дії на будівельну конструкцію, яка відрізняється тим, що на верхній частині кожної головної конструкції (12) виконана опорна напрямна (15) або кожна головна конструкція (12) виконана у вигляді опорної напрямної (15), яка має верхню частину (16), верхня поверхня (17) якої придатна для обпирання на неї та переміщення по ній котків (18), повзунів або інших подібних за призначенням елементів анкерних візків (19), а щонайменше одна нижня поверхня (20) придатна для взаємодії із щонайменше одним зачепом (21) анкерного візка (19) щонайменше із одним котком (18), який пристосований для того, щоб за рахунок упору у зазначену нижню поверхню (20) перешкоджати підняттю візка (19) відносно опорної напрямної (15) зусиллям, яке виникає при вдавлюванні будівельної констру кції, при цьому вдавлювальна установка (4) встановлена щонайменше на двох зазначених анкерних візках (19), які встановлені на опорні напрямні (15) кожної суміжної головної конструкції (12). 2. Машина за попереднім пунктом, яка відрізняється тим, що опорна напрямна (15) виконана із рейкового чи іншого подібного профілю і жорстко закріплена до верхньої поверхні головної конструкції (12), а візок (19) виконаний щонайменше із двома зачепами (21), встановленими по різні боки опорної напрямної (15). 3. Машина за п.1, яка відрізняється тим, що опорна напрямна виконана у вигляді головної конструкції (12). 4. Машина за попереднім пунктом, яка відрізняється тим, що головна конструкція (12) виконана у вигляді балки двотаврового перерізу, верхня полиця якої є зазначеною верхньою частиною (16) опорної напрямної. 5. Машина за будь-яким попереднім пунктом, яка відрізняється тим, що вдавлювальний механізм (104) вдавлювальної установки (101) пристосований для затискання робочим елементом (105) вдавлюваної будівельної конструкції із боків та покрокового зміщення місця затискання вдавлюваної будівельної конструкції до її верхнього торця у міру її занурення. 6. Машина за будь-яким попереднім пунктом, яка відрізняється тим, що вдавлювальна установка (4) включає в себе вертикальний стояк (44), який має проріз (53), що розташований з боку одного із двох протилежних торців головної конструкції (12) та пристосований для введення всередину стояка (44) вдавлюваної будівельної конструкції, що розташована наближено до вертикалі, а вдавлювальний механізм (59) встановлений всередині вертикального стояка (44) з можливістю примусового переміщення вздовж нього та вдавлювальної силової дії робочого елемента (62) на верхній торець вдавлюваної будівельної конструкції. 7. Машина за будь-яким попереднім пунктом, яка відрізняється тим, що вона оснащена щонайменше однією другою вдавлювальною установкою (101), при цьому перша (4) та друга (101) вдавлювальні установки пристосовані для їх почергового встановлення на головні конструкції (12) у різних виконаннях машини, що пристосовані для вдав (0 Ю 00 о> 10856 15 Машина за будь-яким попереднім пунктом, яка лювання будівельних конструкцій, що подібні ВІДвідрізняється тим, що базова конструкція (1) ПОВІДНО до паль чи шпунта, причому перша вдавоснащена щонайменше однією додатковою конслювальна установка (4) включає в себе вертикатрукцією (22), яка встановлена на ходові конструкльний стояк (44), який має проріз (53), що ції (6) та розміщена з боку одного із торців ходових розташований з боку одного із двох протилежних конструкцій (6) торців головної конструкції (12) та пристосований для введення всередину стояка (44) вдавлюваної 16 Машина за будь-яким із попередніх пунктів, яка будівельної конструкції, що розташована набливідрізняється тим, що базова конструкція (1) осжено до вертикалі, а вдавлювальний механізм (59) нащена двома додатковими конструкціями (22), встановлений всередині вертикального стояка (44) кожна з яких встановлена на ходові конструкції (6) з можливістю примусового переміщення вздовж та розміщена біля ВІДПОВІДНОГО їй торця ходових нього та вдавлювальної силової дії робочого елеконструкцій (6) мента (62) на верхній торець вдавлюваної будіве17 Машина за будь-яким із попередніх пунктів 15льної конструкції, а друга вдавлювальна установка 16, яка відрізняється тим, що додаткова констру(101) має вдавлювальний механізм (104), який кція (22) жорстко з'єднана з ходовими конструкціяпристосований для затискання робочим елеменми (6) рознімними з'єднаннями (13) том (105) вдавлюваної будівельної конструкції із 18 Машина за будь-яким попереднім пунктом, яка боків та покрокового зміщення місця затискання відрізняється тим, що вона оснащена множиною вдавлюваної будівельної конструкції до ґі верхньоблокових контрвантажів, які встановлені щонайго торця у міру м занурення менше на додаткову конструкцію (22) та/або щонайменше на дві суміжні головні конструкції (12) 8 Машина за будь-яким із попередніх пунктів 6-7, яка відрізняється тим, що вона оснащена буро19 Машина за будь-яким попереднім пунктом, яка вою установкою (5), яка змонтована на двох сумівідрізняється тим, що зазначені рознімні з'єднанжних головних конструкціях (12) аналогічно вдавня (13) будь-якої головної конструкції (12) чи додалювальній установці (4), при цьому бурова ткової конструкції (22) із будь-якою ходовою консустановка (5) включає в себе вертикальний стояк трукцією (6) виконані таким чином, що головна (12) (66), на якому встановлений буровий механізм (75) чи додаткова (22) конструкція може бути з'єднана з можливістю його примусового переміщення із ходовою конструкцією (6) практично у будьвздовж стояка (66), причому буровий інструмент якому положенні вздовж останньої, а ходова конс(79) бурового механізму (75) розміщений в плані в трукція (6) може бути з'єднана із головною (12) чи зоні зазору (S) між головними конструкціями (12) додатковою (22) конструкцією практично у будьякому положенні вздовж останньої 9 Машина за попереднім пунктом, яка відрізняється тим, що буровий інструмент (79) виконаний 20 Машина за будь-яким попереднім пунктом, яка у вигляді ущільнюючого бура (79), який пристосовідрізняється тим, що зазначене рознімне з'єдваний для утворення свердловини практично без нання (13) головної конструкції (12) із ходовою видалення грунту конструкцією (6) включає в себе щонайменше два затискачі (27), кожен з яких має анкерний болт 10 Машина за будь-яким із попередніх пунктів 8-9, (ЗО), що має стрижень (28), з одного кінця якого яка відрізняється тим, що вдавлювальна (4) та виконана різь (29) для гайки (31), а на іншому КІНЦІ бурова (5) установки встановлені на одну спільну виконана головка (32), пристосована для розміпару суміжних головних конструкцій (12) щення ґі у відносно ширшій першій частині (33) 11 Машина за будь-яким із попередніх пунктів 8-9, відкритого зверху паза (34), який виконаний на яка відрізняється тим, що базова конструкція (1) верхній частині кожної ходової конструкції (6), при містить чотири головні конструкції (12), при цьому цьому ширина (Ь) головки (32) суттєво більша за вдавлювальна (4) або бурова (5) установка всташирину (Ьг) відносно вужчої другої частини (38) новлена на власну окрему пару суміжних головних паза (34), а товщина (t) головки (32) дещо менша конструкцій (12), а зазначений проріз (53), що привід ширини (Ьг) другої частини (38) паза (34), так стосований для введення всередину стояка (44) щоб зазначена головка (32) у першому положенні вдавлюваної будівельної конструкції, та буровий могла бути вставлена зверху в паз (34) та шляхом інструмент (79) розташовані з боку одного і того ж повороту у друге положення зафіксована від витясамого торця головної конструкції гування із паза 34 шляхом обпирання її верхніх 12 Машина за будь-яким із попередніх пунктів 8поверхонь (39) у нижні поверхні (40) першої части11, яка відрізняється тим, що вдавлювальна (4) ни (33) паза (34), затискач (27) має також притиста бурова (5) установки з'єднані між собою так, кач (41), який має виконану з першого його боку щоб переміщуватись одним силовим механізмом частину (42), що власне притискає полицю голо(91) вної конструкції (12), виконаний з протилежного 13 Машина за будь-яким попереднім пунктом, яка другого його боку упор (43), що розташований у відрізняється тим, що головні конструкції (12) другій частині (38) паза (34), та виконаний у його встановлені на ходові конструкції (6) своїми частисередній частині отвір для стрижня (28) анкерного нами, що розташовані біля їх торців болта (ЗО) 14 Машина за будь-яким із попередніх пунктів 121 Машина за попереднім пунктом, яка відрізня12, яка відрізняється тим, що на першу ходову ється тим, що на верхній частині кожної ходової конструкцію (6) головні конструкції (12) встановлеконструкції (6) виконано щонайменше два паралені своїми частинами, які розташовані на відстані льні один одному пази (34) від їх першого торця, а на другу - своїми частинами, що розташовані біля їх другого торця 22 Машина за попереднім пунктом, яка відрізняється тим, що ходова конструкція (6) виконана, в 5 10856 основному, у вигляді балки коробчастого перерізу, типу кутника, швелера чи двотавра з утвореним на верхній частині якої наварені дві пари довгоміміж елементами кожної пари паза (34). рних елементів, виконаних із прокатного профілю Корисна модель стосується галузі будівництва і може бути застосована для вдавлювання, наприклад, залізобетонних паль, зокрема, в житловому, промисловому та сільському будівництві або для вдавлювання шпунтів, наприклад, у гідротехнічному будівництві або будь-де, де необхідно захистити певну площу від води чи зсуву фунту, а також для вдавлювання інших будівельних конструкцій, які подібні палям або шпунтам. Відома установка (машина) для вдавлювання паль, яка містить самохідний міст (базову конструкцію) з ходовими та головними (мостовими) балками, встановлені на рейки (опорні напрямні) головних балок опорні балки із ходовими елементами (візки), хомути, що охоплюють балки моста (головні балки) та жорстко з'єднані із опорними балками (візками) і між собою, та платформу із вдавлювальним агрегатом (установкою) та вантажем (контрвантажем), яка розміщена під балками мосту та прикріплена до хомутів [Авт. свід. СРСР №962459, МПК E02D7/20, опубл. 30.09.1982]. Така конструктивна схема установки (машини) для вдавлювання паль згідно із кресленнями, які наведені у зазначеному документі, пристосована для використання відомих вдавлювальних агрегатів (установок) із покроковим гідравлічним вдавлювальним механізмом, який можна умовно віднести до першого типу таких механізмів, які пристосовані для затискання палі із боків та покрокового зміщення місця затискання палі до її оголовку по мірі занурення палі [Декл. пат. України №42940, МПК 7 E02D7/20, заявл. 11.04.2000, опубл. 15.11.2001; Авт. свід. СРСР №188906, МПК: E02d, заявл. 15.08.1964 опубл. 01.11.1966; Авт. свід. СРСР №509692, МПК 2 E02D7/20, заявл. 26.06.1973 опубл. 05.04.1976; Авт. свід. СРСР №581190, МПК 2 E02D7/20, заявл. 07.06.1976 опубл. 25.11.1977; Авт. свід. СРСР №652273, МПК 2: E02D7/20, заявл. 26.06.1975 опубл. 15.03.1979; Авт. свід. СРСР №1032109, МПК З E02D7/20, заявл. 15.01.1982 опубл. 30.07.1983; Авт. свід. СРСР №1308710, МПК 4 E02D11/00, E02D7/20, заявл. 10.04.1985 опубл. 07.05.1987; Пат. Японії №59076329, МПК E02D7/20, E02D13/04, опубл. 01.05.1984]. Однак використання таких вдавлювальних механізмів проблематично для залізобетонних паль, які можуть бути пошкоджені при затисканні. У зазначеному документі не розкрито застосування у такій установці (машині) покрокового гідравлічного вдавлювального механізму, який можна умовно віднести до другого типу таких механізмів, які пристосовані для покрокового переміщення вниз вздовж вертикального стояка з одночасним тиском на оголовок палі [Пат. України №27634, МПК 6 E02D7/20, заявл. 24.11.1997, опубл. 15.09.2000; Авт. свід. СРСР №402615, МПК E02D7/10, заявл. 13.07.1971 опубл. 19.10.1973; Авт. свід. СРСР №633986, МПК 2 E02D7/20, заявл. 07.05.1976 опубл. 25.11.1978; Пат. Великобританії №1452367, МПК 2 E02D7/20, опубл. 13.10.1976]. Навіть, якщо гіпотетичне припустити у такій установці (машині) механічну заміну вдавлювального механізму першого типу на відомий такий механізм другого типу, то одержана установка (машина) матиме певні суттєві недоліки. По-перше, невирішену проблему зручного введення палі всередину вертикального стояка під вдавлювальний механізм. По-друге, невирішену проблему складання конструктивних елементів установки (машини) різним чином так, щоб одержати декілька конструктивних схем, які пристосовані до різних умов роботи, наприклад, при обмеженому розмірі будівельної площадки та необхідності вдавлювання паль поблизу певних перешкод типу існуючих споруд чи комунікацій. Третім суттєвим недоліком такої установки (машини) є відсутність та не вирішеність способу застосування власної бурової установки, що значно знижує продуктивність установки (машини) для вдавлювання паль та ефективність роботи, наприклад, при обмеженому розмірі будівельної площадки для паралельної роботи автономної бурової установки. Відомий копер (машина для занурення паль), що містить розташовану паралельно горизонтальній площині рухому решітчасту просторову базову конструкцію з візками для переміщення базової конструкції у першому напрямку по рейковій колії та змонтоване на базовій конструкції робоче обладнання, що включає у себе копрову установку із вертикальним стояком. Копрова установка змонтована на розташованих на передньому торці базової конструкції у вертикальній площині двох поперечних балках з можливістю примусового переміщення вздовж них у другому напрямку, що перпендикулярний зазначеному першому напрямку переміщення базової конструкції. На верхній частині верхньої поперечної балки виконана опорна напрямна із рейкового профілю, який має голівку, верхня поверхня якої придатна для переміщення по ній першого катка візка, а нижні поверхні придатні для взаємодії із двома зачепами візка, які пристосовані для того, щоб за рахунок упору у зазначені нижні поверхні перешкоджати підняттю візка відносно опорної напрямної. Копрова установка має поворотні навколо вертикальних осей другі катки, що обпираються на вертикальну поверхню другої поперечної балки [Авт. свід СРСР №308148, МПК E02LD/06, заявл. 18.101969, опубл. 01.07.1971]. Дана конструкція вузла встановлення копрової установки на базову конструкцію непридатна для застосування її для встановлення вдавлювальної установки, оскільки цей вузол нездатний сприймати вертикальне відривне зусилля, яке виникає при вдавлюванні та направлене вверх. Візок незважа ючи на наявність у нього зачепів не є анкерним, оскільки він не працює на сприймання вертикальних відривних зусиль. Відомі машини для занурення кілків, опор ліній електропередачі, паль, які мають власну бурову установку для буріння свердловини, у яку потім занурюється паля чи інша зазначена вище подібна палі конструкція за допомогою власного механізму занурення (палі чи іншої подібної конструкції), [наприклад, дивись описи винаходів до авт. свід СРСР №89590; МПК 6 Е21В7/30, E02F5/20; заявл. 07.02.1950; авт. свід СРСР №263479; МПК 6 Е21В7/30; заявл. 19,09.1968; опубл. 04.02.1970; авт. свід СРСР №335334; МПК E02d7/20, E02D17/144; заявл. 06.07.1970; опубл. 11.04.1972]. Однак зазначені машини не пристосовані для вдавлювання паль із відносно великим зусиллям, що конче необхідне, наприклад, для створення фундаментів із відносно великою несучою здатністю. Із зазначених вище документів неможливо встановити шляхи вирішення проблеми ефективного суміщення в одній машині бурової та вдавлювальної установок так, щоб одночасно вирішити основну та додаткові задачі цієї корисної моделі. Відоме перше виконання пристрою (машини) для вдавлювання паль або інших будівельних конструкцій, який містить рухому базову конструкцію, змонтоване на базовій конструкції робоче обладнання, що включає у себе установку для вдавлювання паль, та контрвантаж. Базова конструкція містить дві балки-візки (ходові балки з візками) для переміщення базової конструкції у першому напрямку по рейковій колії та одну головну балку (мостову балку), кінці якої встановлені на середні частини балок-візків та жорстко з'єднані з ними гвинтовими елементами. Установка для вдавлювання паль включає у себе вертикальний стояк, всередині якого встановлений гідроциліндр тиску (покроковий гідравлічний вдавлювальний механізм), та канатний механізм з лебідкою для підйому гідроциліндру тиску у верхнє положення. Причому, вертикальний стояк розміщений в плані з переднього боку головної балки та змонтований на ній з можливістю переміщення вздовж неї у другому напрямку, який по суті перпендикулярний першому напрямку переміщення базової конструкції. Вертикальний стояк має проріз, який розташований з переднього боку, тобто з боку передніх торців балок-візків. Таке розташування прорізу пристосоване для введення палі, що розташована практично вертикально, всередину стояка відносним переміщенням стояка і палі у першому напрямку, тобто напрямку переміщення базової конструкції [Деклараційний патент України на винахід №60878, МПК E02D7/20, опубл. 15.10.2003]. Розташування вертикального стояка збоку від головної балки спричиняє суттєве збільшення навантажень в елементах конструкції пристрою (машини), насамперед навантажень у елементах вертикального стояка, елементах, за допомогою яких вертикальний стояк встановлений на головну балку, самій головній балці та елементах з'єднань головної балки із балками-візками. Більш близьким до запропонованої корисної моделі є друге виконання пристрою (машини), яке відоме із зазначеного вище деклараційного патен 8 10856 ту. Друге виконання пристрою (машини) від вказаного вище першого виконання відрізняється тим, що замість однієї головної балки застосовано дві таких балки. Причому, вертикальний стояк розміщений у плані в зоні зазору між головними балками. Відповідно опису до цього деклараційного патенту спочатку бурять свердловину, встановлюють у свердловину вдавлювану палю і здійснюють наїзд базової конструкції на палю так, щоб вона стала всередину вертикального стояка під гідроциліндр тиску (покроковий гідравлічний вдавлювальний механізм). Однак, це неможливо, оскільки наїзду на палю базової конструкції заважає одна із головних балок, додаткова площадка (балка) та встановлений на неї контрвантаж. Вводити палю іншим способом, наприклад, переміщенням палі у вертикальному напрямку у простір обмежений конструктивними елементами вертикального стояка та головних балок досить незручно з огляду на обмежений розмір цього простору. Збільшення розміру цього простору, наприклад, збільшенням відстані між головними балками та зміщенням стояка у бік одної із головних балок негативно вплине на габарити пристрою (машини) та знову ж таки викличе збільшення навантажень в елементах конструкції пристрою (машини), насамперед навантажень у елементах вертикального стояка, елементах, за допомогою яких вертикальний стояк встановлений на головні балки, та самих головних балках. Другим суттєвим недоліком відомого пристрою (машини) є неможливість складання його елементів різним чином так, щоб одержати декілька конструктивних схем, які пристосовані до різних умов роботи, наприклад, при обмеженому розмірі будівельної площадки та необхідності вдавлювання паль поблизу певних перешкод типу існуючих споруд чи комунікацій. Третім суттєвим недоліком відомого пристрою (машини) є відсутність власної бурової установки, що значно знижує його продуктивність та ефективність роботи, наприклад, при обмеженому розмірі будівельної площадки для паралельної роботи автономної бурової установки. Наостанку необхідно зазначити, що у описі до цього патенту не розкрита досконала конструкція вертикального стояка та елементів, за допомогою яких вертикальний стояк встановлений на головні балки. Задача корисної моделі полягає в удосконаленні конструкції машини для вдавлювання паль, шпунта або інших подібних будівельних конструкцій та окремих її частин з метою забезпечення оптимальних технічних властивостей машини стосовно зручності її обслуговування, мінімальних навантажень, які виникають в елементах конструкції, можливості вдавлювання будівельних конструкцій при обмеженому робочому просторі, та підвищеної продуктивності роботи машини. До того ж все це повинно забезпечуватись при вдавлюванні як паль, так і шпунта, а також при вдавлюванні цих будівельних конструкцій із відносно великим зусиллям, наприклад, порядку двісті п'ятдесяти тон. Зазначена задача вирішена тим, що у машині для вдавлювання паль, шпунта або інших подібних будівельних конструкцій, що містить розташо 10856 вану, в основному, паралельно горизонтальній площині рухому базову конструкцію (1), та змонтоване на базовій конструкції робоче обладнання, що включає у себе, щонайменше, одну вдавлювальну установку (4, 101), що пристосована для вдавлювання зазначених будівельних конструкцій, причому базова конструкція (1) містить ходові довгомірні конструкції (6) з візками (7) чи іншими пристроями для переміщення базової конструкції у першому напрямку (47) по рейковій коли (2) чи ІНШІЙ основі та, головні довгомірні конструкції (12), які встановлені на ходові конструкції (6) та жорстко з'єднані з ними роз'ємними з'єднаннями (13), вдавлювальна установка (4, 101) змонтована на розташованих із зазором (S) одна до одної у горизонтальній площині двох суміжних головних конструкціях (12) з можливістю примусового переміщення вздовж них у другому напрямку (46), що, по суті, перпендикулярний зазначеному першому напрямку (47) переміщення базової конструкції (1), та включає в себе вдавлювальний механізм (59, 104) із робочим елементом (62, 105), що пристосований для вдавлювальної силової дії на будівельну конструкцію, ВІДПОВІДНО до корисної моделі на верхній частині кожної головної конструкції (12) виконана опорна напрямна (15) або кожна головна конструкція (12) виконана у вигляді опорної напрямної (15), яка має верхню частину (16), верхня поверхня (17) якої придатна для обпирання на неї та переміщення по ній катків (18), повзунів або інших подібних за призначенням елементів анкерних ВІЗКІВ (19), а, щонайменше одна, нижня поверхня (20) придатна для взаємодії із, щонайменше, одним зачепом (21) анкерного візка (19), щонайменше, із одним катком (18), який пристосований для того, щоб за рахунок упору у зазначену нижню поверхню (20) перешкоджати підняттю візка (19) відносно опорної напрямної (15) зусиллям, яке виникає при вдавлюванні будівельної конструкції, при цьому, вдавлювальна установка (4) встановлена, щонайменше, на двох зазначених анкерних візках (19), які встановлені на опорні напрямні (15) кожної суміжної головної конструкції (12) Така конструкція машини виключає виникнення у Гі конструктивних елементах додаткових згинальних або крутних моментів та викликаних ними напружень По-друге, принципово допускає застосування покрокових вдавлювальних механізмів обох відомих типів, як змінного робочого обладнання По-третє, принципово допускає поєднання в одній машині вдавлювальної та бурової установки найбільш оптимальним чином В-четвертих, принципово допускає складання із одних і тих же конструктивних частин різних конструктивних схем машини, які забезпечать вдавлювання будівельних конструкцій при обмеженому розмірі будівельної площадки та поблизу певних перешкод типу існуючих споруд чи комунікацій Зазначені вище позитивні технічні та технологічні властивості машини, у набутті яких полягає технічний результат корисної моделі, реалізуються, ПОСИЛЮЮТЬСЯ ЧИ ДОПОВНЮЮТЬСЯ ІНШИМИ ПОЗИТИВНИМИ властивостями у конкретних виконаннях машини, які очевидні для спеціаліста із врахування відомостей, що наведені у прикладах здійснен 10 ня корисної моделі, та можуть характеризуватися наступним Опорна напрямна (15) виконана із рейкового чи іншого подібного профілю і жорстко закріплена до верхньої поверхні головної конструкції (12), а візок (19) виконаний, щонайменше, із двома зачепами (21), встановленими по різні боки опорної напрямної (15) Опорна напрямна виконана у вигляді головної конструкції (12) Головна конструкція (12) виконана у вигляді балки двотаврового перерізу, верхня полиця якої є зазначеною верхньою частиною (16) опорної напрямної Вдавлювальний механізм (104) вдавлювальної установки (101) пристосований для затискання робочим елементом (105) вдавлюваної будівельної конструкції із боків та покрокового зміщення місця затискання вдавлюваної будівельної конструкції до її верхнього торця по мірі ґі занурення Вдавлювальна установка (4) включає в себе вертикальний стояк (44), який має проріз (53), що розташований з боку одного із двох протилежних торців головної конструкції (12) та пристосований для введення всередину стояка (44) вдавлюваної будівельної конструкції, що розташована наближено до вертикалі, а вдавлювальний механізм (59) встановлений всередині вертикального стояка (44) з можливістю примусового переміщення вздовж нього та вдавлювальної силової дії робочого елемента (62) на верхній торець вдавлюваної будівельної конструкції Машина оснащена, щонайменше, однією другою вдавлювальною установкою (101), при цьому перша (4) та друга (101) вдавлювальні установки пристосовані для їх почергового встановлення на головні конструкції (12) у різних виконаннях машини, що пристосовані для вдавлювання будівельних конструкцій, що подібні ВІДПОВІДНО палям чи шпунту, причому перша вдавлювальна установка (4) включає в себе вертикальний стояк (44), який має проріз (53), що розташований з боку одного із двох протилежних торців головної конструкції (12) та пристосований для введення всередину стояка (44) вдавлюваної будівельної конструкції, що розташована наближено до вертикалі, а вдавлювальний механізм (59) встановлений всередині вертикального стояка (44) з можливістю примусового переміщення вздовж нього та вдавлювальної силової дії робочого елемента (62) на верхній торець вдавлюваної будівельної конструкції, а друга вдавлювальна установка (101) має вдавлювальний механізм (104), який пристосований для затискання робочим елементом (105) вдавлюваної будівельної конструкції із боків та покрокового зміщення місця затискання вдавлюваної будівельної конструкції до її верхнього торця по мірі й занурення Машина оснащена буровою установкою (5), яка змонтована на двох суміжних головних конструкціях (12) аналогічно вдавлювальній установці (4), при цьому бурова установка (5) включає в себе вертикальний стояк (66), на якому встановлений буровий механізм (75) з можливістю його примусового переміщення вздовж стояка (66), причому буровий інструмент (79) бурового механі 11 10856 12 (32) дещо менша від ширини (Ьг) другої частини зму (75) розміщений в плані в зоні зазору (S) між (38) паза (34), так щоб зазначена голівка (32) у головними конструкціями (12). першому положенні могла бути вставлена зверху Буровий інструмент (79) виконаний у вигляді в паз (34) та шляхом повороту у друге положення ущільнюючого бура (79), який пристосований для зафіксована від витягування із паза 34 шляхом утворення свердловини, практично, без видалення обпирання її верхніх поверхонь (39) у нижні поверґрунту. хні (40) першої частини (33) паза (34), затискач Вдавлювальна (4) та бурова (5) установки встановлені на одну спільну пару суміжних голо(27) має також притискач (41), який має виконану з вних конструкцій (12). першого його боку частину (42), що власне притискає полицю головної конструкції (12), виконаний з Базова конструкція (1) містить чотири головні протилежного другого його боку упор (43), що розконструкції (12), при цьому вдавлювальна (4) або ташований у другій частині (38) паза (34), та викобурова (5) установка встановлена на власну окренаний у його середній частині отвір для стрижня му пару суміжних головних конструкцій (12), а зазначений проріз (53), що пристосований для вве(28) анкерного болта (ЗО). дення всередину стояка (44) вдавлюваної На верхній частині кожної ходової конструкції будівельної конструкції, та буровий інструмент (79) (6) виконано, щонайменше, два паралельних один розташовані з боку одного і того ж самого торця одному пази (34). головної конструкції. Ходова конструкція (6) виконана, в основному, Вдавлювальна (4) та бурова (5) установки у вигляді балки коробчатого перерізу, на верхній з'єднані між собою так, щоб переміщуватись одчастині якої наварені дві пари довгомірних елеменим силовим механізмом (91). нтів, виконаних із прокатного профілю типу кутниГоловні конструкції (12) встановлені на ходові ка, швелера чи двотавра з утвореним між елеменконструкції (6) своїми частинами, що розташовані тами кожної пари пазу (34). біля їх торців. Корисна модель пояснена кресленнями, на На першу ходову конструкцію (6) головні консяких: трукції (12) встановлені своїми частинами, які розна Фіг. 1 представлене аксонометричне зобраташовані на відстані від їх першого торця, а на ження першого варіанту виконання машини, що другу - своїми частинами, що розташовані біля їх краще пристосована для вдавлювання паль або другого торця. інших подібних будівельних конструкцій (далі машина); Базова конструкція (1) оснащена, щонайменше, однією додатковою конструкцією (22), яка на Фіг.2 - вузол роз'ємного з'єднання балок встановлена на ходові конструкції (6) та розміщена самохідної базової конструкції машини; з боку одного із торців ходових конструкцій (6). на Фіг.З - затискна голівка спеціального анкерБазова конструкція (1) оснащена двома додатного болта за Фіг.2 у робочому положенні; ковими конструкціями (22), кожна з яких встановна Фіг.4 - перший варіант виконання машини, лена на ходові конструкції (6) та розміщена біля вид спереду; відповідного їй торця ходових конструкцій (6). на Фіг.5 - вузол А за Фіг.1; Додаткова конструкція (22) жорстко з'єднана з на Фіг.6 - вузол Б за Фіг.1; ходовими конструкціями (6) роз'ємними з'єднанна Фіг.7 - вузол В за Фіг.1; нями (13). на Фіг.8 - переріз вертикального стояка устаМашина оснащена множиною блокових контрновки для вдавлювання паль, шпунта або інших вантажів, які встановлені, щонайменше, на додатподібних будівельних конструкцій; кову конструкцію (22) та/або, щонайменше, на дві на Фіг.9 - нижня частина бурової установки; суміжні головні конструкції (12). на Фіг. 10 - вид ззаду на крокуючий гідравлічЗазначені роз'ємні з'єднання (13) будь-якої гоний силовий механізм для переміщення вдавлюловної конструкції (12) чи додаткової конструкції вальної чи бурової установок; (22) із будь-якою ходовою конструкцією (6) викона Фіг.11 - вид збоку на силовий механізм для нані таким чином, що головна (12) чи додаткова переміщення вдавлювальної чи бурової установок; (22) конструкція може бути з'єднана із ходовою на Фіг. 12 - аксонометричне зображення другоконструкцією (6), практично, у будь-якому полого варіанту виконання машини; женні вздовж останньої, а ходова конструкція (6) на Фіг.13 - другий варіант виконання машини, може бути з'єднана із головною (12) чи додатковид зверху; вою (22) конструкцією, практично, у будь-якому на Фіг.14 - аксонометричне зображення треположенні вздовж останньої. тього варіанту виконання машини; Зазначене роз'ємне з'єднання (13) головної на Фіг.15 - аксонометричне зображення четвеконструкції (12) із ходовою конструкцією (6) вклюртого варіанту виконання машини; чає в себе, щонайменше, два затискачі (27), кожен на Фіг. 16 - п'ятий варіант виконання машини, з яких має анкерний болт (ЗО), що має стриженьщо краще пристосована для вдавлювання шпунта, (28), з одного кінця якого виконана різь (29) для вид з торця головної балки; гайки (31), а на іншому кінці виконана голівка (32), на Фіг.17 - аксонометричне зображення шпунпристосована для розміщення її у відносно ширшій тової вдавлювальної установки, встановленої на першій частині (33) відкритого зверху пазу (34), головні балки базової конструкції; який виконаний на верхній частині кожної ходової на Фіг. 18 - аксонометричне зображення шпунконструкції (6), при цьому, ширина (Ь) голівки (32) тової вдавлювальної установки; суттєво більша від ширини (02) відносно вужчої другої частини (38) паза (34), а товщина (t) голівки 13 10856 14 на Фіг. 19, 20 - аксонометричні зображення із опорна напрямна 15 із рейкового профілю. Однак, вирізом верхньої та нижньої частин шпунтової у інших виконаннях опорна напрямна може бути вдавлювальної установки; виконана із іншого прокатного або зварного профілю, який має верхню частину (головку) 16, верхна Фіг.21, 22 - перший та другий варіанти виня поверхня 17 якої придатна для переміщення по конання засобу для створення зусилля, яке переній катків 18 анкерних візків 19, а нижні поверхні 20 шкоджає опусканню рухомої плити вдавлювальнопридатні для взаємодії із, наприклад, L-подібними го механізму шпунтової вдавлювальної установки. зачепами 21 анкерного візка 19, які пристосовані У першому варіанті виконання, який зображедля того, щоб за рахунок упору у зазначені нижні ний на кресленні за Фіг. 1, машина містить розтаповерхні 20 перешкоджати вільному підняттю аншовану, в основному, паралельно горизонтальній керного візка 19 відносно напрямної 15. Власне площині самохідну просторову базову конструкцію термін "анкерний" використаний у тому значенні, 1, яка пристосована для переміщення, наприклад, що візок 19 подібно анкерам має засоби, які перепо підкрановій рейковій колії 2, набраній із рейкошкоджають вільному відриву візка від напрямної вих полотен 3, та змонтоване на базову конструк15 зусиллям, яке виникає при вдавлюванні будівецію 1 робоче обладнання, яке може включати в льної конструкції. Спеціалісту очевидно, що у інсебе першу вдавлювальну установку 4, що приших виконаннях, наприклад, сама двотаврова гостосована краще для вдавлювання паль чи інших ловна балка 12 може бути використана як опорна подібних будівельних конструкцій (далі - пальова напрямна 15, при цьому верхня полиця головної вдавлювальна установка 4) та бурову установку 5. балки 12 буде зазначеною верхньою частиною 16 Базова конструкція 1 має дві розташовані паопорної напрямної 15, і поверхні 14 і 17 будуть ралельно одна одній ходові довгомірні конструкції одним і тим же фізичним об'єктом. Також очевидно 6, наприклад, типу коробчастих балок, до нижніх те, що опорна напрямна 15 може мати одну нижню частин яких приєднані, наприклад, два візки 7 з поверхню 20, наприклад, у разі виконання її із колесами 8, пристосованими для переміщення по швелера, а візок 19 один зачіп 21. Крім того, зарейкам 9 рейкових полотен 3. Кожен із візків 7 має мість катків 18 можуть бути використані повзуни із конструкцію, яка характерна для візків баштових антифрикційними полімерними прокладками або вантажопідйомних кранів і обладнаний електромеінші елементи подібного каткам чи повзунам приханічним приводом 10 коліс 8. У разі збільшення значення. маси машини для вдавлювання паль кількість візків 7 може бути збільшена, наприклад, до чотирьох У першому виконанні базова конструкція 1 (на кресленнях не показано). Вузли 11 з'єднання оснащена двома додатковими довгомірними консвізків 7 із ходовими балками 6 мають бути виконані трукціями типу балок 22, кожна з яких встановлена відповідно до кількості візків 7 відомим чином та на ходові балки (6) та розміщена біля відповідного пристосовані для забезпечення рівномірного наїй торця ходових балок 6. Додаткові балки 22 привантаження на колеса 8 та для самооріентації візстосовані для встановлення на них множини блоків 7 вздовж рейок 9. Частина візків 7 може бути кових контрвантажів 23 та гідростанції з пультом виконана без електромеханічного приводу 10, тобуправління 24. Додаткова балка 22 виконана, нато холостими (на кресленнях не показано). приклад, у вигляді двох паралельних один одному довгомірних елементів 25 двотаврового перерізу, На ходові балки 6 встановлені, щонайменше, які з'єднані між собою поперечинами 26 у єдину дві головні (мостові) довгомірні конструкції 12, які жорстку зварну конструкцію. Додаткові балки 22 розташовані із зазором (S) одна до одної у горизоорієнтовані, практично, перпендикулярно ходовим нтальній площині та виконані, наприклад, у вигляді балкам 6 і, за необхідності, з'єднані з ними роз'ємголовних (мостових) балок 12 двотаврового переними з'єднаннями, які аналогічні роз'ємним з'єдрізу, але можливі також інші виконання цих голонанням 13, як це описано вище для з'єднання говних (мостових) конструкцій. У першому виконанні ловних мостових балок 12 із ходовими балками 6. машини на першу ходову конструкцію 6 головні балки 12 встановлені своїми частинами, які розРоз'ємне з'єднання 13, наприклад, може вклюташовані на певній відділі від їх першого торця (на чати в себе в залежності від конструктивного варіФіг.1, 15 зображений ближнім) з утворенням конанту виконання базової конструкції 1 та розрахунсолей головних балок 12, а на другу ходову конскових навантажень до чотирьох затискачів 27, трукцію 6 головні балки 12 встановлені своїми часкожен з яких має спеціальний анкерний болт ЗО, тинами, що розташовані біля їх другого торця. що має стрижень 28, з одного кінця якого виконана різь 29 для гайок 31, а на іншому кінці виконана Головні балки 12 орієнтовані, практично, перголівка (затискна голівка) 32, пристосована для пендикулярно ходовим балкам 6 і з'єднані з ними розміщення її у відносно ширшій першій частині 33 роз'ємними з'єднаннями 13, які включають у себе елементи типу різьбових затискачів, що забезпеодного із двох відкритих зверху - і - чи Ачують утворення єдиної жорсткої рамної базової подібних паралельних один одному пазів 34, які конструкції 1. Причому зазначені роз'ємні з'єднанвиконані на верхній частині кожної ходової балки ня 13 виконані таким чином, що, по-перше, кожна 6. Затискна голівка 32 утворена двома циліндричголовна балка 12 може бути з'єднана із кожною ними деталями 35, які розташовані навпроти одна ходовою балкою 6 у будь-якому положенні вздовж одної з обох боків стрижня 28 та приварені до останньої, а, по-друге, кожна ходова балка 6 може останнього. Причому ширина b затискної голівки бути з'єднана із кожною головною балкою 12 у 32 дещо більша ширини Ьі першої частини 33 пазу будь-якому положенні вздовж останньої. 34, так щоб зазначена затискна голівка 32 могла На верхній поверхні 14 кожної головної (мосфіксуватись від повороту навколо поздовжньої вісі тової) балки 12 жорстко закріплена, наприклад, стрижня 28 та переміщення вздовж пазу 34 шля 19 10856 20 не з'єднання 89 може бути виконане, наприклад, у Якщо немає обмежень щодо розміру робочого вигляді пластин із отворами 90 для болтів. простору будівельного майданчику, найкраще виДля одночасного спільного примусового перекористовувати другий варіант виконання машини міщення пальової вдавлювальної 4 та бурової 5 за Фіг. 12, 13, для якого характерно найкраще виустановок їх з'єднують між собою, наприклад, за користання ваги контрвантажів 23. Цей варіант допомогою жорсткого елемента, який кінцями завідрізняється від третього варіанту за Фіг. 14 тим, кріплений на платформах 45, 67, при цьому, мащо головні балки 12 розташовані між додатковими шина може мати один спільний крокуючий гідравбалками 22. лічний силовий механізм 91. В інших виконаннях Машина може мати ще один (п'ятий) варіант машина має два окремих індивідуальних крокуювиконання, у якому вона найкраще пристосована чих гідравлічних силових механізмів 91 для передля вдавлювання шпунта. При цьому, базова міщення пальової вдавлювальної 4 та бурової 5 конструкція 1 складена, наприклад, так, як це поустановок. У будь-якому разі зазначений переміказано на Фіг. 12, 13, а замість пальової вдавлюващувальний механізм 91 включає в себе гідроцильної 4 та бурової 5 установок на напрямні 15 голіндр двосторонньої дії 92, корпус 93 та шток 94 ловних балок 12 за допомогою двох анкерних якого шарнірами з'єднані із відповідно першою 95 візків 19 встановлена вдавлювальна установка та другою 96 балками. На кінцевих частинах пер101 (див. Фіг. 16-20), яка краще пристосована для шої балки 95 закріплені повзуни 97, які пристосовдавлювання шпунта чи інших подібних будівельвані для ковзання, наприклад, по напрямних 15 них конструкцій (далі - шпунтова вдавлювальна головних мостових балок 12, а на повзунах 97 шаустановка 101). Тобто машина має робоче обладрнірами 98 закріплені поворотні упори 99, пристонання, яке складається із двох змінних компоненсовані для обпирання на вертикальні поверхні тів перший з яких (палева вдавлювальна 4 та буупорів 100, що із кроком встановлені вздовж голорова 5 установки) застосовується переважно для вних балок 12, та верхні горизонтальні поверхні 14 вдавлювання паль, а другий (шпунтова вдавлюваостанніх. Причому кожний упор 100 приварений до льна установка 101) - переважно для вдавлювання верхньої поверхні 14 головної балки 12 та поверхшпунта. ні підошви рейкового профілю напрямної 15. ТаШпунтова вдавлювальна установка 101 міским чином множина упорів 100 підвищує надійність тить каркас 102 із вузлами (109), що пристосовані кріплення напрямної 15 до верхньої поверхні годля роз'ємного кріплення засобів (19) для встаноловної балки 12. Кінці другої балки 96 з'єднані із влення установки 101 на базову конструкцію 1, та анкерними візками 19 або горизонтальними платчотирма вертикальними трубчастими напрямними формами 45 або 67 відповідно пальової вдавлю103, що розташовані в зазорі S між головними бавальної 4 або бурової 5 установок. лками 12, та шпунтовий покроковий вдавлювальний механізм 104 із робочим елементом у вигляді Машина у першому варіанті виконання за Фіг.1 двох затискних щік 105, які пристосовані для затикраще пристосована для вдавлювання паль у скання між ними стінки вдавлюваного шпунта та вздовж стіни існуючої будівлі, огородження котлопокрокового зміщення місця затискання стінки вану чи іншої перешкоди. Ще краще для вдавлюшпунта до його верхнього кінця по мірі його занування паль у безпосередній близькості біля будьрення за допомогою двох силових гідроциліндрів якої перешкоди пристосований четвертий варіант 106. виконання машини за Фіг. 15, який від першого варіанту за Фіг.1 відрізняється тим, що базова консКаркас 102 включає в себе двотаврову балку трукція (1) містить чотири головні конструкції 12. 107, стінка 108 якої розташована паралельно гоПри цьому і палева вдавлювальна установка 4 і ризонтальній площині. Причому, зазначені засоби бурова установка 5 встановлена на власну окрему (19) для встановлення шпунтової вдавлювальної пару суміжних головних конструкцій 12, а зазначеустановки на базову конструкцію 1 виконані у виний проріз 53, що пристосований для введення гляді анкерних візків 19, а зазначені вузли (109) всередину стояка 44 вдавлюваної будівельної для роз'ємного кріплення анкерних візків 19 викоконструкції, та бур 79 розташовані з боку одного і нані у вигляді консольних частин балки 107, у стінтого ж самого торця головної конструкції, який на ці 108 яких виконані отвори 109 для анкерних болФіг. 15 зображений ближнім. Базова конструкція тів ЗО роз'ємних з'єднань 68, якими анкерні візки містить тільки одну додаткову балку, яка встанов19 закріплені до кінцевих консольних частин балки лена на ходові балки 6 біля одного їх торця (даль107. У середній частині стінки 108 балки 107 виконього на Фіг. 15). Блокові контрвантажі 23 встановнаний прямокутний проріз 110 для шпунта та лені на зазначену додаткову балку 22 та на дві отвори, які розташовані безпосередньо біля поголовні балки 12 позаду бурової установки 5. лиць 111 балки 107 і форма яких пристосована для ведення в них кінців трубчастих напрямних Для роботи в умовах обмеженого робочого 103, на яких виконані зрізи 112 типу лисок які стипростору придатний також третій варіант виконанкуються із полицями 111 балки 107. Нижче балки ня машини за Фіг. 14, який від першого варіанту за 107 розташована нерухома плита 114 в центральФіг.1 відрізняється тим, що обидві додаткові балки ній частині якої виконаний прямокутний проріз для 22 відносно головних балок 12 розміщені з боку шпунта та отвори для трубчастих напрямних 103. одного торця ходових балок 6 (дальнього на Усі елементи каркаса 102 зварені між собою, при Фіг. 14). Головні балки 12 та додаткові балки 22 цьому трубчасті напрямні 103 між собою та із невстановлені на ходові балки 6 своїми частинами, рухомою плитою з'єднані пластинчастими поперещо розташовані біля їх торців, тобто без утворенчинами 115 та ребрами 116. Нижче нерухомої ня консолей. плити 114 трубчасті напрямні 103 з'єднані між со 21 10856 22 бою пластинчастими поперечинами 117. На нижніх затягування силою тертя фрикційного елементу поверхнях нерухомої плити закріплені вушка 118, з 132 всередину втулки 121, а при підніманні рухоякими першими шарнірами 119 з'єднані корпуси мої плити 129 гальмівне зусилля буде зменшувагідроциліндрів 106. У прорізі 110 закріплені дві тись внаслідок виштовхування силою тертя фрикпохилі пластини 120 для уловлювання кінця шпунційного елементу 132 із втулки 121 у бік фланця та та його правильної орієнтації. 136. Бажано, щоб кут р між горизонтальною площиною та геометричною лінією, що перетинає Шпунтовий покроковий вдавлювальний мехагеометричні осі шарнірів 124, 126, знаходився у нізм 104 включає в себе рухому плиту 129, яка має межах від 0 до 15 кутових градусів для положення виконані в її центральній частині прямокутний затискних щік 105, у якому вони здійснюють вдавпроріз для розміщення в ньому затискних щік 105 лювальну силову дію на вдавлювану будівельну та отвори, в яких розміщені втулки 121, які мають конструкцію. отвори, що пристосовані для ковзання по трубчастих напрямних 103. Усі елементи рухомої плити У іншому альтернативному варіанті виконання за Фіг.22, який є кращим із міркувань зменшення 129 зварені між собою, а втулки 121 між собою та енергетичних витрат, зазначений засіб 130 може із нерухомою плитою додатково з'єднані пластинбути виконаний у вигляді двох додаткових гідрочастими поперечинами 122. На нижніх поверхнях циліндрів 138, які шарнірами 139, 140 зв'язані із рухомої плити закріплені вушка 123, з якими третінерухомою 114 та рухомою плитами 129, при цьоми шарнірами 124 з'єднані перші кінці серг 125, му штокові порожнини 141 додаткових гідроциліндругі кінці яких четвертими шарнірами 126 з'єднані дрів 138 гідролініями 142 сполучені із поршневими із виконаними на тильних поверхнях затискних щік порожнинами 143 основних гідроциліндрів 106. 105 вушками 127. Вушка 127 другими шарнірами Поршневі порожнини 144 додаткових гідроцилінд128 зв'язані із штоками гідроциліндрів 106. Причорів 138 гідролініями 145 можуть бути сполучені із му відстань між першими шарнірами 119 менша гідробаком або засобом низького тиску, напривідстані між другими шарнірами 128, які розміщені клад, гідроакумулятором 146 із засобом регулювище четвертих шарнірів 126, що розміщені вище вання тиску в ньому. Змінюючи тиск в гідроакумутретіх шарнірів 124. ляторі 146 можна регулювати затискне зусилля на Обернені одна до одної фронтальні поверхні щоках 105. затискних щік 105 пристосовані для затискання між ними стінки шпунта і можуть мати насічку для Шпунтову вдавлювальну установку, що зопідвищення тертя між ними та поверхнею шпунта. бражена на Фіг. 18-20, можна пристосувати для вдавлювання паль, якщо очевидним для спеціаліДля забезпечення автоматичного затискання стів способом змінити конструкцію затискних щік щік 105 при висуванні штоків гідроциліндрів 106 105 та розміри деяких конструктивних елементів. вдавлювальний механізм 104 оснащений засобом Тобто терміни шпунт та паля необхідно розуміти у 130 для створення зусилля, яке перешкоджає опузначенні подібної їм будь-якої будівельної конссканню рухомої плити 129. трукції, якщо інше прямо не витікає із тексту опису У першому виконанні за Фіг.21 зазначений зачи формули корисної моделі. сіб 130 може бути виконаний у вигляді гальмівних пристроїв 131, кожен з яких пристосований для Машину використовують таким чином. створення регульованої сили тертя між його фрикНа підготовленій основі будівельного майданційним елементом 132, закріпленим на будь-якій чики із рейкових полотен 3 укладають рейкову частині рухомої плити 129, та відповідною напряколію 2, на якій із окремих вузлів збирають необмною 103. Фрикційний елемент 132 може бути хідний конструктивний варіант базової конструкції вмонтований у кожну втулку 121, наприклад, у ко1. Якщо необхідно вдавлювати палі чи інші подібні нічну частину 133 її отвору для напрямної 103 та конструкції на головні балки 12 встановлюють пабути утвореним із декількох секторів, форма двох леву вдавлювальну 4 та бурову 5 установки. В бічних протилежних одна одній поверхонь яких окремих випадках бурова установка 5 може не відповідає формі прилеглих до них поверхонь, а використовуватись, якщо це дозволяють властисаме конічної поверхні частини 133 та циліндричвості ґрунту. Далі встановлюють блокові контрванної поверхні трубчастої напрямної 103. Сектори тажі 23 та гідростанцію із пультом управління 24, фрикційного елементу 132 притиснуті всередину здійснюючи усі необхідні електричні та гідравлічні втулки 121 за допомогою пружного елемента 134, підключення. розташованого у регульованому зазорі 135 між Після закінчення робіт із складання та налаготорцем фрикційного елементу 132 (наприклад, дження машини її за допомогою електромеханічпакету тарілчастих пружин) та фланцем 136, який них приводів 10 візків 7 машину переміщують до закріплений до торця втулки 121 болтами 137, що місця виконання робіт. За допомогою крокуючого пристосовані для регулювання зазначеного зазору гідравлічного силового механізму 91 переміщують 135. Змінюючи силу затягування болтів 137, регубурову установку 5 до встановлення ущільнюючолюють гальмівне зусилля, та відповідно затискне го буру 79 над точкою вдавлювання палі. При зусилля на щоках 105, що є особливо важливим цьому для реверсування напрямку переміщення при застосуванні вдавлювального механізму 104 перекидають поворотні упори 99 у необхідне подля вдавлювання будівельних конструкцій, які моложення так, щоб вони мали змогу упиратися на жуть бути пошкоджені при затисканні, наприклад, праві або ліві вертикальні поверхні упорів 100. залізобетонних паль. Краще, якщо фрикційний Для буріння свердловини обертають бур 79 за елемент 132 розташований з боку нижнього торця допомогою мотор-редуктора 78 та забезпечують втулки 121, тоді при опусканні рухомої плити 129 опускання бурового механізму 75 під власною вагальмівне зусилля буде збільшуватись внаслідок гою підйомним канатним механізмом, обертаючи 23 10856 24 барабан лебідки 86 у напрямку змотування канату машину у виконанні, що показане на Фіг. 16-20, при 84. Після завершення буріння свердловини, оберцьому на головні балки 12 замість палевої вдавтаючи бур 79 у напрямку, що протилежний напрялювальної 4 та бурової 5 установок аналогічно із мку його обертання при бурінні, та одночасно підвикористанням анкерних візків 19 встановлюють німаючи буровий механізм 75 підйомним канатним шпунтову вдавлювальну установку 101. механізмом, обертаючи барабан лебідки 86 у наПісля закінчення робіт із складання та налагопрямку намотування канату 84, виймають бур 79 із дження машини її за допомогою електромеханічсвердловини та підіймають буровий механізм у них приводів 10 візків 7 переміщують до місця виверхнє положення. конання робіт. У виконаннях машини, що показані на Фіг. 1, За допомогою крокуючого гідравлічного сило12, 14 та характеризуються тим, що палева вдаввого механізму 91 наводять шпунтову вдавлювалювальна 4 та бурова 5 установки встановлені на льну установку 101 на точку вдавлювання шпунта спільні головні балки 12, після буріння свердловита вантажопідйомним краном через проріз 110 ни за допомогою крокуючого гідравлічного силововводять нижній кінець шпунта у вдавлювальну го механізму 91 відводять бурову установку 5 установку 101. вздовж головних балок від свердловини. ВантажоПластини 120 забезпечують уловлювання кінпідйомним краном палю встановлюють у свердлоця шпунта та правильну його орієнтацію відносно вину та тим же чи іншим механізмом 91 палеву затискних щік 105 так, щоб стінка шпунта розмісвдавлювальну установку 4 пересувають на палю тилась в зазорі між затискними щоками 105. до введення її в середину стояка 44 через проріз Останні під дією направленого вверх зусилля гід53. Пальовий покроковий вдавлювальний мехароциліндрів 106 встановлюються так, що зазор між нізм 59 включають на висування штока гідродомкними зверху більший ніж внизу, що полегшує зарата 61, при цьому плита 62 обпирається на оговедення у зазначений зазор стінки шпунта. ловок палі та вчиняє на нього вдавлювальну Маніпулюючи шпунтом за допомогою вантасилову дію. Після повного висування штоку гідрожопідйомного крана замкову частину нижнього домкрата 61 та вдавлювання палі на один крок кінця шпунта заводять у замкову частину верхньовключають гідродомкрат 61 на втягування його го кінця раніше вдавленого шпунта. При цьому штока і одночасно обертають барабан лебідки 60 внаслідок специфічної кінематики вдавлювального в напрямку змотування з нього канату 56 канатномеханізму 104 щоки 105 мають певну свободу руху го підйомного механізму. Після повного втягування і не заважають необхідним маніпуляціям із шпунштока гідродомкрата 61 та відповідного опускання том. платформи 58 під власною вагою вдавлювального Для вдавлювання шпунта силові гідроциліндри механізму 59 зазначений механізм автоматично 106 включають на висування їх штоків, при цьому фіксується до вертикального стояка 44 введенням внаслідок того, що засіб 130 створює зусилля, яке у вікна 49 фіксаторів, наприклад, під дією пружин. перешкоджає опусканню рухомої плити 129, серги У такому положенні вдавлювальний механізм 59 125 повертаються так, що затискні щоки 105 переготовий до здійснення аналогічним способом вдаміщуються вниз і у напрямку одна до одної до обвлювання палі на наступний крок. Після повного пирання їх фронтальних поверхонь у поверхні стівдавлювання палі виключають зазначені фіксатонки шпунта. Причому щоки 105 мають певну ри, тобто їх унеможливлюють введення у вікна 49, свободу для того, щоб компенсувати певні обмеза допомогою канатного підйомного механізму жені зміщення шпунта і правильно встановлювапіднімають вдавлювальний механізм 59 у верхнє тись відносно його стінки без виникнення суттєвих положення, обертаючи барабан лебідки 60 в надодаткових навантажень в елементах конструкції прямку намотування на нього канату 56, та знову вдавлювальної установки. Після затискання стінки включають фіксатори. шпунта щоками 105 останні здійснюють вдавлювальну силову дію на шпунт, який внаслідок цього У виконанні машини, що показане на Фіг.15 та вдавлюється в грунт. По мірі опускання шпунта характеризується тим, що палева вдавлювальна 4 опускається рухома плита 129, при цьому втулки та бурова 5 установки встановлені на окремі дві 121 ковзають по трубчастих напрямних 5. Після пари головних балок 12, після буріння свердловиповного висування штоків гідроциліндрів 106 і відни переміщують машину вздовж рейкової колії 2 повідно вдавлювання шпунта на перший крок гіддо встановлення свердловини в зоні зазору S між роциліндри 106 перемикають на втягування штотими головними балками 12, на які встановлена ків, при цьому спочатку щоки 105 переміщуються пальова вдавлювальна установка 4. Вантажопідтрохи вверх і у напрямку одна від одної, а після йомним краном палю встановлюють у свердловизвільнення стінки шпунта рухома плита 129 підніну та механізмом 91 палеву вдавлювальну устамається у верхнє положення, і у такому стані поновку 4 пересувають на палю до введення її в кроковий вдавлювальний механізм 104 готовий до середину стояка 44 через проріз 53. Вдавлювання здійснення аналогічним способом вдавлювання палі здійснюють так, як це описано вище. шпунта на наступний крок. Якщо необхідно вдавлювати шпунт чи інші подібні конструкції на рейковій колії 12 складають w Г'!Ф G'J!
