Настил підлоги

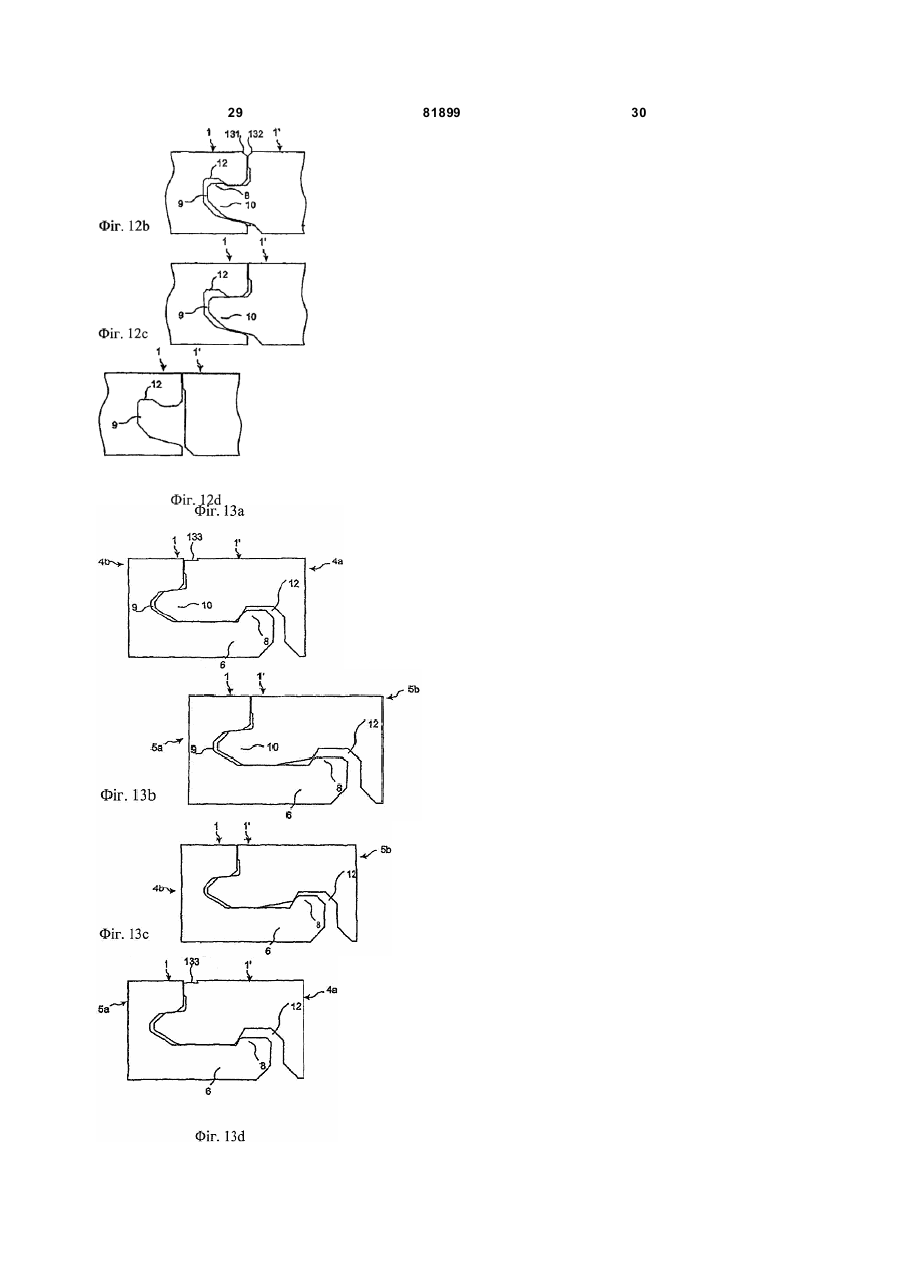

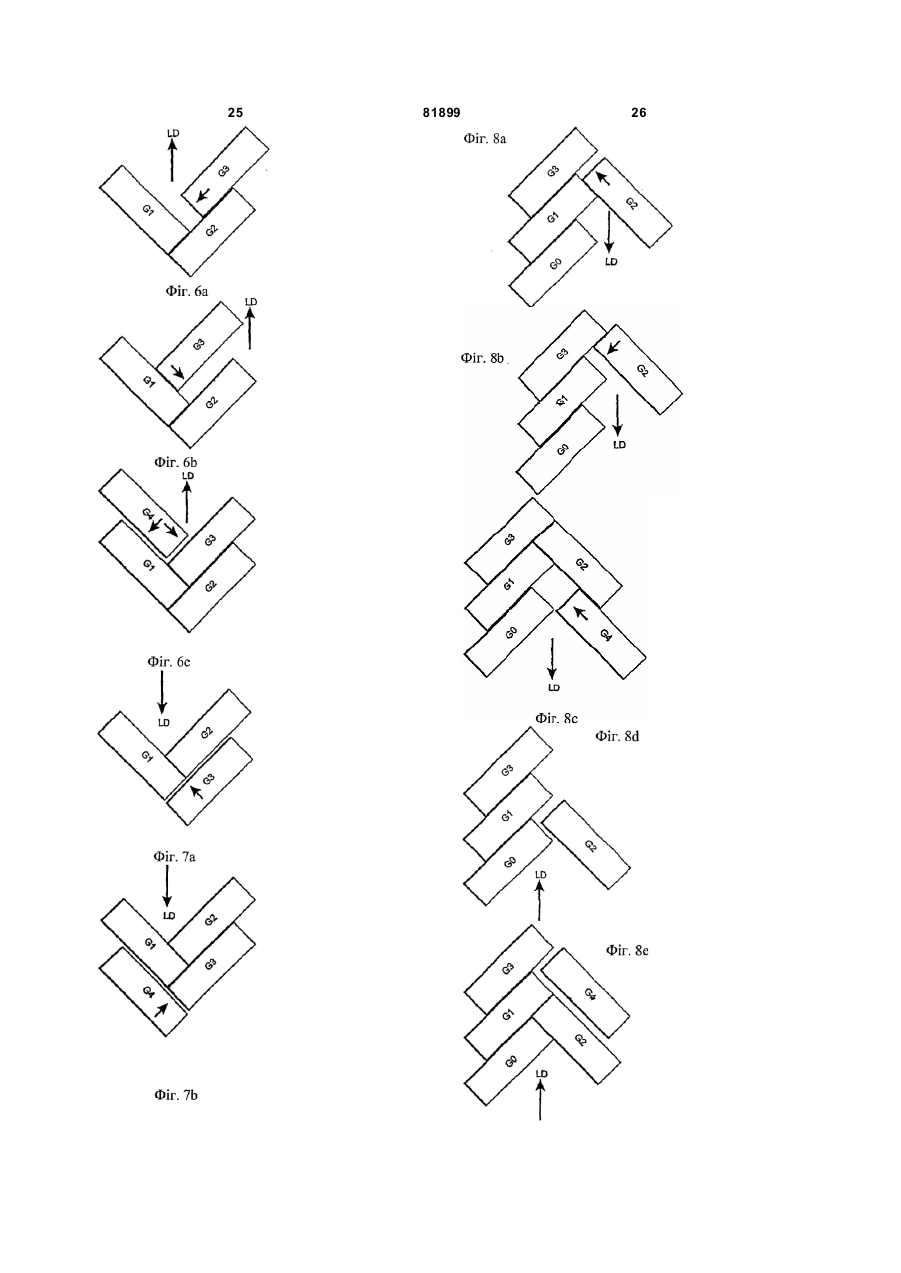

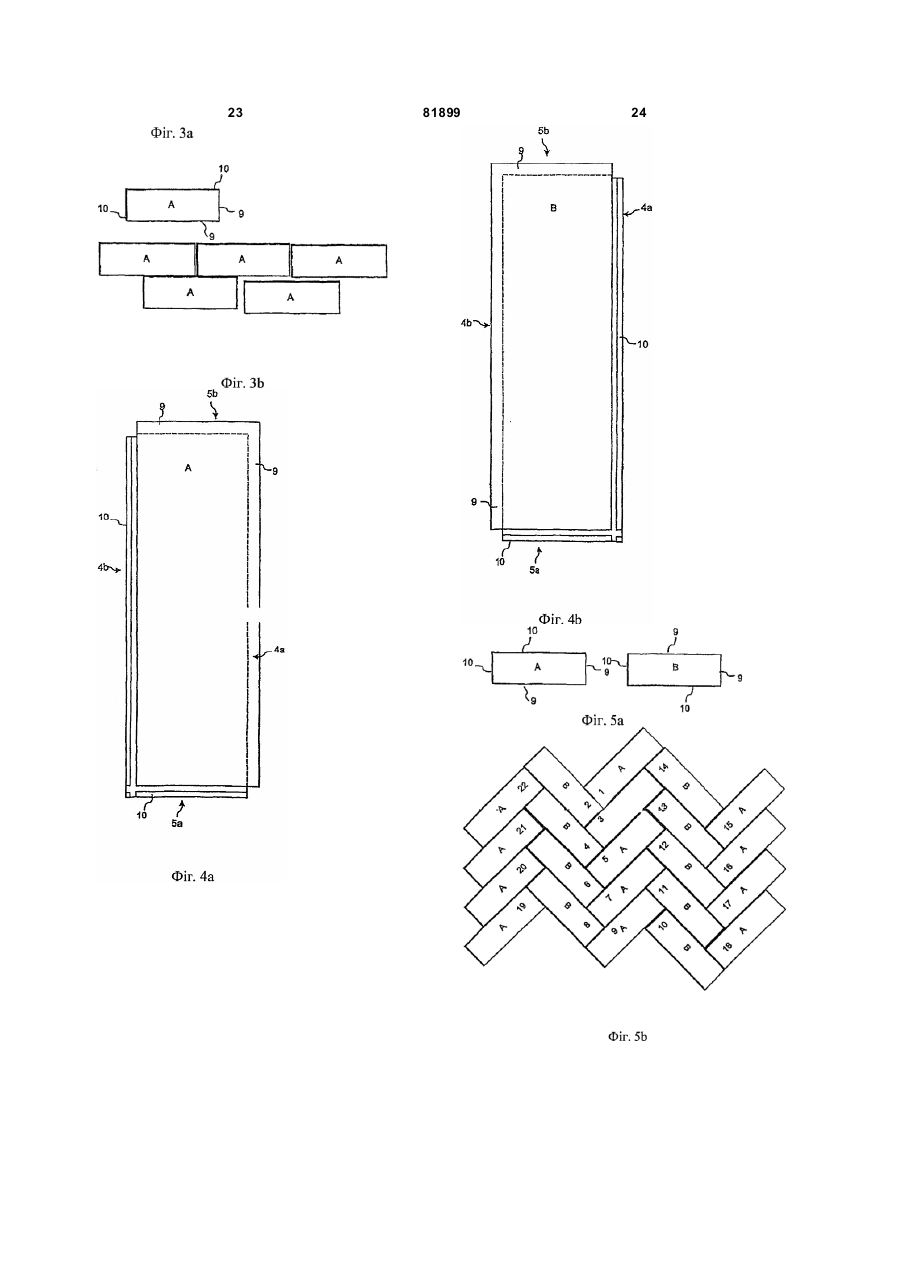

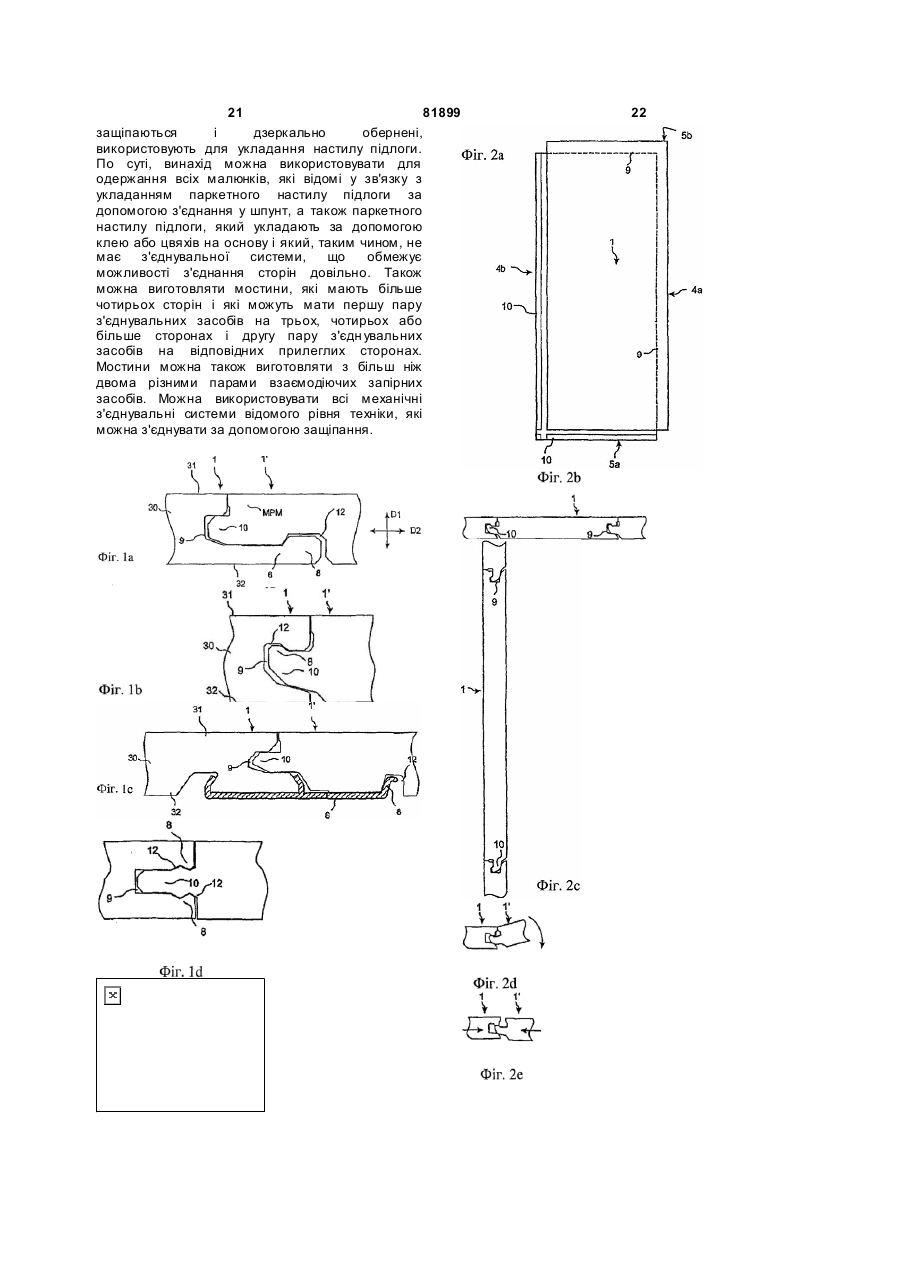

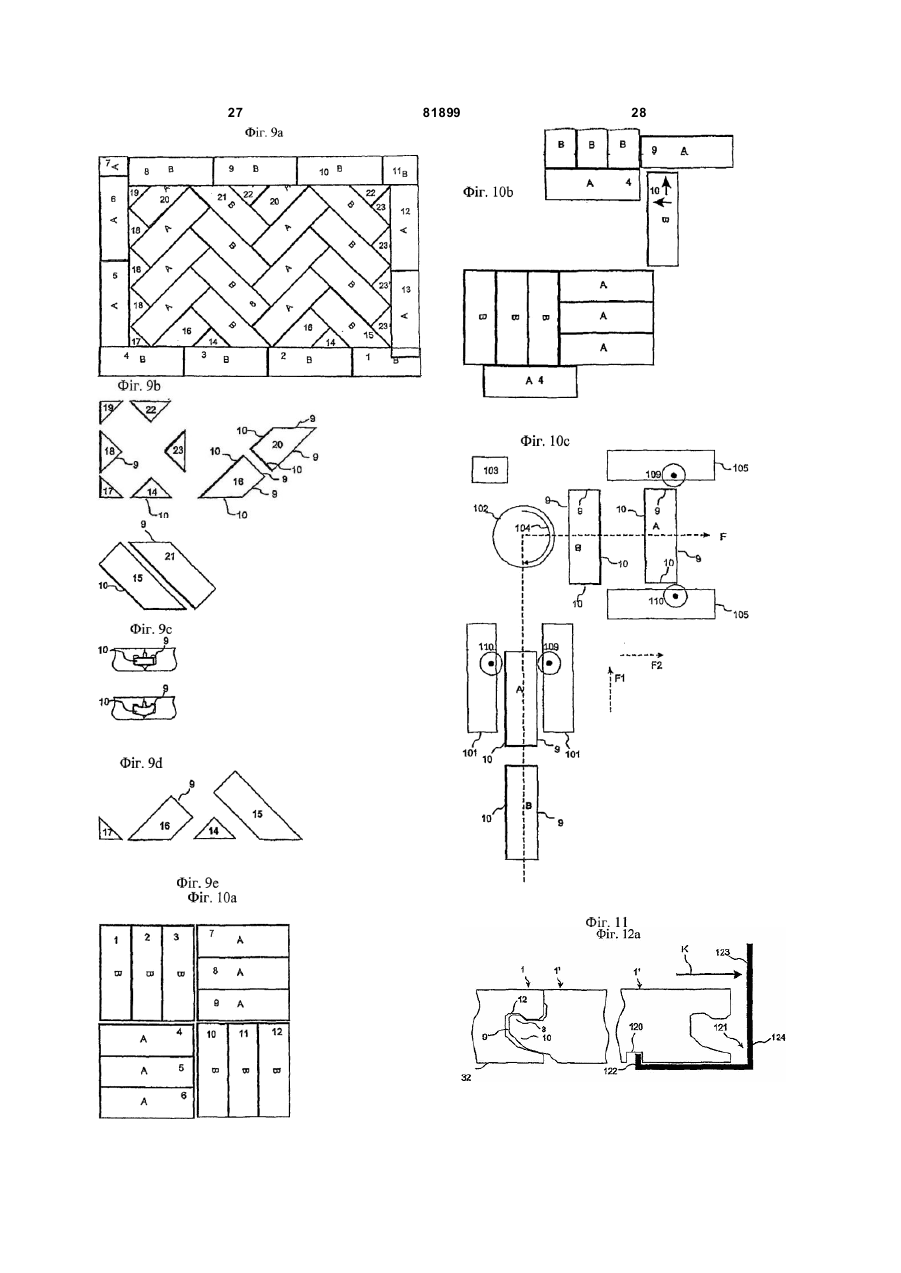

1. Настил підлоги, який містить прямокутні мостини (1, 1') з довгими сторонами (4а, 4b) і короткими сторонами (5a, 5b), причому мостини з'єднані малюнком "в ялинку", довга сторона (4a) до довгої сторони (4b) і довга сторона (4a, 4b) до короткої сторони (5b, 5a), при цьому довгі сторони (4a, 4b) мають пари протилежних перших механічних з'єднувальних засобів, які містять шпунт (10) та паз (9) шпунта для блокування вказаних мостин у вертикальному напрямку (D1), який відрізняється тим, що настил підлоги містить мостини з поверхнею з ламінату, при цьому настил підлоги містить другі механічні з’єднувальні засоби, які включають запірний елемент (8), що виступає ввер х, на одній довгій стороні, який взаємодіє з запірним пазом (12) на іншій довгій стороні сусідньої мостини для блокування разом вказаних мостин в горизонтальному напрямку (D2), тим самим з’єднувальні засоби здійснюють блокування відносно один одного як в горизонтальному, так і у вертикальному напрямках (D2 і D1, відповідно) за допомогою повороту всередину, тим самим шпунт (10) розміщується в пазу (9) шп унта, а запірний елемент (8) входить в запірний паз (12). 2. Настил підлоги за п.1, який відрізняється тим, що щонайменше одна з коротких сторін (5а, 5b) мостин забезпечені з'єднувальними засобами (9,10), причому настил підлоги містить мостини двох різних типів (А і В, відповідно), при цьому з'єднувальні засоби (9, 10) мостини одного типу 2 (19) 1 3 81899 4 з вказаних коротких сторін (5a) відносно іншої сторін відрегульований в залежності від однієї з довгих сторін (4a) як в горизонтальному відповідного запірного елемента на одній з довгих (D2), так і у вертикальному (D1) напрямках, при кромок, так що розщіпання і, отже, роз’єднання цьому з’єднувальні засоби мостин виконані з може мати місце при меншому розтягуючому можливістю забезпечення з’єднання з зусиллі, ніж на довгій кромці. блокуванням у першому напрямку в площині 12. Настил підлоги за будь-яким із попередніх мостини за допомогою щонайменше защіпання і пунктів, який відрізняється тим, що мостини з’єднання з блокуванням у другому напрямку в мають приблизно розмір дерев’яних блоків в площині мостини за допомогою повороту традиційному малюнку паркету підлоги. всередину і/або защіпання. 13. Настил підлоги за п.12, який відрізняється 8. Настил підлоги за п.7, який відрізняється тим, тим, що мостини мають ширину між 7 і 9 см, а що дві взаємно перпендикулярні кромкові частини довжину – між 40 і 80 см. (4a, 5b і 4b, 5a відповідно) мостини мають по суті 14. Настил підлоги за будь-яким з попередніх ідентичні з’єднувальні засоби (9, 10). пунктів, який відрізняється тим, що настил 9. Настил підлоги за п.7 або 8, який відрізняється підлоги укладений плаваючим чином. тим, що з'єдн увальні засоби виконані з 15. Настил підлоги за будь-яким з попередніх можливістю роз’єднання за допомогою пунктів, який відрізняється тим, що з’єднання розщіпання. підлоги щонайменше частково виконане за 10. Настил підлоги за п.9, який відрізняється тим, допомогою клею, нанесеного на короткі сторони що з'єднувальні засоби в першому напрямку і/або довгі сторони або під мостини. виконані з можливістю роз’єднання з меншим 16. Настил підлоги за будь-яким з попередніх розтягуючим зусиллям, ніж з’єднувальні засоби у пунктів, який відрізняється тим, що довга сторона другому напрямку. (4a) забезпечена декоративним пазом (133), який 11. Настил підлоги за п.10, який відрізняється виконаний тільки в одній з довгих кромок. тим, що запірний елемент на одній з коротких Винахід відноситься загалом до області з'єднувальних систем для мостин. Винахід відноситься, з одного боку, до з'єднувальної системи для мостин, які можна з'єднувати механічним способом у різних конфігураціях, і, з іншого боку, до мостин, забезпечених такою з'єднувальною системою, та до різних способів їх укладання. Винахід особливо придатний для використання у механічних з'єднувальних системах, виконаних як єдине ціле з мостинами, наприклад, типів, описаних і показаних у [документах WO94/26999, WO96/47834, WO96/27721, WO99/66151, WO99/66152, WO00/28171, SE0100100-7 і SE0100101-5], які наведені як посилання, але також придатний для використання в інших з'єдн увальних системах для укладання настилу підлоги. Більш конкретно, винахід відноситься насамперед до з'єднувальних систем, які дозволяють укладати головним чином знімні підлоги з малюнками, що послідовно укладаються. Даний винахід особливо придатний для використання зі знімними дерев'яними підлогами і ламінатними підлогами, такими як підлоги з масивної деревини, паркетні підлоги, ламінатні підлоги з поверхневим шаром з пресованого ламінату або безпосередньо накладеного ламінату. Паркетні підлоги часто складаються з поверхневого шару деревини, серцевини і вирівнювального шару, і їх формують у вигляді прямокутних мостин, що з'єднуються як вздовж довгих сторін, так і вздовж коротких сторін. Ламінатні підлоги виготовляють з поверхневого шару і вирівнювального шару, що накладається на матеріал серцевини, який складається з деревного волокна, такого, як волокно високої щільності. Даний варіант може бути виготовлений за допомогою приклеювання заздалегідь виготовленого декоративного шару з пресованого ламінату. Даний декоративний шар виготовляють у процесі окремої операції, коли множину просочених листів паперу спресовують під високим тиском і при високій температурі. Однак найбільш поширеним у наш час способом виготовлення ламінатних підлог є спосіб безпосереднього ламінування, який базується на більш сучасному принципі, відповідно до якого і виготовлення декоративного шару ламінату, і прикріплення до деревно-волокнистої плити відбувається у процесі однієї виробничої операції. Просочені листи паперу накладають безпосередньо на плиту і пресують під тиском і при високій температурі без застосування склеювання. Наведений нижче опис відомого рівня техніки, проблем відомих систем, а також задач і ознак винаходу, таким чином, буде прикладами, що не вносять обмежень, призначеними, головним чином, для цієї області застосування. Однак потрібно розуміти, що винахід можна використовува ти з довільними мостинами, які призначені для з'єднання різними малюнками за допомогою механічної системи з'єднання. Таким чином, винахід можна також застосовувати з підлогами, що мають поверхню з пластмаси, лінолеуму, корка, лакованого деревного волокна, синтетичного волокна і т.п. Традиційні ламінатні і паркетні підлоги звичайно укладають вільно, тобто без клею, на наявну чорну підлогу, яка може не бути абсолютно 5 81899 6 гладкою або рівною. Будь-які нерівності запірного елемента або запірним пазом до згладжують за допомогою підкладкового матеріалу запірного паза. Це означає, що укладання по суті у вигляді, наприклад, картону, корка або спіненої обмежене виконанням паралельних рядів. З пластмаси, які укладають між мостинами і чорною використанням такого технічного прийому підлогою. Знімні підлоги даного типу звичайно неможливо укладати традиційні паркетні стикують за допомогою шпунтових з'єднань, що конфігурації, в яких мостини з'єднують довгою склеюються, (тобто з'єднань зі шпунтом на одній стороною до короткої сторони паркетним мостині і шпунтовим пазом на мостині, що малюнком "в ялинку" або різними формами з'єднується з нею) на довгій стороні і короткій ромбічних малюнків. стороні. При укладанні панелі з'єднують у Такі малюнки, що послідовно укладаються, горизонтальній площині, при цьому шпунт, що укладали з великої кількості дерев'яних мостин виступає, який проходить вздовж кромки стику придатних розмірів і конфігурації та приклеювали однієї мостини, вставляють у шпунтовий паз до чорної підлоги відповідно до необхідного вздовж кромки стику мостини, що з'єднується з малюнка, після чого, можливо, йшло циклювання нею. Використовують один і той же спосіб як на для одержання гладкої поверхні підлоги і довгій стороні, так і на короткій стороні, і мостини завершальна обробка, наприклад, у вигляді звичайно укладають паралельно довгою стороною покриття лаком або масляною фарбою. Відповідно до довгої сторони і короткою стороною до короткої до даного технічного прийому, дерев'яні мостини сторони. не мають яких-небудь запірних засобів, оскільки їх На додаток до таких традиційних настилів прикріплюють клеєм до чорної підлоги. підлог, які стикують за допомогою шпунтових Інший відомий спосіб укладання послідовних з'єднань, що склеюються, в останні роки були малюнків передбачає формування у дерев'яних розроблені мостини, які не потребують мостинах пазів вздовж усіх кромок мостини. Коли використання клею, але які, замість цього, з'єднані дерев'яні мостини потім укладають, у пази у механічним способом за допомогою так званих необхідних положеннях вставляють шпунти . Це механічних з'єднувальних систем. Дані системи забезпечує одержання підлоги, в якій дерев'яні містять з'єднувальні засоби, які блокують мостини мостини зафіксовані у вертикальному напрямі у горизонтальному і вертикальному напрямах. відносно одна одної шпунтами, що входять у Ме ханічні з'єднувальні системи можна формувати зачеплення зі шпунтовими пазами сусідніх за допомогою механічної обробки серцевини дерев'яних мостин. За необхідності, даний спосіб мостини. В альтернативному варіанті, частини доповнюється склеюванням для блокування з'єднувальної системи можуть бути виконані з підлоги у горизонтальних напрямах і для окремого матеріалу, який інтегрований в мостину, блокування підлоги у вертикальному напрямі тобто вже з'єднаний з мостиною при її відносно чорної підлоги. виготовленні на фабриці. Мостини стикують, тобто У [документі US-1787027 (Wasleff)] описана з'єднують або зчіплюють між собою за допомогою інша система для укладання паркетної підлоги "в різних комбінацій відносного повороту, защіпання і ялинку". Система містить множину дерев'яних вставки вздовж кромки стику у з'єднаному мостин, які укладають на чорну підлогу для положенні. Під взаємним з'єднанням тут мається формування підлоги з малюнком "в ялинку". Кожну на увазі, що мостини із з'єднувальними засобами дерев'яну мостину забезпечують набором зі механічно з'єднують з блокуванням в одному шпунтів і шп унтови х пазів, які проходять вздовж напрямі, наприклад, у горизонтальному або частин кожної кромки дерев'яної мостини. Коли вертикальному. Однак під блокуванням відносно дерев'яні мостини укладають малюнком "в одна одної мається на увазі, що мостини ялинку", шп унти і шпун тові пази будуть блокуються відносно одна одної як у взаємодіяти один з одним таким чином, що горизонтальному, так і у вертикальному напрямі. дерев'яні мостини механічно зчіплюються одна з Принциповими перевагами знімних підлог з одною з блокуванням як у вертикальному, так і у механічними з'єднувальними системами є те, що горизонтальному напрямах. Однак шпунти і їх можна укладати швидко і легко завдяки різним шпунтові пази, показані у документі Wasleff, є комбінаціям повороту всередину та защіпання. Їх формами класичного типу, тобто вони не можуть також можна легко знімати і знову защіпатися або з'єднуватися з поворотом відносно використовува ти в якому-небудь іншому місці. один одного, і ефект блокування досягається Всі відомі у наш час механічні з'єднувальні тільки тоді, коли множина дерев'яних мостин системи, а також настили підлоги, призначені для укладена і з'єднана одна з одною, формуючи стикування за допомогою клею, мають засоби, що підлогу. Система, що відповідає документу блокують по вертикалі, які блокують мостини у Wasleff, складається з двох типів дерев'яних поперечному напрямі відносно площини поверхні мостин, які мають дзеркально обернене мостин. Засіб блокування по вертикалі розташування шпунтів і шпунтови х пазів. складається зі шпунта, який входить у паз у Конструкція з'єднувальної системи така, що для сусідній мостині. Таким чином, мостини формування показаних шпун тових пазів необхідно неможливо з'єднувати пазом до паза і шпунтом до використовува ти кінцеву фрезу. Це є недоліком, шпунта. Крім того, система блокування по оскільки механічна обробка з використанням горизонталі, як правило, містить запірний елемент кінцевої фрези - відносно малопродуктивна на одній стороні, який взаємодіє із запірним пазом виробнича операція. на іншій стороні. Таким чином, мостини У [документі US 4426820 (Terbrack)] описано, неможливо з'єднувати запірним елементом до що мостини можна з'єднувати довгою стороною до 7 81899 8 короткої сторони, якщо підлога складається з прямокутними та, за необхідності, можуть також мостин двох різних конфігурацій із з'єднувальною мати різні малюнки або інші декоративні ознаки, системою, яка передбачає укладання з простим орієнтовані у різних напрямах. поворотом всередину, при цьому мостини у Відповідно до першого аспекту, даний винахід зчепленому стані не можуть зміщуватися відносно включає систему для створення настилу підлоги, одна одної, і мостини не можуть з'єднуватися за що містить чотирикутні мостини, які з'єднані допомогою защіпання. Крім того, на Фіг.11 і 23 механічним способом, причому у вказаній системі показані мостини, які мають конфігурацію, окремі мостини мають розташовані вздовж їх дзеркально обернену відносно одна одної. Однак чотирьох кромкових частин пари протилежних в описі це не розкрито докладно. У стовпці 5, з'єднувальних засобів для блокування подібних рядках 10-13 міститься вказівка на те, що можна сусідніх мостин як у вертикальному, так і в з'єднувати коротку сторону з довгою стороною. горизонтальному напрямах (D1 і D2, відповідно), Однак не показано, як можна стикувати завершену при цьому з'єднувальні засоби мостин виконані підлогу з використанням таких мостин для таким чином, що вони забезпечують блокування формування малюнка. Внаслідок неможливості відносно один одного у першому напрямі у зміщення у з'єднаному положенні і неможливості площині мостини за допомогою, щонайменше, защіпання, при використанні мостин, описаних защіпання і блокування відносно один одного у Terbrack, неможливо одержати підлогу типу, до другому напрямі у площині мостини за допомогою якого відноситься даний винахід. повороту всередину і/або защіпання. Крім того, У [документі US 5295341 (Kajiwara)] описані система містить мостини двох різних типів А і В, мостини, що защіпаються, які мають дві різні довгі відповідно, причому з'єднувальні засоби мостини сторони. Одну частину довгої сторони одного типу А вздовж однієї пари протилежних забезпечують пазом, а іншу частину забезпечують кромкових частин знаходяться у дзеркально шпунтом. Такі мостини не можуть зміщуватися оберненому положенні відносно відповідних відносно одна одної у зчепленому положенні. Вони з'єднувальних засобів вздовж такої ж пари складні у виробництві і не можуть протилежних кромкових частин мостини іншого використовува тися для одержання необхідного типу В. малюнка. Перевага даного винаходу полягає у тому, що У [публікації "Boden Wand Decke" (Domotex), мостини можна укладати довгою стороною до січень 1997p.], показана ламінатна підлога, в якій короткої сторони малюнками, які послідовно мостини з різними поверхнями з'єднують для укладаються, і що з'єднання можна виконувати формування підлоги, що має простий малюнок. швидко і легко у всіх альтернативних варіантах Також показано, що мостини з'єднують довгою укладання, які можна використовува ти при стороною до короткої сторони, але тільки таким укладанні у всіх чотирьох напрямах від центра. чином, що всі короткі сторони, які з'єднують з Дзеркально обернені з'єднувальні системи довгою стороною, проходять по прямій лінії. Отже, можуть не бути ідентичними для забезпечення це варіант системи відомого рівня техніки. з'єднання. Поверхні, які не виконують активних Всі відомі підлоги, які укладають малюнком "в функцій у засобах блокування по вертикалі і ялинку", звичайно мають поверхню з деревини. горизонталі, можуть, наприклад, відхилятися одна Згадки про те, що підлоги з ламінату можна від одної. Наприклад, зовнішня частина шпунта і укладати малюнком "в ялинку", не відомі. Така внутрішня частина паза можуть бути різними. підлога з ламінату має такий же зовнішній вигляд, Відповідно до другого аспекту, даний винахід як і підлога з даної деревини, але може включає систему для виготовлення настилу виготовлятися зі значно меншими витратами і підлоги, який містить чотирикутні мостини, з'єднані може мати кращі характеристики відносно механічним способом, причому у вказаній системі довговічності і ударостійкості. окремі мостини мають розташовані вздовж їх Задачею даного винаходу є одержання чотирьох кромкових частин пари протилежних мостин, з'єднувальних систем, способів з'єднувальних засобів для блокування між собою укладання, способів виготовлення і способу подібних сусідніх мостин, щонайменше, по демонтажу, які дають можливість створювати вертикалі, при цьому пари протилежних підлогу, що складається з прямокутних мостин, які з'єднувальних засобів мостин, щонайменше, у з'єднуються механічним способом з одержанням першому напрямі у площині мостини виконані так, малюнків, що послідовно викладаються, довгою що вони забезпечують блокування як по стороною до короткої сторони, причому підлога горизонталі, так і по вертикалі за допомогою може бути розібрана і використана знову. Ін шою повороту всередину і/або защіпання. Крім того, задачею є одержання таких підлог з меншими дана система містить мостини двох різних типів, витратами, ніж це можливо у наш час, за рахунок причому з'єднувальні засоби мостин одного типу раціонального виробництва і монтажу мостин вздовж однієї пари протилежних кромкових частин малюнками, що послідовно викладаються. знаходяться у дзеркально оберненому положенні Особливою задачею є одержання таких підлог з відносно відповідних з'єднувальних засобів вздовж поверхневим шаром з пресованого ламінату або такої ж пари протилежних кромкових частин безпосередньо накладеного ламінату. Терміни мостин іншого типу. "довга сторона" і "коротка сторона" використані Відповідно до третього аспекту, даний винахід для полегшення розуміння. Відповідно до включає настил підлоги, який сформований за винаходу, мостини можуть бути також допомогою однієї з описаних вище систем. квадратними або поперемінно квадратними і Відповідно до четвертого аспекту, даний винахід 9 81899 10 включає комплект мостин для укладання такого Відповідно до дев'ятого і десятого аспектів, настилу підлоги. Такий комплект може давати даний винахід стосується захоплюючого перевагу при збуті, оскільки споживач, при інструмента, а також способу демонтажу придбанні такого комплекту, може одержати набір описаного вище настилу підлоги. мостин, які вже припасовані одна до одної. Це дає Відповідно до одинадцятого аспекту, даний особливу перевагу, якщо у процесі виробництва винахід містить систему для виготовлення настилу можуть відбуватися зміни, наприклад, кольору підлоги, що містить прямокутні мостини, з'єднані поверхні або допускання з'єднувальних засобів. малюнком "в ялинку", з поверхневим шаром з Відповідно до п'ятого аспекту, даний винахід пресованого ламінату або безпосередньо включає закладні елементи, які мають, накладеного ламінату, причому у вказаній системі щонайменше, одну похилу кромку і які мають окремі мостини мають розташовані вздовж їх розташовані вздовж їх кромкових частин довгих сторін пари протилежних механічних з'єднувальні засоби для взаємодії з сусідніми з'єднувальних засобів для зчеплення однієї з мостинами. Такі закладні елементи можуть одною подібних сусідніх мостин з блокуванням як у сприяти істотною мірою при монтажі підлоги з вертиальному, так і у горизонтальному напрямі малюнком, що послідовно укладається, таким, як (D1 і D2, відповідно). У даному варіанті здійснення малюнок "в ялинку", завдяки можливості швидко і винаходу короткі сторони можуть не мати взагалі ефективно укладати мостини під кутом одна до яких-небудь запірних засобів, оскільки мостини одної, що відрізняється від 90°. Оскільки закладні вузькі, і короткі сторони утримуються довгими елементи також забезпечені з'єднувальними сторонами. Однак короткі сторони можуть мати засобами, можна одержувати настил підлоги з описані вище вертикальні і/або горизонтальні малюнком "в ялинку", в якому і рама, і сам настил механічні з'єднувальні засоби, і збирання підлоги "в ялинку" механічно з'єднані таким чином, що вся можна також частково виконувати з підлога утримується як єдине ціле механічним використанням клею, який наносять на короткі способом. сторони і/або довгі сторони або під мостини. Відповідно до шостого аспекту, даний винахід Ме ханічні з'єднувальні засоби на довгих сторонах включає запірну смугу для з'єднання між собою направляють мостини та істотно полегшують мостин, забезпечених ідентичними укладання також у випадках, коли використовують з'єднувальними елементами. Вона може клей. використовува тися, наприклад, у випадках, коли Якщо довжина довгої сторони у декілька разів закладний елемент недоступний, або якщо хтось перевищує довжину короткої сторони, наприклад, вирішить формувати всі закладні елементи з у два, три, чотири і т.д. рази більше довжини ідентичними з'єднувальними засобами по всьому короткої сторони, можна створювати симетричні периметру, наприклад, для зменшення кількості малюнки. Якщо з'єднувальна система може варіантів закладних елементів. забезпечувати з'єднання з поворотом, можна Відповідно до сьомого аспекту, даний винахід здійснювати дуже швидке укладання, наприклад, включає спосіб раціонального виготовлення коли довгі сторони укладають з поворотом мостин, що мають описану вище систему. всередину, а короткі сторони з'єднують із Перевагою ідентичних і таких, що мають защіпанням. дзеркально обернену конфігурацію, з'єднувальних З'єднувальні системи на довгих сторонах і систем, які відповідають винаходу, є те, що коротких сторонах можуть складатися з різних мостини можна виготовляти раціонально, хоча матеріалів або з одного матеріалу, що має різні вони включають два різних типи, наприклад, якості, наприклад, з деревини або фанери з різних мостини типу А і мостини типу В, які мають деревних матеріалів або з волокна, або з листових ідентичні, але дзеркально обернені з'єднувальні матеріалів на деревній основі, таких, як волокнисті системи на довгій стороні і короткій стороні у матеріали високої щільності, середньої щільності порівнянні з мостинами типу А. Всі довгі сторони або деревно-волокнистих плит різних типів. У мостин А і В можна піддавати механічній обробці, з'єднувальній системі можна також наприклад, на першому станку. Потім мостини А використовува ти алюміній. Це може приводити до направляють до іншого станка, де механічній зниження виробничих витрат і поліпшення роботи обробці піддають короткі сторони. Однак мостини, при з'єднанні з поворотом всередину, вставці які необхідно забезпечити дзеркально оберненими вздовж з'єднувальної кромки, защіпанні, а також з'єднувальними системами, наприклад, мостини В, до збільшення довговічності. повертають на 180° у тій же площині перед Тепер винахід буде описаний більш детально обробкою коротких сторін. Таким чином, два типи з посиланнями на додані схематичні креслення, які мостин А і В можна виготовляти з використанням для прикладу ілюструють переважні, у даному однакових станків і однакових наборів випадку, варіанти здійснення винаходу відповідно інструментів. до різних його аспектів. Відповідно до восьмого аспекту, даний винахід Суть винаходу пояснюється на кресленнях, на включає чотири альтернативних або таких, що яких: доповнюють один одного, способи укладання Фіг.1а-е - з'єднувальні системи відомого рівня настилу підлоги з використанням вказаної вище техніки. системи. За допомогою одного з цих способів Фіг.2а-е - відома мостина, яку можна укладати можна швидко і ефективно укладати підлогу, яка за допомогою з'єднання з поворотом та з відповідає даному винаходу. защіпанням. 11 81899 12 Фіг.3а-b - вигляд укладання паралельними 10 зі шпунтом на довгій і короткій стороні рядами відповідно до відомої техніки. позначена жирною лінією. На Фіг.3b показаний Фіг.4а-b - вигляд мостини із з'єднувальною спосіб, що використовується у наш час при системою дзеркально оберненої конфігурації, що монтажі дерев'яного і ламінатного настилу підлоги відповідає винаходу. за допомогою механічних з'єднувальних засобів. Фіг.5а-b - вигляд укладання настилу підлоги Ідентичні мостини укладають паралельними відповідно до винаходу. рядами зі зміщенням коротких сторін. Фіг.6а-с - перший спосіб укладання відповідно На Фіг.4а-4b показані дві прямокутні мостини, до даного винаходу. які є мостинами першого типу А і другого типу В, Фіг.7а-b - другий спосіб укладання відповідно що відповідають даному винаходу, причому довгі до даного винаходу. сторони 4а і 4b у цьому варіанті здійснення Фіг.8а-е - третій спосіб укладання відповідно винаходу мають довжину, яка у три рази до даного винаходу. перевищує довжину коротких сторін 5а, 5b. Фіг.9а-е - види закладних елементів для Мостини мають першу пару засобів, що блокують одержання настилу підлоги з малюнком "в ялинку", у вертикальному і в горизонтальному напрямах, що відповідає даному винаходу. які також називаються з'єднувальними засобами, Фіг.10а-с - види різних малюнків укладання, які взаємодіють з другою парою засобів, що що відповідають даному винаходу. блокують у вертикальному і горизонтальному Фіг.11 - схематична ілюстрація способу напрямах. Два типи у даному варіанті здійснення виготовлення мостин, що відповідає даному винаходу ідентичні, за винятком того, що винаходу. розташування запірних засобів є дзеркально Фіг.12 - вигляд, що показує, як можна відділяти оберненим. Запірні засоби 9, 10 забезпечують мостини одна від одної. з'єднання довгої сторони з короткою стороною, Фіг.13 - вигляд, що показує, як довгі сторони коли першу пару запірних засобів 9 з'єднують з можна з'єднувати з короткими сторонами другою парою запірних засобів. У даному варіанті відповідно до даного винаходу. здійснення винаходу з'єднання можна здійснювати У наведеному нижче описі два типи мостин, як за допомогою защіпання і повороту всередину, що відповідають винаходу, будуть позначені так і за допомогою вставки вздовж з'єднувальної буквами А і В, відповідно. Це зроблено тільки для кромки. Можна використовувати декілька ілюстрації взаємодії між мостинами двох типів. варіантів. Два типи мостин можуть не бути Який з типів мостин позначений буквами А і В, мостинами одного формату, і запірні засоби відповідно, для винаходу неістотно. можуть також мати різні конфігурації за умови, що, На Фіг.1а-е показані мостини 1, 1', що мають як зазначалося вище, вони можуть з'єднуватися поверхню 31, серцевину 30 і тильну сторону 32, довгою стороною до короткої сторони. з'єднувальні кромкові частини яких забезпечені З'єднувальні засоби можуть бути виконані з одного механічними з'єднувальними системами відомого матеріалу або з різних матеріалів, або вони рівня техніки. Засоби, що блокують у можуть бути виконані з одного матеріалу, але з вертикальному напрямі, містять паз 9 і шпунт 10. різними властивостями матеріалу. Наприклад, Засоби, що блокують у горизонтальному напрямі, з'єднувальні засоби можуть бути виконані з містять запірні елементи 8, які взаємодіють із пластмаси або з металу. Вони також можуть бути запірними пазами 12. З'єднувальні системи, що виконані з того ж матеріалу, що і мостина, але відповідають Фіг.1а і 1с, мають розташовану на можуть піддаватися обробці, що змінює тильній стороні 32 смугу 6, яка утримує запірний властивості, такій, як просочення і т.п. елемент 8 або сформована як єдине ціле із На Фіг.5а-5b показана підлога, що відповідає запірним елементом. Запірні системи, що винаходу, яка складається з мостин, що відповідають Фіг.1b, d і e, відрізняються тим, що відповідають показаним на Фіг.4а і 4b, з'єднаних запірний елемент 8 і запірний паз 12 виконані у малюнком "в ялинку" довгою стороною до короткої шпунтовому з'єднанні. Запірні системи, що сторони. Послідовність укладання може бути, відповідають Фіг.1а-1с, можуть бути з'єднані за наприклад, такою, як показана на Фіг.5, коли допомогою повороту всередину, вставки вздовж мостини укладають серіями під номерами 1-22. кромки стику та защіпання, тоді як запірні системи, Винахід можна застосовувати з мостинами що відповідають Фіг.1d і 1е, можуть з'єднуватися багатьох різних розмірів. Наприклад, мостини тільки за допомогою защіпання у горизонтальному можуть мати приблизно такі ж розміри, як у напрямі. дерев'яних мостин у паркетній підлозі з На Фіг.2а-е показана відома мостина 1 з традиційним малюнком. Ширина може відомими механічними з'єднувальними системами, змінюватися, наприклад, від 7см до 9см, а яку можна з'єднувати з іншою ідентичною довжина - від 40см до 80см. Однак винахід можна мостиною 1' за допомогою повороту, вставки також застосовувати з мостинами, що мають вздовж кромки стику (Фіг.2d) або защіпання розміри, які у наш час найчастіше зустрічаються (Фіг.2е). Мостини даного типу можна з'єднувати на ринку паркетних або ламінатних підлог. Також тільки довгою стороною 4а до довгої сторони 4b, можуть розглядатися інші розміри. Можна також оскільки неможливо з'єднувати шпунтом 10 до для мостин різних типів (наприклад, А і В) шпунта або пазом 9 до паза. Це стосується і використовува ти різні розміри для створення коротких сторін 5а і 5b. різних типів малюнків. Крім того, в одному настилі На Фіг.3а-b показаний відомий спосіб монтажу підлоги можна використовувати мостини з різних і відомий малюнок укладання. На Фіг.3а сторона матеріалів. Придатними комбінаціями є, 13 81899 14 наприклад, деревина-ламінат, ламінат-лінолеум і G3 можна з'єднувати і, можливо, зчіплювати з деревина-лінолеум. Знімні мостини можна також іншими або за допомогою повороту всередину, виготовляти за допомогою накладення штучного або за допомогою вставки вздовж кромки стику, волокна, такого, як ткана повсть, наприклад, на або за допомогою защіпання. Положення мостини деревно-волокнисту плиту, наприклад, з волокна G3 можна регулювати за допомогою зміщення високої щільності. Дерев'яні і ламінатні підлоги у мостини вздовж кромки стику таким чином, щоб її такому випадку можна також комбінувати з такими коротка сторона була вирівняна відносно довгої підлогами з штучного волокна. Ці комбінації сторони мостини G1 і разом з нею формувала матеріалів особливо сприятливі, якщо мостини однорідну кромку стику. На Фіг.7b показано, як мають, переважно, однакову товщину і з'єднують мостину G4 зі спільною кромкою стику, з'єднувальні системи, які дозволяють з'єднувати утвореною мостинами G1 і G3, таким же чином, як різні мостини. Такі комбінації матеріалів була додана мостина G3. дозволяють укладати підлоги, які складаються з На Фіг.8 показаний третій спосіб укладання. частин з різними характеристиками, що На Фіг.8а показано, як множину мостин G0, G1 відносяться до звукоізоляції, довговічності і т.д. і G3 розташовують і з'єднують довгою стороною до Матеріали, що володіють високою довговічністю, довгої сторони, при цьому короткі сторони мостин можна використовувати, наприклад, у проходах. зміщують відносно одна одної. Зміщення коротких Звичайно, ці комбіновані підлоги можна також сторін, переважно, дорівнює ширині мостини G2. укладати традиційним чином. Зміщення можна виконувати, наприклад, з На Фіг.6-8 показані різні способи укладання використанням закладних елементів, показаних підлог з малюнком "в ялинку" з використанням більш детально на Фіг.9. Додавання мостини G2 мостин. Буквами LD на всіх фігура х позначений можна здійснювати двома шляхами. напрям послідовності укладання. На Фіг.8а показано, як спочатку довгу сторону На Фіг.6 показаний перший спосіб укладання. мостини G2 з'єднують за допомогою повороту Як показано на Фіг.6а, першу мостину G1 і др угу всередину, вставки або защіпання з короткою мостину G2 з'єднують і, можливо, блокують між стороною мостини G1. Потім мостину G2 зміщують собою довгою стороною до короткої сторони. у з'єднаному стані вздовж короткої сторони З'єднання тут можна здійснювати або за мостини G1, доки коротка сторона мостини G2 не допомогою защіпання, або за допомогою вставки з'єднається з довгою стороною мостини G3 за вздовж з'єднувальної кромки, або за допомогою допомогою защіпання. повороту всередину. Таке з'єднання з поворотом На Фіг.8b показаний другий спосіб додавання всередину здійснюють шляхом повороту навколо мостини G2, тобто спочатку її коротку сторону по суті горизонтальної осі. Третю мостину G3 з'єднують з довгою стороною мостини G3 за додають спочатку за допомогою з'єднання і допомогою повороту всередину, вставки або зчеплення довгою стороною до довгої сторони з защіпання і потім у з'єднаному стані зміщують мостиною G2 і потім у зчепленому стані зміщують вздовж неї, доки довга сторона мостини G2 не вздовж мостини G2 і з'єднують або зчіплюють її з'єднається з короткою стороною мостини G1 за короткою стороною з мостиною G1. З'єднання з допомогою защіпання. мостиною G2 можна здійснювати за допомогою На Фіг.8с показано, як додають наступну повороту всередину або защіпання, тоді як мостину G4. Спочатку одну довгу сторону мостини з'єднання з мостиною G2 здійснюють за G4 з'єднують з довгою стороною мостини G2. допомогою защіпання. Потім мостину G4 переміщують між мостинами G2 На Фіг.6b показаний альтернативний спосіб і G0 таким чином, що завдяки переміщенню, що додавання третьої мостини G3, коли мостину G3 зміщує, відбувається з'єднання іншої довгої спочатку з'єднують її короткою стороною з довгою сторони мостини G4 і короткої сторони мостини стороною мостини G1, і потім зміщують у G0, при якому з'єднувальні засоби мостини G4 зчепленому стані вздовж мостини G1, і з'єднують лінійно входять у з'єдн увальні засоби на короткій або зчіплюють за допомогою защіпання з стороні мостини G0, при цьому з'єднувальні мостиною G2. Спосіб, що відповідає показаному засоби на короткій стороні мостини G4 з'єднуються на Фіг.6а і 6b, дає по суті однаковий результат. з довгою стороною мостини G1 за допомогою На Фіг.6с показано, як додають наступну защіпання. мостину G4 таким же чином, як була додана Додавання інших мостин виконують за мостина G3, тобто або з використанням допомогою повторення операцій, що відповідають послідовності з'єднання, що відповідає Фіг.6а, або показаним на Фіг.8с. послідовності з'єднання, що відповідає Фіг.6b. Інші На Фіг.8d і 8е показаний альтернативний мостини можна потім додавати за допомогою спосіб додавання мостин до встановленого ряду повторення даних операцій. мостин G0, G1, G3. На Фіг.7а показаний другий спосіб укладання. Як показано на Фіг.8d, мостина G2 може бути Як показано на Фіг.7а, дві мостини G1 і G2 з'єднана з мостинами G0 і G1 як довгою стороною зчіплюють одна з одною або з'єднують так само, мостини G2, яку з'єднують спочатку з короткою як показано вище на Фіг.6а. Потім мостину G3 стороною мостини G0 за допомогою повороту з'єднують або зчіплюють з короткою стороною всередину, вставки або защіпання і потім мостини G1 і з довгою стороною мостини G2, при зміщують у з'єднаному стані, доки її коротка цьому ці короткі сторони і довгі сторони утворюють сторона не з'єднається з довгою стороною однорідну кромку стику з по суті ідентичними мостини G1 за допомогою защіпання, так і з'єднувальними засобами. Таким чином, мостину короткою стороною мостини G2, яку спочатку 15 81899 16 з'єднують з довгою стороною мостини G1 за можуть мати різні конфігурації, наприклад, у формі допомогою повороту всередину, вставки або трикутників або трапецій, і, переважно, мають защіпання і потім зміщують у з'єднаному стані похилу сторону, яка обрізана під необхідним кутом вздовж неї, доки її коротка сторона не з'єднається для того, щоб відповідати іншим мостинам. Для з довгою стороною мостини G1 за допомогою нормальної паркетної підлоги з малюнком "в защіпання. ялинку" даний кут, переважно, складає 45°. Також На Фіг.8е показане додавання наступної можливі інші малюнки і кути, які відрізняються від мостини G4. Переважно спочатку потрібно показаних на Фіг.9. Відповідно до одного варіанту з'єднати довгу сторону цієї мостини за допомогою здійснення винаходу, закладні елементи повороту всередину, защіпання або вставки з забезпечують з'єднувальними засобами на всіх мостинами G1 і G4, чиї довга і коротка сторони, кромкових частинах для взаємодії з прилеглими відповідно, вирівняні відносно одна одної і мостинами, як показано на Фіг.9b. Також можна утворюють однорідну безперервну кромку стику. виготовляти закладні елементи за допомогою Потім мостину G4 зміщують вздовж цієї кромки обрізання мостин для одержання необхідної стику, доки коротка сторона мостини G4 не форми і потім забезпечувати їх з'єдн увальними з'єднається з довгою стороною мостини G3 за засобами на місці укладання з використанням допомогою защіпання. В альтернативному варіанті портативного набору інструментів, або закладні можна використовувати зворотну послідовність елементи після різання відправляють на фабрику укладання, тобто спочатку коротку сторону або у майстерню для механічної обробки на мостини G4 з'єднують з довгою стороною мостини верстаті. G3 за допомогою повороту всередину, вставки або Те, що було вказано відносно конструкції защіпання і потім мостину G4 зміщують у з'єднувальних засобів на мостинах, також з'єднаному стані вздовж довгої сторони мостини застосовно відносно відповідних частин закладних G3, доки довга сторона мостини G4 не з'єднається елементів. з короткою стороною і довгою стороною, Якщо закладні елементи забезпечені тільки відповідно, мостин G1 і G2. пазом 9, і якщо використовують вставний шпунт Описані вище способи укладання можна 10, як показано на Фіг.9с, для з'єднання за комбінувати, якщо цього потребує ситуація при допомогою клею або вставного шпунта 10, який виконуваному укладанні. Як правило, коли дві також складає механічну з'єднувальну систему, як кромки стику з'єднують або блокують відносно показано на Фіг.9d, кількість закладних елементів в одна одної, та частина кромки стику, яка виконує асортименті можна істотно зменшити, оскільки ці активну роль при з'єднанні або блокуванні закладні елементи можна укладати з дзеркальним відносно одна одної кромок стику, може складати розташуванням з'єднувальних засобів. У більшу або меншу частин у кромки стику. Таким переважному альтернативному варіанті кількість чином, з'єднання або блокування відносно одна видів закладних елементів можна зменшити до одної двох мостин може відбуватися, навіть якщо чотирьох різних видів закладних елементів, тільки мала частина кромки стику відповідної позначених на Фіг.9 номерами 14, 15, 16 і 17. Паз мостини виконує активну роль. фабричного виготовлення і вставний шпунт На Фіг.9а-е показані різні способи завершення можуть істотно полегшити укладання, оскільки укладання підлоги вздовж стін. Простим способом розташування паза по вертикалі відносно поверхні є звичайне обрізання кінців мостин таким чином, мостин може бути більш точним, ніж це можливо, щоб вони набули конфігурації, що з'єднується зі наприклад, з використанням ручних інструментів. стінами. Після обрізання підрізаний край можна Вставний шпунт 10 може являти собою, накрити плінтусом звичайним чином. наприклад, пресований профіль з пластмаси або В альтернативному варіанті можна алюмінію. Його також можна виготовляти за використовува ти раму, що містить один або допомогою механічної обробки придатної деревнобільше рядів мостин, які укладають вздовж стін і волокнистої плити, дерев'яного матеріалу і т.п. які можуть мати конфігурацію, що відповідає Вставний шпунт 10, показаний на Фіг.9d, являє пронумерованим мостинам 1-13. При такому собою запірний засіб, що діє по вертикалі і по укладанні, всі мостини у рамі, за винятком мостини горизонталі і, таким чином, забезпечує механічне А13, можна з'єднувати механічним способом. Інші з'єднання всіх сторін мостини з іншими подібними мостини можна обрізати відповідно до умов мостинами. Вставний шпунт 10 можна виготовляти конкретного укладання, і їх можна з'єднувати у багатьох різних конфігураціях з одним або придатним чином з використанням клею або за більше горизонтальних з'єднувальних засобів на допомогою виконання шпунтового паза або обох сторонах, і він може бути пристосований для шпунта, наприклад, за допомогою ручної фрези. В з'єднання за допомогою защіпання, вставки і/або альтернативному варіанті можна використовувати повороту всередину. Варіанти типів шпунтів 10, шпунтовий паз і вставний шпунт, як показано на показаних на Фіг.1b, 1d і 1е, а також інших відомих Фіг.9с і 9d. з'єднувальних систем можна модифікувати таким У третьому альтернативному варіанті раму 1чином, що вони можуть являти собою двосторонні 13 заповнюють виготовленими на фабриці вставні шпунтові елементи із запірними закладними елементами 14-23 десяти різних елементами 8, які блокують мостини, у кромках видів, які показані на Фіг.9b і які мають механічну стику яких виконані придатні взаємодіючі шпунтові з'єднувальну систему зі стороною 9 з пазом пази 9 із запірними пазами 12, аналогічно до (показана тонкою лінією) і стороною 10 зі шпунтом показаного на Фіг.9d. (показана жирною лінією). Закладні елементи 17 81899 18 Крім того, можна застосовувати смугу, яку блоками інших розмірів для формування, можна встановлювати на обрізаній кромці мостини наприклад, так званого голландського малюнка. і яка пристосована для взаємодії, такої, як На Фіг.11 схематично показаний спосіб з'єднання або блокування, із з'єднувальними виготовлення мостин, що відповідає даному засобами сусідніх мостин. Смуга може бути винаходу. Раціональне виготовлення мостин по виготовлена з придатного матеріалу, такого як суті організовують таким чином, що набір деревина, алюміній, пластмаса і т.д., і може бути інструментів і заготовка мостини переміщаються пристосована для прикріплення до кромки відносно один одного. Переважно, набір мостини, яка в результаті, наприклад, обрізання не інструментів може бути пристосований для має власної механічної з'єднувальної системи. механічної обробки двох протилежних кромкових Смуга легко пристосовується до типу частин за один прохід. Цього можна досягти за з'єднувальних засобів, якими забезпечені інші допомогою наборів 109 і 110 інструментів для мостини, і вона може бути встановлена із виготовлення відповідних з'єднувальних засобів, застосуванням попереднього фрезерування або розташованих по обидві сторони від лінії F руху без нього. Смуга може бути забезпечена мостини. Набір інструментів, переважно, вимірювальною лінійкою для обрізання, як складається з однієї або більше фрез, яким необхідно. Відповідним чином, смугу прикріпляють надана конфігурація для швидкого виконання до мостини механічним способом, наприклад, за профілю відомим у даній області техніки допомогою зачеплення з якою-небудь смужкою, способом. У прикладі, показаному на Фіг.11, прорізом або отвором у мостині, але можна також використаний один набір 109 інструментів для передбачити використання клею, шур упів, цвяхів, обробки сторони, де виконують паз 9 запірного затискачів, клейкої стрічки або інших кріпильних засобу, що блокує по вертикалі, та інший набір 110 засобів. інструментів для обробки сторони, де виконують Також можна комбінувати варіанти здійснення шпунт 10 запірного засобу, що блокує по винаходу таким чином, щоб в одному настилі вертикалі. підлоги можна було використовувати як закладні Після виконання першої операції 101 елементи із з'єднувальними засобами фабричного механічної обробки, у процесі якої виконують виготовлення на всіх кромкових частинах, так і запірні засоби на одній парі протилежних кромок закладні елементи з іншими пристроями мостини, виконують другу операцію 105 механічної з'єднувальних засобів. Наприклад, елементи обробки, у процесі якої виконують запірні засоби фабричного виготовлення можуть у такому на іншій парі протилежних кромок мостини. Цю випадку сприяти спрощенню припасування другу операцію 105 механічної обробки виконують мостин, які складають раму, і мостин, які фактично відразу після першої, за допомогою переміщення складають малюнок "в ялинку". Завдяки такій набору інструментів і заготовки мостини відносно системі, раму можна укладати вздовж однієї або один одного, але у другому напрямі, який, двох стін, після чого з рамою з'єднують малюнок "в переважно, перпендикулярний першому напряму. ялинку" за допомогою закладних елементів, і Операції 101, 105 механічної обробки виконують підлогу укладають починаючи від першого кута у відомим у даній області техніки способом, і кімнаті. Припасування для з'єднання з іншими порядок їх виконання може бути змінений у межах стінами можна потім здійснювати з використанням об'єму даного винаходу. інших типів з'єднувальних засобів або навіть Як правило, виробництво великих кількостей звичайним шляхом, зовсім без з'єднувальних мостин повністю автоматизоване. Таким чином, засобів. мостина рухається автоматично між двома На Фіг.10а-с показане укладання ромбічним виробничими операціями, які можуть бути малюнком. У даному варіанті для раціонального організовані так, що заготовка мостини спочатку укладання також можна використовувати зміщення рухається у першому напрямі F1, що відповідає у зчепленому положенні і защіпання. поздовжньому напряму мостини, через перший На Фіг.10а показаний малюнок, в якому можна пристрій для механічної обробки, який містить укладати мостини двох типів А і В. Нумерація на перший набір інструментів 109а, 110а, і потім у Фіг.10а являє собою можливу послідовність другому напрямі F2, який по суті укладання. перпендикулярний першому напряму, через На Фіг.10b показано, як мостини двох типів А і другий пристрій для механічної обробки, який В з'єднують короткою стороною до довгої сторони містить другий набір інструментів 109b, 110b. Всі для утворення малюнка, що відповідає показаному мостини, які виготовлені даним способом, будуть на Фіг.10а. мостинами одного типу, тобто А або В, відповідно На Фіг.10с показаний спосіб полегшення до винаходу. укладання симетричних малюнків. Мостину А4 Однак, відповідно до даного винаходу, наявна укладають зі зміщенням для полегшення виробнича база для виготовлення мостин одного укладання інших мостин А врівень з короткими типу, що відповідає винаходу, може бути сторонами мостин В. Потім мостину А4 можна налагоджена для виготовлення мостин обох типів відсун ути назад у правильне положення перед з використанням тих же наборів інструментів. Це продовженням укладання, але її можна також відбувається таким чином, що мостину першого розташувати у центрі між мостинами А і В, і ромби, типу (наприклад, А) виго товляють, як описано таким чином, можна укладати зміщеними рядами. вище, тобто у процесі двох операцій механічної Ромбічний малюнок, що відповідає показаному на обробки, тоді як заготовку, яка призначена для Фіг.10, доцільно комбінувати з дерев'яними одержання мостини другого типу (наприклад, В), 19 81899 20 після першої операції 101 механічної обробки з'єднувальна система довгої сторони може бути повертають у процесі операції 104 на половину виконана, наприклад, як показано на Фіг.12а, а обороту в її площині. Після цього заготовка для з'єднувальна система короткої сторони - як мостини продовжує рух для виконання другої показано на Фіг.12b, де з'єднувальна система має операції 105 механічної обробки. У результаті, таку ж геометричну форму, за винятком того, що положення однієї пари з'єднувальних засобів на запірний елемент 8 виступає менше. На Фіг.12b мостині В буде зворотним у порівнянні з мостиною також показано, що верхні кромки стику можуть А. Мостина В, таким чином, буде дзеркально бути забезпечені скошеними частинами 131, 132 оберненою відносно мостини А. на довгих сторонах і/або на коротких сторонах. Керування вибором мостин, які потрібно Якщо мостини укладають під кутом довгою повернути, може здійснюватися на основі стороною до короткої сторони, як показано на інформації від системи керування 103, яка керує Фіг.3b, довгі сторони будуть запобігати відділенню обертальним пристроєм 102, який повертає коротких сторін, особливо якщо паралельному заготовку для мостини після першої операції 101 зміщенню вздовж довгих сторін протидіє (або механічної обробки і перед переміщенням для запобігає йому), наприклад, висока сила тертя, виконання другої виробничої операції 105. клей, механічні засоби і т.д. З таким малюнком Коли мостини А і В виготовлені відповідно до укладання короткі сторони можна формувати переважного способу на одній лінії і одного набору тільки із запірними засобами, що блокують по інструментів, дві мостини матимуть точно рівні вертикалі, як показано на Фіг.12с, або взагалі без довжину і ширину. Це значно полегшує запірних засобів, як показано на Фіг.12d. симетричне укладання малюнків. Захоплюючий інструмент можна використовувати Було б переважно, якби можна було після також для від'єднання інших типів мостин, укладання демонтувати мостини і повторно з'єднаних механічним способом, які укладені укладати без пошкодження з'єднувальної системи. іншими малюнками, такими як паралельні ряди. Демонтаж мостин зручно здійснюють по суті у Буде зрозуміло, що припускається множина різних зворотному порядку у порівнянні зі способом комбінацій варіантів виконання з'єднувальних укладання. Одну сторону (у більшості випадків засобів і способів укладання для одержання коротку сторону) ви вільняють за допомогою оптимального настилу підлоги як з точки зору витягування мостини у горизонтальному напрямі способу укладання і довговічності, так і з точки таким чином, що запірний елемент 8 виходить із зору демонтажу для повторного використання. запірного паза 12 за допомогою рознімання. Потім На Фіг.13а-13d показано, як можна утворити можна звільнити іншу сторону (найбільш зручно довгі сторони і короткі сторони відповідно до довгу сторону) за допомогою витягування вздовж іншого варіанту здійснення винаходу. Як показано кромки стику, повороту вгор у або рознімання. на Фіг.13а, довгі сторони 4а і 4b можна з'єднувати На Фіг.12a-d показані різні альтернативні за допомогою повороту всередину. У переважному варіанти вивільнення мостин. На Фіг.12а мостина варіанті здійснення винаходу мостина складається 1' має розташований на тильній стороні 32 з матеріалу, який не допускає достатнього короткої сторони паз 120, що захоплюється, який відгинання смуги 6 вниз для здійснення защіпання пристосований для взаємодії із захоплюючим у горизонтальному напрямі. На Фіг.13b показані інструментом 121 таким чином, що цей короткі сторони 5а і 5b вказаної мостини. Запірний захоплюючий інструмент може входити у елемент 8 виступає менше, ніж на довгій стороні, і зачеплення з пазом 121, що захоплюється, його запірна поверхня запірного паза мас менший захоплюючим засобом 122. Цей захоплюючий розмір. У цьому варіанті здійснення винаходу засіб з'єднаний із засобом 123, який дає короткі сторони неможливо замкнути у можливість впливати на інструмент тиском або горизонтальному напрямі. Як показано на Фіг.13с і ударом по суті у горизонтальному напрямі К ззовні 13d, довга сторона може зчіплюватися з короткою від тильної сторони 32 мостини і, таким чином, стороною як за допомогою повороту всередину, звільняти мостину без пошкоджень. Зусилля так і за допомогою защіпання, оскільки можна прикладати, наприклад, ударом (з модифікована з'єднувальна система на коротких використанням, наприклад, молотка або киянки), сторонах потребує лише невеликого відгинання за допомогою відтягування або штовхання вниз смуги 6, коли мостини з'єднують у рукоятки і т.п. В альтернативному варіанті, горизонтальному напрямі і защіпають. Довга захоплюючий інструмент може бути виконаний так, сторона 4а у даному варіанті має декоративну щоб його захоплюючий засіб входив у зачеплення канавку 133, яка розташована тільки на одній з іншою частиною мостини, наприклад, із запірним кромці стику. Перевага цього полягає у тому, що пазом 12 або із запірним елементом 8, в кромка стику буде менш помітна, ніж у випадку, залежності від конструкції з'єднувальної системи коли обидві кромки стику мостин 1, 1' мають на короткій стороні. Рознімання може бути декоративні канавки. Крім того, буде спрощене полегшено регулюванням запірного елемента, виробництво. Якщо з'єднувальна система, наприклад, на короткій стороні, наприклад, за наприклад, на короткій стороні не має шпунта 10, допомогою виконання елемента, що менше мостини блокуються тільки у горизонтальному виступає або має інший радіус кривизни, у напрямі. порівнянні з елементом на довгій стороні, щоб Було випробувано багато різних малюнків, рознімання і, таким чином, від'єднання кожний з яких виявляється очевидним за умови, відбувалося з меншим розтяжним зусиллям, ніж, що мостини одного або різних форматів, наприклад, при від'єднанні довгої сторони. Отже, забезпечені з'єднувальними системами, що 21 81899 защіпаються і дзеркально обернені, використовують для укладання настилу підлоги. По суті, винахід можна використовувати для одержання всіх малюнків, які відомі у зв'язку з укладанням паркетного настилу підлоги за допомогою з'єднання у шпунт, а також паркетного настилу підлоги, який укладають за допомогою клею або цвяхів на основу і який, таким чином, не має з'єднувальної системи, що обмежує можливості з'єднання сторін довільно. Також можна виготовляти мостини, які мають більше чотирьох сторін і які можуть мати першу пару з'єднувальних засобів на трьох, чотирьох або більше сторонах і другу пару з'єдн увальних засобів на відповідних прилеглих сторонах. Мостини можна також виготовляти з більш ніж двома різними парами взаємодіючих запірних засобів. Можна використовувати всі механічні з'єднувальні системи відомого рівня техніки, які можна з'єднувати за допомогою защіпання. 22 23 81899 24 25 81899 26 27 81899 28 29 81899 30
