Фільтр для сигарети, сигарета та спосіб її виготовлення

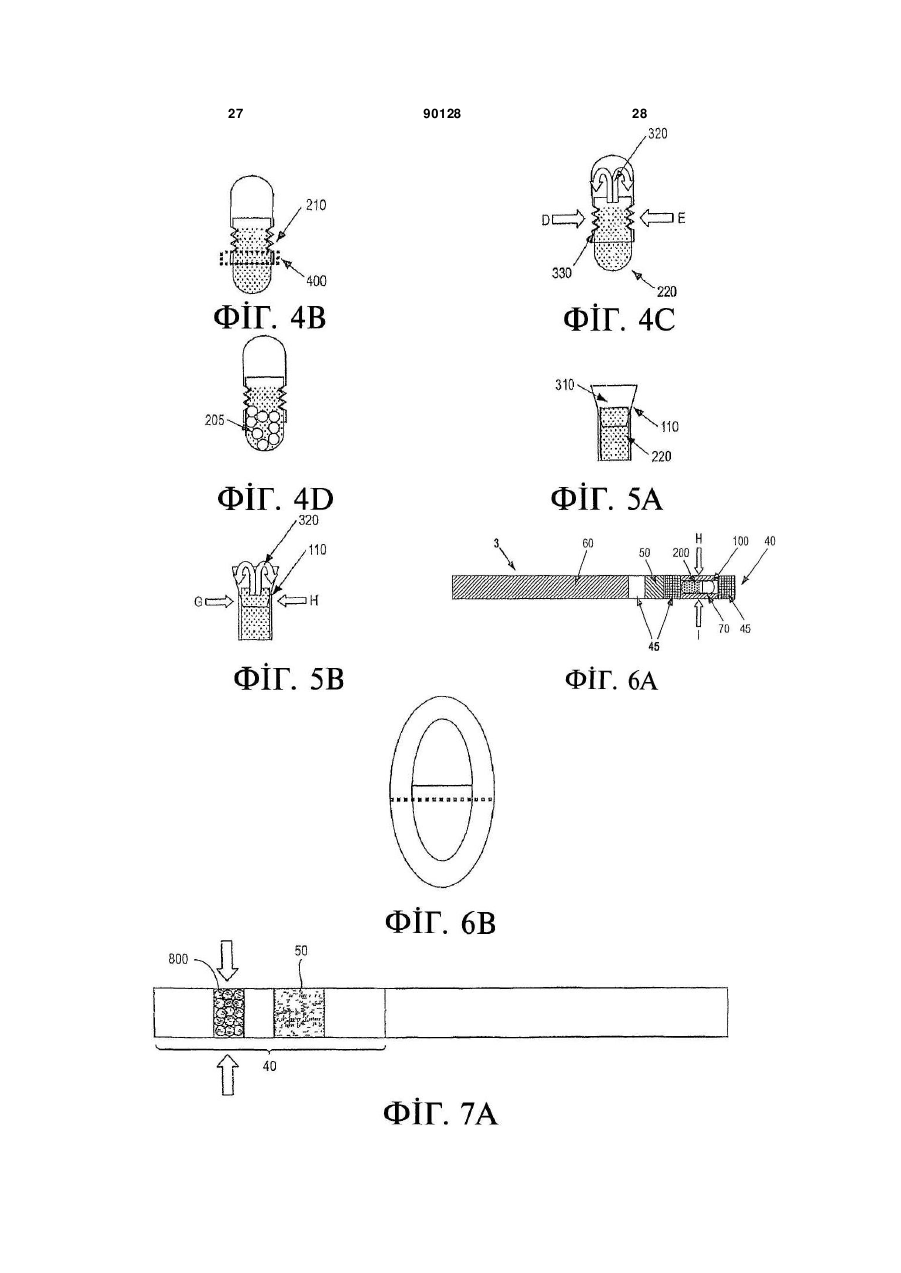

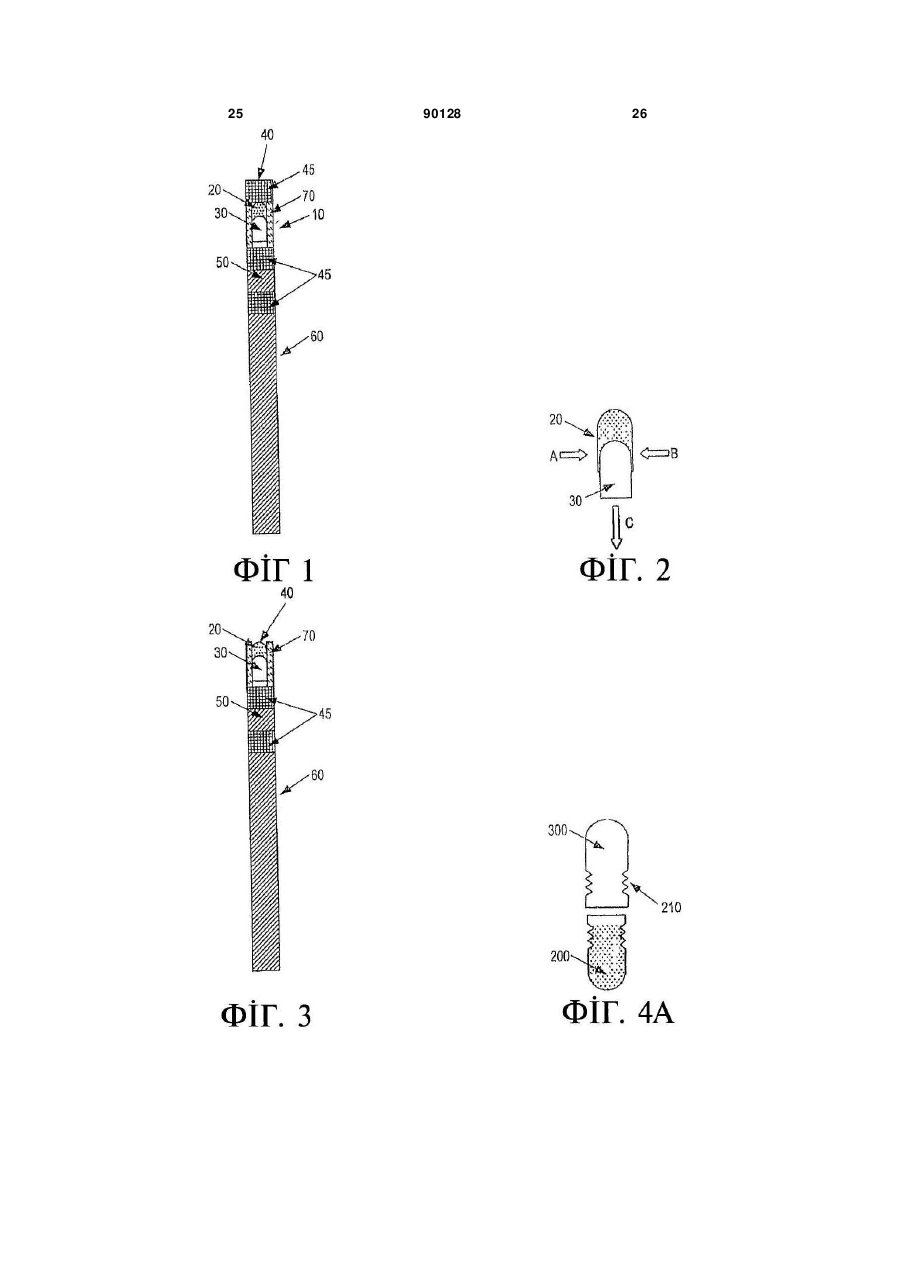

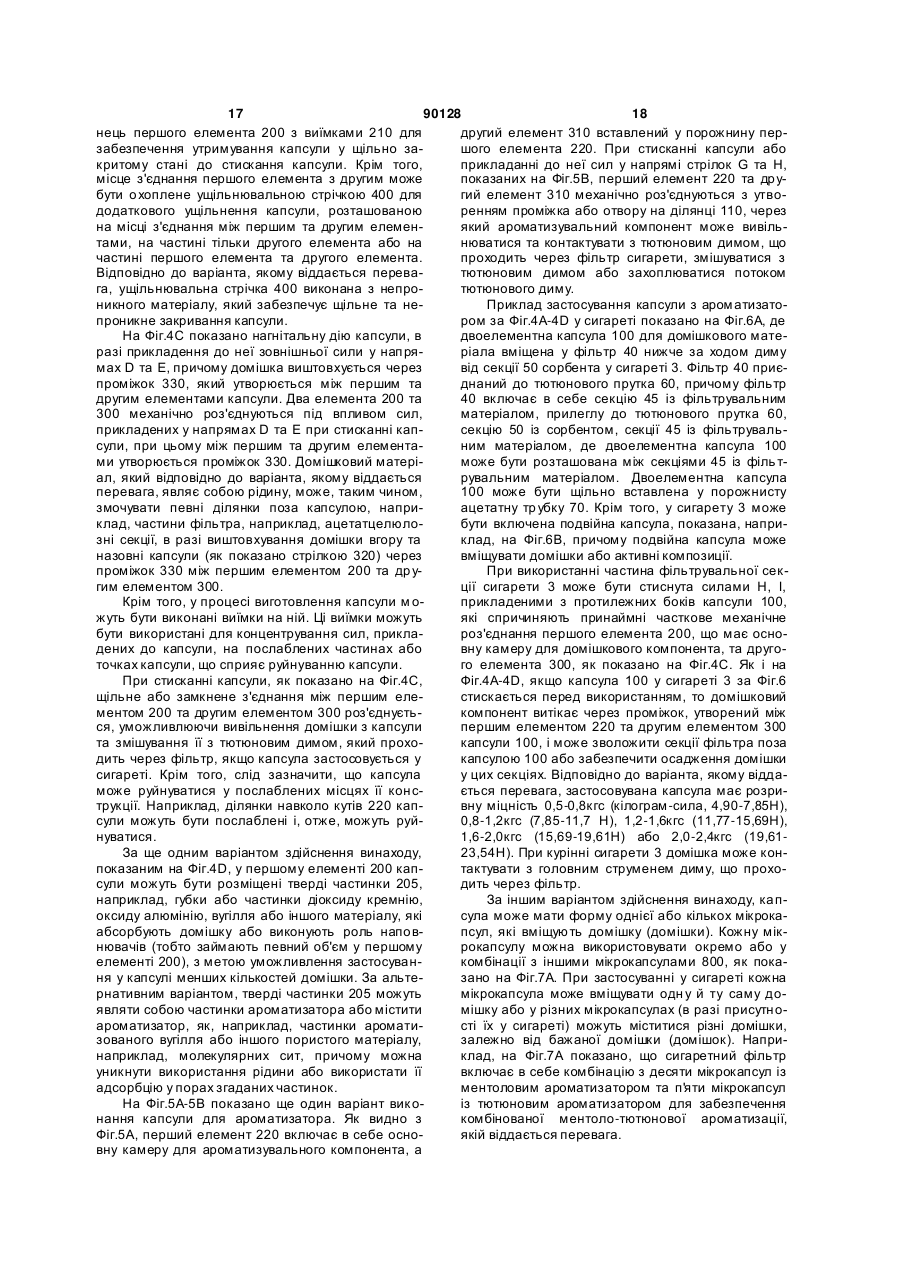

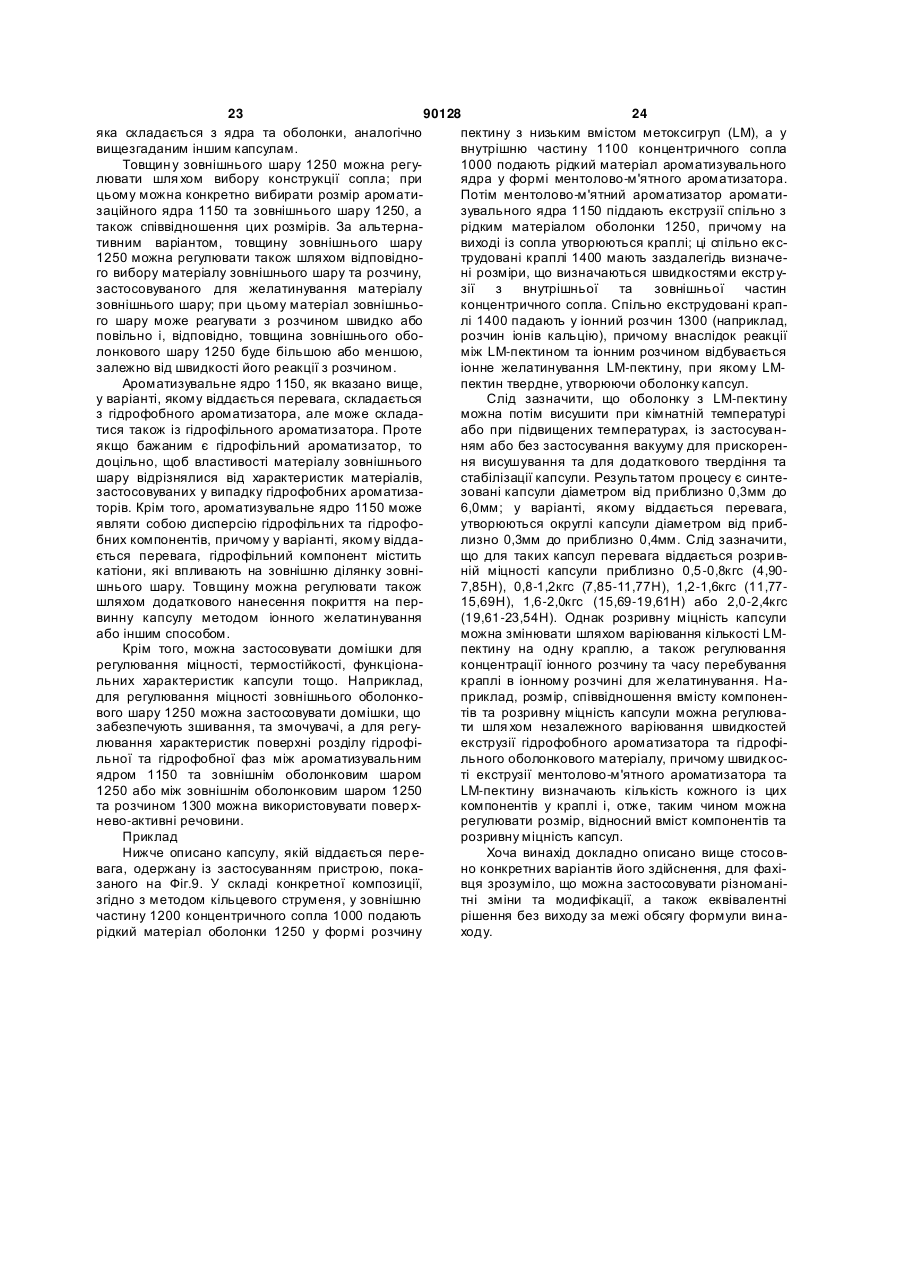

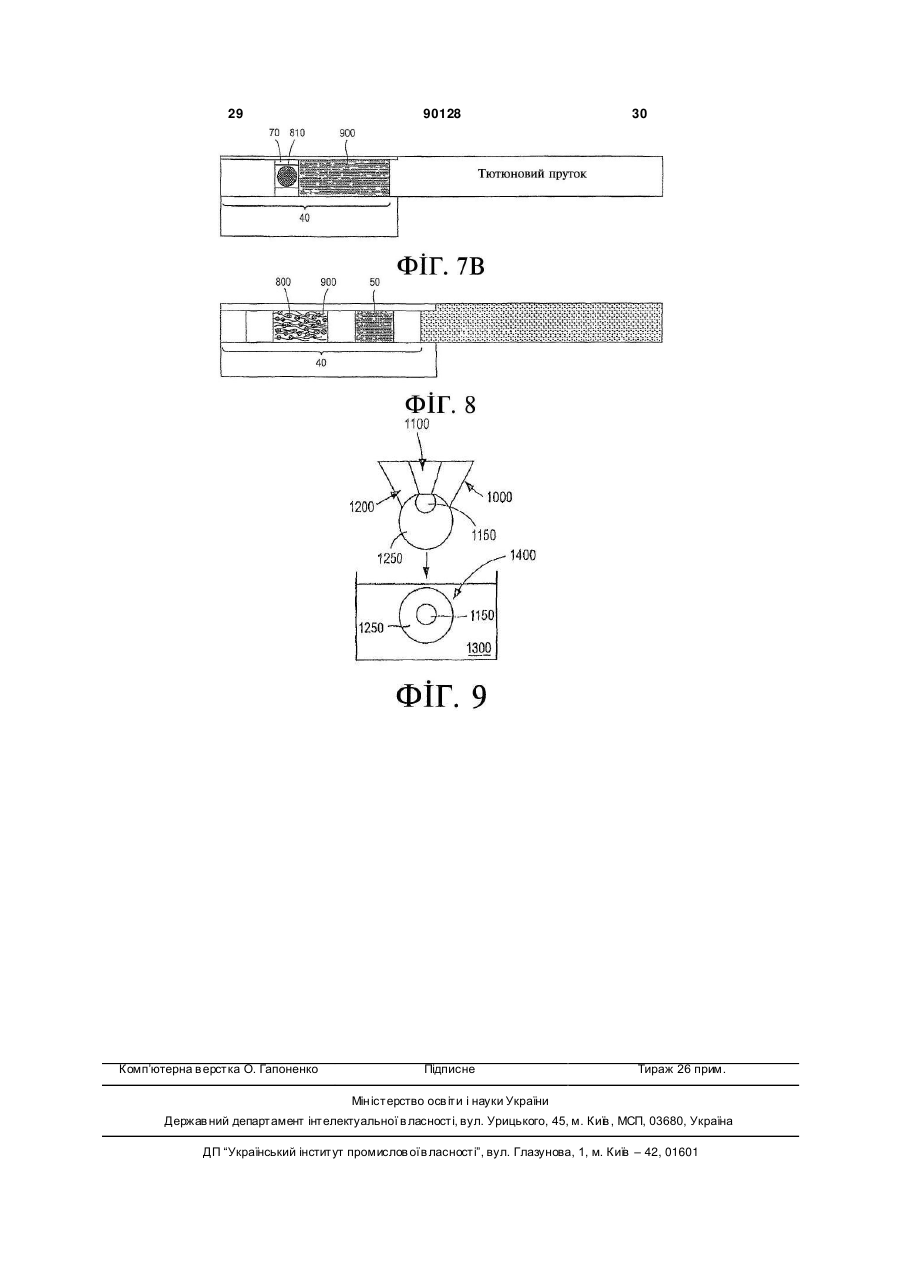

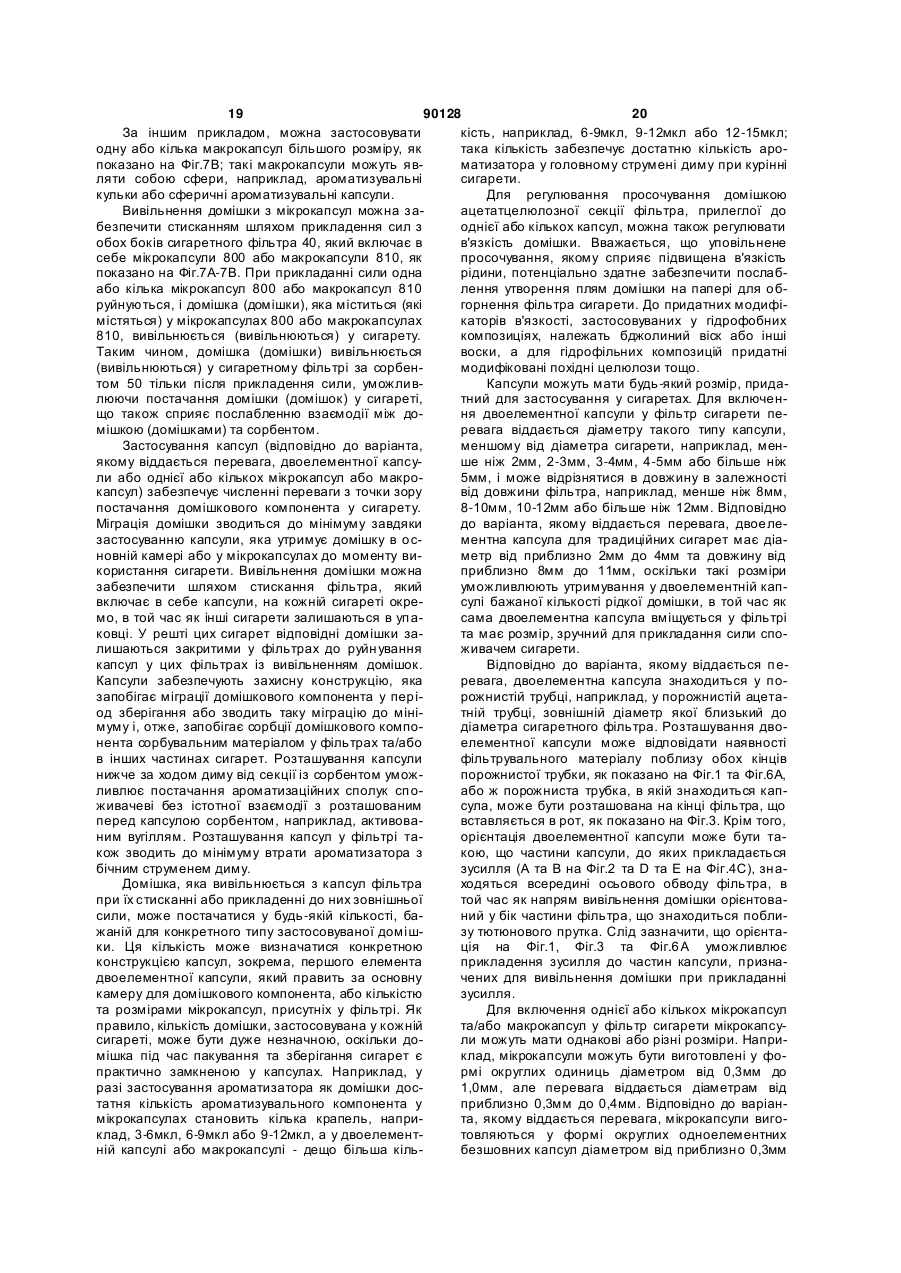

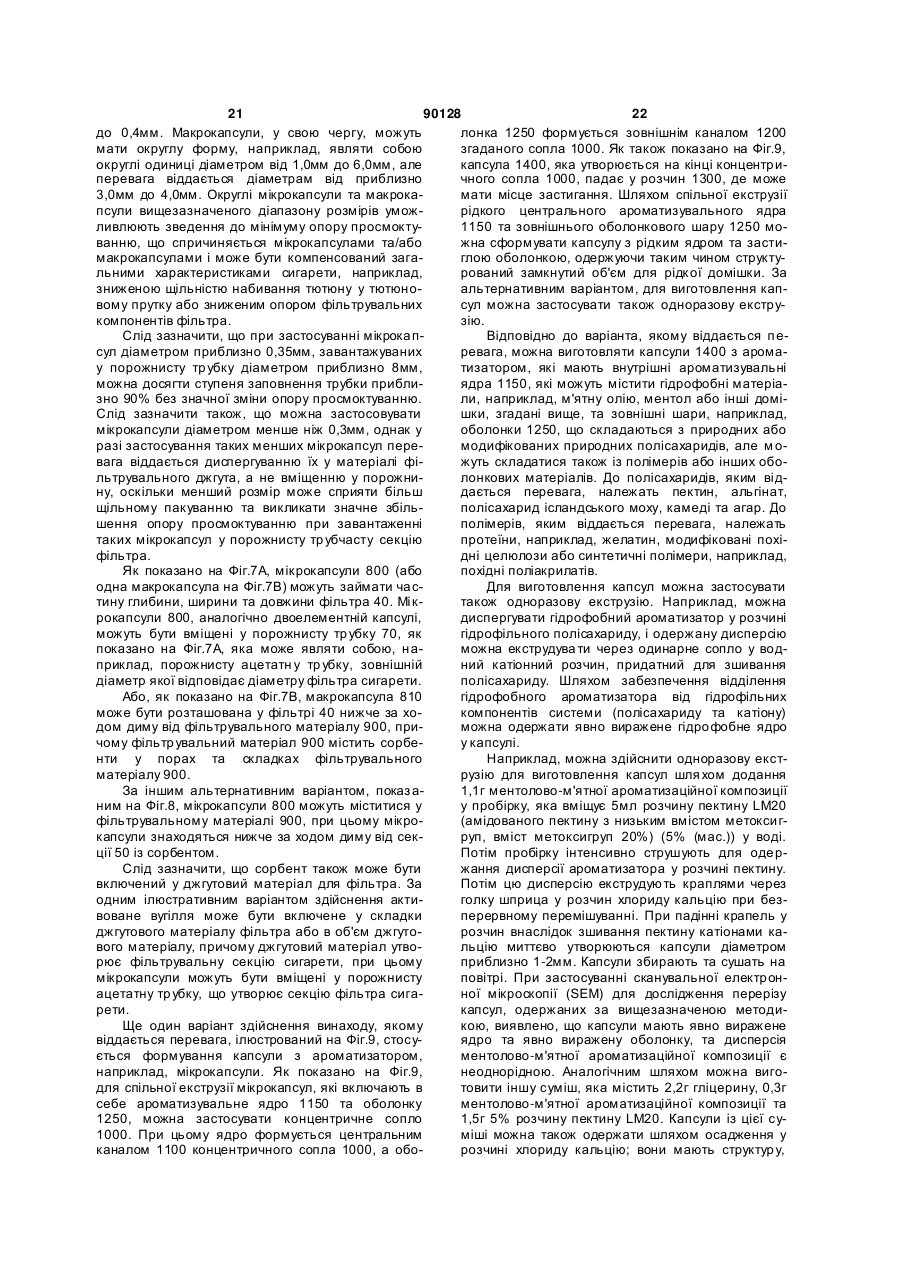

1. Фільтр для сигарети, який включає в себе фільтрувальний матеріал, сорбувальний матеріал та двоелементну капсулу, яка вміщує домішковий матеріал для модифікування характеристик тютюнового диму під час куріння сигарети, причому капсула включає в себе: перший елемент, який має відкритий кінець і визначає першу камеру, яка вміщує згаданий домішковий матеріал; та другий елемент, який має відкритий кінець і визначає другу камеру, причому другий елемент закріплений в першому елементі, так що відкриті кінці цих дво х елементів або обернені в один бік, або обернені у протилежні боки, назустріч один одному; причому капсула вивільнює принаймні частину домішкового матеріалу при прикладанні до філь тра зовнішньої сили. 2. Фільтр за п. 1, який відрізняється тим, що перший елемент капсули з'єднаний з другим елементом капсули з утворенням замка. 3. Фільтр за п. 1 або 2, який відрізняється тим, що згадані перший елемент та другий елемент щільно з'єднані один з одним. 4. Фільтр за будь-яким із попередніх пунктів, який відрізняє ться тим, що капсула додатково оснащена ущільнювальною стрічкою, яка розташована поверх ділянки першого та другого елементів, на якій ці елементи взаємно перекриваються. 2 (19) 1 3 90128 4 утворенням замка та замикають в собі домішковий збирання та висушування капсул; матеріал, причому при прикладанні до капсули впровадження згаданої щонайменше однієї капсузовнішньої сили перший та другий елементи капли з ароматизатором у фільтр сигарети, причому сули принаймні частково роз'єднуються. згадана щонайменше одна капсула з ароматиза13. Спосіб виготовлення сигарети, який включає тором має явно виражену оболонку і явно виражетакі операції: не ядро та ментоловий ароматизатор, нерівномірутворення щонайменше однієї капсули з ароматино диспергований у щонайменше одній капсулі з затором, яке передбачає: ароматизатором; та змішування ментолового ароматизатора з розчивпровадження сорбенту у фільтр сигарети вище ном матеріалу стінки оболонки; від капсул за ходом диму. екструдування одержаної суміші краплями у катіонний розчин; та Сорбенти, введені у деякі традиційні сигарети, недосить задовільно забезпечують бажаний для споживача смакоароматичний ефект. Внаслідок леткості доданих ароматизаторів рівномірність смакоароматичного ефекту ароматизованих сигарет не є повністю задовільною. Таким чином, може бути бажаним створення вдосконалених курильних виробів та способів постачання домішкових матеріалів або засобів, наприклад, ароматизаторів, у сигарети. Необоротна втрата летких ароматизаторів може мати місце також внаслідок міграції ароматизатора у сорбенти, що застосовуються у сигаретних фільтрах для видалення одного або кількох складників газової фази диму. Ці сорбенти адсорбують також ароматизатори, що надходять у головний струмінь диму, послаблюючи таким чином смак та відчуттєвий характер і приємність сигарет. Згідно з першим варіантом здійснення винаходу, сигарета включає в себе тютюновий пруток, приєднаний до фільтра, причому фільтр включає в себе фільтрувальний матеріал, сорбувальний матеріал та двоелементну капсулу, яка вміщує дом ішковий матеріал для модифікування характеристик тютюнового диму під час куріння сигарети, причому капсула включає в себе: перший елемент, що має відкритий кінець і визначає першу камеру, яка вміщує домішковий матеріал; та другий елемент, який має відкритий кінець і визначає другу камеру, причому другий елемент закріплений в першому елементі, так що відкриті кінці обох елементів або обернені в один бік, причому капсула вивільнює принаймні частину домішкового матеріалу при прикладанні до фільтра зовнішньої сили. Ця сила може бути прикладена у будь -якому напрямі, але перевага віддається напряму, перпендикулярному до осі сигарети (яка може співпадати або не співпадати з віссю капсули у випадку видовженої форми капсули). Згідно з другим варіантом здійснення винаходу, фільтр сигарети включає в себе фільтрувальний матеріал, сорбувальний матеріал та двоелементну капсулу, яка вміщує домішковий матеріал для модифікування характеристик тютюнового диму під час куріння сигарети, причому капсула включає в себе: перший елемент, що має відкритий кінець і визначає першу камеру, яка вміщує домішковий матеріал; та другий елемент, який має відкритий кінець і визначає другу камеру, причому другий елемент закріплений в першому елементі, так що вони обернені у протилежні боки, назустріч один одному. Згідно з третім варіантом здійснення винаходу, пропонується спосіб постачання ароматизатора у головний струмінь диму сигарети, яка включає в себе фільтр, що включає в себе фільтрувальний матеріал, сорбувальний матеріал та двоелементну капсулу, причому капсула включає в себе: перший елемент, що має відкритий кінець і визначає першу камеру, яка вміщує ароматизувальний матеріал; та другий елемент, який має відкритий кінець і визначає другу камеру, причому другий елемент закріплений в першому елементі, так що відкриті кінці обох елементів обернені в один бік, причому згаданий спосіб включає піддання згаданої капсули дії зовнішньої сили для вивільнення принаймні частини ароматизувального матеріалу з першої камери у головний стр умінь диму. Згідно з цим способом, сигарету курять, і фільтр піддають дії зовнішньої сили з метою порушення щільного з'єднання між першим та другим елементами для вивільнення ароматизувального матеріалу з капсули та постачання аромату у головний струмінь тютюнового диму, який проходить через фільтр. Згідно з четвертим варіантом здійснення винаходу, пропонується спосіб виготовлення сигарети, який включає: утворення щонайменше однієї капсули з ароматизатором, яке передбачає: змішування ментолового ароматизатора з розчином матеріалу стінки оболонки; екструдування одержаної суміші краплями у катіонний розчин; та збирання та висушування капсул; впровадження щонайменше однієї капсули з ароматизатором у фільтр сигарети, причому щонайменше одна капсула з ароматизатором має явно виражену оболонку та явно виражене ядро та ментоловий ароматизатор, нерівномірно диспергований у щонайменше одній капсулі з ароматизатором; та впровадження сорбенту у фільтр сигарети вище від капсул за ходом диму. На Фіг.1 показано поздовжній розріз сигарети за одним із варіантів здійснення цього винаходу. На Фіг.2 показано в розрізі щільно закриту капсулу для застосування у фільтрі сигарети за одним із варіантів здійснення винаходу. На Фіг.3 показано поздовжній розріз сигарети за одним із варіантів здійснення винаходу. На Фіг.4А показано в розібраному вигляді капсулу для застосування у фільтрі сигарети за одним із варіантів здійснення винаходу. 5 90128 6 На Фіг.4B показано у зібраному вигляді капсута взаємодію цього матеріалу із сигаретою, наслу для застосування у фільтрі сигарети за одним із лідком чого є модифікування характеристик сигаваріантів здійснення винаходу. рети і, отже, диму, що вивільнюється з неї. Нап риНа Фіг.4С показано капсулу для застосування клад, домішковий матеріал можна у фільтрі сигарети за одним із варіантів здійснення використовува ти для введення одного або кількох винаходу у робочому стані. летких ароматизувальних компонентів у тютюноНа Фіг.4D показано у зібраному вигляді капсувий дим, який проходить через фільтр, або ж для лу для застосування у фільтрі сигарети за одним із забезпечення ефекту певного селективного філь тваріантів здійснення винаходу, де у закритій капрувального компонента (наприклад, ам іну), який сулі знаходяться тверді частинки. може набувати підвищеної реакційної здатності у На Фіг.5А показано у зібраному вигляді капсувологому стані, причому він може вимагати захислу для застосування у фільтрі сигарети за одним із ту від висушування та/або передчасного реагуванваріантів здійснення винаходу. ня зі складовими атмосфери або світлом під час На Фіг.5B показано капсулу для застосування зберігання. у фільтрі сигарети за одним із варіантів здійснення А. Сигарети винаходу у робочому стані. Сигарета, як правило, включає в себе дві секНа Фіг.6А показано поздовжній розріз сигарети ції: тютюнвмісну секцію, яка іноді зветься тютюноза одним із варіантів здійснення цього винаходу, вим або сигаретним прутком, та фільтрувальну яка включає в себе капсулу, включену у фільтр секцію, яку можна назвати фільтрувальним мундсигарети. штуком. Фільтр, який утворює кінець сигарети, що На Фіг.6B показано подвійну капсулу, яка вм івставляється в рот, як правило, обгорнений обідщує домішки. ковим папером. Обідковий папір частково перекНа Фіг.7А показано поздовжній розріз сигарети риває тютюновий пруток, забезпечуючи таким чиза одним із варіантів здійснення винаходу, який ном з'єднання фільтра з тютюновим прутком. передбачає включення мікрокапсул у фільтр сигаТютюновий пруток, або тютюнвмісний елемент рети. сигарети, включає в себе паперову обгортку, що На Фіг.7B показано поздовжній розріз сигарети обгортає тютюн, та клей, який скріплює кромки за варіантом здійснення винаходу, який передбапаперової обгортки. Тютюновий пруток маєперчає включення макрокапсули у фільтр сигарети та ший кінець, прикріплений до фільтра, та другий включення сорбентів у фільтрувальний матеріал. кінець, який запалюється або нагрівається для На Фіг.8 показано поздовжній розріз сигарети куріння тютюну. При запаленні або нагріванні тюза варіантом здійснення винаходу, який передбатюнового прутка для куріння дим проходить від чає включення мікрокапсул у фільтрувальний мажевріючого кінця у напрямі до кінця тютюнового теріал сигарети. прутка, прилеглого до фільтра, і далі через фільтр. На Фіг.9 показано спосіб виготовлення мікроФільтр можна застосовувати у комбінації з капсул, якому віддається перевага. традиційними та нетрадиційними сигаретами. До Пропонується конструкція фільтра з домішк онетрадиційних сигарет належать, наприклад, сигавим матеріалом, наприклад, з ароматизувальним рети для електричних курильних систем, описані у компонентом, у тютюновому виробі, наприклад, у патентах США №6,026,820; №5,988,176; сигареті. Вдосконалення постачання домішкового №5,915,387; №5,692,526; №5,692,525; матеріалу шляхом його регульованого вивільнен№5,666,976; та №5,499,636, інформація з яких ня у сигарети можна забезпечити шляхом застосувключена до цього опису у повному обсязі шляхом вання однієї або кількох капсул, які вміщують допосилання. мішковий матеріал, при цьому перевага віддається Один з ілюстративних варіантів здійснення щільно закритим або ламким капсулам. Це застоспособу виготовлення сигарет включає подавання сування капсул уможливлює регулювання спожирізаного тютюну у сигаретну машину для форм увачем вивільнення вмісту ядра капсули. Таке ревання тютюнвмісної секції (наприклад, тютюнового гульоване вивільнення, забезпечуване капсулами, стовпчика); обгорнення тютюнового стовпчика уможливлює зниження ймовірності реакції між допаперовою обгорткою для формування тютюновомішковим матеріалом та сигаретою, послаблення го прутка; та приєднання фільтрувальної секції до випаровування та міграції домішкового матеріалу тютюнового прутка для формування сигарети. у сигареті, уможливлює рівномірний або нерівноТермін «головний струмінь диму» означає сумірний розподіл домішкового матеріалу, регулюміш газів та/або аерозолів, що проходить вздовж вання вивільнення домішкового матеріалу з дося гсигарети, наприклад, вздовж тютюнового прутка, ненням відповідного часового профілю цього та виходить із кінця сигарети, наприклад, через процесу під впливом певного збуджувального чинфільтрувальний кінець, тобто кількість диму, який ника та/або змішування домішкового матеріалу in виходить або просмоктується через кінець сигареsitu. ти, що вставляється в рот, під час куріння сигареВідповідно до варіанта, якому віддається пети. Головний струмінь диму містить повітря, що ревага, фільтрувальна секція сигарети включає в просмоктується через нагріту частину сигарети та себе одну або кілька капсул, причому прикладення крізь паперову обгортку. зовнішньої сили спричиняє механічне роз'єднання Тремін «куріння» сигарети означає нагрівання, однієї або кількох капсул перед використанням спалювання або інший чинник, який спричиняє сигарети або під час такого використання. Роз'єдвивільнення певних хімічних речовин із тютюну. Як нання однієї або кількох капсул уможливлює вивіправило, процес куріння сигарети включає запальнення домішкового матеріалу з капсули (капсул) лювання одного кінця сигарети та просмоктування 7 90128 8 диму в напрямі до кінця сигарети, що вставляється кох компонентів газової фази головного струменя в рот, та крізь цей кінець, причому тютюн, що місдиму. титься у сигареті, зазнає згоряння, піролізу або Можна використовувати різноманітні конструкдистиляції летких речовин. Однак сигарету можна ції сигаретних фільтрів, у які можна включати одну курити також іншими способами. Наприклад, сигаабо кілька капсул. Необмежувальними прикладарету можна курити шляхом нагрівання сигарети за ми конструкцій фільтрів, які можуть бути викорисдопомогою електричного нагрівача, як описано, тані, є односекційний фільтр, двосекційний фільтр, наприклад, у патентах США №6,053,176; трисекційний фільтр, фільтр, який включає в себе №5,934,289; №5,591,368 або №5,322,075, кожний одну або кілька порожнин, фільтр з виїмками, безз яких включений до цього опису у повному обсязі напірний фільтр, комбінації таких фільтрів тощо. шляхом посилання. Односекційні фільтри, як правило, включають в B. Тютюн себе ацетатцелюлозний джгут або матеріали на Необмежувальними прикладами тютюнових основі целюлозного паперу. Чисто целюлозні або матеріалів, придатних для застосування для цього паперові односекційні фільтри забезпечують ефевинаходу, є тютюн тр убовогневого сушіння, тютюн ктивне затримання смол та нікотину і легко піддатипу Берлей, тютюн типу Меріленд, тютюн східноються розкладу (деградації). Двосекційні фільтри, го типу, екзотичні тютюни, спеціальні тютюни, їх як правило, включають в себе ацетатцелюлозну суміші тощо. Тютюновий матеріал може мати секцію, що вставляється в рот, та секцію, яка будь-яку придатну для цілей цього винаходу форвключає в себе чисту целюлозу або ацетатцелюму, в тому числі (але не тільки) форму листового лозу. Довжину та опір просмоктуванню секцій двотютюн у, оброблених тютюнових матеріалів, насекційного фільтра можна регулювати для забезприклад, об'ємно-розширеного або розпушеного печення оптимальних сорбційних характеристик тютюн у, оброблених жилок тютюнового листя, при збереженні прийнятного опору просмоктуваннаприклад, різано-катаних або різано-розпушених ню. Трисекційні фільтри можуть включати в себе жилок, відновленої тютюнової сировини, сумішей мундштучні секції та секції, прилеглі до курильного згаданих матеріалів тощо. Можна використовувати матеріалу або тютюнового прутка, а також проміжтакож замінники тютюну. ну секцію, яка включає в себе папір. Порожнинні У виробництві традиційних сигарет тютюн, як фільтри включають в себе щонайменше дві секції, правило, використовують у формі різаного тютюнаприклад, ацетатну та ацетатну, ацетатн у та пану, тобто у формі подрібненого листя або пасом, перову або паперову та паперову, які відокремлені нарізаних на шматки шириною від приблизно одна від одної щонайменше однією порожниною. 2,5мм (1/10дюйма) до приблизно 1,3мм Фільтри з виїмками включають в себе відкриту (1/20дюйма) або навіть приблизно 0,6мм порожнину з боку кінця, який вставляється в рот. (1/40дюйма). Довжина пасом лежить у межах від Фільтри можуть бути також вентильованими приблизно 6мм (0,25дюйма) до приблизно 75мм та/або включати в себе додаткові сорбенти, ката(3дюйми). Крім того, сигарети можуть включати в лізатори або інші домішки, придатні для викориссебе один або кілька ароматизаторів або інших тання у сигаретних фільтрах. відповідних домішок (наприклад, регулятори горінЗа одним із прикладів здійснення винаходу, ня, модифікатори згоряння, барвники, в'яжучі тофільтрувальна секція сигарети може включати в що). себе сорбент та капсулу, розташовані у вказаній C. Фільтри послідовності в напрямі проходження диму через Фільтрувальним матеріалом у фільтрі може фільтр. Сорбент, наприклад, активоване вугілля, бути будь-який з різноманітних волокнистих матеможе бути вміщений у порожнині на певній відстаріалів, придатних для застосування в елементах ні від однієї або кількох капсул, які можуть бути фільтрів тютюнового диму. До типових волокнисрозташовані у другій секції або частині фільтра, тих матеріалів належать ацетатцелюлоза, поліпвідокремленій від сорбенту. Таке розташування ропілен та папір. Відповідно до варіанта, якому забезпечує фільтр ування диму сигарети сорбенвіддається перевага, фільтрувальним матеріалом том та розміщення ароматизатора у сигареті, приє ацетатцелюлоза. чому на ефективність ароматизатора не впливає Фільтр сигарети включає в себе також сорабсорбція або адсорбція сорбентом. бент, наприклад, дрібнозернистий сорбент. ВідпоD. Сорбенти відно до варіанта, якому віддається перевага, часТермін «сорбція» у значенні, вживаному в тинки сорбенту мають розмір від приблизно 0,3мм цьому описі, означає фільтрування внаслідок аддо приблизно 0,85мм, або від 20меш до 50меш, із сорбції та/або абсорбції. Термін «сорбція» охопметою спрощення завантаження у порожнини силює взаємодію на зовнішній поверхні сорбенту, а гарети та досягнення бажаного перепаду тиску на також взаємодію всередині пор та каналів сорбенфільтрі (опору просмоктуванню). Це твердження ту. Інакше кажучи, «сорбент» є речовина, яка здастосується випадку, коли сорбент заповнює чітко тна конденсувати або затримувати на своїй повервизначену порожнину у фільтрувальній секції. У хні молекули інших речовин та/або поглинати інші сигаретних фільтрах можна застосовувати також речовини внаслідок проникнення згаданих інших сорбенти в інших формах, наприклад, частинки речовин у внутрішню структуру сорбенту або у сорбенту можуть бути розподілені у волокнистому його пори. джгуті, і у такій формі вони можуть бути викорисТермін «сорбент» у значенні, вживаному в тані як інші поздовжні секції фільтра для забезпецьому описі, означає або адсорбент, або абсорчення бажаного зниження вмісту одного або кільбент, або речовину, яка може виконувати обидві ці функції. 9 90128 10 Термін «видалення» у значенні, вживаному в модифікування характеристик сигарети. До таких цьому описі, означає адсорбцію та/або абсорбцію домішкових матеріалів належать ароматизатори, щонайменше певної частини складників головного нейтралізатори та інші модифікатори диму, наприструменя тютюнового диму. клад, хімічні реагенти, як-от 3-амінопропілсиліл Як сорбент може бути застосований будь -який (APS), що реагують із складниками диму. Крім топридатний для цієї мети матеріал, однак перевага го, до домішкових матеріалів можуть належати віддається сорбентам на основі активованого вурозріджувачі, розчинники або технологічні допомігілля або мікропористим матеріалам. Сорбентом жні речовини, які можуть впливати або не впливаможе бути будь-який матеріал, який має здатність ти на відчуттєві характеристики головного струмеадсорбувати та/або абсорбувати газоподібні скланя диму, але сприяють обробленню домішки та її дники на своїй поверхні або нагромаджувати такі капсулюванню та введенню у сигарету. складники у своїй внутрішній структурі. В разі баЗа варіантом здійснення винаходу, якому віджання сорбент може містити каталізатор. Необмедається перевага, до домішкових матеріалів можувальними прикладами сорбентів можуть бути жуть належати один або кілька ароматизаторів, вуглецеві матеріали, наприклад, активоване вугілнаприклад, рідких або твердих ароматизаторів та ля, матеріали на основі оксиду алюмінію, силікати, сумішей ароматизаторів або матеріалів, що місмолекулярні сита та цеоліти, які можуть бути затять ароматизатори. Термін «ароматизатор» або стосовані окремо або у комбінаціях. За одним ва«тютюновий ароматизатор» може означати будь ріантом, якому віддається перевага, матеріалом яку ароматизувальну сполуку або тютюновий ек ссорбенту є активоване вугілля. тракт, придатний для вміщення у рідкій формі з Мікропористі матеріали (тобто мікропористі можливістю вивільнення у двоелементні капсули, сорбенти), наприклад, активоване вугілля, можна мікрокапсули або макрокапсули з метою покразастосовувати для відфільтровування газоподібщення смакоароматичних якостей головного струних складників із сигаретного диму. Мікропористий меня диму, що утворюється, наприклад, у сигареті. сорбент може мати пори шириною (або діаметром) Необмежувальними прикладами придатних менше від приблизно 20Å. ароматизаторів або ароматизувальних дом ішок є Незважаючи на те, що мікропористі матеріали ментол, м'я та, наприклад, перцева м'ята та кучеє корисними для фільтрування сигаретного диму, рява м'ята, шоколад, лакриця, лимонний та інші ці матеріали можуть також бути перешкодою з фр уктові ароматизатори, гамма-окталактон, ваніточки зору введення у сигарету ле тких ароматиз улін, етилванілін, ароматизатори, що освіжають вальних компонентів, наприклад, ментолу. Зокреподих, пряні ароматизатори, наприклад, кмин, мема, мікропористі сорбенти схильні адсорбувати тилсаліцилат, ліналоол, бергамотова олія, гераніта/або абсорбувати ароматизувальні компоненти єва олія, лимонна олія, імбирна олія та тютюновий протягом проміжку часу між виготовленням сигаароматизатор. Інші придатні ароматизатори морети та її використанням споживачем, тим самим жуть включати ароматизаційні сполуки, вибрані з знижуючи ефективність ароматизувальних компогрупи, до якої входять кислоти, спирти, складні нентів у сигареті. ефіри, альдегіди, кетони, піразини, їх комбінації Окрім зниження ефективності ароматизувальабо суміші тощо. Наприклад, придатні ароматиз уних компонентів внаслідок їх адсорбції/абсорбції вальні сполуки можуть бути вибрані з групи, яку мікропористими сорбентами, міграція ароматиз ускладають фенілоцтова кислота, соланон, мегасвального компонента у сорбент та його адсорбтигматриєнон, 2-гептанон, бензиловий спирт, цисція/абсорбція сорбентом спричиняє дві додаткових 3-гексенілацетат, валеріанова кислота, валеріанопроблеми. По-перше, ароматизувальний комповий альдегід, складний ефір, терпен, сесквітерпен, нент може займати активні центри сорбенту, тим нооткатон, мальтол, дамасценон, піразин, лактон, самим знижуючи здатність сорбенту до видалення анетол, ізовалеріанова кислота, їх суміші то що. складників газової фази диму. По-друге, оскільки Згідно з одним варіантом здійснення винаходу, ароматизувальний компонент часто сильно адсодомішковий матеріал може відігравати роль хімічрбується/абсорбується на сорбенті, здатність до ного реагента для одного або кількох складників вивільнення цього компонента може виявитися головного струменя диму. Такий домішковий манедостатньою. Отже, бажаним є відділення мікротеріал може включати, наприклад, хімічну домішпористих матеріалів від ароматизувальних компоку, яка взаємодіє з одним або кількома складниканентів або інших домішок. ми головного струменя диму. Як приклади можна Ще одна перевага регульованого вивільнення згадати патенти США №6,209,547 та №6,595,218, капсульованих летких ароматизаторів у фільтрі де розглядаються реагенти, що можуть взаємодіяполягає в тому, що капсульовані леткі домішки ти з газоподібними складниками струменя диму та додаються у струмінь диму через фільтрувальну видаляти з диму ці компоненти; ці патенти вклюсекцію. Введення таких домішок у фільтр забезпечено до цього опису у повному обсязі шляхом почує уникнення можливих піролітичних реакцій, які силання. можуть спричинити зміну характера домішок та F. Капсули погіршення відчуттєвого е фекту. Капсули у конструкції фільтра забезпечують Е. Домішки переваги, зокрема, для сигарет, що включають в Термін «домішка» означає будь -який матеріал себе активоване вугілля. Вміщення щільно закриабо компонент, який модифікує характеристики тої капсули у фільтр у сигаретах, що мають у сигарети під час її куріння. В одну або к ілька капскладі фільтра активоване вугілля, за активованим сул можна вміщувати будь-який відповідний домівугіллям практично запобігає адсорбції вивільнешковий матеріал або комбінацію матеріалів для ного домішкового матеріалу активованим вугіллям 11 90128 12 і, отже, деактивації вугілля. Таким чином, у випадпричому стр умінь рідини розпадається на краплі, і ках, коли домішковим матеріалом є ароматизуварідкий матеріал стінки твердіє внаслідок фазового льний компонент, адсорбція ароматизатора актипереходу, обумовленого присутністю зшивальних вованим вугіллям під час зберігання сигарет та під іонів, різниці рН, змін температури тощо. час куріння стає практично неможливою. Для забезпечення відповідних характеристик Введення домішкового матеріалу в одну або капсул (стабільності, міцності, опору руйнуванню, кілька капсул забезпечує значне зменшення втрапростоти оброблення при виготовленні фільтрів ти ароматизатора у фільтрі внаслідок його вивільтощо) можна застосовувати капсули з одношаронення у бічний струмінь диму та послаблення або вими або багатошаровими стінками. Капсули можповне усунення піролізу ароматизувального комна виготовляти з будь-якого придатного матеріалу, понента під час куріння сигарети. Крім того, внанаприклад, із матеріалів, які застосовуються у капслідок вміщення згаданих однієї або кількох капсула х для постачання лікарських речовин, рідин та сул, що вміщують домішковий матеріал, у інших капсульованих матеріалів. Наприклад, можфільтрувальну секцію, активоване вугілля може на застосовувати типові капсули, які використовузберегти свою здатність модифікувати сигаретний ються у фармацевтичній промисловості. Такі капдим, яка включає видалення з головного струменя сули можуть виготовлятися, наприклад, на диму летких органічних компонентів, наприклад, желатиновій основі або з полімерного матеріалу, 1,3-бутадієну, акролеїну, ізопрену тощо. наприклад, із модифікованої целюлози. Одним із Термін «вміщення з можливістю вивільнення» типів модифікованої целюлози, придатним для цієї у значенні, вживаному в цьому описі, означає мети, є гідроксипропіл-метилцелюлоза. утримування домішкових матеріалів у капсулах та G. Варіанти здійснення, яким віддається перевивільнення їх з капсул, при цьому згадані домішвага кові матеріали утримуються достатньою мірою для Серед конструкцій капсули, яку можна застовиключення або зведення до мінімуму небажаної сува ти для вміщення домішкового матеріалу, пеміграції, наприклад, під час зберігання. Цей термін ревага віддається двоелементній капсулі, яка у означає також (але не обмежений поданим нижче варіанті, якому віддається перевага, має основну визначенням), що домішкові матеріали у капсулах камеру, в якій домішковий матеріал може міститиє досить рухомими для вивільнення з капсули в ся у будь-якій формі, придатній для вивільнення з разі, наприклад, руйнування або відкриття капсули капсули. Наприклад, основна камера може бути під впливом механічного зусилля. Наприклад, капповністю або частково заповнена плинною домішсула може бути зруйнована шляхом стискування кою або домішками та/абоможе вміщувати: стисчастини сигаретного фільтра, що включає в себе ливий пористий матеріал, наприклад, губку, прокапсулу, причому домішковий матеріал вивільнюсочену домішкою (домішками), або ється з капсули. неадсорбувальні тверді речовини, для зменшення Капсула може бути виконана у різноманітних простору, що може бути зайнятий домішкою або фізичних формах, до яких належать одноелементдомішками, або навіть мікрокапсули, що вміщують ні або багатоелементні капсули, великі капсули, домішки, для захисту їх від можливого передчасмалі капсули, мікрокапсули тощо. Однією із форм, ного руйнування у процесі виготовлення фільтра. яким віддається перевага, є двоелементна капсуВідповідно до варіанта, якому віддається перевала; іншими формами, яким віддається перевага, є га, стінки однієї або кількох капсул захищають домакрокапсули та мікрокапсули. Будь -яка із цих мішковий матеріал від міграції та уможливлюють форм, яким віддається перевага, може вміщува ти його регульоване вивільнення. рідкі домішки; вивільнення цих домішок у варіанУ двоелементній капсулі, якій віддається петах здійснення, яким віддається перевага, може ревага, згадані два елементи щільно закривають бути забезпечене аналогічними способами за рата/або замикають домішковий матеріал всередині хунок механічного впливу. Капсули можуть бути основної камери та запобігають просочуванню присутні у фільтрувальній секції сигарети у дисп едомішкового матеріалу до умисного вивільнення рсному стані, якщо застосовуються невеликі макпід впливом механічного зусилля. За одним із варокапсули або мікрокапсули, або ж присутні у ріантів, якому віддається перевага, капсула вклюштранзі або порожнині фільтра у випадку застосучає в себе два елементи, які щільно змикаються вання однієї або кількох капсул, у варіанті, якому або закріплюються один в одному, а потім привіддається перевага, - двоелементних капсул або наймні частково відділяються один від одного внамікрокапсул. Однак капсула або капсули у варіанті, слідок прикладення зовнішньої сили, уможливлюякому віддається перевага, розташовані за будь ючи вивільнення рідкого або пароподібного якими сорбентами у сигареті, наприклад, за актидомішкового матеріалу зсередини двоелементної вованим вугіллям. капсули, як показано на Фіг.1-3. Ущільнення, утвоМікрокапсули можна одержувати будь -яким рене двома елементами, може бути механічним придатним для цього способом, в тому числі споущільненням. Проте для покращення якості ущільсобами утворення оболонок, наприклад, способанення може бути передбачена ущільнювальна ми утворення покриття методом центрифугування, стрічка на зовнішній поверхні капсули у місці змикоацервації, полімеризації на поверхні розділу кання двох елементів капсули. Ущільнювальні фаз, випарювання розчинників, формування із стрічки можуть бути виготовлені із желатину, гідзастосуванням кільцевого сопла, при якому застороксипропілметилцелюлози або інших придатних совують два концентричних сопла для утворення матеріалів, при цьому перевага віддається матерівнутрішнього струменя рідкого матеріалу ядра та алам, подібним до матеріалу, застосованого для зовнішнього струменя рідкого матеріалу стінки, виготовлення капсули. 13 90128 14 З метою вивільнення домішкового матеріалу з ток, нероз'ємно приєднаний до фільтра, причому двоелементної капсули у варіанті, якому віддаєтьфільтр включає в себе фільтрувальний матеріал, ся перевага, застосовується зовнішній чинник, сорбувальний матеріал та щонайменше одну капнаприклад, механічний вплив. Один зі способів сулу, яка вміщує домішковий матеріал для модиприкладення зовнішньої сили, якому віддається фікування характеристик сигаретного диму. перевага, може полягати у спонуканні споживача За альтернативним варіантом, сигарета, якій до стискання фільтра, який включає в себе двоевіддається перевага, включає в себе тютюновий лементну капсулу, або прикладення до фільтра пруток, нероз'ємно приєднаний до фільтра, присили ззовні перед або під час куріння сигарети. чому фільтр включає в себе окремі рознесені в Відповідно до варіанта, якому віддається переваосьовому напрямі на певну відстань секції, з яких га, стискання або прикладення сили ззовні сприперша секція включає в себе фільтрувальний мачиняє принаймні часткову деформацію основної теріал, друга секція включає в себе сорбувальний камери, що, у свою чергу, спричиняє переміщення матеріал, та третя секція включає в себе одну або внутрішніх елементів капсули, що механічно зімккілька капсул,що вміщують домішковий матеріал нені або щільно прилягають один до одного. Це для модифікування характеристик тютюнового переміщення обумовлює утворення одного або диму під час куріння сигарети, причому згадана кількох відкритих назовні проміжків між внутрішнікапсула має ламку стінку або ущільнену стінку, яка ми елементами, через які принаймні частина дооточує домішковий матеріал, причому ламка стінка мішкового матеріалу може вивільнитися з капсули або ущільнення в разі піддання фільтра дії зовні(наприклад, із капсули може вивільнитися рідина шньої сили руйнується, уможливлюючи контактута/або пара) для модифікування тютюнового диму, вання домішкового матеріалу з тютюновим димом, що проходить через фільтр. Силу можна приклаякий проходить через фільтр. дати у напрямі вздовж або впоперек осі сигарети. Відповідно до варіанта, якому віддається пеМожна застосовувати також скручування. Для відревага, сигаретний фільтр включає в себе одну творюваної концентрації сили на відповідному або кілька капсул, розташованих нижче за ходом місці фільтра можна також застосовувати зовнішдиму від сорбувального матеріалу, з розташуванній пристрій, наприклад, трубчастий стискальний ням фільтрувального матеріалу між однією або пристрій, пінцет або будь-який інший пристрій для кількома капсулами та сорбувальним матеріалом, прикладання скручувальної або стискальної сили. або поблизу кінця фільтра, що вставляється в рот, Відповідно до варіанта, якому віддається пепричому одна або кілька капсул розташовані між ревага, два елементи капсули при стисканні її кінцем фільтра, що вставляється в рот, або між споживачем фізично роз'єднуються, а не руйнуфільтром та кінцем сигарети, що вставляється в ються, з міркувань забезпечення більш прогнозорот. ваного результату. Однак руйнування також можКапсула за варіантом здійснення винаходу, на застосовувати, оскільки при руйнуванні капсули якому віддається перевага, може бути вміщена у також утворюються відкриті проміжки, через які фільтрувальну секцію сигарети із застосуванням може вивільнитися з капсули принаймні частина порожнистої трубки, причому капсула частково домішкового матеріалу. заповнює трубку по діаметру, уможливлюючи проУ варіанті, що є альтернативою застосуванню ходження диму через трубку навкруги капсули. двоелементної капсули, розчини ароматизаторів Порожниста трубка може бути виконана з будь для аналогічної мети можуть бути замкнені в одякого матеріалу, сумісного з матеріалами фільтра, ноелементній безшовній капсулі. У ілюстративноякий може містити капсули, але не заважає вивіму варіанті здійснення у сигаретному фільтрі м ольненню домішки з капсули або з мікрокапсул при жуть бути присутні мікрокапсули, які вміщують прикладенні до фільтра зовнішньої сили. У варіандомішкові матеріали. Аналогічно, мікрокапсули та ті, якому віддається перевага, порожнистою трубмакрокапсули можна руйнувати шляхом приклакою є порожниста ацетатна трубка. дання сили, причому при руйнуванні має місце За одним варіантом здійснення винаходу, капвивільнення з таких капсул домішкових матеріалів. сула виготовлена з двох елементів (першого та Макрокапсули або мікрокапсули можуть бути другого елементів), як описано вище, причому п ерівномірно розподілені у всьому об'ємі сигаретного рший елемент має відкритий кінець , і другий елефільтра, в окремій частині сигаретного фільтра мент також має відкритий кінець. Таким чином, або у кількох частинах сигаретного фільтра. Як кожний елемент є порожнистим з відкритим кінальтернатива, за іншим ілюстративним варіантом цем. Перший елемент включає в себе домішкову здійснення винаходу мікрокапсули можуть бути композицію у рідкій, твердій або абсорбованій фовключені в ацетатцелюлозну секцію фільтра, відормі та утворює основну камеру для домішки. Друкремлену від секції адсорбента всередині сигаретгий елемент може закріплятися у першому елеменого фільтра. Слід зазначити, що терміни «капсунті з утворенням щільного контакту між двома ли» або «макрокапсули» вживаються для порожнистими елементами. Щільний контакт, напозначення відносно великих капсул, відповідно приклад, механічне ущільнення, може бути забездо варіанта, якому віддається перевага, капсул печене шляхом застосування стрічкового ущільдіаметром приблизно 1 мм або більше, а термін нення у місці з'єднання двох елементів капсули, з «мікрокапсули» означає менші капсули, відповідно метою виключення або зведення до мінімуму мігдо варіанта, якому віддається перевага, діаметром рації або витікання домішкового матеріалу. Потім менше за 1мм. капсулу можна ввести у фільтрувальну секцію сиВідповідно до варіанта, якому віддається пегарети. За одним варіантом здійснення винаходу, ревага, сигарета включає в себе тютюновий прукапсулу вставляють у порожнисту ацетатну тр убку, 15 90128 16 а потім вводять у сигаретний фільтр, як показано, мента 20, тобто домішка піддається дії головного наприклад, на Фіг.1. При стисканні фільтра, що струменя диму, що проходить через фільтр. включає в себе капсулу, домішка вивільнюється. На Фіг.2 більш детально показано перший Застосовувану домішку можна вибрати з розрахуелемент 20 та другий елемент 30 в орієнтації, нком на її абсорбцію у порожнистому ацетатному аналогічній показаній на Фіг.1, де перший елемент фільтрі для забезпечення безперервного поста20 розташований ближче до кінця сигарети, що чання домішки у дим при затягуванні. вставляється в рот, а др угий елемент 30 знахоЗа іншим варіантом здійснення, двоелементна диться ближче до тютюнового прутка 60. Як видно капсула забезпечує примусове нагнітання домішки з фігури, перший та другий елементи 20, 30 мочерез відкриті проміжки, що утворюються при межуть бути механічно роз'єднані при прикладанні ханічному розкритті капсули. У цьому варіанті при сил у напрямах, показаних стрілками А та В стисканні двоелементної капсули ущільнення між (вздовж обводу сигарети на порожнистій ацетатній елементами розкривається, і рідка домішка витрубці 70). При прикладанні сил А та В другий штовхується через верх елемента капсули, який елемент 30 зміщується у напрямі С (до тютюновоправить за основну камеру (для ясності вказаний го прутка) і, отже, другий елемент 30 повністю або напрям виштовхування). Потім рідка домішка витічастково виводиться зі щільного з'єднання з перкає з капсули і може бути перенесена у головний шим елементом 20, уможливлюючи вивільнення струмінь диму при курінні сигарети. домішки, що знаходиться у основній камері першоЗа іншим варіантом здійснення, двоелементна го елемента 20. капсула виконана так, що забезпечує підтримання На Фіг.3 показано другий варіант здійснення двох елементів капсули у роз'єднаному стані, так капсули для ароматизатора, якому віддається пещо домішка може продовжувати вивільнюватися у ревага, аналогічний першому варіанту здійснення, фільтр, уможливлюючи таким чином безперервне але без секції 45 першого фільтрувального матепостачання домішки у головний струмінь диму під ріалу, прилеглої до кінця сигарети, що вставляєтьчас куріння сигарети. Наприклад, стан механічного ся в рот. У цьому варіанті здійснення остання секроз'єднання двох елементів капсули може підтриція фільтра 40 відсутня, і порожниста ацетатна муватися шляхом застосування диспергованих у трубка 70, яка вміщує капсулу 10 із першим елематеріалі домішки частинок, які виносяться з капментом 20 та другим елементом 30, розташована сули та протидіють змиканню двох елементів капна кінці сигарети, що вставляється в рот, і, отже, сули, оскільки згадані частинки затримуються між домішка безпосередньо надходить у головний першим та другим елементами капсули. струмінь диму, який висмоктується з фільтра. Може бути застосована також подвійна капсуШляхом видалення секції 45 першого фільтрувала. Відповідно до варіанта, якому віддається пельного матеріалу з кінця сигарети, що вставляєтьревага, подвійна капсула може складатися з малої ся в рот, споживач сигарети може стиснути капсукапсули, що знаходиться всередині більшої капсулу всередині фільтра для вивільнення ли. Ці дві капсули можуть вміщувати матеріали ароматизатора та змочити секцію 45, а потім виабо композиції, сумісні або несумісні одна з одною. далити капсулу 10 перед курінням. У варіанті, якоДля вміщення домішки (домішок) можна застосому віддається перевага, якщо бажаним є видаленвувати, наприклад, подвійні капсули DuoCap вироня капсули після використання, капсулу можна бництва фірми Encap Drug Delivery of W. Lothian розташувати так, щоб вона принаймні частково (Шотландія). виступала за кінець сигарети, що вставляється в Сигарети, фільтри та капсули з ароматизаторот, так, щоб виступну частину можна було захорами, які включають в себе два елементи, згідно з пити пальцями для полегшення видалення. першим варіантом здійснення винаходу, якому Третій варіант здійснення капсули для аром авіддається перевага, додатково ілюстровані на тизатора, якому віддається перевага, показано на Фіг.1-6. На Фіг.1 показана сигарета, яка включає в Фіг.4A-4D. Як видно з Фіг.4А, двоелементна капсусебе тютюновий пруток 60, нероз'ємно приєднаний ла може складатися з першого елемента 200 (вседо фільтра 40. Фільтр 40 включає в себе секції 45 редині якого знаходиться домішка) та другого з першим фільтрувальним матеріалом, секцію 50 елемента 300, причому згадані два елементи моіз сорбентом та порожнисту ацетатн у тр убку 70, жуть бути щільно з'єднані між собою за допомогою яка вміщує двоелементну капсулу 10, яка включає кільцевих виїмок 210. Після щільного взаємного в себе перший елемент 20 та другий елемент 30, з'єднання перший елемент 200 та другий елемент вставлений у перший елемент. Перший елемент 300 можуть бути застосовані як насос для вивіль20 відкритий з одного кінця і править за основну нення домішкового матеріалу, причому перший камеру для домішкового матеріалу. Закритий напіелемент 200 є основною камерою для домішкововсферичний кінець другого елемента 30 щільно го матеріалу, а другий елемент 300 сприяє поставставлений у відкритий кінець першого елемента чанню домішкового матеріалу. Як перший елемент 20. Сорбентом, якому віддається перевага, є акти200, так і другий елемент 300 можуть мати кільцеві воване вугілля. Капсула за Фіг.1 може бути відкривиїмки 210 для забезпечення замкнутої та щільно та споживачем сигарети шляхом стискання філь тзакритої структури; гофри можуть мати будь -яку ра в околі порожнистої ацетатної трубки 70, що форму, яка уможливлює вивільнення домішки при спричиняє деформування капсули 10 із принаймні прикладанні зовнішньої сили. Крім того, деякі часчастковим механічним роз'єднанням першого елетини капсули можуть бути надрізані для зменшенмента 20 та другого елемента 30, причому домішня сили, необхідної для руйнування капсули. ка вивільнюється з основної камери першого елеЯк показано на Фіг.4B, відкритий кінець другого елемента 300 може охоплювати відкритий кі 17 90128 18 нець першого елемента 200 з виїмками 210 для другий елемент 310 вставлений у порожнину перзабезпечення утримування капсули у щільно зашого елемента 220. При стисканні капсули або критому стані до стискання капсули. Крім того, прикладанні до неї сил у напрямі стрілок G та Н, місце з'єднання першого елемента з другим може показаних на Фіг.5B, перший елемент 220 та друбути о хоплене ущільнювальною стрічкою 400 для гий елемент 310 механічно роз'єднуються з утвододаткового ущільнення капсули, розташованою ренням проміжка або отвору на ділянці 110, через на місці з'єднання між першим та другим елеменякий ароматизувальний компонент може вивільтами, на частині тільки другого елемента або на нюватися та контактувати з тютюновим димом, що частині першого елемента та другого елемента. проходить через фільтр сигарети, змішуватися з Відповідно до варіанта, якому віддається переватютюновим димом або захоплюватися потоком га, ущільнювальна стрічка 400 виконана з непротютюнового диму. никного матеріалу, який забезпечує щільне та неПриклад застосування капсули з аром атизатопроникне закривання капсули. ром за Фіг.4A-4D у сигареті показано на Фіг.6А, де На Фіг.4С показано нагнітальну дію капсули, в двоелементна капсула 100 для домішкового матеразі прикладення до неї зовнішньої сили у напряріала вміщена у фільтр 40 нижче за ходом диму мах D та Е, причому домішка виштовхується через від секції 50 сорбента у сигареті 3. Фільтр 40 приєпроміжок 330, який утворюється між першим та днаний до тютюнового прутка 60, причому фільтр другим елементами капсули. Два елемента 200 та 40 включає в себе секцію 45 із фільтрувальним 300 механічно роз'єднуються під впливом сил, матеріалом, прилеглу до тютюнового прутка 60, прикладених у напрямах D та Ε при стисканні капсекцію 50 із сорбентом, секції 45 із фільтрувальсули, при цьому між першим та другим елементаним матеріалом, де двоелементна капсула 100 ми утворюється проміжок 330. Домішковий матеріможе бути розташована між секціями 45 із філь тал, який відповідно до варіанта, якому віддається рувальним матеріалом. Двоелементна капсула перевага, являє собою рідину, може, таким чином, 100 може бути щільно вставлена у порожнисту змочувати певні ділянки поза капсулою, наприацетатну тр убку 70. Крім того, у сигарету 3 може клад, частини фільтра, наприклад, ацетатцелюлобути включена подвійна капсула, показана, напризні секції, в разі виштовхування домішки вгору та клад, на Фіг.6B, причому подвійна капсула може назовні капсули (як показано стрілкою 320) через вміщувати домішки або активні композиції. проміжок 330 між першим елементом 200 та друПри використанні частина фільтрувальної секгим елементом 300. ції сигарети 3 може бути стиснута силами Н, І, Крім того, у процесі виготовлення капсули м оприкладеними з протилежних боків капсули 100, жуть бути виконані виїмки на ній. Ці виїмки можуть які спричиняють принаймні часткове механічне бути використані для концентрування сил, приклароз'єднання першого елемента 200, що має оснодених до капсули, на послаблених частинах або вну камеру для домішкового компонента, та друготочках капсули, що сприяє руйнуванню капсули. го елемента 300, як показано на Фіг.4С. Як і на При стисканні капсули, як показано на Фіг.4С, Фіг.4A-4D, якщо капсула 100 у сигареті 3 за Фіг.6 щільне або замкнене з'єднання між першим елестискається перед використанням, то домішковий ментом 200 та другим елементом 300 роз'єднуєтькомпонент витікає через проміжок, утворений між ся, уможливлюючи вивільнення домішки з капсули першим елементом 220 та другим елементом 300 та змішування її з тютюновим димом, який прохокапсули 100, і може зволожити секції фільтра поза дить через фільтр, якщо капсула застосовується у капсулою 100 або забезпечити осадження домішки сигареті. Крім того, слід зазначити, що капсула у цих секціях. Відповідно до варіанта, якому віддаможе руйнуватися у послаблених місцях її консється перевага, застосовувана капсула має розритрукції. Наприклад, ділянки навколо кутів 220 капвну міцність 0,5-0,8кгс (кілограм-сила, 4,90-7,85Н), сули можуть бути послаблені і, отже, можуть руй0,8-1,2кгс (7,85-11,7 Н), 1,2-1,6кгс (11,77-15,69Н), нуватися. 1,6-2,0кгс (15,69-19,61Н) або 2,0-2,4кгс (19,61За ще одним варіантом здійснення винаходу, 23,54Н). При курінні сигарети 3 домішка може конпоказаним на Фіг.4D, у першому елементі 200 каптактувати з головним струменем диму, що прохосули можуть бути розміщені тверді частинки 205, дить через фільтр. наприклад, губки або частинки діоксиду кремнію, За іншим варіантом здійснення винаходу, капоксиду алюмінію, вугілля або іншого матеріалу, які сула може мати форму однієї або кількох мікрокаабсорбують домішку або виконують роль наповпсул, які вміщують домішку (домішки). Кожну мікнювачів (тобто займають певний об'єм у першому рокапсулу можна використовувати окремо або у елементі 200), з метою уможливлення застосуванкомбінації з іншими мікрокапсулами 800, як поканя у капсулі менших кількостей домішки. За альтезано на Фіг.7А. При застосуванні у сигареті кожна рнативним варіантом, тверді частинки 205 можуть мікрокапсула може вміщувати одн у й ту саму доявляти собою частинки ароматизатора або містити мішку або у різних мікрокапсулах (в разі присутноароматизатор, як, наприклад, частинки ароматисті їх у сигареті) можуть міститися різні домішки, зованого вугілля або іншого пористого матеріалу, залежно від бажаної домішки (домішок). Напринаприклад, молекулярних сит, причому можна клад, на Фіг.7А показано, що сигаретний фільтр уникнути використання рідини або використати її включає в себе комбінацію з десяти мікрокапсул із адсорбцію у порах згаданих частинок. ментоловим ароматизатором та п'я ти мікрокапсул На Фіг.5А-5B показано ще один варіант вик оіз тютюновим ароматизатором для забезпечення нання капсули для ароматизатора. Як видно з комбінованої ментоло-тютюнової ароматизації, Фіг.5А, перший елемент 220 включає в себе осноякій віддається перевага. вну камеру для ароматизувального компонента, а 19 90128 20 За іншим прикладом, можна застосовувати кість, наприклад, 6-9мкл, 9-12мкл або 12-15мкл; одну або кілька макрокапсул більшого розміру, як така кількість забезпечує достатню кількість аропоказано на Фіг.7B; такі макрокапсули можуть явматизатора у головному струмені диму при курінні ляти собою сфери, наприклад, ароматизувальні сигарети. кульки або сферичні ароматизувальні капсули. Для регулювання просочування домішкою Вивільнення домішки з мікрокапсул можна заацетатцелюлозної секції фільтра, прилеглої до безпечити стисканням шляхом прикладення сил з однієї або кількох капсул, можна також регулювати обох боків сигаретного фільтра 40, який включає в в'язкість домішки. Вважається, що уповільнене себе мікрокапсули 800 або макрокапсули 810, як просочування, якому сприяє підвищена в'язкість показано на Фіг.7А-7B. При прикладанні сили одна рідини, потенціально здатне забезпечити послабабо кілька мікрокапсул 800 або макрокапсул 810 лення утворення плям домішки на папері для обруйнуються, і домішка (домішки), яка міститься (які горнення фільтра сигарети. До придатних модифімістяться) у мікрокапсулах 800 або макрокапсулах каторів в'язкості, застосовуваних у гідрофобних 810, вивільнюється (вивільнюються) у сигарету. композиціях, належать бджолиний віск або інші Таким чином, домішка (домішки) вивільнюється воски, а для гідрофільних композицій придатні (вивільнюються) у сигаретному фільтрі за сорбенмодифіковані похідні целюлози тощо. том 50 тільки після прикладення сили, уможливКапсули можуть мати будь-який розмір, придалюючи постачання домішки (домішок) у сигареті, тний для застосування у сигаретах. Для включенщо також сприяє послабленню взаємодії між доня двоелементної капсули у фільтр сигарети пемішкою (домішками) та сорбентом. ревага віддається діаметру такого типу капсули, Застосування капсул (відповідно до варіанта, меншому від діаметра сигарети, наприклад, менякому віддається перевага, двоелементної капсуше ніж 2мм, 2-3мм, 3-4мм, 4-5мм або більше ніж ли або однієї або кількох мікрокапсул або макро5мм, і може відрізнятися в довжину в залежності капсул) забезпечує численні переваги з точки зору від довжини фільтра, наприклад, менше ніж 8мм, постачання домішкового компонента у сигарету. 8-10мм, 10-12мм або більше ніж 12мм. Відповідно Міграція домішки зводиться до мінімуму завдяки до варіанта, якому віддається перевага, двоелезастосуванню капсули, яка утримує домішку в осментна капсула для традиційних сигарет має діановній камері або у мікрокапсулах до моменту виметр від приблизно 2мм до 4мм та довжину від користання сигарети. Вивільнення домішки можна приблизно 8мм до 11мм, оскільки такі розміри забезпечити шляхом стискання фільтра, який уможливлюють утримування у двоелементній капвключає в себе капсули, на кожній сигареті окресулі бажаної кількості рідкої домішки, в той час як мо, в той час як інші сигарети залишаються в уп асама двоелементна капсула вміщується у фільтрі ковці. У решті цих сигарет відповідні домішки зата має розмір, зручний для прикладання сили сполишаються закритими у фільтрах до руйн ування живачем сигарети. капсул у цих фільтрах із вивільненням домішок. Відповідно до варіанта, якому віддається пеКапсули забезпечують захисну конструкцію, яка ревага, двоелементна капсула знаходиться у позапобігає міграції домішкового компонента у перірожнистій трубці, наприклад, у порожнистій ацетаод зберігання або зводить таку міграцію до мінітній трубці, зовнішній діаметр якої близький до муму і, отже, запобігає сорбції домішкового комподіаметра сигаретного фільтра. Розташування двонента сорбувальним матеріалом у фільтрах та/або елементної капсули може відповідати наявності в інших частинах сигарет. Розташування капсули фільтрувального матеріалу поблизу обох кінців нижче за ходом диму від секції із сорбентом уможпорожнистої трубки, як показано на Фіг.1 та Фіг.6А, ливлює постачання ароматизаційних сполук споабо ж порожниста трубка, в якій знаходиться капживачеві без істотної взаємодії з розташованим сула, може бути розташована на кінці фільтра, що перед капсулою сорбентом, наприклад, активовавставляється в рот, як показано на Фіг.3. Крім того, ним вугіллям. Розташування капсул у фільтрі таорієнтація двоелементної капсули може бути також зводить до мінімуму втрати ароматизатора з кою, що частини капсули, до яких прикладається бічним струменем диму. зусилля (А та В на Фіг.2 та D та Ε на Фіг.4С), знаДомішка, яка вивільнюється з капсул фільтра ходяться всередині осьового обводу фільтра, в при їх стисканні або прикладенні до них зовнішньої той час як напрям вивільнення домішки орієнтовасили, може постачатися у будь-якій кількості, баний у бік частини фільтра, що знаходиться поближаній для конкретного типу застосовуваної домішзу тютюнового прутка. Слід зазначити, що орієнтаки. Ця кількість може визначатися конкретною ція на Фіг.1, Фіг.3 та Фіг.6 А уможливлює конструкцією капсул, зокрема, першого елемента прикладення зусилля до частин капсули, признадвоелементної капсули, який править за основну чених для вивільнення домішки при прикладанні камеру для домішкового компонента, або кількістю зусилля. та розмірами мікрокапсул, присутніх у фільтрі. Як Для включення однієї або кількох мікрокапсул правило, кількість домішки, застосовувана у кожній та/або макрокапсул у фільтр сигарети мікрокапсусигареті, може бути дуже незначною, оскільки доли можуть мати однакові або різні розміри. Напримішка під час пакування та зберігання сигарет є клад, мікрокапсули можуть бути виготовлені у фопрактично замкненою у капсулах. Наприклад, у рмі округлих одиниць діаметром від 0,3мм до разі застосування ароматизатора як домішки дос1,0мм, але перевага віддається діаметрам від татня кількість ароматизувального компонента у приблизно 0,3мм до 0,4мм. Відповідно до варіанмікрокапсулах становить кілька крапель, наприта, якому віддається перевага, мікрокапсули вигоклад, 3-6мкл, 6-9мкл або 9-12мкл, а у двоелементтовляються у формі округлих одноелементних ній капсулі або макрокапсулі - дещо більша кільбезшовних капсул діаметром від приблизно 0,3мм 21 90128 22 до 0,4мм. Макрокапсули, у свою чергу, можуть лонка 1250 формується зовнішнім каналом 1200 мати округлу форму, наприклад, являти собою згаданого сопла 1000. Як також показано на Фіг.9, округлі одиниці діаметром від 1,0мм до 6,0мм, але капсула 1400, яка утворюється на кінці концентриперевага віддається діаметрам від приблизно чного сопла 1000, падає у розчин 1300, де може 3,0мм до 4,0мм. Округлі мікрокапсули та макрокамати місце застигання. Шляхом спільної екструзії псули вищезазначеного діапазону розмірів уможрідкого центрального ароматизувального ядра ливлюють зведення до мінімуму опору просмокту1150 та зовнішнього оболонкового шару 1250 мованню, що спричиняється мікрокапсулами та/або жна сформувати капсулу з рідким ядром та застимакрокапсулами і може бути компенсований загаглою оболонкою, одержуючи таким чином структульними характеристиками сигарети, наприклад, рований замкнутий об'єм для рідк ої домішки. За зниженою щільністю набивання тютюну у тютюноальтернативним варіантом, для виготовлення капвому прутку або зниженим опором фільтрувальних сул можна застосувати також одноразову екструкомпонентів фільтра. зію. Слід зазначити, що при застосуванні мікрокапВідповідно до варіанта, якому віддається песул діаметром приблизно 0,35мм, завантажуваних ревага, можна виготовляти капсули 1400 з аромау порожнисту тр убку діаметром приблизно 8мм, тизатором, які мають внутрішні ароматизувальні можна досягти ступеня заповнення трубки приблиядра 1150, які можуть містити гідрофобні матеріазно 90% без значної зміни опору просмоктуванню. ли, наприклад, м'ятну олію, ментол або інші доміСлід зазначити також, що можна застосовувати шки, згадані вище, та зовнішні шари, наприклад, мікрокапсули діаметром менше ніж 0,3мм, однак у оболонки 1250, що складаються з природних або разі застосування таких менших мікрокапсул перемодифікованих природних полісахаридів, але м овага віддається диспергуванню їх у матеріалі фіжуть складатися також із полімерів або інших обольтрувального джгута, а не вміщенню у порожнилонкових матеріалів. До полісахаридів, яким відну, оскільки менший розмір може сприяти більш дається перевага, належать пектин, альгінат, щільному пакуванню та викликати значне збільполісахарид ісландського моху, камеді та агар. До шення опору просмоктуванню при завантаженні полімерів, яким віддається перевага, належать таких мікрокапсул у порожнисту тр убчасту секцію протеїни, наприклад, желатин, модифіковані похіфільтра. дні целюлози або синтетичні полімери, наприклад, Як показано на Фіг.7А, мікрокапсули 800 (або похідні поліакрилатів. одна макрокапсула на Фіг.7B) можуть займати часДля виготовлення капсул можна застосувати тину глибини, ширини та довжини фільтра 40. Міктакож одноразову екструзію. Наприклад, можна рокапсули 800, аналогічно двоелементній капсулі, диспергувати гідрофобний ароматизатор у розчині можуть бути вміщені у порожнисту тр убку 70, як гідрофільного полісахариду, і одержану дисперсію показано на Фіг.7А, яка може являти собою, наможна екструдува ти через одинарне сопло у водприклад, порожнисту ацетатн у тр убку, зовнішній ний катіонний розчин, придатний для зшивання діаметр якої відповідає діаметру фільтра сигарети. полісахариду. Шляхом забезпечення відділення Або, як показано на Фіг.7B, макрокапсула 810 гідрофобного ароматизатора від гідрофільних може бути розташована у фільтрі 40 нижче за хокомпонентів системи (полісахариду та катіону) дом диму від фільтрувального матеріалу 900, приможна одержати явно виражене гідрофобне ядро чому фільтр увальний матеріал 900 містить сорбеу капсулі. нти у порах та складках фільтрувального Наприклад, можна здійснити одноразову екстматеріалу 900. рузію для виготовлення капсул шля хом додання За іншим альтернативним варіантом, показа1,1г ментолово-м'ятної ароматизаційної композиції ним на Фіг.8, мікрокапсули 800 можуть міститися у у пробірку, яка вміщує 5мл розчину пектину LM20 фільтрувальному матеріалі 900, при цьому мікро(амідованого пектину з низьким вмістом метоксигкапсули знаходяться нижче за ходом диму від секруп, вміст метоксигруп 20%) (5% (мас.)) у воді. ції 50 із сорбентом. Потім пробірку інтенсивно струшують для одерСлід зазначити, що сорбент також може бути жання дисперсії ароматизатора у розчині пектину. включений у джгутовий матеріал для фільтра. За Потім цю дисперсію екструдують краплями через одним ілюстративним варіантом здійснення актиголку шприца у розчин хлориду кальцію при безвоване вугілля може бути включене у складки перервному перемішуванні. При падінні крапель у джгутового матеріалу фільтра або в об'єм джгуторозчин внаслідок зшивання пектину катіонами кавого матеріалу, причому джгутовий матеріал утвольцію миттєво утворюються капсули діаметром рює фільтрувальну секцію сигарети, при цьому приблизно 1-2мм. Капсули збирають та сушать на мікрокапсули можуть бути вміщені у порожнисту повітрі. При застосуванні сканувальної електронацетатну тр убку, що утворює секцію фільтра сиганої мікроскопії (SEM) для дослідження перерізу рети. капсул, одержаних за вищезазначеною методиЩе один варіант здійснення винаходу, якому кою, виявлено, що капсули мають явно виражене віддається перевага, ілюстрований на Фіг.9, стосуядро та явно виражену оболонку, та дисперсія ється формування капсули з ароматизатором, ментолово-м'ятної ароматизаційної композиції є наприклад, мікрокапсули. Як показано на Фіг.9, неоднорідною. Аналогічним шляхом можна вигодля спільної екструзії мікрокапсул, які включають в товити іншу суміш, яка містить 2,2г гліцерину, 0,3г себе ароматизувальне ядро 1150 та оболонку ментолово-м'ятної ароматизаційної композиції та 1250, можна застосувати концентричне сопло 1,5г 5% розчину пектину LM20. Капсули із цієї су1000. При цьому ядро формується центральним міші можна також одержати шляхом осадження у каналом 1100 концентричного сопла 1000, а оборозчині хлориду кальцію; вони мають структур у, 23 90128 24 яка складається з ядра та оболонки, аналогічно пектину з низьким вмістом метоксигруп (LM), а у вищезгаданим іншим капсулам. внутрішню частину 1100 концентричного сопла Товщин у зовнішнього шару 1250 можна регу1000 подають рідкий матеріал ароматизувального лювати шля хом вибору конструкції сопла; при ядра у формі ментолово-м'ятного ароматизатора. цьому можна конкретно вибирати розмір ароматиПотім ментолово-м'ятний ароматизатор ароматизаційного ядра 1150 та зовнішнього шару 1250, а зувального ядра 1150 піддають екструзії спільно з також співвідношення цих розмірів. За альтернарідким матеріалом оболонки 1250, причому на тивним варіантом, товщину зовнішнього шару виході із сопла утворюються краплі; ці спільно ек с1250 можна регулювати також шляхом відповіднотрудовані краплі 1400 мають заздалегідь визначего вибору матеріалу зовнішнього шару та розчину, ні розміри, що визначаються швидкостями екструзастосовуваного для желатинування матеріалу зії з внутрішньої та зовнішньої частин зовнішнього шару; при цьому матеріал зовнішньоконцентричного сопла. Спільно екструдовані крапго шару може реагувати з розчином швидко або лі 1400 падають у іонний розчин 1300 (наприклад, повільно і, відповідно, товщина зовнішнього оборозчин іонів кальцію), причому внаслідок реакції лонкового шару 1250 буде більшою або меншою, між LM-пектином та іонним розчином відбувається залежно від швидкості його реакції з розчином. іонне желатинування LM-пектину, при якому LMАроматизувальне ядро 1150, як вказано вище, пектин твердне, утворюючи оболонку капсул. у варіанті, якому віддається перевага, складається Слід зазначити, що оболонку з LM-пектину з гідрофобного ароматизатора, але може складаможна потім висушити при кімнатній температурі тися також із гідрофільного ароматизатора. Проте або при підвищених температурах, із застосуванякщо бажаним є гідрофільний ароматизатор, то ням або без застосування вакууму для прискорендоцільно, щоб властивості матеріалу зовнішнього ня висушування та для додаткового твердіння та шару відрізнялися від характеристик матеріалів, стабілізації капсули. Результатом процесу є синтезастосовуваних у випадку гідрофобних ароматизазовані капсули діаметром від приблизно 0,3мм до торів. Крім того, ароматизувальне ядро 1150 може 6,0мм; у варіанті, якому віддається перевага, являти собою дисперсію гідрофільних та гідрофоутворюються округлі капсули діаметром від приббних компонентів, причому у варіанті, якому віддализно 0,3мм до приблизно 0,4мм. Слід зазначити, ється перевага, гідрофільний компонент містить що для таких капсул перевага віддається розривкатіони, які впливають на зовнішню ділянку зовніній міцності капсули приблизно 0,5-0,8кгс (4,90шнього шару. Товщину можна регулювати також 7,85Н), 0,8-1,2кгс (7,85-11,77Н), 1,2-1,6кгс (11,77шляхом додаткового нанесення покриття на пер15,69Н), 1,6-2,0кгс (15,69-19,61Н) або 2,0-2,4кгс винну капсулу методом іонного желатинування (19,61-23,54Н). Однак розривну міцність капсули або іншим способом. можна змінювати шляхом варіювання кількості LMКрім того, можна застосовувати домішки для пектину на одну краплю, а також регулювання регулювання міцності, термостійкості, функціонаконцентрації іонного розчину та часу перебування льних характеристик капсули тощо. Наприклад, краплі в іонному розчині для желатинування. Надля регулювання міцності зовнішнього оболонкоприклад, розмір, співвідношення вмісту компоненвого шару 1250 можна застосовувати домішки, що тів та розривну міцність капсули можна регулювазабезпечують зшивання, та змочувачі, а для регути шля хом незалежного варіювання швидкостей лювання характеристик поверхні розділу гідрофіекструзії гідрофобного ароматизатора та гідрофільної та гідрофобної фаз між ароматизувальним льного оболонкового матеріалу, причому швидк осядром 1150 та зовнішнім оболонковим шаром ті екструзії ментолово-м'ятного ароматизатора та 1250 або між зовнішнім оболонковим шаром 1250 LM-пектину визначають кількість кожного із цих та розчином 1300 можна використовувати поверхкомпонентів у краплі і, отже, таким чином можна нево-активні речовини. регулювати розмір, відносний вміст компонентів та Приклад розривну міцність капсул. Нижче описано капсулу, якій віддається переХоча винахід докладно описано вище стосоввага, одержану із застосуванням пристрою, покано конкретних варіантів його здійснення, для фахізаного на Фіг.9. У складі конкретної композиції, вця зрозуміло, що можна застосовувати різноманізгідно з методом кільцевого струменя, у зовнішню тні зміни та модифікації, а також еквівалентні частину 1200 концентричного сопла 1000 подають рішення без виходу за межі обсягу формули винарідкий матеріал оболонки 1250 у формі розчину ходу. 25 90128 26 27 90128 28 29 Комп’ютерна в ерстка О. Гапоненко 90128 Підписне 30 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
