Кутова стінова конструкційна панель і спосіб її виготовлення

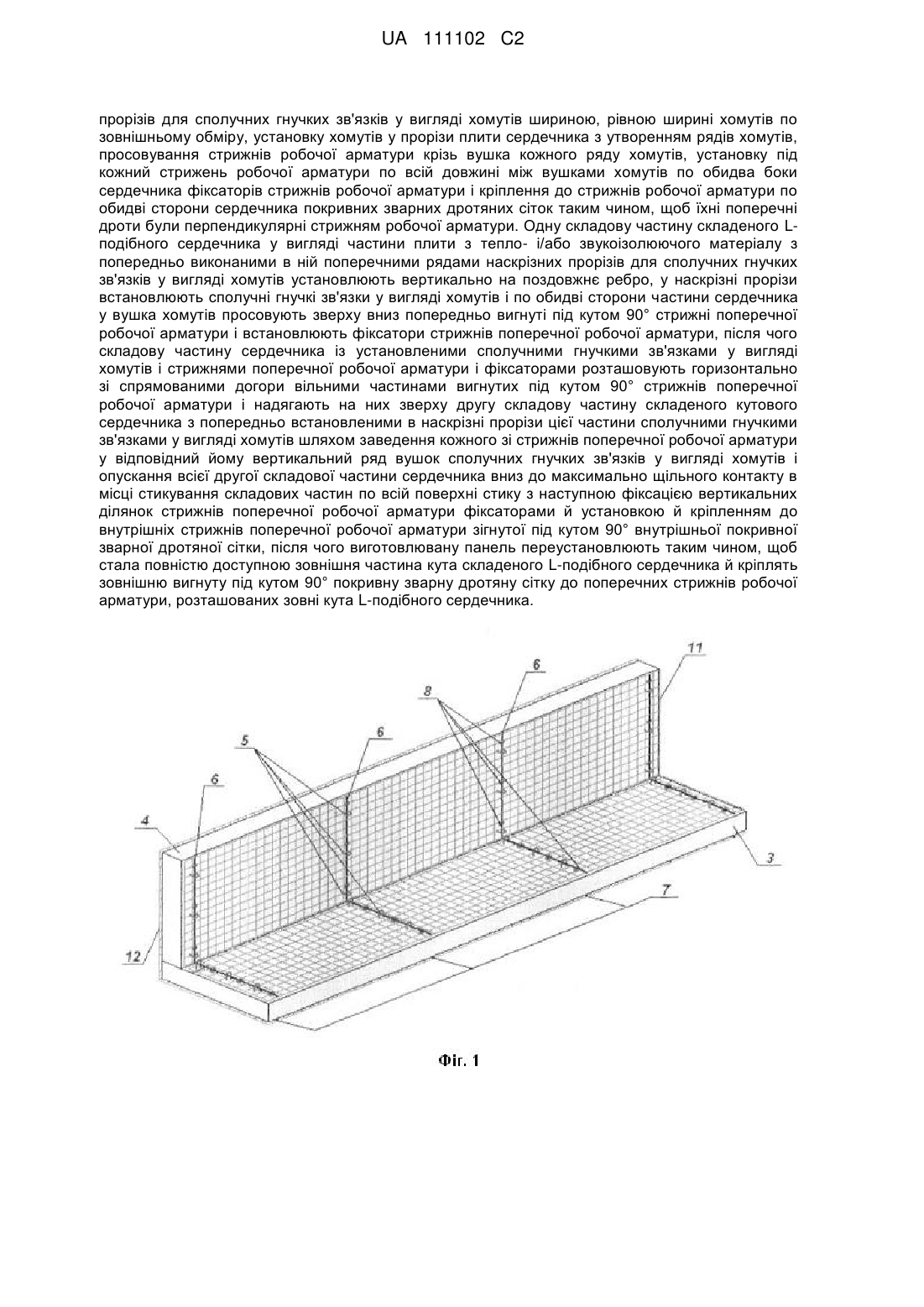

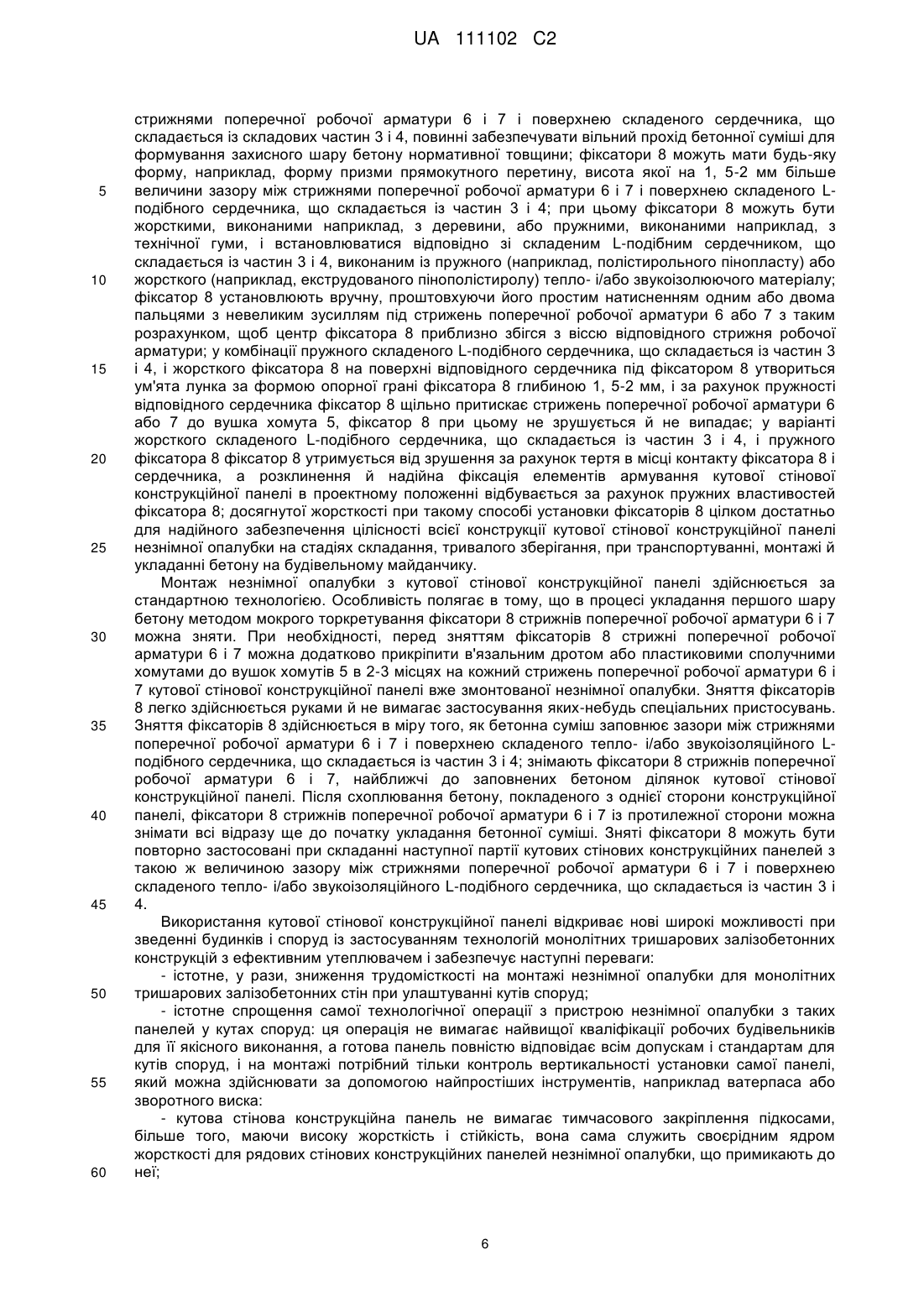

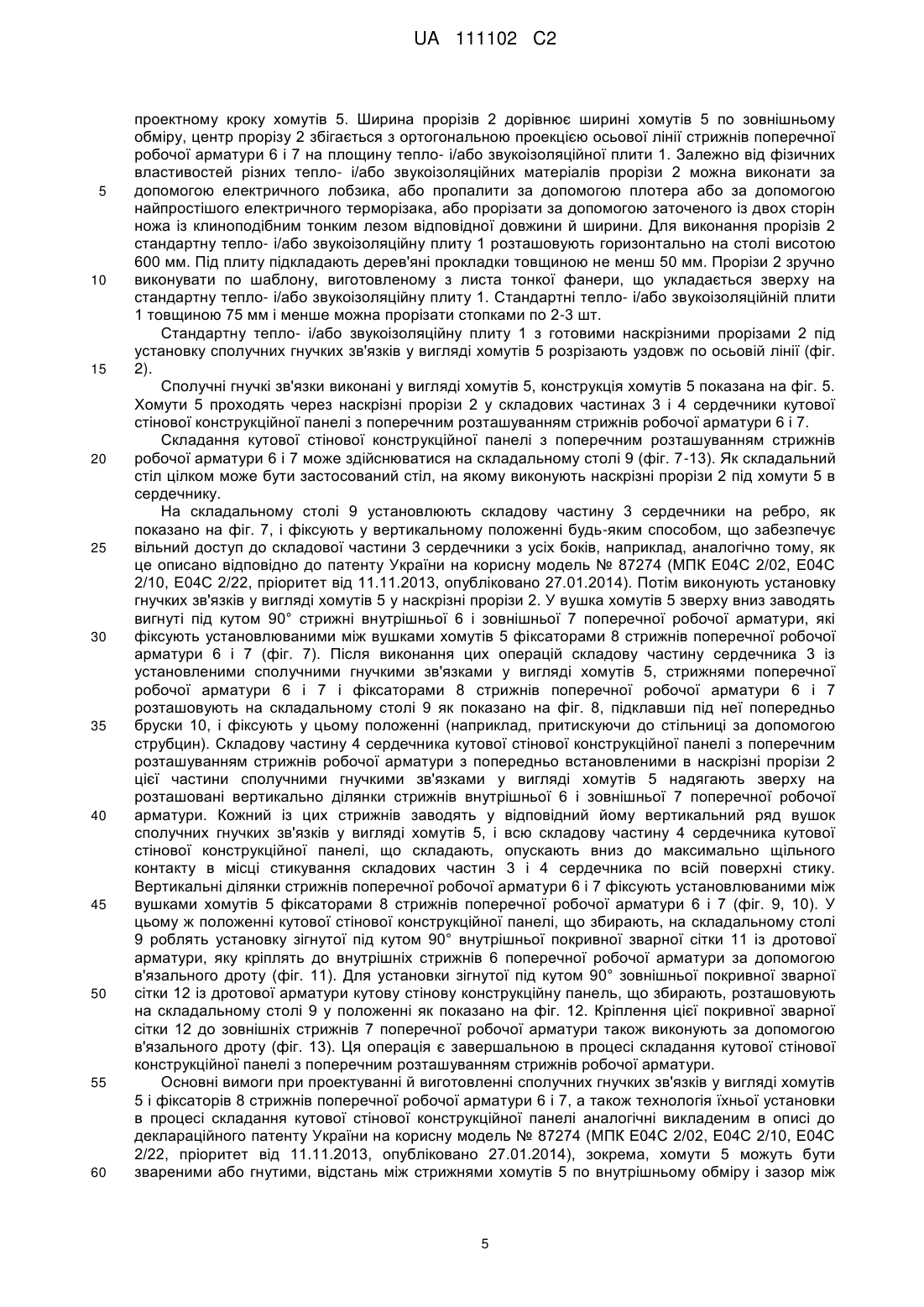

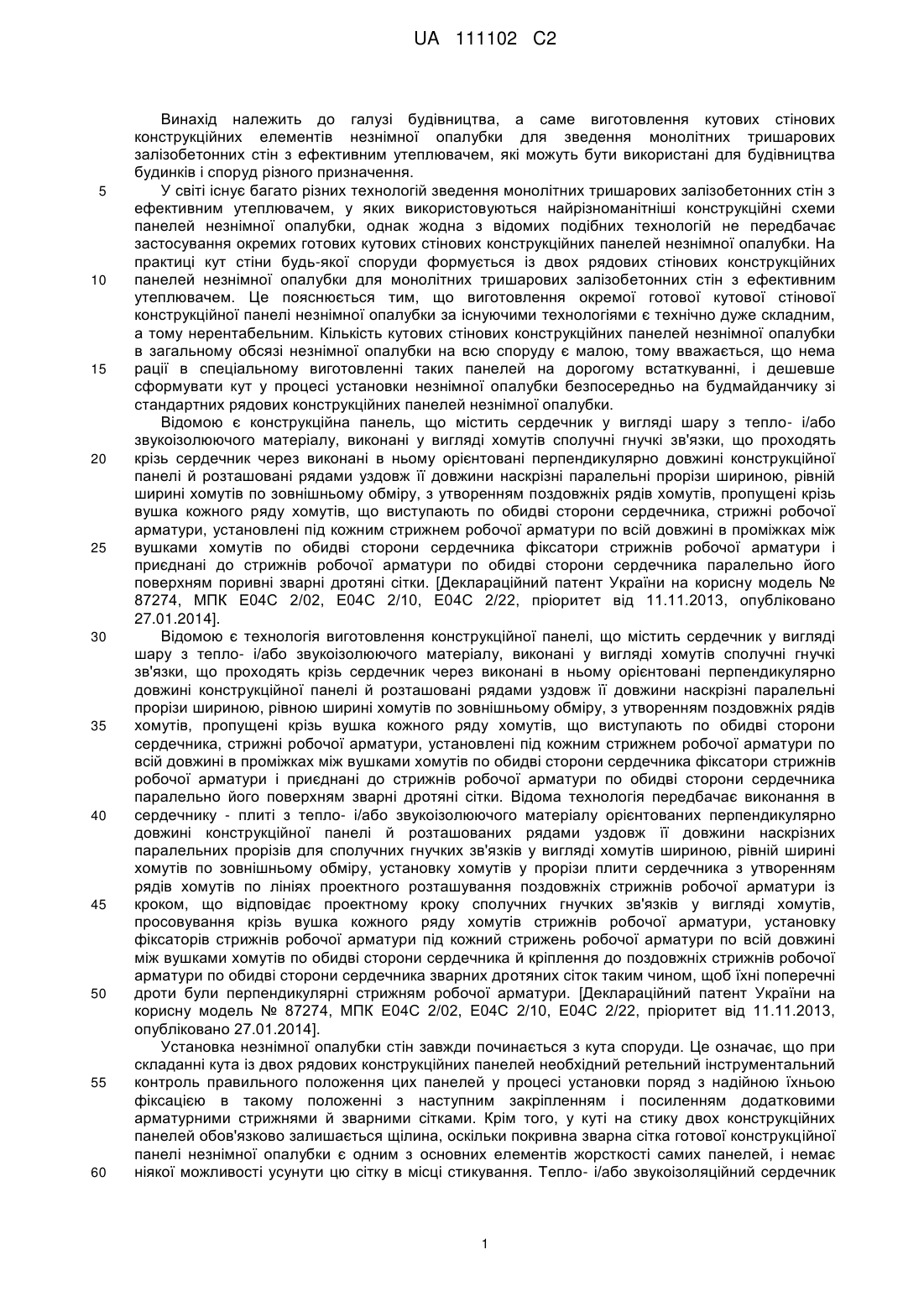

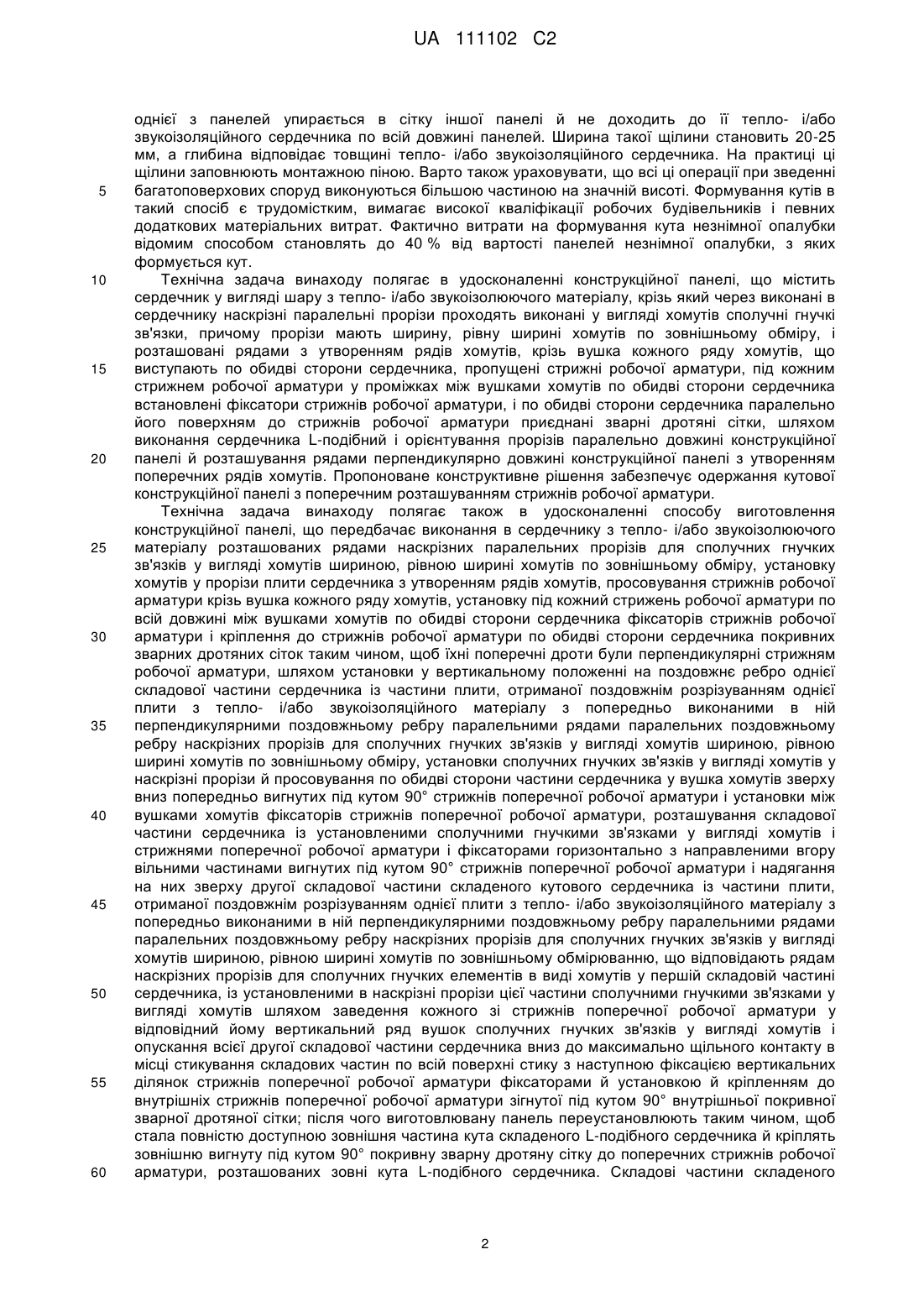

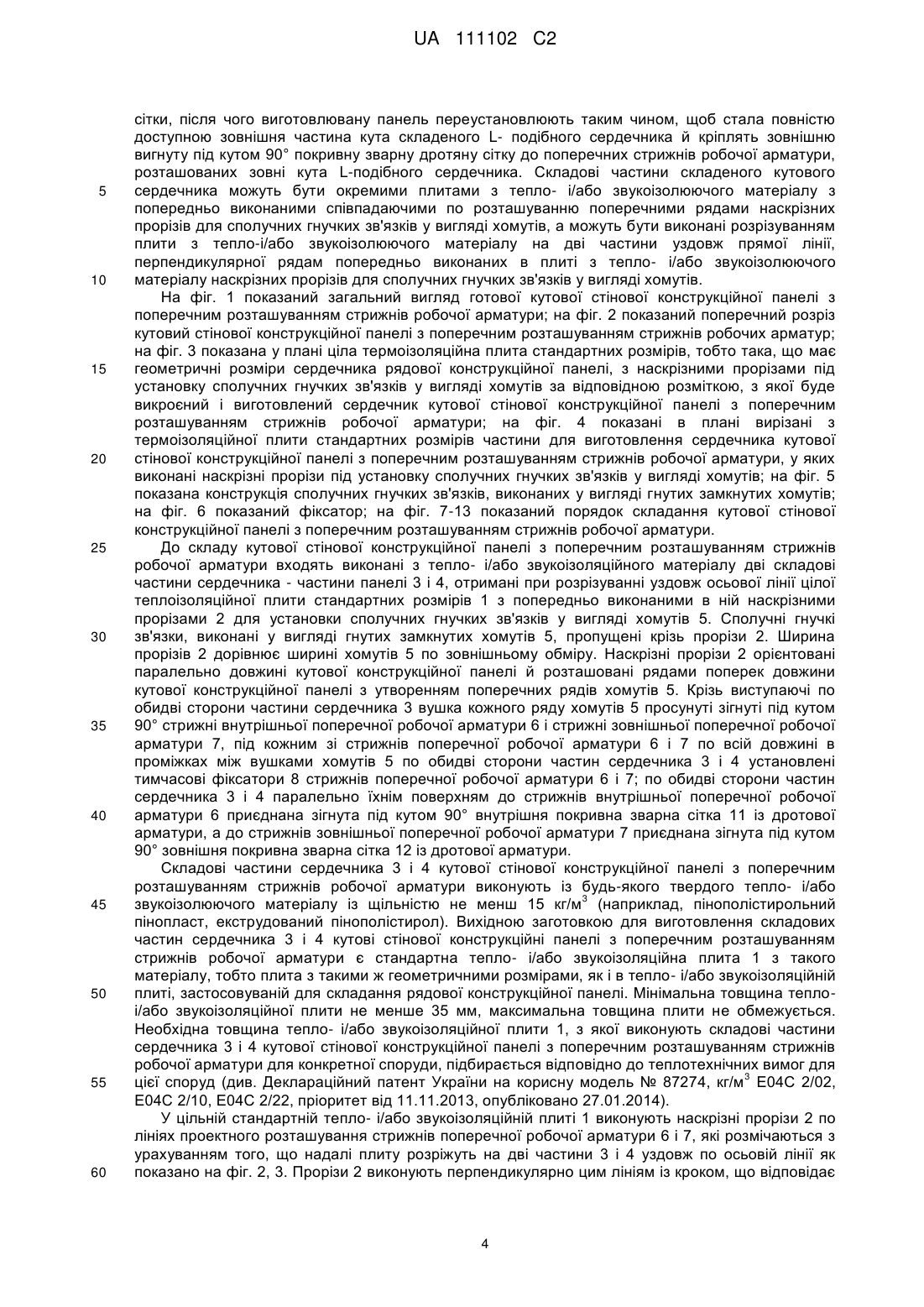

Реферат: Винахід належить до галузі будівництва, а саме виготовлення кутових стінових конструкційних елементів незнімної опалубки для зведення монолітних тришарових залізобетонних стін з ефективним утеплювачем, які можуть бути використані для будівництва будинків і споруд різного призначення. Заявлена кутова стінова конструкційна панель із поперечним розташуванням робочої арматури містить складений L-подібний сердечник, виконаний із щільно притиснутих одна до іншої під кутом 90° частин плит однакової довжини з тепло- й/або звукоізолюючого матеріалу; виконані у вигляді хомутів сполучні гнучкі зв'язки проходять крізь сердечник через виконані в ньому наскрізні паралельні прорізи шириною, рівною ширині хомутів по зовнішньому обміру, орієнтовані паралельно довжині кутової конструкційної панелі й розташовані рядами поперек довжини кутової конструкційної панелі з утворенням поперечних рядів хомутів; крізь виступаючі по обидві сторони сердечника вушка кожного ряду хомутів просунуті зігнуті під кутом 90° стрижні поперечної робочої арматури, під кожним стрижнем поперечної робочої арматури по всій довжині в проміжках між вушками хомутів по обидві сторони сердечника встановлені фіксатори стрижнів робочої арматури, і по обидві сторони сердечника паралельно його поверхням до стрижнів поперечної робочої арматури приєднані покривні зварні сітки із дротової арматури. Спосіб виготовлення кутової стінової конструкційної панелі передбачає виконання в сердечнику з тепло- і/або звукоізолюючого матеріалу розташованих рядами наскрізних паралельних UA 111102 C2 (12) UA 111102 C2 прорізів для сполучних гнучких зв'язків у вигляді хомутів шириною, рівною ширині хомутів по зовнішньому обміру, установку хомутів у прорізи плити сердечника з утворенням рядів хомутів, просовування стрижнів робочої арматури крізь вушка кожного ряду хомутів, установку під кожний стрижень робочої арматури по всій довжині між вушками хомутів по обидва боки сердечника фіксаторів стрижнів робочої арматури і кріплення до стрижнів робочої арматури по обидві сторони сердечника покривних зварних дротяних сіток таким чином, щоб їхні поперечні дроти були перпендикулярні стрижням робочої арматури. Одну складову частину складеного Lподібного сердечника у вигляді частини плити з тепло- і/або звукоізолюючого матеріалу з попередньо виконаними в ній поперечними рядами наскрізних прорізів для сполучних гнучких зв'язків у вигляді хомутів установлюють вертикально на поздовжнє ребро, у наскрізні прорізи встановлюють сполучні гнучкі зв'язки у вигляді хомутів і по обидві сторони частини сердечника у вушка хомутів просовують зверху вниз попередньо вигнуті під кутом 90° стрижні поперечної робочої арматури і встановлюють фіксатори стрижнів поперечної робочої арматури, після чого складову частину сердечника із установленими сполучними гнучкими зв'язками у вигляді хомутів і стрижнями поперечної робочої арматури і фіксаторами розташовують горизонтально зі спрямованими догори вільними частинами вигнутих під кутом 90° стрижнів поперечної робочої арматури і надягають на них зверху другу складову частину складеного кутового сердечника з попередньо встановленими в наскрізні прорізи цієї частини сполучними гнучкими зв'язками у вигляді хомутів шляхом заведення кожного зі стрижнів поперечної робочої арматури у відповідний йому вертикальний ряд вушок сполучних гнучких зв'язків у вигляді хомутів і опускання всієї другої складової частини сердечника вниз до максимально щільного контакту в місці стикування складових частин по всій поверхні стику з наступною фіксацією вертикальних ділянок стрижнів поперечної робочої арматури фіксаторами й установкою й кріпленням до внутрішніх стрижнів поперечної робочої арматури зігнутої під кутом 90° внутрішньої покривної зварної дротяної сітки, після чого виготовлювану панель переустановлюють таким чином, щоб стала повністю доступною зовнішня частина кута складеного L-подібного сердечника й кріплять зовнішню вигнуту під кутом 90° покривну зварну дротяну сітку до поперечних стрижнів робочої арматури, розташованих зовні кута L-подібного сердечника. UA 111102 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі будівництва, а саме виготовлення кутових стінових конструкційних елементів незнімної опалубки для зведення монолітних тришарових залізобетонних стін з ефективним утеплювачем, які можуть бути використані для будівництва будинків і споруд різного призначення. У світі існує багато різних технологій зведення монолітних тришарових залізобетонних стін з ефективним утеплювачем, у яких використовуються найрізноманітніші конструкційні схеми панелей незнімної опалубки, однак жодна з відомих подібних технологій не передбачає застосування окремих готових кутових стінових конструкційних панелей незнімної опалубки. На практиці кут стіни будь-якої споруди формується із двох рядових стінових конструкційних панелей незнімної опалубки для монолітних тришарових залізобетонних стін з ефективним утеплювачем. Це пояснюється тим, що виготовлення окремої готової кутової стінової конструкційної панелі незнімної опалубки за існуючими технологіями є технічно дуже складним, а тому нерентабельним. Кількість кутових стінових конструкційних панелей незнімної опалубки в загальному обсязі незнімної опалубки на всю споруду є малою, тому вважається, що нема рації в спеціальному виготовленні таких панелей на дорогому встаткуванні, і дешевше сформувати кут у процесі установки незнімної опалубки безпосередньо на будмайданчику зі стандартних рядових конструкційних панелей незнімної опалубки. Відомою є конструкційна панель, що містить сердечник у вигляді шару з тепло- і/або звукоізолюючого матеріалу, виконані у вигляді хомутів сполучні гнучкі зв'язки, що проходять крізь сердечник через виконані в ньому орієнтовані перпендикулярно довжині конструкційної панелі й розташовані рядами уздовж її довжини наскрізні паралельні прорізи шириною, рівній ширині хомутів по зовнішньому обміру, з утворенням поздовжніх рядів хомутів, пропущені крізь вушка кожного ряду хомутів, що виступають по обидві сторони сердечника, стрижні робочої арматури, установлені під кожним стрижнем робочої арматури по всій довжині в проміжках між вушками хомутів по обидві сторони сердечника фіксатори стрижнів робочої арматури і приєднані до стрижнів робочої арматури по обидві сторони сердечника паралельно його поверхням поривні зварні дротяні сітки. [Деклараційний патент України на корисну модель № 87274, МПК Е04С 2/02, Е04С 2/10, Е04С 2/22, пріоритет від 11.11.2013, опубліковано 27.01.2014]. Відомою є технологія виготовлення конструкційної панелі, що містить сердечник у вигляді шару з тепло- і/або звукоізолюючого матеріалу, виконані у вигляді хомутів сполучні гнучкі зв'язки, що проходять крізь сердечник через виконані в ньому орієнтовані перпендикулярно довжині конструкційної панелі й розташовані рядами уздовж її довжини наскрізні паралельні прорізи шириною, рівною ширині хомутів по зовнішньому обміру, з утворенням поздовжніх рядів хомутів, пропущені крізь вушка кожного ряду хомутів, що виступають по обидві сторони сердечника, стрижні робочої арматури, установлені під кожним стрижнем робочої арматури по всій довжині в проміжках між вушками хомутів по обидві сторони сердечника фіксатори стрижнів робочої арматури і приєднані до стрижнів робочої арматури по обидві сторони сердечника паралельно його поверхням зварні дротяні сітки. Відома технологія передбачає виконання в сердечнику - плиті з тепло- і/або звукоізолюючого матеріалу орієнтованих перпендикулярно довжині конструкційної панелі й розташованих рядами уздовж її довжини наскрізних паралельних прорізів для сполучних гнучких зв'язків у вигляді хомутів шириною, рівній ширині хомутів по зовнішньому обміру, установку хомутів у прорізи плити сердечника з утворенням рядів хомутів по лініях проектного розташування поздовжніх стрижнів робочої арматури із кроком, що відповідає проектному кроку сполучних гнучких зв'язків у вигляді хомутів, просовування крізь вушка кожного ряду хомутів стрижнів робочої арматури, установку фіксаторів стрижнів робочої арматури під кожний стрижень робочої арматури по всій довжині між вушками хомутів по обидві сторони сердечника й кріплення до поздовжніх стрижнів робочої арматури по обидві сторони сердечника зварних дротяних сіток таким чином, щоб їхні поперечні дроти були перпендикулярні стрижням робочої арматури. [Деклараційний патент України на корисну модель № 87274, МПК Е04С 2/02, Е04С 2/10, Е04С 2/22, пріоритет від 11.11.2013, опубліковано 27.01.2014]. Установка незнімної опалубки стін завжди починається з кута споруди. Це означає, що при складанні кута із двох рядових конструкційних панелей необхідний ретельний інструментальний контроль правильного положення цих панелей у процесі установки поряд з надійною їхньою фіксацією в такому положенні з наступним закріпленням і посиленням додатковими арматурними стрижнями й зварними сітками. Крім того, у куті на стику двох конструкційних панелей обов'язково залишається щілина, оскільки покривна зварна сітка готової конструкційної панелі незнімної опалубки є одним з основних елементів жорсткості самих панелей, і немає ніякої можливості усунути цю сітку в місці стикування. Тепло- і/або звукоізоляційний сердечник 1 UA 111102 C2 5 10 15 20 25 30 35 40 45 50 55 60 однієї з панелей упирається в сітку іншої панелі й не доходить до її тепло- і/або звукоізоляційного сердечника по всій довжині панелей. Ширина такої щілини становить 20-25 мм, а глибина відповідає товщині тепло- і/або звукоізоляційного сердечника. На практиці ці щілини заповнюють монтажною піною. Варто також ураховувати, що всі ці операції при зведенні багатоповерхових споруд виконуються більшою частиною на значній висоті. Формування кутів в такий спосіб є трудомістким, вимагає високої кваліфікації робочих будівельників і певних додаткових матеріальних витрат. Фактично витрати на формування кута незнімної опалубки відомим способом становлять до 40 % від вартості панелей незнімної опалубки, з яких формується кут. Технічна задача винаходу полягає в удосконаленні конструкційної панелі, що містить сердечник у вигляді шару з тепло- і/або звукоізолюючого матеріалу, крізь який через виконані в сердечнику наскрізні паралельні прорізи проходять виконані у вигляді хомутів сполучні гнучкі зв'язки, причому прорізи мають ширину, рівну ширині хомутів по зовнішньому обміру, і розташовані рядами з утворенням рядів хомутів, крізь вушка кожного ряду хомутів, що виступають по обидві сторони сердечника, пропущені стрижні робочої арматури, під кожним стрижнем робочої арматури у проміжках між вушками хомутів по обидві сторони сердечника встановлені фіксатори стрижнів робочої арматури, і по обидві сторони сердечника паралельно його поверхням до стрижнів робочої арматури приєднані зварні дротяні сітки, шляхом виконання сердечника L-подібний і орієнтування прорізів паралельно довжині конструкційної панелі й розташування рядами перпендикулярно довжині конструкційної панелі з утворенням поперечних рядів хомутів. Пропоноване конструктивне рішення забезпечує одержання кутової конструкційної панелі з поперечним розташуванням стрижнів робочої арматури. Технічна задача винаходу полягає також в удосконаленні способу виготовлення конструкційної панелі, що передбачає виконання в сердечнику з тепло- і/або звукоізолюючого матеріалу розташованих рядами наскрізних паралельних прорізів для сполучних гнучких зв'язків у вигляді хомутів шириною, рівною ширині хомутів по зовнішньому обміру, установку хомутів у прорізи плити сердечника з утворенням рядів хомутів, просовування стрижнів робочої арматури крізь вушка кожного ряду хомутів, установку під кожний стрижень робочої арматури по всій довжині між вушками хомутів по обидві сторони сердечника фіксаторів стрижнів робочої арматури і кріплення до стрижнів робочої арматури по обидві сторони сердечника покривних зварних дротяних сіток таким чином, щоб їхні поперечні дроти були перпендикулярні стрижням робочої арматури, шляхом установки у вертикальному положенні на поздовжнє ребро однієї складової частини сердечника із частини плити, отриманої поздовжнім розрізуванням однієї плити з тепло- і/або звукоізоляційного матеріалу з попередньо виконаними в ній перпендикулярними поздовжньому ребру паралельними рядами паралельних поздовжньому ребру наскрізних прорізів для сполучних гнучких зв'язків у вигляді хомутів шириною, рівною ширині хомутів по зовнішньому обміру, установки сполучних гнучких зв'язків у вигляді хомутів у наскрізні прорізи й просовування по обидві сторони частини сердечника у вушка хомутів зверху вниз попередньо вигнутих під кутом 90° стрижнів поперечної робочої арматури і установки між вушками хомутів фіксаторів стрижнів поперечної робочої арматури, розташування складової частини сердечника із установленими сполучними гнучкими зв'язками у вигляді хомутів і стрижнями поперечної робочої арматури і фіксаторами горизонтально з направленими вгору вільними частинами вигнутих під кутом 90° стрижнів поперечної робочої арматури і надягання на них зверху другої складової частини складеного кутового сердечника із частини плити, отриманої поздовжнім розрізуванням однієї плити з тепло- і/або звукоізоляційного матеріалу з попередньо виконаними в ній перпендикулярними поздовжньому ребру паралельними рядами паралельних поздовжньому ребру наскрізних прорізів для сполучних гнучких зв'язків у вигляді хомутів шириною, рівною ширині хомутів по зовнішньому обмірюванню, що відповідають рядам наскрізних прорізів для сполучних гнучких елементів в виді хомутів у першій складовій частині сердечника, із установленими в наскрізні прорізи цієї частини сполучними гнучкими зв'язками у вигляді хомутів шляхом заведення кожного зі стрижнів поперечної робочої арматури у відповідний йому вертикальний ряд вушок сполучних гнучких зв'язків у вигляді хомутів і опускання всієї другої складової частини сердечника вниз до максимально щільного контакту в місці стикування складових частин по всій поверхні стику з наступною фіксацією вертикальних ділянок стрижнів поперечної робочої арматури фіксаторами й установкою й кріпленням до внутрішніх стрижнів поперечної робочої арматури зігнутої під кутом 90° внутрішньої покривної зварної дротяної сітки; після чого виготовлювану панель переустановлюють таким чином, щоб стала повністю доступною зовнішня частина кута складеного L-подібного сердечника й кріплять зовнішню вигнуту під кутом 90° покривну зварну дротяну сітку до поперечних стрижнів робочої арматури, розташованих зовні кута L-подібного сердечника. Складові частини складеного 2 UA 111102 C2 5 10 15 20 25 30 35 40 45 50 55 60 кутового сердечника виконують розрізуванням плити з тепло-і/або звукоізолюючого матеріалу на дві частини уздовж прямої лінії, перпендикулярної рядам попередньо виконаних у плиті з тепло- і/або звукоізолюючого матеріалу наскрізних прорізів для сполучних гнучких зв'язків у вигляді хомутів (виконання L-подібного сердечника із двох цілих плит можливо, але недоцільно, оскільки вага кутової панелі буде збільшеною удвічі в порівнянні зі стандартною плитою). Конструктивне рішення для окремої кутової стінової конструкційної панелі й технологія її складання задовольняють наступним вимогам: 1) складений тепло- і/або звукоізоляційний сердечник кутової стінової конструкційної панелі незнімної опалубки не повинен мати в місці стиковки без будь-яких щілин, які треба було додатково закладати; 2) можливість установки робочої арматури, що забезпечує необхідну несучу здатність залізобетонних конструкцій на стадії складання кутової стінової конструкційної панелі; 3) вага кутової стінової конструкційної панелі не має перевищувати вагу рядової конструкційної панелі незнімної опалубки для монолітних тришарових залізобетонних стін з ефективним утеплювачем, що необхідно для можливості її установки на будмайданчику без використання вантажопідйомних механізмів; 4) технологія складання кутової стінової конструкційної панелі має бути гранично простою, не потребуючої наявності якого-небудь складного дорогого встаткування; 5) вартість готової кутової стінової конструкційної панелі не повинна перевищувати вартість рядової конструкційної панелі незнімної опалубки для монолітних тришарових залізобетонних стін з ефективним утеплювачем і/або звукоізоляцією більш ніж на 10 %. Кутова стінова конструкційна панель із поперечним розташуванням робочої арматури містить складений L-подібний сердечник, виконаний із щільно притиснутих одна до іншої під кутом 90° частин плит однакової довжини з тепло- й/або звукоізолюючого матеріалу; виконані у вигляді хомутів сполучні гнучкі зв'язки проходять крізь сердечник через виконані в ньому наскрізні паралельні прорізи шириною, рівною ширині хомутів по зовнішньому обміру, орієнтовані паралельно довжині кутової конструкційної панелі й розташовані рядами поперек довжини кутової конструкційної панелі з утворенням поперечних рядів хомутів; крізь виступаючі по обидві сторони сердечника вушка кожного ряду хомутів просунуті зігнуті під кутом 90° стрижні поперечної робочої арматури, під кожним стрижнем поперечної робочої арматури по всій довжині в проміжках між вушками хомутів по обидві сторони сердечника встановлені фіксатори стрижнів робочої арматури, і по обидві сторони сердечника паралельно його поверхням до стрижнів поперечної робочої арматури приєднані покривні зварні сітки із дротової арматури. Спосіб виготовлення кутової стінової конструкційної панелі передбачає виконання в сердечнику з тепло- і/або звукоізолюючого матеріалу розташованих рядами наскрізних паралельних прорізів для сполучних гнучких зв'язків у вигляді хомутів шириною, рівною ширині хомутів по зовнішньому обміру, установку хомутів у прорізи плити сердечника з утворенням рядів хомутів, просовування стрижнів робочої арматури крізь вушка кожного ряду хомутів, установку під кожний стрижень робочої арматури по всій довжині між вушками хомутів по обидва боки сердечника фіксаторів стрижнів робочої арматури і кріплення до стрижнів робочої арматури по обидві сторони сердечника покривних зварних дротяних сіток таким чином, щоб їхні поперечні дроти були перпендикулярні стрижням робочої арматури. Спосіб характеризується тим, що одну складову частину складеного L-подібного сердечника у вигляді плити або частини плити з тепло- і/або звукоізолюючого матеріалу з попередньо виконаними в ній поперечними рядами наскрізних прорізів для сполучних гнучких зв'язків у вигляді хомутів установлюють вертикально на поздовжнє ребро, у наскрізні прорізи встановлюють сполучні гнучкі зв'язки у вигляді хомутів і по обидві сторони частини сердечника у вушка хомутів просовують зверху вниз попередньо вигнуті під кутом 90° стрижні поперечної робочої арматури і встановлюють фіксатори стрижнів поперечної робочої арматури, після чого складову частину сердечника із установленими сполучними гнучкими зв'язками у вигляді хомутів і стрижнями поперечної робочої арматури і фіксаторами розташовують горизонтально зі спрямованими догори вільними частинами вигнутих під кутом 90° стрижнів поперечної робочої арматури і надягають на них зверху другу складову частину складеного кутового сердечника з попередньо встановленими в наскрізні прорізи цієї частини сполучними гнучкими зв'язками у вигляді хомутів шляхом заведення кожного зі стрижнів поперечної робочої арматури у відповідний йому вертикальний ряд вушок сполучних гнучких зв'язків у вигляді хомутів і опускання всієї другої складової частини сердечника вниз до максимально щільного контакту в місці стикування складових частин по всій поверхні стику з наступною фіксацією вертикальних ділянок стрижнів поперечної робочої арматури фіксаторами й установкою й кріпленням до внутрішніх стрижнів поперечної робочої арматури зігнутої під кутом 90° внутрішньої покривної зварної дротяної 3 UA 111102 C2 5 10 15 20 25 30 35 40 45 50 55 60 сітки, після чого виготовлювану панель переустановлюють таким чином, щоб стала повністю доступною зовнішня частина кута складеного L- подібного сердечника й кріплять зовнішню вигнуту під кутом 90° покривну зварну дротяну сітку до поперечних стрижнів робочої арматури, розташованих зовні кута L-подібного сердечника. Складові частини складеного кутового сердечника можуть бути окремими плитами з тепло- і/або звукоізолюючого матеріалу з попередньо виконаними співпадаючими по розташуванню поперечними рядами наскрізних прорізів для сполучних гнучких зв'язків у вигляді хомутів, а можуть бути виконані розрізуванням плити з тепло-і/або звукоізолюючого матеріалу на дві частини уздовж прямої лінії, перпендикулярної рядам попередньо виконаних в плиті з тепло- і/або звукоізолюючого матеріалу наскрізних прорізів для сполучних гнучких зв'язків у вигляді хомутів. На фіг. 1 показаний загальний вигляд готової кутової стінової конструкційної панелі з поперечним розташуванням стрижнів робочої арматури; на фіг. 2 показаний поперечний розріз кутовий стінової конструкційної панелі з поперечним розташуванням стрижнів робочих арматур; на фіг. 3 показана у плані ціла термоізоляційна плита стандартних розмірів, тобто така, що має геометричні розміри сердечника рядової конструкційної панелі, з наскрізними прорізами під установку сполучних гнучких зв'язків у вигляді хомутів за відповідною розміткою, з якої буде викроєний і виготовлений сердечник кутової стінової конструкційної панелі з поперечним розташуванням стрижнів робочої арматури; на фіг. 4 показані в плані вирізані з термоізоляційної плити стандартних розмірів частини для виготовлення сердечника кутової стінової конструкційної панелі з поперечним розташуванням стрижнів робочої арматури, у яких виконані наскрізні прорізи під установку сполучних гнучких зв'язків у вигляді хомутів; на фіг. 5 показана конструкція сполучних гнучких зв'язків, виконаних у вигляді гнутих замкнутих хомутів; на фіг. 6 показаний фіксатор; на фіг. 7-13 показаний порядок складання кутової стінової конструкційної панелі з поперечним розташуванням стрижнів робочої арматури. До складу кутової стінової конструкційної панелі з поперечним розташуванням стрижнів робочої арматури входять виконані з тепло- і/або звукоізоляційного матеріалу дві складові частини сердечника - частини панелі 3 і 4, отримані при розрізуванні уздовж осьової лінії цілої теплоізоляційної плити стандартних розмірів 1 з попередньо виконаними в ній наскрізними прорізами 2 для установки сполучних гнучких зв'язків у вигляді хомутів 5. Сполучні гнучкі зв'язки, виконані у вигляді гнутих замкнутих хомутів 5, пропущені крізь прорізи 2. Ширина прорізів 2 дорівнює ширині хомутів 5 по зовнішньому обміру. Наскрізні прорізи 2 орієнтовані паралельно довжині кутової конструкційної панелі й розташовані рядами поперек довжини кутової конструкційної панелі з утворенням поперечних рядів хомутів 5. Крізь виступаючі по обидві сторони частини сердечника 3 вушка кожного ряду хомутів 5 просунуті зігнуті під кутом 90° стрижні внутрішньої поперечної робочої арматури 6 і стрижні зовнішньої поперечної робочої арматури 7, під кожним зі стрижнів поперечної робочої арматури 6 і 7 по всій довжині в проміжках між вушками хомутів 5 по обидві сторони частин сердечника 3 і 4 установлені тимчасові фіксатори 8 стрижнів поперечної робочої арматури 6 і 7; по обидві сторони частин сердечника 3 і 4 паралельно їхнім поверхням до стрижнів внутрішньої поперечної робочої арматури 6 приєднана зігнута під кутом 90° внутрішня покривна зварна сітка 11 із дротової арматури, а до стрижнів зовнішньої поперечної робочої арматури 7 приєднана зігнута під кутом 90° зовнішня покривна зварна сітка 12 із дротової арматури. Складові частини сердечника 3 і 4 кутової стінової конструкційної панелі з поперечним розташуванням стрижнів робочої арматури виконують із будь-якого твердого тепло- і/або 3 звукоізолюючого матеріалу із щільністю не менш 15 кг/м (наприклад, пінополістирольний пінопласт, екструдований пінополістирол). Вихідною заготовкою для виготовлення складових частин сердечника 3 і 4 кутові стінової конструкційні панелі з поперечним розташуванням стрижнів робочої арматури є стандартна тепло- і/або звукоізоляційна плита 1 з такого матеріалу, тобто плита з такими ж геометричними розмірами, як і в тепло- і/або звукоізоляційній плиті, застосовуваній для складання рядової конструкційної панелі. Мінімальна товщина теплоі/або звукоізоляційної плити не менше 35 мм, максимальна товщина плити не обмежується. Необхідна товщина тепло- і/або звукоізоляційної плити 1, з якої виконують складові частини сердечника 3 і 4 кутової стінової конструкційної панелі з поперечним розташуванням стрижнів робочої арматури для конкретної споруди, підбирається відповідно до теплотехнічних вимог для 3 цієї споруд (див. Деклараційний патент України на корисну модель № 87274, кг/м Е04С 2/02, Е04С 2/10, Е04С 2/22, пріоритет від 11.11.2013, опубліковано 27.01.2014). У цільній стандартній тепло- і/або звукоізоляційній плиті 1 виконують наскрізні прорізи 2 по лініях проектного розташування стрижнів поперечної робочої арматури 6 і 7, які розмічаються з урахуванням того, що надалі плиту розріжуть на дві частини 3 і 4 уздовж по осьовій лінії як показано на фіг. 2, 3. Прорізи 2 виконують перпендикулярно цим лініям із кроком, що відповідає 4 UA 111102 C2 5 10 15 20 25 30 35 40 45 50 55 60 проектному кроку хомутів 5. Ширина прорізів 2 дорівнює ширині хомутів 5 по зовнішньому обміру, центр прорізу 2 збігається з ортогональною проекцією осьової лінії стрижнів поперечної робочої арматури 6 і 7 на площину тепло- і/або звукоізоляційної плити 1. Залежно від фізичних властивостей різних тепло- і/або звукоізоляційних матеріалів прорізи 2 можна виконати за допомогою електричного лобзика, або пропалити за допомогою плотера або за допомогою найпростішого електричного терморізака, або прорізати за допомогою заточеного із двох сторін ножа із клиноподібним тонким лезом відповідної довжини й ширини. Для виконання прорізів 2 стандартну тепло- і/або звукоізоляційну плиту 1 розташовують горизонтально на столі висотою 600 мм. Під плиту підкладають дерев'яні прокладки товщиною не менш 50 мм. Прорізи 2 зручно виконувати по шаблону, виготовленому з листа тонкої фанери, що укладається зверху на стандартну тепло- і/або звукоізоляційну плиту 1. Стандартні тепло- і/або звукоізоляційній плити 1 товщиною 75 мм і менше можна прорізати стопками по 2-3 шт. Стандартну тепло- і/або звукоізоляційну плиту 1 з готовими наскрізними прорізами 2 під установку сполучних гнучких зв'язків у вигляді хомутів 5 розрізають уздовж по осьовій лінії (фіг. 2). Сполучні гнучкі зв'язки виконані у вигляді хомутів 5, конструкція хомутів 5 показана на фіг. 5. Хомути 5 проходять через наскрізні прорізи 2 у складових частинах 3 і 4 сердечники кутової стінової конструкційної панелі з поперечним розташуванням стрижнів робочої арматури 6 і 7. Складання кутової стінової конструкційної панелі з поперечним розташуванням стрижнів робочої арматури 6 і 7 може здійснюватися на складальному столі 9 (фіг. 7-13). Як складальний стіл цілком може бути застосований стіл, на якому виконують наскрізні прорізи 2 під хомути 5 в сердечнику. На складальному столі 9 установлюють складову частину 3 сердечники на ребро, як показано на фіг. 7, і фіксують у вертикальному положенні будь-яким способом, що забезпечує вільний доступ до складової частини 3 сердечники з усіх боків, наприклад, аналогічно тому, як це описано відповідно до патенту України на корисну модель № 87274 (МПК Е04С 2/02, Е04С 2/10, Е04С 2/22, пріоритет від 11.11.2013, опубліковано 27.01.2014). Потім виконують установку гнучких зв'язків у вигляді хомутів 5 у наскрізні прорізи 2. У вушка хомутів 5 зверху вниз заводять вигнуті під кутом 90° стрижні внутрішньої 6 і зовнішньої 7 поперечної робочої арматури, які фіксують установлюваними між вушками хомутів 5 фіксаторами 8 стрижнів поперечної робочої арматури 6 і 7 (фіг. 7). Після виконання цих операцій складову частину сердечника 3 із установленими сполучними гнучкими зв'язками у вигляді хомутів 5, стрижнями поперечної робочої арматури 6 і 7 і фіксаторами 8 стрижнів поперечної робочої арматури 6 і 7 розташовують на складальному столі 9 як показано на фіг. 8, підклавши під неї попередньо бруски 10, і фіксують у цьому положенні (наприклад, притискуючи до стільниці за допомогою струбцин). Складову частину 4 сердечника кутової стінової конструкційної панелі з поперечним розташуванням стрижнів робочої арматури з попередньо встановленими в наскрізні прорізи 2 цієї частини сполучними гнучкими зв'язками у вигляді хомутів 5 надягають зверху на розташовані вертикально ділянки стрижнів внутрішньої 6 і зовнішньої 7 поперечної робочої арматури. Кожний із цих стрижнів заводять у відповідний йому вертикальний ряд вушок сполучних гнучких зв'язків у вигляді хомутів 5, і всю складову частину 4 сердечника кутової стінової конструкційної панелі, що складають, опускають вниз до максимально щільного контакту в місці стикування складових частин 3 і 4 сердечника по всій поверхні стику. Вертикальні ділянки стрижнів поперечної робочої арматури 6 і 7 фіксують установлюваними між вушками хомутів 5 фіксаторами 8 стрижнів поперечної робочої арматури 6 і 7 (фіг. 9, 10). У цьому ж положенні кутової стінової конструкційної панелі, що збирають, на складальному столі 9 роблять установку зігнутої під кутом 90° внутрішньої покривної зварної сітки 11 із дротової арматури, яку кріплять до внутрішніх стрижнів 6 поперечної робочої арматури за допомогою в'язального дроту (фіг. 11). Для установки зігнутої під кутом 90° зовнішньої покривної зварної сітки 12 із дротової арматури кутову стінову конструкційну панель, що збирають, розташовують на складальному столі 9 у положенні як показано на фіг. 12. Кріплення цієї покривної зварної сітки 12 до зовнішніх стрижнів 7 поперечної робочої арматури також виконують за допомогою в'язального дроту (фіг. 13). Ця операція є завершальною в процесі складання кутової стінової конструкційної панелі з поперечним розташуванням стрижнів робочої арматури. Основні вимоги при проектуванні й виготовленні сполучних гнучких зв'язків у вигляді хомутів 5 і фіксаторів 8 стрижнів поперечної робочої арматури 6 і 7, а також технологія їхньої установки в процесі складання кутової стінової конструкційної панелі аналогічні викладеним в описі до деклараційного патенту України на корисну модель № 87274 (МПК Е04С 2/02, Е04С 2/10, Е04С 2/22, пріоритет від 11.11.2013, опубліковано 27.01.2014), зокрема, хомути 5 можуть бути звареними або гнутими, відстань між стрижнями хомутів 5 по внутрішньому обміру і зазор між 5 UA 111102 C2 5 10 15 20 25 30 35 40 45 50 55 60 стрижнями поперечної робочої арматури 6 і 7 і поверхнею складеного сердечника, що складається із складових частин 3 і 4, повинні забезпечувати вільний прохід бетонної суміші для формування захисного шару бетону нормативної товщини; фіксатори 8 можуть мати будь-яку форму, наприклад, форму призми прямокутного перетину, висота якої на 1, 5-2 мм більше величини зазору між стрижнями поперечної робочої арматури 6 і 7 і поверхнею складеного Lподібного сердечника, що складається із частин 3 і 4; при цьому фіксатори 8 можуть бути жорсткими, виконаними наприклад, з деревини, або пружними, виконаними наприклад, з технічної гуми, і встановлюватися відповідно зі складеним L-подібним сердечником, що складається із частин 3 і 4, виконаним із пружного (наприклад, полістирольного пінопласту) або жорсткого (наприклад, екструдованого пінополістиролу) тепло- і/або звукоізолюючого матеріалу; фіксатор 8 установлюють вручну, проштовхуючи його простим натисненням одним або двома пальцями з невеликим зусиллям під стрижень поперечної робочої арматури 6 або 7 з таким розрахунком, щоб центр фіксатора 8 приблизно збігся з віссю відповідного стрижня робочої арматури; у комбінації пружного складеного L-подібного сердечника, що складається із частин 3 і 4, і жорсткого фіксатора 8 на поверхні відповідного сердечника під фіксатором 8 утвориться ум'ята лунка за формою опорної грані фіксатора 8 глибиною 1, 5-2 мм, і за рахунок пружності відповідного сердечника фіксатор 8 щільно притискає стрижень поперечної робочої арматури 6 або 7 до вушка хомута 5, фіксатор 8 при цьому не зрушується й не випадає; у варіанті жорсткого складеного L-подібного сердечника, що складається із частин 3 і 4, і пружного фіксатора 8 фіксатор 8 утримується від зрушення за рахунок тертя в місці контакту фіксатора 8 і сердечника, а розклинення й надійна фіксація елементів армування кутової стінової конструкційної панелі в проектному положенні відбувається за рахунок пружних властивостей фіксатора 8; досягнутої жорсткості при такому способі установки фіксаторів 8 цілком достатньо для надійного забезпечення цілісності всієї конструкції кутової стінової конструкційної панелі незнімної опалубки на стадіях складання, тривалого зберігання, при транспортуванні, монтажі й укладанні бетону на будівельному майданчику. Монтаж незнімної опалубки з кутової стінової конструкційної панелі здійснюється за стандартною технологією. Особливість полягає в тому, що в процесі укладання першого шару бетону методом мокрого торкретування фіксатори 8 стрижнів поперечної робочої арматури 6 і 7 можна зняти. При необхідності, перед зняттям фіксаторів 8 стрижні поперечної робочої арматури 6 і 7 можна додатково прикріпити в'язальним дротом або пластиковими сполучними хомутами до вушок хомутів 5 в 2-3 місцях на кожний стрижень поперечної робочої арматури 6 і 7 кутової стінової конструкційної панелі вже змонтованої незнімної опалубки. Зняття фіксаторів 8 легко здійснюється руками й не вимагає застосування яких-небудь спеціальних пристосувань. Зняття фіксаторів 8 здійснюється в міру того, як бетонна суміш заповнює зазори між стрижнями поперечної робочої арматури 6 і 7 і поверхнею складеного тепло- і/або звукоізоляційного Lподібного сердечника, що складається із частин 3 і 4; знімають фіксатори 8 стрижнів поперечної робочої арматури 6 і 7, найближчі до заповнених бетоном ділянок кутової стінової конструкційної панелі. Після схоплювання бетону, покладеного з однієї сторони конструкційної панелі, фіксатори 8 стрижнів поперечної робочої арматури 6 і 7 із протилежної сторони можна знімати всі відразу ще до початку укладання бетонної суміші. Зняті фіксатори 8 можуть бути повторно застосовані при складанні наступної партії кутових стінових конструкційних панелей з такою ж величиною зазору між стрижнями поперечної робочої арматури 6 і 7 і поверхнею складеного тепло- і/або звукоізоляційного L-подібного сердечника, що складається із частин 3 і 4. Використання кутової стінової конструкційної панелі відкриває нові широкі можливості при зведенні будинків і споруд із застосуванням технологій монолітних тришарових залізобетонних конструкцій з ефективним утеплювачем і забезпечує наступні переваги: - істотне, у рази, зниження трудомісткості на монтажі незнімної опалубки для монолітних тришарових залізобетонних стін при улаштуванні кутів споруд; - істотне спрощення самої технологічної операції з пристрою незнімної опалубки з таких панелей у кутах споруд: ця операція не вимагає найвищої кваліфікації робочих будівельників для її якісного виконання, а готова панель повністю відповідає всім допускам і стандартам для кутів споруд, і на монтажі потрібний тільки контроль вертикальності установки самої панелі, який можна здійснювати за допомогою найпростіших інструментів, наприклад ватерпаса або зворотного виска: - кутова стінова конструкційна панель не вимагає тимчасового закріплення підкосами, більше того, маючи високу жорсткість і стійкість, вона сама служить своєрідним ядром жорсткості для рядових стінових конструкційних панелей незнімної опалубки, що примикають до неї; 6 UA 111102 C2 5 10 15 20 25 30 35 40 45 50 55 60 - вага кутової стінової конструкційної панелі така же, як і в рядовій конструкційній панелі, що дозволяє робити її установку вручну, без застосування яких-небудь вантажопідйомних механізмів; - при улаштуванні кутів споруд із використанням кутової стінової конструкційної панелі незнімної опалубки не виникає монтажного стику, як це відбувається при улаштуванні кутів із двох окремих рядових конструкційних панелей, а отже, відпадає необхідність обов'язкового закладення такого стику монтажною піною; - не потрібне виконання в утруднених умовах будмайданчика, часом на значних висотах, складних операцій з установки додаткових зовнішніх і внутрішніх сіток і арматурних стрижнів на кутовому стику для забезпечення необхідної жорсткості й цілісності кутів споруди, оскільки такого стику просто нема, а все необхідне армування встановлюється в процесі складання кутової стінової конструкційної панелі на складальному посту. Технологія складання кутової стінової конструкційної панелі проста, не вимагає дорогого складного встаткування, і витрати на її складання фактично перевищують витрати на складання рядової конструкційної панелі не більше ніж на 10 %. Представлена технологія дозволяє на тому самому складальному столі здійснювати складання кутових стінових конструкційних панелей будь-якої необхідної довжини. Це дає можливість використовувати такі панелі при улаштуванні кутових елементів будь-яких споруд. ФОРМУЛА ВИНАХОДУ 1. Кутова стінова конструкційна панель, що містить сердечник з тепло- і/або звукоізолюючого матеріалу, крізь який через виконані в сердечнику наскрізні паралельні прорізи проходять виконані у вигляді хомутів сполучні гнучкі зв'язки, причому прорізи мають ширину, рівну ширині хомутів по зовнішньому обміру, і розташовані рядами з утворенням рядів хомутів, крізь вушка кожного ряду хомутів, що виступають по обидві сторони сердечника, пропущені стрижні робочої арматури, під кожним стрижнем робочої арматури у проміжках між вушками хомутів по обидві сторони сердечника встановлені фіксатори стрижнів робочої арматури, і по обидві сторони сердечника паралельно його поверхням до стрижнів робочої арматури приєднані покривні зварні дротяні сітки, яка відрізняється тим, що сердечник виконаний L-подібним і наскрізні прорізи для сполучних гнучких зв'язків у вигляді хомутів орієнтовані паралельно довжині конструкційної панелі й розташовані рядами перпендикулярно довжині конструкційної панелі з утворенням поперечних рядів хомутів. 2. Кутова стінова конструкційна панель за п. 1, яка відрізняється тим, що L-подібний сердечник виконаний із щільно притиснутих одна до іншої під кутом 90° плит або частин плит однакової довжини з тепло- і/або звукоізолюючого матеріалу з попередньо виконаними в них співпадаючими по розташуванню поперечними рядами наскрізних прорізів для сполучних гнучких зв'язків у вигляді хомутів. 3. Спосіб виготовлення кутової стінової конструкційної панелі, що включає виконання в сердечнику з тепло- і/або звукоізолюючого матеріалу розташованих рядами наскрізних паралельних прорізів для сполучних гнучких зв'язків у вигляді хомутів шириною, рівною ширині хомутів по зовнішньому обміру, установку хомутів у прорізи плити сердечника з утворенням рядів хомутів, просовування стрижнів робочої арматури крізь вушка кожного ряду хомутів, установку під кожний стрижень робочої арматури по всій довжині між вушками хомутів по обидві сторони сердечника фіксаторів стрижнів робочої арматури і кріплення до стрижнів робочої арматури по обидві сторони сердечника покривних зварних дротяних сіток таким чином, щоб їхні поперечні дроти були перпендикулярні стрижням робочої арматури, який відрізняється тим, що одну складову частину складеного кутового сердечника з тепло- і/або звукоізоляційного матеріалу з попередньо виконаними в ній перпендикулярними поздовжньому ребру паралельними рядами паралельних поздовжньому ребру наскрізних прорізів для сполучних гнучких зв'язків у вигляді хомутів встановлюють у вертикальному положенні на поздовжнє ребро, у наскрізні прорізи встановлюють сполучні гнучкі зв'язки у вигляді хомутів і по обидва боки частини сердечника у вушка хомутів просовують зверху вниз частини попередньо вигнутих під кутом 90° стрижнів поперечної робочої арматури і встановлюють фіксатори стрижнів поперечної робочої арматури, після чого складову частину сердечника із установленими сполучними гнучкими зв'язками у вигляді хомутів і стрижнями поперечної робочої арматури і фіксаторами розташовують горизонтально зі спрямованими нагору вільними частинами вигнутих під кутом 90° стрижнів поперечної робочої арматури і на них надягають зверху другу складову частину складеного кутового сердечника з тепло- і/або звукоізоляційного матеріалу з попередньо виконаними в ній перпендикулярнимипоздовжньому ребру паралельними рядами 7 UA 111102 C2 5 10 15 20 25 паралельних поздовжньому ребру наскрізних прорізів для сполучних гнучких зв'язків у вигляді хомутів, що відповідають рядам наскрізних прорізів для сполучних гнучких елементів у вигляді хомутів у першій складовій частині сердечника, із установленими в наскрізні прорізи в другій складовій частині сполучними гнучкими зв'язками у вигляді хомутів шляхом заведення кожного зі стрижнів поперечної робочої арматури у відповідний йому вертикальний ряд вушок сполучних гнучких зв'язків у вигляді хомутів і опускання всієї другої складової частини сердечника вниз до максимально щільного контакту в місці стикування складових частин по всій поверхні стику з наступною установкою фіксаторів вертикальних ділянок стрижнів поперечної робочої арматури і установкою й кріпленням до внутрішніх стрижнів поперечної робочої арматури, зігнутої під кутом 90° внутрішньої покривної зварної дротяної сітки; після чого панель, що виготовляється, переустановлюють таким чином, щоб стала повністю доступною зовнішня частина кута складеного L-подібного сердечника й кріплять вигнуту під кутом 90° зовнішню покривну зварну дротяну сітку до стрижнів поперечної робочої арматури, розташованим зовні кута L-подібного сердечника. 4. Спосіб виготовлення кутової стінової конструкційної панелі за п. 3, який відрізняється тим, що як складові частини складеного L-подібного сердечника використовують окремі плити з тепло- і/або звукоізолюючого матеріалу з попередньо виконаними співпадаючими по розташуванню поперечними рядами наскрізних прорізів для сполучних гнучких зв'язків у вигляді хомутів. 5. Спосіб виготовлення кутової стінової конструкційної панелі за п. 3, який відрізняється тим, що складові частини складеного L-подібного сердечника виконують розрізуванням плити з тепло- і/або звукоізолюючого матеріалу з попередньо виконаними в ній перпендикулярними поздовжньому ребру паралельними рядами паралельних поздовжньому ребру наскрізних прорізів для сполучних гнучких зв'язків у вигляді хомутів на дві частини уздовж прямої лінії, перпендикулярної рядам попередньо виконаних у плиті з тепло- і/або звукоізолюючого матеріалу наскрізних прорізів для сполучних гнучких зв'язків у вигляді хомутів. 8 UA 111102 C2 9 UA 111102 C2 10 UA 111102 C2 11 UA 111102 C2 12 UA 111102 C2 13 UA 111102 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
