Конструкційна панель

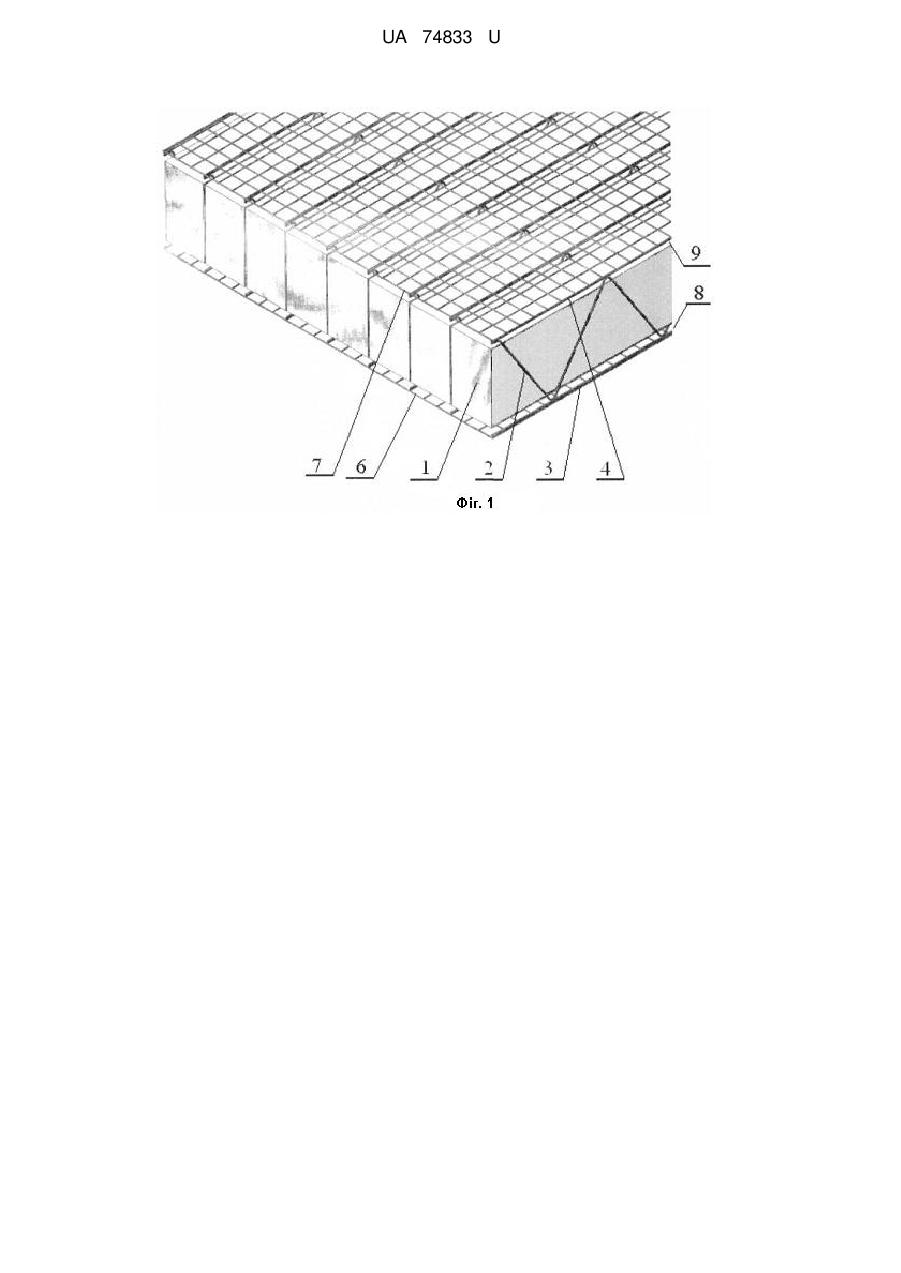

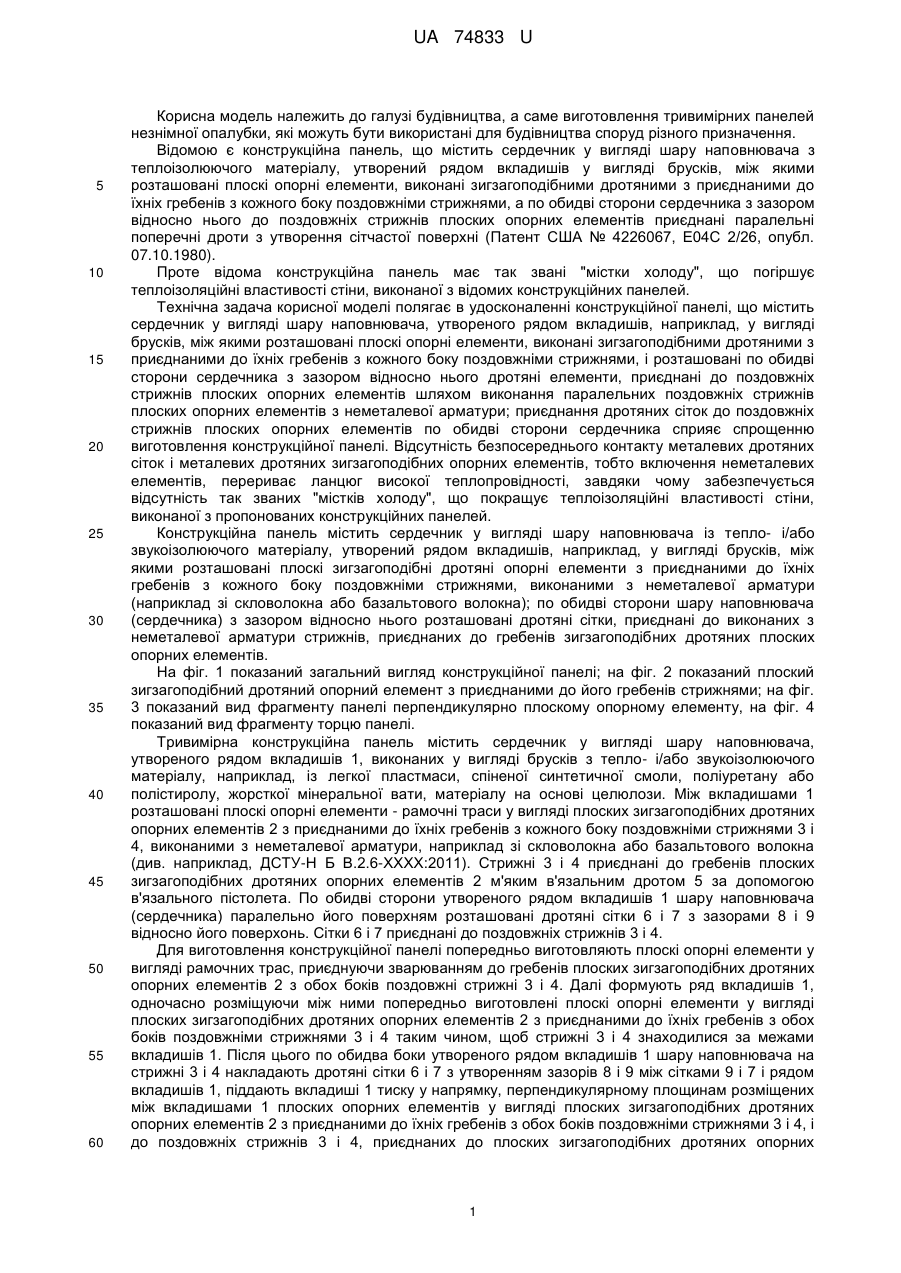

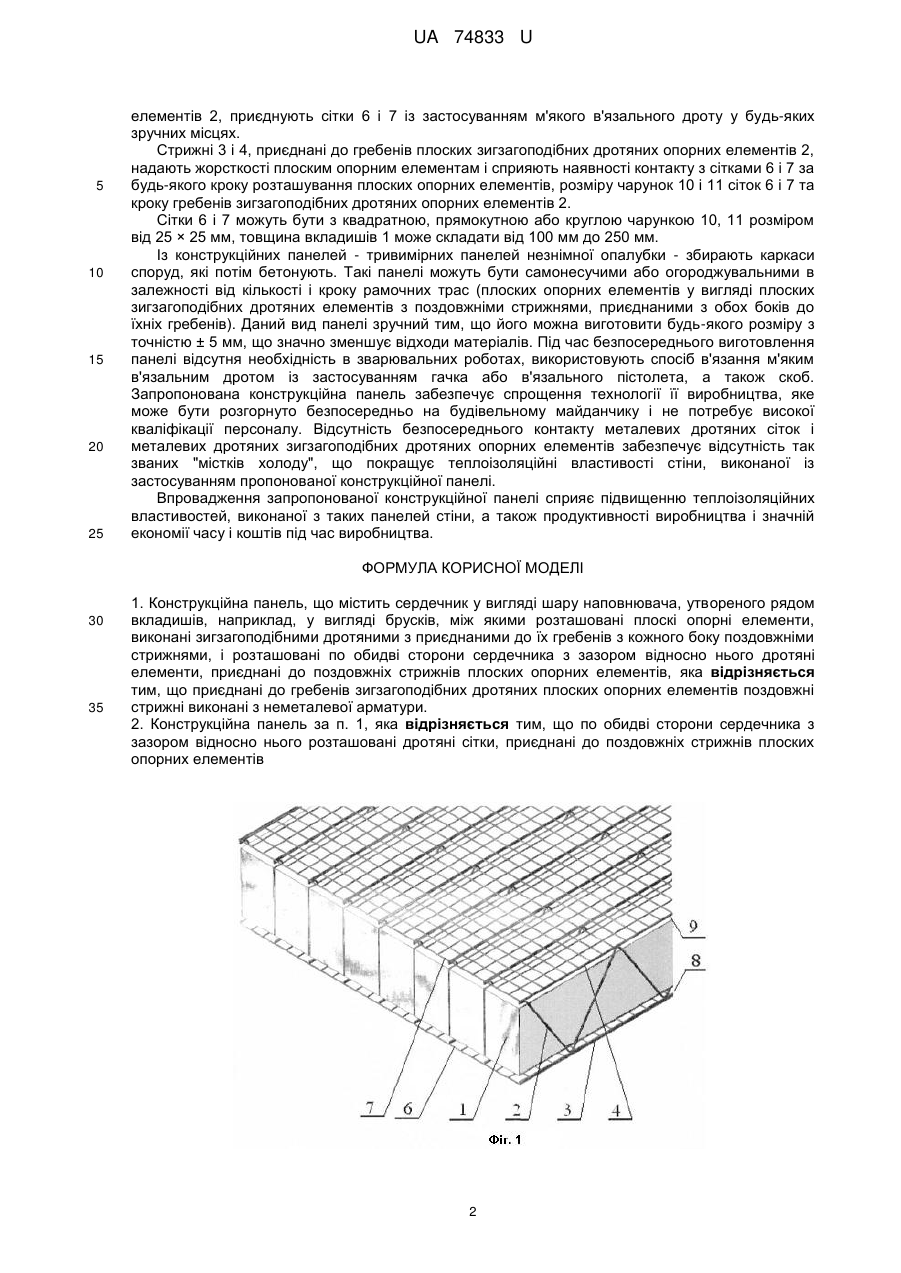

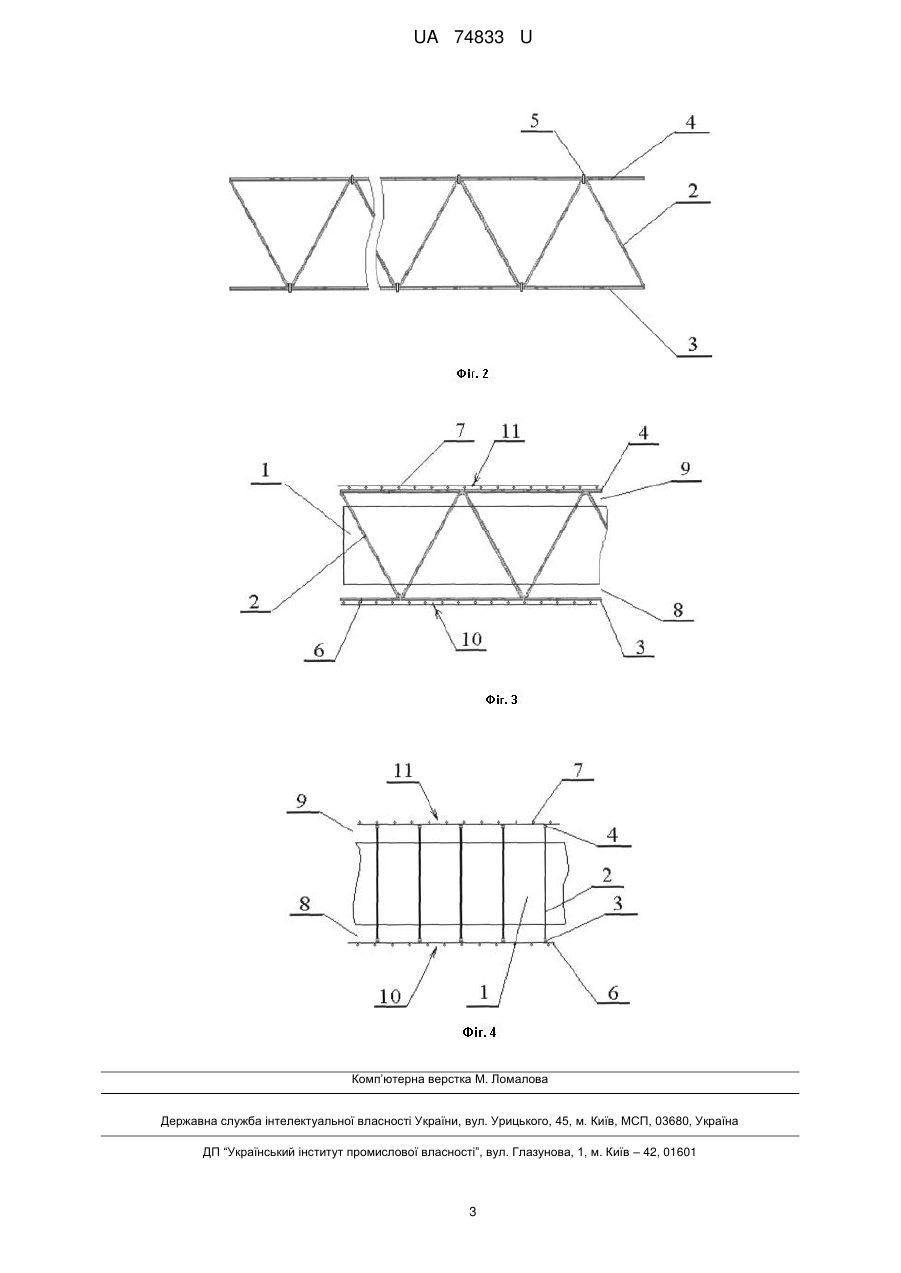

Реферат: Конструкційна панель містить сердечник у вигляді шару наповнювача, утвореного рядом вкладишів, між якими розташовані плоскі опорні елементи, виконані зигзагоподібними дротяними з приєднаними до їхніх гребенів з кожного боку поздовжніми стрижнями, і розташовані по обидві сторони сердечника з зазором відносно нього дротяні елементи, приєднані до поздовжніх стрижнів плоских опорних елементів. Приєднані до гребенів зигзагоподібних дротяних плоских опорних елементів поздовжні стрижні виконані з неметалевої арматури. UA 74833 U (54) КОНСТРУКЦІЙНА ПАНЕЛЬ UA 74833 U UA 74833 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, а саме виготовлення тривимірних панелей незнімної опалубки, які можуть бути використані для будівництва споруд різного призначення. Відомою є конструкційна панель, що містить сердечник у вигляді шару наповнювача з теплоізолюючого матеріалу, утворений рядом вкладишів у вигляді брусків, між якими розташовані плоскі опорні елементи, виконані зигзагоподібними дротяними з приєднаними до їхніх гребенів з кожного боку поздовжніми стрижнями, а по обидві сторони сердечника з зазором відносно нього до поздовжніх стрижнів плоских опорних елементів приєднані паралельні поперечні дроти з утворення сітчастої поверхні (Патент США № 4226067, Е04С 2/26, опубл. 07.10.1980). Проте відома конструкційна панель має так звані "містки холоду", що погіршує теплоізоляційні властивості стіни, виконаної з відомих конструкційних панелей. Технічна задача корисної моделі полягає в удосконаленні конструкційної панелі, що містить сердечник у вигляді шару наповнювача, утвореного рядом вкладишів, наприклад, у вигляді брусків, між якими розташовані плоскі опорні елементи, виконані зигзагоподібними дротяними з приєднаними до їхніх гребенів з кожного боку поздовжніми стрижнями, і розташовані по обидві сторони сердечника з зазором відносно нього дротяні елементи, приєднані до поздовжніх стрижнів плоских опорних елементів шляхом виконання паралельних поздовжніх стрижнів плоских опорних елементів з неметалевої арматури; приєднання дротяних сіток до поздовжніх стрижнів плоских опорних елементів по обидві сторони сердечника сприяє спрощенню виготовлення конструкційної панелі. Відсутність безпосереднього контакту металевих дротяних сіток і металевих дротяних зигзагоподібних опорних елементів, тобто включення неметалевих елементів, перериває ланцюг високої теплопровідності, завдяки чому забезпечується відсутність так званих "містків холоду", що покращує теплоізоляційні властивості стіни, виконаної з пропонованих конструкційних панелей. Конструкційна панель містить сердечник у вигляді шару наповнювача із тепло- і/або звукоізолюючого матеріалу, утворений рядом вкладишів, наприклад, у вигляді брусків, між якими розташовані плоскі зигзагоподібні дротяні опорні елементи з приєднаними до їхніх гребенів з кожного боку поздовжніми стрижнями, виконаними з неметалевої арматури (наприклад зі скловолокна або базальтового волокна); по обидві сторони шару наповнювача (сердечника) з зазором відносно нього розташовані дротяні сітки, приєднані до виконаних з неметалевої арматури стрижнів, приєднаних до гребенів зигзагоподібних дротяних плоских опорних елементів. На фіг. 1 показаний загальний вигляд конструкційної панелі; на фіг. 2 показаний плоский зигзагоподібний дротяний опорний елемент з приєднаними до його гребенів стрижнями; на фіг. 3 показаний вид фрагменту панелі перпендикулярно плоскому опорному елементу, на фіг. 4 показаний вид фрагменту торцю панелі. Тривимірна конструкційна панель містить сердечник у вигляді шару наповнювача, утвореного рядом вкладишів 1, виконаних у вигляді брусків з тепло- і/або звукоізолюючого матеріалу, наприклад, із легкої пластмаси, спіненої синтетичної смоли, поліуретану або полістиролу, жорсткої мінеральної вати, матеріалу на основі целюлози. Між вкладишами 1 розташовані плоскі опорні елементи - рамочні траси у вигляді плоских зигзагоподібних дротяних опорних елементів 2 з приєднаними до їхніх гребенів з кожного боку поздовжніми стрижнями 3 і 4, виконаними з неметалевої арматури, наприклад зі скловолокна або базальтового волокна (див. наприклад, ДСТУ-Н Б В.2.6-ХХХХ:2011). Стрижні 3 і 4 приєднані до гребенів плоских зигзагоподібних дротяних опорних елементів 2 м'яким в'язальним дротом 5 за допомогою в'язального пістолета. По обидві сторони утвореного рядом вкладишів 1 шару наповнювача (сердечника) паралельно його поверхням розташовані дротяні сітки 6 і 7 з зазорами 8 і 9 відносно його поверхонь. Сітки 6 і 7 приєднані до поздовжніх стрижнів 3 і 4. Для виготовлення конструкційної панелі попередньо виготовляють плоскі опорні елементи у вигляді рамочних трас, приєднуючи зварюванням до гребенів плоских зигзагоподібних дротяних опорних елементів 2 з обох боків поздовжні стрижні 3 і 4. Далі формують ряд вкладишів 1, одночасно розміщуючи між ними попередньо виготовлені плоскі опорні елементи у вигляді плоских зигзагоподібних дротяних опорних елементів 2 з приєднаними до їхніх гребенів з обох боків поздовжніми стрижнями 3 і 4 таким чином, щоб стрижні 3 і 4 знаходилися за межами вкладишів 1. Після цього по обидва боки утвореного рядом вкладишів 1 шару наповнювача на стрижні 3 і 4 накладають дротяні сітки 6 і 7 з утворенням зазорів 8 і 9 між сітками 9 і 7 і рядом вкладишів 1, піддають вкладиші 1 тиску у напрямку, перпендикулярному площинам розміщених між вкладишами 1 плоских опорних елементів у вигляді плоских зигзагоподібних дротяних опорних елементів 2 з приєднаними до їхніх гребенів з обох боків поздовжніми стрижнями 3 і 4, і до поздовжніх стрижнів 3 і 4, приєднаних до плоских зигзагоподібних дротяних опорних 1 UA 74833 U 5 10 15 20 25 елементів 2, приєднують сітки 6 і 7 із застосуванням м'якого в'язального дроту у будь-яких зручних місцях. Стрижні 3 і 4, приєднані до гребенів плоских зигзагоподібних дротяних опорних елементів 2, надають жорсткості плоским опорним елементам і сприяють наявності контакту з сітками 6 і 7 за будь-якого кроку розташування плоских опорних елементів, розміру чарунок 10 і 11 сіток 6 і 7 та кроку гребенів зигзагоподібних дротяних опорних елементів 2. Сітки 6 і 7 можуть бути з квадратною, прямокутною або круглою чарункою 10, 11 розміром від 25 × 25 мм, товщина вкладишів 1 може складати від 100 мм до 250 мм. Із конструкційних панелей - тривимірних панелей незнімної опалубки - збирають каркаси споруд, які потім бетонують. Такі панелі можуть бути самонесучими або огороджувальними в залежності від кількості і кроку рамочних трас (плоских опорних елементів у вигляді плоских зигзагоподібних дротяних елементів з поздовжніми стрижнями, приєднаними з обох боків до їхніх гребенів). Даний вид панелі зручний тим, що його можна виготовити будь-якого розміру з точністю ± 5 мм, що значно зменшує відходи матеріалів. Під час безпосереднього виготовлення панелі відсутня необхідність в зварювальних роботах, використовують спосіб в'язання м'яким в'язальним дротом із застосуванням гачка або в'язального пістолета, а також скоб. Запропонована конструкційна панель забезпечує спрощення технології її виробництва, яке може бути розгорнуто безпосередньо на будівельному майданчику і не потребує високої кваліфікації персоналу. Відсутність безпосереднього контакту металевих дротяних сіток і металевих дротяних зигзагоподібних дротяних опорних елементів забезпечує відсутність так званих "містків холоду", що покращує теплоізоляційні властивості стіни, виконаної із застосуванням пропонованої конструкційної панелі. Впровадження запропонованої конструкційної панелі сприяє підвищенню теплоізоляційних властивостей, виконаної з таких панелей стіни, а також продуктивності виробництва і значній економії часу і коштів під час виробництва. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Конструкційна панель, що містить сердечник у вигляді шару наповнювача, утвореного рядом вкладишів, наприклад, у вигляді брусків, між якими розташовані плоскі опорні елементи, виконані зигзагоподібними дротяними з приєднаними до їх гребенів з кожного боку поздовжніми стрижнями, і розташовані по обидві сторони сердечника з зазором відносно нього дротяні елементи, приєднані до поздовжніх стрижнів плоских опорних елементів, яка відрізняється тим, що приєднані до гребенів зигзагоподібних дротяних плоских опорних елементів поздовжні стрижні виконані з неметалевої арматури. 2. Конструкційна панель за п. 1, яка відрізняється тим, що по обидві сторони сердечника з зазором відносно нього розташовані дротяні сітки, приєднані до поздовжніх стрижнів плоских опорних елементів 2 UA 74833 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
