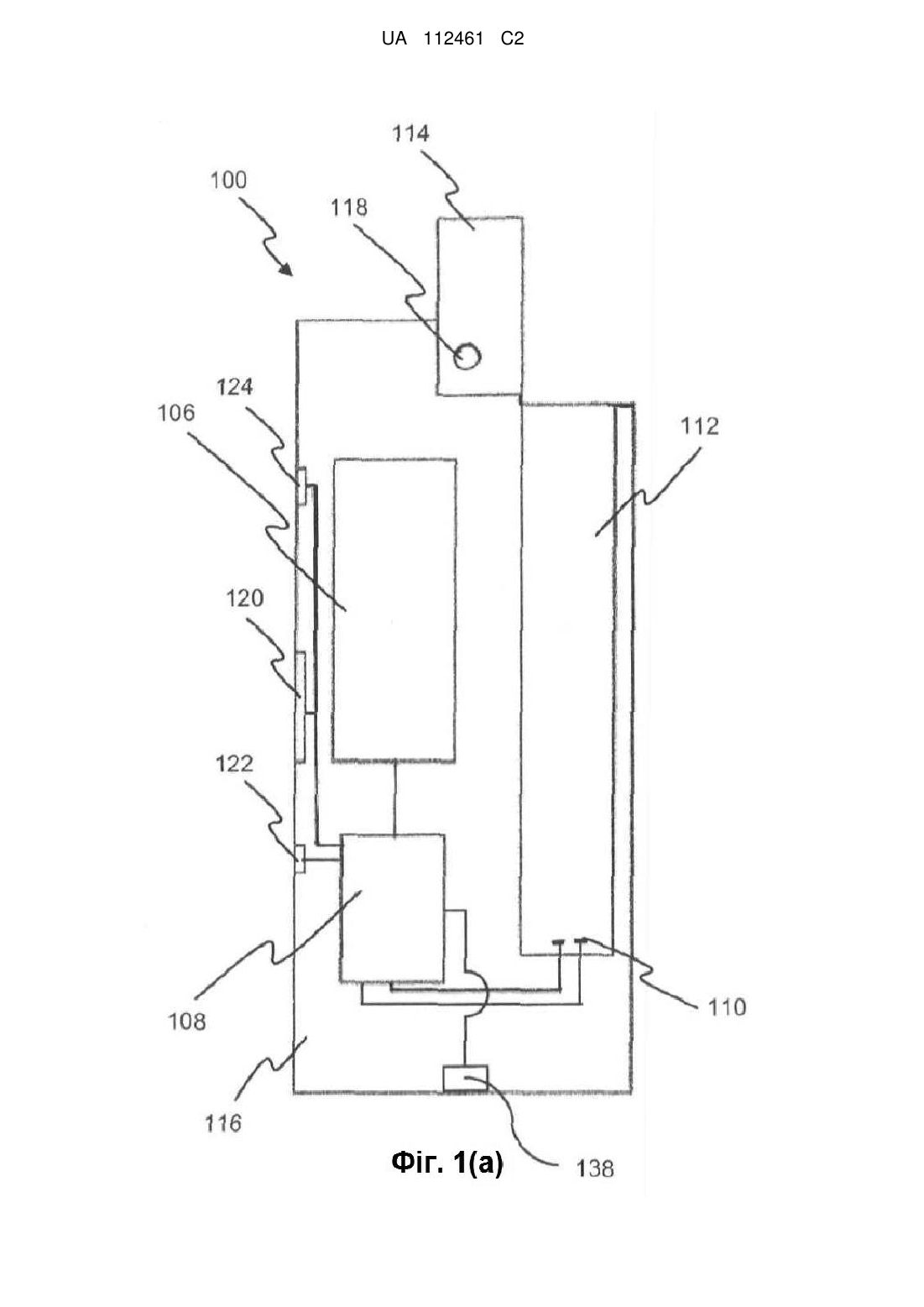

Система подавання енергії для портативного пристрою для утворення аерозолю

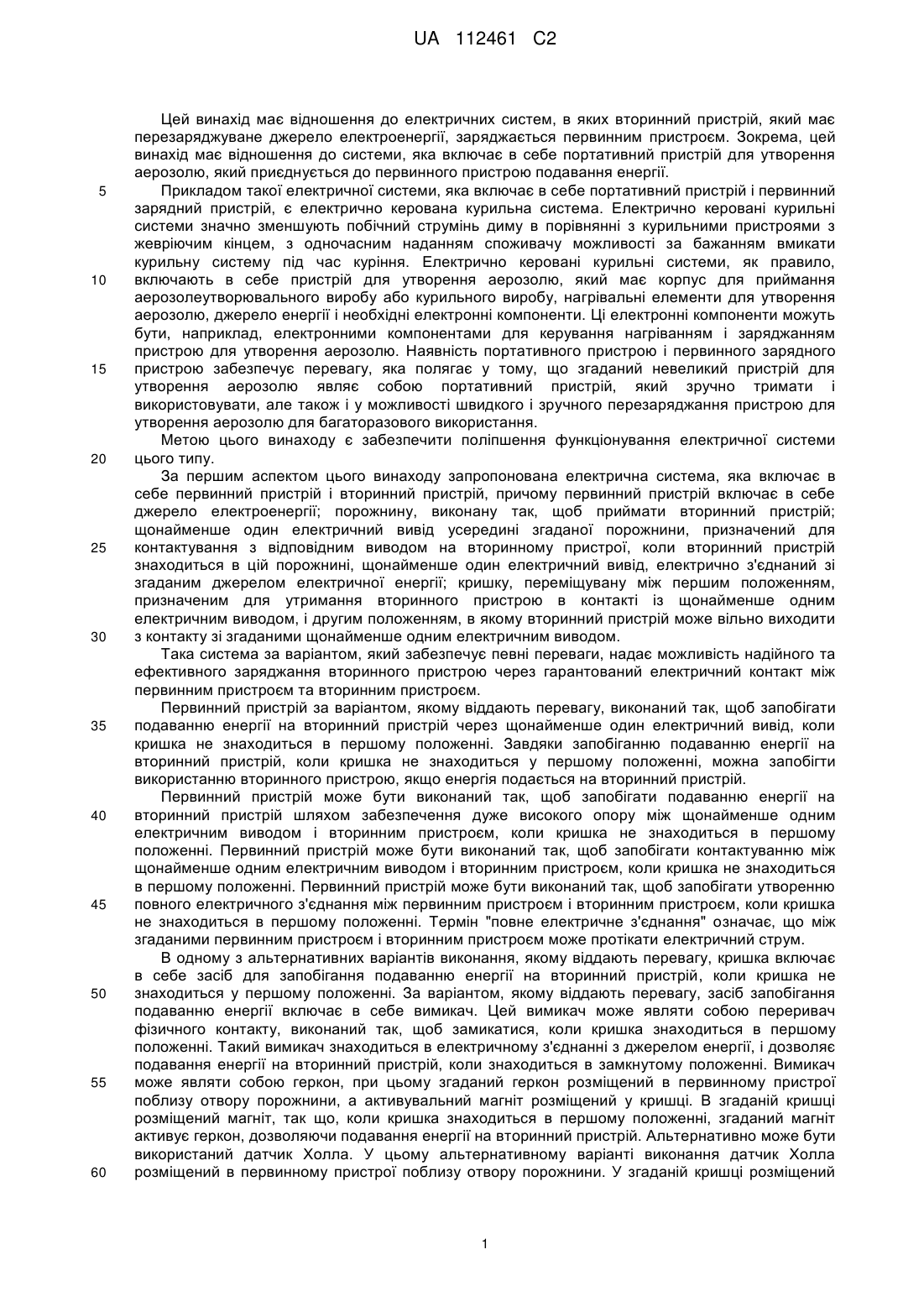

Реферат: Цей винахід стосується електричної системи, яка включає в себе первинний пристрій і вторинний пристрій, причому первинний пристрій включає в себе: джерело електричної енергії; порожнину, виконану так, щоб приймати вторинний пристрій; щонайменше один електричний вивід всередині порожнини, виконаний так, щоб контактувати з відповідним виводом на вторинному пристрої, коли згаданий вторинний пристрій знаходиться в порожнині, при цьому щонайменше один електричний вивід знаходиться в електричному з'єднанні з джерелом електричної енергії; та кришку, переміщувану між першим положенням, призначеним для утримання вторинного пристрою в контакті із щонайменше одним електричним виводом, та другим положенням, в якому вторинний пристрій може бути вільно виведений з контакту із щонайменше одним електричним виводом. Ця електрична система також стосується системи утворення аерозолю, яка включає в себе аерозолетвірний субстрат. UA 112461 C2 (12) UA 112461 C2 UA 112461 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід має відношення до електричних систем, в яких вторинний пристрій, який має перезаряджуване джерело електроенергії, заряджається первинним пристроєм. Зокрема, цей винахід має відношення до системи, яка включає в себе портативний пристрій для утворення аерозолю, який приєднується до первинного пристрою подавання енергії. Прикладом такої електричної системи, яка включає в себе портативний пристрій і первинний зарядний пристрій, є електрично керована курильна система. Електрично керовані курильні системи значно зменшують побічний струмінь диму в порівнянні з курильними пристроями з жевріючим кінцем, з одночасним наданням споживачу можливості за бажанням вмикати курильну систему під час куріння. Електрично керовані курильні системи, як правило, включають в себе пристрій для утворення аерозолю, який має корпус для приймання аерозолеутворювального виробу або курильного виробу, нагрівальні елементи для утворення аерозолю, джерело енергії і необхідні електронні компоненти. Ці електронні компоненти можуть бути, наприклад, електронними компонентами для керування нагріванням і заряджанням пристрою для утворення аерозолю. Наявність портативного пристрою і первинного зарядного пристрою забезпечує перевагу, яка полягає у тому, що згаданий невеликий пристрій для утворення аерозолю являє собою портативний пристрій, який зручно тримати і використовувати, але також і у можливості швидкого і зручного перезаряджання пристрою для утворення аерозолю для багаторазового використання. Метою цього винаходу є забезпечити поліпшення функціонування електричної системи цього типу. За першим аспектом цього винаходу запропонована електрична система, яка включає в себе первинний пристрій і вторинний пристрій, причому первинний пристрій включає в себе джерело електроенергії; порожнину, виконану так, щоб приймати вторинний пристрій; щонайменше один електричний вивід усередині згаданої порожнини, призначений для контактування з відповідним виводом на вторинному пристрої, коли вторинний пристрій знаходиться в цій порожнині, щонайменше один електричний вивід, електрично з'єднаний зі згаданим джерелом електричної енергії; кришку, переміщувану між першим положенням, призначеним для утримання вторинного пристрою в контакті із щонайменше одним електричним виводом, і другим положенням, в якому вторинний пристрій може вільно виходити з контакту зі згаданими щонайменше одним електричним виводом. Така система за варіантом, який забезпечує певні переваги, надає можливість надійного та ефективного заряджання вторинного пристрою через гарантований електричний контакт між первинним пристроєм та вторинним пристроєм. Первинний пристрій за варіантом, якому віддають перевагу, виконаний так, щоб запобігати подаванню енергії на вторинний пристрій через щонайменше один електричний вивід, коли кришка не знаходиться в першому положенні. Завдяки запобіганню подаванню енергії на вторинний пристрій, коли кришка не знаходиться у першому положенні, можна запобігти використанню вторинного пристрою, якщо енергія подається на вторинний пристрій. Первинний пристрій може бути виконаний так, щоб запобігати подаванню енергії на вторинний пристрій шляхом забезпечення дуже високого опору між щонайменше одним електричним виводом і вторинним пристроєм, коли кришка не знаходиться в першому положенні. Первинний пристрій може бути виконаний так, щоб запобігати контактуванню між щонайменше одним електричним виводом і вторинним пристроєм, коли кришка не знаходиться в першому положенні. Первинний пристрій може бути виконаний так, щоб запобігати утворенню повного електричного з'єднання між первинним пристроєм і вторинним пристроєм, коли кришка не знаходиться в першому положенні. Термін "повне електричне з'єднання" означає, що між згаданими первинним пристроєм і вторинним пристроєм може протікати електричний струм. В одному з альтернативних варіантів виконання, якому віддають перевагу, кришка включає в себе засіб для запобігання подаванню енергії на вторинний пристрій, коли кришка не знаходиться у першому положенні. За варіантом, якому віддають перевагу, засіб запобігання подаванню енергії включає в себе вимикач. Цей вимикач може являти собою переривач фізичного контакту, виконаний так, щоб замикатися, коли кришка знаходиться в першому положенні. Такий вимикач знаходиться в електричному з'єднанні з джерелом енергії, і дозволяє подавання енергії на вторинний пристрій, коли знаходиться в замкнутому положенні. Вимикач може являти собою геркон, при цьому згаданий геркон розміщений в первинному пристрої поблизу отвору порожнини, а активувальний магніт розміщений у кришці. В згаданій кришці розміщений магніт, так що, коли кришка знаходиться в першому положенні, згаданий магніт активує геркон, дозволяючи подавання енергії на вторинний пристрій. Альтернативно може бути використаний датчик Холла. У цьому альтернативному варіанті виконання датчик Холла розміщений в первинному пристрої поблизу отвору порожнини. У згаданій кришці розміщений 1 UA 112461 C2 5 10 15 20 25 30 35 40 45 50 55 60 магніт, так що, коли кришка знаходиться в першому положенні, цей магніт активує датчик Холла, дозволяючи подавання енергії на вторинний пристрій. За варіантом, якому віддають перевагу, в першому положенні кришка примушує вторинний пристрій входити в контакт із щонайменше одним електричним виводом. Завдяки примушуванню вторинного пристрою входити у контакт із щонайменше одним електричним виводом, електричний опір між згаданими електричним виводом та вторинним пристроєм може бути значно знижений, і тому забезпечена можливість подавання енергії на вторинний пристрій. Термін "примушує" або "примушуючи", вжитий у цьому описі, означає, що сила прикладається однією складовою частиною до іншої складової частини. Термін "пружний елемент", вжитий у цьому описі, означає елемент, який може бути деформований або відхилений прикладеною силою, але є здатним повертатись у початкове положення або стан, після того як прикладена сила буде знята. Коли пружний елемент деформований або відхилений силою, прикладеною складовою частиною, що рухається в напрямку згаданого пружного елемента, цей пружний елемент генерує реактивну силу, що примушує згадану складову частину відходити від пружного елемента. Прикладами пружних елементів є гвинтові пружини та консольні пружини. За варіантом, якому віддають перевагу, електрична система також включає в себе щонайменше один пружний елемент, виконаний так, щоб примушувати вторинний пристрій переміщуватися в напрямку кришки, коли вторинний пристрій розміщений у відповідному положенні в порожнині. За варіантом, якому віддають перевагу, щонайменше один пружний елемент виконаний так, щоб примушувати вторинний пристрій переміщуватися в напрямку кришки, коли згадана кришка знаходиться в першому положенні. За варіантом, якому віддають перевагу, щонайменше один пружний елемент виконаний так, щоб не примушувати вторинний пристрій переміщуватися в напрямку кришки, коли згадана кришка знаходиться у другому положенні. Пружний елемент може бути виконаний так, щоб примушувати вторинний пристрій принаймні частково переміщуватися з порожнини, коли кришка знаходиться в другому положенні. Завдяки примушуванню вторинного пристрою до принаймні часткового переміщення з порожнини згаданий вторинний пристрій може бути більш легко видалений з первинного пристрою. Щонайменше один електричний вивід за варіантом, якому віддають перевагу, є згаданим щонайменше одним пружним елементом. За варіантом, якому віддають перевагу, згадана порожнина являє собою видовжену порожнину, яка простягається від верхньої частини первинного пристрою. Довжина порожнини від її відкритого кінця до її закритого кінця за варіантом, якому віддають перевагу, принаймні дорівнює довжині вторинного пристрою. За варіантом, якому віддають перевагу, електрична система включає в себе множину електричних виводів, електрично з'єднаних із джерелом електричної енергії. Електрична система може включати в себе два електричні виводи, при цьому перший електричний вивід приєднаний до позитивного виводу джерела енергії, а другий електричний вивід приєднаний до негативного виводу джерела енергії. За альтернативним варіантом здійснення цього винаходу подаванню енергії запобігають за допомогою одного пружного рухомого електричного виводу і одного нерухомого електричного виводу. Рухомий електричний вивід виконаний так, щоб запобігати входженню в контакт другого нерухомого електричного виводу з вторинним пристроєм, коли кришка не знаходиться в першому положенні. Це запобігає утворенню повного електричного з'єднання, доки кришка не буде закрита. Електричні виводи за варіантом, якому віддають перевагу, виготовлені з металу. За варіантом, якому віддають перевагу, металом, що використовується для виготовлення електричних виводів, є мідноберилієвий сплав. За варіантом, якому віддають перевагу, принаймні частина електричного виводу є позолоченою. За варіантом, якому віддають перевагу, джерело електроенергії включає в себе перезаряджувану батарею. За варіантом, якому віддають перевагу, первинний пристрій включає в себе засіб для приймання зовнішньої електроенергії для перезаряджання перезаряджуваної батареї. За варіантом, якому віддають перевагу, пристрій для подавання електроенергії виконаний так, щоб подавати енергію на вторинний пристрій у спосіб, прийнятний для перезаряджання вторинної батареї у вторинному пристрої. Першим положенням кришки за варіантом, якому віддають перевагу, є закрите положення, і другим положенням кришки за варіантом, якому віддають перевагу, є відкрите положення. Коли кришка знаходиться в закритому положенні, доступ до вторинного пристрою за варіантом, якому віддають перевагу, є по суті унеможливленим. Крім того, коли кришка знаходиться в 2 UA 112461 C2 5 10 15 20 25 30 35 40 45 50 55 60 закритому положенні, за варіантом, якому віддають перевагу, вторинний пристрій не може бути видалений з первинного пристрою. За варіантом, якому віддають перевагу, первинний пристрій також включає в себе корпус, при цьому кришка приєднана до корпусу як в першому, так і в другому положеннях. Згаданий корпус за варіантом, якому віддають перевагу, має передню стінку, задню стінку, нижню стінку, верхню стінку, першу бічну стінку і другу бічну стінку. Терміни "передній", "задній", "верхній", "нижній", "бічний", "верх", "низ", "лівий", "правий" та інші терміни, вжиті для описування відносного положення складових частин первинного пристрою і вторинного пристрою, стосуються первинного пристрою у вертикальному положенні з отвором порожнини, призначеної для приймання вторинного пристрою, на верхньому кінці. Термін "поздовжній" означає напрямок знизу вгору або навпаки. Термін "поперечний" означає напрямок, перпендикулярний поздовжньому напрямку. Первинний пристрій може бути загалом прямокутним паралелепіпедом, який має дві ширші стінки, відділені одна від одної двома вужчими бічними стінками, та верхню і нижню стінки. Вторинний пристрій за варіантом, якому віддають перевагу, є видовженим. Кришка за варіантом, якому віддають перевагу, являє собою шарнірну кришку. За варіантом, якому віддають перевагу, шарнір простягається поперек верхньої частини корпусу від передньої стінки до задньої стінки. Цей шарнір може включати в себе пружину, призначену для утримання кришки в першому положенні. Шарнір може також включати в себе демпферний засіб, призначений для демпфування руху кришки, коли кришка переміщається з другого положення в перше положення. Альтернативно шарнір може включати в себе пружину, призначену для утримання кришки у другому положенні. За цим альтернативним варіантом виконання, якому віддають перевагу, кришка споряджена фіксувальним засобом для утримання кришки в першому положенні, при цьому згаданий фіксувальний засіб виконаний так, щоб забезпечити силу, достатню для подолання сили, прикладеної до кришки пружиною. Згаданий фіксувальний засіб може включати в себе щонайменше один магніт і щонайменше один відповідний залізовмісний елемент. Згаданий щонайменше один магніт розміщений в корпусі первинного пристрою, а згаданий залізовмісний елемент розміщений в кришці. Альтернативно фіксувальний засіб може бути засобом заскочкового типу. Шарнірна кришка може утворювати всю верхню частину корпусу. У цьому альтернативному варіанті виконання шарнір може бути розташований усередині кришки поряд із бічною стінкою корпусу. За варіантом, якому віддають перевагу, вторинний пристрій являє собою пристрій для утворення аерозолю з електричним нагріванням. Згаданий пристрій для утворення аерозолю виконаний так, щоб приймати аерозолеутворювальний виріб і так, щоб його міг тримати користувач під час куріння. Джерело енергії за варіантом, якому віддають перевагу, розміщено у вторинному пристрої і призначене для нагрівання аерозолетвірного субстрату до робочої температури перед початком утворення аерозолю. Джерело енергії у вторинному пристрої призначене для підтримування температури аерозолетвірного субстрату під час утворення аерозолю. Джерело електроенергії у первинному пристрої за варіантом, якому віддають перевагу, використовується для заряджання вторинного джерела енергії під час режиму заряджання, коли вторинний пристрій не використовується. Вторинний пристрій, який являє собою пристрій для утворення аерозолю з електричним нагріванням, за варіантом, якому віддають перевагу, за розміром є подібним або трохи більшим за сигарету з жевріючим кінцем. Тому користувач може утримувати згаданий вторинний пристрій пальцями так само, як і сигарету з жевріючим кінцем. За варіантом, якому віддають перевагу, вторинний пристрій включає в себе електричний нагрівальний елемент, а первинний пристрій виконаний так, щоб подавати енергію на вторинний пристрій, коли кришка знаходиться в першому положенні, для нагрівання електричного нагрівального елемента для термічного вивільнення органічних матеріалів, які прилипли до нагрівального елемента або осіли на ньому. У вторинний пристрій при використанні вміщують аерозолеутворювальний виріб у вигляді аерозолетвірного субстрату. Коли цей аерозолеутворювальний виріб видаляють зі згаданого вторинного пристрою, він може залишити залишок на нагрівачі вторинного пристрою, і цей нагрівач може бути очищений нагріванням згаданого електричного нагрівача до температури, достатньої для вивільнення цього органічного залишку. Ця операція може бути виконана користувачем шляхом вмикання перемикача на первинному пристрої, або після заздалегідь визначеної кількості завантажень вторинного пристрою, або будь-яким із цих способів. Термін "пристрій для утворення аерозолю", вжитий в цьому описі, означає пристрій, який взаємодіє з аерозолетвірним субстратом для утворення аерозолю. Аерозолетвірний субстрат 3 UA 112461 C2 5 10 15 20 25 30 35 40 45 50 55 60 може являти собою частину аерозолетвірного виробу, наприклад, частину курильного виробу. Пристрій для утворення аерозолю може включати в себе одну або більше складову(-их) частину(-ин), яка(-і) використовується(-ються) для подавання енергії від джерела енергії до аерозолетвірного субстрату для утворення аерозолю. Наприклад, пристрій для утворення аерозолю може являти собою пристрій для утворення аерозолю з нагріванням. Пристрій для утворення аерозолю може являти собою пристрій для утворення аерозолю з електричним нагріванням або пристрій для утворення аерозолю з газовим нагріванням. Пристрій для утворення аерозолю може являти собою курильний пристрій, який взаємодіє з аерозолетвірним субстратом аерозолеутворювального виробу для утворення аерозолю, який безпосередньо вдихається у легені споживача через його ротову порожнину. Термін "аерозолетвірний субстрат", вжитий в цьому описі, означає субстрат, здатний вивільняти леткі сполуки, які можуть утворювати аерозоль. Такі леткі сполуки можуть бути вивільнені шляхом нагрівання аерозолетвірного субстрату. Як альтернатива нагріванню або спалюванню, в деяких випадках леткі сполуки можуть бути вивільнені шляхом хімічної реакції або із застосуванням механічного збудника, такого як ультразвук. Аерозолетвірний субстрат може бути твердим або рідким, або може містити як тверді, так і рідкі складники. Аерозолетвірний субстрат може бути нанесений на або введений в носій або основу із застосуванням адсорбування, нанесення покриття, просочення або іншого способу. Аерозолетвірний субстрат здебільшого може бути частиною аерозолеутворювального виробу або курильного виробу. Аерозолетвірний субстрат може містити нікотин. Аерозолетвірний субстрат може містити тютюн, наприклад, він може містити тютюнвмісний матеріал, який містить леткі тютюнові ароматичні сполуки, які вивільнюються з аерозолетвірного субстрату при нагріванні. У варіантах здійснення цього винаходу, яким віддається перевага, аерозолетвірний субстрат може містити гомогенізований тютюновий матеріал, наприклад, литий матеріал з тютюнового листя. Аерозолетвірний субстрат може містити щонайменше один аерозолеутворювач, такий як пропіленгліколь або гліцерин. Терміни "аерозолеутворювальний виріб" і "курильний виріб", вжиті в цьому описі, означають виріб, який включає в себе аерозолетвірний субстрат, здатний вивільнювати леткі сполуки, які можуть утворювати аерозоль. Наприклад, аерозолеутворювальний виріб може являти собою курильний виріб, що утворює аерозоль, який вдихається безпосередньо в легені споживача через його ротову порожнину. Аерозолеутворювальний виріб може бути одноразовим. Нижче здебільшого вжитий термін "аерозолеутворювальний виріб". За варіантом, якому віддають перевагу, аерозолеутворювальний виріб являє собою аерозолеутворювальний виріб, що зазнає нагрівання, який є аерозолеутворювальним виробом, що включає в себе аерозолетвірний субстрат, який для вивільнення летких сполук, які можуть утворювати аерозоль, нагрівають, а не спалюють. Аерозоль, утворений нагріванням аерозолетвірного субстрату, може містити менше відомих шкідливих складників, ніж аерозоль, що утворюється при спалюванні або піролітичному розкладанні згаданого аерозолетвірного субстрату. Аерозолеутворювальний виріб може являти собою або може включати в себе тютюновий пруток. Наявність органічного матеріалу або залишку на нагрівальному елементі може погіршити відчуття користувача при використовуванні аерозолеутворювальних виробів, таких як курильні вироби. Тому перевага може віддаватись регулярному очищенню нагрівача або нагрівальних елементів пристрою для утворення аерозолю (тобто вторинного пристрою). Або первинний пристрій, або пристрій для утворення аерозолю може включати в себе індикатор, який попереджає користувача, що пристрій має пройти цикл очищення. Контролер, розташований або в пристрої для утворення аерозолю, або в первинному пристрої, може визначити, коли пристрій здійснив заздалегідь визначену кількість циклів куріння без проходження циклу очищення, і активувати індикатор. Якщо користувач не ініціює цикл очищення в межах заздалегідь визначеної кількості циклів куріння після активування індикатора, використання подальших виробів споживачем може бути унеможливлене до здійснення циклу очищення. Такий цикл очищення може потребувати ініціювання вручну або може відбутися автоматично, коли пристрій для утворення аерозолю вміщують в первинний пристрій після визначення необхідності очищення. Завдяки запобіганню роботі пристрою для утворення аерозолю, коли існує необхідність очищення, може бути забезпечене більш стабільне одержання користувачем більш приємного відчуття. За варіантом, якому віддають перевагу, кришка має щонайменше один отвір, який надає можливість витоку матеріалу з порожнини, коли вторинний пристрій знаходиться в порожнині, а кришка займає перше положення. Цей отвір за варіантом, якому віддають перевагу, виконаний 4 UA 112461 C2 5 10 15 20 25 30 35 40 45 50 55 60 так, щоб надати можливість виходу вивільненого органічного матеріалу. Виконання щонайменше одного отвору в кришці надає перевагу, яка полягає у можливості видалення повітря з порожнини всередині первинного пристрою для зменшення накопичення відкладень. За варіантом, якому віддають перевагу, вторинний пристрій виконаний так, щоб працювати в щонайменше трьох режимах. Цими щонайменше трьома режимами переважно є режим заряджання, режим очищення і режим роботи. Режим заряджання і режим очищення переважно є доступними лише тоді, коли вторинний пристрій знаходиться в первинному пристрої, а кришка знаходиться в першому положенні. Режим роботи, тобто утворення аерозолю переважно є доступним лише тоді, коли вторинний пристрій не знаходиться в первинному пристрої. Переважно вторинний пристрій включає в себе перезаряджувану батарею, а первинний пристрій виконаний так, щоб подавати енергію на вторинний пристрій у спосіб, придатний для перезаряджання перезаряджуваної батареї на вторинному пристрої, коли вторинний пристрій знаходиться в контакті зі згаданим щонайменше одним електричним виводом. За варіантом, якому віддають перевагу, вторинне джерело енергії є придатним для заряджання первинним джерелом енергії в режимі заряджання, так що вторинне джерело енергії має достатній заряд для підтримування температури аерозолетвірного субстрату по суті на рівні робочої температури в режимі куріння. Якщо оптимальна температура не досягається, то кількість і якість аерозолю, що утворюється під час роботи пристрою, може бути зменшена. Наприклад, якщо нагрівальний елемент нагріває аерозолетвірний субстрат до нижчої температури в порівнянні з тим, коли субстрат нагрівається до оптимальної температури, то можуть бути утворені різні пропорції летких елементів, і це може змінити аромат аерозолю. З метою забезпечення того, щоб користувач мав більш приємне і стійке відчуття, перевага може віддаватись тому, щоб вторинний пристрій міг працювати лише тоді, коли вторинне джерело енергії знаходиться в повністю зарядженому стані. У повністю зарядженому стані вторинне джерело енергії має завжди бути здатним нагрівати аерозолетвірний субстрат до оптимальної температури. Оскільки при здійсненні кожної операції вторинний пристрій буде споживати енергію від вторинного джерела енергії, перевага може віддаватись тому, щоб вторинний пристрій перезаряджувався перед кожною операцією. Наприклад, пристрій для утворення аерозолю може потребувати перезаряджання після кожної операції, перш ніж може бути спожитий інший курильний виріб. Результатом недостатнього заряду може також бути одержання користувачем незадовільного відчуття, якщо заряд вторинного пристрою є недостатнім для нагрівання аерозолетвірного субстрату протягом періоду часу, достатнього для повного витрачання або значною мірою вичерпання із субстрату аерозолю, який міг би бути утворений. Відповідно, за одним із варіантів здійснення цього винаходу вторинний пристрій буде запобігати спробам користувача започаткувати роботу пристрою у разі відсутності достатньої кількості енергії для завершення циклу утворення аерозолю. Наприклад, якщо аерозолеутворювальний виріб являє собою курильний виріб, який включає в себе аерозолетвірний субстрат на основі тютюну, вторинний пристрій може не дозволити куріння, якщо рівень енергії є недостатнім для підтримування робочої температури впродовж щонайменше 6 хв. За варіантом, якому віддають перевагу, подаванням електроенергії від первинного джерела енергії на щонайменше один нагрівальний елемент під час режиму попереднього нагрівання керують вторинні електронні компоненти у вторинному пристрої. Постачанням електричної енергії від первинного джерела енергії в режимі заряджання для заряджання вторинного джерела енергії можуть керувати вторинні електронні компоненти у вторинному пристрої. Вторинний пристрій може бути зафіксований в порожнині первинного пристрою, так щоб в порожнину можна було вставити лише вторинний пристрій, сумісний з первинним пристроєм. Для здійснення фіксування вторинного пристрою в порожнині первинного пристрою згаданій порожнині може бути надана специфічна неправильна форма, і вторинному пристрою може бути надана відповідна неправильна форма. Крім того, для забезпечення вставляння вторинного пристрою в порожнину з належною орієнтацією, згадана неправильна форма за варіантом, якому віддають перевагу, не має осьової симетрії. Тому вторинний пристрій може бути вставлений в порожнину лише з однією орієнтацією. Первинний пристрій може також включати в себе щонайменше один вивід, виконаний так, щоб передавати дані між первинним пристроєм і вторинним пристроєм. За варіантом, якому віддають перевагу, первинний пристрій також включає в себе щонайменше два виводи, виконані так, щоб передавати дані між первинним пристроєм і вторинним пристроєм. Первинний пристрій за варіантом, якому віддають перевагу, виконаний так, щоб передавати лише дані у вторинний пристрій або приймати дані від нього, коли кришка знаходиться в першому положенні. 5 UA 112461 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згаданий щонайменше один вивід для передавання даних за варіантом, якому віддають перевагу, являє собою пружний елемент. За варіантом, якому віддають перевагу, згаданий щонайменше один вивід для передавання даних виконаний так, щоб запобігати подаванню енергії на вторинний пристрій, коли кришка не знаходиться в першому положенні. Згаданий щонайменше один пружний вивід для передавання даних за варіантом, якому віддають перевагу, може переміщуватися з першого нейтрального положення, коли кришка знаходиться в другому положенні, в якому щонайменше один електричний вивід подавання енергії не введений в контакт з вторинним пристроєм, в друге зміщене положення, коли кришка знаходиться в першому положенні, в якому і щонайменше один електричний вивід для передавання даних, і щонайменше один електричний вивід для подавання енергії знаходяться в електричному контакті з вторинним пристроєм. Дані можуть передаватись між обома вторинним та первинним пристроями, а також від первинного пристрою на комп'ютерний інтерфейс, придатний для зчитування комп'ютером або іншим електронним пристроєм, здатним передавати дані на комп'ютер або в Ентернет. За варіантом, якому віддають перевагу, з'єднання для передавання даних працює за стандартом інтерфейсу. Стандарт інтерфейсу являє собою стандарт, який описує одну або декілька функціональних характеристик, таких як перетворення кодів, розподіл ліній або відповідність протоколу, або фізичних характеристик, таких як електричні, механічні або оптичні характеристики, необхідні для забезпечення можливості обміну інформацією між двома або декількома системами або одиницями обладнання. Прикладами відповідних стандартів інтерфейсу для лінії зв'язку є, але без обмеження ними, сімейство стандартів Recommended Standard 232 (RS-232); USB; Bluetooth; FireWire (торгова марка Apple, Inc. для її інтерфейсу IEEE 1394), IrDA (Асоціація інфрачервоного передавання даних – стандарт зв'язку для ближнього обміну даних інфрачервоним світлом); Zigbee (специфікація на основі стандарту IEEE 802.15.4 для безпровідних персональних мереж) та деякі стандарти Wi-Fi. За іншим аспектом цього винаходу запропонована електрична система, яка включає в себе первинний пристрій і вторинний пристрій, при цьому первинний пристрій включає в себе джерело електроенергії; порожнину, виконану так, щоб приймати вторинний пристрій; щонайменше один електричний вивід усередині цієї порожнини, виконаний так, щоб контактувати з відповідним виводом на вторинному пристрої, коли вторинний пристрій знаходиться в порожнині, при цьому згаданий щонайменше один електричний вивід електрично з'єднаний з джерелом електричної енергії; і кришку, переміщувану між першим положенням, призначеним для утримання вторинного пристрою в порожнині, і другим положенням, в якому вторинний пристрій може вільно виходити з порожнини, при цьому згадана кришка має щонайменше один отвір, що дозволяє витік матеріалу з цієї порожнини, коли кришка знаходиться в першому положенні. Кришка може утримуватись в першому положенні механічним засобом, таким як затискач, або магнітним заскочковим засобом. Кришка може утримуватись в першому положенні за допомогою запірної пружини. Наприклад, кришка може мати шарнір, який включає в себе блокувальний засіб. За варіантом, якому може віддаватись перевага, кришка може мати шарнір, який включає в себе демпферний засіб, призначений для запобігання пошкодженню кришки під час її переміщення між першим положенням і другим положенням. Кришка також може мати шарнір, який включає в себе поворотний демпферний засіб або демпферний засіб барабанного типу. За ще одним аспектом цього винаходу запропонована система для утворення аерозолю, яка включає в себе аерозолетвірний субстрат та електричну систему, розкриту у цьому описі. Вторинний пристрій являє собою пристрій для утворення аерозолю, який виконаний так, щоб приймати згаданий аерозолетвірний субстрат. У тому разі, коли вторинний пристрій знаходиться в порожнині, а аерозолетвірний субстрат вміщений у вторинний пристрій, переміщення кришки в перше положення унеможливлене. За ще одним аспектом цього винаходу запропонований пристрій для утворення аерозолю, що включає в себе нагрівальний елемент для нагрівання аерозолетвірного субстрату з утворенням аерозолю; перезаряджувану батарею, з'єднану з нагрівальним елементом і призначену для подавання енергії на згаданий нагрівальний елемент; і контролер, з'єднаний з перезаряджуваною батареєю, при цьому згаданий контролер виконаний так, щоб запобігати активуванню нагрівального елемента, якщо перезаряджувана батарея не заряджена вище заздалегідь заданого порогового рівня. Конструктивні елементи, що входять до складу пристрою для утворення аерозолю, за варіантом, якому віддають перевагу, утримуються всередині корпусу, який також визначає камеру для приймання субстрату, призначену для приймання і розміщення аерозолетвірного субстрату поблизу або в контакті з нагрівальним 6 UA 112461 C2 5 10 15 20 25 30 35 40 45 50 55 60 елементом. Це забезпечує перевагу, яка полягає в тому, що згаданий аерозолетвірний субстрат є складовим елементом аерозолеутворювального виробу, виконаного так, щоб його можна було розмістити у порожнині для приймання субстрату. У одному з варіантів виконання пристрою для утворення аерозолю контролер виконаний так, щоб запобігати роботі нагрівального елемента протягом заздалегідь визначеного періоду часу після попереднього активування нагрівального елемента. Альтернативно або на додаток контролер може бути виконаний так, щоб запобігати роботі нагрівального елемента, ґрунтуючись на рівні заряду перезаряджуваної батареї або на кількості споживаної енергії після активування нагрівального елемента. Як обговорювалось вище, кількість і якість аерозолю, утвореного під час роботи, може бути порушена, якщо рівні заряду перезаряджуваної батареї не є достатніми для здійснення заздалегідь заданого термічного циклу стосовно аерозолетвірного субстрату. Первинний пристрій може включати в себе дисплей (наприклад, цифровий дисплей), який показує інформацію користувачу. Наприклад, дисплей може показувати використовування курильних виробів, споживання енергії або іншу інформацію. Дисплей може також показувати, коли вторинне джерело енергії має достатній заряд для використання з метою використання курильного виробу. За ще одним аспектом цього винаходу запропонований пристрій для утворення аерозолю, який включає в себе нагрівальний елемент; джерело енергії, з'єднане з нагрівальним елементом і призначене для подавання енергії на згаданий нагрівальний елемент; і контролер, з'єднаний зі згаданим нагрівальним елементом, при цьому згаданий контролер виконаний так, щоб керувати подаванням енергії на згаданий нагрівальний елемент у першому режимі для здійснення циклу утворення аерозолю і у другому режимі для здійснення циклу очищення, крім того, згаданий контролер виконаний так, щоб керувати роботою пристрою і запобігати подаванню енергії в першому режимі після здійснення порогової кількості послідовних циклів утворення аерозолю без здійснення циклу очищення. Елементи, що входять до складу пристрою для утворення аерозолю, за варіантом, якому віддають перевагу, розміщені всередині корпусу, який також визначає межі камери для приймання субстрату, призначеної для приймання і розміщення аерозолетвірного субстрату поблизу або в контакті з нагрівальним елементом. Це може забезпечити перевагу, яка полягає в тому, що згаданий аерозолетвірний субстрат є складовим елементом аерозолеутворювального виробу, виконаного так, щоб його можна було розмістити у порожнині для приймання субстрату. Аерозолетвірний субстрат за варіантом, якому віддають перевагу, включає в себе тютюнвмісний матеріал, який містить леткі тютюнові ароматичні сполуки, які вивільнюються зі згаданого субстрату при нагріванні. Альтернативно аерозолетвірний субстрат може містити нетютюновий матеріал. За варіантом, якому віддають перевагу, аерозолетвірний субстрат також містить аерозолеутворювач. Прикладами прийнятних аерозолеутворювачів є гліцерин і пропіленгліколь. Аерозолетвірний субстрат може бути твердим субстратом. Твердий субстрат може містити, наприклад, одне або більше з-посеред порошку, гранул, кульок, шматків, тонких трубок, смужок або листів, які містять одне або більше з-посеред листя трави, листя тютюну, фрагментів тютюнових жилок, відновленого тютюну, гомогенізованого тютюну, екструдованого тютюну і об'ємно розширеного тютюну. Факультативно згаданий твердий субстрат також може містити тютюнові або нетютюнові леткі ароматичні сполуки, які будуть вивільнюватись при нагріванні субстрату. Факультативно твердий субстрат може бути нанесений на теплостійкий носій або бути введений в масу теплостійкого носія. Носій може приймати форму порошку, гранул, кульок, шматків, тонких трубок, смужок або листів. Альтернативно згаданим носієм може бути трубчастий носій, що має тонкий шар твердого субстрату, осаджений на його внутрішню поверхню або на його зовнішню поверхню чи на обидві його поверхні, тобто і на внутрішню, і на зовнішню. Такий трубчастий носій може бути виготовлений з, наприклад, паперу, папероподібного матеріалу, нетканої мати з вуглецевого волокна, легкої металевої сітки з відкритими чарунками або перфорованої металевої фольги чи будь-якої іншої теплостійкої полімерної матриці. Твердий субстрат може бути осаджений на поверхню носія у вигляді, наприклад, листа, піни, гелю або суспензії. Твердий субстрат може бути осаджений на всю поверхню носія, або альтернативно може бути осаджений у вигляді певного візерунка, щоб забезпечити нерівномірне доставляння ароматичної речовини під час використання. Альтернативно згаданий носій може бути нетканим полотном або пучком волокон, до якого були включені тютюнові компоненти. Неткане полотно або пучок волокон може містити, наприклад, вуглецеві волокна, волокна з природної целюлози або волокна з похідних целюлози. Аерозолетвірний субстрат може бути рідким субстратом, і курильний виріб може включати в 7 UA 112461 C2 5 10 15 20 25 30 35 40 45 50 55 60 себе засіб для утримування цього рідкого субстрату. Альтернативно аерозолетвірний субстрат може бути субстратом будь-якого іншого виду, наприклад, газоподібним субстратом, або будьякою комбінацією субстратів різних типів. Первинний пристрій може включати в себе вмістище для щонайменше одного аерозолеутворювального виробу, такого як курильний виріб, що включає в себе тютюновий аерозолетвірний субстрат. Це вмістище може включати накопичувач для використаних курильних виробів, невикористаних курильних виробів або і тих, і інших. Це забезпечує певні переваги, оскільки первинний пристрій і вторинний пристрій разом забезпечують наявність всіх складових частин, необхідних для режиму куріння. За одним з аспектів запропонована система для утворення аерозолю, яка включає в себе пристрій для утворення аерозолю, призначений для використовування аерозолеутворювального виробу, при цьому згаданий пристрій для утворення аерозолю включає в себе нагрівальний елемент і перезаряджуване джерело енергії для подавання енергії до згаданого нагрівального елемента, і зарядний пристрій для з'єднання з пристроєм для утворення аерозолю для перезаряджання джерела енергії і очищення нагрівального елемента, причому згадана система виконана так, щоб запобігати використовуванню аерозолеутворювального виробу, коли пристрій для утворення аерозолю з'єднаний із зарядним пристроєм. Згаданий пристрій для утворення аерозолю може бути будь-яким пристроєм для утворення аерозолю або будь-яким вторинним пристроєм, розкритим у цьому описі. Згаданий зарядний пристрій може бути будь-яким зарядним пристроєм або первинним пристроєм, розкритим у цьому описі. Згаданий аерозолеутворювальний виріб може бути будь-яким аерозолеутворювальним виробом або курильним виробом, розкритим у цьому описі. Система може включати в себе механічний засіб для запобігання використовуванню аерозолеутворювального виробу, коли пристрій для утворення аерозолю з'єднаний із зарядним пристроєм. Наприклад, нагрівальний елемент не можна активувати, коли пристрій для утворення аерозолю з'єднаний із зарядним пристроєм, якщо згаданий пристрій для утворення аерозолю не є закритим у зарядному пристрої кришкою. Кришку не можна закрити, якщо пристрій для утворення аерозолю з'єднаний з аерозолеутворювальним виробом. Система може включати в себе електричний або програмний засіб для запобігання використовуванню аерозолеутворювального виробу, коли пристрій для утворення аерозолю з'єднаний із зарядним пристроєм. Наприклад, датчики можуть виявляти присутність аерозолеутворювального виробу, коли пристрій для утворення аерозолю з'єднаний із зарядним пристроєм, і контролер у такому разі може запобігти активуванню нагрівального елемента. За одним з аспектів запропонований пристрій для утворення аерозолю, який включає в себе нагрівальний елемент і джерело енергії для подавання енергії до згаданого нагрівального елемента, при цьому згаданий пристрій виконаний так, щоб запобігати активуванню згаданого нагрівального елемента, якщо згадане джерело енергії не має доступного для подавання енергії до згаданого нагрівального елемента заряду, який є більшим за заздалегідь заданий рівень. Перевага може віддаватися активуванню нагрівального елемента лише тоді, коли джерело енергії повністю заряджене. Згаданий пристрій для утворення аерозолю може бути будь-яким пристроєм для утворення аерозолю або може бути будь-яким вторинним пристроєм, розкритим у цьому описі. За одним з аспектів запропонований спосіб забезпечення постійного відчуття для споживача аерозолеутворювального виробу, при цьому згаданий виріб використовують при нагріванні в пристрої для утворення аерозолю, який включає в себе нагрівальний елемент і джерело енергії для подавання енергії до згаданого нагрівального елемента, згаданий спосіб включає стадії визначення рівня заряду джерела енергії і активування нагрівального елемента лише у тому разі, якщо доступний заряд перевищує заданий пороговий рівень. Згаданий пристрій для утворення аерозолю може бути будь-яким пристроєм для утворення аерозолю або може бути будь-яким вторинним пристроєм, розкритим у цьому описі. Згаданий аерозолеутворювальний виріб може бути будь-яким аерозолеутворювальним виробом або курильним виробом, розкритим у цьому описі. За одним з аспектів запропонована система для утворення аерозолю, яка включає в себе пристрій для утворення аерозолю, призначений для використовування аерозолеутворювального виробу, при цьому згаданий пристрій для утворення аерозолю включає в себе нагрівальний елемент і перезаряджуване джерело енергії для подавання енергії до згаданого нагрівального елемента, і зарядний пристрій для з'єднання з пристроєм для утворення аерозолю для перезаряджання джерела енергії і очищення нагрівального елемента, причому згадана система виконана так, що користувач не має можливості використовувати більше за заздалегідь визначену кількість аерозолеутворювальних виробів без очищення 8 UA 112461 C2 5 10 15 20 25 30 35 40 45 50 55 60 нагрівального елемента, коли пристрій для утворення аерозолю з'єднаний із зарядним пристроєм. Терміни "засіб" та "функціональний елемент", вжиті у цьому описі, можуть бути вжиті альтернативно з точки зору їх відповідної структури. Будь-яка відмітна особливість, що стосується одного з аспектів, може бути застосована до інших аспектів у будь-якому прийнятному поєднанні. Зокрема, відмітні ознаки, що стосуються способу, можуть бути застосовані до відмітних ознак, що стосуються пристрою, і навпаки. Крім того, будь-які, деякі або всі відмітні ознаки в одному аспекті можуть бути застосовані до будьяких, деяких або всіх відмітних ознак у будь-якому іншому аспекті у будь-якій прийнятній комбінації. Слід також мати на увазі, що конкретні комбінації різних відмітних ознак, описаних і визначених в будь-якому аспекті винаходу, можуть бути застосовані, або надані, або використані незалежно. Цей винахід буде описаний нижче лише як приклад із посиланням на прикладені фігури, зпосеред яких: на Фіг. 1(а) та Фіг. 1(b) зображені відповідно первинний пристрій та вторинний пристрій електричної системи; на Фіг. 2 зображений вторинний пристрій, який був зображений на Фіг. 1(b), вставлений в первинний пристрій, зображений на Фіг. 1(а): на Фіг. 3 зображений детальний вигляд електричного виводу первинного пристрою, зображеного на Фіг. 1(а) та Фіг. 2; та на Фіг. 4 зображений вигляд зверху первинного пристрою. На Фіг. 1(а) зображений первинний пристрій 100. Цей первинний пристрій 100 в цьому прикладі являє собою зарядний і очисний блок для курильної системи з електричним нагріванням. На Фіг. 1(b) зображений вторинний пристрій 102. Цей вторинний пристрій 102 в цьому прикладі являє собою пристрій для утворення аерозолю з електричним нагріванням, виконаний так, щоб приймати курильний виріб 104, який включає в себе аерозолетвірний субстрат. Первинний пристрій 100 включає в себе первинну батарею 106, електронні компоненти 108 керування та електричні виводи 110, виконані так, щоб подавати електричну енергію на вторинний пристрій від батареї 106, коли цей вторинний пристрій знаходиться у зв'язку з електричними виводами 110. Первинний пристрій виконаний так, щоб заряджати вторинний пристрій, використовуючи батарею 106. Електричні виводи 110 розміщені поблизу дна порожнини 112. Порожнина виконана так, щоб приймати вторинний пристрій 102. Передбачена кришка 114, яка виконана так, щоб утримувати вторинний пристрій 102 всередині порожнини 112 первинного пристрою 100. Складові частини первинного пристрою 100 розташовані всередині корпусу 116. Кришка 114 приєднана до корпусу 116 шарніром 118. Робота згаданої кришки докладніше описана нижче. Крім того, первинний пристрій 100 споряджений групою з трьох індикаторів 120, 122 та 124. Ендикатор 120 призначений для вказування рівня залишкового заряду первинної батареї 106. Ендикатор 120 виконаний так, щоб вказувати відсоток залишкового заряду первинної батареї 106. Наприклад, 100 % означатиме, що батарея 106 заряджена повністю, і 50 % означатиме, що батарея 106 заряджена наполовину. Другий індикатор 122 призначений для вказування того, що вторинний пристрій 102 повністю заряджений та готовий до використання з метою утворення аерозолю. Згаданий індикатор 122 вказує цей стан готовності лише тоді, коли вторинний пристрій здатний забезпечити потужність, достатню для надання споживачу завершеного відчуття від куріння; наприклад, потужність, достатню для переведення в аерозольний стан всього аерозолетвірного субстрату курильного виробу 104, або потужність, достатню для створення заздалегідь визначеної кількості затягувань. В цьому конкретному варіанті виконання вторинний пристрій 102 не може працювати, поки перезаряджувана батарея 126 не буде повністю заряджена. Третій індикатор 124 призначений для вказування того, що вторинний пристрій очищається. Операція очищення докладніше описана нижче. Вторинний пристрій 102 включає в себе перезаряджувану батарею 126, вторинні електронні компоненти 128 керування та електричні виводи 130. Як описано вище, перезаряджувана батарея 126 вторинного пристрою 102 виконана так, щоб одержувати енергію від первинної батареї 106, коли електричні виводи 130 знаходяться в контакті з електричними виводами 110 первинного пристрою 100, і кришка знаходиться в закритому положенні. Вторинний пристрій 102 також має порожнину 132, виконану так, щоб приймати аерозолеутворювальний виріб 104. Нагрівач 134, у вигляді, наприклад, лезоподібного нагрівача, розміщений на дні порожнини 132. При використанні користувач вмикає вторинний пристрій 102, і на нагрівач 124 подається 9 UA 112461 C2 5 10 15 20 25 30 35 40 45 50 55 60 енергія від батареї 126 через електронні компоненти 128 керування. Нагрівач нагрівається до заданої робочої температури, яка є достатньою для утворення аерозолю з аерозолетвірного субстрату аерозолеутворювального виробу 104. Складові частини вторинного пристрою 102 розташовані всередині корпусу 136. Первинний пристрій споряджений чотирма електричними виводами 110, двома виводами для подавання енергії до вторинного пристрою і двома виводами для обміну даними між первинним пристроєм та вторинним пристроєм. З'єднання для обміну даними виконане так, щоб з вторинного пристрою можна було завантажувати дані, такі як статистичні дані щодо використання, інформація щодо робочого стану тощо. Крім того, з'єднання для обміну даними виконане так, щоб можна було завантажувати з первинного пристрою до вторинного пристрою дані, такі як операційні протоколи. Операційні протоколи можуть містити профілі подавання енергії для використання при подаванні енергії з вторинного джерела енергії на нагрівач. Дані можуть передаватися від вторинного пристрою 102 до первинного пристрою 100 та зберігатися, наприклад, в електронних компонентах 108 керування. Потім дані можуть бути передані з первинного пристрою 100 через комунікаційний порт 138, який може бути приєднаний до електронних компонентів 108 керування. На Фіг. 2 зображений вторинний пристрій 102, розміщений в порожнині первинного пристрою 100. Кришка 114 зображена в закритому положенні. У цьому закритому положенні кришка може діяти на вторинний пристрій 102 так, щоб забезпечити належне електричне з'єднання між первинним пристроєм та вторинним пристроєм. Як можна бачити, електричні виводи 130 вторинного пристрою входять в контакт з електричними виводами 110 первинного пристрою. Електричні виводи 110 первинного пристрою виконані так, щоб прикладати силу до вторинного пристрою, коли кришка знаходиться в закритому положенні. Електричні виводи 110 являють собою пружні елементи та, при відсутності будь-якої перешкодної сили з боку вторинного пристрою, знаходяться в нейтральному положенні, так що вони є зміщеними від нижньої поверхні порожнини 12; дивись Фіг. 1(а). Розміри первинного пристрою є такими, що кришка не закриється, якщо всередину вторинного пристрою вміщений курильний виріб 104. Тому вторинний пристрій не може заряджатися або очищатися, якщо в нього вміщений курильний виріб, оскільки кришка не може бути переміщена в закрите положення, яке дозволило б здійснити подавання енергії на вторинний пристрій. Це може перешкодити використанню користувачем вторинного пристрою для утворення аерозолю, коли цей вторинний пристрій заряджається або очищається. Кришка 114 споряджена засобом для утримування кришки в закритому положенні. Цей засіб для утримання кришки забезпечує достатню силу для того, щоб кришка діяла на вторинний пристрій для відхилення електричних виводів із положення, показаного на Фіг. 1(а), в положення контактування, показане на Фіг. 2. Згаданим засобом для утримання кришки є пружина всередині шарніра 118. Альтернативно або на додаток, кришка може бути споряджена залізовмісними елементами, виконаними так, щоб контактувати з магнітами, розміщеними в корпусі первинного пристрою. На Фіг. 3 зображено детальний вигляд електричного виводу 110 первинного пристрою. Як можна бачити, електричний вивід 110 має вигляд пластинчастої пружини, яка надає електричному виводу 110 пружність для забезпечення прикладення достатньої сили до вторинного пристрою, коли кришка знаходиться в закритому положенні, щоб забезпечити надійне електричне з'єднання між первинним пристроєм та вторинним пристроєм. Електричний вивід 110 прикріплений до первинного пристрою за допомогою опори 300. Опорі 300 надана така форма, що задній кінець 302 електричного виводу залишається загалом нерухомим, коли вторинний пристрій знаходиться в контакті з електричним виводом 110 на контактному кінці 304, і відхиленим від нейтрального положення, показаного на Фіг. 1(а). Задній кінець 302 приєднаний до електронних компонентів керування електричними проводами, і тому забезпечення того, що задній кінець 302 залишається по суті нерухомим під час використання, зменшує можливість того, що зєднання буде порушене через утому матеріалу. Як описано вище, первинний пристрій споряджений чотирма такими електричними виводами; двома виводами для передавання електричної енергії і двома виводами для обміну даними. Ці чотири електричні виводи виконані так, щоб забезпечити прикладення до вторинного пристрою сумарної сили величиною приблизно 5 Н, коли вторинний пристрій знаходиться в порожнині, а кришка знаходиться в закритому положенні. Згаданий засіб для утримання кришки виконаний так, щоб забезпечити прикладення між корпусом і кришкою утримувальної сили величиною приблизно 7,5 Н. Ця додаткова сила призначена для зменшення можливості відкриття кришки, якщо користувач наносить по кришці випадковий удар під час заряджання або очищення вторинного пристрою. 10 UA 112461 C2 5 10 15 Незважаючи на те, що у цьому описі наведено конкретний приклад виконання електричних виводів, фахівцю в цій галузі буде зрозуміло, що можна використовувати електричні виводи будь-якої прийнятної конструкції. Як описано вище, первинний пристрій виконаний так, щоб здійснювати операцію очищення вторинного пристрою. Операція очищення включає подавання на вторинний пристрій електричної енергії, достатньої для нагрівання нагрівача 134 вище його звичайної робочої температури до температури очищення. Температура очищення є достатньою для видалення будь-якої залишкової кількості аерозолетвірного субстрату, яка може залишатися прикріпленою до лезоподібного нагрівача після видалення курильного виробу 104 із вторинного пристрою 102. Як показано на Фіг. 4, кришка 114 має вентиляційний отвір 400, який виконаний так, щоб дозволити вивільненому аерозолетвірному субстрату покинути порожнину, наприклад, у вигляді аерозолю, такого як дим. Під час операції очищення третій індикатор 124 світиться, щоб повідомити користувачу про те, що вторинний пристрій очищається. Під час цієї операції очищення споживач може бути позбавлений можливості відкривання кришки з метою видалення вторинного пристрою. Безперечно, слід мати на увазі, що цей опис не має тлумачитися як обмежений подробицями вищенаведених варіантів виконання, опис яких наведений лише як приклад. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 60 1. Електрична система, яка включає в себе первинний пристрій і вторинний пристрій, при цьому згаданий первинний пристрій включає в себе: джерело електричної енергії; порожнину, виконану так, щоб приймати вторинний пристрій; множину електричних виводів усередині згаданої порожнини, виконаних так, щоб контактувати з відповідними виводами на вторинному пристрої, коли згаданий вторинний пристрій знаходиться в цій порожнині, при цьому згадана множина електричних виводів знаходиться у електричному з'єднанні зі згаданим джерелом електричної енергії; і кришку, переміщувану між першим положенням, призначеним для утримання вторинного пристрою в контакті із щонайменше одним електричним виводом, і другим положенням, в якому вторинний пристрій може вільно виходити з контакту зі згаданим щонайменше одним електричним виводом, при цьому згадана кришка має щонайменше один отвір, який надає можливість виходу органічного матеріалу з порожнини, коли вторинний пристрій знаходиться в порожнині і кришка знаходиться в першому положенні. 2. Електрична система за п. 1, яка відрізняється тим, що первинний пристрій виконаний так, щоб запобігати подаванню енергії на вторинний пристрій через множину електричних виводів, коли кришка не знаходиться в першому положенні. 3. Електрична система за п. 1 або п. 2, яка відрізняється тим, що в першому положенні кришка примушує вторинний пристрій входити в контакт з множиною електричних виводів. 4. Електрична система за будь-яким із попередніх пунктів, яка відрізняється тим, що включає в себе щонайменше один пружний елемент, виконаний так, щоб примушувати згаданий вторинний пристрій переміщуватися в напрямку кришки, коли вторинний пристрій розміщений у відповідному положенні в порожнині. 5. Електрична система за п. 4, яка відрізняється тим, що щонайменше один із множини електричних виводів являє собою щонайменше один пружний елемент. 6. Електрична система за будь-яким із попередніх пунктів, яка відрізняється тим, що пристрій для подавання електроенергії виконаний так, щоб подавати енергію на вторинний пристрій у спосіб, прийнятний для перезаряджання вторинної батареї у вторинному пристрої. 7. Електрична система за будь-яким із попередніх пунктів, яка відрізняється тим, що вторинний пристрій являє собою пристрій для утворення аерозолю з електричним нагріванням. 8. Електрична система за п. 7, яка відрізняється тим, що вторинний пристрій включає в себе електричний нагрівальний елемент, і тим, що первинний пристрій виконаний так, щоб подавати енергію на вторинний пристрій, коли кришка знаходиться у першому положенні, для нагрівання електричного нагрівального елемента з метою термічного вивільнення органічних речовин, які прилипли до нагрівального елемента або утворили наліт на ньому. 9. Електрична система за будь-яким із пп. 7-8, яка відрізняється тим, що вторинний пристрій включає в себе перезаряджувану батарею, і тим, що первинний пристрій виконаний так, щоб подавати енергію на вторинний пристрій у спосіб, прийнятний для перезаряджання перезаряджуваної батареї у вторинному пристрої, коли цей вторинний пристрій контактує із щонайменше одним електричним виводом. 11 UA 112461 C2 5 10. Система утворення аерозолю, яка включає в себе аерозолетвірний субстрат та електричну систему за будь-яким із попередніх пунктів, яка відрізняється тим, що вторинний пристрій являє собою пристрій для утворення аерозолю, який виконаний так, щоб приймати аерозолетвірний субстрат, і тим, що переміщення кришки в перше положення унеможливлене у тому разі, коли вторинний пристрій знаходиться в порожнині, а аерозолетвірний субстрат вміщений у вторинний пристрій. 12 UA 112461 C2 13 UA 112461 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
