Спосіб роботи пристрою для утворення інгальованого аерозолю

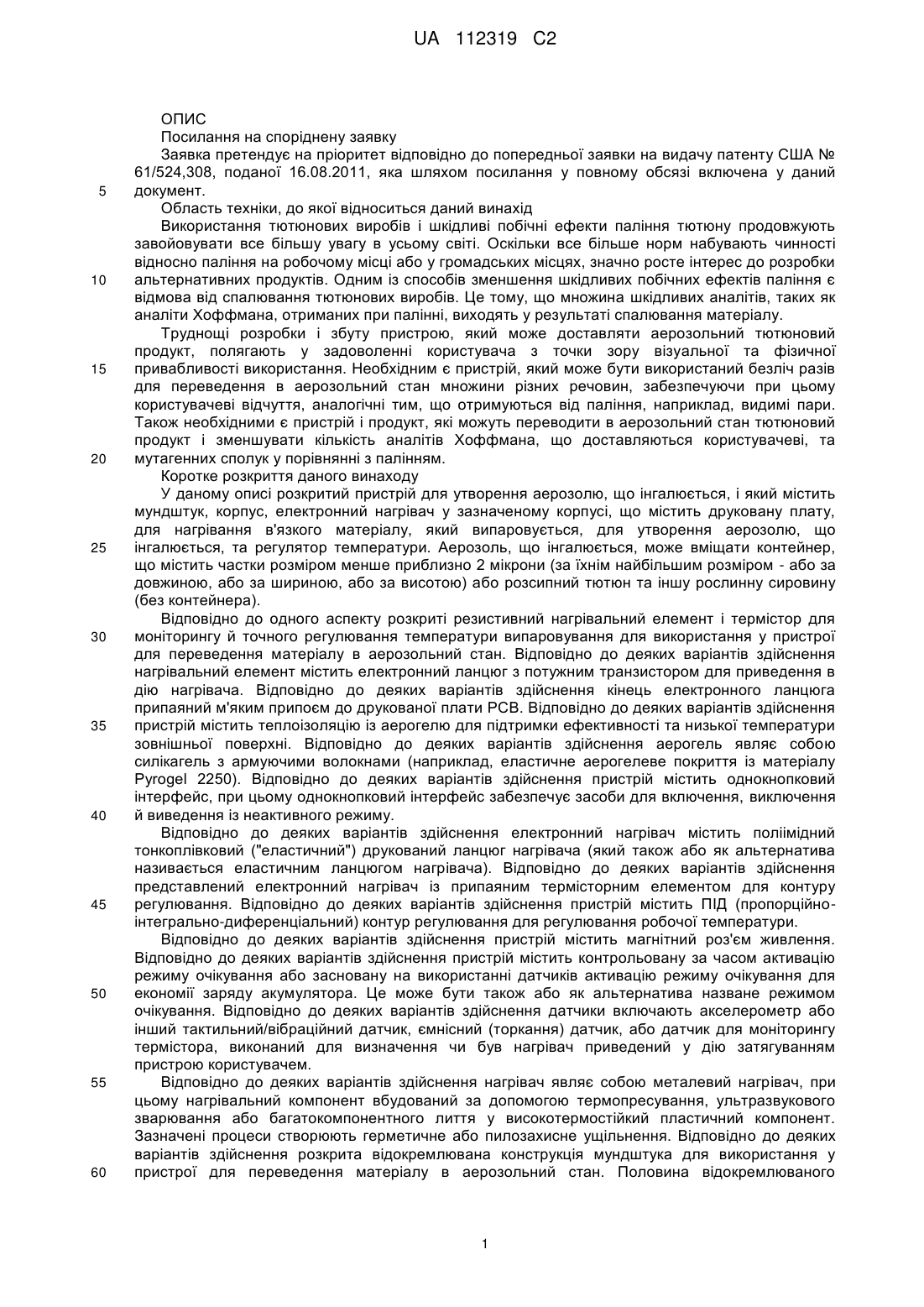

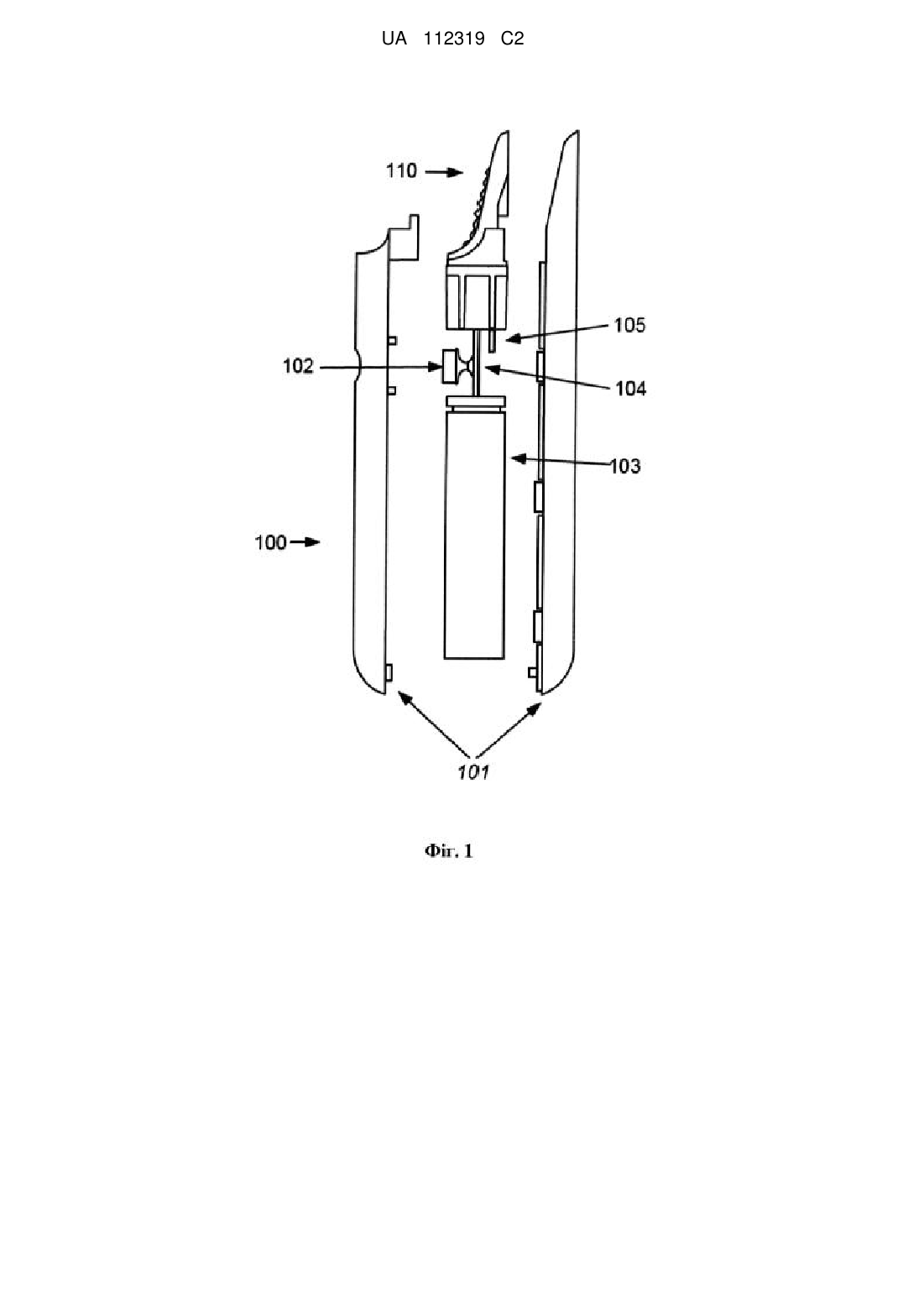

Реферат: У даному документі розкритий спосіб роботи пристрою для утворення інгальованого аерозолю, в якому пристрій містить електронний нагрівач і датчик, що включає акселерометр, тактильний датчик або датчик вібрації, і має три режими роботи, включаючи режим очікування, активний і неактивний режим, де зазначений спосіб включає: підтримання встановленої температури в обох режимах - активному режимі та режимі очікування, причому встановлена температура в режимі очікування нижча, ніж в активному режимі для економії заряду акумулятора; перетворення пристрою з активного режиму в режим очікування в результаті відсутності руху пристрою, що виявляється за допомогою датчика; і перетворення з режиму очікування в активний режим у відповідь на рух, що виявляється датчиком. UA 112319 C2 (12) UA 112319 C2 UA 112319 C2 5 10 15 20 25 30 35 40 45 50 55 60 ОПИС Посилання на споріднену заявку Заявка претендує на пріоритет відповідно до попередньої заявки на видачу патенту США № 61/524,308, поданої 16.08.2011, яка шляхом посилання у повному обсязі включена у даний документ. Область техніки, до якої відноситься даний винахід Використання тютюнових виробів і шкідливі побічні ефекти паління тютюну продовжують завойовувати все більшу увагу в усьому світі. Оскільки все більше норм набувають чинності відносно паління на робочому місці або у громадських місцях, значно росте інтерес до розробки альтернативних продуктів. Одним із способів зменшення шкідливих побічних ефектів паління є відмова від спалювання тютюнових виробів. Це тому, що множина шкідливих аналітів, таких як аналіти Хоффмана, отриманих при палінні, виходять у результаті спалювання матеріалу. Труднощі розробки і збуту пристрою, який може доставляти аерозольний тютюновий продукт, полягають у задоволенні користувача з точки зору візуальної та фізичної привабливості використання. Необхідним є пристрій, який може бути використаний безліч разів для переведення в аерозольний стан множини різних речовин, забезпечуючи при цьому користувачеві відчуття, аналогічні тим, що отримуються від паління, наприклад, видимі пари. Також необхідними є пристрій і продукт, які можуть переводити в аерозольний стан тютюновий продукт і зменшувати кількість аналітів Хоффмана, що доставляються користувачеві, та мутагенних сполук у порівнянні з палінням. Коротке розкриття даного винаходу У даному описі розкритий пристрій для утворення аерозолю, що інгалюється, і який містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, що містить друковану плату, для нагрівання в'язкого матеріалу, який випаровується, для утворення аерозолю, що інгалюється, та регулятор температури. Аерозоль, що інгалюється, може вміщати контейнер, що містить частки розміром менше приблизно 2 мікрони (за їхнім найбільшим розміром - або за довжиною, або за шириною, або за висотою) або розсипний тютюн та іншу рослинну сировину (без контейнера). Відповідно до одного аспекту розкриті резистивний нагрівальний елемент і термістор для моніторингу й точного регулювання температури випаровування для використання у пристрої для переведення матеріалу в аерозольний стан. Відповідно до деяких варіантів здійснення нагрівальний елемент містить електронний ланцюг з потужним транзистором для приведення в дію нагрівача. Відповідно до деяких варіантів здійснення кінець електронного ланцюга припаяний м'яким припоєм до друкованої плати PCB. Відповідно до деяких варіантів здійснення пристрій містить теплоізоляцію із аерогелю для підтримки ефективності та низької температури зовнішньої поверхні. Відповідно до деяких варіантів здійснення аерогель являє собою силікагель з армуючими волокнами (наприклад, еластичне аерогелеве покриття із матеріалу Pyrogel 2250). Відповідно до деяких варіантів здійснення пристрій містить однокнопковий інтерфейс, при цьому однокнопковий інтерфейс забезпечує засоби для включення, виключення й виведення із неактивного режиму. Відповідно до деяких варіантів здійснення електронний нагрівач містить поліімідний тонкоплівковий ("еластичний") друкований ланцюг нагрівача (який також або як альтернатива називається еластичним ланцюгом нагрівача). Відповідно до деяких варіантів здійснення представлений електронний нагрівач із припаяним термісторним елементом для контуру регулювання. Відповідно до деяких варіантів здійснення пристрій містить ПІД (пропорційноінтегрально-диференціальний) контур регулювання для регулювання робочої температури. Відповідно до деяких варіантів здійснення пристрій містить магнітний роз'єм живлення. Відповідно до деяких варіантів здійснення пристрій містить контрольовану за часом активацію режиму очікування або засновану на використанні датчиків активацію режиму очікування для економії заряду акумулятора. Це може бути також або як альтернатива назване режимом очікування. Відповідно до деяких варіантів здійснення датчики включають акселерометр або інший тактильний/вібраційний датчик, ємнісний (торкання) датчик, або датчик для моніторингу термістора, виконаний для визначення чи був нагрівач приведений у дію затягуванням пристрою користувачем. Відповідно до деяких варіантів здійснення нагрівач являє собою металевий нагрівач, при цьому нагрівальний компонент вбудований за допомогою термопресування, ультразвукового зварювання або багатокомпонентного лиття у високотермостійкий пластичний компонент. Зазначені процеси створюють герметичне або пилозахисне ущільнення. Відповідно до деяких варіантів здійснення розкрита відокремлювана конструкція мундштука для використання у пристрої для переведення матеріалу в аерозольний стан. Половина відокремлюваного 1 UA 112319 C2 5 10 15 20 25 30 35 40 45 50 55 60 мундштука є знімною та відповідає контуру пристрою. Відповідно до деяких варіантів здійснення мундштук прикріплений до корпусу пристрою за допомогою магніту із рідкісноземельних металів. Відповідно до деяких варіантів здійснення мундштук прикріплений до корпусу за допомогою пластмасового фіксатора або іншого подібного механізму. Відповідно до інших варіантів здійснення мундштук вбудований у пристрій за допомогою шарніра або іншого механізму (наприклад, нитки і т. п.). Відповідно до деяких варіантів здійснення мундштук повертається або зрушується, щоб відкрити камеру нагрівання. Відповідно до деяких варіантів здійснення мундштук повністю відокремлюється від механізму кріплення для чищення або заміни, але однаково пов'язаний з пристроєм ("який знімно утримується"). Відповідно до іншого аспекту запропонований електронний автономний випарний пристрій для використання з розсипним тютюном та/або іншою рослинною сировиною. Відповідно до деяких варіантів здійснення пристрій містить мундштук, який забирається від зазначеного пристрою механізмом подвійного натискання. Відповідно до деяких варіантів здійснення механізм подвійного натискання також включає пристрій за допомогою магніту, вбудованого у мундштук, і заснованого на ефекті Холла датчика на друкованій платі PCB. Відповідно до деяких варіантів здійснення мундштук містить пружину стиску, пластинчасту пружину і трубку із нержавіючої сталі, прикріплену до мундштука за допомогою захватного паза й перемикаючого повзуна. Відповідно до деяких варіантів здійснення пристрій містить магнітний двопозиційний регулятор, що використовує герконовий або заснований на ефекті Холла перемикач. Відповідно до деяких варіантів здійснення магнітний регулятор вбудований у мундштук для усунення додаткових кнопок. Відповідно до деяких варіантів здійснення мундштук використовує механізм подвійного натискання для витягування та/або забирання мундштука. Відповідно до деяких варіантів здійснення пристрій містить магнітну кришку для закривання випарної камери. Відповідно до деяких варіантів здійснення пристрій містить теплопровідну оболонку для розподілу надлишкового тепла й збереження низької температури зовнішньої поверхні. Відповідно до деяких варіантів здійснення пристрій містить кнопково-кероване перемикання температури з візуальним індикатором, звуковим індикатором та/або іншим сенсорним виводом (наприклад, вібрація). Відповідно до деяких варіантів здійснення мундштук вбудований у пристрій за допомогою шарніра або іншого механізму (наприклад, нитки і т. п.). Відповідно до деяких варіантів здійснення випарний пристрій містить тонкостінну металеву камеру нагрівання. Тонкі стіни забезпечують низьку теплову масу і, таким чином, швидке введення в експлуатацію. Відповідно до деяких варіантів здійснення пристрої містять відкидну кришку з використанням магнітного пристрою кріплення або замикального пристрою кріплення для втримання кришки в її закритому положенні для запобігання випадкового відкривання. Відкидна кришка не характеризується наявністю видимої кнопки зняття. Відповідно до іншого аспекту запропонований пристрій, який імітує паління, при цьому пристрій утворює аерозоль для вдихання суб'єктом при нагріванні в'язкого матеріалу, що містить рослинний матеріал, до температури приблизно 150°C і при цьому аерозоль характеризується відчутною відповідною реакцією в роті або дихальних шляхах. В'язкий матеріал може містити аерозоль-утворююче середовище, яке може містити щонайменше одну речовину, вибрану із пропіленгліколю та гліцерину, для утворення видимого аерозолю при нагріванні. В'язкий матеріал може також містити тютюн і ароматизатори. Пристрій також може доставляти користувачеві активний елемент, що є частиною аерозолю. Активний елемент може всмоктуватися у дихальних шляхах. Аерозоль може містити частки розміром менш ніж приблизно 2 мікрони у діаметрі. Цільова температура для нагрівання в'язкого матеріалу в пристрої може становити від приблизно 100°C до приблизно 200°C. Переважно цільова температура, при якій утворюється аерозоль, становить приблизно 150°C. Відповідно до іншого аспекту розкритий спосіб створення відчутної відповідної реакції в роті або дихальних шляхах. Спосіб передбачає: введення в дію пристрою імітації диму, при цьому пристрій утворить бездимний аерозоль, що характеризується відчутною відповідною реакцією в роті або дихальних шляхах за допомогою нагрівання в'язкого матеріалу, що містить у собі рослинний матеріал; нагрівання в'язкого матеріалу до цільової температури; утворення аерозолю, що характеризується відчутною відповідною реакцією в роті або дихальних шляхах від нагрітого в'язкого матеріалу; вдихання аерозолю. В'язкий матеріал може містити аерозольутворююче середовище, яке може містити щонайменше одну речовину, вибрану із пропіленгліколю та гліцерину, для утворення видимого аерозолю при нагріванні. В'язкий матеріал може також містити щонайменше одну речовину, вибрану із тютюну і ароматизаторів. Пристрій може доставляти користувачеві активну речовину, яка є частиною аерозолю. Активна речовина може всмоктуватися у дихальних шляхах. 2 UA 112319 C2 5 10 15 20 25 30 35 40 45 50 55 60 У даному документі запропонований пристрій для утворення аерозолю, що інгалюється, який містить мундштук, корпус, електронний нагрівач, що містить ланцюг нагрівача, піч і друковану плату в зазначеному корпусі, зазначений електронний нагрівач виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, і регулятор температури. Відповідно до деяких варіантів здійснення мундштук відділений або вбудований у пристрій. Відповідно до деяких варіантів здійснення мундштук забирається від пристрою механізмом подвійного натискання. Відповідно до деяких варіантів здійснення ланцюг нагрівача припаяний до друкованої плати нагрівача. Відповідно до деяких варіантів здійснення електронний нагрівач містить резистивний нагрівальний елемент і термістор, сконфігурований для моніторингу й точного регулювання температури випаровування в'язкого матеріалу, що випаровується. Відповідно до деяких варіантів здійснення ланцюг нагрівача являє собою тонкоплівковий поліімідний нагрівач. Відповідно до деяких варіантів здійснення електронний нагрівач ущільнений герметичним або пилозахисним ущільненням. Відповідно до деяких варіантів здійснення пристрій містить магнітний регулятор, що використовує герконовий або заснований на ефекті Холла перемикач. Відповідно до деяких варіантів здійснення магнітний регулятор, що використовує герконовий або заснований на ефекті Холла перемикач, вбудований у мундштук. Відповідно до деяких варіантів здійснення пристрій містить магнітну кришку. Відповідно до деяких варіантів здійснення пристрій містить теплопровідну оболонку, виконану для розподілу надлишкового тепла та збереження низької температури зовнішньої поверхні. Відповідно до деяких варіантів здійснення пристрій містить контрольовану за часом активацію режиму очікування або засновану на використанні датчиків активацію режиму очікування. Відповідно до деяких варіантів здійснення датчик включає в себе акселерометр або інший тактильний/вібраційний датчик, ємнісний (торкання) датчик або датчик для моніторингу термістора, виконаний для визначення чи був нагрівач приведений у дію затягуванням пристрою користувачем. Відповідно до деяких варіантів здійснення пристрій містить пропорційно-інтегральнодиференціальний (ПІД) контур регулювання, виконаний для регулювання робочої температури. Відповідно до деяких варіантів здійснення пристрій містить тонкостінну металеву камеру нагрівання. Відповідно до деяких варіантів здійснення пристрій містить теплоізоляцію із аерогелю. Відповідно до деяких варіантів здійснення теплоізоляція із аерогелю містить силікагель з армуючими волокнами. Відповідно до деяких варіантів здійснення нагрівач вбудований за допомогою термопресування, ультразвукового зварювання або багатокомпонентного лиття у високотермостійкий пластичний компонент. Відповідно до деяких варіантів здійснення нагрівач термічно скріплений з високотермостійким пластичним компонентом або вбудований за допомогою термічного штампування у високотермостійкий пластичний компонент. Відповідно до деяких варіантів здійснення нагрівач вбудований за допомогою термічного штампування у високотермостійкий пластичний компонент. Відповідно до деяких варіантів здійснення пристрій додатково містить магнітний роз'єм живлення, виконаний для підключення пристрою до зарядного пристрою. Відповідно до деяких варіантів здійснення пристрій містить однокнопковий інтерфейс. Відповідно до деяких варіантів здійснення в'язкий матеріал, що випаровується, розташований у знімному контейнері. Відповідно до деяких варіантів здійснення знімний контейнер містить частки в'язкого матеріалу, що випаровується, розмір яких становить менш ніж приблизно 2 мікрони. Відповідно до деяких варіантів здійснення знімний контейнер містить в'язкий матеріал, що випаровується, який складається по суті із часток розміром менш ніж приблизно 2 мікрони. У даному документі запропонований пристрій для утворення аерозолю, що інгалюється, який містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, регулятор температури і теплоізоляцію із аерогелю. У даному документі запропонований пристрій для утворення аерозолю, що інгалюється, який містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, регулятор температури і магнітний роз'єм живлення. 3 UA 112319 C2 5 10 15 20 25 30 35 40 45 50 55 У даному документі запропонований пристрій для утворення аерозолю, що інгалюється, який містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, акумулятор, регулятор температури і контрольовану за часом активацію режиму очікування або засновану на використанні датчиків активацію режиму очікування, виконану для економії заряду акумулятора. У даному документі запропонований пристрій для утворення аерозолю, що інгалюється, який містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, акумулятор, регулятор температури і контур регулювання температури. У даному документі запропонований пристрій для утворення аерозолю, що інгалюється, який містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, акумулятор, регулятор температури і однокнопковий інтерфейс. У даному документі запропонований пристрій для утворення аерозолю, що інгалюється, який містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, акумулятор, регулятор температури, при цьому електронний нагрівач ущільнений герметичним або пилозахисним ущільненням. У даному документі запропонований пристрій для утворення аерозолю, що інгалюється, який містить мундштук, корпус, випарну камеру, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, регулятор температури і магнітну кришку, виконану для закривання випарної камери. У даному документі запропонований пристрій для утворення аерозолю, що інгалюється, який містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, теплопровідну оболонку, виконану для розподілу надлишкового тепла і збереження низької температури зовнішньої поверхні, і регулятор температури. У даному документі запропонований пристрій для утворення аерозолю, що інгалюється, який містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, регулятор температури і механізм подвійного натискання, виконаний для перемикання мундштука між забраним положенням і положенням "включено". У даному документі запропонований пристрій для утворення аерозолю, що інгалюється, який містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, регулятор температури і кнопково-керований пристрій перемикання температури з візуальним індикатором, звуковим індикатором і/або вібраційним індикатором. У даному документі запропонований пристрій для утворення аерозолю, що інгалюється, який містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, регулятор температури і відкидну кришку, що містить магнітний пристрій кріплення або замикальний пристрій кріплення, виконаний для втримання кришки в її закритому положенні й/або виконаний для запобігання випадкового відкривання. У даному документі запропонований пристрій для утворення аерозолю, що інгалюється, який містить: мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, регулятор температури, при цьому мундштук вбудований у пристрій. У даному документі запропонований пристрій для утворення аерозолю, що інгалюється, який містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, регулятор температури, при цьому ланцюг нагрівача характеризується низьким опором так, що один акумулятор здатний живити пристрій. Включення ознак шляхом посилання Всі публікації, патенти і патентні заявки, згадані у даному описі, включені у вигляді посилання рівною мірою, як і якби кожна окрема публікація, патент або патентна заявка були конкретно та індивідуально зазначені як включені шляхом посилання. Короткий опис фігур 4 UA 112319 C2 5 10 15 20 25 30 35 40 45 50 55 Краще розуміння особливостей і переваг даного винаходу буде отримане при звертанні до наступного докладного розкриття винаходу, в якому викладені ілюстративні варіанти, в яких використовуються принципи винаходу, і прикладеним фігурам, на яких: фіг. 1 ілюструє пристрій, що містить однокнопковий інтерфейс, літій-полімерний акумулятор, і зовнішні половини корпусу, при цьому кінець еластичного ланцюга нагрівача припаяний до друкованої плати PCB. Фіг. 2 являє собою вид у розрізі варіанта здійснення, представленого на фіг. 1. Фіг. 3 являє собою вид у перспективі пристрою зі знімним мундштуком і тактильною кнопкою з індикатором, підсвіченим у вигляді ореолу світлодіодами. Фіг. 4 демонструє цільний пристрій з алюмінієвим зовнішнім корпусом, отриманим видавлюванням, при цьому мундштук пристрій забирається від пристрою механізмом подвійного натискання. Фіг. 5 являє собою детальне креслення у розрізі пристрою, проілюстрованого на фіг. 4. Фіг. 6 показує, як працює прикріплена за допомогою магнітів кришка випарної камери. Фіг. 7 показує, як заряджається акумулятор на прикладі джерела зарядження акумулятора (наприклад, зарядний пристрій USB). Фіг. 8 являє собою детальне креслення у розрізі пристрою, що заряджається за допомогою зарядного пристрою USB. Докладне розкриття даного винаходу Винахід, описаний у даному документі, характеризується широким спектром застосування для інгаляції активних речовин, що буде ясно для фахівця у даній області техніки після розгляду даного розкриття. Наприклад, пристрої, картриджі (наприклад, контейнери), наприклад, розкриті у заявці США № 11/485,168, системи, комплекти і методи можуть бути використані, наприклад, для вдихання тютюнових виробів через рот або ніс. Пристрої, системи, комплекти і способи можуть бути використані, наприклад, для вдихання будь-якої речовини, такої як рослинна, фармацевтична, нутрицевтик або будь-яка інша речовина, що забезпечує сприятливий вплив або відчуття кінцевому користувачеві. У даному документі пропонується пристрій для утворення аерозолю, що інгалюється, який містить мундштук, корпус, електронний нагрівач, що містить ланцюг нагрівача, піч і друковану плату в зазначеному корпусі, зазначений електронний нагрівач виконаний для нагрівання в'язкого матеріалу, що випаровується, та аерозолю, що інгалюється, і регулятор температури. Відповідно до деяких варіантів здійснення мундштук відділений або вбудований у пристрій. Відповідно до деяких варіантів здійснення мундштук забирається від пристрою механізмом подвійного натискання. Відповідно до деяких варіантів здійснення ланцюг нагрівача припаяний до друкованої плати нагрівача. Відповідно до деяких варіантів здійснення електронний нагрівач містить резистивний нагрівальний елемент і термістор, сконфігурований для моніторингу і точного регулювання температури випаровування в'язкого матеріалу, що випаровується. Відповідно до деяких варіантів здійснення ланцюг нагрівача являє собою тонкоплівковий поліімідний нагрівач. Відповідно до деяких варіантів здійснення електронний нагрівач ущільнений герметичним або пилозахисним ущільненням. Відповідно до деяких варіантів здійснення пристрій містить магнітний регулятор, що використовує герконовий або заснований на ефекті Холла перемикач. Відповідно до деяких варіантів здійснення магнітний регулятор, що використовує герконовий або заснований на ефекті Холла перемикач, вбудований у мундштук. Відповідно до деяких варіантів здійснення пристрій містить магнітну кришку. Відповідно до деяких варіантів здійснення пристрій містить теплопровідну оболонку, виконану для розподілу надлишкового тепла і збереження низької температури зовнішньої поверхні. Відповідно до деяких варіантів здійснення пристрій містить контрольовану за часом активацію режиму очікування або засновану на використанні датчиків активацію режиму очікування. Відповідно до деяких варіантів здійснення датчик включає в себе акселерометр або інший тактильний/вібраційний датчик, ємнісний (торкання) датчик або датчик для моніторингу термістора, виконаний для визначення чи був нагрівач приведений в дію затягуванням пристрою користувачем. Відповідно до деяких варіантів здійснення пристрій містить пропорційно-інтегральнодиференціальний (ПІД) контур регулювання, виконаний для регулювання робочої температури. Відповідно до деяких варіантів здійснення пристрій містить тонкостінну металеву камеру нагрівання. 5 UA 112319 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відповідно до деяких варіантів здійснення пристрій містить теплоізоляцію із аерогелю. Відповідно до деяких варіантів здійснення теплоізоляція із аерогелю містить силікагель з армуючими волокнами. Відповідно до деяких варіантів здійснення нагрівач вбудований за допомогою термопресування, ультразвукового зварювання або багатокомпонентного лиття у високотермостійкий пластичний компонент. Відповідно до деяких варіантів здійснення нагрівач термічно скріплений з високотермостійким пластичним компонентом або вбудований за допомогою термічного штампування у високотермостійкий пластичний компонент. Відповідно до деяких варіантів здійснення нагрівач вбудований за допомогою термічного штампування у високотермостійкий пластичний компонент. Відповідно до деяких варіантів здійснення пристрій додатково містить магнітний роз'єм живлення, виконаний для підключення пристрою до зарядного пристрою. Відповідно до деяких варіантів здійснення пристрій містить однокнопковий інтерфейс. Відповідно до деяких варіантів здійснення в'язкий матеріал, що випаровується, розташований у знімному контейнері. Відповідно до деяких варіантів здійснення знімний контейнер містить частки в'язкого матеріалу, що випаровується, розмір яких становить менш ніж приблизно 2 мікрони. Відповідно до деяких варіантів здійснення знімний контейнер містить в'язкий матеріал, що випаровується, який складається по суті із часток розміром менш ніж приблизно 2 мікрони. У даному документі пропонується пристрій для утворення аерозолю, що інгалюється, який містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, акумулятор, регулятор температури і однокнопковий інтерфейс. Приклад пристрою 100, проілюстрований на фіг. 1, містить однокнопковий інтерфейс 102 для включення, виключення, виведення із неактивного режиму і ланцюг нагрівача (105, показаний кінець), припаяний до друкованої плати PCB 104, і акумулятор 103 (наприклад, літій-полімерний акумулятор). Як показано на фіг. 1, зовнішні половини корпусу 101 стикуються для втримання і захисту пристрою. У деяких випадках зовнішній корпус сформований у вигляді цілої деталі. Відповідно до деяких варіантів здійснення передбачений однокнопковий інтерфейс, який забезпечує механізм для включення, виключення або виведення із неактивного режиму. Відповідно до інших варіантів здійснення для будь-якої із цих функцій включені додаткові кнопки. Наприклад, натискання одиничної кнопки протягом 1 секунди включає пристрій. Безперервне втримання кнопки протягом 5 секунд відключає контрольований за рухом низькоенергетичний режим очікування й автоматично виключає пристрій. Як альтернатива друга кнопка може бути використана для відключення контрольованого за рухом низькоенергетичного режиму очікування й/або виключення. Якщо користувач не хоче, щоб пристрій остигав, поки він знаходиться на столі, наприклад, він може використати зазначене відключення. Відповідно до деяких варіантів здійснення при включенні живлення, якщо одинична кнопка натиснута протягом дуже тривалого періоду (>10 секунд), пристрій виключається знову. Це зроблено для запобігання мимовільного включення в сумці тощо. У той час як короткочасне натискання кнопки включає пристрій. Відповідно до деяких варіантів здійснення одинична або більш ніж одна кнопка може сповіщати про рівень заряду акумулятора (за допомогою блимання світлодіоду, наприклад), зміну робочої температури пристрою або робити зміну номінальної інтенсивності світлодіоду (світлодіодів), якщо користувач знаходиться в темній обстановці й не хоче, щоб світло відволікало. Зазначені різні властивості можуть бути задіяні за допомогою однієї або декількох кнопок або за допомогою однієї кнопки шляхом її натискання з певною тривалістю або певною кількістю натискань. Як розкрито у даному документі електронний нагрівач містить ланцюг нагрівача, піч і друковану плату нагрівача для нагрівання в'язкого матеріалу, що випаровується, для утворення аерозолю, що інгалюється. Ланцюг нагрівача може бути еластичним. Відповідно до деяких варіантів здійснення еластичні ланцюги нагрівача зазвичай витравлені із плакованою міддю або константаном поліімідної плівки. Відповідно до деяких варіантів здійснення еластичний нагрівач виконаний шляхом штампування (вирубного штампування) тонкого листа константану або міді. У цьому випадку ланцюг нагрівача повинен бути електрично ізольований від примикаючих електропровідних елементів у збірці з використанням полііміду або іншої придатної ізоляції, яка є стабільною при підвищених температурах. Ланцюг нагрівача нагріває прикріплену піч, яка потім нагріває картридж або активну речовину переносом тепла. Резистивний ланцюг нагрівача нагрівається, коли струм проходить через нього. Тепло потім проводиться від ланцюга до стінок печі. Перенос тепла продовжується від стінок печі до картриджа або активної речовини. Слід зазначити, що тепло передається від стінок печі до активної речовини або картриджа за рахунок 6 UA 112319 C2 5 10 15 20 25 30 35 40 45 50 55 60 конвекції або випромінювання, однак найбільша кількість тепла передається за рахунок переносу тепла. Відповідно до деяких варіантів здійснення пристрій містить інтерфейс із більш ніж однією кнопкою для включення, виключення, виведення із неактивного режиму механізму і ланцюг нагрівача, припаяний до друкованої плати PCB. У даному документі пропонується пристрій для утворення аерозолю, що інгалюється, що містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, акумулятор, регулятор температури, і контрольовану за часом активацію режиму очікування або засновану на використанні датчиків активацію режиму очікування, виконану для економії енергії акумулятора. Відповідно до деяких варіантів здійснення пристрій містить контрольовану за часом активацію режиму очікування або засновану на використанні датчиків активацію режиму очікування для економії енергії акумулятора. Це може також або як альтернатива називатися режимом очікування. Режим очікування як альтернатива може називатися неактивним режимом або режимом енергозбереження. Після невикористання, контрольованого за часом, рухом або відсутності такого, положенням (наприклад, вертикальним) або після розміщення в зарядний пристрій, або після комбінації будь-якого із цих факторів пристрій запрограмований переходити у неактивний режим (режим очікування) для того, щоб заощаджувати енергію акумулятора. Пристрій може бути виведений із зазначеного режиму очікування або неактивного режиму шляхом зміни будь-якого із факторів: переміщення (наприклад, переміщення в горизонтальне положення із вертикального, у вертикальне положення із горизонтального або руху з вказівкоютого, що користувач взяв пристрій), витягання із зарядного пристрою, торкання користувача, затягування пристрою користувачем або активація натисканням будь-якої кнопки на пристрої (або будь-яких комбінацій кнопок). Після тривалого періоду в режимі очікування пристрій буде виключений, щоб бути виведеним із режиму очікування та/або включеним шляхом натискання користувачем кнопки на пристрої відповідно до деяких варіантів здійснення, або затягуванням пристрою користувачем. Відповідно до такого варіанта здійснення просте переміщення пристрою або його витягання із зарядного пристрою не буде приводити в дію вже виключений пристрій. Відповідно до інших варіантів здійснення переміщення пристрою або його витягання із зарядного пристрою здійснює включення пристрою, якщо він виключений або знаходиться в режимі очікування. Відповідно до деяких варіантів здійснення режим очікування заощаджує енергію акумулятора шляхом зниження встановленої температури пристрою. Наприклад, більша частина тепла, яка виділяється пристроєм, втрачається у навколишньому середовищі незалежно від того, затягується користувач чи ні. Таким чином, максимізація часу знаходження пристрою в режимі очікування й мінімізація внутрішньої температури під час перебування пристрою в режимі очікування, заощаджує енергію. Однак коли пристрій виводиться із режиму очікування, є необхідним його повернення до основної робочої температури якомога швидше, для того, щоб створити користувачеві враження безперервного досвіду паління. Тобто повинен бути встановлений баланс. Наприклад, на поточному пристрої з електронним картриджем основна робоча температура становить 165 °C, а температура режиму очікування становить 150 °C. Ця різниця температур досить мала і якщо користувач виведе пристрій із режиму очікування, до того часу як користувач почне затягуватися, для нагрівача буде досить часу, щоб підвищити температуру, і користувач розрізнить невелику перерву або не розрізнить перерву у виробництві пари. Відповідно до деяких варіантів здійснення різниця температур установлена рівною 30 °C, 25 °C, 20 °C, 15 °C, 10 °C або 5 °C між основною робочою температурою і температурою режиму очікування. Відповідно до деяких варіантів здійснення різниця температур установлена рівною від 30 °C до 5 °C між основною робочою температурою і температурою режиму очікування. Відповідно до деяких варіантів здійснення акумулятор являє собою одноразовий акумулятор. Відповідно до іншого варіанта здійснення акумулятор являє собою акумулятор, що перезаряджається. Відповідно до деяких варіантів здійснення акумулятор, що перезаряджається, є свинцево-кислотним, нікель-кадмієвим (NiCd), нікель-метал-гідридним (NiMH), літій-іонним (Li-ion), літій-іонним полімерним (Li-іонний полімерний або LiPo) або т. п. Акумулятор, що перезаряджається, акумуляторна батарея або вторинне джерело струму є одним із видів електричного акумулятора. Він містить один або декілька електрохімічних елементів і є одним із видів накопичувача енергії. Він також відомий як елемент, що перезаряджається, оскільки його електрохімічні реакції є електрично зворотними. Акумулятори бувають різних форм і розмірів, починаючи від кнопкового акумулятора до мегаватних систем, підключених для стабілізації електричної розподільної мережі. Зазвичай використовується 7 UA 112319 C2 5 10 15 20 25 30 35 40 45 50 55 60 декілька різних комбінацій хімічних речовин, включаючи: свинцево-кислотні, нікель-кадмієві (NiCd), нікель-метал-гідридні (NiMH), літій-іонні (Li-ion), літій-іонні полімерні (Li-іонні полімерні або LiPo). Пристрій виконаний з можливістю створення досить високої температури для переведення в аерозольний стан продукту, що міститься в пристрої. Як приклад пристрій може містити мундштук і корпус, що характеризується наявністю нагрівача, камери печі, літій-іонного полімерного акумулятора LiPo і регулятор для підтримки робочої температури. Вибрана користувачем температура може бути використана як вхідні дані для цієї системи. Відповідно до деяких варіантів здійснення температура може бути попередньо задана. Приклади регуляторів температур пристрою, що знаходяться в експлуатації, включають біметалічний актюатор. Як альтернатива система може бути використана для вимірювання поточної температури, наприклад, за допомогою термопарного датчика, і порівняння її з заданою температурою, наприклад, за допомогою мікроконтролера, і для керування електромеханічним клапаном, наприклад, сервоклапаном або соленоїдним клапаном. Вибрана користувачем температура, як описано вище, може бути використана як вхідні дані для цієї системи. Як правило, робочі температури пристрою не перевищують 200 °C. У даному документі пропонується пристрій для утворення аерозолю, що інгалюється, який містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, акумулятор, регулятор температури і контур регулювання температури. Відповідно до деяких варіантів здійснення пропонується нагрівач із припаяним термістором для контуру регулювання. Відповідно до деяких варіантів здійснення пристрій містить ПІД (пропорційно-інтегральнодиференціальний) контур регулювання для регулювання робочої температури. Контур регулювання служить для точного регулювання необхідної для пристрою заданої температури. Залежно від конструкції й передбачуваного використання пристрою задана температура, відповідно до деяких варіантів здійснення є постійною; відповідно до інших варіантів здійснення задана температура може вибиратися користувачем. Задане значення температури може також динамічно змінюватися під час роботи пристрою. Наприклад, у режимі очікування задане значення температури певним чином знижується. Відповідно до деяких варіантів здійснення пристроєм введення даних для контуру регулювання як правило є термістор, розташований на або поруч із ланцюгом нагрівача. Зазначений термістор веде до мікроконтролера, який здійснює аналогово-цифрові вимірювання й результуюче значення використовується при визначенні керуючої змінної ПІД контуру регулювання. Керуюча змінна задає режим роботи (і результуючу вихідну потужність) ланцюга нагрівача. У даному документі пропонується пристрій для утворення аерозолю, що інгалюється, який містить мундштук, корпус, електронний нагрівач, що містить ланцюг нагрівача в зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, і регулятор температури, при цьому ланцюг нагрівача характеризується низьким опором так, що один акумулятор здатний живити пристрій. Відповідно до деяких варіантів здійснення ланцюг нагрівача належить до ланцюгів з низьким опором так, що один акумулятор може бути використаний, щоб живити пристрій. Відповідно до деяких варіантів здійснення опір ланцюга нагрівача підібраний таким чином, щоб вихідна потужність ланцюга нагрівача була досить високою для досягнення необхідної робочої температури у межах прийнятного періоду нагрівання і таким чином, щоб вона могла витримати приведення в дію системи затягуванням пристрою користувачем. Орієнтовний розрахунок забезпечений співвідношенням: R=V^2 / P, де V - це напруга акумулятора під навантаженням, P - це необхідна потужність у ватах нагрівача і R - це опір ланцюга нагрівача. У даному документі пропонується пристрій для утворення аерозолю, що інгалюється, який містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, акумулятор, регулятор температури, при цьому електронний нагрівач ущільнений герметичним або пилозахисним ущільненням. Як проілюстровано на фіг. 2, приклад здійснення пристрою 200 містить тонкостінну трубку 210 із нержавіючої сталі, що проколює герметично закриту кришку капсули (наприклад, контейнера). Тонкостінна трубка 210 із нержавіючої сталі (наприклад, металева "піч") у проілюстрованому пристрої є вбудованою за допомогою термопресування (наприклад, термічно скріплена або вбудована за допомогою термічного штампування), ультразвукового зварювання або багатокомпонентного лиття у високотермостійкий пластичний компонент. Процес створення герметичного або пилозахисного ущільнення (повітронепроникного ущільнення) 240, яке попереджає потрапляння пилу із навколишнього середовища у внутрішні камери пристрою, також як і попереджає вихід із пристрою будь-якого 8 UA 112319 C2 5 10 15 20 25 30 35 40 45 50 55 60 пилу від матеріалів внутрішньої ізоляції й потрапляння в камеру нагрівання. Пластичний компонент може містити будь-які термопластичні матеріали, які забезпечують термічну стійкість. Відповідно до деяких варіантів здійснення пластичний компонент містить поліфеніленсульфід (ПФС, торговельне найменування Ryton), поліефірімід (ПЕІ, торговельне найменування Ultem), рідкокристалічний полімер (РКП) або т. п. Відповідно до деяких варіантів здійснення пластичний компонент містить ПФС. ПФС використовується також через нього, загалом, хорошої пластичності. Відповідно до деяких варіантів здійснення піч термічно скріплена з високотермостійким пластичним компонентом або вбудована за допомогою термічного штампування у високотемпературний пластичний компонент. Відповідно до посилання у даному документі за допомогою термічного скріплення матеріал формується повністю по периметру краю, що сполучається. При термічному скріпленні повинно бути декілька стрижнів із термпопластика, які вставляють в отвори у металевій печі, що утворилася, а потім стрижні нагріваються для утворення свого роду "заклепок". Відповідно до деяких варіантів здійснення піч вбудована за допомогою термічного штампування у високотемпературний пластичний компонент. Відповідно до деяких варіантів здійснення піч з'єднана з пластичним компонентом з використанням клею. Відповідно до деяких варіантів здійснення клей є стійким при високих температурах, тому клей не розм'якшується й не виділяє газів. Відповідно до деяких варіантів здійснення піч приєднується до пластичного компонента за допомогою механічного засобу, такого як використання обтискного різьбового з'єднання, пресової посадки й т. п. Для будь-якого механічного з'єднання, відповідно до деяких варіантів здійснення використовується ущільнювальне кільце між двома компонентами для забезпечення створення пилозахисного ущільнення. Є важливим мінімізація теплопередавання в зазначеному з'єднанні, оскільки саме так велика кількість тепла передається до зовнішнього корпусу пристрою (і, таким чином, втрачається у навколишньому середовищі). У даному документі пропонується пристрій для утворення аерозолю, що інгалюється, який містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, регулятор температури і теплоізоляцію із аерогелю. Відповідно до деяких варіантів здійснення теплоізоляція із аерогелю являє собою покриття із аерогелю. Відповідно до деяких варіантів здійснення пристрій містить ізоляційну камеру 220, яка включає покриття із аерогелю (не показане на фіг. 2, див. фіг. 5) для підтримки ефективності й низької температури зовнішньої поверхні. Відповідно до деяких варіантів здійснення аерогель може являти собою силікагель з армуючими волокнами (наприклад, еластичне покриття із аерогелю Pyrogel 2250). Запропонований у даному документі термін "аерогель" відноситься до синтетичного пористого матеріалу, отриманого із гелю, в якому рідкий компонент гелю був замінений газом. Результатом є речовина з надзвичайно низькою щільністю й теплопровідністю. Аерогелі є гарними теплоізоляторами, тому що вони практично зводять нанівець три способи передавання тепла (конвекція, провідність і випромінювання). Вони є гарними ізоляторами провідності, оскільки вони складаються практично повністю із газу, а гази є дуже поганими провідниками тепла. Силікагелі особливо гарні, оскільки діоксид кремнію також є поганим провідником тепла (металевий аерогель, з іншого боку, буде менш ефективним). Вони є гарними інгібіторами провідності, оскільки повітря не може циркулювати через просторові ґрати. Силікагель є найпоширенішим типом аерогелю й найбільше широко вивченим і використовуваним. Ця речовина на основі діоксиду кремнію, отримана із силікатного гелю. Вуглецеві аерогелі складаються із часток з розмірами, що знаходяться у нанометровому діапазоні, ковалентно зв'язаних разом. Вони характеризуються дуже високою пористістю (більше 50 %, при цьому 2 діаметр пор становить близько 100 нм) і площею поверхні у діапазоні між 400 - 1000 м /г. Аерогелі, виготовлені з оксидом алюмінію, відомі як алюмооксидні аерогелі. Ці аерогелі використовуються як каталізатори, особливо коли "леговані" металом, відмінним від алюмінію. Нікель-алюмінієвий аерогель є найпоширенішим сполученням. Відповідно до деяких варіантів здійснення пристрій також включає два магніти 230 (наприклад, позолочені магніти із рідкісноземельних металів або т. п.), що використовуються як в якості механічного кріплення до зарядного пристрою (не показаний), так і в якості кабелепроводу для зарядження акумулятора. Магніти повинні бути досить сильними, щоб утримувати пристрій у робочому положенні в зарядному пристрої. Відповідно до деяких варіантів здійснення магніти складаються із NdFeВ, марка магніту N42. Відповідно до деяких варіантів здійснення магніти характеризуються полем у поверхні, що становить 6128 Гс. Контейнер 270 вставляється в піч, яка характеризується наявністю тонкоплівкового поліімідного нагрівача й термістора, який використовують на її зовнішній поверхні. Тонкоплівковий 9 UA 112319 C2 5 10 15 20 25 30 35 40 45 50 55 поліімідний нагрівач виконаний із тонкої органічної полімерної плівки з високою діелектричною проникністю мінімальної ваги, яка забезпечує чудову міцність на розтягання, опір розриву і стабільність розмірів. Так у даному документі пропонується пристрій для утворення аерозолю, що інгалюється, який містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, регулятор температури і магнітний роз'єм живлення. Відповідно до деяких варіантів здійснення акумулятор, який використовують у пристрої, являє собою одноосередковий літій-полімерний LiPo акумулятор (наприклад, літій-іонний осередок типорозміру 18-650 з ємністю 2600 мАгод або літій-іонний осередок типорозміру 14650 з ємністю 940 мАгод) для повторного використання пристрою. Відповідно до деяких варіантів здійснення акумулятор, який використовують для пристрою, являє собою інший придатний аккумулятор, що перезаряджається, типорозміру 18-650 з ємністю 2600 мАгод або типорозміру 14-650 з ємністю 940 мАгод. Пристрій може бути використаний протягом 10, 20, 30, 40, 50, 60 або більш використаний (залежно від типорозміру застосовуваного акумулятора, що перезаряджається). Відповідно до деяких варіантів здійснення пристрій може бути використаний більш ніж 60 разів. Пристрій може також бути використаний протягом 1, 2, 3, 4, 5, 6, 7 або 8 годин або більш безперервного використання або використання з перервами. Картридж, який використовують у пристрої, може видалятися після кожного використання або використовується багаторазово. Тривале використання пристрою забезпечує користувачеві перевагу відсутності необхідності обслуговування пристрою або регулярного зарядження акумулятора. Як правило, робочі температури пристрою становлять не більш ніж 200°C. Найчастіше температура, необхідна для переведення продукту в аерозольний стан, становить від приблизно 100°C до 200°C. Відповідно до деяких варіантів здійснення температура, необхідна для переведення продукту в аерозольний стан, становить приблизно 150°C. Як тільки продукт у пристрої був переведений в аерозольний стан, аерозольний продукт надається користувачеві через мундштук. У багатьох випадках приклад пристрою призначений для імітації функцій курильного пристрою, такого як сигарета, трубка або мундштук для сигар. На фіг. 3 приклад пристрою 300 містить мундштук 310 відокремлюваної конструкції, де половина є знімною й повторює контури пристрою. Відповідно до деяких варіантів здійснення мундштук приєднаний до корпусу за допомогою магніту із рідкісноземельних металів. Відповідно до деяких варіантів здійснення мундштук приєднаний до корпусу за допомогою пластикової засувки або іншого механізму. Запропонований у даному документі пристрій для утворення аерозолю, що інгалюється містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, і регулятор температури, при цьому мундштук вбудований у пристрій. Відповідно до деяких варіантів здійснення мундштук вбудований у пристрій за допомогою шарніра або іншого механізму (наприклад, нитки або т. п.). Відповідно до деяких варіантів здійснення мундштук повертається або зрушується, щоб відкрити камеру нагрівання. Відповідно до деяких варіантів здійснення мундштук повністю відокремлюється від механізму кріплення для чищення або заміни, але однаково пов'язаний з пристроєм ("який знімно утримується"). Відповідно до деяких варіантів здійснення пристрій також включає магнітні контакти для підзарядження акумулятора 312 і тактильну кнопку 302 з підсвіченим світлодіодами індикатором у вигляді ореолу. Індикатор надає інформацію про стан пристрою. Відповідно до деяких варіантів здійснення хвилястий контур показує, що пристрій нагрівається. Відповідно до деяких варіантів здійснення безперервний контур показує, що задане значення температури було досягнуте і користувач може починати курити, включаючи тим самим пристрій. Якщо заряд акумулятора критично низький, відповідно до деяких варіантів здійснення світлодіодний індикатор блимає декілька разів (наприклад, 5 разів) і потім пристрій виключається. Відповідно до деяких варіантів здійснення при струшуванні пристрою датчик руху визначає це і світлодіоди показують поточний рівень заряду акумулятора, наприклад, 3 блимання для повного заряду, 2 блимання для часткового заряду й 1 блимання для низького заряду. Потім пристрій відновлює нормальну роботу. Коли пристрій знаходиться у зарядному пристрої, відповідно до деяких варіантів здійснення хвилястий контур показує, що пристрій заряджається. Відповідно до деяких варіантів здійснення, коли зарядження завершене, світлодіод світиться, утворюючи суцільну лінію. Відповідно до деяких варіантів здійснення також передбачене сповіщення про стани помилки: якщо визначений внутрішній збій, індикатор блимає 10 разів і пристрій виключається. 10 UA 112319 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відповідно до деяких варіантів здійснення пристрій містить відокремлюваний мундштук, який може бути прикріплений та/або вставлений у контейнер, що витягується. Мундштук витягається за допомогою повороту на чверть оберту для відкриття контейнера, що витягується. Контейнер, що витягується, містить тютюн та/або іншу рослинну сировину з метою використання для утворення аерозолю, що інгалюється. Контейнер відповідно до деяких варіантів здійснення містить частки розміром менш ніж приблизно 2 мікрони у діаметрі. Відповідно до деяких варіантів здійснення також забезпечуються пристрої для випаровування для використання з в'язким матеріалом, що випаровується, таким як розсипний тютюн та інша рослинна сировина (без контейнера). Фіг. 4 демонструє приклад пристроїв 400 з мундштуком 410, забраним від пристрою механізмом подвійного натискання. Це також включає пристрої через магніт, вбудований у мундштук, і заснований на ефекті Холла датчик на друкованій платі PCB. Пристрої включають світлодіодний індикатор 460 (або подібний) і цільний отриманий видавлюванням алюмінієвий зовнішній корпус. Відповідно до деяких варіантів здійснення світлодіодний індикатор є триколірним (RGB). Відповідно до деяких варіантів здійснення світлодіодний індикатор відображає множину кольорів. Наприклад, під час нагрівання індикатор світиться фіолетовим. Коли досягнуте задане значення температури, індикатор світиться зеленим. Коли пристрій знаходиться у режимі очікування, індикатор світиться блакитним. Якщо пристрій потрясти, з'являється індикація заряду акумулятора у вигляді 3 блимань і колір визначає рівень заряду: зелений для повного заряду, жовтий для часткового заряду й червоний для низького заряду. Якщо мундштук повністю забраний від пристрою, пристрій негайно перестає нагріватися й світлодіод показує поточну вибрану користувачем настройку температури: червоний для високої температури, помаранчевий для середньої температури, жовтий для низької температури. Натискання "кнопки регулювання температури", показане забиранням мундштука, запускає температурну настройку в вбудованій програмі, і нова настройка відображається світлодіодом. Після встановлювання мундштука пристрій повертається у звичайний режим нагрівання. Під час зарядження світлодіод являє собою суцільний помаранчевий контур. Коли зарядження завершене, світлодіод стає суцільним зеленим контуром. Аналогічно іншим варіантам здійснення світлодіод може також сповіщати про стани помилки шляхом блимання та/або різними кольорами блимання. Кольори, описані вище можуть бути замінені на будь-які кольори відповідно до використання даного винаходу. Відповідно до деяких варіантів здійснення пристрій містить мундштук, який забирається від зазначеного пристрою механізмом подвійного натискання. Відповідно до деяких варіантів здійснення механізм подвійного натискання також включає пристрій через магніт, вбудований у мундштук, і заснований на ефекті Холла датчик на друкованій платі PCB. Фахівець у даній області техніки легко виявить інший придатний механізм для включення пристрою за допомогою придатного датчика. Запропонований у даному документі пристрій для утворення аерозолю, що інгалюється, містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і аерозолю, що інгалюється, аерозолю, регулятор температури і механізм подвійного натискання, виконаний для перемикання мундштука між забраним положенням і положенням "включено". Вид зсередини прикладу пристрою, показаного на фіг. 4, показаний на фіг. 5. Відповідно до такого варіанта здійснення, що містить механізм подвійного натискання, пристрій включає кришку 576 випарної камери (на протилежній стороні від мундштука 510). Пристрій містить суцільнотягнену камеру нагрівання 524 із нержавіючої сталі ("піч") з тонкоплівковим поліімідним нагрівачем. Механізм подвійного натискання для забирання мундштука складається із пружини стиску 513, пластинчастої пружини 512, трубки 511 із нержавіючої сталі, прикріпленої до мундштука 510 за допомогою захватного паза 534 і перемикаючого повзуна 509. Датчик 533 з герконовим перемикачем/заснованим на ефекті Холла перемикачем вбудований для визначення того, чи вставлений мундштук (пристрій відділений). Щоб висунути мундштук у положення "включено" користувач натискає на мундштук 510. Мундштук прикріплений до трубки 511, тому зазначена дія стискає пружину стиску 513. Зазначена дія також змушує пластинчасту пружину 512 деформуватися відносно осі трубки і відносно зовнішнього діаметра перемикаючого повзуна 509. Коли користувач згодом відпускає мундштук, пружина стиску штовхає блок із мундштука і трубки назовні від пристрою. Вигнута крайка пластинчастої пружини вловлює перемикаючий повзун, змушуючи перемикаючий повзун переміщатися по трубці, поки він не досягне крайки трубки. У цей момент мундштук продовжує висуватися із пристрою, а пластинчаста пружина тепер ковзає уздовж перемикаючого повзуна і продовжується уздовж крайки зовнішнього діаметра трубки, яка характеризується еквівалентним діаметром і тому не створює опору. Коли 11 UA 112319 C2 5 10 15 20 25 30 35 40 45 50 55 60 захватний паз трубки перетинається з крайкою пластинчастої пружини, мундштук зупиняється і таким чином знаходиться у висунутому положенні, положенні "включено". Натискання на мундштук у положенні "включено" використовує механізм подвійного натискання для переміщення мундштука у забране положення. Таким чином, механізм подвійного натискання виконаний для перемикання мундштука між положенням "включено" або висунутим положенням, у якому мундштук висунутий із корпусу пристрою, і забраним положенням. Відповідно до деяких варіантів здійснення у забраному положенні мундштук повністю знаходиться всередині корпусу пристрою. Відповідно до деяких варіантів здійснення у забраному положенні мундштук повністю знаходиться всередині корпусу пристрою, але виступає з відкритого кінця пристрою. Відповідно до деяких варіантів здійснення у забраному положенні мундштук по суті знаходиться всередині корпусу пристрою таким чином, що частина мундштука виступає за межі кінця корпусу пристрою. Множина пристроїв використовують схему регулювання температури з тієї причини, що регулятор температури (біметалічні диски або інший регулятор) розташовані у безпосередній близькості від області, де температура є найбільш критичною (біля печі). Показана кнопка вибору температури 535, друкована плата PCB 504, ущільнювальне кільце 526 для контролю можливого обпилювання аерогелю й випарна камера 525, що містить покриття із аерогелю. У попередньому рівні техніки термочутливий компонент зазвичай розташований на регуляторі витрати, який може бути легко підданий впливу зниженої температури димового газу, що розширюється, і характеризується мінімальною взаємодією з випарною камерою. Приклади зв'язаних пристроїв і способів розкриті у заявці на видачу патенту США 11/485,168, патенті США 4,819,665, патенті США 4,793,365, патенті США 5,027,836 і міжнародній заявці WO 2006/082571. Схема регулювання у прикладах пристрою може бути настроєна на певну температуру за допомогою повороту печі. Запропонований у даному документі пристрій для утворення аерозолю, що інгалюється, містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, регулятор температури і кнопково-кероване перемикання температури з візуальним індикатором, звуковим індикатором та/або вібраційним індикатором. Відповідно до деяких варіантів здійснення пристрій містить кнопково-кероване перемикання температури з візуальним індикатором, звуковим індикатором і/або сенсорний пристрій виводу (наприклад, вібрація). Відповідно до деяких варіантів здійснення тактильний (механічний) перемикач використовується для введення даних у мікроконтролер, який через своє програмне забезпечення вказує на зміни користувачеві (наприклад, візуально за допомогою світлодіода, звуком, вібрацією й т. п.) і змінює задане значення температури пристрою. Перемикач також може бути ємнісним, резистивним і т. п. Відповідно до деяких варіантів здійснення випарний пристрій містить тонкостінну металеву камеру нагрівання (або камеру печі). Тонкі стінки забезпечують низьку теплоємність, що дозволяє забезпечити швидке введення в експлуатацію. Коли у пристрої в'язкий випарний матеріал використовується безпосередньо без розміщення його в контейнер (або картридж), терміни "камера нагрівання", "камера печі" й "випарна камера" використовуються як синоніми. Для пристрою, що містить контейнер або картридж, терміни "камера нагрівання", "камера печі" використовуються як синоніми. Запропонований у даному документі пристрій для утворення аерозолю, що інгалюється, містить мундштук, корпус, випарну камеру, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, регулятор температури і магнітну кришку, виконану для закривання випарної камери. Відповідно до прикладів пристроїв 600 на фіг. 6 показаний приклад магнітно закріпленої кришки 676 випарної камери. Кришка 676 номінально є повністю втопленою в корпус пристрою. Це необхідно для запобігання випадкового видалення кришки у кишені користувача, сумочці тощо. Для видалення кришки користувач пальцем натискає одну сторону кришки овальної форми. Нижня сторона кришки виконана зі скошеною крайкою, що дозволяє протилежній стороні кришки повернутися нагору. Два магніти із рідкісноземельних металів вмонтовані на кожній стороні кришки уздовж її короткої осі. Два магніти, що стикаються, вмонтовані в корпус пристрою у відповідних точках. Зазначені магніти разом утворюють "шарнір", навколо якого кришка може повертатися. Коли кришка повернена нагору, порівняно легко подолати магнітну силу й повністю видалити кришку, забезпечуючи доступ до випарної камери. Відповідно до деяких варіантів здійснення кришка випарної камери прикріплена за допомогою іншого механізму, такого як нагвинчувальний, замикальний і т. п. Таким чином, відповідно до деяких варіантів здійснення пристрої містять відкидну кришку, що використовує магнітний пристрій 12 UA 112319 C2 5 10 15 20 25 30 35 40 45 50 55 60 кріплення або замикальний пристрій кріплення, виконаний для втримання кришки в її закритому положенні для запобігання випадкового відкривання. Запропонований у даному документі пристрій для утворення аерозолю, що інгалюється, містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, регулятор температури і відкидну кришку, що містить магнітний пристрій кріплення або замикальний пристрій кріплення, виконаний для втримання кришки в її закритому положенні та/або виконаний для запобігання випадкового відкривання. Фахівцеві у даній області техніки буде нескладно застосувати джерела енергопостачання для зарядження акумулятора. Наприклад, на фіг. 7 представлений зарядний пристрій USB 724 із зарядним USB-кабелем 734. Відповідно до деяких варіантів здійснення джерело енергопостачання являє собою настінний зарядний пристрій. Відповідно до деяких варіантів здійснення джерело енергопостачання являє собою автомобільний зарядний пристрій. Відповідно до деяких варіантів здійснення джерело енергопостачання являє собою портативний зарядний пристрій. Відповідно до деяких варіантів здійснення джерела енергопостачання включають зарядні пристрої, що живляться сонячною енергією, вітросилові зарядні пристрої або інші зарядні пристрої, що живляться електроенергією, отриманою екологічно чистими способами. Відповідно до деяких варіантів здійснення пристрій містить теплопровідну оболонку, виконану для розподілу надлишкового тепла і збереження низької температури зовнішньої поверхні. Відповідно до деяких варіантів здійснення теплопровідна оболонка виконана із матеріалів, що характеризуються низькою питомою теплоємністю, але високою теплопровідністю. Відповідно до деяких варіантів здійснення конфігурація матеріалів у теплопровідній оболонці така, що температура оболонки нижче 140 градусів за Фаренгейтом, нижче 130 градусів за Фаренгейтом, нижче 120 градусів за Фаренгейтом, нижче 110 градусів за Фаренгейтом, нижче 100 градусів за Фаренгейтом, на рівні або нижче 140 градусів за Фаренгейтом, на рівні або нижче 130 градусів за Фаренгейтом, на рівні або нижче 120 градусів за Фаренгейтом, на рівні або нижче 110 градусів за Фаренгейтом, на рівні або нижче 100 градусів за Фаренгейтом, на рівні або нижче 98,6 градусів за Фаренгейтом, на рівні або нижче 90 градусів за Фаренгейтом, на рівні або нижче кімнатної температури, на рівні або нижче 140 градусів за Фаренгейтом, на рівні або нижче приблизно 140 градусів за Фаренгейтом, на рівні або нижче приблизно 130 градусів за Фаренгейтом, на рівні або нижче приблизно 120 градусів за Фаренгейтом, на рівні або нижче приблизно 110 градусів за Фаренгейтом, на рівні або нижче приблизно 100 градусів за Фаренгейтом, на рівні або нижче температури, при якій шкіра обгорить через 2 секунди після дотику, на рівні або нижче температури, при якій шкіра обгорить через 5 секунд після дотику, на рівні або нижче температури, при якій шкіра обгорить через 10 секунд після дотику і/або приблизно при кімнатній температурі. Така комбінація означає, що тепло буде поширюватися швидко, але при втриманні існує не так багато енергії, яка може бути поглинена руками. Відповідно до деяких варіантів здійснення теплопровідна оболонка виконана із алюмінію або т. п. Запропонований у даному документі пристрій для утворення аерозолю, що інгалюється, містить мундштук, корпус, електронний нагрівач у зазначеному корпусі, виконаний для нагрівання в'язкого матеріалу, що випаровується, і утворення аерозолю, що інгалюється, теплопровідну оболонку, виконану для розподілу надлишкового тепла і збереження низької температури зовнішньої поверхні й регулятор температури. Вид зсередини прикладу пристрою, що заряджається за допомогою зарядного пристрою USB, представлений на фіг. 8. Пристрій включає базу 827 зарядного пристрою (на прикладі зарядного пристрою USB), що містить стикувальний пристрій 824 бази на основі магніту із рідкісноземельних металів. Акумулятор 803 (наприклад, літій-іонний акумулятор) заряджається за допомогою еластичної друкованої плати 804, що продовжується вниз для здійснення контакту з клемою акумулятора. Також відносно пристрою показані кнопка 802, акселерометр 816, аерогель 814 і термістор 815 для моніторингу і точного регулювання температури випаровування. Мундштук прикріплений до корпусу від точок 844 і 845. Різні варіанти здійснення мундштука, описані у даному документі або відомі фахівцеві у даній області техніки, можуть бути використані. Будь-який матеріал, який підлягає переведенню в аерозольний стан і може вдихатися користувачем, може бути розміщений у пристрій або картридж відповідно до винаходу, що є очевидним для фахівця у даній області техніки. Особливий інтерес представляє те, що матеріал забезпечує враження користувачеві або у вигляді тактильних відчуттів у дихальних шляхах, або у вигляді візуального зворотного зв'язку відносно видихання вдихуваного матеріалу. Наприклад, множина матеріалів можуть бути розглянуті для використання у даному 13 UA 112319 C2 5 10 15 20 25 30 35 40 45 50 55 60 винаході, включаючи ті, але не обмежуючись ними, що містять тютюн, природні або штучні ароматизатори, мелену каву або каву в зернах, м'яту, ромашку, лимон, мед, чайні листи, какао й інші нетютюнові замінники, засновані на іншій рослинній сировині. Пристрій або картридж відповідно до винаходу може також бути сумісним з використанням фармацевтичних сполук або штучних сполук, рівною мірою як для фармацевтичного використання, так і для використання, що доставляє задоволення. Будь-які подібні сполуки, які можуть випаровуватися (або ставати леткими) при відносно низькій температурі та без шкідливих продуктів розкладання, можуть бути придатними для використання в картриджі або пристрої згідно з даним винаходом. Приклади сполук включають, але не обмежуються, ментол, кофеїн, таурин і нікотин. Активні елементи, що містяться в рослинній сировині, випаровуються при різних температурах. Пристрій може бути відрегульований для встановлення єдиної стабільної температури, наприклад, призначеної для випаровування конкретних продуктів. Також може бути використаний контролер для вибору різних температурних настройок. Користувач повинен вибрати, яку настройку використати залежно від типу використовуваного картриджа. Контролер також може міняти необхідну температуру механічно, наприклад, за допомогою зміни витрати клапаном, або електронним чином, наприклад, за допомогою електромеханічного клапана і посередництвом мікроконтролера. Наприклад, для зміни робочої температури пристрою відповідно до винаходу камера печі може бути переміщена стосовно регулятора температури, такого як біметалічні диски. У даному документі тютюн або тютюновий матеріал визначається як будь-яка комбінація натурального або синтетичного матеріалу, який може бути випаруваний як для фармацевтичного використання, так і для використання, що доставляє задоволення. Відповідно до одного із варіантів даного винаходу картридж може бути підготовлений з використанням сушеноготютюну, гліцерину й ароматизаторів. Фахівці в області виготовлення тютюнових виробів знайомі з цими й іншими інгредієнтами, які використовують для виготовлення сигарет, сигар і т. п. Картридж може бути отриманий шляхом подрібнювання тютюну на дрібні шматочки (наприклад, розміром менш ніж 2 мм у діаметрі, переважно менш 1 мм), додавання інших інгредієнтів і перемішування доти, поки не буде досягнута однорідна консистенція. Відповідно до іншого варіанта здійснення картридж може бути підготовлений за допомогою переробки наповнювача до пастоподібного стану (наприклад, з розміром часток менш ніж 1 мм), що полегшує переробку наповнювача картриджа, наприклад, за допомогою використання шнекового наповнювача, шлангового насоса або поршневого насоса. Переважно матеріал, який використовується у пристрої згідно з даним винаходом або міститься в картриджі згідно з даним винаходом, містить щонайменше одне пароутворююче середовище та середовище для забезпечення відчутної відповідної реакції у дихальних шляхах користувача. Аерозольний продукт із матеріалу, розміщеного в пристрій, може бути комбінацією парової фази газів, а також дрібних крапель, які сконденсувалися із парової фази і залишаються у зваженому стані в газовій/повітряній суміші (остання являє собою видиму частину вдихуваної речовини). Пропіленгліколь (ПГ), гліцерин або їхня комбінація може бути використана як пароутворююче середовище. Інше пароутворююче середовище може бути використане з картриджем і пристроєм згідно з даним винаходом. Пароутворююче середовище служить для утворення при нагріванні видимої пари, наприклад, пари, схожої на тютюновий дим. Ця пара може бути видимою як перед вдиханням, так і під час видихання середовища. ПГ характеризується деякими перевагами у порівнянні з гліцерином окремо, оскільки він має набагато більший тиск пари при еквівалентній температурі й дозволяє пристрою працювати при більш низькій температурі. Зниження робочої температури заощаджує енергію й теоретично може додатково підвищити користь для здоров'я від використання цієї системи. Користувач оберігається від торкання до гарячих внутрішніх елементів за допомогою навколишніх ізоляційних засобів. Приклад пристрою може включати ізоляцію для втримання користувача від контакту з неминуче гарячою частиною пристрою. Хоча більша термоізоляційна можливість є переважною для того, щоб пристрій був здійснений з найбільшою ефективністю, важливим аспектом для користувача є сприйняття відносно прохолодної температури поверхні. Різні стратегії можуть бути використані для рішення питань, пов'язаних зі сприйняттям користувачем температури пристрою. Пристрій може бути обгорнений термоізоляційним матеріалом, який характеризується достатньою тривалою міцністю для зовнішнього застосування. Матеріали для цієї мети характеризуються низькою теплопровідністю й низькою теплоємністю (питомою теплоємністю). Комбінація цих властивостей може дозволити малій кількості тепла бути переданою пальцям користувача. Приклади матеріалів із низькою теплопровідністю й теплоємністю включають деякі полімери і керамічні матеріали. Окремою 14 UA 112319 C2 5 10 стратегією є використання ізолюючих засобів, які будуть захищати користувача безпосередньо від торкання до областей високої температури. Це також може мінімізувати площу контакту пальців користувача для додаткового зменшення сприйманого тепла. Теплопровідність і питома теплоємність ізолюючих засобів повинні бути якнайнижче. Незважаючи на те, що у даному документі були описані й показані переважні варіанти здійснення даного винаходу, для фахівця у даній області техніки очевидним є те, що такі варіанти здійснення представлені тільки як приклад. Численні варіації, зміни і заміни є очевидними для фахівця у даній області техніки в межах даного винаходу. Варто розуміти, що різні альтернативи варіантам здійснення даного винаходу, розкритим у даному документі, можуть бути використані у практичному здійсненні винаходу. Передбачається, що наступна формула винаходу визначає обсяг винаходу, а способи і конструкції, що знаходяться в рамках зазначеної формули, а також їхні еквіваленти будуть покриті зазначеною формулою. ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 1. Спосіб роботи пристрою для утворення інгальованого аерозолю, в якому пристрій містить електронний нагрівач і датчик, що включає акселерометр, тактильний датчик або датчик вібрації, і має три режими роботи, включаючи режим очікування, активний і неактивний режим, де зазначений спосіб включає: підтримання встановленої температури в обох режимах - активному режимі та режимі очікування, причому встановлена температура в режимі очікування нижча, ніж в активному режимі для економії заряду акумулятора; перетворення пристрою з активного режиму в режим очікування в результаті відсутності руху пристрою, що виявляється за допомогою датчика; і перетворення з режиму очікування в активний режим у відповідь на рух, що виявляється датчиком. 2. Спосіб за п. 1, який додатково включає перетворення пристрою з активного режиму в режим очікування після розміщення у зарядному пристрої. 3. Спосіб за п. 1, у якому робоча температура очікування в режимі очікування є на 5-30 °C менше, ніж задана робоча температура в активному режимі. 4. Спосіб за п. 1, який додатково включає перетворення пристрою з активного режиму в режим очікування за допомогою виявлення періоду часу, положення пристрою або їх комбінації. 5. Спосіб за п. 1, у якому датчик являє собою акселерометр або датчик вібрації. 6. Спосіб за п. 1, який додатково включає перетворення пристрою з неактивного режиму в активний режим шляхом видалення пристрою із зарядного пристрою. 7. Спосіб за п. 1, у якому задана температура електронного нагрівача в активному режимі є постійною. 8. Спосіб за п. 1, у якому задана температура електронного нагрівача в активному режимі вибирається користувачем. 9. Спосіб за п. 1, у якому натискання одиничної кнопки перетворює пристрій з неактивного режиму в активний режим, натискання одиничної кнопки перетворює пристрій з режиму очікування в активний режим, і натискання одиничної кнопки перетворює пристрій з активного режиму в неактивний режим. 15 UA 112319 C2 16 UA 112319 C2 17 UA 112319 C2 18 UA 112319 C2 19 UA 112319 C2 20 UA 112319 C2 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 21
