Рамка з решітчастим кільцевим елементом для стільників з розплодом для вуликів з циліндричним гніздовим корпусом

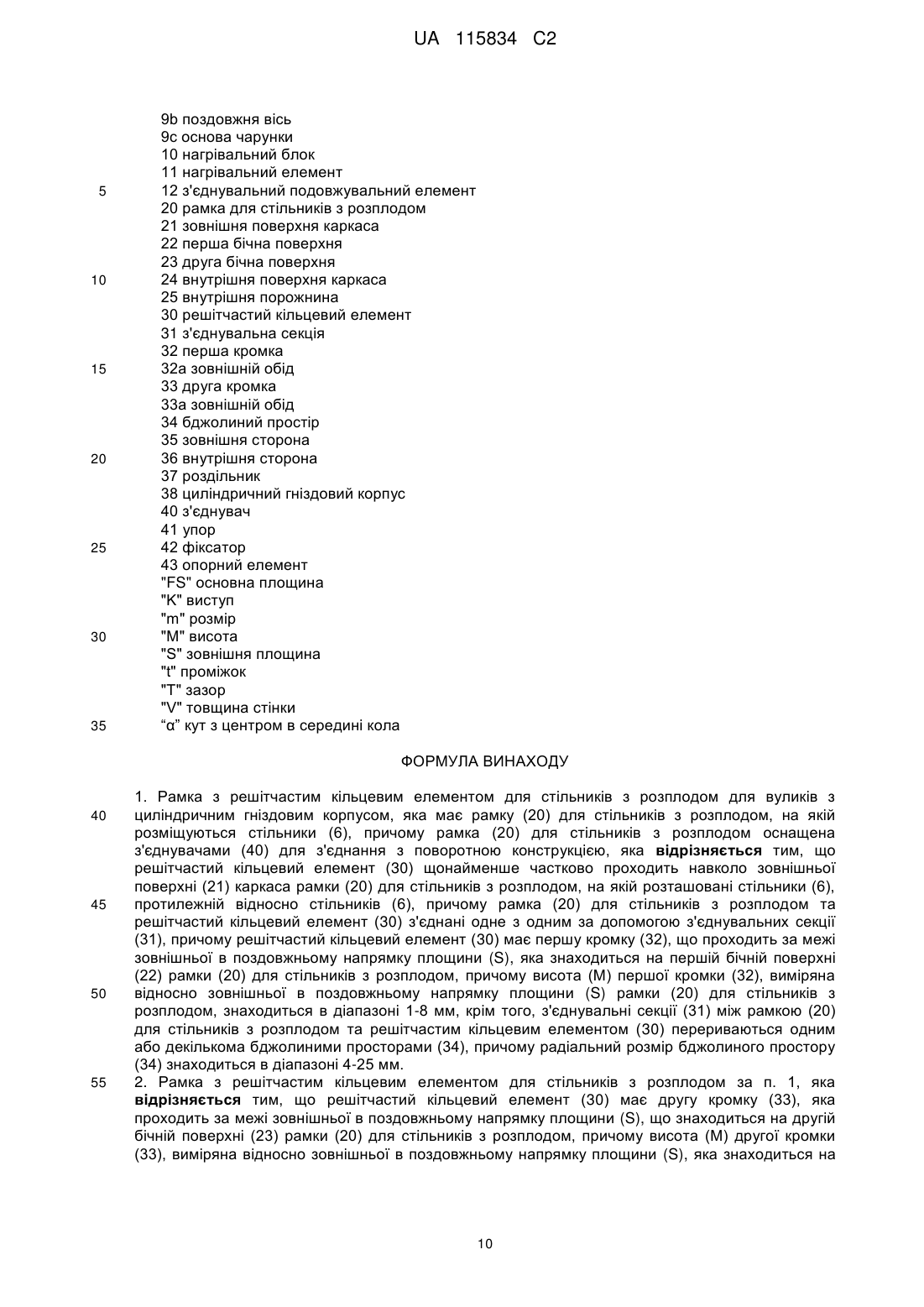

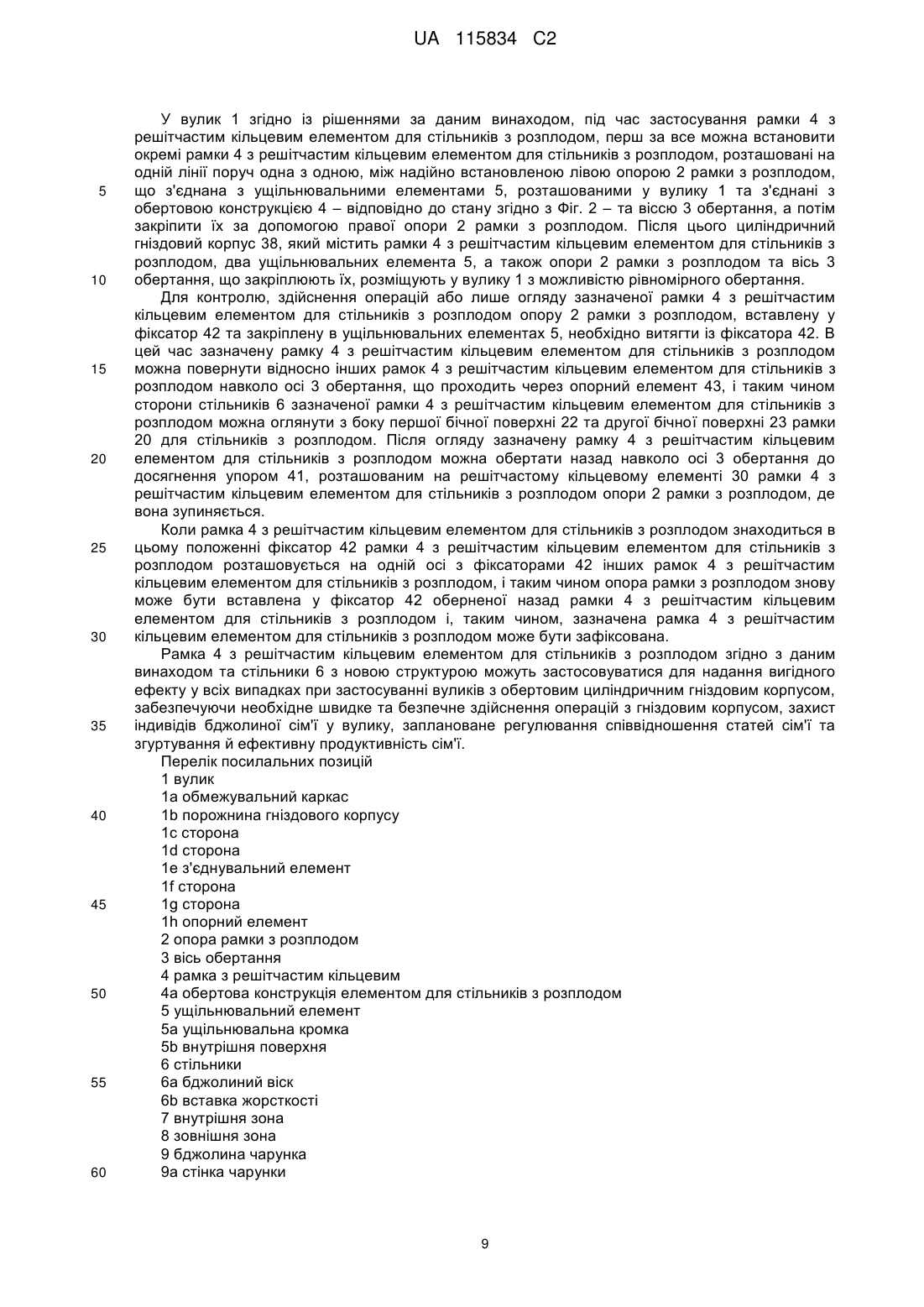

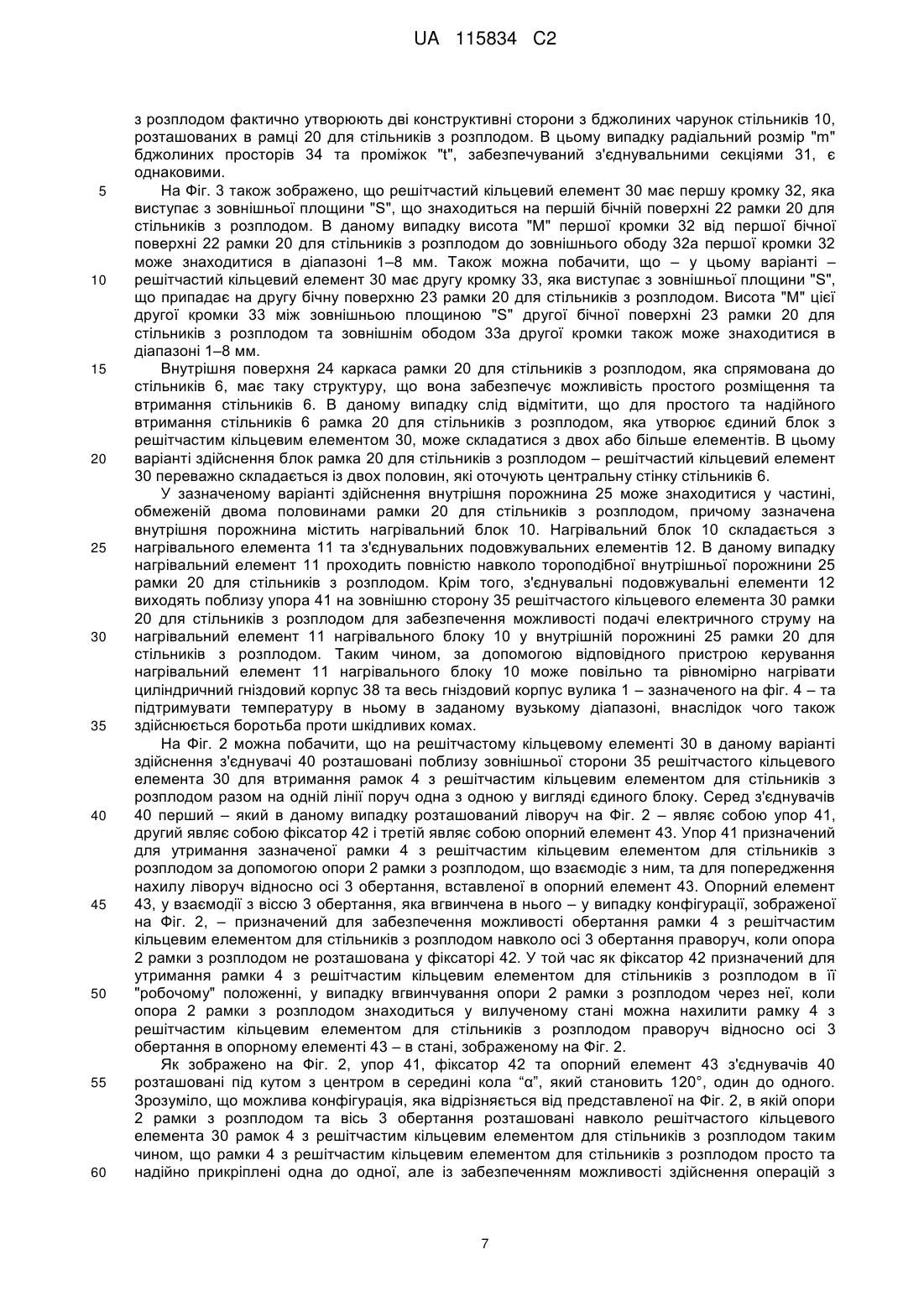

Реферат: Даний винахід належить до рамки з решітчастим кільцевим елементом для стільників з розплодом для вуликів з циліндричним гніздовим корпусом, яка має рамку (20) для стільників з розплодом, на якій розміщуються стільники (6), причому рамка (20) для стільників з розплодом забезпечена з'єднувачами (40) для з'єднання з обертовою конструкцією. Характерною ознакою даного винаходу є те, що решітчастий кільцевий елемент (30) щонайменше частково проходить навколо зовнішньої поверхні (21) каркаса рамки (20) для стільників з розплодом, на якій розташовані стільники (6), протилежній відносно стільників (6), причому рамка (20) для стільників з розплодом та решітчастий кільцевий елемент (30) з'єднані одна з одним за допомогою з'єднувальних секції (31), причому решітчастий кільцевий елемент (30) має першу кромку (32), що проходить за межі зовнішньої в поздовжньому напрямку площини (S), яка знаходиться на першій бічній поверхні (22) рамки (20) для стільників з розплодом, причому висота (М) першої кромки (32), виміряна відносно зовнішньої в поздовжньому напрямку площини (S) рамки (20) для стільників з розплодом, знаходиться в діапазоні 1-8 мм, крім того, з'єднувальні секції (31) між рамкою (20) для стільників з розплодом та решітчастим кільцевим елементом (30) перериваються одним або декількома бджолиними просторами (34), причому радіальний розмір бджолиного простору (34) знаходиться в діапазоні 4-25 мм. UA 115834 C2 (12) UA 115834 C2 UA 115834 C2 5 10 15 20 25 30 35 40 45 50 55 Об'єкт даного винаходу належить до рамки з решітчастим кільцевим елементом для стільників з розплодом для вуликів з циліндричним гніздовим корпусом, яка має рамку для стільників з розплодом, на якій розміщуються стільники, причому рамка для стільників з розплодом забезпечена з'єднувачами для з'єднання з обертовою конструкцією. Люди тримають бджіл з давніх давен. Важливим рушійним фактором, який стоїть за бджільництвом, є добування меду, створеного бджолами. Для цього бджолині сім'ї тримають у штучно створених вуликах, які надають можливість одержання меду, виробленого бджолами, більш простим чином. З плином часу структура, конструкція та застосування обладнання, вулики, стільники та рамки для стільників з розплодом, які використовуються в процесі вироблення меду, зазнали численних змін. Наслідком розробки, спрямованої на підвищення ефективності виробництва меду та захист бджолиної сім'ї від кліщів варроа, стала зміна форми рамок для стільників з розплодом та способу їх розміщення, який був реалізований у вуликах з обертовим гніздом, а згодом у вуликах, в яких застосовувалися обертові рамки для стільників з розплодом. В описі патенту з реєстраційним номером HU 223.065 представлений вулик з таким обертовим гніздовим корпусом. Його відмінною ознакою є те, що обертова рамкова конструкція розміщена у вулику, в якому окремі стільники, а також рамки з розплодом можуть бути закріплені, після чого встановлені рамки з розплодом можна обертати відносно вулика. Однак недоліком такого рішення є те, що під час обертання рамок з розплодом деякі з бджіл у вулику, і навіть матка можуть зазнати пошкоджень або загинути, що є несприятливим з точку зору виробництва меду, а в даному випадку може привести навіть до втрати всієї сім'ї. Додатковим недоліком є те, що через необхідність в наявності обертової рамки, бджоли будують неправильні стільники у просторі гніздового корпусу вулика, і серед окремих конструктивних компонентів вулика бджоли "склеюють" обертову частину з нерухомою частиною, що – окрім ушкодження бджіл внаслідок обертання – також спричиняє появу експлуатаційних проблем. Концепцію, яка відноситься до подолання цього недоліку, можна знайти в описі заявки на патент з реєстраційним номером HU P 03 04008. Відмінна ознака цього рішення полягає у введенні вставки з відповідною конструкцією між вуликом та обертовою рамкою, внаслідок чого утворюються проміжки навколо гніздового корпусу, які є оптимальними для бджіл, що, таким чином, попереджує його приклеювання або приєднання прополісом, а також сприяє будівній активності. Однак недоліком такої конструкції є необхідність виготовлення спеціальної вставки для кожного окремого вулика та обертової рамки з розплодом – внаслідок різниці в їх формі та розмірах – що, таким чином, неможливо здійснити з економічної точки зору. Ще один недолік полягає в тому, що конструкція насправді не вирішує проблему пошкоджень та загибелі бджіл, і в даному випадку матки, яка виникає внаслідок обертання рамок з розплодом. Ще одним недоліком цього рішення є те, що бджоли покривали прополісом вставку, зсередини закриваючи свій гніздовий корпус надмірною кількістю бджолиних просторів неправильних розмірів, ускладнюючи огляд гніздового корпусу, розбирання гніздового корпусу та вилучення рамок. Інший недолік даного рішення полягає в тому, що вихідні отвори для бджіл можуть бути утворені тільки на тих сторонах даху, які розташована напроти одна одної у відповідності із обертанням на 180º, причому розмір зазначених отворів обов'язково повинен дозволяти проходити не тільки робочим бджолам, а також трутням та матці, причому матка може легко знайти ці отвори, таким чином, таке рішення не відповідає вимогам по вибірковому переміщенню та обмеженню переміщення. Іншим важливим недоліком такого рішення є те, що воно запобігає частому падінню відходів із вулика, утворених у гніздовому корпусі, і, головним чином, молодих кліщів, що виходять із чарунок, на дно, що несприятливим чином покращує репродуктивну здатність кліщів варроа, а також не забезпечує можливість більш ефективного обмеження популяції кліщів та більш часте обертання гніздового корпусу на менше, ніж 180º. Також відоме здійснення конструктивних змін, пов'язаних з вуликами, відносно структури стільників, розташованих в рамці для стільників з розплодом. В описі патенту з реєстраційним номером HU 186.696, наприклад, представлена рамка для вулика зі вставленими штучними стільниками, відмінною ознакою якої є те, що основна конфігурація чарунок, що утворює рамку та самі стільники, створює єдиний елемент, виконаний із пластмаси. Однак недоліком цього рішення є те, що внаслідок попередньо виготовленої конфігурації, чарунки, які бджоли намагаються побудувати, різних розмірів у даному випадку, не розташовані 1 UA 115834 C2 5 10 15 20 25 30 35 40 45 50 55 60 у переважному порядку, що спричиняє появу труднощів для розвитку сім'ї та негативно впливає на співвідношення статей. Іншим недоліком є те, що зазначена конструкція рамки для стільників з розплодом не збільшує кількість розплоду та не зменшує проблеми, причиною яких є шкідливі комахи. На додаток до виробництва меду бджоли також є дуже корисними з іншої точки зору. Це їх фундаментальний внесок у запилення сільськогосподарських культур. Для кращого використання потенціалу продуктивності посівного матеріалу сільськогосподарських культур, які є привабливими для комах-запилювачів при достатньому запиленні, збільшення кількості продукції та підвищення її якості, в наш час переважно окремо забезпечувати заміну диких комах-запилювачів, яка є можливою на практиці тільки найбільш продуктивним видами тварин, одомашнених людиною, тобто суспільними комахами, що живуть в багаточисленних сім'ях, які мають незрівнянну старанність при зборі, і яких можна легко контролювати, таких як так звана "європейська медоносна бджола". Внаслідок цього також з'явилась необхідність в розробці ефективної, нової технології запилення, в якій приймають участь бджоли та яка може бути включена в технології рослинництва, що разом забезпечують можливість досконального запилення та пов'язаного з ним виробництва меду більш високої якості. Також, окрім спрощення праці бджоляра, вона створює умови для дбайливого збереження біологічно активних, згуртованих та здорових бджолиних сімей – надаючи їм підтримку, захист та рухливість. Нашою метою з рішеннями згідно з даним винаходом було подолання недоліків, що виникають при застосуванні відомих вуликів з обертовим гніздовим корпусом, та надання рамок для стільників з розплодом, які забезпечують можливість, без використання додаткових окремих допоміжних конструктивних елементів, запобігати заповнення прополісом та утворення неправильних стільників на ділянках навколо рамок для стільників з розплодом бджолами, внаслідок чого обертання рамок з розплодом та їх вилучення може здійснюватися простим чином без непотрібного порушення життєдіяльності бджіл. Крім того, нашою метою було зменшення ушкоджень та загибелі бджіл під час обертання рамок з розплодом до мінімального рівня, а також по суті виключення можливості пошкодження матки, тобто, внаслідок чого "зміна бджолами місць" може здійснюватися бджолами безпечно, навіть якщо вона відбувається під час переміщення рамок з розплодом. Інша мета полягала в тому, щоб завдяки використанню нової структури бджолиних чарунок стільників, розміщених в рамці з решітчастим кільцевим елементом для стільників з розплодом, можна було збільшити кількість розплоду, а також можна було збільшити популяцію різних членів бджолиної сім'ї, а також змінити співвідношення статей в переважному напрямку і контролювати її в даному випадку. Один із принципів зазначеної ідеї, що стоїть за даним винаходом, був сформований виходячи з того, що для захисту бджіл, які змінюють місце в гніздовому корпусі, особливо матки, бджолиний простір, який забезпечує можливість зміни місця без пошкоджень, повинен бути створений таким чином, щоб простір між зовнішнім каркасом рамки для стільників з розплодом та стінкою гніздового простору гніздового корпусу необхідно було розділити на дві частини за допомогою нової конфігурації із конструкції з решітчастим кожухом, яка оточує гніздовий корпус та утворена так званими решітчастими кільцевими елементами, кожний з яких окремо взаємодіє з рамками для стільників з розплодом. Шляхом розміщення рамок з решітчастим кільцевим елементом для стільників з розплодом нової конструкції поруч одна з одною за допомогою вставки роздільників утворюється конструкція циліндричного гніздового корпусу з решітчастим кожухом, в якій трутні та матка можуть змінювати місця тільки через бджолині простори між решітчастими кільцевими елементами та рамками для стільників з розплодом. Інший принцип ідеї, яка стоїть за даним винаходом, був сформований виходячи з того, що якщо збільшений проміжок між рамкою для стільників з розплодом та стінкою гніздового простору розділений надвоє решітчастою конструкцією, утвореною кільцевими елементами рамок для стільників з розплодом, які розташовані на одній лінії поруч одна з одною, з так званим решітчастим кожухом, по обидва боки утворюється проміжок відповідно до звичайного бджолиного простору, то бджоли розглядають внутрішню сторону решітчастого кожуху, що розділяє проміжок, який припадає на зовнішній каркас рамки для стільників з розплодом, як поверхню внутрішньої стінки вулика, а не як стінку гніздового простору, таким чином, вони будують неправильні стільники лише на внутрішній стороні решітчастого корпусу, яка спрямована до гніздового корпусу, і лише кілька робочих бджіл переходять до зовнішньої сторони і не утворюють недоречні конструкції. Інша частина ідеї, яка стоїть за даним винаходом, полягає в тому, що якщо бджолині простори утворені вздовж обмежувальних стінок вулика незвичайним чином за допомогою 2 UA 115834 C2 5 10 15 20 25 30 35 40 45 50 55 60 нових конструктивних елементів, то питання самовентиляції вулика також може бути вирішене, що суттєво сприяє видаленню бджолами вологи з нектару, пов'язаному з виробництвом меду, і, таким чином, вони можуть докладати більше зусиль для збору нектару, і через це – для більш інтенсивного та стабільного запилення сільськогосподарських культур, в результаті чого завдання може бути вирішене навіть більш ефективним чином. Ідея, яка стоїть за даним винаходом, також включає те, що у випадку використання чарункової структури готових стільників, може бути застосована нова конструкція, яку бджоли не можуть інстинктивно побудувати самі, однак отримуючи її "вже готовою", вони приймають її та лише доповнюють відповідно до своїх потреб, і, таким чином, через зовнішній контроль бджоли можуть бути змушені розміщувати відповідний індивід популяції, яйце трутня або робочої бджоли, в чарунку, яка є достатньо просторою для параметрів індивіду популяції, внаслідок чого можна ззовні контролювати співвідношення статей сім'ї. Інша частина ідеї, яка стоїть за даним винаходом, була сформована виходячи з того, що якщо бджолині чарунки, розміщені на одній лінії поруч одна з одною, стільників, які можуть бути вставлені в рамку для стільників з розплодом, утворені з геометричною формою, яка відрізняється від звичайної форми, що застосовується при виготовленні штучних вощин, з різними розмірами в даних секціях, то бджоли набагато швидше збудують стільники, придатні для розплоду, з докладанням менших зусиль, причому виведення розплоду відбувається в більш кращих умовах та з меншим ризиком інфекції, та в даному випадку з контрольованою кількістю індивідів та співвідношенням статей окремих бджіл серед потомства, внаслідок чого бджоли можуть докладати більше зусиль для збору нектару і, разом з цим, для запилення рослин на навколишніх ділянках, таким чином, ця активність буде більш ефективною та це завдання можна буде вирішити більш успішно. Таким чином, на основі вищезазначених міркувань та ідей визначення, наслідком якого є конструкція згідно з даним винаходом, полягало в тому, що якщо рамка для стільників з розплодом утворена за новим способом таким чином, що зовнішній край рамки для стільників з розплодом оснащується решітчастим кільцевим елементом, який утворює нову геометричну конфігурацію, причому в проміжку між решітчастим кільцевим елементом та рамкою для стільників з розплодом в спеціальних місцях створюються бджолині простори, які забезпечують можливість доступу з однієї сторони рамки для стільників з розплодом до іншої, то коли рамки з решітчастим кільцевим елементом для стільників з розплодом встановлені таким чином на одній лінії поруч одна з одною, утворюється обертова конструкція гніздового корпусу, у випадку чого матка та трутні можуть та хочуть переміщуватися тільки контрольованим чином за певними маршрутами, і поблизу проходів, до яких у робочих бджіл є доступ, бджоли не мають наміру наносити прополіс чи будувати в бджолиних просторах між обертовим гніздовим корпусом та вуликом, внаслідок чого завдання може бути вирішене. Згідно з поставленою метою рамка з решітчастим кільцевим елементом для стільників з розплодом для вуликів з циліндричним гніздовим корпусом згідно з даним винаходом – що має рамку для стільників з розплодом, на якій розміщуються стільники, причому рамка для стільників з розплодом оснащена з'єднувачами для з'єднання з обертовою конструкцією, – встановлюється таким чином, що решітчастий кільцевий елемент щонайменше частково проходить навколо зовнішньої поверхні каркаса рамки для стільників з розплодом, на якій розташовані стільники, протилежній відносно стільників, причому рамка для стільників з розплодом та решітчастий кільцевий елемент з'єднані одна з одним за допомогою з'єднувальних секцій, причому решітчастий кільцевий елемент має першу кромку, що проходить за межі зовнішньої в поздовжньому напрямку площини, яка знаходиться на першій бічній поверхні рамки для стільників з розплодом, причому висота першої кромки, виміряна відносно зовнішньої в поздовжньому напрямку площини рамки для стільників з розплодом, знаходиться в діапазоні 1–8 мм, крім того, з'єднувальні секції між рамкою для стільників з розплодом та решітчастим кільцевим елементом перериваються одним або декількома бджолиними просторами, причому радіальний розмір бджолиного простору знаходиться в діапазоні 4–25 мм. Додатковою відмінною ознакою рамки з решітчастим кільцевим елементом для стільників з розплодом згідно з даним винаходом може бути те, що решітчастий кільцевий елемент має другу кромку, яка проходить за межі зовнішньої в поздовжньому напрямку площини, що знаходиться на другій бічній поверхні рамки для стільників з розплодом, причому висота другої кромки, виміряна відносно зовнішньої в поздовжньому напрямку площини, яка знаходиться на другій бічній поверхні рамки для стільників з розплодом, знаходиться в діапазоні 1–8 мм. В альтернативному варіанті рамки з решітчастим кільцевим елементом для стільників з розплодом кількість з'єднувачів, що належать до однієї рамки з решітчастим кільцевим елементом для стільників з розплодом, дорівнює трьом, причому окремі з'єднувачі розташовані 3 UA 115834 C2 5 10 15 20 25 30 35 40 45 50 55 60 поблизу зовнішньої сторони решітчастого кільцевого елемента під кутом з центром в середині кола 80–160º один до одного. В альтернативному варіанті здійснення даного винаходу перший з'єднувач оснащений упором, крім цього, щонайменше один додатковий з'єднувач має фіксатор, придатний для розміщення в ньому опори рамки з розплодом вулика. Один із з'єднувачів має опорний елемент, придатний для з'єднання з віссю обертання, яка призначена для обертання рамки з решітчастим кільцевим елементом для стільників з розплодом. В іншому альтернативному варіанті здійснення рамки з решітчастим кільцевим елементом для стільників з розплодом рамка з решітчастим кільцевим елементом для стільників з розплодом з'єднана з ущільнювальним елементом, причому ущільнювальний елемент має внутрішню поверхню, яка відповідає за розмірами та формою кромці на решітчастому кільцевому елементі рамки з решітчастим кільцевим елементом для стільників з розплодом, що спрямована в напрямку кромки. Коли рамка з решітчастим кільцевим елементом для стільників з розплодом та ущільнювальний елемент знаходяться в їх встановленому положенні, внутрішній зазор між зовнішнім ободом першої кромки рамки з решітчастим кільцевим елементом для стільників з розплодом та зовнішнім ободом другої кромки рамки з решітчастим кільцевим елементом для стільників з розплодом знаходиться в діапазоні 2–12 мм, а зовнішній зазор між зовнішнім ободом першої кромки рамки з решітчастим кільцевим елементом для стільників з розплодом або зовнішнім ободом другої кромки рамки з решітчастим кільцевим елементом для стільників з розплодом та внутрішньою поверхнею ущільнювальної кромки ущільнювального елемента знаходиться в діапазоні 4–15 мм. В альтернативному варіанті здійснення даного винаходу решітчастий кільцевий елемент має щонайменше три роздільники, які виступають з першої кромки та/або другої кромки решітчастого кільцевого елемента, причому окремі роздільники розташовані на однаковій відстані вздовж зазначеної кромки решітчастого кільцевого елемента. В іншому альтернативному варіанті рамки з решітчастим кільцевим елементом для стільників з розплодом рамка для стільників з розплодом має внутрішню порожнину, причому нагрівальний блок розташований у внутрішній порожнині, і нагрівальний блок має нагрівальний елемент, виконаний із проводу з високим електричним опором, та з'єднувальних подовжувальних елементів, які проходять до зовнішньої поверхні каркаса рамки для стільників з розплодом. З точки зору даного винаходу може бути переважним, якщо стільники, розташовані в рамці для стільників з розплодом, щонайменше частково утворені із множини бджолиних чарунок, обмежених стінкою чарунки з правильним шестикутним поперечним перерізом та основою чарунки, причому щонайменше деякі зі стінок чарунки утворені у вигляді конструкції з попередньо стиснутого воску з товщиною стінки 12 мкм, причому виступ щонайменше деяких зі стінок чарунки, утворених із воскової конструкції, становить щонайменше 3 мм, і поздовжня вісь стінки чарунки з шестикутним поперечним перерізом є перпендикулярною відносно основної площини готових стільників. В іншому альтернативному варіанті здійснення рамки з решітчастим кільцевим елементом для стільників з розплодом серед бджолиних чарунок, що утворюють стільники, бджолині чарунки з різним розміром площі поперечного перерізу та/або формою розташовані у внутрішній зоні стільників та у зовнішній зоні стільників, і розмір площі поперечного перерізу бджолиних чарунок, розташованих у внутрішній зоні, більше, ніж розмір площі поперечного перерізу бджолиних чарунок, розташованих у зовнішній зоні. В альтернативному варіанті здійснення даного винаходу вставки жорсткості нерівномірно розподілені в бджолиному воску, що утворює матеріал готових стільників. Рамка з решітчастим кільцевим елементом для стільників з розплодом згідно з даним винаходом має численні переважні властивості. Найбільш важливою серед них є те, що внаслідок незвичайної структури зовнішньої частини рамки для стільників з розплодом, обертовий гніздовий корпус, побудований з нових рамок для стільників з розплодом, захищає бджіл від пошкоджень та загибелі у великих кількостях під час обертання та переміщення гніздового корпусу, та захищає матку від пошкоджень і, таким чином, зберігає сім'ю, завдяки чому згуртованість та розмір бджолиної сім'ї в зазначеному вулику можуть безперервно зростати, внаслідок чого здатність до виробництва меду сім'ї зберігається та може збільшуватися до значного рівня. Додатковою перевагою є те, що завдяки унікальній геометричній конфігурації рамок для стільників з розплодом та розташуванню вулика та рамок для стільників з розплодом відносно один одного, бджоли, які працюють в рамці для стільників з розплодом та поблизу неї, не створюють споруди або не наносять прополіс в цій частині вулика, внаслідок чого може бути 4 UA 115834 C2 5 10 15 20 25 30 35 40 45 50 55 60 суттєво зменшене блокування рухомих елементів вулика, пов'язана з цим імовірність виникнення несправностей та пошкоджень певних компонентів. Інша перевага, яку необхідно відмітити, полягає в тому, що при застосуванні рамки з решітчастим кільцевим елементом для стільників з розплодом згідно з даним винаходом розмноження кліщів варроа може бути попереджене ефективним чином без використання хімікатів, таким чином, популяція сім'ї є більшою за численністю, здоровішою та більш згуртованою, складається із бджіл з підвищеною життєздатністю, завдяки чому ще більше зростає здатність сім'ї до виробництва меду. У поєднанні із захистом проти шкідливих комах та захворювань перевага, що виникає завдяки структурі стільників згідно з даним винаходом, полягає в тому, що їх застосування в рамках з решітчастим кільцевим елементом для стільників з розплодом забезпечує більш впорядковане розмноження в бджолиній сім'ї, можливе також з точки зору кількості індивідів та співвідношення статей, а також підвищує продуктивність бджолиної сім'ї завдяки тому, що внаслідок комбінації розмірів бджолиних чарунок та їх незвичайної форми, розмір тіла індивідів, які розвиваються в бджолиних чарунках, буде відповідний до їх типу. Завдяки належній кількості бджолиних чарунок правильної форми та їхньому розташуванню в гніздовому корпусі, регулювання співвідношення статей робочих бджіл та трутнів може здійснюватися для забезпечення вигідного ефекту, перевагою чого є те, що статевий склад сім'ї, постійна наявність точної відповідної кількості трутнів може бути більш переважним для збереження придатного стану сім'ї, у порівнянні з випадком, коли всі ці фактори покладені на самих бджіл, що діють інстинктивно. Завдяки чарункам, що утворюють чарункову структуру готових стільників, використовуваних в гніздовому корпусі з перемінною шириною та конфігурацією, відкладання яєць маткою, співвідношення статей індивідів сім'ї стає можливо контролювати шляхом забезпечення груп чарунок для трутнів та робочих бджіл, або тільки для трутнів, або тільки для робочих бджіл в готових стільниках у певній кількості, певним розміром та у певному місці згідно з наміром бджоляра, і з наступним наданням стільників для сім'ї. Іншою перевагою готових стільників згідно з даним винаходом є надання більш ефективного способу біотехнологічного захисту проти пошкоджень, які спричиняють кліщі варроа, коли чарунки для трутнів, які є більш придатними для розмноження кліщів варроа, у кількості, зменшеній до мінімально необхідного рівня з огляду на розвиток сім'ї, розташовані у найбільш теплій частині гніздового корпусу, що є несприятливим для кліща варроа, і внаслідок чого порушується важливі умови життя з точки зору розвитку кліща варроа. Готові стільники згідно з даним винаходом є переважними для сім'ї та з точки зору технології, оскільки для покращення комфорту, забезпечуваного гніздовим корпусом, стінки чарунки виконані більш товстими та міцними, ніж природні, а поздовжня вісь чарунок завжди паралельна до осі обертання під час обертання, вони розташовані перпендикулярно відносно площини середостіння стільників, що, з одного боку, може відігравати важливу роль у біологічному захисті проти кліща варроа, і, з іншого боку, забезпечує розвиток здорових індивідів з відповідним розміром тіла в чарунках, що може значно поліпшити продуктивність бджолиної сім'ї. Іншою відмінною ознакою серед переваг є те, що в обертових гніздових корпусах, виконаних із рамок для стільників з розплодом, може бути забезпечена унікальна геометрична структура та бджолині простори точного розміру між рамками для стільників з розплодом та обмежувальним каркасом вулика, що надає можливість відповідно розділити маршрути, доступні для робочих бджіл, трутнів та матки, що може сприятливо впливати на життєдіяльність та продуктивність бджолиної сім'ї. Іншою відмінною ознакою серед переваг, яку необхідно вказати, є те, що рамка для стільників з розплодом згідно з даним винаходом має просту структуру, що складається с невеликої кількості компонентів, які можна легко виготовити з використанням традиційної технології виробництва, крім того, складання окремих конструктивних блоків, їх розбирання та заміна можуть бути виконані дуже просто. Таким чином, інвестиційні та експлуатаційні затрати можуть зберігатися на невисокому рівні. Перевага нагрівального блоку, розташованого у внутрішній порожнині рамки для стільників з розплодом, полягає в тому, що він може сприяти запобіганню потрапляння на рамку для стільників з розплодом шкідливих комах, а також встановленню та підтриманню збалансованих кліматичних умов у вулику. Додатковою перевагою застосування рішення згідно з даним винаходом є те, що воно спрощує підтримання бджолами оптимальної та рівномірної температури та вологості гніздового корпусу, забезпечує ефективний захист гніздового корпусу сім'ї та матки від нападів сторонніх бджіл, не заважає падінню відходів вулика та молодих кліщів, що виходять із чарунок, 5 UA 115834 C2 5 10 15 20 25 30 35 40 45 50 55 60 на дно під решіткою, що відокремлює простір під гніздовим корпусом, або огляд відходів вулика та гніздового корпусу без розбирання. Всі ці переваги разом дають в результаті можливість більш здоровим та згуртованим бджолам докладати більше зусиль збиранню, внаслідок чого також може бути реалізоване відповідне запилення сільськогосподарських культур, що може суттєво покращити сільськогосподарське виробництво та цінність продукції. Далі рамка з решітчастим кільцевим елементом для стільників з розплодом згідно з даним винаходом представлена більш детально у поєднанні з варіантами здійснення на основі графічних матеріалів. На графічних матеріалах: на Фіг. 1 зображений вигляд збоку у поперечному перерізі можливого варіанту вулика з циліндричним гніздовим корпусом, який містить рамку з решітчастим кільцевим елементом для стільників з розплодом згідно з даним винаходом, на Фіг. 2 зображений вигляд спереду варіанту рамки з решітчастим кільцевим елементом для стільників з розплодом, на Фіг. 3 зображений вигляд у поперечному перерізі, виконаному у площині III–III згідно з Фіг. 2, на Фіг. 4 зображений вигляд у поперечному перерізі, виконаний у площині IV–IV рамок з решітчастим кільцевим елементом для стільників з розплодом, складених у вулику з циліндричним гніздовим корпусом згідно з Фіг. 1, на Фіг. 5 зображена частина вигляду спереду стільників, зображених на Фіг. 2, на Фіг. 6 зображена частина стільників, зображених на Фіг. 3. На Фіг. 1 можна побачити поздовжній переріз вулика 1, який також містить рамку 4 з решітчастим кільцевим елементом для стільників з розплодом згідно з даним винаходом. Як можна побачити, обмежувальний каркас 1a вулика 1 оточує порожнину 1b гніздового корпусу, в якій розміщуються рамки 4 з решітчастим кільцевим елементом для стільників з розплодом, на яких розташовані стільники 6, обмежені решітчастим кільцевим елементом 30. Рамки 4 з решітчастим кільцевим елементом для стільників з розплодом з'єднані з обертовою конструкцією 4a, яка не зображена на фіг. 1, що з'єднана з обмежувальним каркасом 1a вулика 1 таким чином, що вона може обертатися за допомогою з'єднувачів 40, пов'язаних з решітчастим кільцевим елементом 30. На Фіг. 1 також зображено, що розмір у поперечному перерізі бджолиних чарунок 9 стільників 6, розташованих в решітчастому кільцевому елементі 30 рамки 4 з решітчастим кільцевим елементом для стільників з розплодом, більше у внутрішній зоні 7 стільників 6, ніж у зовнішній зоні 8 стільників 6. На Фіг. 2 та 3 зображений можливий варіант рамки 4 з решітчастим кільцевим елементом для стільників з розплодом згідно з даним винаходом. Як можна побачити, стільники 6 розташовані у рамці 20 для стільників з розплодом круглої форми звичайним чином, та які в даному випадку виконані з натурального матеріалу, бджолиного воску. Рамка 4 з решітчастим кільцевим елементом для стільників з розплодом згідно з даним винаходом принципово відрізняється від відомих варіантів тим, що решітчастий кільцевий елемент 30 охоплює рамку 20 для стільників з розплодом рамки 4 з решітчастим кільцевим елементом для стільників з розплодом на зовнішній поверхні 21 каркаса рамки 20 для стільників з розплодом таким чином, що з'єднувальні секції 31 розташовані між зовнішньою поверхнею 21 каркаса рамки 20 для стільників з розплодом та внутрішньою стороною 36 решітчастого кільцевого елемента 30. З'єднувальні секції 31 забезпечують проміжок "t" з постійним розміром щонайменше в чотири міліметри і щонайбільше дванадцять міліметрів між зовнішньою поверхнею 21 каркаса рамки 20 для стільників з розплодом та внутрішньою стороною 36 решітчастого кільцевого елемента 30. Розмір проміжку "t" в даному випадку становить вісім міліметрів. В цьому випадку рамка 20 для стільників з розплодом, решітчастий кільцевий елемент 30 та з'єднувальні секції 31 виконані з одного матеріалу, пластмаси, шляхом лиття під тиском. На Фіг. 3 детально зображено, що між з'єднувальними секціями 31, які з'єднують рамку 20 для стільників з розплодом з решітчастим кільцевим елементом 30, знаходяться бджолині простори 34, обмежені зовнішньою поверхнею 21 каркаса рамки 20 для стільників з розплодом, внутрішньою стороною 36 решітчастого кільцевого елемента 30 та двома наборами з двох суміжних з'єднувальних секцій 31, що розташовані в певному порядку вздовж зовнішньої поверхні 21 каркаса рамки 20 для стільників з розплодом. Радіальний розмір "m" цих бджолиних просторів 34 знаходиться в діапазоні 4–12 мм для забезпечення можливості проходу через них трутнів, робочих бджіл та матки з боку першої бічної поверхні 22 рамки 20 для стільників з розплодом рамки 4 з решітчастим кільцевим елементом для стільників з розплодом до другої бічної поверхні 23. Перша бічна поверхня 22 та друга бічна поверхня 23 рамки 20 для стільників 6 UA 115834 C2 5 10 15 20 25 30 35 40 45 50 55 60 з розплодом фактично утворюють дві конструктивні сторони з бджолиних чарунок стільників 10, розташованих в рамці 20 для стільників з розплодом. В цьому випадку радіальний розмір "m" бджолиних просторів 34 та проміжок "t", забезпечуваний з'єднувальними секціями 31, є однаковими. На Фіг. 3 також зображено, що решітчастий кільцевий елемент 30 має першу кромку 32, яка виступає з зовнішньої площини "S", що знаходиться на першій бічній поверхні 22 рамки 20 для стільників з розплодом. В даному випадку висота "M" першої кромки 32 від першої бічної поверхні 22 рамки 20 для стільників з розплодом до зовнішнього ободу 32a першої кромки 32 може знаходитися в діапазоні 1–8 мм. Також можна побачити, що – у цьому варіанті – решітчастий кільцевий елемент 30 має другу кромку 33, яка виступає з зовнішньої площини "S", що припадає на другу бічну поверхню 23 рамки 20 для стільників з розплодом. Висота "M" цієї другої кромки 33 між зовнішньою площиною "S" другої бічної поверхні 23 рамки 20 для стільників з розплодом та зовнішнім ободом 33a другої кромки також може знаходитися в діапазоні 1–8 мм. Внутрішня поверхня 24 каркаса рамки 20 для стільників з розплодом, яка спрямована до стільників 6, має таку структуру, що вона забезпечує можливість простого розміщення та втримання стільників 6. В даному випадку слід відмітити, що для простого та надійного втримання стільників 6 рамка 20 для стільників з розплодом, яка утворює єдиний блок з решітчастим кільцевим елементом 30, може складатися з двох або більше елементів. В цьому варіанті здійснення блок рамка 20 для стільників з розплодом – решітчастий кільцевий елемент 30 переважно складається із двох половин, які оточують центральну стінку стільників 6. У зазначеному варіанті здійснення внутрішня порожнина 25 може знаходитися у частині, обмеженій двома половинами рамки 20 для стільників з розплодом, причому зазначена внутрішня порожнина містить нагрівальний блок 10. Нагрівальний блок 10 складається з нагрівального елемента 11 та з'єднувальних подовжувальних елементів 12. В даному випадку нагрівальний елемент 11 проходить повністю навколо тороподібної внутрішньої порожнини 25 рамки 20 для стільників з розплодом. Крім того, з'єднувальні подовжувальні елементи 12 виходять поблизу упора 41 на зовнішню сторону 35 решітчастого кільцевого елемента 30 рамки 20 для стільників з розплодом для забезпечення можливості подачі електричного струму на нагрівальний елемент 11 нагрівального блоку 10 у внутрішній порожнині 25 рамки 20 для стільників з розплодом. Таким чином, за допомогою відповідного пристрою керування нагрівальний елемент 11 нагрівального блоку 10 може повільно та рівномірно нагрівати циліндричний гніздовий корпус 38 та весь гніздовий корпус вулика 1 – зазначеного на фіг. 4 – та підтримувати температуру в ньому в заданому вузькому діапазоні, внаслідок чого також здійснюється боротьба проти шкідливих комах. На Фіг. 2 можна побачити, що на решітчастому кільцевому елементі 30 в даному варіанті здійснення з'єднувачі 40 розташовані поблизу зовнішньої сторони 35 решітчастого кільцевого елемента 30 для втримання рамок 4 з решітчастим кільцевим елементом для стільників з розплодом разом на одній лінії поруч одна з одною у вигляді єдиного блоку. Серед з'єднувачів 40 перший – який в даному випадку розташований ліворуч на Фіг. 2 – являє собою упор 41, другий являє собою фіксатор 42 і третій являє собою опорний елемент 43. Упор 41 призначений для утримання зазначеної рамки 4 з решітчастим кільцевим елементом для стільників з розплодом за допомогою опори 2 рамки з розплодом, що взаємодіє з ним, та для попередження нахилу ліворуч відносно осі 3 обертання, вставленої в опорний елемент 43. Опорний елемент 43, у взаємодії з віссю 3 обертання, яка вгвинчена в нього – у випадку конфігурації, зображеної на Фіг. 2, – призначений для забезпечення можливості обертання рамки 4 з решітчастим кільцевим елементом для стільників з розплодом навколо осі 3 обертання праворуч, коли опора 2 рамки з розплодом не розташована у фіксаторі 42. У той час як фіксатор 42 призначений для утримання рамки 4 з решітчастим кільцевим елементом для стільників з розплодом в її "робочому" положенні, у випадку вгвинчування опори 2 рамки з розплодом через неї, коли опора 2 рамки з розплодом знаходиться у вилученому стані можна нахилити рамку 4 з решітчастим кільцевим елементом для стільників з розплодом праворуч відносно осі 3 обертання в опорному елементі 43 – в стані, зображеному на Фіг. 2. Як зображено на Фіг. 2, упор 41, фіксатор 42 та опорний елемент 43 з'єднувачів 40 розташовані під кутом з центром в середині кола “α”, який становить 120°, один до одного. Зрозуміло, що можлива конфігурація, яка відрізняється від представленої на Фіг. 2, в якій опори 2 рамки з розплодом та вісь 3 обертання розташовані навколо решітчастого кільцевого елемента 30 рамок 4 з решітчастим кільцевим елементом для стільників з розплодом таким чином, що рамки 4 з решітчастим кільцевим елементом для стільників з розплодом просто та надійно прикріплені одна до одної, але із забезпеченням можливості здійснення операцій з 7 UA 115834 C2 5 10 15 20 25 30 35 40 45 50 55 60 окремими рамками 4 з решітчастим кільцевим елементом для стільників з розплодом, внаслідок чого їх вилучення можна здійснити просто та швидко. Роздільники 37 також розташовані поруч зі з'єднувачами 40 навколо решітчастого кільцевого елемента 30 рамки 4 з решітчастим кільцевим елементом для стільників з розплодом. Ці роздільники 37 можуть бути поєднані зі з'єднувачами 40, але вони можуть також бути незалежними. У будь-якому випадку вони призначені для фіксації рамок 4 з решітчастим кільцевим елементом для стільників з розплодом, розташованих поруч одна з одною, у необхідному положенні. На Фіг. 2 також зображено, що у цьому випадку стільники 6 виконані із натурального матеріалу, в даному випадку із бджолиного воску 6a. Як можна побачити, розмір в поперечному перерізі бджолиних чарунок 9 у внутрішній зоні 7 стільників 6 більше, ніж розмір у поперечному перерізі бджолиних чарунок 9 у зовнішній зоні 8 стільників 6. В даному випадку, бджолині чарунки 9 для трутнів розташовані у внутрішній зоні 7 стільників 6, а бджолині чарунки 9, придатні для робочих бджіл, розташовані у зовнішній зоні 8 стільників 6. Між внутрішньою зоною 7 та зовнішньою зоною 8 проходить проміжний кільцевий елемент. В даному випадку слід відмітити, що розмір внутрішньої зони 7 та зовнішньої зони 8 та співвідношення їх поверхонь одна до одної визначає співвідношення статей бджолиної сім'ї, після розвитку яєць в стільниках 6 також впливає на дане співвідношення статей. На Фіг. 4 представлена конфігурація, згідно з якою рамки 4 з решітчастим кільцевим елементом для стільників з розплодом розташована на одній лінії поруч одна з одною за допомогою опор 2 рамки з розплодом та осі 3 обертання, внаслідок чого вони розташовані в обертовій конструкції 4a, яка з'єднана з обмежувальним каркасом 1a вулика 1. Можна побачити, що між суміжними рамками 4 з решітчастим кільцевим елементом для стільників з розплодом, в результаті розміщення роздільників 37 один на одному, утворюється внутрішній зазор "T" між першою кромкою 32 решітчастого кільцевого елемента 30 однієї рамки 4 з решітчастим кільцевим елементом для стільників з розплодом та другою кромкою 33 решітчастого кільцевого елемента 30 суміжної іншої рамки 4 з решітчастим кільцевим елементом для стільників з розплодом, розмір якого між зовнішнім ободом 32a першої кромки 32 та зовнішнім ободом 33a другої кромки 33 знаходиться в діапазоні 2–12 мм. В даному випадку він переважно становить 4,2 мм. На фіг. 4 зображено, що поруч з рамками 4 з решітчастим кільцевим елементом для стільників з розплодом, на кожному з двох найбільш віддалених від центра положень розташований ущільнювальний елемент 5, закріплений в циліндричному гніздовому корпусі 38, встановленому у вулику 1 за допомогою опор 2 рамки з розплодом та осі 3 обертання. Ущільнювальний елемент 5 має ущільнювальну кромку 5a, розмір і форма якої відповідає першій кромці 32 та другій кромці 33 рамки 4 з решітчастим кільцевим елементом для стільників з розплодом, розташованій поруч з ним. Зовнішній зазор "T1" між внутрішньою поверхнею 5b ущільнювальної кромки 5a ущільнювального елемента 5 та зовнішнім ободом 32a першої кромки 32 суміжної рамки 4 з решітчастим кільцевим елементом для стільників з розплодом або зовнішнім ободом 33a другої кромки в даному випадку знаходиться в діапазоні 4–15 мм, але переважно становить 8 мм. На Фіг. 5 – як представлено на Фіг. 2 – зображений вигляд спереду частини стільників 6, розташованих у рамці 20 для стільників з розплодом, що належить до рамки 4 з решітчастим кільцевим елементом для стільників з розплодом. Можна побачити, що стільники 6, які в даному випадку виконані із натурального матеріалу, із бджолиного воску 6a, складаються із бджолиних чарунок 9, які мають стінку 9a бджолиної чарунки з правильним шестикутним поперечним перерізом та основу 9c чарунки, яка обмежує її знизу. На Фіг. 6 зображена частина поперечного перерізу стільників 6 згідно з Фіг. 3. На даному вигляді чітко видно бджолині чарунки 9, розташовані на одній лінії поруч одна з одною; вони виконані з набору стінок 9a чарунки та основ 9c чарунки. Також можна побачити, що поздовжня вісь 9b бджолиної чарунки 9 й основна площина "FS" стільників 6 розташовані перпендикулярно одна до одної. Крім того, поздовжня вісь 9b в той самий час є віссю симетрії стінки 9a чарунки. Товщина "V" стінки 9a чарунки бджолиної чарунки 9 в даному випадку становить щонайменше 12 мкм, причому виступ "K" стінки 9a чарунки з основної площини "FS" стільників 6 становить щонайменше 6 мм. Такі стільники 6 з чарунковою структурою переважно утворені із натурального матеріалу, бджолиного воску 6a, з такими геометричними розмірами на основі добутого досвіду, що бджоли можуть їх прийняти, завершити, відкоригувати та використовувати. Також важливою ознакою є те, що вставки 6b жорсткості розташовані у натуральному матеріалі стільників 6, що додатково поліпшує зручність у використанні стільників 6. 8 UA 115834 C2 5 10 15 20 25 30 35 40 45 50 55 60 У вулик 1 згідно із рішеннями за даним винаходом, під час застосування рамки 4 з решітчастим кільцевим елементом для стільників з розплодом, перш за все можна встановити окремі рамки 4 з решітчастим кільцевим елементом для стільників з розплодом, розташовані на одній лінії поруч одна з одною, між надійно встановленою лівою опорою 2 рамки з розплодом, що з'єднана з ущільнювальними елементами 5, розташованими у вулику 1 та з'єднані з обертовою конструкцією 4 – відповідно до стану згідно з Фіг. 2 – та віссю 3 обертання, а потім закріпити їх за допомогою правої опори 2 рамки з розплодом. Після цього циліндричний гніздовий корпус 38, який містить рамки 4 з решітчастим кільцевим елементом для стільників з розплодом, два ущільнювальних елемента 5, а також опори 2 рамки з розплодом та вісь 3 обертання, що закріплюють їх, розміщують у вулику 1 з можливістю рівномірного обертання. Для контролю, здійснення операцій або лише огляду зазначеної рамки 4 з решітчастим кільцевим елементом для стільників з розплодом опору 2 рамки з розплодом, вставлену у фіксатор 42 та закріплену в ущільнювальних елементах 5, необхідно витягти із фіксатора 42. В цей час зазначену рамку 4 з решітчастим кільцевим елементом для стільників з розплодом можна повернути відносно інших рамок 4 з решітчастим кільцевим елементом для стільників з розплодом навколо осі 3 обертання, що проходить через опорний елемент 43, і таким чином сторони стільників 6 зазначеної рамки 4 з решітчастим кільцевим елементом для стільників з розплодом можна оглянути з боку першої бічної поверхні 22 та другої бічної поверхні 23 рамки 20 для стільників з розплодом. Після огляду зазначену рамку 4 з решітчастим кільцевим елементом для стільників з розплодом можна обертати назад навколо осі 3 обертання до досягнення упором 41, розташованим на решітчастому кільцевому елементі 30 рамки 4 з решітчастим кільцевим елементом для стільників з розплодом опори 2 рамки з розплодом, де вона зупиняється. Коли рамка 4 з решітчастим кільцевим елементом для стільників з розплодом знаходиться в цьому положенні фіксатор 42 рамки 4 з решітчастим кільцевим елементом для стільників з розплодом розташовується на одній осі з фіксаторами 42 інших рамок 4 з решітчастим кільцевим елементом для стільників з розплодом, і таким чином опора рамки з розплодом знову може бути вставлена у фіксатор 42 оберненої назад рамки 4 з решітчастим кільцевим елементом для стільників з розплодом і, таким чином, зазначена рамка 4 з решітчастим кільцевим елементом для стільників з розплодом може бути зафіксована. Рамка 4 з решітчастим кільцевим елементом для стільників з розплодом згідно з даним винаходом та стільники 6 з новою структурою можуть застосовуватися для надання вигідного ефекту у всіх випадках при застосуванні вуликів з обертовим циліндричним гніздовим корпусом, забезпечуючи необхідне швидке та безпечне здійснення операцій з гніздовим корпусом, захист індивідів бджолиної сім'ї у вулику, заплановане регулювання співвідношення статей сім'ї та згуртування й ефективну продуктивність сім'ї. Перелік посилальних позицій 1 вулик 1a обмежувальний каркас 1b порожнина гніздового корпусу 1c сторона 1d сторона 1e з'єднувальний елемент 1f сторона 1g сторона 1h опорний елемент 2 опора рамки з розплодом 3 вісь обертання 4 рамка з решітчастим кільцевим 4a обертова конструкція елементом для стільників з розплодом 5 ущільнювальний елемент 5a ущільнювальна кромка 5b внутрішня поверхня 6 стільники 6a бджолиний віск 6b вставка жорсткості 7 внутрішня зона 8 зовнішня зона 9 бджолина чарунка 9a стінка чарунки 9 UA 115834 C2 5 10 15 20 25 30 35 9b поздовжня вісь 9c основа чарунки 10 нагрівальний блок 11 нагрівальний елемент 12 з'єднувальний подовжувальний елемент 20 рамка для стільників з розплодом 21 зовнішня поверхня каркаса 22 перша бічна поверхня 23 друга бічна поверхня 24внутрішня поверхня каркаса 25 внутрішня порожнина 30 решітчастий кільцевий елемент 31 з'єднувальна секція 32 перша кромка 32a зовнішній обід 33 друга кромка 33a зовнішній обід 34 бджолиний простір 35 зовнішня сторона 36 внутрішня сторона 37 роздільник 38 циліндричний гніздовий корпус 40 з'єднувач 41 упор 42 фіксатор 43 опорний елемент "FS" основна площина "K" виступ "m" розмір "M" висота "S" зовнішня площина "t" проміжок "T" зазор "V" товщина стінки “α” кут з центром в середині кола ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Рамка з решітчастим кільцевим елементом для стільників з розплодом для вуликів з циліндричним гніздовим корпусом, яка має рамку (20) для стільників з розплодом, на якій розміщуються стільники (6), причому рамка (20) для стільників з розплодом оснащена з'єднувачами (40) для з'єднання з поворотною конструкцією, яка відрізняється тим, що решітчастий кільцевий елемент (30) щонайменше частково проходить навколо зовнішньої поверхні (21) каркаса рамки (20) для стільників з розплодом, на якій розташовані стільники (6), протилежній відносно стільників (6), причому рамка (20) для стільників з розплодом та решітчастий кільцевий елемент (30) з'єднані одне з одним за допомогою з'єднувальних секції (31), причому решітчастий кільцевий елемент (30) має першу кромку (32), що проходить за межі зовнішньої в поздовжньому напрямку площини (S), яка знаходиться на першій бічній поверхні (22) рамки (20) для стільників з розплодом, причому висота (М) першої кромки (32), виміряна відносно зовнішньої в поздовжньому напрямку площини (S) рамки (20) для стільників з розплодом, знаходиться в діапазоні 1-8 мм, крім того, з'єднувальні секції (31) між рамкою (20) для стільників з розплодом та решітчастим кільцевим елементом (30) перериваються одним або декількома бджолиними просторами (34), причому радіальний розмір бджолиного простору (34) знаходиться в діапазоні 4-25 мм. 2. Рамка з решітчастим кільцевим елементом для стільників з розплодом за п. 1, яка відрізняється тим, що решітчастий кільцевий елемент (30) має другу кромку (33), яка проходить за межі зовнішньої в поздовжньому напрямку площини (S), що знаходиться на другій бічній поверхні (23) рамки (20) для стільників з розплодом, причому висота (М) другої кромки (33), виміряна відносно зовнішньої в поздовжньому напрямку площини (S), яка знаходиться на 10 UA 115834 C2 5 10 15 20 25 30 35 40 45 50 55 другій бічній поверхні (23) рамки (20) для стільників з розплодом, знаходиться в діапазоні 1-8 мм. 3. Рамка з решітчастим кільцевим елементом для стільників з розплодом за п. 1 або п. 2, яка відрізняється тим, що кількість з'єднувачів (40), що належать до однієї рамки (4) з решітчастим кільцевим елементом для стільників з розплодом, дорівнює трьом, причому окремі з'єднувачі (40) розташовані поблизу зовнішньої сторони (35) решітчастого кільцевого елемента (30) під кутом (α) з центром в середині кола 80-160° один до одного. 4. Рамка з решітчастим кільцевим елементом для стільників з розплодом за п. 3, яка відрізняється тим, що перший з'єднувач (40) оснащений упором (41), крім цього, щонайменше один додатковий з'єднувач (40) має фіксатор (42), придатний для розміщення в ньому опори (2) рамки з розплодом вулика (1). 5. Рамка з решітчастим кільцевим елементом для стільників з розплодом за п. 3 або п. 4, яка відрізняється тим, що один із з'єднувачів (40) має опорний елемент (43), придатний для з'єднання з віссю (3) обертання, яка призначена для обертання рамки (4) з решітчастим кільцевим елементом для стільників з розплодом. 6. Рамка з решітчастим кільцевим елементом для стільників з розплодом за будь-яким із пп. 1-5, яка відрізняється тим, що рамка (4) з решітчастим кільцевим елементом для стільників з розплодом з'єднана з ущільнювальним елементом (5), причому ущільнювальний елемент (5) має внутрішню поверхню (5b), яка відповідає за розмірами та формою кромці (32, 33) на решітчастому кільцевому елементі (30) рамки (4) з решітчастим кільцевим елементом для стільників з розплодом, що спрямована в напрямку кромки (32, 33). 7. Рамка з решітчастим кільцевим елементом для стільників з розплодом за п. 6, яка відрізняється тим, що рамка (4) з решітчастим кільцевим елементом для стільників з розплодом та ущільнювальний елемент (5) знаходяться в їх встановленому положенні, внутрішній зазор (Т) між зовнішнім ободом (32а) першої кромки (32) рамки (4) з решітчастим кільцевим елементом для стільників з розплодом та зовнішнім ободом (33а) другої кромки (33) рамки (4) з решітчастим кільцевим елементом для стільників з розплодом знаходиться в діапазоні 2-12 мм, а зовнішній зазор (Т1) між зовнішнім ободом (32а) першої кромки (32) рамки (4) з решітчастим кільцевим елементом для стільників з розплодом або зовнішнім ободом (33а) другої кромки (33) рамки (4) з решітчастим кільцевим елементом для стільників з розплодом та внутрішньою поверхнею (5b) ущільнювальної кромки (5а) ущільнювального елемента (5) знаходиться в діапазоні 4-15 мм. 8. Рамка з решітчастим кільцевим елементом для стільників з розплодом за будь-яким із пп. 1-7, яка відрізняється тим, що решітчастий кільцевий елемент (30) має щонайменше три роздільники (37), які виступають з першої кромки (32) та/або другої кромки (33) решітчастого кільцевого елемента (30), причому окремі роздільники (37) розташовані на однаковій відстані вздовж зазначеної кромки (32, 33) решітчастого кільцевого елемента (30). 9. Рамка з решітчастим кільцевим елементом для стільників з розплодом за будь-яким із пп. 1-8, яка відрізняється тим, що рамка (20) для стільників з розплодом має внутрішню порожнину (25), причому нагрівальний блок (10) розташований у внутрішній порожнині (25), і нагрівальний блок (10) має нагрівальний елемент (11), виконаний із проводу з високим електричним опором, та з'єднувальних подовжувальних елементів (12), які проходять до зовнішньої поверхні (21) каркаса рамки (20) для стільників з розплодом. 10. Рамка з решітчастим кільцевим елементом для стільників з розплодом за будь-яким із пп. 19, яка відрізняється тим, що стільники (6), розташовані в рамці (20) для стільників з розплодом, щонайменше частково утворені із множини бджолиних чарунок (9), обмежених стінкою (9а) чарунки з правильним шестикутним поперечним перерізом та основою (9с) чарунки, причому щонайменше деякі зі стінок (9а) чарунки утворені у вигляді конструкції з попередньо стиснутого воску з товщиною (V) стінки 12 мкм, причому виступ (K) щонайменше деяких зі стінок (9а) чарунки, утворених із воскової конструкції, становить щонайменше 3 мм, і поздовжня вісь (9b) стінки (9а) чарунки з шестикутним поперечним перерізом є перпендикулярною відносно основної площини (FS) готових стільників (6). 11. Рамка з решітчастим кільцевим елементом для стільників з розплодом за будь-яким із пп. 110, яка відрізняється тим, що серед бджолиних чарунок (9), що утворюють стільники (6), бджолині чарунки (9) з різним розміром площі поперечного перерізу та/або формою розташовані у внутрішній зоні (7) стільників (6) та у зовнішній зоні (8) стільників (6), і розмір площі поперечного перерізу бджолиних чарунок (9), розташованих у внутрішній зоні (7), більше, ніж розмір площі поперечного перерізу бджолиних чарунок (9), розташованих у зовнішній зоні (8). 11 UA 115834 C2 12. Рамка з решітчастим кільцевим елементом для стільників з розплодом за будь-яким із пп. 111, яка відрізняється тим, що вставки (6b) жорсткості нерівномірно розподілені в бджолиному воску (6а), що утворює матеріал готових стільників (6). 12 UA 115834 C2 13 UA 115834 C2 Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
