Носій наклейок з ручним відділенням наклейок для дитячих книг і ігрових наборів

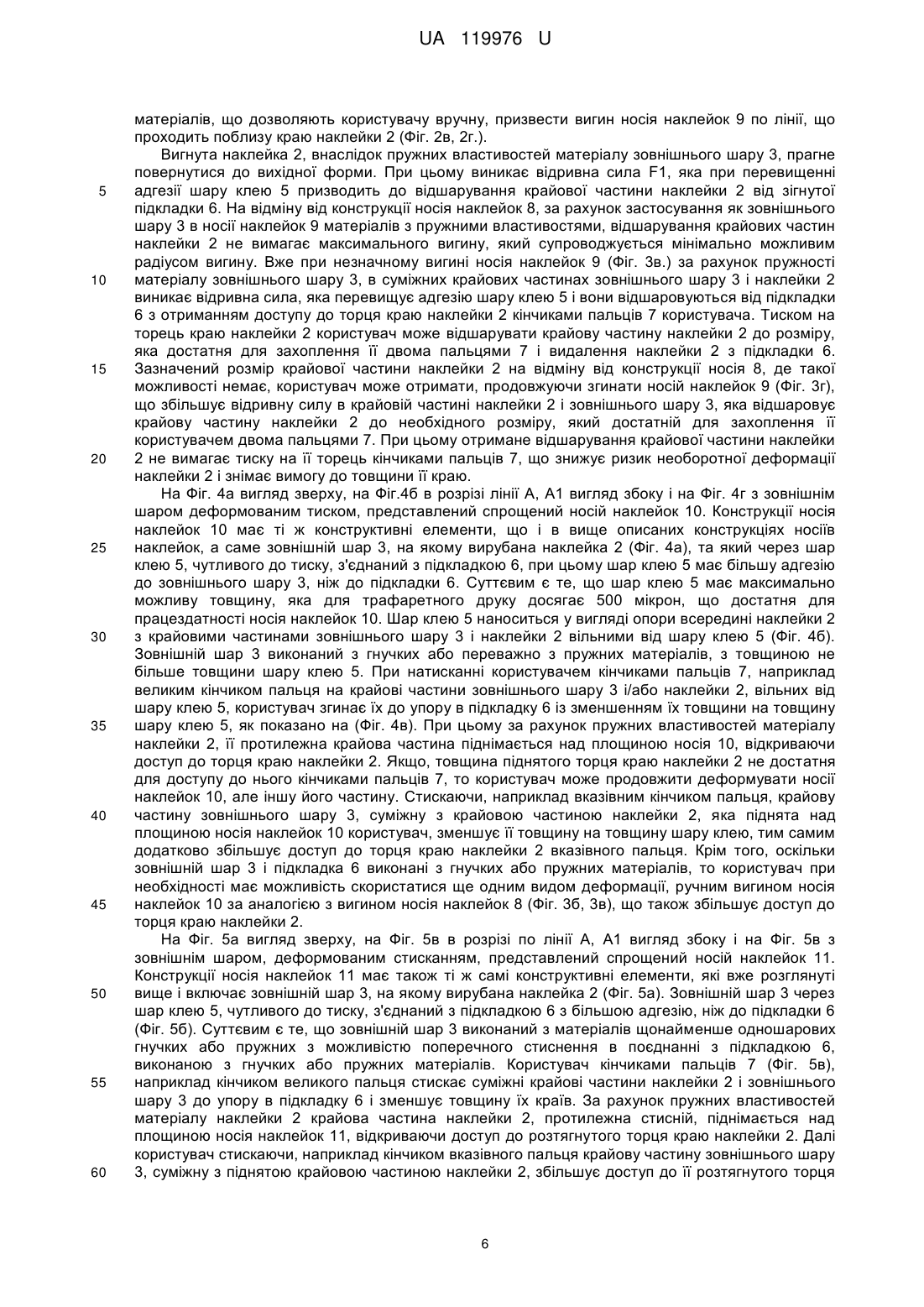

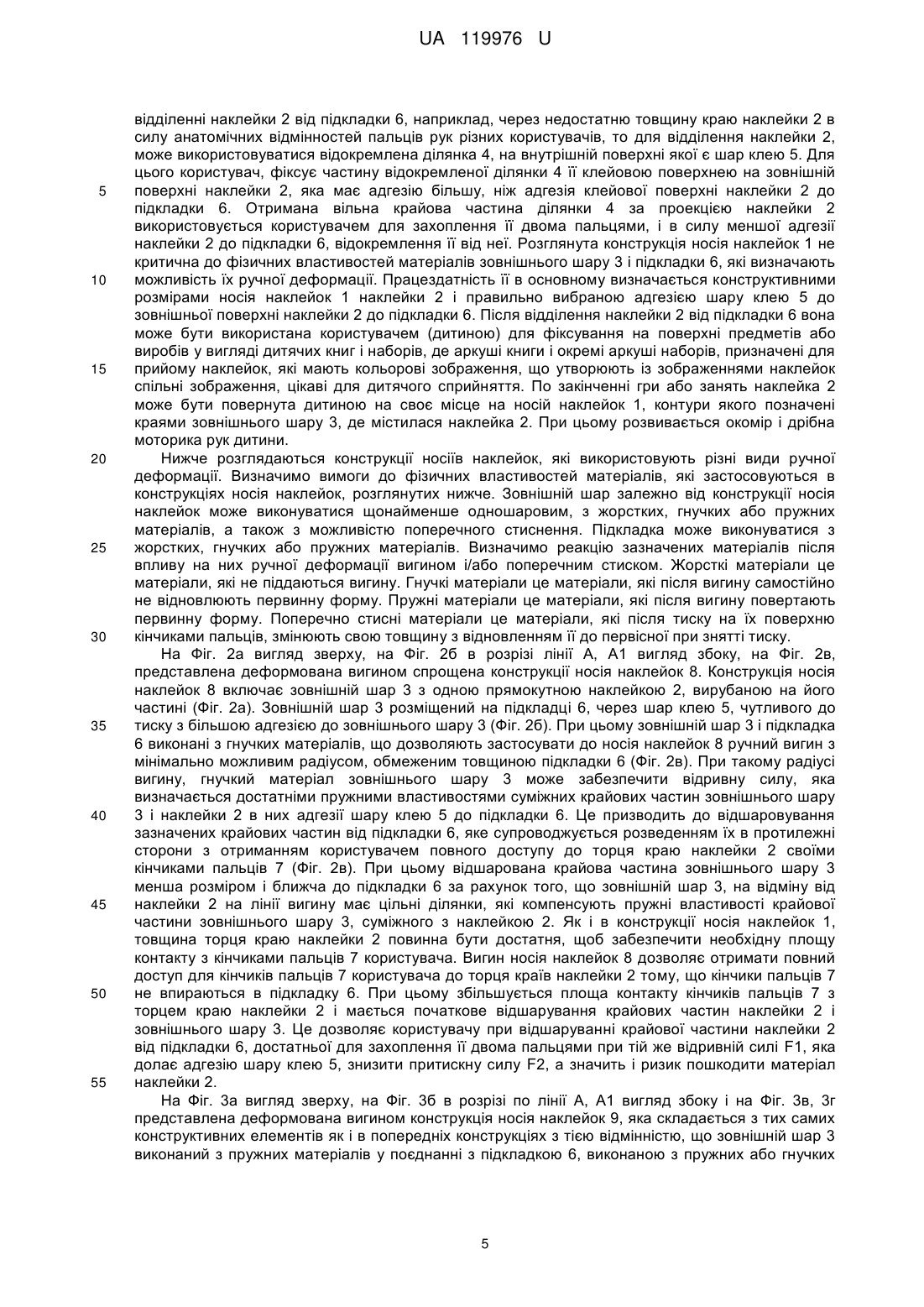

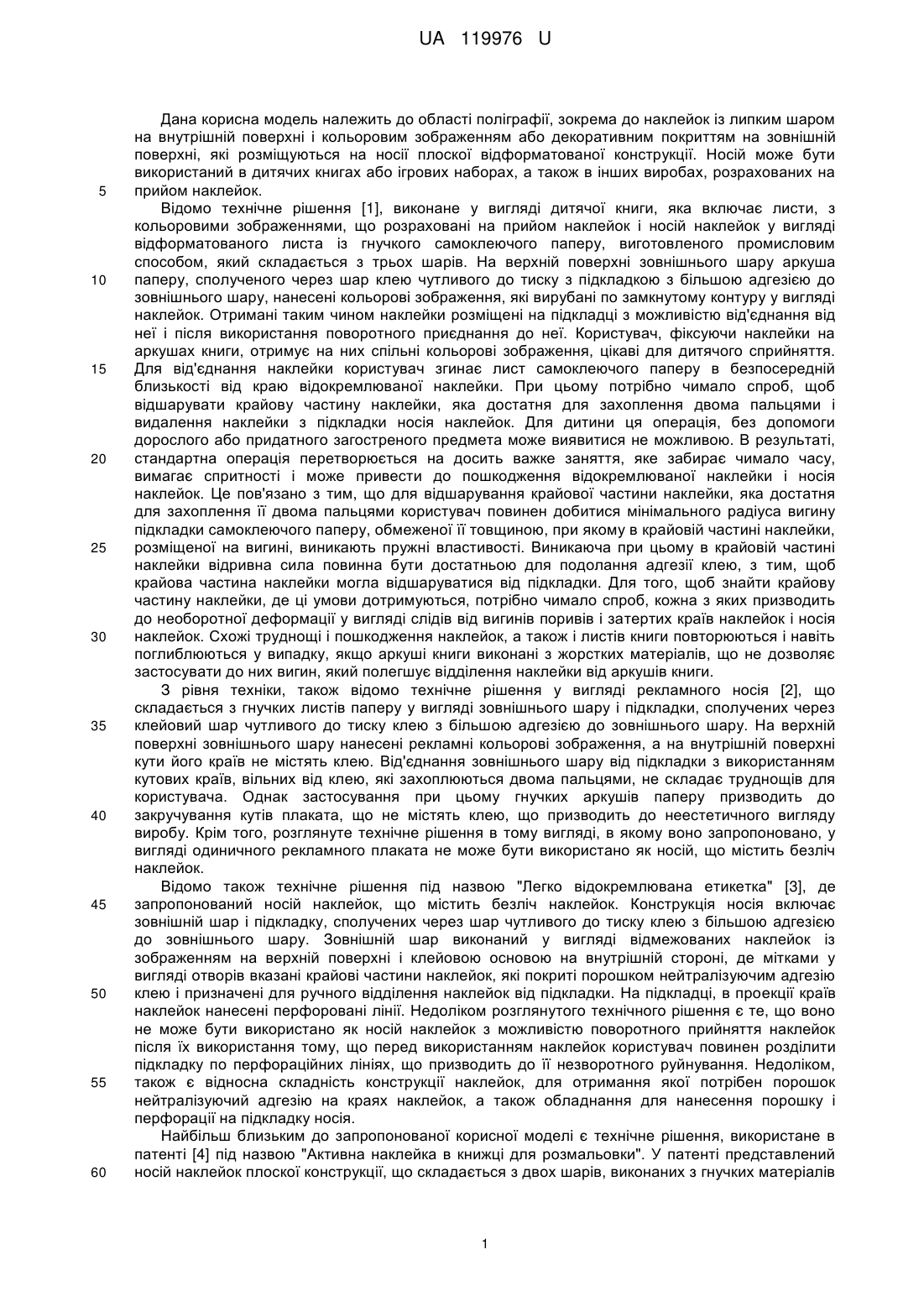

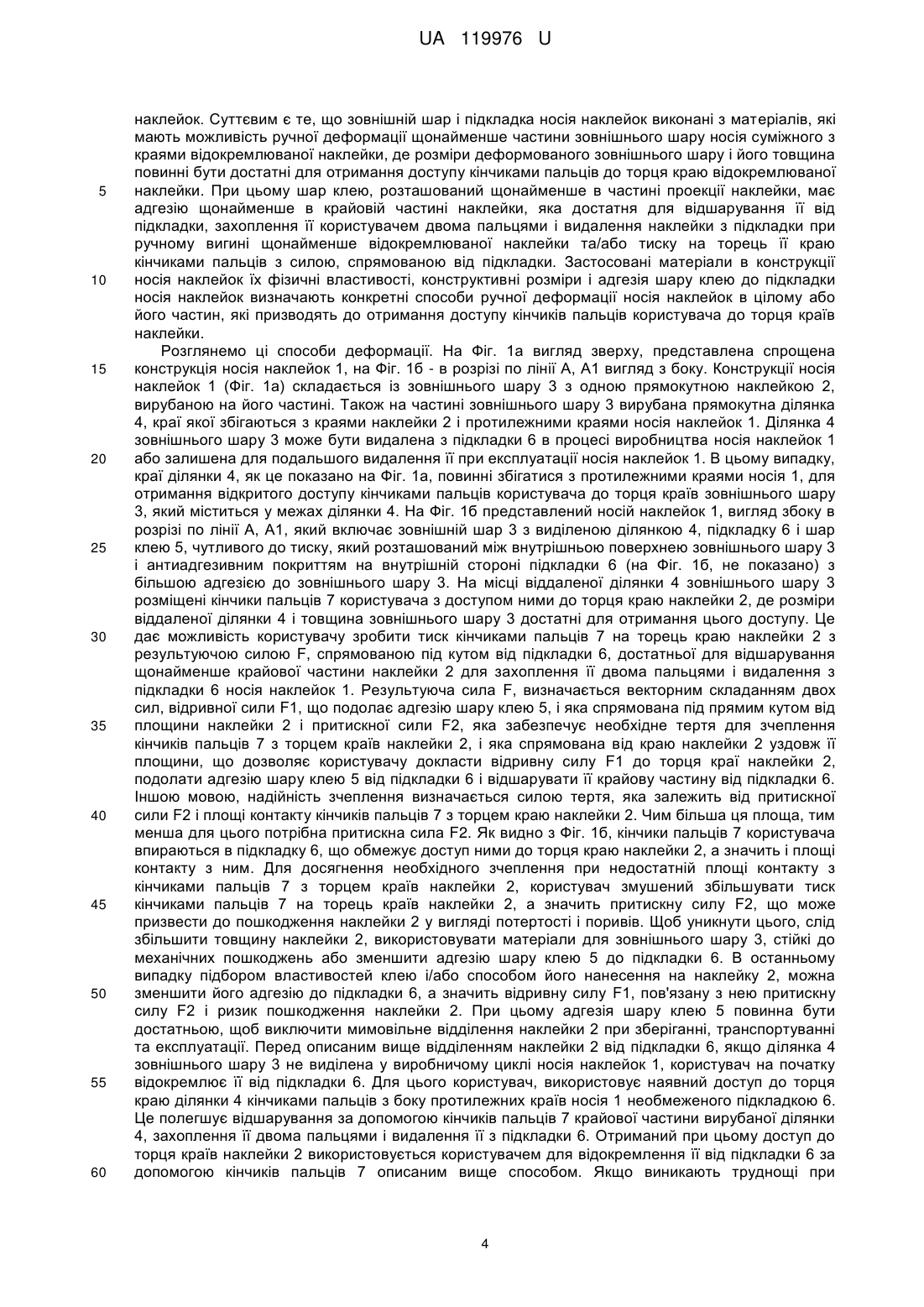

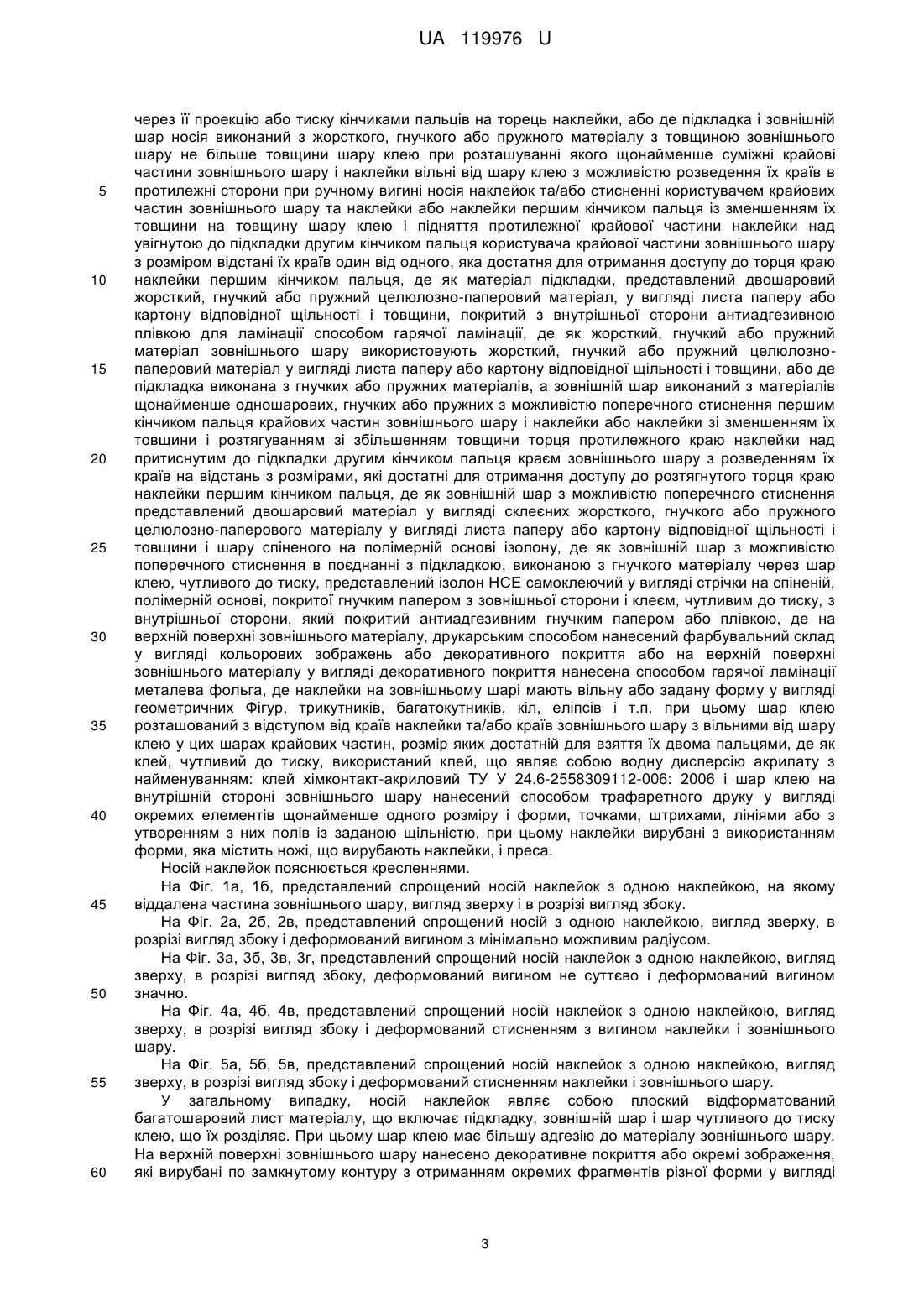

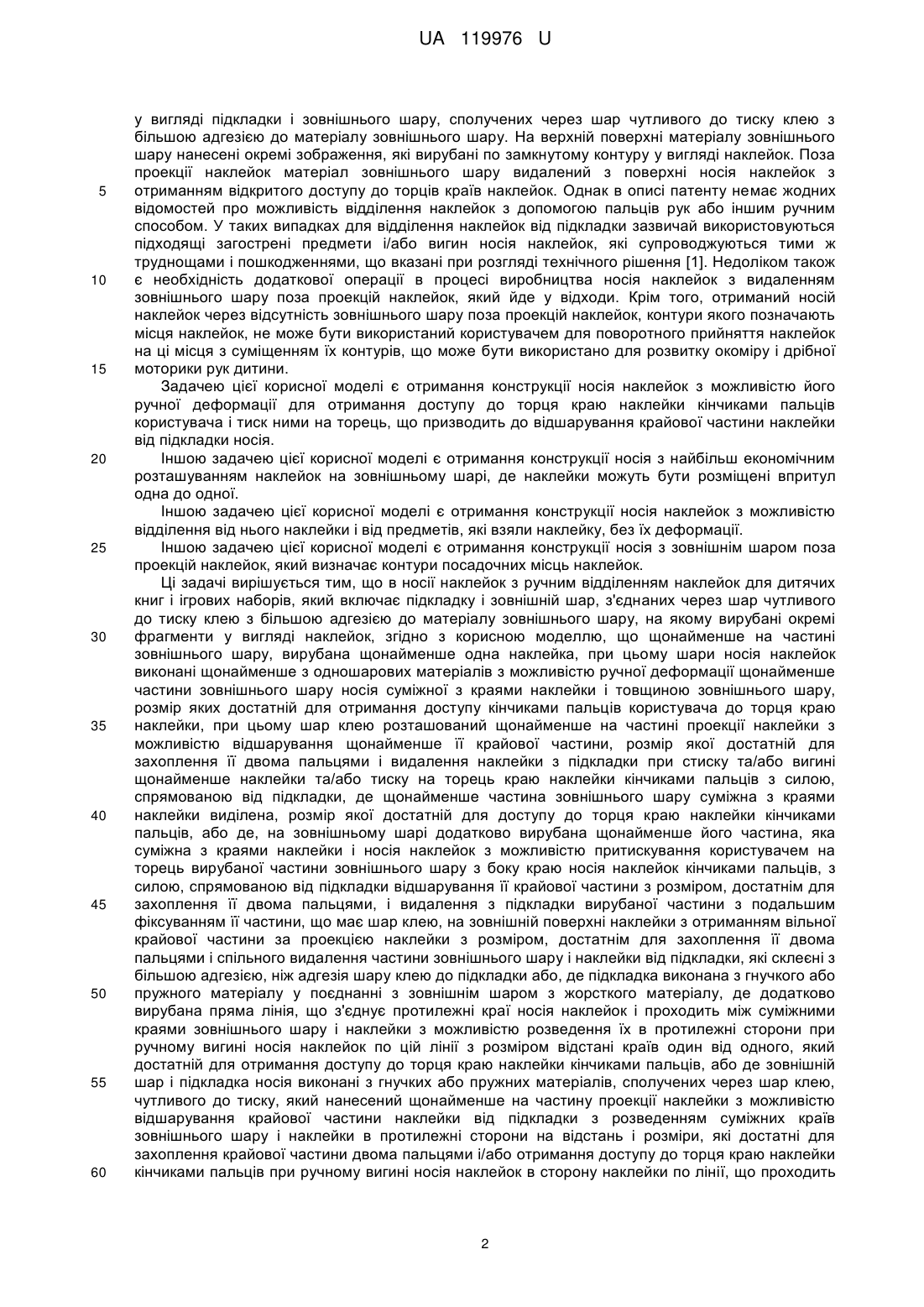

Реферат: Носій наклейок з ручним відділенням наклейок для дитячих книг і ігрових наборів включає підкладку і зовнішній шар, з'єднаних через шар чутливого до тиску клею з більшою адгезією до матеріалу зовнішнього шару, на якому вирубані окремі фрагменти у вигляді наклейок щонайменше на частині зовнішнього шару, вирубана щонайменше одна наклейка. При цьому шари носія наклейок виконані щонайменше з одношарових матеріалів з можливістю ручної деформації. Щонайменше частини зовнішнього шару носія, суміжні з краями наклейки і товщиною зовнішнього шару, розмір яких достатній для отримання доступу кінчиками пальців користувача до торця краю наклейки. При цьому шар клею розташований щонайменше на частині проекції наклейки з можливістю відшарування щонайменше її крайової частини, розмір якої достатній для захоплення її двома пальцями і видалення наклейки з підкладки при стиску та/або вигині щонайменше наклейки та/або тиску на торець краю наклейки кінчиками пальців з силою, спрямованою від підкладки. UA 119976 U (12) UA 119976 U UA 119976 U 5 10 15 20 25 30 35 40 45 50 55 60 Дана корисна модель належить до області поліграфії, зокрема до наклейок із липким шаром на внутрішній поверхні і кольоровим зображенням або декоративним покриттям на зовнішній поверхні, які розміщуються на носії плоскої відформатованої конструкції. Носій може бути використаний в дитячих книгах або ігрових наборах, а також в інших виробах, розрахованих на прийом наклейок. Відомо технічне рішення [1], виконане у вигляді дитячої книги, яка включає листи, з кольоровими зображеннями, що розраховані на прийом наклейок і носій наклейок у вигляді відформатованого листа із гнучкого самоклеючого паперу, виготовленого промисловим способом, який складається з трьох шарів. На верхній поверхні зовнішнього шару аркуша паперу, сполученого через шар клею чутливого до тиску з підкладкою з більшою адгезією до зовнішнього шару, нанесені кольорові зображення, які вирубані по замкнутому контуру у вигляді наклейок. Отримані таким чином наклейки розміщені на підкладці з можливістю від'єднання від неї і після використання поворотного приєднання до неї. Користувач, фіксуючи наклейки на аркушах книги, отримує на них спільні кольорові зображення, цікаві для дитячого сприйняття. Для від'єднання наклейки користувач згинає лист самоклеючого паперу в безпосередній близькості від краю відокремлюваної наклейки. При цьому потрібно чимало спроб, щоб відшарувати крайову частину наклейки, яка достатня для захоплення двома пальцями і видалення наклейки з підкладки носія наклейок. Для дитини ця операція, без допомоги дорослого або придатного загостреного предмета може виявитися не можливою. В результаті, стандартна операція перетворюється на досить важке заняття, яке забирає чимало часу, вимагає спритності і може привести до пошкодження відокремлюваної наклейки і носія наклейок. Це пов'язано з тим, що для відшарування крайової частини наклейки, яка достатня для захоплення її двома пальцями користувач повинен добитися мінімального радіуса вигину підкладки самоклеючого паперу, обмеженої її товщиною, при якому в крайовій частині наклейки, розміщеної на вигині, виникають пружні властивості. Виникаюча при цьому в крайовій частині наклейки відривна сила повинна бути достатньою для подолання адгезії клею, з тим, щоб крайова частина наклейки могла відшаруватися від підкладки. Для того, щоб знайти крайову частину наклейки, де ці умови дотримуються, потрібно чимало спроб, кожна з яких призводить до необоротної деформації у вигляді слідів від вигинів поривів і затертих країв наклейок і носія наклейок. Схожі труднощі і пошкодження наклейок, а також і листів книги повторюються і навіть поглиблюються у випадку, якщо аркуші книги виконані з жорстких матеріалів, що не дозволяє застосувати до них вигин, який полегшує відділення наклейки від аркушів книги. З рівня техніки, також відомо технічне рішення у вигляді рекламного носія [2], що складається з гнучких листів паперу у вигляді зовнішнього шару і підкладки, сполучених через клейовий шар чутливого до тиску клею з більшою адгезією до зовнішнього шару. На верхній поверхні зовнішнього шару нанесені рекламні кольорові зображення, а на внутрішній поверхні кути його країв не містять клею. Від'єднання зовнішнього шару від підкладки з використанням кутових країв, вільних від клею, які захоплюються двома пальцями, не складає труднощів для користувача. Однак застосування при цьому гнучких аркушів паперу призводить до закручування кутів плаката, що не містять клею, що призводить до неестетичного вигляду виробу. Крім того, розглянуте технічне рішення в тому вигляді, в якому воно запропоновано, у вигляді одиничного рекламного плаката не може бути використано як носій, що містить безліч наклейок. Відомо також технічне рішення під назвою "Легко відокремлювана етикетка" [3], де запропонований носій наклейок, що містить безліч наклейок. Конструкція носія включає зовнішній шар і підкладку, сполучених через шар чутливого до тиску клею з більшою адгезією до зовнішнього шару. Зовнішній шар виконаний у вигляді відмежованих наклейок із зображенням на верхній поверхні і клейовою основою на внутрішній стороні, де мітками у вигляді отворів вказані крайові частини наклейок, які покриті порошком нейтралізуючим адгезію клею і призначені для ручного відділення наклейок від підкладки. На підкладці, в проекції країв наклейок нанесені перфоровані лінії. Недоліком розглянутого технічного рішення є те, що воно не може бути використано як носій наклейок з можливістю поворотного прийняття наклейок після їх використання тому, що перед використанням наклейок користувач повинен розділити підкладку по перфораційних лініях, що призводить до її незворотного руйнування. Недоліком, також є відносна складність конструкції наклейок, для отримання якої потрібен порошок нейтралізуючий адгезію на краях наклейок, а також обладнання для нанесення порошку і перфорації на підкладку носія. Найбільш близьким до запропонованої корисної моделі є технічне рішення, використане в патенті [4] під назвою "Активна наклейка в книжці для розмальовки". У патенті представлений носій наклейок плоскої конструкції, що складається з двох шарів, виконаних з гнучких матеріалів 1 UA 119976 U 5 10 15 20 25 30 35 40 45 50 55 60 у вигляді підкладки і зовнішнього шару, сполучених через шар чутливого до тиску клею з більшою адгезією до матеріалу зовнішнього шару. На верхній поверхні матеріалу зовнішнього шару нанесені окремі зображення, які вирубані по замкнутому контуру у вигляді наклейок. Поза проекції наклейок матеріал зовнішнього шару видалений з поверхні носія наклейок з отриманням відкритого доступу до торців країв наклейок. Однак в описі патенту немає жодних відомостей про можливість відділення наклейок з допомогою пальців рук або іншим ручним способом. У таких випадках для відділення наклейок від підкладки зазвичай використовуються підходящі загострені предмети і/або вигин носія наклейок, які супроводжуються тими ж труднощами і пошкодженнями, що вказані при розгляді технічного рішення [1]. Недоліком також є необхідність додаткової операції в процесі виробництва носія наклейок з видаленням зовнішнього шару поза проекцій наклейок, який йде у відходи. Крім того, отриманий носій наклейок через відсутність зовнішнього шару поза проекцій наклейок, контури якого позначають місця наклейок, не може бути використаний користувачем для поворотного прийняття наклейок на ці місця з суміщенням їх контурів, що може бути використано для розвитку окоміру і дрібної моторики рук дитини. Задачею цієї корисної моделі є отримання конструкції носія наклейок з можливістю його ручної деформації для отримання доступу до торця краю наклейки кінчиками пальців користувача і тиск ними на торець, що призводить до відшарування крайової частини наклейки від підкладки носія. Іншою задачею цієї корисної моделі є отримання конструкції носія з найбільш економічним розташуванням наклейок на зовнішньому шарі, де наклейки можуть бути розміщені впритул одна до одної. Іншою задачею цієї корисної моделі є отримання конструкції носія наклейок з можливістю відділення від нього наклейки і від предметів, які взяли наклейку, без їх деформації. Іншою задачею цієї корисної моделі є отримання конструкції носія з зовнішнім шаром поза проекцій наклейок, який визначає контури посадочних місць наклейок. Ці задачі вирішується тим, що в носії наклейок з ручним відділенням наклейок для дитячих книг і ігрових наборів, який включає підкладку і зовнішній шар, з'єднаних через шар чутливого до тиску клею з більшою адгезією до матеріалу зовнішнього шару, на якому вирубані окремі фрагменти у вигляді наклейок, згідно з корисною моделлю, що щонайменше на частині зовнішнього шару, вирубана щонайменше одна наклейка, при цьому шари носія наклейок виконані щонайменше з одношарових матеріалів з можливістю ручної деформації щонайменше частини зовнішнього шару носія суміжної з краями наклейки і товщиною зовнішнього шару, розмір яких достатній для отримання доступу кінчиками пальців користувача до торця краю наклейки, при цьому шар клею розташований щонайменше на частині проекції наклейки з можливістю відшарування щонайменше її крайової частини, розмір якої достатній для захоплення її двома пальцями і видалення наклейки з підкладки при стиску та/або вигині щонайменше наклейки та/або тиску на торець краю наклейки кінчиками пальців з силою, спрямованою від підкладки, де щонайменше частина зовнішнього шару суміжна з краями наклейки виділена, розмір якої достатній для доступу до торця краю наклейки кінчиками пальців, або де, на зовнішньому шарі додатково вирубана щонайменше його частина, яка суміжна з краями наклейки і носія наклейок з можливістю притискування користувачем на торець вирубаної частини зовнішнього шару з боку краю носія наклейок кінчиками пальців, з силою, спрямованою від підкладки відшарування її крайової частини з розміром, достатнім для захоплення її двома пальцями, і видалення з підкладки вирубаної частини з подальшим фіксуванням її частини, що має шар клею, на зовнішній поверхні наклейки з отриманням вільної крайової частини за проекцією наклейки з розміром, достатнім для захоплення її двома пальцями і спільного видалення частини зовнішнього шару і наклейки від підкладки, які склеєні з більшою адгезією, ніж адгезія шару клею до підкладки або, де підкладка виконана з гнучкого або пружного матеріалу у поєднанні з зовнішнім шаром з жорсткого матеріалу, де додатково вирубана пряма лінія, що з'єднує протилежні краї носія наклейок і проходить між суміжними краями зовнішнього шару і наклейки з можливістю розведення їх в протилежні сторони при ручному вигині носія наклейок по цій лінії з розміром відстані країв один від одного, який достатній для отримання доступу до торця краю наклейки кінчиками пальців, або де зовнішній шар і підкладка носія виконані з гнучких або пружних матеріалів, сполучених через шар клею, чутливого до тиску, який нанесений щонайменше на частину проекції наклейки з можливістю відшарування крайової частини наклейки від підкладки з розведенням суміжних країв зовнішнього шару і наклейки в протилежні сторони на відстань і розміри, які достатні для захоплення крайової частини двома пальцями і/або отримання доступу до торця краю наклейки кінчиками пальців при ручному вигині носія наклейок в сторону наклейки по лінії, що проходить 2 UA 119976 U 5 10 15 20 25 30 35 40 45 50 55 60 через її проекцію або тиску кінчиками пальців на торець наклейки, або де підкладка і зовнішній шар носія виконаний з жорсткого, гнучкого або пружного матеріалу з товщиною зовнішнього шару не більше товщини шару клею при розташуванні якого щонайменше суміжні крайові частини зовнішнього шару і наклейки вільні від шару клею з можливістю розведення їх країв в протилежні сторони при ручному вигині носія наклейок та/або стисненні користувачем крайових частин зовнішнього шару та наклейки або наклейки першим кінчиком пальця із зменшенням їх товщини на товщину шару клею і підняття протилежної крайової частини наклейки над увігнутою до підкладки другим кінчиком пальця користувача крайової частини зовнішнього шару з розміром відстані їх країв один від одного, яка достатня для отримання доступу до торця краю наклейки першим кінчиком пальця, де як матеріал підкладки, представлений двошаровий жорсткий, гнучкий або пружний целюлозно-паперовий матеріал, у вигляді листа паперу або картону відповідної щільності і товщини, покритий з внутрішньої сторони антиадгезивною плівкою для ламінації способом гарячої ламінації, де як жорсткий, гнучкий або пружний матеріал зовнішнього шару використовують жорсткий, гнучкий або пружний целюлознопаперовий матеріал у вигляді листа паперу або картону відповідної щільності і товщини, або де підкладка виконана з гнучких або пружних матеріалів, а зовнішній шар виконаний з матеріалів щонайменше одношарових, гнучких або пружних з можливістю поперечного стиснення першим кінчиком пальця крайових частин зовнішнього шару і наклейки або наклейки зі зменшенням їх товщини і розтягуванням зі збільшенням товщини торця протилежного краю наклейки над притиснутим до підкладки другим кінчиком пальця краєм зовнішнього шару з розведенням їх країв на відстань з розмірами, які достатні для отримання доступу до розтягнутого торця краю наклейки першим кінчиком пальця, де як зовнішній шар з можливістю поперечного стиснення представлений двошаровий матеріал у вигляді склеєних жорсткого, гнучкого або пружного целюлозно-паперового матеріалу у вигляді листа паперу або картону відповідної щільності і товщини і шару спіненого на полімерній основі ізолону, де як зовнішній шар з можливістю поперечного стиснення в поєднанні з підкладкою, виконаною з гнучкого матеріалу через шар клею, чутливого до тиску, представлений ізолон НСЕ самоклеючий у вигляді стрічки на спіненій, полімерній основі, покритої гнучким папером з зовнішньої сторони і клеєм, чутливим до тиску, з внутрішньої сторони, який покритий антиадгезивним гнучким папером або плівкою, де на верхній поверхні зовнішнього матеріалу, друкарським способом нанесений фарбувальний склад у вигляді кольорових зображень або декоративного покриття або на верхній поверхні зовнішнього матеріалу у вигляді декоративного покриття нанесена способом гарячої ламінації металева фольга, де наклейки на зовнішньому шарі мають вільну або задану форму у вигляді геометричних Фігур, трикутників, багатокутників, кіл, еліпсів і т.п. при цьому шар клею розташований з відступом від країв наклейки та/або країв зовнішнього шару з вільними від шару клею у цих шарах крайових частин, розмір яких достатній для взяття їх двома пальцями, де як клей, чутливий до тиску, використаний клей, що являє собою водну дисперсію акрилату з найменуванням: клей хімконтакт-акриловий ТУ У 24.6-2558309112-006: 2006 і шар клею на внутрішній стороні зовнішнього шару нанесений способом трафаретного друку у вигляді окремих елементів щонайменше одного розміру і форми, точками, штрихами, лініями або з утворенням з них полів із заданою щільністю, при цьому наклейки вирубані з використанням форми, яка містить ножі, що вирубають наклейки, і преса. Носій наклейок пояснюється кресленнями. На Фіг. 1а, 1б, представлений спрощений носій наклейок з одною наклейкою, на якому віддалена частина зовнішнього шару, вигляд зверху і в розрізі вигляд збоку. На Фіг. 2а, 2б, 2в, представлений спрощений носій з одною наклейкою, вигляд зверху, в розрізі вигляд збоку і деформований вигином з мінімально можливим радіусом. На Фіг. 3а, 3б, 3в, 3г, представлений спрощений носій наклейок з одною наклейкою, вигляд зверху, в розрізі вигляд збоку, деформований вигином не суттєво і деформований вигином значно. На Фіг. 4а, 4б, 4в, представлений спрощений носій наклейок з одною наклейкою, вигляд зверху, в розрізі вигляд збоку і деформований стисненням з вигином наклейки і зовнішнього шару. На Фіг. 5а, 5б, 5в, представлений спрощений носій наклейок з одною наклейкою, вигляд зверху, в розрізі вигляд збоку і деформований стисненням наклейки і зовнішнього шару. У загальному випадку, носій наклейок являє собою плоский відформатований багатошаровий лист матеріалу, що включає підкладку, зовнішній шар і шар чутливого до тиску клею, що їх розділяє. При цьому шар клею має більшу адгезію до матеріалу зовнішнього шару. На верхній поверхні зовнішнього шару нанесено декоративне покриття або окремі зображення, які вирубані по замкнутому контуру з отриманням окремих фрагментів різної форми у вигляді 3 UA 119976 U 5 10 15 20 25 30 35 40 45 50 55 60 наклейок. Суттєвим є те, що зовнішній шар і підкладка носія наклейок виконані з матеріалів, які мають можливість ручної деформації щонайменше частини зовнішнього шару носія суміжного з краями відокремлюваної наклейки, де розміри деформованого зовнішнього шару і його товщина повинні бути достатні для отримання доступу кінчиками пальців до торця краю відокремлюваної наклейки. При цьому шар клею, розташований щонайменше в частині проекції наклейки, має адгезію щонайменше в крайовій частині наклейки, яка достатня для відшарування її від підкладки, захоплення її користувачем двома пальцями і видалення наклейки з підкладки при ручному вигині щонайменше відокремлюваної наклейки та/або тиску на торець її краю кінчиками пальців з силою, спрямованою від підкладки. Застосовані матеріали в конструкції носія наклейок їх фізичні властивості, конструктивні розміри і адгезія шару клею до підкладки носія наклейок визначають конкретні способи ручної деформації носія наклейок в цілому або його частин, які призводять до отримання доступу кінчиків пальців користувача до торця країв наклейки. Розглянемо ці способи деформації. На Фіг. 1а вигляд зверху, представлена спрощена конструкція носія наклейок 1, на Фіг. 1б - в розрізі по лінії А, А1 вигляд з боку. Конструкції носія наклейок 1 (Фіг. 1а) складається із зовнішнього шару 3 з одною прямокутною наклейкою 2, вирубаною на його частині. Також на частині зовнішнього шару 3 вирубана прямокутна ділянка 4, краї якої збігаються з краями наклейки 2 і протилежними краями носія наклейок 1. Ділянка 4 зовнішнього шару 3 може бути видалена з підкладки 6 в процесі виробництва носія наклейок 1 або залишена для подальшого видалення її при експлуатації носія наклейок 1. В цьому випадку, краї ділянки 4, як це показано на Фіг. 1а, повинні збігатися з протилежними краями носія 1, для отримання відкритого доступу кінчиками пальців користувача до торця країв зовнішнього шару 3, який міститься у межах ділянки 4. На Фіг. 1б представлений носій наклейок 1, вигляд збоку в розрізі по лінії А, А1, який включає зовнішній шар 3 з виділеною ділянкою 4, підкладку 6 і шар клею 5, чутливого до тиску, який розташований між внутрішньою поверхнею зовнішнього шару 3 і антиадгезивним покриттям на внутрішній стороні підкладки 6 (на Фіг. 1б, не показано) з більшою адгезією до зовнішнього шару 3. На місці віддаленої ділянки 4 зовнішнього шару 3 розміщені кінчики пальців 7 користувача з доступом ними до торця краю наклейки 2, де розміри віддаленої ділянки 4 і товщина зовнішнього шару 3 достатні для отримання цього доступу. Це дає можливість користувачу зробити тиск кінчиками пальців 7 на торець краю наклейки 2 з результуючою силою F, спрямованою під кутом від підкладки 6, достатньої для відшарування щонайменше крайової частини наклейки 2 для захоплення її двома пальцями і видалення з підкладки 6 носія наклейок 1. Результуюча сила F, визначається векторним складанням двох сил, відривної сили F1, що подолає адгезію шару клею 5, і яка спрямована під прямим кутом від площини наклейки 2 і притискної сили F2, яка забезпечує необхідне тертя для зчеплення кінчиків пальців 7 з торцем країв наклейки 2, і яка спрямована від краю наклейки 2 уздовж її площини, що дозволяє користувачу докласти відривну силу F1 до торця краї наклейки 2, подолати адгезію шару клею 5 від підкладки 6 і відшарувати її крайову частину від підкладки 6. Іншою мовою, надійність зчеплення визначається силою тертя, яка залежить від притискної сили F2 і площі контакту кінчиків пальців 7 з торцем краю наклейки 2. Чим більша ця площа, тим менша для цього потрібна притискна сила F2. Як видно з Фіг. 1б, кінчики пальців 7 користувача впираються в підкладку 6, що обмежує доступ ними до торця краю наклейки 2, а значить і площі контакту з ним. Для досягнення необхідного зчеплення при недостатній площі контакту з кінчиками пальців 7 з торцем країв наклейки 2, користувач змушений збільшувати тиск кінчиками пальців 7 на торець країв наклейки 2, а значить притискну силу F2, що може призвести до пошкодження наклейки 2 у вигляді потертості і поривів. Щоб уникнути цього, слід збільшити товщину наклейки 2, використовувати матеріали для зовнішнього шару 3, стійкі до механічних пошкоджень або зменшити адгезію шару клею 5 до підкладки 6. В останньому випадку підбором властивостей клею і/або способом його нанесення на наклейку 2, можна зменшити його адгезію до підкладки 6, а значить відривну силу F1, пов'язану з нею притискну силу F2 і ризик пошкодження наклейки 2. При цьому адгезія шару клею 5 повинна бути достатньою, щоб виключити мимовільне відділення наклейки 2 при зберіганні, транспортуванні та експлуатації. Перед описаним вище відділенням наклейки 2 від підкладки 6, якщо ділянка 4 зовнішнього шару 3 не виділена у виробничому циклі носія наклейок 1, користувач на початку відокремлює її від підкладки 6. Для цього користувач, використовує наявний доступ до торця краю ділянки 4 кінчиками пальців з боку протилежних країв носія 1 необмеженого підкладкою 6. Це полегшує відшарування за допомогою кінчиків пальців 7 крайової частини вирубаної ділянки 4, захоплення її двома пальцями і видалення її з підкладки 6. Отриманий при цьому доступ до торця країв наклейки 2 використовується користувачем для відокремлення її від підкладки 6 за допомогою кінчиків пальців 7 описаним вище способом. Якщо виникають труднощі при 4 UA 119976 U 5 10 15 20 25 30 35 40 45 50 55 відділенні наклейки 2 від підкладки 6, наприклад, через недостатню товщину краю наклейки 2 в силу анатомічних відмінностей пальців рук різних користувачів, то для відділення наклейки 2, може використовуватися відокремлена ділянка 4, на внутрішній поверхні якої є шар клею 5. Для цього користувач, фіксує частину відокремленої ділянки 4 її клейовою поверхнею на зовнішній поверхні наклейки 2, яка має адгезію більшу, ніж адгезія клейової поверхні наклейки 2 до підкладки 6. Отримана вільна крайова частина ділянки 4 за проекцією наклейки 2 використовується користувачем для захоплення її двома пальцями, і в силу меншої адгезії наклейки 2 до підкладки 6, відокремлення її від неї. Розглянута конструкція носія наклейок 1 не критична до фізичних властивостей матеріалів зовнішнього шару 3 і підкладки 6, які визначають можливість їх ручної деформації. Працездатність її в основному визначається конструктивними розмірами носія наклейок 1 наклейки 2 і правильно вибраною адгезією шару клею 5 до зовнішньої поверхні наклейки 2 до підкладки 6. Після відділення наклейки 2 від підкладки 6 вона може бути використана користувачем (дитиною) для фіксування на поверхні предметів або виробів у вигляді дитячих книг і наборів, де аркуші книги і окремі аркуші наборів, призначені для прийому наклейок, які мають кольорові зображення, що утворюють із зображеннями наклейок спільні зображення, цікаві для дитячого сприйняття. По закінченні гри або занять наклейка 2 може бути повернута дитиною на своє місце на носій наклейок 1, контури якого позначені краями зовнішнього шару 3, де містилася наклейка 2. При цьому розвивається окомір і дрібна моторика рук дитини. Нижче розглядаються конструкції носіїв наклейок, які використовують різні види ручної деформації. Визначимо вимоги до фізичних властивостей матеріалів, які застосовуються в конструкціях носія наклейок, розглянутих нижче. Зовнішній шар залежно від конструкції носія наклейок може виконуватися щонайменше одношаровим, з жорстких, гнучких або пружних матеріалів, а також з можливістю поперечного стиснення. Підкладка може виконуватися з жорстких, гнучких або пружних матеріалів. Визначимо реакцію зазначених матеріалів після впливу на них ручної деформації вигином і/або поперечним стиском. Жорсткі матеріали це матеріали, які не піддаються вигину. Гнучкі матеріали це матеріали, які після вигину самостійно не відновлюють первинну форму. Пружні матеріали це матеріали, які після вигину повертають первинну форму. Поперечно стисні матеріали це матеріали, які після тиску на їх поверхню кінчиками пальців, змінюють свою товщину з відновленням її до первісної при знятті тиску. На Фіг. 2а вигляд зверху, на Фіг. 2б в розрізі лінії А, А1 вигляд збоку, на Фіг. 2в, представлена деформована вигином спрощена конструкції носія наклейок 8. Конструкція носія наклейок 8 включає зовнішній шар 3 з одною прямокутною наклейкою 2, вирубаною на його частині (Фіг. 2а). Зовнішній шар 3 розміщений на підкладці 6, через шар клею 5, чутливого до тиску з більшою адгезією до зовнішнього шару 3 (Фіг. 2б). При цьому зовнішній шар 3 і підкладка 6 виконані з гнучких матеріалів, що дозволяють застосувати до носія наклейок 8 ручний вигин з мінімально можливим радіусом, обмеженим товщиною підкладки 6 (Фіг. 2в). При такому радіусі вигину, гнучкий матеріал зовнішнього шару 3 може забезпечити відривну силу, яка визначається достатніми пружними властивостями суміжних крайових частин зовнішнього шару 3 і наклейки 2 в них адгезії шару клею 5 до підкладки 6. Це призводить до відшаровування зазначених крайових частин від підкладки 6, яке супроводжується розведенням їх в протилежні сторони з отриманням користувачем повного доступу до торця краю наклейки 2 своїми кінчиками пальців 7 (Фіг. 2в). При цьому відшарована крайова частина зовнішнього шару 3 менша розміром і ближча до підкладки 6 за рахунок того, що зовнішній шар 3, на відміну від наклейки 2 на лінії вигину має цільні ділянки, які компенсують пружні властивості крайової частини зовнішнього шару 3, суміжного з наклейкою 2. Як і в конструкції носія наклейок 1, товщина торця краю наклейки 2 повинна бути достатня, щоб забезпечити необхідну площу контакту з кінчиками пальців 7 користувача. Вигин носія наклейок 8 дозволяє отримати повний доступ для кінчиків пальців 7 користувача до торця країв наклейки 2 тому, що кінчики пальців 7 не впираються в підкладку 6. При цьому збільшується площа контакту кінчиків пальців 7 з торцем краю наклейки 2 і мається початкове відшарування крайових частин наклейки 2 і зовнішнього шару 3. Це дозволяє користувачу при відшаруванні крайової частини наклейки 2 від підкладки 6, достатньої для захоплення її двома пальцями при тій же відривній силі F1, яка долає адгезію шару клею 5, знизити притискну силу F2, а значить і ризик пошкодити матеріал наклейки 2. На Фіг. 3а вигляд зверху, на Фіг. 3б в розрізі по лінії А, А1 вигляд збоку і на Фіг. 3в, 3г представлена деформована вигином конструкція носія наклейок 9, яка складається з тих самих конструктивних елементів як і в попередніх конструкціях з тією відмінністю, що зовнішній шар 3 виконаний з пружних матеріалів у поєднанні з підкладкою 6, виконаною з пружних або гнучких 5 UA 119976 U 5 10 15 20 25 30 35 40 45 50 55 60 матеріалів, що дозволяють користувачу вручну, призвести вигин носія наклейок 9 по лінії, що проходить поблизу краю наклейки 2 (Фіг. 2в, 2г.). Вигнута наклейка 2, внаслідок пружних властивостей матеріалу зовнішнього шару 3, прагне повернутися до вихідної форми. При цьому виникає відривна сила F1, яка при перевищенні адгезії шару клею 5 призводить до відшарування крайової частини наклейки 2 від зігнутої підкладки 6. На відміну від конструкції носія наклейок 8, за рахунок застосування як зовнішнього шару 3 в носії наклейок 9 матеріалів з пружними властивостями, відшарування крайових частин наклейки 2 не вимагає максимального вигину, який супроводжується мінімально можливим радіусом вигину. Вже при незначному вигині носія наклейок 9 (Фіг. 3в.) за рахунок пружності матеріалу зовнішнього шару 3, в суміжних крайових частинах зовнішнього шару 3 і наклейки 2 виникає відривна сила, яка перевищує адгезію шару клею 5 і вони відшаровуються від підкладки 6 з отриманням доступу до торця краю наклейки 2 кінчиками пальців 7 користувача. Тиском на торець краю наклейки 2 користувач може відшарувати крайову частину наклейки 2 до розміру, яка достатня для захоплення її двома пальцями 7 і видалення наклейки 2 з підкладки 6. Зазначений розмір крайової частини наклейки 2 на відміну від конструкції носія 8, де такої можливості немає, користувач може отримати, продовжуючи згинати носій наклейок 9 (Фіг. 3г), що збільшує відривну силу в крайовій частині наклейки 2 і зовнішнього шару 3, яка відшаровує крайову частину наклейки 2 до необхідного розміру, який достатній для захоплення її користувачем двома пальцями 7. При цьому отримане відшарування крайової частини наклейки 2 не вимагає тиску на її торець кінчиками пальців 7, що знижує ризик необоротної деформації наклейки 2 і знімає вимогу до товщини її краю. На Фіг. 4а вигляд зверху, на Фіг.4б в розрізі лінії А, А1 вигляд збоку і на Фіг. 4г з зовнішнім шаром деформованим тиском, представлений спрощений носій наклейок 10. Конструкції носія наклейок 10 має ті ж конструктивні елементи, що і в вище описаних конструкціях носіїв наклейок, а саме зовнішній шар 3, на якому вирубана наклейка 2 (Фіг. 4а), та який через шар клею 5, чутливого до тиску, з'єднаний з підкладкою 6, при цьому шар клею 5 має більшу адгезію до зовнішнього шару 3, ніж до підкладки 6. Суттєвим є те, що шар клею 5 має максимально можливу товщину, яка для трафаретного друку досягає 500 мікрон, що достатня для працездатності носія наклейок 10. Шар клею 5 наноситься у вигляді опори всередині наклейки 2 з крайовими частинами зовнішнього шару 3 і наклейки 2 вільними від шару клею 5 (Фіг. 4б). Зовнішній шар 3 виконаний з гнучких або переважно з пружних матеріалів, з товщиною не більше товщини шару клею 5. При натисканні користувачем кінчиками пальців 7, наприклад великим кінчиком пальця на крайові частини зовнішнього шару 3 і/або наклейки 2, вільних від шару клею 5, користувач згинає їх до упору в підкладку 6 із зменшенням їх товщини на товщину шару клею 5, як показано на (Фіг. 4в). При цьому за рахунок пружних властивостей матеріалу наклейки 2, її протилежна крайова частина піднімається над площиною носія 10, відкриваючи доступ до торця краю наклейки 2. Якщо, товщина піднятого торця краю наклейки 2 не достатня для доступу до нього кінчиками пальців 7, то користувач може продовжити деформувати носії наклейок 10, але іншу його частину. Стискаючи, наприклад вказівним кінчиком пальця, крайову частину зовнішнього шару 3, суміжну з крайовою частиною наклейки 2, яка піднята над площиною носія наклейок 10 користувач, зменшує її товщину на товщину шару клею, тим самим додатково збільшує доступ до торця краю наклейки 2 вказівного пальця. Крім того, оскільки зовнішній шар 3 і підкладка 6 виконані з гнучких або пружних матеріалів, то користувач при необхідності має можливість скористатися ще одним видом деформації, ручним вигином носія наклейок 10 за аналогією з вигином носія наклейок 8 (Фіг. 3б, 3в), що також збільшує доступ до торця краю наклейки 2. На Фіг. 5а вигляд зверху, на Фіг. 5в в розрізі по лінії А, А1 вигляд збоку і на Фіг. 5в з зовнішнім шаром, деформованим стисканням, представлений спрощений носій наклейок 11. Конструкції носія наклейок 11 має також ті ж самі конструктивні елементи, які вже розглянуті вище і включає зовнішній шар 3, на якому вирубана наклейка 2 (Фіг. 5а). Зовнішній шар 3 через шар клею 5, чутливого до тиску, з'єднаний з підкладкою 6 з більшою адгезію, ніж до підкладки 6 (Фіг. 5б). Суттєвим є те, що зовнішній шар 3 виконаний з матеріалів щонайменше одношарових гнучких або пружних з можливістю поперечного стиснення в поєднанні з підкладкою 6, виконаною з гнучких або пружних матеріалів. Користувач кінчиками пальців 7 (Фіг. 5в), наприклад кінчиком великого пальця стискає суміжні крайові частини наклейки 2 і зовнішнього шару 3 до упору в підкладку 6 і зменшує товщину їх країв. За рахунок пружних властивостей матеріалу наклейки 2 крайова частина наклейки 2, протилежна стисній, піднімається над площиною носія наклейок 11, відкриваючи доступ до розтягнутого торця краю наклейки 2. Далі користувач стискаючи, наприклад кінчиком вказівного пальця крайову частину зовнішнього шару 3, суміжну з піднятою крайовою частиною наклейки 2, збільшує доступ до її розтягнутого торця 6 UA 119976 U 5 10 15 20 25 30 35 40 45 50 55 60 на товщину стисненого зовнішнього шару 3. Одночасно кінчиками пальців іншої руки користувач може тиснути в підкладку 6, що згинає носій наклейок 11 по лінії, що проходить через проекцію наклейки 2 (на Фігурах не показано). За рахунок пружних властивостей зовнішнього шару 3 в крайовій частині наклейки 2 виникає відривна сила, яка долає адгезію шару клею 5 до підкладки 6. При цьому крайова частина наклейки 2 відшаровується від підкладки 6 з отриманням доступу до неї з боку її внутрішньої поверхні. Вказівним пальцем 7 користувач чіпляє знизу крайову частину наклейки 2 і відшаровує її до розміру, достатнього для захоплення її двома пальцями з наступним відділенням наклейки 2 від підкладки 6. Кожен розглянутий етап з використанням ручної деформації тієї чи іншої частини носія наклейок 11 по отриманню доступу до торця крайової частини наклейки 2 кінчиками пальців 7 користувач може використовувати окремо, комбіновано або все разом в залежності від необхідного доступу до краю наклейки 2 і технічної можливості, закладеної в конструкції носія наклейок 11. Так, наприклад, носій наклейок 8 (Фіг. 2а, 2б, 2в.) і носій наклейок 9 (Фіг. 3а, 3б, 3в.) із зовнішнім шаром 3, виконані з жорстких матеріалів не мають технічної можливості деформуватися вигином. Для отримання такої можливості в конструкції носія наклейок 8 або 9 підкладку 6 виконують з гнучкого або пружного матеріалу, а на зовнішньому шарі 3, який виконаний з жорсткого матеріалу додатково вирубують пряму лінію 12 позначену пунктиром. Вирубана лінія 12 з'єднує краї носія наклейок 8 і 9, і проходить між суміжними краями зовнішнього шару 3 і наклейки 2. По цій лінії користувач згинаючи вручну підкладку 6 носіїв наклейок 8 і 9, розводить суміжні краї зовнішнього шару 3 і наклейки 2 в протилежні сторони з отриманням доступу до торця краю наклейки 2 кінчиками пальців 7, як показано на Фіг. 2в, 3в, 3г. Видалення наклейки 2 з підкладки 6 проводиться аналогічно з розглянутими випадками. У практичній реалізації носіїв наклейок як матеріали з розглянутими фізичними властивостями застосовувалися матеріали, які в основному використовуються в поліграфічному виробництві. Для матеріалу підкладки використовувався жорсткий, гнучкий або пружний целюлозно-паперовий матеріал у вигляді листа паперу або картону відповідної щільності і товщини, покритий з внутрішньої сторони антиадгезивною плівкою для ламінації способом гарячої ламінації. Як зовнішній шар використовувався жорсткий, гнучкий або пружний целюлозно-паперовий матеріал у вигляді листа паперу або картону відповідної щільності і товщини. При цьому слід враховувати, що зазначені фізичні властивості матеріалів визначаються також конструктивними розмірами носіїв наклейок. Так наклейки в своєму розмірі можуть бути гнучкими, а у розмірі своєї крайових частин мати пружні властивості, які достатні для подолання адгезії шару клею у них до підкладки. При виборі клею слід враховувати, що адгезія клею до волокнистого целюлозно-паперового матеріалу зовнішнього шару істотно більша, ніж до ламінованої плівкою гладкої поверхні підкладки. Крім того, клей повинен бути таким, який може бути застосований у вигляді розчину такої в'язкості, яка необхідна для нанесення клею на зовнішній шар трафаретним друком, в окремих випадках, з товщиною шару, яка доходить до 500 мікрон. Оскільки, ці властивості характерні для більшості чутливих до тиску адгезивів, правильний вибір клею для фахівця в даній області не складає труднощів. З урахуванням сказаного як клей, чутливий до тиску, використовувався клей, що являє собою водну дисперсію акрилату з найменуванням: клей хімконтакт-акриловий ТУ У 24.62558309112-006: 2006. Легкість, з якою наклейка разом з липким шаром клею може бути видалена з ламінованої поверхні підкладки, обумовлена відривною силою відділення субстрату від підкладки, яка може варіюватися залежно від різних параметрів, до яких належать якість антиадгезивного покриття, нанесеного на підкладку і властивість клею. Крім того, існує значна кількість причин, що впливають на відділення наклейки від підкладки, зокрема товщина, займана площа і місце розташування шару клею на внутрішній поверхні наклейки. Так, наприклад, шар клею може бути нанесений на внутрішні сторони зовнішнього шару наклейки, у вигляді окремих елементів, щонайменше одного розміру і форми, крапками, штрихами, лініями або з утворенням з них полів з заданою щільністю, від яких залежить адгезія шару клею до підкладки. Змінюючи кількість і місцеположення окремих елементів на внутрішній поверхні наклейки можна варіювати відривну силу шару клею, а там, де крайові частини наклейки вільні від шару клею, відривна сила від підкладки дорівнює нулю, що полегшує користувачу ручне відділення наклейки від підкладки. При здійсненні корисної моделі на практиці площа зовнішнього шару і наклейки покрита адгезивом, зазвичай на (30-50)% від загальної площі, що достатньо для працездатності виробу з одного боку, з іншого боку дозволяє виключити мимовільне відділення наклейки від підкладки при зберіганні і експлуатації виробу. При цьому існує значна економія у витраті клею. Існує також економія матеріалів в деяких запропонованих конструкціях носіїв наклейок за рахунок можливості розміщення наклейок впритул один до одного на зовнішньому шарі носія наклейок. Як зовнішній шар з можливістю поперечного стиснення в носії наклейок можливо 7 UA 119976 U 5 10 15 20 25 30 35 40 45 50 використовувати двошаровий матеріал у вигляді склеєних жорсткого, гнучкого або пружного целюлозно-паперових матеріалів у вигляді листа паперу або картону відповідної щільності і товщини, і шару спіненого на полімерній основі ізолона, який має можливість поперечного стиснення і типографського друку на ньому. Так на практиці як заготовки для носія наклейок з зовнішнім шаром з можливістю поперечного стиснення в поєднанні з підкладкою, виконаною з гнучкого матеріалу використовувався, ізолон НСЕ самоклеючий, який випускається промисловістю. Він являє собою стрічку на спіненій полімерній основі, покриту гнучким папером з зовнішньої сторони з можливістю типографського друку на ньому і клеєм, чутливим до тиску, з внутрішньої сторони, із захистом цього липкого шару антиадгезивним гнучким папером або плівкою. При натисканні кінчиками пальців на поверхню такого матеріалу, який лежить на твердій поверхні, за рахунок пористої структури ізолона матеріал стискається зі зменшенням поперечного розміру від 2 мм до 0,5 мм, тієї ділянки, на яку користувач тисне кінчиками пальців. При лінійних розмірах матеріалу приблизно 1,5-2 см, що відповідає переважному розміру наклейок, його крайова частина, яка протилежна стисній, за рахунок пружних властивостей матеріалу, які виявляються в цьому розмірі, збільшує товщину свого краю, розтягуючи пористу структуру ізолона. У випадках, де розмір матеріалу ближче до найменшого значення наклейки в крайовій частині матеріалу, за рахунок її пружних властивостей, додатково виникає відривна сила, яка долає адгезію клею до підкладки. При цьому відбувається відшарування крайової частини цього матеріалу від підкладки з підняттям її краю над площиною його підкладки. Доступ, який відкривається до торця краю матеріалу з розміром 2 мм, достатній для кінчиків пальців користувача з тим, щоб мати можливість тиском на нього під кутом від підкладки відокремити матеріал від його підкладки. Виготовлення носія наклейок починають з визначення його призначення, наприклад використання в дитячих книжках або ігрових наборах з гнучкими, пружними або жорсткими листами до яких фіксуються наклейки. Далі підбираються матеріали з необхідною фактурою і клей чутливий до тиску. Вирішуються дизайнерські задачі за вибором розмірів, форм і кількістю наклейок, а також зображень на них і з урахуванням фізичних властивостей матеріалів підбирається конструкція носія наклейок. Після цих заходів переходять до виробничого етапу. При цьому порядок технологічних операцій з виробництва носія наклейок в умовах поліграфічного підприємства полягає в наступному. На верхній стороні вибраного матеріалу для зовнішнього шару, виконаного з целюлозно-паперового матеріалу або ізолона НСЕ друкарським способом наносять фарбувальний склад у вигляді окремих кольорових зображень або декоративного покриття. Декоративне покриття на целюлозно-паперовий матеріал також може бути нанесено і металевою фольгою способом гарячої ламінації за допомогою ламінатора. Далі виготовляється двошарова підкладка того ж формату, що і зовнішній шар, для чого целюлознопаперовий матеріал ламінується антиадгезивною плівкою способом гарячої ламінації. На внутрішній стороні зовнішнього шару, виконаного з целюлозно-паперового матеріалу, за допомогою трафаретного друку наносять шар клею, чутливого до тиску, який на виході трафаретного верстата накривають ламінованою поверхнею підкладки. За допомогою преса і форми, які повторюють форми наклейок і містять ножі, які вирубують на зовнішньому шарі целюлозно-паперового матеріалу або ізолона НСЕ наклейки заданої форми, що фіксовані до підкладки клеєм, чутливим до тиску. Отриманий носій наклейок форматують відповідно до листів книги і скріплюють разом з ними в єдиний книжковий блок або вкладають в ігрові набори. Таким чином, запропонований ряд конструкцій носіїв наклейок, які можна використовувати у виробах, призначених для прийому наклейок. Істотним є ручне відділення і приєднання наклейок до носія наклейок, і до виробів, що полегшує користування ними дітьми. Джерела інформації: 1. Дитяча книжка "Знайди відмінності, з наклейками", ТОВ "Видавництво Глорія", 03047 г. Київ, пр. Перемоги д. 50, свідоцтво ДК № 4 658 25.11.2013 г. Сайт: http://books.qloria.net 2. Патент США 2264628, 1939 рік. 3. Патент США 4671003, 1987 рік. 4. Патент США 5269601, 1993 рік. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Носій наклейок з ручним відділенням наклейок для дитячих книг і ігрових наборів, який включає підкладку і зовнішній шар, з'єднаних через шар чутливого до тиску клею з більшою адгезією до матеріалу зовнішнього шару, на якому вирубані окремі фрагменти у вигляді наклейок, який відрізняється тим, що щонайменше на частині зовнішнього шару, вирубана щонайменше одна наклейка, при цьому шари носія наклейок виконані щонайменше з 8 UA 119976 U 5 10 15 20 25 30 35 40 45 50 55 одношарових матеріалів з можливістю ручної деформації щонайменше частини зовнішнього шару носія, суміжної з краями наклейки і товщиною зовнішнього шару, розмір яких достатній для отримання доступу кінчиками пальців користувача до торця краю наклейки, при цьому шар клею розташований щонайменше на частині проекції наклейки з можливістю відшарування щонайменше її крайової частини, розмір якої достатній для захоплення її двома пальцями і видалення наклейки з підкладки при стиску та/або вигині щонайменше наклейки та/або тиску на торець краю наклейки кінчиками пальців з силою, спрямованою від підкладки. 2. Носій наклейок за п. 1, який відрізняється тим, що щонайменше частина зовнішнього шару суміжна з краями наклейки виділена, розмір якої достатній для доступу до торця краю наклейки кінчиками пальців. 3. Носій наклейок за п. 1, який відрізняється тим, що на зовнішньому шарі додатково вирубана щонайменше його частина, яка суміжна з краями наклейки і носія наклейок з можливістю притискування користувачем на торець вирубаної частини зовнішнього шару з боку краю носія наклейок кінчиками пальців, з силою, спрямованою від підкладки відшарування її крайової частини, з розміром, достатнім для захоплення її двома пальцями і видалення з підкладки вирубаної частини з подальшим фіксуванням її частини, що має шар клею, на зовнішній поверхні наклейки з отриманням вільної крайової частини за проекцією наклейки з розміром, достатнім для захоплення її двома пальцями і спільного видалення частини зовнішнього шару і наклейки від підкладки, які склеєні з більшою адгезією, ніж адгезія шару клею до підкладки. 4. Носій наклейок за п. 1, який відрізняється тим, що підкладка виконана з гнучкого або пружного матеріалу у поєднанні з зовнішнім шаром з жорсткого матеріалу, де додатково вирубана пряма лінія, що з'єднує протилежні краї носія наклейок і проходить між суміжними краями зовнішнього шару і наклейки з можливістю розведення їх в протилежні сторони при ручному вигині носія наклейок по цій лінії з розміром відстані країв один від одного, який достатній для отримання доступу до торця краю наклейки кінчиками пальців. 5. Носій наклейок за п. 1, який відрізняється тим, що зовнішній шар і підкладка носія виконані з гнучких або пружних матеріалів, сполучених через шар клею, чутливого до тиску, який нанесений щонайменше на частину проекції наклейки з можливістю відшарування крайової частини наклейки від підкладки з розведенням суміжних країв зовнішнього шару і наклейки в протилежні сторони на відстань і розміри, які достатні для захоплення крайової частини двома пальцями і/або отримання доступу до торця краю наклейки кінчиками пальців при ручному вигині носія наклейок в сторону наклейки по лінії, що проходить через її проекцію, або тиску кінчиками пальців на торець наклейки. 6. Носій наклейок за п. 1, який відрізняється тим, що підкладка і зовнішній шар носія виконаний з жорсткого, гнучкого або пружного матеріалу з товщиною зовнішнього шару не більше товщини шару клею, при розташуванні якого щонайменше суміжні крайові частини зовнішнього шару і наклейки вільні від шару клею з можливістю розведення їх країв в протилежні сторони при ручному вигині носія наклейок та/або стисненні користувачем крайових частин зовнішнього шару та наклейки або наклейки першим кінчиком пальця із зменшенням їх товщин на товщину шару клею і підняття протилежної крайової частини наклейки над увігнутою до підкладки другим кінчиком пальця користувача крайової частини зовнішнього шару з розміром відстані їх країв один від одного, яка достатня для отримання доступу до торця краю наклейки першим кінчиком пальця. 7. Носій наклейок за будь-яким із пп. 1-6, який відрізняється тим, що як матеріал підкладки, використовують двошаровий жорсткий, гнучкий або пружний целюлозно-паперовий матеріал у вигляді листа паперу або картону відповідної щільності і товщини, покритий з внутрішньої сторони антиадгезивною плівкою для ламінації способом гарячої ламінації. 8. Носій наклейок за будь-яким із пп. 1-6, який відрізняється тим, що як жорсткий, гнучкий або пружний матеріал зовнішнього шару використовують жорсткий, гнучкий або пружний целюлозно-паперовий матеріал у вигляді листа паперу або картону. 9. Носій наклейок за п. 1, який відрізняється тим, що підкладка виконана з гнучких або пружних матеріалів, а зовнішній шар виконаний з матеріалів щонайменше одношарових, гнучких або пружних з можливістю поперечного стиснення першим кінчиком пальця крайових частин зовнішнього шару і наклейки або наклейки зі зменшенням їх товщин і розтягуванням зі збільшенням товщини торця протилежного краю наклейки над притиснутим до підкладки другим кінчиком пальця краєм зовнішнього шару з розведенням їх країв на відстань, з розмірами, які достатні для отримання доступу до розтягнутого торця краю наклейки першим кінчиком пальця. 10. Носій наклейок за п. 9, який відрізняється тим, що як зовнішній шар з можливістю поперечного стиснення використовують двошаровий матеріал у вигляді склеєних жорсткого, 9 UA 119976 U 5 10 15 20 25 гнучкого або пружного целюлозно-паперового матеріалу у вигляді листа паперу або картону і шару спіненого на полімерній основі ізолона. 11. Носій наклейок за п. 9, який відрізняється тим, що як зовнішній шар з можливістю поперечного стиснення в поєднанні з підкладкою, виконаною з гнучкого матеріалу через шар клею, чутливого до тиску, представлений ізолон НСЕ самоклеючий у вигляді стрічки на спіненій полімерній основі, покритої гнучким папером з зовнішньої сторони і клеєм, чутливим до тиску з внутрішньої сторони, який покритий антиадгезивним гнучким папером або плівкою. 12. Носій наклейок за будь-яким із пп. 1-11, який відрізняється тим, що на верхній поверхні зовнішнього матеріалу, друкарським способом, нанесений фарбувальний склад у вигляді кольорових зображень або декоративного покриття. 13. Носій наклейок за будь-яким із пп. 1-11, який відрізняється тим, що на верхній поверхні зовнішнього матеріалу у вигляді декоративного покриття нанесена способом гарячої ламінації металева фольга. 14. Носій наклейок за будь-яким із пп. 1-3, 5-11, 13, який відрізняється тим, що наклейки на зовнішньому шарі мають вільну або задану форму у вигляді геометричних фігур, трикутників, багатокутників, кіл, еліпсів і т. п. 15. Носій наклейок за будь-яким із пп. 1-8, 10, 11, 13, 14, який відрізняється тим, що шар клею розташований з відступом від країв наклейки та/або країв зовнішнього шару з вільними від шару клею у цих шарів крайових частин, розмір яких достатній для взяття їх двома пальцями. 16. Носій наклейок за будь-яким із пп. 1-8, 10, 11, 13, 15, який відрізняється тим, що як клей, чутливий до тиску, використаний клей, що являє собою водну дисперсію акрилату з найменуванням: клей хімконтакт-акриловий ТУ У 24.6-2558309112-006: 2006. 17. Носій наклейок за будь-яким із пп. 1-3, 5-16, який відрізняється тим, що шар клею на внутрішній стороні зовнішнього шару нанесений способом трафаретного друку у вигляді окремих елементів щонайменше одного розміру і форми, точками, штрихами, лініями або з утворенням з них полів із заданою щільністю. 18. Носій наклейок за будь-яким із пп. 1-11, 13-17, який відрізняється тим, що наклейки вирубані з використанням форми, яка містить ножі, що вирубають наклейки, і преса. 10 UA 119976 U 11 UA 119976 U 12 UA 119976 U 13 UA 119976 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
