Пристрій для запису мовної інформації в довгочасну пам’ять
Формула / Реферат
1. Пристрій для запису мовної інформації в довгочасну пам'ять, який містить мікрофон з підсилювачем, диференційний перетворювач "частота-код", блок керування, інтегральний перетворювач “код-частота”, підсилювач потужності низької частоти і гучномовець, блок живлення, блок довгочасної пам’яті, який відрізняється тим, що як блок внутрішньої пам’яті використано оперативний запам’ятовуючий пристрій (ОЗП), вхід якого безпосередньо зв’язаний з виходом диференційного перетворювача “частота-код”, який з’єднано з мікрофоном та підсилювачем, а вихід – із входом інтегрального перетворювача ”код-частота”, вихід якого з’єднаний з підсилювачем низької частоти і гучномовцем, у першому і другому блоках довгочасної пам’яті використані як елементи пам’яті постійні запам’ятовуючі пристрої (ПЗП) з ультрафіолетовим стиранням інформації, виходи яких з’єднані з входом інтегрального перетворювача “код-частота”, а входи з’єднані з виходами двійкового 16-розрядного формувача імпульсів керуючих сигналів і другого двійкового 16-розрядного формувача імпульсів адрес, входи яких з’єднані з задавальним генератором, введений блок стирання інформації в ПЗП ультрафіолетовим випромінюванням, з’єднаний із блоком живленням через тумблер живлення, блок контролю “чистота” ПЗП після виконання зазначеної операції ультрафіолетового стирання інформації з’єднаний з інтегральним перетворювачем “код-частота”, а блок керування відповідно з’єднаний із блоком формувача індикації виконання операції, з диференційним перетворювачем “частота-код”, з входами двійкового 16 – розрядного формувача керуючих сигналів і двійкового 16 – розрядного формувача імпульсів адрес.
2. Пристрій за п. 1, який відрізняється тим, що внутрішня пам’ять виконана у вигляді ОЗП з обсягом пам’яті 64 Кбайт.
3. Пристрій за п. 1 або 2, який відрізняється тим, що довгочасна пам’ять виконана у вигляді двох елементів ПЗП 27256 з обсягом пам’яті по 32 Кбайт кожний.
Текст

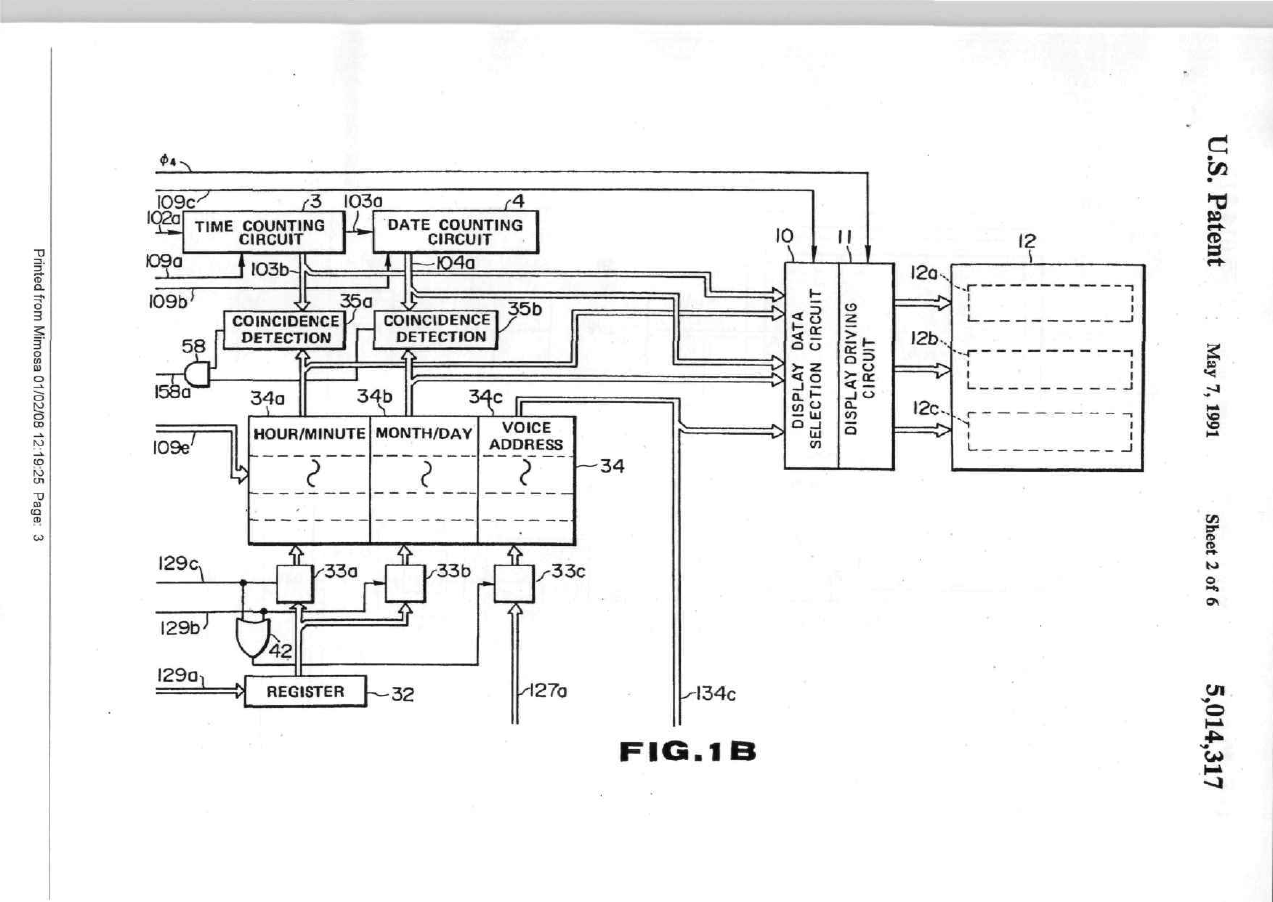

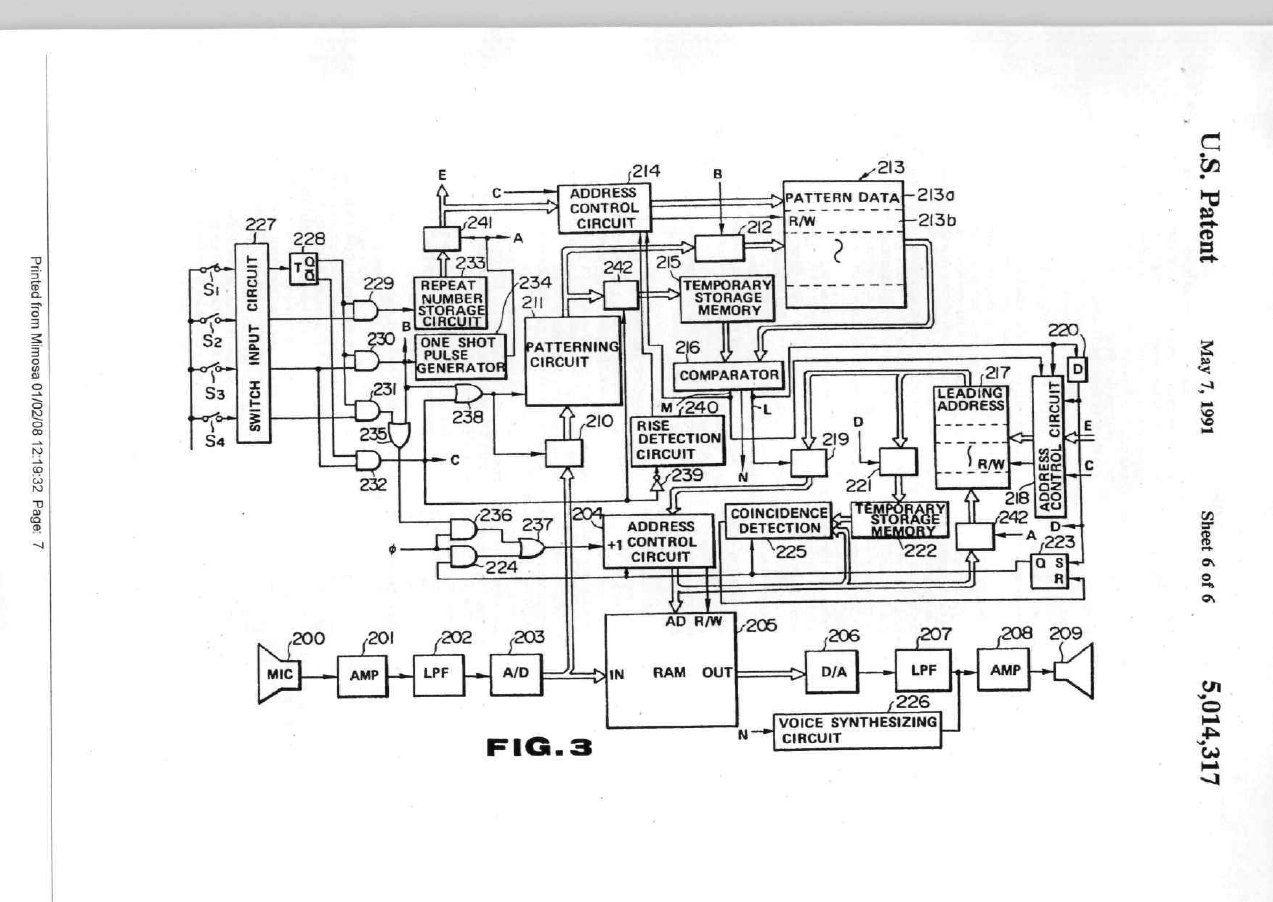

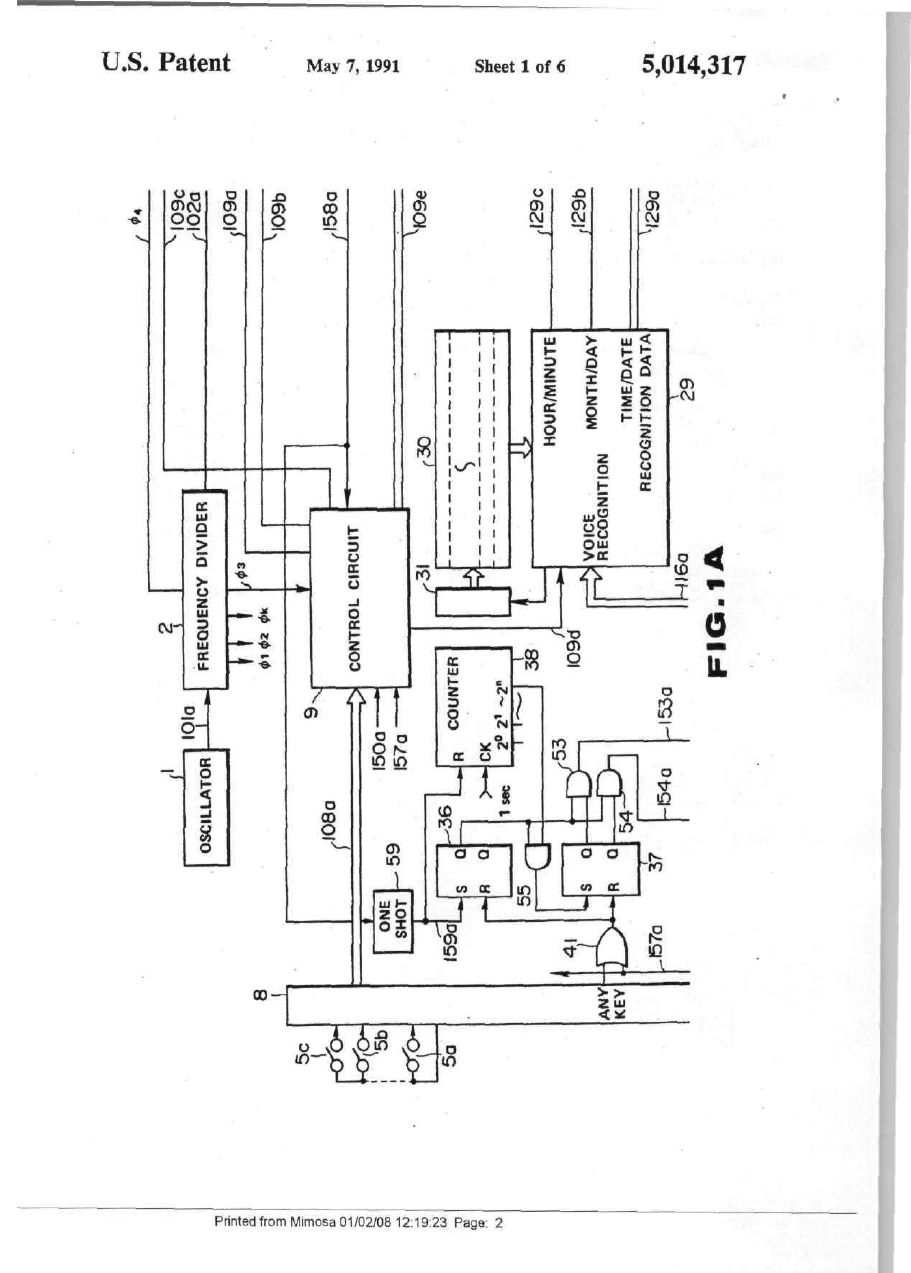

J^ United States Patent nn [11] Patent Nmnber: 5,014,317 Kita et al. [451 Date of Patent: May 7, 1991 [54] RECORDING/REPRODUCING APPARATUS WITH VOICE RECOGNITIGN FUNCTION [75] Inventors: Kazunori Kito, Come- Eiji Nakazawa, Akishima, both of Japan 4,391,530 4,405,241 4,412,098 4,461,023 4,509,133 4,532,648 4,596,031 4,635,2*6 4,751,668 [73] Assignee: Casio Computer Co., Ltd., Tokyo, Japan [21] Appl. No.: 485,755 [22] FUed: Feb. 26,1990 Related U.S. Application Data [63] [30] Contiiiuation of Scr. No. 226,943, Aug. 1, 1988, aban doned. Foreign Application Priority Data Aug. 7, 19Й7 [JP] Jun. 22, 1988 [JP] Japan Japan 62-120511 63-154100 [51] Int. а . ї GIOL 7/08 [52] U.S. a 381/43 158) Field of Search 381/41^6, 381/51-53, 110; 364/513.5; 368/63, 72-74 ES6] References Cited U.S. PATENT DOCUMENTS 4,031,607 3/1978 Vitols 4,117,5« 9/1978 Klausner et aJ 4,276,541 6/1981 Inoucclal 381/43 364/900 340/146.3 SY 7/1983 9/1983 10/1983 7/1984 4/1985 7/1985 6/1986 1/1937 6/1988 Wakabayashi Aihara et al An Katayama Monbaron et al Noso et al Hakaridani ct ai Bui et al Aihara etal 368/63 364/200 381/43 381/43 381/43 381/41 381/43 381/43 368/63 Primary Examiner—Gary V. Harkcom Assistant Examiner—Jo\m A. Merecki Attorney, Agent, or Firm—Frishauf, Holtz, Goodman & Woodward [57] ABSTRACT A recording and reproducing apparatus wherein an externally input voice stating an alarm time such as month, day and time, together with an associated mes sage, is converted into voice data for storage in a voice data memory. Only that portion of the voice indicating the alarm time is recognized by a voice alarm time recognition circuit and is also stored in an alarm time data memory as an alarm time. When the alarm time is reached, the corresponding voice data stored in the voice data memory is read out and audibly reproduced so as to sound the alarm time and the associated mes sage. 7 Claims, б Drawing Sheets 213 zOPATteRN DATA - 2 I 3 a --213b VOICE SYNTHESIZING CIRCUIT Printed from Mimosa 01/02/08 12-19 21 Page 1 U.S. Patent May 7, 1991 Sheet 1 of б 5,014,317 0 UL in— о Ю Printed from Mimosa 01/02/08 12.19 23 Page 2 г ФА ::^ /3 109с^ 102а TIME COUNTING CIRCUIT Ю9а I09b 103b ІОЗо C± COUNTING US DATECIRCUIT I Ю4а Ю і 1 35a ^ 35b COINCIDENCE X COINCIDENCE V i^ DETECTION 158a l^ г ? о _| VOICE ADDRESS t t I CD 12b-. О Ч «га 3^ HOUR/MINUTE MONTH/DAY I09e' Q % 34b 34a
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for writing voice information in memory for long-term storage
Автори англійськоюFedorov Oleh Mykhailovych
Назва патенту російськоюУстройство для записи речевой информации в запоминающее устройство для дительного хранения
Автори російськоюФедоров Олег Михайлович
МПК / Мітки
МПК: G11C 7/00, G11B 11/00
Мітки: інформації, мовної, пам'ять, довгочасну, запису, пристрій
