Система для миття тари, пристрій для розпилення рідини та фітинг для віялового розпилення

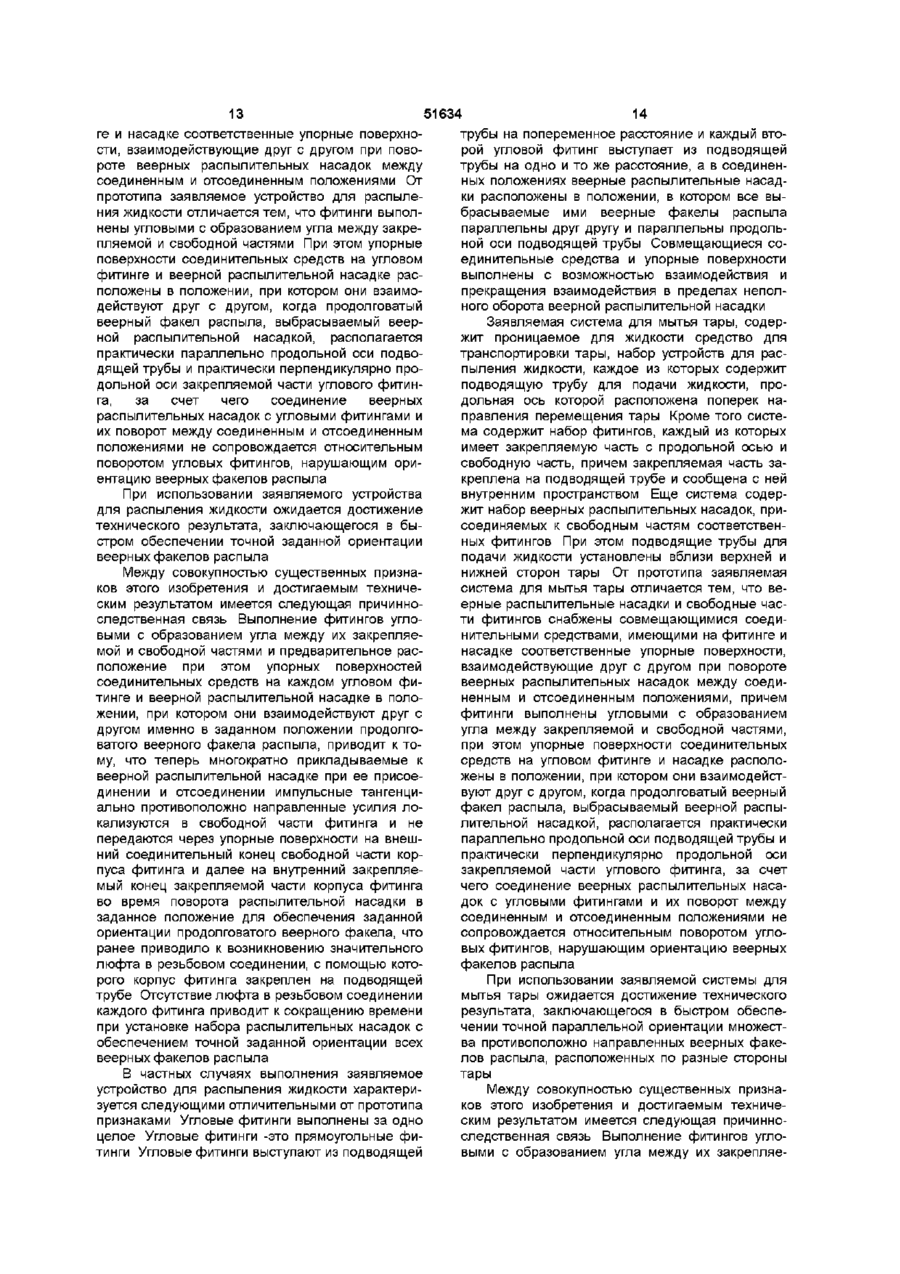

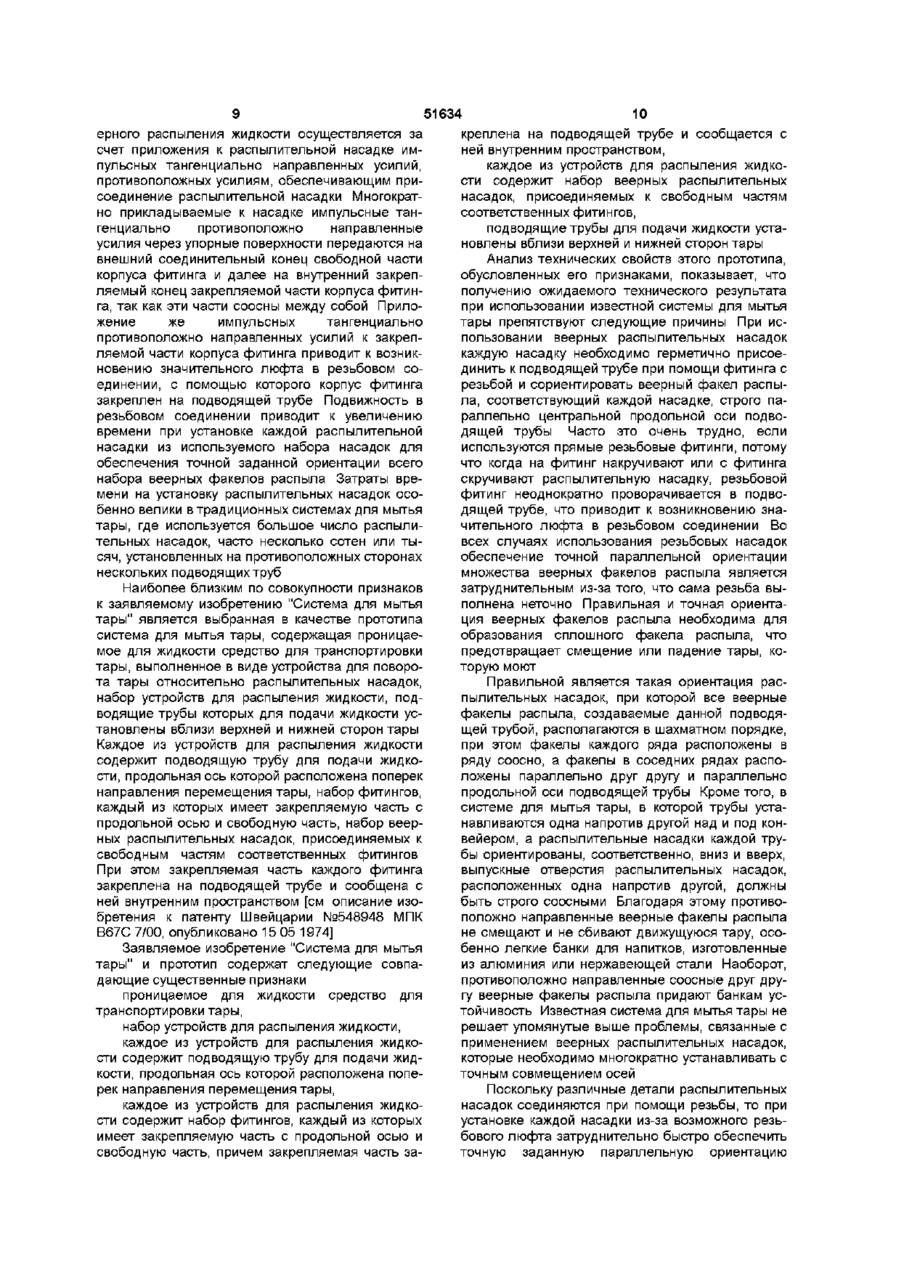

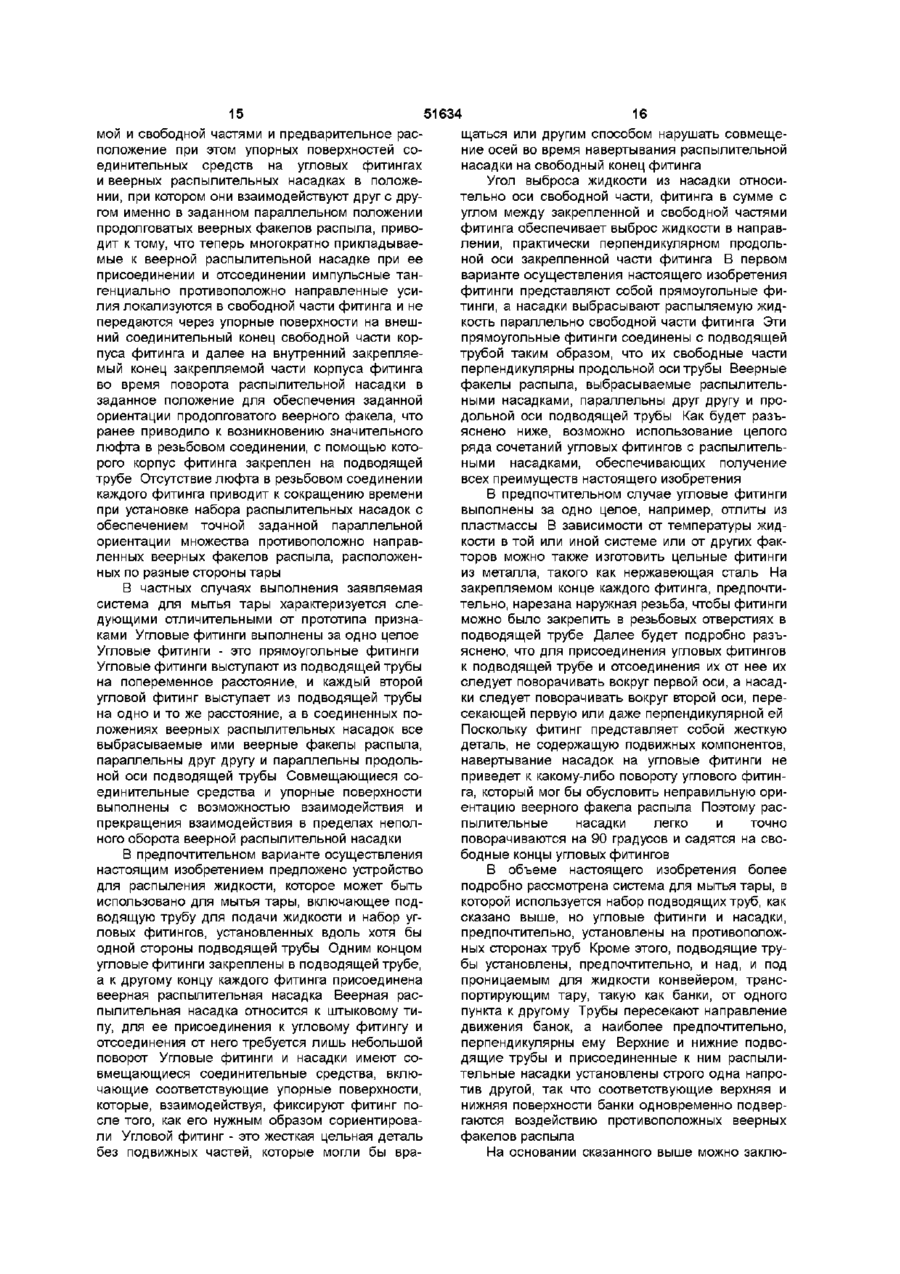

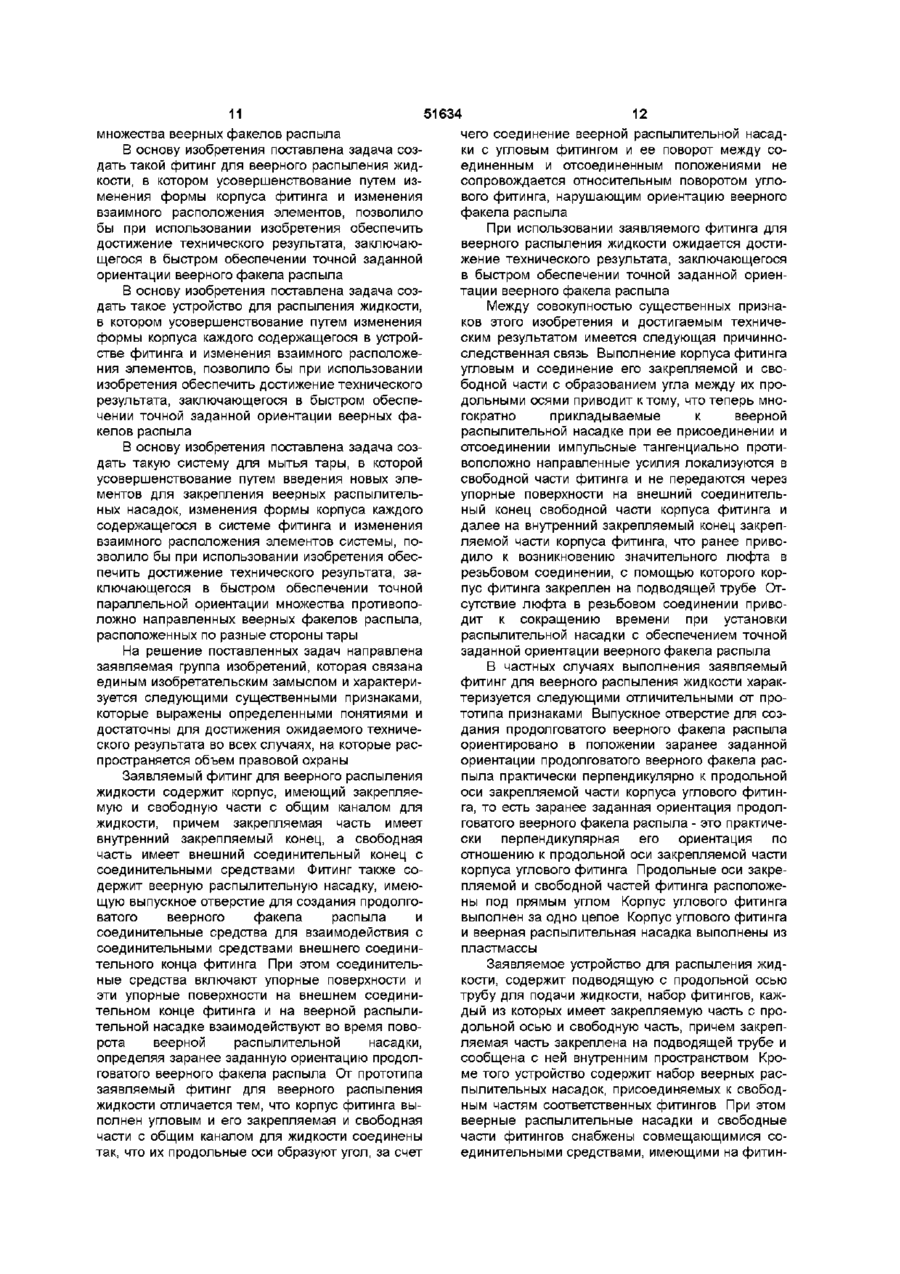

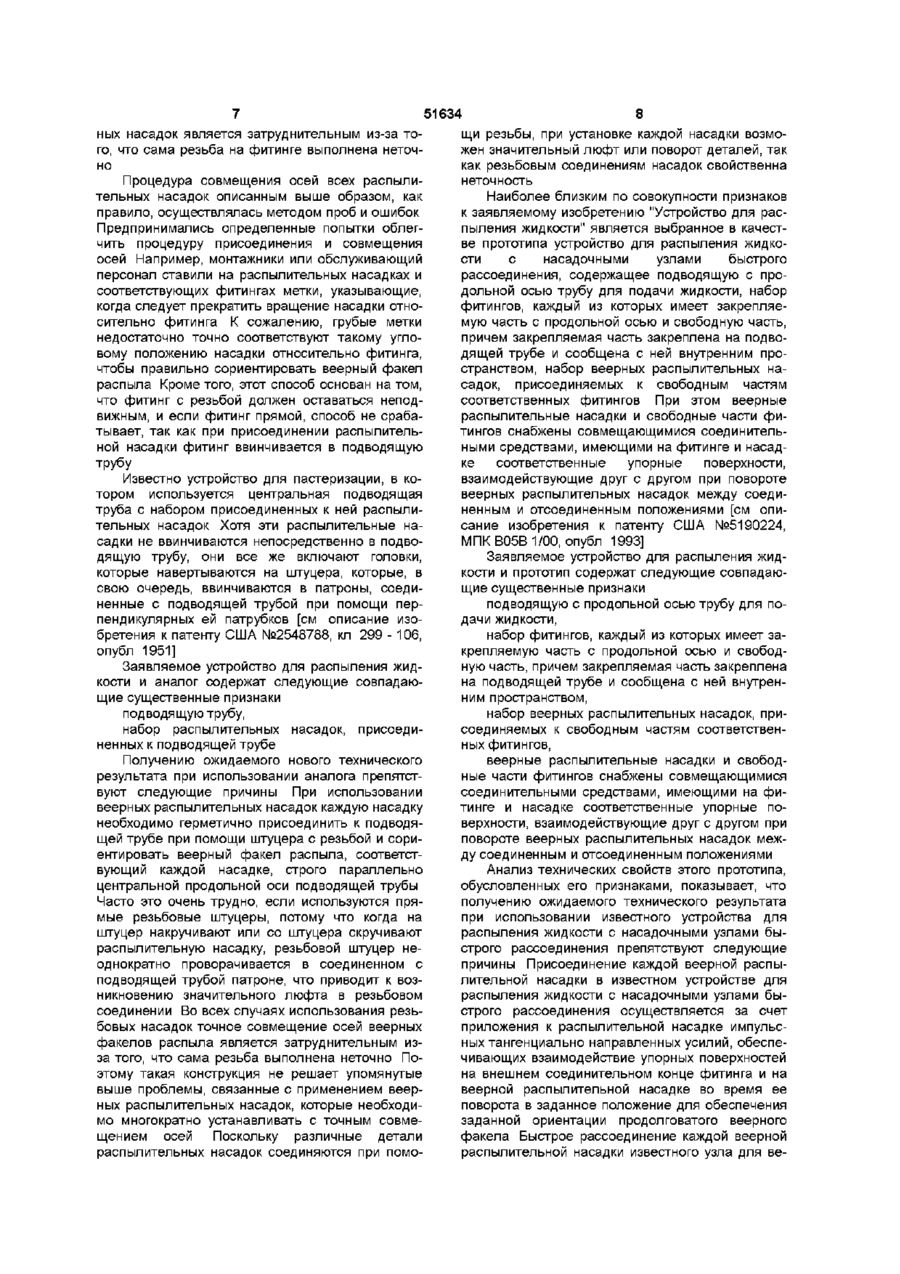

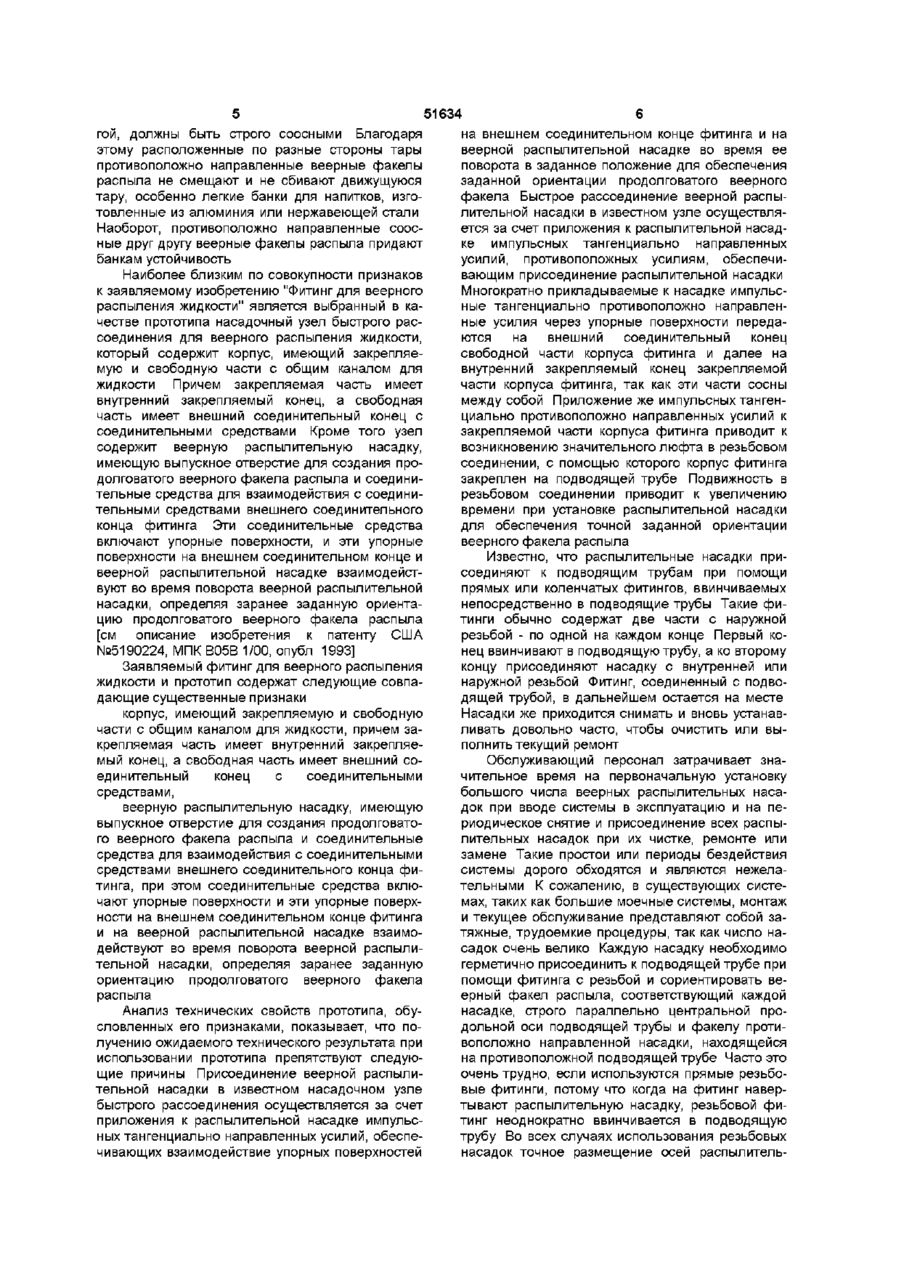

1 Система для мытья тары, содержащая проницаемое для жидкости средство для транспортировки тары, набор устройств для распыления жидкости, каждое из которых содержит подводящую трубу для подачи жидкости, продольная ось которой расположена поперек направления перемещения тары, набор фитингов, каждый из которых имеет закрепляемую часть с продольной осью и свободную часть, причем закрепляемая часть закреплена на подводящей трубе и сообщена с ней внутренним пространством, набор веерных распылительных насадок, присоединяемых к свободным частям соответственных фитингов, и при этом подводящие трубы для подачи жидкости установлены вблизи верхней и нижней сторон тары, отличающаяся тем, что веерные распылительные насадки и свободные части фитингов снабжены совмещающимися соединительными средствами, имеющими на фитинге и насадке соответственные упорные поверхности, взаимодействующие друг с другом при повороте веерных распылительных насадок между соединенным и отсоединенным положениями, причем фитинги выполнены угловыми с образованием угла между закрепляемой и свободной частями, при этом упорные поверхности соединительных средств на угловом фитинге и насадке расположены в положении, при котором они взаимодействуют друг с другом, когда продолговатый веерный факел распыла, выбрасываемый веерной распылительной насадкой, располагается практически параллельно продольной оси подводящей трубы и практически перпендикулярно продольной оси закрепляемой части углового фитинга, за счет чего соединение веерных распылительных насадок с угловыми фитингами и их поворот между соединенным и отсоединенным положениями не сопровождается относительным поворотом угловых фитингов, нарушающим ориентацию веерных факелов распыла 2 Система по п 1, отличающаяся тем, что угловые фитинги выполнены за одно целое 3 Система по п 1 или 2, отличающаяся тем, что угловые фитинги - это прямоугольные фитинги 4 Система по любому из пп 1 - 3, отличающаяся тем, что угловые фитинги выступают из подводящей трубы на попеременное расстояние и каждый второй угловой фитинг выступает из подводящей трубы на одно и то же расстояние, а в соединенных положениях веерных распылительных насадок все выбрасываемые ими веерные факелы распыла параллельны друг другу и параллельны продольной оси подводящей трубы 5 Система по любому из пп 1 - 4, отличающаяся тем, что совмещающиеся соединительные средства и упорные поверхности выполнены с возможностью взаимодействия и прекращения взаимодействия в пределах неполного оборота веерной распылительной насадки 6 Устройство для распыления жидкости, содержащее подводящую с продольной осью трубу для подачи жидкости, набор фитингов, каждый из которых имеет закрепляемую часть с продольной осью и свободную часть, причем закрепляемая часть закреплена на подводящей трубе и сообщена с ней внутренним пространством, набор веерных распылительных насадок, присоединяемых к свободным частям соответственных фитингов, при этом веерные распылительные насадки и свободные части фитингов снабжены совмещающимися соединительными средствами, имеющими на насадке и фитинге соответственные упорные поверхности, взаимодействующие друг с другом при повороте веерных распылительных насадок между соединенным и отсоединенным положениями, отличающееся тем, что фитинги выполнены угловыми с образованием угла между закрепляемой и свободной частями, при этом упорные поверхности соединительных средств на угловом фитинге и веерной распылительной насадке расположены в положении, при котором они взаимодействуют друг с другом, когда продолго О ГО (О Ю ватый веерный факел распыла, выбрасываемый веерной распылительной насадкой, располагается практически параллельно продольной оси подводящей трубы и практически перпендикулярно продольной оси закрепляемой части углового фитинга, за счет чего соединение веерных распылительных насадок с угловыми фитингами и их поворот между соединенным и отсоединенным положениями не сопровождается относительным поворотом угловых фитингов, нарушающим ориентацию веерных факелов распыла 7 Устройство по п 6, отличающееся тем, что угловые фитинги выполнены за одно целое 8 Устройство по п 6 или 7, отличающееся тем, что угловые фитинги - это прямоугольные фитинги 9 Устройство по любому из пп 6 - 8, отличающееся тем, что угловые фитинги выступают из подводящей трубы на попеременное расстояние и каждый второй угловой фитинг выступает из подводящей трубы на одно и то же расстояние, а в соединенных положениях веерные распылительные насадки расположены в положении, в котором все выбрасываемые ими веерные факелы распыла параллельны друг другу и параллельны продольной оси подводящей трубы 10 Устройство по любому из пп 6 - 9, отличающееся тем, что совмещающиеся соединительные средства и упорные поверхности выполнены с возможностью взаимодействия и прекращения взаимодействия в пределах неполного оборота веерной распылительной насадки 11 Фитинг для веерного распыления жидкости, содержащий корпус, имеющий закрепляемую и свободную части с общим каналом для жидкости, причем закрепляемая часть имеет внутренний закрепляемый конец, а свободная часть имеет внешний соединительный конец с соединительными средствами, веерную распылительную на Заявляемая группа изобретений относится, в общем, к устройствам для распыления жидкостей и может быть использована в моечных системах душевого типа, в частности, в устройствах для мытья тары, включающих одну или несколько подводящих труб для подачи жидкости, каждая из которых снабжена набором насадок для веерного распыления жидкости В традиционных системах для мытья тары используют большое число распылительных насадок, часто несколько сотен или тысяч, установленных на противоположных сторонах нескольких подводящих труб Подводящие трубы устанавливают над и под сетчатой транспортерной лентой, проницаемой для жидкости и изготовленной из материала с открытыми ячейками, такого как пластмасса или нержавеющая сталь, перемещающей тару относительно распылительных насадок В таких системах тара иногда проделывает путь более 30 метров, проходя многочисленные различные пункты системы пункты мытья, полоскания и доработки Распылительные насадки в пунк 51634 садку, имеющую выпускное отверстие для создания продолговатого веерного факела распыла и соединительные средства для взаимодействия с соединительными средствами внешнего соединительного конца фитинга, при этом соединительные средства включают упорные поверхности и эти упорные поверхности на внешнем соединительном конце фитинга и на веерной распылительной насадке взаимодействуют во время поворота веерной распылительной насадки, определяя заранее заданную ориентацию продолговатого веерного факела распыла, отличающийся тем, что корпус фитинга выполнен угловым и его закрепляемая и свободная части с общим каналом для жидкости соединены так, что их продольные оси образуют угол, за счет чего соединение веерной распылительной насадки с угловым фитингом и ее поворот между соединенным и отсоединенным положениями не сопровождается относительным поворотом углового фитинга, нарушающим ориентацию веерного факела распыла 12 Фитинг по п 11, отличающийся тем, что выпускное отверстие для создания продолговатого веерного факела распыла ориентировано в положении заранее заданной ориентации продолговатого веерного факела распыла практически перпендикулярно к продольной оси закрепляемой части корпуса углового фитинга 13 Фитинг по п11 или 12, отличающийся тем, что продольные оси закрепляемой и свободной частей фитинга расположены под прямым углом 14 Фитинг по любому из пп 11 - 13, отличающийся тем, что корпус углового фитинга выполнен за одно целое 15 Фитинг по любому из пп 11 - 14, отличающийся тем, что корпус углового фитинга и веерная распылительная насадка выполнены из пластмассы тах мытья и полоскания обычно относятся к типу, создающему продолговатый, узкий "веерный" факел распыла Веерные факелы распыла подаваемой под давлением жидкости весьма эффективны при мытье Правильная и точная ориентация веерных факелов распыла обеспечивает образование сплошного факела распыла и не приводит к смещению или падению банок на конвейере Правильной является такая ориентация распылительных насадок, при которой все веерные факелы распыла, создаваемые данной подводящей трубой, располагаются в шахматном порядке, при этом факелы каждого ряда расположены в ряду соосно, а факелы в соседних рядах расположены параллельно друг другу и параллельно продольной оси подводящей трубы Кроме того, в системе для мытья тары, в которой трубы устанавливаются одна напротив другой над и под конвейером, а распылительные насадки каждой трубы ориентированы, соответственно, вниз и вверх, выпускные отверстия распылительных насадок, расположенных одна напротив дру 51634 гой, должны быть строго соосными Благодаря на внешнем соединительном конце фитинга и на этому расположенные по разные стороны тары веерной распылительной насадке во время ее противоположно направленные веерные факелы поворота в заданное положение для обеспечения распыла не смещают и не сбивают движущуюся заданной ориентации продолговатого веерного тару, особенно легкие банки для напитков, изгофакела Быстрое рассоединение веерной распытовленные из алюминия или нержавеющей стали лительной насадки в известном узле осуществляНаоборот, противоположно направленные соосется за счет приложения к распылительной насадные друг другу веерные факелы распыла придают ке импульсных тангенциально направленных банкам устойчивость усилий, противоположных усилиям, обеспечивающим присоединение распылительной насадки Наиболее близким по совокупности признаков Многократно прикладываемые к насадке импульск заявляемому изобретению "Фитинг для веерного ные тангенциально противоположно направленраспыления жидкости" является выбранный в каные усилия через упорные поверхности передачестве прототипа насадочный узел быстрого расются на внешний соединительный конец соединения для веерного распыления жидкости, свободной части корпуса фитинга и далее на который содержит корпус, имеющий закрепляевнутренний закрепляемый конец закрепляемой мую и свободную части с общим каналом для части корпуса фитинга, так как эти части сосны жидкости Причем закрепляемая часть имеет между собой Приложение же импульсных тангенвнутренний закрепляемый конец, а свободная циально противоположно направленных усилий к часть имеет внешний соединительный конец с закрепляемой части корпуса фитинга приводит к соединительными средствами Кроме того узел возникновению значительного люфта в резьбовом содержит веерную распылительную насадку, соединении, с помощью которого корпус фитинга имеющую выпускное отверстие для создания прозакреплен на подводящей трубе Подвижность в долговатого веерного факела распыла и соединирезьбовом соединении приводит к увеличению тельные средства для взаимодействия с соединивремени при установке распылительной насадки тельными средствами внешнего соединительного для обеспечения точной заданной ориентации конца фитинга Эти соединительные средства веерного факела распыла включают упорные поверхности, и эти упорные поверхности на внешнем соединительном конце и Известно, что распылительные насадки привеерной распылительной насадке взаимодейстсоединяют к подводящим трубам при помощи вуют во время поворота веерной распылительной прямых или коленчатых фитингов, ввинчиваемых насадки, определяя заранее заданную ориентанепосредственно в подводящие трубы Такие фицию продолговатого веерного факела распыла тинги обычно содержат две части с наружной [см описание изобретения к патенту США резьбой - по одной на каждом конце Первый ко№5190224, МПК В05В 1/00, опубл 1993] нец ввинчивают в подводящую трубу, а ко второму концу присоединяют насадку с внутренней или Заявляемый фитинг для веерного распыления наружной резьбой Фитинг, соединенный с подвожидкости и прототип содержат следующие совпадящей трубой, в дальнейшем остается на месте дающие существенные признаки Насадки же приходится снимать и вновь устанавкорпус, имеющий закрепляемую и свободную ливать довольно часто, чтобы очистить или вычасти с общим каналом для жидкости, причем заполнить текущий ремонт крепляемая часть имеет внутренний закрепляемый конец, а свободная часть имеет внешний соОбслуживающий персонал затрачивает знаединительный конец с соединительными чительное время на первоначальную установку средствами, большого числа веерных распылительных насадок при вводе системы в эксплуатацию и на певеерную распылительную насадку, имеющую риодическое снятие и присоединение всех распывыпускное отверстие для создания продолговатолительных насадок при их чистке, ремонте или го веерного факела распыла и соединительные замене Такие простои или периоды бездействия средства для взаимодействия с соединительными системы дорого обходятся и являются нежеласредствами внешнего соединительного конца фительными К сожалению, в существующих систетинга, при этом соединительные средства вклюмах, таких как большие моечные системы, монтаж чают упорные поверхности и эти упорные поверхи текущее обслуживание представляют собой заности на внешнем соединительном конце фитинга тяжные, трудоемкие процедуры, так как число наи на веерной распылительной насадке взаимосадок очень велико Каждую насадку необходимо действуют во время поворота веерной распылигерметично присоединить к подводящей трубе при тельной насадки, определяя заранее заданную помощи фитинга с резьбой и сориентировать веориентацию продолговатого веерного факела ерный факел распыла, соответствующий каждой распыла насадке, строго параллельно центральной проАнализ технических свойств прототипа, обудольной оси подводящей трубы и факелу протисловленных его признаками, показывает, что повоположно направленной насадки, находящейся лучению ожидаемого технического результата при на противоположной подводящей трубе Часто это использовании прототипа препятствуют следуюочень трудно, если используются прямые резьбощие причины Присоединение веерной распыливые фитинги, потому что когда на фитинг навертельной насадки в известном насадочном узле тывают распылительную насадку, резьбовой фибыстрого рассоединения осуществляется за счет тинг неоднократно ввинчивается в подводящую приложения к распылительной насадке импульструбу Во всех случаях использования резьбовых ных тангенциально направленных усилий, обеспенасадок точное размещение осей распылительчивающих взаимодействие упорных поверхностей 51634 ных насадок является затруднительным из-за того, что сама резьба на фитинге выполнена неточно Процедура совмещения осей всех распылительных насадок описанным выше образом, как правило, осуществлялась методом проб и ошибок Предпринимались определенные попытки облегчить процедуру присоединения и совмещения осей Например, монтажники или обслуживающий персонал ставили на распылительных насадках и соответствующих фитингах метки, указывающие, когда следует прекратить вращение насадки относительно фитинга К сожалению, грубые метки недостаточно точно соответствуют такому угловому положению насадки относительно фитинга, чтобы правильно сориентировать веерный факел распыла Кроме того, этот способ основан на том, что фитинг с резьбой должен оставаться неподвижным, и если фитинг прямой, способ не срабатывает, так как при присоединении распылительной насадки фитинг ввинчивается в подводящую трубу Известно устройство для пастеризации, в котором используется центральная подводящая труба с набором присоединенных к ней распылительных насадок Хотя эти распылительные насадки не ввинчиваются непосредственно в подводящую трубу, они все же включают головки, которые навертываются на штуцера, которые, в свою очередь, ввинчиваются в патроны, соединенные с подводящей трубой при помощи перпендикулярных ей патрубков [см описание изобретения к патенту США №2548788, кл 299 - 106, опубл 1951] Заявляемое устройство для распыления жидкости и аналог содержат следующие совпадающие существенные признаки подводящую трубу, набор распылительных насадок, присоединенных к подводящей трубе Получению ожидаемого нового технического результата при использовании аналога препятствуют следующие причины При использовании веерных распылительных насадок каждую насадку необходимо герметично присоединить к подводящей трубе при помощи штуцера с резьбой и сориентировать веерный факел распыла, соответствующий каждой насадке, строго параллельно центральной продольной оси подводящей трубы Часто это очень трудно, если используются прямые резьбовые штуцеры, потому что когда на штуцер накручивают или со штуцера скручивают распылительную насадку, резьбовой штуцер неоднократно проворачивается в соединенном с подводящей трубой патроне, что приводит к возникновению значительного люфта в резьбовом соединении Во всех случаях использования резьбовых насадок точное совмещение осей веерных факелов распыла является затруднительным изза того, что сама резьба выполнена неточно Поэтому такая конструкция не решает упомянутые выше проблемы, связанные с применением веерных распылительных насадок, которые необходимо многократно устанавливать с точным совмещением осей Поскольку различные детали распылительных насадок соединяются при помо 8 щи резьбы, при установке каждой насадки возможен значительный люфт или поворот деталей, так как резьбовым соединениям насадок свойственна неточность Наиболее близким по совокупности признаков к заявляемому изобретению "Устройство для распыления жидкости" является выбранное в качестве прототипа устройство для распыления жидкости с насадочными узлами быстрого рассоединения, содержащее подводящую с продольной осью трубу для подачи жидкости, набор фитингов, каждый из которых имеет закрепляемую часть с продольной осью и свободную часть, причем закрепляемая часть закреплена на подводящей трубе и сообщена с ней внутренним пространством, набор веерных распылительных насадок, присоединяемых к свободным частям соответственных фитингов При этом веерные распылительные насадки и свободные части фитингов снабжены совмещающимися соединительными средствами, имеющими на фитинге и насадке соответственные упорные поверхности, взаимодействующие друг с другом при повороте веерных распылительных насадок между соединенным и отсоединенным положениями [см описание изобретения к патенту США №5190224, МПКВ05В 1/00, опубл 1993] Заявляемое устройство для распыления жидкости и прототип содержат следующие совпадающие существенные признаки подводящую с продольной осью трубу для подачи жидкости, набор фитингов, каждый из которых имеет закрепляемую часть с продольной осью и свободную часть, причем закрепляемая часть закреплена на подводящей трубе и сообщена с ней внутренним пространством, набор веерных распылительных насадок, присоединяемых к свободным частям соответственных фитингов, веерные распылительные насадки и свободные части фитингов снабжены совмещающимися соединительными средствами, имеющими на фитинге и насадке соответственные упорные поверхности, взаимодействующие друг с другом при повороте веерных распылительных насадок междусоединенным и отсоединенным положениями Анализ технических свойств этого прототипа, обусловленных его признаками, показывает, что получению ожидаемого технического результата при использовании известного устройства для распыления жидкости с насадочными узлами быстрого рассоединения препятствуют следующие причины Присоединение каждой веерной распылительной насадки в известном устройстве для распыления жидкости с насадочными узлами быстрого рассоединения осуществляется за счет приложения к распылительной насадке импульсных тангенциально направленных усилий, обеспечивающих взаимодействие упорных поверхностей на внешнем соединительном конце фитинга и на веерной распылительной насадке во время ее поворота в заданное положение для обеспечения заданной ориентации продолговатого веерного факела Быстрое рассоединение каждой веерной распылительной насадки известного узла для ве 51634 ерного распыления жидкости осуществляется за счет приложения к распылительной насадке импульсных тангенциально направленных усилий, противоположных усилиям, обеспечивающим присоединение распылительной насадки Многократно прикладываемые к насадке импульсные тангенциально противоположно направленные усилия через упорные поверхности передаются на внешний соединительный конец свободной части корпуса фитинга и далее на внутренний закрепляемый конец закрепляемой части корпуса фитинга, так как эти части соосны между собой Приложение же импульсных тангенциально противоположно направленных усилий к закрепляемой части корпуса фитинга приводит к возникновению значительного люфта в резьбовом соединении, с помощью которого корпус фитинга закреплен на подводящей трубе Подвижность в резьбовом соединении приводит к увеличению времени при установке каждой распылительной насадки из используемого набора насадок для обеспечения точной заданной ориентации всего набора веерных факелов распыла Затраты времени на установку распылительных насадок особенно велики в традиционных системах для мытья тары, где используется большое число распылительных насадок, часто несколько сотен или тысяч, установленных на противоположных сторонах нескольких подводящих труб Наиболее близким по совокупности признаков к заявляемому изобретению "Система для мытья тары" является выбранная в качестве прототипа система для мытья тары, содержащая проницаемое для жидкости средство для транспортировки тары, выполненное в виде устройства для поворота тары относительно распылительных насадок, набор устройств для распыления жидкости, подводящие трубы которых для подачи жидкости установлены вблизи верхней и нижней сторон тары Каждое из устройств для распыления жидкости содержит подводящую трубу для подачи жидкости, продольная ось которой расположена поперек направления перемещения тары, набор фитингов, каждый из которых имеет закрепляемую часть с продольной осью и свободную часть, набор веерных распылительных насадок, присоединяемых к свободным частям соответственных фитингов При этом закрепляемая часть каждого фитинга закреплена на подводящей трубе и сообщена с ней внутренним пространством [см описание изобретения к патенту Швейцарии №548948 МПК В67С 7/00, опубликовано 15 05 1974] Заявляемое изобретение "Система для мытья тары" и прототип содержат следующие совпадающие существенные признаки проницаемое для жидкости средство для транспортировки тары, набор устройств для распыления жидкости, каждое из устройств для распыления жидкости содержит подводящую трубу для подачи жидкости, продольная ось которой расположена поперек направления перемещения тары, каждое из устройств для распыления жидкости содержит набор фитингов, каждый из которых имеет закрепляемую часть с продольной осью и свободную часть, причем закрепляемая часть за 10 креплена на подводящей трубе и сообщается с ней внутренним пространством, каждое из устройств для распыления жидкости содержит набор веерных распылительных насадок, присоединяемых к свободным частям соответственных фитингов, подводящие трубы для подачи жидкости установлены вблизи верхней и нижней сторон тары Анализ технических свойств этого прототипа, обусловленных его признаками, показывает, что получению ожидаемого технического результата при использовании известной системы для мытья тары препятствуют следующие причины При использовании веерных распылительных насадок каждую насадку необходимо герметично присоединить к подводящей трубе при помощи фитинга с резьбой и сориентировать веерный факел распыла, соответствующий каждой насадке, строго параллельно центральной продольной оси подводящей трубы Часто это очень трудно, если используются прямые резьбовые фитинги, потому что когда на фитинг накручивают или с фитинга скручивают распылительную насадку, резьбовой фитинг неоднократно проворачивается в подводящей трубе, что приводит к возникновению значительного люфта в резьбовом соединении Во всех случаях использования резьбовых насадок обеспечение точной параллельной ориентации множества веерных факелов распыла является затруднительным из-за того, что сама резьба выполнена неточно Правильная и точная ориентация веерных факелов распыла необходима для образования сплошного факела распыла, что предотвращает смещение или падение тары, которую моют Правильной является такая ориентация распылительных насадок, при которой все веерные факелы распыла, создаваемые данной подводящей трубой, располагаются в шахматном порядке, при этом факелы каждого ряда расположены в ряду соосно, а факелы в соседних рядах расположены параллельно друг другу и параллельно продольной оси подводящей трубы Кроме того, в системе для мытья тары, в которой трубы устанавливаются одна напротив другой над и под конвейером, а распылительные насадки каждой трубы ориентированы, соответственно, вниз и вверх, выпускные отверстия распылительных насадок, расположенных одна напротив другой, должны быть строго соосными Благодаря этому противоположно направленные веерные факелы распыла не смещают и не сбивают движущуюся тару, особенно легкие банки для напитков, изготовленные из алюминия или нержавеющей стали Наоборот, противоположно направленные соосные друг другу веерные факелы распыла придают банкам устойчивость Известная система для мытья тары не решает упомянутые выше проблемы, связанные с применением веерных распылительных насадок, которые необходимо многократно устанавливать с точным совмещением осей Поскольку различные детали распылительных насадок соединяются при помощи резьбы, то при установке каждой насадки из-за возможного резьбового люфта затруднительно быстро обеспечить точную заданную параллельную ориентацию 12 11 51634 множества веерных факелов распыла чего соединение веерной распылительной насадки с угловым фитингом и ее поворот между соВ основу изобретения поставлена задача созединенным и отсоединенным положениями не дать такой фитинг для веерного распыления жидсопровождается относительным поворотом углокости, в котором усовершенствование путем извого фитинга, нарушающим ориентацию веерного менения формы корпуса фитинга и изменения факела распыла взаимного расположения элементов, позволило бы при использовании изобретения обеспечить При использовании заявляемого фитинга для достижение технического результата, заключаювеерного распыления жидкости ожидается достищегося в быстром обеспечении точной заданной жение технического результата, заключающегося ориентации веерного факела распыла в быстром обеспечении точной заданной ориентации веерного факела распыла В основу изобретения поставлена задача создать такое устройство для распыления жидкости, Между совокупностью существенных признав котором усовершенствование путем изменения ков этого изобретения и достигаемым техничеформы корпуса каждого содержащегося в устройским результатом имеется следующая причинностве фитинга и изменения взаимного расположеследственная связь Выполнение корпуса фитинга ния элементов, позволило бы при использовании угловым и соединение его закрепляемой и своизобретения обеспечить достижение технического бодной части с образованием угла между их прорезультата, заключающегося в быстром обеспедольными осями приводит к тому, что теперь мночении точной заданной ориентации веерных фагократно прикладываемые к веерной келов распыла распылительной насадке при ее присоединении и отсоединении импульсные тангенциально протиВ основу изобретения поставлена задача созвоположно направленные усилия локализуются в дать такую систему для мытья тары, в которой свободной части фитинга и не передаются через усовершенствование путем введения новых элеупорные поверхности на внешний соединительментов для закрепления веерных распылительный конец свободной части корпуса фитинга и ных насадок, изменения формы корпуса каждого далее на внутренний закрепляемый конец закрепсодержащегося в системе фитинга и изменения ляемой части корпуса фитинга, что ранее привовзаимного расположения элементов системы, подило к возникновению значительного люфта в зволило бы при использовании изобретения обесрезьбовом соединении, с помощью которого корпечить достижение технического результата, запус фитинга закреплен на подводящей трубе Отключающегося в быстром обеспечении точной сутствие люфта в резьбовом соединении привопараллельной ориентации множества противоподит к сокращению времени при установки ложно направленных веерных факелов распыла, распылительной насадки с обеспечением точной расположенных по разные стороны тары заданной ориентации веерного факела распыла На решение поставленных задач направлена заявляемая группа изобретений, которая связана В частных случаях выполнения заявляемый единым изобретательским замыслом и характерифитинг для веерного распыления жидкости харакзуется следующими существенными признаками, теризуется следующими отличительными от прокоторые выражены определенными понятиями и тотипа признаками Выпускное отверстие для создостаточны для достижения ожидаемого техничедания продолговатого веерного факела распыла ского результата во всех случаях, на которые расориентировано в положении заранее заданной пространяется объем правовой охраны ориентации продолговатого веерного факела распыла практически перпендикулярно к продольной Заявляемый фитинг для веерного распыления оси закрепляемой части корпуса углового фитинжидкости содержит корпус, имеющий закрепляега, то есть заранее заданная ориентация продолмую и свободную части с общим каналом для говатого веерного факела распыла - это практичежидкости, причем закрепляемая часть имеет ски перпендикулярная его ориентация по внутренний закрепляемый конец, а свободная отношению к продольной оси закрепляемой части часть имеет внешний соединительный конец с корпуса углового фитинга Продольные оси закресоединительными средствами Фитинг также сопляемой и свободной частей фитинга расположедержит веерную распылительную насадку, имеюны под прямым углом Корпус углового фитинга щую выпускное отверстие для создания продолговыполнен за одно целое Корпус углового фитинга ватого веерного факела распыла и и веерная распылительная насадка выполнены из соединительные средства для взаимодействия с пластмассы соединительными средствами внешнего соединительного конца фитинга При этом соединительЗаявляемое устройство для распыления жидные средства включают упорные поверхности и кости, содержит подводящую с продольной осью эти упорные поверхности на внешнем соединитрубу для подачи жидкости, набор фитингов, кажтельном конце фитинга и на веерной распылидый из которых имеет закрепляемую часть с протельной насадке взаимодействуют во время поводольной осью и свободную часть, причем закрепрота веерной распылительной насадки, ляемая часть закреплена на подводящей трубе и определяя заранее заданную ориентацию продолсообщена с ней внутренним пространством Кроговатого веерного факела распыла От прототипа ме того устройство содержит набор веерных расзаявляемый фитинг для веерного распыления пылительных насадок, присоединяемых к свободжидкости отличается тем, что корпус фитинга выным частям соответственных фитингов При этом полнен угловым и его закрепляемая и свободная веерные распылительные насадки и свободные части с общим каналом для жидкости соединены части фитингов снабжены совмещающимися сотак, что их продольные оси образуют угол, за счет единительными средствами, имеющими на фитин 14 13 51634 ге и насадке соответственные упорные поверхнотрубы на попеременное расстояние и каждый втости, взаимодействующие друг с другом при поворой угловой фитинг выступает из подводящей роте веерных распылительных насадок между трубы на одно и то же расстояние, а в соединенсоединенным и отсоединенным положениями От ных положениях веерные распылительные насадпрототипа заявляемое устройство для распылеки расположены в положении, в котором все выния жидкости отличается тем, что фитинги выполбрасываемые ими веерные факелы распыла нены угловыми с образованием угла между закрепараллельны друг другу и параллельны продольпляемой и свободной частями При этом упорные ной оси подводящей трубы Совмещающиеся соповерхности соединительных средств на угловом единительные средства и упорные поверхности фитинге и веерной распылительной насадке расвыполнены с возможностью взаимодействия и положены в положении, при котором они взаимопрекращения взаимодействия в пределах неполдействуют друг с другом, когда продолговатый ного оборота веерной распылительной насадки веерный факел распыла, выбрасываемый веерЗаявляемая система для мытья тары, содерной распылительной насадкой, располагается жит проницаемое для жидкости средство для практически параллельно продольной оси подвотранспортировки тары, набор устройств для расдящей трубы и практически перпендикулярно пропыления жидкости, каждое из которых содержит дольной оси закрепляемой части углового фитинподводящую трубу для подачи жидкости, прога, за счет чего соединение веерных дольная ось которой расположена поперек нараспылительных насадок с угловыми фитингами и правления перемещения тары Кроме того систеих поворот между соединенным и отсоединенным ма содержит набор фитингов, каждый из которых положениями не сопровождается относительным имеет закрепляемую часть с продольной осью и поворотом угловых фитингов, нарушающим орисвободную часть, причем закрепляемая часть заентацию веерных факелов распыла креплена на подводящей трубе и сообщена с ней внутренним пространством Еще система содерПри использовании заявляемого устройства жит набор веерных распылительных насадок, придля распыления жидкости ожидается достижение соединяемых к свободным частям соответствентехнического результата, заключающегося в быных фитингов При этом подводящие трубы для стром обеспечении точной заданной ориентации подачи жидкости установлены вблизи верхней и веерных факелов распыла нижней сторон тары От прототипа заявляемая Между совокупностью существенных признасистема для мытья тары отличается тем, что веков этого изобретения и достигаемым техничеерные распылительные насадки и свободные часским результатом имеется следующая причинноти фитингов снабжены совмещающимися соедиследственная связь Выполнение фитингов углонительными средствами, имеющими на фитинге и выми с образованием угла между их закрепляенасадке соответственные упорные поверхности, мой и свободной частями и предварительное расвзаимодействующие друг с другом при повороте положение при этом упорных поверхностей веерных распылительных насадок между соедисоединительных средств на каждом угловом финенным и отсоединенным положениями, причем тинге и веерной распылительной насадке в полофитинги выполнены угловыми с образованием жении, при котором они взаимодействуют друг с угла между закрепляемой и свободной частями, другом именно в заданном положении продолгопри этом упорные поверхности соединительных ватого веерного факела распыла, приводит к тосредств на угловом фитинге и насадке располому, что теперь многократно прикладываемые к жены в положении, при котором они взаимодействеерной распылительной насадке при ее присоевуют друг с другом, когда продолговатый веерный динении и отсоединении импульсные тангенцифакел распыла, выбрасываемый веерной распыально противоположно направленные усилия лолительной насадкой, располагается практически кализуются в свободной части фитинга и не параллельно продольной оси подводящей трубы и передаются через упорные поверхности на внешпрактически перпендикулярно продольной оси ний соединительный конец свободной части корзакрепляемой части углового фитинга, за счет пуса фитинга и далее на внутренний закрепляечего соединение веерных распылительных насамый конец закрепляемой части корпуса фитинга док с угловыми фитингами и их поворот между во время поворота распылительной насадки в соединенным и отсоединенным положениями не заданное положение для обеспечения заданной сопровождается относительным поворотом углоориентации продолговатого веерного факела, что вых фитингов, нарушающим ориентацию веерных ранее приводило к возникновению значительного факелов распыла люфта в резьбовом соединении, с помощью которого корпус фитинга закреплен на подводящей При использовании заявляемой системы для трубе Отсутствие люфта в резьбовом соединении мытья тары ожидается достижение технического каждого фитинга приводит к сокращению времени результата, заключающегося в быстром обеспепри установке набора распылительных насадок с чении точной параллельной ориентации множестобеспечением точной заданной ориентации всех ва противоположно направленных веерных факевеерных факелов распыла лов распыла, расположенных по разные стороны тары В частных случаях выполнения заявляемое устройство для распыления жидкости характериМежду совокупностью существенных призназуется следующими отличительными от прототипа ков этого изобретения и достигаемым техничепризнаками Угловые фитинги выполнены за одно ским результатом имеется следующая причинноцелое Угловые фитинги -это прямоугольные фиследственная связь Выполнение фитингов углотинги Угловые фитинги выступают из подводящей выми с образованием угла между их закрепляв 16 15 51634 мой и свободной частями и предварительное расщаться или другим способом нарушать совмещеположение при этом упорных поверхностей соние осей во время навертывания распылительной единительных средств на угловых фитингах насадки на свободный конец фитинга и веерных распылительных насадках в положеУгол выброса жидкости из насадки относинии, при котором они взаимодействуют друг с друтельно оси свободной части, фитинга в сумме с гом именно в заданном параллельном положении углом между закрепленной и свободной частями продолговатых веерных факелов распыла, привофитинга обеспечивает выброс жидкости в направдит к тому, что теперь многократно прикладываелении, практически перпендикулярном продольмые к веерной распылительной насадке при ее ной оси закрепленной части фитинга В первом присоединении и отсоединении импульсные танварианте осуществления настоящего изобретения генциально противоположно направленные усифитинги представляют собой прямоугольные филия локализуются в свободной части фитинга и не тинги, а насадки выбрасывают распыляемую жидпередаются через упорные поверхности на внешкость параллельно свободной части фитинга Эти ний соединительный конец свободной части корпрямоугольные фитинги соединены с подводящей пуса фитинга и далее на внутренний закрепляетрубой таким образом, что их свободные части мый конец закрепляемой части корпуса фитинга перпендикулярны продольной оси трубы Веерные во время поворота распылительной насадки в факелы распыла, выбрасываемые распылительзаданное положение для обеспечения заданной ными насадками, параллельны друг другу и проориентации продолговатого веерного факела, что дольной оси подводящей трубы Как будет разъранее приводило к возникновению значительного яснено ниже, возможно использование целого люфта в резьбовом соединении, с помощью которяда сочетаний угловых фитингов с распылительрого корпус фитинга закреплен на подводящей ными насадками, обеспечивающих получение трубе Отсутствие люфта в резьбовом соединении всех преимуществ настоящего изобретения каждого фитинга приводит к сокращению времени В предпочтительном случае угловые фитинги при установке набора распылительных насадок с выполнены за одно целое, например, отлиты из обеспечением точной заданной параллельной пластмассы В зависимости от температуры жидориентации множества противоположно направкости в той или иной системе или от других факленных веерных факелов распыла, расположенторов можно также изготовить цельные фитинги ных по разные стороны тары из металла, такого как нержавеющая сталь На закрепляемом конце каждого фитинга, предпочтиВ частных случаях выполнения заявляемая тельно, нарезана наружная резьба, чтобы фитинги система для мытья тары характеризуется слеможно было закрепить в резьбовых отверстиях в дующими отличительными от прототипа признаподводящей трубе Далее будет подробно разъками Угловые фитинги выполнены за одно целое яснено, что для присоединения угловых фитингов Угловые фитинги - это прямоугольные фитинги к подводящей трубе и отсоединения их от нее их Угловые фитинги выступают из подводящей трубы следует поворачивать вокруг первой оси, а насадна попеременное расстояние, и каждый второй ки следует поворачивать вокруг второй оси, переугловой фитинг выступает из подводящей трубы секающей первую или даже перпендикулярной ей на одно и то же расстояние, а в соединенных поПоскольку фитинг представляет собой жесткую ложениях веерных распылительных насадок все деталь, не содержащую подвижных компонентов, выбрасываемые ими веерные факелы распыла, навертывание насадок на угловые фитинги не параллельны друг другу и параллельны продольприведет к какому-либо повороту углового фитинной оси подводящей трубы Совмещающиеся сога, который мог бы обусловить неправильную ориединительные средства и упорные поверхности ентацию веерного факела распыла Поэтому расвыполнены с возможностью взаимодействия и пылительные насадки легко и точно прекращения взаимодействия в пределах неполповорачиваются на 90 градусов и садятся на своного оборота веерной распылительной насадки бодные концы угловых фитингов В предпочтительном варианте осуществления настоящим изобретением предложено устройство В объеме настоящего изобретения более для распыления жидкости, которое может быть подробно рассмотрена система для мытья тары, в использовано для мытья тары, включающее подкоторой используется набор подводящих труб, как водящую трубу для подачи жидкости и набор угсказано выше, но угловые фитинги и насадки, ловых фитингов, установленных вдоль хотя бы предпочтительно, установлены на противоположодной стороны подводящей трубы Одним концом ных сторонах труб Кроме этого, подводящие труугловые фитинги закреплены в подводящей трубе, бы установлены, предпочтительно, и над, и под а к другому концу каждого фитинга присоединена проницаемым для жидкости конвейером, трансвеерная распылительная насадка Веерная распортирующим тару, такую как банки, от одного пылительная насадка относится к штыковому типункта к другому Трубы пересекают направление пу, для ее присоединения к угловому фитингу и движения банок, а наиболее предпочтительно, отсоединения от него требуется лишь небольшой перпендикулярны ему Верхние и нижние подвоповорот Угловые фитинги и насадки имеют содящие трубы и присоединенные к ним распыливмещающиеся соединительные средства, вклютельные насадки установлены строго одна напрочающие соответствующие упорные поверхности, тив другой, так что соответствующие верхняя и которые, взаимодействуя, фиксируют фитинг понижняя поверхности банки одновременно подверсле того, как его нужным образом сориентировагаются воздействию противоположных веерных ли Угловой фитинг - это жесткая цельная деталь факелов распыла без подвижных частей, которые могли бы враНа основании сказанного выше можно заклю 18 17 51634 чить, что устройство для мытья тары, предложентельных насадок на 90 градусов относительно ное настоящим изобретением, позволяет очень угловых фитингов, быстро и точно устанавливать большое число ФигЗ - вид снизу, подобный фиг 2, но здесь веерных распылительных насадок на центральной изображен набор угловых фитингов и распылиподводящей трубе Сочетание жестких угловых тельных насадок, присоединенных к противопофитингов и веерных распылительных насадок ложным сторонам подводящей трубы и располоштыкового типа обеспечивает быстрое и точное женных в предпочтительном шахматном порядке соединение и правильную ориентацию и предотпараллельно друг другу, вращает нарушающее ориентацию движение угФиг 4 - это вид сбоку в разрезе прямоугольнолового фитинга во время присоединения Кроме го фитинга и веерной распылительной насадки, того, во многих случаях все детали можно изготовыполненных в соответствии с настоящим изовить из пластмассы, что ведет к уменьшению забретением, трат Фиг 5 - это покомпонентное изображение в аксонометрической проекции прямоугольного фиЭти и другие достоинства настоящего изобретинга и веерной распылительной насадки, изотения станут более очевидными по изучении нибраженных на фиг 4, жеследующего полного описания предпочтительного варианта осуществления настоящего Фиг 6 - это изображение в аксонометрической изобретения в сочетании с приложенными иллюпроекции системы для мытья тары, включающей страциями устройство, выполненное в соответствии с настоящим изобретением, Краткие пояснения к иллюстративным материалам Фиг 7 - это поперечный разрез предпочтительной системы для мытья тары, изображенной Фиг 1 - это изображение в аксонометрической на фиг 6, проекции устройства для распыления жидкости, которое может быть использовано для мытья таФиг 8 - это вид в разрезе устройства, выполры, выполненного в соответствии с настоящим ненного в соответствии с альтернативным вариизобретением, с предпочтительным расположениантом конструкции углового фитинга и насадки, ем веерных факелов распыла, предложенных настоящим изобретением Фиг 2 - это вид снизу устройства п о фиг 1 со На графических материалах проставлены схематическим изображением поворота распылиследующие обозначения Таблица Позиция 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 Наименование элемента Устройство для распыления жидкости Подводящая труба Угловые фитинги Распылительные насадки Закрепляемая часть фитинга Свободная часть фитинга Факел распыла Поперечное сечение факела распыла Продольная ось закрепляемой части фитинга Продольная ось подводящей трубы Оси веерных факелов распыла Резьба Отверстие Соединительные средства Наконечник распылительной насадки Соединительные средства Уплотнительное кольцо Канал для жидкости Канал для жидкости Передняя выпускная часть насадки Канал для жидкости Выпускное отверстие Вырез в наконечнике распылительной насадки Запирающий выступ Паз Упорная поверхность запирающего выступа Упорная поверхность на конце паза Выступ Захват 19 51634 20 Продовження таблиці 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 а Р Уплотнительное кольцо Фланец Край соединительного средства Продольные ребра Система для мытья тары Банки Сетчатый конвейер Полосы нержавеющей стали Отверстия Концы банок Направление движения конвейера Оси горизонтальных частей фитингов Упор Упор Магистральный трубопровод Общая ось выпускных отверстий противоположно направленных насадок Устройство для распыления жидкости Подводящая труба Угловые фитинги Продольная ось закрепляемой части фитинга Закрепляемая часть фитинга Свободная часть фитинга Ось свободной части фитинга Соединительные средства Распылительная насадка Выпускное отверстие Факел распыла Угол между осями закрепляемой и свободной частями фитинга Угол между факелом распыла и осью свободной части фитинга Соответствующее настоящему изобретению устройство 1 для распыления жидкости, которое может быть использовано для мытья тары, содержит подводящую трубу 2 для подачи жидкости с набором соединенных с ней фитингов 3 с распылительными насадками 4, установленными на концах фитингов 3(фиг1) Каждый фитинг имеет закрепляемую часть 5 с продольной осью и свободную часть 6, причем закрепляемая часть 5 закреплена на подводящей трубе 2 и сообщается с ней внутренним пространством Веерные распылительные насадки 4 присоединены к свободным частям 6 соответственных фитингов 3 для создания факелов распыла 7, имеющих поперечное сечение 8 Продольная ось 9(фиг2) закрепляемой части 5 каждого фитинга 3 расположена перпендикулярно продольной оси 10 подводящей трубы 2 Веерные распылительные насадки 4 установлены в положение, в котором оси 11(фигЗ) веерных факелов распыла параллельны продольной оси 10 подводящей трубы 2 Каждый фитинг 3 имеет наружную резьбу 12(фиг4), обеспечивающую его соединение с отверстием 13с внутренней резьбой в подводящей трубе 2(фиг2) На противоположном конце фитинга 3 находится охватывающая часть соединительного средства 14(фиг4) штыкового типа, или быстрого соединения Распылительная насадка 4 состоит из наконечника 15 распылительной насадки и входящей части соединительного средства 16 штыкового типа, или быстрого соединения Как показано на фиг 4 и фиг 5, между охватывающей и входящей частями соединительных средств 14 и 16 при соединении зажимают уплотнительное кольцо 17 Каждый угловой фитинг 3 имеет внутреннее отверстие или канал 18 для жидкости, а в расположенном выше по потоку конце распылительной насадки 4 имеется внутреннее отверстие или канал 19 для жидкости, по размеру соответствующий каналу 18 Распылительная насадка 4 имеет также переднюю выпускную часть 20, определяющую канал 21 для жидкости несколько меньшего диаметра Канал 21 сообщается с каналом 19 и заканчивается в расположенном ниже по потоку конце насадки V-образным выпускным отверстием 22 На наконечнике 15 распылительной насадки 4 имеется также вырез 23 для предупреждения рассечения или задевания факела распыла На расположенном выше по потоку конце распылительной насадки 4 имеются запирающие выступы 24, взаимодействующие в процессе короткого вращательного движения с соответствующими пазами 25 внутри соединительного средства 14 углового фитинга 3 Торцы каждого запирающего выступа 24 служат упорными поверхностями 26, взаимодействующими с упорными поверхностями 27(на фиг 5 показана только одна из них) на концах пазов 25 Входящая часть соединительного средства 16 на распылительной насадке 4 имеет также выступы 28(на фиг 5 показан один), взаимодействующие с захватами 29(на фиг 5 показан один) на охватывающей части соединительного средства 14 Выступы 28 попадают между гибкой дугообразной деталью 30 и жесткой 22 21 51634 дугообразной деталью 31 в конце короткого враной продольной оси 10 подводящей трубы 2 Пощательного движения распылительной насадки 4 сле короткого вращательного движения, предпочотносительно охватывающей части соединительтительно поворота на 90°, веерные факелы ного средства 14 Как лучше всего видно на фиг 4, распыла 7 всех насадок 4 становятся параллельуплотнительное кольцо 32 обеспечивает дополнино друг другу вдоль осей 11 и параллельно оси 10 тельную,герметизацию, его захватывают и сдавподводящей трубы 2 Как показано на фиг 3, углоливают фланец 33 наконечника 15 насадки и край вые фитинги 3 с присоединенными к ним насад34 охватывающей части соединительного средстками 4 установлены, предпочтительно, на протива 14 Как показано на фиг 5, наконечник 15 навоположных сторонах подводящей трубы 2 Для садки снабжен продольными ребрами 35, позвополучения оптимальных результатов все веерные ляющими захватить наконечник 15 насадки факелы распыла 7 должны быть параллельными, пальцами и ввернуть распылительную насадку 4 в как показано на фигЗ Угловой фитинг 3 и распыохватывающую часть соединительного средства лительная насадка 4, используемые в предпочти14 тельном варианте осуществления настоящего изобретения, подробно представлены на фиг 4 и В заявляемом устройстве 1 для распыления 5 Соединительное устройство штыкового типа, жидкости фитинги 3 выполнены угловыми с обраили устройство быстрого соединения, использозованием угла между закрепляемой 5 и свободной ванное для соединения насадки 4 с угловым фи6 частями(фиг 1 - 5) При этом упорные поверхнотингом 3, известно из уровня технике Следует сти 26 и 27 соединительных средств 14 и 16 на понимать, что для насадок 4 могут быть использоугловых фитингах 3 и веерных распылительных ваны другие устройства быстрого соединения, насадках 4 расположены в положении, при котоотличные от описанного здесь, но обеспечиваюром они взаимодействуют друг с другом, когда щие быстроту соединения и точность ориентации продолговатый веерный факел распыла 7, выбравеерного факела распыла сываемый веерной распылительной насадкой 4 будет расположен практически параллельно продольной оси 10 подводящей трубы 2 и практически перпендикулярно продольной оси 9 закрепляемой части 5 углового фитинга Благодаря всему этому соединение веерных распылительных насадок 4 с угловыми фитингами 3 и их поворот между соединенным и отсоединенным положениями не сопровождается относительным поворотом угловых фитингов, нарушающим ориентацию веерных факелов распыла 7 В предпочтительном варианте осуществления настоящего изобретения угловые фитинги 3 имеют прямой угол между закрепляемой частью 5 и свободной частью 6 Так, закрепляемая часть 5 может отходить от подводящей трубы 2 в горизонтальном направлении, а свободная часть 6 проходит вертикально и может распылять жидкость вниз, например, на ряд банок(фиг6 и 7), движущихся мимо устройства 1 Разумеется, как станет ясно при рассмотрении фиг 6 и 7, устройство 1 может также быть использовано для распыления жидкости, такой как вода, вверх(также на тару) Согласно с фиг 2 и 3, угловые фитинги 3 имеют горизонтальные закрепляемые части 5 с попеременными длинами Иными словами, каждый второй угловой фитинг 3 имеет горизонтальную закрепляемую часть 5 одной и той же длины Как видно на фиг 2 и 3, благодаря этому края соседних веерных факелов распыла 7 будут перекрываются, образуя непрерывный факел вдоль всего устройства 1, но в то же время соседние веерные факелы распыла 7 не создадут друг другу помех Как схематически показано на фиг 2, веерные распылительные насадки 4 относятся к "штыковому" типу, или типу "быстрого соединения", т е для их герметичного закрепления на угловых фитингах 3 требуется лишь небольшой поворот Так, вначале насадки 4 вставляют в угловые фитинги 3 так, что веерный факел распыла 7 оказывается ориентированным, как показано штриховыми линиями на фиг 2, и проходит вдоль оси 9, перпендикуляр В заявляемом устройстве 1 для распыления жидкости использован заявляемый фитинг 3 для веерного распыления жидкости(фиг 4 и 5), который содержит корпус, имеющий закрепляемую 5 и свободную 6 части с общим каналом для жидкости Закрепляемая часть 5 имеет внутренний закрепляемый конец, а свободная часть 6 имеет внешний соединительный конец с соединительными средствами 14 На свободной части 6 фитинга 3 установлена веерная распылительная насадка 4, имеющая выпускное отверстие 22 для создания продолговатого веерного факела распыла 7 и соединительные средства 16 для взаимодействия с соединительными средствами 14 внешнего соединительного конца фитинга Соединительные средства 14 и 16 включают упорные поверхности 26 и 27, которые на внешнем соединительном конце фитинга и на веерной распылительной насадке взаимодействуют во время поворота веерной распылительной насадки, определяя заранее заданную ориентацию продолговатого веерного факела распыла 7 Корпус фитинга 3 выполнен угловым и его закрепляемая 5 и свободная 6 части с общим каналом для жидкости соединены так, что их продольные оси образуют угол, за счет чего соединение веерной распылительной насадки 4 с угловым фитингом 3 и ее поворот между соединенным и отсоединенным положениями не сопровождается относительным поворотом углового фитинга, нарушающим ориентацию веерных факелов распыла Как показано на фиг 4 и 5, угловой фитинг 3 это деталь, выполненная за одно целое В предпочтительном случае угловые фитинги 3 изготавливают способом литьевого формования из пластика, такого как полипропилен, также можно изготовить цельные фитинги из такого материала, как нержавеющая сталь Фитинг 3 имеет наружную резьбу 12, обеспечивающую его соединение с отверстием 13 со внутренней резьбой в подводящей трубе 2(фиг2) На противоположном конце фитинга 3 находится охватывающая часть соеди 24 23 51634 нительного средства 14 штыкового типа, или бырованным своим продольным измерением вдоль строго соединения Насадка 4 состоит из наконечгоризонтальной части закрепляемой части 5 углоника 15 распылительной насадки и входящей часвого фитинга 3 Затем, при повороте насадки 4 в ти соединительного средства 16 штыкового типа, положение, изображенное на фиг 4, продолговаили быстрого соединения, которую коротким вратое отверстие 22 будет принудительно зафиксищательным движением соединяют с охватываюровано упорными поверхностями 2 6, 27 и выстущей частью соединительного средства 14 на углопом 28 и захватом 29 защелкивающего устройства вом фитинге 3 Как показано на фиг 4, между в перпендикулярной ориентации по отношению к охватывающей и входящей частями соединительпродольному измерению закрепляемой части 5 ных средств 14 и 16 при соединении зажимают фитинга Разумеется, продольное измерение проуплотнительное кольцо 17 долговатого выпускного отверстия 22 также всегда ориентировано перпендикулярно продольному Как наилучшим образом показано на фиг 4, измерению свободной части 6 фитинга Эта отноугловой фитинг имеет внутреннее отверстие или сительная ориентация очень важна, так как когда канал 18 для жидкости, а в расположенном выше все угловые фитинги 3 присоединены к подводяпо потоку конце распылительной насадки 4 имеетщей трубе 2(фиг1) и их закрепляемые части 5 ся внутреннее отверстие или канал 19 для жидкоориентированы строго горизонтально, а свободсти, по размеру соответствующий каналу 18 Расные части 6 ориентированы строго вертикально, пылительная насадка 4 также имеет переднюю присоединение насадок 4 обеспечит точную нужвыпускную часть 20, определяющую канал 21 для ную ориентацию осей факелов распыла, как покажидкости несколько меньшего диаметра Канал 21 зано на фигЗ Это возможно благодаря тому, что сообщается с каналом 19 и заканчивается в расугловые фитинги 3 являются жесткими и не имеют положенном ниже по потоку конце насадки, опречастей, способных вращаться, и присоединение деляя изогнутый конец с V-образным выпускным угловых фитингов 3 к подводящей трубе 2 осущеотверстием 22 Узкое V-образное выпускное отствляется посредством их вращения вокруг оси, верстие 22, лучше всего показанное на фиг 5, выперпендикулярной оси вращения распылительной брасывает веерные факелы распыла 7(фиг 3), насадки 4 при ее присоединении Таким образом, которые можно быстро и точно расположить в быстрое и точное присоединение насадок 4 являсоответствии с настоящим изобретением На нается безусловно возможным, при этом обеспечиконечнике 15 распылительной насадки имеются вается герметизация соединения и исключается также вырезы 23, предупреждающие рассечение какое-либо другое одновременное движение или или задевания веерного факела распыла вращение, способное нарушить ориентацию насаНа расположенном выше по потоку конце расдок 4 пылительной насадки 4 имеются запирающие выступы 24, взаимодействующие в процессе коротНа фиг 6 и 7 изображена заявляемая система кого вращательного движения с 36 для мытья тары, в которой используется заявсоответствующими пазами 25 внутри соединиляемое устройство 1 для распыления жидкости и тельного средства 14 углового фитинга 3 Торцы заявляемый фитинг 3 для распыления жидкости каждого запирающего выступа 24 служат упорныСистема 36 для мытья тары, например, алюми поверхностями 26, взаимодействуя с поверхминиевых банок 37 для напитков, содержит(фиг 6 ностями 27(на фиг 5 показана только одна из них) и 7) проницаемое для жидкости средство для на концах пазов 25 Входящая часть соединительтранспортировки тары, выполненное в виде сетного средства 16 на распылительной насадке 4 чатого конвейера 38, и набор устройств 1 для расимеет также выступы 28(на фиг 5 показан один), пыления жидкости, каждое из которых содержит взаимодействующие с захватами 29(на фиг 5 поподводящую трубу 2 для подачи жидкости, проказан один) на охватывающей части соединительдольная ось которой расположена поперек наного средства 14 Выступы 28 попадают между правления перемещения тары Подводящие тругибкой дугообразной деталью 30 и жесткой дугобы 2 для подачи жидкости установлены вблизи образной деталью 31 в конце короткого вращаверхней и нижней сторон тары Устройство 1 для тельного движения насадки 4 относительно охвараспыления жидкости содержит набор фитингов 3, тывающей части соединительного средства 14 каждый из которых имеет закрепляемую часть 5 с Как лучше всего видно на фиг 4, уплотнительное продольной осью 9(фиг2) и свободную часть 6, кольцо 32 обеспечивает дополнительную гермепричем закрепляемая часть закреплена на подвотизацию, его захватывают и сдавливают фланец дящей трубе 2 и сообщена с ней внутренним про33 наконечника 15 насадки и край 34 охватываюстранством Кроме того устройство 1 содержит щей части соединительного средства 14 Как понабор веерных распылительных насадок 4, приказано на фиг 5, наконечник 15 насадки снабжен соединяемых к свободным частям 6 соответстпродольными ребрами 35, позволяющими захвавенных фитингов 3 При этом веерные распылитить наконечник 15 насадки пальцами и ввернуть тельные насадки 4 и свободные части 6 фитингов распылительную насадку в охватывающую часть 3 снабжены совмещающимися соединительными соединительного средства 14 средствами 14 и 16, имеющими на фитинге и насадке соответственные упорные поверхности 27 и На фиг 5 видно, что упорные поверхности 26 и 26, взаимодействующие друг с другом при пово27, как и выступ 28 и захват 29 защелкивающего роте веерных распылительных насадок 4 между устройства, расположены так, что при первонасоединенным и отсоединенным положениями чальном введении насадки 4 в охватывающую Фитинги 3 выполнены угловыми с образованием часть соединительного средства 14 продолговаугла между закрепляемой 5 и свободной 6 частятое выпускное отверстие 22 оказывается ориенти 26 25 51634 ми Упорные поверхности 26 и 27 соединительносмещаться или даже падать под действием него средства на угловом фитинге и насадке распоуравновешенных сил противоположно направленложены в положении, при котором они взаимодейных веерных факелов распыла 7 ствуют друг с другом когда продолговатый На фиг 8 представлена альтернатива прямовеерный факел распыла 7, выбрасываемый вееругольным фитингам, изображенным на фиг 1 - 7 ной распылительной насадкой 4, располагается На фиг 8 элементы, в общем соответствуют элепрактически параллельно продольной оси 10 подментам, изображенным на фиг 1 - 7 В частности, водящей трубы 2 и практически перпендикулярно изображено устройство 48 для распыления жидпродольной оси 9 закрепляемой части 5 углового кости в разрезе, выполненном перпендикулярно фитинга, за счет чего соединение веерных распыпродольной оси подводящей трубы 49 Угловые лительных насадок 4 с угловыми фитингами 3 и фитинги 50 ввинчены в трубу 49 с обеих ее сторон поворот насадок между соединенным и отсоедив точности так, как в первом варианте осуществненным положениями не сопровождается относиления изобретения ось 51 каждой закрепляемой тельным поворотом угловых фитингов, нарушаючасти 52 фитинга перпендикулярна продольной щим ориентацию веерных факелов распыла 7 оси подводящей трубы 49 Свободная часть 53 углового фитинга 50 проходит вдоль оси 54, обраСистема 36 представлена здесь как система зующей угол а с осью 51 закрепляемой части 52 для мытья алюминиевых банок 37 для напитков, фитинга К свободной части 53 углового фитинга транспортируемых проницаемым для жидкости сетчатым конвейером 38 Сетчатый конвейер из50 посредством соединительного средства 55 готовлен, предпочтительно, из полос 39 нержаприсоединена распылительная насадка 56 с вывеющей стали и имеет любую подходящую сетчапускным отверстием 57 тую или ячеистую конструкцию, позволяющую Факел распыла 58, который будет сформирораспыляемой жидкости легко проходить через ван насадкой 56, образует угол [3 с осью 54 Объотверстия 40 в конвейере к банкам 37 Банки 37 единение углов а и р образует практически пряпусты и установлены на конвейер 38 открытыми мой угол, одна из сторон которого лежит на оси концами 41 вниз(фиг7) Подводящие трубы 2 ори51 Видно, например, что в изображенной констентированы перпендикулярно продольному измерукции насадки угол а может составлять 15°, а рению и направлению движения конвейера 38, угол [3 75°, как в насадке, продающейся под токоторое обозначено стрелкой 42 Таким образом, варным знаком FloodJet® компанией Spraying Sysкак показано на фиг 6, оси 43 соответственных tems Со В другом примере угол а равен 52°, а горизонтальных закрепляемых частей 5 фитингов угол [3 - 38°, как в насадке, продающейся под топараллельны продольному измерению и направварным знаком FloodJet® компанией Spraying Sysлению 42 движения конвейера 38, а веерные фаtems Со Возможны другие сочетания углов, кокелы распыла 7, выбрасываемые соответственнечно же, определяемые углом выброса жидкости ными насадками 4, строго перпендикулярны из насадки, используемой в каждом конкретном продольному измерению и направлению 42 двислучае Однако, нежелательно, чтобы угол а был жения конвейера 38 намного меньше 15°, так как при этом преимущества настоящего изобретения станут менее выраКак показано на фиг 7, в предпочтительном женными случае над и под конвейером 38 устанавливают ряд устройств 1 для распыления жидкости опиРабота системы 36 для мытья тары, с испольсанным выше образом В типичной промышлензованием заявляемого устройства 1 для распыленой системе для мытья банок для напитков, в кония жидкости, в котором использована конструкторой используется конвейер, например, от 1 до ция заявляемого фитинга 3, осуществляется 2,5 метров шириной и в 30 или 60 метров длиной, следующим образом проходящий через несколько пунктов мытья и поВначале в закрепленные на подводящих трулоскания, используются многочисленные подвобах 2 угловые фитинги 3 вставляют распылительдящие трубы 2 и часто более тысячи фитингов 3 и ные насадки 4 Как показано на фиг 5, наконечник насадок 4 Банки 37 удерживают на конвейере 38 15 распылительной насадки 4 снабжен продольпри помощи подходящих боковых ограничителей ными ребрами 35, позволяющими захватить накоили упоров 44 и 45 Подводящие трубы 2 монтинечник 15 насадки пальцами и ввернуть распылируют, например, на магистральном трубопроводе тельную насадку в охватывающую часть 46 Каждую подводящую трубу 2 располагают точсоединительного средства 14, которое располоно над или под другой подводящей трубой 2, как жено на угловом фитинге 3 Насадки 4 вставляют показано на фиг 7 Каждую насадку 4 также расв угловые фитинги 3 так, что веерный факел располагают точно над или под другой насадкой 4 пыла 7 оказывается ориентированным, как покаВыпускные отверстия 22(фиг5) противоположно зано штриховыми линиями на фиг 2, и проходит направленных насадок 4 в идеале имеют общую вдоль оси 9, перпендикулярной продольной оси 10 ось 47(фиг7), так что выбрасываемые ими веерподводящей трубы 2 После короткого вращаные факелы распыла 7 точно совмещаются друг с тельного движения, предпочтительно поворота на другом Если банки 37 отсутствуют, то противопо90°, веерные факелы распыла 7 всех насадок 4 ложно направленные веерные факелы распыла 7 становятся параллельно друг другу вдоль осей 11 стремятся "вытеснить" друг друга и встречаются, и параллельно оси 10 подводящей трубы 2 Как образуя в поперечном сечении 8 эллипс(фиМ) показано на фиг 3, угловые фитинги 3 с присоедиЭто очень важно, так как если противоположно ненными к ним насадками 4 установлены, преднаправленные веерные факелы распыла 7 будут почтительно, на противоположных сторонах подплохо совмещаться, то банки будут раздвигаться, водящей трубы 2 Для получения оптимальных 28 27 51634 результатов все веерные факелы распыла 7 насадками 4, строго перпендикулярны продольдолжны быть параллельными, как показано на ному измерению и направлению движения 42 конфигЗ При первоначальном введении насадки 4 в вейера 38 Так как верхние и нижние подводящие охватывающую часть соединительного средства трубы 2 и присоединенные к ним распылительные 14 продолговатое выпускное отверстие 22 оказынасадки 4 установлены строго одна напротив друвается ориентированным своим продольным изгой, то соответствующие верхняя и нижняя померением вдоль горизонтальной части закрепверхности банок 37 одновременно подвергаются ляемой части 5 углового фитинга 3 Затем, при воздействию противоположных веерных факелов повороте насадки 4 в положение, изображенное распыла 7 Все веерные факелы распыла 7, созна фиг 4, продолговатое отверстие 22 будет придаваемые каждой подводящей трубой 2, располонудительно зафиксировано упорными поверхножены в шахматном порядке, при этом факелы кастями 26, 27 и выступом 28 и захватом 29 защелждого ряда расположены в ряду соосно, а факелы кивающего устройства в перпендикулярной в соседних рядах расположены параллельно друг ориентации по отношению к продольному измередругу и параллельно продольной оси 10 подводянию закрепляемой части 5 фитинга Разумеется, щей трубы Кроме того, в системе для мытья тапродольное измерение продолговатого выпускноры, в которой подводящие трубы 2 установлены го отверстия 22 также всегда ориентировано перодна напротив другой над и под конвейером 38, а пендикулярно продольному измерению свободной распылительные насадки 4 каждой трубы ориенчасти 6 фитинга Эта относительная ориентация тированы, соответственно, вниз и вверх, выпускочень важна, так как когда все угловые фитинги 3 ные отверстия 22 распылительных насадок, расприсоединены к подводящей трубе 2(фиг1) и их положенных одна напротив другой, строго соосны закрепляемые части 5 ориентированы строго гоБлагодаря этому расположенные по разные сторизонтально, а свободные части 6 ориентированы роны банок 37 противоположно направленные строго вертикально, присоединение насадок 4 веерные факелы распыла 7 не смещают и не сбиобеспечит точную нужную ориентацию осей факевают движущиеся легкие банки для напитков Налов распыла, как показано на фигЗ, поскольку оборот, противоположно направленные соосные угловые фитинги 3 являются жесткими и не имеют друг другу веерные факелы распыла 7 придают частей, способных поворачиваться, и поскольку банкам 37 устойчивость присоединение угловых фитингов 3 к подводящей Если банки 37 отсутствуют, то противоположтрубе 2 осуществляется посредством их вращено направленные веерные факелы распыла 7 ния вокруг оси, перпендикулярной оси вращения стремятся "вытеснить" друг друга и встречаются, распылительной насадки 4 при ее присоединении образуя в поперечном сечении 8 эллипс(фиМ) Так осуществляется быстрое и точное присоедиЭто очень важно, так как если противоположно нение насадок 4, при котором обеспечивается направленные веерные факелы распыла 7 будут герметизация соединения и исключается какоеплохо совмещаться, то банки будут раздвигаться, либо другое одновременное движение или врасмещаться или даже падать под действием нещение угловых фитингов 3, способное нарушить уравновешенных сил противоположно направленориентацию насадок 4 ных веерных факелов распыла 7 Так обеспечивается точная параллельная ориентации множества Жидкость для мытья перемещаемых сетчатым веерных факелов распыла 7 и образование конвейером 38 банок 37 подается под давлением сплошного факела распыла, что предотвращает в подводящие трубы 2 и далее через каналы 18, смещение банок 37 на конвейере 38 или их паде19 и 21 для жидкости угловых фитингов 3 постуние в процессе мытья пает в выпускные отверстия 22 распылительных насадок 4 Факел распыла, создаваемый каждой Итак, из приведенного выше описания должно насадкой 4, - это "веерный" факел распыла 7 с быть понятно, что настоящее изобретение позвопродолговатым, узким и, в общем, эллиптическим ляет не только очень точно сориентировать веерпоперечным сечением 8 Веерные факелы распыные распылительные насадки, как это необходимо ла 7, выбрасываемые веерными распылительныв системах, таких как системы для мытья банок ми насадками 4 располагаются практически падля напитков, но и произвести установку и замену раллельно друг другу, параллельно продольной значительного числа точно сориентированных оси 10 подводящей трубы 2 и практически первеерных распылительных насадок в течение гопендикулярно продольным осям 9 закрепляемых раздо более короткого времени, чем это было частям 5 угловых фитингов 3 Благодаря этому возможно до сих пор края соседних веерных факелов распыла 7 переВ настоящем документе описаны лишь предкрываются, образуя непрерывный факел вдоль почтительные устройства и система, воплощаювсего устройства 1 для распыления жидкости, но в щие концепцию настоящего изобретения, но спето же время соседние веерные факелы распыла 7 циалисты легко выявят разнообразные не создают друг другу помех Как показано на модификации, находящиеся в пределах объема фиг 6, оси 43 соответственных горизонтальных настоящего изобретения Поэтому заявитель не закрепляемых частей 5 угловых фитингов 3 пасчитает себя ограниченным подробностями, прираллельны продольному измерению и направлеведенными в настоящем описании, а признает нию движения 42 конвейера 38, а веерные факелишь ограничения, вытекающие из нижеследуюлы распыла 7, выбрасываемые соответственными щей формулы 29 51634 ЗО 31 51634 Фиг; ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 32
