Шприц для ін’єкцій

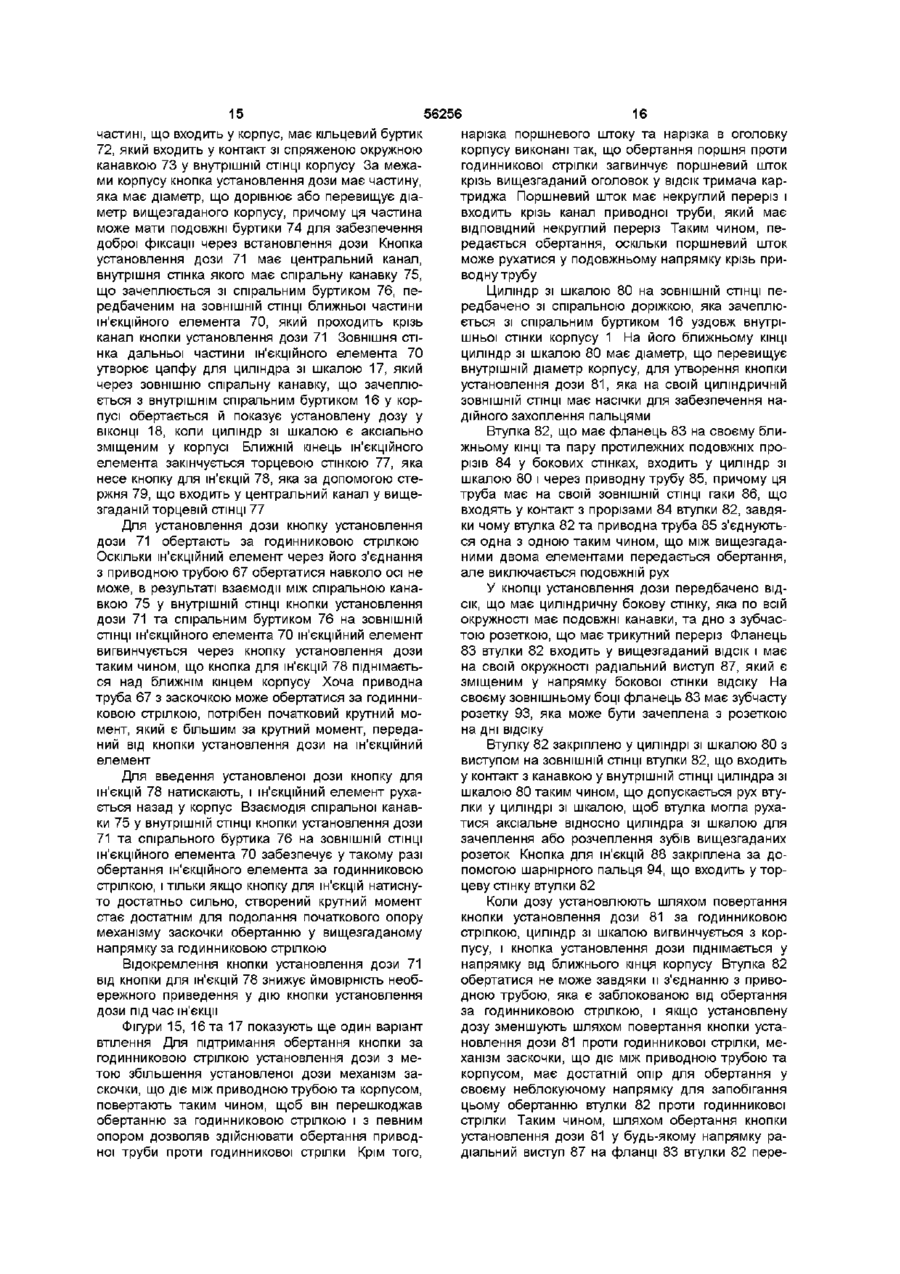

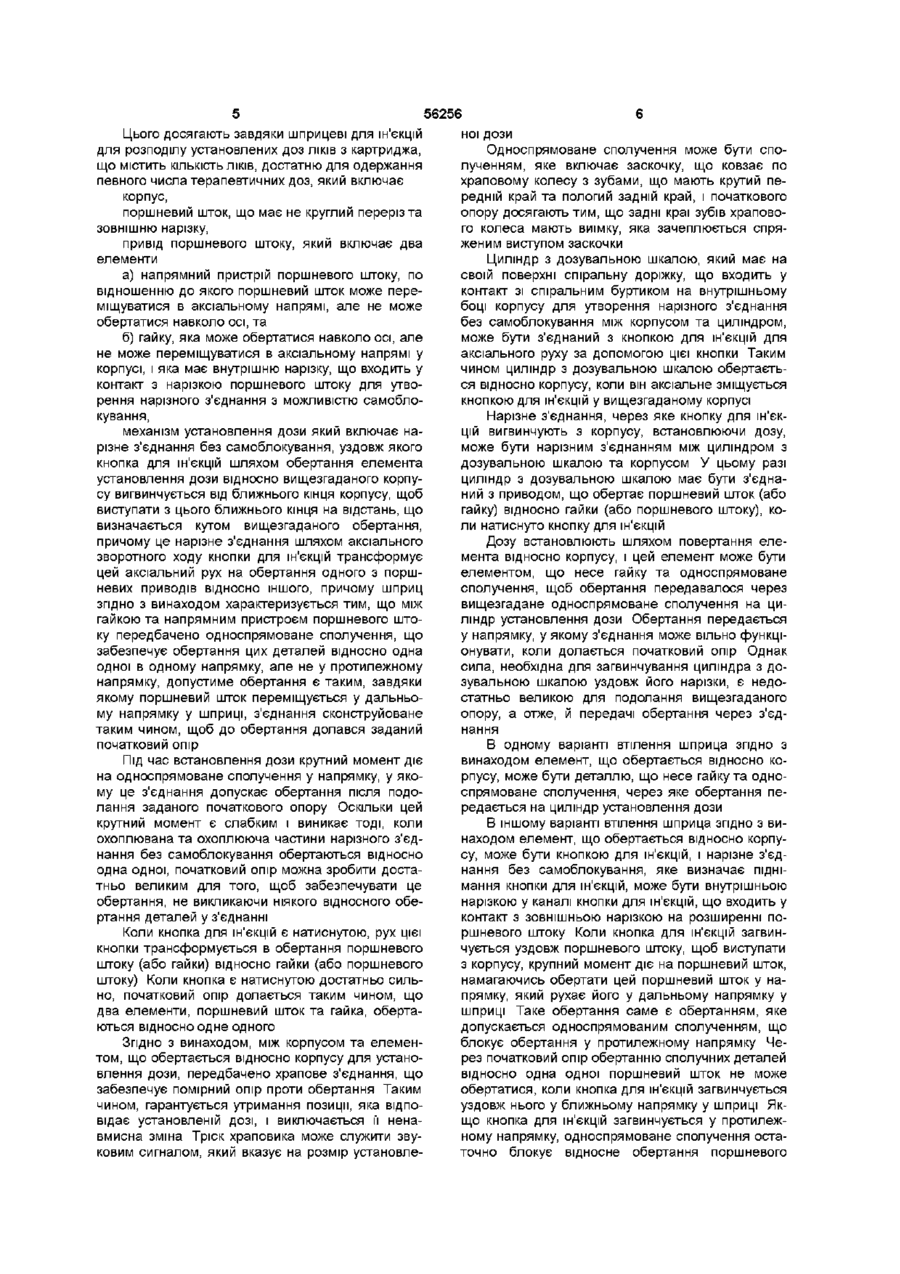

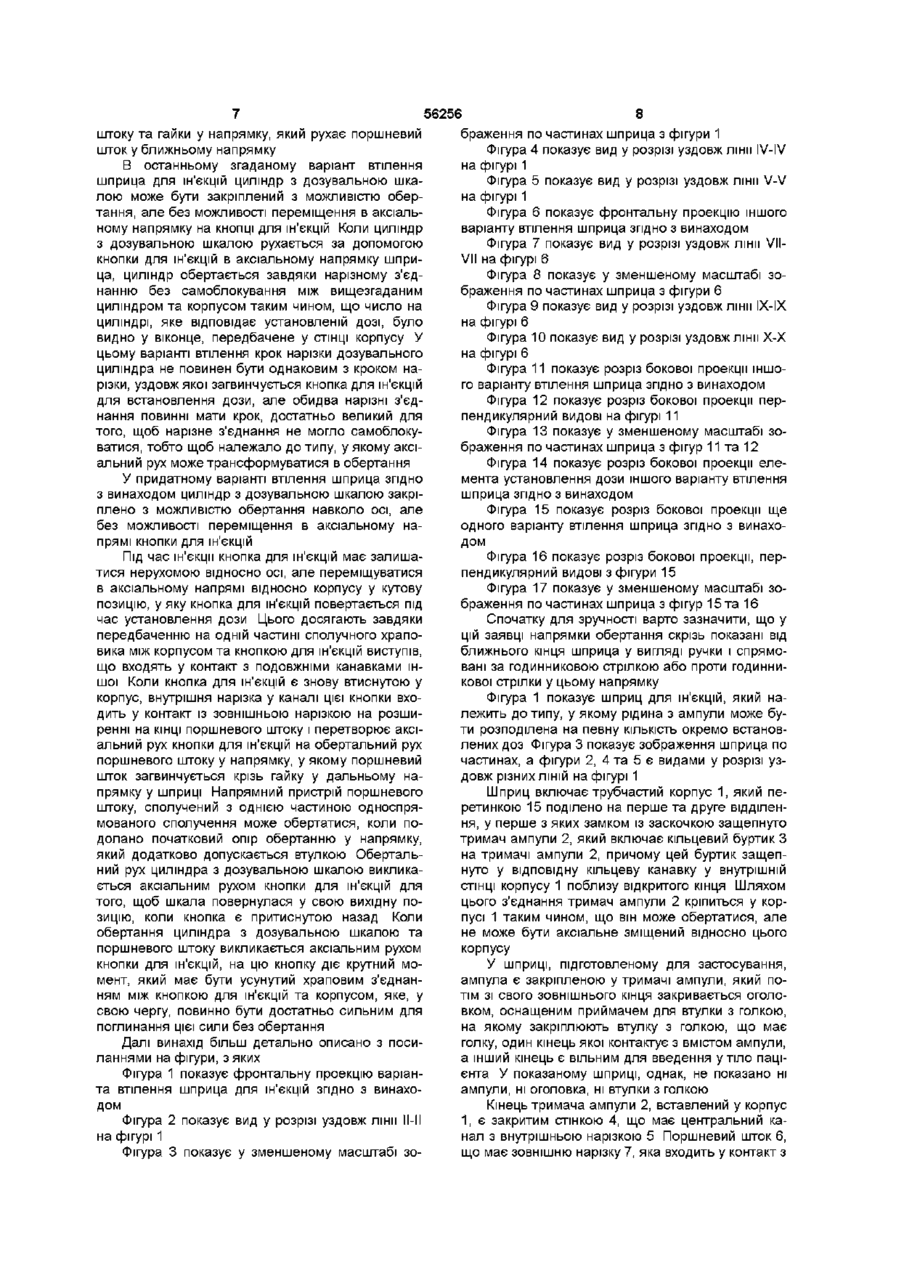

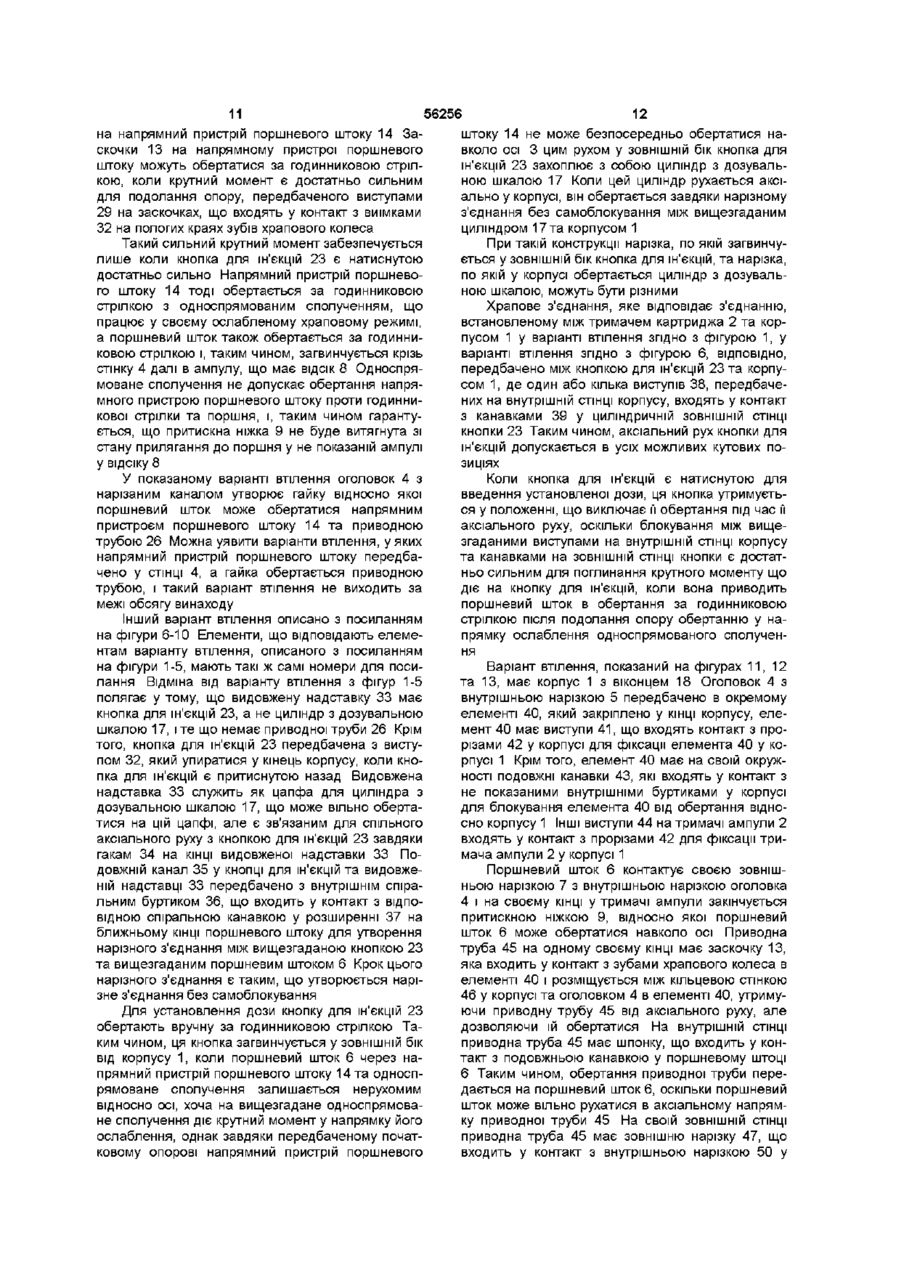

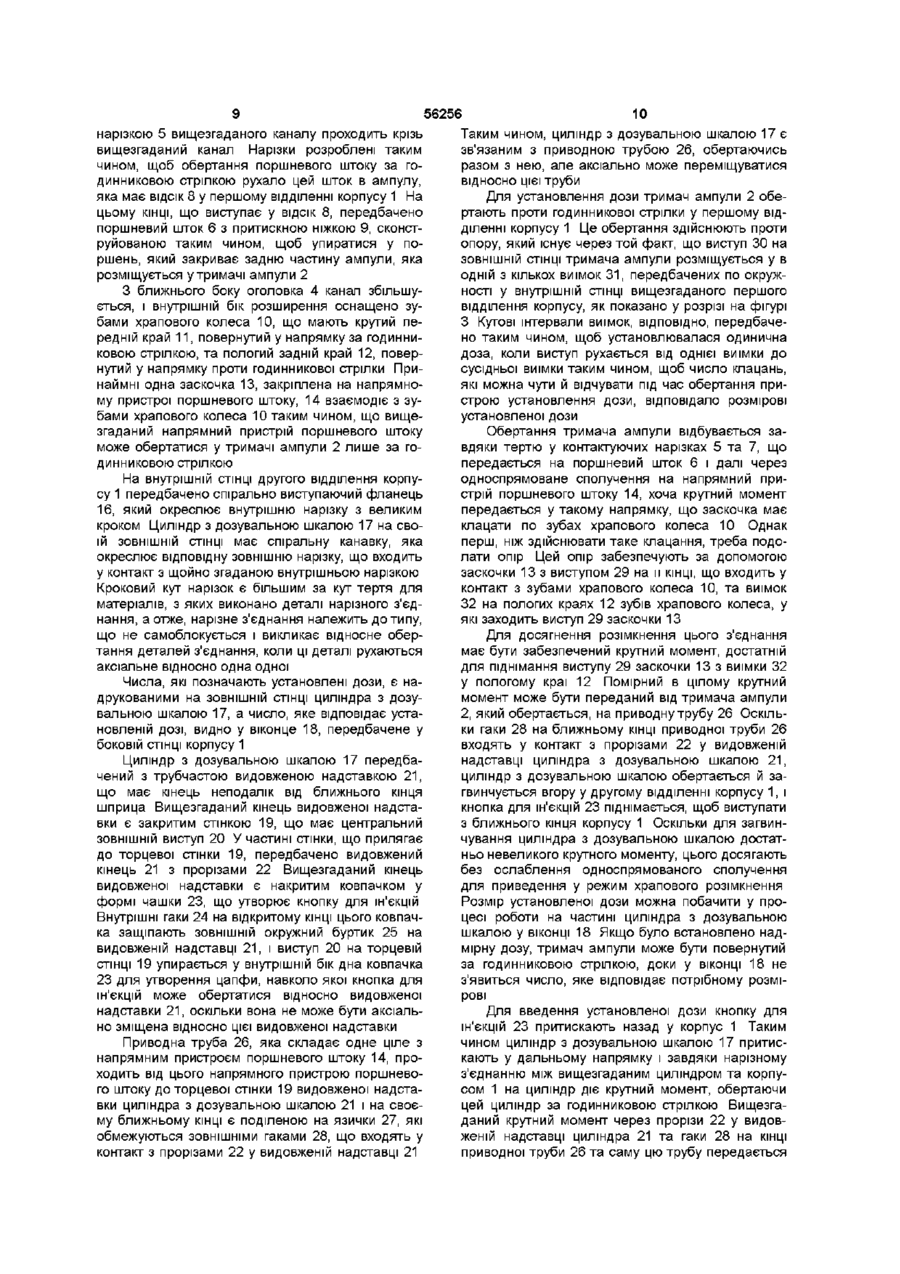

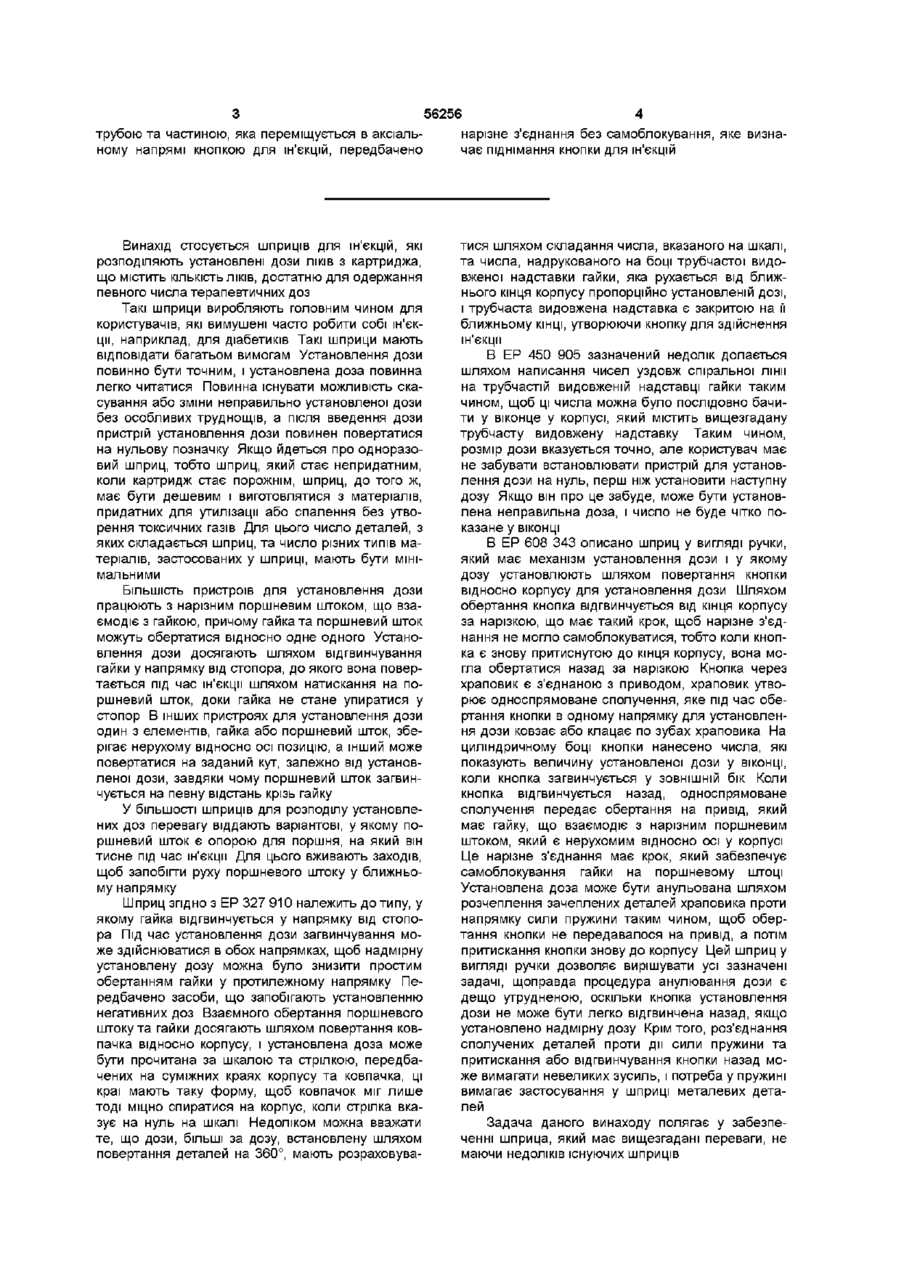

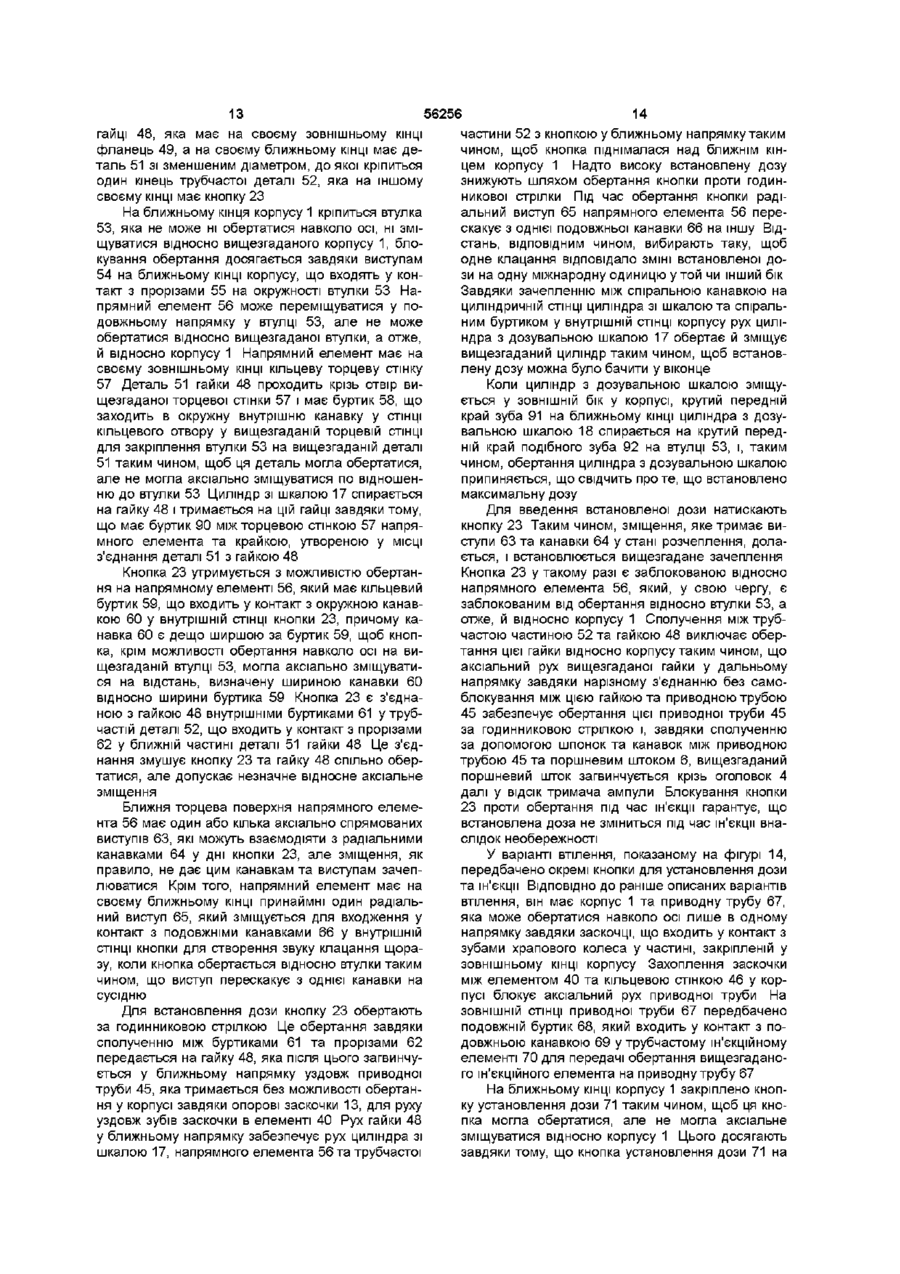

1 Шприц для ІН'ЄКЦІЙ ДЛЯ розподілу встановлених доз ЛІКІВ з картриджа, що містить КІЛЬКІСТЬ ЛІКІВ, достатню для одержання певного числа терапевтичних доз, який включає корпус, поршневий шток, що має некруглий переріз та зовнішню нарізку, привід поршневого штока, який включає напрямний пристрій поршневого штока, що входить у контакт з некруглим перерізом поршневого штока, що дозволяє аксіальне переміщення, але виключає обертання поршневого штока по відношенню до вищезгаданого напрямного пристрою поршневого штока, та гайку, яка не може переміщуватися в аксіальному напрямі у корпусі і яка має внутрішню нарізку, що входить у контакт з нарізкою поршневого штока для утворення нарізного з'єднання з можливістю самоблокування, механізм установлення дози, який включає нарізне з'єднання без самоблокування, уздовж якого кнопка для ІН'ЄКЦІЙ ШЛЯХОМ обертання елемента вста новлення дози відносно вищезгаданого корпусу вигвинчується з ближнього кінця корпусу, щоб виступати з цього ближнього кінця на відстань, що визначається кутом вищезгаданого обертання, причому нарізне з'єднання шляхом аксіального зворотного ходу кнопки для ІН'ЄКЦІЙ трансформує цей аксіальний рух в обертання одного з поршневих приводів відносно іншого, який відрізняється тим, що між гайкою та напрямним пристроєм поршневого штока передбачено односпрямоване сполучення, що дозволяє обертання цих деталей відносно одна одної в одному напрямку, але виключає обертання у протилежному напрямку, допустиме обертання є таким, при якому поршневий шток переміщується у зовнішньому напрямку у шприці, і сполучення сконструйоване таким чином, що перш, ніж відбудеться обертання, має бути подоланий початковий опір, який є достатньо великим для протистояння крутному моментові, що діє на з'єднання при встановленні дози 2 Шприц для ІН'ЄКЦІЙ за П 1, який відрізняється тим, що між корпусом та елементом, що обертається відносно цього корпусу для встановлення дози, передбачено храпове з'єднання, яке забезпечує помірний опір обертанню у будь-якому напрямку 3 Шприц для ІН'ЄКЦІЙ за п 1 або 2, який відрізняється тим, що односпрямоване сполучення включає заскочку, яка ковзає по храповому колесу з зубами, що мають крутий передній край та пологий задній край 4 Шприц для ІН'ЄКЦІЙ за п 3, який відрізняється тим, що задні краї зубів храпового колеса мають виїмку, що зачеплюється спряженим виступом заскочки 5 Шприц для ІН'ЄКЦІЙ за будь-яким з попередніх пп , який відрізняється тим, що циліндр з дозувальною шкалою має на своїй поверхні спіральну доріжку, що зачеплюється зі спіральним буртиком на внутрішньому боці корпусу для утворення нарізного з'єднання без самоблокування між корпусом, та тим, що цей циліндр з дозувальною шкалою є сполученим з кнопкою для ІН'ЄКЦІЙ ДЛЯ аксіального руху за допомогою цієї кнопки 6 Шприц для ІН'ЄКЦІЙ за п 5, який відрізняється тим, що нарізне з'єднання, за допомогою якого кнопка для ІН'ЄКЦІЙ піднімається при встановленні дози, є нарізним з'єднанням між циліндром з дозувальною шкалою та корпусом 7 Шприц для ІН'ЄКЦІЙ за пп 1, 2, 3, або 4 який від різняється тим, що елемент, який обертається відносно корпусу, є кнопкою для ІН'ЄКЦІЙ, та тим, що нарізне з'єднання без самоблокування, яке визначає піднімання кнопки для ІН'ЄКЦІЙ, Є внутрішньою нарізкою у каналі кнопки для ІН'ЄКЦІЙ, яка зачеплюється з зовнішньою нарізкою на частині зі збільшеним діаметром поршневого штока 8 Шприц для ІН'ЄКЦІЙ за ПП 1, 2, 3 або 4, який від різняється тим, що напрямний пристрій поршневого штока закріплено у приводній трубі, і у цій трубі поршневий шток може переміщуватися в аксіальному напрямі, але обертається разом з вищезгаданою трубою, та тим, що між приводною О (О ю (О ю З 56256 4 трубою та частиною, яка переміщується в аксіальнарізне з'єднання без самоблокування, яке визнаному напрямі кнопкою для ІН'ЄКЦІЙ, передбачено чає піднімання кнопки для ІН'ЄКЦІЙ Винахід стосується шприців для ІН'ЄКЦІЙ, ЯКІ розподіляють установлені дози ЛІКІВ З картриджа, що містить КІЛЬКІСТЬ ЛІКІВ, достатню для одержання певного числа терапевтичних доз Такі шприци виробляють головним чином для користувачів, які вимушені часто робити собі ін'єкції, наприклад, для діабетиків Такі шприци мають відповідати багатьом вимогам Установлення дози повинно бути точним, і установлена доза повинна легко читатися Повинна існувати можливість скасування або зміни неправильно установленої дози без особливих труднощів, а після введення дози пристрій установлення дози повинен повертатися на нульову позначку Якщо йдеться про одноразовий шприц, тобто шприц, який стає непридатним, коли картридж стає порожнім, шприц, до того ж, має бути дешевим і виготовлятися з матеріалів, придатних для утилізації або спалення без утворення токсичних газів Для цього число деталей, з яких складається шприц, та число різних типів матеріалів, застосованих у шприці, мають бути мінімальними БІЛЬШІСТЬ пристроїв для установлення дози працюють з нарізним поршневим штоком, що взаємодіє з гайкою, причому гайка та поршневий шток можуть обертатися відносно одне одного Установлення дози досягають шляхом відгвинчування гайки у напрямку від стопора, до якого вона повертається під час ін'єкції ШЛЯХОМ натискання на поршневий шток, доки гайка не стане упиратися у стопор В інших пристроях для установлення дози один з елементів, гайка або поршневий шток, зберігає нерухому відносно осі позицію, а інший може повертатися на заданий кут, залежно від установленої дози, завдяки чому поршневий шток загвинчується на певну відстань крізь гайку У більшості шприців для розподілу установлених доз перевагу віддають варіантові, у якому поршневий шток є опорою для поршня, на який він тисне під час ін'єкції Для цього вживають заходів, щоб запобігти руху поршневого штоку у ближньому напрямку Шприц згідно з ЕР 327 910 належить до типу, у якому гайка відгвинчується у напрямку від стопора Під час установлення дози загвинчування може здійснюватися в обох напрямках, щоб надмірну установлену дозу можна було знизити простим обертанням гайки у протилежному напрямку Передбачено засоби, що запобігають установленню негативних доз Взаємного обертання поршневого штоку та гайки досягають шляхом повертання ковпачка відносно корпусу, і установлена доза може бути прочитана за шкалою та стрілкою, передбачених на суміжних краях корпусу та ковпачка, ці краї мають таку форму, щоб ковпачок міг лише тоді міцно спиратися на корпус, коли стрілка вказує на нуль на шкалі Недоліком можна вважати те, що дози, більші за дозу, встановлену шляхом повертання деталей на 360°, мають розраховува тися шляхом складання числа, вказаного на шкалі, та числа, надрукованого на боці трубчастої видовженої надставки гайки, яка рухається від ближнього кінця корпусу пропорційно установленій дозі, і трубчаста видовжена надставка є закритою на її ближньому КІНЦІ, утворюючи кнопку для здійснення ін'єкції В ЕР 450 905 зазначений недолік долається шляхом написання чисел уздовж спіральної лінії на трубчастій видовженій надставці гайки таким чином, щоб ці числа можна було послідовно бачити у віконце у корпусі, який містить вищезгадану трубчасту видовжену надставку Таким чином, розмір дози вказується точно, але користувач має не забувати встановлювати пристрій для установлення дози на нуль, перш ніж установити наступну дозу Якщо він про це забуде, може бути установлена неправильна доза, і число не буде чітко показане у ВІКОНЦІ В ЕР 608 343 описано шприц у вигляді ручки, який має механізм установлення дози і у якому дозу установлюють шляхом повертання кнопки відносно корпусу для установлення дози Шляхом обертання кнопка відгвинчується від кінця корпусу за нарізкою, що має такий крок, щоб нарізне з'єднання не могло самоблокуватися, тобто коли кнопка є знову притиснутою до кінця корпусу, вона могла обертатися назад за нарізкою Кнопка через храповик є з'єднаною з приводом, храповик утворює односпрямоване сполучення, яке під час обертання кнопки в одному напрямку для установлення дози ковзає або клацає по зубах храповика На циліндричному боці кнопки нанесено числа, які показують величину установленої дози у ВІКОНЦІ, коли кнопка загвинчується у ЗОВНІШНІЙ бік Коли кнопка відгвинчується назад, односпрямоване сполучення передає обертання на привід, який має гайку, що взаємодіє з нарізним поршневим штоком, який є нерухомим відносно осі у корпусі Це нарізне з'єднання має крок, який забезпечує самоблокування гайки на поршневому штоці Установлена доза може бути анульована шляхом розчеплення зачеплених деталей храповика проти напрямку сили пружини таким чином, щоб обертання кнопки не передавалося на привід, а потім притискання кнопки знову до корпусу Цей шприц у вигляді ручки дозволяє вирішувати усі зазначені задачі, щоправда процедура анулювання дози є дещо утрудненою, оскільки кнопка установлення дози не може бути легко відгвинчена назад, якщо установлено надмірну дозу Крім того, роз'єднання сполучених деталей проти дії сили пружини та притискання або відгвинчування кнопки назад може вимагати невеликих зусиль, і потреба у пружині вимагає застосування у шприці металевих деталей Задача даного винаходу полягає у забезпеченні шприца, який має вищезгадані переваги, не маючи недоліків існуючих шприців 56256 ної дози Односпрямоване сполучення може бути сполученням, яке включає заскочку, що ковзає по храповому колесу з зубами, що мають крутий передній край та пологий задній край, і початкового опору досягають тим, що задні краї зубів храпового колеса мають виїмку, яка зачеплюється спряженим виступом заскочки Циліндр З дозувальною шкалою, який має на своїй поверхні спіральну доріжку, що входить у контакт зі спіральним буртиком на внутрішньому боці корпусу для утворення нарізного з'єднання без самоблокування між корпусом та циліндром, може бути з'єднаний з кнопкою для ІН'ЄКЦІЙ ДЛЯ аксіального руху за допомогою цієї кнопки Таким чином циліндр з дозувальною шкалою обертається відносно корпусу, коли він аксіальне зміщується кнопкою для ІН'ЄКЦІЙ у вищезгаданому корпусі Нарізне з'єднання, через яке кнопку для ІН'ЄКЦІЙ вигвинчують з корпусу, встановлюючи дозу, може бути нарізним з'єднанням між циліндром з дозувальною шкалою та корпусом У цьому разі циліндр з дозувальною шкалою має бути з'єднаний з приводом, що обертає поршневий шток (або гайку) відносно гайки (або поршневого штоку), коли натиснуто кнопку для ІН'ЄКЦІЙ Дозу встановлюють шляхом повертання елемента відносно корпусу, і цей елемент може бути елементом, що несе гайку та односпрямоване сполучення, щоб обертання передавалося через вищезгадане односпрямоване сполучення на циліндр установлення дози Обертання передається у напрямку, у якому з'єднання може вільно функціонувати, коли долається початковий опір Однак сила, необхідна для загвинчування циліндра з дозувальною шкалою уздовж його нарізки, є недостатньо великою для подолання вищезгаданого опору, а отже, й передачі обертання через з'єднання В одному варіанті втілення шприца згідно з винаходом елемент, що обертається відносно коПід час встановлення дози крутний момент діє рпусу, може бути деталлю, що несе гайку та однона односпрямоване сполучення у напрямку, у якоспрямоване сполучення, через яке обертання пему це з'єднання допускає обертання після подоредається на циліндр установлення дози лання заданого початкового опору Оскільки цей крутний момент є слабким і виникає тоді, коли В іншому варіанті втілення шприца згідно з виохоплювана та охоплююча частини нарізного з'єднаходом елемент, що обертається відносно корпунання без самоблокування обертаються відносно су, може бути кнопкою для ІН'ЄКЦІЙ, І нарізне з'єдодна одної, початковий опір можна зробити достанання без самоблокування, яке визначає піднітньо великим для того, щоб забезпечувати це мання кнопки для ІН'ЄКЦІЙ, може бути внутрішньою обертання, не викликаючи ніякого відносного обенарізкою у каналі кнопки для ІН'ЄКЦІЙ, ЩО ВХОДИТЬ у ртання деталей у з'єднанні контакт з зовнішньою нарізкою на розширенні поршневого штоку Коли кнопка для ІН'ЄКЦІЙ загвинКоли кнопка для ІН'ЄКЦІЙ Є натиснутою, рух цієї чується уздовж поршневого штоку, щоб виступати кнопки трансформується в обертання поршневого з корпусу, крупний момент діє на поршневий шток, штоку (або гайки) відносно гайки (або поршневого намагаючись обертати цей поршневий шток у наштоку) Коли кнопка є натиснутою достатньо сильпрямку, який рухає його у дальньому напрямку у но, початковий опір долається таким чином, що шприці Таке обертання саме є обертанням, яке два елементи, поршневий шток та гайка, обертадопускається односпрямованим сполученням, що ються відносно одне одного блокує обертання у протилежному напрямку ЧеЗгідно З винаходом, між корпусом та елеменрез початковий опір обертанню сполучних деталей том, що обертається відносно корпусу для установідносно одна одної поршневий шток не може влення дози, передбачено храпове з'єднання, що обертатися, коли кнопка для ІН'ЄКЦІЙ загвинчується забезпечує помірний опір проти обертання Таким уздовж нього у ближньому напрямку у шприці Якчином, гарантується утримання позиції, яка відпощо кнопка для ІН'ЄКЦІЙ загвинчується у протилежвідає установленій дозі, і виключається її ненаному напрямку, односпрямоване сполучення оставмисна зміна Тріск храповика може служити звуточно блокує відносне обертання поршневого ковим сигналом, який вказує на розмір установлеЦього досягають завдяки шприцеві для ІН'ЄКЦІЙ для розподілу установлених доз ЛІКІВ З картриджа, що містить КІЛЬКІСТЬ ЛІКІВ, достатню для одержання певного числа терапевтичних доз, який включає корпус, поршневий шток, що має не круглий переріз та зовнішню нарізку, привід поршневого штоку, який включає два елементи а) напрямний пристрій поршневого штоку, по відношенню до якого поршневий шток може переміщуватися в аксіальному напрямі, але не може обертатися навколо осі, та б) гайку, яка може обертатися навколо осі, але не може переміщуватися в аксіальному напрямі у корпусі, і яка має внутрішню нарізку, що входить у контакт з нарізкою поршневого штоку для утворення нарізного з'єднання з можливістю самоблокування, механізм установлення дози який включає нарізне з'єднання без самоблокування, уздовж якого кнопка для ІН'ЄКЦІЙ ШЛЯХОМ обертання елемента установлення дози відносно вищезгаданого корпусу вигвинчується від ближнього кінця корпусу, щоб виступати з цього ближнього кінця на відстань, що визначається кутом вищезгаданого обертання, причому це нарізне з'єднання шляхом аксіального зворотного ходу кнопки для ІН'ЄКЦІЙ трансформує цей аксіальний рух на обертання одного з поршневих приводів відносно іншого, причому шприц згідно з винаходом характеризується тим, що між гайкою та напрямним пристроєм поршневого штоку передбачено односпрямоване сполучення, що забезпечує обертання цих деталей відносно одна одної в одному напрямку, але не у протилежному напрямку, допустиме обертання є таким, завдяки якому поршневий шток переміщується у дальньому напрямку у шприці, з'єднання сконструйоване таким чином, щоб до обертання долався заданий початковий опір 56256 8 браження по частинах шприца з фігури 1 штоку та гайки у напрямку, який рухає поршневий Фігура 4 показує вид у розрізі уздовж лінії IV-IV шток у ближньому напрямку на фігурі 1 В останньому згаданому варіант втілення Фігура 5 показує вид у розрізі уздовж лінії V-V шприца для ІН'ЄКЦІЙ циліндр з дозувальною шкана фігурі 1 лою може бути закріплений з можливістю обертання, але без можливості переміщення в аксіальФігура 6 показує фронтальну проекцію іншого ному напрямку на кнопці для ІН'ЄКЦІЙ КОЛИ циліндр варіанту втілення шприца згідно з винаходом з дозувальною шкалою рухається за допомогою Фігура 7 показує вид у розрізі уздовж лінії VIIкнопки для ІН'ЄКЦІЙ В аксіальному напрямку шприVII на фігурі 6 ца, циліндр обертається завдяки нарізному з'єдФігура 8 показує у зменшеному масштабі зонанню без самоблокування між вищезгаданим браження по частинах шприца з фігури 6 циліндром та корпусом таким чином, що число на Фігура 9 показує вид у розрізі уздовж лінії ІХ-ІХ циліндрі, яке відповідає установленій дозі, було на фігурі 6 видно у віконце, передбачене у СТІНЦІ корпусу У Фігура 10 показує вид у розрізі уздовж лінії Х-Х цьому варіанті втілення крок нарізки дозувального на фігурі 6 циліндра не повинен бути однаковим з кроком наФігура 11 показує розріз бокової проекції іншорізки, уздовж якої загвинчується кнопка для ІН'ЄКЦІЙ го варіанту втілення шприца згідно з винаходом для встановлення дози, але обидва нарізні з'єдФігура 12 показує розріз бокової проекції пернання повинні мати крок, достатньо великий для пендикулярний видові на фігурі 11 того, щоб нарізне з'єднання не могло самоблокуФігура 13 показує у зменшеному масштабі зоватися, тобто щоб належало до типу, у якому аксібраження по частинах шприца з фігур 11 та 12 альний рух може трансформуватися в обертання Фігура 14 показує розріз бокової проекції елемента установлення дози іншого варіанту втілення У придатному варіанті втілення шприца згідно шприца згідно з винаходом з винаходом циліндр з дозувальною шкалою закріплено з можливістю обертання навколо осі, але Фігура 15 показує розріз бокової проекції ще без можливості переміщення в аксіальному наодного варіанту втілення шприца згідно з винахопрямі кнопки для ІН'ЄКЦІЙ дом ПІД час ін'єкції кнопка для ІН'ЄКЦІЙ має залишаФігура 16 показує розріз бокової проекції, пертися нерухомою відносно осі, але переміщуватися пендикулярний видові з фігури 15 в аксіальному напрямі відносно корпусу у кутову Фігура 17 показує у зменшеному масштабі зопозицію, у яку кнопка для ІН'ЄКЦІЙ повертається під браження по частинах шприца з фігур 15 та 16 час установлення дози Цього досягають завдяки Спочатку для зручності варто зазначити, що у передбаченню на одній частині сполучного храпоцій заявці напрямки обертання скрізь показані від вика між корпусом та кнопкою для ІН'ЄКЦІЙ виступів, ближнього кінця шприца у вигляді ручки і спрямощо входять у контакт з подовжніми канавками інвані за годинниковою стрілкою або проти годиннишої Коли кнопка для ІН'ЄКЦІЙ Є знову втиснутою укової стрілки у цьому напрямку корпус, внутрішня нарізка у каналі цієї кнопки вхоФігура 1 показує шприц для ІН'ЄКЦІЙ, ЯКИЙ надить у контакт із зовнішньою нарізкою на розшилежить до типу, у якому рідина з ампули може буренні на КІНЦІ поршневого штоку і перетворює аксіти розподілена на певну КІЛЬКІСТЬ окремо встановальний рух кнопки для ІН'ЄКЦІЙ на обертальний рух лених доз Фігура 3 показує зображення шприца по поршневого штоку у напрямку, у якому поршневий частинах, а фігури 2, 4 та 5 є видами у розрізі узшток загвинчується крізь гайку у дальньому надовж різних ЛІНІЙ на фігурі 1 прямку у шприці Напрямний пристрій поршневого Шприц включає трубчастий корпус 1, який пештоку, сполучений з однією частиною односпряретинкою 15 поділено на перше та друге відділенмованого сполучення може обертатися, коли поня, у перше з яких замком із заскочкою защепнуто долано початковий опір обертанню у напрямку, тримач ампули 2, який включає кільцевий буртик З який додатково допускається втулкою Обертальна тримачі ампули 2, причому цей буртик защепний рух циліндра з дозувальною шкалою викликануто у відповідну кільцеву канавку у внутрішній ється аксіальним рухом кнопки для ІН'ЄКЦІЙ ДЛЯ СТІНЦІ корпусу 1 поблизу відкритого кінця Шляхом того, щоб шкала повернулася у свою вихідну поцього з'єднання тримач ампули 2 кріпиться у корзицію, коли кнопка є притиснутою назад Коли пусі 1 таким чином, що він може обертатися, але обертання циліндра з дозувальною шкалою та не може бути аксіальне зміщений відносно цього поршневого штоку викликається аксіальним рухом корпусу кнопки для ІН'ЄКЦІЙ, на цю кнопку діє крутний моУ шприці, підготовленому для застосування, мент, який має бути усунутий храповим з'єднанампула є закріпленою у тримачі ампули, який поням між кнопкою для ІН'ЄКЦІЙ та корпусом, яке, у тім зі свого зовнішнього кінця закривається оголосвою чергу, повинно бути достатньо сильним для вком, оснащеним приймачем для втулки з голкою, поглинання цієї сили без обертання на якому закріплюють втулку з голкою, що має голку, один кінець якої контактує з вмістом ампули, Далі винахід більш детально описано з посиа інший кінець є вільним для введення у тіло паціланнями на фігури, з яких єнта У показаному шприці, однак, не показано ні Фігура 1 показує фронтальну проекцію варіанампули, ні оголовка, ні втулки з голкою та втілення шприца для ІН'ЄКЦІЙ ЗГІДНО З винаходом Кінець тримача ампули 2, вставлений у корпус Фігура 2 показує вид у розрізі уздовж лінії ІІ-ІІ 1, є закритим стінкою 4, що має центральний кана фігурі 1 нал з внутрішньою нарізкою 5 Поршневий шток 6, що має зовнішню нарізку 7, яка входить у контакт з Фігура 3 показує у зменшеному масштабі зо 56256 10 нарізкою 5 вищезгаданого каналу проходить крізь Таким чином, циліндр з дозувальною шкалою 17 є вищезгаданий канал Нарізки розроблені таким зв'язаним з приводною трубою 26, обертаючись чином, щоб обертання поршневого штоку за горазом з нею, але аксіально може переміщуватися динниковою стрілкою рухало цей шток в ампулу, відносно цієї труби яка має ВІДСІК 8 у першому відділенні корпусу 1 На Для установлення дози тримач ампули 2 обецьому КІНЦІ, що виступає у ВІДСІК 8, передбачено ртають проти годинникової стрілки у першому відпоршневий шток 6 з притискною ніжкою 9, сконстділенні корпусу 1 Це обертання здійснюють проти руйованою таким чином, щоб упиратися у поопору, який існує через той факт, що виступ ЗО на ршень, який закриває задню частину ампули, яка ЗОВНІШНІЙ СТІНЦІ тримача ампули розміщується у в розміщується у тримачі ампули 2 одній з кількох виїмок 31, передбачених по окружності у внутрішній СТІНЦІ вищезгаданого першого З ближнього боку оголовка 4 канал збільшувідділення корпусу, як показано у розрізі на фігурі ється, і внутрішній бік розширення оснащено зуЗ Кутові інтервали виїмок, ВІДПОВІДНО, передбачебами храпового колеса 10, що мають крутий пено таким чином, щоб установлювалася одинична редній край 11, повернутий у напрямку за годиннидоза, коли виступ рухається від однієї виїмки до ковою стрілкою, та пологий задній край 12, поверсусідньої виїмки таким чином, щоб число клацань, нутий у напрямку проти годинникової стрілки Приякі можна чути й відчувати під час обертання принаймні одна заскочка 13, закріплена на напрямнострою установлення дози, відповідало розмірові му пристрої поршневого штоку, 14 взаємодіє з зуустановленої дози бами храпового колеса 10 таким чином, що вищезгаданий напрямний пристрій поршневого штоку Обертання тримача ампули відбувається заможе обертатися у тримачі ампули 2 лише за говдяки тертю у контактуючих нарізках 5 та 7, що динниковою стрілкою передається на поршневий шток 6 і далі через односпрямоване сполучення на напрямний приНа внутрішній СТІНЦІ другого відділення корпустрій поршневого штоку 14, хоча крутний момент су 1 передбачено спірально виступаючий фланець передається у такому напрямку, що заскочка має 16, який окреслює внутрішню нарізку з великим клацати по зубах храпового колеса 10 Однак кроком Циліндр З дозувальною шкалою 17 на своперш, ніж здійснювати таке клацання, треба подоїй ЗОВНІШНІЙ СТІНЦІ має спіральну канавку, яка лати опір Цей опір забезпечують за допомогою окреслює відповідну зовнішню нарізку, що входить заскочки 13 з виступом 29 на и КІНЦІ, ЩО ВХОДИТЬ у у контакт з щойно згаданою внутрішньою нарізкою контакт з зубами храпового колеса 10, та виїмок Кроковий кут нарізок є більшим за кут тертя для 32 на пологих краях 12 зубів храпового колеса, у матеріалів, з яких виконано деталі нарізного з'єдякі заходить виступ 29 заскочки 13 нання, а отже, нарізне з'єднання належить до типу, що не самобл о кується і викликає відносне оберДля досягнення розімкнення цього з'єднання тання деталей з'єднання, коли ці деталі рухаються має бути забезпечений крутний момент, достатній аксіальне відносно одна одної для піднімання виступу 29 заскочки 13 з виїмки 32 у пологому краї 12 Помірний в цілому крутний Числа, які позначають установлені дози, є намомент може бути переданий від тримача ампули друкованими на ЗОВНІШНІЙ СТІНЦІ циліндра з дозу2, який обертається, на приводну трубу 26 Оскільвальною шкалою 17, а число, яке відповідає устаки гаки 28 на ближньому КІНЦІ приводної труби 26 новленій дозі, видно у віконце 18, передбачене у входять у контакт з прорізами 22 у видовженій боковій СТІНЦІ корпусу 1 надставці циліндра з дозувальною шкалою 21, Циліндр З дозувальною шкалою 17 передбациліндр з дозувальною шкалою обертається й зачений з трубчастою видовженою надставкою 21, гвинчується вгору у другому відділенні корпусу 1, і що має кінець неподалік від ближнього кінця кнопка для ІН'ЄКЦІЙ 23 піднімається, щоб виступати шприца Вищезгаданий кінець видовженої надстаз ближнього кінця корпусу 1 Оскільки ДЛЯ загвинвки є закритим стінкою 19, що має центральний чування циліндра з дозувальною шкалою достатЗОВНІШНІЙ виступ 20 У частині стінки, що прилягає ньо невеликого крутного моменту, цього досягають до торцевої стінки 19, передбачено видовжений без ослаблення односпрямованого сполучення кінець 21 з прорізами 22 Вищезгаданий кінець для приведення у режим храпового розімкнення видовженої надставки є накритим ковпачком у Розмір установленої дози можна побачити у проформі чашки 23, що утворює кнопку для ІН'ЄКЦІЙ цесі роботи на частині циліндра з дозувальною Внутрішні гаки 24 на відкритому КІНЦІ ЦЬОГО ковпачшкалою у ВІКОНЦІ 18 Якщо було встановлено надка защіпають ЗОВНІШНІЙ окружний буртик 25 на мірну дозу, тримач ампули може бути повернутий видовженій надставці 21, і виступ 20 на торцевій за годинниковою стрілкою, доки у ВІКОНЦІ 18 не СТІНЦІ 19 упирається у внутрішній бік дна ковпачка з'явиться число, яке відповідає потрібному розмі23 для утворення цапфи, навколо якої кнопка для рові ІН'ЄКЦІЙ може обертатися відносно видовженої надставки 21, оскільки вона не може бути аксіальДля введення установленої дози кнопку для но зміщена відносно цієї видовженої надставки ІН'ЄКЦІЙ 23 притискають назад у корпус 1 Таким Приводна труба 26, яка складає одне ціле з напрямним пристроєм поршневого штоку 14, проходить від цього напрямного пристрою поршневого штоку до торцевої стінки 19 видовженої надставки циліндра з дозувальною шкалою 21 і на своєму ближньому КІНЦІ є поділеною на язички 27, які обмежуються ЗОВНІШНІМИ гаками 28, що входять у контакт з прорізами 22 у видовженій надставці 21 чином циліндр з дозувальною шкалою 17 притискають у дальньому напрямку і завдяки нарізному з'єднанню між вищезгаданим циліндром та корпусом 1 на циліндр діє крутний момент, обертаючи цей циліндр за годинниковою стрілкою Вищезгаданий крутний момент через прорізи 22 у видовженій надставці циліндра 21 та гаки 28 на КІНЦІ приводної труби 26 та саму цю трубу передається 12 11 56256 на напрямний пристрій поршневого штоку 14 Заштоку 14 не може безпосередньо обертатися наскочки 13 на напрямному пристрої поршневого вколо осі 3 цим рухом у ЗОВНІШНІЙ бік кнопка для штоку можуть обертатися за годинниковою стрілІН'ЄКЦІЙ 23 захоплює з собою циліндр з дозувалькою, коли крутний момент є достатньо сильним ною шкалою 17 Коли цей циліндр рухається аксідля подолання опору, передбаченого виступами ально у корпусі, він обертається завдяки нарізному 29 на заскочках, що входять у контакт з виїмками з'єднання без самоблокування між вищезгаданим 32 на пологих краях зубів храпового колеса циліндром 17 та корпусом 1 Такий сильний крутний момент забезпечується При такій конструкції нарізка, по якій загвинчулише коли кнопка для ІН'ЄКЦІЙ 23 є натиснутою ється у ЗОВНІШНІЙ бік кнопка для ІН'ЄКЦІЙ, та нарізка, достатньо сильно Напрямний пристрій поршневопо якій у корпусі обертається циліндр з дозувальго штоку 14 тоді обертається за годинниковою ною шкалою, можуть бути різними стрілкою з односпрямованим сполученням, що Храпове з'єднання, яке відповідає з'єднанню, працює у своєму ослабленому храповому режимі, встановленому між тримачем картриджа 2 та кора поршневий шток також обертається за годиннипусом 1 у варіанті втілення згідно з фігурою 1, у ковою стрілкою і, таким чином, загвинчується крізь варіанті втілення згідно з фігурою 6, ВІДПОВІДНО, стінку 4 далі в ампулу, що має ВІДСІК 8 Односпряпередбачено між кнопкою для ІН'ЄКЦІЙ 23 та корпумоване сполучення не допускає обертання напрясом 1, де один або кілька виступів 38, передбачемного пристрою поршневого штоку проти годинниних на внутрішній СТІНЦІ корпусу, входять у контакт кової стрілки та поршня, і, таким чином гаранту3 канавками 39 у циліндричній ЗОВНІШНІЙ СТІНЦІ ється, що притискна ніжка 9 не буде витягнута зі кнопки 23 Таким чином, аксіальний рух кнопки для стану прилягання до поршня у не показаній ампулі ІН'ЄКЦІЙ допускається в усіх можливих кутових поу відсіку 8 зиціях У показаному варіанті втілення оголовок 4 з Коли кнопка для ІН'ЄКЦІЙ Є натиснутою для нарізаним каналом утворює гайку відносно якої введення установленої дози, ця кнопка утримуєтьпоршневий шток може обертатися напрямним ся у положенні, що виключає її обертання під час її пристроєм поршневого штоку 14 та приводною аксіального руху, оскільки блокування між вищетрубою 26 Можна уявити варіанти втілення, у яких згаданими виступами на внутрішній СТІНЦІ корпусу напрямний пристрій поршневого штоку передбата канавками на ЗОВНІШНІЙ СТІНЦІ КНОПКИ Є достатчено у СТІНЦІ 4, а гайка обертається приводною ньо сильним для поглинання крутного моменту що трубою, і такий варіант втілення не виходить за діє на кнопку для ІН'ЄКЦІЙ, КОЛИ вона приводить межі обсягу винаходу поршневий шток в обертання за годинниковою стрілкою після подолання опору обертанню у наІнший варіант втілення описано з посиланням прямку ослаблення односпрямованого сполученна фігури 6-10 Елементи, що відповідають елеменя нтам варіанту втілення, описаного з посиланням на фігури 1-5, мають такі ж самі номери для посиВаріант втілення, показаний на фігурах 11,12 лання Відміна від варіанту втілення з фігур 1-5 та 13, має корпус 1 з віконцем 18 Оголовок 4 з полягає у тому, що видовжену надставку 33 має внутрішньою нарізкою 5 передбачено в окремому кнопка для ІН'ЄКЦІЙ 23, а не циліндр з дозувальною елементі 40, який закріплено у КІНЦІ корпусу, елешкалою 17, і те що немає приводної труби 26 Крім мент 40 має виступи 41, що входять контакт з протого, кнопка для ІН'ЄКЦІЙ 23 передбачена з вистурізами 42 у корпусі для фіксації елемента 40 у копом 32, який упиратися у кінець корпусу, коли кнорпусі 1 Крім того, елемент 40 має на своїй окружпка для ІН'ЄКЦІЙ Є притиснутою назад Видовжена ності подовжні канавки 43, які входять у контакт з надставка 33 служить як цапфа для циліндра з не показаними внутрішніми буртиками у корпусі дозувальною шкалою 17, що може вільно обертадля блокування елемента 40 від обертання віднотися на цій цапфі, але є зв'язаним для спільного сно корпусу 1 Інші виступи 44 на тримачі ампули 2 аксіального руху з кнопкою для ІН'ЄКЦІЙ 23 завдяки входять у контакт з прорізами 42 для фіксації тригакам 34 на КІНЦІ видовженої надставки 33 Помача ампули 2 у корпусі 1 довжній канал 35 у кнопці для ІН'ЄКЦІЙ та видовжеПоршневий шток 6 контактує своєю зовнішній надставці 33 передбачено з внутрішнім спіраньою нарізкою 7 з внутрішньою нарізкою оголовка льним буртиком 36, що входить у контакт з ВІДПО4 і на своєму КІНЦІ у тримачі ампули закінчується ВІДНОЮ спіральною канавкою у розширенні 37 на притискною ніжкою 9, відносно якої поршневий ближньому КІНЦІ поршневого штоку для утворення шток 6 може обертатися навколо осі Приводна нарізного з'єднання між вищезгаданою кнопкою 23 труба 45 на одному своєму КІНЦІ має заскочку 13, та вищезгаданим поршневим штоком 6 Крок цього яка входить у контакт з зубами храпового колеса в нарізного з'єднання є таким, що утворюється наріелементі 40 і розміщується між кільцевою стінкою зне з'єднання без самоблокування 46 у корпусі та оголовком 4 в елементі 40, утримуючи приводну трубу 45 від аксіального руху, але Для установлення дози кнопку для ІН'ЄКЦІЙ 23 дозволяючи їй обертатися На внутрішній СТІНЦІ обертають вручну за годинниковою стрілкою Таприводна труба 45 має шпонку, що входить у конким чином, ця кнопка загвинчується у ЗОВНІШНІЙ бік такт з подовжньою канавкою у поршневому штоці від корпусу 1, коли поршневий шток 6 через на6 Таким чином, обертання приводної труби перепрямний пристрій поршневого штоку 14 та односпдається на поршневий шток 6, оскільки поршневий рямоване сполучення залишається нерухомим шток може вільно рухатися в аксіальному напрямвідносно осі, хоча на вищезгадане односпрямоваку приводної труби 45 На своїй ЗОВНІШНІЙ СТІНЦІ не сполучення діє крутний момент у напрямку його приводна труба 45 має зовнішню нарізку 47, що ослаблення, однак завдяки передбаченому початвходить у контакт з внутрішньою нарізкою 50 у ковому опорові напрямний пристрій поршневого 13 гайці 48, яка має на своєму зовнішньому КІНЦІ фланець 49, а на своєму ближньому КІНЦІ має деталь 51 зі зменшеним діаметром, до якої кріпиться один кінець трубчастої деталі 52, яка на іншому своєму КІНЦІ має кнопку 23 На ближньому кінця корпусу 1 кріпиться втулка 53, яка не може ні обертатися навколо осі, ні зміщуватися відносно вищезгаданого корпусу 1, блокування обертання досягається завдяки виступам 54 на ближньому КІНЦІ корпусу, що входять у контакт з прорізами 55 на окружності втулки 53 Напрямний елемент 56 може переміщуватися у подовжньому напрямку у втулці 53, але не може обертатися відносно вищезгаданої втулки, а отже, й відносно корпусу 1 Напрямний елемент має на своєму зовнішньому КІНЦІ кільцеву торцеву стінку 57 Деталь 51 гайки 48 проходить крізь отвір вищезгаданої торцевої стінки 57 і має буртик 58, що заходить в окружну внутрішню канавку у СТІНЦІ кільцевого отвору у вищезгаданій торцевій СТІНЦІ для закріплення втулки 53 на вищезгаданій деталі 51 таким чином, щоб ця деталь могла обертатися, але не могла аксіально зміщуватися по відношенню до втулки 53 Циліндр ЗІ шкалою 17 спирається на гайку 48 і тримається на цій гайці завдяки тому, що має буртик 90 між торцевою стінкою 57 напрямного елемента та крайкою, утвореною у МІСЦІ з'єднання деталі 51 з гайкою 48 Кнопка 23 утримується з можливістю обертання на напрямному елементі 56, який має кільцевий буртик 59, що входить у контакт з окружною канавкою 60 у внутрішній СТІНЦІ кнопки 23, причому канавка 60 є дещо ширшою за буртик 59, щоб кнопка, крім можливості обертання навколо осі на вищезгаданій втулці 53, могла аксіально зміщуватися на відстань, визначену шириною канавки 60 відносно ширини буртика 59 Кнопка 23 є з'єднаною з гайкою 48 внутрішніми буртиками 61 у трубчастій деталі 52, що входить у контакт з прорізами 62 у ближній частині деталі 51 гайки 48 Це з'єднання змушує кнопку 23 та гайку 48 спільно обертатися, але допускає незначне відносне аксіальне зміщення Ближня торцева поверхня напрямного елемента 56 має один або кілька аксіально спрямованих виступів 63, які можуть взаємодіяти з радіальними канавками 64 у дні кнопки 23, але зміщення, як правило, не дає цим канавкам та виступам зачеплюватися Крім того, напрямний елемент має на своєму ближньому КІНЦІ принаймні один радіальний виступ 65, який зміщується для входження у контакт з подовжніми канавками 66 у внутрішній СТІНЦІ кнопки для створення звуку клацання щоразу, коли кнопка обертається відносно втулки таким чином, що виступ перескакує з однієї канавки на сусідню Для встановлення дози кнопку 23 обертають за годинниковою стрілкою Це обертання завдяки сполученню між буртиками 61 та прорізами 62 передається на гайку 48, яка після цього загвинчується у ближньому напрямку уздовж приводної труби 45, яка тримається без можливості обертання у корпусі завдяки опорові заскочки 13, для руху уздовж зубів заскочки в елементі 40 Рух гайки 48 у ближньому напрямку забезпечує рух циліндра зі шкалою 17, напрямного елемента 56 та трубчастої 56256 14 частини 52 з кнопкою у ближньому напрямку таким чином, щоб кнопка піднімалася над ближнім кінцем корпусу 1 Надто високу встановлену дозу знижують шляхом обертання кнопки проти годинникової стрілки Під час обертання кнопки радіальний виступ 65 напрямного елемента 56 перескакує з однієї подовжньої канавки 66 на іншу Відстань, ВІДПОВІДНИМ чином, вибирають таку, щоб одне клацання відповідало ЗМІНІ встановленої дози на одну міжнародну одиницю у той чи інший бік Завдяки зачепленню між спіральною канавкою на циліндричній СТІНЦІ циліндра зі шкалою та спіральним буртиком у внутрішній СТІНЦІ корпусу рух циліндра з дозувальною шкалою 17 обертає й зміщує вищезгаданий циліндр таким чином, щоб встановлену дозу можна було бачити у віконце Коли циліндр з дозувальною шкалою зміщується у ЗОВНІШНІЙ бік у корпусі, крутий передній край зуба 91 на ближньому КІНЦІ циліндра з дозувальною шкалою 18 спирається на крутий передній край подібного зуба 92 на втулці 53, і, таким чином, обертання циліндра з дозувальною шкалою припиняється, що свідчить проте, що встановлено максимальну дозу Для введення встановленої дози натискають кнопку 23 Таким чином, зміщення, яке тримає виступи 63 та канавки 64 у стані розчеплення, долається, і встановлюється вищезгадане зачеплення Кнопка 23 у такому разі є заблокованою відносно напрямного елемента 56, який, у свою чергу, є заблокованим від обертання відносно втулки 53, а отже, й відносно корпусу 1 Сполучення між трубчастою частиною 52 та гайкою 48 виключає обертання цієї гайки відносно корпусу таким чином, що аксіальний рух вищезгаданої гайки у дальньому напрямку завдяки нарізному з'єднанню без самоблокування між цією гайкою та приводною трубою 45 забезпечує обертання цієї приводної труби 45 за годинниковою стрілкою і, завдяки сполученню за допомогою шпонок та канавок між приводною трубою 45 та поршневим штоком 6, вищезгаданий поршневий шток загвинчується крізь оголовок 4 далі у ВІДСІК тримача ампули Блокування кнопки 23 проти обертання під час ін'єкції гарантує, що встановлена доза не зміниться під час ін'єкції внаслідок необережності У варіанті втілення, показаному на фігурі 14, передбачено окремі кнопки для установлення дози та ін'єкції ВІДПОВІДНО ДО раніше описаних варіантів втілення, він має корпус 1 та приводну трубу 67, яка може обертатися навколо осі лише в одному напрямку завдяки заскочці, що входить у контакт з зубами храпового колеса у частині, закріпленій у зовнішньому КІНЦІ корпусу Захоплення заскочки між елементом 40 та кільцевою стінкою 46 у корпусі блокує аксіальний рух приводної труби На ЗОВНІШНІЙ СТІНЦІ приводної труби 67 передбачено подовжній буртик 68, який входить у контакт з подовжньою канавкою 69 у трубчастому ін'єкційному елементі 70 для передачі обертання вищезгаданого ІН'ЄКЦІЙНОГО елемента на приводну трубу 67 На ближньому КІНЦІ корпусу 1 закріплено кнопку установлення дози 71 таким чином, щоб ця кнопка могла обертатися, але не могла аксіальне зміщуватися відносно корпусу 1 Цього досягають завдяки тому, що кнопка установлення дози 71 на 15 частині, що входить у корпус, має кільцевий буртик 72, який входить у контакт зі спряженою окружною канавкою 73 у внутрішній СТІНЦІ корпусу За межами корпусу кнопка установлення дози має частину, яка має діаметр, що дорівнює або перевищує діаметр вищезгаданого корпусу, причому ця частина може мати подовжні буртики 74 для забезпечення доброї фіксації через встановлення дози Кнопка установлення дози 71 має центральний канал, внутрішня стінка якого має спіральну канавку 75, що зачеплюється зі спіральним буртиком 76, передбаченим на ЗОВНІШНІЙ СТІНЦІ ближньої частини ІН'ЄКЦІЙНОГО елемента 70, який проходить крізь канал кнопки установлення дози 71 Зовнішня стінка дальньої частини ІН'ЄКЦІЙНОГО елемента 70 утворює цапфу для циліндра зі шкалою 17, який через зовнішню спіральну канавку, що зачеплюється з внутрішнім спіральним буртиком 16 у корпусі обертається й показує установлену дозу у ВІКОНЦІ 18, коли циліндр зі шкалою є аксіально зміщеним у корпусі Ближній кінець ІН'ЄКЦІЙНОГО елемента закінчується торцевою стінкою 77, яка несе кнопку для ІН'ЄКЦІЙ 78, яка за допомогою стержня 79, що входить у центральний канал у вищезгаданій торцевій СТІНЦІ 77 Для установлення дози кнопку установлення дози 71 обертають за годинниковою стрілкою Оскільки ІН'ЄКЦІЙНИЙ елемент через його з'єднання з приводною трубою 67 обертатися навколо осі не може, в результаті взаємодії між спіральною канавкою 75 у внутрішній СТІНЦІ кнопки установлення дози 71 та спіральним буртиком 76 на ЗОВНІШНІЙ СТІНЦІ ІН'ЄКЦІЙНОГО елемента 70 ІН'ЄКЦІЙНИЙ елемент вигвинчується через кнопку установлення дози таким чином, що кнопка для ІН'ЄКЦІЙ 78 піднімається над ближнім кінцем корпусу Хоча приводна труба 67 з заскочкою може обертатися за годинниковою стрілкою, потрібен початковий крутний момент, який є більшим за крутний момент, переданий від кнопки установлення дози на ІН'ЄКЦІЙНИЙ елемент Для введення установленої дози кнопку для ІН'ЄКЦІЙ 78 натискають, і ІН'ЄКЦІЙНИЙ елемент рухається назад у корпус Взаємодія спіральної канавки 75 у внутрішній СТІНЦІ кнопки установлення дози 71 та спірального буртика 76 на ЗОВНІШНІЙ СТІНЦІ ІН'ЄКЦІЙНОГО елемента 70 забезпечує у такому разі обертання ІН'ЄКЦІЙНОГО елемента за годинниковою стрілкою, і тільки якщо кнопку для ІН'ЄКЦІЙ натиснуто достатньо сильно, створений крутний момент стає достатнім для подолання початкового опору механізму заскочки обертанню у вищезгаданому напрямку за годинниковою стрілкою Відокремлення кнопки установлення дози 71 від кнопки для ІН'ЄКЦІЙ 78 знижує ймовірність необережного приведення у дію кнопки установлення дози під час ін'єкції Фігури 15, 16 та 17 показують ще один варіант втілення Для підтримання обертання кнопки за годинниковою стрілкою установлення дози з метою збільшення установленої дози механізм заскочки, що діє між приводною трубою та корпусом, повертають таким чином, щоб він перешкоджав обертанню за годинниковою стрілкою і з певним опором дозволяв здійснювати обертання приводної труби проти годинникової стрілки Крім того, 56256 16 нарізка поршневого штоку та нарізка в оголовку корпусу виконані так, що обертання поршня проти годинникової стрілки загвинчує поршневий шток крізь вищезгаданий оголовок у ВІДСІК тримача картриджа Поршневий шток має некруглий переріз і входить крізь канал приводної труби, який має ВІДПОВІДНИЙ некруглий переріз Таким чином, передається обертання, оскільки поршневий шток може рухатися у подовжньому напрямку крізь приводну трубу Циліндр ЗІ шкалою 80 на ЗОВНІШНІЙ СТІНЦІ пе редбачено зі спіральною доріжкою, яка зачеплюється зі спіральним буртиком 16 уздовж внутрішньої стінки корпусу 1 На його ближньому КІНЦІ циліндр зі шкалою 80 має діаметр, що перевищує внутрішній діаметр корпусу, для утворення кнопки установлення дози 8 1 , яка на своїй циліндричній ЗОВНІШНІЙ СТІНЦІ має насічки для забезпечення на дійного захоплення пальцями Втулка 82, що має фланець 83 на своєму ближньому КІНЦІ та пару протилежних подовжніх прорізів 84 у бокових стінках, входить у циліндр зі шкалою 80 і через приводну трубу 85, причому ця труба має на своїй ЗОВНІШНІЙ СТІНЦІ гаки 86, що входять у контакт з прорізами 84 втулки 82, завдяки чому втулка 82 та приводна труба 85 з'єднуються одна з одною таким чином, що між вищезгаданими двома елементами передається обертання, але виключається подовжній рух У кнопці установлення дози передбачено ВІДСІК, що має циліндричну бокову стінку, яка по всій окружності має подовжні канавки, та дно з зубчастою розеткою, що має трикутний переріз Фланець 83 втулки 82 входить у вищезгаданий ВІДСІК І має на своїй окружності радіальний виступ 87, який є зміщеним у напрямку бокової стінки відсіку На своєму зовнішньому боці фланець 83 має зубчасту розетку 93, яка може бути зачеплена з розеткою на дні відсіку Втулку 82 закріплено у циліндрі зі шкалою 80 з виступом на ЗОВНІШНІЙ СТІНЦІ втулки 82, що входить у контакт з канавкою у внутрішній СТІНЦІ циліндра зі шкалою 80 таким чином, що допускається рух втулки у циліндрі зі шкалою, щоб втулка могла рухатися аксіальне відносно циліндра зі шкалою для зачеплення або розчеплення зубів вищезгаданих розеток Кнопка для ІН'ЄКЦІЙ 88 закріплена за допомогою шарнірного пальця 94, що входить у торцеву стінку втулки 82 Коли дозу установлюють шляхом повертання кнопки установлення дози 81 за годинниковою стрілкою, циліндр зі шкалою вигвинчується з корпусу, і кнопка установлення дози піднімається у напрямку від ближнього кінця корпусу Втулка 82 обертатися не може завдяки и з'єднанню з приводною трубою, яка є заблокованою від обертання за годинниковою стрілкою, і якщо установлену дозу зменшують шляхом повертання кнопки установлення дози 81 проти годинникової стрілки, механізм заскочки, що діє між приводною трубою та корпусом, має достатній опір для обертання у своєму неблокуючому напрямку для запобігання цьому обертанню втулки 82 проти годинникової стрілки Таким чином, шляхом обертання кнопки установлення дози 81 у будь-якому напрямку радіальний виступ 87 на фланці 83 втулки 82 пере 18 17 56256 скакує з однієї подовжньої канавки у внутрішній спіральною доріжкою циліндра зі шкалою 80 та СТІНЦІ кнопки установлення дози 81 на іншу, прибуртика 16 у корпусі, коли циліндр зі шкалою 80 є чому відстань між канавками є такою, що одне втиснутим назад у вищезгаданий корпус Втулка клацання відповідає вибраній ЗМІНІ установленої 82 обертає приводну трубу 85 у напрямку проти дози, наприклад, в одну одиницю або у ПІВОДИНИЦІ годинникової стрілки, який з певним опором допусПІД час установлення розетка у кнопці установкається механізмом заскочки, і поршневий шток, лення дози виводить розетку 93 на фланці 83 втутаким чином, загвинчується далі в ампулу 89 у лки 82 із зачеплення тримачі ампули 2 Коли кнопка для ІН'ЄКЦІЙ 88 є натиснутою для Цей пристрій дозволяє позбутися ризику невведення установленої дози, вищезгадані розетки обережного приведення у дію кнопки установленє притиснутими для зачеплення між собою таким ня дози 81 під час ін'єкції Крім того, цей пристрій чином, щоб втулка 82 оберталася проти годиннискладається з мінімальної КІЛЬКОСТІ деталей, що кової стрілки разом з кнопкою установлення дози полегшує виробництво 81, що викликається нарізним зачепленням між •3 2 ФІГ. 1 ФІГ. 2 19 20 56256 184 ФІГ.З ФІГ. 4 21 56256 22 Tx ФІГ. 5 ФІГ, 6 23 56256 ,\ 18 15 ФІГ. 9 ФІГ, 10 25 56256 26 •56 -47 -46 3-2 ФІГ. 11 ФІГ. 12 СП О) го СП О) го 00 OJ ГО О ) СЛ 29 56256 ФІГ. 15 ЗО ФІГ. 16 31 32 56256 -80 г J ^x 8—f 6< ФІГ 17 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
