Автоматичний шприц для дистанційного виконання ін’єкцій

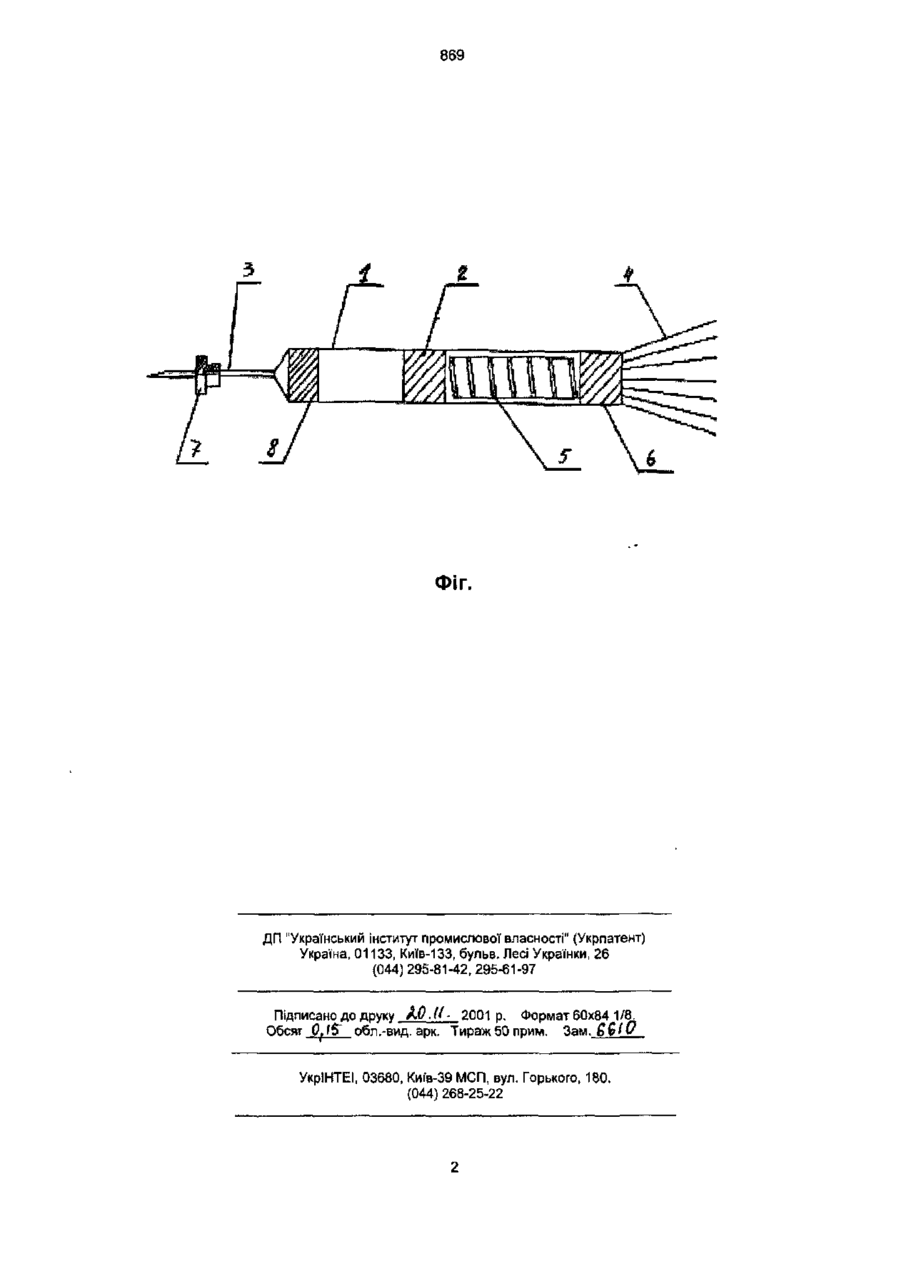

1 Автоматичний шприц для дистанційного виконання ін'єкцій шляхом прицільного відстрілу з пневматичної зброї, що складається з циліндра, поршня, голки та стабілізатора польоту, який від різняється тим, що циліндр виконаний з корпусу одноразового пластикового шприца, з зовнішньої циліндричної поверхні якого видалені всі виступні частини, всередині корпуса розміщена пружина, яка одним кінцем натискає на поршень, а другим упирається у втулку, яка закриває хвостовий торець циліндра, голка в боковій стінці має отвір, закритий втулкою, що здатна пересуватися вздовж осі голки і при цьому відкривати отвір при влученні в ціль. 2. Шприц за п. 1, який відрізняється тим, що стабілізатор польоту виконаний у вигляді обважнювача, прикріпленого до носової частини циліндра шприца. Корисна модель належить до класу автоматичних шприців. Відомий автоматичний шприц для дистанційного виконання ін'єкцій шляхом прицільного відстрілу, що складається з голки, на поверхню якої нанесений лікарський препарат, та стабілізатора польоту [1]. Недоліком даного шприца є обмежена кількість препарату, що може бути нанесена на поверхню голки. Найбільш близьким до даної корисної моделі є автоматичний шприц для дистанційного виконання ін'єкцій шляхом прицільного відстрілу, що складається з циліндра, поршня, голки та стабілізатора польоту, причому за поршнем розміщений піротехнічний заряд, який запалюється від поштовху при пострілі і пересуває поршень вперед [1]. Недоліком даного шприца є його чутливість до поштовхів та необхідність заміни піротехнічного заряду після кожного використання. Крім того, стабілізатор польоту має велику парусність, що не дозволяє відстрілювати шприц на велику відстань. В основу даної корисної моделі поставлено задачу шляхом виконання циліндру шприца з корпусу одноразового пластикового шприца, з зовнішньої циліндричної поверхні якого видалені всі виступаючі частини, розміщення всередині корпусу пружини, яка одним кінцем натискає на поршень, а другим впирається у втулку, яка закриває хвостовий торець циліндру, голка в боковій стінці має отвір, закритий втулкою, що здатна пересуватися вздовж осі голки і при цьому відкривати отвір при влученні в ціль, забезпечити багаторазовість використання і нечутливість до поштовхів. Якщо стабілізатор польоту виконаний у вигляді обважнювана, прикріпленого до носової частини циліндру, зменшується парусність шприца, що дозволяє відстрілювати шприц на велику відстань. Будову шприца показано на кресленні (фіг.). Шприц складається з циліндра 1, виконаного з корпусу одноразового пластикового шприца, з зовнішньої циліндричної поверхні якого видалені всі виступаючі частини, поршня 2, голки 3 та стабілізатора польоту 4. Всередині корпусу розміщена пружина 5, що одним кінцем натискає на поршень 2, а другим упирається у втулку 6, яка закриває хвостовий торець циліндру. Голка в боковій стінці має отвір, закритий втулкою 7, що здатна пересуватися вздовж осі голки і при цьому відкривати отвір при влученні в ціль. Стабілізатор польоту може бути виконаний у вигляді обважнювана 8, прикріпленого до носової частини циліндру шприца. Шприц відстрілюється з пневматичної зброї і, завдяки стабілізатору польоту, рухається голкою вперед. При влученні шприца в ціль втулка 7 пересувається вздовж осі голки і відкриває отвір в боковій стінці голки. Під тиском пружини поршень переміщується вперед І видавлює крізь голку лікарський препарат. Джерела інформації: 1. Охота и охотничье хазяйство. - 1973. - № 7. С. 14. со" О со 00 869 ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку АО. М - 2001 р. Формат 60x84 1/8, Обсяг 0,/5~ обл.-вид. арк. Тираж 50 прим. Зам. G$(Q УкріНТЕІ, 03680, Киі'в-39 МСП, вул. Горького, 180. (044) 268-25-22
