Шприц для ін’єкцій

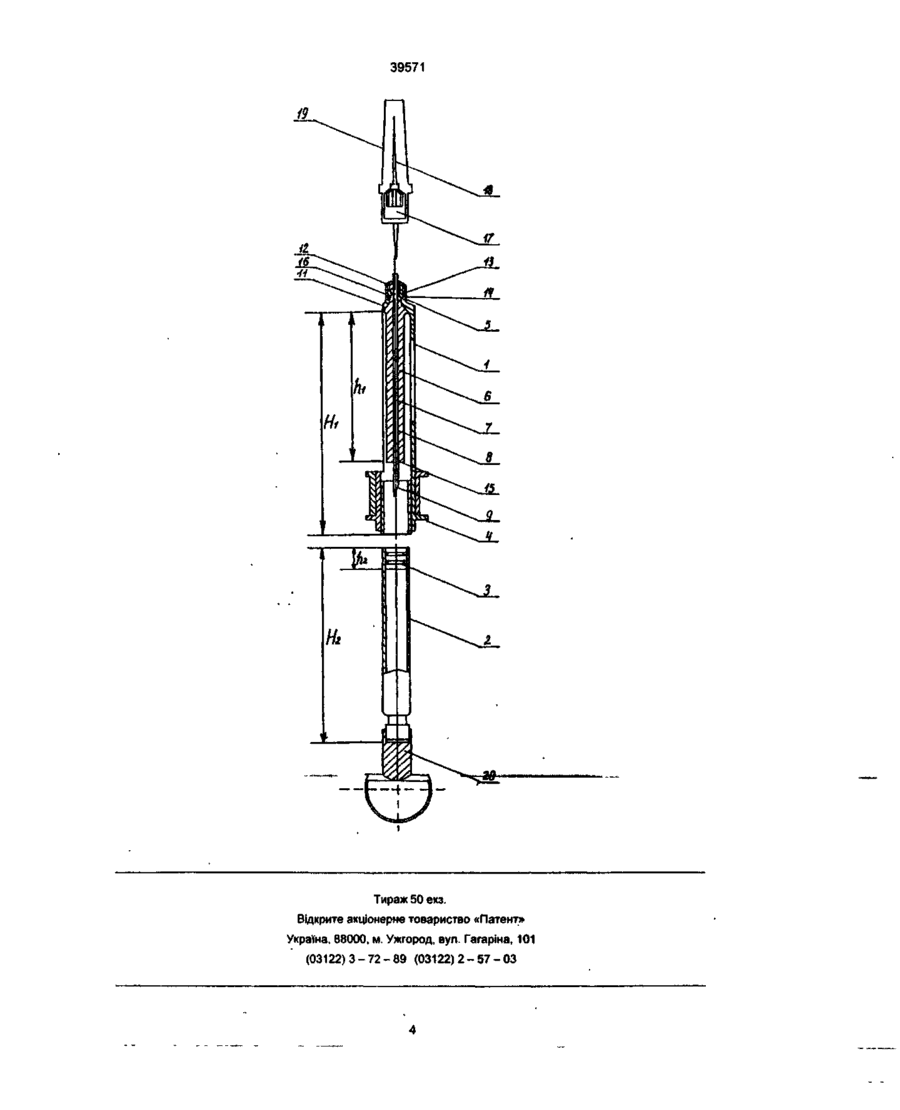

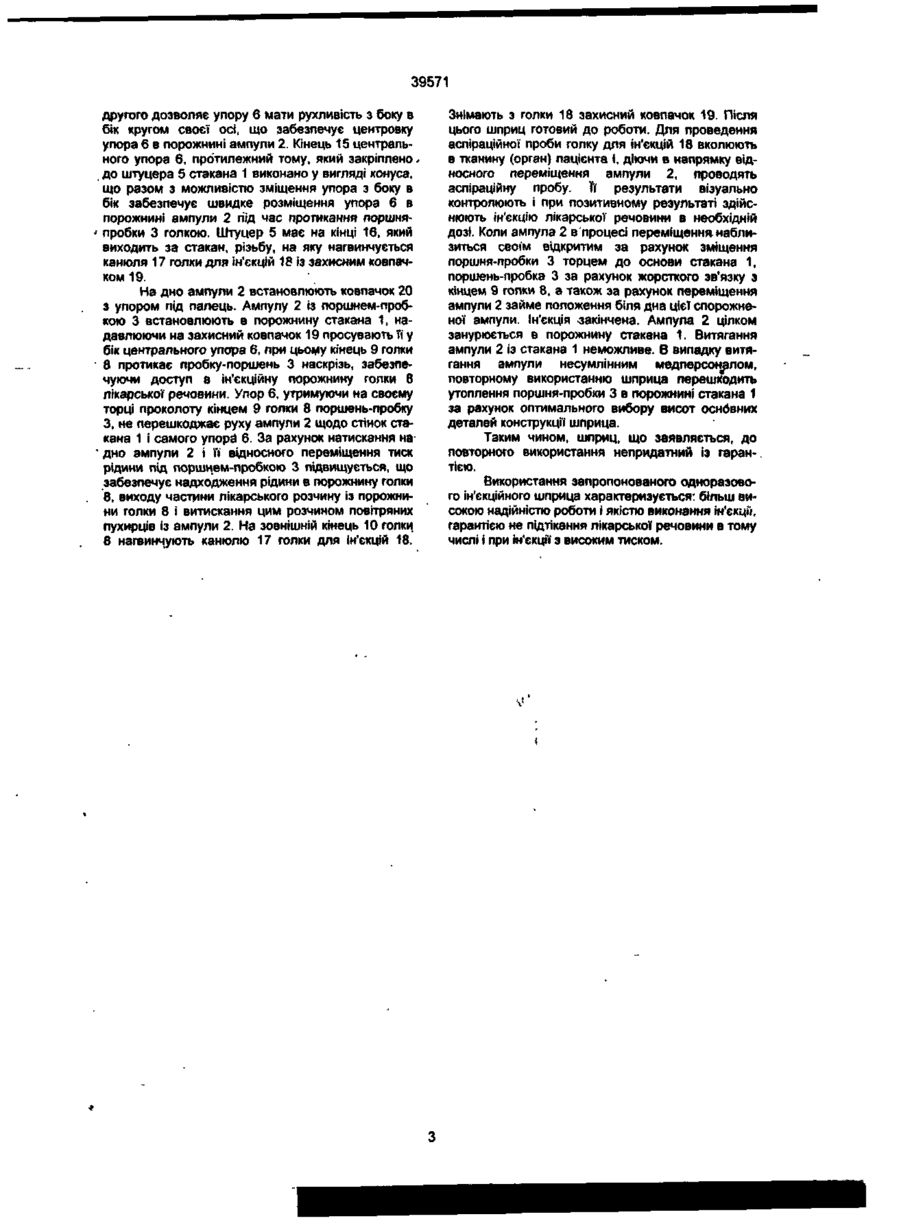

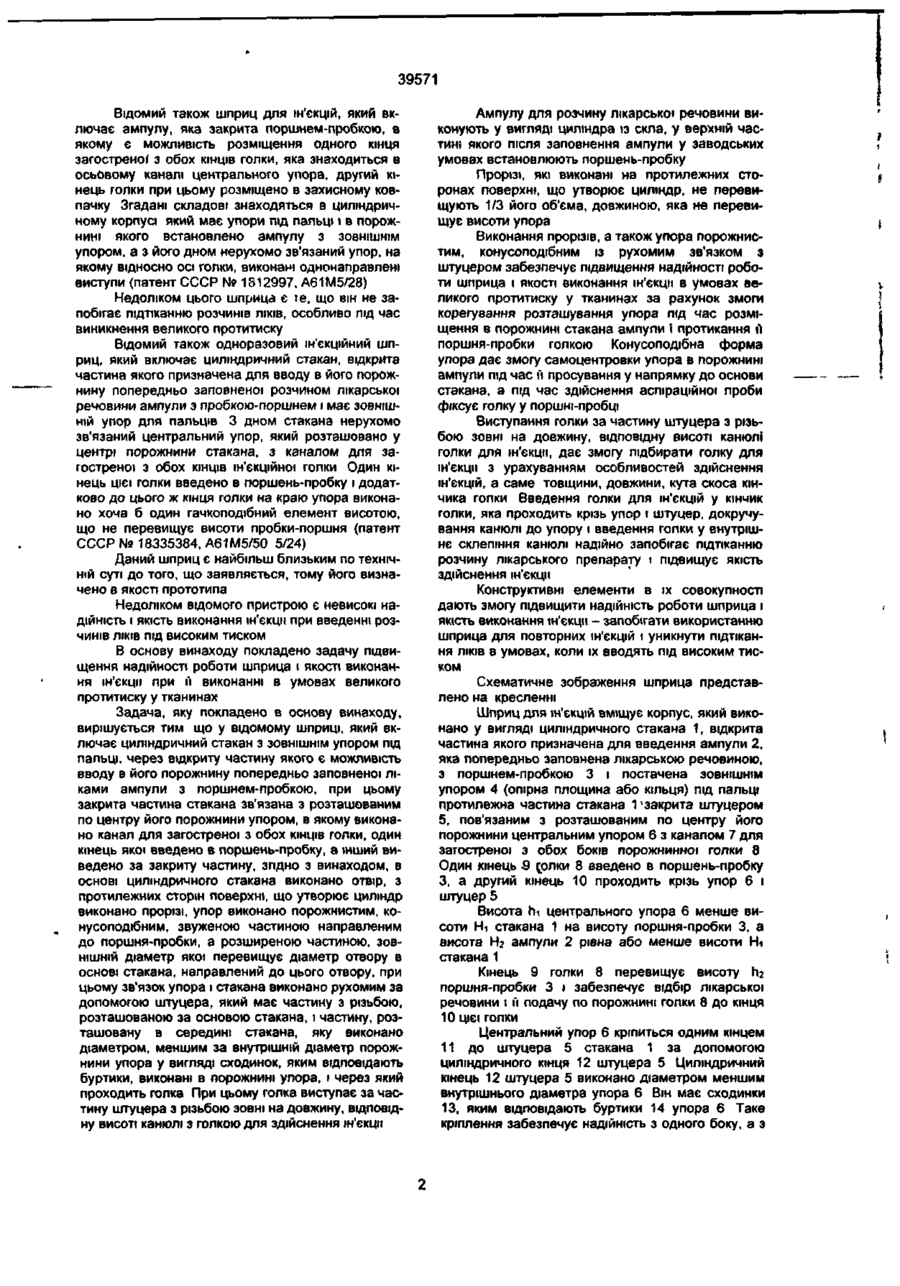

1. Шприц для ін'єкцій, що містить циліндричний стакан, із зовнішнім упором для пальців, через відкриту частину якого є можливість введення в його порожнину попередньо заповненої лікарською речовиною ампули з пробкою-поршнем, при цьому закрита частина стакана зв'язана з розташованим по центру його порожнини упором,в якому виконано канал для гострої' з обох кінців голки, один кінець якої введений в поршеньпробку, а інший виведений за закриту частину, який відрізняється тим, що в циліндричному стакані додатково виконано прорізі, а упор виконано конусоподібним, що звужується частиною під поршень-пробку, а зв'язок конуса, голки і стакана здійснюють за допомогою штуцера з різьбою за закритою частиною стакана і частиною з сходинками для насадки упора, за допомогою виконаних у формі дзеркального відображення буртиків. 2 Шприц для ін'єкцій по 1, який відрізняється тим, що кінець голки гострої з обох кінців, який виведено за закриту частину стакана, має довжину більшу висоти штуцера і більшу за внутрішній свсд канюлі з різьбою голки для ін'єкцій. 3 Шприц п. 1, який відрізняється тим, що ампулу для лікарської речовини виконують із скла у вигляді циліндра Винахід відноситься до медичної техніки, а саме до шприців, які призначені для внутрішньом'язових, внутрішньо-кісткових і внутрішньо-зв'язкових введень розчинів лікарських препаратів. Відомий шприц, який включає ампулу з лікарським препаратом, яка закрита пробкою, яка виконує функцію поршня, і в якій розміщено один кінець загостреної з двох кінців голки, яку встановлено в осьовому каналі центрального упора (патент ФРГ № 171899, А61М5/28). Недоліком цього шприца є незручність в роботі, а також відсутність гарантій щодо повторного використання шприца у різних осіб. Відомий шприц, який включає циліндр, в середині якого розміщені поршень та голкоутримувач (патент Великобританії Ne 1103917, кл. F1R). Однак при використанні цього шприца неможливо точно дозувати ліки. Відомий шприц, який включає циліндр, в середині якого розміщені поршень із штоком та ампула з ліками теж у вигляді циліндра (патент США № 2514575, кл. 128-215). Недоліком цього шприца є те, що для зміни ампули необхідний певний час, при цьому поршень, який ніяк не фіксується, може загубитися. Відомий шприц, який складається із циліндра, в середині якого розміщено поршень із штоком, ампула із ліками, а також голкоутримувач. При цьому шток виконано у вигляді сходинок, нижня частина циліндра має буртик для взаємодії із сходинкою штока, а голкоутримувач має циліндричну частину, яка встановлена в циліндр і в ній розміщено ампулу з виїмкою, яка взаємодіє із виступом на робочій частині поршня (А.С. 1145912, А61М5/24). Недоліком цього шприца є небезпека його повторного використання у різних осіб, що особливо небезпечно, бо може призвести до інфікувавння пацієнта. Відомий шприц одноразового використання, який складається із корпусу з канюлею, розташованою в середині корпуса штока хрестоподібної форми, на першій парі бокових протилежних гранях якого виконані клиноподібні виступи, а на другій - виступи взаємозворотні. Перший зв'язаний зі штоком поршень, при цьому з'єднання штока і корпуса відбувається за допомогою виступів і зацепів (А С. 1725913, А61М5/32). Недоліком цього шприца є те, що він не запобігає підтіканню ліків під час виникнення значного протитиску у тканинах. N Ю СО 0) 39571 Відомий також шприц для ІН'ЄКЦІЙ, ЯКИЙ включає ампулу, яка закрита поршнем-пробкою, в якому є можливість розміщення одного кінця загостреноґ з обох КІНЦІВ ГОЛКИ, яка знаходиться в осьовому каналі центрального упора, другий кінець голки при цьому розміщено в захисному ковпачку Згадані складові знаходяться в циліндричному корпус» який має упори пщ пальщ і в порожнині якого встановлено ампулу з ЗОВНІШНІМ упором, а з його дном нерухомо зв'язаний упор, на якому відносно ос» голки, виконані однонаправлен» виступи (патент СССР № 1812997, А61М5/28) Недоліком цього шприца є і є, що він не запобігає підтіканню розчинів ЛІКІВ, особливо пщ час виникнення великого протитиску Відомий також одноразовий ІН'ЄКЦІЙНИЙ шприц, який включає циліндричний стакан, відкрита частина якого призначена для вводу в його порожнину попередньо заповненої розчином лікарської речовини ампули з пробкою-поршнем і має ЗОВНІШНІЙ упор для пальців 3 дном стакана нерухомо зв'язаний центральний упор, який розташовано у центрі порожнини стакана, з каналом для загостреної з обох кінців ін'єкційної ГОЛКИ ОДИН кінець цієї голки введено в поршень-пробку і додатково до цього ж кінця голки на краю упора виконано хоча б один гачкоподібний елемент висотою, що не перевищує висоти пробки-поршня (патент СССР № 18335384, А6Ш5/50 5/24) Даний шприц є найбільш близьким по технічній суті до того, що заявляється, тому його визначено в якості прототипа Недоліком відомого пристрою є невисокі надійність і якість виконання ін'єкції при введенні розчинів ЛІКІВ ПІД ВИСОКИМ ТИСКОМ В основу винаходу покладено задачу підвищення надійності роботи шприца і якості виконання ін'єкції при ґі виконанні в умовах великого протитиску у тканинах Задача, яку покладено в основу винаходу, вирішується тим що у відомому шприці, який включає циліндричний стакан з ЗОВНІШНІМ упором під пальці, через відкриту частину якого є можливість вводу в його порожнину попередньо заповненої ліками ампули з поршнем-пробкою, при цьому закрита частина стакана зв'язана з розташованим по центру його порожнини упором, в якому виконано канал для загостреної з обох КІНЦІВ ГОЛКИ, ОДИН кінець яко» введено в поршень-пробку, а »нший виведено за закриту частину, згідно з винаходом, в основі циліндричного стакана виконано отвір, з протилежних сторін поверхні, що утворює циліндр виконано прорізі, упор виконано порожнистим, конусоподібним, звуженою частиною направленим до поршня-пробки, а розширеною частиною, ЗОВНІШНІЙ діаметр якої перевищує діаметр отвору в основі стакана, направлений до цього отвору, при цьому зв'язок упора і стакана виконано рухомим за допомогою штуцера, який має частину з різьбою, розташованою за основою стакана, і частину, розташовану в середині стакана, яку виконано діаметром, меншим за внутрішній діаметр порожнини упора у вигляді сходинок, яким відповідають буртики, виконані в порожнині упора, і через який проходить голка При цьому голка виступає за частину штуцера з різьбою зовні на довжину, відповідну висоті канюлі з голкою для здійснення ін'єкції Ампулу для розчину лікарської речовини виконують у вигляді циліндра із скла, у верхній частині якого після заповнення ампули у заводських умовах встановлюють поршень-пробку Прорізі, які виконані на протилежних сторонах поверхні, що утворює циліндр, не перевищують 1/3 його об'єма, довжиною, яка не перевищує висоти упора Виконання прорізів, а також упора порожнистим, конусоподібним із рухомим зв'язком з штуцером забезпечує підвищення надійності роботи шприца і якості виконання ін'єкції в умовах великого протитиску у тканинах за рахунок змоги корегування розташування упора п»д час розміщення в порожнині стакана ампули і протикання І*І поршня-пробки голкою Конусоподібна форма упора дає змогу самоцентровки упора в порожнині ампули під час й просування у напрямку до основи стакана, а під час здійснення аспіраційної проби фіксує голку у поршні-пробці Виступання голки за частину штуцера з різьбою зовні на довжину, відповідну висоті канюлі голки для ін'єкції, дає змогу підбирати голку для ін'єкції З урахуванням особливостей здійснення ІН'ЄКЦІЙ, а саме товщини, довжини, кута скоса кінчика голки Введення голки для ІН'ЄКЦІЙ у КІНЧИК голки, яка проходить крізь упор і штуцер, докручування канюлі до упору і введення голки у внутрішнє склепіння канюлі надійно запобігає підтіканню розчину лікарського препарату і підвищує якість здійснення ін'єкци Конструктивні елементи в їх совокупності дають змогу підвищити надійність роботи шприца і якість виконання ін'єкцн - запобігати використанню шприца для повторних ІН'ЄКЦІЙ І уникнути підтікання ЛІКІВ в умовах, коли їх вводять під високим тиском Схематичне зображення шприца представпено на кресленні Шприц для ін'єкцій вміщує корпус, який виконано у вигляді циліндричного стакана 1, відкрита частина якого призначена для введення ампупи 2, яка попередньо заповнена лікарською речовиною, з поршнем-пробкою 3 і постачена ЗОВНІШНІМ упором 4 (опірна площина або кільця) під пальці протилежна частина стакана 1 v закрита штуцером 5, пов'язаним з розташованим по центру його порожнини центральним упором 6 з каналом 7 для загостреної з обох боків порожнинної голки 8 Один кінець 9 сколки 8 введено в поршень-пробку З, а другий кінець 10 проходить крізь упор 6 і штуцер 5 Висота hi центрального упора 6 менше висоти Ні стакана 1 на висоту поршня-пробки 3, а висота Нг ампули 2 рівна або менше висоти Ні стакана 1 Кінець 9 голки 8 перевищує висоту Пг поршня-пробки 3 і забезпечує відбір лікарської речовини і й подачу по порожнині гопки 8 до кінця 10 цієї голки Центральний упор 6 кріпиться одним кінцем 11 до штуцера 5 стакана 1 за допомогою циліндричного кінця 12 штуцера 5 Циліндричний кінець 12 штуцера 5 виконано діаметром меншим внутрішнього діаметра упора 6 Він має сходинки 13, яким відповідають буртики 14 упора 6 Таке кріплення забезпечує надійність з одного боку, а з 39571 другого дозволяє упору 6 мати рухливість з боку в бік кругом своєї осі, що забезпечує центровку упора 6 в порожнині ампули 2. Кінець 15 центрального упора 6, протилежний тому, який закріплено, до штуцера 5 стакана 1 виконано у вигляді конуса, що разом з можливістю зміщення упора з боку в бік забезпечує швидке розміщення упора 6 в порожнині ампули 2 під час протикання поршняпробки 3 голкою. Штуцер 5 має на кінці 16, який виходить за стакан, різьбу, на яку нагвинчується канюля 17 голки для ін'єкцій 18 із захисним ковпачком 19. На дно ампули 2 встановлюють ковпачок 20 з упором під палець. Ампулу 2 із поршнем-пробкою 3 встановлюють в порожнину стакана 1, надавлюючи на захисний ковпачок 19 просувають її у бік центрального упора 6, при цьому кінець 9 голки 8 протикає пробку-поршень 3 наскрізь, забезпечуючи доступ в ін'єкційну порожнину голки 8 лікарської' речовини. Упор 6, утримуючи на своєму торці проколоту кінцем 9 голки 8 поршень-пробку З, не перешкоджає руху ампули 2 щодо стінок стакана 1 і самого упора 6. За рахунок натискання на дно ампули 2 і її відносного переміщення тиск рідини під поршнем-пробкою 3 підвищується, що забезпечує надходження рідини в порожнину голки 8, виходу частини лікарського розчину із порожнини голки 8 і витискання цим розчином повітряних пухирців із ампули 2. На зовнішній кінець 10 голки 8 нагвинчують канюлю 17 голки для ін'єкцій 18. Знімають з голки 18 захисний ковпачок 19. Після цього шприц готовий до роботи. Для проведення аспіраційної проби голку для ін'єкцій 18 вколюють в тканину (орган) пацієнта і, діючи в напрямку відносного переміщення ампули 2, проводять аспіраційну пробу. її результати візуально контролюють і при позитивному результаті здійснюють ін'єкцію лікарської речовини в необхідній дозі. Коли ампула 2 в процесі переміщення наблизиться своїм відкритим за рахунок зміщення поршня-пробки 3 торцем до основи стакана 1, поршень-пробка 3 за рахунок жорсткого зв'язку з кінцем 9 гопки 8, а також за рахунок переміщення ампули 2 займе положення біля дна цієї спорожненої ампули. Ін'єкція закінчена. Ампула 2 цілком занурюється в порожнину стакана 1. Витягання ампули 2 із стакана 1 неможливе. В випадку витягання ампули несумлінним медперсоналом, повторному використанню шприца перешкодить утоплення поршня-пробки 3 в порожнині стакана 1 за рахунок оптимального вибору висот оснбвних деталей конструкції шприца. Таким чином, шприц, що заявляється, до повторного використання непридатний із гаран-. тією. Використання запропонованого одноразового ін'єкційного шприца характеризується: більш високою надійністю роботи і якістю виконання ін'єкції, гарантією не підтікання лікарської речовини в тому числі і при ін'єкції з високим тиском. 39571 19 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
