Спосіб одержання чавуну і спосіб одержання сталі (варіанти)

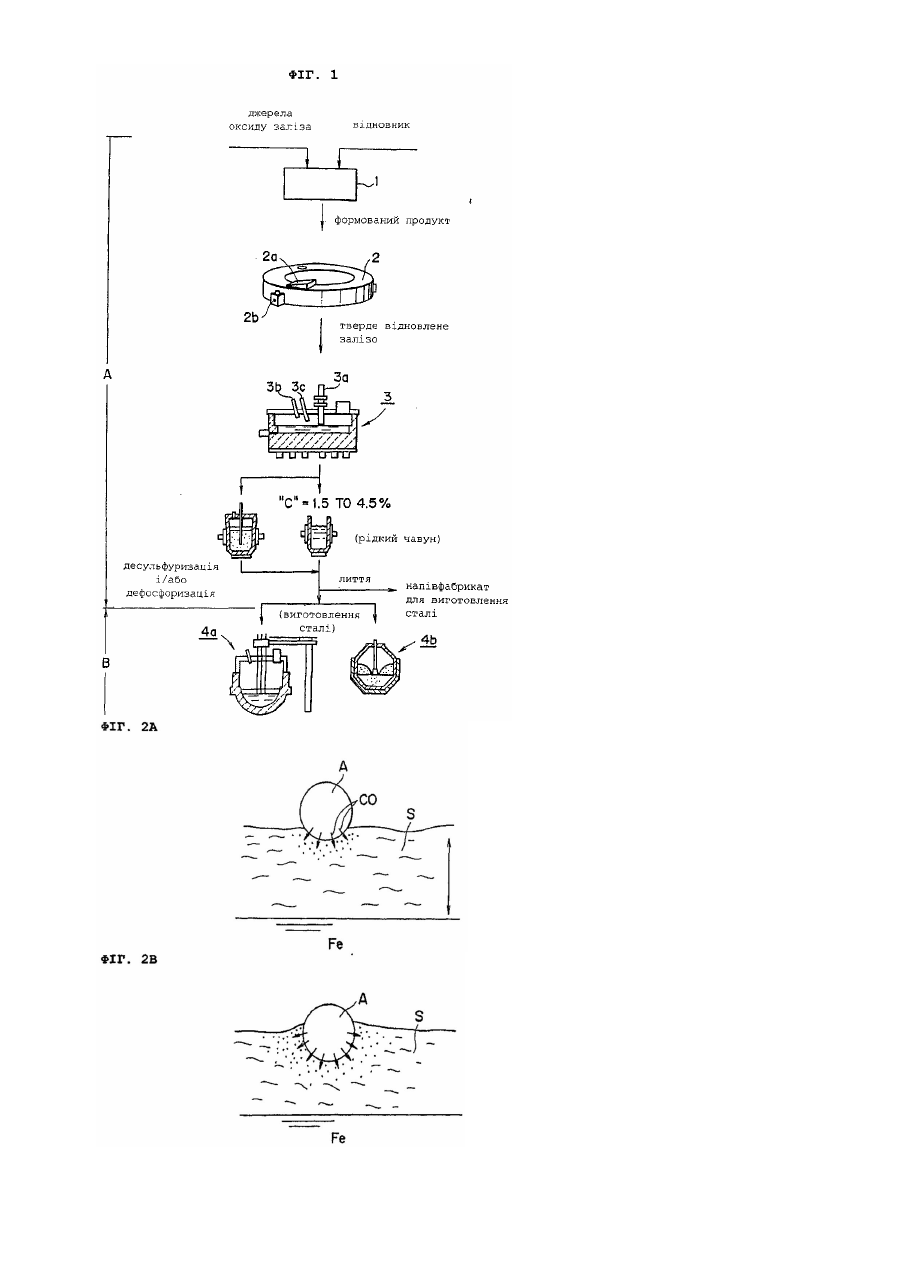

1. Спосіб одержання рідкого чавуну, що містить від 1,5 до 4,5% вуглецю, який полягає в тому, що:

(a) використовують суміш оксиду заліза і вуглецевмісного відновника;

(b) виготовляють формований продукт з вуглецевмісного відновника і оксиду заліза;

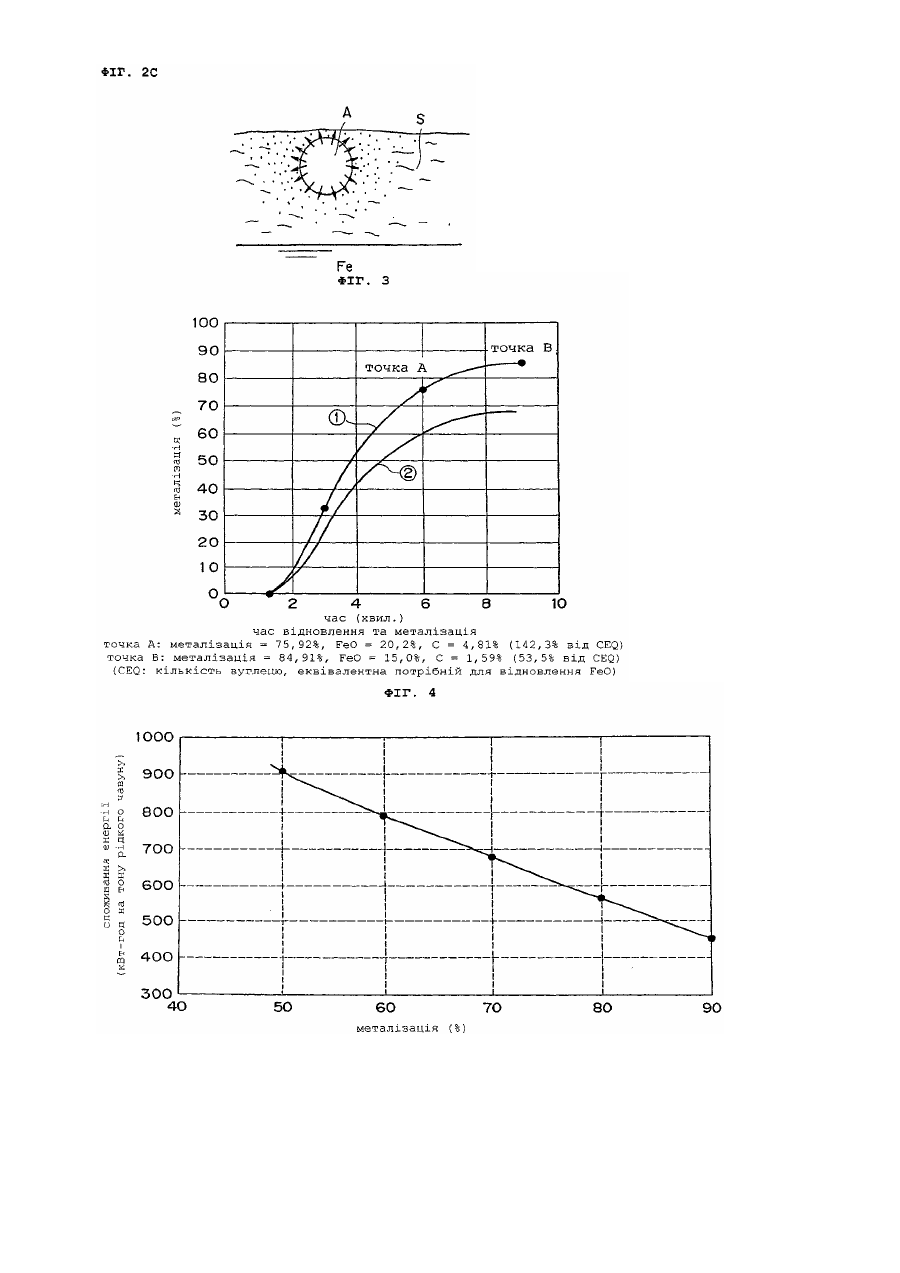

(c) одержують тверде відновлене залізо з формованого продукту, що має металізацію принаймні 60%, питому щільність принаймні 1,7 і вміст вуглецю принаймні 50% від теоретичної кількості, потрібної для відновлення оксиду заліза, що залишається у твердому відновленому залізі;

(d) завантажують тверде відновлене залізо у рідкий шлак, що знаходиться в плавильній печі, яка належить до типу з електродуговим нагріванням; і

(е) до того, як відбулося істотне охолодження, нагрівають тверде відновлене залізо при високій температурі в плавильній печі, що належить до типу печі з електродуговим нагріванням, і, таким чином, одержують рідкий чавун, який містить від 1,5 до 4,5% вуглецю.

2. Спосіб за п. 1, в якому відновлене залізо, що має температуру від 700 до 1300°С, нагрівають у плавильній печі, яка належить до типу печі з електродуговим нагріванням.

3. Спосіб за п. 1, в якому вуглецевмісний відновник додають у плавильну піч, що належить до типу печі з електродуговим нагріванням, у місці завантаження твердого відновленого заліза.

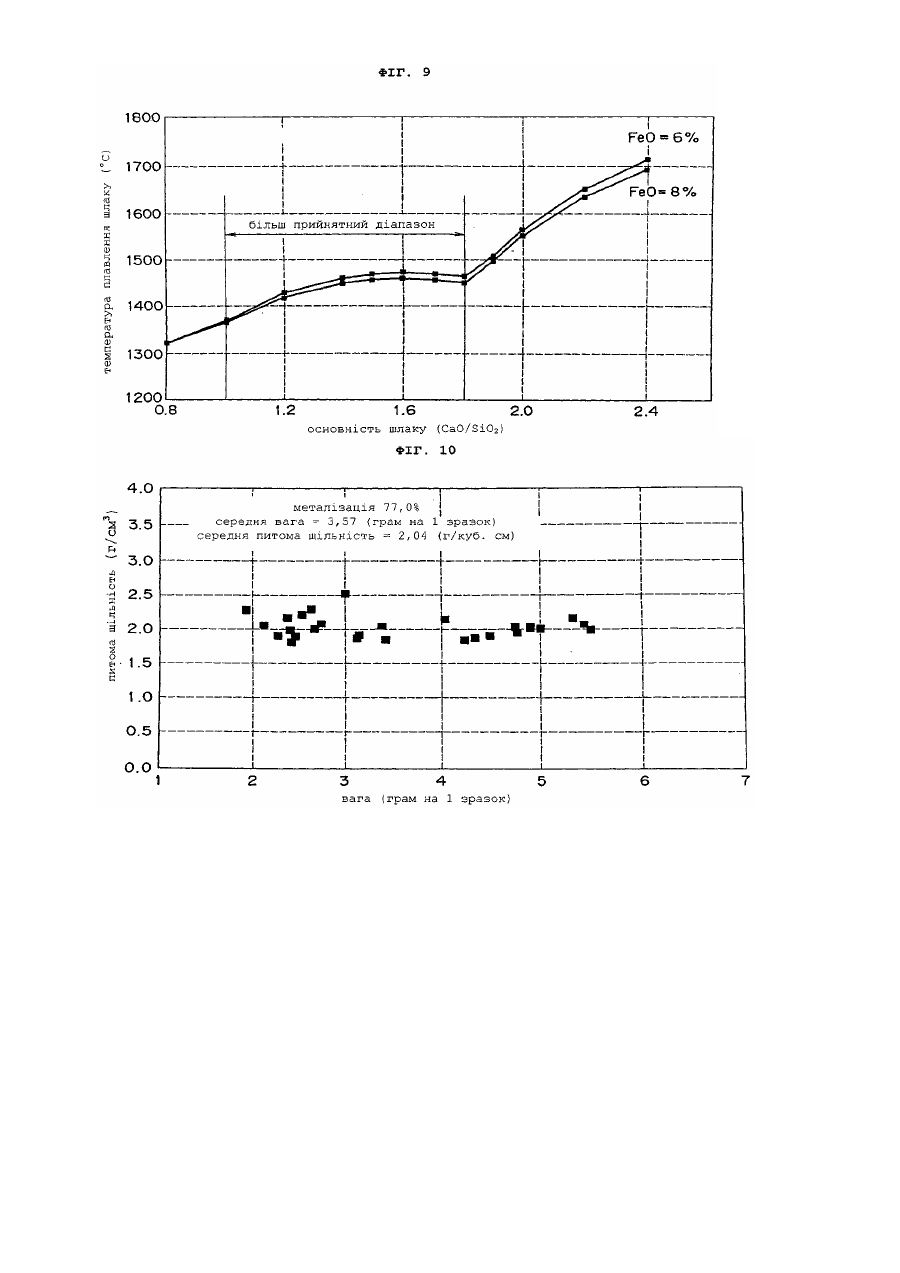

4. Спосіб за п. 1, в якому основність рідкого шлаку становить від 1,0 до 1,8.

5. Спосіб за п. 1, в якому рідкий шлак містить 9% оксиду заліза або менше.

6. Спосіб за п. 5, в якому рідкий шлак містить 5% оксиду заліза або менше.

7. Спосіб за п. 1, в якому відбирають проби рідкого чавуну з плавильної печі, що належить до типу печі з електродуговим нагріванням, і здійснюють аналіз рідкого чавуну, з метою контролю завантаженої кількості вуглецевмісного відновника, і в такий спосіб контролюють вміст вуглецю в рідкому чавуні.

8. Спосіб за п. 1, в якому вміст вуглецю в рідкому чавуні контролюють шляхом вимірювання складу і кількості газів, що виходять з плавильної печі, яка належить до типу печі з електродуговим нагріванням, та додають необхідну кількість вуглецевмісного відновника, виходячи з еквівалентної кількості кисню у відхідних газах, розрахованої з виміряного значення.

9. Спосіб за п. 1, в якому рідкий чавун, що знаходиться в плавильній печі, яка належить до типу печі з електродуговим нагріванням, зливають в іншу ємність та десульфурують.

10. Спосіб за п. 1, в якому розплавлений чавун, що знаходиться в плавильній печі, яка належить до типу печі з електродуговим нагріванням, зливають в іншу ємність і дефосфорують.

11. Спосіб одержання сталі, в якому рідкий чавун, одержаний у спосіб за п. 1, додають у піч для одержання сталі і таким чином виготовляють сталь.

12. Спосіб одержання сталі за п. 11, в якому піч для одержання сталі являє собою електродугову плавильну піч або конвертер.

13. Спосіб одержання сталі, який включає:

(a) охолодження рідкого чавуну, одержаного у спосіб за п. 1, і

(b) додавання одержаного у такий спосіб більш густого чавуну у піч для одержання сталі.

14. Спосіб одержання сталі за п. 13, в якому піч для одержання сталі являє собою електродугову плавильну піч або кисневий конвертер.

15. Спосіб за п. 1, в якому рідкий чавун містить 0,05% або менше Si, 0,1% або менше Мn, 0,1% або менше Р та 0,20% або менше S.
