Пристрій для фіксації стопи під час рентгенографії кісток гомілки в прямій проекції

Номер патенту: 105858

Опубліковано: 11.04.2016

Автори: Книш Тетяна Володимирівна, Куюн Олена Миколаївна

Завантажити PDF файл.

Формула / Реферат

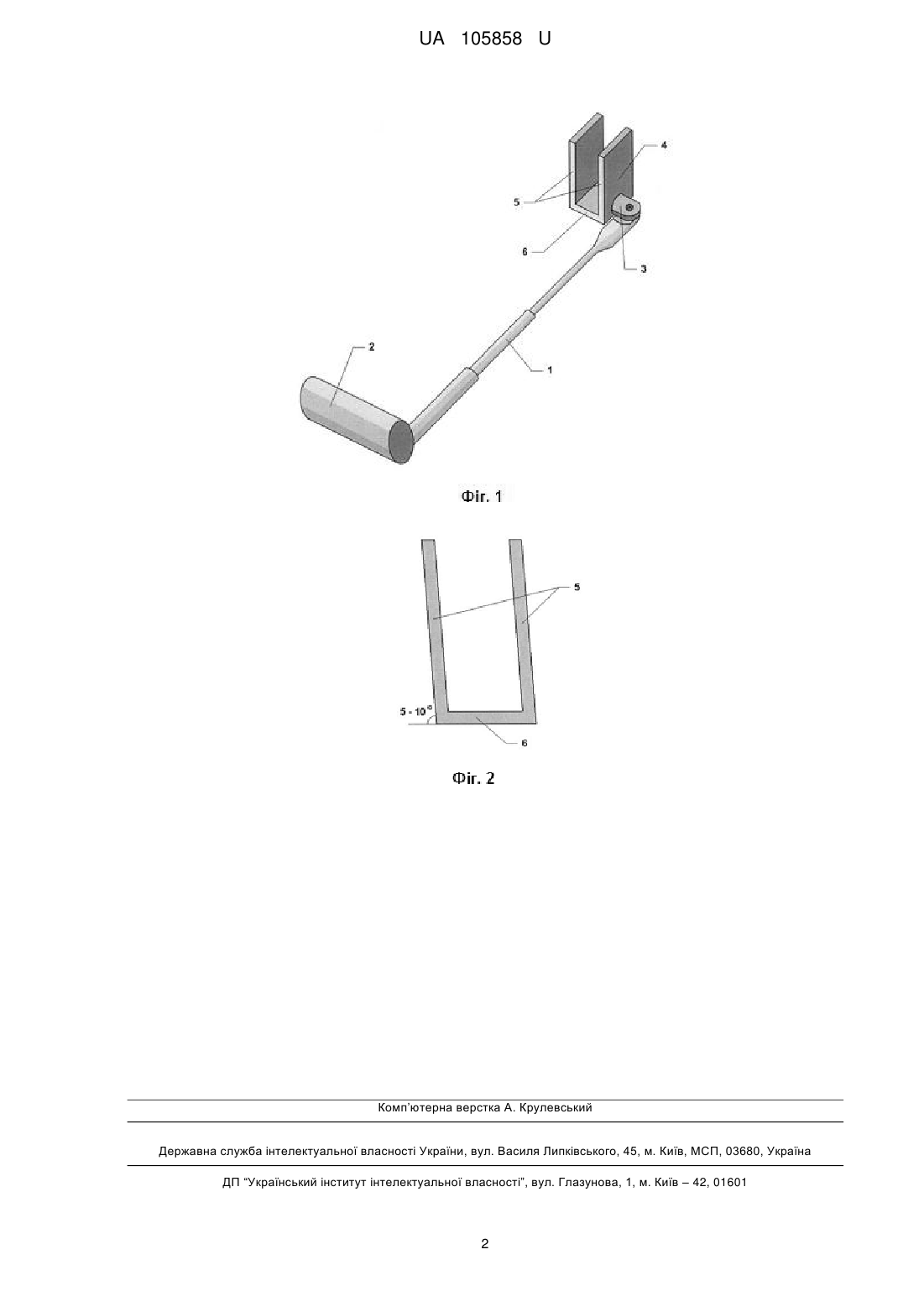

Пристрій для фіксації стопи під час рентгенографії кісток гомілки в прямій проекції, який містить телескопічний циліндричний механізм, що з одного боку нерухомо фіксований під прямим кутом до краю циліндричного валика, а з іншого боку через поворотний шарнір із можливістю повороту на 180° з'єднаний із однією з бічних поверхонь U-подібної підставки, бічні поверхні якої знаходяться під кутом 5-10° до її основи.

Текст

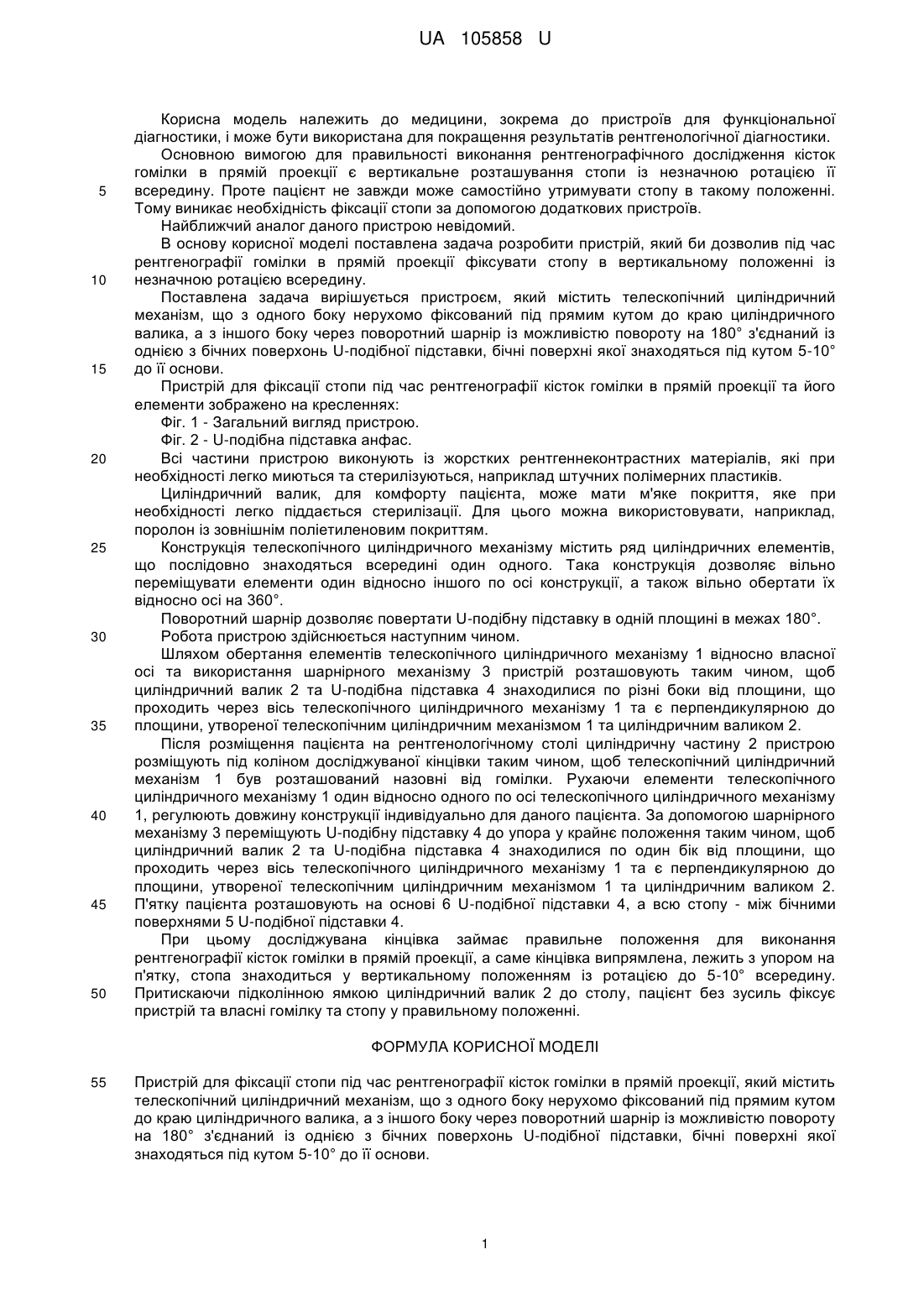

Реферат: Пристрій для фіксації стопи під час рентгенографії кісток гомілки в прямій проекції містить телескопічний циліндричний механізм, що з одного боку нерухомо фіксований під прямим кутом до краю циліндричного валика, а з іншого боку через поворотний шарнір із можливістю повороту на 180° з'єднаний із однією з бічних поверхонь U-подібної підставки, бічні поверхні якої знаходяться під кутом 5-10° до її основи. UA 105858 U (54) ПРИСТРІЙ ДЛЯ ФІКСАЦІЇ СТОПИ ПІД ЧАС РЕНТГЕНОГРАФІЇ КІСТОК ГОМІЛКИ В ПРЯМІЙ ПРОЕКЦІЇ UA 105858 U UA 105858 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини, зокрема до пристроїв для функціональної діагностики, і може бути використана для покращення результатів рентгенологічної діагностики. Основною вимогою для правильності виконання рентгенографічного дослідження кісток гомілки в прямій проекції є вертикальне розташування стопи із незначною ротацією її всередину. Проте пацієнт не завжди може самостійно утримувати стопу в такому положенні. Тому виникає необхідність фіксації стопи за допомогою додаткових пристроїв. Найближчий аналог даного пристрою невідомий. В основу корисної моделі поставлена задача розробити пристрій, який би дозволив під час рентгенографії гомілки в прямій проекції фіксувати стопу в вертикальному положенні із незначною ротацією всередину. Поставлена задача вирішується пристроєм, який містить телескопічний циліндричний механізм, що з одного боку нерухомо фіксований під прямим кутом до краю циліндричного валика, а з іншого боку через поворотний шарнір із можливістю повороту на 180° з'єднаний із однією з бічних поверхонь U-подібної підставки, бічні поверхні якої знаходяться під кутом 5-10° до її основи. Пристрій для фіксації стопи під час рентгенографії кісток гомілки в прямій проекції та його елементи зображено на кресленнях: Фіг. 1 - Загальний вигляд пристрою. Фіг. 2 - U-подібна підставка анфас. Всі частини пристрою виконують із жорстких рентгеннеконтрастних матеріалів, які при необхідності легко миються та стерилізуються, наприклад штучних полімерних пластиків. Циліндричний валик, для комфорту пацієнта, може мати м'яке покриття, яке при необхідності легко піддається стерилізації. Для цього можна використовувати, наприклад, поролон із зовнішнім поліетиленовим покриттям. Конструкція телескопічного циліндричного механізму містить ряд циліндричних елементів, що послідовно знаходяться всередині один одного. Така конструкція дозволяє вільно переміщувати елементи один відносно іншого по осі конструкції, а також вільно обертати їх відносно осі на 360°. Поворотний шарнір дозволяє повертати U-подібну підставку в одній площині в межах 180°. Робота пристрою здійснюється наступним чином. Шляхом обертання елементів телескопічного циліндричного механізму 1 відносно власної осі та використання шарнірного механізму 3 пристрій розташовують таким чином, щоб циліндричний валик 2 та U-подібна підставка 4 знаходилися по різні боки від площини, що проходить через вісь телескопічного циліндричного механізму 1 та є перпендикулярною до площини, утвореної телескопічним циліндричним механізмом 1 та циліндричним валиком 2. Після розміщення пацієнта на рентгенологічному столі циліндричну частину 2 пристрою розміщують під коліном досліджуваної кінцівки таким чином, щоб телескопічний циліндричний механізм 1 був розташований назовні від гомілки. Рухаючи елементи телескопічного циліндричного механізму 1 один відносно одного по осі телескопічного циліндричного механізму 1, регулюють довжину конструкції індивідуально для даного пацієнта. За допомогою шарнірного механізму 3 переміщують U-подібну підставку 4 до упора у крайнє положення таким чином, щоб циліндричний валик 2 та U-подібна підставка 4 знаходилися по один бік від площини, що проходить через вісь телескопічного циліндричного механізму 1 та є перпендикулярною до площини, утвореної телескопічним циліндричним механізмом 1 та циліндричним валиком 2. П'ятку пацієнта розташовують на основі 6 U-подібної підставки 4, а всю стопу - між бічними поверхнями 5 U-подібної підставки 4. При цьому досліджувана кінцівка займає правильне положення для виконання рентгенографії кісток гомілки в прямій проекції, а саме кінцівка випрямлена, лежить з упором на п'ятку, стопа знаходиться у вертикальному положенням із ротацією до 5-10° всередину. Притискаючи підколінною ямкою циліндричний валик 2 до столу, пацієнт без зусиль фіксує пристрій та власні гомілку та стопу у правильному положенні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для фіксації стопи під час рентгенографії кісток гомілки в прямій проекції, який містить телескопічний циліндричний механізм, що з одного боку нерухомо фіксований під прямим кутом до краю циліндричного валика, а з іншого боку через поворотний шарнір із можливістю повороту на 180° з'єднаний із однією з бічних поверхонь U-подібної підставки, бічні поверхні якої знаходяться під кутом 5-10° до її основи. 1 UA 105858 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Device for fixation of foot during radiography of shin bones in direct projection

Автори англійською

Knysh Tetiana Volodymyrivna, Kuiun Olena Mykolaivna

Назва патенту російською

Устройство для фиксации стопы при рентгенографии костей голени в прямой проекции

Автори російською

Кныш Татьяна Владимировна, Куюн Елена Николаевна

МПК / Мітки

МПК: A61B 6/04

Мітки: кісток, прямій, стопи, рентгенографії, гомілки, проекції, фіксації, пристрій
