Спосіб утилізації касетних інженерних боєприпасів

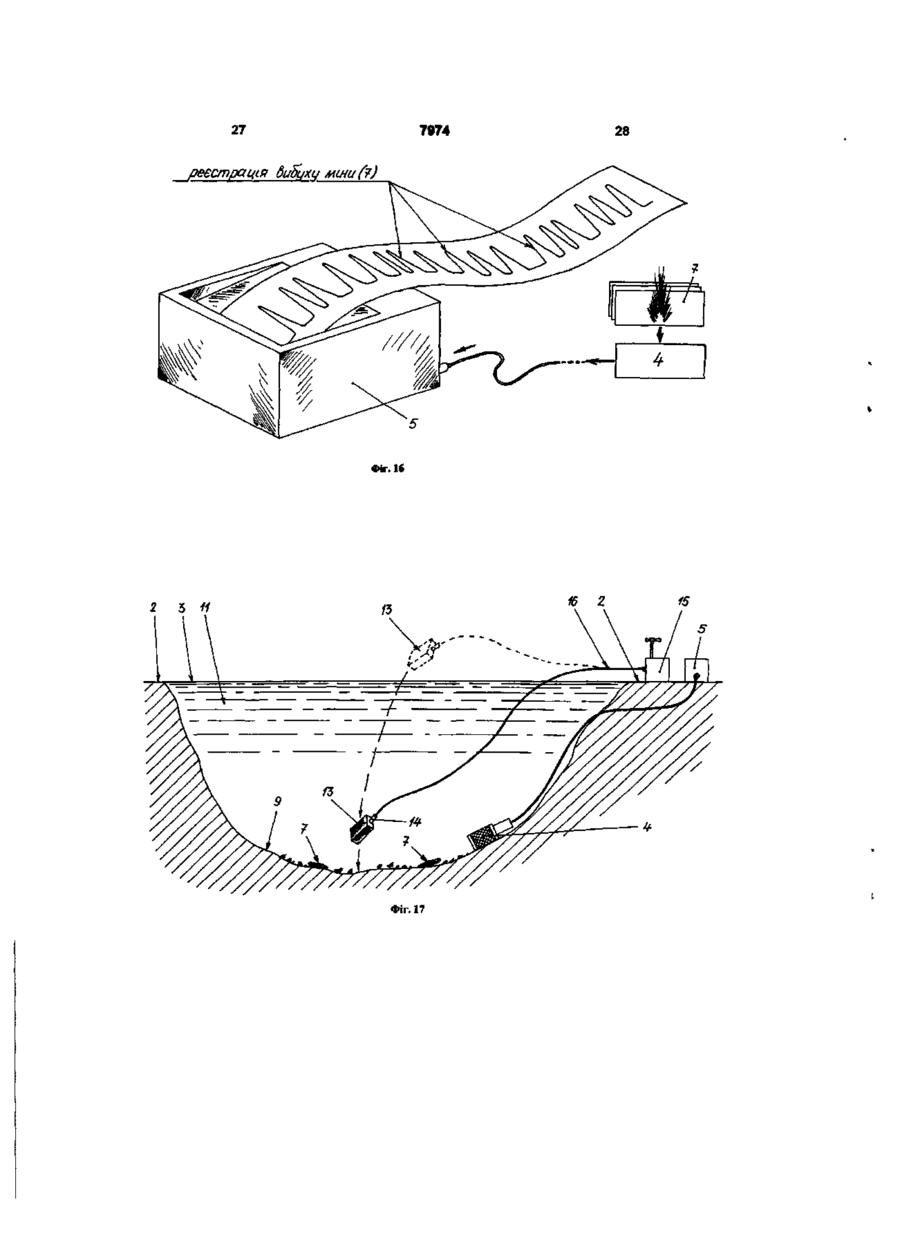

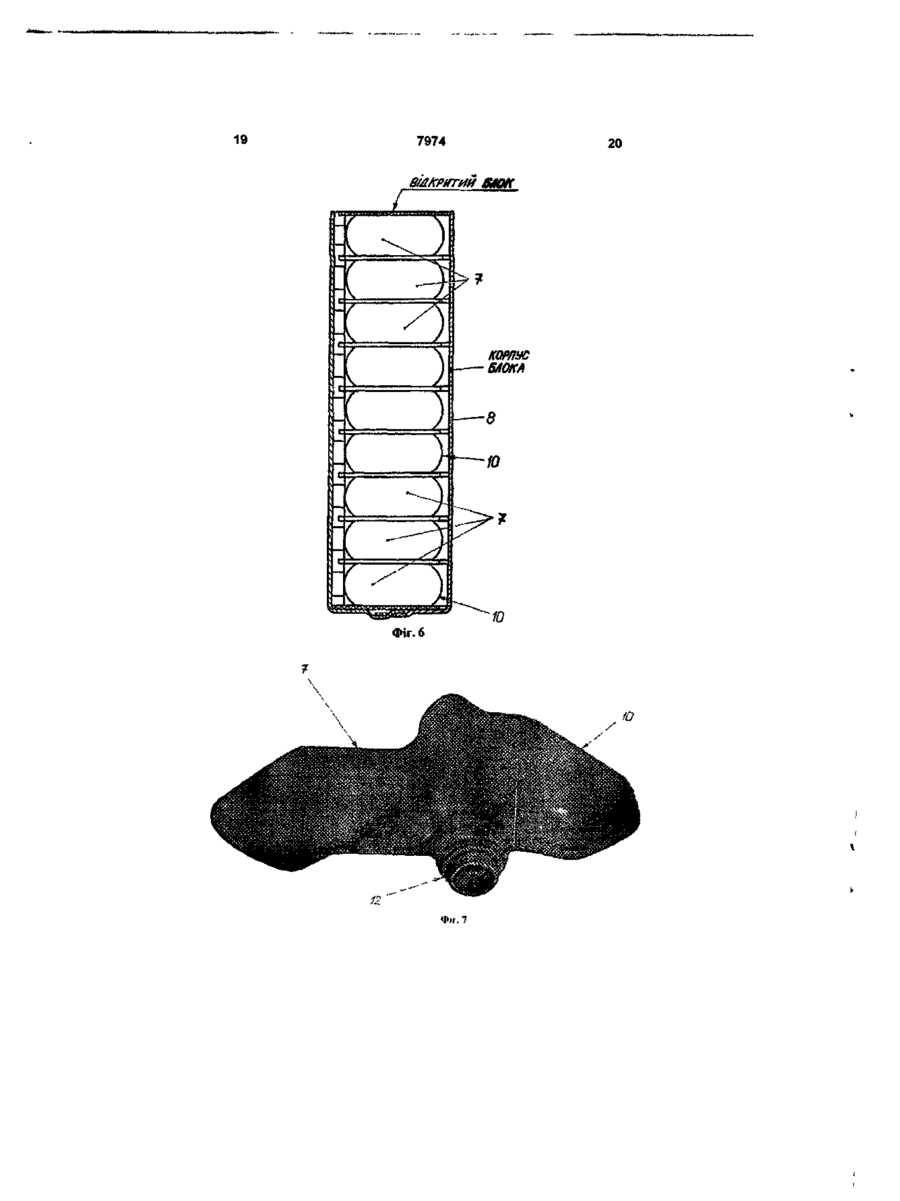

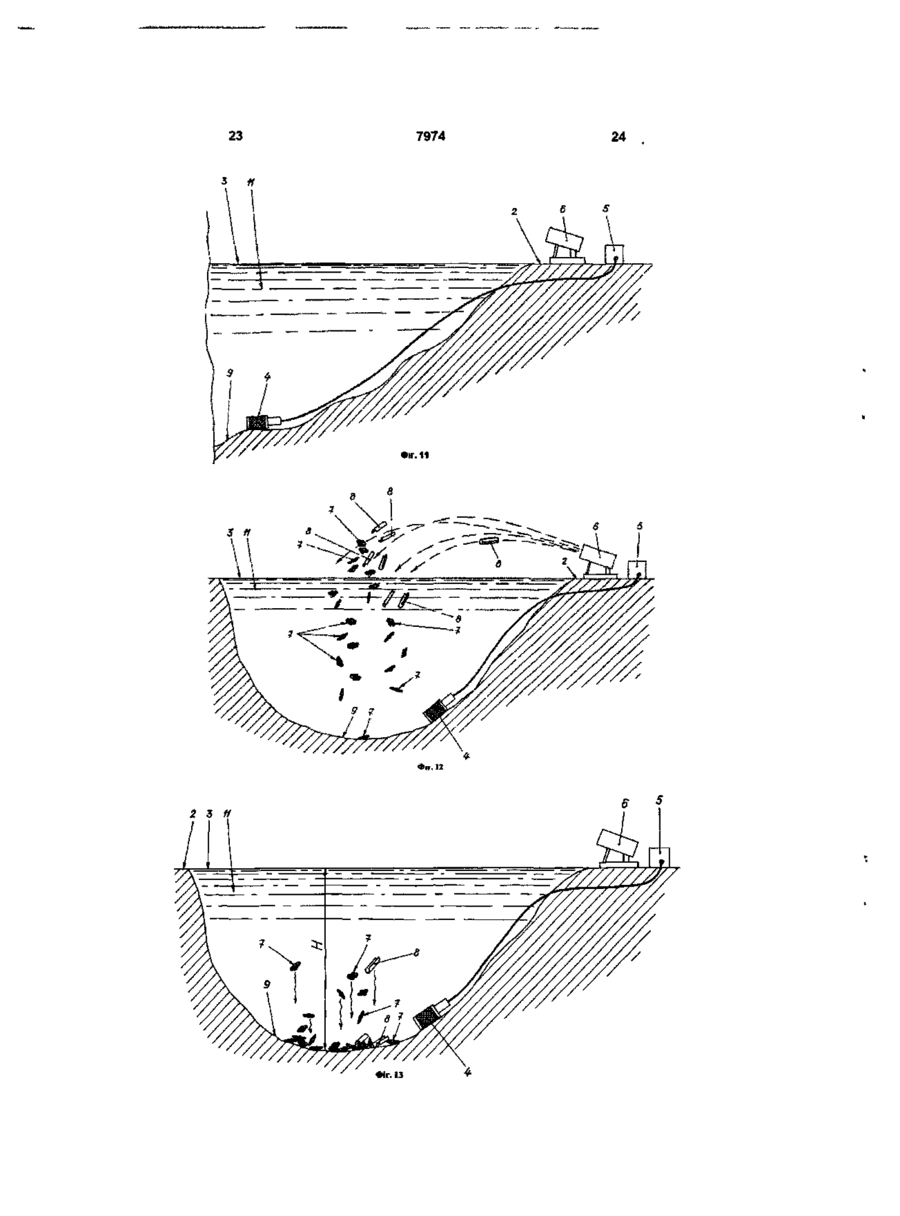

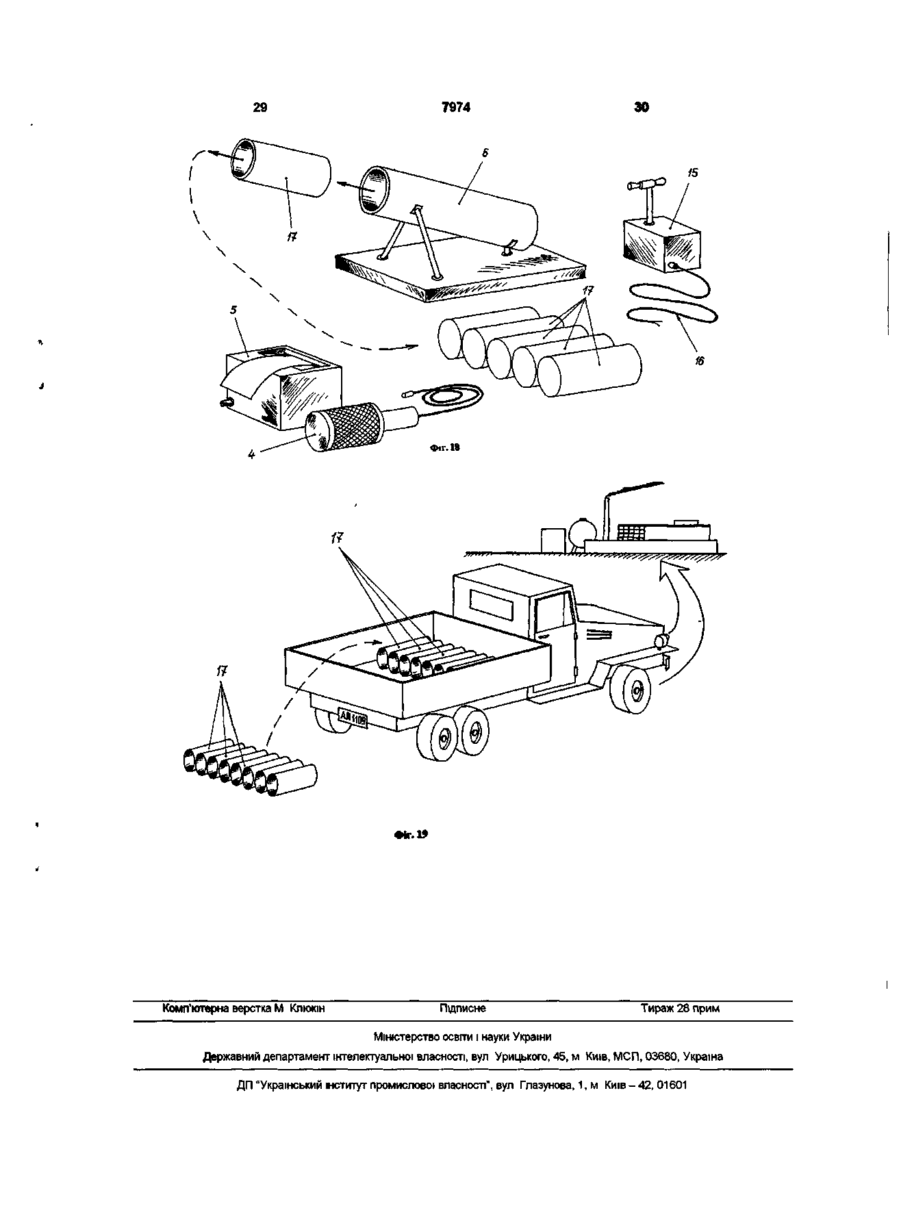

Спосіб утилізації касетних інженерних боєприпасів, при якому одержують касетні інженерні боєприпаси типу мінних касет КСФ1 С/КФС-1, що знаходяться в упакуванні, розпаковують касетні інженерні боєприпаси типу мінних касет КСФ-1С/КФС-1 і затоплюють зазначені касетні інженерні боєприпаси у водоймах на великій глибині, який відрізняється тим, що після виконання технологічних операцій щодо розпакування касетних інженерних боєприпасів типу мінних касет КСФ-1С/КФС-1, установлюють на березі водойми обладнання для гідроакустичної локації, пристрій для запису сигналів гідроакустичної локації та переносний комплект мінування типу ПКМ1, установлюють касетні інженерні боєприпаси типу мінних касет КСФ-1 С/КФС-1 в переносний комплект мінування типу ПКМ-1, підключають обладнання для гідроакустичної локації до пристрою для запису сигналів гідроакустичної локації, занурюють обладнання для гідроакустичної локації в район затоплення протипіхотних мін типу ПФМ1/ПФМ-1С, які входять до складу касетних інженерних боєприпасів типу мінних касет КСФ1 С/КФС-1, включають обладнання для гідроакустичної локації та пристрій для запису сигналів гідроакустичної локації, виконують відстріл блоків з протипіхотними мінами типу ПФМ-1/ПФМ1С, що входять до складу інженерного боєприпасу типу мінної касети КСФ-1 С/КФС-1, з переносного комплекту мінування типу ПКМ-1 в зону найглибшого місця водойми з наступним спрацьовуванням піротехники, розкриттям блоків і розкиданням протипіхотних мін типу ПФМ-1/ПФМ-1С по дну водойми, після виконання технологічних операцій, при яких проводять відстріл блоків з протипіхотними мінами типу ПФМ-1/ПФМ-1С з наступним розкиданням протипіхотних мін типу ПФМ-1/ПФМ-1С по дну водойми, затоплюють протипіхотні міни типу ПФМ-1/ПФМ-1С, що входять до складу інженерного боєприпасу типу мінної касети КСФ1 С/КФС-1, у водоймі на великій глибині, після затоплювання протипіхотних мін типу ПФМ-1/ПФМ1С у водоймі на великій глибині, витримують протипіхотні міни типу ПФМ-1/ПФМ-1С, що входять до складу інженерного боєприпасу типу мінної касети КСФ-1 С/КФС-1, на дні водойми за часом, що є необхідним для спрацьовування протипіхотних мін типу ПФМ-/ПФМ-1С, забезпечують спрацьовування протипіхотних мін типу ПФМ-1/ПФМ-1С, що входять до складу інженерного боєприпасу типу мінної касети КСФ-1 С/КФС-1, які знаходяться на дні водойми, шляхом здавлювання корпуса протипіхотних мін типу ПФМ-1/ПФМ-1С масою стовпа води водойми, приймають за допомогою обладнання для гідроакустичної локації звуки вибухів протипіхотних мін типу ПФМ-1/ПФМ-1С і записують за допомогою пристрою для запису сигналів гідроакустичної локації КІЛЬКІСТЬ вибухів, очікують закінчення вибухів мін, які підриваються під дією тиску водяного стовпа водойми на корпус міни, підраховують КІЛЬКІСТЬ записаних вибухів, порівнюють КІЛЬКІСТЬ записаних вибухів з КІЛЬКІСТЮ затоплених протипіхотних мін типу ПФМ-1/ПФМ1С, витримують час, що є необхідним для спрацьовування протипіхотних мін типу ПФМ-1/ПФМ-1С, занурюють в район затоплення протипіхотних мін типу ПФМ-1/ПФМ-1С підривний заряд з тротилу із закріпленим до нього електродетонатором, який, у свою чергу, підключений до підривної машинки типу ПМ-1 за допомогою електрокабелю, включають обладнання для гідроакустичної локації та пристрій для запису сигналів гідроакустичної локації, здійснюють за допомогою підривної машинки типу ПМ-1 підрив на дні водойми підривного заряду з тротилу, забезпечують за допомогою вибуху підривного заряду з тротилу детонацію протипіхотних мін типу ПФМ-1/ПФМ-1С, які не вибухнули від тиску водяного стовпа водойми, приймають за допомогою обладнання для гідроакустичної локації звуки вибухів підривного заряду з тротилу і протипіхотних мін типу ПФМ-1/ПФМ-1С, які не вибухнули від тиску водяного стовпа водойми, записують за допомогою пристрою для запису сигналів гідроакустичної локації КІЛЬКІСТЬ вибухів, підраховують КІЛЬКІСТЬ записаних вибухів, аналізують кількість записаних вибухів з КІЛЬКІСТЮ затоплених протипіхотних мін типу ПФМ-1/ПФМ 7974 4 1С, а закінчують технологічний процес щодо утилізації касетних інженерних боєприпасів тим, що витягають із переносного комплекту мінування типу ПКМ-1 корпуси мінних касет типу КСФ1С/КФС-1 і здійснюють відправлення зазначених корпусів касетних інженерних боєприпасів типу мінних касет КСФ-1С/КФС-1, як продуктів утилізації, для їхньої наступної переробки Корисна модель відноситься до галузі озброєння, зокрема, до касетних інженерних боєприпасів типу мінних касет КСФ-1 С/КФС-1, а саме, до способу утилізації касетних інженерних боєприпасів, наприклад, касетних інженерних боєприпасів типу мінних касет КСФ-1 С/КФС-1 Відомий спосіб утилізації касетних інженерних боєприпасів типу мінних касет КСФ-1 С/КФС-1 який полягає в тому, що попередньо підготовляють площадку, відриваються на площадці яму або траншею глибиною 1,5 м, після проведення вищевказаних підготовчих операцій одержують інженерні боєприпаси, що знаходяться в упакуванні, розпаковують зазначені інженерні боєприпаси, розміщують інженерні боєприпаси в ямі/траншеї, накладають на інженерні боєприпаси додаткові заряди і роблять підрив додаткового заряду за допомогою електричного способу підриву з наступною детонацією інженерних боєприпасів, а завершують цикл технологічних операцій по утилізації касетних інженерних боєприпасів типу мінних касет КСФ-1 С/КФС-1 шляхом збору залишків корпусів інженерних боєприпасів з наступним сортуванням і відправленням залишків зазначених корпусів інженерних боєприпасів, як продуктів утилізації, для їхньої наступної переробки / 1 / До недоліків відомого способу утилізації інженерних боєприпасів типу касет КСФ-1 С/КФС-1 відноситься те, що прямим вибуховим способом неможливо зберегти матеріали, з яких виготовлені конструктивні елементи інженерних боєприпасів, наприклад, касетних інженерних боєприпасів та мін різного типу і призначення, для наступної утилізації і переробки згаданих матеріалів Найбільш близьким технічним рішенням як по суті, так і по задачах, що вирішуються, який обраний за прототип, є спосіб утилізації касетних інженерних боєприпасів, при якому одержують касетні інженерні боєприпаси типу мінних касет КСФ-1 С/КФС-1, що знаходяться в упакуванні, розпаковують касетні інженерні боєприпаси типу мінних касет КСФ-1 С/КФС-1 і роблять затоплювання зазначених касетних інженерних боєприпасів у водоймах на великій глибині 121 До недоліків відомого способу утилізації касетних інженерних боєприпасів, який обраний за прототип, відноситься те, що не залишається елементів конструкції для їх наступної утилізації - затоплені на великій глибині інженерні боєприпаси не можуть бути використані для наступної їхньої утилізації В основу корисної моделі покладена задача шляхом усунення недоліків прототипу забезпечити підвищення продуктивності процесу утилізації касетних інженерних боєприпасів типу мінної касети КСФ-1 С/КФС-1 Суть корисної моделі в способі утилізації касетних інженерних боєприпасів, при якому одержують касетні інженерні боєприпаси типу мінних касет КСФ-1 С/КФС-1, що знаходяться в упакуванні, розпаковують касетні інженерні боєприпаси типу мінних касет КСФ-1 С/КФС-1 і роблять затоплювання зазначених касетних інженерних боєприпасів у водоймах на великій глибині, полягає в тому, що після виконання технологічних операцій щодо розпакування касетних інженерних боєприпасів типу мінних касет КСФ-1 С/КФС-1, установлюють на березі водоймища обладнання для гідроакустичної локації, пристрій для запису сигналів гідроакустичної локації та переносний комплект мінування типу ПКМ-1, установлюють касетні інженерні боєприпаси типу мінних касет КСФ1 С/КФС-1 в переносний комплект мінування типу ПКМ-1, підключають обладнання для гідроакустичної локації до пристрою для запису сигналів гідроакустичної локації, погружають обладнання для гідроакустичної локації в район затоплення протипіхотних мін типу ПФМ-1/ПФМ-1С, які входять до складу касетних інженерних боєприпасів типу мінних касет КСФ-1 С/КФС-1, включають обладнання для гідроакустичної локації та пристрій для запису сигналів гідроакустичної локації, виконують відстріл блоків з протипіхотними мінами типу ПФМ-1/ПФМ-1С, що входять до складу інженерного боєприпасу типу мінної касети КСФ-1 С/КФС-1, з переносного комплекту мінування типу ПКМ-1 в зону найглибшого місця водоймища з наступним спрацьовуванням піротехники, розкриттям блоків і розкиданням протипіхотних мін типу ПФМ-1/ПФМ-1С по дну водоймища, після виконання технологічних операцій, при яких проводять відстріл блоків з протипіхотними мінами типу ПФМ-1/ПФМ-1С з наступним розкиданням протипіхотних мін типу ПФМ1/ПФМ-1С по дну водоймища, роблять затоплювання протипіхотних мін типу ПФМ-1/ПФМ-1С, що входять до складу інженерного боєприпасу типу мінної касети КСФ-1 С/КФС-1, у водоймищі на великій глибині, після затоплювання протипіхотних мін типу ПФМ-1/ПФМ-1С у водоймищі на великій глибині, витримують протипіхотні міни типу ПФМ1/ПФМ-1С, що входять до складу інженерного боєприпасу типу мінної касети КСФ-1 С/КФС-1, на дні водоймища за часом, що є необхідним для спрацьовування протипіхотних мін типу ПФМ 7974 /ПФМ-1С, забезпечують спрацьовування протипіхотних мін типу ПФМ-1/ПФМ-1С, що входять до складу інженерного боєприпасу типу мінної касети КСФ-1С/КФС-1, які знаходяться на дні водоймища, шляхом здавлювання корпуса протипіхотних мін типу ПФМ-1/ПФМ-1С масою стовпа води водоймища, приймають за допомогою обладнання для гідроакустичної локації звуки вибухів протипіхотних мін типу ПФМ-1/ПФМ-1С і записують за допомогою пристрою для запису сигналів гідроакустичної локації КІЛЬКІСТЬ вибухів, очікують закінчення вибухів мін, які підриваються під дією тиску водяного стовпа водоймища на корпус міни, підраховують КІЛЬКІСТЬ записаних вибухів, порівнюють КІЛЬКІСТЬ записаних вибухів з КІЛЬКІСТЮ затоплених протипіхотних мін типу ПФМ-І/ПФМІС, витримують час, що є необхідним для спрацьовування протипіхотних мін типу ПФМ-1/ПФМ-1С, погружають в район затоплення протипіхотних мін типу ПФМ-1/ПФМ-1С підривний заряд з тротилу із закріпленим до нього електродетонатором, який, у свою чергу, підключений до підривної машинки типу ПМ-1 за допомогою електрокабелю, включають обладнання для гідроакустичної локації та пристрій для запису сигналів гідроакустичної локації, здійснюють за допомогою підривної машинки типу ПМ-1 підрив на дні водоймища підривного заряду з тротилу, забезпечують за допомогою вибуху підривного заряду з тротилу детонацію протипіхотних мін типу ПФМ-1/ПФМ-1С, які не вибухнули від тиску водяного стовпа водоймища, приймають за допомогою обладнання для гідроакустичної локації звуки вибухів підривного заряду з тротилу і протипіхотних мін типу ПФМ1/ПФМ-1С, які не вибухнули від тиску водяного стовпа водоймища, записують за допомогою пристрою для запису сигналів гідроакустичної локаци КІЛЬКІСТЬ вибухів, підраховують КІЛЬКІСТЬ записаних вибухів, аналізують КІЛЬКІСТЬ записаних вибухів з КІЛЬКІСТЮ затоплених протипіхотних мін типу ПФМ1/ПФМ-1С, а закінчують технологічний процес щодо утилізації касетних інженерних боєприпасів тим, що витягають із переносного комплекту мінування типу ПКМ-1 корпуси мінних касет типу КСФ-1С/КФС-1 і здійснюють відправлення зазначених корпусів касетних інженерних боєприпасів типу мінних касет КСФ-1С/КФС-1, як продуктів утилізації, для їхньої наступної переробки Порівняльний аналіз технічного рішення з прототипом показує, що спосіб утилізації касетних інженерних боєприпасів, який заявляється, відрізняється тим, що після виконання технологічних операцій щодо розпакування касетних інженерних боєприпасів типу мінних касет КСФ1С/КФС-1, установлюють на березі водоймища обладнання для гідроакустичної локаци, пристрій для запису сигналів гідроакустичної локації та переносний комплект мінування типу ПКМ-1, установлюють касетні інженерні боєприпаси типу мінних касет КСФ-1С/КФС-1 в переносний комплект мінування типу ПКМ-1, підключають обладнання для гідроакустичної локації до пристрою для запису сигналів гідроакустичної локаци, погружають обладнання для гідроакустичної локації в район затоплення протипіхотних мін типу ПФМ1/ПФМ-1С, які входять до складу касетних інженерних боєприпасів типу мінних касет КСФ1С/КФС-1, включають обладнання для гідроакустичної локації та пристрій для запису сигналів гідроакустичної локаци, виконують відстріл блоків з протипіхотними мінами типу ПФМ-І/ПФМІС, що входять до складу інженерного боєприпасу типу мінної касети КСФ-1С/КФС-1, з переносного комплекту мінування типу ПКМ-1 в зону найглибшого місця водоймища з наступним спрацьовуванням піротехники, розкриттям блоків і розкиданням протипіхотних мін типу ПФМ-1/ПФМ-1С по дну водоймища, після виконання технологічних операцій, при яких проводять відстріл блоків з протипіхотними мінами типу ПФМ-1/ПФМ-1С з наступним розкиданням протипіхотних мін типу ПФМ1/ПФМ-1С по дну водоймища, роблять затоплювання протипіхотних мін типу ПФМ-1/ПФМ-1С, що входять до складу інженерного боєприпасу типу мінної касети КСФ-1С/КФС-1, у водоймищі на великій глибині, після затоплювання протипіхотних мін типу ПФМ-1/ПФМ-1С у водоймищі на великій глибині, витримують протипіхотні міни типу ПФМ1/ПФМ-1С, що входять до складу інженерного боєприпасу типу мінної касети КСФ-1С/КФС-1, на дні водоймища за часом, що є необхідним для спрацьовування протипіхотних мін типу ПФМ/ПФМ-1С, забезпечують спрацьовування протипіхотних мін типу ПФМ-1/ПФМ-1С, що входять до складу інженерного боєприпасу типу мінної касети КСФ-1С/КФС-1, які знаходяться на дні водоймища, шляхом здавлювання корпуса протипіхотних мін типу ПФМ-1/ПФМ-1С масою стовпа води водоймища, приймають за допомогою обладнання для гідроакустичної локації звуки вибухів протипіхотних мін типу ПФМ-1/ПФМ-1С і записують за допомогою пристрою для запису сигналів гідроакустичної локації кількість вибухів, очікують закінчення вибухів мін, які підриваються під дією тиску водяного стовпа водоймища на корпус міни, підраховують КІЛЬКІСТЬ записаних вибухів, порівнюють КІЛЬКІСТЬ записаних вибухів з КІЛЬКІСТЮ затоплених протипіхотних мін типу ПФМ-І/ПФМІС, витримують час, що є необхідним для спрацьовування протипіхотних мін типу ПФМ-1/ПФМ-1С, погружають в район затоплення протипіхотних мін типу ПФМ-1/ПФМ-1С підривний заряд з тротилу із закріпленим до нього електродетонатором, який, у свою чергу, підключений до підривної машинки типу ПМ-1 за допомогою електрокабелю, включають обладнання для гідроакустичної локації та пристрій для запису сигналів гідроакустичної локації, здійснюють за допомогою підривної машинки типу ПМ-1 підрив на дні водоймища підривного заряду з тротилу, забезпечують за допомогою вибуху підривного заряду з тротилу детонацію протипіхотних мін типу ПФМ-1/ПФМ-1С, які не вибухнули від тиску водяного стовпа водоймища, приймають за допомогою обладнання для гідроакустичної локації звуки вибухів підривного заряду з тротилу і протипіхотних мін типу ПФМ1/ПФМ-1С, які не вибухнули від тиску водяного стовпа водоймища, записують за допомогою пристрою для запису сигналів гідроакустичної локації КІЛЬКІСТЬ вибухів, підраховують КІЛЬКІСТЬ записаних вибухів, аналізують КІЛЬКІСТЬ записаних вибухів з КІЛЬКІСТЮ затоплених протипіхотних мін типу ПФМ 7974 1/ПФМ-1С, а закінчують технологічний процес щодо утилізації касетних інженерних боєприпасів тим, що витягають із переносного комплекту мінування типу ПКМ-1 корпуси мінних касет типу КСФ-1 С/КФС-1 і здійснюють відправлення зазначених корпусів касетних інженерних боєприпасів типу мінних касет КСФ-1 С/КФС-1, як продуктів утилізації, для їхньої наступної переробки Таким чином, спосіб утилізації касетних інженерних боєприпасів, який заявляється, відповідає критерію корисної моделі "новизна" Суть корисної моделі пояснюється за допомогою ілюстрацій, де на фіг 1 показана блок-схема виконання технологічних операцій, які створюють основу способу утилізації касетних інженерних боєприпасів, що заявляється, на фіг 2-22 схематично показані етапи здійснення способу утилізації касетних інженерних боєприпасів, що заявляється, на фіг 23 показаний ЗОВНІШНІЙ ВИГЛЯД МІНИ типу ПФМ-1 С/ПФМ-1, на фіг 24 показаний ЗОВНІШНІЙ вигляд касети КСФ-1 С/КФС-1, яка споряджена мінами типу ПФМ-1 С/ПФМ-1, на фіг 25 показана конструктивно-компонувальна схема інженерного боєприпасу типу касети КСФ-1 С/КФС-1, на фіг 26 показана конструктивно-компонувальна схема розміщення мін типу ПФМ-1 С/ПФМ-1 в корпусі касети КСФ-1 С/КФС-1 (по перерізу А-А), на фіг 27 показана конструктивно-компонувальна схема закритого блоку касети КСФ-1 С/КФС-1 з мінами ПФМ-1 С/ПФМ-1, на фіг 28 показана конструктивно-компонувальна схема відкритого блоку касети КСФ-1 С/КФС-1 з мінами ПФМ-1 С/ПФМ-1 Утилізації за зазначеним способом підлягають касетні інженерні боєприпаси типу мінних касет КСФ-1С/КФС-1 (див фіг 2-6) та міни типу ПФМ1 С/ПФМ-1 (див фіг 7), якими споряджені зазначені МІННІ касети /З/ Суть способу утилізації касетних інженерних боєприпасів, який заявляється, полягає в наступному (див фіг 1) Попередньо одержують касетні інженерні боєприпаси 1 типу мінних касет КСФ-1 С/КФС-1 (див фіг 2-3), що знаходяться в упакуванні Далі виконують технологічні операції, при яких розпаковують касетні інженерні боєприпаси 1 типу мінних касет КСФ-1 С/КФС-1 (див фіг 8) Водночас з виконанням вищезазначених технологічних операцій установлюють на березі 2 водоймища 3 обладнання 4 для гідроакустичної локації, пристрій 5 для запису сигналів гідроакустичної локації та переносний комплект мінування 6 типу ПКМ-1 (див фіг 9) Після ПІДГОТОВКИ переносного комплекту мінування 6 типу ПКМ-1 до роботи і направлення його у бік водоймища 3, проводять заходи, при яких установлюють касетні інженерні боєприпаси 1 типу мінних касет КСФ-1 С/КФС-1 в зазначений переносний комплект мінування 6 типу ПКМ-1 (див фіг 10) Паралельно з підготовкою переносного комплекту мінування 6 типу ПКМ-1 до роботи підключають обладнання 4 для гідроакустичної локації до пристрою 5 для запису сигналів гідроакустичної локації і погружають обладнання 4 для гідроакустичної локації (див фіг 11) в район затоплення протипіхотних мін 7 типу ПФМ-1/ПФМ 8 1С (див фіг 4-6 та фіг 7), які входять до складу касетних інженерних боєприпасів 1 типу мінних касет КСФ-1 С/КФС-1 (див фіг 2-3) По закінченню підготовчих операцій включають обладнання 4 для гідроакустичної локації та пристрій 5 для запису сигналів гідроакустичної локації і виконують відстріл блоків 8 з протипіхотними мінами 7 типу ПФМ-1/ПФМ-1С, що входять до складу інженерного боєприпасу 1 типу мінної касети КСФ-1 С/КФС-1, з переносного комплекту мінування б типу ПКМ-1 в зону найглибшого місця водоймища 3 з наступним спрацьовуванням піротехники, розкриттям блоків 8 і розкиданням протипіхотних мін 7 типу ПФМ-1/ПФМ-1С по дну 9 водоймища 3 (див фіг 12) Далі роблять затоплювання протипіхотних мін 7 типу ПФМ-1/ПФМ-1 С, що входять до складу інженерного боєприпасу 1 типу мінної касети КСФ1 С/КФС-1, у водоймищі 3 на великій глибині Н і витримують протипіхотні міни 7 типу ПФМ-1/ПФМ1С, що входять до складу інженерного боєприпасу 1 типу мінної касети КСФ-1 С/КФС-1, на дні 9 водоймища 3 за часом, що є необхідним для спрацьовування протипіхотних мін 7 типу ПФМ/ПФМ-1С (див фіг 4-6 та фіг 7) /3/ При цьому затоплювання протипіхотних мін 7 типу ПФМ-/ПФМ1С проводять на глибині Н водоймища 3 не менше 10-15 метрів для забезпечення тиску водяного стовпа на корпус 10 міни 7 більше експлуатаційного, який дорівнює 0,2-0,3 кг/см2 /3/ Таким чином, навантажуючи на глибині Н=10-15 метрів водоймища 3 корпус 10 міни 7 (шляхом здавлювання зазначеного корпуса 10 протипіхотних мін 7 типу ПФМ-1/ПФМ-1С масою стовпа води 11 водоймища 3) тиском водяного стовпа величиною Р=10-15 кг/см2, забезпечують гарантоване спрацьовування підривника 12 протипіхотних мін 7 типу ПФМ-1/ПФМ-1С (див фіг 7), що входять до складу інженерного боєприпасу 1 типу мінної касети КСФ1 С/КФС-1, які знаходяться на дні 9 водоймища З (див фіг 14) При спрацьовуванні протипіхотних мін 7 типу ПФМ-1/ПФМ-1С, які знаходяться на дні 9 водоймища 3, приймають за допомогою обладнання 4 для гідроакустичної локації звуки вибухів протипіхотних мін 7 типу ПФМ-1/ПФМ-1 С і записують за допомогою пристрою 5 для запису сигналів гідроакустичної локації КІЛЬКІСТЬ вибухів (див фіг 15) Далі очікують закінчення вибухів мін 7, які підриваються під дією тиску водяного стовпа водоймища 3 на корпус 10 міни 7, і підраховують КІЛЬКІСТЬ записаних вибухів (див фіг 16) Після розшифровки даних запису порівнюють кількість записаних вибухів з КІЛЬКІСТЮ затоплених протипіхотних мін 7 типу ПФМ-1/ПФМ-1 С (згідно З КІЛЬКІСТЮ відстріляних з переносного комплекту мінування 6 типу ПКМ-1 за один залп блоків 8 з протипіхотними мінами 7 типу ПФМ-1/ПФМ-1С що входять до складу інженерного боєприпасу 1 типу мінної касети КСФ-1 С/КФС-1) Для остаточного завершення етапу по підриву протипіхотних мін 7 типу ПФМ-1/ПФМ-1С, які знаходяться на дні 9 водоймища 3 (якщо КІЛЬКІСТЬ затоплених мін 7 більше, ніж записана КІЛЬКІСТЬ вибухів - див фіг 16), витримують час, що є не 7974 обхідним для експлуатаційного спрацьовування протипіхотних мін 7 типу ПФМ-1/ПФМ-1С /З/ Після закінчення часу очікування, погружають в район затоплення протипіхотних мін 7 типу ПФМ1/ПФМ-1С підривний заряд 13 з тротилу з закріпленим до нього електродетонатором 14, який, у свою чергу, підключений до підривної машинки 15 типу ПМ-1 за допомогою електрокабелю 16, при цьому повторно включають обладнання 4 для гідроакустичної локації та пристрій 5 для запису сигналів гідроакустичної локації (див фіг 17) Далі здійснюють за допомогою підривної машинки 15 типу ПМ-1 підрив на дні водоймища З підривного заряду 13 з тротилу, при цьому забезпечують за допомогою вибуху підривного заряду 13 з тротилу детонацію протипіхотних мін 7 типу ПФМ-1/ПФМ-1С, які не вибухнули від тиску Р водяного стовпа водоймища З У даний період часу приймають за допомогою обладнання 4 для гідроакустичної локації звуки вибухів підривного заряду 13 з тротилу і протипіхотних 7 мін типу ПФМ-1/ПФМ-1С, які не вибухнули від тиску водяного стовпа Р водоймища 3, і записують за допомогою пристрою 5 для запису сигналів гідроакустичної локації КІЛЬКІСТЬ вибухів (див фіг 16) Після завершення чергового етапу підраховують КІЛЬКІСТЬ записаних вибухів і аналізують КІЛЬКІСТЬ записаних вибухів з КІЛЬКІСТЮ затоплених протипіхотних 7 мін типу ПФМ-1/ПФМ1С При збігу КІЛЬКОСТІ записаних вибухів з КІЛЬКІСТЮ затоплених протипіхотних мін 7 типу ПФМ-1/ПФМ-1С, відключають обладнання 4 для гідроакустичної локації, пристрій 5 для запису сигналів гідроакустичної локації, переносний комплект мінування 6 типу ПКМ-1 та підривну машинку 15 На завершальному етапі виконання технологічних операцій по утилізації касетних інженерних боєприпасів 1, витягають із переносно 10 го комплекту мінування 6 типу ПКМ-1 порожні корпуси 17 мінних касет (позиція 1)типуКСФ-1С/КФС-1 (див фіг 18) Закінчують процес по утилізації касетних інженерних боєприпасів 1 тим, що здійснюють відправлення порожніх корпусів 17 касетних інженерних боєприпасів типу мінних касет КСФ1С/КФС-1, як продуктів утилізації, для їхньої наступної переробки (див фіг 19) Для продовження процесу по утилізації касетних інженерних боєприпасів, беруться нові касетні інженерні боєприпаси типу, а саме, касетні інженерні боєприпаси типу КСФ-1С/КФС-1, і процес утилізації повторюється Підвищення ефективності застосування способу утилізації касетних інженерних боєприпасів, який заявляється, у порівнянні з прототипом, досягається тим, що підвищується продуктивність процесу утилізації касетних інженерних боєприпасів типу КСФ-1С/КФС-1, при цьому з'являється можливість утилізувати деякі конструктивні елементи касетних інженерних боєприпасів типу КСФ1С/КФС-1, а саме, їх корпуси Джерела інформації 1 Б А Эпов «Основы взрывного дела» (Пособие), Ордена Трудового Красного Знамени военное издательство Министерства обороны СССР, М , 1974, § 62 Уничтожение взрывчатых материалов , стор 186 - аналог 2 Б А Эпов «Основы взрывного дела» (Пособие), Ордена Трудового Красного Знамени военное издательство Министерства обороны СССР, М , 1974, § 62 Уничтожение взрывчатых материалов , стор 187 - прототип 3 Министерство обороны СССР Управление начальника инженерных войск «Инженерные боеприпасы» Руководство по материальной части Книга пятая Военное издательство М , 1987, стор 3-14 11 7974 12 одержують касетні інженерні боєприпаси типу мінних касет КСФ-1С/КФС-1, що знаходяться в упакуванні розпаковують касетні інженерні боєприпаси типу мінних касет КСФ-1С/КФС-1 установлюють на березі водоймища обладнання для гідроакустичної локації, пристрій для запису сигналів гідроакустичної локації та переносний комплект мінування типу ПКМ-1 І установлюють касетні інженерні боєприпаси типу мінних касет КСФ-1С/КФС-1 в переносний комплект мінування типу ПКМ-1 підключають обладнання для гідроакустичної локації до пристрою для запису сигналів гідроакустичної локації погружають обладнання для гідроакустичної локації в район затоплення протипіхотних мін типу ПФМ-І/ПФМ-ІС, які входять до складу касетних інженерних боєприпасів типу мінних касет КСФ-1С/КФС-1 включають обладнання длягідроакустичноїлокації та пристрій для запису сигналів гідроакустичної локації виконують відстріл блоків з протипіхотними мінами типу ПФМ-І/ПФМ-ІС, що входять до складу інженерного боеприпасу типу мінної касети КСФ-1С/КФС-1, з переносного комплекту мінування типу ПКМ-1 в зону найглибшого місця водоймища з наступним спрацьовуванням піротехники, розкриттям блоків і розкиданням протипіхотних мін типу ПФМ-І/ПФМ-ІС по дну водоймища І роблять затоплювання протипіхотних мін типу ПФМ-І/ПФМ-ІС, що входять до складу інженерного боєприпасу типу мінної касети КСФ-1С/КФС-1, у водоймищі на великій глибині витримують протипіхотні міни типу ПФМ-І/ПФМ-ІС, що входять до складу інженерного боєприпасу типу мінної касети КСФ-1С/КФС-1, на дні водоймища за часом, що с необхідним для спрацьовування протипіхотних мін типу ПФМ-/ПФМ-1С І забезпечують спрацьовування протипіхотних мін типу ПФМ-І/ПФМ-ІС, що входять до складу інженерного боєприпасу типу мінної касети КСФ-1С/КФС-1, які знаходяться на дні водоймища, шляхом здавлювання корпуса протипіхотних мін типу ПФМ-І/ПФМ-ІС масою стовпа води водоймища І приймають за допомогою обладнання для гідроакустичної локації звуки вибухів протипіхотних мін типу ПФМ-І/ПФМ-ІС і записують за допомогою пристрою для запису сигналівгідроакустичноїлокації кількість вибухів І очікують закінчення вибухів мін, які підриваються під дією тиску водяного стовпа водоймища на корпус міни 13 7974 14 підраховують кількість записаних вибухів порівнюють кількість записаних вибухів з кількістю затоплених протипіхотних мін типу ПФМ-1ЛПФМ-1С витримують час, що є необхідним для спрацьовування протипіхотних мін типу ПФМ-1/ПФМ-1С погружають в район затоплення протипіхотних мін типу ПФМ-1/ПФМ-1С підривний заряд з тротилу з закріпленим до нього електродетонатором, який, у свою чергу, підключений до підривної машинки типу ПМ-І за допомогою електрокабелю І включають обладнання длягідроакустичноїлокації та пристрій для запису сигналів гідроакустичної локації V здійснюють за допомогою підривної машинки типу ПМ-1 підрив на дні водоймища підривного заряду з тротилу забезпечують за допомогою вибуху підривного заряду з тротилу детонацію протипіхотних мін типу ПФМ-1/ПФМ-1С, які не вибухнули від тиску водяного стовпа водоймища приймають за допомогою обладнання для гідроакустичної локації звуки вибухів підривного заряду з тротилу і протипіхотних мін типу ПФМ-1/ПФМ-1С, які не вибухнули від тиску водяного стовпа водоймища т т записують за допомогою пристрою для запису сигналів гідроакустичної локації кількість вибухів підраховують кількість записаних вибухів І аналізують кількість записаних вибухів з кількістю затоплених протипіхотних мін типу ПФМ-1/ПФМ-1С витягають із переносного комплекту мінування типу ПКМ-1 корпуси мінних касет типу КСФ-1С/КФС-1 7 здійснюють відправлення корпусів касетних інженерних боєприпасів типу мінних касет КСФ-1С/КФС-1, як продуктів утилізації, для їхньої наступної переробки Фіг. 1 91 PL6L $'ЦФ LV 19 7974 20 в/ДІЇРИГЖ S40K кор/т БЛОКА Фіг. 6 ФмЛ и VL6L \г 23 24 7974 2 6 5 6 2 3 11 Фіг. 13 5 // £ Z И'-ЧФ 7974 27 28 реєстрація би5цхц мши{?) Фіг. 16 2 16 Ъ 11 Фіг. 17 Z 7974 29 ЗО /5 Фіг. 19 Комп'ютерна верстка М Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
