Установка для термічної утилізації боєприпасів

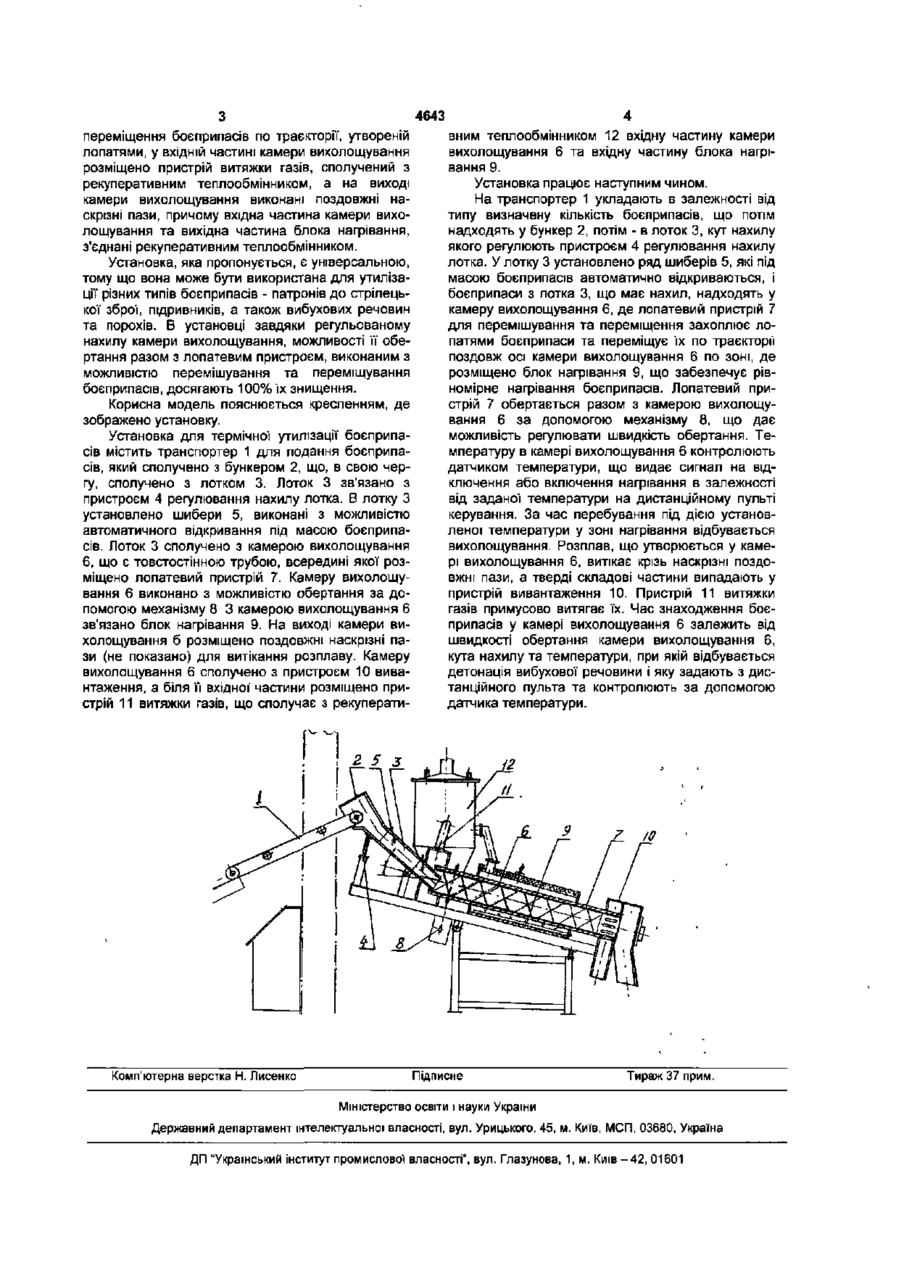

УКРАЇНА UA (11)4643 (із) U (51)7F42B33/OO МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) УСТАНОВКА ДЛЯ ТЕРМІЧНОЇ УТИЛІЗАЦІЇ БОЄПРИПАСІВ 1 (21)20040705424 (22) 06.07.2004 (24)17.01.2005 >* І (46)17.01.2005, Бюл. № 1,2005 р. (72) Павлюков Валерій Васильович, Александров Леонід Миколайович, Черних Володимир Митрофанович, Коростятинець Дмитро Офанасович, Кур'ян Леонід Миколайович (73) КОРПОРАЦІЯ ТАСКО" (57) Установка для термічної утилізації боєприпасів, що містить пристрій завантаження, камеру вихолощування, блок нагрівання, пристрій регулювання температури, пристрій вивантаження, яка відрізняється тим, що пристрій завантаження складається з транспортера, сполученого з бункером, який сполучений з лотком, кут нахилу якого виконаний з можливістю регулювання за допомо Корисна модель належить до установок знищення виробів, що містять вибухові речовини, зокрема, до патронів до стрілецького озброєння підривників і вибухових речовин та порохів, отриманих від утилізації боєприпасів. Відомо установку, що містить вузол нагрівання, металеву раму з вертикальними та горизонтальними напрямними, в середній частині якої' установлено візок з касетою для боєприпасів, а в нижній частині - ванну для збору розплаву вибухових речовин, привід горизонтального переміщення візка з касетою, систему керування нагрівом [патент ФРН № 1 678212, сОбв 21/60,1972]. Найближчим до корисної моделі, що заявляється, за технічною суттю є установка для знищення підривників, що містить пристрій завантаження, блок нагрівання, пристрій вивантаження, джерело живлення, що регулюється, датчик контролю детонації підривника, датчик завантаження, датчик вивантаження, блок логіки, [патент РФ №2155319, F42B33/00, 2000]. Недоліком відомої установки для знищення підривників є обмеженість використання її лише для утилізації зазначених виробів, а також наявність великої кількості датчиків, які формують сигнали для керування установкою, що в цілому зни гою пристрою регулювання нахилу лотка, всередині лотка установлений ряд шиберів, виконаних з можливістю автоматичного відкривання під масою боєприпасів, камерою вихолощування є товстостінна труба, розміщена під регульованим кутом нахилу, всередині труби розташований лопатевий пристрій, який виконаний з можливістю обертання разом з камерою вихолощування і перемішування та переміщення боєприпасів по траєкторії, утвореній лопатями, у вхідній частині камери вихолощування розміщений пристрій витяжки газів, сполучений з рекуперативним теплообмінником, а на виході камери вихолощування виконані поздовжні наскрізні пази, причому вхідна частина камери вихолощування та вихідна частина блока нагрівання з'єднані рекуперативним теплообмінником. жує коефіцієнт надійності роботи всієї установки. В основу корисної моделі поставлено задачу розширення функціональних можливостей установки для можливості використання її не лише для знищення підривників різного типу, але й патронів до стрілецької зброї, вибухових речовин та порохів, що отримані від утилізації боєприпасів, з наступною рекуперацією теплової енергії, що утворюється. Поставлену задачу вирішують тим, що в установці для термічної утилізації боєприпасів, яка містить пристрій завантаження, камеру вихолощування, блок нагрівання, пристрій регулювання температури, пристрій вивантаження, згідно з корисною моделлю пристрій завантаження складається з транспортера, сполученого з бункером, який сполучений з лотком, кут нахилу якого виконаний з можливістю регулювання за допомогою пристрою регулювання нахилу лотка, всередині лотка установлений ряд шиберів, виконаних з можливістю автоматичного відкривання під масою боєприпасів, камера вихолощування є товстостінною трубою, розміщеною під регульованим кутом нахилу, всередині труби розташований лопатевий пристрій, який виконано з можливістю обертання разом з камерою вихолощування і перемішування та СО CD 4643 переміщення боєприпасів по траєкторії, утвореній лопатями, у вхідній частині камери вихолощування розміщено пристрій витяжки газів, сполучений з рекуперативним теплообмінником, а на виході камери вихолощування виконані поздовжні наскрізні пази, причому вхідна частина камери вихолощування та вихідна частина блока нагрівання, з'єднані рекуперативним теплообмінником. Установка, яка пропонується, є універсальною, тому що вона може бути використана для утилізації різних типів боєприпасів - патронів до стрілецької зброї, підривників, а також вибухових речовин та порохів. В установці завдяки регульованому нахилу камери вихолощування, можливості її обертання разом з лопатевим пристроєм, виконаним з можливістю перемішування та переміщування боєприпасів, досягають 100% їх знищення. Корисна модель пояснюється кресленням, де зображено установку. Установка для термічної утилізації боєприпасів містить транспортер 1 для подання боєприпасів, який сполучено з бункером 2, що, в свою чергу, сполучено з лотком 3. Лоток 3 зв'язано з пристроєм 4 регулювання нахилу лотка. В лотку З установлено шибери 5, виконані з можливістю автоматичного відкривання під масою боєприпасів. Лоток 3 сполучено з камерою вихолощування 6, що є товстостінною трубою, всередині якої розміщено лопатевий пристрій 7. Камеру вихолощування 6 виконано з можливістю обертання за допомогою механізму 8 3 камерою вихолощування б зв'язано блок нагрівання 9. На виході камери вихолощування б розміщено поздовжні наскрізні пази (не показано) для витікання розплаву. Камеру вихолощування 6 сполучено з пристроєм 10 вивантаження, а біля м вхідної частини розміщено пристрій 11 витяжки газів, що сполучає з рекуперати Комп'ютерна верстка Н. Лисенко вним теплообмінником 12 вхідну частину камери вихолощування 6 та вхідну частину блока нагрівання 9. Установка працює наступним чином. На транспортер 1 укладають в залежності від типу визначену кількість боєприпасів, що потім надходять у бункер 2, потім - в лоток 3, кут нахилу якого регулюють пристроєм 4 регулювання нахилу лотка. У лотку 3 установлено ряд шиберів 5, які під масою боєприпасів автоматично відкриваються, і боєприпаси з лотка 3, що має нахил, надходять у камеру вихолощування 6, де лопатевий пристрій 7 для перемішування та переміщення захоплює лопатями боєприпаси та переміщує їх по траєкторії поздовж осі камери вихолощування 6 по зоні, де розміщено блок нагрівання 9, що забезпечує рівномірне нагрівання боєприпасів. Лопатевий пристрій 7 обертається разом з камерою вихолощування 6 за допомогою механізму 8, що дає можливість регулювати швидкість обертання. Температуру в камері вихолощування 6 контролюють датчиком температури, що видає сигнал на відключення або включення нагрівання в залежності від заданої температури на дистанційному пульті керування. За час перебування під дією установленої температури у зоні нагрівання відбувається вихолощування. Розплав, що утворюється у камері вихолощування 6, витікає крізь наскрізні поздовжні пази, а тверді складові частини випадають у пристрій вивантаження 10. Пристрій 11 витяжки газів примусово витягає їх. Час знаходження боєприпасів у камері вихолощування 6 залежить від швидкості обертання камери вихолощування 6, кута нахилу та температури, при якій відбувається детонація вибухової речовини і яку задають з дистанційного пульта та контролюють за допомогою датчика температури. Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислово"! власності", вул. Глазунова, 1, м. Київ-42, 01601
