Оцінка дисперсії шуму в безпровідному зв’язку для об’єднання рознесення і масштабування відповідно до логарифмічної правдоподібності

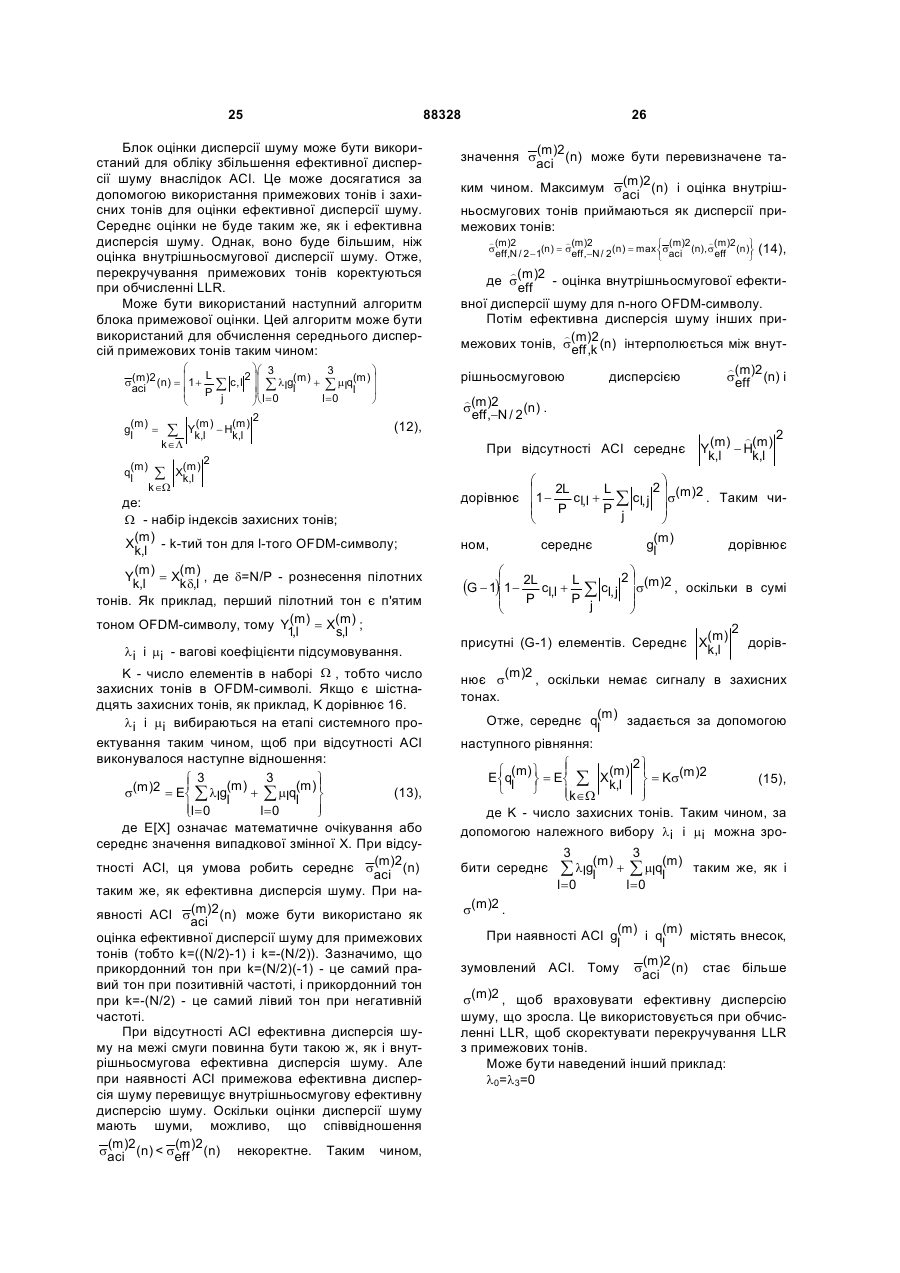

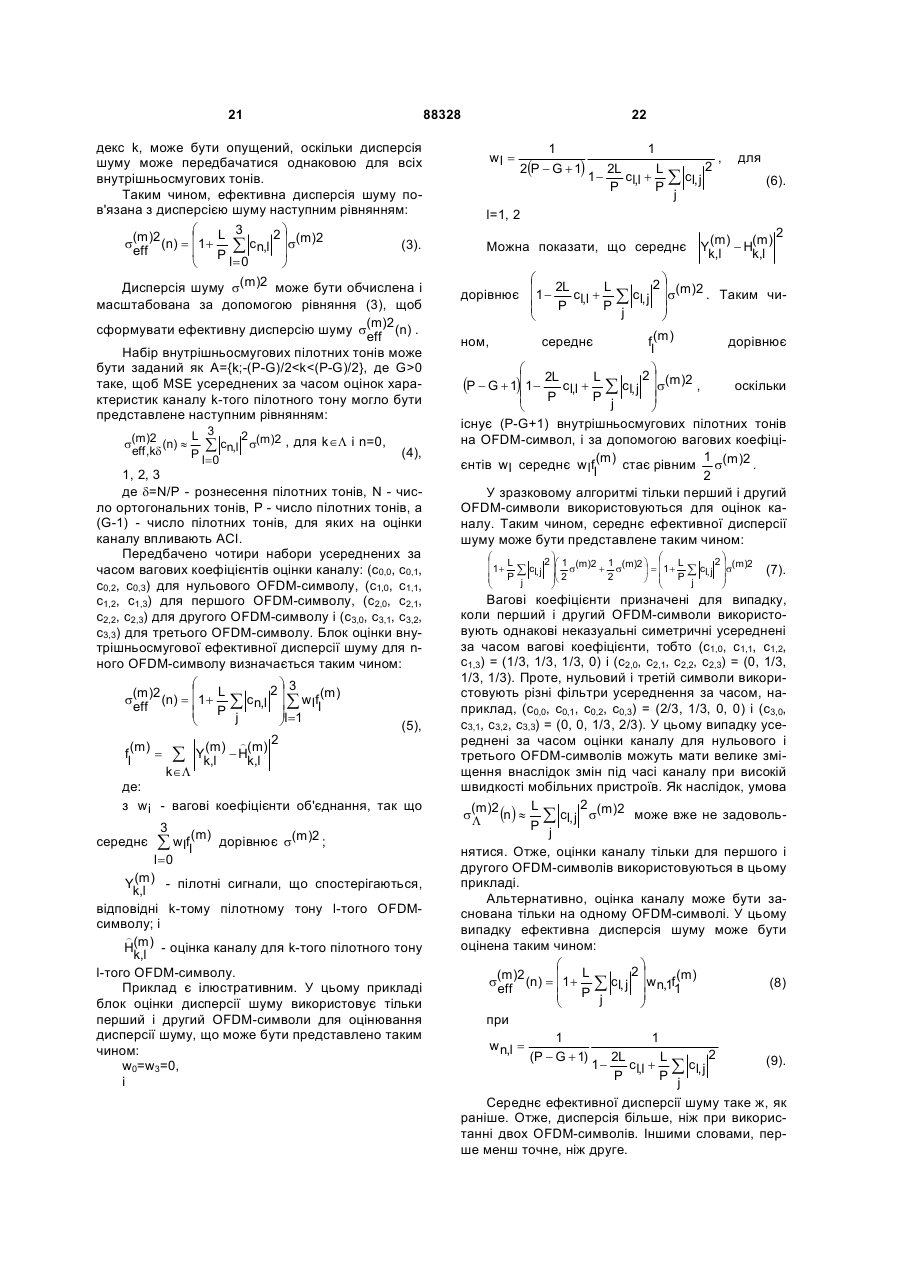

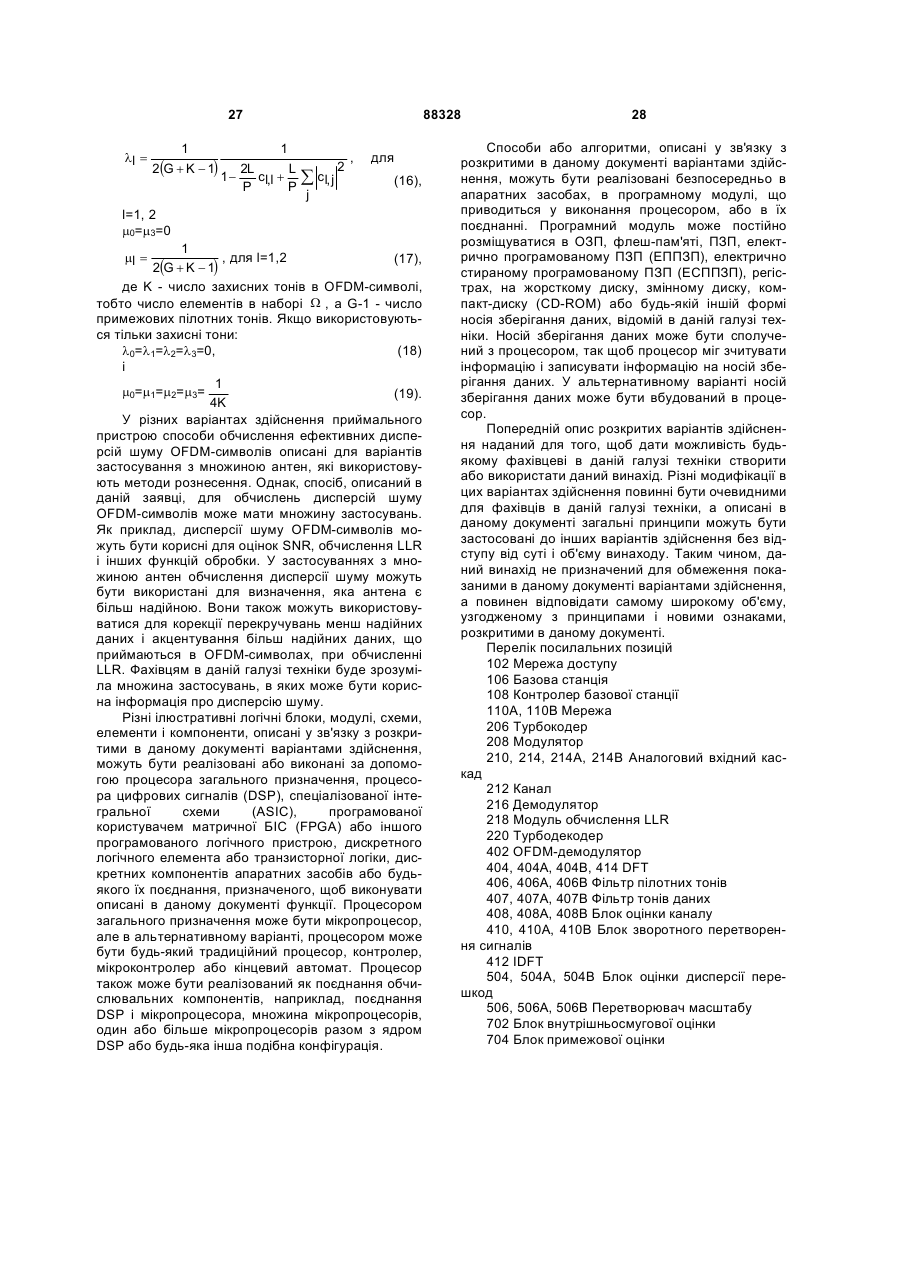

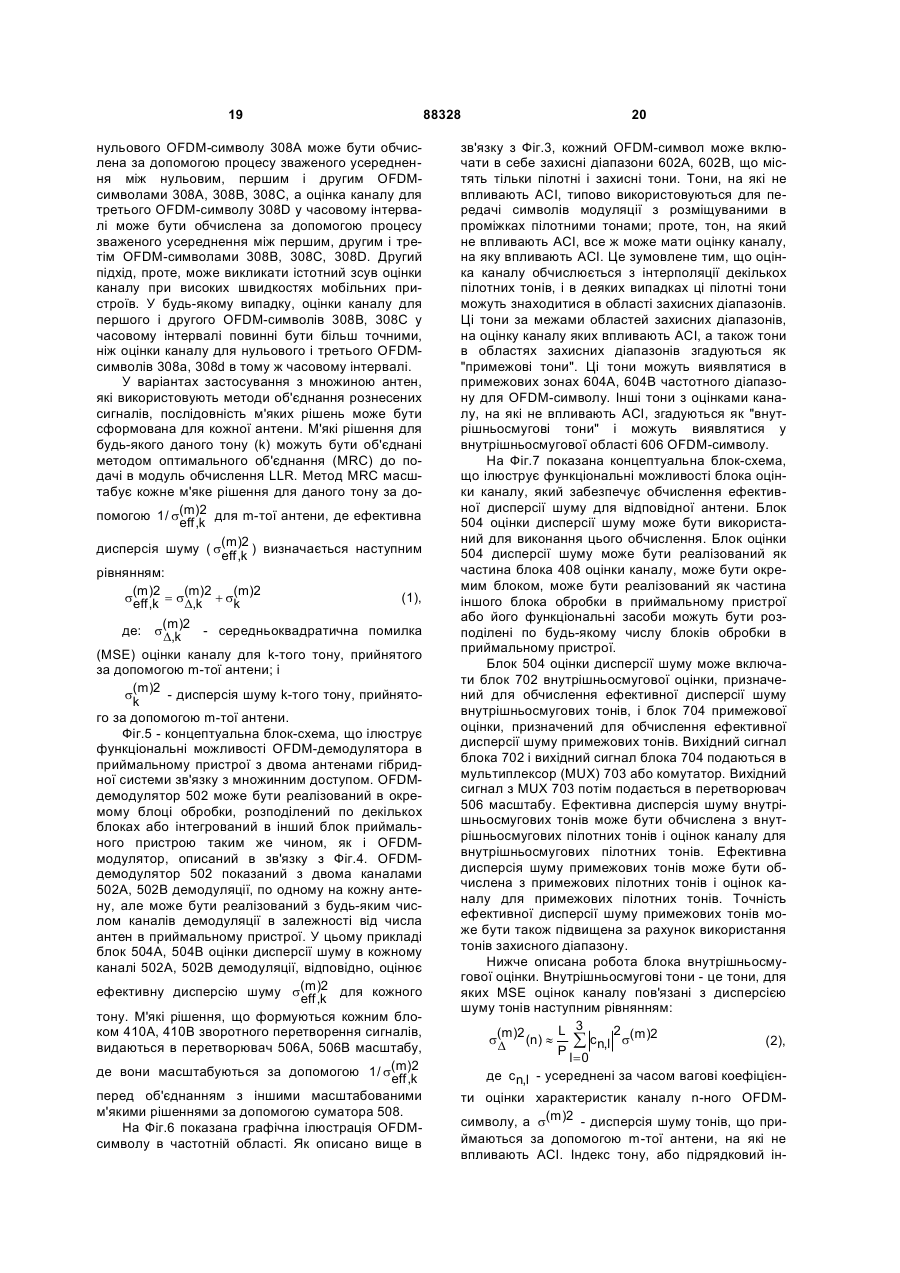

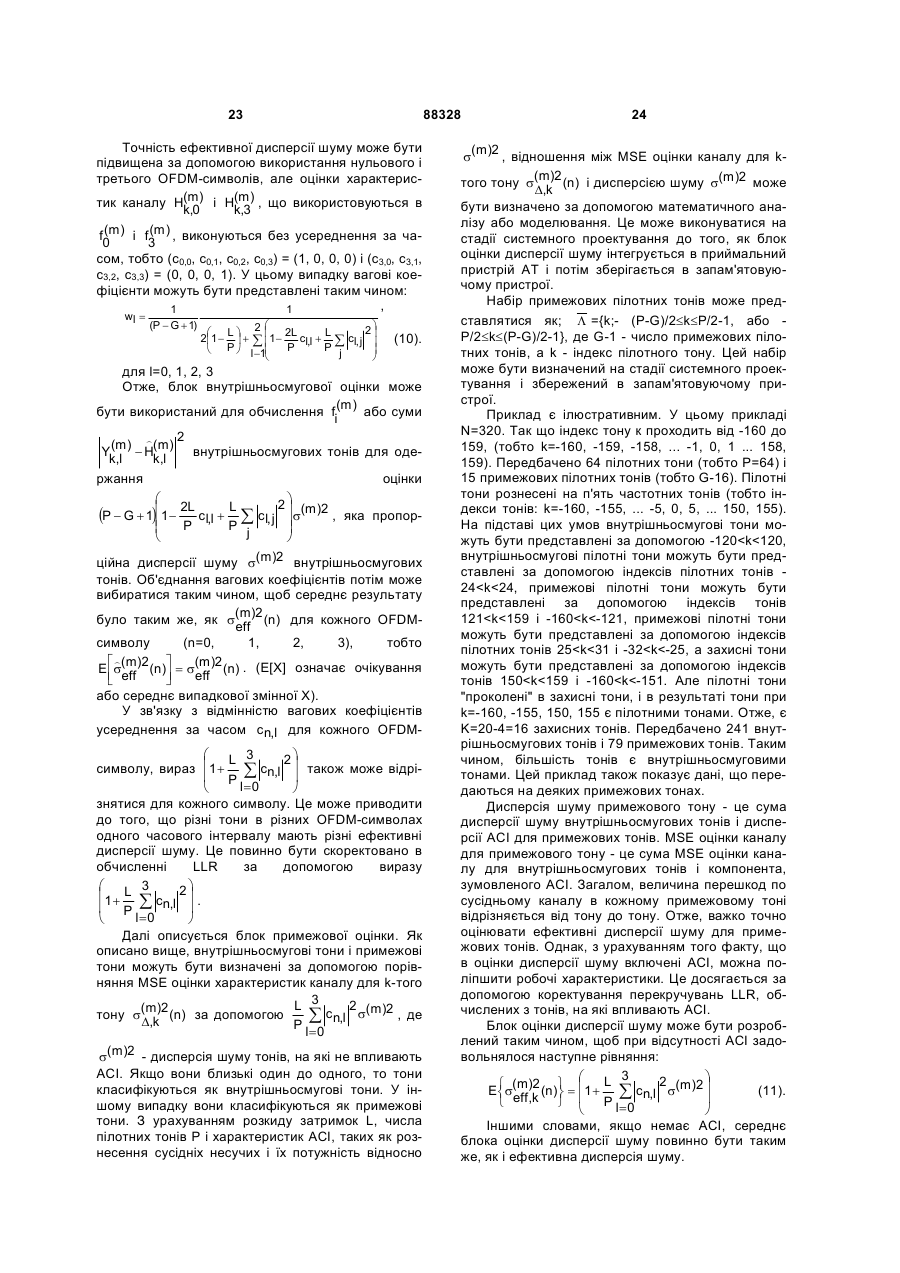

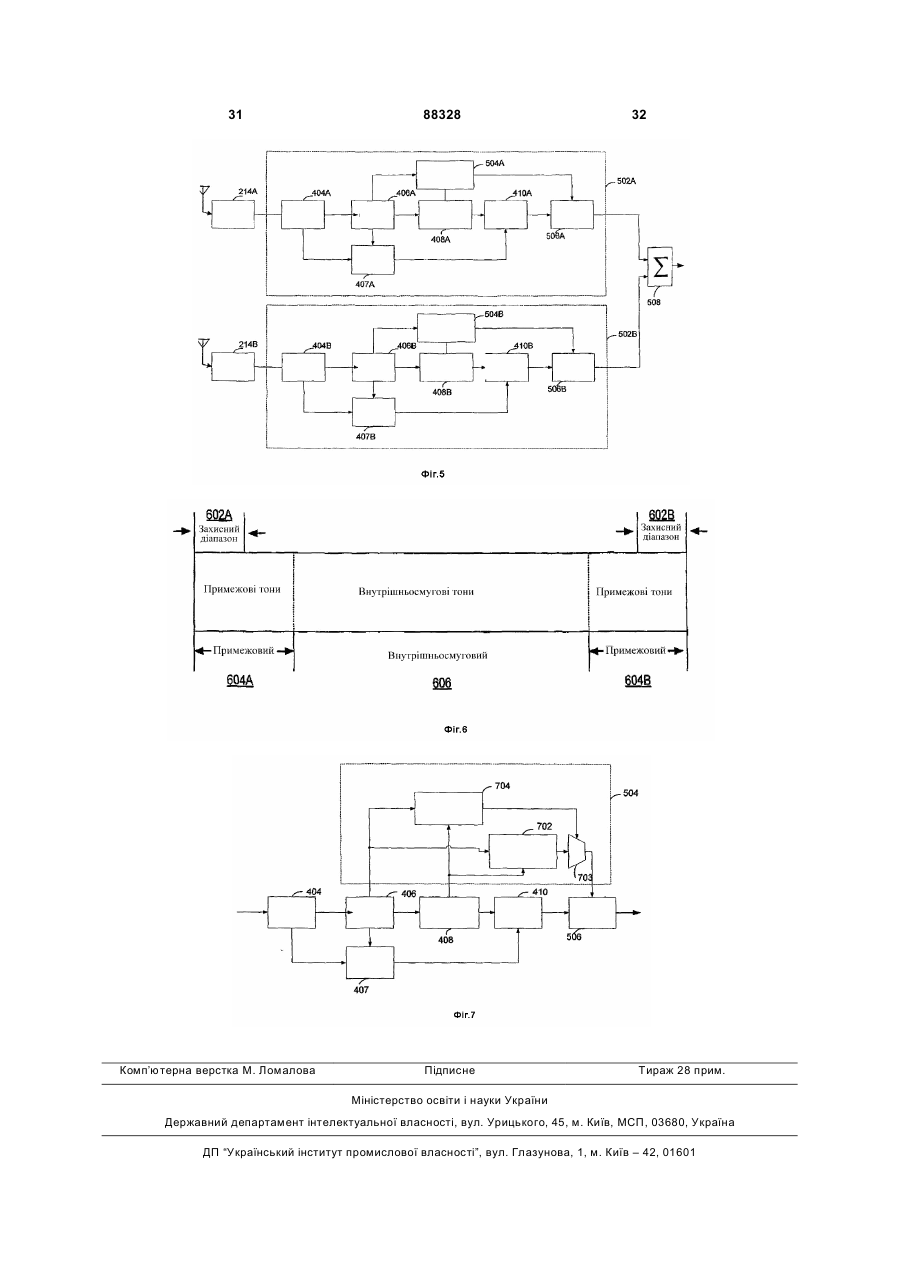

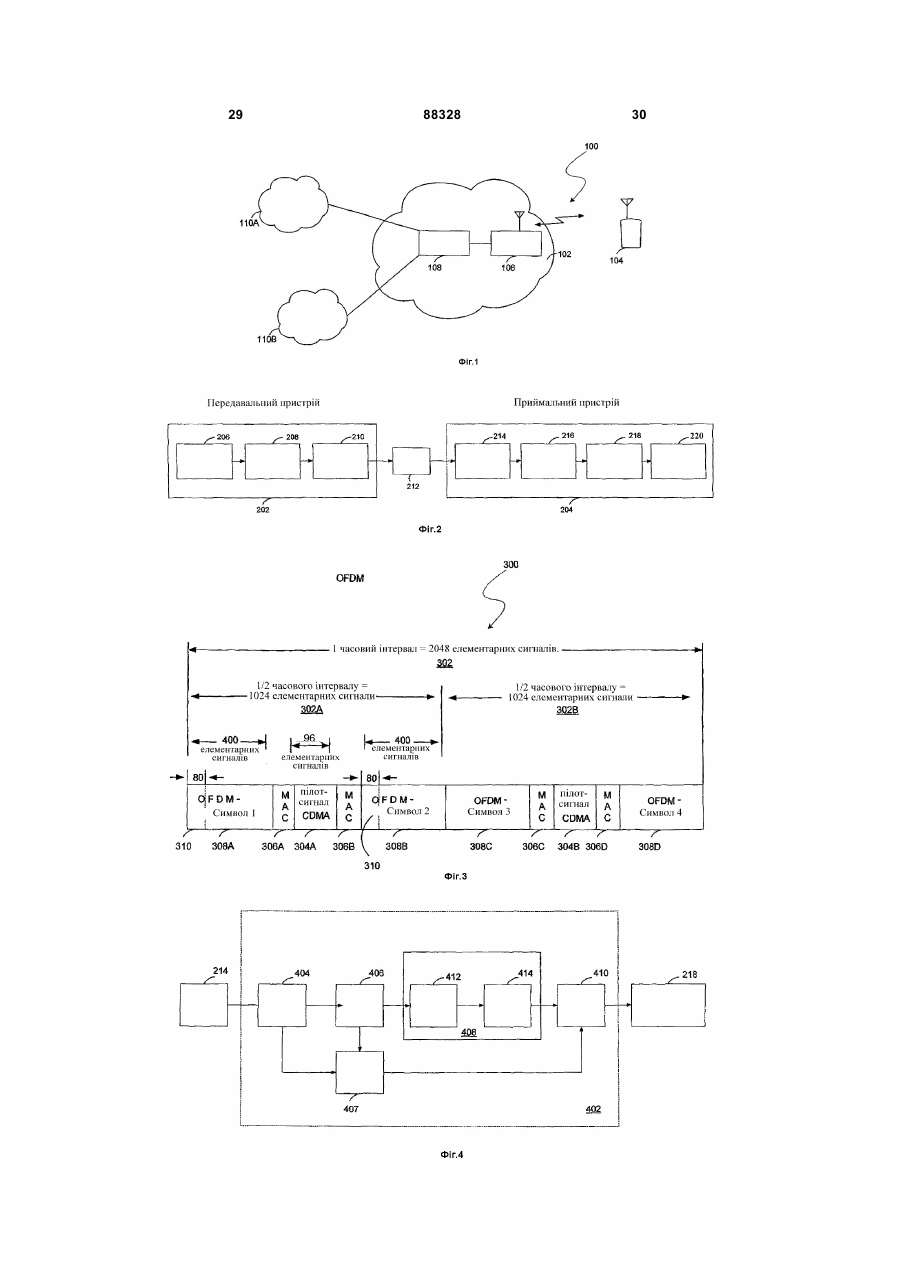

1. Спосіб оцінки дисперсії шуму, який включає етапи, на яких: приймають сигнал, що включає в себе символ мультиплексування з ортогональним частотним розділенням каналів (OFDM), який має внутрішньосмугові тони, що включають в себе внутрішньосмугові пілотні тони, і примежові тони, що включають в себе примежові пілотні тони і захисні тони; оцінюють ефективну дисперсію шуму для внутрішньосмугових тонів за допомогою внутрішньосмугових пілотних тонів і оцінок каналу для внутрішньосмугових пілотних тонів; і оцінюють ефективну дисперсію шуму для примежових тонів за допомогою примежових пілотних тонів, оцінок каналу для примежових пілотних тонів і захисних тонів. 2. Спосіб за п. 1, в якому ефективну дисперсію шуму для внутрішньосмугових тонів оцінюють за допомогою оцінки дисперсії шуму внутрішньосмугових тонів і масштабування оціненої дисперсії шуму за допомогою перетворювача масштабу, причому перетворювач масштабу є функцією розкиду затримок, що використовується для оцінювання каналу, і числа пілотних тонів в OFDMсимволі. 3. Спосіб за п. 2, в якому дисперсію шуму внутрішньосмугових тонів оцінюють з внутрішньосмугових пілотних тонів і оцінок каналу для внутрішньосмугових пілотних тонів. 2 (19) 1 3 примежових пілотних тонів для згаданого одного з OFDM-символів і захисних тонів для згаданого одного з OFDM-символів. 8. Спосіб за п. 7, в якому вагові коефіцієнти, що застосовуються до оцінок дисперсії шуму, такі, що середнє об'єднаних зважених оцінок дисперсії шуму по суті дорівнює дисперсії шуму внутрішньосмугових тонів. 9. Спосіб за п. 7, в якому дисперсію шуму внутрішньосмугових тонів згаданого одного з OFDMсимволів оцінюють з внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів і оцінок каналу для внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів, причому оцінки каналу для внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів усереднюють за часом протягом двох або більше OFDMсимволів. 10. Спосіб за п. 9, в якому оцінки каналу для внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів усереднюють за часом за допомогою неказуального фільтра. 11. Спосіб за п. 9, в якому об'єднані зважені оцінки дисперсії шуму масштабують за допомогою перетворювача масштабу, причому перетворювач масштабу є функцією від вагових коефіцієнтів усереднення за часом для згаданого одного з OFDMсимволів. 12. Спосіб за п. 11, в якому перетворювач масштабу додатково є функцією від розкиду затримок, що використовується для оцінювання характеристик каналу, і числа пілотних тонів в згаданому одному з OFDM-символів. 13. Спосіб оцінки дисперсії шуму, який включає етапи, на яких: приймають сигнал, який включає в себе множину символів мультиплексування з ортогональним частотним розділенням каналів (OFDM), кожний з яких має внутрішньосмугові тони, що включають в себе внутрішньосмугові пілотні тони, і примежові тони, що включають в себе примежові пілотні тони і захисні тони; оцінюють ефективну дисперсію шуму для внутрішньосмугових тонів одного з OFDM-символів за допомогою внутрішньосмугових пілотних тонів для згаданого одного з OFDM-символів і оцінок каналу для згаданого одного з OFDM-символів, причому оцінки каналу є усередненими у часі по двох і більше OFDM-символах; і оцінюють ефективну дисперсію шуму для примежових тонів згаданого одного з OFDM-символів за допомогою примежових пілотних тонів для згаданого одного з OFDM-символів, оцінок каналу для примежових пілотних тонів для згаданого одного з OFDM-символів і захисних тонів для згаданого одного з OFDM-символів. 14. Спосіб за п. 13, в якому оцінки каналу усереднюють за часом за допомогою неказуального фільтра. 15. Спосіб за п. 13, в якому ефективну дисперсію шуму внутрішньосмугових тонів згаданого одного з OFDM-символів оцінюють за допомогою оцінки дисперсії шуму для внутрішньосмугових тонів одного або більше OFDM-символів, зважування оцінок дисперсії шуму, об'єднання зважених оцінок дисперсії шуму і масштабування об'єднаних зва 88328 4 жених оцінок дисперсії шуму, причому дисперсію шуму оцінюють з внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів і оцінок каналу для внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів. 16. Спосіб за п. 15, в якому об'єднані зважені оцінки дисперсії шуму масштабують за допомогою перетворювача масштабу, причому перетворювач масштабу є функцією від вагових коефіцієнтів усереднення за часом для згаданого одного з OFDMсимволів. 17. Спосіб за п. 16, в якому перетворювач масштабу додатково є функцією від розкиду затримок, що використовується для оцінювання каналу, і числа пілотних тонів в згаданому одному з OFDMсимволів. 18. Спосіб за п. 15, в якому вагові коефіцієнти, що застосовуються до оцінок дисперсії шуму, такі, що середнє об'єднаних зважених оцінок дисперсії шуму практично дорівнює ефективній дисперсії шуму. 19. Спосіб оцінки дисперсії шуму, який включає етапи, на яких: приймають сигнал, який включає в себе множину символів мультиплексування з ортогональним частотним розділенням каналів (OFDM), кожний з яких має внутрішньосмугові тони, що включають в себе внутрішньосмугові пілотні тони, і примежові тони, що включають в себе примежові пілотні тони і захисні тони; оцінюють ефективну дисперсію шуму для внутрішньосмугових тонів одного з OFDM-символів за допомогою внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів і оцінок каналу згаданого одного з OFDM-символів; і оцінюють ефективну дисперсію шуму примежових тонів згаданого одного з OFDM-символів за допомогою оцінки середньої ефективної дисперсії шуму примежових тонів з примежових пілотних тонів згаданого одного з OFDM-символів, оцінок каналу для примежових пілотних тонів згаданого одного з OFDM-символів і захисних тонів згаданого одного з OFDM-символів, призначення примежових тонів OFDM-символу ефективної дисперсії шуму, яка дорівнює максимуму з середньої ефективної дисперсії шуму примежових тонів і ефективної дисперсії шуму внутрішньосмугових тонів, і інтерполяції ефективної дисперсії шуму примежових тонів між ефективною дисперсією шуму примежових тонів і ефективною дисперсією шуму внутрішньосмугових тонів. 20. Спосіб за п. 19, в якому середню ефективну дисперсію шуму оцінюють за допомогою оцінки дисперсії шуму для внутрішньосмугових тонів одного або більше OFDM-символів, зважування оцінок дисперсії шуму, об'єднання зважених оцінок дисперсії шуму і масштабування об'єднаних зважених оцінок дисперсії шуму. 21. Спосіб за п. 20, в якому середню ефективну дисперсію шуму додатково оцінюють за допомогою зважування захисних тонів одного або більше OFDM-символів, об'єднання зважених захисних тонів і масштабування об'єднаних зважених захисних тонів. 22. Спосіб за п. 22, в якому вагові коефіцієнти, що застосовуються до оцінок дисперсії шуму і захисних тонів, такі, що середнє об'єднаних зважених 5 оцінок дисперсії шуму і об'єднаних зважених захисних тонів по суті дорівнює ефективній дисперсії шуму при відсутності перешкод по сусідньому каналу. 23. Спосіб за п. 19, в якому оцінки каналу усереднюють за часом по двох або більше OFDMсимволах. 24. Спосіб за п. 23, в якому оцінки каналу усереднюють за часом за допомогою неказуального фільтра. 25. Демодулятор, призначений для прийому сигналу, який включає в себе символ мультиплексування з ортогональним частотним розділенням каналів (OFDM), що має внутрішньосмугові тони, що включають в себе внутрішньосмугові пілотні тони, і примежові тони, що включають в себе примежові пілотні тони і захисні тони, причому демодулятор містить: блок оцінки каналу, призначений для формування оцінки каналу для внутрішньосмугових пілотних тонів і оцінки каналу для примежових пілотних тонів; блок внутрішньосмугової оцінки, призначений для оцінювання ефективної дисперсії шуму внутрішньосмугових тонів за допомогою внутрішньосмугових пілотних тонів і оцінок каналу для внутрішньосмугових пілотних тонів; і блок примежової оцінки, призначений для оцінювання ефективної дисперсії шуму для примежових тонів за допомогою примежових пілотних тонів, оцінок каналу для примежових пілотних тонів і захисних тонів. 26. Демодулятор за п. 25, в якому блок внутрішньосмугової оцінки виконаний з можливістю оцінювання ефективної дисперсії шуму для внутрішньосмугових тонів за допомогою оцінки дисперсії шуму внутрішньосмугових тонів і масштабування оціненої дисперсії шуму за допомогою перетворювача масштабу, причому перетворювач масштабу є функцією розкиду затримок, що використовується блоком оцінки каналу для оцінювання каналу, і числа пілотних тонів в OFDM-символі. 27. Демодулятор за п. 26, в якому блок внутрішньосмугової оцінки виконаний з можливістю оцінювання дисперсії шуму внутрішньосмугових тонів з внутрішньосмугових пілотних тонів і оцінок каналу для внутрішньосмугових пілотних тонів. 28. Демодулятор за п. 25, в якому блок примежової оцінки виконаний з можливістю оцінювання ефективної дисперсії шуму примежових тонів за допомогою оцінки середньої ефективної дисперсії шуму примежових тонів з примежових пілотних тонів, оцінок каналу для примежових пілотних тонів і захисних тонів, призначення примежових тонів OFDM-символу ефективної дисперсії шуму, яка дорівнює максимуму з середньої ефективної дисперсії шуму примежових тонів і ефективної дисперсії шуму внутрішньосмугових тонів, і інтерполяції ефективної дисперсії шуму примежових тонів між ефективною дисперсією шуму примежових тонів і ефективною дисперсією шуму внутрішньосмугових тонів. 29. Демодулятор за п. 28, в якому блок примежової оцінки виконаний з можливістю оцінювання середньої ефективної дисперсії шуму за допомо 88328 6 гою оцінки дисперсії шуму примежових тонів і масштабування оціненої дисперсії шуму за допомогою перетворювача масштабу, причому перетворювач масштабу є функцією розкиду затримок, що використовується блоком оцінки каналу для оцінювання каналу, і числа пілотних тонів в OFDM-символі. 30. Демодулятор за п. 29, в якому блок примежової оцінки виконаний з можливістю оцінювання дисперсії шуму примежових тонів з примежових пілотних тонів, оцінок каналу для примежових пілотних тонів і захисних тонів. 31. Демодулятор, призначений для прийому сигналу, який включає в себе множину символів мультиплексування з ортогональним частотним розділенням каналів (OFDM), кожний з яких має внутрішньосмугові тони, що включають в себе внутрішньосмугові пілотні тони, і примежові тони, що включають в себе примежові пілотні тони і захисні тони, причому демодулятор містить: блок оцінки каналу, призначений для формування оцінок каналу для примежових пілотних тонів одного з OFDM-символів; блок внутрішньосмугової оцінки, призначений для оцінювання ефективної дисперсії шуму внутрішньосмугових тонів згаданого одного з OFDMсимволів за допомогою оцінки дисперсії шуму внутрішньосмугових тонів одного або більше OFDMсимволів, зважування оцінок дисперсії шуму, об'єднання зважених оцінок дисперсії шуму і масштабування об'єднаних зважених оцінок дисперсії шуму; і блок примежової оцінки, призначений для оцінювання ефективної дисперсії шуму для примежових тонів згаданого одного з OFDM-символів за допомогою примежових пілотних тонів згаданого одного з OFDM-символів, оцінок каналу для примежових пілотних тонів згаданого одного з OFDMсимволів і захисних тонів згаданого одного з OFDM-символів. 32. Демодулятор за п. 31, в якому вагові коефіцієнти, що застосовуються до оцінок дисперсії шуму, такі, що середнє об'єднаних зважених оцінок дисперсії шуму практично дорівнює ефективній дисперсії шуму внутрішньосмугових тонів. 33. Демодулятор за п. 31, в якому блок оцінки каналу додатково забезпечує формування оцінок каналу для внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів, причому оцінки каналу для внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів є усередненими за часом по двох або більше OFDM-символах, а блок внутрішньосмугової оцінки виконаний з можливістю оцінювання дисперсії шуму внутрішньосмугових тонів згаданого одного з OFDM-символів з внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів і оцінок каналу для внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів. 34. Демодулятор за п. 33, в якому блок оцінки каналу додатково забезпечує усереднення за часом оцінки каналу для внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів по згаданих двох або більше OFDM-символах за допомогою неказуального фільтра. 7 35. Демодулятор за п. 33, в якому блок внутрішньосмугової оцінки додатково забезпечує масштабування об'єднаних зважених оцінок дисперсії шуму за допомогою перетворювача масштабу, причому перетворювач масштабу є функцією від вагових коефіцієнтів усереднення за часом для згаданого одного з OFDM-символів. 36. Демодулятор за п. 35, в якому перетворювач масштабу додатково є функцією від розкиду затримок, що використовується блоком оцінки каналу для формування оцінок каналу для внутрішньосмугових пілотних тонів, і числа пілотних тонів в згаданому одному з OFDM-символів. 37. Демодулятор, призначений для прийому сигналу, який включає в себе множину символів мультиплексування з ортогональним частотним розділенням каналів (OFDM), кожний з яких має внутрішньосмугові тони, що включають в себе внутрішньосмугові пілотні тони, і примежові тони, що включають в себе примежові пілотні тони і захисні тони, причому демодулятор містить: блок оцінки каналу, призначений для формування оцінок каналу для внутрішньосмугових пілотних тонів одного з OFDM-символів і оцінки каналу для примежових пілотних тонів згаданого одного з OFDM-символів, причому оцінки каналу для внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів є усередненими у часі по двох і більше OFDM-символах; блок внутрішньосмугової оцінки, призначений для оцінювання ефективної дисперсії шуму внутрішньосмугових тонів згаданого одного з OFDMсимволів за допомогою внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів і оцінок каналу згаданого одного з OFDM-символів; і блок примежової оцінки, призначений для оцінювання ефективної дисперсії шуму для примежових тонів згаданого одного з OFDM-символів за допомогою примежових пілотних тонів згаданого одного з OFDM-символів, оцінок каналу для примежових пілотних тонів згаданого одного з OFDMсимволів і захисних тонів згаданого одного з OFDM-символів. 38. Демодулятор за п. 37, в якому блок оцінки каналу виконаний з можливістю формування оцінок каналу для внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів по згаданих двох або більше OFDM-символах за допомогою неказуального фільтра. 39. Демодулятор за п. 37, в якому блок внутрішньосмугової оцінки додатково забезпечує оцінювання ефективної дисперсії шуму внутрішньосмугових тонів згаданого одного з OFDM-символів за допомогою оцінки дисперсії шуму внутрішньосмугових тонів одного або більше OFDM-символів, зважування оцінок дисперсії шуму, об'єднання зважених оцінок дисперсії шуму і масштабування об'єднаних зважених оцінок дисперсії шуму, причому дисперсія шуму оцінюється з внутрішньосмугових пілотних тонів згаданого одного з OFDMсимволів і оцінок каналу для внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів. 40. Демодулятор за п. 39, в якому блок внутрішньосмугової оцінки додатково забезпечує масштабування об'єднаних зважених оцінок дисперсії шу 88328 8 му за допомогою перетворювача масштабу, причому перетворювач масштабу є функцією від вагових коефіцієнтів усереднення за часом для згаданого одного з OFDM-символів. 41. Демодулятор за п. 40, в якому перетворювач масштабу додатково є функцією від розкиду затримок, що використовується блоком оцінки каналу для оцінювання каналу згаданого одного з OFDM-символів, і числа пілотних тонів в згаданому одному з OFDM-символів. 42. Демодулятор за п. 39, в якому вагові коефіцієнти, що застосовуються до оцінок дисперсії шуму, такі, що середнє об'єднаних зважених оцінок дисперсії шуму по суті дорівнює ефективній дисперсії шуму згаданого одного з OFDM-символів. 43. Демодулятор, призначений для прийому сигналу, що включає в себе множину символів мультиплексування з ортогональним частотним розділенням каналів (OFDM), кожний з яких має внутрішньосмугові тони, що включають в себе внутрішньосмугові пілотні тони, і примежові тони, що включають в себе примежові пілотні тони і захисні тони, причому демодулятор містить: блок оцінки каналу, призначений для формування оцінок каналу для внутрішньосмугових пілотних тонів одного з OFDM-символів і оцінки каналу для примежових пілотних тонів згаданого одного з OFDM-символів; блок внутрішньосмугової оцінки, призначений для оцінювання ефективної дисперсії шуму внутрішньосмугових тонів згаданого одного з OFDMсимволів за допомогою внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів і оцінок каналу згаданого одного з OFDM-символів; і блок примежової оцінки, призначений для оцінювання ефективної дисперсії шуму примежових тонів згаданого одного з OFDM-символів за допомогою оцінки середньої ефективної дисперсії шуму примежових тонів згаданого одного з OFDMсимволів з примежових пілотних тонів згаданого одного з OFDM-символів, оцінок каналу для примежових пілотних тонів згаданого одного з OFDMсимволів і захисних тонів згаданого одного з OFDM-символів, призначення примежових тонів OFDM-символу ефективної дисперсії шуму, яка дорівнює максимуму з середньої ефективної дисперсії шуму примежових тонів згаданого одного з OFDM-символів і ефективної дисперсії шуму внутрішньосмугових тонів згаданого одного з OFDMсимволів, і інтерполяції ефективної дисперсії шуму примежових тонів між ефективною дисперсією шуму примежових тонів і ефективною дисперсією шуму внутрішньосмугових тонів. 44. Демодулятор за п. 43, в якому блок примежової оцінки виконаний з можливістю оцінювання середньої ефективної дисперсії шуму за допомогою оцінки дисперсії шуму для внутрішньосмугових тонів одного або більше OFDM-символів, зважування оцінок дисперсії шуму, об'єднання зважених оцінок дисперсії шуму і масштабування об'єднаних зважених оцінок дисперсії шуму. 45. Демодулятор за п. 44, в якому блок примежової оцінки додатково забезпечує оцінювання середньої ефективної дисперсії шуму за допомогою зважування захисних тонів одного або більше 9 88328 10 OFDM-символів, об'єднання зважених захисних тонів і масштабування об'єднаних зважених захисних тонів. 46. Демодулятор за п. 45, в якому вагові коефіцієнти, що застосовуються до оцінок дисперсії шуму і захисних тонів, такі, що середнє суми об'єднаних зважених оцінок дисперсії шуму і об'єднаних зважених захисних тонів по суті дорівнює ефективній дисперсії шуму при відсутності перешкод по сусідньому каналу. 47. Демодулятор за п. 43, в якому оцінки каналу, сформовані за допомогою блока примежової оцінки для примежових пілотних тонів згаданого одного з OFDM-символів, усереднюються за часом по двох або більше OFDM-символах. 48. Демодулятор за п. 47, в якому оцінки каналу, сформовані за допомогою блока примежової оцінки для примежових пілотних тонів згаданого одного з OFDM-символів, усереднюються за часом по двох або більше OFDM-символах за допомогою неказуального фільтра. 49. Пристрій безпровідного зв'язку, призначений для прийому сигналів від множини антен, які вклю чають в себе сигнали, що мають символ мультиплексування з ортогональним частотним розділенням каналів (OFDM) з внутрішньосмуговими пілотними тонами, примежовими пілотними тонами і захисними тонами, причому пристрій містить: блок оцінки каналу для формування оцінок каналу для внутрішньосмугових пілотних тонів і примежових пілотних тонів; блок внутрішньосмугової оцінки для оцінювання ефективної дисперсії шуму внутрішньосмугових тонів за допомогою внутрішньосмугових пілотних тонів і оцінок каналу для внутрішньосмугових пілотних тонів; блок примежової оцінки для оцінювання ефективної дисперсії шуму для примежових тонів за допомогою примежових пілотних тонів і оцінок каналу для примежових пілотних тонів; і контролер для оцінки надійності множини антен. 50. Пристрій за п. 49, в якому контролер додатково призначений для визначення коефіцієнта логарифмічної правдоподібності (LLR) для множини антен у відповідь на оцінки ефективної дисперсії шуму внутрішньосмугових тонів і примежових тонів. Запитування пріоритету згідно 335U.S.C.§119 Дана Заявка на патент запитує пріоритет Попередньої заявки № 60/611028, озаглавленої "Noise Variance Estimation for Diversity Combining and Log-likelihood Ratio (LLR) Scaling in Platinum Broadcast", зареєстрованої 17 вересня 2004 року і переуступленої правонаступнику цієї заявки, і у явному вигляді включеної в цей документ за допомогою посилання. Дана заявка належить до телекомунікаційних систем, а більш конкретно, до методів оцінки дисперсії шуму при безпровідному зв'язку. У типовій системі зв'язку дані, які повинні передаватися, кодуються за допомогою турбокоду, який формує послідовність символів, що згадується як "кодові символи". Декілька кодових символів можуть бути об'єднані в блок і відображені на точку в сигнальній сукупності, тим самим формуючи послідовність комплексних "символів модуляції". Ця послідовність може бути подана на модулятор, який формує безперервний часовий сигнал, який передається по безпровідному каналу. У приймальному пристрої символи модуляції можуть не відповідати точній позиції точки у вихідній сигнальній сукупності внаслідок шуму і інших збурень в каналі. Демодулятор може бути використаний для того, щоб ухвалювати м'які рішення відносно тих символів модуляції, які з найбільшою часткою імовірності передані, на основі прийнятих точок в сигнальній сукупності. М'які рішення можуть бути використані для визначення коефіцієнта логарифмічної правдоподібності (LLR) кодових символів. Турбодекодер використовує послідовність LLR кодових символів для декодування переданих даних. У приймальному пристрої, що використовує множину антен, метод зваженого об'єднання пілот сигналів (PWC) часто використовується для об'єднання м'яких рішень для кожної антени. Об'єднані м'які рішення потім можуть бути використані для обчислення LLR кодових символів. Одна проблема в цьому підході полягає в можливих відмінностях теплового шуму для кожної антени. Як результат, процедура PWC для об'єднання м'яких рішень може не оптимізувати відношення "сигнал-шум" (SNR). Отже, в даній галузі техніки є потреба у вдосконаленому процесі демодуляції, який бере до уваги тепловий шум для однієї або більше антен, встановлених в приймальному пристрої. У одному аспекті даного винаходу, спосіб оцінки дисперсії шуму включає в себе етап, на якому приймають сигнал, що включає в себе символ мультиплексування з ортогональним частотним розділенням каналів (OFDM). OFDM має внутрішньосмугові тони, що включають в себе внутрішньосмугові пілотні тони, і примежові (на краях смуги) тони, що включають в себе примежові пілотні тони і захисні тони. Спосіб додатково включає в себе етапи, на яких оцінюють ефективну дисперсію шуму для внутрішньосмугових тонів за допомогою пілотних тонів і оцінок каналу для внутрішньосмугових пілотних тонів, і оцінюють ефективну дисперсію шуму для примежових тонів за допомогою примежових пілотних тонів, оцінок каналу для примежових пілотних тонів і захисних тонів. У іншому аспекті даного винаходу, спосіб оцінки дисперсії шуму включає в себе етапи, на яких приймають сигнал, який включає в себе множину OFDM-символів, кожний з яких має внутрішньосмугові тони, що включають в себе внутрішньосмугові пілотні тони, і примежові тони, які включають в себе примежові пілотні тони і захисні тони, 11 оцінюють ефективну дисперсію шуму для внутрішньосмугових тонів одного з OFDM-символів за допомогою оцінки дисперсії шуму для внутрішньосмугових тонів одного або більше OFDM-символів, зважування оцінок дисперсії шуму, об'єднання зважених оцінок дисперсії шуму і масштабування об'єднаних зважених оцінок дисперсії шуму, і оцінюють ефективну дисперсію шуму для примежових тонів згаданого одного з OFDM-символів за допомогою примежових пілотних тонів для згаданого одного з OFDM-символів, оцінок каналу для примежових пілотних тонів для згаданого одного з OFDM-символів і захисних тонів для згаданого одного з OFDM-символів. У ще одному іншому аспекті даного винаходу, спосіб оцінки дисперсії шуму включає в себе етапи, на яких приймають сигнал, який включає в себе множину OFDM-символів, кожний з яких має внутрішньосмугові тони, що включають в себе внутрішньосмугові пілотні тони, і примежові тони, що включають в себе примежові пілотні тони і захисні тони, оцінюють ефективну дисперсію шуму для внутрішньосмугових тонів одного з OFDMсимволів за допомогою внутрішньосмугових пілотних тонів для згаданого одного з OFDM-символів і оцінок каналу для згаданого одного з OFDMсимволів, причому оцінки каналу є усередненими у часі по двох і більше OFDM-символах, і оцінюють ефективну дисперсію шуму для примежових тонів згаданого одного з OFDM-символів за допомогою примежових пілотних тонів згаданого одного з OFDM-символів, оцінок каналу для примежових пілотних тонів згаданого одного з OFDM-символів і захисних тонів згаданого одного з OFDM-символів. У додатковому аспекті даного винаходу, спосіб оцінки дисперсії шуму включає в себе етапи прийому сигналу, який включає в себе множину OFDM-символів, кожний з яких має внутрішньосмугові тони, що включають в себе внутрішньосмугові пілотні тони, і примежові тони, що включають в себе примежові пілотні тони і захисні тони, оцінки ефективної дисперсії шуму для внутрішньосмугових тонів одного з OFDM-символів за допомогою внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів і оцінок каналу згаданого одного з OFDM-символів, і оцінюють ефективну дисперсію шуму для примежових тонів згаданого одного з OFDM-символів за допомогою оцінки середньої ефективної дисперсії шуму примежових тонів з примежових пілотних тонів згаданого одного з OFDM-символів, оцінки каналу для примежових пілотних тонів для згаданого одного з OFDM-символів і захисних тонів згаданого одного з OFDM-символів, призначення примежових тонів OFDM-символу ефективної дисперсії шуму, яка дорівнює максимуму з середньої ефективної дисперсії шуму примежових тонів і ефективної дисперсії шуму внутрішньосмугових тонів, і інтерполяції ефективної дисперсії шуму примежових тонів між ефективною дисперсією шуму примежових тонів і ефективною дисперсією шуму внутрішньосмугових тонів. У ще одному додатковому аспекті даного винаходу, демодулятор виконаний з можливістю прийому сигналу, який включає в себе OFDM 88328 12 символ, що має внутрішньосмугові тони, які включають в себе внутрішньосмугові пілотні тони, і примежові тони, що включають в себе примежові пілотні тони і захисні тони, при цьому демодулятор включає в себе блок оцінки каналу, виконаний з можливістю формування оцінок каналу для внутрішньосмугових пілотних тонів і оцінки каналу для примежових пілотних тонів, блок внутрішньосмугової оцінки, виконаний з можливістю оцінки ефективної дисперсії шуму внутрішньосмугових тонів за допомогою внутрішньосмугових пілотних тонів і оцінок каналу для внутрішньосмугових пілотних тонів, і блок примежової оцінки, призначений для оцінки ефективної дисперсії шуму для примежових тонів за допомогою примежових пілотних тонів, оцінок каналу для примежових пілотних тонів і захисних тонів. У іншому аспекті даного винаходу, демодулятор призначений для прийому сигналу, який включає в себе множину OFDM-символів, кожний з яких має внутрішньосмугові тони, що включають в себе внутрішньосмугові пілотні тони, і примежові тони, що включають в себе примежові пілотні тони і захисні тони, при цьому демодулятор включає в себе блок оцінки каналу, призначений для формування оцінок каналу для примежових пілотних тонів одного з OFDM-символів, блок внутрішньосмугової оцінки, призначений для оцінки ефективної дисперсії шуму внутрішньосмугових тонів згаданого одного з OFDM-символів за допомогою оцінки дисперсії шуму внутрішньосмугових тонів одного або більше OFDM-символів, зважування оцінок дисперсії шуму, об'єднання зважених оцінок дисперсії шуму і масштабування об'єднаних зважених оцінок дисперсії шуму, і блок примежової оцінки, призначений для оцінювання ефективної дисперсії шуму для примежових тонів згаданого одного з OFDM-символів за допомогою примежових пілотних тонів згаданого одного з OFDMсимволів, оцінок каналу для примежових пілотних тонів згаданого одного з OFDM-символів і захисних тонів згаданого одного з OFDM-символів. У ще одному іншому аспекті даного винаходу, демодулятор призначений для прийому сигналу, який включає в себе множину OFDM-символів, кожний з яких має внутрішньосмугові тони, що включають в себе внутрішньосмугові пілотні тони, і примежові тони, що включають в себе примежові пілотні тони і захисні тони, при цьому демодулятор включає в себе блок оцінки каналу, призначений для формування оцінок каналу для внутрішньосмугових пілотних тонів одного з OFDM-символів і оцінки каналу для примежових пілотних тонів згаданого одного з OFDM-символів, причому оцінки каналу для внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів є усередненими у часі по двох і більше OFDM-символах, блок внутрішньосмугової оцінки, призначений для оцінювання ефективної дисперсії шуму внутрішньосмугових тонів згаданого одного з OFDM-символів за допомогою внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів і оцінок каналу згаданого одного з OFDM-символів, і блок примежової оцінки, призначений для оцінювання ефективної дисперсії шуму для примежових тонів зга 13 даного одного з OFDM-символів за допомогою примежових пілотних тонів згаданого одного з OFDM-символів, оцінки каналу для примежових пілотних тонів згаданого одного з OFDM-символів і захисних тонів згаданого одного з OFDM-символів. У додатковому аспекті даного винаходу, демодулятор призначений для прийому сигналу, який включає в себе множину OFDM-символів, кожний з яких має внутрішньосмугові тони, що включають в себе внутрішньосмугові пілотні тони, і примежові тони, що включають в себе примежові пілотні тони і захисні тони, при цьому демодулятор включає в себе блок оцінки каналу, призначений для формування оцінок каналу для внутрішньосмугових тонів одного з OFDM-символів і оцінки каналу для примежових пілотних тонів згаданого одного з OFDM-символів, блок внутрішньосмугової оцінки, призначений для оцінювання ефективної дисперсії шуму внутрішньосмугових тонів згаданого одного з OFDM-символів за допомогою внутрішньосмугових пілотних тонів згаданого одного з OFDM-символів, і блок примежової оцінки, призначений для оцінювання ефективної дисперсії шуму для примежових тонів згаданого одного з OFDMсимволів за допомогою оцінки середньої ефективної дисперсії шуму примежових тонів згаданого одного з OFDM-символів з примежових пілотних тонів згаданого одного з OFDM-символів, оцінок каналу для примежових пілотних тонів згаданого одного з OFDM-символів і захисних тонів згаданого одного з OFDM-символів, призначення примежових тонів OFDM-символу ефективної дисперсії шуму, яка дорівнює максимуму з середньої ефективної дисперсії шуму примежових тонів згаданого одного з OFDM-символів і ефективної дисперсії шуму внутрішньосмугових тонів згаданого одного з OFDM-символів, і інтерполяції ефективної дисперсії шуму пограничних тонів між ефективною дисперсією шуму пограничных тонів і ефективною дисперсією шуму внутрішньосмугових тонів. Зрозуміло, що інші варіанти здійснення даного винаходу будуть очевидні фахівцям в даній галузі техніки з подальшого докладного опису, в якому різні варіанти здійснення винаходу показані і описані як ілюстрація. Зрозуміло, що винахід допускає інші і відмінні варіанти здійснення і його певні деталі можуть бути модифіковані в різних аспектах без відступу від суті і об'єму даного винаходу. Отже, креслення і докладний опис повинні розглядатися як ілюстративні, а не обмежувальні засвоєю природою. Короткий опис креслень Фіг.1 - концептуальна блок-схема, яка ілюструє приклад системи зв'язку; Фіг.2 - концептуальна блок-схема, яка ілюструє приклад передавального пристрою, що здійснює зв'язок з приймальним пристроєм; Фіг.3 - приклад сигналу передачі для гібридної системи зв'язку з множинним доступом, яка здійснює зв'язок CDMA і OFDM; Фіг.4 - концептуальна блок-схема, яка ілюструє функціональні можливості OFDM-демодулятора в приймальному пристрої гібридної системи зв'язку з множинним доступом; 88328 14 Фіг.5 - концептуальна блок-схема, яка ілюструє функціональні можливості OFDM-демодулятора в приймальному пристрої з двома антенами гібридної системи зв'язку з множинним доступом; Фіг.6 - графічна ілюстрація OFDM-символу в частотній області; і Фіг.7 - концептуальна блок-схема, яка ілюструє функціональні можливості блока оцінки каналу, який забезпечує обчислення ефективної дисперсії шуму для відповідної антени. Викладений нижче опис, що ілюструється прикладеними кресленнями, представляє різні варіанти здійснення даного винаходу, а не єдино можливі варіанти здійснення винаходу на практиці. Докладний опис включає в себе конкретні деталі для цілей більш повного розуміння даного винаходу. Проте, фахівцям в даній галузі техніки повинно бути очевидно, що даний винахід може бути реалізований без цих конкретних деталей. У деяких випадках добре відомі структури і компоненти показані в формі блок-схеми, щоб не захаращувати опис винаходу несуттєвими деталями. Фіг.1 - концептуальна блок-схема, що ілюструє приклад системи зв'язку; Система 100 зв'язку може включати в себе мережу доступу (AN) 102, яка підтримує зв'язок між будь-яким числом AT 104. AN 102 також може бути сполучена з додатковими мережами 110А і 110В за межами AN 102, наприклад, Інтернетом, корпоративною мережею інтранет, комутованою телефонною мережею загального користування (PSTN), широкомовною мережею або будь-якою іншою мережею. Терміналом доступу (AT) 104 може бути будь-ким тип стаціонарного або мобільного пристрою, який може обмінюватися даними з AN 102, в тому числі, але не тільки, безпровідна трубка або телефон, стільниковий телефон, приймач-передавач даних, пейджинговий приймач, приймач визначення місцеположення, модем або будь-який інший безпровідний термінал. AN 102 може бути реалізована за допомогою будь-якого числа базових станцій, розподілених по географічному регіону. Географічний регіон може бути розділений на регіони менших розмірів, звані стільники, при цьому базова станція обслуговує кожний стільник. У додатках з великим об'ємом трафіку стільник може бути додатково розділений на сектори, причому базова станція обслуговує кожний сектор. Для простоти показана одна базова станція (BS) 106. Контролер базової станції (BSC) 108 може бути використаний для того, щоб координувати роботу декількох базових станцій, а також надавати інтерфейс з мережами за межами AN 102. Фіг.2 - концептуальна блок-схема, що ілюструє приклад передавального пристрою, підтримуючого зв'язок з приймальним пристроєм. Передавальний пристрій 202 і приймальний пристрій 204 можуть бути автономними об'єктами або можуть інтегруватися в систему зв'язку. У системі зв'язку передавальний пристрій 202 може знаходитися в базовій станції 106, а приймальний пристрій 204 може знаходитися в AT 104. Альтернативно, передавальний пристрій 202 може знаходитися в AT 104, а 15 приймальний пристрій 204 може знаходитися в базовій станції 106. У приймальному пристрої 202 турбокодер 206 може бути використаний для застосування процесу ітеративного кодування даних, щоб сприяти прямому виправленню помилок (FEC). Процес кодування приводить до послідовності кодових символів з надмірністю, яка використовується приймальним пристроєм 204 для виправлення помилок. Кодові символи можуть надаватися в модулятор 208, де вони об'єднуються в блоки і відображаються на координати сигнальної сукупності. Координати кожної точки в сигнальній сукупності представляють квадратурні компоненти базової смуги, які використовуються аналоговим вхідним каскадом 210 для модуляції квадратурних сигналів несучої перед передачею по безпровідному каналу 212. Аналоговий вхідний каскад 214 в приймальному пристрої 204 може бути використаний для перетворення квадратурних сигналів несучої в їх компоненти базової смуги. Демодулятор 216 може перетворити компоненти базової смуги зворотно в коректні точки в сигнальній сукупності. Внаслідок шуму і інших збурень в каналі 212 компоненти базової смуги можуть не відповідати дійсним позиціям у вихідній сигнальній сукупності. Демодулятор 216визначає які символи модуляції були передані найбільш ймовірно, за допомогою коректування точок, що приймаються в сигнальній сукупності за допомогою частотної характеристики каналу і вибору дійсних символів в сигнальній сукупності, які є найближчими до скоректованих прийнятих точок. Ці варіанти вибору згадуються як "м'які рішення". М'які рішення використовуються модулем 218 обчислення LLR для визначення LLR кодових символів. Турбодекодер 220 використовує послідовність LLR кодових символів для декодування початково переданих даних. Система зв'язку може бути реалізована за допомогою різних технологій. Множинний доступ з кодовим розділенням каналів (CDMA), який широко відомий в даній галузі техніки, є тільки одним прикладом. CDMA - це схеми модуляції і множинного доступу на основі зв'язку з розширеним спектром. У системі зв'язку CDMA велике число сигналів спільно використовують один частотний спектр; як результат, ця система надає високу пропускну здатність для користувачів. Це досягається за допомогою передачі кожного сигналу з різним кодом і розширення тим самим спектра форми сигналу. Сигнали, що передаються, розділяються в приймальному пристрої за допомогою демодулятора, який використовує відповідний код для стиснення спектра сигналу. Небажані сигнали, тобто сигнали, що мають інший код, не піддаються стисненню спектра і додають внесок в шум. Мультиплексування з ортогональним частотним розділенням каналів (OFDM) - це ще один приклад технології, яка може бути реалізована за допомогою системи зв'язку. OFDM є методом розширення спектра, в якому дані розподіляються по великому числу несучих, рознесених на точно визначені частоти. Рознесення забезпечує "ортогональність", не дозволяючи приймальному при 88328 16 строю приймати частоти, відмінні від тих, які призначені для даного приймального пристрою. Метод OFDM, добре відомий в даній галузі техніки, як правило, використовується для комерційного і приватного мовлення, але не обмежений цими варіантами здійснення. Щонайменше в одному варіанті здійснення системи зв'язку може бути використана гібридна схема множинного доступу, підтримуюча як CDMA, так і OFDM-передачі. Гібридна система одержує загальне визнання в галузі широкомовних послуг, інтегрованих в існуючу інфраструктуру, причому ця інфраструктура спочатку була розроблена для підтримки двоточкового зв'язку між передавальним пристроєм і приймальним пристроєм. Іншими словами, система зв'язку двоточкового типу також використовується для широкомовних передач за принципом "від однієї точки до множини точок" за допомогою використання OFDM-модуляції в поєднанні з іншими технологіями. У цих системах передавальний пристрій може бути використаний для того, щоб "проколювати" OFDM-символи в сигнал CDMA. На Фіг.3 показаний приклад сигналу передачі для гібридної системи зв'язку з множинним доступом, підтримуючої передачі як CDMA, так і OFDM. Структура сигналу передачі, а також задані часові періоди, довжина елементарних сигналів і діапазони значень надаються як приклад з розумінням того, що інші часові періоди, довжини елементарних сигналів і діапазони значень можуть бути використані без відступу від базових принципів роботи системи зв'язку. Термін "елементарний сигнал" згадується в даному документі як одиниця часу двійкового цифрового вихідного сигналу генератора коду розширення спектра. Цей приклад узгоджується з системою, підтримуючою протокол "cdma2000 High Rate Packet Data Air Interface Specification" TIA/EIA/IS-856. Сигнал 300 передачі може визначатися в кадрах. Кадр може включати в себе 16 часових інтервалів 302, причому кожний часовий інтервал 302 відповідає 2048 елементарним сигналам. Часовий інтервал 302 має тривалість в 1,66 мілісекунд (мс), і, отже, тривалість кадру становить 26,66мс. Кожний часовий інтервал 302 може бути поділений на два часових інтервали 302А, 302В напівперіоду, при цьому пакети 304А, 304В пілотних тонів CDMA передаються протягом кожного часового інтервалу 302А, 302В напівперіоду, відповідно. Кожний пакет 304А, 304В пілотних тонів CDMA може мати довжину 96 елементарних сигналів, центрованих навколо середньої точки пов'язаного з ним часового інтервалу 302А, 302В напівперіоду. Канал 306А, 306В, 306С, 306D керування доступом до передавального середовища (МАС) може містити два пакети, які передаються відразу після пакету 304А, 304В пілотних тонів кожного часового інтервалу 302А, 302В напівперіоду. МАС може включати в себе до 64 кодових каналів з розширенням спектра, які ортогонально накриваються 64-розрядними кодами Уолша. МАС-канали можуть бути використані для передачі службових сигналів CDMA, таких як керування потужністю, керування швидкістю передачі даних і т. п. Дані можуть передаватися в 17 частини 308А, 308В, що залишилися, першого часового інтервалу 302А напівперіоду і частини 308С, 308D, що залишилися, другого часового інтервалу 302В напівперіоду. У одному варіанті здійснення гібридної системи зв'язку чотири OFDM-символи можуть "проколюватися" в частині даних часового інтервалу 302. Це дає в результаті нульовий OFDM-символ 308А на початку першого часового інтервалу 302А напівперіоду, перший OFDM-символ 308В в кінці першого часового інтервалу 302А напівперіоду, другий OFDM-символ 308С на початку другого часового інтервалу 302В напівперіоду, і третій OFDM-символ в кінці другого часового інтервалу 302В напівперіоду. У цьому прикладі кожний OFDM-символ має 400 елементарних сигналів. Циклічний префікс 310 займає 80 елементарних сигналів, залишаючи 320 елементарних сигналів для передачі даних і пілотних тонів. 320 елементарних сигналів перетворюються на 320 рівновіддалених ортогональних тонів по частотному діапазону. Оскільки на тони на краях частотного діапазону можуть впливати перешкоди по сусідньому каналу (АСІ), можна ухвалити рішення не передавати дані на цих тонах. Замість цього, краї частотного діапазону, що згадуються як "захисні діапазони", можуть бути використані для передачі "пілотних тонів" і "захисних тонів". Тони, на які не впливають АСІ, типово використовуються для передачі символів модуляції з пілотними тонами, що розміщуються в проміжках. Захисні тони і пілотні тони модулюються відомими даними. У залежності від варіанта застосування захисні тони і пілотні тони можуть бути однаковими або розрізнюватися. На Фіг.4 показана ця концептуальна блоксхема, що ілюструє функціональні можливості OFDM-демодулятора в приймальному пристрої гібридної системи зв'язку з множинним доступом. OFDM-демодулятор 402 може бути інтегрований в об'єкт обробки або розподілений по будь-якому числу блоків обробки в приймальному пристрої. Блок (або блоки) обробки може включати в себе мікропроцесор, процесор цифрових сигналів (DSP) або будь-який інший заснований на апаратних засобах або програмному забезпечення блок (або блоки) обробки. Альтернативно, OFDMдемодулятор 402 може бути окремим блоком обробки, наприклад, мікропроцесором, DSP, програмованою логікою, спеціалізованими апаратними засобами або будь-яким іншим блоком, який забезпечує обробку інформації. OFDM-демодулятор 402 може включати в себе блок дискретного перетворення Фур'є (DFT) 404, який може використовуватися для обробки OFDM-символів. Блок DFT 402 може використовуватися для перетворення OFDM-символу з часової області в частотну область. Вихідний сигнал блока DFT 404 може подаватися в фільтр 406 пілотних тонів послідовним способом. Фільтр 406 пілотних тонів може бути реалізований як проріджувач для вибору пілотних тонів. Проріджувач також може вибирати всі захисні тони. Сигналізація від фільтра 406 пілотних тонів в фільтр 407 тонів даних може бути використана для вказівки, коли фільтр 407 тонів даних повинен передавати дані з блока 88328 18 DFT 404 в блок 410 зворотного перетворення сигналів. Блок 410 зворотного перетворення сигналів ухвалює м'яке рішення відносно символу модуляції в сигнальній сукупності, найбільш ймовірно переданого в тоні даних. Це рішення засноване на даних, що приймаються, і оцінці частотної характеристики каналу, що надається блоком 408 оцінки каналу. Блок 408 оцінки каналу може оцінювати частотну характеристику каналу з пілотних тонів за допомогою процедури оцінки каналу за методом найменших квадратів або будь-якої іншої належної процедури. Блок 408 оцінки каналу може бути реалізований за допомогою блока зворотного дискретного перетворення Фур'є (IDFT) 412. Блок IDFT 412 перетворює пілотні тони з частотної області в оцінку імпульсної характеристики каналу довжиною Р вибірок у часовій області, де Р - число пілотних тонів в OFDM-символі. Частотна характеристика каналу потім може бути оцінена для всіх тонів з оцінки імпульсної характеристики каналу за допомогою процесу інтерполяції, реалізованого за допомогою блока DFT 414. Число вибірок, що використовуються блоком DFT 414 для обчислення оцінки каналу, може бути зменшене, якщо фактична імпульсна характеристика каналу менше РТ, де 1/Т дорівнює частоті проходження елементарних сигналів OFDM-символу. У цьому випадку частотна характеристика каналу може бути оцінена з L вибірок, де LT дорівнює тривалості імпульсної характеристики каналу. Термін L, загалом, згадується як "розкид затримок" імпульсної характеристики каналу. Оцінка каналу може бути поліпшена за допомогою усереднення за часом оцінок каналу для всіх OFDM-символів в будь-якому даному часовому інтервалі. У прикладі, описаному на Фіг.3, чотири оцінки каналу з чотирьох ODFM-символів можуть бути усереднені за часом. У ідеалі неказуальний симетричний фільтр повинен бути використаний для усереднення за часом оцінок каналу для чотирьох ODFM-символів. Як приклад, оцінка каналу для першого OFDM-символу 308В може бути обчислена за допомогою усереднення оцінок каналу для нульового, першого і другого OFDM-символів 308А, 308В, 308С. Аналогічно, оцінка каналу для другого OFDM-символу 308С може бути обчислена за допомогою усереднення першого, другого і третього OFDM-символів 308В, 308С, 308D. Цей підхід мінімізує зміщення оцінки каналу, яке викликається варіацією каналу, що вводиться доплерівським ефектом. Однак, для нульового і третього OFDM-символів 308А, 308D це неможливо, оскільки сусідні часові інтервали можуть містити CDMA-сигнали. Отже, неказуальний фільтр не може бути застосований до нульового і третього OFDM-символів 308А, 308D. Замість цього оцінка каналу для нульового OFDMсимволу 308А може бути обчислена за допомогою процесу зваженого усереднення між нульовим і першим OFDM-символами 308А, 308В, а оцінка каналу для третього OFDM-символу 308D може бути обчислена за допомогою процесу зваженого усереднення між другим і третім OFDM-символами 308С, 308D. Альтернативно, оцінка каналу для 19 нульового OFDM-символу 308А може бути обчислена за допомогою процесу зваженого усереднення між нульовим, першим і другим OFDMсимволами 308А, 308В, 308С, а оцінка каналу для третього OFDM-символу 308D у часовому інтервалі може бути обчислена за допомогою процесу зваженого усереднення між першим, другим і третім OFDM-символами 308В, 308С, 308D. Другий підхід, проте, може викликати істотний зсув оцінки каналу при високих швидкостях мобільних пристроїв. У будь-якому випадку, оцінки каналу для першого і другого OFDM-символів 308В, 308С у часовому інтервалі повинні бути більш точними, ніж оцінки каналу для нульового і третього OFDMсимволів 308а, 308d в тому ж часовому інтервалі. У варіантах застосування з множиною антен, які використовують методи об'єднання рознесених сигналів, послідовність м'яких рішень може бути сформована для кожної антени. М'які рішення для будь-якого даного тону (k) можуть бути об'єднані методом оптимального об'єднання (MRC) до подачі в модуль обчислення LLR. Метод MRC масштабує кожне м'яке рішення для даного тону за допомогою 1 / s(m)2 для m-тої антени, де ефективна eff ,k дисперсія шуму ( s(m)2 ) визначається наступним eff ,k рівнянням: s(m)2 = s(m)2 + s(m)2 (1), eff ,k D,k k де: s(m)2 - середньоквадратична помилка D,k (MSE) оцінки каналу для k-того тону, прийнятого за допомогою m-тої антени; і (m)2 s - дисперсія шуму k-того тону, прийнятоk го за допомогою m-тої антени. Фіг.5 - концептуальна блок-схема, що ілюструє функціональні можливості OFDM-демодулятора в приймальному пристрої з двома антенами гібридної системи зв'язку з множинним доступом. OFDMдемодулятор 502 може бути реалізований в окремому блоці обробки, розподілений по декількох блоках або інтегрований в інший блок приймального пристрою таким же чином, як і OFDMмодулятор, описаний в зв'язку з Фіг.4. OFDMдемодулятор 502 показаний з двома каналами 502А, 502В демодуляції, по одному на кожну антену, але може бути реалізований з будь-яким числом каналів демодуляції в залежності від числа антен в приймальному пристрої. У цьому прикладі блок 504А, 504В оцінки дисперсії шуму в кожному каналі 502А, 502В демодуляції, відповідно, оцінює ефективну дисперсію шуму s(m)2 для кожного eff ,k тону. М'які рішення, що формуються кожним блоком 410А, 410В зворотного перетворення сигналів, видаються в перетворювач 506A, 506В масштабу, де вони масштабуються за допомогою 1 / s(m)2 eff ,k перед об'єднанням з іншими масштабованими м'якими рішеннями за допомогою суматора 508. На Фіг.6 показана графічна ілюстрація OFDMсимволу в частотній області. Як описано вище в 88328 20 зв'язку з Фіг.3, кожний OFDM-символ може включати в себе захисні діапазони 602А, 602В, що містять тільки пілотні і захисні тони. Тони, на які не впливають АСІ, типово використовуються для передачі символів модуляції з розміщуваними в проміжках пілотними тонами; проте, тон, на який не впливають АСІ, все ж може мати оцінку каналу, на яку впливають АСІ. Це зумовлене тим, що оцінка каналу обчислюється з інтерполяції декількох пілотних тонів, і в деяких випадках ці пілотні тони можуть знаходитися в області захисних діапазонів. Ці тони за межами областей захисних діапазонів, на оцінку каналу яких впливають АСІ, а також тони в областях захисних діапазонів згадуються як "примежові тони". Ці тони можуть виявлятися в примежових зонах 604А, 604В частотного діапазону для OFDM-символу. Інші тони з оцінками каналу, на які не впливають АСІ, згадуються як "внутрішньосмугові тони" і можуть виявлятися у внутрішньосмугової області 606 OFDM-символу. На Фіг.7 показана концептуальна блок-схема, що ілюструє функціональні можливості блока оцінки каналу, який забезпечує обчислення ефективної дисперсії шуму для відповідної антени. Блок 504 оцінки дисперсії шуму може бути використаний для виконання цього обчислення. Блок оцінки 504 дисперсії шуму може бути реалізований як частина блока 408 оцінки каналу, може бути окремим блоком, може бути реалізований як частина іншого блока обробки в приймальному пристрої або його функціональні засоби можуть бути розподілені по будь-якому числу блоків обробки в приймальному пристрої. Блок 504 оцінки дисперсії шуму може включати блок 702 внутрішньосмугової оцінки, призначений для обчислення ефективної дисперсії шуму внутрішньосмугових тонів, і блок 704 примежової оцінки, призначений для обчислення ефективної дисперсії шуму примежових тонів. Вихідний сигнал блока 702 і вихідний сигнал блока 704 подаються в мультиплексор (MUX) 703 або комутатор. Вихідний сигнал з MUX 703 потім подається в перетворювач 506 масштабу. Ефективна дисперсія шуму внутрішньосмугових тонів може бути обчислена з внутрішньосмугових пілотних тонів і оцінок каналу для внутрішньосмугових пілотних тонів. Ефективна дисперсія шуму примежових тонів може бути обчислена з примежових пілотних тонів і оцінок каналу для примежових пілотних тонів. Точність ефективної дисперсії шуму примежових тонів може бути також підвищена за рахунок використання тонів захисного діапазону. Нижче описана робота блока внутрішньосмугової оцінки. Внутрішньосмугові тони - це тони, для яких MSE оцінок каналу пов'язані з дисперсією шуму тонів наступним рівнянням: 2 L 3 s(m)2 (n) » å c n,l s(m)2 (2), D P l= 0 де c n,l - усереднені за часом вагові коефіцієнти оцінки характеристик каналу n-ного OFDMсимволу, а s(m)2 - дисперсія шуму тонів, що приймаються за допомогою m-тої антени, на які не впливають АСІ. Індекс тону, або підрядковий ін 21 88328 декс k, може бути опущений, оскільки дисперсія шуму може передбачатися однаковою для всіх внутрішньосмугових тонів. Таким чином, ефективна дисперсія шуму пов'язана з дисперсією шуму наступним рівнянням: æ L 3 2ö (m)2 (n) = ç 1+ å cn,l ÷s(m)2 s (3). eff ç P ÷ l= 0 è ø Дисперсія шуму s(m)2 може бути обчислена і масштабована за допомогою рівняння (3), щоб сформувати ефективну дисперсію шуму s(m)2 (n) . eff Набір внутрішньосмугових пілотних тонів може бути заданий як А={k;-(Р-G)/2
