Відображення передачі підтвердження висхідної лінії зв’язку на основі блоків віртуальних ресурсів низхідної лінії зв’язку

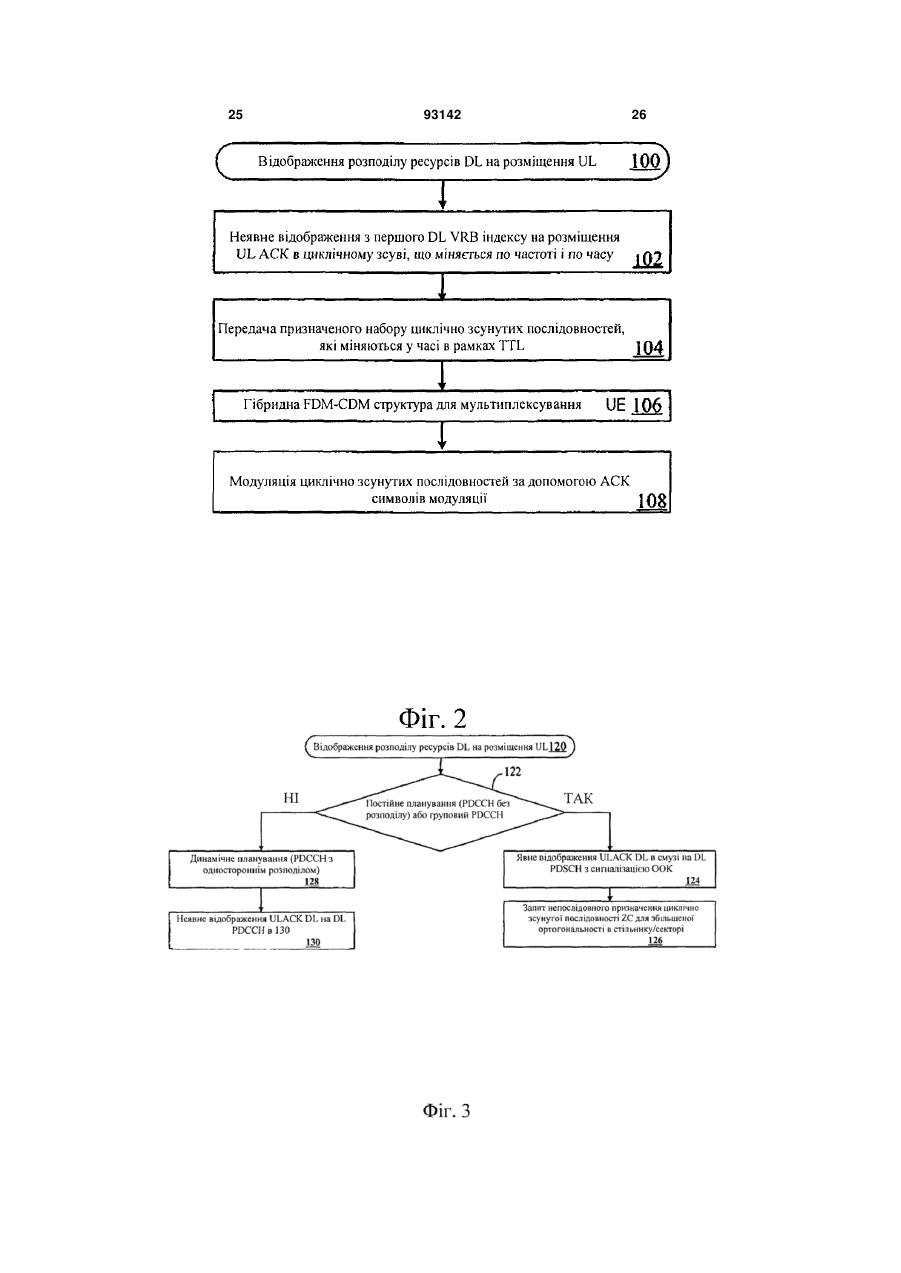

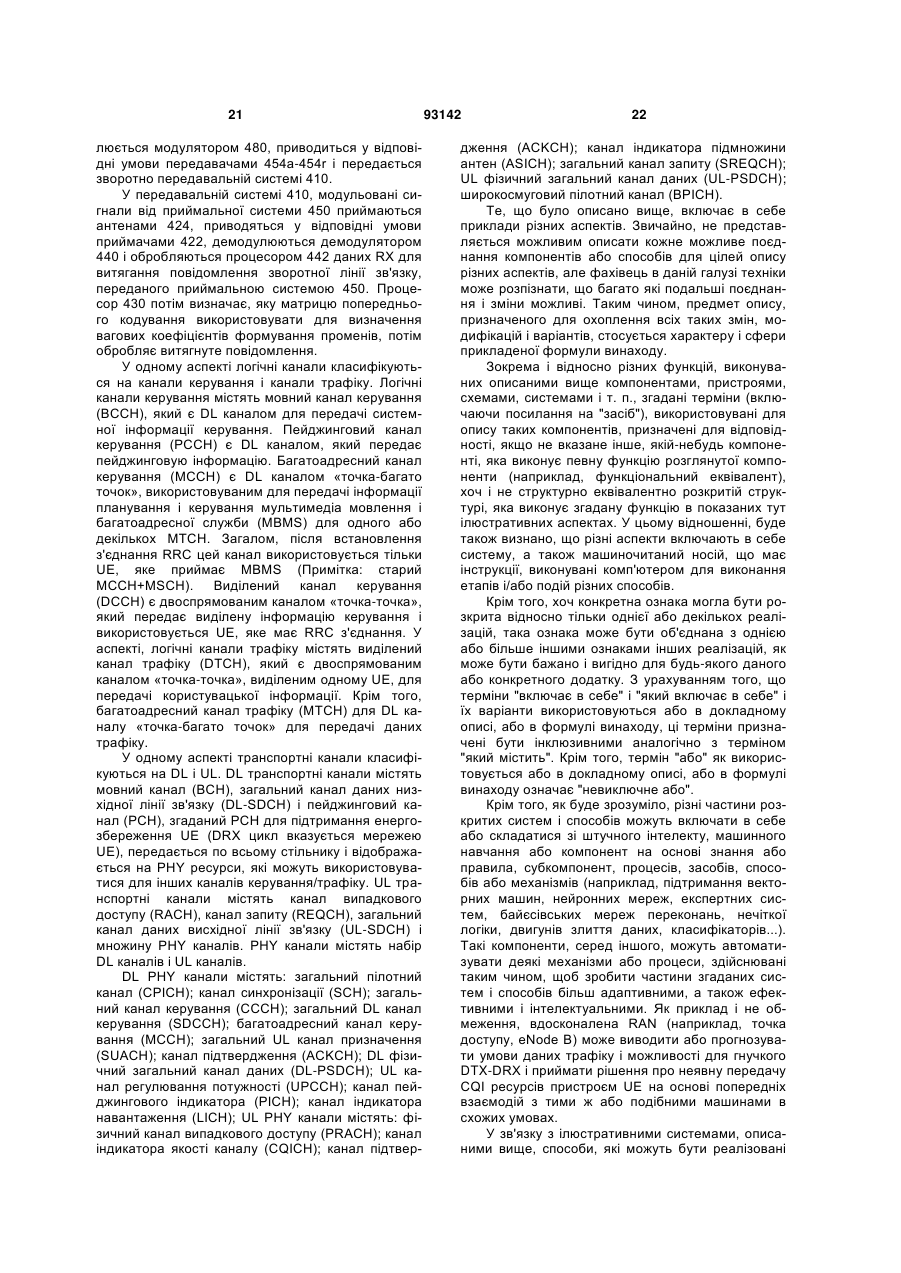

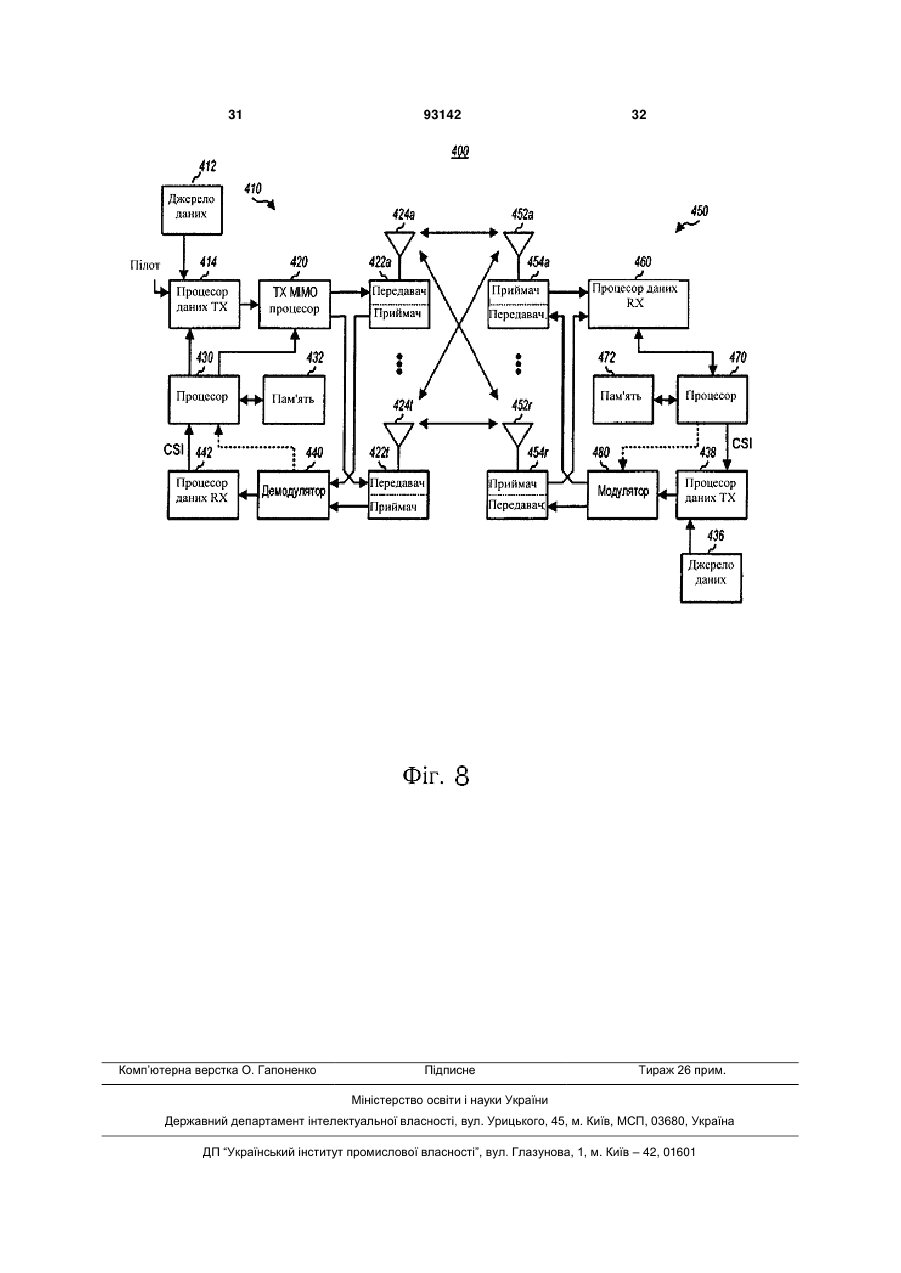

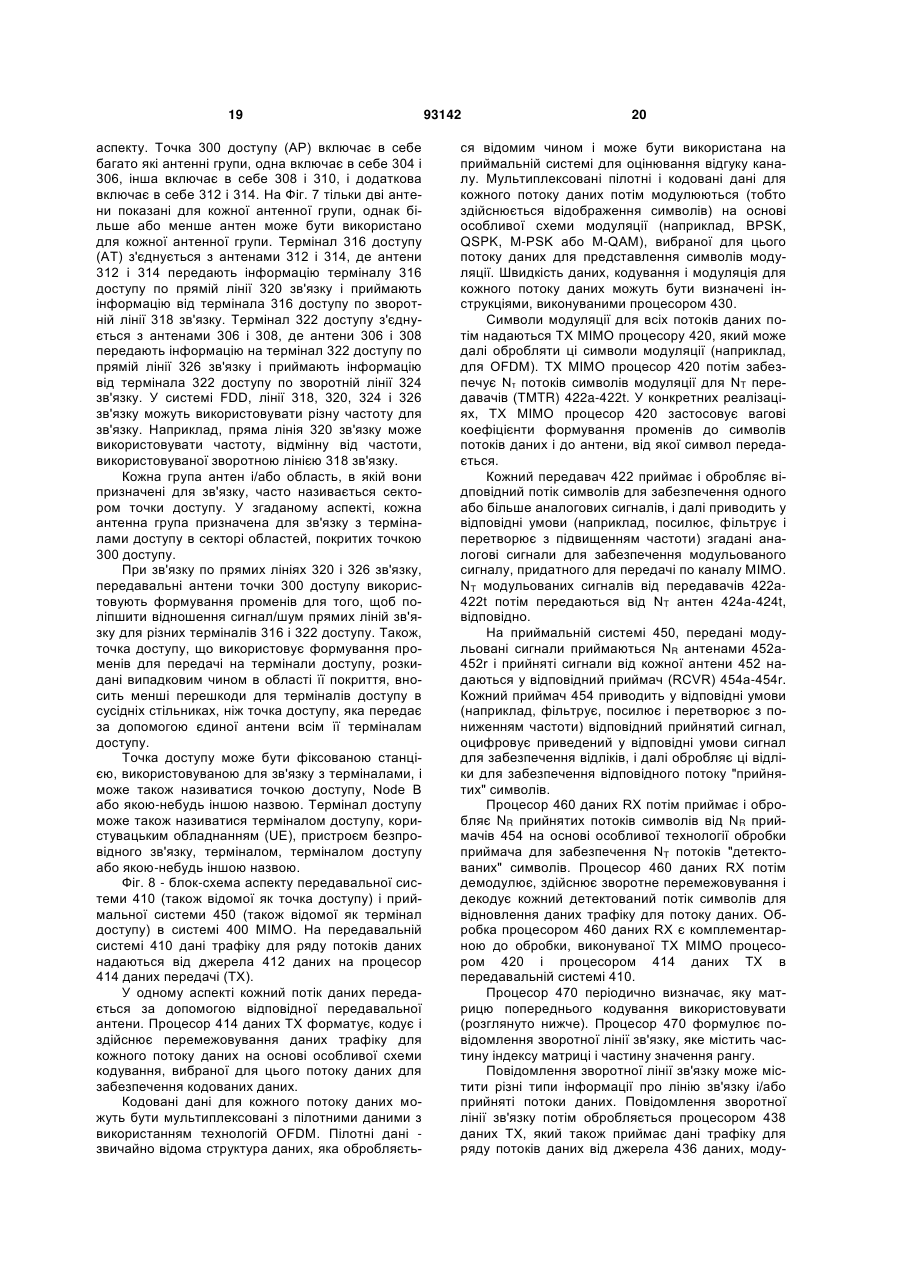

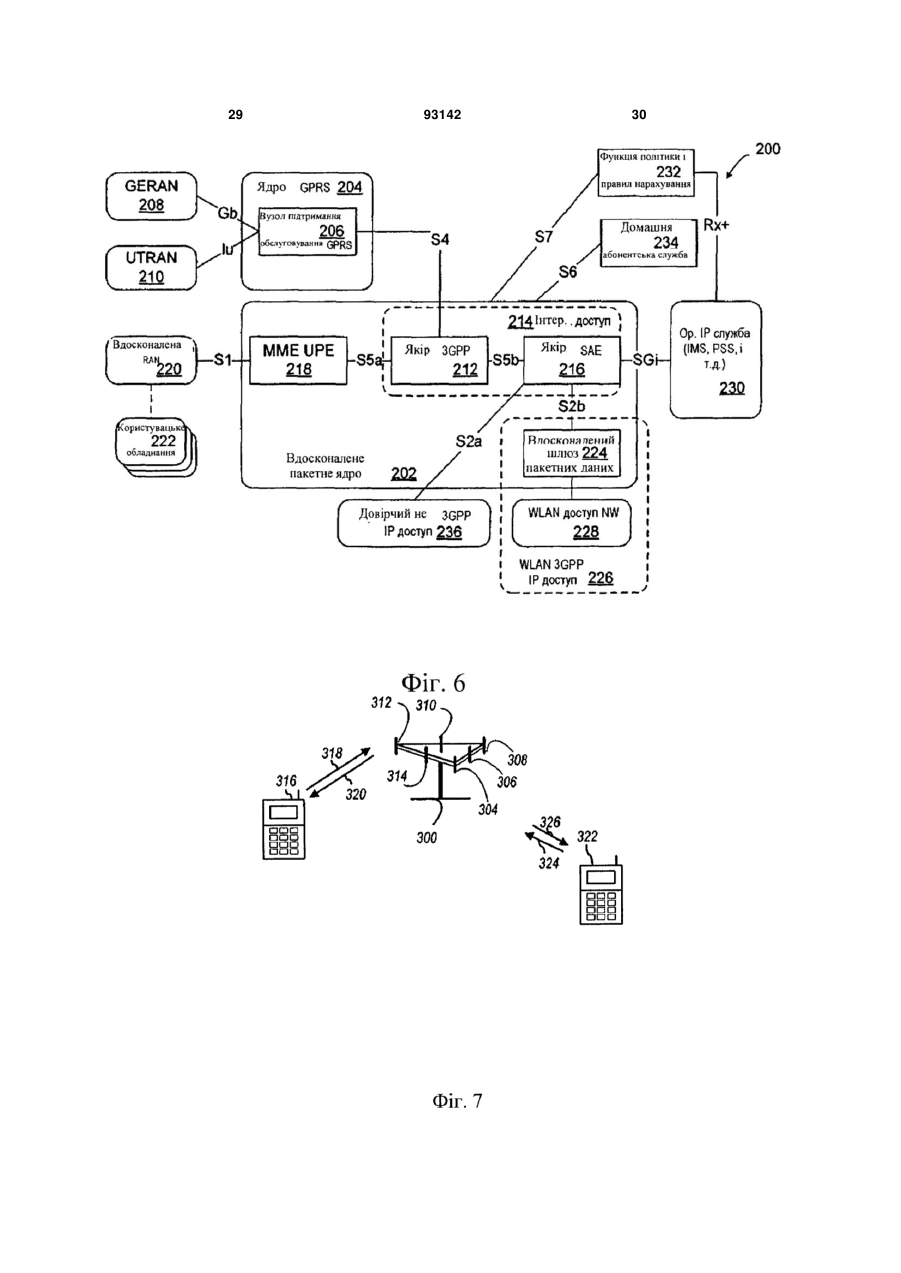

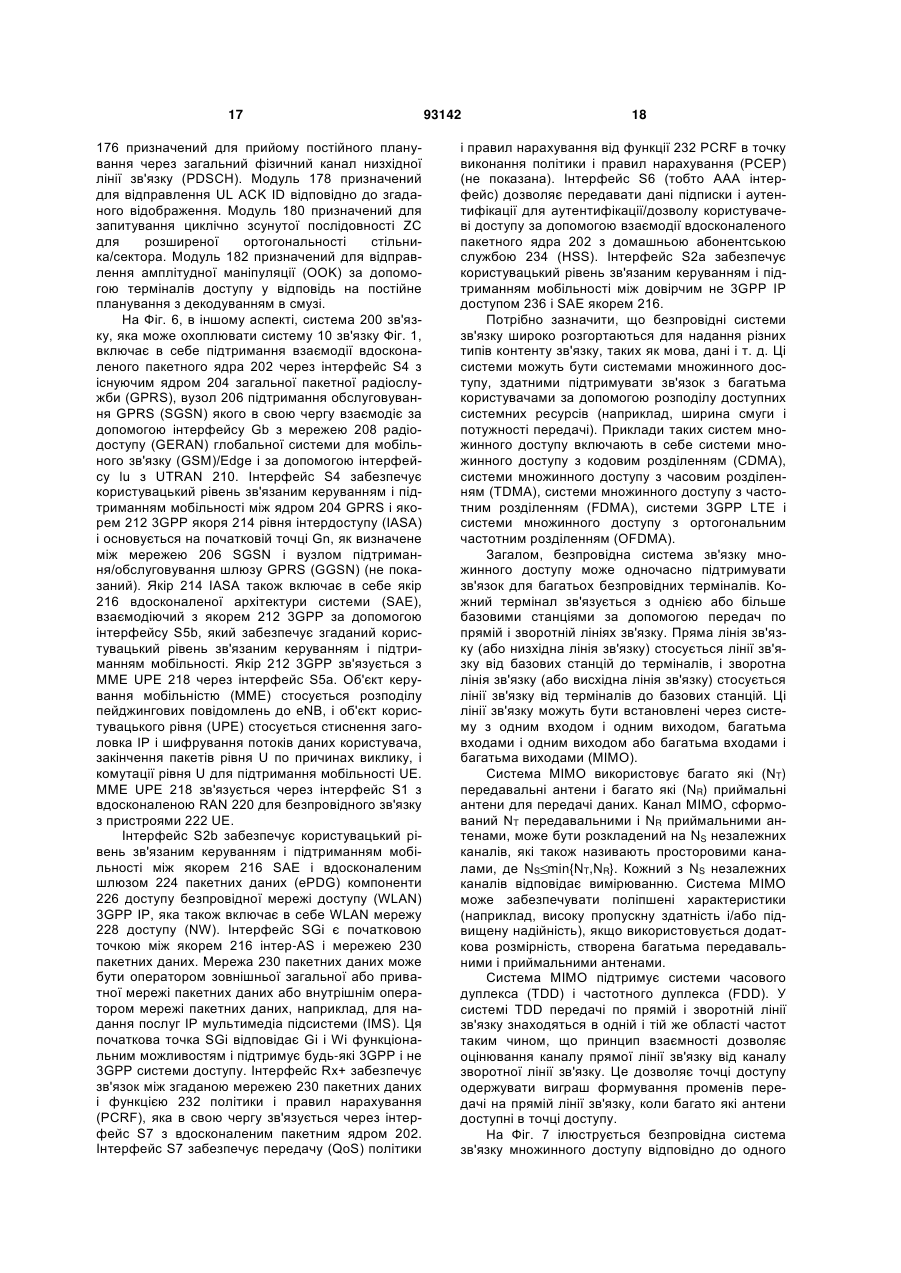

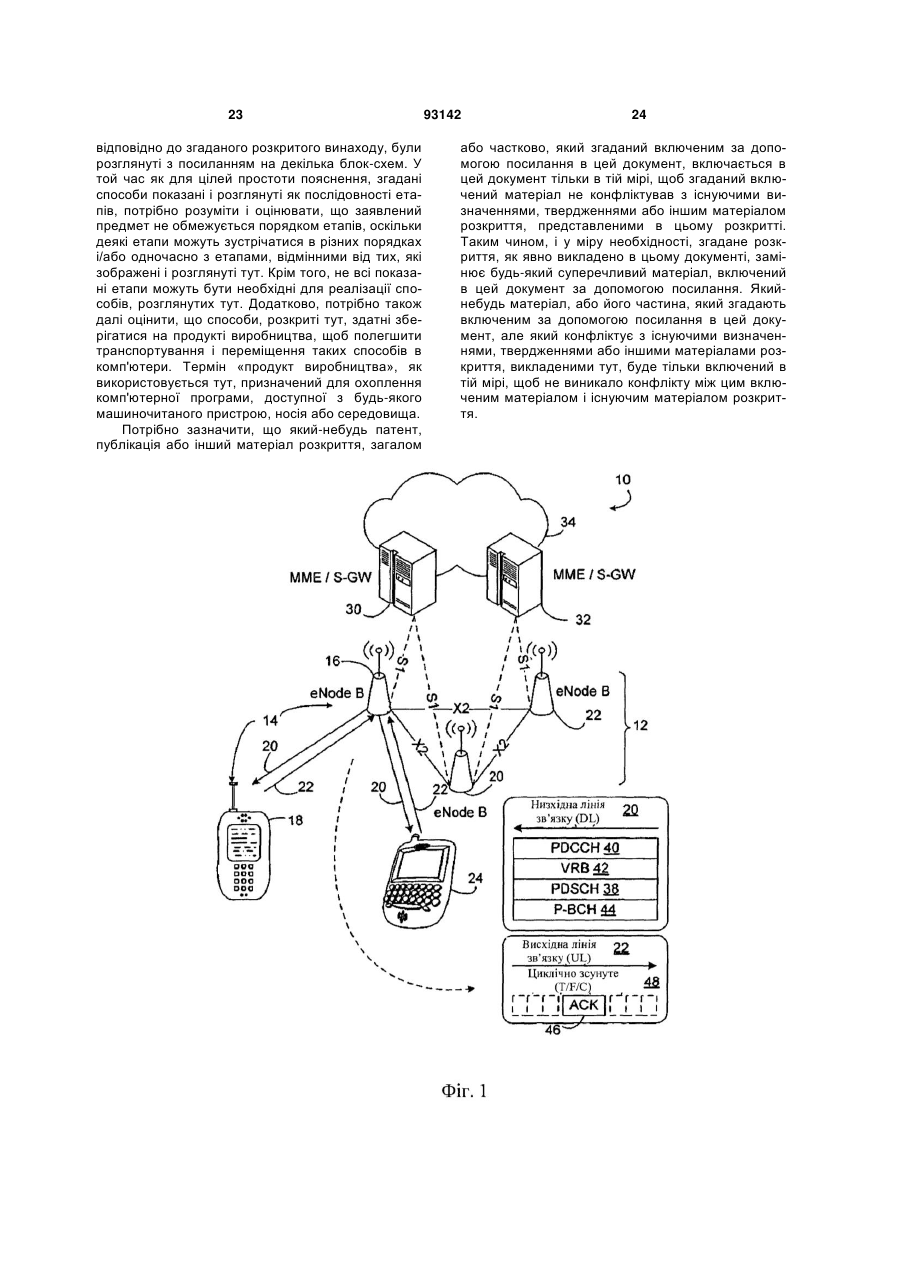

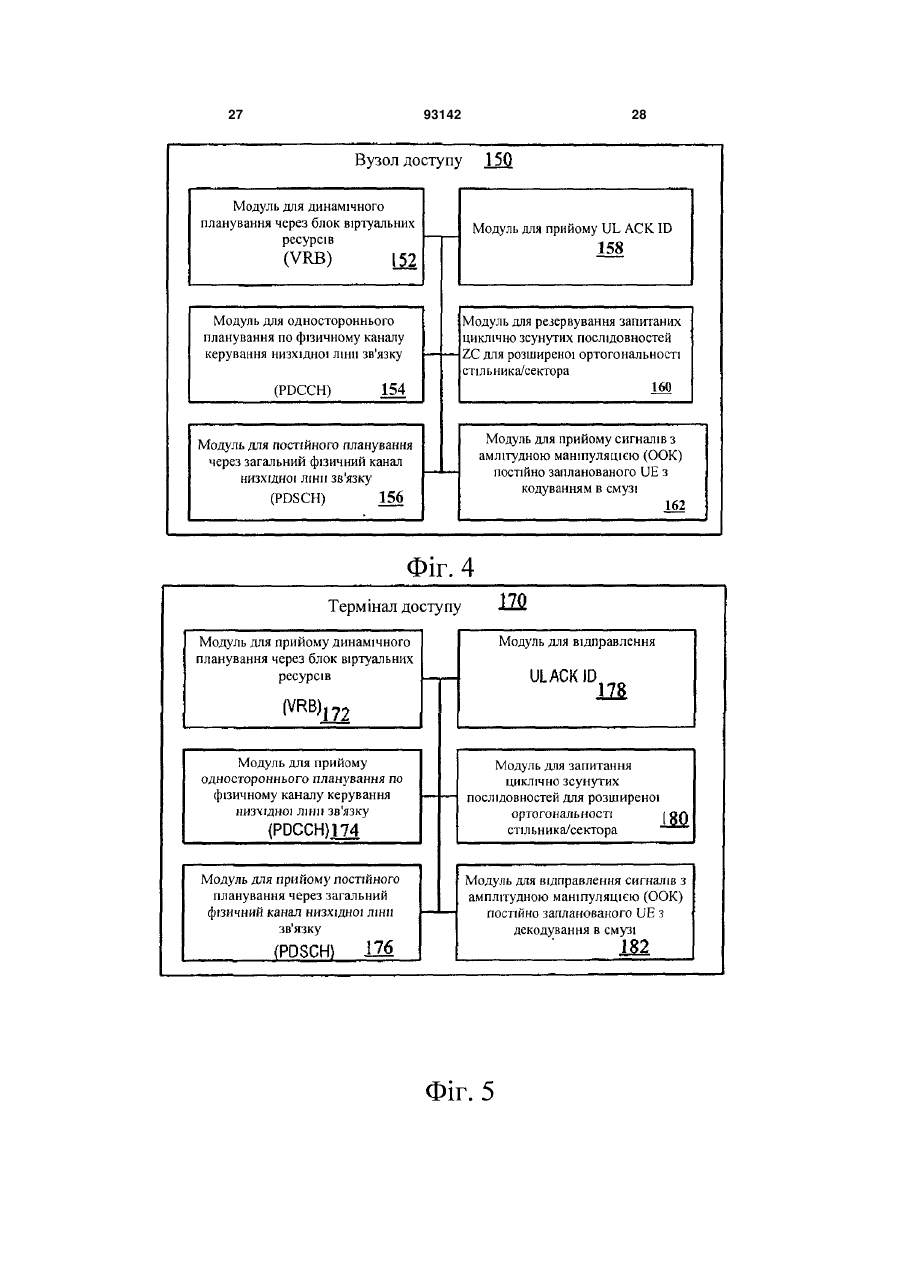

1. Спосіб для відображення розміщення підтвердження (АСК) висхідної лінії зв'язку (UL) користувацького обладнання (UE) на основі розподілення ресурсів низхідної лінії зв'язку (DL) у безпровідній системі зв'язку з пакетами даних, який включає: динамічне планування UE за допомогою розподілення ресурсів щонайменше одного DL блока віртуальних ресурсів (VRB), і прийом ідентифікатора (ID) UL АСК, який неявно відображається на відповідну циклічно зсунуту послідовність для динамічно запланованого UE. 2. Спосіб за п. 1, в якому неявне відображення містить відображення першого з множини призначених розподілів ресурсів VRB в один UL АСК ID. 3. Спосіб за п. 1, який додатково включає: постійне планування UE без розподілення фізичного каналу керування низхідної лінії зв'язку (PDCCH), і явне кодування UL АСК ID для UE в смузі в DL спільному фізичному каналі низхідної лінії зв'язку (PDSCH). 4. Спосіб за п. 3, який додатково включає прийом сигналу з амплітудною маніпуляцією (ООК) від UE у відповідь на кодування в смузі в PDSCH. 5. Спосіб за п. 3, який додатково включає динамічне планування UE за допомогою однобічного розподілення PDCCH, і 2 (19) 1 3 ресурсів низхідної лінії зв'язку (DL) у безпровідній системі зв'язку з пакетами даних, який містить: компоненту планування для динамічного планування UE за допомогою розподілення ресурсів щонайменше одного DL блока віртуальних ресурсів (VRB), і компоненту прийому для прийому ідентифікатора (ID) UL АСК, який неявно відображається на відповідну циклічно зсунуту послідовність для динамічно запланованого UE. 10. Пристрій за п. 9, в якому компонента планування неявно відображає перший з множини призначених розподілів ресурсів VRB на один UL АСК ID. 11. Пристрій за п. 9, який додатково містить компоненту планування для постійного планування UE без розподілення фізичного каналу керування низхідної лінії зв'язку (PDCCH), і явного кодування UL АСК ID для UE в смузі в DL спільному фізичному каналі низхідної лінії зв'язку (PDSCH). 12. Пристрій за п. 11, який додатково містить компоненту прийому, конфігуровану приймати сигнал з амплітудною маніпуляцією (ООК) від UE у відповідь на кодування в смузі в PDSCH. 13. Пристрій за п. 11, який додатково містить компоненту планування для динамічного планування UE за допомогою однобічного розподілення PDCCH і неявного відображення UL АСК ID відповідного PDCCH DL. 14. Спосіб для користувацького обладнання (UE) для інтерпретування відображення розміщення підтвердження (АСК) висхідної лінії зв'язку (UL) на основі розподілення ресурсів низхідної лінії зв'язку (DL) від вузла доступу в безпровідній системі зв'язку з пакетами даних, який включає: прийом динамічного планування для UE за допомогою розподілення ресурсів щонайменше одного DL блока віртуальних ресурсів (VRB) від вузла доступу, і відправлення ідентифікатора (ID) UL АСК, який неявно відображається на відповідну циклічно зсунуту послідовність для динамічно запланованого UE. 15. Спосіб за п. 14, в якому неявне відображення містить відображення першого з множини призначених розподілів ресурсів VRB на один UL АСК ID. 16. Спосіб за п. 14, який додатково включає: прийом постійного планування без розподілення фізичного каналу керування низхідної лінії зв'язку (PDCCH), і явне декодування UL АСК ID для UE в смузі в DL спільному фізичному каналі низхідної лінії зв'язку (PDSCH). 17. Спосіб за п. 16, який додатково включає відправлення сигналу з амплітудною маніпуляцією (ООК) від UE у відповідь на кодування в смузі в PDSCH. 18. Спосіб за п. 16, який додатково включає прийом динамічного планування за допомогою однобічного розподілення PDCCH, і неявне відображення UL АСК ID, відповідного DL PDCCH. 19. Щонайменше один процесор для користувацького обладнання (UE) для інтерпретування відображення розміщення підтвердження (АСК) ви 93142 4 східної лінії зв'язку (UL) на основі розподілення ресурсів низхідної лінії зв'язку (DL) від вузла доступу в безпровідній системі зв'язку з пакетами даних, який містить: перший модуль для прийому динамічного планування за допомогою розподілення ресурсів щонайменше одного DL блока віртуальних ресурсів (VRB) від вузла доступу, і другий модуль для відправлення ідентифікатора (ID) UL АСК, який неявно відображається на відповідну циклічно зсунуту послідовність для динамічно запланованого UE. 20. Машиночитаний носій, який містить програму для користувацького обладнання (UE) для інтерпретування відображення розміщення підтвердження (АСК) висхідної лінії зв'язку (UL) на основі розподілення ресурсів низхідної лінії зв'язку (DL) від вузла доступу в безпровідній системі зв'язку з пакетами даних, причому програма включає: перший набір кодів для забезпечення виконання комп'ютером прийому динамічного планування UE за допомогою розподілення ресурсів щонайменше одного DL блока віртуальних ресурсів (VRB) від вузла доступу, і другий набір кодів для забезпечення виконання комп'ютером відправлення ідентифікатора (ID) UL АСК, який неявно відображається на відповідну циклічно зсунуту послідовність для динамічно запланованого UE. 21. Пристрій для користувацького обладнання (UE) для інтерпретування відображення розміщення підтвердження (АСК) висхідної лінії зв'язку (UL) на основі розподілення ресурсів низхідної лінії зв'язку (DL) від вузла доступу в безпровідній системі зв'язку з пакетами даних, який містить: засіб для прийому динамічного планування за допомогою розподілення ресурсів щонайменше одного DL блока віртуальних ресурсів (VRB) від вузла доступу, і засіб для відправлення ідентифікатора (ID) UL АСК, який неявно відображається на відповідну циклічно зсунуту послідовність для динамічно запланованого UE. 22. Пристрій для користувацького обладнання (UE) для інтерпретування відображення розміщення підтвердження (АСК) висхідної лінії зв'язку (UL) на основі розподілення ресурсів низхідної лінії зв'язку (DL) від вузла доступу в безпровідній системі зв'язку з пакетами даних, який містить: компоненту відображення для прийому динамічного планування за допомогою розподілення ресурсів щонайменше одного DL блока віртуальних ресурсів (VRB) від вузла доступу, і компоненту передачі для відправлення ідентифікатора (ID) UL АСК, який неявно відображається на відповідну циклічно зсунуту послідовність для динамічно запланованого UE. 23. Пристрій за п. 22, в якому компонента відображення неявно відображає перший з множини призначених розподілів ресурсів VRB на один UL АСК ID. 24. Пристрій за п. 22, який додатково містить компоненту відображення, яка приймає постійне планування без розподілення фізичного каналу керування низхідної лінії зв'язку (PDCCH), і яка явно 5 93142 6 декодує UL АСК ID для UE в смузі в DL спільному фізичному каналі низхідної лінії зв'язку (PDSCH). 25. Пристрій за п. 24, який додатково містить компоненту передачі, конфігуровану відправляти сигнал з амплітудною маніпуляцією (ООК) від UE у відповідь на декодування в смузі в PDSCH. 26. Пристрій за п. 24, який додатково містить компоненту відображення, яка приймає динамічне планування за допомогою однобічного розподілення PDCCH, і яка неявно відображає UL АСК ID, відповідного DL PDCCH. Дана заявка на патент вимагає пріоритет попередньої заявки № 60/886,889, озаглавленої "Reduced ACK Overhead for Orthogonal Systems", поданої 26 січня 2007 року, і попередньої заявки № 60/888,233, озаглавленої "Mapping of UL ACK Transmission Based Upon DL VRBS", поданої 5 лютого 2007 року, які переуступлені правонаступнику даної заявки і цим явно включені в цей документ за допомогою посилання. Галузь техніки, до якої належить винахід Ілюстративні і необмежувальні аспекти, описані тут, стосуються загалом безпровідних систем зв'язку, способів, комп'ютерних програмних продуктів і пристроїв і, більш конкретно, технологій для забезпечення частотної, часової і кодової синхронізації висхідної лінії зв'язку користувацького обладнання. Рівень техніки Безпровідні системи зв'язку широко розгортаються для надання різних типів комунікаційного контенту, таких як мова, дані і т. п. Ці системи можуть бути системами множинного доступу, здатними підтримувати зв'язок з багатьма користувачами за допомогою розподілу доступних системних ресурсів (наприклад, смуга частот і потужність передачі). Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим розділенням (TDMA), системи множинного доступу з частотним розділенням (FDMA) і системи множинного доступу з ортогональним частотним розділенням (OFDMA). Звичайно безпровідні системи зв'язку множинного доступу можуть одночасно підтримувати зв'язок з багатьма безпровідними терміналами. Кожний термінал зв'язується з однією або більше базовими станціями за допомогою передач по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) стосується лінії зв'язку від базових станцій до терміналів, і зворотна лінія зв'язку (або висхідна лінія зв'язку) стосується лінії зв'язку від терміналів до базових станцій. Ця лінія зв'язку може встановлюватися через систему з одним входом і одним виходом, багатьма входами і одним виходом або багатьма входами і багатьма виходами (ΜΙΜΟ). Універсальна система мобільного зв'язку (UMTS) - одна зі стільникових телефонних технологій третього покоління (3G). UTRAN, скорочення для наземної мережі радіодоступу UMTS - збірний термін для станцій Node-B і контролерів радіомережі, які складають мережу радіодоступу UMTS. Ця мережа зв'язку може передавати багато видів трафіку, від трафіку з комутацією каналів в реаль ному часі до трафіку з комутацією пакетів на основі IP. UTRAN забезпечує можливість з'єднань між обладнанням UE (користувацьким обладнанням) і базовою мережею. UTRAN містить базові станції, які називаються Node-B, і контролери радіомережі (RNC). RNC забезпечують функції керування для однієї або більше Node-B. Node-В і RNC можуть бути одним і тим же пристроєм, хоч в звичайній реалізації окремий RNC розміщується в центрі зв'язку, обслуговуючи багато які Node-B. Незважаючи на той факт, що вони не повинні бути фізично розділеними, між ними існує логічний інтерфейс, відомий як Iub. RNC і відповідні Node-B називаються підсистемою радіомережі (RNS). У UTRAN можуть бути присутніми більше ніж один RNC. 3GPP LTE (довготривале удосконалення) - назва, дана проекту в рамках партнерського проекту третього покоління (3GPP) для поліпшення стандарту UMTS мобільних телефонів для відповідності майбутнім вимогам. Цілі включають в себе поліпшення ефективності, зниження витрат, поліпшення служб, використання можливостей по використанню нових ділянок спектра і кращу інтеграція з іншими відкритими стандартами. Проект LTE не є стандартом, але він буде в результаті новим вдосконаленим релізом 8 стандарту UMTS, включаючи в себе основні або повні розширення і модифікації системи UMTS. У більшості ортогональних систем з автоматичним повторенням (ARQ), підтвердження (ACK) висхідної лінії зв'язку (UL) - неявно відображається на відповідні часові/частотні/кодові ресурси залежно від розміщення пакетів низхідної лінії зв'язку у часі/частоті/коді. Відображення «один до одного» звичайно зв'язується з кожним мінімальним розподілом або блоком віртуальних ресурсів (VRB), з кожним пакетом, що містить багато які VRB. Це має на увазі, що для кожного пакета користувацьке обладнання (UE) має декілька ACK, доступних для передачі (резервовані ресурси), один відповідний кожному VRB, що міститься в пакеті. Це може вести до великих накладних витрат, особливо, коли пакети охоплюють багато які VRB. Наприклад, з одним циклічним зсувом в попередньо призначеному блоці (PRB) фізичних ресурсів UL на DL VRB. Розглядаючи шість ACK на UL PRB, накладні витрати на DL можуть становити 16,66%. Було запропоновано, що один циклічний зсув і об'єднання блоків ресурсів може бути неявно відображено на фізичний канал керування низхідної лінії зв'язку (PDCCH). Таким чином, накладні витрати UL визначалися б числом призначень DL, що спричинило б 16,66% для 1,25 МГц і 4% для більш широких смуг в передбаченні (4, 18, 16) DL 7 PDCCH для (5, 10, 20) МГц. Однак цей підхід пропонує, що кожний пакет повинен плануватися, переміщуючи накладні витрати з UL в DL. Цей підхід не придатний для операції з відсутністю керування. Кожний пакет передачі мови по IP-протоколу (VoIP) планувався б PDCCH одностороннім чином. Якби PDCCH був адресований багатьом користувачам за допомогою побітового відображення (наприклад, груповий PDCCH) для VoIP, то цей підхід не працював би. Цей підхід не працює для тривалих призначень, щонайменше, як вважається, не без громіздких змін. Суть винаходу Наступний опис представляє спрощену суть винаходу для того, щоб забезпечити базове розуміння деяких аспектів розкритих аспектів. Цей опис суті винаходу не є вичерпним оглядом і не призначений для визначення ні ключових або важливих елементів, ні опису сфери дії таких аспектів. Його мета - представити деякі концепції описаних ознак в спрощеній формі як попередній опис до більш докладного опису, який представлений далі. Відповідно до одного або більше аспектів і відповідної інформації про них, різні аспекти розглянуті в зв'язку з відображенням розподілу низхідної лінії зв'язку (DL) на розміщення висхідної лінії зв'язку (UL) для підтвердження (ACK). Зокрема, пропонований підхід зменшує накладні витрати, в той час як є адаптовним до ситуацій, в яких конкретне користувацьке обладнання (наприклад, термінали доступу) постійно планується, тоді як інше динамічно планується в рамках системи з комутацією пакетів. У одному аспекті представлений спосіб для відображення розміщення підтвердження (ACK) користувацького обладнання (UE) висхідної лінії зв'язку (UL) на основі розподілу ресурсів низхідної лінії зв'язку (DL) в безпровідній системі зв'язку з пакетами даних. UE динамічно планується за допомогою розподілу ресурсів щонайменше одного блока віртуальних ресурсів (VRB) DL. У відповідь, приймається ідентифікатор (ID) UL ACK, який неявно відображається на відповідну циклічно зсунуту послідовність для динамічно запланованого UE. У іншому аспекті, щонайменше один процесор конфігурується для відображення розміщення підтвердження (ACK) користувацького обладнання (UE) висхідної лінії зв'язку (UL) на основі розподілу ресурсів низхідної лінії зв'язку (DL) в безпровідній системі зв'язку з пакетами даних. Перший модуль динамічно планує UE за допомогою розподілу ресурсів щонайменше одного блока віртуальних ресурсів (VRB) DL. Другий модуль приймає ідентифікатор (ID) UL ACK, який неявно відображається на відповідну циклічно зсунуту послідовність для динамічно запланованого UE. У додатковому аспекті, комп'ютерний програмний продукт має машиночитаний носій для відображення розміщення підтвердження (ACK) користувацького обладнання (UE) висхідної лінії зв'язку (UL) на основі розподілу ресурсів низхідної лінії зв'язку (DL) в безпровідній системі зв'язку з пакетами даних. Перший набір кодів спонукає комп'ютер для динамічного планування UE за допомогою 93142 8 розподілу ресурсів щонайменше одного блока віртуальних ресурсів (VRB) DL. Другий набір кодів спонукає комп'ютер для прийому ідентифікатора (ID) UL ACK, який неявно відображається на відповідну циклічно зсунуту послідовність для динамічно запланованого UE. У ще одному аспекті пристрій відображає розміщення підтвердження (ACK) користувацького обладнання (UE) висхідної лінії зв'язку (UL) на основі розподілу ресурсів низхідної лінії зв'язку (DL) в безпровідній системі зв'язку з пакетами даних. Засіб динамічно планує UE за допомогою розподілу ресурсів щонайменше одного блока віртуальних ресурсів (VRB) DL. Інший засіб приймає ідентифікатор (ID) UL ACK, який неявно відображається на відповідну циклічно зсунуту послідовність для динамічно запланованого UE. У ще одному аспекті, пристрій відображає розміщення підтвердження (ACK) користувацького обладнання (UE) висхідної лінії зв'язку (UL) на основі розподілу ресурсів низхідної лінії зв'язку (DL) в безпровідній системі зв'язку з пакетами даних. Компонента планування динамічно планує UE за допомогою розподілу ресурсів щонайменше одного блока віртуальних ресурсів (VRB) DL. Компонента прийому приймає ідентифікатор (ID) UL ACK, який неявно відображається на відповідну циклічно зсунуту послідовність для динамічно запланованого UE. У іншому аспекті, спосіб передбачає для користувацького обладнання (UE) інтерпретувати відображення розміщення підтвердження (ACK) висхідної лінії зв'язку (UL) на основі розподілу ресурсів низхідної лінії зв'язку (DL) від вузла доступу в безпровідній системі зв'язку з пакетами даних. UE приймає динамічне планування за допомогою розподілу ресурсів щонайменше одного блока віртуальних ресурсів (VRB) DL від вузла доступу. У відповідь динамічно заплановане UE відправляє ідентифікатор (ID) UL ACK, який неявно відображається на відповідну циклічно зсунуту послідовність. У додатковому аспекті, щонайменше один процесор для користувацького обладнання (UE) інтерпретує відображення розміщення підтвердження (ACK) висхідної лінії зв'язку (UL) на основі розподілу ресурсів низхідної лінії зв'язку (DL) від вузла доступу в безпровідній системі зв'язку з пакетами даних. Перший модуль приймає динамічне планування за допомогою розподілу ресурсів щонайменше одного блока віртуальних ресурсів (VRB) DL від вузла доступу. Другий модуль відправляє ідентифікатор (ID) UL ACK, який неявно відображається на відповідну циклічно зсунуту послідовність для динамічно запланованого UE. У ще одному аспекті, комп'ютерний програмний продукт має машиночитаний носій для спонукання користувацького обладнання (UE) інтерпретувати відображення розміщення підтвердження (ACK) висхідної лінії зв'язку (UL) на основі розподілу ресурсів низхідної лінії зв'язку (DL) від вузла доступу в безпровідній системі зв'язку з пакетами даних. Перший набір кодів спонукає комп'ютер приймати динамічне планування обладнання UE за допомогою розподілу ресурсів щонайменше 9 одного блока віртуальних ресурсів (VRB) DL від вузла доступу. Другий набір кодів спонукає комп'ютер відправляти ідентифікатор (ID) UL ACK, який неявно відображається на відповідну циклічно зсунуту послідовність для динамічно запланованого обладнання UE. У ще одному аспекті, передбачений пристрій для користувацького обладнання (UE), щоб інтерпретувати відображення розміщення підтвердження (ACK) висхідної лінії зв'язку (UL) на основі розподілу ресурсів низхідної лінії зв'язку (DL) від вузла доступу в безпровідній системі зв'язку з пакетами даних. Засіб приймає динамічне планування за допомогою розподілу ресурсів щонайменше одного блока віртуальних ресурсів (VRB) DL від вузла доступу. Інший засіб відправляє ідентифікатор (ID) UL ACK, який неявно відображається на відповідну циклічно зсунуту послідовність для динамічно запланованого обладнання UE. У ще одному аспекті, передбачений пристрій для користувацького обладнання (UE), щоб інтерпретувати відображення розміщення підтвердження (ACK) висхідної лінії зв'язку (UL) на основі розподілу ресурсів низхідної лінії зв'язку (DL) від вузла доступу в безпровідній системі зв'язку з пакетами даних. Компонента відображення приймає динамічне планування за допомогою розподілу ресурсів щонайменше одного блока віртуальних ресурсів (VRB) DL від вузла доступу. Компонента передачі відправляє ідентифікатор (ID) UL ACK, який неявно відображається на відповідну циклічно зсунуту послідовність для динамічно запланованого UE. Для досягнення вказаних вище і пов'язаних з ними цілей, один або більше аспектів включають функції, далі в повній мірі описані і особливо відмічені в формулі винаходу. Наступний опис і прикладені креслення викладають в деталях конкретні ілюстративні аспекти і є зразковими для декількох різних шляхів, в яких принципи аспектів можуть бути використані. Інші переваги і нові функції будуть очевидні з наступного докладного опису при розгляді в поєднанні із згаданими кресленнями, і згадані розкриті аспекти призначені для включення всіх таких аспектів і їх еквівалентів. Короткий опис креслень Ознаки, характеристики і переваги даного розкриття будуть більш очевидні з докладного опису, викладеного нижче, при розгляді в поєднанні із згаданими кресленнями, в яких як посилання символи визначають відповідно всюди і причому: на Фіг. 1 показана блок-схема системи зв'язку, яка використовує зменшені накладні витрати для відображення розподілів ресурсів низхідної лінії зв'язку (DL) для розміщень підтвердження (ACK) висхідної лінії зв'язку (UL) як для динамічно, так і для постійно запланованого користувацького обладнання (UE); на Фіг. 2 показана блок-схема способу для неявного відображення на основі блока віртуальних ресурсів (VRB) DL для динамічно запланованих UE; на Фіг. 3 показана блок-схема способу для неявного відображення UL ACK ID для динамічно 93142 10 запланованого UE і явного відображення для постійно запланованих UE; на Фіг. 4 показана блок-схема вузла доступу, який має модулі для виконання динамічного або постійного планування терміналів доступу для того, щоб неявно і явно відображати відповідні відповіді UL ACK ID; на Фіг. 5 показана блок-схема термінала доступу, який має модулі для прийому динамічного і постійного планування від вузла доступу і відповіді за допомогою неявного або явного відображення відповідної відповіді UL ACK ID; на Фіг. 6 показана схема системи зв'язку, яка включає в себе традиційне ядро загальної пакетної радіослужби (GPRS) і вдосконалене пакетне ядро, яке підтримує зменшені накладні витрати для відображення UL ACK ID; на Фіг. 7 показана схема безпровідної системи зв'язку множинного доступу відповідно до одного аспекту для відображення UL ACK ID; і на Фіг. 8 показана схематична блок-схема системи зв'язку для підтримання відображення UL ACK ID. Докладний опис Автоматизація відображення підтвердження (ACK) зменшує накладні витрати для безпровідних систем зв'язку, таких як UTRAN-LTE, глобальна система для мобільного зв'язку (GSM: спочатку від спеціальної мобільної групи), високошвидкісний пакетний доступ низхідної лінії зв'язку (HSDPA), або якої-небудь системи з комутацією пакетів, за допомогою забезпечення відображення розміщення висхідної лінії зв'язку (UL) (наприклад, розміщення модуляції у часі, частоті і коді) на основі розподілів низхідної лінії зв'язку (DL). Аспекти звертаються до динамічного і постійного планування користувацького обладнання (EU) з вибраним поєднанням неявного і явного відображення. Різні аспекти тепер розглядаються з посиланням на креслення. У наступному описі, з метою пояснення, численні конкретні деталі викладаються для того, щоб забезпечити глибоке розуміння одного або більше аспектів. Може бути очевидним, однак, що різні аспекти можуть практикуватися без цих конкретних деталей. У інших випадках, добре відомі структури і пристрої показані у формі блок-схеми для того, щоб полегшити опис цих аспектів. Як використано в цій заявці, терміни "компонент", "модуль", "система" і подібні призначені для позначення пов'язаного з комп'ютером об'єкта або апаратних засобів, поєднання апаратних засобів і програмного забезпечення або програмного забезпечення у виконанні. Наприклад, компонент може бути, але не обмежується цим, процесом, працюючим на базі процесора, процесором, об'єктом, виконуваним файлом, потоком виконання, програмою і/або комп'ютером. Як ілюстрація, як додаток, виконуваний на сервері, так і сервер можуть бути компонентою. Одна або більше компонент можуть знаходитися в рамках процесу і/або потоку виконання і компонента може бути локалізована на одному комп'ютері і/або розподілена між двома або більше комп'ютерами. 11 Слово "ілюстративний" використовується тут для позначення як прикладу, випадку або ілюстрації. Який-небудь аспект або схема, описані тут як "ілюстративні", не обов'язково повинні бути витлумачені як переважні або вигідні в порівнянні з іншими аспектами або схемами. Крім того, одна або більше версій можуть бути реалізовані як спосіб, пристрій або продукт виробництва з використанням стандартних технологій програмування і/або інженерних технологій для виробництва програмного забезпечення, вбудованого програмного забезпечення, обладнання або будь-якого їх поєднання для керування комп'ютером для реалізації розкритих аспектів. Термін "продукт виробництва" (або, альтернативно, "комп'ютерний програмний продукт"), використовуваний тут, призначений включати в себе комп'ютерну програму, доступну з будь-якого машиночитаного пристрою, носія або середовища. Наприклад, машиночитане середовище може включати в себе, але не обмежується, магнітні пристрої зберігання (наприклад, жорсткий диск, дискету, магнітні стрічки ...), оптичні диски (наприклад, компакт-диск (CD), універсальний цифровий диск (DVD)...), смарт-карти і пристрої флеш-пам'яті (наприклад, карта, флеш-карта). Додатково потрібно зазначити, що несуча хвиля може бути використана для передачі машиночитаних електронних даних, таких як ті, які використовуються в передачі і прийомі електронної пошти або в доступі до такої мережі як Інтернет або локальна мережа (LAN). Зрозуміло, фахівцям в даній галузі техніки будуть зрозумілі багато які з модифікацій, які можуть бути виконані в цій конфігурації без відхилення від об'єму розкритих аспектів. Різні аспекти будуть представлені в термінах систем, які можуть включати в себе ряд компонентів, модулів і т. п. Також потрібно розуміти і оцінювати, що різні системи можуть включати в себе додаткові компоненти, модулі і т. д. і/або можуть не включати в себе всі ці компоненти, модулі і т. д., розглянуті в зв'язку із згаданими кресленнями. Також може використовуватися поєднання цих підходів. Різні аспекти, розкриті тут, можуть бути виконані на електричних пристроях, включаючи пристрої, які використовують технології сенсорного екрана дисплея і/або інтерфейси типу миша і клавіатура. Приклади таких пристроїв включають комп'ютери (настільні і мобільні), смартфони, персональні цифрові секретарі (PDA) і інші електронні пристрої, як провідні, так і безпровідні. Згідно з Фіг. 1, в одному аспекті, система 10 зв'язку включає в себе вдосконалену мережу 12 наземного радіодоступу (E-UTRAN) універсальної мобільної телекомунікаційний системи (UMTS), яка включає в себе автоматизацію 14 відображення ACK між щонайменше однією мережею радіодоступу (RAN), зображеною як вдосконалений базовий вузол 16 (eNode В), і пристроєм 18 користувацького обладнання (UE). У ілюстративній версії, пристрій 18 UE динамічно планується через низхідну лінію 20 зв'язку (DL) для зв'язку по висхідній лінії 22 зв'язку (UL). eNode В 16 також зв'язується з пристроєм 24 UE, який постійно планується. EUTRAN 12 також включає в себе eNode В 26, 28. 93142 12 eNode В 16, 26, 28 забезпечують завершення протоколу користувацького рівня і рівня керування (RRC) наземного радіодоступу UMTS (E-UTRA) у напрямі до UE 18, 24. Користувацький рівень може містити 3GPP (проект партнерства 3-го покоління) протокол збіжності пакетних даних (PDCP), керування радіолінією (RLC), керування доступом до середовища (МАС) і керування фізичним рівнем (PHY). eNode В 16, 26, 28 сполучені один з однин за допомогою інтерфейсу Х2 ("Х2"). eNode В 16, 26, 28 також сполучені за допомогою інтерфейсу S1 ("S1") з ЕРС (вдосконаленим пакетним ядром), точніше зі шлюзами 30, 32 об'єктів керування мобільності/обслуговування (MME/S-GW), сполучених з мережею 34 пакетних даних. Інтерфейс S1 підтримує зв'язки «багато-до-багатьох» між MME/S-GW 26, 28 і eNode В 16, 26, 28. eNode В 16, 26, 28 містять наступні функції: керування радіоресурсами: керування радіоканалом, керування радіоприймачем, керування мобільністю зв'язку, динамічний розподіл ресурсів для UE як на висхідній лінії зв'язку, так і на низхідній лінії зв'язку (планування); стиснення заголовка IP і шифрування потоку користувацьких даних; вибір ММЕ при прикріпленні UE; маршрутизація даних користувацького рівня у напрямі до обслуговуючого шлюзу; планування і передача пейджингових повідомлень (що походять з ММЕ); планування і передача мовної інформації; і конфігурація вимірювань і звітності вимірювань для мобільності і планування. ММЕ містить наступні функції: розподіл пейджингових повідомлень до eNode В 16, 26, 28; керування захистом; керування мобільністю в стані незайнятості; керування каналом удосконалення архітектури системи (SAE); захист шифрування і цілісність сигналізації рівня відсутності доступу (NAS). Шлюз обслуговування приймає наступні функції: завершення пакетів рівня U для пейджингових причин і комутацію рівня U для підтримання мобільності обладнання UE. DL 20 від eNode В 16 включає в себе множину каналів зв'язку, що стосуються розподілу завантаження, яке повинно відображатися на розміщення висхідної лінії зв'язку для ACK, розглянутого нижче, включаючи в себе загальний фізичний канал 38 низхідної лінії зв'язку (PDSCH), фізичний канал 40 керування низхідної лінії зв'язку (PDCCH), блок 42 віртуальних ресурсів (VRB) і фізичний мовний канал 44 (Р-ВСН). Три різних типи фізичних (PHY) каналів визначені для низхідної лінії 20 зв'язку LTE. Одна загальна характеристика фізичних каналів - вони всі передають інформацію з вищих рівнів в стек LTE. Це на відміну від фізичних сигналів, які передають інформацію, яка використовується виключно в межах рівня PHY. Фізичні канали DL LTE - загальний фізичний канал 38 низхідної лінії зв'язку (PDSCH), фізичний канал 40 керування низхідної лінії зв'язку (PDCCH) і загальний фізичний канал керування (ССРСН) (не показаний). Фізичні канали 38, 40 відображаються на транспортні канали, які є точками доступу обслуговування (SAP) для рівнів L2/L3. Для кожного фізичного каналу визначені алгоритми 13 для скремблювання бітів, модуляції, відображення рівнів, попереднього кодування з рознесенням з циклічною затримкою (CDD), призначення елементів ресурсів; відображення рівнів і попереднє кодування стосуються додатків ΜΙΜΟ. Рівень відповідає каналу просторового мультиплексування. Мовний канал 42 (ВСН) має фіксований формат і передається по всій зоні покриття стільника. Загальний канал низхідної лінії зв'язку (DL-SCH) підтримує гібридний ARQ (HARQ), підтримує динамічну адаптацію лінії зв'язку за допомогою зміни модуляції, кодування і потужності передачі, придатний для передачі по всій зоні покриття стільника, придатний для використання з формуванням променів, підтримує динамічний і напівстатичний розподіл ресурсів, і підтримує перериваний прийом (DRX) для енергозбереження. Пейджинговий канал (РСН) підтримує UE DRX, вимагає передачі по всій зоні покриття стільника і відображається на фізичні ресурси, що динамічно розподіляються. Багатоадресний канал (МСН) необхідний для передачі по всій зоні покриття стільника, підтримує багатоадресну/мовну одночастотну мережу (MBSFN), підтримує напівстатичний розподіл ресурсів. Підтримувані транспортні канали - мовний канал (ВСН), пейджинговий канал (РСН), загальний канал низхідної лінії зв'язку (DL-SCH) і багатоадресний канал (МСН). Транспортні канали забезпечують наступні функції: структура для передачі даних до/від вищих рівнів, механізм, за допомогою якого вищі рівні можуть конфігурувати індикатори стану ΡΗΥ (пакетна помилка, CQI і т. д.) до вищих рівнів і підтримання децентралізованої сигналізації для вищих рівнів. Транспортні канали відображаються на фізичні канали таким чином: ВСН відображається на ССРСН, хоч відображення на PDSCH знаходиться в розгляді. РСН і DL-SCH відображаються на PDSCH. МСН може відображатися на PDSCH. Розподіли джерела, що повідомляються по DL 20, відображаються на UL 22, що представляється як конкретний UL ACK ID 46 доступних циклічних зсувів 48. В ілюстративній реалізації використовуються шість з дванадцяти частотних ресурсів і три часових ресурси, забезпечуючи вісімнадцять UL ACK ID 46. В ілюстративній реалізації використовується послідовність Zadoff-Chu (ZC), хоч потрібно відмітити в інтересах даного розкриття, що можуть використовуватися інші послідовності. При виборі підходу для множинного доступу для ACK в ортогональній системі ARQ, спочатку розглянемо послідовність ZC природної довжини N і параметр базової послідовності, як показано нижче: j k2 / N , причому ( ,Ν)=1. Визначаємо циклічно зсунуту послідовність таким чином: x (k,a)=x ((k+a)modN) O a N-1. Вхідний сигнал до IFFT від кожного UE: yi(n,k)=s(n)*x (k,ai(n)), причому n = індекс символу LFDM, k = індекс тону, аi(n) = змінний у часі циклічний зсув для користувача, і x k e 93142 14 s(n) = ACK символ модуляції. Таким чином, для кожного індексу символу локалізованого частотного мультиплексування (LFDM), користувач і модулює відмінний циклічний зсув базової послідовності ZC. Такий підхід стрибкоподібної зміни послідовності ZC забезпечує те, що перешкоди в суміжних стільниках розподіляються випадковим чином по каналах керування. В інтересах даного розкриття, потрібно зазначити, що існує декілька шляхів відображення ID підтвердження (ACK) висхідної лінії зв'язку (UL) на розподіл низхідної лінії зв'язку (DL). (1) Неявне відображення з VRB DL. У цій структурі існує неявне відображення «один до одного» від індексу блока віртуальних ресурсів (VRB) DL (тобто розподілу DL) на розміщення ACK UL в циклічному зсуві, що міняється в частоті і у часі. Розглянемо ілюстративний приклад, в якому існує m циклічних зсувів послідовностей ZC, визначених на блок ресурсів (RB) UL. i=b*m+k k={0, 1,..., m-1} i=DL VRB індекс ={0, 1,..., NVRB-1} b=UL ACK RB індекс ={0, 1,...,(NVRB/m)-1}. Потім визначаємо: DL VRB індекс і UL ACK RB індекс b (FDM) Циклічний зсув аі(n) на LFDM символ індекс n (CDM) b= i/m ai(n)=yj(i+n)(modm) j = Індекс стільника yj(n) = Конкретний шаблон стрибкоподібної зміни стільника. Якщо для UE було розподілено більше одного блока віртуальних ресурсів (VRB), то UE використовує ACK ID, який відповідає першому індексу VRB. Це масштабує накладні витрати ACK відповідним чином, якщо мінімальний розподіл в системі більше, ніж 1 VRB. Тому, узагальнена структура: Nmin = Мінімальний розподіл b={0, 1,...,(NVRB/(Nmin*m))-1} DL VRB індекс і UL ACK RB індекс b (FDM) Циклічний зсув аі(n) на LFDM символ індекс n (CDM) b= i/(Nmin*m) . Мінімальний розподіл сигналізується мережею і застосовний для всього обладнання UE. Мережа може керувати накладними витратами UL ACK за допомогою збільшення або зменшення мінімального розподілу. (2) Неявне відображення з DL PDCCH. У цій структурі, існує неявне відображення «один до одного» від індексу каналу PDCCH DL на розміщення UL ACK в циклічному зсуві, що міняється в частоті і у часі. Ця структура намагається мінімізувати накладні витрати UL ACK, але збільшує накладні витрати DL PDCCH, оскільки теоретично кожний пакет необхідно буде запланувати. Більше того, існують деякі серйозні недоліки, при розгляді режимів планування, які пропонуються для служб в реальному часі: (а) постійне планування: при постійному плануванні або плануванні без PDCCH, 15 розміщення UL ACK не визначене; і (b) груповий PDCCH: якщо DL PDCCH призначений для групи UE, то UL ACK більше не є ортогональним. (3) Неявне відображення з DL VRB і DL PDCCH - гібридний режим операції неявного відображення з напівстатичним розбиттям ресурсів UL ACK. Ресурс А призначений для PDCCH без розподілу (тобто постійне планування) або групового PDCCH. Крім того, UL ACK ID - неявна функція DL VRB ID, як було розглянуто вище в (1). Ресурс В призначений для PDCCH з одностороннім розподілом передачі (тобто динамічне планування). UL ACK ID - неявна функція DL PDCCH ID, як також було розглянуто вище в (2). Через напівстатичне розбиття ресурсів, цей підхід не повністю вирішує проблеми, особливо в сценарії зі змішаними службами. (4) Явне відображення з DL PDSCH - передача в смузі розміщення UL ACK з DL PDSCH. UL ACK ID вимагає від 3 бітів до 7 бітів, залежно від ширини смуги системи. Тому накладні витрати сигналізації дуже малі. Така структура означає, що сигналізація OOK повинна бути використана на UL ACK. Особливо, ACK відображається на "+1" і NAK відображається на "0". Ця структура має повну гнучкість. Однак вона не дозволяє eNode В розрізнювати помилки PDCCH і помилки PDSCH. У цьому значенні, вона більш придатна для обмеженої роботи PDCCH або постійного планування. (5) Явне і неявне відображення з DL PDSCH і PDCCH - гібридний режим явної і неявної роботи з динамічним розбиттям ресурсів UL ACK. Ресурс А призначений для PDCCH без розподілу (тобто постійне планування) і групового PDCCH. UL ACK ID явно сигналізується в DL PDSCH, як було розглянуто вище в (4). Ресурс В призначений для одностороннього PDCCH з розподілом (тобто динамічне планування). UL ACK ID - неявна функція PDCCH DL ID, як було розглянуто вище в (2). На Фіг. 2, спосіб 100 для відображення розподілу DL в розміщення UL неявно відображає з першого індексу VRB DL на UL ACK розміщення (індекс) в циклічному зсуві, що міняється в частоті і у часі, в блоці (етап 102). Якщо розподіляється більше одного блока ресурсів, то eNode В може перепризначувати ці ресурси, наприклад, за допомогою явного планування в постійно заплановане UE, якщо система зв'язку підтримує багато які види зв'язку. UE може потім передавати призначений набір циклічно зсунутих послідовностей Zadoff-Chu (ZC), який змінюються у часі в рамках інтервалу часу передачі (ТТІ) (етап 104). UL ACK ID передається з мультиплексуванням UE згідно зі структурою гібридного мультиплексування з частотним розділенням (FDM) - мультиплексування з кодовим розділенням (CDM) (етап 106). Послідовності ZC модулюються відповідно до ACK символів модуляції (етап 108). В інтересах даного розкриття, потрібно зазначити, що неявне відображення з DL VRB є найпростішою структурою. Зменшення ACK накладних витрат досягається за допомогою мінімального розподілу сигналізації належним чином. Гібридна явна і неявна робота є найбільш гнучкою, забез 93142 16 печуючи можливість динамічного повторного використання ACK ресурсів. Відмінність пропускної здатності UL (тобто повторне використання ресурсів UL ACK) між DL VRB на основі неявного відображення і з гібридною явною і неявною роботою в сценаріях зі змішаними службами має певні переваги, які можуть бути бажаними в деяких випадках. В результаті, неявне відображення між розподілом DL VRB і UL ACK ID може служити як бажана основа в ілюстративній реалізації. Множинний доступ серед різних ACK може бути реалізований зі структурою гібридного мультиплексування з частотним розділенням (FDM) і мультиплексування з кодовим розділенням (CDM) для мультиплексування UE. Кожному UE призначається набір циклічно зсунутих послідовностей ZC, які міняються у часі в рамках ТТІ і еквівалентні стрибкоподібним змінам послідовності ZC. Часові зміни послідовностей ZC модулюються ACK символами модуляції. На Фіг. 3, спосіб 120 для відображення UL ACK ID на основі режиму планування вузлом доступу. У випадку прийняття рішення, що повинно виконуватися постійне планування, яке не є PDCCH з розподілом, рівно як і розподілом, що стосується групового PDCCH (етап 122), відображення UL ACK ID здійснюється явно в смузі в DL PDSCH з амплітудною маніпуляцією (етап 124). Термінал доступу може запитати непослідовну частину доступних циклічно зсунутих послідовностей ZC для того, щоб розширити ортогональність через інші вузли доступу/шляху зв'язку, присутні в цьому секторі або стільнику (етап 126). Якщо рішення на етапі 122 було негативним, то має місце динамічне планування (тобто односторонній PDCCH з розподілом) (етап 128), і відображення здійснюється неявно для UL ACK ID на основі розподілу ресурсів, здійснюваного за допомогою PDCCH (етап 130). На Фіг. 4, в ще одному аспекті, вузол 150 доступу може зменшити накладні витрати, пов'язані з розміщенням UL ACK ID, що відповідає за DL розподіл ресурсів за допомогою модуля 152 для динамічного планування через блок віртуальних ресурсів (VRB). Модуль 154 призначений для одностороннього планування по фізичному каналу керування низхідної лінії зв'язку (PDCCH). Модуль 156 призначений для постійного планування через загальний фізичний канал низхідної лінії зв'язку (PDSCH). Модуль 158 призначений для прийому мультиплексованих UL ACK ID. Модуль 160 призначений для резервування запитаних циклічно зсунутих послідовностей ZC для розширеної ортогональності стільника/сектора. Модуль 162 призначений для прийому амплітудної маніпуляції (OOK) за допомогою терміналів доступу у відповідь на постійне планування з кодуванням в смузі. На Фіг. 5, в ще одному аспекті, термінал 170 доступу може брати участь в зменшених накладних витратах, пов'язаних з відображенням UL ACK ID у відповідь на DL розподіл ресурсів за допомогою модуля 172 для прийому динамічного планування через блок віртуальних ресурсів (VRB). Модуль 174 призначений для забезпечення прийому одностороннього планування по фізичному каналу керування низхідної лінії зв'язку (PDCCH). Модуль 17 176 призначений для прийому постійного планування через загальний фізичний канал низхідної лінії зв'язку (PDSCH). Модуль 178 призначений для відправлення UL ACK ID відповідно до згаданого відображення. Модуль 180 призначений для запитування циклічно зсунутої послідовності ZC для розширеної ортогональності стільника/сектора. Модуль 182 призначений для відправлення амплітудної маніпуляції (OOK) за допомогою терміналів доступу у відповідь на постійне планування з декодуванням в смузі. На Фіг. 6, в іншому аспекті, система 200 зв'язку, яка може охоплювати систему 10 зв'язку Фіг. 1, включає в себе підтримання взаємодії вдосконаленого пакетного ядра 202 через інтерфейс S4 з існуючим ядром 204 загальної пакетної радіослужби (GPRS), вузол 206 підтримання обслуговування GPRS (SGSN) якого в свою чергу взаємодіє за допомогою інтерфейсу Gb з мережею 208 радіодоступу (GERAN) глобальної системи для мобільного зв'язку (GSM)/Edge і за допомогою інтерфейсу lu з UTRAN 210. Інтерфейс S4 забезпечує користувацький рівень зв'язаним керуванням і підтриманням мобільності між ядром 204 GPRS і якорем 212 3GPP якоря 214 рівня інтердоступу (IASA) і основується на початковій точці Gn, як визначене між мережею 206 SGSN і вузлом підтримання/обслуговування шлюзу GPRS (GGSN) (не показаний). Якір 214 IASA також включає в себе якір 216 вдосконаленої архітектури системи (SAE), взаємодіючий з якорем 212 3GPP за допомогою інтерфейсу S5b, який забезпечує згаданий користувацький рівень зв'язаним керуванням і підтриманням мобільності. Якір 212 3GPP зв'язується з ММЕ UPE 218 через інтерфейс S5a. Об'єкт керування мобільністю (ММЕ) стосується розподілу пейджингових повідомлень до eNB, і об'єкт користувацького рівня (UPE) стосується стиснення заголовка IP і шифрування потоків даних користувача, закінчення пакетів рівня U по причинах виклику, і комутації рівня U для підтримання мобільності UE. ММЕ UPE 218 зв'язується через інтерфейс S1 з вдосконаленою RAN 220 для безпровідного зв'язку з пристроями 222 UE. Інтерфейс S2b забезпечує користувацький рівень зв'язаним керуванням і підтриманням мобільності між якорем 216 SAE і вдосконаленим шлюзом 224 пакетних даних (ePDG) компоненти 226 доступу безпровідної мережі доступу (WLAN) 3GPP IP, яка також включає в себе WLAN мережу 228 доступу (NW). Інтерфейс SGi є початковою точкою між якорем 216 інтер-AS і мережею 230 пакетних даних. Мережа 230 пакетних даних може бути оператором зовнішньої загальної або приватної мережі пакетних даних або внутрішнім оператором мережі пакетних даних, наприклад, для надання послуг IP мультимедіа підсистеми (IMS). Ця початкова точка SGi відповідає Gi і Wi функціональним можливостям і підтримує будь-які 3GPP і не 3GPP системи доступу. Інтерфейс Rx+ забезпечує зв'язок між згаданою мережею 230 пакетних даних і функцією 232 політики і правил нарахування (PCRF), яка в свою чергу зв'язується через інтерфейс S7 з вдосконаленим пакетним ядром 202. Інтерфейс S7 забезпечує передачу (QoS) політики 93142 18 і правил нарахування від функції 232 PCRF в точку виконання політики і правил нарахування (РСЕР) (не показана). Інтерфейс S6 (тобто ААА інтерфейс) дозволяє передавати дані підписки і аутентифікації для аутентифікації/дозволу користувачеві доступу за допомогою взаємодії вдосконаленого пакетного ядра 202 з домашньою абонентською службою 234 (HSS). Інтерфейс S2a забезпечує користувацький рівень зв'язаним керуванням і підтриманням мобільності між довірчим не 3GPP IP доступом 236 і SAE якорем 216. Потрібно зазначити, що безпровідні системи зв'язку широко розгортаються для надання різних типів контенту зв'язку, таких як мова, дані і т. д. Ці системи можуть бути системами множинного доступу, здатними підтримувати зв'язок з багатьма користувачами за допомогою розподілу доступних системних ресурсів (наприклад, ширина смуги і потужності передачі). Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим розділенням (TDMA), системи множинного доступу з частотним розділенням (FDMA), системи 3GPP LTE і системи множинного доступу з ортогональним частотним розділенням (OFDMA). Загалом, безпровідна система зв'язку множинного доступу може одночасно підтримувати зв'язок для багатьох безпровідних терміналів. Кожний термінал зв'язується з однією або більше базовими станціями за допомогою передач по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) стосується лінії зв'язку від базових станцій до терміналів, і зворотна лінія зв'язку (або висхідна лінія зв'язку) стосується лінії зв'язку від терміналів до базових станцій. Ці лінії зв'язку можуть бути встановлені через систему з одним входом і одним виходом, багатьма входами і одним виходом або багатьма входами і багатьма виходами (ΜΙΜΟ). Система ΜΙΜΟ використовує багато які (ΝT) передавальні антени і багато які (NR) приймальні антени для передачі даних. Канал ΜΙΜΟ, сформований ΝT передавальними і NR приймальними антенами, може бути розкладений на NS незалежних каналів, які також називають просторовими каналами, де NS min{NT,NR}. Кожний з NS незалежних каналів відповідає вимірюванню. Система ΜΙΜΟ може забезпечувати поліпшені характеристики (наприклад, високу пропускну здатність і/або підвищену надійність), якщо використовується додаткова розмірність, створена багатьма передавальними і приймальними антенами. Система ΜΙΜΟ підтримує системи часового дуплекса (TDD) і частотного дуплекса (FDD). У системі TDD передачі по прямій і зворотній лінії зв'язку знаходяться в одній і тій же області частот таким чином, що принцип взаємності дозволяє оцінювання каналу прямої лінії зв'язку від каналу зворотної лінії зв'язку. Це дозволяє точці доступу одержувати виграш формування променів передачі на прямій лінії зв'язку, коли багато які антени доступні в точці доступу. На Фіг. 7 ілюструється безпровідна система зв'язку множинного доступу відповідно до одного 19 аспекту. Точка 300 доступу (АР) включає в себе багато які антенні групи, одна включає в себе 304 і 306, інша включає в себе 308 і 310, і додаткова включає в себе 312 і 314. На Фіг. 7 тільки дві антени показані для кожної антенної групи, однак більше або менше антен може бути використано для кожної антенної групи. Термінал 316 доступу (AT) з'єднується з антенами 312 і 314, де антени 312 і 314 передають інформацію терміналу 316 доступу по прямій лінії 320 зв'язку і приймають інформацію від термінала 316 доступу по зворотній лінії 318 зв'язку. Термінал 322 доступу з'єднується з антенами 306 і 308, де антени 306 і 308 передають інформацію на термінал 322 доступу по прямій лінії 326 зв'язку і приймають інформацію від термінала 322 доступу по зворотній лінії 324 зв'язку. У системі FDD, лінії 318, 320, 324 і 326 зв'язку можуть використовувати різну частоту для зв'язку. Наприклад, пряма лінія 320 зв'язку може використовувати частоту, відмінну від частоти, використовуваної зворотною лінією 318 зв'язку. Кожна група антен і/або область, в якій вони призначені для зв'язку, часто називається сектором точки доступу. У згаданому аспекті, кожна антенна група призначена для зв'язку з терміналами доступу в секторі областей, покритих точкою 300 доступу. При зв'язку по прямих лініях 320 і 326 зв'язку, передавальні антени точки 300 доступу використовують формування променів для того, щоб поліпшити відношення сигнал/шум прямих ліній зв'язку для різних терміналів 316 і 322 доступу. Також, точка доступу, що використовує формування променів для передачі на термінали доступу, розкидані випадковим чином в області її покриття, вносить менші перешкоди для терміналів доступу в сусідніх стільниках, ніж точка доступу, яка передає за допомогою єдиної антени всім її терміналам доступу. Точка доступу може бути фіксованою станцією, використовуваною для зв'язку з терміналами, і може також називатися точкою доступу, Node В або якою-небудь іншою назвою. Термінал доступу може також називатися терміналом доступу, користувацьким обладнанням (UE), пристроєм безпровідного зв'язку, терміналом, терміналом доступу або якою-небудь іншою назвою. Фіг. 8 - блок-схема аспекту передавальної системи 410 (також відомої як точка доступу) і приймальної системи 450 (також відомої як термінал доступу) в системі 400 ΜΙΜΟ. На передавальній системі 410 дані трафіку для ряду потоків даних надаються від джерела 412 даних на процесор 414 даних передачі (ТХ). У одному аспекті кожний потік даних передається за допомогою відповідної передавальної антени. Процесор 414 даних ТХ форматує, кодує і здійснює перемежовування даних трафіку для кожного потоку даних на основі особливої схеми кодування, вибраної для цього потоку даних для забезпечення кодованих даних. Кодовані дані для кожного потоку даних можуть бути мультиплексовані з пілотними даними з використанням технологій OFDM. Пілотні дані звичайно відома структура даних, яка обробляєть 93142 20 ся відомим чином і може бути використана на приймальній системі для оцінювання відгуку каналу. Мультиплексовані пілотні і кодовані дані для кожного потоку даних потім модулюються (тобто здійснюється відображення символів) на основі особливої схеми модуляції (наприклад, BPSK, QSPK, M-PSK або M-QAM), вибраної для цього потоку даних для представлення символів модуляції. Швидкість даних, кодування і модуляція для кожного потоку даних можуть бути визначені інструкціями, виконуваними процесором 430. Символи модуляції для всіх потоків даних потім надаються ТХ ΜΙΜΟ процесору 420, який може далі обробляти ці символи модуляції (наприклад, для OFDM). ТХ ΜΙΜΟ процесор 420 потім забезпечує Ντ потоків символів модуляції для ΝT передавачів (TMTR) 422a-422t. У конкретних реалізаціях, ТХ ΜΙΜΟ процесор 420 застосовує вагові коефіцієнти формування променів до символів потоків даних і до антени, від якої символ передається. Кожний передавач 422 приймає і обробляє відповідний потік символів для забезпечення одного або більше аналогових сигналів, і далі приводить у відповідні умови (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) згадані аналогові сигнали для забезпечення модульованого сигналу, придатного для передачі по каналу ΜΙΜΟ. ΝT модульованих сигналів від передавачів 422a422t потім передаються від ΝT антен 424a-424t, відповідно. На приймальній системі 450, передані модульовані сигнали приймаються NR антенами 452а452r і прийняті сигнали від кожної антени 452 надаються у відповідний приймач (RCVR) 454а-454r. Кожний приймач 454 приводить у відповідні умови (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний прийнятий сигнал, оцифровує приведений у відповідні умови сигнал для забезпечення відліків, і далі обробляє ці відліки для забезпечення відповідного потоку "прийнятих" символів. Процесор 460 даних RX потім приймає і обробляє NR прийнятих потоків символів від NR приймачів 454 на основі особливої технології обробки приймача для забезпечення ΝT потоків "детектованих" символів. Процесор 460 даних RX потім демодулює, здійснює зворотне перемежовування і декодує кожний детектований потік символів для відновлення даних трафіку для потоку даних. Обробка процесором 460 даних RX є комплементарною до обробки, виконуваної ТХ ΜΙΜΟ процесором 420 і процесором 414 даних ТХ в передавальній системі 410. Процесор 470 періодично визначає, яку матрицю попереднього кодування використовувати (розглянуто нижче). Процесор 470 формулює повідомлення зворотної лінії зв'язку, яке містить частину індексу матриці і частину значення рангу. Повідомлення зворотної лінії зв'язку може містити різні типи інформації про лінію зв'язку і/або прийняті потоки даних. Повідомлення зворотної лінії зв'язку потім обробляється процесором 438 даних ТХ, який також приймає дані трафіку для ряду потоків даних від джерела 436 даних, моду 21 люється модулятором 480, приводиться у відповідні умови передавачами 454а-454r і передається зворотно передавальній системі 410. У передавальній системі 410, модульовані сигнали від приймальної системи 450 приймаються антенами 424, приводяться у відповідні умови приймачами 422, демодулюються демодулятором 440 і обробляються процесором 442 даних RX для витягання повідомлення зворотної лінії зв'язку, переданого приймальною системою 450. Процесор 430 потім визначає, яку матрицю попереднього кодування використовувати для визначення вагових коефіцієнтів формування променів, потім обробляє витягнуте повідомлення. У одному аспекті логічні канали класифікуються на канали керування і канали трафіку. Логічні канали керування містять мовний канал керування (ВССН), який є DL каналом для передачі системної інформації керування. Пейджинговий канал керування (РССН) є DL каналом, який передає пейджинговую інформацію. Багатоадресний канал керування (МССН) є DL каналом «точка-багато точок», використовуваним для передачі інформації планування і керування мультимедіа мовлення і багатоадресної служби (MBMS) для одного або декількох МТСН. Загалом, після встановлення з'єднання RRC цей канал використовується тільки UE, яке приймає MBMS (Примітка: старий MCCH+MSCH). Виділений канал керування (DCCH) є двоспрямованим каналом «точка-точка», який передає виділену інформацію керування і використовується UE, яке має RRC з'єднання. У аспекті, логічні канали трафіку містять виділений канал трафіку (DTCH), який є двоспрямованим каналом «точка-точка», виділеним одному UE, для передачі користувацької інформації. Крім того, багатоадресний канал трафіку (МТСН) для DL каналу «точка-багато точок» для передачі даних трафіку. У одному аспекті транспортні канали класифікуються на DL і UL. DL транспортні канали містять мовний канал (ВСН), загальний канал даних низхідної лінії зв'язку (DL-SDCH) і пейджинговий канал (РСН), згаданий РСН для підтримання енергозбереження UE (DRX цикл вказується мережею UE), передається по всьому стільнику і відображається на PHY ресурси, які можуть використовуватися для інших каналів керування/трафіку. UL транспортні канали містять канал випадкового доступу (RACH), канал запиту (REQCH), загальний канал даних висхідної лінії зв'язку (UL-SDCH) і множину PHY каналів. PHY канали містять набір DL каналів і UL каналів. DL PHY канали містять: загальний пілотний канал (СРІСН); канал синхронізації (SCH); загальний канал керування (СССН); загальний DL канал керування (SDCCH); багатоадресний канал керування (МССН); загальний UL канал призначення (SUACH); канал підтвердження (ACKСН); DL фізичний загальний канал даних (DL-PSDCH); UL канал регулювання потужності (UPCCH); канал пейджингового індикатора (РІСН); канал індикатора навантаження (LICH); UL PHY канали містять: фізичний канал випадкового доступу (PRACH); канал індикатора якості каналу (CQICH); канал підтвер 93142 22 дження (ACKСН); канал індикатора підмножини антен (ASICH); загальний канал запиту (SREQCH); UL фізичний загальний канал даних (UL-PSDCH); широкосмуговий пілотний канал (ВРІСН). Те, що було описано вище, включає в себе приклади різних аспектів. Звичайно, не представляється можливим описати кожне можливе поєднання компонентів або способів для цілей опису різних аспектів, але фахівець в даній галузі техніки може розпізнати, що багато які подальші поєднання і зміни можливі. Таким чином, предмет опису,призначеного для охоплення всіх таких змін, модифікацій і варіантів, стосується характеру і сфери прикладеної формули винаходу. Зокрема і відносно різних функцій, виконуваних описаними вище компонентами, пристроями, схемами, системами і т. п., згадані терміни (включаючи посилання на "засіб"), використовувані для опису таких компонентів, призначені для відповідності, якщо не вказане інше, якій-небудь компоненті, яка виконує певну функцію розглянутої компоненти (наприклад, функціональний еквівалент), хоч і не структурно еквівалентно розкритій структурі, яка виконує згадану функцію в показаних тут ілюстративних аспектах. У цьому відношенні, буде також визнано, що різні аспекти включають в себе систему, а також машиночитаний носій, що має інструкції, виконувані комп'ютером для виконання етапів і/або подій різних способів. Крім того, хоч конкретна ознака могла бути розкрита відносно тільки однієї або декількох реалізацій, така ознака може бути об'єднана з однією або більше іншими ознаками інших реалізацій, як може бути бажано і вигідно для будь-якого даного або конкретного додатку. З урахуванням того, що терміни "включає в себе" і "який включає в себе" і їх варіанти використовуються або в докладному описі, або в формулі винаходу, ці терміни призначені бути інклюзивними аналогічно з терміном "який містить". Крім того, термін "або" як використовується або в докладному описі, або в формулі винаходу означає "невиключне або". Крім того, як буде зрозуміло, різні частини розкритих систем і способів можуть включати в себе або складатися зі штучного інтелекту, машинного навчання або компонент на основі знання або правила, субкомпонент, процесів, засобів, способів або механізмів (наприклад, підтримання векторних машин, нейронних мереж, експертних систем, байєсівських мереж переконань, нечіткої логіки, двигунів злиття даних, класифікаторів...). Такі компоненти, серед іншого, можуть автоматизувати деякі механізми або процеси, здійснювані таким чином, щоб зробити частини згаданих систем і способів більш адаптивними, а також ефективними і інтелектуальними. Як приклад і не обмеження, вдосконалена RAN (наприклад, точка доступу, eNode В) може виводити або прогнозувати умови даних трафіку і можливості для гнучкого DTX-DRX і приймати рішення про неявну передачу CQI ресурсів пристроєм UE на основі попередніх взаємодій з тими ж або подібними машинами в схожих умовах. У зв'язку з ілюстративними системами, описаними вище, способи, які можуть бути реалізовані 23 відповідно до згаданого розкритого винаходу, були розглянуті з посиланням на декілька блок-схем. У той час як для цілей простоти пояснення, згадані способи показані і розглянуті як послідовності етапів, потрібно розуміти і оцінювати, що заявлений предмет не обмежується порядком етапів, оскільки деякі етапи можуть зустрічатися в різних порядках і/або одночасно з етапами, відмінними від тих, які зображені і розглянуті тут. Крім того, не всі показані етапи можуть бути необхідні для реалізації способів, розглянутих тут. Додатково, потрібно також далі оцінити, що способи, розкриті тут, здатні зберігатися на продукті виробництва, щоб полегшити транспортування і переміщення таких способів в комп'ютери. Термін «продукт виробництва», як використовується тут, призначений для охоплення комп'ютерної програми, доступної з будь-якого машиночитаного пристрою, носія або середовища. Потрібно зазначити, що який-небудь патент, публікація або інший матеріал розкриття, загалом 93142 24 або частково, який згаданий включеним за допомогою посилання в цей документ, включається в цей документ тільки в тій мірі, щоб згаданий включений матеріал не конфліктував з існуючими визначеннями, твердженнями або іншим матеріалом розкриття, представленими в цьому розкритті. Таким чином, і у міру необхідності, згадане розкриття, як явно викладено в цьому документі, замінює будь-який суперечливий матеріал, включений в цей документ за допомогою посилання. Якийнебудь матеріал, або його частина, який згадають включеним за допомогою посилання в цей документ, але який конфліктує з існуючими визначеннями, твердженнями або іншими матеріалами розкриття, викладеними тут, буде тільки включений в тій мірі, щоб не виникало конфлікту між цим включеним матеріалом і існуючим матеріалом розкриття. 25 93142 26 27 93142 28 29 93142 30 31 Комп’ютерна верстка О. Гапоненко 93142 Підписне 32 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
