Система компенсації поляризаційно-модової дисперсії в оптичних лінійних трактах передавання зі спектральним ущільненням каналів

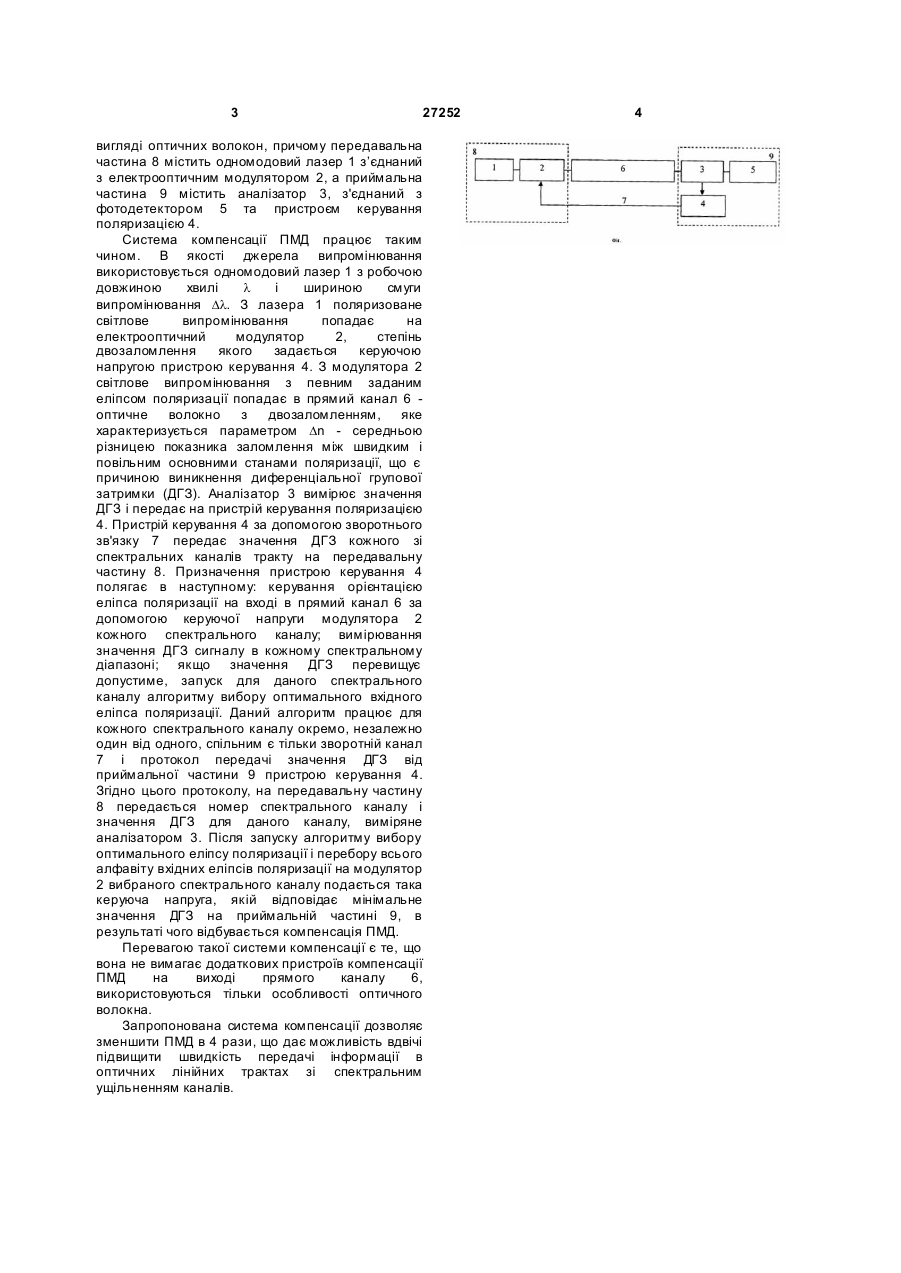

Система компенсації поляризаційно-модової дисперсії в оптичних лінійних трактах передавання 3 27252 вигляді оптичних волокон, причому передавальна частина 8 містить одномодовий лазер 1 з’єднаний з електрооптичним модулятором 2, а приймальна частина 9 містить аналізатор 3, з'єднаний з фотодетектором 5 та пристроєм керування поляризацією 4. Система компенсації ПМД працює таким чином. В якості джерела випромінювання використовується одномодовий лазер 1 з робочою довжиною хвилі l і шириною смуги випромінювання Dl. З лазера 1 поляризоване світлове випромінювання попадає на електрооптичний модулятор 2, степінь двозаломлення якого задається керуючою напругою пристрою керування 4. З модулятора 2 світлове випромінювання з певним заданим еліпсом поляризації попадає в прямий канал 6 оптичне волокно з двозаломленням, яке характеризується параметром Dn - середньою різницею показника заломлення між швидким і повільним основними станами поляризації, що є причиною виникнення диференціальної групової затримки (ДГЗ). Аналізатор 3 вимірює значення ДГЗ і передає на пристрій керування поляризацією 4. Пристрій керування 4 за допомогою зворотнього зв'язку 7 передає значення ДГЗ кожного зі спектральних каналів тракту на передавальну частину 8. Призначення пристрою керування 4 полягає в наступному: керування орієнтацією еліпса поляризації на вході в прямий канал 6 за допомогою керуючої напруги модулятора 2 кожного спектрального каналу; вимірювання значення ДГЗ сигналу в кожному спектральному діапазоні; якщо значення ДГЗ перевищує допустиме, запуск для даного спектрального каналу алгоритму вибору оптимального вхідного еліпса поляризації. Даний алгоритм працює для кожного спектрального каналу окремо, незалежно один від одного, спільним є тільки зворотній канал 7 і протокол передачі значення ДГЗ від приймальної частини 9 пристрою керування 4. Згідно цього протоколу, на передавальну частину 8 передається номер спектрального каналу і значення ДГЗ для даного каналу, виміряне аналізатором 3. Після запуску алгоритму вибору оптимального еліпсу поляризації і перебору всього алфавіту вхідних еліпсів поляризації на модулятор 2 вибраного спектрального каналу подається така керуюча напруга, якій відповідає мінімальне значення ДГЗ на приймальній частині 9, в результаті чого відбувається компенсація ПМД. Перевагою такої системи компенсації є те, що вона не вимагає додаткових пристроїв компенсації ПМД на виході прямого каналу 6, використовуються тільки особливості оптичного волокна. Запропонована система компенсації дозволяє зменшити ПМД в 4 рази, що дає можливість вдвічі підвищити швидкість передачі інформації в оптичних лінійних трактах зі спектральним ущільненням каналів. 4
