Модульний цифровий телевізійний декодер

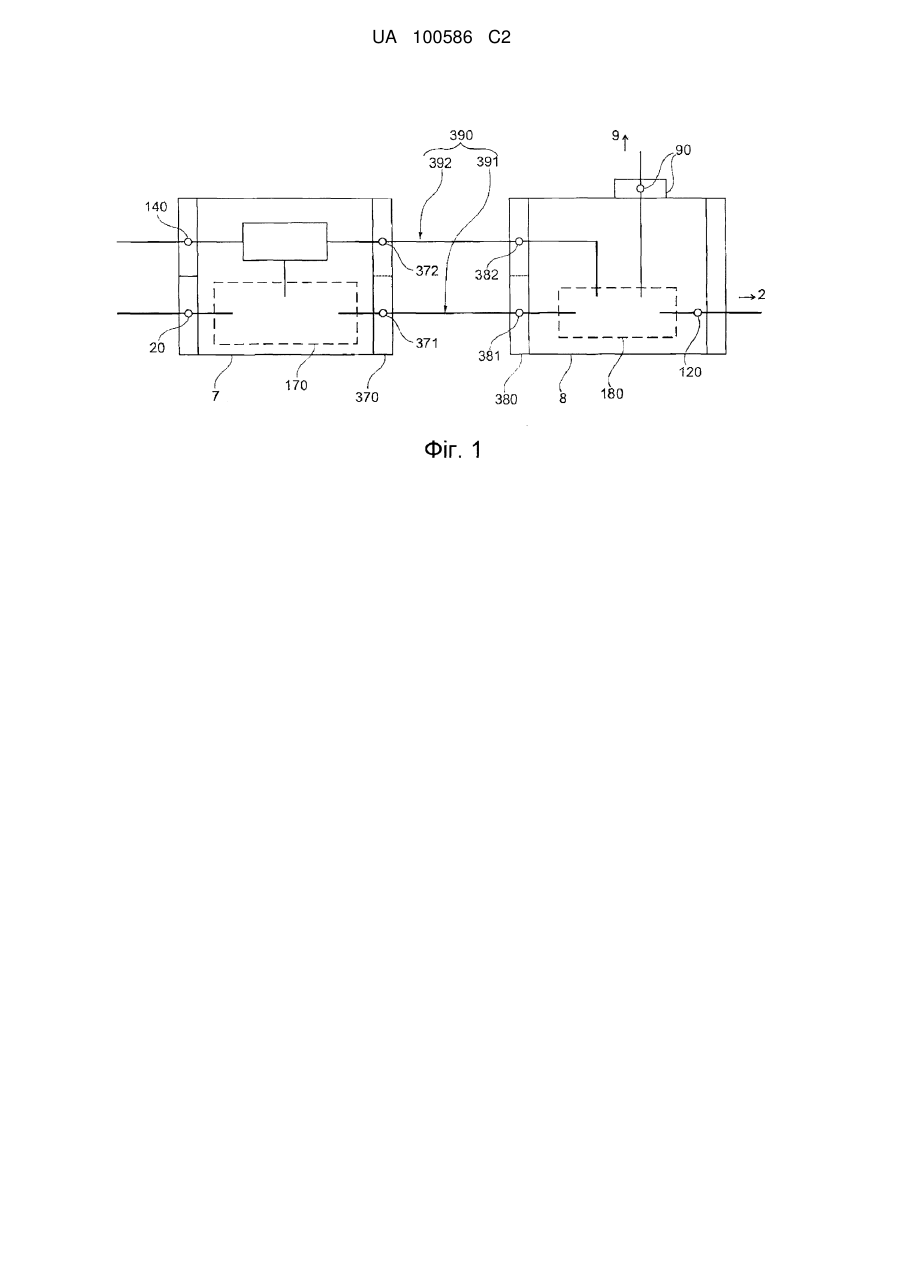

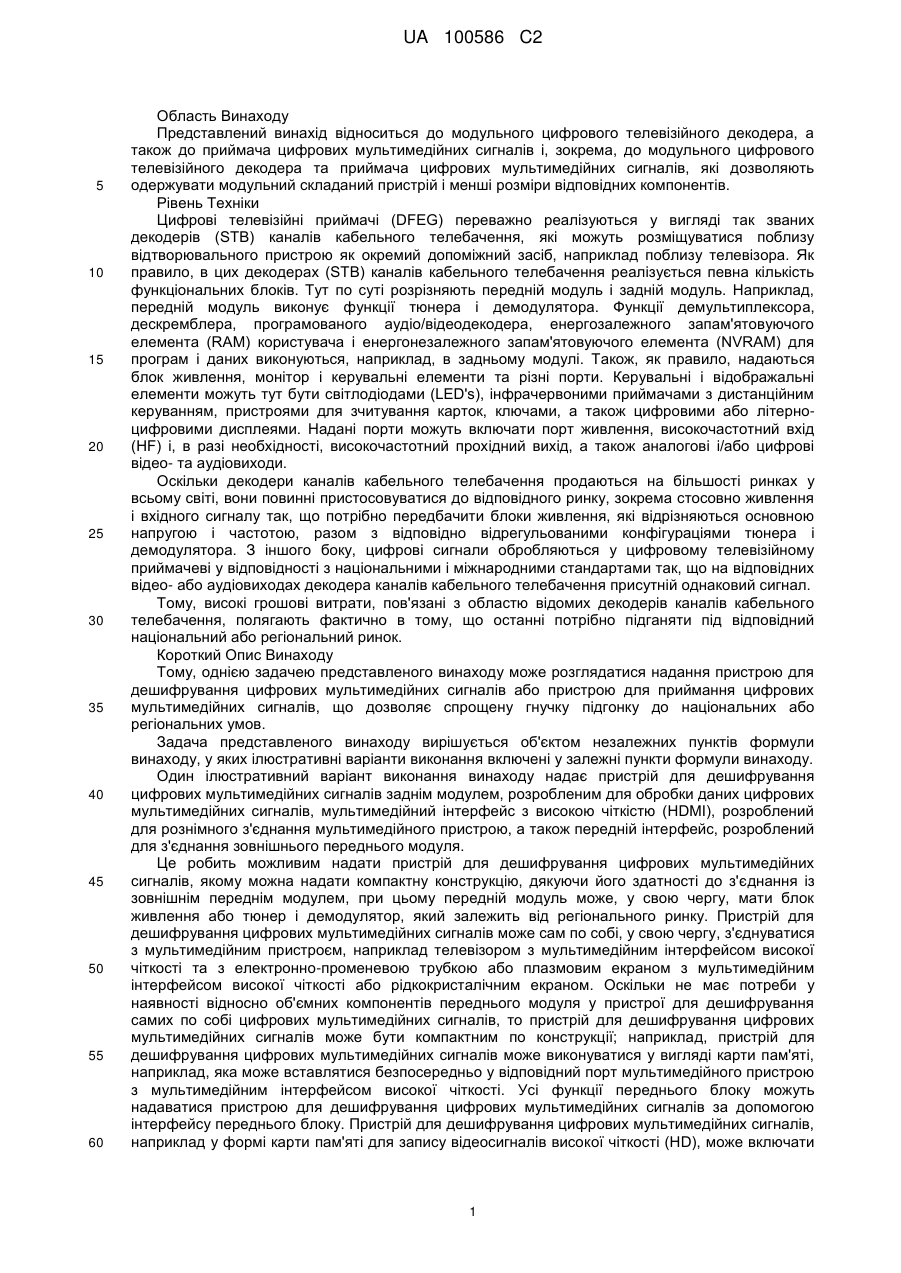

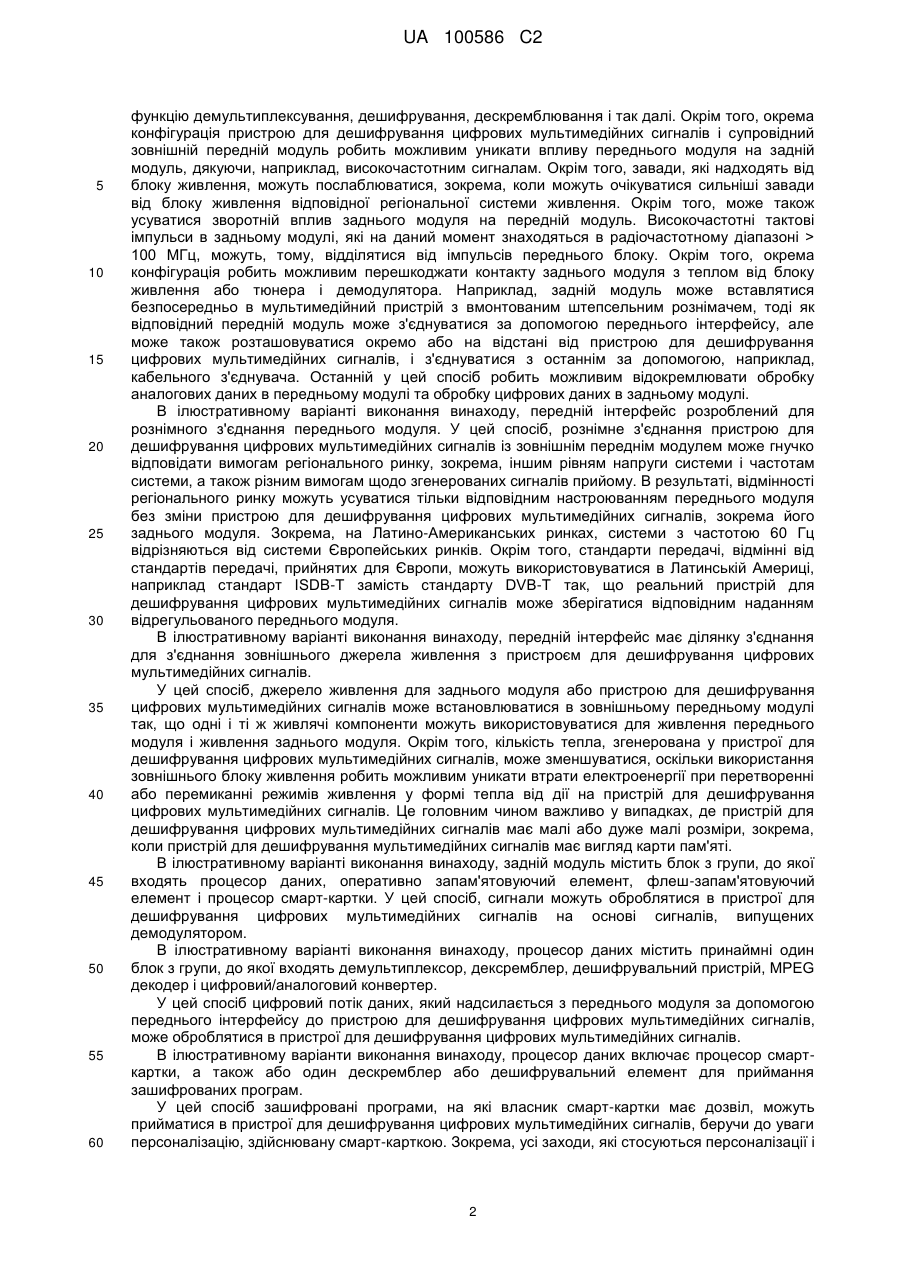

Реферат: Представлений винахід належить до модульного пристрою для приймання цифрових телевізійних сигналів, а також до модульного пристрою для дешифрування цифрових телевізійних сигналів, у якому надаються відповідні інтерфейси для під'єднання модульного пристрою для передачі даних і живлення. UA 100586 C2 (12) UA 100586 C2 UA 100586 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область Винаходу Представлений винахід відноситься до модульного цифрового телевізійного декодера, а також до приймача цифрових мультимедійних сигналів і, зокрема, до модульного цифрового телевізійного декодера та приймача цифрових мультимедійних сигналів, які дозволяють одержувати модульний складаний пристрій і менші розміри відповідних компонентів. Рівень Техніки Цифрові телевізійні приймачі (DFEG) переважно реалізуються у вигляді так званих декодерів (STB) каналів кабельного телебачення, які можуть розміщуватися поблизу відтворювального пристрою як окремий допоміжний засіб, наприклад поблизу телевізора. Як правило, в цих декодерах (STB) каналів кабельного телебачення реалізується певна кількість функціональних блоків. Тут по суті розрізняють передній модуль і задній модуль. Наприклад, передній модуль виконує функції тюнера і демодулятора. Функції демультиплексора, дескремблера, програмованого аудіо/відеодекодера, енергозалежного запам'ятовуючого елемента (RAM) користувача і енергонезалежного запам'ятовуючого елемента (NVRAM) для програм і даних виконуються, наприклад, в задньому модулі. Також, як правило, надаються блок живлення, монітор і керувальні елементи та різні порти. Керувальні і відображальні елементи можуть тут бути світлодіодами (LED's), інфрачервоними приймачами з дистанційним керуванням, пристроями для зчитування карток, ключами, а також цифровими або літерноцифровими дисплеями. Надані порти можуть включати порт живлення, високочастотний вхід (HF) і, в разі необхідності, високочастотний прохідний вихід, а також аналогові і/або цифрові відео- та аудіовиходи. Оскільки декодери каналів кабельного телебачення продаються на більшості ринках у всьому світі, вони повинні пристосовуватися до відповідного ринку, зокрема стосовно живлення і вхідного сигналу так, що потрібно передбачити блоки живлення, які відрізняються основною напругою і частотою, разом з відповідно відрегульованими конфігураціями тюнера і демодулятора. З іншого боку, цифрові сигнали обробляються у цифровому телевізійному приймачеві у відповідності з національними і міжнародними стандартами так, що на відповідних відео- або аудіовиходах декодера каналів кабельного телебачення присутній однаковий сигнал. Тому, високі грошові витрати, пов'язані з областю відомих декодерів каналів кабельного телебачення, полягають фактично в тому, що останні потрібно підганяти під відповідний національний або регіональний ринок. Короткий Опис Винаходу Тому, однією задачею представленого винаходу може розглядатися надання пристрою для дешифрування цифрових мультимедійних сигналів або пристрою для приймання цифрових мультимедійних сигналів, що дозволяє спрощену гнучку підгонку до національних або регіональних умов. Задача представленого винаходу вирішується об'єктом незалежних пунктів формули винаходу, у яких ілюстративні варіанти виконання включені у залежні пункти формули винаходу. Один ілюстративний варіант виконання винаходу надає пристрій для дешифрування цифрових мультимедійних сигналів заднім модулем, розробленим для обробки даних цифрових мультимедійних сигналів, мультимедійний інтерфейс з високою чіткістю (HDMI), розроблений для рознімного з'єднання мультимедійного пристрою, а також передній інтерфейс, розроблений для з'єднання зовнішнього переднього модуля. Це робить можливим надати пристрій для дешифрування цифрових мультимедійних сигналів, якому можна надати компактну конструкцію, дякуючи його здатності до з'єднання із зовнішнім переднім модулем, при цьому передній модуль може, у свою чергу, мати блок живлення або тюнер і демодулятор, який залежить від регіонального ринку. Пристрій для дешифрування цифрових мультимедійних сигналів може сам по собі, у свою чергу, з'єднуватися з мультимедійним пристроєм, наприклад телевізором з мультимедійним інтерфейсом високої чіткості та з електронно-променевою трубкою або плазмовим екраном з мультимедійним інтерфейсом високої чіткості або рідкокристалічним екраном. Оскільки не має потреби у наявності відносно об'ємних компонентів переднього модуля у пристрої для дешифрування самих по собіцифрових мультимедійних сигналів, то пристрій для дешифрування цифрових мультимедійних сигналів може бути компактним по конструкції; наприклад, пристрій для дешифрування цифрових мультимедійних сигналів може виконуватися у вигляді карти пам'яті, наприклад, яка може вставлятися безпосередньо у відповідний порт мультимедійного пристрою з мультимедійним інтерфейсом високої чіткості. Усі функції переднього блоку можуть надаватися пристрою для дешифрування цифрових мультимедійних сигналів за допомогою інтерфейсу переднього блоку. Пристрій для дешифрування цифрових мультимедійних сигналів, наприклад у формі карти пам'яті для запису відеосигналів високої чіткості (HD), може включати 1 UA 100586 C2 5 10 15 20 25 30 35 40 45 50 55 60 функцію демультиплексування, дешифрування, дескремблювання і так далі. Окрім того, окрема конфігурація пристрою для дешифрування цифрових мультимедійних сигналів і супровідний зовнішній передній модуль робить можливим уникати впливу переднього модуля на задній модуль, дякуючи, наприклад, високочастотним сигналам. Окрім того, завади, які надходять від блоку живлення, можуть послаблюватися, зокрема, коли можуть очікуватися сильніші завади від блоку живлення відповідної регіональної системи живлення. Окрім того, може також усуватися зворотній вплив заднього модуля на передній модуль. Високочастотні тактові імпульси в задньому модулі, які на даний момент знаходяться в радіочастотному діапазоні > 100 МГц, можуть, тому, відділятися від імпульсів переднього блоку. Окрім того, окрема конфігурація робить можливим перешкоджати контакту заднього модуля з теплом від блоку живлення або тюнера і демодулятора. Наприклад, задній модуль може вставлятися безпосередньо в мультимедійний пристрій з вмонтованим штепсельним рознімачем, тоді як відповідний передній модуль може з'єднуватися за допомогою переднього інтерфейсу, але може також розташовуватися окремо або на відстані від пристрою для дешифрування цифрових мультимедійних сигналів, і з'єднуватися з останнім за допомогою, наприклад, кабельного з'єднувача. Останній у цей спосіб робить можливим відокремлювати обробку аналогових даних в передньому модулі та обробку цифрових даних в задньому модулі. В ілюстративному варіанті виконання винаходу, передній інтерфейс розроблений для рознімного з'єднання переднього модуля. У цей спосіб, рознімне з'єднання пристрою для дешифрування цифрових мультимедійних сигналів із зовнішнім переднім модулем може гнучко відповідати вимогам регіонального ринку, зокрема, іншим рівням напруги системи і частотам системи, а також різним вимогам щодо згенерованих сигналів прийому. В результаті, відмінності регіонального ринку можуть усуватися тільки відповідним настроюванням переднього модуля без зміни пристрою для дешифрування цифрових мультимедійних сигналів, зокрема його заднього модуля. Зокрема, на Латино-Американських ринках, системи з частотою 60 Гц відрізняються від системи Європейських ринків. Окрім того, стандарти передачі, відмінні від стандартів передачі, прийнятих для Європи, можуть використовуватися в Латинській Америці, наприклад стандарт ISDB-T замість стандарту DVB-T так, що реальний пристрій для дешифрування цифрових мультимедійних сигналів може зберігатися відповідним наданням відрегульованого переднього модуля. В ілюстративному варіанті виконання винаходу, передній інтерфейс має ділянку з'єднання для з'єднання зовнішнього джерела живлення з пристроєм для дешифрування цифрових мультимедійних сигналів. У цей спосіб, джерело живлення для заднього модуля або пристрою для дешифрування цифрових мультимедійних сигналів може встановлюватися в зовнішньому передньому модулі так, що одні і ті ж живлячі компоненти можуть використовуватися для живлення переднього модуля і живлення заднього модуля. Окрім того, кількість тепла, згенерована у пристрої для дешифрування цифрових мультимедійних сигналів, може зменшуватися, оскільки використання зовнішнього блоку живлення робить можливим уникати втрати електроенергії при перетворенні або перемиканні режимів живлення у формі тепла від дії на пристрій для дешифрування цифрових мультимедійних сигналів. Це головним чином важливо у випадках, де пристрій для дешифрування цифрових мультимедійних сигналів має малі або дуже малі розміри, зокрема, коли пристрій для дешифрування мультимедійних сигналів має вигляд карти пам'яті. В ілюстративному варіанті виконання винаходу, задній модуль містить блок з групи, до якої входять процесор даних, оперативно запам'ятовуючий елемент, флеш-запам'ятовуючий елемент і процесор смарт-картки. У цей спосіб, сигнали можуть оброблятися в пристрої для дешифрування цифрових мультимедійних сигналів на основі сигналів, випущених демодулятором. В ілюстративному варіанті виконання винаходу, процесор даних містить принаймні один блок з групи, до якої входять демультиплексор, дексремблер, дешифрувальний пристрій, MPEG декодер і цифровий/аналоговий конвертер. У цей спосіб цифровий потік даних, який надсилається з переднього модуля за допомогою переднього інтерфейсу до пристрою для дешифрування цифрових мультимедійних сигналів, може оброблятися в пристрої для дешифрування цифрових мультимедійних сигналів. В ілюстративному варіанти виконання винаходу, процесор даних включає процесор смарткартки, а також або один дескремблер або дешифрувальний елемент для приймання зашифрованих програм. У цей спосіб зашифровані програми, на які власник смарт-картки має дозвіл, можуть прийматися в пристрої для дешифрування цифрових мультимедійних сигналів, беручи до уваги персоналізацію, здійснювану смарт-карткою. Зокрема, усі заходи, які стосуються персоналізації і 2 UA 100586 C2 5 10 15 20 25 30 35 40 45 50 55 60 генерування сигналів для мультимедійного приймача, можуть здійснюватися в компактному пристрої для дешифрування цифрових мультимедійних сигналів так, що цей пристрій для дешифрування цифрових мультимедійних сигналів може мати форму, наприклад, карти пам'яті. Карта пам'яті робить можливим кріплення пристрою для дешифрування цифрових мультимедійних сигналів безпосередньо до мультимедійного приймача, наприклад, коли це кріплення головним чином має місце на задньому модулі мультимедійного приймача. Відповідна конструкція для штепсельного рознімача робить можливим, наприклад, також уникати іншого кріплення або кріплення карти пам'яті до мультимедійного приймача з використанням додаткових, допоміжних рознімних або нерознімних кріпильних засобів. В ілюстративному варіанті виконанні винаходу, задній модуль містить принаймні один процесор даних, оперативно запам'ятовуючий елемент і флеш-запам'ятовуючий елемент, а процесор даних включає принаймні один демультиплексор, MPEG декодер і цифровий/аналоговий конвертер. У цей спосіб усі функції, необхідні для цифрової обробки і формування цифрових мультимедійних сигналів, можуть концентруватися на або в пристрої для дешифрування цифрових мультимедійних сигналів. В ілюстративному варіанті виконання винаходу, пристрій для дешифрування цифрових мультимедійних сигналів додатково має інтерфейс користувача, який розроблений з наданням можливості обміну даними між панеллю оператора і пристроєм для дешифрування цифрових мультимедійних сигналів. Це робить можливим експлуатувати пристрій для дешифрування цифрових мультимедійних сигналів. Наприклад, це може здійснюватися за допомогою зовнішньої клавіатури, але й також за допомогою інтерфейсу безпровідного зв'язку, завдяки якому інфрачервона клавіатура або інфрачервона мишка може використовуватися, наприклад, з пристроєм для дешифрування цифрових мультимедійних сигналів. В результаті, пристрій для дешифрування цифрових мультимедійних сигналів може зберігатися компактним. Окрім того, наприклад, передній інтерфейс може використовуватися для реалізації інтерфейсу користувача так, що операторний блок може також під'єднуватися за допомогою зовнішнього пристрою, який може потім з'єднуватися за допомогою переднього інтерфейсу з пристроєм для дешифрування цифрових мультимедійних сигналів. В ілюстративному варіанті виконання винаходу, інтерфейс користувача розроблений як інфрачервоний інтерфейс. Наприклад, це робить можливим уникати рознімного з'єднання, яке займає багато простору, і, окрім того, зменшує кількість ліній, з'єднаних з пристроєм для дешифрування цифрових мультимедійних сигналів. Один ілюстративний варіант виконання винаходу надає пристрій для приймання цифрових мультимедійних сигналів, у якому пристрій для приймання цифрових мультимедійних сигналів має вхідний сигнальний інтерфейс для цифрових мультимедійних сигналів, передній модуль, розроблений для приймання цифрових мультимедійних сигналів, блок живлення пристрою для приймання цифрових мультимедійних сигналів і задній інтерфейс, розроблений для під'єднання зовнішнього заднього модуля. Це робить можливим надання пристрою для приймання цифрових мультимедійних сигналів без одночасного передбачення пристрою, розробленого для дешифрування цифрових мультимедійних сигналів всередині пристрою для приймання цифрових мультимедійних сигналів. Іншими словами, процес приймання цифрових мультимедійних сигналів може просторово відокремлюватися від процесу дешифрування цифрових мультимедійних сигналів. В результаті, пристрій для приймання цифрових мультимедійних сигналів може розроблятися з обмеженою кількістю компонентів для підгонки до вимог регіональних ринків, наприклад по відношенню до системних напруг і системних частот, а також стосовно стандарту для приймання цифрових мультимедійних сигналів. У цьому випадку, цифрові мультимедійні сигнали можуть прийматися за допомогою вхідного сигнального інтерфейсу. Цифрові мультимедійні сигнали повинні тут вважатися сигналами, використовуваними для обробки і відображення в цифрових мультимедійних пристроях. У цьому випадку, цифрові мультимедійні сигнали можуть, насправді, мати аналогічні характеристики, саме такі, які можуть мати місце під час передачі по кабелю або каналам безпровідного зв'язку. Цифрові мультимедійні сигнали, які надходять через вхідний сигнальний інтерфейс, можуть потім прийматися в передньому модулі. Блок живлення може використовуватися для подачі електроенергії, необхідної для пристрою для приймання цифрових мультимедійних сигналів. Зовнішній задній модуль може підключатися з використанням наданого заднього інтерфейсу так, що прийняті і демодульовані цифрові мультимедійні сигнали можуть передаватися за допомогою заднього інтерфейсу до 3 UA 100586 C2 5 10 15 20 25 30 35 40 45 50 55 зовнішнього заднього інтерфейсу, а для зовнішнього заднього інтерфейсу може передбачатися блок живлення. У цей спосіб, пристрій для приймання цифрових мультимедійних сигналів може мати блок живлення, який не тільки подає електроенергію до пристрою для приймання цифрових мультимедійних сигналів, а й також може живити зовнішній модуль, якщо необхідно. Тому, пристрій для приймання цифрових мультимедійних сигналів може розроблятися без огляду на вимоги зовнішнього модуля, зокрема стосовно взаємних завад від високочастотних сигналів або завад внаслідок генерування тепла, наприклад будь-яким передбаченим блоком живлення або іншими блоками, які виділяють тепло. Такий пристрій для приймання цифрових мультимедійних сигналів, об'єднаний з пристроєм для дешифрування цифрових мультимедійних сигналів, може використовуватися для забезпечення модульної структури цифрового телевізійного приймача, який надає можливість гнучкої і модульної підгонки до вимог регіонального ринку. В ілюстративному варіанті виконання винаходу, задній інтерфейс розроблений для рознімного з'єднання зовнішнього заднього модуля. У цей спосіб, рознімне з'єднання робить можливим від'єднання пристрою для приймання цифрових мультимедійних сигналів від зовнішнього заднього модуля, наприклад для заміни останнього. Заміна могла б стати необхідною, коли конфігурація пристрою для приймання цифрових мультимедійних сигналів вимагає іншого блоку живлення або потенційно іншого приймача внаслідок інших вимог регіонального ринку. З іншого боку, може бути необхідним замінити зовнішній задній модуль, якщо, наприклад, новий стандарт не узгоджується з пристроєм для приймання цифрових мультимедійних сигналів або передній модуль по суті не змінюється, тоді як новий зовнішній задній модуль може потенційно задовольняти новий стандарт або, наприклад, на зовнішньому задньому модулі може забезпечуватися краща функціональність, наприклад, якщо кінцевий користувач також потім приймає рішення оновити свій зовнішній задній модуль абсолютно без заміни пристрою для приймання цифрових мультимедійних сигналів або переднього модуля. В ілюстративному варіанті виконання винаходу, задній інтерфейс має ділянку з'єднання для з'єднання блоку живлення із з'єднуваним зовнішнім заднім модулем. У цей спосіб, пристрій для прийому цифрових мультимедійних сигналів може використовуватися не тільки для живлення пристрою для приймання самих цифрових мультимедійних сигналів, але й додатково для живлення зовнішнього заднього модуля. Відповідний блок живлення може розроблятися згідно з потужністю, необхідною для зовнішнього заднього блоку. В ілюстративному варіанті виконання винаходу, передній модуль містить приймач для приймання цифрових мультимедійних сигналів і демодулятор для демодуляції цифрових мультимедійних сигналів. У цей спосіб, цифровий мультимедійний сигнал може прийматися від зовнішнього джерела сигналів, наприклад кабеля, супутника або антени, і відповідно демодулюватися так, що бути придатним для подальшої обробки в зовнішньому задньому модулі. Згідно з ілюстративним варіантом виконання винаходу, цифрові мультимедійні сигнали є цифровими телевізійними сигналами. Необхідно відзначити, що цифрові мультимедійні сигнали можуть включати аудіо- і відеосигнали. Один ілюстративний варіант виконання винаходу надає модульний цифровий мультимедійний приймач з пристроєм для приймання цифрових мультимедійних сигналів згідно з винаходом, а також пристрій для дешифрування цифрових мультимедійних сигналів згідно з винаходом, у якому задній інтерфейс пристрою для приймання цифрових мультимедійних сигналів з'єднаний з переднім інтерфейсом пристрою для дешифрування цифрових мультимедійних сигналів. В ілюстративному варіанті виконання винаходу, задній інтерфейс пристрою для приймання цифрових мультимедійних сигналів з'єднаний з переднім інтерфейсом пристрою для дешифрування цифрових мультимедійних сигналів за допомогою зовнішньої лінії у такий спосіб, що пристрій для приймання цифрових мультимедійних сигналів може встановлюватися на відстані від пристрою для дешифрування цифрових мультимедійних сигналів. Однак, пристрій для приймання цифрових мультимедійних сигналів може також встановлюватися безпосередньо на пристрої для дешифрування цифрових мультимедійних сигналів, наприклад, якщо задній інтерфейс і передній інтерфейс розроблені як узгоджувальні рознімачі. Згідно з ілюстративним варіантом виконання винаходу, пристрій для приймання цифрових мультимедійних сигналів розроблений у формі стінного блоку, а пристрій для дешифрування 4 UA 100586 C2 5 10 15 20 25 30 35 40 45 50 55 60 цифрових мультимедійних сигналів розроблений у формі карти пам'яті для запису відеосигналів високої чіткості. Таким чином, стінний блок може розташовуватися на відстані або окремо від карти пам'яті для запису відеосигналів високої чіткості (HD). Це дозволяє відокремлювати обидва блоки для уникнення, наприклад, передачі тепла від блоку живлення HD карти пам'яті, і, з іншого боку, для уникнення появи магнітних полів стінного блоку поблизу HD карти пам'яті. Стінний блок може розташовуватися поблизу рознімача високої напруги на стінці, при цьому HD карта пам'яті може розташовуватися поблизу телевізора або відображального пристрою. Згідно з ілюстративним варіантом виконання винаходу, задній інтерфейс пристрою для приймання цифрових мультимедійних сигналів і передній інтерфейс пристрою для дешифрування цифрових мультимедійних сигналів пристосовані до формування системного з'єднувального елемента, причому системний з'єднувальний елемент має перший кінцевий блок для сигналів транспортного потоку даних і контрольних сигналів. Таким чином, кінцевий блок може передбачатися для високочастотних сигналів, які відділяються, наприклад, від сигналів блоку живлення окремого кінцевого блоку. Згідно з ілюстративним варіантом виконання винаходу, системний з'єднувальний елемент додатково має другий кінцевий блок для живлення. Згідно з ілюстративним варіантом виконання винаходу, пристрій для приймання цифрових мультимедійних сигналів і пристрій для дешифрування цифрових мультимедійних сигналів містять рознімач, який має секцію для системного з'єднувального елемента і секцію для живлення. Таким чином, секції рознімача можуть встановлюватися для окремого функціонування без збурення інформаційних сигналів. Згідно з ілюстративним варіантом виконання винаходу, рознімач додатково має секцію для HDMI з'єднання. Таким чином, за допомогою єдиного рознімача можуть встановлюватися усі необхідні з'єднання, такі як з'єднання з блоком живлення і HDMI з'єднання, тобто, для передачі даних у формі сигналів транспортного потоку даних і контрольних сигналів. Згідно з ілюстративним варіантом виконання винаходу, зовнішня лінія має першу провідну групу для сигналів транспортного потоку даних і контрольних сигналів, у якому перша провідна група є витою парою провідників. Таким чином, можна надавати сигнали високого струму, які дозволяють мале відношення сигнал/шум і усувати збурення в проводах. Вита пара провідників не чутлива до зовнішніх магнітних полів і, тому, підходить для низького шуму. Згідно з ілюстративним варіантом виконання винаходу, сигнали транспортного потоку даних і контрольні сигнали передаються в різних частотних діапазонах. Таким чином, для сигналів транспортного потоку даних і контрольних сигналів може здійснюватися достатня передача даних у двох напрямках. Слід відзначити, що окремі ознаки можуть, зазвичай, також поєднуватися між собою, одержуючи частково бажані результати, які перевершують суму окремих результатів. Ці та інші аспекти представленого винаходу пояснюються і ілюструються з посиланням на описані нижче ілюстративні варіанти виконання. Короткий Опис Креслень Ілюстративні варіанти виконання будуть описуватися нижче з посиланням на наступні креслення: Фігура 1 показує модульну конструкцію і взаємодію між пристроєм для дешифрування цифрових мультимедійних сигналів згідно з винаходом і пристроєм для приймання цифрових мультимедійних сигналів згідно з ілюстративним варіантом виконання винаходу. Фігура 2 показує схематичний вид взаємодії між різними компонентами по відношенню до пристрою для дешифрування цифрових мультимедійних сигналів і пристрою для приймання цифрових мультимедійних сигналів згідно з ілюстративним варіантом виконання винаходу. Фігура 3 показує ілюстративну структуру заднього пристрою або заднього процесора згідно з ілюстративним варіантом виконання винаходу. Фігура 4 показує ілюстративний варіант виконання винаходу. Фігура 5 показує інший ілюстративний варіант виконання винаходу. Фігура 6 показує схематичний вид ілюстративного варіанту виконання HD карти пам'яті. Фігура 7 показує схематичний вид ілюстративного варіанту виконання стінного блоку згідно з винаходом. Фігура 8 показує схематичний вид ілюстративного варіанту виконання подовжувального блоку, який функціонально включає стінний блок згідно з винаходом. 5 UA 100586 C2 5 10 15 20 25 30 35 40 45 50 55 60 Детальний Опис Ілюстративних Варіантів Виконання Варіант виконання, зображений на Фігурі 1, показує пристрій 8 для дешифрування цифрових мультимедійних сигналів, а також пристрій 7 для приймання цифрових мультимедійних сигналів. Пристрій 8 для дешифрування цифрових мультимедійних сигналів і пристрій 7 для приймання цифрових мультимедійних сигналів разом формують модульний цифровий мультимедійний приймач 1. Хоча у зображеному тут варіанті виконання пристрій 7 для приймання цифрових мультимедійних сигналів з'єднаний з пристроєм 8 для дешифрування цифрових мультимедійних сигналів, представлений винахід також окремо відноситься до відповідного пристрою 8 для дешифрування цифрових мультимедійних сигналів або до пристрою 7 для приймання цифрових мультимедійних сигналів. Пристрій 8 для дешифрування цифрових мультимедійних сигналів має задній модуль 180, який розроблений для обробки даних цифрових мультимедійних сигналів. Пристрій 8 для дешифрування цифрових мультимедійних сигналів додатково має мультимедійний інтерфейс 120 з високою чіткістю (HDMI), який розроблений для рознімного з'єднання мультимедійного пристрою 2, який сам по собі не є об'єктом представленого винаходу. HDMI інтерфейс 120 зазвичай є стандартизованим штепсельним з'єднанням. Однак, також можна реалізувати пристрій для дешифрування цифрових мультимедійних сигналів безпосередньо в мультимедійному пристрої 2 всередині його корпуса, у якому інтерфейс 120 потім може також бути нерознімним інтерфейсом. Пристрій 8 для дешифрування цифрових мультимедійних сигналів також має передній інтерфейс 380, який розроблений для з'єднання зовнішнього переднього модуля 170. Передній інтерфейс 380 може тут мати ділянку 381 з'єднання, за допомогою якої може під'єднуватися зовнішній передній модуль 170, а також іншу ділянку 382 з'єднання, за допомогою якої може під'єднуватися зовнішній блок 130 живлення для подачі електроенергії до пристрою 8 для дешифрування цифрових мультимедійних сигналів без потреби надання окремого блоку живлення. Окрім того, пристрій 8 для дешифрування цифрових мультимедійних сигналів може мати інтерфейс 90 користувача для під'єднання панелі 9 оператора, яка також не показана тут і не охоплена винаходом. Панель 9 оператора може тут з'єднуватися з використанням провідного з'єднання, а також інфрачервоного інтерфейсу. Перевага інфрачервоного інтерфейсу полягає в тому, що вона уникає механічного штепсельного з'єднання, яке схильне до помилок і вимагає багато простору. Наприклад, цей інтерфейс 90 користувача може використовуватися для з'єднання безпровідної мишки або безпровідної клавіатури, або навіть зовнішньої більш складної панелі оператора, наприклад пульта дистанційного керування, розробленого для цієї цілі. Інфрачервоний зв'язок може замінятися безпровідним радіозв'язком, наприклад, який абсолютно не вимагає каналу безперешкодної передачі. Також на Фігурі 1 зображено пристрій 7 для приймання цифрових мультимедійних сигналів. Цей варіант виконання пристрою для приймання цифрових мультимедійних сигналів, зображеного на Фігурі 1, має вхідний сигнальний інтерфейс 20 для цифрових мультимедійних сигналів. Зовнішнє джерело сигналів може з'єднуватися з цим вхідним сигнальним інтерфейсом 20, наприклад з антеною для земного сигналу DVB-T, з кабелем для кабельного сигналу DVB-C або супутниковою антеною для приймання супутникового сигналу DVB-S. На додаток до згаданих сигналів DVB-T, DVB-C і DVB-S, можуть прийматися інші сигнали, такі як сигнал DVBS2, ISDB-T, ATSC- або DVB-C2/T2. Вхідний сигнальний інтерфейс головним чином має порт для під'єднання зовнішнього приймача, наприклад антени. Окрім того, пристрій 7 для приймання цифрових мультимедійних сигналів у зображеному тут варіанті виконання також має передній модуль 170, який розроблений для приймання цифрових мультимедійних сигналів. У цьому випадку, цифрові мультимедійні сигнали, прийняті вхідним сигнальним інтерфейсом 20, можуть оброблятися в передньому модулі 170 і передаватися до заднього інтерфейсу 370. Задній інтерфейс 370 має ділянку 371 з'єднання, передбачену для цієї цілі, наприклад, для надання можливості під'єднання зовнішнього заднього модуля 180. Необхідно відзначити, що зовнішній задній модуль не є компонентом модульного пристрою 7 для дешифрування цифрових мультимедійних сигналів. Пристрій 7 для приймання цифрових мультимедійних сигналів додатково має блок 130 живлення для живлення пристрою 7 для приймання цифрових мультимедійних сигналів. Цей блок 130 живлення може з'єднуватися із зовнішньою системою живлення, наприклад за допомогою відповідного інтерфейсу 140. Блок 130 живлення може виконуватися у формі трансформатора, наприклад, з випрямлячем і регулятором постійної напруги або у формі блока живлення з перемиканням режимів для надання відповідних живлячих напруг до пристрою 7 для приймання цифрових мультимедійних сигналів. Пристрій для приймання цифрових мультимедійних сигналів може також мати ділянку 372 з'єднання на ділянці заднього інтерфейсу 370, яка розроблена для з'єднання блоку живлення з 6 UA 100586 C2 5 10 15 20 25 30 35 40 45 50 55 підключеним зовнішнім заднім модулем 180. У цей спосіб, блок 130 живлення, передбачений у пристрої 7 для приймання цифрових мультимедійних сигналів, може використовуватися не тільки для живлення пристрою для приймання цифрових мультимедійних сигналів, але й також для живлення пристрою 8 для дешифрування цифрових мультимедійних сигналів. Модульний цифровий мультимедійний приймач 1 згідно з варіантом виконання, зображеним на Фігурі 1, має з'єднувальний елемент 390 між пристроєм 7 для приймання цифрових мультимедійних сигналів і пристроєм 8 для дешифрування цифрових мультимедійних сигналів, який може надаватися у формі, наприклад, багатополюсної лінії. Багатополюсна лінія може тут мати ділянку або групу 391, розроблену для з'єднання ділянки 371 з'єднання заднього інтерфейсу 370 з ділянкою 381 з'єднання переднього інтерфейсу 380. Окрім того, з'єднувальний елемент 390 може мати ділянку 392 лінії, розроблену для з'єднання ділянки 372 з'єднання з пристроєм 7 для приймання цифрових мультимедійних сигналів і ділянкою 382 з'єднання пристрою 8 для дешифрування цифрових мультимедійних сигналів для, таким чином, надання можливості подавати потужність або енергію до компонентів пристрою 8 для дешифрування цифрових мультимедійних сигналів. В результаті, з'єднувальний елемент 390 має секцію 392 живлення і ділянку 391 лінії передачі даних, кожна з яких може мати велику кількість ліній. В практичному варіанті виконання, два пристрої 7 і 8 можуть з'єднуватися за допомогою кабельного з'єднувача і відповідних рознімачів або гнізд, тоді як розводка контактів рознімачів може виконуватися у такий спосіб, щоб гарантувати узгодженість з розводкою ліній щодо передачі потужності і даних. Експерт буде брати цю лінію і штепсельне з'єднання згідно з його технічними знаннями. Як альтернатива варіанту виконання, зображеному на Фігурі 1, наприклад, інтерфейс 90 користувача може також виконуватися як ділянка з'єднання поблизу переднього інтерфейсу 380, при цьому ділянка з'єднання для інтерфейсу користувача може, у цьому випадку, також виконуватися у відповідному задньому інтерфейсі 370, наприклад, так, що керувальні елементи 9 можуть втілюватися за допомогою відповідного інтерфейсу, який потім виконується на пристрої для приймання цифрових мультимедійних сигналів. З'єднувальний елемент 390 або лінія може потім мати додаткову секцію або групу, виконану для передачі сигналів оператора. Фігура 2 зображає схематичний вид функціональних кореляцій між різними компонентами пристрою 7 для приймання цифрових мультимедійних сигналів або пристрою 8 для дешифрування цифрових мультимедійних сигналів, а також з його зовнішніми компонентами. Пунктирна лінія тут показує розділення між пристроєм 7 для приймання цифрових мультимедійних сигналів та пристроєм 8 для дешифрування цифрових мультимедійних сигналів. Наприклад, пристрій 7 для приймання цифрових мультимедійних сигналів має передній модуль 170 з тюнером і демодулятором, які з'єднані між собою для обміну даними. У зображеному тут варіанті виконання, демодулятор 30 використовується для з'єднання із заднім модулем 180 за допомогою відповідних інтерфейсів, не позначених тут детальніше. Окрім того, пристрій для приймання цифрових мультимедійних сигналів з'єднаний з вхідним сигнальним інтерфейсом 20, за допомогою якого вхідні сигнали можуть передаватися до переднього модуля, наприклад у формі високочастотних сигналів. Окрім того, блок 30 живлення має порт 140 живлення, який використовується для живлення компонентів пристрою 7 для приймання цифрових мультимедійних сигналів. Інші функціональні зв'язки не показані в жодних деталях на схематичному виді, зображеному на Фігурі 2. На додаток до заднього модуля 180 пристрій 8 для дешифрування цифрових мультимедійних сигналів також має інтерфейс 90 для керувальних і відображальних елементів, наприклад, разом з портом для смарт-картки 80, наприклад, у формі слоту для смарт-картки. Також надається порт для з'єднання з HDMI мультимедійним пристроєм 120. Окрім того, наприклад, може надаватися ремодулятор 100 разом з високочастотними портами 110. Наприклад, задній модуль 180 може тут мати задній процесор 40, оперативно запам'ятовуючий елемент 50, флеш-запам'ятовуючий елемент 60 і смарт-картку 70. Смарт-картка може з'єднуватися, наприклад, з слотом 80 для неї. Фігура 3 зображає більш детальний схематичний вид заднього процесора 40 згідно з ілюстративним варіантом виконання винаходу. Наприклад, цей задній процесор може мати демультиплексор 41, дескремблер 42 або дешифрувальний пристрій 43, MPEG декодер 44, а також необов'язково цифровий/аналоговий конвертер 45. Цифровий/аналоговий конвертер 45 передбачений, зокрема, для випадків, у яких сигнальний вихід MPEG декодера повинен з'єднуватися з аналоговим пристроєм, тоді як цифровий/аналоговий конвертер може також усуватися, якщо під'єднаний мультимедійний пристрій є цифровим. В одному варіанті виконання, наприклад, сигнал, який подається до процесора 40 даних, формується демультиплексором 41 і дескремблером 42 для виділення сигналу для каналу. Виділений для 7 UA 100586 C2 5 10 15 20 25 30 35 40 45 50 55 60 каналу сигнал потім дешифрується дешифрувальним пристроєм 43 і потім дешифрується форматом MPEG, таким чином надаючи здатний до відображення телевізійний сигнал. Фігура 4 показує ілюстративний варіант виконання винаходу. Фігура 4 показує пристрій 8 для дешифрування цифрових мультимедійних сигналів у формі карти пам'яті для запису відеосигналів високої чіткості (HD-карта пам'яті). HD-карта пам'яті має слот 80 для смарткартки, у який може вставлятися смарт-картка 81, наприклад, для ідентифікації користувача і відповідного доступу до послуг. HD-карта пам'яті може з'єднуватися з мультимедійним відображальним пристроєм 2, наприклад телевізором, за допомогою HDMI з'єднання 120. HDкарта пам'яті 8 має усю релевантну архітектуру для обробки цифрових відеосигналів. На віддалі від HD-карти пам'яті пристрій 7 для приймання цифрових мультимедійних сигналів може виконуватися у формі стінного блоку. Такий стінний блок 7 може розміщуватися на відстані від HD-карти пам'яті. З'єднання між стінним блоком та HD-картою пам'яті може становити декілька метрів у довжину. Таким чином, стінна коробка може встановлюватися поблизу рознімача для подачі до неї електроенергії і/або поблизу рознімача антени або кабельного наконечника для подачі до стінного блоку 7 відповідного високочастотного сигналу. З іншого боку, HD-карта пам'яті 8 може розміщуватися поблизу телевізора 2. Таким чином, негативні впливи і збурення, які одержуються з стінного блоку, наприклад від блоку живлення стінного блоку, можуть усуватися для HD-карти пам'яті. Окрім того, стінний блок може замінятися згідно з необхідними технічними вимогами до нього, які залежать від регіональних аспектів живлення, таких як регіональні аспекти сформованих високочастотних сигналів і так далі. HD-карта пам'яті і стінний блок можуть з'єднуватися із з'єднувальною лінією, яка може ділитися на декілька провідних секцій згідно з необхідними функціями між стінним блоком 7 та HD-картою пам'яті 8. Такі секції можуть передбачатися, наприклад, для передачі сигналів транспортного потоку даних від стінного блоку до HD-карти пам'яті або контрольних сигналів від HD-карти пам'яті до стінного блоку. Така передача сигналів може здійснюватися за допомогою так званої витої пари провідників, у якій два проводи звиті між собою для усунення індукованого перехідного шуму. Окрім того, з'єднувальна лінія 390 може мати секцію для живлення HD-карти пам'яті від стінного блоку. HD-картою пам'яті можна керувати пультом 9 дистанційного керування. Однак, керування HD-картою пам'яті 8 може також здійснюватися за допомогою телевізора 2 або спеціального пульта дистанційного керування телевізора. У цьому випадку, пульт 9 дистанційного керування належить телевізору 2 і керування HD-картою пам'яті здійснюється за допомогою інтерфейсу, який з'єднує HD-карту пам'яті з телевізором 2. Фігура 5 показує інший ілюстративний варіант виконання винаходу, у якому пристрій 7 для приймання цифрових мультимедійних сигналів надається у формі так званого подовжувального блоку. Подовжувальний блок 7 функціонально включає стінний блок і може додатково мати додаткові функції, як, наприклад функції жорсткого диску (HDD)або з'єднання IP-протоколу. У відповідності з Фігурою 4, подовжувальний блок може мати високочастотний вхід 20, який приймає високочастотні сигнали. Замість з'єднання HD-карти пам'яті 8 безпосередньо з телевізором 2, HD-карта пам'яті 8 може також з'єднуватися з телевізором 2 за допомогою подовжувального блоку 7. У цьому випадку, HDMI з'єднання встановлюється між подовжувальним блоком 7 і телевізором 2, і з'єднання між подовжувальним блоком 7 і HDкартою пам'яті 8 може також передавати відповідну HDMI інформацію за допомогою системного контролера між HD-картою пам'яті 8 і подовжувальним блоком 7. У відповідності з Фігурою 4, HD-карта пам'яті може мати слот 80 для смарт-картки для приймання смарт-картки 81. Пульт 9 дистанційного керування може передбачатися для керування подовжувальним блоком. Слід відзначити, що подовжувальний блок може додатково з'єднуватися з додатковим стінним блоком, при цьому подовжувальний блок може мати перший тюнер, при цьому додатковий стінний блок може мати додатковий тюнер так, що користувач може мати два або більшу кількість різних тюнерів, наприклад тюнер наземної антени і кабельного телебачення або супутниковий тюнер. При наданні додаткового стінного блоку, подовжувальний блок може живитися електроенергією за допомогою додаткового стінного блоку. Подовжувальний блок може також приймати додаткові компоненти. Слід відзначити, що також можна уникати подовжувального блоку і безпосередньо вставляти HD-карту пам'яті в телевізор 2. Фігура 6 зображає схематичний вид ілюстративного варіанту виконання HD-карти пам'яті згідно з винаходом. HD-карта пам'яті 8 може мати слот 80 для смарт-картки для приймання смарт-картки 81. HD-карта пам'яті містить слот 80 смарт-картки і процесор 40, оперативно запам'ятовуючий елемент 50 і флеш-запам'ятовуючий елемент 60. HD-карта пам'яті може оснащуватися системним з'єднувальним елементом 399, який має, наприклад, аудіовхід, відеовхід, необов'язково USB вхід, вхід для живлення і вхід для першого сигналу транспортного 8 UA 100586 C2 5 10 15 20 25 30 35 40 45 50 55 60 потоку і необов'язково другого сигналу транспортного потоку. Системний з'єднувальний елемент може надаватися у формі визначеного компактного за формою рознімача/гнізда так, що можна одночасно вставляти і з'єднувати усі відповідні з'єднувальні елементи, що покращує зручність для користувача маніпуляцію HD-картою пам'яті. Фігура 7 зображає схематичний вид ілюстративного варіанту виконання стінного блоку 7, який також має системний з'єднувальний елемент 399. Стінний блок може додатково мати тюнер 10, високочастотний вхід 20 та демодулятор 30. Стінний блок може також оснащуватися блоком 130 живлення. Системний з'єднувальний елемент 399 може відповідати системному з'єднувальному елементу HD-карти пам'яті. Це означає, що системний з'єднувальний елемент 399 має секцію для передачі сигналів транспортного потоку даних і контрольних сигналів, при цьому передача сигналів транспортного потоку даних і контрольних сигналів може здійснюватися за допомогою так званого з'єднання витої пари. Окрім того, системний з'єднувальний елемент може мати вхід для живлення. Таким чином, системний з'єднувальний елемент 399 може мати мінімальну кількість проводів для передачі відповідних даних і потужності від стінного блоку 7 до HD-карти пам'яті 8 і навпаки. Фігура 8 зображає схематичний вид ілюстративного варіанту виконання подовжувального блоку 7, який має перший тюнер і другий тюнер, а також блок 130 живлення. На додаток до основних функцій стінного блоку, подовжувальний блок може додатково містити додаткові компоненти, як, наприклад, жорсткий диск і так далі. Слід відзначити, що жорсткий диск може бути внутрішнім жорстким диском і зовнішнім жорстким диском. Слід відзначити, що системний з'єднувальний елемент HD-карти пам'яті може з'єднуватися або з системним з'єднувальним елементом телевізора 2 або з подовжувальним блоком, при цьому подовжувальний блок буде з'єднуватися з телевізором 2 за допомогою HDMI з'єднання. Подовжувальний блок може мати певну кількість тюнерів, які можуть бути різного типу. Окрім того, може передбачатися повний аудіо/відеовхід, а також з'єднання IP-протоколу, наприклад Web-телевізор, або з'єднання IP-протоколу для повторного шифрування змісту для відтворення на другому або третьому телевізорі. Слід відзначити, що, на додаток до приймання цифрових телевізійних сигналів, представлений винахід може також використовуватися для приймання цифрових телевізійних сигналів будь-якого типу, зокрема для будь-якої передачі відео- і/або аудіосигналів. Слід відзначити, що термін "який містить" не виключає інших елементів і процедурних етапів так само як артикль "a" і "an" не виключає декількох елементів і етапів. Список Позиційних Позначень 1 Пристрій для приймання цифрових телевізійних сигналів 2 Мультимедійний пристрій 7 Пристрій для приймання цифрових мультимедійних сигналів 8 Пристрій для дешифрування цифрових мультимедійних сигналів 9 Панель оператора 10 Тюнер 20 Високочастотні сигнальні порти 30 Демодулятор 40 Задній процесор 41 Демультиплексор 42 Дескремблер 43 Дешифрувальний пристрій 44 MPEG декодер 45 Цифровий/аналоговий конвертер 50 Оперативно запам'ятовуючий елемент 60 Флеш-запам'ятовуючий елемент 70 Смарт-картка 80 Слот для смарт-картки 90 Керувальні і відображальні елементи 100 Ремодулятор 110 Високочастотні порти ремодулятора 120 Аудіо- і відеовиходи RCA/оптичні аудіо і відеовиходи або HDMI інтерфейс 130 Блок живлення 140 Порт живлення 170 Передній модуль або блок 180 Задній модуль або блок 9 UA 100586 C2 5 10 370 Задній інтерфейс 371 Ділянка з'єднання заднього інтерфейсу передачі даних 372 Ділянка з'єднання заднього інтерфейсу блоку живлення 380 Передній інтерфейс 381 Ділянка з'єднання переднього інтерфейсу передачі даних 382 Ділянка з'єднання переднього інтерфейсу блоку живлення 390 З'єднувальний елемент або лінія або пучок ліній 391 Ділянка лінії передачі даних 392 Ділянка лінії живлення 399 Системний з'єднувальний елемент ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 60 1. Модульний цифровий мультимедійний приймач, який має: пристрій (7) для приймання цифрових мультимедійних сигналів, який має вхідний сигнальний інтерфейс (20) для цифрових мультимедійних сигналів, передній модуль (170), розроблений для приймання цифрових мультимедійних сигналів, блок (130) живлення для пристрою (7) для приймання цифрових мультимедійних сигналів, задній інтерфейс (370), розроблений для під'єднання зовнішнього заднього модуля (180), пристрій (8) для дешифрування цифрових мультимедійних сигналів у вигляді карти пам'яті, який має задній модуль (180), розроблений для обробки даних цифрових мультимедійних сигналів, HDMI інтерфейс (120), розроблений для рознімного під'єднання мультимедійного пристрою (2), передній інтерфейс (380), розроблений для під'єднання зовнішнього переднього модуля (170), при цьому задній інтерфейс (370) пристрою (7) для приймання цифрових мультимедійних сигналів з'єднаний з переднім інтерфейсом (380) пристрою (8) для дешифрування цифрових мультимедійних сигналів, при цьому задній інтерфейс (370) пристрою (7) для приймання цифрових мультимедійних сигналів з'єднаний з переднім інтерфейсом (380) карти пам'яті за допомогою зовнішньої лінії (390) з наданням можливості встановлення пристрою (7) для приймання цифрових мультимедійних сигналів на відстані від пристрою (8) для дешифрування цифрових мультимедійних сигналів. 2. Модульний цифровий мультимедійний приймач за п. 1, який відрізняється тим, що передній інтерфейс (380) розроблений для рознімного під'єднання переднього модуля (170). 3. Модульний цифровий мультимедійний приймач за будь-яким із пп. 1-2, який відрізняється тим, що передній інтерфейс (380) включає передній інтерфейс (382) для з'єднання зовнішнього блока (130) живлення з пристроєм (8) для дешифрування цифрових мультимедійних сигналів.4. Модульний цифровий мультимедійний приймач за будь-яким із пп. 1-3, який відрізняється тим, що задній модуль (180) містить принаймні один блок, до якого входять: процесор даних (40), оперативно запам'ятовуючий елемент (50), флеш-запам'ятовуючий елемент (60), процесор (70) смарт-картки. 5. Модульний цифровий мультимедійний приймач за п. 4, який відрізняється тим, що процесор даних (40) включає принаймні один блок, до якого входять: демультиплексор (41), дескремблер (42), дешифрувальний пристрій (43), MPEG декодер (44), цифровий/аналоговий конвертер (45). 6. Модульний цифровий мультимедійний приймач за п. 4, який відрізняється тим, що процесор даних (40) включає процесор (70) смарт-картки, а також або дескремблер (42), або дешифрувальний пристрій (43) для приймання дешифрованих програм. 7. Модульний цифровий мультимедійний приймач за п. 4, який відрізняється тим, що задній модуль (170) має принаймні один процесор даних (40), оперативно запам'ятовуючий елемент (50) і флеш-запам'ятовуючий елемент (60), і процесор даних включає принаймні один демультиплексор (41), MPEG декодер (44) і цифровий/аналоговий конвертер (45). 8. Модульний цифровий мультимедійний приймач за будь-яким із пп. 1-7, який відрізняється тим, що додатково має інтерфейс (90) користувача, розроблений для надання можливості обміну даними між панеллю (9) оператора і пристроєм (8) для дешифрування цифрових мультимедійних сигналів. 10 UA 100586 C2 5 10 15 20 25 30 35 40 45 9. Модульний цифровий мультимедійний приймач за п. 8, який відрізняється тим, що інтерфейс (90) користувача є інфрачервоним інтерфейсом. 10. Модульний цифровий мультимедійний приймач за будь-яким із пп. 1-9, який відрізняється тим, що задній інтерфейс (370) розроблений для рознімного під'єднання зовнішнього заднього модуля (180). 11. Модульний цифровий мультимедійний приймач за будь-яким із пп. 1-10, який відрізняється тим, що задній інтерфейс (370) має ділянку (372) з'єднання для з'єднання зовнішнього блока (130) живлення із здатним до з'єднання зовнішнім заднім модулем (180). 12. Модульний цифровий мультимедійний приймач за будь-яким із пп. 1-11, який відрізняється тим, що передній модуль (170) має приймач (10) для приймання цифрових мультимедійних сигналів і демодулятор (30) для демодуляції цифрових мультимедійних сигналів. 13. Модульний цифровий мультимедійний приймач за будь-яким із пп. 1-12, який відрізняється тим, що цифрові мультимедійні сигнали є цифровими телевізійними сигналами. 14. Модульний цифровий мультимедійний приймач за будь-яким із пп. 1-13, який відрізняється тим, що пристрій (7) для приймання цифрових мультимедійних сигналів виконаний як стінний блок, а пристрій (8) для дешифрування цифрових мультимедійних сигналів виконаний як карта пам'яті для запису відеосигналів високої чіткості. 15. Модульний цифровий мультимедійний приймач за будь-яким із пп. 1-14, який відрізняється тим, що задній інтерфейс (370) пристрою (7) для приймання цифрових мультимедійних сигналів і передній інтерфейс (380) пристрою (8) для дешифрування цифрових мультимедійних сигналів пристосовані до формування системного з'єднувального елемента (399), при цьому системний з'єднувальний елемент має перший кінцевий блок (371, 381) для сигналів транспортного потоку даних і контрольних сигналів. 16. Модульний цифровий мультимедійний приймач за п. 15, який відрізняється тим, що системний з'єднувальний елемент (399) додатково має другий кінцевий блок (371, 381) для подачі електроенергії. 17. Модульний цифровий мультимедійний приймач за будь-яким із п. 15 або п. 16, який відрізняється тим, що пристрій (7) для приймання цифрових мультимедійних сигналів і пристрій (8) для дешифрування цифрових мультимедійних сигналів мають рознімач, який має секцію для системного з'єднувального елемента і секцію для живлення. 18. Модульний цифровий мультимедійний приймач за п. 17, який відрізняється тим, що рознімач додатково має секцію для HDMI з'єднання. 19. Модульний цифровий мультимедійний приймач за будь-яким із пп. 1-18, який відрізняється тим, що зовнішня лінія (390) має першу групу провідників (391) для сигналів транспортного потоку даних і контрольних сигналів, при цьому перша група провідників є витою парою провідників. 20. Модульний цифровий мультимедійний приймач за будь-яким із пп. 1-19, який відрізняється тим, що сигнали транспортного потоку даних і контрольні сигнали здатні передаватися в різних діапазонах частот. 21. Пристрій (8) для дешифрування цифрових мультимедійних сигналів у вигляді карти пам'яті, який має задній модуль (180), розроблений для обробки даних цифрових мультимедійних сигналів, HDMI інтерфейс (120), розроблений для рознімного під'єднання мультимедійного пристрою (2), передній інтерфейс (380), розроблений для під'єднання зовнішнього модуля (170), при цьому передній інтерфейс (380) карти пам'яті виконаний з можливістю з'єднання із заднім інтерфейсом (370) пристрою (7) для приймання цифрових мультимедійних сигналів з наданням можливості розташування пристрою (7) для приймання цифрових мультимедійних сигналів на відстані від карти пам'яті (8). 11 UA 100586 C2 12 UA 100586 C2 13 UA 100586 C2 14 UA 100586 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
