Цифровий канал обробки інформації lcd-телевізора

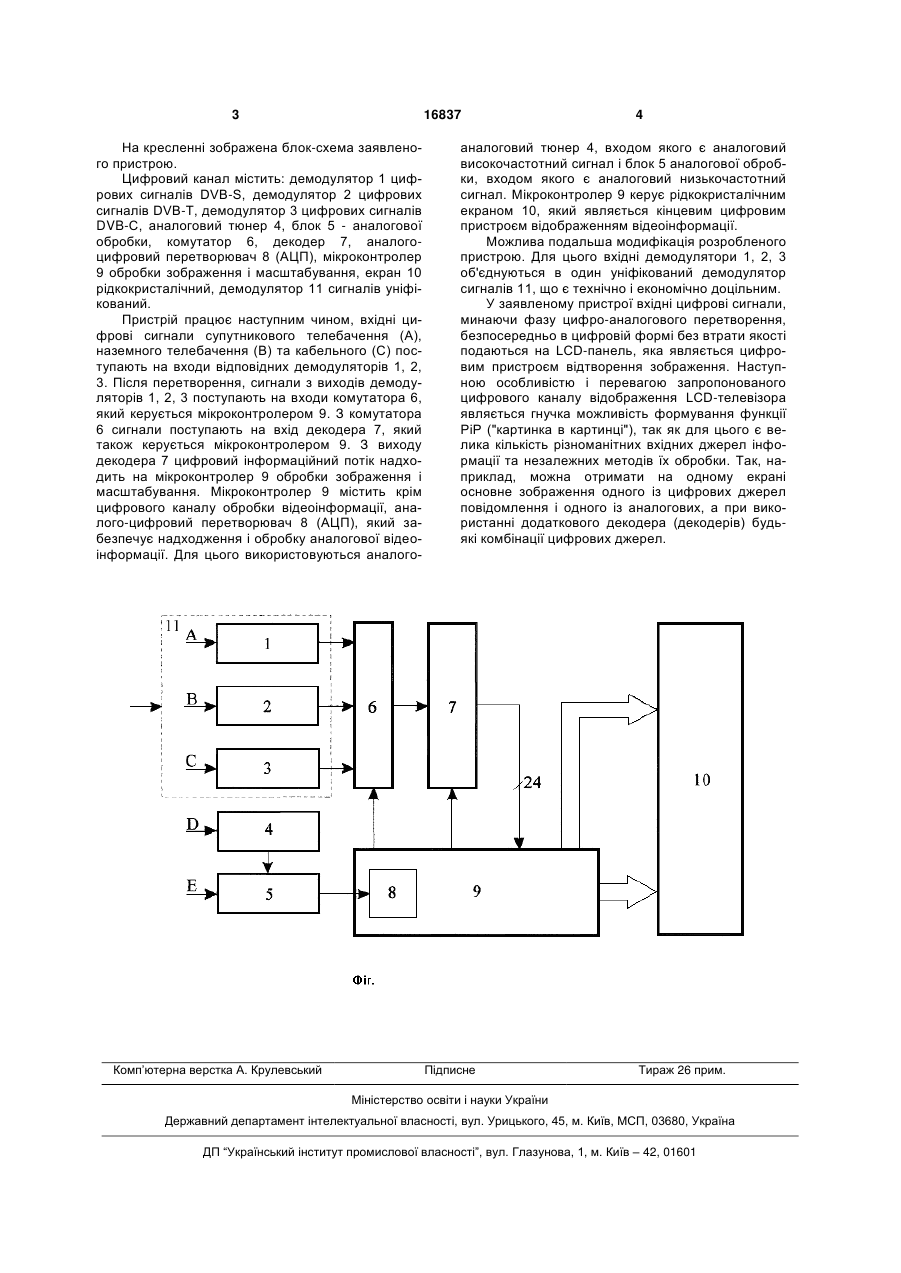

1. Цифровий канал обробки інформації LCDтелевізора, що містить екран, підключений до мікроконтролера, який відрізняється тим, що екран являє собою рідкокристалічну панель, причому додатково введені демодулятори цифрових сигналів DVB-S, DVB-T, DVB-C, кожен з яких з'єднаний зі входами комутатора, вихід якого підключений до декодера, що цифровою інформаційною 3 16837 На кресленні зображена блок-схема заявленого пристрою. Цифровий канал містить: демодулятор 1 цифрових сигналів DVB-S, демодулятор 2 цифрових сигналів DVB-T, демодулятор 3 цифрових сигналів DVB-C, аналоговий тюнер 4, блок 5 - аналогової обробки, комутатор 6, декодер 7, аналогоцифровий перетворювач 8 (АЦП), мікроконтролер 9 обробки зображення і масштабування, екран 10 рідкокристалічний, демодулятор 11 сигналів уніфікований. Пристрій працює наступним чином, вхідні цифрові сигнали супутникового телебачення (А), наземного телебачення (В) та кабельного (С) поступають на входи відповідних демодуляторів 1, 2, 3. Після перетворення, сигнали з виходів демодуляторів 1, 2, 3 поступають на входи комутатора 6, який керується мікроконтролером 9. З комутатора 6 сигнали поступають на вхід декодера 7, який також керується мікроконтролером 9. З виходу декодера 7 цифровий інформаційний потік надходить на мікроконтролер 9 обробки зображення і масштабування. Мікроконтролер 9 містить крім цифрового каналу обробки відеоінформації, аналого-цифровий перетворювач 8 (АЦП), який забезпечує надходження і обробку аналогової відеоінформації. Для цього використовуються аналого Комп’ютерна верстка А. Крулевський 4 аналоговий тюнер 4, входом якого є аналоговий високочастотний сигнал і блок 5 аналогової обробки, входом якого є аналоговий низькочастотний сигнал. Мікроконтролер 9 керує рідкокристалічним екраном 10, який являється кінцевим цифровим пристроєм відображенням відеоінформації. Можлива подальша модифікація розробленого пристрою. Для цього вхідні демодулятори 1, 2, 3 об'єднуються в один уніфікований демодулятор сигналів 11, що є технічно і економічно доцільним. У заявленому пристрої вхідні цифрові сигнали, минаючи фазу цифро-аналогового перетворення, безпосередньо в цифровій формі без втрати якості подаються на LCD-панель, яка являється цифровим пристроєм відтворення зображення. Наступною особливістю і перевагою запропонованого цифрового каналу відображення LCD-телевізора являється гнучка можливість формування функції РіР ("картинка в картинці"), так як для цього є велика кількість різноманітних вхідних джерел інформації та незалежних методів їх обробки. Так, наприклад, можна отримати на одному екрані основне зображення одного із цифрових джерел повідомлення і одного із аналогових, а при використанні додаткового декодера (декодерів) будьякі комбінації цифрових джерел. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
