Огороджувальний щит для щитового кріплення і спосіб його виготовлення

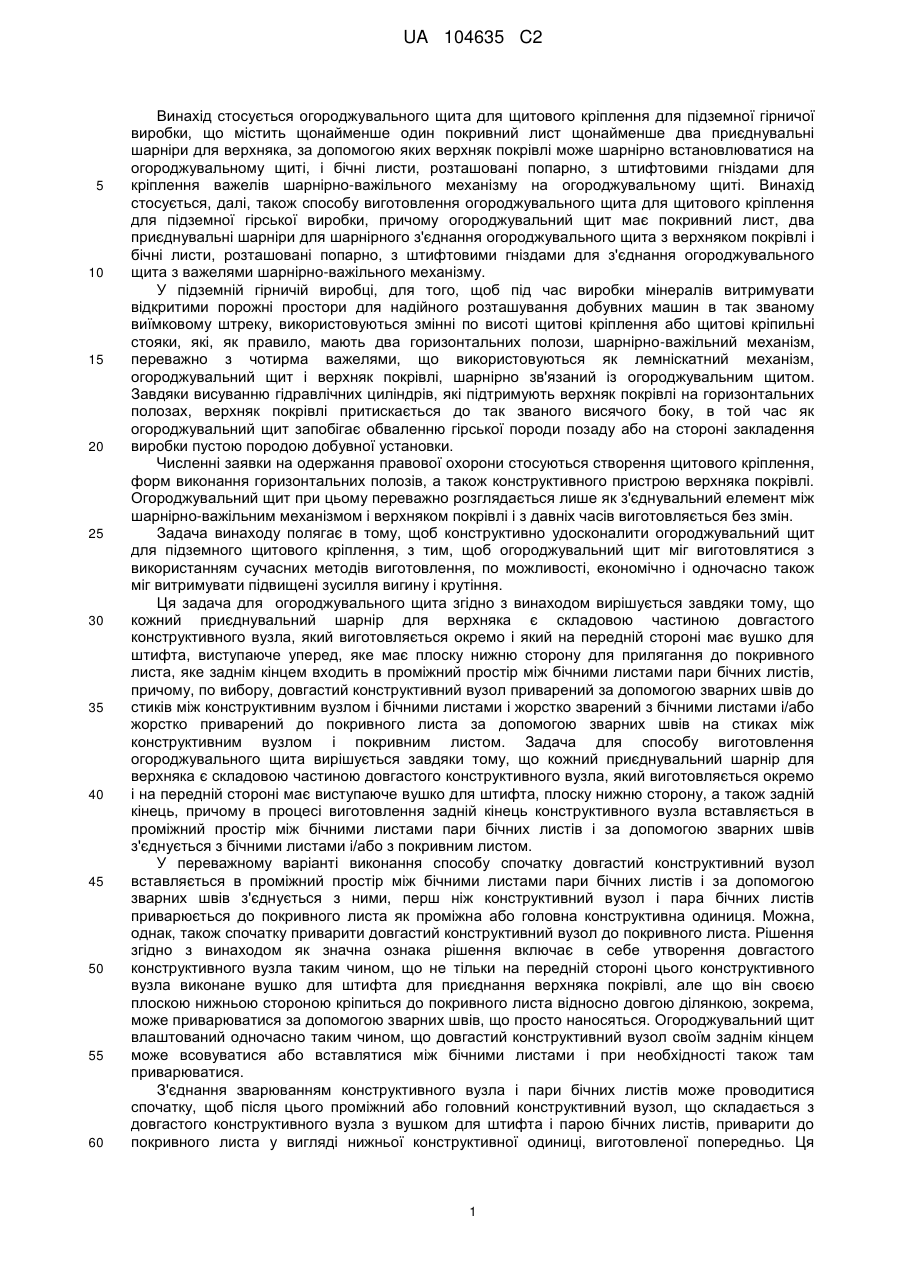

Реферат: Винахід стосується огороджувального щита для щитового кріплення, а також способу виготовлення такого огороджувального щита. Огороджувальний щит має покривний лист 14, два приєднувальні шарніри 21 для верхняка для з'єднання огороджувального щита з верхняком покрівлі і парою 15 бічних листів з відповідно двома бічними листами 13, 16 з штифтовими гніздами 11, 12 для кріплення важелів шарнірно-важільного механізму на огороджувальному щиті. Для спрощення процесу виготовлення огороджувального щита кожний приєднувальний шарнір 21 для верхняка є складовою частиною довгастого конструктивного вузла 20, що виготовляється окремо, який заднім кінцем може вварюватися в проміжному просторі між бічними листами 13, 16 пари 15 бічних листів, перш ніж головний конструктивний вузол 40, що складається з конструктивного вузла 20 і пари 15 бічних листів, привариться до покривного листа. UA 104635 C2 (12) UA 104635 C2 UA 104635 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується огороджувального щита для щитового кріплення для підземної гірничої виробки, що містить щонайменше один покривний лист щонайменше два приєднувальні шарніри для верхняка, за допомогою яких верхняк покрівлі може шарнірно встановлюватися на огороджувальному щиті, і бічні листи, розташовані попарно, з штифтовими гніздами для кріплення важелів шарнірно-важільного механізму на огороджувальному щиті. Винахід стосується, далі, також способу виготовлення огороджувального щита для щитового кріплення для підземної гірської виробки, причому огороджувальний щит має покривний лист, два приєднувальні шарніри для шарнірного з'єднання огороджувального щита з верхняком покрівлі і бічні листи, розташовані попарно, з штифтовими гніздами для з'єднання огороджувального щита з важелями шарнірно-важільного механізму. У підземній гірничій виробці, для того, щоб під час виробки мінералів витримувати відкритими порожні простори для надійного розташування добувних машин в так званому виїмковому штреку, використовуються змінні по висоті щитові кріплення або щитові кріпильні стояки, які, як правило, мають два горизонтальних полози, шарнірно-важільний механізм, переважно з чотирма важелями, що використовуються як лемніскатний механізм, огороджувальний щит і верхняк покрівлі, шарнірно зв'язаний із огороджувальним щитом. Завдяки висуванню гідравлічних циліндрів, які підтримують верхняк покрівлі на горизонтальних полозах, верхняк покрівлі притискається до так званого висячого боку, в той час як огороджувальний щит запобігає обваленню гірської породи позаду або на стороні закладення виробки пустою породою добувної установки. Численні заявки на одержання правової охорони стосуються створення щитового кріплення, форм виконання горизонтальних полозів, а також конструктивного пристрою верхняка покрівлі. Огороджувальний щит при цьому переважно розглядається лише як з'єднувальний елемент між шарнірно-важільним механізмом і верхняком покрівлі і з давніх часів виготовляється без змін. Задача винаходу полягає в тому, щоб конструктивно удосконалити огороджувальний щит для підземного щитового кріплення, з тим, щоб огороджувальний щит міг виготовлятися з використанням сучасних методів виготовлення, по можливості, економічно і одночасно також міг витримувати підвищені зусилля вигину і крутіння. Ця задача для огороджувального щита згідно з винаходом вирішується завдяки тому, що кожний приєднувальний шарнір для верхняка є складовою частиною довгастого конструктивного вузла, який виготовляється окремо і який на передній стороні має вушко для штифта, виступаюче уперед, яке має плоску нижню сторону для прилягання до покривного листа, яке заднім кінцем входить в проміжний простір між бічними листами пари бічних листів, причому, по вибору, довгастий конструктивний вузол приварений за допомогою зварних швів до стиків між конструктивним вузлом і бічними листами і жорстко зварений з бічними листами і/або жорстко приварений до покривного листа за допомогою зварних швів на стиках між конструктивним вузлом і покривним листом. Задача для способу виготовлення огороджувального щита вирішується завдяки тому, що кожний приєднувальний шарнір для верхняка є складовою частиною довгастого конструктивного вузла, який виготовляється окремо і на передній стороні має виступаюче вушко для штифта, плоску нижню сторону, а також задній кінець, причому в процесі виготовлення задній кінець конструктивного вузла вставляється в проміжний простір між бічними листами пари бічних листів і за допомогою зварних швів з'єднується з бічними листами і/або з покривним листом. У переважному варіанті виконання способу спочатку довгастий конструктивний вузол вставляється в проміжний простір між бічними листами пари бічних листів і за допомогою зварних швів з'єднується з ними, перш ніж конструктивний вузол і пара бічних листів приварюється до покривного листа як проміжна або головна конструктивна одиниця. Можна, однак, також спочатку приварити довгастий конструктивний вузол до покривного листа. Рішення згідно з винаходом як значна ознака рішення включає в себе утворення довгастого конструктивного вузла таким чином, що не тільки на передній стороні цього конструктивного вузла виконане вушко для штифта для приєднання верхняка покрівлі, але що він своєю плоскою нижньою стороною кріпиться до покривного листа відносно довгою ділянкою, зокрема, може приварюватися за допомогою зварних швів, що просто наносяться. Огороджувальний щит влаштований одночасно таким чином, що довгастий конструктивний вузол своїм заднім кінцем може всовуватися або вставлятися між бічними листами і при необхідності також там приварюватися. З'єднання зварюванням конструктивного вузла і пари бічних листів може проводитися спочатку, щоб після цього проміжний або головний конструктивний вузол, що складається з довгастого конструктивного вузла з вушком для штифта і парою бічних листів, приварити до покривного листа у вигляді нижньої конструктивної одиниці, виготовленої попередньо. Ця 1 UA 104635 C2 5 10 15 20 25 30 35 40 45 50 55 60 конструкція огороджувального щита або таке проведення способу при виготовленні огороджувального щита приводять до значного зниження кількості окремих деталей, необхідних для виготовлення огороджувального щита; одночасно пропонується можливість відносно простим чином витримувати задані розміри між вушком для штифта для приєднувального шарніра для верхняка, з одного боку, і штифтових гнізд для кріплення важелів, з іншого боку, оскільки ця нижня конструктивна одиниця або головний конструктивний вузол може збиратися разом, перш ніж здійсниться її остаточне кріплення на покривному листі. Крім того, забезпечується, що довгастий конструктивний вузол з одного боку, і пара бічних листів, з іншого боку, може з'єднуватися між собою за допомогою достатнього числа зварних швів, перш ніж на кінцевому етапі цей проміжний або головний конструктивний вузол за допомогою зварних швів, переважно за допомогою зварних швів, що проходять вздовж зовнішніх стінок довгастого конструктивного вузла і бічних листів кожної пари бічних листів, здійсниться приварювання і прикріплення проміжного конструктивного вузла до покривного листа. Альтернативно, однак, також можливо спочатку приварити до покривного листа попередньо виготовлений довгастий конструктивний вузол і лише потім пару бічних листів встановити на покривному листі таким чином, щоб задній кінець конструктивного вузла зайшов в проміжний простір. У цьому положенні потім пара бічних листів зварюється з покривним листом. При бажанні можна потім ще з'єднати зварюванням конструктивний вузол і пару бічних листів. Довгастий конструктивний вузол виконаний переважно як зварна конструкція яка має дві зовнішні плоскі листові смуги, які з'єднані за допомогою щонайменше одного поперечного пояса і завдяки цьому мають підвищену жорсткість одна відносно одної. У переважному варіанті виконання можна потім між листовими смугами вварити зігнуті захисні пояси, за допомогою яких досягається додаткове підвищення жорсткості листових смуг одна відносно одної. У випадку особливо переважного рішення згідно з винаходом захисні пояси розташовані по обидві сторони поперечної перемички і конструктивний вузол, переважно за допомогою зварних швів, які з'єднують кромки прикривних поясів з внутрішніми сторонами плоских листових смуг, а також з поперечною перемичкою або одна з одною, утворюється в частково закриту конструкцію. Нижні кромки листових смуг проходять при цьому переважно плоско і утворюють, таким чином, зону прилягаючого довгастого конструктивного вузла до покривного листа. Для того, щоб за допомогою конструктивного вузла, по можливості простим способом, утворити приєднувальний шарнір для верхняка, особливо переважно, якщо листові смуги мають кожна закруглений передній кінець, який забезпечений вушком круглої форми, так що при співвісному розташуванні обох вушок круглої форми двох листових смуг, з'єднаних в довгастий конструктивний вузол, утворюється приймальне гніздо для шарнірного штифта або приймальне гніздо для поворотної цапфи для шарнірного штифта для з'єднання верхняка покрівлі із огороджувальним щитом. Весь довгастий конструктивний вузол може складатися з декількох окремих частин, переважно з приблизно п'яти-восьми окремих частин, залежно від числа застосованих захисних поясів, завдяки чому загалом досягаються знижені витрати виробництва для виготовлення довгастого конструктивного вузла. Одночасно цей же конструктивний вузол може виготовлятися відповідно окремо, а потім використовуватися для одержання кожного приєднувального шарніра для верхняка. Особливо проста конструкція огороджувального щита досягається також завдяки тому, що згідно з переважним варіантом виконання між бічними листами пари бічних листів вварений тільки один окремий поперечний елемент. Переважним чином тільки один поперечний елемент служить потім лише виключно для того, щоб можна було виготовляти пару бічних листів у вигляді проміжного продукту, при якому з досить високою точністю витримування заданих розмірів обидва бічних листи розташовані плоскопаралельно один відносно одного і розташовані, в суті, на заданому проміжному просторі один відносно одного, розміри якого достатні для того, щоб довгастий конструктивний вузол можна було вставити між бічними листами. Особливо переважно, якщо поперечний елемент складається із зігнутого листового елемента, як, наприклад, з профільного елемента напівкруглої або напівовальної форми, який відповідно торцевими кінцями приварений до внутрішніх сторін бічних листів. Нижні кромки зігнутого листового елемента можуть потім одночасно в змонтованому стані накладатися на покривний лист і там знову приварюватися за допомогою точкового зварювання або переважно за допомогою суцільних зварних швів. У бічних листах переважно з обох сторін поперечного елемента відповідно вирізано отвір як приймальне штифтове гніздо для кріплення важелів за допомогою шарнірних штифтів, що вставляються в отвори для важелів. Вирізування отворів приймального штифтового гнізда здійснюється переважно перед зварюванням довгастого конструктивного вузла з парою бічних листів, залежно від проведення способу, перед або після з'єднання бічних листів в пару бічних листів з проміжним простором. 2 UA 104635 C2 5 10 15 20 25 30 35 40 45 50 55 60 Після того як спочатку два головних конструктивних вузли, які складаються відповідно з довгастого конструктивного вузла і привареної пари бічних листів, приварені до покривного листа, для остаточного встановлення огороджувального щита відповідно до повернутих одна до одної бічних поверхонь сусідніх бічних листів пар бічних листів переважно приварюються прямокутні листи жорсткості, які нижньою кромкою прилягають до покривного листа і там приварені. У випадку щонайменше трьох обмежувальних кромок листів жорсткості, розташованих під прямим кутом один відносно одного, можна з їх допомогою простим чином досягнути підвищення жорсткості огороджувального щита між бічними листами пар бічних листів, так що конструктивні елементи довгастого конструктивного вузла і пара бічних листів одночасно утворюють підкоси, що підвищують жорсткість покривного листа в стані монтажу. До покривного листа між двома парами бічних листів може бути, далі, приварена опорна консоль для приєднання кутового циліндра між огороджувальним щитом і верхняком покрівлі, причому опорна консоль переважно складається з литої деталі. Далі, переважним чином листи жорсткості і опорна консоль можуть приварюватися до захисного пояса, який має виїмки для часткового проходження листів жорсткості і для головної частини опорної консолі. В альтернативному варіанті виконання огороджувального щита згідно з винаходом нижні кромки листових смуг можна щонайменше частково забезпечити глибокими фасками для розміщення зварних швів між листовими смугами і покривним листом і/або нижні кромки бічних листів щонайменше частково забезпечити глибокими фасками для розміщення зварних швів між довгастим конструктивним вузлом і покривним листом. Виконання глибоких фасок дозволяє, отже, по-перше, наносити відносно сильніші зварні шви, а по-друге, робить можливим тісне скріплення один з одним довгастого конструктивного вузла і перекриваючих його бічних листів пари бічних листів, власне в тому випадку, якщо зварні шви між довгастим конструктивним вузлом і покривним листом виступають по боках. Далі, переважним чином листові смуги довгастого конструктивного вузла, розташовані в змонтованому стані всередині, на своїй верхній стороні можуть бути забезпечені заглибленням для прийому закриваючого листа, який проходить від однієї листової смуги, розташованої зовні, до другої листової смуги, розташованої зовні, і переважно приварений до неї. Далі, задні кромки бічних листів можуть бути забезпечені виступами, причому між виступами і покривним листом розміщена і приварена закриваюча перемичка, що проходить по ширині покривного листа. Подальші переваги і форми виконання огороджувального щита, а також проведення способу виготовлення огороджувального щита виходить з подальшого опису переважного прикладу виконання огороджувального щита щитового кріплення, описаного на фігурах. На кресленнях показують: Фіг. 1 - щитове кріплення для підземної гірської виробки із огороджувальним щитом згідно з винаходом, вигляд збоку; Фіг. 2 вигляд в перспективі огороджувального щита згідно з першим варіантом виконання у вигляді знизу в кінці способу виготовлення; Фіг. 3А, 3В, 3 С основні етапи способу виготовлення огороджувального щита з фіг. 2; Фіг. 4 попередньо виготовлений головний конструктивний вузол, що застосовується при виготовленні огороджувального щита за фіг. 2; Фіг. 5 вигляд в перспективі довгастого конструктивного вузла з приєднувальним шарніром для верхняка; Фіг. 6 конструктивний вузол з фіг. 5 в деталізованому зображенні; Фіг. 7 нижній конструктивний вузол для виготовлення головного конструктивного вузла з фіг. 4; Фіг. 8 основні елементи нижнього конструктивного вузла згідно з фіг. 7 в деталізованому зображенні; Фіг. 9 вигляд в перспективі огороджувального щита згідно з другим варіантом виконання у вигляді знизу в кінці способу виготовлення; Фіг. 10А, 10В, 10С основні етапи способу згідно з другим варіантом проведення способу відповідно до винаходу при виготовленні огороджувального щита з фіг. 9; Фіг. 11 вигляд в перспективі довгастого конструктивного вузла з приєднувальним шарніром для верхняка при огороджувальному щиті згідно з другим варіантом виконання; і Фіг. 12 вигляд в перспективі пари бічних листів як нижній конструктивний вузол при огороджувальному щиті згідно з другим варіантом виконання. На фіг. 1 представлене щитове кріплення для підземної гірської виробки, позначене загалом позицією 1, за допомогою якого, зокрема, добувний штрек, в якому розташована добувна машина, як і ланцюговий скребковий транспортер з прибудованою напрямною для машини, 3 UA 104635 C2 5 10 15 20 25 30 35 40 45 50 55 60 може триматися відкритим і одночасно добувна установка може пересуватися. Щитове кріплення 1 відомим самим по собі чином має два полози 2, які розташовані поруч один з одним, які в підземній гірській виробці позначаються як горизонтальні полози, оскільки вони накладаються на основу гірської породи, що утворює ґрунт очисного забою. На кожний горизонтальний полоз 2 спирається відповідно потужний гідравлічний циліндр 3, встановлений з можливістю багато разів висуватися, який в підземних гірських роботах позначається як гідравлічний стояк, і головка циліндра якого натискає знизу на верхняк 4 щита, який в подальшому, як це є звичайним в гірництві, позначається як верхняк покрівлі, оскільки він притискається до породи, утворюючої стелю очисного вибою, так званої покрівлі. Завдяки всуванню і висуванню гідравлічного циліндра 3 може встановлюватися відстань між горизонтальними полозами 2 і верхняком 4 покрівлі, причому за допомогою шарнірноважільного механізму 6, що включає в себе відповідно два важелі 5, які в цьому випадку виконані як лемніскатний важільний механізм, за допомогою огороджувального щита 10, а також кутового циліндра 7 забезпечується, що горизонтальні полози 2 і верхняк 4 покрівлі в будь-якому стані висування гідравлічного циліндра 3 розташовані, по суті, плоскопаралельно один відносно одного. Шарнірно-важільний механізм 6 має відповідно передній важіль 5 і задній важіль 5, які на відстані один від одного спираються на два штифтових гнізда 11 і 12, а також на полоз 2. Штифтові гнізда 11 і 12 виконані відповідно в бічному листі 13 огороджувального щита 10, а верхняк 4 покрівлі пов'язаний, далі, із огороджувальним щитом 10 за допомогою шарнірного штифта, не показаного тут детально, який переважно через виїмку 8 у верхняку 4 покрівлі може всовуватися в приєднувальний шарнір верхняка на огороджувальному щиті 10, щоб огороджувальний щит 10 і верхняк 4 покрівлі шарнірно з'єднати між собою. Кутовий циліндр 7, який одним своїм кінцем приєднаний до опорної консолі на огороджувальному щиті 10, а іншим своїм кінцем - до верхняку 4 покрівлі, служить для додаткового підвищення жорсткості шарнірного з'єднання між огороджувальним щитом 10 і верхняком 4 покрівлі і може по вибору навантажуватися або розвантажуватися за допомогою гідравліки. Винахід стосується, по суті, побудови, форми і способу виготовлення огороджувального щита 10, і огороджувальний щит 10 згідно з першим варіантом виконання зі своїми окремими частинами в перспективі зображено на фіг. 2, на яку тепер посилаємося. Огороджувальний щит 10 має міцний, в цьому випадку прямокутний покривний лист 14, що відповідає по всій ширині і довжині огороджувальному щиту 10, на нижній, відносно стану монтажу згідно з фіг. 1, стороні якого встановлені або приварені окремі структурні елементи для шарнірного встановлення важелів, кутового циліндра і шарнірного штифта для верхняка покрівлі. З фіг. 2 добре видно, що на нижній стороні покривного листа 14 розташована перша пара 15 бічних листів 13, 16, і на бічній відстані від неї розташована друга пара 15 бічних листів 13, 16, причому відповідно бічні листи, які лежать зовні, позначені позицією 13, а бічні листи, які лежать всередині, позначені позицією 16. Окремі бічні листи можуть бути утворені, однак, квазіідентичними один з одним. Відповідно на зовнішніх сторонах зовнішніх бічних листів 13, зрозуміло, закріплені фіксуючі пристрої 17, щоб вставити і закріпити проти послаблення шарнірні штифти 18 для шарнірного приєднання важелів 5 (фіг. 1) між бічними листами 13, 16 кожної пари 15 бічних листів. У той час, як задні штифтові гнізда 11 розташовані поблизу заднього кінця бічних листів 13, 16 або покривного листа 14, приєднувальний шарнір 21 для верхняка, через який шарнірний штифт може просуватися для з'єднання верхняка (4) покрівлі (фіг. 1) із огороджувальним щитом 10, виступає за передню кромку, покривного листа 14. Особливість огороджувального щита 10 згідно з винаходом полягає в тому, що приєднувальний шарнір 21 для верхняка розташований на передньому кінці 24 конструктивного вузла 20, який своєю плоскою нижньою стороною 22 прилягає до покривного листа 14 і там приварений, і який своїм заднім кінцем 24А входить в проміжний простір між бічними листами 13, 16 і за допомогою не показаних зварних швів на стиках між конструктивним вузлом 20, з одного боку, і бічними листами 13, 16, з іншого боку, приварений до них. Завдяки зварному з'єднанню конструктивного вузла 20 з бічними листами 13, 16 можна на першому етапі способу виготовити головний конструкційний вузол 40, який складається з бічних листів 13, 16, жорстко пов'язаних один з одним, а також з конструктивного вузла 20 з приєднувальним шарніром 21 для верхняка на передньому кінці. Для пояснення посилання робиться на фіг. 4, на якій головний конструкційний вузол 40 зображений детально, а також на фіг. 3А, яка показує перший етап виготовлення огороджувального щита 10 згідно з винаходом. На фіг. 3А один із, загалом, двох головних конструктивних вузлів 40 вже приварений до нижньої сторони покривного листа 14. Зокрема, на фіг. 4 добре видно, що головний конструктивний вузол 40 складається, по-перше, з конструктивного вузла 20, який на своєму передньому кінці 24 забезпечений приєднувальним шарніром 21 для верхняка, і, по-друге, з пари 15 бічних листів, причому бічні листи 13, 16 4 UA 104635 C2 5 10 15 20 25 30 35 40 45 50 55 60 посилені з утворенням жорсткого нижнього конструктивного вузла за допомогою поперечного елемента 19, перш ніж конструктивний вузол 20 своїм нижнім кінцем 24А з'єднається з парою 15 бічних листів за допомогою зварних швів. Оскільки, по-перше, нижній конструктивний вузол 20 і, по-друге, пара 15 бічних листів можуть виготовлятися окремо, а потім можуть збиратися в проміжний або головний конструктивний вузол 40, перш ніж здійсниться фіксування за допомогою зварних швів цього головного конструктивного вузла 40 на бічному листі 14, як показано на фіг. 3А, можна встановити точну відстань між центральними осями приєднувального шарніра 21 для верхняка і центральними осями штифтових гнізд 11, 12, перш ніж головний конструктивний вузол 40 привариться до покривного листа 14. Подальша перевага такого здійснення способу полягає в тому, що головний конструктивний вузол 40 спочатку посилюється сам по собі і в цьому відношенні може утворити елемент жорсткості для покривного листа 14, причому одночасно стає можливим, щоб з'єднання між головним по конструктивним вузлом 40 і покривним листом 14 могло здійснитися,по суті, лише виключно за допомогою подовжніх швів, які прокладаються вздовж плоскої нижньої сторони 22 ’ конструктивного вузла 20, а також нижніх кромок 13 , 16’ бічних листів 13, 16. Виготовлення подовжнього зварного шва може проводитися значно простіше, ніж окремих точок точкового зварювання, і забезпечує одночасно міцніше з'єднання з покривним листом 14 і вищу жорсткість огороджу вального щита 10. Це пояснює також фіг. 3В, на якій вже обидва нижніх конструктивних вузла 40 з всіма штифтовими гніздами 11, 12, а також з приєднувальним шарніром 21 для верхняка, виступаючим за передню кромку покривного листа 14, закріплені на покривному листі 14 за допомогою подовжніх зварних швів. Зокрема, нижні кромки 13', 16' бічних листів 13, 16 вільні і добре доступні для того, щоб прокласти подовжні зварні шви, при необхідності, також за допомогою зварювального робота. Лише на наступному етапі виготовлення, як показано на фіг. 3С, між внутрішніми бічними листами 16 приварена опорна консоль 61 для приєднання кутового циліндра 7 (фіг. 1) до нижньої сторони покривного листа 14, і на відстані один від одного між розташованими всередині бічними листами 16 вварені декілька листів 62 жорсткості, в цьому випадку прямокутної форми, щоб ще раз додатково підвищити жорсткість і щоб можна було приварити закриваючі листи 65, які розташовані на відстані від покривного листа 14, і таким чином посилити весь огороджувальний щит 10 з утворенням коробчастої конструкції. Подальші листи 63 жорсткості можна також вварити безпосередньо між конструктивними вузлами 20 кожного нижнього конструктивного вузла 40, причому кожний лист жорсткості має переважно три кромки, розташовані перпендикулярно одна одній. Щоб також приварювання закриваючих листів 65 можна було провести легко, вони забезпечені прорізами 66, через які листи 62, 63 жорсткості частково проходять ребрами до верхньої кромки, розташованої вільно. Подальше конструктивне спрощення огороджувального щита 10 досягається за допомогою відносно простої побудови конструктивного вузла 20, несучої приєднувальний шарнір 21 для верхняка, з одного боку, і пари 15 бічних листів, підвищення жорсткості яких може здійснюватися окремо від покривного листа 14, з іншого боку. І без того, проста будова пари 15 бічних листів виходить особливо чітко з фіг. 7 і 8. Як показано, єдиний елемент для жорсткого з'єднання один з одним бічних листів 13, 16 пари 15 бічних листів складається з поперечного елемента 19, який, як добре видно на фіг. 8, складається із зігнутого листового елемента, торцеві кінці 19' якого відповідно можуть приварюватися до внутрішніх сторін бічного листа 13, розташованого на огороджувальному щиті відповідно зовні, з одного боку, і бічного листа 16, розташованого всередині, з іншого боку, і нижня кромка 19" якого може закінчуватися урівень з і нижніми сторонами 13', 16 бічних листів 13, 16, щоб можна було також у стані монтажу головного конструктивного вузла 40 (фіг. 3) приварити поперечний елемент 19 до покривного листа огороджувального щита. Як особливо чітко показано на фіг. 8, штифтові гнізда в бічних листах 13, 16 можуть вирізатися перед їх з'єднанням в пару 15 бічних листів, щоб витримуватися точна відстань центральних осей обох штифтових гнізд 11, 12 один відносно одного, перш ніж поперечний елемент 19 буде вварений між бічними листами 13, 16. Для того, щоб полегшити зварювання, між обома штифтовими гніздами 11, 12 можна виконати круглий отвір 70, через який можна ввести додатковий штифт, наприклад, для прикріплення прикриття стику або при необхідності нанести зварний шов. Крім того, як показано на фіг. 7, на парі 15 бічних листів, зокрема, на зовнішньому бічному листі 15 можна закріпити фіксуючі пристрої 17, перш ніж за допомогою зварних швів здійсниться з'єднання пари 15 бічних листів з конструктивним вузлом 20 (фіг. 5) з утворенням головного конструктивного вузла. Аналогічно проста конструктивна побудова також має конструктивний вузол 20, як це стає ясним з фіг. 5 і 6. Кожен конструктивний вузол 20 виконаний у вигляді зварної конструкції і має дві зовнішні плоскі листові смуги 23, які могли б складатися також з литих деталей або литих 5 UA 104635 C2 5 10 15 20 25 30 35 40 45 50 55 60 елементів і які мають закруглений передній кінець 24, забезпечений по центру вушком 25 круглої форми, причому обидва вушка 25 разом в стані монтажу конструктивного вузла 20 утворюють приєднувальний шарнір 21 для верхняка (фіг. 3). Нижні кромки 23' листових смуг 23 плоскі, щоб кожна листова смуга 23 і тим самим також конструктивний вузол 20 міг прилягати до покривного листа огороджу вального щита і приварюватися за допомогою подовжніх зварних швів. Точна відстань між обома листовими смугами 23 і підвищення їх жорсткості досягається за допомогою поперечних поясів 26, які відповідно приварені до внутрішніх сторін листових смуг 23. За винятком області плоских нижніх кромок 23' листових смуг 23 конструктивний вузол 20 за допомогою зігнутих захисних поясів 21, 28 піддається підвищенню жорсткості з утворенням частково закритої конструкції, причому захисні пояси 27 частково можуть прилягати до поперечних поясів 26, щоб приваритися до поперечних поясів 26, або можуть накладатися на них, щоб захисні пояси точно позиціонувалися на конструктивному вузлі 20. Це особливо чітко показано на фіг. 5, на якій можна бачити тільки один з обох поперечних поясів 26, до обох сторін якого проходить відповідно один захисний пояс 27. Задній кінець 24А конструктивного вузла 20 сходиться під гострим кутом і вужчає, оскільки верхні кромки 23" листових смуг 23 проходять під гострим кутом відносно плоских нижніх кромок 23'. Відстань зовнішніх сторін листових смуг 23 розрахована таким чином, що конструктивний вузол 20 може вставлятися між бічними листами 13, 16 пари 15 бічних листів з невеликим зазором для руху, як показано на фіг. 2, і там може приварюватися таким чином, що нижні кромки 23' бічних смуг 23 розташовані співвісно з нижніми кромками 13', 16' бічних листів 13, 16. З'єднувальні зварні шви конструктивного вузла 20 з парою 15 бічних листів лежать при цьому переважно вздовж верхньої кромки 23" листових смуг 23, щоб вся нижня сторона головного конструктивного вузла 40 могла накладатися плоскопаралельно на покривний лист 14, не викликаючи необхідності в додатковій обробці зварних швів або т. п. На фіг. 9-12 показаний огороджувальний щит 110 згідно з винаходом відповідно до другого прикладу виконання, а також спосіб виготовлення цього огороджувального щита 110, трохи модифікованого в порівнянні з проведенням способу, описаним вище. Конструктивні елементи, що мають однакові функції, в огороджувальному щиті 110 мають посилальні позиції, збільшені на 100, в порівнянні з попереднім прикладом виконання. Огороджувальний щит 110 має міцний покривний лист 114 прямокутної форми і по всій довжині і ширині відповідний огороджувальному щиту 110, до нижньої сторони якого приварена перша пара 115 бічних листів 113, 116 і на деякій бічній відстані від неї приварена друга пара 115 бічних листів 113, 116. У той час як штифтові гнізда 111, 112 для приєднання важелів розташовані поблизу заднього кінця бічних листів 113, 116 або покривного листа 114, приєднувальний шарнір 121 для верхняка, через який може просуватися шарнірний штифт для з'єднання верхняка 4 покрівлі (фіг. 1) із огороджувальним щитом 110, виступає за передню кромку покривного листа 114. Згідно з винаходом в огороджувальному щиті 110 приєднувальний шарнір 121 для верхняка розташований на передньому кінці 124 конструктивного вузла 120, який своєю плоскою нижньою стороною 122 прилягає до покривного листа 114 і там міцно зварюється. Задній кінець 124А конструктивного вузла 120 входить або занурюється в проміжний простір між бічними листами 113, 116 і може там бути привареним до бічних листів 113, 116 за допомогою не показаних зварних швів, що проходять вздовж стикових пазів. Принципова побудова конструктивного вузла 120, виготовленого окремо, і пари 115 бічних листів, виготовленої окремо, аналогічно попередньому прикладу виконання. Кожний конструкційний вузол 120, як добре видно з фіг. 11, виконаний як зварна конструкція і має дві зовнішні, плоскі листові смуги 123, передній кінець 124 яких закруглений і по центру забезпечений вушком 125 круглої форми для утворення приєднувального шарніра для верхняка. Нижні кромки 123' листових смуг 123 плоскі, щоб кожна листова смуга 123 і тим самим також конструктивний вузол 120 своєю плоскою нижньою стороною могли прилягати до покривного листа огороджувального щита і приварюватися до покривного листа за допомогою подовжніх зварних швів. Для поліпшення нанесення зварних швів нижня кромка 123' листових смуг 123 на крайовій стороні щонайменше на зовнішніх сторонах забезпечена відносно глибокою фаскою 129 або скосом, який проходить переважно лише частково по передній області нижньої кромки 123' листової смуги 123. Відстань між обома листовими смугами 123 і їх підвищення жорсткості досягається за допомогою поперечних поясів 126, які відповідно приварені до внутрішніх сторін листових смуг 123. Конструктивний вузол 120, виготовлений попередньо, спочатку закривається за допомогою одного або декількох зігнутих прикривних поясів 127 в області переднього кінця 124, причому ці прикривні пояси 127 вварюються між листовими смугами 123 і при необхідності також можуть прилягати і приварюватися до поперечних поясів. Заднійкінець 124А конструктивного вузла 120 сходиться під гострим кутом і 6 UA 104635 C2 5 10 15 20 25 30 35 40 45 50 55 60 вужчає, оскільки верхні кромки 123" листових смуг 123 проходять похило відносно плоских нижніх кромок 123' або нижньої сторони 122 конструктивного вузла 120. В області заднього кінця 124А зазор між листовими смугами 123 залишається відкритим щонайменше доти, доки конструктивний вузол 120 не буде приварений до покривного листа. Пара 115 бічних листів, виготовлена попередньо, як це добре видно з фіг. 12, складається, в суті, лише з бічних листів 113, 116 і поперечного елемента 119, що з'єднує їх, який відповідно приварюється до внутрішніх сторін бічних листів 113, 116 і визначає ширину проміжного простору. Нижні сторони 113', 116' бічних листів 113, 116 щонайменше в передній області забезпечені глибокими фасками 149 або скосами або, при необхідності, виїмками, щоб, як ще буде пояснено, прийняти виступи зварного шва, за допомогою якого конструктивний вузол 120 приварюється до покривного листа, перш ніж пара 115 бічних листів просунеться через конструктивний вузол таким чином, щоб задній кінець конструктивного вузла навантажився і вставився в проміжний простір між бічними листами 113, 116. Штифтові гнізда 111, 112 в бічних листах 113, 116 можуть вирізатися вже перед їх з'єднанням в пару 115 бічних листів. Між обома штифтовими гніздами 111, 112 вирізаний круглий отвір 170, через який, наприклад, може вставлятися штифт для фіксування прикриття зазору. Далі, обидва бічних листа або щонайменше один 116 з бічних листів забезпечені круглими отворами 171 для вставляння болтів і/або забезпечені отвором 172 овальної форми, щоб можна було нанести додаткові зварні шви для з'єднання пари 115 бічних листів з конструктивним вузлом 120. У принципі, для огороджувального щита 110 було б також можливо спочатку в першому етапі способу за допомогою зварного з'єднання між конструктивним вузлом 120 і бічними листами 113, 116 виготовити головний конструктивний вузол, який потім як жорстка конструктивна одиниця, що складається з пари бічних листів і конструктивного вузла, приварюється до покривного листа. Для огороджувального щита 110, зрозуміло, переважним чином можна використовувати альтернативний спосіб виготовлення, який тепер пояснюється з додатковим посиланням на фігури 10А, 10В, 10С. У першому етапі способу, як показує фіг. 10А, до нижньої сторони покривного листа 114 спочатку приварюється конструктивний вузол 120 таким чином, що передній кінець 124 з шарнірним приєднанням 121 для верхняка виступає за передню сторону покривного листа 114. Передня сторона покривного листа може бути забезпечена скосом або фаскою 175, щоб після накладення конструктивного вузла 120 нижньою стороною 122 на покривний лист 114 також можна було нанести зварний шов між передньою стороною покривного листа 114 і конструктивним вузлом 120. Оскільки зазор між листовими смугами 123 у нижнього кінця 124А відкритий, то також там, тобто в зазорі або на стиках на внутрішніх сторонах листових смуг можна нанести зварні шви, щоб досягнути внутрішнього зв'язку між нижньою стороною 122 конструктивного вузла 120 і покривним листом 114 за допомогою зварних швів, що наносяться відносно просто. Зовнішні сторони листових смуг 123 приварюються до покривного листа 114 переважно за допомогою зварних швів, що проходять по всій довжині їх кромок. У першій половині нижніх сторін листових смуг передбачені глибокі фаски 129, щоб там наносити зварні шви з великим зварювальним напливом без надмірного виступання за бічні поверхні листових смуг, в той час як задня половина конструктивного вузла за необхідності може приварюватися до покривного листа за допомогою кутового шва. У наступному етапі способу, як показує фіг. 10В, пара 115 бічних листів насувається на задній кінець 124А конструктивного вузла 120 таким чином, що задній кінець 124А конструктивного вузла занурюється в проміжний простір між бічними листами 113, 116. За рахунок глибоких фасок 149, утворених на внутрішніх сторонах бічних листів 113, 116, повернутих один до одного, насування пари 115 бічних листів буде проходити безперешкодно, власне, в тому випадку, якщо зварні шви, нанесені в глибоких фасках 129, виступають по боках за листові смуги 123 через зварювальні залишки або велику товщину матеріалу. Потім бічні листи 113, 116 можуть приварюватися до покривного листа 114 і через овальний отвір 172 можуть наноситися подальші зварні шви, щоб одержати квазіжорстке з'єднання між конструктивним вузлом 120, парою 115 бічних листів і покривним листом 114. Плоско зігнутий прикривний пояс 128, що перекриває зазор у заднього кінця 124А, приварюється до конструктивного вузла 120 переважно лише тоді, коли він приварений до покривного листа 114. Після того як перший нижній конструктивний вузол, той, що складається з конструктивного вузла 120 і пари 115 бічних листів був відповідно приварений, можна приварювати другий нижній конструктивний вузол в такій же послідовності етапів. Лише після цього відповідно між обома внутрішніми або розташованими всередині листовими смугами 116 обох пар 115 бічних листів вварюються листи 162 для підвищення жорсткості. До заднього кінця покривного листа 114 може бути приварена закриваюча перемичка 167, яка складається переважно з монолітної смуги, яка проходить по всій ширині 7 UA 104635 C2 5 10 15 20 25 30 35 40 45 50 55 покривного листа 114 і в стані монтажу охоплює знизу виступи 138 на задніх сторонах бічних листів 113, 116. Між бічними листами 116, розташованими всередині, знов вварена консоль 116, на якій може закріплюватися кутовий циліндр. Як особливо добре видно з фіг. 9, також і в огороджувальному щиті 110 вся область між бічними листами 116 закрита за допомогою закриваючих листів 165, причому через отвір виступає опорна консоль 161 для кутового циліндра. У відхилення від попереднього прикладу виконання, зрозуміло, обидва конструктивних вузла 120 перекриваються прикривним листом 169, який проходить відповідно від листової смуги 123 одного конструктивного вузла 120, розташованої зовні, до листової смуги 123 іншого конструктивного вузла 120, розташованої зовні, і також частковою ділянкою може входити назад в проміжний простір між обома листовими смугами 116. У представленому прикладі виконання прикривний лист 169 розташований відповідно урівень з прикривними поясами 127, 128, оскільки, як добре видно з фіг. 11, листова смуга 123, розташована всередині, відповідно забезпечена по центру на своїй верхній стороні 123" заглибленням 145. Завдяки додатковим зварним швам між прикривним листом 169 і, зокрема, листовими смугами 123, розташованими зовні, може досягатися додаткове підвищення жорсткості. З опису, наведеного вище, для фахівця виходять численні модифікації, які повинні попасти в об'єм охорони залежних пунктів формули винаходу. Формування конструктивного вузла, що має приєднувальний шарнір для верхняка, і пари бічних листів може змінюватися, не виходячи з об'єму охорони залежних пунктів формули винаходу. Мається на увазі, що підвищення жорсткості окремих елементів могло б здійснюватися також за допомогою більшої або меншої кількості окремих деталей. Звичайно, можна було б також використовувати ще більше елементів для підвищення жорсткості нижніх конструктивних вузлів між собою або для виготовлення окремого нижнього конструктивного вузла або конструктивного вузла і змінювати положення і відстань приєднувального шарніра для верхняка, а також отворів для пальців один відносно одного. Також можна змінювати послідовність етапів при з'єднанні окремих конструктивних елементів, а також нижніх конструктивних вузлів між собою. ФОРМУЛА ВИНАХОДУ 1. Огороджувальний щит щитового кріплення для підземних гірничих виробок, що містить щонайменше один покривний лист (14; 114), щонайменше два приєднувальні шарніри (21; 121) для верхняка, за допомогою яких верхняк покрівлі має можливість шарнірного встановлення на огороджувальному щиті, і бічні листи (13, 16; 113, 116), які розташовані попарно і мають штифтові гнізда (11, 12; 111, 112) для кріплення важелів шарнірно-важільного механізму на огороджувальному щиті, який відрізняється тим, що кожний приєднувальний шарнір (21; 121) для верхняка є складовою частиною довгастого конструктивного вузла (20; 120), що окремо виготовляється, який на передньому кінці (24; 124) має виступаюче вушко (25; 125) для штифта, який має плоску нижню сторону (22; 122) для прилягання до покривного листа (14; 114), який заднім кінцем (24А; 124А) входить в проміжний простір між бічними листами (13, 16; 113, 116) пари (15; 115) бічних листів і який жорстко приварений до бічних листів (13, 16) за допомогою зварних швів на стиках між конструктивним вузлом (20) і бічними листами (13, 16) і/або жорстко приварений до покривного листа (114) за допомогою зварних швів на стиках між конструктивним вузлом (120) і покривним листом (114). 2. Огороджувальний щит за п. 1, який відрізняється тим, що конструктивний вузол (20; 120) утворений як зварна конструкція, яка має дві зовнішні плоскі листові смуги (23; 123), які посилені одна відносно одної за допомогою щонайменше одного поперечного пояса (26; 126). 3. Огороджувальний щит за п. 2, який відрізняється тим, що між листовими смугами (23; 123) вварені зігнуті захисні пояси (27; 127). 4. Огороджувальний щит за п. 3, який відрізняється тим, що захисні пояси (27) розташовані по обидві сторони поперечної перемички (26) і закривають конструктивний вузол (20) з утворенням частково закритої конструкції. 5. Огороджувальний щит за одним з пп. 2-4, який відрізняється тим, що нижні кромки (23'; 123') листових смуг (23; 123) проходять плоско і утворюють зону прилягання до покривного листа (14; 114). 6. Огороджувальний щит за одним з пп. 2-5, який відрізняється тим, що листові смуги (23) мають кожна закруглений передній кінець (24), який забезпечений вушком (25) круглої форми. 8 UA 104635 C2 5 10 15 20 25 30 35 40 45 50 55 7. Огороджувальний щит за одним з пп. 1-6, який відрізняється тим, що між бічними листами (13, 16) вварений щонайменше один поперечний елемент або рівно один поперечний елемент (19). 8. Огороджувальний щит за п. 7, який відрізняється тим, що поперечний елемент (19) складається із зігнутого листового елемента, який своїми торцевими кінцями (19') приварений до внутрішніх сторін бічних листів (13, 16). 9. Огороджувальний щит за п. 7 або 8, який відрізняється тим, що в бічних листах (13, 16) по обидві сторони поперечного елемента (19) виконано по одному вирізаному отвору як штифтове гніздо (11, 12) для кріплення важелів за допомогою шарнірних штифтів важеля, що вставляються в отвори. 10. Огороджувальний щит за одним з пп. 1-9, який відрізняється тим, що відповідно на повернутих одна до одної бічних поверхнях бічних листів (16) сусідніх пар (15) бічних листів приварені прямокутні листи (62) жорсткості, які нижньою кромкою прилягають і приварені до покривного листа (14). 11. Огороджувальний щит за одним з пп. 1-10, який відрізняється тим, що до покривного листа (14) між двома парами (15) бічних листів приварена опорна консоль (61) для кріплення кутового циліндра між огороджувальним щитом і верхняком покрівлі. 12. Огороджувальний щит за п. 11, який відрізняється тим, що опорна консоль (61) складається з литої деталі. 13. Огороджувальний щит за одним з пп. 10-12, який відрізняється тим, що листи (62) жорсткості і опорна консоль (61) зварені з закриваючим листом (65), який переважно має виїмку (66) для часткового входження листів (62) жорсткості і головної частини опорної консолі (61). 14. Огороджувальний щит за одним з пп. 1-13, який відрізняється тим, що нижні кромки (123') листових смуг (123) щонайменше частково забезпечені глибокими фасками (129) для розміщення зварних швів між конструктивним вузлом (120) і покривним листом (114) і/або що нижні кромки бічних листів (116) щонайменше частково забезпечені глибокими фасками (149) для розміщення зварних швів між довгастим конструктивним вузлом (120) і покривним листом (114). 15. Огороджувальний щит за одним з пп. 1-14, який відрізняється тим, що листові смуги (123) довгастого конструктивного вузла (120), розташовані в змонтованому стані всередині, на своїй верхній стороні (123") забезпечені заглибленням (145) для розміщення прикривного листа (169), який проходить від листової смуги (123), розташованої зовні, до іншої листової смуги (123), розташованої зовні, і переважно приварений до них. 16. Огороджувальний щит за одним з пп. 1-15, який відрізняється тим, що задні кромки бічних листів (13, 16; 113, 116) забезпечені виступами (138, 139), причому між виступами і покривним листом розташована і приварена закриваюча перемичка (167), що проходить по ширині покривного листа (167). 17. Спосіб виготовлення огороджувального щита (10; 110) щитових кріплень для підземних гірничих виробок, причому огороджувальний щит (10; 110) має покривний лист (14; 114), два приєднувальні шарніри (21; 121) для верхняка для шарнірного з'єднання огороджувального щита з верхняком покрівлі, і попарно розташовані штифтові гнізда (11, 12; 111, 112) для з'єднання огороджувального щита з важелями шарнірно-важільного механізму, який відрізняється тим, що кожний приєднувальний шарнір (21; 121) для верхняка є складовою частиною довгастого конструктивного вузла (20; 120), який виготовляють окремо і який на передньому кінці (24; 124) має виступаюче вушко (25; 125) для штифта, плоску нижню сторону (22; 122), а також задній кінець (24А), причому задній кінець (24А; 124А) конструктивного вузла (20; 120) вводять в проміжний простір між бічними листами (13, 16; 113, 116) пари (15; 115) бічних листів і за допомогою зварних швів з'єднують з бічними листами (13, 16; 113, 116) і/або з покривним листом (14; 114). 18. Спосіб за п. 17, який відрізняється тим, що задній кінець (24А) спочатку вставляють в проміжний простір між бічними листами (13, 16) пари (15) бічних листів і за допомогою зварних швів з'єднують з нею, перш ніж конструктивний вузол (20) і пара (15) бічних листів будуть приварені до покривного листа (14). 19. Спосіб за п. 17, який відрізняється тим, що конструктивний вузол (120) спочатку приварюють до покривного листа (114), перш ніж задній кінець (124А) буде введений в проміжний простір між бічними листами (113, 116) і з'єднаний з ними за допомогою зварних швів. 20. Спосіб за одним з пп. 17-19, який відрізняється тим, що спочатку два конструктивні вузли (20; 120) разом з парою (15; 115) бічних листів приварюють до покривного листа (14; 114), а 9 UA 104635 C2 потім листи (63; 165) жорсткості приварюють між бічними поверхнями пари (15; 115) бічних листів, повернутими один до одного, до бічних листів (13; 16) і до покривного листа (14; 114). 10 UA 104635 C2 11 UA 104635 C2 12 UA 104635 C2 13 UA 104635 C2 14 UA 104635 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
