Основа секції для секцій щитового кріплення

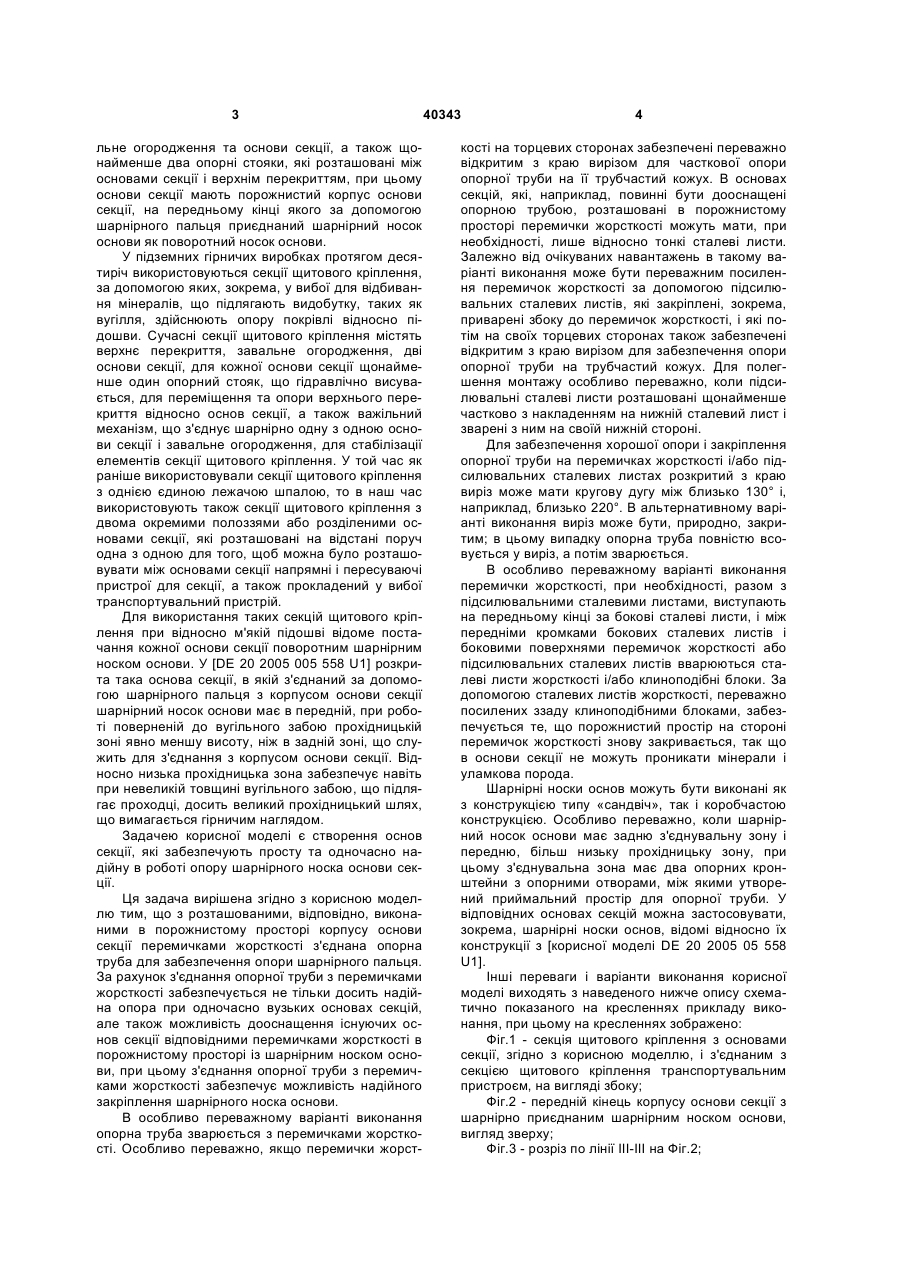

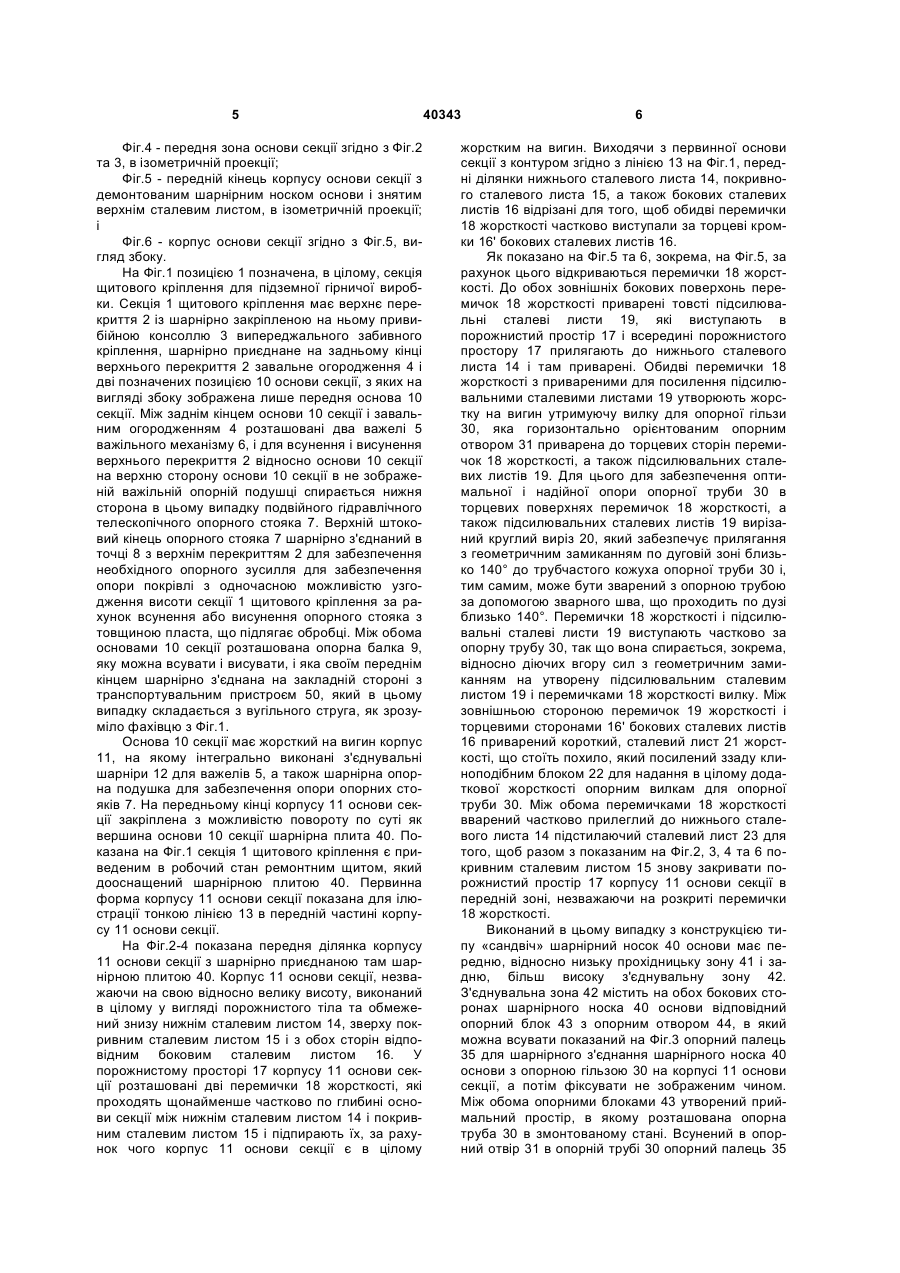

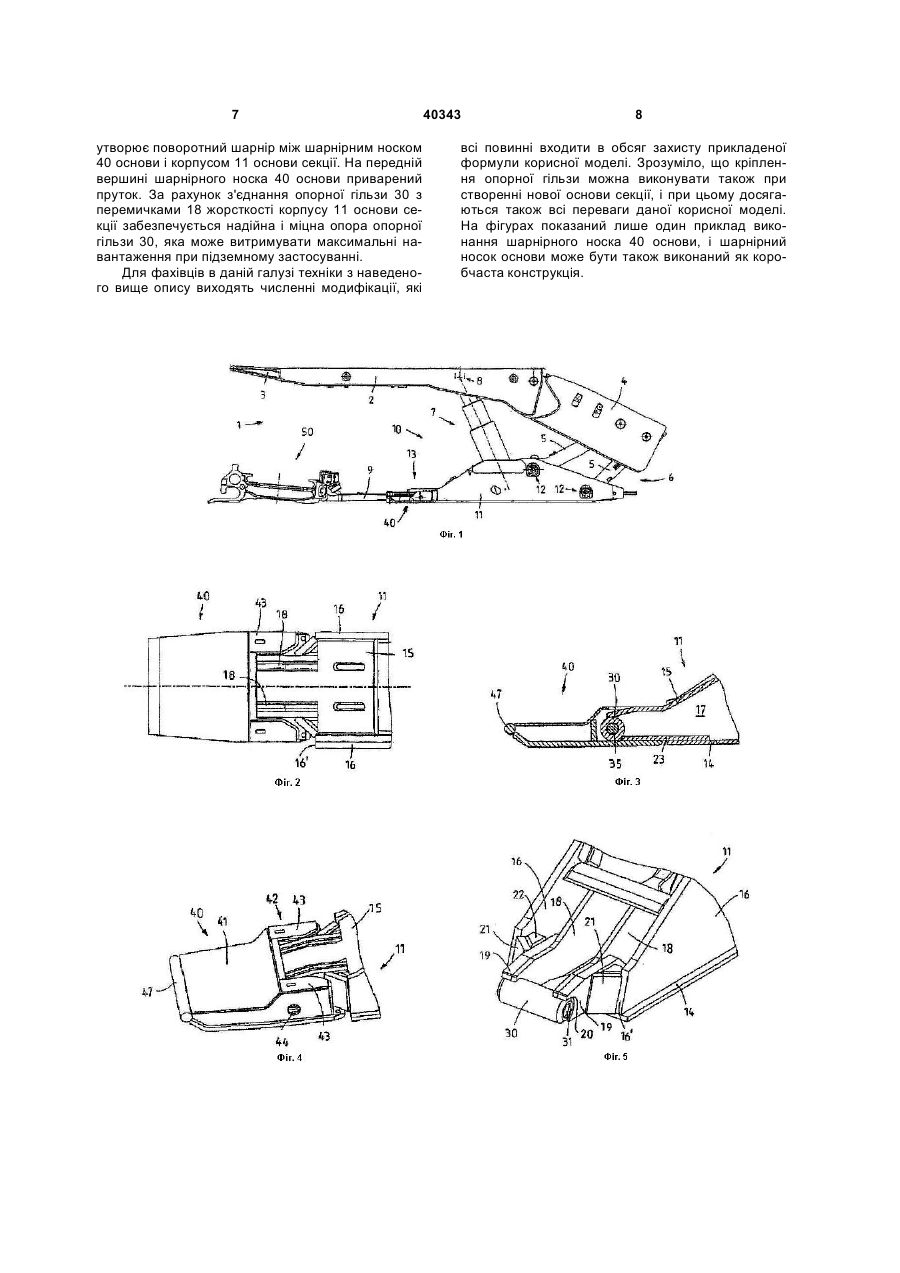

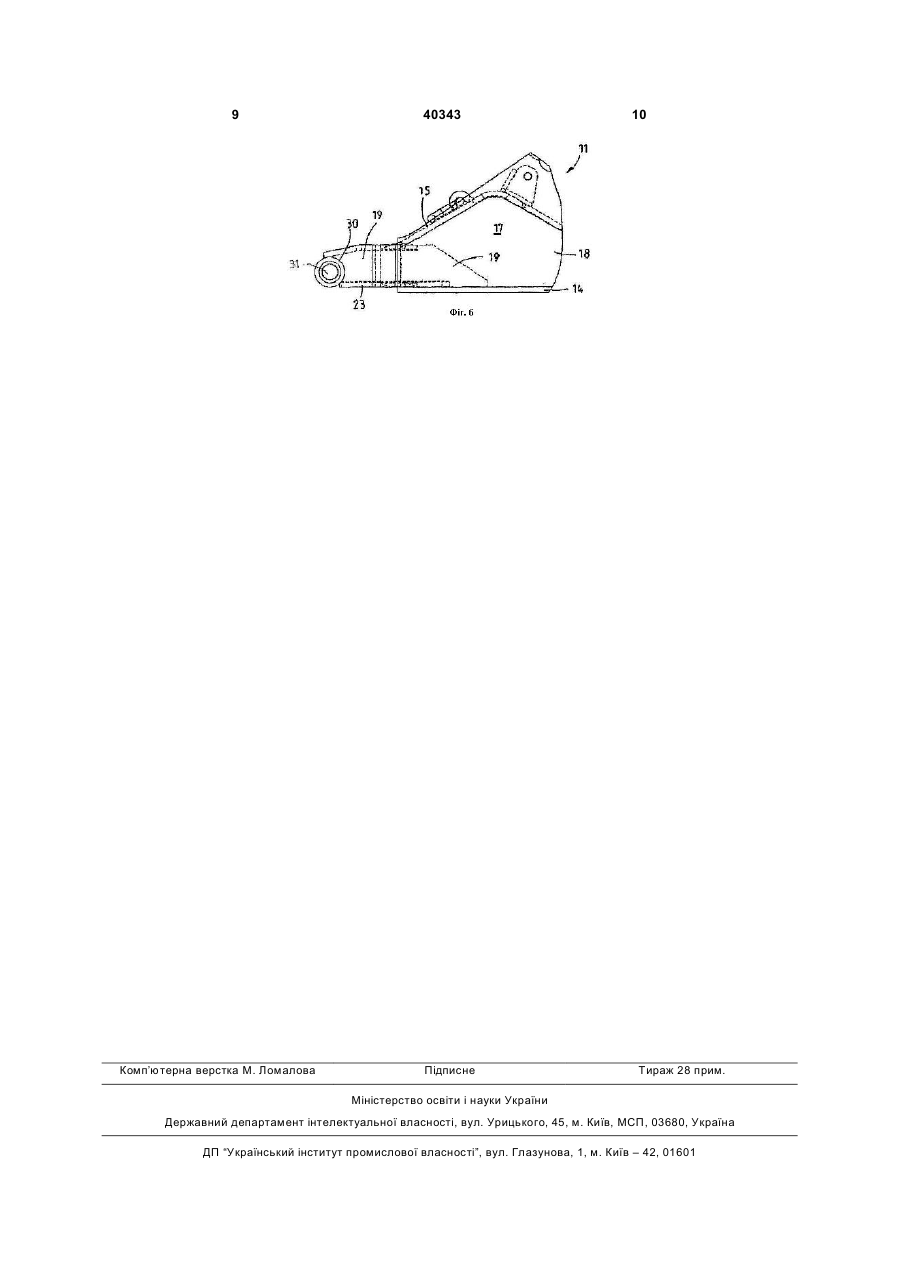

1. Основа секції для секцій щитового кріплення для підземного застосування, яка містить на своїй верхній стороні щонайменше одну шарнірну опорну подушку для забезпечення опори опорного стояка, а на своєму задньому кінці - з'єднувальні шарніри для важелів порожнистого корпусу (11), що має важільний механізм, основи секції, який посилений за допомогою перемичок (18) жорсткості, розташованих в порожнистому просторі (17) між покривним сталевим листом (15) і нижнім сталевим листом (14), а також між боковими сталевими листами (16), і з'єднуваний або з'єднаний з корпусом (11) основи секції за допомогою шарнірного пальця шарнірний носок основи, яка відрізняється тим, що з перемичками (18) жорсткості з'єднана опорна труба (30) для забезпечення опори шарнірного пальця. 2. Основа секції за п. 1, яка відрізняється тим, що опорна труба (30) зварена з перемичками (18) жорсткості. 3. Основа секції за п. 1 або 2, яка відрізняється тим, що перемички (18) жорсткості на торцевих сторонах забезпечені переважно відкритим з краю U 2 (11) 1 3 льне огородження та основи секції, а також щонайменше два опорні стояки, які розташовані між основами секції і верхнім перекриттям, при цьому основи секції мають порожнистий корпус основи секції, на передньому кінці якого за допомогою шарнірного пальця приєднаний шарнірний носок основи як поворотний носок основи. У підземних гірничих виробках протягом десятиріч використовуються секції щитового кріплення, за допомогою яких, зокрема, у вибої для відбивання мінералів, що підлягають видобутку, таких як вугілля, здійснюють опору покрівлі відносно підошви. Сучасні секції щитового кріплення містять верхнє перекриття, завальне огородження, дві основи секції, для кожної основи секції щонайменше один опорний стояк, що гідравлічно висувається, для переміщення та опори верхнього перекриття відносно основ секції, а також важільний механізм, що з'єднує шарнірно одну з одною основи секції і завальне огородження, для стабілізації елементів секції щитового кріплення. У той час як раніше використовували секції щитового кріплення з однією єдиною лежачою шпалою, то в наш час використовують також секції щитового кріплення з двома окремими полоззями або розділеними основами секції, які розташовані на відстані поруч одна з одною для того, щоб можна було розташовувати між основами секції напрямні і пересуваючі пристрої для секції, а також прокладений у вибої транспортувальний пристрій. Для використання таких секцій щитового кріплення при відносно м'якій підошві відоме постачання кожної основи секції поворотним шарнірним носком основи. У [DE 20 2005 005 558 U1] розкрита така основа секції, в якій з'єднаний за допомогою шарнірного пальця з корпусом основи секції шарнірний носок основи має в передній, при роботі поверненій до вугільного забою прохідницькій зоні явно меншу висоту, ніж в задній зоні, що служить для з'єднання з корпусом основи секції. Відносно низька прохідницька зона забезпечує навіть при невеликій товщині вугільного забою, що підлягає проходці, досить великий прохідницький шлях, що вимагається гірничим наглядом. Задачею корисної моделі є створення основ секції, які забезпечують просту та одночасно надійну в роботі опору шарнірного носка основи секції. Ця задача вирішена згідно з корисною моделлю тим, що з розташованими, відповідно, виконаними в порожнистому просторі корпусу основи секції перемичками жорсткості з'єднана опорна труба для забезпечення опори шарнірного пальця. За рахунок з'єднання опорної труби з перемичками жорсткості забезпечується не тільки досить надійна опора при одночасно вузьких основах секцій, але також можливість дооснащення існуючих основ секції відповідними перемичками жорсткості в порожнистому просторі із шарнірним носком основи, при цьому з'єднання опорної труби з перемичками жорсткості забезпечує можливість надійного закріплення шарнірного носка основи. В особливо переважному варіанті виконання опорна труба зварюється з перемичками жорсткості. Особливо переважно, якщо перемички жорст 40343 4 кості на торцевих сторонах забезпечені переважно відкритим з краю вирізом для часткової опори опорної труби на її трубчастий кожух. В основах секцій, які, наприклад, повинні бути дооснащені опорною трубою, розташовані в порожнистому просторі перемички жорсткості можуть мати, при необхідності, лише відносно тонкі сталеві листи. Залежно від очікуваних навантажень в такому варіанті виконання може бути переважним посилення перемичок жорсткості за допомогою підсилювальних сталевих листів, які закріплені, зокрема, приварені збоку до перемичок жорсткості, і які потім на своїх торцевих сторонах також забезпечені відкритим з краю вирізом для забезпечення опори опорної труби на трубчастий кожух. Для полегшення монтажу особливо переважно, коли підсилювальні сталеві листи розташовані щонайменше частково з накладенням на нижній сталевий лист і зварені з ним на своїй нижній стороні. Для забезпечення хорошої опори і закріплення опорної труби на перемичках жорсткості і/або підсилювальних сталевих листах розкритий з краю виріз може мати кругову дугу між близько 130° і, наприклад, близько 220°. В альтернативному варіанті виконання виріз може бути, природно, закритим; в цьому випадку опорна труба повністю всовується у виріз, а потім зварюється. В особливо переважному варіанті виконання перемички жорсткості, при необхідності, разом з підсилювальними сталевими листами, виступають на передньому кінці за бокові сталеві листи, і між передніми кромками бокових сталевих листів і боковими поверхнями перемичок жорсткості або підсилювальних сталевих листів вварюються сталеві листи жорсткості і/або клиноподібні блоки. За допомогою сталевих листів жорсткості, переважно посилених ззаду клиноподібними блоками, забезпечується те, що порожнистий простір на стороні перемичок жорсткості знову закривається, так що в основи секції не можуть проникати мінерали і уламкова порода. Шарнірні носки основ можуть бути виконані як з конструкцією типу «сандвіч», так і коробчастою конструкцією. Особливо переважно, коли шарнірний носок основи має задню з'єднувальну зону і передню, більш низьку прохідницьку зону, при цьому з'єднувальна зона має два опорних кронштейни з опорними отворами, між якими утворений приймальний простір для опорної труби. У відповідних основах секцій можна застосовувати, зокрема, шарнірні носки основ, відомі відносно їх конструкції з [корисної моделі DE 20 2005 05 558 U1]. Інші переваги і варіанти виконання корисної моделі виходять з наведеного нижче опису схематично показаного на кресленнях прикладу виконання, при цьому на кресленнях зображено: Фіг.1 - секція щитового кріплення з основами секції, згідно з корисною моделлю, і з'єднаним з секцією щитового кріплення транспортувальним пристроєм, на вигляді збоку; Фіг.2 - передній кінець корпусу основи секції з шарнірно приєднаним шарнірним носком основи, вигляд зверху; Фіг.3 - розріз по лінії ІІІ-ІІІ на Фіг.2; 5 Фіг.4 - передня зона основи секції згідно з Фіг.2 та 3, в ізометричній проекції; Фіг.5 - передній кінець корпусу основи секції з демонтованим шарнірним носком основи і знятим верхнім сталевим листом, в ізометричній проекції; і Фіг.6 - корпус основи секції згідно з Фіг.5, вигляд збоку. На Фіг.1 позицією 1 позначена, в цілому, секція щитового кріплення для підземної гірничої виробки. Секція 1 щитового кріплення має верхнє перекриття 2 із шарнірно закріпленою на ньому привибійною консоллю 3 випереджального забивного кріплення, шарнірно приєднане на задньому кінці верхнього перекриття 2 завальне огородження 4 і дві позначених позицією 10 основи секції, з яких на вигляді збоку зображена лише передня основа 10 секції. Між заднім кінцем основи 10 секції і завальним огородженням 4 розташовані два важелі 5 важільного механізму 6, і для всунення і висунення верхнього перекриття 2 відносно основи 10 секції на верхню сторону основи 10 секції в не зображеній важільній опорній подушці спирається нижня сторона в цьому випадку подвійного гідравлічного телескопічного опорного стояка 7. Верхній штоковий кінець опорного стояка 7 шарнірно з'єднаний в точці 8 з верхнім перекриттям 2 для забезпечення необхідного опорного зусилля для забезпечення опори покрівлі з одночасною можливістю узгодження висоти секції 1 щитового кріплення за рахунок всунення або висунення опорного стояка з товщиною пласта, що підлягає обробці. Між обома основами 10 секції розташована опорна балка 9, яку можна всувати і висувати, і яка своїм переднім кінцем шарнірно з'єднана на закладній стороні з транспортувальним пристроєм 50, який в цьому випадку складається з вугільного струга, як зрозуміло фахівцю з Фіг.1. Основа 10 секції має жорсткий на вигин корпус 11, на якому інтегрально виконані з'єднувальні шарніри 12 для важелів 5, а також шарнірна опорна подушка для забезпечення опори опорних стояків 7. На передньому кінці корпусу 11 основи секції закріплена з можливістю повороту по суті як вершина основи 10 секції шарнірна плита 40. Показана на Фіг.1 секція 1 щитового кріплення є приведеним в робочий стан ремонтним щитом, який дооснащений шарнірною плитою 40. Первинна форма корпусу 11 основи секції показана для ілюстрації тонкою лінією 13 в передній частині корпусу 11 основи секції. На Фіг.2-4 показана передня ділянка корпусу 11 основи секції з шарнірно приєднаною там шарнірною плитою 40. Корпус 11 основи секції, незважаючи на свою відносно велику висоту, виконаний в цілому у вигляді порожнистого тіла та обмежений знизу нижнім сталевим листом 14, зверху покривним сталевим листом 15 і з обох сторін відповідним боковим сталевим листом 16. У порожнистому просторі 17 корпусу 11 основи секції розташовані дві перемички 18 жорсткості, які проходять щонайменше частково по глибині основи секції між нижнім сталевим листом 14 і покривним сталевим листом 15 і підпирають їх, за рахунок чого корпус 11 основи секції є в цілому 40343 6 жорстким на вигин. Виходячи з первинної основи секції з контуром згідно з лінією 13 на Фіг.1, передні ділянки нижнього сталевого листа 14, покривного сталевого листа 15, а також бокових сталевих листів 16 відрізані для того, щоб обидві перемички 18 жорсткості частково виступали за торцеві кромки 16' бокових сталевих листів 16. Як показано на Фіг.5 та 6, зокрема, на Фіг.5, за рахунок цього відкриваються перемички 18 жорсткості. До обох зовнішніх бокових поверхонь перемичок 18 жорсткості приварені товсті підсилювальні сталеві листи 19, які виступають в порожнистий простір 17 і всередині порожнистого простору 17 прилягають до нижнього сталевого листа 14 і там приварені. Обидві перемички 18 жорсткості з привареними для посилення підсилювальними сталевими листами 19 утворюють жорстку на вигин утримуючу вилку для опорної гільзи 30, яка горизонтально орієнтованим опорним отвором 31 приварена до торцевих сторін перемичок 18 жорсткості, а також підсилювальних сталевих листів 19. Для цього для забезпечення оптимальної і надійної опори опорної труби 30 в торцевих поверхнях перемичок 18 жорсткості, а також підсилювальних сталевих листів 19 вирізаний круглий виріз 20, який забезпечує прилягання з геометричним замиканням по дуговій зоні близько 140° до трубчастого кожуха опорної труби 30 і, тим самим, може бути зварений з опорною трубою за допомогою зварного шва, що проходить по дузі близько 140°. Перемички 18 жорсткості і підсилювальні сталеві листи 19 виступають частково за опорну трубу 30, так що вона спирається, зокрема, відносно діючих вгору сил з геометричним замиканням на утворену підсилювальним сталевим листом 19 і перемичками 18 жорсткості вилку. Між зовнішньою стороною перемичок 19 жорсткості і торцевими сторонами 16' бокових сталевих листів 16 приварений короткий, сталевий лист 21 жорсткості, що стоїть похило, який посилений ззаду клиноподібним блоком 22 для надання в цілому додаткової жорсткості опорним вилкам для опорної труби 30. Між обома перемичками 18 жорсткості вварений частково прилеглий до нижнього сталевого листа 14 підстилаючий сталевий лист 23 для того, щоб разом з показаним на Фіг.2, 3, 4 та 6 покривним сталевим листом 15 знову закривати порожнистий простір 17 корпусу 11 основи секції в передній зоні, незважаючи на розкриті перемички 18 жорсткості. Виконаний в цьому випадку з конструкцією типу «сандвіч» шарнірний носок 40 основи має передню, відносно низьку прохідницьку зону 41 і задню, більш високу з'єднувальну зону 42. З'єднувальна зона 42 містить на обох бокових сторонах шарнірного носка 40 основи відповідний опорний блок 43 з опорним отвором 44, в який можна всувати показаний на Фіг.3 опорний палець 35 для шарнірного з'єднання шарнірного носка 40 основи з опорною гільзою 30 на корпусі 11 основи секції, а потім фіксувати не зображеним чином. Між обома опорними блоками 43 утворений приймальний простір, в якому розташована опорна труба 30 в змонтованому стані. Всунений в опорний отвір 31 в опорній трубі 30 опорний палець 35 7 утворює поворотний шарнір між шарнірним носком 40 основи і корпусом 11 основи секції. На передній вершині шарнірного носка 40 основи приварений пруток. За рахунок з'єднання опорної гільзи 30 з перемичками 18 жорсткості корпусу 11 основи секції забезпечується надійна і міцна опора опорної гільзи 30, яка може витримувати максимальні навантаження при підземному застосуванні. Для фахівців в даній галузі техніки з наведеного вище опису виходять численні модифікації, які 40343 8 всі повинні входити в обсяг захисту прикладеної формули корисної моделі. Зрозуміло, що кріплення опорної гільзи можна виконувати також при створенні нової основи секції, і при цьому досягаються також всі переваги даної корисної моделі. На фігурах показаний лише один приклад виконання шарнірного носка 40 основи, і шарнірний носок основи може бути також виконаний як коробчаста конструкція. 9 Комп’ютерна верстка М. Ломалова 40343 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
