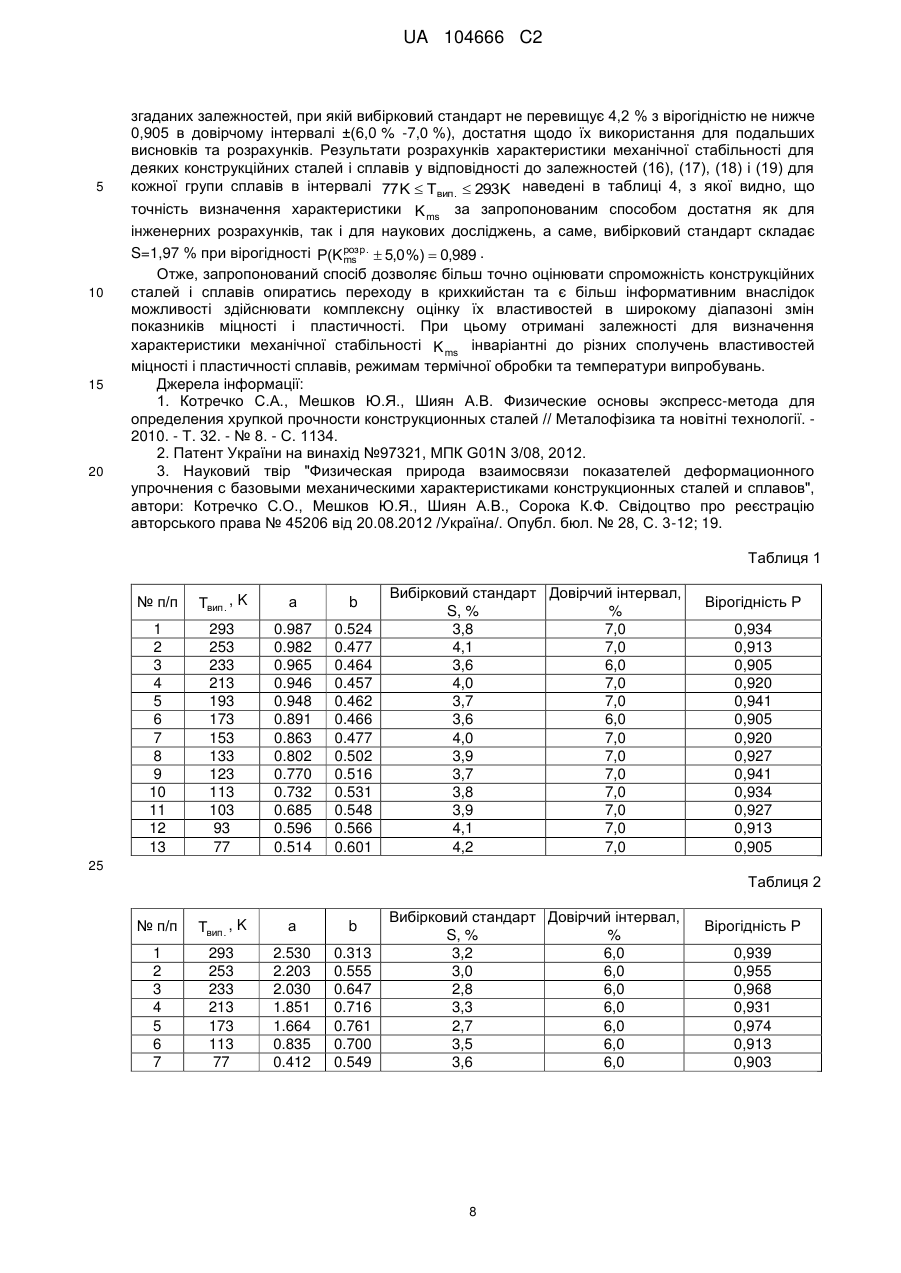

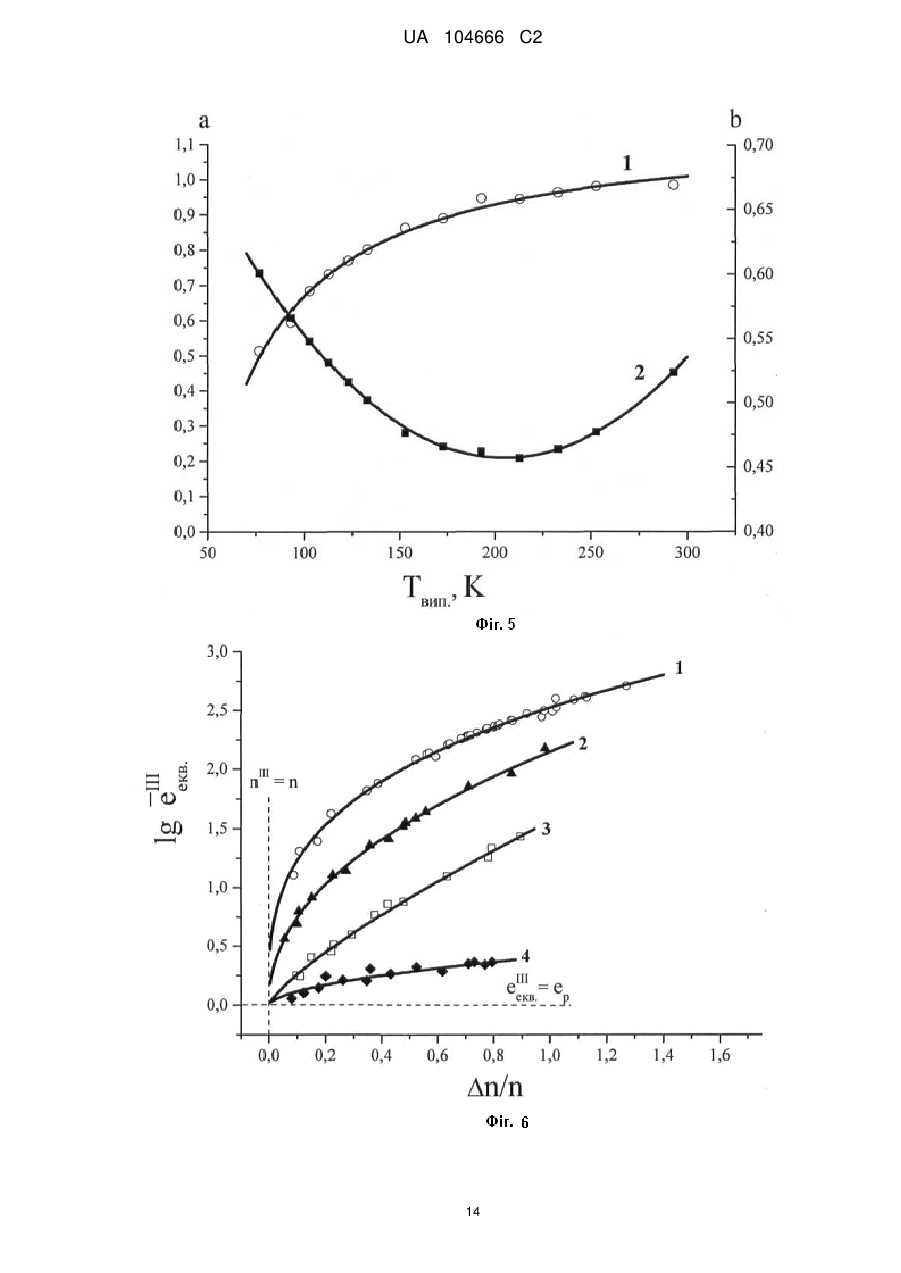

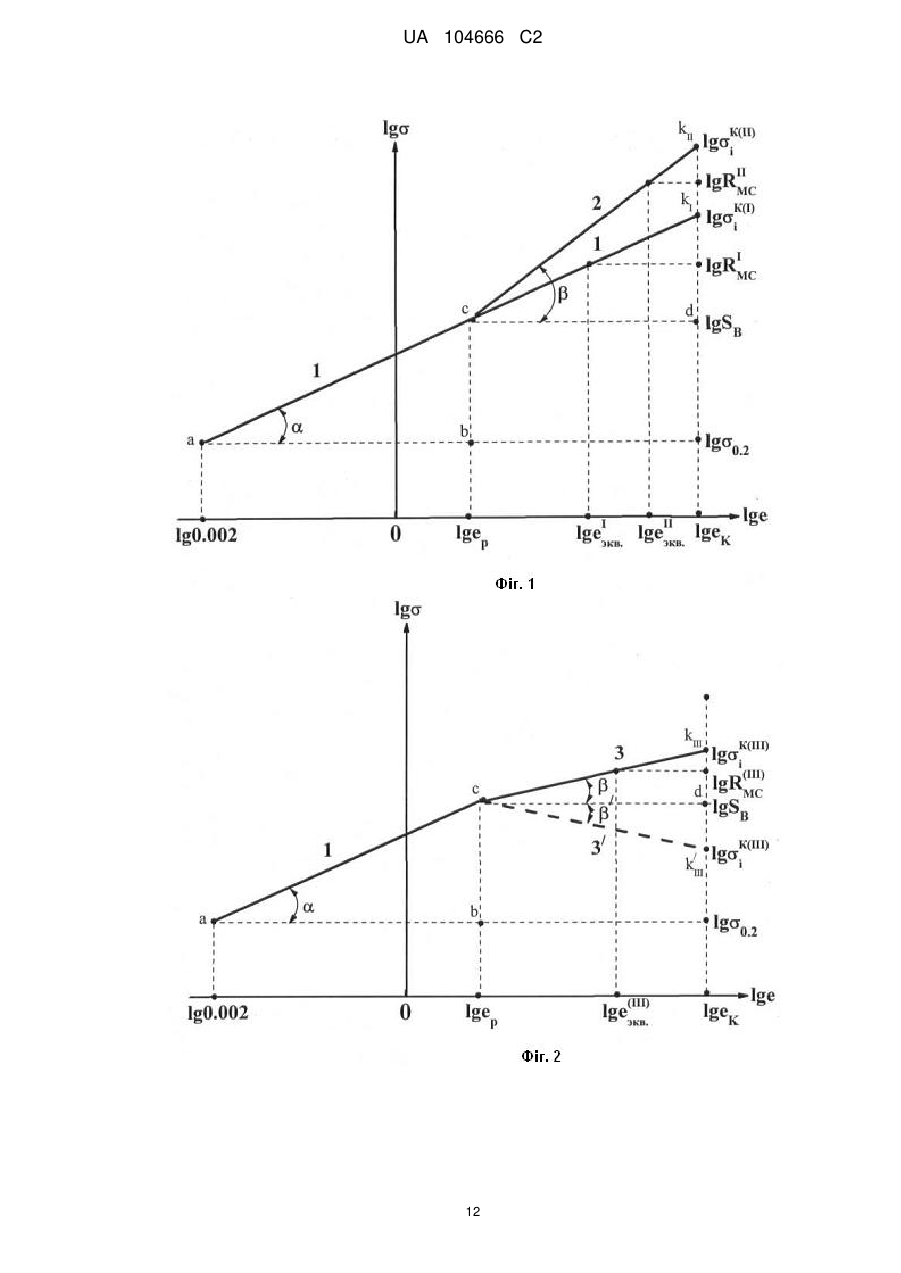

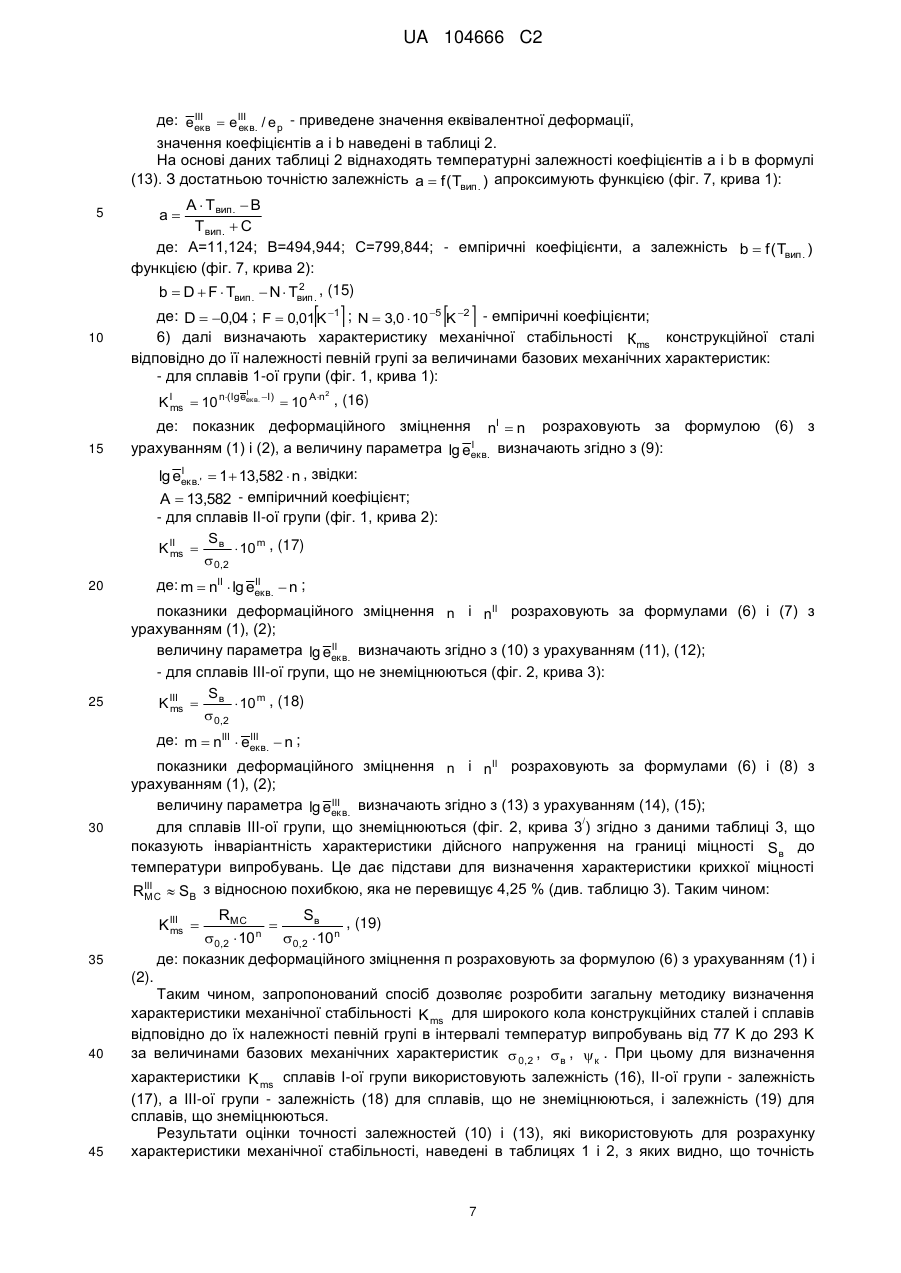

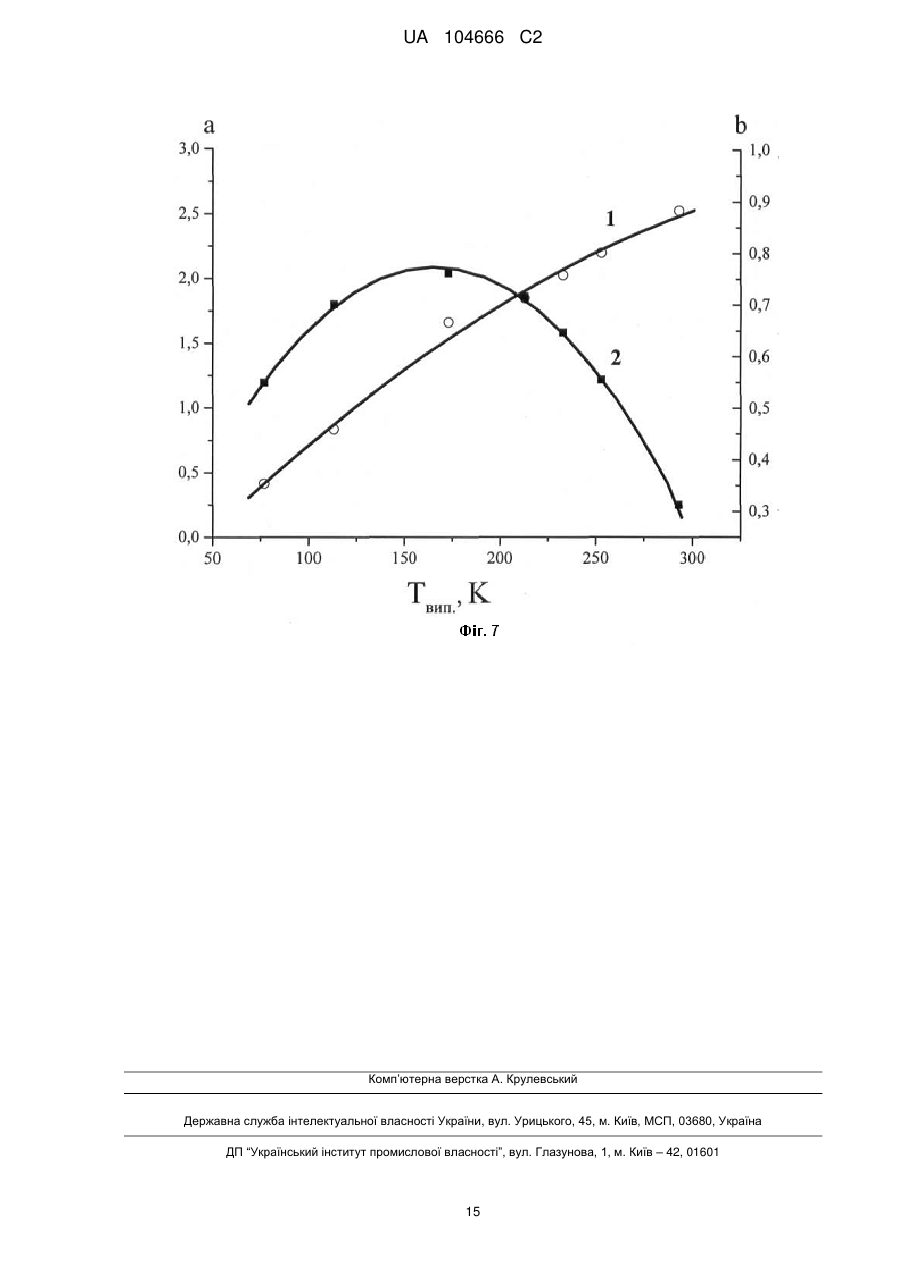

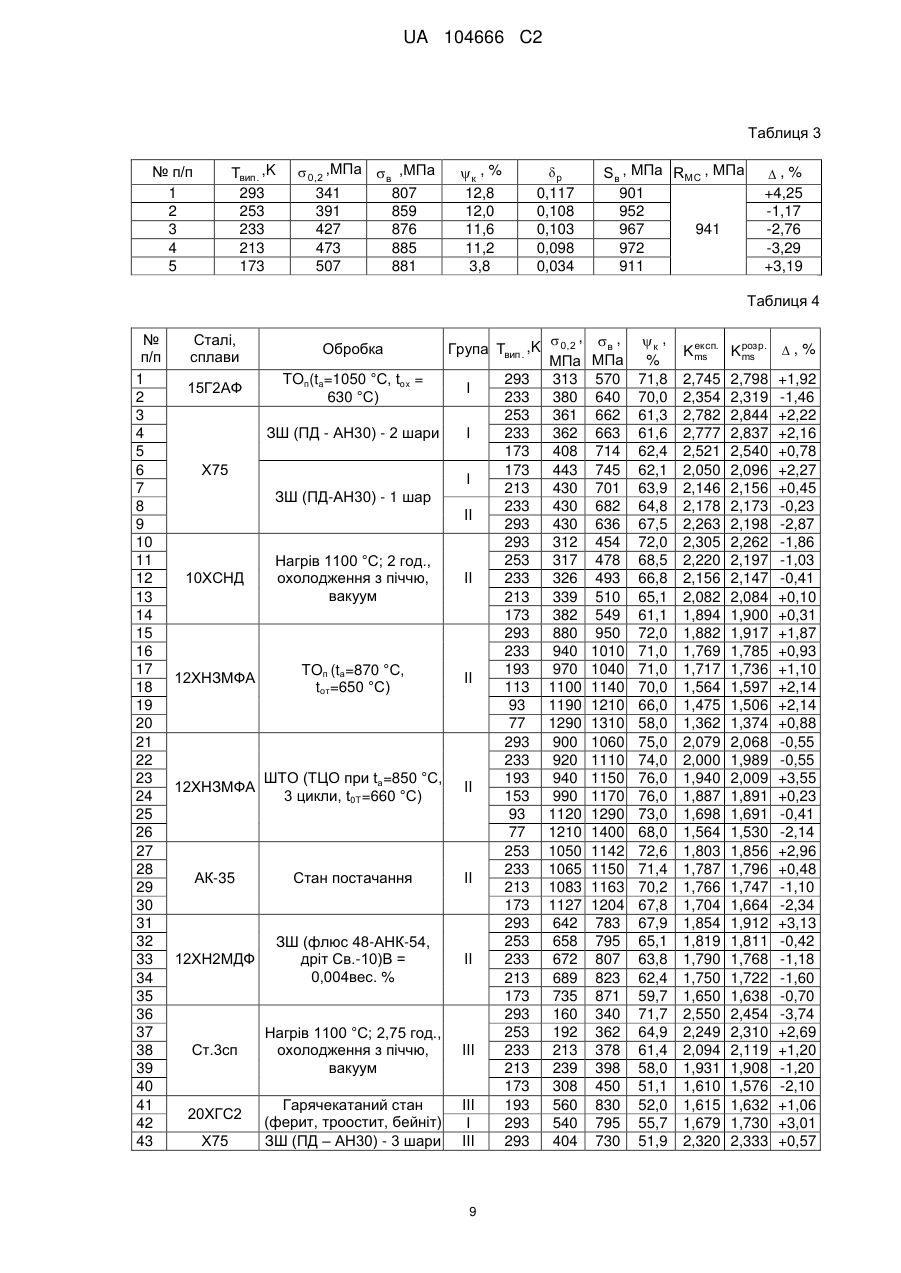

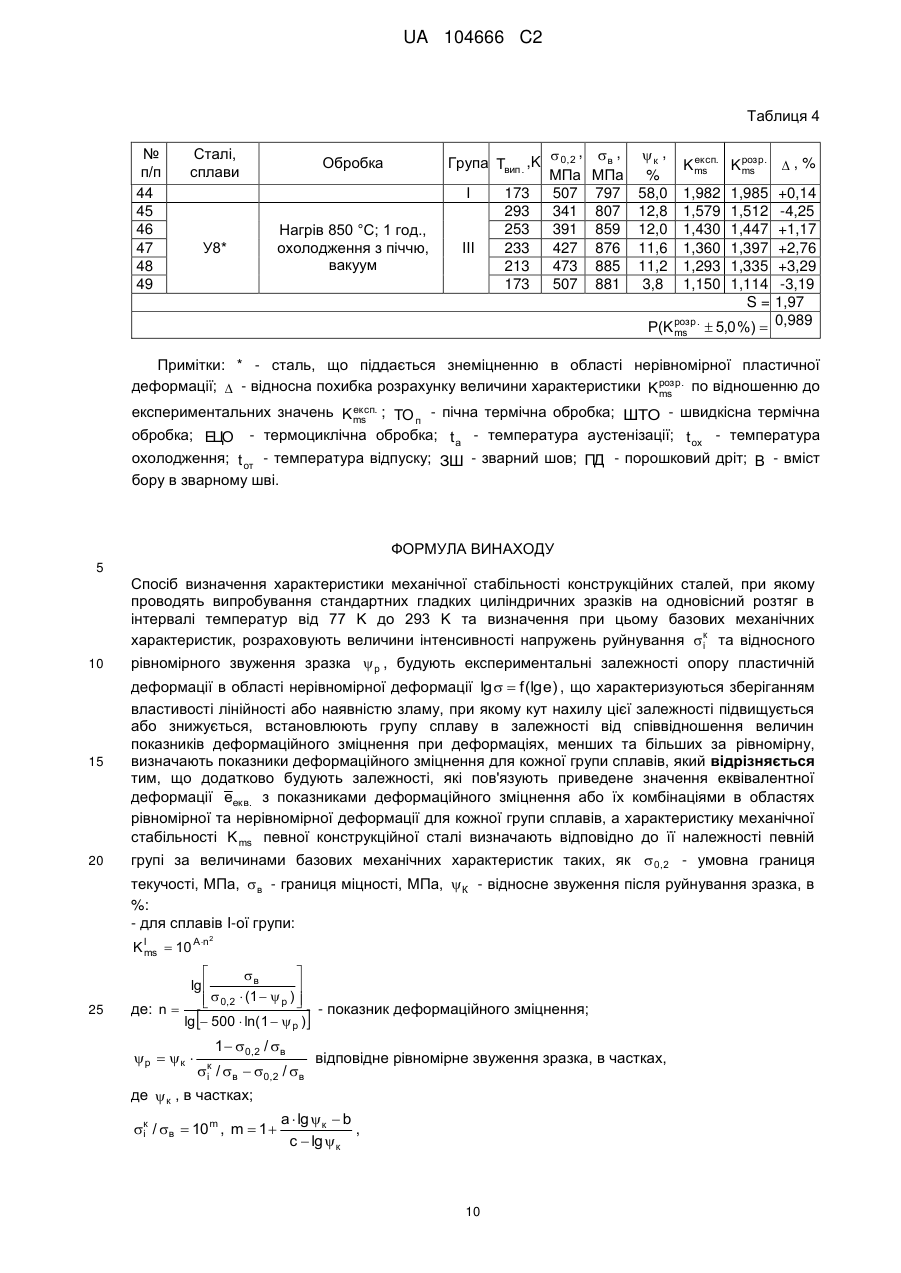

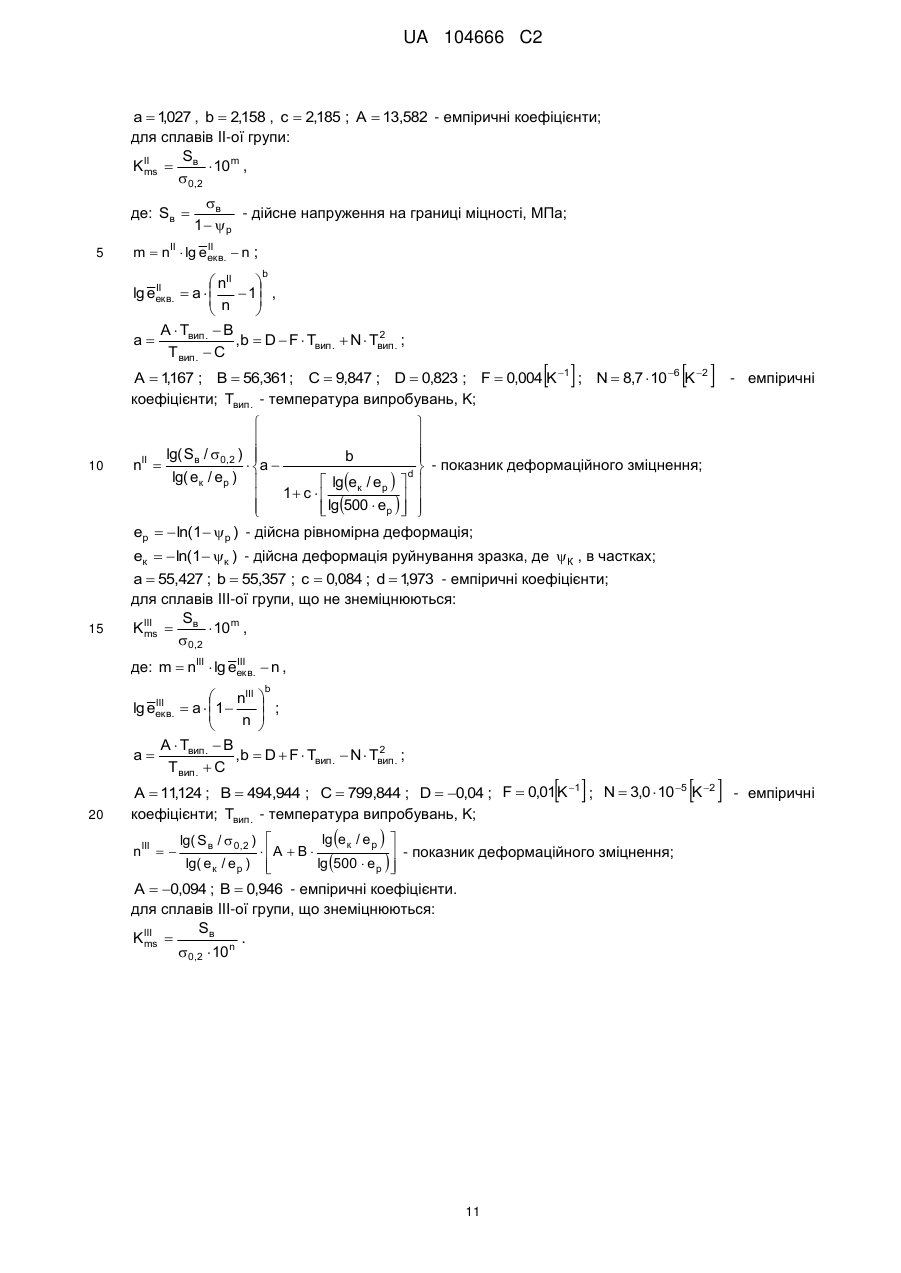

Спосіб визначення характеристики механічної стабільності конструкційних сталей

Реферат: Винахід належить до галузі дослідження властивостей твердих матеріалів, а саме до визначення характеристики механічної стабільності конструкційних сталей. Спосіб визначення характеристики механічної стабільності конструкційних сталей включає операції розтягування стандартних гладких циліндричних зразків повздовж однієї осі при різних температурах в інтервалі від 77 K до 293 K, визначення при цьому базових механічних характеристик, розрахунку величин інтенсивності напружень руйнування  к та відносного рівномірного і звуження зразка  p , побудови експериментальних залежностей опору пластичній деформації в області нерівномірної деформації lg   f (lg e) , що характеризуються зберіганням властивості лінійності або наявністю зламу, при якому кут нахилу цієї залежності підвищується або знижується, встановлення групи сплаву в залежності від співвідношення величин показників деформаційного зміцнення при деформаціях, менших та більших за рівномірну, визначення показників деформаційного зміцнення для кожної групи сплавів, побудови додаткових залежностей, що пов'язують приведене значення еквівалентної деформації eекв. з показниками деформаційного зміцнення або їх комбінаціями в області рівномірної та нерівномірної деформації для кожної групи сплавів. Механічну стабільність K ms певної конструкційної сталі визначають відповідно до її належності певній групі за величинами базових механічних UA 104666 C2 (12) UA 104666 C2 характеристик. Запропонований спосіб дозволяє розробити загальну методику визначення характеристики механічної стабільності для широкого кола конструкційних сталей і сплавів, що дозволяє більш точно оцінювати спроможність конструкційних сталей і сплавів опиратись переходу в крихкий стан та більш інформативно здійснювати комплексну оцінку їх властивостей в широкому діапазоні змін показників міцності і пластичності. UA 104666 C2 5 10 15 Винахід належить до галузі дослідження властивостей твердих матеріалів шляхом прикладання статичних навантажень в інтервалі температур випробувань гладких зразків від 77 K до 293 K, а саме, до визначення характеристики механічної стабільності конструкційної сталі. Відомий спосіб визначення характеристик крихкої міцності RMC та механічної стабільності K ms конструкційної сталі, при якому проводять розрахунок цих характеристик за результатами лабораторних випробувань стандартних гладких циліндричних зразків на одновісний розтяг в інтервалі температур не нижче 77 K, у тому числі і при кімнатній температурі 293 K. За цим способом величину характеристики крихкої міцності RMC визначають шляхом розрахунку відповідно до фізично обґрунтованих залежностей для заданої температури випробувань [1]: RMC   0,2  10 nlg(eекв ) , МПа, відповідно, величину характеристики механічної стабільності формулою: RMC К ms   10 n(lg eекв. 1)  0,2  10 n де: n - показник деформаційного зміцнення;  0,2 - умовна границя текучості, МПа; eекв.  20 25 30 35 40 45 50 еекв. 0,002 Кms розраховують за - приведене значення еквівалентної деформації. Такий спосіб визначення характеристики механічної стабільності конструкційної сталі має наступні недоліки: а) необхідність ранжування конструкційних сталей за показниками  0,2 та n ; б) наявність великої кількості "категорій" при ранжуванні; в) відносно низька точність розрахунків, особливо при кімнатній температурі випробувань 293 K. Відомий також спосіб визначення характеристик крихкого руйнування конструкційних сталей, при якому проводять розтягування стандартного гладкого циліндричного зразка повздовж однієї осі при кімнатній температурі 293 K, виміряють показники базових механічних властивостей, розраховують значення крихкої міцності RMC та механічної стабільності K ms згідно з залежностями для області, де 10 %  к  60 % , та lg eекв.  f (lg к ) для області, де [2]. 60 %  к  81% Однак, недоліками цього способу є: а) недостатня точність і інформативність при визначенні характеристик крихкої міцності RMC і механічної стабільності K ms конструкційних сталей за результатами випробувань в області низьких та кріогенних температур
