Система подвійного відкриття банок з напоями

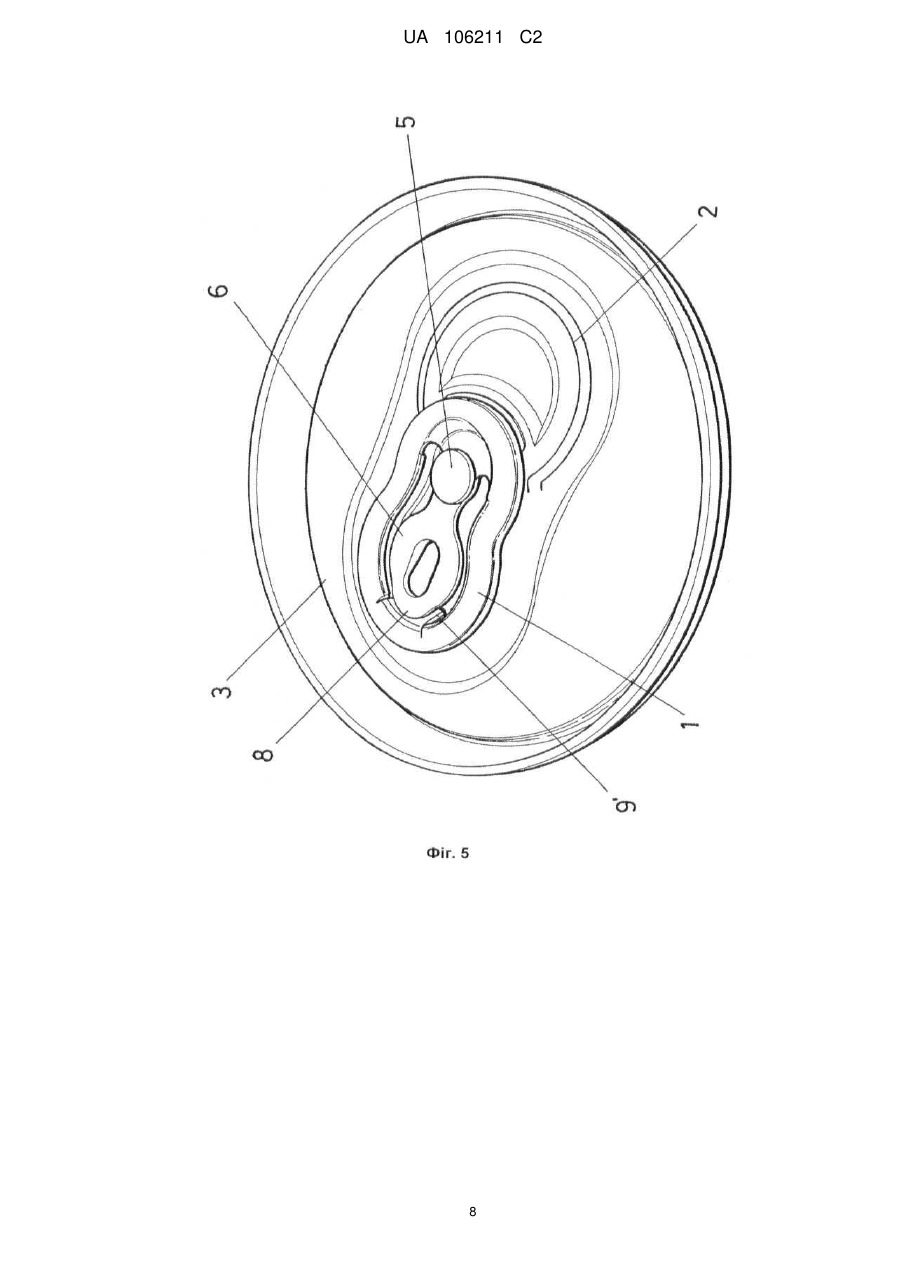

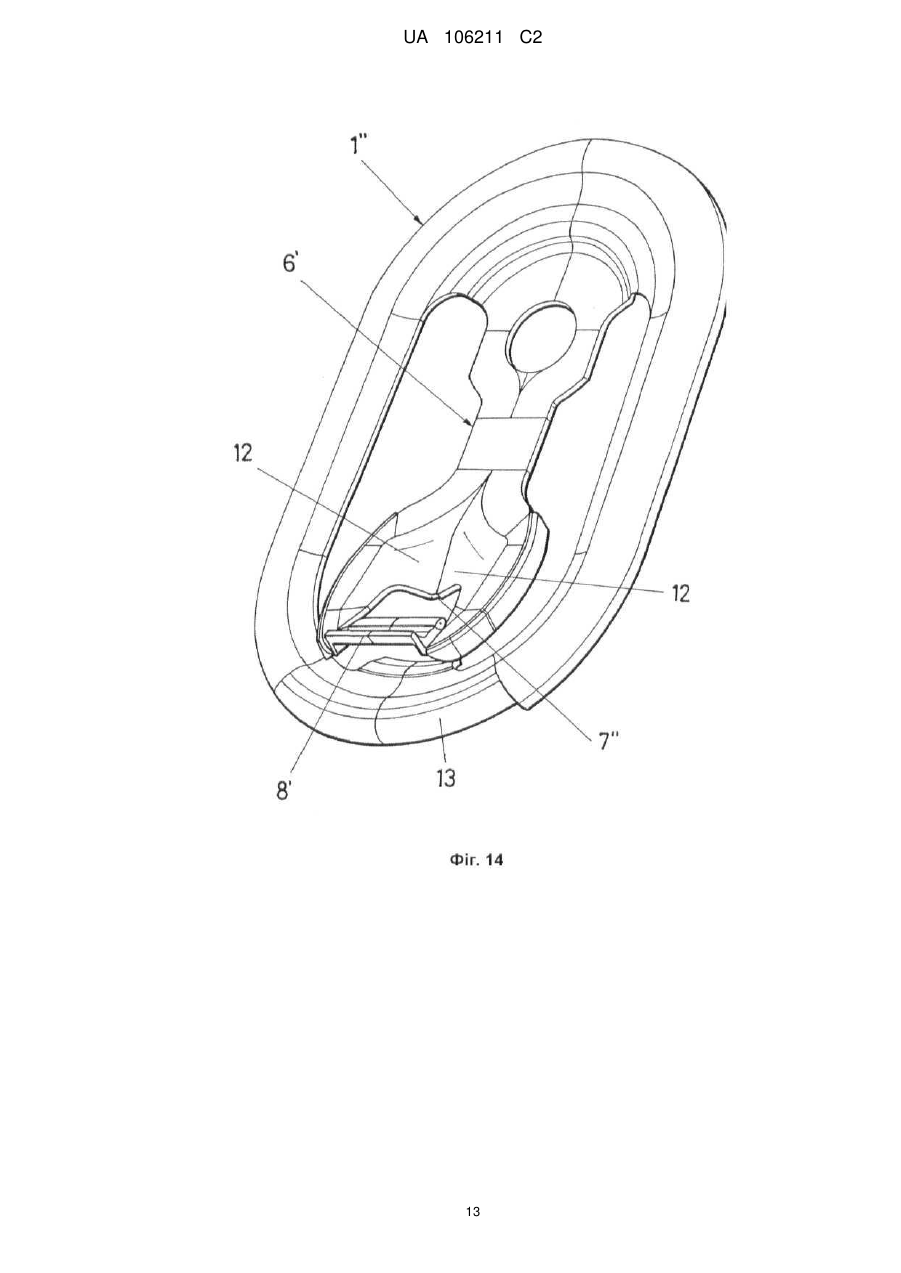

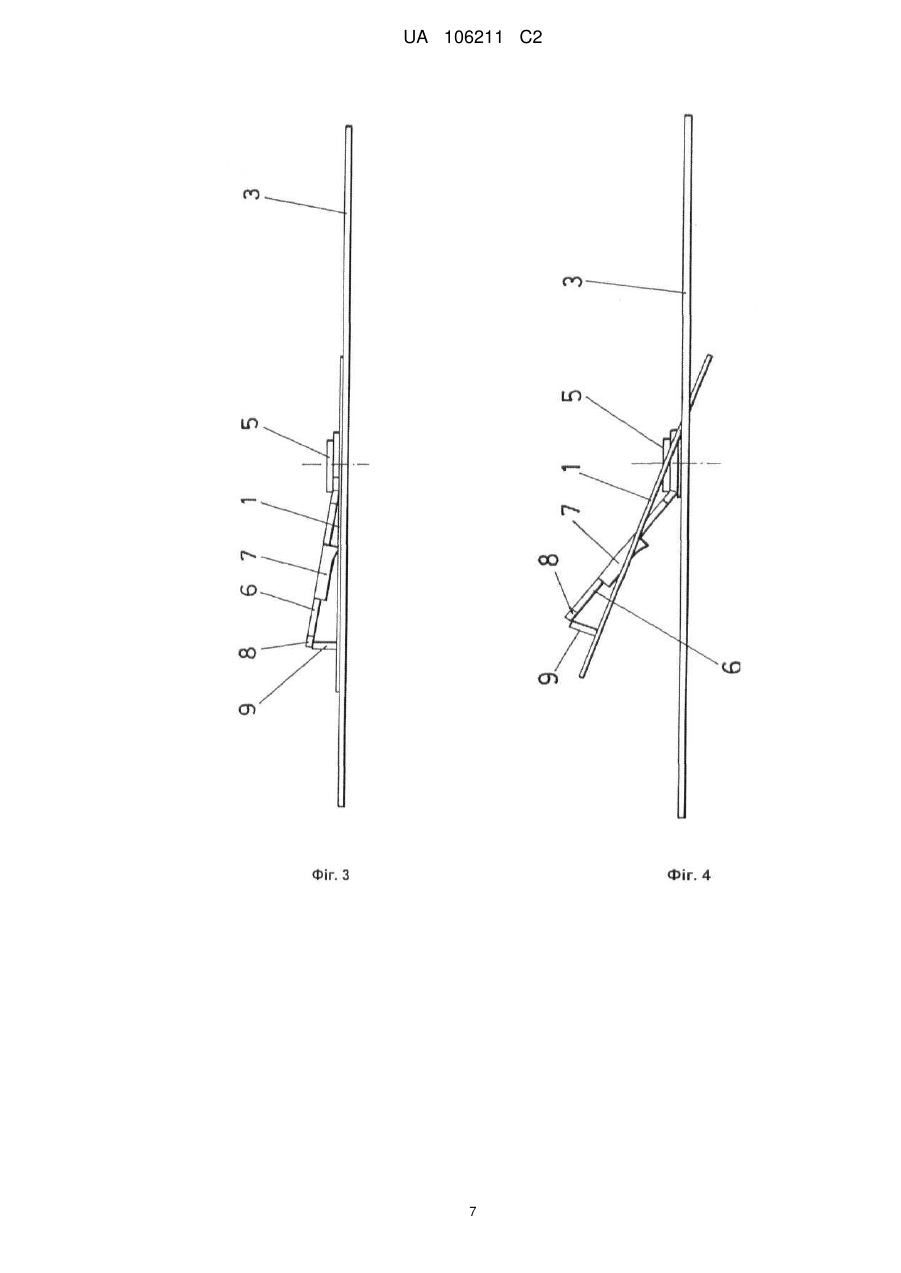

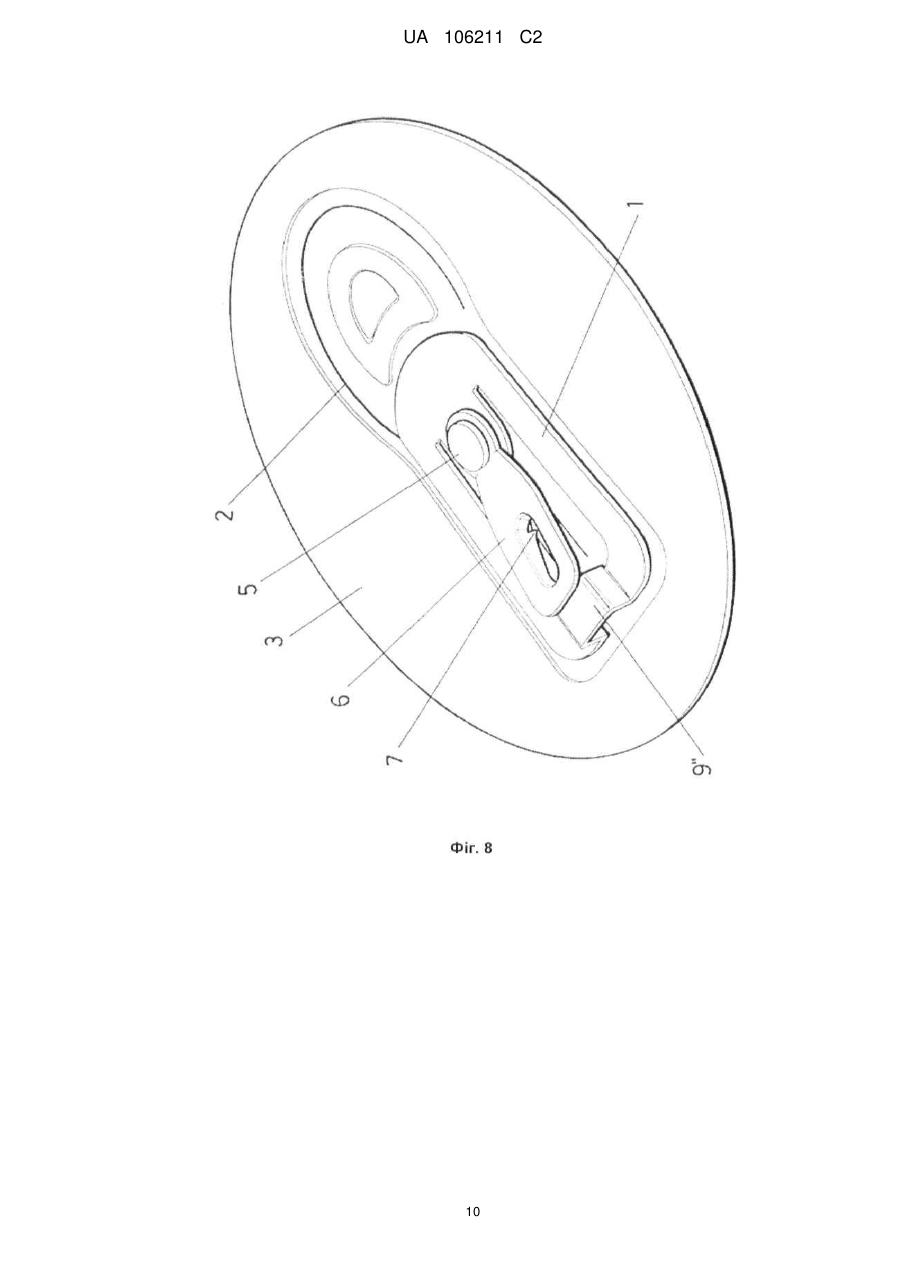

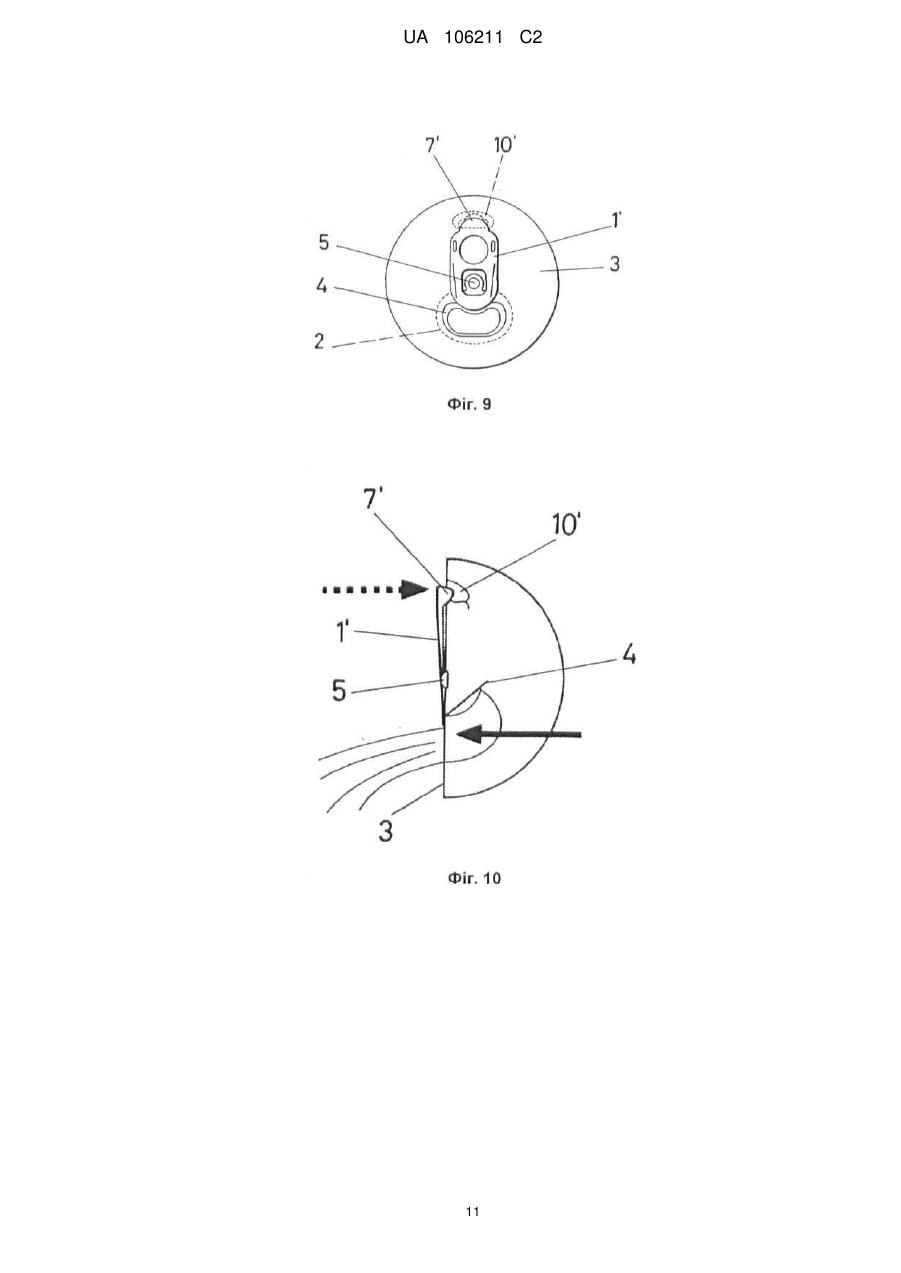

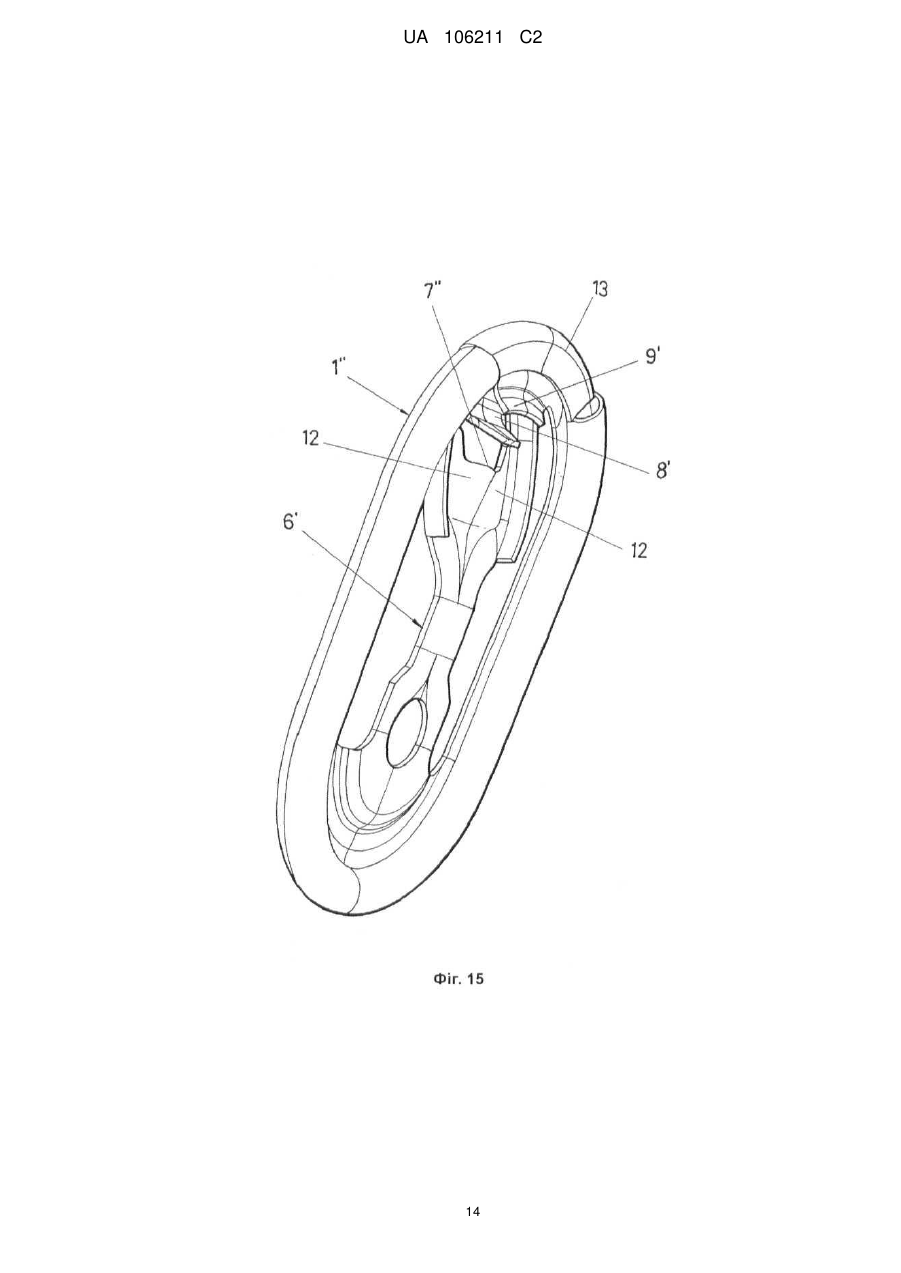

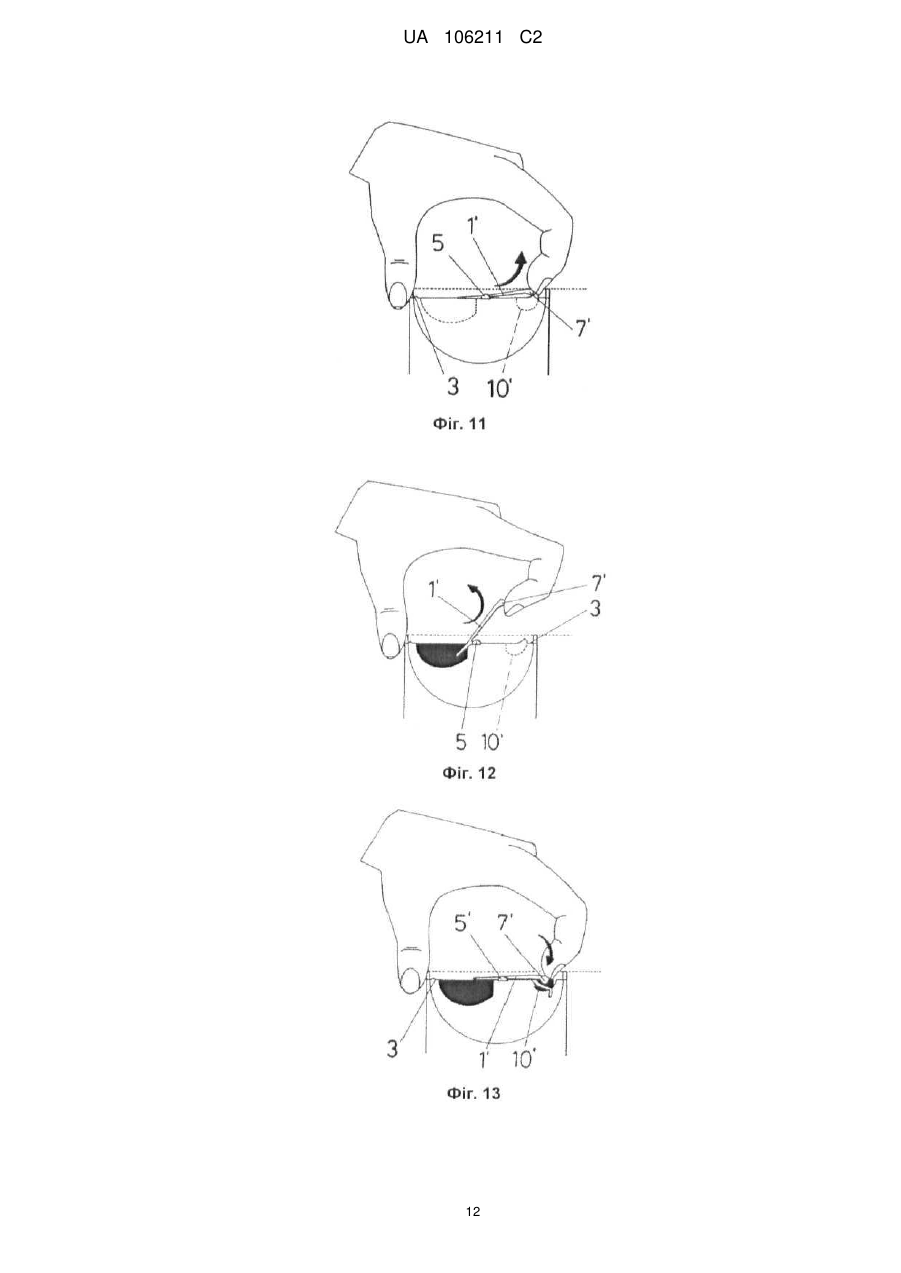

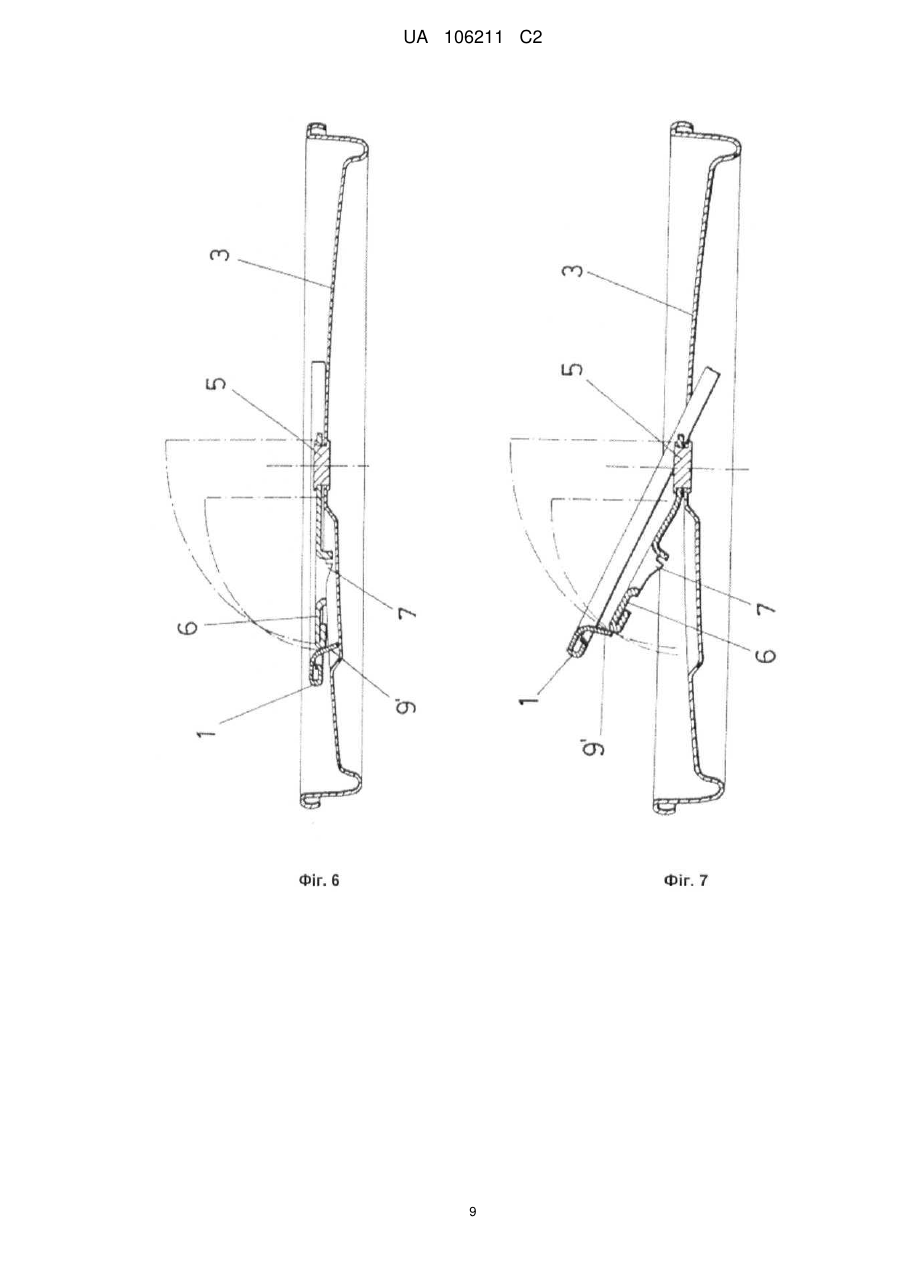

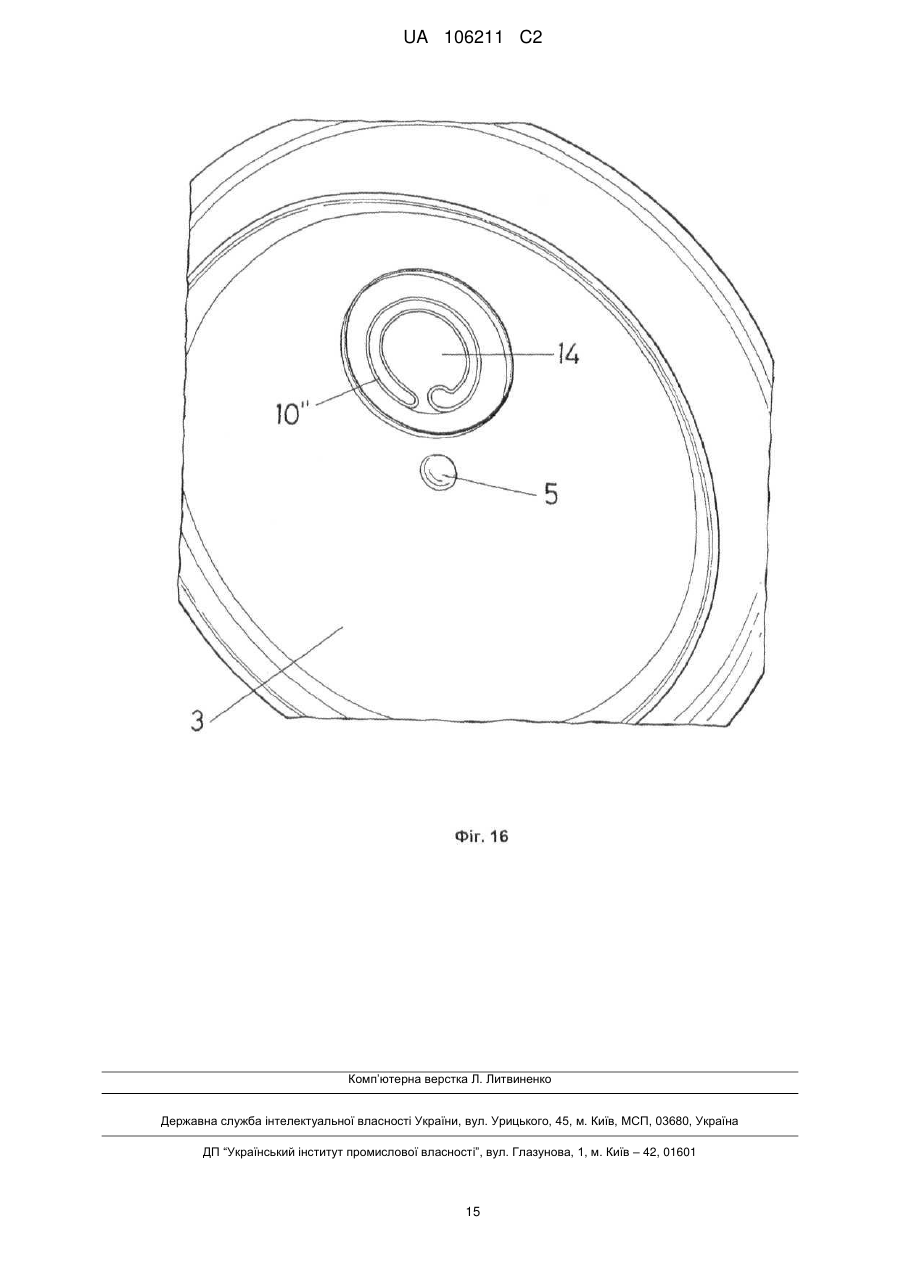

Реферат: Кришка банки для напою має дві пробивні частини, розривання яких формує відповідні отвори для витікання рідини і входження повітря. Розривання цих пробивних частин відбувається поворотом догори основного кільця, змонтованого на заклепці кришки, а після створення отвору у пробивній частині натисненням донизу другого важеля з розрізними натискними елементами, які врізаються у пробивні частини для руйнування їх. Другий важіль змонтований на тій самій заклепці і має кінцеву ділянку, яка лежить на буфері основного кільця для попередження, у застопореному стані, врізання натискних елементів у пробивні частини. В іншому, простішому втіленні замість другого важеля, натискні елементи виконані вздовж контуру основного кільця. UA 106211 C2 (12) UA 106211 C2 UA 106211 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Винахід відноситься до системи подвійного відкриття банок з напоями для пробивання двох отворів у верхній кришці контейнера або банки з напоєм з метою дозволити вихід рідини під час її споживання і, в свою чергу, для входу повітря для запобігання турбулізації при витіканні рідини. Іншою метою винаходу є забезпечення можливості виконувати користувачем відкриття отвору для входу повітря з мінімальними зусиллями і, крім того, запобігання випадкового відкриття отвору для входу повітря. Рівень техніки Контейнери або банки з напоями, взагалі, мають верхню кришку для їх закриття. Ця кришка має висічку, яка визначає послаблену лінію для одержання, коли потрібно, отвору для розливу напою, заклепку для кріплення кільця, яке також знаходиться за цією висічкою. Руйнування висічки призводить до відкриття, під час нахилу і натиснення зазначеного кільця на площу цієї висічки, що призводить до розриву її, і тому відбувається відкриття банки для розливання рідини. Очевидно, що при відкритті або виконанні отвору, що здійснюється в такий спосіб, додатково до створення засобу для виходу рідини також потрібно створювати засіб для входу повітря, щоб рідина і повітря стикалися і рідина витікала без турбулізації рідини. Суть винаходу Для досягнення зазначених цілей і уникання вище згаданих недоліків винахід має нову систему подвійного відкриття для банок з напоями, яка базується на тому, що основне кільце, яке використовують для розривання висічки, виконаної для створення отвору для виходу рідини, має другий важіль, змонтований з можливістю повороту на тій самій заклепці, яка монтує основне кільце. Особливою ознакою є те, що другий важіль для розривання висічки або висічок, які знаходяться на відстані від висічки для створення отвору для виходу рідини і які відповідають отвору для входу повітря, завжди вводять в дію після дії основного кільця. Спеціальною ознакою є те, що основне кільце має широке вікно, яке дозволяє розмістити в ньому важіль для розривання висічки, що призводить до створення отвору входу повітря, причому, вільний кінець цього важеля спирається на буфер, виконаний на основному кільці для запобігання активації цього важеля до розривання висічки для створення отвору виходу рідини, який створюють за допомогою основного кільця. Другий важіль для розривання висічки для входу повітря, який змонтований на тій самій заклепці, що і основне кільце для розривання висічки для виходу рідини, має один або два загострених молоточки для пробивання кришки. При цьому, для мінімізації зусиль користувача необхідно, щоб молоточок був центрований, так як, якщо натиснути нерівномірно в напрямку перпендикулярному кришці, то важіль буде скручений і не буде досягнуто розривання висічки. Тому у переважному втіленні встановлюють два молоточки для більшої стабілізації важеля при натисненні на нього для створення отвору входу повітря, при цьому навіть, якщо один з молоточків є тупим, то він слугує тільки для стабілізації механізму. Висічка або висічки, які слугують для пробивання або розривання згаданим молоточком або молоточками, виконують у вигляді або однієї висічки, розташованої центрально, або у випадку двох висічок, то їх розташовують з одного і іншого боків глибинної витяжки, яка забезпечує жорсткість зони і таким чином запобігає випинанню кришки під час відкривання у випадку, коли виконані дві висічки. Молоточок або молоточки другого важеля мають ріжучий профіль для початку пробивання висічки і наступного штовхання відповідного язичка для розширення початкової пробивки і збільшення ширини отвору. Як було зазначено попередньо, основне кільце, яке слугує для розривання висічки для створення виходу рідини, має буфер для вільного кінця згаданого другого важеля, і коли основне кільце тягнуть догори, щоб створити відповідний отвір під час нахилу кільця, то воно тягне з нахиленням згаданий важіль до точки, в якій важіль вивільняється завдяки тому, що обидва елементи (кільце і важіль) мають різні радіуси повороту. Таким чином, коли основне кільце нахиляють, піднімаючи догори, то воно тягне важіль, який нахиляється поки кінець важеля не вивільниться від буфера, який виконаний на основному кільці для цього. Таким чином, з одного боку буфер запобігає випадкове пробивання висічки для входу повітря, а з іншого боку, як тільки відбувся нахил основного кільця і створений отвір для виходу рідини, на важіль можна натиснути і його молоточки можуть створити відповідний отвір. Буфер, який виконаний на основному кільці для запобігання випадкового пробивання і/або розривання висічок для створення отвору або отворів для входу повітря, може бути або нахиленим догори, або донизу, і у будь-якому випадку при підйомі догори і нахиленні основного 1 UA 106211 C2 5 10 15 20 25 30 35 40 45 50 55 60 кільця воно тягне важіль вздовж кільця до точки, де кінець важеля вивільняється від буфера внаслідок різних радіусів повороту основного кільця і важеля. В одному варіанті втілення буфер може бути у вигляді дужки на кінці основного кільця, при цьому додатково до функцій власно буфера, це дозволяє вводити кінець пальця користувача для полегшення тягнення або штовхання догори основного кільця. Розташування і конструкція другого важеля дозволяє користувачу збільшити силу для розривання висічки для створення отвору входу повітря. Таке підвищене зусилля досягають використовуючи ідею важеля. У більш простому втіленні другий важіль відсутній. В цьому випадку основне кільце має нижню кінцеву частину, яка буде тиснути на поверхню, окреслену висічкою у кришці, розриваючи її і, таким чином, створюючи отвір входу повітря, після попереднього створення отвору виходу рідини. Перелік фігур креслень З метою доповнення опису, який наведено нижче, і кращого розуміння ознак винаходу, опис супроводжується декількома кресленнями, завдяки яким стає більш зрозумілими новина і переваги системи, що пропонується винаходом. На фіг. 1 показаний перспективний вигляд зверху на кришку банки або контейнера для напою з системою подвійного відкриття. На фіг. 2 показаний вигляд в плані кришки, на якій розміщують систему подвійного відкриття за винаходом і в якій виконані висічки для створення отворів для виливання рідини і для входу повітря. На фіг. 3 показаний вигляд перерізу системи відкриття у неробочому стані на кришці, показаній на попередній фігурі. На фіг. 4 показаний вигляд перерізу системи відкриття на кришці, показаній на попередній фігурі, але після початку підйому основного кільця і тягнення по ньому другого важеля, при цьому, показане положення у точці вивільнення другого важеля відносно основного кільця. На фіг. 5 показаний вигляд, аналогічний вигляду на фіг. 1, у варіанті втілення форми і конструкції системи подвійного відкриття, в якій буфер на основному кільці виконаний нахиленим донизу. На фіг. 6 показаний вигляд перерізу, аналогічний показаному на фіг. 3, але з буфером на основному кільці, виконаним нахиленим донизу, згідно втілення, показаного на попередній фігурі. На фіг. 7 показаний вигляд, аналогічний показаному на фіг. 4, але з версією буфера, показаного на фіг. 5 і 6. На фіг. 8 показаний вигляд, аналогічний показаному на фіг. 1, де другий важіль має вікно, а буфер на основному кільці виконаний у вигляді дужки. На фіг. 9 показаний вигляд в плані кришки банки для напою з системою подвійного відкриття, яка є простішою за систему, яка наведена на попередніх фігурах. На фіг. 10 показаний вигляд збоку системи, яка показана на попередній фігурі. На фіг. 11-13 показаний процес відкриття банки з системою подвійного відкриття, яка показана на фіг. 9 і 10. На фіг. 14-16 показані перспективні види системи подвійного відкриття банок з напоями, які відрізняються від показаних на попередніх фігурах. Опис переважного втілення Як видно з вищенаведених креслень, система подвійного відкриття банок для напоїв за винаходом складається з основного кільця 1, за допомогою якого відбувається розривання або вирізання висічки 2, яка виконана у кришці 3 контейнера або банки. Причому, висічка 2, яка визначає границю язичка 4, який при повороті основного кільця 1 на заклепці 5, яка є монтажним елементом, послаблюється при переміщенні всередину і розривається, утворюючи отвір для виходу рідини. На тій самій заклепці 5, яка слугує для нахилення і монтажу основного кільця 1, змонтований другий важіль 6 з розрізними молоточками 7. Важіль 6 розміщений у вікні в основному кільці 1, яке створене для цього. На кінці важеля 6 є більш вузька мала ділянка 8, яка спирається на буфер 9, який відходить від основного кільця 1 (див. фіг. 1, 3 і 4), при цьому, у положенні спирання основне кільце 1 звичайно залишається прилеглим до верхньої поверхні кришки 3, а кінцева ділянка 8 важеля 6 лежить на вертикальному вушку буфера 9, запобігаючи падінню молоточка 7 на кришку 3. На кришці 3 виконані висічки 10, руйнування або розривання яких, що буде пояснено далі, призводить до утворення отворів входу повітря, що дозволяє споживати рідину в банці або контейнері з одночасним входженням повітря крізь ці отвори, які утворені відділенням язичків, обмежених висічками 10. Ці язички знаходяться на відстані від висічки 2, 2 UA 106211 C2 5 10 15 20 25 30 35 40 45 50 яка відповідає отвору для виходу рідини, що робить не можливим цій рідині виходити крізь отвори від висічок 10, коли відбувається споживання. Основне кільце 1, а саме його буфер 9, блокує переміщення важеля 6 з відповідними розрізними молоточками 7, що необхідно для забезпечення переміщення основного кільця 1 догори для руйнування або розривання висічки 2, яка відповідає отвору виходу рідини. При нахиленні основного кільця 1 воно тягне важіль 6, який також нахиляється вперед, повертається на заклепці 5 і вивільняється від буфера 9, завдяки тому, що основне кільце 1 і важіль 6 мають різні радіуси повороту. Тому, як тільки утворюється отвір для виходу рідини при натисненні кільцем 1 донизу, важіль 6 тягнуть і молоточки 7 діють на висічки 10 і висікають відповідні отвори для входу повітря. Між висічками 10 для забезпечення більшої міцності поверхні кришки виконана глибинна витяжка 11 (фіг .2). На фіг. 5,6 і 7 показаний варіант втілення буфера для кінцевої ділянки 8 важеля 6. В цьому випадку буфер сформований вушком 9', яке нахилене донизу, щоб створити уступ для краю кінцевої ділянки 8, який буде спочатку тримати цю ділянку, а тому і важіль 6, поки не відбудеться вивільнення її при нахиленні вперед кільця 1. На фіг.6 показана точка при повороті або нахиленні кільця, при якій відбувається вище згадане вивільнення. В цьому варіанті втілення другий важіль 6 залишається розташованим практично горизонтально (фіг. 6) з меншим ризиком випадкової активації або випадкового натиснення. Додатково, як можна бачити на фіг. 5, конструкція відрізняється від конструкції на попередніх фігурах, так як основне кільце 1 має двопелюсткову форму і велике вікно, а вторинний важіль 6 має овальну форму і також має вікно. Другий важіль для виконання отворів входу повітря може бути виконаний з алюмінію або навіть з штампованої залізної стрічки, з тією особливістю, що його попередньо вигинають на 10° безпосередньо над заклепкою 5, де частина для забезпечення зігненої осі зменшена, а молоточки 7 важеля 6 зігнуті на 90° відносно верхньої поверхні важеля 6. Наприкінці, треба сказати, що буфер для другого важеля 6, замість формування у вигляді вушка, виконують у вигляді дужки 9"на кінці основного кільця 1, дозволяючи розміщати кінець пальця під цією дужкою 9", щоб полегшити активацію або штовхання вверх кільця 1 при відкриванні банки або контейнера з напоєм. На фіг. 9 і 10 показане більш просте втілення, яке має менше переваг, ніж показані на попередніх фігурах. В цьому втіленні основне кільце 1' не має другого важеля 6, тому в цьому випадку основне кільце 1' має нижню кінцеву частину у формі молоточка 7', направленого донизу, який буде контактувати з ділянкою кришки, яка окреслена висічкою 10', розриваючи її і відкриваючи відповідний отвір для входу повітря. Як і в попередньо описаному втіленні, у випадку спрощеного втілення (фіг. 9-13) розривання висічки 10' відбувається після нахилу основного кільця 1' догори для створення отвору виходу рідини розриванням матеріалу, який окреслює язичок 4. При нахилі основного кільця 1' донизу у своє початкове положення і натисненні на його кінець, де знаходиться нижня кінцева частина молоточка 7' зазначеного кільця 1', молоточок буде тиснути на ділянку, окреслену, вище згаданою висічкою 10', руйнуючи її і таким чином відкриваючи отвір входу повітря. На фіг. 14 і 15 показане третє, більш переважне втілення, де, як і у втіленнях на фіг. 1-8, є другий важіль 6', який має центральний зігнений характерний елемент 12, сформований двома гранями, які сходяться донизу і які визначають границі виступаючої донизу допоміжної частини, яка створює відповідний молоточок 7", який звернений до висічки 10", руйнування якої створює отвір входу повітря. Другий важіль 6' також включає кінцеву ділянку 8' характерної кутової конфігурації, яка буде лягати на буфер 9' основного кільця 1". Основне кільце 1" по периметру має характерне периферійне стовщення більш ергономічного округленого поперечного перерізу, безперервність якого переривається вузькою частиною 13, яка полегшує початок підйому основного кільця 1". На фіг. 16 показана випуклість 14 у формі сферичної головки, обмеженої висічкою 10", яка відповідає входу повітря всередину банки. Ця випуклість є також підхожою для висічок 10-10' інших двох втілень. 55 3 UA 106211 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 1. Система подвійного відкриття банок з напоями, в якій відповідна кришка банки для напою має висічку (2) для розривання за необхідності, утворюючи вихідний отвір для рідини, що знаходиться у банці, причому розривання висічки відбувається нахиленням догори основного кільця (1, 1"), змонтованого на заклепці (5), встановленій для цього на кришці, яка має щонайменше другу висічку (10, 10', 10"), розривання якої створює отвір для входу повітря, причому ця друга висічка обмежує частину кришки, звернену до відповідного молоточка (7, 7', 7") для її розривання, яке відбувається нахилом основного кільця донизу до свого початкового положення після здійснення першого розривання отвору для виходу рідини, яка відрізняється тим, що на тій самій заклепці (5) основного кільця (1, 1") змонтовано розрізний молоточок (7, 7") для розривання другої висічки або других висічок (10, 10"), другий важіль (6, 6') має кінцеву ділянку (8, 8'), яка визначає упор на буфер (9 або 9' або 9"), що знаходиться на основному кільці (1, 1") для запобігання контакту розрізного молоточка (7, 7") з другою висічкою або другими висічками (10, 10") до створення нахилу основного кільця (1, 1") для розривання першої висічки (2), та вісь нахилу основного кільця (1, 1") відрізняється від осі нахилу другого важеля (6, 6') так що, нахилення основного кільця (1, 1") для розривання висічки (2) спочатку тягне другий важіль (6, 6') доки кінцева ділянка (8, 8') вивільниться від буфера (9 або 9' або 9") основного кільця (1), а нахилення основного кільця (1) донизу після розривання першої висічки (2) призводить до натягнення другого важеля (6, 6') і при натисненні його на кришку (3) відбувається розривання другої висічки або других висічок (10) розрізним молоточком або розрізними молоточками (7, 7") другого важеля (6, 6'). 2. Система за п. 1, яка відрізняється тим, що основне кільце (1, 1") має широке вікно для розміщення другого важеля (6, 6'). 3. Система за одним з пп. 1 або 2, яка відрізняється тим, що буфер (9) для кінцевої ділянки (8) другого важеля (6) виконано у вигляді виступаючого догори вушка. 4. Система за одним з пп. 1 або 2, яка відрізняється тим, що буфер (9') для кінцевої ділянки (8) другого важеля (6) виконано у вигляді виступаючого донизу вушка, яке є упором і буфером для кінцевої ділянки (8). 5. Система за одним з пп. 1 або 2, яка відрізняється тим, що буфер (9) для кінцевої ділянки (8) другого важеля (6) виконано у вигляді дужки (9") на кінці основного кільця (1). 6. Система за будь-яким з попередніх пунктів 1-5, яка відрізняється тим, що кінцева ділянка (8') другого важеля (6) має невелике подовження, яке є подовженням другого важеля (6). 7. Система за будь-яким з попередніх пунктів 1-6, яка відрізняється тим, що кінцева ділянка (8') другого важеля (6') має кутову конфігурацію. 8. Система за будь-яким з попередніх пунктів 1-7, яка відрізняється тим, що другий важіль (6') має центральний згин (12), сформований двома гранями, що сходяться внизу, і які визначають центральний нижній допоміжний кінцевий виступ, що утворює молоточок (7"). 9. Система за будь-яким з попередніх пунктів 1-8, яка відрізняється тим, що основне кільце (1") виконано у вигляді периферійного потовщення скругленого поперечного перерізу, яке переривається вузькою ділянкою (13). 10. Система за будь-яким з попередніх пунктів 1-9, яка відрізняється тим, що площа, обмежена другою висічкою (10, 10', 10"), має випуклість (14). 11. Система за п. 10, яка відрізняється тим, що випуклість (14) має форму сферичної головки. 12. Система за будь-яким з попередніх пунктів 1-11, яка відрізняється тим, що вісь нахилу основного кільця (1, 1") є паралельною із площиною, визначеною кришкою (3), і знаходиться поруч із заклепкою на тому її боці, що є найближчим до першої висічки, та вісь нахилу другого важеля (6, 6') є паралельною із віссю нахилу основного кільця і знаходиться пopyч із заклепкою діаметрально протилежно осі нахилу основного кільця стосовне цієї заклепки. 13. Банка з напоєм, що має систему подвійного відкриття за будь-яким з попередніх пунктів. 4 UA 106211 C2 5 UA 106211 C2 6 UA 106211 C2 7 UA 106211 C2 8 UA 106211 C2 9 UA 106211 C2 10 UA 106211 C2 11 UA 106211 C2 12 UA 106211 C2 13 UA 106211 C2 14 UA 106211 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
