Кріплення для туристичних або бігових лиж

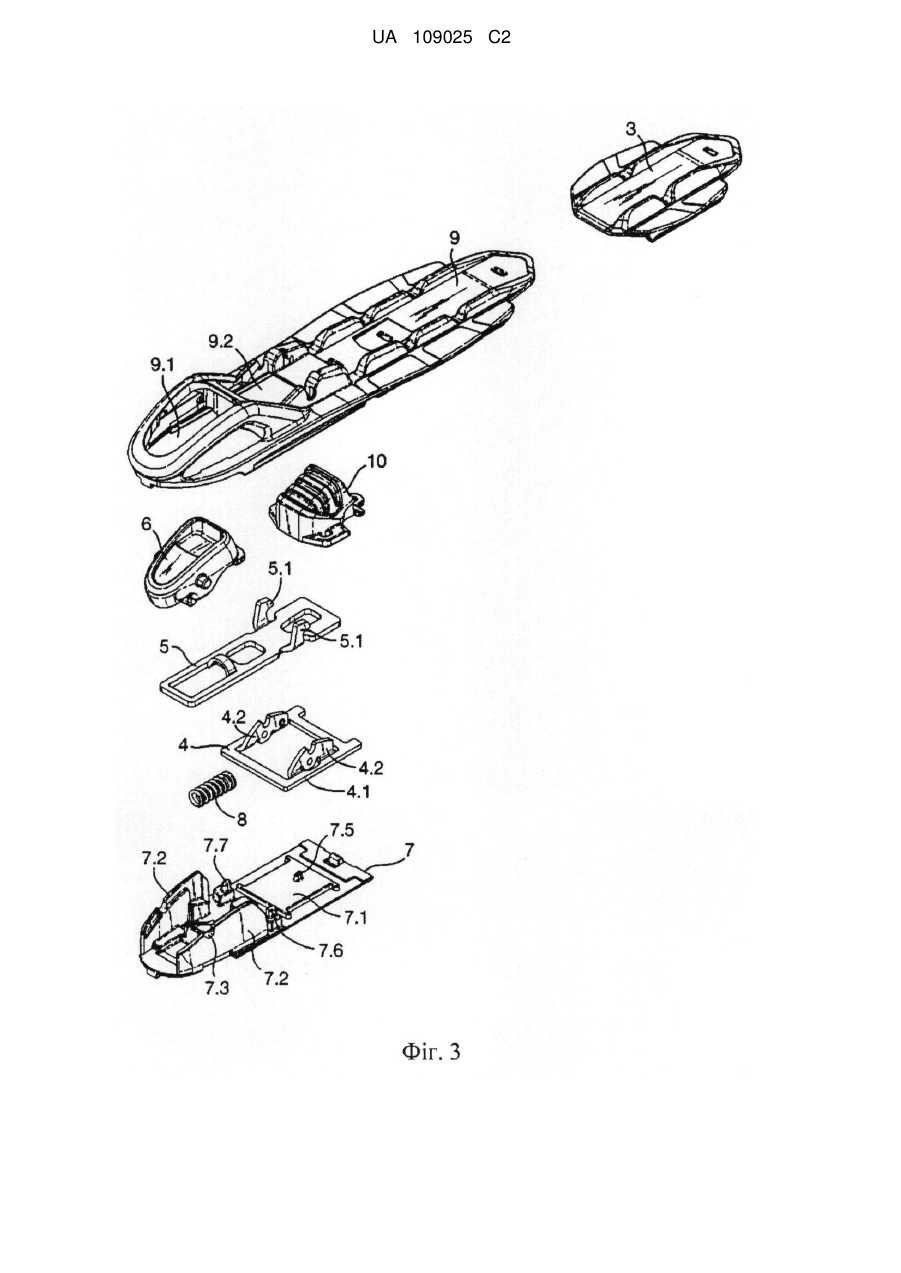

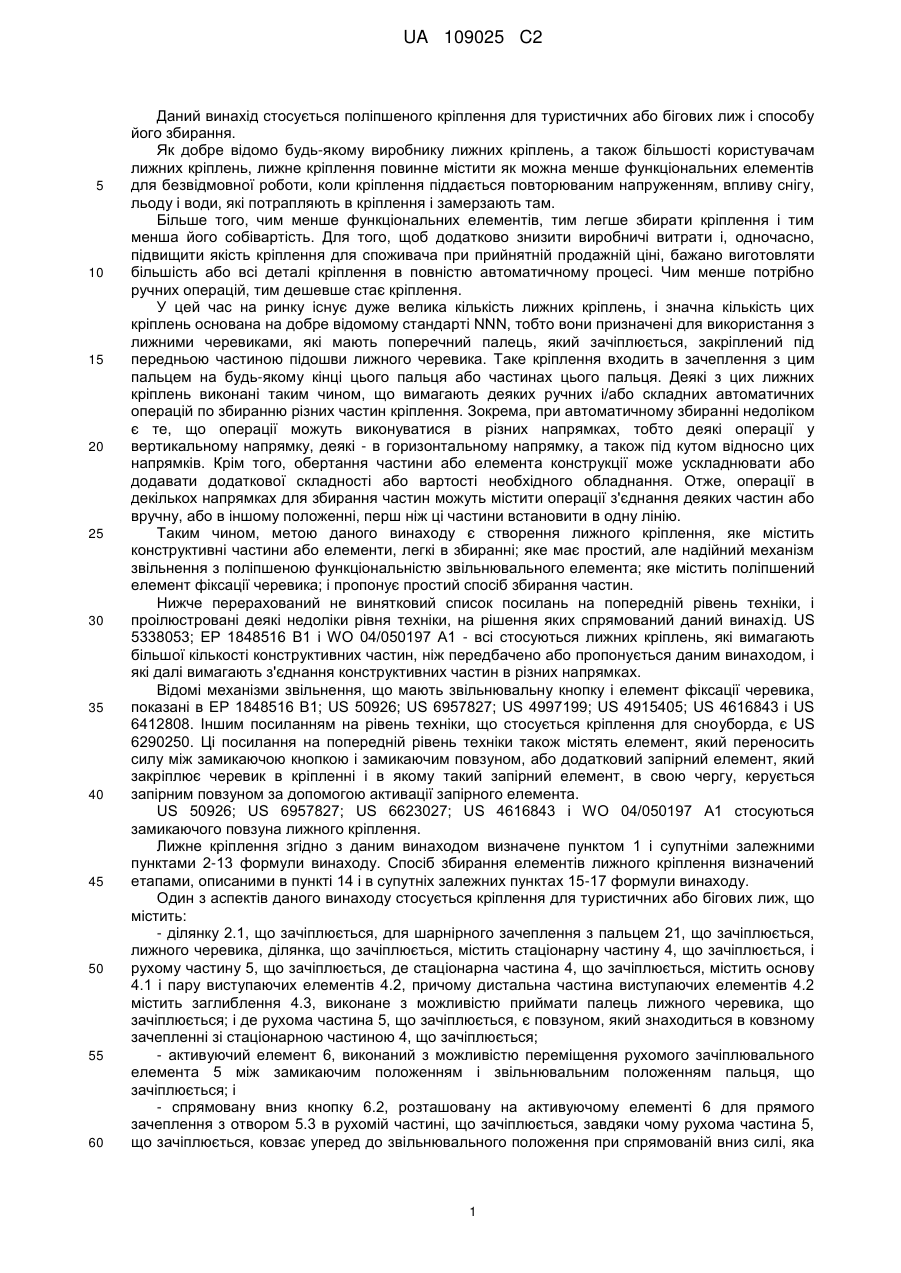

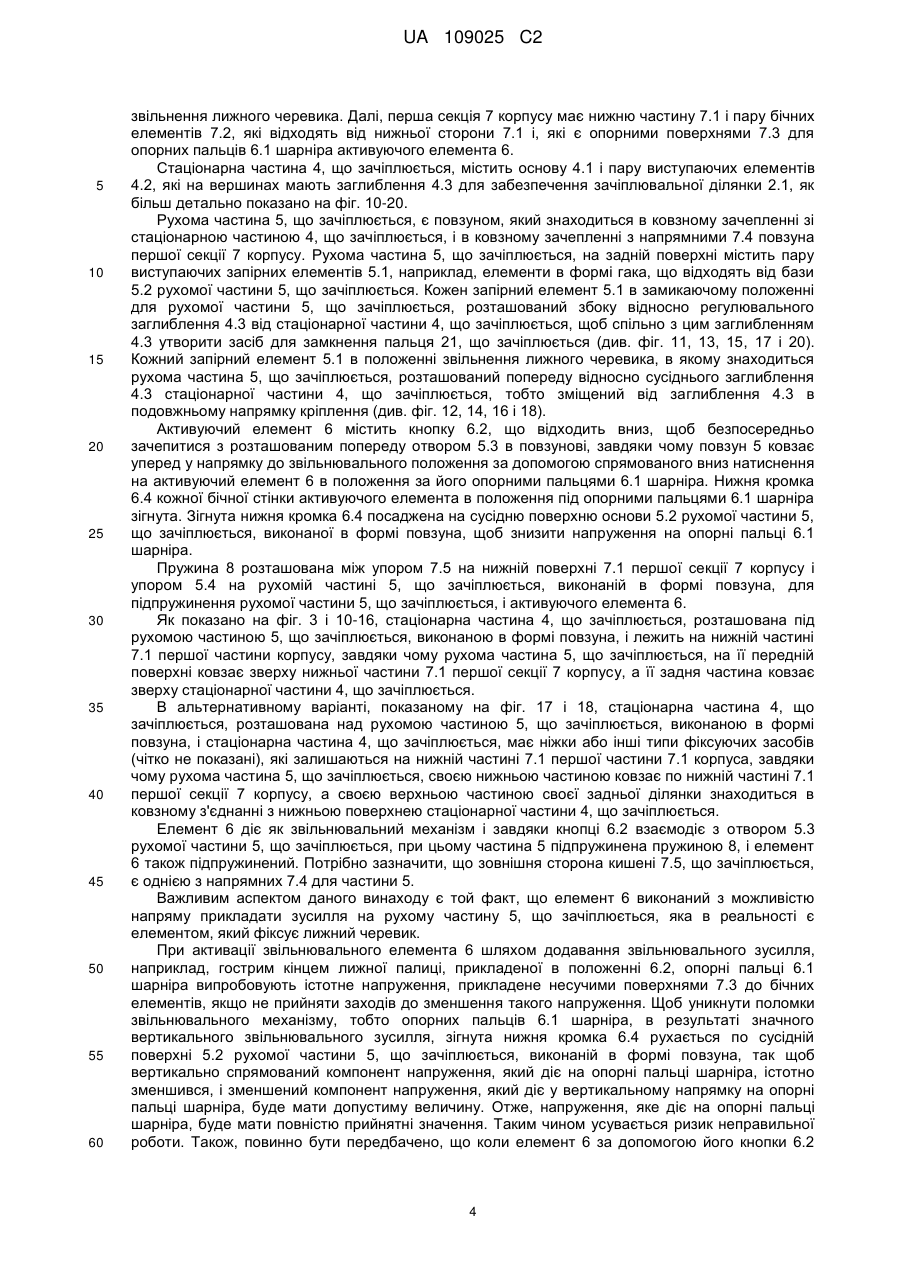

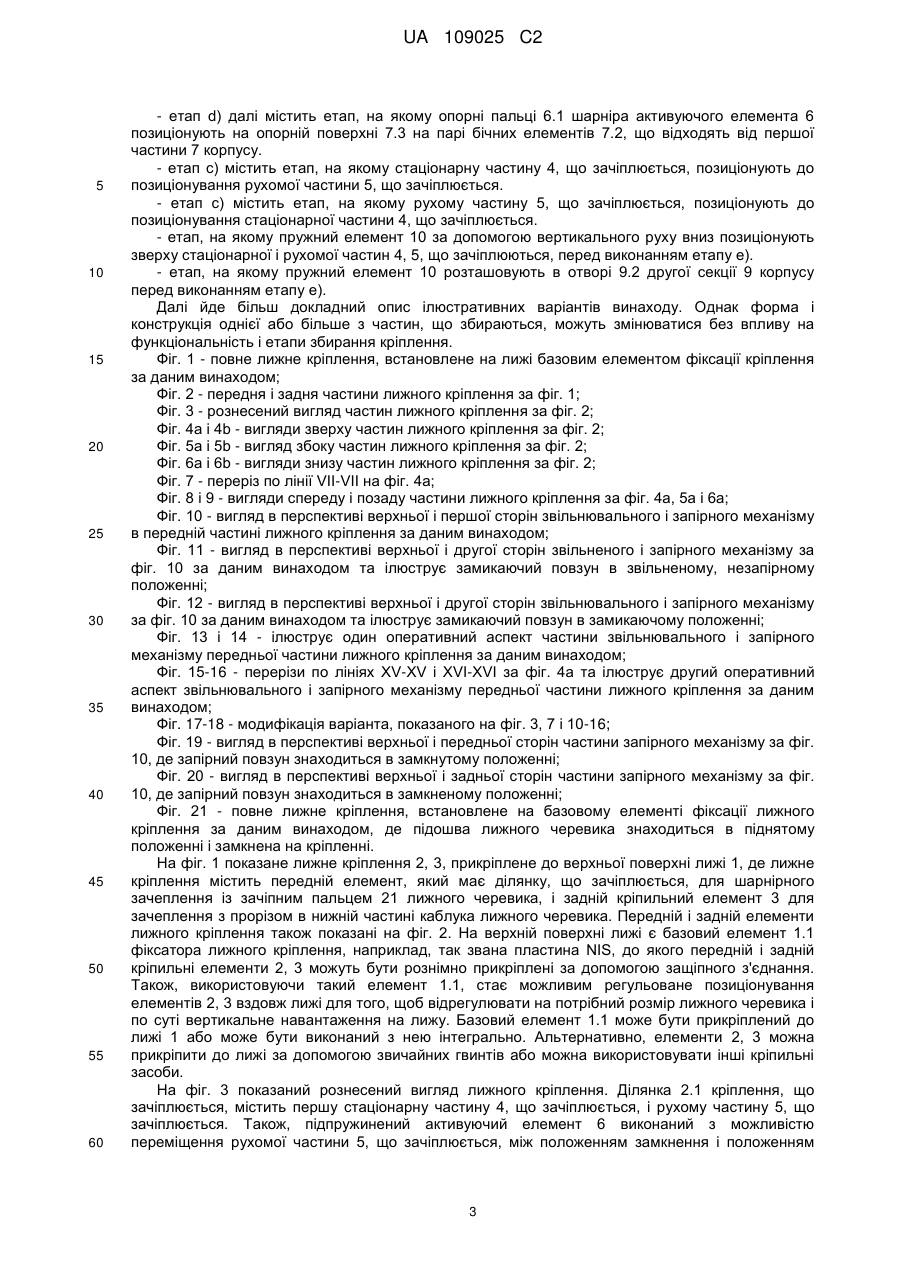

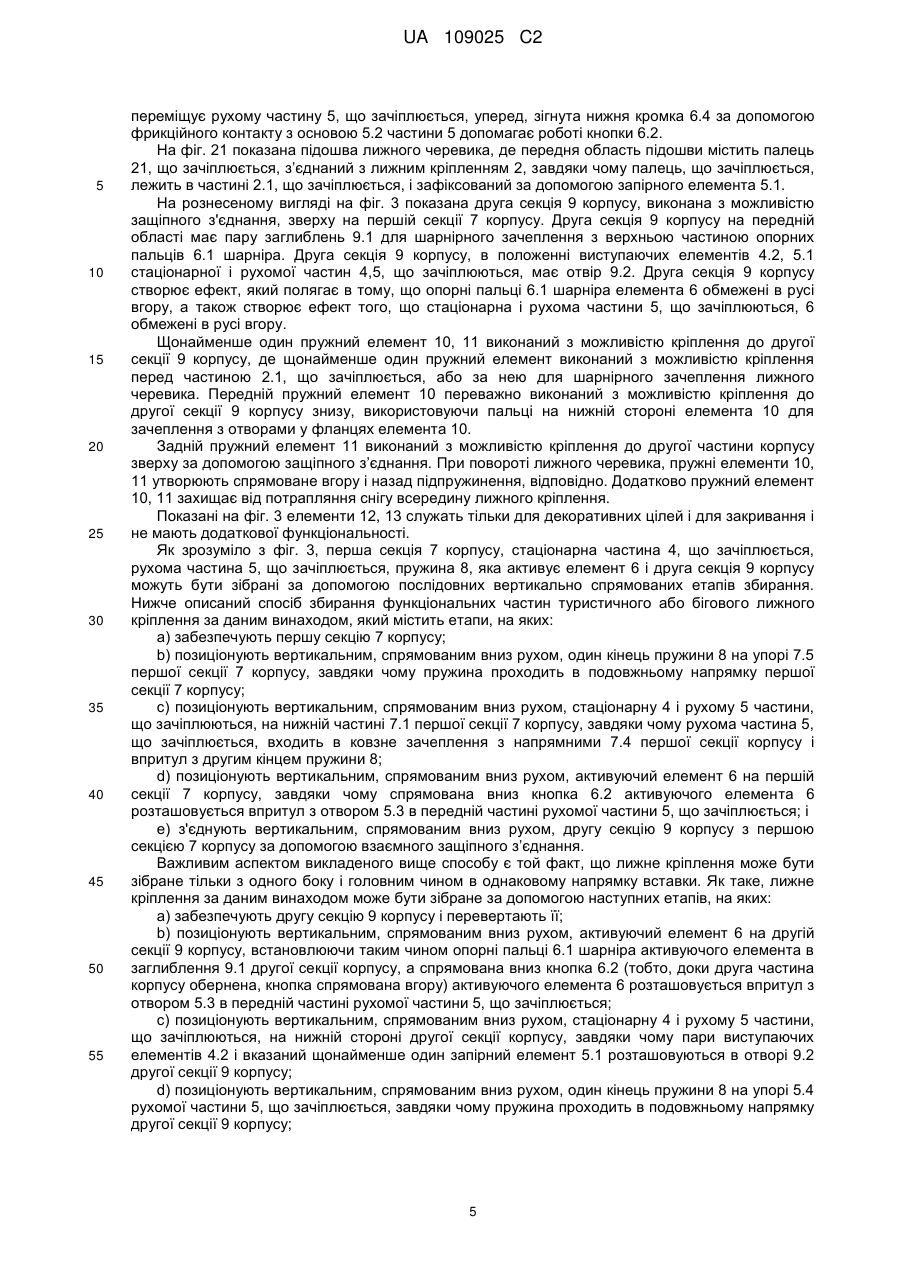

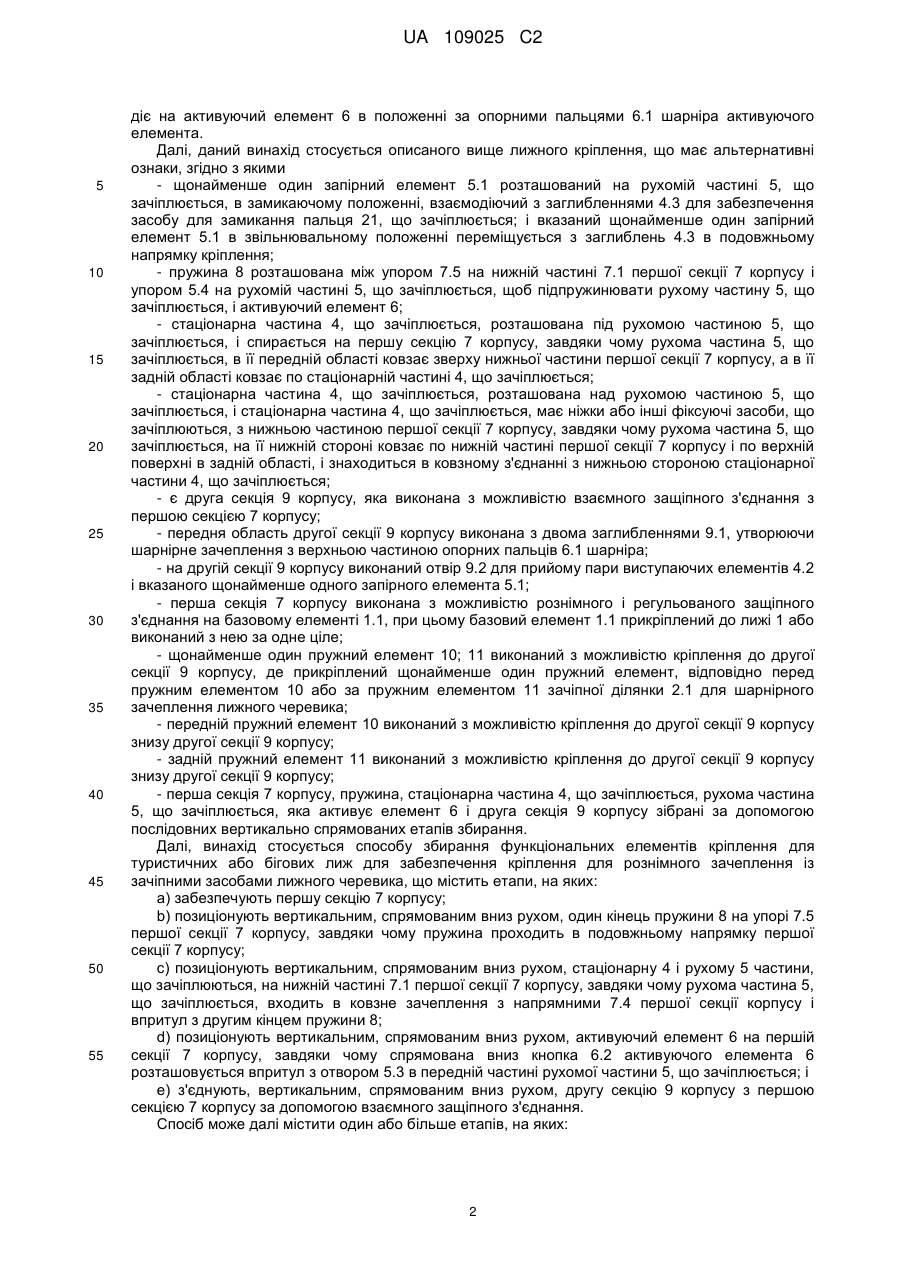

Реферат: Даний винахід стосується кріплення для туристичних або бігових лиж і способу його збирання, при цьому кріплення туристичних або бігових лиж, містить: ділянку (2.1), що зачіплюється, для шарнірного зачеплення з пальцем (21) лижного черевика, що зачіплюється, ділянка, що зачіплюється, містить стаціонарну частину (4), що зачіплюється, і рухому частину (5), що зачіплюється; де стаціонарна частина (4), що зачіплюється, містить основу (4.1) і пару виступаючих елементів (4.2), причому дистальна частина виступаючих елементів (4.2) містить заглиблення (4.3), виконане з можливістю приймати палець лижного черевика, що зачіплюється; і де рухома частина (5), що зачіплюється, є повзуном в ковзному зачепленні зі стаціонарною частиною (4), що зачіплюється; активуючий елемент (6), виконаний з можливістю переміщення рухомого зачіпного елемента (5) між замикаючим положенням і звільнювальним положенням пальця, що зачіплюється; і спрямовану вниз кнопку (6.2), розташовану на активуючому елементі 6 для прямого зачеплення з отвором (5.3) в рухомій частині, що зачіплюється, завдяки чому рухома частина (5), що зачіплюється, ковзає уперед до звільнювального положення при спрямованій вниз силі, яка діє на активуючий елемент (6) в положенні за опорними пальцями (6.1) шарніра активуючого елемента. UA 109025 C2 (12) UA 109025 C2 UA 109025 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується поліпшеного кріплення для туристичних або бігових лиж і способу його збирання. Як добре відомо будь-якому виробнику лижних кріплень, а також більшості користувачам лижних кріплень, лижне кріплення повинне містити як можна менше функціональних елементів для безвідмовної роботи, коли кріплення піддається повторюваним напруженням, впливу снігу, льоду і води, які потрапляють в кріплення і замерзають там. Більше того, чим менше функціональних елементів, тим легше збирати кріплення і тим менша його собівартість. Для того, щоб додатково знизити виробничі витрати і, одночасно, підвищити якість кріплення для споживача при прийнятній продажній ціні, бажано виготовляти більшість або всі деталі кріплення в повністю автоматичному процесі. Чим менше потрібно ручних операцій, тим дешевше стає кріплення. У цей час на ринку існує дуже велика кількість лижних кріплень, і значна кількість цих кріплень основана на добре відомому стандарті NNN, тобто вони призначені для використання з лижними черевиками, які мають поперечний палець, який зачіплюється, закріплений під передньою частиною підошви лижного черевика. Таке кріплення входить в зачеплення з цим пальцем на будь-якому кінці цього пальця або частинах цього пальця. Деякі з цих лижних кріплень виконані таким чином, що вимагають деяких ручних і/або складних автоматичних операцій по збиранню різних частин кріплення. Зокрема, при автоматичному збиранні недоліком є те, що операції можуть виконуватися в різних напрямках, тобто деякі операції у вертикальному напрямку, деякі - в горизонтальному напрямку, а також під кутом відносно цих напрямків. Крім того, обертання частини або елемента конструкції може ускладнювати або додавати додаткової складності або вартості необхідного обладнання. Отже, операції в декількох напрямках для збирання частин можуть містити операції з'єднання деяких частин або вручну, або в іншому положенні, перш ніж ці частини встановити в одну лінію. Таким чином, метою даного винаходу є створення лижного кріплення, яке містить конструктивні частини або елементи, легкі в збиранні; яке має простий, але надійний механізм звільнення з поліпшеною функціональністю звільнювального елемента; яке містить поліпшений елемент фіксації черевика; і пропонує простий спосіб збирання частин. Нижче перерахований не винятковий список посилань на попередній рівень техніки, і проілюстровані деякі недоліки рівня техніки, на рішення яких спрямований даний винахід. US 5338053; EP 1848516 B1 і WO 04/050197 A1 - всі стосуються лижних кріплень, які вимагають більшої кількості конструктивних частин, ніж передбачено або пропонується даним винаходом, і які далі вимагають з'єднання конструктивних частин в різних напрямках. Відомі механізми звільнення, що мають звільнювальну кнопку і елемент фіксації черевика, показані в EP 1848516 B1; US 50926; US 6957827; US 4997199; US 4915405; US 4616843 і US 6412808. Іншим посиланням на рівень техніки, що стосується кріплення для сноуборда, є US 6290250. Ці посилання на попередній рівень техніки також містять елемент, який переносить силу між замикаючою кнопкою і замикаючим повзуном, або додатковий запірний елемент, який закріплює черевик в кріпленні і в якому такий запірний елемент, в свою чергу, керується запірним повзуном за допомогою активації запірного елемента. US 50926; US 6957827; US 6623027; US 4616843 і WO 04/050197 A1 стосуються замикаючого повзуна лижного кріплення. Лижне кріплення згідно з даним винаходом визначене пунктом 1 і супутніми залежними пунктами 2-13 формули винаходу. Спосіб збирання елементів лижного кріплення визначений етапами, описаними в пункті 14 і в супутніх залежних пунктах 15-17 формули винаходу. Один з аспектів даного винаходу стосується кріплення для туристичних або бігових лиж, що містить: - ділянку 2.1, що зачіплюється, для шарнірного зачеплення з пальцем 21, що зачіплюється, лижного черевика, ділянка, що зачіплюється, містить стаціонарну частину 4, що зачіплюється, і рухому частину 5, що зачіплюється, де стаціонарна частина 4, що зачіплюється, містить основу 4.1 і пару виступаючих елементів 4.2, причому дистальна частина виступаючих елементів 4.2 містить заглиблення 4.3, виконане з можливістю приймати палець лижного черевика, що зачіплюється; і де рухома частина 5, що зачіплюється, є повзуном, який знаходиться в ковзному зачепленні зі стаціонарною частиною 4, що зачіплюється; - активуючий елемент 6, виконаний з можливістю переміщення рухомого зачіплювального елемента 5 між замикаючим положенням і звільнювальним положенням пальця, що зачіплюється; і - спрямовану вниз кнопку 6.2, розташовану на активуючому елементі 6 для прямого зачеплення з отвором 5.3 в рухомій частині, що зачіплюється, завдяки чому рухома частина 5, що зачіплюється, ковзає уперед до звільнювального положення при спрямованій вниз силі, яка 1 UA 109025 C2 5 10 15 20 25 30 35 40 45 50 55 діє на активуючий елемент 6 в положенні за опорними пальцями 6.1 шарніра активуючого елемента. Далі, даний винахід стосується описаного вище лижного кріплення, що має альтернативні ознаки, згідно з якими - щонайменше один запірний елемент 5.1 розташований на рухомій частині 5, що зачіплюється, в замикаючому положенні, взаємодіючий з заглибленнями 4.3 для забезпечення засобу для замикання пальця 21, що зачіплюється; і вказаний щонайменше один запірний елемент 5.1 в звільнювальному положенні переміщується з заглиблень 4.3 в подовжньому напрямку кріплення; - пружина 8 розташована між упором 7.5 на нижній частині 7.1 першої секції 7 корпусу і упором 5.4 на рухомій частині 5, що зачіплюється, щоб підпружинювати рухому частину 5, що зачіплюється, і активуючий елемент 6; - стаціонарна частина 4, що зачіплюється, розташована під рухомою частиною 5, що зачіплюється, і спирається на першу секцію 7 корпусу, завдяки чому рухома частина 5, що зачіплюється, в її передній області ковзає зверху нижньої частини першої секції 7 корпусу, а в її задній області ковзає по стаціонарній частині 4, що зачіплюється; - стаціонарна частина 4, що зачіплюється, розташована над рухомою частиною 5, що зачіплюється, і стаціонарна частина 4, що зачіплюється, має ніжки або інші фіксуючі засоби, що зачіплюються, з нижньою частиною першої секції 7 корпусу, завдяки чому рухома частина 5, що зачіплюється, на її нижній стороні ковзає по нижній частині першої секції 7 корпусу і по верхній поверхні в задній області, і знаходиться в ковзному з'єднанні з нижньою стороною стаціонарної частини 4, що зачіплюється; - є друга секція 9 корпусу, яка виконана з можливістю взаємного защіпного з'єднання з першою секцією 7 корпусу; - передня область другої секції 9 корпусу виконана з двома заглибленнями 9.1, утворюючи шарнірне зачеплення з верхньою частиною опорних пальців 6.1 шарніра; - на другій секції 9 корпусу виконаний отвір 9.2 для прийому пари виступаючих елементів 4.2 і вказаного щонайменше одного запірного елемента 5.1; - перша секція 7 корпусу виконана з можливістю рознімного і регульованого защіпного з'єднання на базовому елементі 1.1, при цьому базовий елемент 1.1 прикріплений до лижі 1 або виконаний з нею за одне ціле; - щонайменше один пружний елемент 10; 11 виконаний з можливістю кріплення до другої секції 9 корпусу, де прикріплений щонайменше один пружний елемент, відповідно перед пружним елементом 10 або за пружним елементом 11 зачіпної ділянки 2.1 для шарнірного зачеплення лижного черевика; - передній пружний елемент 10 виконаний з можливістю кріплення до другої секції 9 корпусу знизу другої секції 9 корпусу; - задній пружний елемент 11 виконаний з можливістю кріплення до другої секції 9 корпусу знизу другої секції 9 корпусу; - перша секція 7 корпусу, пружина, стаціонарна частина 4, що зачіплюється, рухома частина 5, що зачіплюється, яка активує елемент 6 і друга секція 9 корпусу зібрані за допомогою послідовних вертикально спрямованих етапів збирання. Далі, винахід стосується способу збирання функціональних елементів кріплення для туристичних або бігових лиж для забезпечення кріплення для рознімного зачеплення із зачіпними засобами лижного черевика, що містить етапи, на яких: а) забезпечують першу секцію 7 корпусу; b) позиціонують вертикальним, спрямованим вниз рухом, один кінець пружини 8 на упорі 7.5 першої секції 7 корпусу, завдяки чому пружина проходить в подовжньому напрямку першої секції 7 корпусу; с) позиціонують вертикальним, спрямованим вниз рухом, стаціонарну 4 і рухому 5 частини, що зачіплюються, на нижній частині 7.1 першої секції 7 корпусу, завдяки чому рухома частина 5, що зачіплюється, входить в ковзне зачеплення з напрямними 7.4 першої секції корпусу і впритул з другим кінцем пружини 8; d) позиціонують вертикальним, спрямованим вниз рухом, активуючий елемент 6 на першій секції 7 корпусу, завдяки чому спрямована вниз кнопка 6.2 активуючого елемента 6 розташовується впритул з отвором 5.3 в передній частині рухомої частини 5, що зачіплюється; і е) з'єднують, вертикальним, спрямованим вниз рухом, другу секцію 9 корпусу з першою секцією 7 корпусу за допомогою взаємного защіпного з'єднання. Спосіб може далі містити один або більше етапів, на яких: 2 UA 109025 C2 5 10 15 20 25 30 35 40 45 50 55 60 - етап d) далі містить етап, на якому опорні пальці 6.1 шарніра активуючого елемента 6 позиціонують на опорній поверхні 7.3 на парі бічних елементів 7.2, що відходять від першої частини 7 корпусу. - етап с) містить етап, на якому стаціонарну частину 4, що зачіплюється, позиціонують до позиціонування рухомої частини 5, що зачіплюється. - етап с) містить етап, на якому рухому частину 5, що зачіплюється, позиціонують до позиціонування стаціонарної частини 4, що зачіплюється. - етап, на якому пружний елемент 10 за допомогою вертикального руху вниз позиціонують зверху стаціонарної і рухомої частин 4, 5, що зачіплюються, перед виконанням етапу е). - етап, на якому пружний елемент 10 розташовують в отворі 9.2 другої секції 9 корпусу перед виконанням етапу е). Далі йде більш докладний опис ілюстративних варіантів винаходу. Однак форма і конструкція однієї або більше з частин, що збираються, можуть змінюватися без впливу на функціональність і етапи збирання кріплення. Фіг. 1 - повне лижне кріплення, встановлене на лижі базовим елементом фіксації кріплення за даним винаходом; Фіг. 2 - передня і задня частини лижного кріплення за фіг. 1; Фіг. 3 - рознесений вигляд частин лижного кріплення за фіг. 2; Фіг. 4а і 4b - вигляди зверху частин лижного кріплення за фіг. 2; Фіг. 5а і 5b - вигляд збоку частин лижного кріплення за фіг. 2; Фіг. 6а і 6b - вигляди знизу частин лижного кріплення за фіг. 2; Фіг. 7 - переріз по лінії VII-VII на фіг. 4а; Фіг. 8 і 9 - вигляди спереду і позаду частини лижного кріплення за фіг. 4а, 5а і 6а; Фіг. 10 - вигляд в перспективі верхньої і першої сторін звільнювального і запірного механізму в передній частині лижного кріплення за даним винаходом; Фіг. 11 - вигляд в перспективі верхньої і другої сторін звільненого і запірного механізму за фіг. 10 за даним винаходом та ілюструє замикаючий повзун в звільненому, незапірному положенні; Фіг. 12 - вигляд в перспективі верхньої і другої сторін звільнювального і запірного механізму за фіг. 10 за даним винаходом та ілюструє замикаючий повзун в замикаючому положенні; Фіг. 13 і 14 - ілюструє один оперативний аспект частини звільнювального і запірного механізму передньої частини лижного кріплення за даним винаходом; Фіг. 15-16 - перерізи по лініях XV-XV і XVI-XVI за фіг. 4а та ілюструє другий оперативний аспект звільнювального і запірного механізму передньої частини лижного кріплення за даним винаходом; Фіг. 17-18 - модифікація варіанта, показаного на фіг. 3, 7 і 10-16; Фіг. 19 - вигляд в перспективі верхньої і передньої сторін частини запірного механізму за фіг. 10, де запірний повзун знаходиться в замкнутому положенні; Фіг. 20 - вигляд в перспективі верхньої і задньої сторін частини запірного механізму за фіг. 10, де запірний повзун знаходиться в замкненому положенні; Фіг. 21 - повне лижне кріплення, встановлене на базовому елементі фіксації лижного кріплення за даним винаходом, де підошва лижного черевика знаходиться в піднятому положенні і замкнена на кріпленні. На фіг. 1 показане лижне кріплення 2, 3, прикріплене до верхньої поверхні лижі 1, де лижне кріплення містить передній елемент, який має ділянку, що зачіплюється, для шарнірного зачеплення із зачіпним пальцем 21 лижного черевика, і задній кріпильний елемент 3 для зачеплення з прорізом в нижній частині каблука лижного черевика. Передній і задній елементи лижного кріплення також показані на фіг. 2. На верхній поверхні лижі є базовий елемент 1.1 фіксатора лижного кріплення, наприклад, так звана пластина NIS, до якого передній і задній кріпильні елементи 2, 3 можуть бути рознімно прикріплені за допомогою защіпного з'єднання. Також, використовуючи такий елемент 1.1, стає можливим регульоване позиціонування елементів 2, 3 вздовж лижі для того, щоб відрегулювати на потрібний розмір лижного черевика і по суті вертикальне навантаження на лижу. Базовий елемент 1.1 може бути прикріплений до лижі 1 або може бути виконаний з нею інтегрально. Альтернативно, елементи 2, 3 можна прикріпити до лижі за допомогою звичайних гвинтів або можна використовувати інші кріпильні засоби. На фіг. 3 показаний рознесений вигляд лижного кріплення. Ділянка 2.1 кріплення, що зачіплюється, містить першу стаціонарну частину 4, що зачіплюється, і рухому частину 5, що зачіплюється. Також, підпружинений активуючий елемент 6 виконаний з можливістю переміщення рухомої частини 5, що зачіплюється, між положенням замкнення і положенням 3 UA 109025 C2 5 10 15 20 25 30 35 40 45 50 55 60 звільнення лижного черевика. Далі, перша секція 7 корпусу має нижню частину 7.1 і пару бічних елементів 7.2, які відходять від нижньої сторони 7.1 і, які є опорними поверхнями 7.3 для опорних пальців 6.1 шарніра активуючого елемента 6. Стаціонарна частина 4, що зачіплюється, містить основу 4.1 і пару виступаючих елементів 4.2, які на вершинах мають заглиблення 4.3 для забезпечення зачіплювальної ділянки 2.1, як більш детально показано на фіг. 10-20. Рухома частина 5, що зачіплюється, є повзуном, який знаходиться в ковзному зачепленні зі стаціонарною частиною 4, що зачіплюється, і в ковзному зачепленні з напрямними 7.4 повзуна першої секції 7 корпусу. Рухома частина 5, що зачіплюється, на задній поверхні містить пару виступаючих запірних елементів 5.1, наприклад, елементи в формі гака, що відходять від бази 5.2 рухомої частини 5, що зачіплюється. Кожен запірний елемент 5.1 в замикаючому положенні для рухомої частини 5, що зачіплюється, розташований збоку відносно регулювального заглиблення 4.3 від стаціонарної частини 4, що зачіплюється, щоб спільно з цим заглибленням 4.3 утворити засіб для замкнення пальця 21, що зачіплюється (див. фіг. 11, 13, 15, 17 і 20). Кожний запірний елемент 5.1 в положенні звільнення лижного черевика, в якому знаходиться рухома частина 5, що зачіплюється, розташований попереду відносно сусіднього заглиблення 4.3 стаціонарної частини 4, що зачіплюється, тобто зміщений від заглиблення 4.3 в подовжньому напрямку кріплення (див. фіг. 12, 14, 16 і 18). Активуючий елемент 6 містить кнопку 6.2, що відходить вниз, щоб безпосередньо зачепитися з розташованим попереду отвором 5.3 в повзунові, завдяки чому повзун 5 ковзає уперед у напрямку до звільнювального положення за допомогою спрямованого вниз натиснення на активуючий елемент 6 в положення за його опорними пальцями 6.1 шарніра. Нижня кромка 6.4 кожної бічної стінки активуючого елемента в положення під опорними пальцями 6.1 шарніра зігнута. Зігнута нижня кромка 6.4 посаджена на сусідню поверхню основи 5.2 рухомої частини 5, що зачіплюється, виконаної в формі повзуна, щоб знизити напруження на опорні пальці 6.1 шарніра. Пружина 8 розташована між упором 7.5 на нижній поверхні 7.1 першої секції 7 корпусу і упором 5.4 на рухомій частині 5, що зачіплюється, виконаній в формі повзуна, для підпружинення рухомої частини 5, що зачіплюється, і активуючого елемента 6. Як показано на фіг. 3 і 10-16, стаціонарна частина 4, що зачіплюється, розташована під рухомою частиною 5, що зачіплюється, виконаною в формі повзуна, і лежить на нижній частині 7.1 першої частини корпусу, завдяки чому рухома частина 5, що зачіплюється, на її передній поверхні ковзає зверху нижньої частини 7.1 першої секції 7 корпусу, а її задня частина ковзає зверху стаціонарної частини 4, що зачіплюється. В альтернативному варіанті, показаному на фіг. 17 і 18, стаціонарна частина 4, що зачіплюється, розташована над рухомою частиною 5, що зачіплюється, виконаною в формі повзуна, і стаціонарна частина 4, що зачіплюється, має ніжки або інші типи фіксуючих засобів (чітко не показані), які залишаються на нижній частині 7.1 першої частини 7.1 корпуса, завдяки чому рухома частина 5, що зачіплюється, своєю нижньою частиною ковзає по нижній частині 7.1 першої секції 7 корпусу, а своєю верхньою частиною своєї задньої ділянки знаходиться в ковзному з'єднанні з нижньою поверхнею стаціонарної частини 4, що зачіплюється. Елемент 6 діє як звільнювальний механізм і завдяки кнопці 6.2 взаємодіє з отвором 5.3 рухомої частини 5, що зачіплюється, при цьому частина 5 підпружинена пружиною 8, і елемент 6 також підпружинений. Потрібно зазначити, що зовнішня сторона кишені 7.5, що зачіплюється, є однією з напрямних 7.4 для частини 5. Важливим аспектом даного винаходу є той факт, що елемент 6 виконаний з можливістю напряму прикладати зусилля на рухому частину 5, що зачіплюється, яка в реальності є елементом, який фіксує лижний черевик. При активації звільнювального елемента 6 шляхом додавання звільнювального зусилля, наприклад, гострим кінцем лижної палиці, прикладеної в положенні 6.2, опорні пальці 6.1 шарніра випробовують істотне напруження, прикладене несучими поверхнями 7.3 до бічних елементів, якщо не прийняти заходів до зменшення такого напруження. Щоб уникнути поломки звільнювального механізму, тобто опорних пальців 6.1 шарніра, в результаті значного вертикального звільнювального зусилля, зігнута нижня кромка 6.4 рухається по сусідній поверхні 5.2 рухомої частини 5, що зачіплюється, виконаній в формі повзуна, так щоб вертикально спрямований компонент напруження, який діє на опорні пальці шарніра, істотно зменшився, і зменшений компонент напруження, який діє у вертикальному напрямку на опорні пальці шарніра, буде мати допустиму величину. Отже, напруження, яке діє на опорні пальці шарніра, буде мати повністю прийнятні значення. Таким чином усувається ризик неправильної роботи. Також, повинно бути передбачено, що коли елемент 6 за допомогою його кнопки 6.2 4 UA 109025 C2 5 10 15 20 25 30 35 40 45 50 55 переміщує рухому частину 5, що зачіплюється, уперед, зігнута нижня кромка 6.4 за допомогою фрикційного контакту з основою 5.2 частини 5 допомагає роботі кнопки 6.2. На фіг. 21 показана підошва лижного черевика, де передня область підошви містить палець 21, що зачіплюється, з’єднаний з лижним кріпленням 2, завдяки чому палець, що зачіплюється, лежить в частині 2.1, що зачіплюється, і зафіксований за допомогою запірного елемента 5.1. На рознесеному вигляді на фіг. 3 показана друга секція 9 корпусу, виконана з можливістю защіпного з'єднання, зверху на першій секції 7 корпусу. Друга секція 9 корпусу на передній області має пару заглиблень 9.1 для шарнірного зачеплення з верхньою частиною опорних пальців 6.1 шарніра. Друга секція 9 корпусу, в положенні виступаючих елементів 4.2, 5.1 стаціонарної і рухомої частин 4,5, що зачіплюються, має отвір 9.2. Друга секція 9 корпусу створює ефект, який полягає в тому, що опорні пальці 6.1 шарніра елемента 6 обмежені в русі вгору, а також створює ефект того, що стаціонарна і рухома частини 5, що зачіплюються, 6 обмежені в русі вгору. Щонайменше один пружний елемент 10, 11 виконаний з можливістю кріплення до другої секції 9 корпусу, де щонайменше один пружний елемент виконаний з можливістю кріплення перед частиною 2.1, що зачіплюється, або за нею для шарнірного зачеплення лижного черевика. Передній пружний елемент 10 переважно виконаний з можливістю кріплення до другої секції 9 корпусу знизу, використовуючи пальці на нижній стороні елемента 10 для зачеплення з отворами у фланцях елемента 10. Задній пружний елемент 11 виконаний з можливістю кріплення до другої частини корпусу зверху за допомогою защіпного з’єднання. При повороті лижного черевика, пружні елементи 10, 11 утворюють спрямоване вгору і назад підпружинення, відповідно. Додатково пружний елемент 10, 11 захищає від потрапляння снігу всередину лижного кріплення. Показані на фіг. 3 елементи 12, 13 служать тільки для декоративних цілей і для закривання і не мають додаткової функціональності. Як зрозуміло з фіг. 3, перша секція 7 корпусу, стаціонарна частина 4, що зачіплюється, рухома частина 5, що зачіплюється, пружина 8, яка активує елемент 6 і друга секція 9 корпусу можуть бути зібрані за допомогою послідовних вертикально спрямованих етапів збирання. Нижче описаний спосіб збирання функціональних частин туристичного або бігового лижного кріплення за даним винаходом, який містить етапи, на яких: а) забезпечують першу секцію 7 корпусу; b) позиціонують вертикальним, спрямованим вниз рухом, один кінець пружини 8 на упорі 7.5 першої секції 7 корпусу, завдяки чому пружина проходить в подовжньому напрямку першої секції 7 корпусу; с) позиціонують вертикальним, спрямованим вниз рухом, стаціонарну 4 і рухому 5 частини, що зачіплюються, на нижній частині 7.1 першої секції 7 корпусу, завдяки чому рухома частина 5, що зачіплюється, входить в ковзне зачеплення з напрямними 7.4 першої секції корпусу і впритул з другим кінцем пружини 8; d) позиціонують вертикальним, спрямованим вниз рухом, активуючий елемент 6 на першій секції 7 корпусу, завдяки чому спрямована вниз кнопка 6.2 активуючого елемента 6 розташовується впритул з отвором 5.3 в передній частині рухомої частини 5, що зачіплюється; і е) з'єднують вертикальним, спрямованим вниз рухом, другу секцію 9 корпусу з першою секцією 7 корпусу за допомогою взаємного защіпного з’єднання. Важливим аспектом викладеного вище способу є той факт, що лижне кріплення може бути зібране тільки з одного боку і головним чином в однаковому напрямку вставки. Як таке, лижне кріплення за даним винаходом може бути зібране за допомогою наступних етапів, на яких: а) забезпечують другу секцію 9 корпусу і перевертають її; b) позиціонують вертикальним, спрямованим вниз рухом, активуючий елемент 6 на другій секції 9 корпусу, встановлюючи таким чином опорні пальці 6.1 шарніра активуючого елемента в заглиблення 9.1 другої секції корпусу, а спрямована вниз кнопка 6.2 (тобто, доки друга частина корпусу обернена, кнопка спрямована вгору) активуючого елемента 6 розташовується впритул з отвором 5.3 в передній частині рухомої частини 5, що зачіплюється; с) позиціонують вертикальним, спрямованим вниз рухом, стаціонарну 4 і рухому 5 частини, що зачіплюються, на нижній стороні другої секції корпусу, завдяки чому пари виступаючих елементів 4.2 і вказаний щонайменше один запірний елемент 5.1 розташовуються в отворі 9.2 другої секції 9 корпусу; d) позиціонують вертикальним, спрямованим вниз рухом, один кінець пружини 8 на упорі 5.4 рухомої частини 5, що зачіплюється, завдяки чому пружина проходить в подовжньому напрямку другої секції 9 корпусу; 5 UA 109025 C2 5 10 15 20 е) з'єднують вертикальним, спрямованим вниз рухом, першу секцію 7 корпусу з другою секцією 9 корпусу за допомогою взаємного защіпного з’єднання, завдяки чому рухома частина 5, що зачіплюється, вступає в ковзне зачеплення з напрямними 7.4 першої секції корпусу і розташовується впритул з другим кінцем пружини 8. Етап с) обох з описаних вище способів містить позиціонування стаціонарної частини 4, що зачіплюється, до позиціонування рухомої частини 5, що зачіплюється, як показано на фіг. 3 і 1016. Альтернативно, як також описано вище з посиланням на фіг. 17 і 18, етап с) також може містити позиціонування рухомої частини 5, що зачіплюється, перед позиціонуванням стаціонарної частини 4, що зачіплюється. Як описано вище, згідно з першим способом пружний елемент 10 вставляють знизу перед частиною 2.1, що зачіплюється, в отвір 9.2 другої секції 9 корпусу перед виконанням етапу е), і елемент може мати отвори, виконані з можливістю щільно сідати на пальці на нижній стороні другої секції 9 корпусу. Передбачено, що якщо лижне кріплення збирають вручну, то для виконання операцій не потрібно ніяких інструментів. Якщо операції виконуються автоматично з використанням роботів, то не потрібно складних інструментів. Фіг. 4а-9 прикладені тільки для того, щоб показати як винахід можна використовувати у виробництві, з додатковими поясненнями на рознесеному вигляді на фіг. 3, і на фіг. 10-21 детально показаний механізм, який звільняє і фіксує лижний черевик. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 1. Кріплення для туристичних або бігових лиж, що містить: ділянку (2.1), що зачіплюється, для шарнірного зачеплення з пальцем (21) лижного черевика, що зачіплюється, ділянка, що зачіплюється, містить стаціонарну частину (4), що зачіплюється, і рухому частину (5), що зачіплюється; де стаціонарна частина (4), що зачіплюється, містить основу (4.1) і пару виступаючих елементів (4.2), причому дистальна частина виступаючих елементів (4.2) містить заглиблення (4.3), виконане з можливістю приймати палець лижного черевика, що зачіплюється; і де рухома частина (5), що зачіплюється, є повзуном, що знаходиться в ковзному зачепленні зі стаціонарною частиною (4), що зачіплюється; активуючий елемент (6), виконаний з можливістю переміщення рухомого зачіпного елемента (5) між замикаючим положенням і звільнювальним положенням пальця, що зачіплюється; і спрямовану вниз кнопку (6.2), розташовану на активуючому елементі (6) для прямого зачеплення з отвором (5.3) в рухомій частині, що зачіплюється, завдяки чому рухома частина (5), що зачіплюється, ковзає уперед до звільнювального положення при спрямованій вниз силі, яка діє на активуючий елемент (6) в положенні за опорними пальцями (6.1) шарніра активуючого елемента, при цьому стаціонарна частина (4), що зачіплюється, розташована під рухомою частиною (5), що зачіплюється, і спирається на першу секцію (7) корпусу, завдяки чому рухома частина (5), що зачіплюється, в її передній області ковзає зверху нижньої частини першої секції (7) корпусу, і в її задній області ковзає по стаціонарній частині (4), що зачіплюється. 2. Кріплення за п. 1, при цьому кріплення далі містить щонайменше один запірний елемент (5.1), розташований на рухомій частині (5), що зачіплюється, в замикаючому положенні, який взаємодіє з заглибленнями (4.3) для забезпечення засобу для замкнення пальця (21), що зачіплюється; і вказаний щонайменше один запірний елемент (5.1) в звільнювальному положенні переміщується з заглиблень (4.3) в подовжньому напрямку кріплення. 3. Кріплення за п. 1, при цьому кріплення далі містить пружину (8), розташовану між упором (7.5) на нижній частині (7.1) першої секції (7) корпусу і упором (5.4) на рухомій частині (5), що зачіплюється, щоб підпружинювати рухому частину (5), що зачіплюється, і активуючий елемент (6). 4. Кріплення за будь-яким з попередніх пунктів, в якому є друга секція (9) корпусу, яка виконана з можливістю взаємного защіпного з'єднання з першою секцією (7) корпусу. 5. Кріплення за п. 1, в якому передня область другої секції (9) корпусу виконана з двома заглибленнями (9.1), утворюючи шарнірне зачеплення з верхньою частиною опорних пальців (6.1) шарніра. 6. Кріплення за п. 1, в якому на другій секції (9) корпусу виконаний отвір (9.2) для прийому пари виступаючих елементів (4.2) і вказаного щонайменше одного запірного елемента (5.1). 6 UA 109025 C2 5 10 15 20 25 30 35 40 7. Кріплення за п. 1, в якому перша секція (7) корпусу виконана з можливістю рознімного і регульованого защіпного з'єднання на базовому елементі (1.1), при цьому базовий елемент (1.1) прикріплений до лижі (1) або виконаний з нею як одне ціле. 8. Кріплення за п. 1, в якому щонайменше один пружний елемент (10; 11) виконаний з можливістю кріплення до другої секції (9) корпусу, де прикріплений щонайменше один пружний елемент, відповідно перед пружним елементом (10) або за пружним елементом (11) зачіплюваної ділянки (2.1) для шарнірного зачеплення лижного черевика. 9. Кріплення за п. 8, в якому передній пружний елемент (10) виконаний з можливістю кріплення до другої секції (9) корпусу знизу другої секції (9) корпусу. 10. Кріплення за п. 8, в якому задній пружний елемент (11) виконаний з можливістю кріплення до другої секції (9) корпусу зверху другої секції (9) корпусу. 11. Кріплення за п. 1 або 2, або 3, в якому перша секція (7) корпусу, пружина (8), стаціонарна частина (4), що зачіплюється, рухома частина (5), що зачіплюється, активуючий елемент (6) і друга секція (9) корпусу зібрані за допомогою послідовних вертикально спрямованих етапів збирання. 12. Спосіб збирання функціональних елементів кріплення для туристичних або бігових лиж для забезпечення кріплення для рознімного зачеплення із зачіплюваними засобами лижного черевика, що містить етапи, на яких: a) забезпечують першу секцію (7) корпусу; b) позиціонують, вертикальним, спрямованим вниз рухом, один кінець пружини (8) на упорі (7.5) першої секції (7) корпусу, завдяки чому пружина проходить в подовжньому напрямку першої секції (7) корпусу; c) позиціонують, вертикальним, спрямованим вниз рухом, стаціонарну (4) і рухому (5) частини, що зачіплюються, на нижній частині (7.1) першої секції (7) корпусу, завдяки чому рухома частина (5), що зачіплюється, входить в ковзне зачеплення з напрямними (7.4) першої секції корпусу і впритул з другим кінцем пружини (8); d) позиціонують, вертикальним, спрямованим вниз рухом, активуючий елемент (6) на першій секції (7) корпусу, завдяки чому спрямована вниз кнопка (6.2) активуючого елемента (6) розташовується впритул з отвором (5.3) в передній частині рухомої частини (5), що зачіплюється; і e) з'єднують, вертикальним, спрямованим вниз рухом, другу секцію (9) корпусу з першою секцією (7) корпусу за допомогою взаємного защіпного з'єднання. 13. Спосіб за п. 12, в якому етап d) далі містить етап, на якому опорні пальці (6.1) шарніра активуючого елемента (6) позиціонують на опорній поверхні (7.3) на парі бічних елементів (7.2), що відходять від першої секції (7) корпусу. 14. Спосіб за п. 12, в якому етап с) містить етап, на якому стаціонарну частину (4), що зачіплюється, позиціонують до позиціонування рухомої частини (5), що зачіплюється. 15. Спосіб за п. 12, в якому етап с) містить етап, на якому рухому частину (5), що зачіплюється, позиціонують до позиціонування стаціонарної частини (4), що зачіплюється. 16. Спосіб за п. 12, що містить етап, на якому пружний елемент (10) за допомогою вертикального руху вниз позиціонують зверху стаціонарної і рухомої частин (4,5), що зачіплюються, перед виконанням етапу e). 17. Спосіб за п. 12, що містить етап, на якому пружний елемент (10) позиціонують в отворі (9.2) другої секції (9) корпусу перед виконанням етапу e). 7 UA 109025 C2 8 UA 109025 C2 9 UA 109025 C2 10 UA 109025 C2 11 UA 109025 C2 12 UA 109025 C2 13 UA 109025 C2 14 UA 109025 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
