Кабель управління, сигналізації, контролю та передачі даних

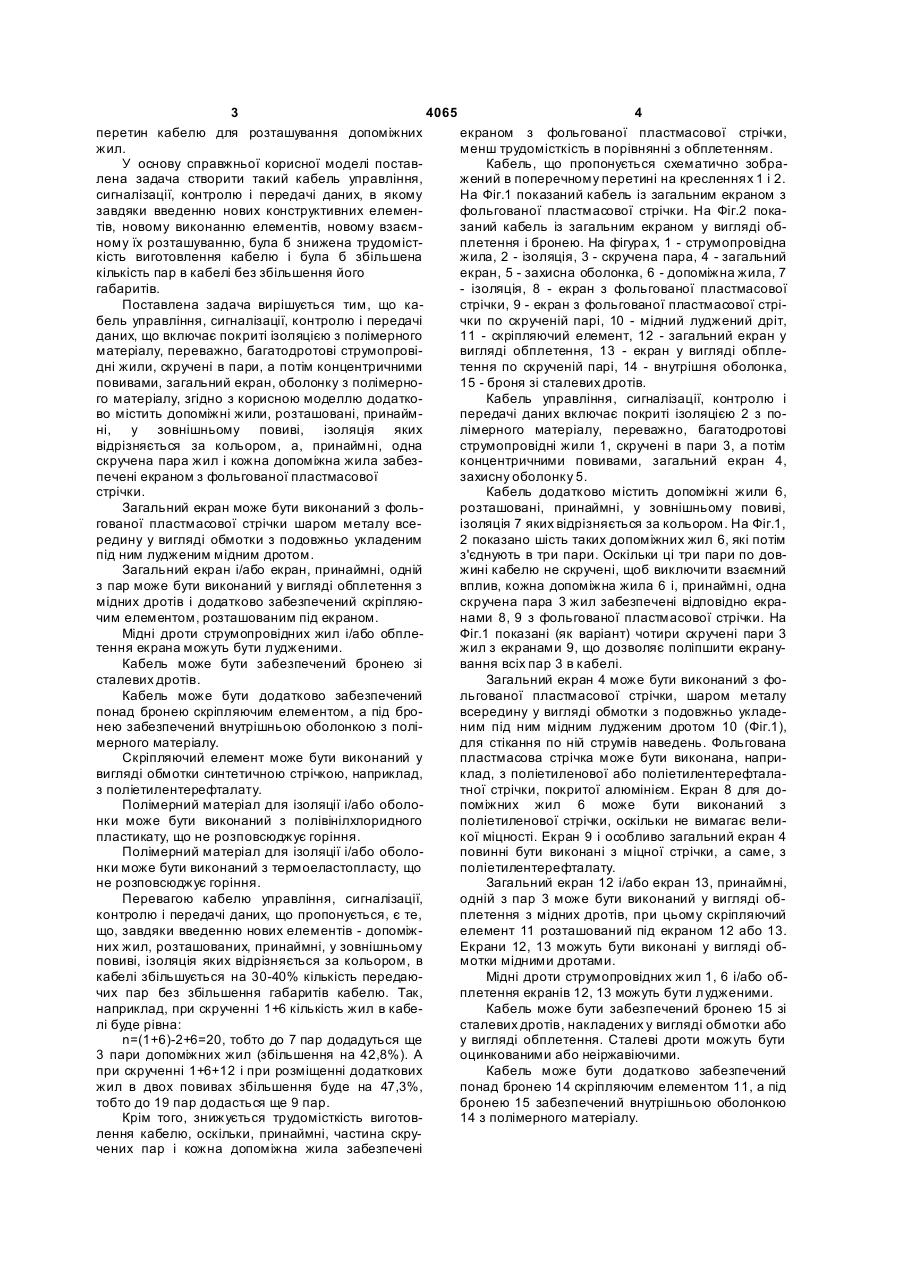

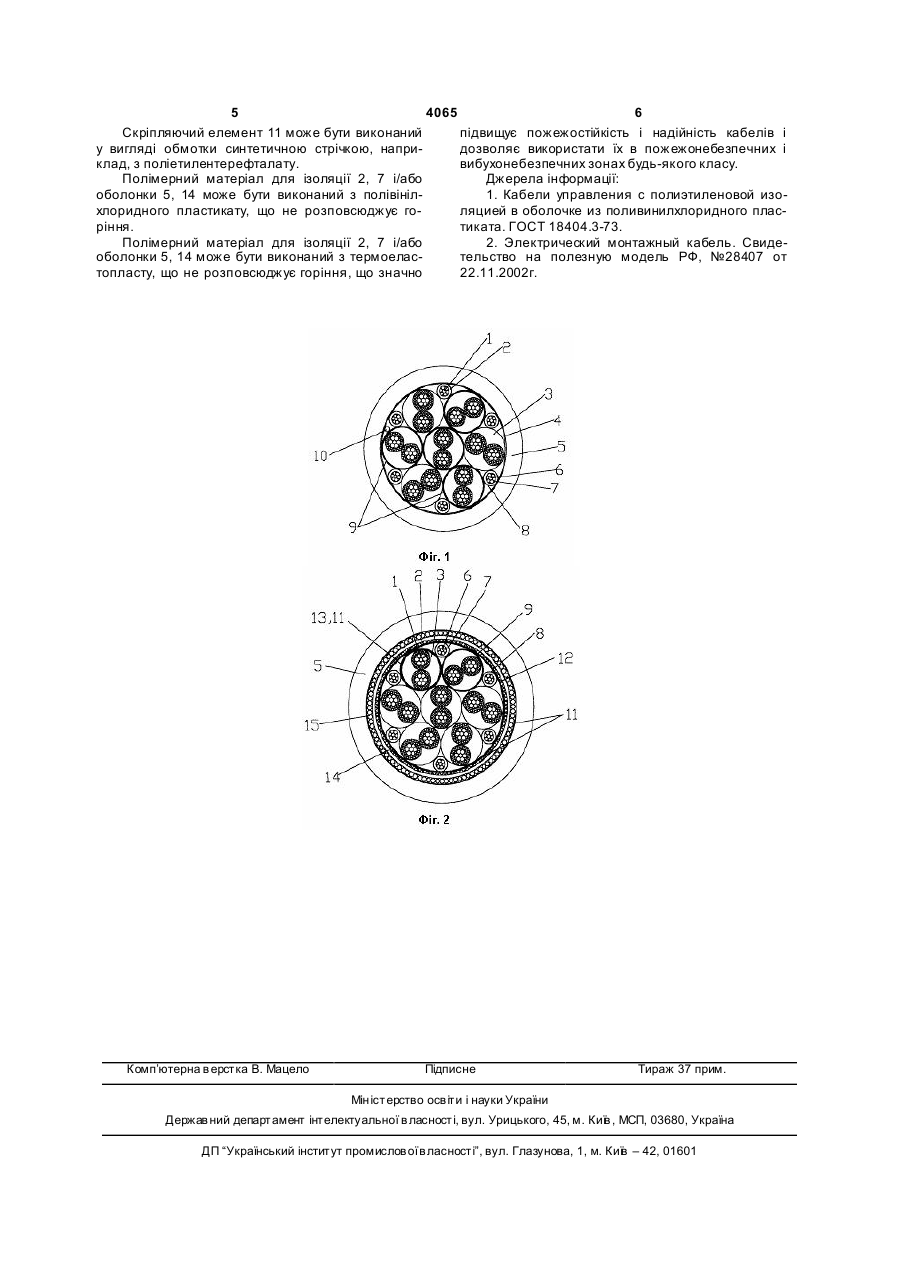

1. Кабель управління, сигналізації, контролю і передачі даних, що включає покриті ізоляцією з полімерного матеріалу, переважно, багатодротові струмопровідні жили, скручені в пари, а потім концентричними повивами, загальний екран, оболонку з полімерного матеріалу, який відрізняється тим, що додатково містить допоміжні жили, розташовані принаймні у зовнішньому повиві, ізоляція яких відрізняється за кольором, а принаймні одна скручена пара жил і кожна допоміжна жила забезпечені екраном з фольгованої пластмасової стрічки. 2. Кабель за п. 1, який відрізняється тим, що загальний екран виконаний з фольгованої пластмасової стрічки шаром металу всередину у вигляді обмотки з подовжньо укладеним під ним мідним лудженим дротом. U 2 (13) 1 3 4065 4 перетин кабелю для розташування допоміжних екраном з фольгованої пластмасової стрічки, жил. менш трудомісткість в порівнянні з обплетенням. У основу справжньої корисної моделі поставКабель, що пропонується схематично зобралена задача створити такий кабель управління, жений в поперечному перетині на кресленнях 1 і 2. сигналізації, контролю і передачі даних, в якому На Фіг.1 показаний кабель із загальним екраном з завдяки введенню нових конструктивних елеменфольгованої пластмасової стрічки. На Фіг.2 покатів, новому виконанню елементів, новому взаємзаний кабель із загальним екраном у вигляді обному їх розташуванню, була б знижена трудомістплетення і бронею. На фігура х, 1 - струмопровідна кість виготовлення кабелю і була б збільшена жила, 2 - ізоляція, 3 - скручена пара, 4 - загальний кількість пар в кабелі без збільшення його екран, 5 - захисна оболонка, 6 - допоміжна жила, 7 габаритів. - ізоляція, 8 - екран з фольгованої пластмасової Поставлена задача вирішується тим, що кастрічки, 9 - екран з фольгованої пластмасової стрібель управління, сигналізації, контролю і передачі чки по скрученій парі, 10 - мідний луджений дріт, даних, що включає покриті ізоляцією з полімерного 11 - скріпляючий елемент, 12 - загальний екран у матеріалу, переважно, багатодротові струмопровівигляді обплетення, 13 - екран у вигляді обпледні жили, скручені в пари, а потім концентричними тення по скрученій парі, 14 - внутрішня оболонка, повивами, загальний екран, оболонку з полімерно15 - броня зі сталевих дротів. го матеріалу, згідно з корисною моделлю додаткоКабель управління, сигналізації, контролю і во містить допоміжні жили, розташовані, принаймпередачі даних включає покриті ізоляцією 2 з поні, у зовнішньому повиві, ізоляція яких лімерного матеріалу, переважно, багатодротові відрізняється за кольором, а, принаймні, одна струмопровідні жили 1, скручені в пари 3, а потім скручена пара жил і кожна допоміжна жила забезконцентричними повивами, загальний екран 4, печені екраном з фольгованої пластмасової захисну оболонку 5. стрічки. Кабель додатково містить допоміжні жили 6, Загальний екран може бути виконаний з фольрозташовані, принаймні, у зовнішньому повиві, гованої пластмасової стрічки шаром металу всеізоляція 7 яких відрізняється за кольором. На Фіг.1, редину у вигляді обмотки з подовжньо укладеним 2 показано шість таких допоміжних жил 6, які потім під ним лудженим мідним дротом. з'єднують в три пари. Оскільки ці три пари по довЗагальний екран і/або екран, принаймні, одній жині кабелю не скручені, щоб виключити взаємний з пар може бути виконаний у вигляді обплетення з вплив, кожна допоміжна жила 6 і, принаймні, одна мідних дротів і додатково забезпечений скріпляюскручена пара 3 жил забезпечені відповідно екрачим елементом, розташованим під екраном. нами 8, 9 з фольгованої пластмасової стрічки. На Мідні дроти струмопровідних жил і/або обплеФіг.1 показані (як варіант) чотири скручені пари 3 тення екрана можуть бути лудженими. жил з екранами 9, що дозволяє поліпшити екрануКабель може бути забезпечений бронею зі вання всіх пар 3 в кабелі. сталевих дротів. Загальний екран 4 може бути виконаний з фоКабель може бути додатково забезпечений льгованої пластмасової стрічки, шаром металу понад бронею скріпляючим елементом, а під бровсередину у вигляді обмотки з подовжньо укладенею забезпечений внутрішньою оболонкою з поліним під ним мідним лудженим дротом 10 (Фіг.1), мерного матеріалу. для стікання по ній струмів наведень. Фольгована Скріпляючий елемент може бути виконаний у пластмасова стрічка може бути виконана, напривигляді обмотки синтетичною стрічкою, наприклад, клад, з поліетиленової або поліетилентерефталаз поліетилентерефталату. тної стрічки, покритої алюмінієм. Екран 8 для доПолімерний матеріал для ізоляції і/або оболопоміжних жил 6 може бути виконаний з нки може бути виконаний з полівінілхлоридного поліетиленової стрічки, оскільки не вимагає велипластикату, що не розповсюджує горіння. кої міцності. Екран 9 і особливо загальний екран 4 Полімерний матеріал для ізоляції і/або оболоповинні бути виконані з міцної стрічки, а саме, з нки може бути виконаний з термоеластопласту, що поліетилентерефталату. не розповсюджує горіння. Загальний екран 12 і/або екран 13, принаймні, Перевагою кабелю управління, сигналізації, одній з пар 3 може бути виконаний у вигляді обконтролю і передачі даних, що пропонується, є те, плетення з мідних дротів, при цьому скріпляючий що, завдяки введенню нових елементів - допоміжелемент 11 розташований під екраном 12 або 13. них жил, розташованих, принаймні, у зовнішньому Екрани 12, 13 можуть бути виконані у вигляді обповиві, ізоляція яких відрізняється за кольором, в мотки мідними дротами. кабелі збільшується на 30-40% кількість передаюМідні дроти струмопровідних жил 1, 6 і/або обчих пар без збільшення габаритів кабелю. Так, плетення екранів 12, 13 можуть бути лудженими. наприклад, при скрученні 1+6 кількість жил в кабеКабель може бути забезпечений бронею 15 зі лі буде рівна: сталевих дротів, накладених у вигляді обмотки або n=(1+6)-2+6=20, тобто до 7 пар додадуться ще у вигляді обплетення. Сталеві дроти можуть бути 3 пари допоміжних жил (збільшення на 42,8%). А оцинкованими або неіржавіючими. при скрученні 1+6+12 і при розміщенні додаткових Кабель може бути додатково забезпечений жил в двох повивах збільшення буде на 47,3%, понад бронею 14 скріпляючим елементом 11, а під тобто до 19 пар додасться ще 9 пар. бронею 15 забезпечений внутрішньою оболонкою Крім того, знижується трудомісткість виготов14 з полімерного матеріалу. лення кабелю, оскільки, принаймні, частина скручених пар і кожна допоміжна жила забезпечені 5 4065 6 Скріпляючий елемент 11 може бути виконаний підвищує пожежостійкість і надійність кабелів і у вигляді обмотки синтетичною стрічкою, напридозволяє використати їх в пожежонебезпечних і клад, з поліетилентерефталату. вибухонебезпечних зонах будь-якого класу. Полімерний матеріал для ізоляції 2, 7 і/або Джерела інформації: оболонки 5, 14 може бути виконаний з полівініл1. Кабели управления с полиэтиленовой изохлоридного пластикату, що не розповсюджує голяцией в оболочке из поливинилхлоридного пласріння. тиката. ГОСТ 18404.3-73. Полімерний матеріал для ізоляції 2, 7 і/або 2. Электрический монтажный кабель. Свидеоболонки 5, 14 може бути виконаний з термоеластельство на полезную модель РФ, №28407 от топласту, що не розповсюджує горіння, що значно 22.11.2002г. Комп’ютерна в ерстка В. Мацело Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
