Механізоване кріплення щитового агрегату
Номер патенту: 89125
Опубліковано: 25.12.2009
Автори: Косарев Василь Васильович, Косарев Іван Васильович, Довженко Володимир Іванович, Андрєєв Георгій Володимирович
Формула / Реферат
Механізоване кріплення щитового агрегату, яке містить основні й допоміжні секції, що чергуються між собою, при цьому в завальній частині кріплення основні секції шарнірно зв'язані із сусідніми допоміжними секціями, у забійній частині кріплення сусідні основні секції шарнірно зв'язані між собою, причому основи основних секцій шарнірно зв'язані з основами сусідніх допоміжних секцій за допомогою гідродомкратів пересування, а кріплення оснащене гідродомкратами подачі для зв'язку з базовою балкою конвеєроструга, яке відрізняється тим, що шарнірні зв'язки в завальній частині кріплення виконані у вигляді плоских і/або просторових шарнірів, ланки шарнірних зв'язків у забійній частині кріплення виконані пружними, при цьому l<L, де l - відстань між поздовжніми осями симетрії сусідніх основних секцій у завальній частині кріплення, а L - відстань між поздовжніми осями симетрії сусідніх основних секцій у забійній частині кріплення.
Текст

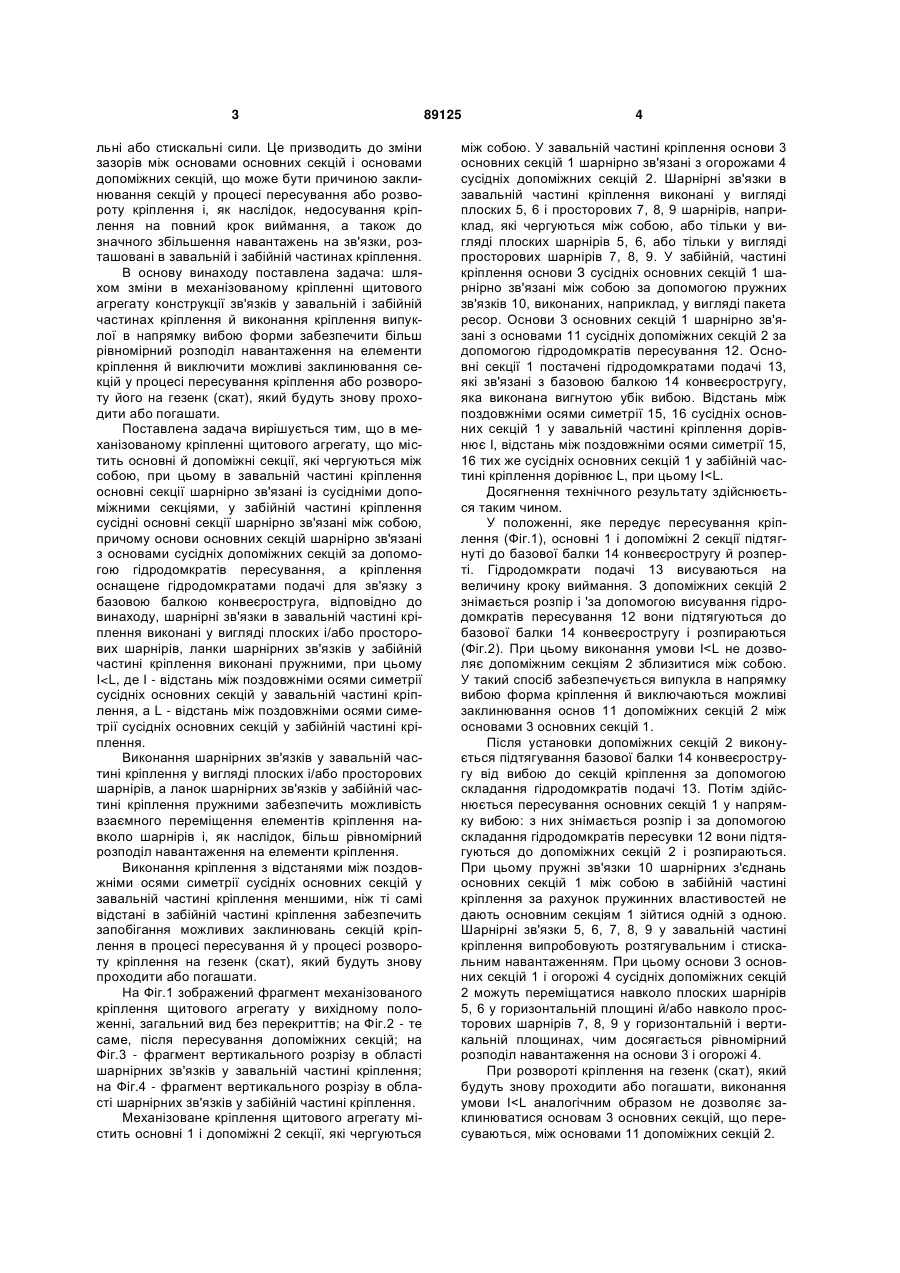

Механізоване кріплення щитового агрегату, яке містить основні й допоміжні секції, що чергу 3 льні або стискальні сили. Це призводить до зміни зазорів між основами основних секцій і основами допоміжних секцій, що може бути причиною заклинювання секцій у процесі пересування або розвороту кріплення і, як наслідок, недосування кріплення на повний крок виймання, а також до значного збільшення навантажень на зв'язки, розташовані в завальній і забійній частинах кріплення. В основу винаходу поставлена задача: шляхом зміни в механізованому кріпленні щитового агрегату конструкції зв'язків у завальній і забійній частинах кріплення й виконання кріплення випуклої в напрямку вибою форми забезпечити більш рівномірний розподіл навантаження на елементи кріплення й виключити можливі заклинювання секцій у процесі пересування кріплення або розвороту його на гезенк (скат), який будуть знову проходити або погашати. Поставлена задача вирішується тим, що в механізованому кріпленні щитового агрегату, що містить основні й допоміжні секції, які чергуються між собою, при цьому в завальній частині кріплення основні секції шарнірно зв'язані із сусідніми допоміжними секціями, у забійній частині кріплення сусідні основні секції шарнірно зв'язані між собою, причому основи основних секцій шарнірно зв'язані з основами сусідніх допоміжних секцій за допомогою гідродомкратів пересування, а кріплення оснащене гідродомкратами подачі для зв'язку з базовою балкою конвеєроструга, відповідно до винаходу, шарнірні зв'язки в завальній частині кріплення виконані у вигляді плоских і/або просторових шарнірів, ланки шарнірних зв'язків у забійній частині кріплення виконані пружними, при цьому I
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanized support of panel unit
Автори англійськоюAndreiev Heorhii Volodymyrovych, Dovzhenko Volodymyr Ivanovych, Kosarev Vasyl Vasyliovych, Kosariev Ivan Vasyliovych
Назва патенту російськоюМеханизированная крепь щитового агрегата
Автори російськоюАндреев Георгий Владимирович, Довженко Владимир Иванович, Косарев Василий Васильевич, Косарев Иван Васильевич
МПК / Мітки
МПК: E21D 23/00
Мітки: кріплення, агрегату, щитового, механізоване
