Курильний виріб

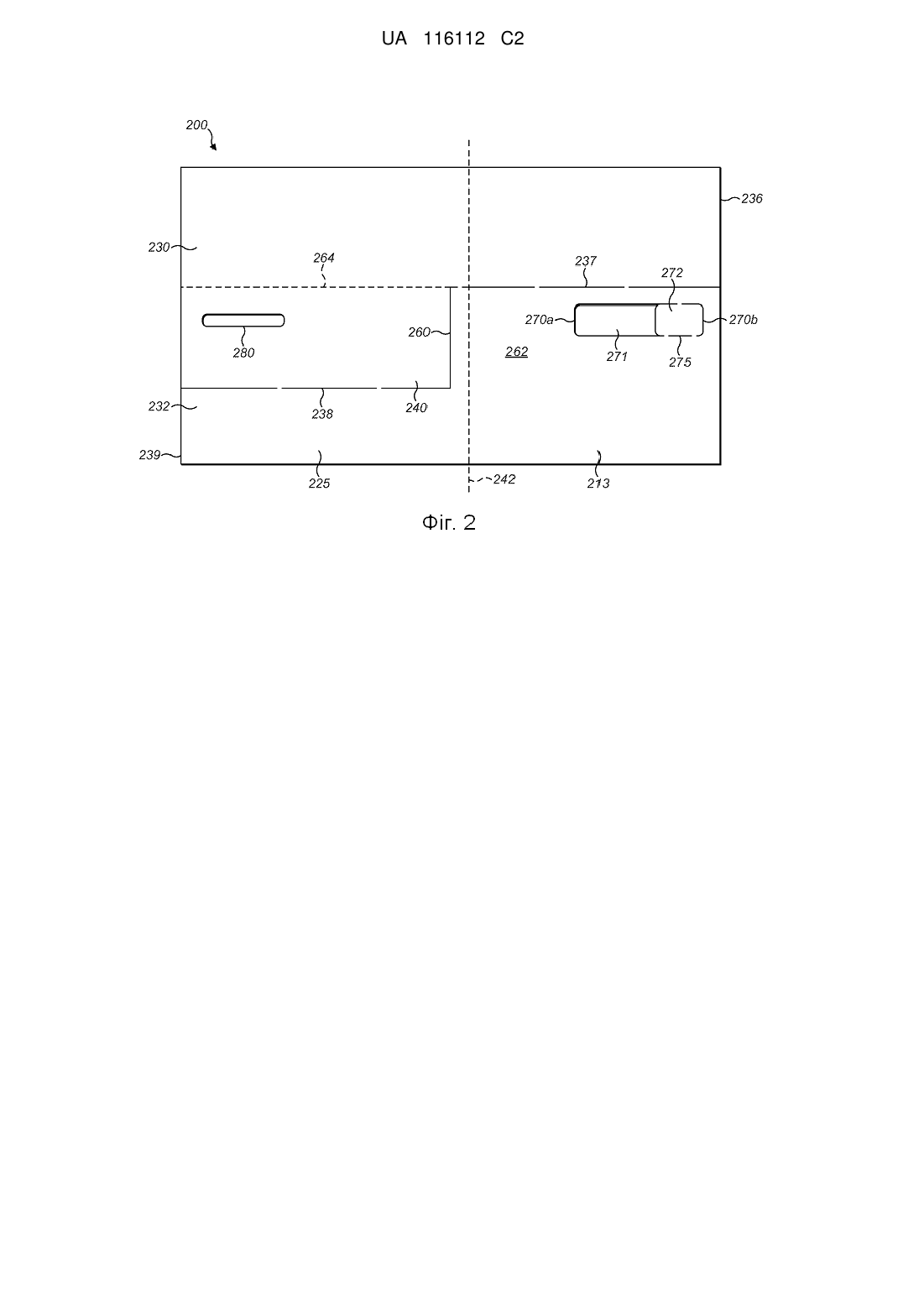

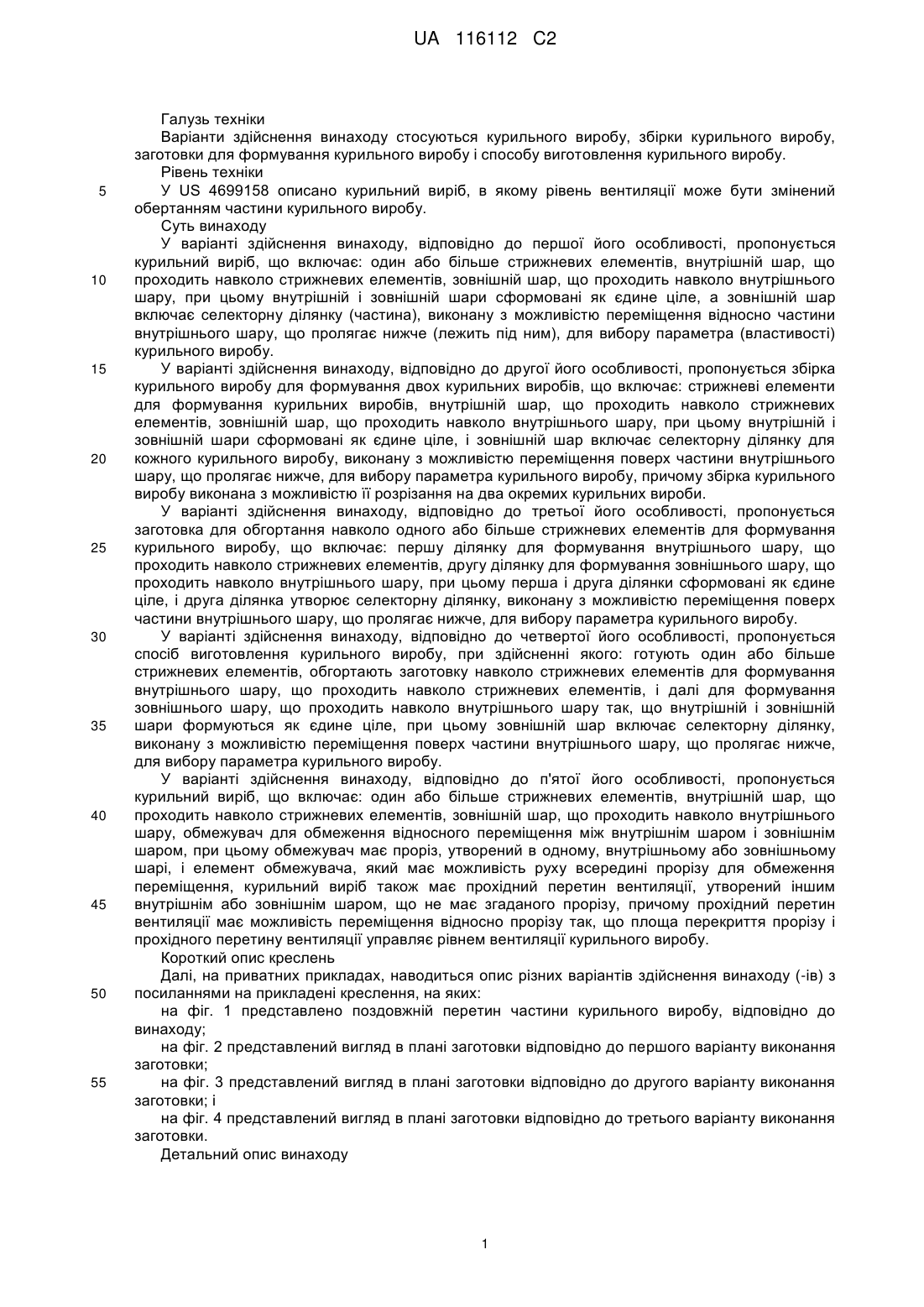

Реферат: У заявці описано курильний виріб, збірка курильного виробу, заготовка для формування курильного виробу і спосіб виготовлення курильного виробу. Курильний виріб включає один або більше стрижневих елементів, внутрішній шар, що проходить навколо стрижневих елементів, і зовнішній шар, що проходить навколо внутрішнього шару. Внутрішній і зовнішній шари сформовані як єдине ціле. Зовнішній шар включає селекторну ділянку, виконану з можливістю переміщення відносно частини внутрішнього шару, що пролягає нижче, для вибору параметра курильного виробу. UA 116112 C2 (12) UA 116112 C2 UA 116112 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки Варіанти здійснення винаходу стосуються курильного виробу, збірки курильного виробу, заготовки для формування курильного виробу і способу виготовлення курильного виробу. Рівень техніки У US 4699158 описано курильний виріб, в якому рівень вентиляції може бути змінений обертанням частини курильного виробу. Суть винаходу У варіанті здійснення винаходу, відповідно до першої його особливості, пропонується курильний виріб, що включає: один або більше стрижневих елементів, внутрішній шар, що проходить навколо стрижневих елементів, зовнішній шар, що проходить навколо внутрішнього шару, при цьому внутрішній і зовнішній шари сформовані як єдине ціле, а зовнішній шар включає селекторну ділянку (частина), виконану з можливістю переміщення відносно частини внутрішнього шару, що пролягає нижче (лежить під ним), для вибору параметра (властивості) курильного виробу. У варіанті здійснення винаходу, відповідно до другої його особливості, пропонується збірка курильного виробу для формування двох курильних виробів, що включає: стрижневі елементи для формування курильних виробів, внутрішній шар, що проходить навколо стрижневих елементів, зовнішній шар, що проходить навколо внутрішнього шару, при цьому внутрішній і зовнішній шари сформовані як єдине ціле, і зовнішній шар включає селекторну ділянку для кожного курильного виробу, виконану з можливістю переміщення поверх частини внутрішнього шару, що пролягає нижче, для вибору параметра курильного виробу, причому збірка курильного виробу виконана з можливістю її розрізання на два окремих курильних вироби. У варіанті здійснення винаходу, відповідно до третьої його особливості, пропонується заготовка для обгортання навколо одного або більше стрижневих елементів для формування курильного виробу, що включає: першу ділянку для формування внутрішнього шару, що проходить навколо стрижневих елементів, другу ділянку для формування зовнішнього шару, що проходить навколо внутрішнього шару, при цьому перша і друга ділянки сформовані як єдине ціле, і друга ділянка утворює селекторну ділянку, виконану з можливістю переміщення поверх частини внутрішнього шару, що пролягає нижче, для вибору параметра курильного виробу. У варіанті здійснення винаходу, відповідно до четвертої його особливості, пропонується спосіб виготовлення курильного виробу, при здійсненні якого: готують один або більше стрижневих елементів, обгортають заготовку навколо стрижневих елементів для формування внутрішнього шару, що проходить навколо стрижневих елементів, і далі для формування зовнішнього шару, що проходить навколо внутрішнього шару так, що внутрішній і зовнішній шари формуються як єдине ціле, при цьому зовнішній шар включає селекторну ділянку, виконану з можливістю переміщення поверх частини внутрішнього шару, що пролягає нижче, для вибору параметра курильного виробу. У варіанті здійснення винаходу, відповідно до п'ятої його особливості, пропонується курильний виріб, що включає: один або більше стрижневих елементів, внутрішній шар, що проходить навколо стрижневих елементів, зовнішній шар, що проходить навколо внутрішнього шару, обмежувач для обмеження відносного переміщення між внутрішнім шаром і зовнішнім шаром, при цьому обмежувач має проріз, утворений в одному, внутрішньому або зовнішньому шарі, і елемент обмежувача, який має можливість руху всередині прорізу для обмеження переміщення, курильний виріб також має прохідний перетин вентиляції, утворений іншим внутрішнім або зовнішнім шаром, що не має згаданого прорізу, причому прохідний перетин вентиляції має можливість переміщення відносно прорізу так, що площа перекриття прорізу і прохідного перетину вентиляції управляє рівнем вентиляції курильного виробу. Короткий опис креслень Далі, на приватних прикладах, наводиться опис різних варіантів здійснення винаходу (-ів) з посиланнями на прикладені креслення, на яких: на фіг. 1 представлено поздовжній перетин частини курильного виробу, відповідно до винаходу; на фіг. 2 представлений вигляд в плані заготовки відповідно до першого варіанту виконання заготовки; на фіг. 3 представлений вигляд в плані заготовки відповідно до другого варіанту виконання заготовки; і на фіг. 4 представлений вигляд в плані заготовки відповідно до третього варіанту виконання заготовки. Детальний опис винаходу 1 UA 116112 C2 5 10 15 20 25 30 35 40 45 50 55 60 Термін "курильний виріб" в даному розкритті включає продукти для куріння, наприклад, сигарети, сигари і сигарилли на основі тютюну, похідних тютюну, розпушеного тютюну, відновленого тютюну або замінників тютюну, а також продуктів, що нагріваються без горіння (тобто, продуктів, в яких аромат утворюється з курильного матеріалу під впливом тепла без згоряння матеріалу). Курильний виріб, сформований варіантом виконання пристрою або способу, включає продовгувате джерело курильного матеріалу. Зокрема, курильним матеріалом є тютюн, поміщений в циліндричній сигаретній (тютюновій) паличці (відрізку тютюнового штранга). До сигаретної палички прикріплені один або більше фільтрів, або фільтруючих секцій. Фільтр або фільтруючі секції визначають поздовжню вісь, що збігається з поздовжньою віссю сигаретної палички. В даному описі, термін "компонент курильного виробу" включає будь-яку складову частину курильного виробу, наприклад, сигаретну паличку, фільтр, фільтруючу секцію, або комбінацію цих компонентів. Один або більше компонентів курильного виробу оточений обгорткою. Обгортка може виконувати одну або більше з таких функцій: з'єднання двох компонентів, забезпечення конструкційного кріплення до одного або більше компонентів, забезпечення можливості переміщення відносно іншої частини курильного виробу для управління параметрами курильного виробу (наприклад, рівнем вентиляції) або будь-яку іншу функцію. На фіг. 1 представлено як приклад курильний виріб 100, який може бути виготовлений відповідно до варіанта виконання пристрою або способу. Даний курильний виріб є просто приватним прикладом, і пристрій і спосіб можуть бути використані при виготовленні курильних виробів інших типів, що мають перший обгорнутий шар і другий обгорнутий шар, що оточує перший обгорнутий шар. Курильний виріб 100 має першу частину, що включає джерело курильного матеріалу 111. У даному прикладі, курильним матеріалом є тютюн у формі сигаретної палички. Курильний виріб 100 також має одну або більше фільтруючих секцій, прикріплених до джерела курильного матеріалу 111. Наведений як приклад курильний виріб включає частину, яку можна переміщати для вибору параметра курильного виробу, наприклад, рівня вентиляції. У даному прикладі, таким переміщенням є обертання. У деяких варіантах реалізації, курильний виріб може включати обмежувач (обмежуючий механізм), виконаний з можливістю обмеження переміщення заданим інтервалом. Курильний виріб включає першу фільтруючу секцію 112 і другу фільтруючу секцію 114. Перша фільтруюча секція 112 прикріплена до джерела курильного матеріалу, утворюючи єдиний вузол. Сигаретна паличка і перша фільтруюча секція 112 можуть бути пов'язані з покриваючим шаром для прикріплення першої фільтруючої секції 112 до сигаретної палички, наприклад, сформованим з листового матеріалу, наприклад звичайного ободкового паперу. Сигаретну паличку з першою фільтруючою секцією в даному описі називають першою частиною курильного виробу, або тютюновим сегментом. Продовгувата сигаретна паличка і перша фільтруюча секція визначають поздовжню вісь курильного виробу. Напрямок до мундштучного кінця курильного виробу визначається як напрям за потоком (або назад). Напрямок до палаючого кінця, або сигаретної палички, курильного виробу, визначається як напрям проти потоку (або вперед). Друга частина курильного виробу містить другу фільтруючу секцію 114. Друга фільтруюча секція 114 розташована коаксіально з першою фільтруючою секцією 112 і поміщається позаду від першої фільтруючої секції 112. Сигаретна паличка, перша фільтруюча секція 112 і друга фільтруюча секція 114 можуть розглядатися як приклади стрижневих елементів 110 або "серцевини" курильного виробу, навколо якої намотується внутрішня обгортка та зовнішня обгортка. Курильний виріб може бути сформовано з одним або більше стрижневими елементами. Перша і(або) друга фільтруючі секції 112, 114 можуть бути виконані зі звичайного фільтруючого матеріалу, наприклад, джгута ацетату целюлози. Перша і(або) друга фільтруючі секції 112, 114 також містять листовий матеріал, наприклад, папір, наприклад папір для обгортки фільтрів, який обертається навколо фільтруючого матеріалу. Фільтруючий матеріал і оточуючий листовий матеріал обгортки являють собою приклад стрижневого елемента. Згадані внутрішня і зовнішня обгортки використовуються окремо від листового матеріалу, обмотаного безпосередньо навколо фільтруючого матеріалу або тютюнового матеріалу, що формує фільтрпалички і сигаретні палички, і додатково до нього. Перша фільтруюча секція 112 і друга фільтруюча секція 114 є окремими елементами, розділеними на розділовій ділянці 128. Курильний виріб 100 містить внутрішню обгортку 113 у формі гільзи. Внутрішня обгортка 113 являє собою циліндричну трубку, що проходить навколо кола сигаретної палички 111, першої 2 UA 116112 C2 5 10 15 20 25 30 35 40 45 50 55 60 фільтруючої секції 112 і(або) другої фільтруючої секції 114. Внутрішня обгортка 113 сформована з першої заготовки листового матеріалу. Розміри сигаретної палички і першої фільтруючої секції вибрані так, щоб вони могли обертатися як єдине ціле навколо поздовжньої осі всередині внутрішньої обгортки 113. Внутрішня обгортка також називається внутрішнім шаром. Внутрішня обгортка може бути, зокрема, сформована з лінією 136 поділу, що проходить, в основному, по колу. Лінія 136 поділу являє собою розривне з'єднання, наприклад, у вигляді лінії перфорацій. Матеріал внутрішньої обгортки виконаний з можливістю легкого розриву вздовж лінії 136 поділу на задню частину 113а і передню частину 113b для забезпечення відносного обертання першої та другої частин курильного виробу. Коли руйнується лінія 136 поділу, між задньою частиною 113а і передньою частиною 113 формується перша розділова ділянка 120. Курильний виріб 100 також включає зовнішню обгортку 125. Зовнішня обгортка 125 проходить по колу внутрішньої обгортки 113. Зовнішня обгортка 125 має форму циліндричної трубки. Зовнішня обгортка 125 сформована з другої заготовки листового матеріалу. Зовнішня обгортка 125 формує частину першої частини курильного виробу. Зовнішня обгортка також називається зовнішнім шаром. У деяких варіантах виконання, матеріал, що формує зовнішню обгортку 125, включає лінію 138 поділу, що проходить в основному по колу. Матеріал зовнішньої обгортки 125 включає розривне з'єднання, виконане з можливістю легкого руйнування вздовж лінії 138 поділу на передню частину 125а і задню частину 125b. Передня частина 125а прикріплена до першої частини курильного виробу і може бути компонентом першої частини курильного виробу, який має можливість обертання відносно другої частини, як це описано вище стосовно зовнішньої обгортки 125. Як тільки лінія 138 поділу порушена, між задньою частиною 125b і передньою частиною 125а формується друга розділова ділянка 140. Задня частина 113а може бути прикріплена до другого фільтру 114 першим з'єднувальним шаром 150. Передня частина 113b може бути прикріплена до першого фільтру 112 і(або) сигаретної палички 11 другим з'єднувальним шаром 152. Передня частина 125а може бути прикріплена до першої частини курильного виробу третім з'єднувальним шаром 154. Зокрема, третій з'єднувальний шар 154 може з'єднувати передню частину 125а зовнішньої обгортки 125 з передньою частиною 113b внутрішньої обгортки 113. Задня частина 125b зовнішньої обгортки може бути прикріплена до внутрішньої обгортки 113 четвертим з'єднувальним шаром 156. Перший, другий, третій і четвертий сполучні шари 150, 152, 154, 156 містять адгезив для скріплення прилягаючих шарів один з одним. Відповідно до деяких особливостей, внутрішня і зовнішня обгортки включають один або більше додаткові майданчики з адгезивом для з'єднання внутрішньої і зовнішньої обгорток і(або) внутрішньої обгортки і стрижневих елементів. Курильний виріб може включати вентиляційну систему (не показана), виконану з можливістю регулювання рівня вентиляції курильного виробу. Вентиляційна система може включати один або більше прохідних перетинів вентиляції, які, в свою чергу, включають вентиляційні отвори і(або) повітропроникний матеріал в одній або кожній з першої частини і другої частини. Наприклад, коли прохідні перетини вентиляції у внутрішньому шарі і(або) зовнішньому шарі листового матеріалу навколо першої і(або) другої фільтруючих секцій суміщені або перекриваються, повітря може протікати в корпус першої і(або) другої фільтруючих секцій. Рівень вентиляції встановлюють вибором положення другої частини відносно першої частини, для завдання ступеня перекриття прохідних перетинів вентиляції. Описаний варіант виконання являє собою тільки окремий приклад курильного виробу, що має внутрішній шар і зовнішній шар навколо одного або більше стрижневих елементів. Внутрішній і(або) зовнішній шари можуть мати різну конструкцію, з меншим або більшим числом ліній поділу або майданчиків з адгезивом. Зовнішня обгортка принаймні частково розташована навколо внутрішньої обгортки так, що щонайменше частина внутрішньої обгортки знаходиться радіально всередині зовнішньої обгортки. Внутрішня і зовнішня обгортки мають в цілому трубчасту і, зокрема, циліндричну форму. На фіг. 2 представлена заготовка 200 для формування курильного виробу. Заготовки 200 формує внутрішній шар 113 і зовнішній шар 125 курильного виробу 100. Заготовка 200 обгорнута двічі навколо стрижневих елементів так, що внутрішній шар і зовнішній шар формуються як єдине ціле, як це буде показано далі. Заготовка 200 містить ділянку 213 внутрішнього шару, або першу ділянку, що забезпечує формування внутрішнього шару курильного виробу. Розташування кромки 236 заготовки забезпечує її прикріплення до одного або більше стрижневих елементів, і обгортання навколо цих стрижневих елементів. Як показано на кресленні, вертикальна кромка 236 праворуч паралельна поздовжній осі стрижневих елементів, і прикріплена до них. Довжина ділянки 213 3 UA 116112 C2 5 10 15 20 25 30 35 40 45 50 55 внутрішнього шару дозволяє обгорнути її навколо всього кола стрижневих елементів. Показана довжина ділянки внутрішнього шару являє собою довжину по горизонталі від кромки 236 до лінії 242. Лінія 242 показана тільки для ілюстрації, і вздовж цієї лінії не відбувається розриву або перфорування заготовки. Заготовка 200 також має ділянку 225 зовнішнього шару, або другу ділянку, що забезпечує формування зовнішнього шару курильного виробу. Зовнішній шар проходить навколо внутрішнього шару, а, значить, і навколо стрижневих елементів. Ділянка зовнішнього шару проходить від лінії 242 до кромки 239 заготовки, що знаходиться на протилежному кінці заготовки відносно кромки 236. Довжина ділянки 225 зовнішнього шару достатня для обмотування її навколо всього кола стрижневих елементів і внутрішнього шару. Ділянка 213 внутрішнього шару і ділянка 225 зовнішнього шару сформовані на заготовці як єдине ціле. Таким чином, внутрішній і зовнішній шари сформовані як єдине ціле. Конструкція заготовки дозволяє двічі обмотати її навколо стрижневих елементів для формування внутрішньої і зовнішньої обгорток. Ділянка 225 зовнішнього шару і, зокрема, також ділянка 213 внутрішнього шару виконані з можливістю формування передньої частини 230 і задньої частини 232. Зокрема, як ділянка внутрішнього шару, так і ділянка зовнішнього шару, утворюють передню частину 230 і задню частину 232. Конструкція заготовки 200 забезпечує поділ як ділянки внутрішнього шару, так і ділянки зовнішнього шару, на передню частину і задню частину, які мають можливість обертання одна відносно одної в курильному виробі. Заготовка 200 містить ділянку 240, що є частиною передньої частини зовнішнього шару, тобто, сформована з нею як єдине ціле. Для зручності викладу, ділянка 240 називається селекторною ділянкою 240. Селекторна ділянка 240 виконана з можливістю обертання поверх внутрішнього шару. Селекторна ділянка 240 утворює зовнішню розділову ділянку 238 між передньою і задньою частинами зовнішнього шару 225. Інші кордони селекторної ділянки 240 описані нижче. Заготовка 200 також утворює внутрішню розділову ділянку 237 між передньою і задньою частинами 230, 232 внутрішнього шару 213. Внутрішня розділова ділянка 237 і зовнішня розділова ділянка 238 кожна проходять в основному по колу, коли заготовка 220 обгорнута навколо стрижневих елементів. Внутрішня розділова ділянка 237 поздовжньо рознесена з зовнішньою розділовою ділянкою і, зокрема, розташована спереду від зовнішньої розділової ділянки 238. Ділянка 213 внутрішньої обгортки, що лежить під селекторною ділянкою 240, є частиною задньої частини 232, тобто, сформована з нею як єдине ціле. Внутрішня і зовнішня розділові ділянки 237, 238 з'єднані розділовою ділянкою 260 селекторної ділянки. Розділова ділянка 260 селекторної ділянки проходить в цілому в поздовжньому напрямку (в обгорненому стані) між внутрішньою розділовою ділянкою та зовнішньою розділовою ділянкою. Розділова ділянка 260 селекторної ділянки формує розрив в основному між внутрішнім і зовнішнім шарами так, що внутрішній і зовнішній шари можуть бути розділені за поздовжньою протяжністю розділової ділянки 260 селекторної ділянки. Таким чином, селекторна ділянка 240 зовнішнього шару має можливість обертання безпосередньо поверх розташованої під ним ділянки 262 внутрішнього шару. Внутрішній і зовнішній шари попереду і(або) ззаду від селекторної ділянки залишаються сформованими як єдине ціле. Селекторна ділянка 240 проходить уздовж поздовжньої протяжності розділової ділянки 260 селекторної ділянки. Передня, в поздовжньому напрямку, кромка селекторної ділянки 240 показана як така, що проходить по колу лінією 264 між кромкою 239 і розділовою ділянкою 260 селекторної ділянки. Селекторна ділянка 240 утворює єдине ціле з заготовкою 200 попереду від лінії 264, а лінія 264 нанесена тільки для ілюстрації, і не є елементом заготовки 200. Розділова ділянка 260 селекторної ділянки знаходиться на зовнішньому шарі, розташованому з інтервалом поруч з внутрішнім шаром. Така, що лежить нижче ділянка 262, проходить навколо всього кола стрижневих елементів. Крім того, ділянка 262, що лежить нижче, проходить коротку відстань, в якості зовнішньої обгортки, між лінією 242 і розділовою ділянкою 260 селекторної ділянки. Зовнішня обгортка такої, що лежить нижче, ділянки, прикріплена (наприклад, адгезивом) до такого, що лежить нижче шару, який перекривається з нею. Це перекриття фіксує таку, що лежить нижче, ділянку 262, у вигляді циліндра навколо стрижневих елементів. Така, що лежить нижче, ділянка 262, утворена як невід'ємна частина внутрішньої обгортки, що лежить під селекторною ділянкою 240, тобто, лежить на тому ж рівні і має ту ж поздовжню протяжність, що і розділова ділянка 260 селекторної ділянки. Зовнішня обгортка 225, що включає селекторну ділянку 240, проходить по всьому колу внутрішньої обгортки. Крім того, зовнішня обгортка 225 і селекторна ділянка 240 проходять далі 4 UA 116112 C2 5 10 15 20 25 30 35 40 45 50 55 60 по колу для формування перекриття, прикріпленого до перекритої селекторної ділянки для фіксації зовнішньої обгортки 225 і селекторної ділянки у формі циліндра. Внутрішня розділова ділянка 237, зовнішня розділова ділянка 238 і розділова ділянка 260 селекторної ділянки виконані з можливістю формування в єдиному аркуші матеріалу, що формує заготовку 200. Заготовка 200 виконана таким чином, що передня і задня частини 230, 232 в початковому стані з'єднані. Внутрішня розділова ділянка 237, зовнішня розділова ділянка 238 і розділова ділянка 260 селекторної ділянки в початковому стані не розділені розривом у заготовці 200. Заготовка 200 виконана з можливістю її поділу застосуванням сили, переважно, наприклад, розривом уздовж внутрішньої розділової ділянки, зовнішньої розділової ділянки та розділової ділянки 260 селекторної ділянки. Зокрема, внутрішня розділова ділянка 237, зовнішня розділова ділянка 238 і розділова ділянка 260 селекторної ділянки сформовані розривним з'єднанням в листовому матеріалі. Наприклад, розривним з'єднанням є лінія перфорації в листовому матеріалі заготовки 200. Частини заготовки 200 сформовані як єдине ціле і виконані з можливістю поділу уздовж розривного з'єднання для формування окремої передньої і задньої частин при першому застосуванні зовнішньої сили для обертання селекторної ділянки. Заготовка в будь-якому варіанті виконання містить листовий матеріал. Листовий матеріал може бути сформований з паперу (наприклад, ободкового паперу), або пластику або полімерного матеріалу. Зокрема, листовим матеріалом може бути реконструйована целюлоза або регенерований ацетат целюлози. Регенерованим ацетатом целюлози може бути литий регенерований ацетат целюлози. У деяких варіантах виконання листовий матеріал являє собою шаруватий матеріал з будь-яких двох (або більше) матеріалів. Наприклад, листовим матеріалом може бути шаруватий матеріал з паперу (наприклад, ободковий папір), пластичного матеріалу, полімерного матеріалу, регенерованої целюлози, регенерованого ацетату целюлози або литої плівки регенерованої целюлози. Зокрема, листовим матеріалом є шаруватий матеріал з паперу та регенерованої целюлози. Будь-який листовий матеріал курильного виробу може включати листовий матеріал будь-якого описаного типу. Курильний виріб може, при необхідності, включати обмежувач (обмежуючий механізм), виконаний з можливістю обмеження відносного переміщення першої та другої частин курильного виробу в зібраному стані, тобто, обмеження обертального руху селекторної ділянки 240. Обмежуючий механізм виконаний з можливістю обмеження обертання заданим інтервалом. У деяких варіантах виконання, заданий інтервал обертання може бути в межах кута приблизно від 90 до 180 градусів і становити приблизно 120 градусів. Обмежуючий механізм може обмежувати обертання між положенням, в якому перший і другий прохідні перетини вентиляції не мають перекриття, і іншим положенням, в якому перший і другий прохідні перетини вентиляції перекриваються повністю. Обмежувальний механізм містить такі, що зачіпляються, частини на внутрішній обгортці 213 і зовнішній обгортці 225, які входять в зачеплення між внутрішньою обгорткою 213 і зовнішньою обгорткою 225. Таким чином, обмежуючий механізм виконаний з можливістю обмеження переміщення між першою і другою частинами курильного виробу заданим інтервалом, що, в деяких прикладах, здійснюється обмеженням переміщення між внутрішньою обгорткою 213 і зовнішньою обгорткою 225. Обмежуючий механізм має першу поверхню 270а контакту і другу поверхню 270b контакту. Перша поверхня 270а контакту і друга поверхня 270b контакту виконані з можливістю входження в зачеплення з упором 272 для обмеження діапазону переміщення, відповідно, у першому та другому напрямку. Перша і друга поверхні 270а, 270b контакту розташовані на протилежних кінцях вікна або прорізу 271. Проріз 271 сформовано у вигляді вирізу у заготовці 200, в ділянці 213 внутрішнього шару. Проріз 271 являє собою отвір в матеріалі внутрішнього шару. Упор 272 прикріплений до одного або декількох компонентів, що включають ділянку 225 зовнішньої обгортки та стрижневі елементи 110, коли заготовка 200 обгорнута навколо стрижневих елементів. Упор 272 може переміщатися всередині прорізу 271, обмежуючи переміщення між першою і другою частинами курильного виробу (передня і задня частини 230, 232 заготовки 200). Перша поверхня 270а контакту і друга поверхня 270b контакту рознесені по колу для обмеження обертання, тобто, проріз 271 проходить по колу. У деяких прикладах, упор 272 і перша і друга поверхні 270а, 270b контакту мають взаємодоповнюючі зачіпляючі кромки, тобто, пов'язані між собою для забезпечення зчеплення одночасно по всій ширині. Наприклад, перша і друга поверхні 270а, 270b контакту і зачіпляючі кромки упору 272 проходять перпендикулярно осі прорізу 271, тобто, паралельно осі курильного виробу. Упор 272 може мати в цілому квадратну або прямокутну площадку. 5 UA 116112 C2 5 10 15 20 25 30 35 40 45 50 55 60 У показаному прикладі, проріз 271 має форму отвору, що проходить по колу крізь листовий матеріал ділянки 213 внутрішнього шару заготовки 200, який при його намотуванні лежить поверх першої фільтруючої секції 112. Селекторна ділянка 240 виконана з можливістю переміщення відносно такої, що лежить під ним, ділянки 262, для керування параметром курильного виробу. У деяких варіантах винаходу, селекторна ділянка 240 може мати можливість повороту відносно частини, що лежить під ним, навколо поздовжньої осі стрижневих елементів. Керованим параметром є рівень вентиляції курильного виробу. Наприклад, зміною кутового положення селекторної ділянки регулюється площа перетину одного або більше прохідних перетинів вентиляції, або отвору 280, поєднаного з іншим прохідним перетином вентиляції або отвором, що пропускає повітря, що вентилює. Зокрема, отвір 280 може вибірково поєднуватися з прорізом 271 в ділянці внутрішнього шару, де може переміщатися упор. Вентиляційний отвір 280 може бути різною мірою закрито такою, що лежить під ним, ділянкою 262 внутрішнього шару, для блокування вентиляційного отвору 280 і запобігання надходження повітря. Отвір 280 і проріз 271 можуть переміщатися один відносно одного, а ступінь перекриття отвору 280 і прорізу 271 в різних шарах визначає рівень вентиляції. Отвір 271 виконує подвійну функцію створення першої поверхні 270а контакту і другої поверхні 270b контакту, як частини обмежуючого механізму, і навіть управління рівнем вентиляції, пропускаючи повітря, що вентилює, через внутрішній шар, залежно від суміщення з другим прохідним перетином 280 вентиляції. Упор 272 прикріплений до зовнішнього шару і не впливає на рівень вентиляції. Опціонально, такий, що лежить під ним стрижневий елемент, має додатковий вентиляційний отвір або пористу зовнішню обгортку. В альтернативному варіанті, або додатково, селекторною ділянкою регулюється інший параметр курильного виробу, наприклад, вивільнення ароматизатора. У деяких прикладах, упор 272 прикріплений до внутрішньої поверхні зовнішньої обгортки 125 в обгорненому стані, відповідної ділянки 225 зовнішньої обгортки. Зокрема, упор прикріплений до селекторної ділянки 240. Упор 272 формує виступ, що проходить радіально в проріз 271. У деяких прикладах, упор 272 в початковому стані сформований як частина однієї з ділянок 213 внутрішньої обгортки, ділянки 225 зовнішньої обгортки або стрижневих елементів. Зокрема, упор 272 в початковому стані сформований як частина, наприклад, як невід'ємна частина, ділянки 213 внутрішньої обгортки. Ділянка листового матеріалу заготовки 200 для формування упору 272 може відділятися від решти частини заготовки 200 вздовж лінії 275 поділу, наприклад, за допомогою перфорації, сформованої в матеріалі заготовки 200. Проріз 271 формується поблизу ділянки листового матеріалу для формування упору 272, в тому ж внутрішньому шарі або зовнішньому шарі, в якому сформовано упор 272. Ділянка листового матеріалу внутрішньої обгортки для формування упору може бути прикріплена до одного або більше прилеглих шарів, зокрема, до зовнішнього шару або сигаретної палички, або до того й іншого разом. Наприклад, упор 272 може бути прикріплений до прилеглого шару (-ів) адгезивом. Упор формується з того ж шару матеріалу, що і проріз і перша і друга поверхні контакту, тобто, з того ж шару, що і ділянка 213 внутрішньої обгортки, ділянка 225 зовнішньої обгортки або стрижневі елементи. При первинному відносному переміщенні внутрішньої і зовнішньої обгорток курильного виробу, ділянка листового матеріалу, що формує упор 272, піджимається в сторону прорізу 271, відокремлюючи цю ділянку листового матеріалу від іншої частини внутрішньої обгортки і формуючи виступаючий рухливий упор 272. Перша поверхня 270а контакту спочатку формується як кромка прорізу 271. Друга поверхня 270b контакту утворена лінією 275 поділу. Упор 272 сформовано із кромками, за формою сполученими з першою та другою поверхнями 270а, 270b контакту, наприклад з округленими кромками, як показано на кресленні. В альтернативному варіанті, проріз 271 сформовано в ділянці 225 зовнішнього шару. Упор 272 також формується в ділянці 225 зовнішнього шару і прикріплюється до внутрішнього шару, коли заготовка обертається навколо стрижневих елементів. Взагалі, проріз 271 може бути сформований в будь-якому, внутрішньому або зовнішньому шарі, для обмеження переміщення внутрішнього шару відносно зовнішнього шару. Це відноситься до обмежувача в будь-якому варіанті виконання. Курильний виріб також включає пристрій дискретного переміщення (механізм дискретного переміщення), виконаний з можливістю забезпечення ступеневого переміщення селекторної ділянки 240 відносно ділянки 262, що лежить під ним. До внутрішньої поверхні ділянки внутрішнього шару в процесі виготовлення прикріплюються одна або більше собачок (не показані), зокрема, до частини ділянки внутрішнього шару, яка може переміщатися відносно селекторної ділянки, наприклад передньої частини 332b. Собачка являє собою один або більше виступів, які відходять вгору, розташування яких забезпечує їх роз'ємне зчеплення з декількома 6 UA 116112 C2 5 10 15 20 25 30 35 40 45 50 55 дискретними елементами, для формування пристрою дискретного переміщення. Собачка виконана з можливістю входження в зачеплення з елементами (наприклад, гребенями) на зовнішній поверхні стрижневих елементів, для забезпечення покрокового обертання між внутрішньою обгорткою і принаймні одним із стрижневих елементів, зокрема, першою фільтруючою секцією 112. На фіг. 3 представлений вид в плані заготовки 300, відповідно до другого варіанту здійснення винаходу. Заготовка 300 виконана з можливістю формування внутрішнього шару і зовнішнього шару для декількох курильних виробів, зокрема, двох курильних виробів. Конструкція заготовки 300 передбачає її розрізання по лінії 350 розрізу на першу секцію 301 і другу секцію 302, по одній секції на кожний курильний виріб. Кожна з секцій 301, 302 має описані вище функції. Заготовка 300 формує внутрішній шар 113 і зовнішній шар 125 курильного виробу 100. Заготовка 300 обгорнута двічі навколо стрижневих елементів так, що внутрішній шар і зовнішній шар сформовані, як єдине ціле, як це було описано вище. Заготовка 300 включає ділянку 313 внутрішнього шару, або першу ділянку, розташовану так, щоб формувати внутрішній шар двох курильних виробів. Розташування кромки 236 заготовки забезпечує її прикріплення до одного або більше стрижневого елементу, як було описано вище. Довжина показаної ділянки 313 внутрішнього шару представляє горизонтальну довжину (що співвідноситься з протяжністю кола) від кромки 236 до лінії 242, як було показано вище. Заготовка 300 також включає ділянку 325 зовнішнього шару, або другу ділянку, розташовану так, щоб формувати зовнішній шар курильних виробів. Ділянка 325 зовнішнього шару проходить від лінії 242 до кромки 239 заготовки, як було описано вище. Ділянка 313 внутрішнього шару і ділянка 325 зовнішнього шару сформовані як єдине ціле на заготовці 300, як було описано вище. Зовнішній шар і також, при необхідності, внутрішній шар, виконані з можливістю утворення передньої частини 330а, 330b на першій і другій секціях, відповідно, і задньої частини 332а, 332b на першій і другій секціях, відповідно. Зокрема, як внутрішній, так і зовнішній шари утворюють передню частину і задню частину, на кожній з першої і другої секціях 301, 302. Конструкція заготовки 300 забезпечує поділ як ділянки внутрішнього шару, так і ділянки зовнішнього шару на передні частини 330а, 330b і задні частини 332а, 332b. Задні частини 332А, 332b першої та другої секцій 301, 302 заготовки прилягають один до одного. При цьому задні, або мундштучні, кінці курильних виробів сформовані разом. Зокрема, стрижневим елементом, обгорнутим заготовкою з заднього кінця курильних виробів, є фільтрпаличка. У деяких прикладах, єдина фільтрпаличка обгорнута обома, першою та другою, секціями 301, 302 курильного виробу. Заготовка 300 має першу селекторну ділянку 340а на першій секції 301 і другу селекторну ділянку 340b на другій секції 302. Заготовка 300 виконана так, що принаймні перша і друга селекторні ділянки 340а, 340b зовнішнього шару обертаються над внутрішнім шаром, на першій і другій секціях, відповідно. Селекторні ділянки 340а, 340b сформовані як єдине ціле з передніми частинами зовнішнього шару. Селекторні ділянки 340а, 340b утворюють радіально зовнішню розділову ділянку 338а, 338b між передньою і задньою частинами зовнішнього шару для кожної секції 301, 302 заготовки. Селекторні ділянки 340а, 340b виконані з можливістю переміщення поверх таких, які лежать під ними частин 362а, 362b внутрішнього шару 313, для вибору параметра курильного виробу. Зовнішні розділові ділянки 338а, 338b відповідають другій розділовій ділянці 140, як це було описано вище. Заготовка 300 також утворює радіально внутрішні розділові ділянки 337а, 337b між передньою і задньою частинами внутрішнього шару, відповідно, на першій і другій секціях, як це було показано з посиланням на першу розділову ділянку 120, за аналогією з описаним вище. Внутрішня і зовнішня розділові ділянки з'єднані розділовими ділянками 360А, 360b першої і другої селекторних ділянок на першій і другій секціях, відповідно, в цілому так само, як було описано вище для розділової ділянки 260 селекторної ділянки. Розділова ділянка 360а першої селекторної ділянки проходить у вигляді лінії, по суті що не має ширини, наприклад, що проходить в поздовжньому напрямку з практично нульовою протяжністю по колу. Розділовою ділянкою 360а першої селекторної ділянки є розрив між безпосередньо прилеглими частинами заготовки. Розділова ділянка 360а першої селекторної ділянки може бути сформована у вигляді розривного з'єднання, наприклад лінії перфорацій. Розділова ділянка 360а першої селекторної ділянки забезпечує переміщення першої селекторної ділянки для збільшення протяжності розділової ділянки 360а першої селекторної ділянки. Розділова ділянка 360а першої селекторної ділянки не дозволяє переміщення в 7 UA 116112 C2 5 10 15 20 25 30 35 40 45 50 55 60 протилежному напрямку, оскільки селекторна ділянка впирається в прилеглу частину зовнішнього шару, також утворюючого розділову ділянку 360а першої селекторної ділянки. Розділова ділянка 360b другої селекторної ділянки являє собою вирізану частину заготовки 300. Вирізану частину формують перед обгортанням заготовки навколо стрижневих елементів. Вирізану частину утворює отвір в матеріалі заготовки 300 перед застосуванням сили для відділення інших розділових ділянок. Розділова ділянка 360b другої селекторної ділянки являє собою ділянку, що проходить по колу (в обгорненому стані) і поздовжньо. Зокрема, вирізана частина проходить у двох напрямках. Ділянка заготовки, що формує розділову ділянку 360b другої селекторної ділянки, видаляється з заготовки 300. Вирізана частина може мати прямокутну форму, як показано на кресленні. Протяжність по колу розділової ділянки 360b другої селекторної ділянки забезпечує переміщення селекторної ділянки в такому напрямку, що скорочується протяжність розділової ділянки 360b другої селекторної ділянки по колу. Таким чином, розділовою ділянкою 360b другої селекторної ділянки забезпечується рух в обох напрямках. Зокрема, виріз розташований так, що селекторна ділянка кожного з двох курильних виробів може обертатися в одному напрямку на двох розділених курильних виробах. При цьому однаковим виявляється напрямок робочого переміщення у двох курильних виробах. Вирізана частина виконана з можливістю забезпечення повороту частини зовнішнього шару відносно внутрішнього шару другої секції 302 в напрямку скорочення протяжності вирізу, в діапазоні, що дозволяє управляти параметром курильного виробу. Наприклад, робочий інтервал переміщення другої секції 302 в напрямку скорочення протяжності вирізу той же, що і робочий інтервал першої секції. Заготовка 300 також включає обмежувач (обмежуючий механізм) для кожної секції, виконаний з можливістю обмеження кутового переміщення кожної селекторної ділянки. Обмежувач на кожній секції 301, 302 в цілому аналогічний описаному вище, і може мати будьякий з описаних ознак. Перша секція 301 містить перший зачіпляючий елемент 372, який може переміщатися в першому прорізі 371, що має кінці 370а, 370b. Ділянка листового матеріалу заготовки 300 для формування упору 372 з'єднана розривним з'єднанням, тобто, може бути відокремлена від решти заготовки 300 вздовж лінії 375 поділу. Наприклад, розривне з'єднання виконано перфорацією, сформованою в матеріалі заготовки 300. Перший зачіпляючий елемент 372 в початковому стані знаходиться на кінці 370b прорізу 371, і на кресленні показаний праворуч першого прорізу. При обгортанні навколо стрижневих елементів, перший зачіпляючий елемент 372 має можливість повороту проти годинникової стрілки з вихідного положення вздовж першого прорізу, якщо дивитися з боку мундштучного кінця курильного виробу. Це переміщення збільшує протяжність розділової ділянки 360а першої селекторної ділянки. Друга секція 302 містить другий зачіпляючий елемент 392, який може переміщатися в другому прорізі 391, що має кінці 390а, 390b. Прорізи 371, 391 являють собою отвори в матеріалі внутрішнього шару. Ділянка листового матеріалу заготовки 300 для формування упору 392 може бути відокремлена від решти заготовки 300 вздовж лінії 395 поділу, наприклад, за допомогою перфорації, сформованої в матеріалі заготовки 300. Другий зачіпляючий елемент 392 в початковому стані знаходиться на кінці другого прорізу 390b, показаному зліва другого прорізу. При намотуванні навколо стрижневих елементів, другий зачіпляючий елемент 392 має можливість повороту проти годинникової стрілки з вихідного положення уздовж другого прорізу, якщо дивитися з боку мундштучного кінця курильного виробу. Цим переміщенням зменшується протяжність розділової ділянки 360b другої селекторної ділянки. Протяжність по колу розділової ділянки 360b другої селекторної ділянки забезпечує переміщення, в початковому стані, другого зачіпляючого елемента 392 уздовж другого прорізу 391 в тому ж кутовому напрямку (в обгорненому стані), що і першого зачіпляючого елемента 372 вздовж першого прорізу 371. Таким чином, курильні вироби, сформовані з використанням першої секції 301 заготовки, і курильні вироби, сформовані з використанням другої секції 302 заготовки, функціонують однаково. Виріз на розділовій ділянці 360b другої селекторної ділянки забезпечує можливість виготовлення двох однаково працюючих курильних виробів за допомогою однієї заготовки. Якщо обидва зачіпляючих елемента в початковому стані розташовані з одного кінця прорізу, тобто, праворуч, як показано на кресленні, переміщення обох зачіпляючих елементів збільшує протяжність по колу розділових ділянок селекторних ділянок. Однак, після поділу двох курильних виробів, переміщенню першого і другого зачіпляючих елементів буде відповідати різний напрямок обертання. Лінія 350 розрізання показує місце, по якому зовнішній ніж (не показаний) повинен виконувати розріз при виготовленні, і не означає якогось елементу на заготовці 300. В 8 UA 116112 C2 5 10 15 20 25 30 35 40 45 50 55 60 альтернативному варіанті, лінія 350 розрізання показує елемент заготовки, вздовж якого переважно розділяють заготовку, наприклад, лінію перфорації. Курильні вироби, виготовлені з використанням заготовки 300 також включають пристрій дискретного переміщення (механізм дискретного переміщення), виконаний з можливістю забезпечення покрокового переміщення селекторних ділянок, як це було описано вище. Керованим параметром курильного виробу є рівень його вентиляції. Наприклад, кутове положення селекторної ділянки управляє площею перекриття одного або більше прохідних перетинів вентиляції, або отвору 380, з іншим прохідним перетином вентиляції, або отвором, через який надходить повітря, що вентилює. Зокрема, отвір 380 може вибірково поєднуватися з прорізом 371, 391 в ділянці внутрішнього шару, де може переміщатися упор. Завдяки регульованому перекриттю вентиляційного отвору 380 такою, що лежить під ним, ділянкою 362а, b внутрішнього шару, цей отвір блокується, і запобігається надходження повітря. Отвір 380 і проріз 371, 391 можуть переміщатися один відносно одного, а ступінь взаємного перекриття отвору 380 і прорізу 371, 391 в різних шарах визначає рівень вентиляції. Упор 372, 392 прикріплений до зовнішнього шару і не визначає рівня вентиляції. Опціонально, стрижневий елемент, що лежить нижче, має додатковий вентиляційний отвір або пористу зовнішню обгортку. В альтернативному варіанті або як доповнення, селекторна ділянка управляє іншим параметром курильного виробу, наприклад, вивільненням ароматизатора. Початковий рівень вентиляції однаковий для двох курильних виробів, одержаних з заготовки 300. Прохідні перетини 380, 371; 380, 391 вентиляції розташовані на заготовці 300 таким чином, що початковий рівень вентиляції при відсутності відносного переміщення між частинами курильного виробу однаковий. При наявності відносного переміщення між частинами курильного виробу, розташування прохідних перетинів 380, 371; 380, 391 вентиляції на заготовці 300 забезпечує однаковий характер зміни рівня вентиляції для двох курильних виробів, виготовлених з заготовки 300. На фіг. 4 представлений третій варіант виконання заготовки 400. Заготовка 400 виконана аналогічно показаній на фіг. 3, і однакові елементи мають тут однакові цифрові позначення. У заготовці 400 утворені перша секція 401 і друга секція 402, кожна з яких виконана з можливістю формування окремих курильних виробів, як це було описано з посиланням на фіг. 3. Тут використовується той же обмежувач, що й описаний вище з посиланням на фіг. 3. Заготовка 400 включає розділові ділянки 460а, 460b першої і другої селекторних ділянок, що проходять по колу в намотаному стані. Розділова ділянка 460а першої селекторної ділянки проходить як по колу, так і в поздовжньому напрямку, і розділова ділянка 460b другої селекторної ділянки також проходить як по колу, так і в поздовжньому напрямку. Розділові ділянки 460а, 460b першої і другої селекторних ділянок мають, в цілому, однакові розміри. Розділові ділянки 460а, 460b першої і другої селекторних ділянок являють собою вирізи в матеріалі заготовки, описані вище. Розміри розділової ділянки 460а першої селекторної ділянки не мають впливу на роботу курильного виробу, в порівнянні з другим варіантом виконання, показаному на фіг. 3. У деяких прикладах, наявність ідентичних розділових ділянок 460а, 460b селекторних ділянок сприяє досягненню відносної однорідності напруг і діючих на заготовку сил в процесі виготовлення. В процесі виготовлення, заготовка 200 обгортається двічі навколо стрижневих елементів, для формування одного курильного виробу, або заготовка 300, 400 обгортається двічі навколо стрижневих елементів, для формування двох курильних виробів. Обгортання виконується в основному так, як це було описано вище. Після обгортання, заготовка 300, 400 розрізається уздовж лінії 350 розрізання для розділення заготовки 300, 400 на секції для кожного курильного виробу. У деяких прикладах, стрижневий елемент проходить в поздовжньому напрямку через лінію 350 розрізання. Стрижневий елемент також розрізається на дві окремі секції, по одній для кожного курильного виробу. Будь-яка ознака кожного варіанту виконання може бути використана у комбінації з будьякою іншою ознакою в будь-якому іншому варіанті виконання. Частини ознаки, більш повно описані в іншому варіанті виконання, можуть бути введені в будь-який інший варіант виконання. Описані вирізи можуть бути сформовані шляхом видалення ділянки листового матеріалу будь-яким способом. В альтернативному варіанті, листовий матеріал може бути початково сформований з вирізом. Вирізи стосуються отвору в листовому матеріалі, і не мають на увазі якого-небудь конкретного способу виготовлення. В описі варіантів здійснення винаходу показано, що проріз 271, 371, 391 в будь-якому варіанті виконання має подвійну функцію обмеження обертання, і забезпечення вентиляції при перекритті з прохідним перетином вентиляції в прилеглому шарі. Курильний виріб, заготовка або вузол курильного виробу можуть містити ознаки прорізу, обмежувача і(або) вентиляційної 9 UA 116112 C2 5 10 15 20 25 30 35 40 системи, незалежно від описаних вище внутрішніх і зовнішніх шарів, що становлять єдине ціле, або вирізаних елементів. Зокрема, будь-який внутрішній і зовнішній шар може мати описані проріз, обмежувач і(або) вентиляційну систему. Внутрішній і зовнішній шари можуть бути сформовані окремими секціями листового матеріалу, які незалежно прикріплюються до стрижневих елементів. Будь-яка інша описана ознака може бути скомбінована з прорізом, обмежувачем і(або) вентиляційною системою, незалежно від таких, що становлять єдине ціле, внутрішнього і зовнішнього шарів. Переміщення селекторних ділянок відносно шару, що лежить під ними, було описано на прикладі обертового руху. В альтернативному варіанті виконання, переміщенням є поздовжній рух, тобто, уздовж поздовжньої осі стрижневих елементів або курильних виробів. В іншому варіанті, переміщення являє собою комбінацію поздовжнього і обертального рухів. Описаний обмежувач включав упор, сформований як єдине ціле з внутрішньою обгорткою. В альтернативному варіанті, упор являє собою рельєфний виступ будь-якого типу, який може переміщатися всередині прорізу. Наприклад, упор формується адгезивом, що утворює опуклий виступ. Упор виступає в радіальному напрямку назовні від стрижневих елементів в проріз, в будь-якому варіанті виконання. У деяких прикладах, упор з'єднаний як з зовнішньою обгорткою, так і зі стрижневими елементами. В альтернативній конструкції, упор проходить крізь проріз у внутрішньому шарі і прикріплюється до обох радіально прилеглих шарів, тобто, зовнішнього шару і стрижневих елементів, що формують першу частину курильного виробу. Зовнішня обгортка і стрижневі елементи формують єдиний вузол, всередині якого може обертатися внутрішня обгортка. Упор забезпечує з'єднання між зовнішньою обгорткою і тютюновим сегментом. Упор може бути виконаний тільки з адгезиву, прикріпленого як до зовнішньої обгортки, так і до тютюнового сегменту. Прикріплення упору до обох радіально прилеглих шарів означає, що упор не може бути виведений з прорізу, наприклад, шляхом радіальної деформації внутрішньої обгортки, в якій утворений проріз. В альтернативному варіанті, проріз може бути сформований в зовнішній обгортці, а упор, який має можливість переміщення всередині прорізу, прикріплений у внутрішній обгортці. Курильний виріб було описано у вигляді селекторної ділянки, що має можливість переміщення поверх такої, що лежить під ним, частини, для вибору параметра курильного виробу. В альтернативному варіанті, частина, що лежить нижче, може розглядатися як що переміщається під селекторною ділянкою, або відносно неї. Для розгляду різних аспектів заявленого винаходу і його представлення, даний опис показує на приватних прикладах різних варіантів виконання можливості реалізації винаходу (-ів) і його використання для одержання високоякісних курильних виробів і в промисловості курильних виробів. Переваги та ознаки, наведені в описі, стосуються варіантів виконання і не є вичерпними і(або) виключними. Вони представлені тільки для поліпшення розуміння і роз'яснення заявлених ознак. Слід мати на увазі, що переваги, варіанти виконання, приклади, функції, ознаки, конструкції і(або) інші особливості винаходу не повинні розглядатися як обмежуючі винахід, обумовлений формулою, або еквіваленти формули, і що в рамках ділянки домагань і(або) суті винаходу можуть бути використані інші варіанти виконання та модифікації. Різні варіанти виконання можуть, відповідно, містити, складатися з, або в основному складатися з різних комбінацій розкритих елементів, компонентів, ознак, частин, кроків, засобів і т.д. Крім того, винахід включає інші винаходи, не заявлені тут, але які можуть бути заявлені в майбутньому. 45 ФОРМУЛА ВИНАХОДУ 50 55 60 1. Курильний виріб, що включає: один або більше стрижневих елементів, внутрішній шар, що проходить навколо стрижневих елементів, зовнішній шар, що проходить навколо внутрішнього шару, причому внутрішній і зовнішній шари сформовані як єдине ціле, і зовнішній шар має селекторну ділянку, виконану з можливістю переміщення відносно частини внутрішнього шару, що пролягає нижче, для вибору параметра курильного виробу. 2. Курильний виріб за п. 1, який відрізняється тим, що селекторна ділянка зовнішнього шару має вирізану частину, що примикає до внутрішнього шару, виконану так, що селекторна ділянка має можливість переміщення відносно внутрішнього шару з початкового положення. 3. Курильний виріб за п. 1 або 2, який відрізняється тим, що включає обмежувач, виконаний з можливістю обмеження переміщення селекторної ділянки, і з'єднує селекторну ділянку з частиною внутрішнього шару, що пролягає нижче. 10 UA 116112 C2 5 10 15 20 25 30 35 40 45 50 55 4. Курильний виріб за будь-яким з пп. 1-3, який відрізняється тим, що в одному зовнішньому або внутрішньому шарі сформовано проріз, а інший з них прикріплений до елемента обмежувача, який має можливість руху всередині прорізу, для обмеження переміщення селекторної ділянки. 5. Курильний виріб за будь-яким з пп. 1-4, який відрізняється тим, що селекторна ділянка зовнішнього шару має розривне з'єднання з іншою частиною зовнішнього шару, і/або частина внутрішнього шару, що лежить нижче, має розривне з'єднання з іншою частиною внутрішнього шару. 6. Курильний виріб за будь-яким з пп. 1-5, який відрізняється тим, що внутрішній шар включає перший прохідний переріз вентиляції, а зовнішній шар включає другий прохідний переріз вентиляції, що має можливість переміщення відносно першого прохідного перерізу вентиляції, причому площа перекриття першого і другого прохідних перерізів вентиляції визначає рівень вентиляції курильного виробу. 7. Курильний виріб за пп. 4 і 6, який відрізняється тим, що проріз обмежувача утворює перший або другий прохідні перерізи вентиляції. 8. Курильний виріб за будь-яким пп. 1-7, який відрізняється тим, що зовнішній шар і, опціонально, також внутрішній шар, має передню частину і задню частину, розташовану в поздовжньому напрямку ззаду передньої частини, причому селекторна ділянка знаходиться на розділовій ділянці між передньою і задньою частинами. 9. Курильний виріб за п. 8, який відрізняється тим, що передня частина має розривне з'єднання із задньою частиною і виконана з можливістю відділення від задньої частини при застосуванні сили. 10. Курильний виріб за будь-яким з пп. 1-9, який відрізняється тим, що включає механізм дискретного переміщення, виконаний з можливістю покрокового переміщення між зовнішнім шаром і згаданим стрижневим елементом. 11. Збірка курильного виробу для формування двох курильних виробів, що включає: стрижневі елементи для формування курильних виробів, внутрішній шар, що проходить навколо стрижневих елементів, зовнішній шар, що проходить навколо внутрішнього шару, причому внутрішній і зовнішній шари сформовані як єдине ціле, зовнішній шар включає селекторну ділянку для кожного курильного виробу, виконану з можливістю переміщення поверх частини внутрішнього шару, що пролягає нижче, для вибору параметра курильного виробу, а збірка курильного виробу виконана з можливістю її розрізання на два окремих курильних вироби. 12. Збірка курильного виробу за п. 11, яка відрізняється тим, що внутрішній і зовнішній шари виконані так, що селекторна ділянка кожного з двох курильних виробів має можливість обертання в одному напрямку на двох розділених курильних виробах. 13. Збірка курильного виробу за пп. 11 або 12, яка відрізняється тим, що селекторна ділянка зовнішнього шару має вирізану частину, що примикає до внутрішнього шару для принаймні одного зі згаданих курильних виробів, причому цей виріз виконаний так, що селекторна ділянка курильного виробу має можливість переміщення відносно внутрішнього шару з початкового положення. 14. Збірка курильного виробу за будь-яким з пп. 11-13, яка відрізняється тим, що включає обмежувач, виконаний з можливістю обмеження переміщення селекторної ділянки для кожного курильного виробу, причому обмежувач з'єднує селекторну ділянку кожного курильного виробу з частиною внутрішнього шару, що пролягає нижче, і виконано так, що селекторні ділянки кожного з двох курильних виробів мають можливість обертання в одному напрямку на двох розділених курильних виробах. 15. Збірка курильного виробу за п. 14, яка відрізняється тим, що обмежувач включає: проріз на одному зовнішньому або внутрішньому шарі для кожного курильного виробу, і елемент обмежувача, прикріплений до іншого із зовнішнього і внутрішнього шарів і розташований всередині прорізу кожного курильного виробу з можливістю руху для обмеження переміщення селекторного елемента, причому елемент обмежувача в початковому стані знаходиться на кінці кожного прорізу і розташований так, що два курильних вироби мають можливість обертання в одному і тому ж напрямку на двох розділених курильних виробах. 16. Заготовка для обгортання навколо одного або більше стрижневих елементів для формування курильного виробу, що включає: 11 UA 116112 C2 5 10 15 20 25 30 35 40 45 50 55 першу ділянку для формування внутрішнього шару, що проходить навколо стрижневих елементів, другу ділянку для формування зовнішнього шару, що проходить навколо внутрішнього шару, причому перша і друга ділянки сформовані як єдине ціле, і друга ділянка утворює селекторну ділянку, виконану з можливістю переміщення поверх частини внутрішнього шару, що пролягає нижче, для вибору параметра курильного виробу. 17. Заготовка за п. 16, яка відрізняється тим, що селекторна ділянка другої ділянки включає вирізану частину, що примикає до першої ділянки, виконаної так, що селекторна ділянка має можливість переміщення відносно внутрішнього шару з початкового положення, коли заготовка обгорнута навколо стрижневих елементів. 18. Заготовка за п. 16 або 17, яка відрізняється тим, що виконана з можливістю обгортання навколо стрижневих елементів для формування двох курильних виробів, перша ділянка якої включає селекторну ділянку для кожного курильного виробу, виконану з можливістю переміщення поверх частини внутрішнього шару, що пролягає нижче, для вибору параметра курильного виробу, причому заготовка виконана з можливістю її розрізання на дві секції для двох окремих курильних виробів. 19. Заготовка за будь-яким з пп. 16-18, яка відрізняється тим, що включає обмежувач, виконаний з можливістю обмеження переміщення селекторної ділянки кожного курильного виробу, причому обмежувач з'єднує селекторну ділянку кожного курильного виробу з частиною внутрішнього шару, що пролягає нижче, і виконаний так, що селекторні ділянки кожного з двох курильних виробів мають можливість обертання в одному напрямку на двох розділених курильних виробах. 20. Заготовка за п. 19, яка відрізняється тим, що обмежувач включає: проріз на одному зовнішньому або внутрішньому шарі для кожного курильного виробу, і елемент обмежувача, прикріплений до іншого із зовнішнього і внутрішнього шарів і розташований всередині прорізу кожного курильного виробу з можливістю руху для обмеження переміщення селекторного елемента, причому елемент обмежувача в початковому стані знаходиться на кінці кожного прорізу і виконаний так, що два курильних вироби мають можливість обертання в одному напрямку на двох розділених курильних виробах. 21. Спосіб виготовлення курильного виробу, при здійсненні якого: готують один або більше стрижневих елементів, обгортають заготовку навколо стрижневих елементів для формування внутрішнього шару, що проходить навколо стрижневих елементів, і далі для формування зовнішнього шару, що проходить навколо внутрішнього шару так, що внутрішній і зовнішній шари формуються як єдине ціле, причому зовнішній шар має селекторну ділянку, виконану з можливістю переміщення поверх частини внутрішнього шару, що пролягає нижче, для вибору параметра курильного виробу. 22. Спосіб за п. 21, який відрізняється тим, що при підготовці одного або більше стрижневих елементів, готують стрижневі елементи для формування двох курильних виробів, причому заготовка утворює селекторну ділянку для кожного курильного виробу, і при здійсненні способу далі розрізають обгорнуту заготовку для формування двох курильних виробів. 23. Курильний виріб, що включає: один або більше стрижневих елементів, внутрішній шар, що проходить навколо стрижневих елементів, зовнішній шар, що проходить навколо внутрішнього шару, обмежувач для обмеження відносного переміщення між внутрішнім шаром і зовнішнім шаром, причому обмежувач має проріз, утворений в одному внутрішньому або зовнішньому шарі, і елемент обмежувача, який має можливість руху всередині прорізу, для обмеження переміщення, курильний виріб має прохідний переріз вентиляції, утворений іншим внутрішнім або зовнішнім шаром, що не має згаданого прорізу, причому прохідний переріз вентиляції має можливість переміщення відносно прорізу так, що площа перекриття прорізу і прохідного перерізу вентиляції забезпечує управління рівнем вентиляції курильного виробу. 24. Курильний виріб за п. 23, який відрізняється тим, що частина зовнішнього шару має розривне з'єднання з іншою частиною зовнішнього шару і/або частина внутрішнього шару, що лежить нижче, має розривне з'єднання з іншою частиною внутрішнього шару. 12 UA 116112 C2 13 UA 116112 C2 14 UA 116112 C2 Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
