Курильний виріб із прозорою ділянкою

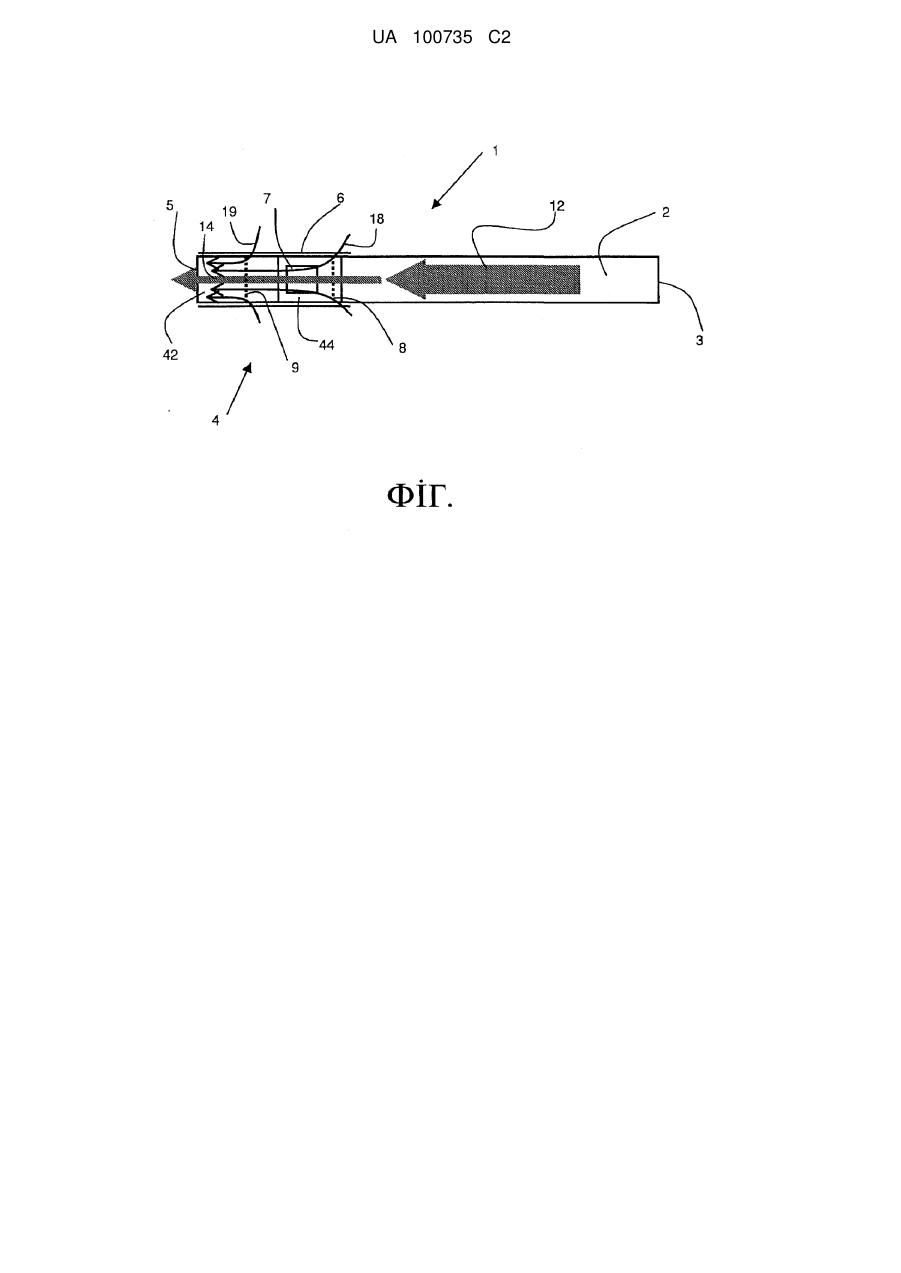

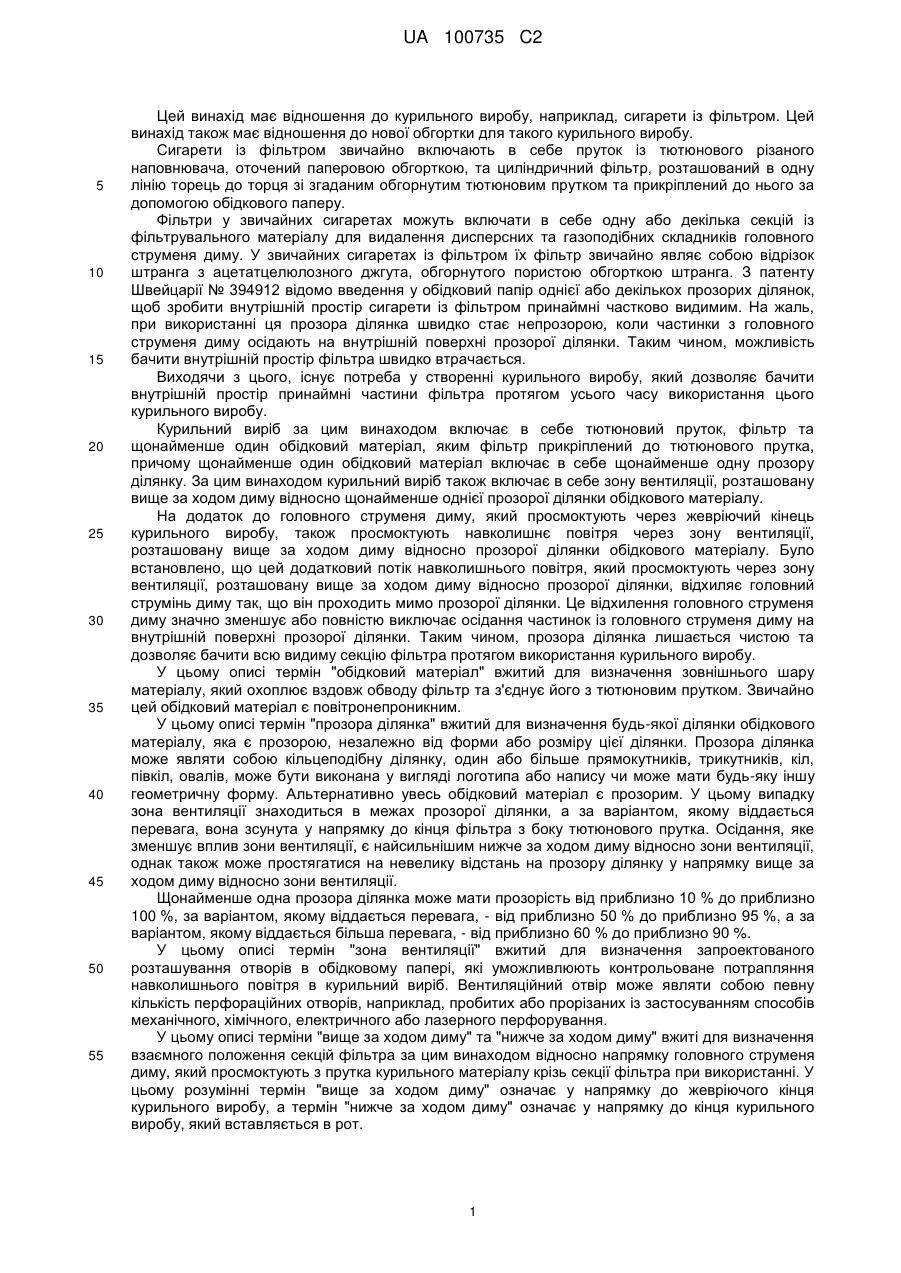

Реферат: Курильний виріб (1) із прозорою ділянкою включає в себе тютюновий пруток (2), фільтр (4), розташований на тому кінці курильного виробу (1), який вставляється в рот, щонайменше один обідковий матеріал (6) для прикріплення фільтра (4) до тютюнового прутка (2). При цьому згаданий щонайменше один обідковий матеріал (6) включає в себе щонайменше одну прозору ділянку (7). Курильний виріб (1) додатково включає в себе зону (8) вентиляції, розташовану вище від щонайменше однієї прозорої ділянки (7) за ходом диму. UA 100735 C2 (12) UA 100735 C2 UA 100735 C2 5 10 15 20 25 30 35 40 45 50 55 Цей винахід має відношення до курильного виробу, наприклад, сигарети із фільтром. Цей винахід також має відношення до нової обгортки для такого курильного виробу. Сигарети із фільтром звичайно включають в себе пруток із тютюнового різаного наповнювача, оточений паперовою обгорткою, та циліндричний фільтр, розташований в одну лінію торець до торця зі згаданим обгорнутим тютюновим прутком та прикріплений до нього за допомогою обідкового паперу. Фільтри у звичайних сигаретах можуть включати в себе одну або декілька секцій із фільтрувального матеріалу для видалення дисперсних та газоподібних складників головного струменя диму. У звичайних сигаретах із фільтром їх фільтр звичайно являє собою відрізок штранга з ацетатцелюлозного джгута, обгорнутого пористою обгорткою штранга. З патенту Швейцарії № 394912 відомо введення у обідковий папір однієї або декількох прозорих ділянок, щоб зробити внутрішній простір сигарети із фільтром принаймні частково видимим. На жаль, при використанні ця прозора ділянка швидко стає непрозорою, коли частинки з головного струменя диму осідають на внутрішній поверхні прозорої ділянки. Таким чином, можливість бачити внутрішній простір фільтра швидко втрачається. Виходячи з цього, існує потреба у створенні курильного виробу, який дозволяє бачити внутрішній простір принаймні частини фільтра протягом усього часу використання цього курильного виробу. Курильний виріб за цим винаходом включає в себе тютюновий пруток, фільтр та щонайменше один обідковий матеріал, яким фільтр прикріплений до тютюнового прутка, причому щонайменше один обідковий матеріал включає в себе щонайменше одну прозору ділянку. За цим винаходом курильний виріб також включає в себе зону вентиляції, розташовану вище за ходом диму відносно щонайменше однієї прозорої ділянки обідкового матеріалу. На додаток до головного струменя диму, який просмоктують через жевріючий кінець курильного виробу, також просмоктують навколишнє повітря через зону вентиляції, розташовану вище за ходом диму відносно прозорої ділянки обідкового матеріалу. Було встановлено, що цей додатковий потік навколишнього повітря, який просмоктують через зону вентиляції, розташовану вище за ходом диму відносно прозорої ділянки, відхиляє головний струмінь диму так, що він проходить мимо прозорої ділянки. Це відхилення головного струменя диму значно зменшує або повністю виключає осідання частинок із головного струменя диму на внутрішній поверхні прозорої ділянки. Таким чином, прозора ділянка лишається чистою та дозволяє бачити всю видиму секцію фільтра протягом використання курильного виробу. У цьому описі термін "обідковий матеріал" вжитий для визначення зовнішнього шару матеріалу, який охоплює вздовж обводу фільтр та з'єднує його з тютюновим прутком. Звичайно цей обідковий матеріал є повітронепроникним. У цьому описі термін "прозора ділянка" вжитий для визначення будь-якої ділянки обідкового матеріалу, яка є прозорою, незалежно від форми або розміру цієї ділянки. Прозора ділянка може являти собою кільцеподібну ділянку, один або більше прямокутників, трикутників, кіл, півкіл, овалів, може бути виконана у вигляді логотипа або напису чи може мати будь-яку іншу геометричну форму. Альтернативно увесь обідковий матеріал є прозорим. У цьому випадку зона вентиляції знаходиться в межах прозорої ділянки, а за варіантом, якому віддається перевага, вона зсунута у напрямку до кінця фільтра з боку тютюнового прутка. Осідання, яке зменшує вплив зони вентиляції, є найсильнішим нижче за ходом диму відносно зони вентиляції, однак також може простягатися на невелику відстань на прозору ділянку у напрямку вище за ходом диму відносно зони вентиляції. Щонайменше одна прозора ділянка може мати прозорість від приблизно 10 % до приблизно 100 %, за варіантом, якому віддається перевага, - від приблизно 50 % до приблизно 95 %, а за варіантом, якому віддається більша перевага, - від приблизно 60 % до приблизно 90 %. У цьому описі термін "зона вентиляції" вжитий для визначення запроектованого розташування отворів в обідковому папері, які уможливлюють контрольоване потрапляння навколишнього повітря в курильний виріб. Вентиляційний отвір може являти собою певну кількість перфораційних отворів, наприклад, пробитих або прорізаних із застосуванням способів механічного, хімічного, електричного або лазерного перфорування. У цьому описі терміни "вище за ходом диму" та "нижче за ходом диму" вжиті для визначення взаємного положення секцій фільтра за цим винаходом відносно напрямку головного струменя диму, який просмоктують з прутка курильного матеріалу крізь секції фільтра при використанні. У цьому розумінні термін "вище за ходом диму" означає у напрямку до жевріючого кінця курильного виробу, а термін "нижче за ходом диму" означає у напрямку до кінця курильного виробу, який вставляється в рот. 1 UA 100735 C2 5 10 15 20 25 30 35 40 45 50 55 Згідно з винаходом зона вентиляції знаходиться на обідковому матеріалі. Зона вентиляції може бути розташована вздовж обводу, спірально або у поздовжньому напрямку курильного виробу чи шляхом комбінування цих напрямків. За варіантом, якому віддається перевага, зона вентиляції розташована вздовж обводу на відстані від приблизно 3 мм до приблизно 8 мм вище за ходом диму відносно щонайменше однієї прозорої ділянки. За варіантом, якому віддається перевага, зона вентиляції розташована на відстані щонайменше приблизно 2 мм нижче за ходом диму відносно розташованого нижче за ходом диму кінця тютюнового прутка, а за варіантом, якому віддається більша перевага, - щонайменше приблизно 5 мм. За варіантом, якому віддається перевага, зона вентиляції простягається вздовж обводу курильного виробу приблизно на довжину прозорої ділянки, розташованої вздовж обводу курильного виробу. Наприклад, якщо прозора ділянка являє собою повне кільце, то за варіантом, якому віддається перевага, зона вентиляції розташована на приблизно повну довжину обводу курильного виробу. У цьому випадку навколишнє повітря, яке надходить з усіх боків в курильний виріб, спрямовує головний струмінь диму вздовж поздовжньої осі до центра курильного виробу. У цій конструкції частинки зі спрямованого таким чином головного струменя диму будуть рідко осідати на внутрішній поверхні прозорої ділянки. Якщо ж, наприклад, прозора ділянка розташована на приблизно половині обводу курильного виробу, то за варіантом, якому віддається перевага, зона вентиляції принаймні розташована на приблизно тій самій половині обводу цього курильного виробу. У цьому випадку навколишнє повітря, яке потрапляє в курильний виріб через зону вентиляції, відхиляє головний струмінь диму до протилежної половини секції фільтра, яка включає в себе прозору ділянку. Знову ж таки, частинки з головного струменя диму рідко осідають на прозорій ділянці. За варіантом, якому віддається перевага, кількість отворів у зоні вентиляції становить від приблизно 25 на 1 см до приблизно 50 на 1 см у напрямку вздовж обводу. Це уможливлює потрапляння достатнього потоку навколишнього повітря в курильний виріб вище за ходом диму відносно прозорої ділянки. За варіантом, якому віддається перевага, отвори вентиляційної зони розташовані у одинчотири ряди вздовж обводу курильного виробу. У випадку, якщо обідковий матеріал включає в себе декілька прозорих ділянок, то за варіантом, якому віддається перевага, зона вентиляції розташована вище за ходом диму відносно всіх прозорих ділянок. Альтернативно або на додаток зона вентиляції може бути розташована вище за ходом диму відносно кожної з декількох прозорих ділянок, виконаних в обідковому матеріалі. У іншому варіанті здійснення курильного виробу за цим винаходом фільтр включає в себе іншу зону вентиляції, розташовану нижче за ходом диму відносно прозорої ділянки. Незважаючи на те, що ця додаткова зона вентиляції має невеликий вплив на уникнення осідання частинок на внутрішній поверхні прозорої ділянки, вона може бути застосована для забезпечення потрібної загальної вентиляції курильного виробу. За варіантом, якому віддається перевага, загальна вентиляція курильного виробу становить від приблизно 20 % до 95 %. За варіантом, якому віддається більша перевага, загальна вентиляція курильного виробу становить від приблизно 50 % до приблизно 90 %. Було встановлено, що відносна вентиляція вище за ходом диму відносно прозорої ділянки, яка становить приблизно 70 %, є особливо прийнятною для уникнення осідання частинок на внутрішній поверхні прозорої ділянки. Якщо курильний виріб має додаткові зони вентиляції, розташовані нижче за ходом диму відносно прозорої ділянки, то за варіантом, якому віддається перевага, відносна вентиляція вище за ходом диму відносно прозорої ділянки становить від приблизно 65 % до приблизно 75 %. За варіантом, якому віддається перевага, відносна вентиляція вище за ходом диму відносно прозорої ділянки є приблизно від 1,2 до приблизно 5 разів вищою, ніж відносна вентиляція нижче за ходом диму відносно прозорої ділянки. За одним із варіантів здійснення щонайменше одна прозора ділянка включає в себе барвники. За варіантом, якому віддається перевага, барвники мають світлий тон для забезпечення достатньої прозорості, наприклад, жовтий, світло-блакитний, оранжевий, рожевий, світло-коричневий, світло-зелений або світло-пурпуровий. Альтернативно або на додаток прозора ділянка може мати повторюваний або неповторюваний візерунок у подобі ліній, ромбів, логотипів, тексту, квіток, хвиль або інших хвилеподібних фігур у поздовжньому напрямку, по спіралі або вздовж обводу. За варіантом, якому віддається перевага, барвники введені у обідковий матеріал, тобто барвники додані у обідковий матеріал під час здійснення процесу виготовлення обідкового матеріалу, наприклад, під час виготовлення паперу. Альтернативно, барвники можуть бути надруковані з одного або двох боків обідкового 2 UA 100735 C2 5 10 15 20 25 30 35 40 45 50 55 матеріалу із застосуванням прийнятного процесу друку, наприклад, офсетного друку або глибокого друку. За варіантом, якому віддається перевага, обідковий матеріал покритий лаком із боку кінця курильного виробу, який вставляється в рот, для імітування структури поверхні стандартного обідкового паперу. За варіантом, якому віддається перевага, фільтр включає в себе від однієї до п'яти секцій. За варіантом, якому віддається перевага, прозора ділянка або ділянки дозволяють бачити внутрішній простір принаймні частини однієї, двох, трьох, чотирьох або всіх секцій. У фільтрах із двома або більше секціями та секція, яка розташована найближче до тютюнового прутка, називається припрутковою кінцевою секцією. Секція фільтра, розташована найближче до кінця курильного виробу, який вставляється в рот, називається кінцевою секцією, яка вставляється в рот. За варіантом, якому віддається перевага, кожна зі згаданих від однієї до п'яти секцій належить до щонайменше однієї з категорій: секція-елемент конструкції, фільтрувальна секція або ароматовивільнювальна секція. Будь-яка секція фільтра може належати до двох або до всіх категорій секцій. Наприклад, секція фільтра може являти собою порожнину (категорія елементів конструкції), напівзаповнену вугіллям (категорія фільтрувальних секцій) та напівзаповнену ароматизованими целюлозними частинками (категорія ароматовивільнювальних секцій). За варіантом, якому віддається перевага, функціональна секція включає в себе щонайменше один із таких елементів: заглибина, порожнина або обмежувач. У курильних виробах за винаходом кінцева секція фільтра, яка вставляється в рот, може включати в себе порожнисту трубку або заглибину. Ця порожниста трубка або заглибина можуть бути утворені, наприклад, за допомогою обідкового паперу, коли фільтр прикріплюють до прутка курильного матеріалу, з утворенням курильного виробу за цим винаходом. За варіантом, якому віддається перевага, заглибина також включає в себе циліндричний елемент, який підвищує міцність конструкції згаданої трубки, наприклад, паперову або картонну трубку, яка обгорнута обідковим матеріалом. Фільтри з заглибинами добре відомі у цій галузі техніки: наприклад, вони описані в Європейській патентній заявці ЕР-А-1610632 та Британській патентній заявці GB-A-1299012. У курильних виробах за винаходом фільтр може включати в себе секцію з порожниною. Секція з порожниною являє собою порожній простір або місце всередині фільтра. Порожнина може бути заповнена ароматизувальним або фільтрувальним матеріалом або іншими функціональними елементами. За варіантом, якому віддається перевага, порожнина заповнена повністю. Повне заповнення порожнини підвищує міцність конструкції цієї секції фільтра. За варіантом, якому віддається перевага, зона вентиляції не розташована у просторі секції з порожниною. Фільтри з порожнинами добре відомі у цій галузі техніки: наприклад, вони описані в Європейських патентних заявках EP-A-1377184, EP-A-1474008 та ЕР-А-1848292. У курильних виробах за винаходом фільтр може включати в себе обмежувальну секцію. Обмежувальна секція впливає на опір просмоктуванню та інші гідродинамічні властивості курильного виробу, а також впливає на утворення монооксиду вуглецю та діоксиду вуглецю. Обмежувальні елементи в курильних виробах відомі у цій галузі техніки, наприклад, з Міжнародної патентної заявки РСТ/ІВ2007/004224. За варіантом, якому віддається перевага, обмежувальний елемент є принаймні частково видимим через прозору ділянку. За варіантом, якому віддається перевага, фільтрувальна секція включає в себе щонайменше один із таких матеріалів: джгутовий фільтрувальний матеріал або сорбенти, такі як, наприклад, вугілля, зерна вугілля або вуглецеві структури, активоване вугілля, активований алюміній, цеоліти, сепіоліти, молекулярні сита та силікагель. Фільтрувальний матеріал у фільтрувальній секції призначений для видалення дисперсних та газоподібних складників головного струменя диму. Вуглецеві структури відомі у цій галузі техніки, наприклад, у вигляді екструдованої вуглецевої стільникової структури. Така вуглецева структура описана, наприклад, у патентній заявці Японії JP-A 2001-120250. За варіантом, якому віддається перевага, фільтрувальна секція є принаймні частково видимою через прозору ділянку. За варіантом, якому віддається перевага, ароматовивільнювальна секція включає в себе щонайменше один із таких матеріалів: листя рослин, тютюнові кульки, ароматизовані целюлозні кульки, одна або декілька капсул, які вміщують ароматизатор, або ароматизовані нитки. За варіантом, якому віддається перевага, ароматовивільнювальна секція є принаймні частково видимою через прозору ділянку. 3 UA 100735 C2 5 10 15 20 25 30 35 40 45 50 55 60 Термін "листя рослин" вжитий для визначення матеріалу, який складається з листя рослин, яке за варіантом, якому віддається перевага, порізане або подрібнене з утворенням зернистого матеріалу. Ароматовивільнювальна секція може включати в себе будь-яке листя рослин, здатне до вивільнення аромату у головний струмінь диму, який просмоктують крізь секцію фільтра. Листя рослин в ароматовивільнювальній секції може бути розташоване у відрізку штранга з волокнистого фільтрувального матеріалу, який за варіантом, якому віддається перевага, являє собою ацетатцелюлозний джгут. Ароматовивільнювальна секція може включати в себе один або більше ароматизаторів, за варіантом, якому віддається перевага, один або більше рідких ароматизаторів, для додаткового поліпшення постачання ароматів споживачеві під час куріння. Наприклад, припруткова кінцева секція може включати в себе відрізок штранга з фільтрувального матеріалу, який включає в себе одну або більше ниток, просочених рідким ароматизатором. Нитки можуть бути пофарбовані, наприклад, для позначення виду ароматизатора, яким вона просочена. Відрізки штранга фільтра, які включають в себе нитки з нанесеним на них ароматизатором, придатні для застосування у припруткових кінцевих секціях фільтрів за цим винаходом, а також способи та пристрої для виготовлення таких відрізків штранга, які описані у патентах СІЛА № 4,281,671 та № 7,074,170, виготовляє American Filtrona Company, Річмонд, Вірджинія, США. Альтернативно фільтрувальна секція може включати в себе множину кульок, просочених рідким ароматизатором. Ці кульки можуть бути виконані, наприклад, із целюлозного матеріалу, зв'язаного полівінілацетатною в'яжучою речовиною, або з тютюнового порошку, зв'язаного мікрокристалічною целюлозою. Кульки, придатні для застосування у секціях фільтрів за цим винаходом, випускає та реалізує Rengo Co., Ltd., Японія, під торговою маркою Viscopearl®. Способи та пристрої для виготовлення таких кульок також описані у патентній заявці Японії № 10182842. Можливі численні комбінації описаних вище функціональних секцій, фільтрувальних секцій та ароматовивільнювальних секцій, в тому числі комбінації з різною послідовністю секцій фільтра у напрямку за ходом диму. Винахід також має відношення до обідкового матеріалу, якому віддається особлива перевага, та до виготовлення непрозорих та прозорих ділянок в обідковому матеріалі. За цим винаходом передбачений обідковий матеріал для курильного виробу, у якому цей обідковий матеріал є прозорим та включає в себе шар термоклею, причому необроблений термоклей є прозорим, а термічна обробка надає термоклеєві непрозорості. Термоклей зазвичай застосовують для прикріплення обідкового матеріалу до секцій фільтра та тютюнового прутка. За цим винаходом термоклей може бути також застосований для змінювання прозорості обідкового матеріалу, а, отже, для створення обідкового матеріалу, який має прозорі та непрозорі ділянки. Таким чином термоклей, необхідний для прикріплення фільтра до тютюнового прутка, в той самий час виконує також іншу функцію, яка полягає в структуруванні прозорості обідкового матеріалу. За варіантом, якому віддається перевага, термоклей активується при температурі від приблизно 60 °C до приблизно 120 °C, а за варіантом, якому віддається більша перевага, приблизно 80 °C. За варіантом, якому віддається перевага, активацію термоклею для надання йому непрозорості виконують у обладнанні для прикріплення фільтрів. За варіантом, якому віддається перевага, термоклей активують перед тим, як обідковий матеріал нарізають на окремі частини для кожного курильного виробу. За варіантом, якому віддається перевага, весь термоклей на обідковому матеріалі є активованим. За варіантом, якому віддається перевага, термоклей наносять на обідковий матеріал із застосуванням процесу глибокого друку. Це уможливлює просте утворення прозорих та непрозорих ділянок на обідковому матеріалі, наприклад, найпростіших геометричних фігур, написів та логотипів. Альтернативно термоклей наносять на обідковий папір суцільним шаром та активують вибірково, наприклад, інфрачервоним випроміненням. За варіантом, якому віддається перевага, у термоклей додають барвники для змінення кольору обідкового матеріалу при нанесенні термоклею. За варіантом, якому віддається перевага, загальна довжина курильних виробів за цим винаходом становить від приблизно 70 мм до приблизно 128 мм, а за варіантом, якому віддається більша перевага, - приблизно 84 мм. За варіантом, якому віддається перевага, зовнішній діаметр фільтрів та курильних виробів за цим винаходом становить від приблизно 3 мм до 8,5 мм, а за варіантом, якому віддається більша перевага, - приблизно 7,9 мм. 4 UA 100735 C2 5 10 15 20 25 30 35 40 45 50 55 60 За варіантом, якому віддається перевага, загальна довжина фільтрів за цим винаходом становить від приблизно 18 мм до приблизно 36 мм, а за варіантом, якому віддається більша перевага, - приблизно 27 мм. За варіантом, якому віддається перевага, загальна довжина кожної окремої секції фільтрів за цим винаходом становить від приблизно 5 мм до приблизно 22 мм. Фільтри за цим винаходом можуть бути виготовлені шляхом формування окремих нескінченних прутків, які включають в себе декілька блоків кожної окремої секції фільтра. Потім ці окремі прутки у звичайний спосіб з'єднують у один або більше етапів для утворення нескінченного прутка фільтра, який включає в себе декілька блоків фільтра. Після цього нескінченний пруток фільтра може бути послідовно розрізаний з постійними інтервалами за допомогою різального пристою, з отриманням низки окремих фільтрів за цим винаходом. За варіантом, якому віддається перевага, курильні вироби за цим винаходом включають в себе обгорнутий пруток з різаного тютюнового наповнювача. За варіантом, якому віддається перевага, курильні вироби за цим винаходом мають загальне надходження сухого конденсату, що не містить нікотину (nicotine free dry particulate matter, NFDPM), або надходження "смоли" приблизно до 10 мг. За варіантом, якому віддається більша перевага, "надходження смоли" становить від приблизно 1 мг до приблизно 10 мг, а за варіантом, якому віддається найбільша перевага, - приблизно 6 мг. Курильні вироби за цим винаходом можуть бути упаковані, наприклад, у м'які пачки або пачки з відкидною кришкою, які мають внутрішню оболонку, покриту одним або більше ароматизаторами. Виключно у вигляді прикладу винахід далі описаний з посиланнями на супровідну Фігуру, на якій показаний вид збоку сигарети із фільтром за цим винаходом та потік повітря всередині сигарети за цим винаходом. На Фігурі показаний механізм відхилення навколишнього повітря 18, яке просмоктують через зону 8 вентиляції. Сигарета 1 із фільтром включає в себе видовжений циліндричний обгорнутий тютюновий пруток 2, прикріплений з одного кінця до розташованого співвісно з ним видовженого циліндричного фільтра 4. Обгорнутий тютюновий пруток 2 та фільтр 4 з'єднані у звичайний спосіб обідковим папером 6, який охоплює усю довжину фільтра 4 та прилеглу частину обгорнутого тютюнового прутка 2. Фільтр 4, показаний на Фіг. 1, включає в себе кінцеву секцію 42, яка вставляється в рот, та припруткову кінцеву секцію 44. Обідковий папір 6 має прозоре прямокутне вікно 7, яке надає можливість бачити внутрішній простір фільтра 4, зокрема, припруткової кінцевої секції 44 фільтра. Зона 8 вентиляції в обідковому папері 6 розташована вище за ходом диму відносно прозорої ділянки 7. Додаткові перфораційні отвори 9 в обідковому папері 6 розташовані нижче за ходом диму відносно прозорої ділянки 7. Під час використання негативний тиск, прикладений до кінця 5 курильного виробу 1, який вставляється в рот, просмоктує головний струмінь 12 диму від жевріючого кінця 3 у напрямку фільтра 4. Крім того, навколишнє повітря 18 просмоктують через зону 8 вентиляції, розташовану вище за ходом диму відносно прозорої ділянки 7 обідкового матеріалу 6. Ще нижче за ходом диму додаткове навколишнє повітря 19 потрапляє у розріджений головний струмінь 14 диму через перфораційні отвори 9. Навколишнє повітря 18 утворює проміжний шар повітря між головним струменем 12 диму та прозорою ділянкою 7, так що розріджений головний струмінь 14 диму спрямовується вздовж центральної осі фільтра, проходячи мимо прозорої ділянки 7. Цей проміжний шар повітря обмежує кількість частинок з головного струменя 12 диму, які осідають на прозорій ділянці 7. На Фігурі показані дві секції 42, 44 фільтра, які приєднані торцем до торця. Звичайно кінцева секція 42, яка вставляється в рот, включає в себе відрізок штранга з ацетатцелюлозного джгута, який має низьку ефективність фільтрування та пластифікований триацетатгліцерином. Припруткова кінцева секція 44 являє собою ароматовивільнювальну секцію, яка, наприклад, включає в себе відрізок штранга з ацетатцелюлозного джгута з висушеним тютюновим листям. У альтернативному варіанті здійснення винаходу (не показаний), кінцева секція фільтра, що вставляється рот, яка показана на Фігурі замінена заглибиною, ефективність фільтрування якої по суті відсутня та яка утворена обідковим папером і картонною трубкою для забезпечення достатньої міцності. Альтернативно кінцева секція сигарети із фільтром, яка вставляється в рот, також включає в себе центральну бавовняну нитку (не показана), яка ароматизована ментолом та яка простягається в осьовому напрямку крізь відрізок штранга з ацетатцелюлозного джгута паралельно поздовжній осі сигарети із фільтром. Альтернативно фільтр включає в себе три секції (не показані), які прилягають торцем до торця: розташовану на відстані від тютюнового прутка кінцеву секцію, яка вставляється в рот; 5 UA 100735 C2 5 10 15 20 25 30 35 ароматовивільнювальну секцію, яка розташована вище за ходом диму відносно кінцевої секції, яка вставляється в рот; та припруткову кінцеву секцію, яка розташована вище за ходом диму відносно ароматовивільнювальної секції та прилягає до торця обгорнутого тютюнового прутка. Кінцева секція, яка вставляється в рот, має таку саму конструкцію, що й секції, описані вище стосовно сигарети 1 з фільтром, показаної на фігурі, або іншу конструкцію. Ароматовивільнювальна секція може являти собою, наприклад, порожнину, заповнену ароматизованими целюлозними кульками, або капсулу з ламкою оболонкою, яка вміщує рідкий ароматизатор. У цьому варіанті здійснення припруткова кінцева секція включає в себе відрізок штранга з ацетатцелюлозного джгута, який має ефективність фільтрування від середньої до високої та під час використання частково відфільтровує складники дисперсної фази головного струменя диму. В альтернативних варіантах здійснення винаходу (не показані) припруткові кінцеві секції фільтрів сигарет із фільтром, показаних на фігурі, можуть також включати в себе щонайменше один сорбент, здатний до видалення складників газової фази з головного струменя диму, який просмоктують крізь фільтри. Цей щонайменше один сорбент являє собою, наприклад, активоване вугілля, активований алюміній, цеоліти або сепіоліти, нанесені на ацетатцелюлозний джгут. Альтернативно сигарета із фільтром включає в себе фільтр, який має чотири секції (не показані), які прилягають торцем до торця: розташовану на відстані від тютюнового прутка кінцеву секцію, яка вставляється в рот; першу ароматовивільнювальну секцію, яка розташована вище за ходом диму відносно кінцевої секції, яка вставляється в рот, другу ароматовивільнювальну секцію, яка розташована вище за ходом диму відносно першої ароматовивільнювальної секції; та припруткову кінцеву секцію, яка розташована вище за ходом диму відносно другої ароматовивільнювальної секції, яка є суміжною з торцем обгорнутого тютюнового прутка та прилягає до нього. Кінцева секція, яка вставляється в рот, друга ароматовивільнювальна секція та припруткова кінцева секція можуть мати таку саму конструкцію, що й кінцева секція, яка вставляється в рот, ароматовивільнювальна секція та припруткова кінцева секція, які були описані вище, або іншу конструкцію. Друга ароматовивільнювальна секція включає в себе відрізок штранга із щільно упакованого дрібно різаного тютюну. Для виготовлення сигарет із фільтром за варіантами здійснення цього винаходу, показаними на Фігурі, фільтри виготовлюють, а потім прикріпляють до обгорнутих тютюнових прутків, які виготовляють у звичайний спосіб, за допомогою обідкового паперу із застосуванням відомого обладнання для виготовлення сигарет із фільтром. Для виготовлення кожного із фільтрів окремі нескінченні прутки, які включають в себе декілька блоків кожної секції фільтра, виготовляють у звичайний спосіб, після чого з'єднують з утворенням нескінченного прутка фільтра, який включає в себе декілька блоків фільтра. Після цього нескінченний пруток фільтра розрізають із постійними інтервалами за допомогою різака, отримуючи низку окремих фільтрів. 40 ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Курильний виріб (1) із прозорою ділянкою, який включає в себе тютюновий пруток (2), фільтр (4), розташований на тому кінці курильного виробу (1), який вставляється в рот, щонайменше один обідковий матеріал (6) для прикріплення фільтра (4) до тютюнового прутка (2), причому згаданий щонайменше один обідковий матеріал (6) включає в себе щонайменше одну прозору ділянку (7), який відрізняється тим, що додатково включає в себе зону (8) вентиляції, розташовану вище від щонайменше однієї прозорої ділянки (7) за ходом диму. 2. Курильний виріб (1) за п. 1, який відрізняється тим, що зона (8) вентиляції розташована по обводу курильного виробу вище за ходом диму від щонайменше однієї прозорої ділянки (7), на відстані від приблизно 3 мм до приблизно 8 мм від неї. 3. Курильний виріб (1) за п. 2, який відрізняється тим, що кількість отворів у зоні (8) вентиляції становить від приблизно 25 до приблизно 50 на 1 см у напрямку по обводу курильного виробу. 4. Курильний виріб (1) за будь-яким із пп. 1-3, який відрізняється тим, що відносна вентиляція вище за ходом диму від прозорої ділянки (7) становить від приблизно 65 % до приблизно 75 %. 5. Курильний виріб (1) за будь-яким із пп. 1-4, який відрізняється тим, що щонайменше одна прозора ділянка (7) включає в себе барвники. 6. Курильний виріб (1) за будь-яким із пп. 1-5, який відрізняється тим, що включає в себе загалом від однієї до п'яти секцій (42, 44). 6 UA 100735 C2 5 10 7. Курильний виріб (1) за п. 6, який відрізняється тим, що кожна зі згаданих секцій (42, 44) являє собою щонайменше одну таку секцію: секція-елемент конструкції, фільтрувальна секція або ароматовивільнювальна секція. 8. Курильний виріб ( 1 ) за будь-яким із пп. 6, 7, який відрізняється тим, що прозора ділянка (7) розташована так, щоб надати можливість бачити щонайменше одну з функціональних секцій, фільтрувальних секцій та ароматовивільнювальних секцій. 9. Курильний виріб (1) за будь-яким із пп. 1-8, який відрізняється тим, що включає в себе перфораційні отвори (9), розташовані нижче за ходом диму від прозорої ділянки (7). 10. Курильний виріб (1) за будь-яким із пп. 1-9, який відрізняється тим, що обідковий матеріал (6) є прозорим та включає в себе шар термоклею, причому необроблений термоклей є прозорим, а термічна обробка надає термоклеєві непрозорості, так що обідковий матеріал (6) має щонайменше одну прозору ділянку та щонайменше одну зону непрозорого термоклею. 11. Курильний виріб (1) за п. 10, який відрізняється тим, що термоклей містить барвники. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
