Стінова панель

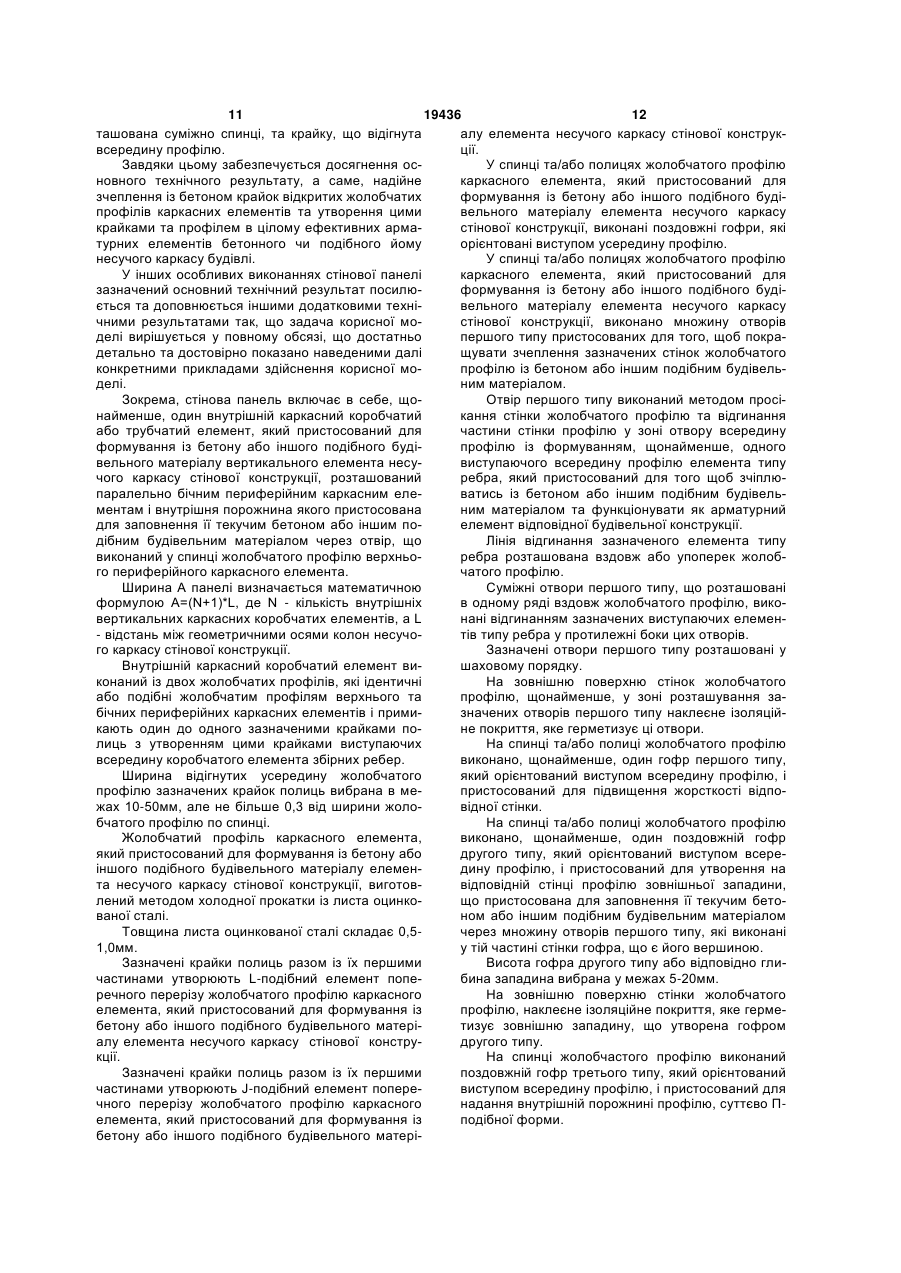

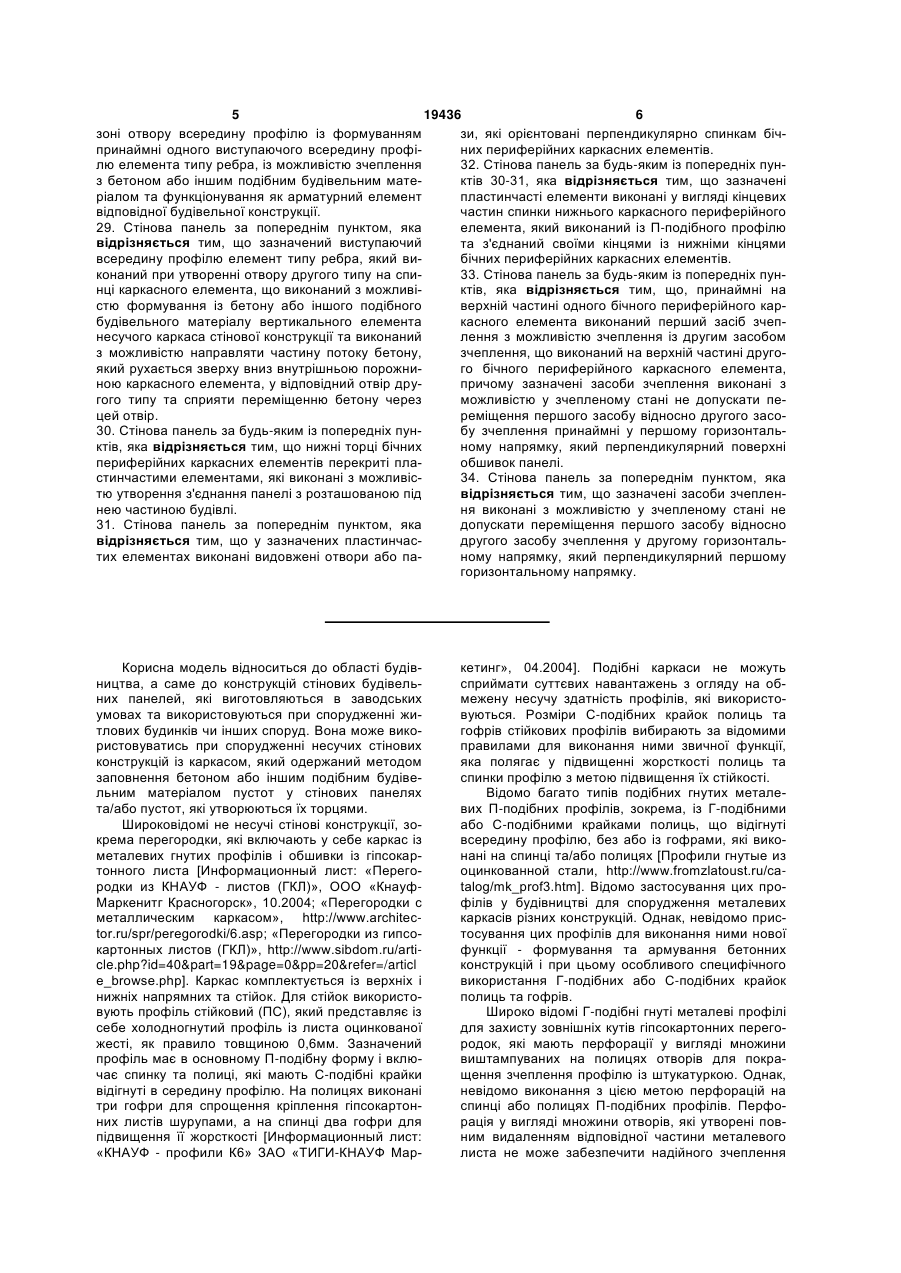

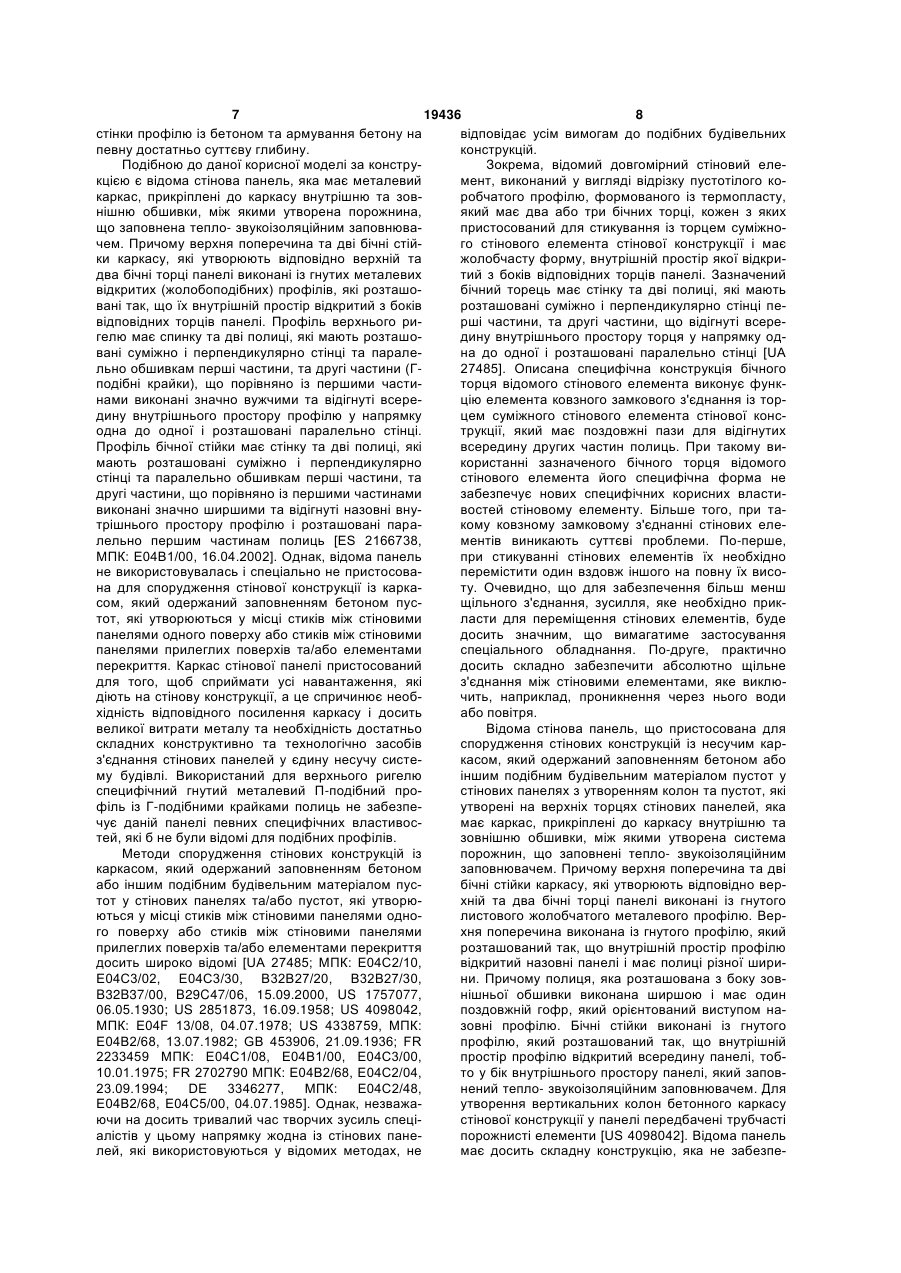

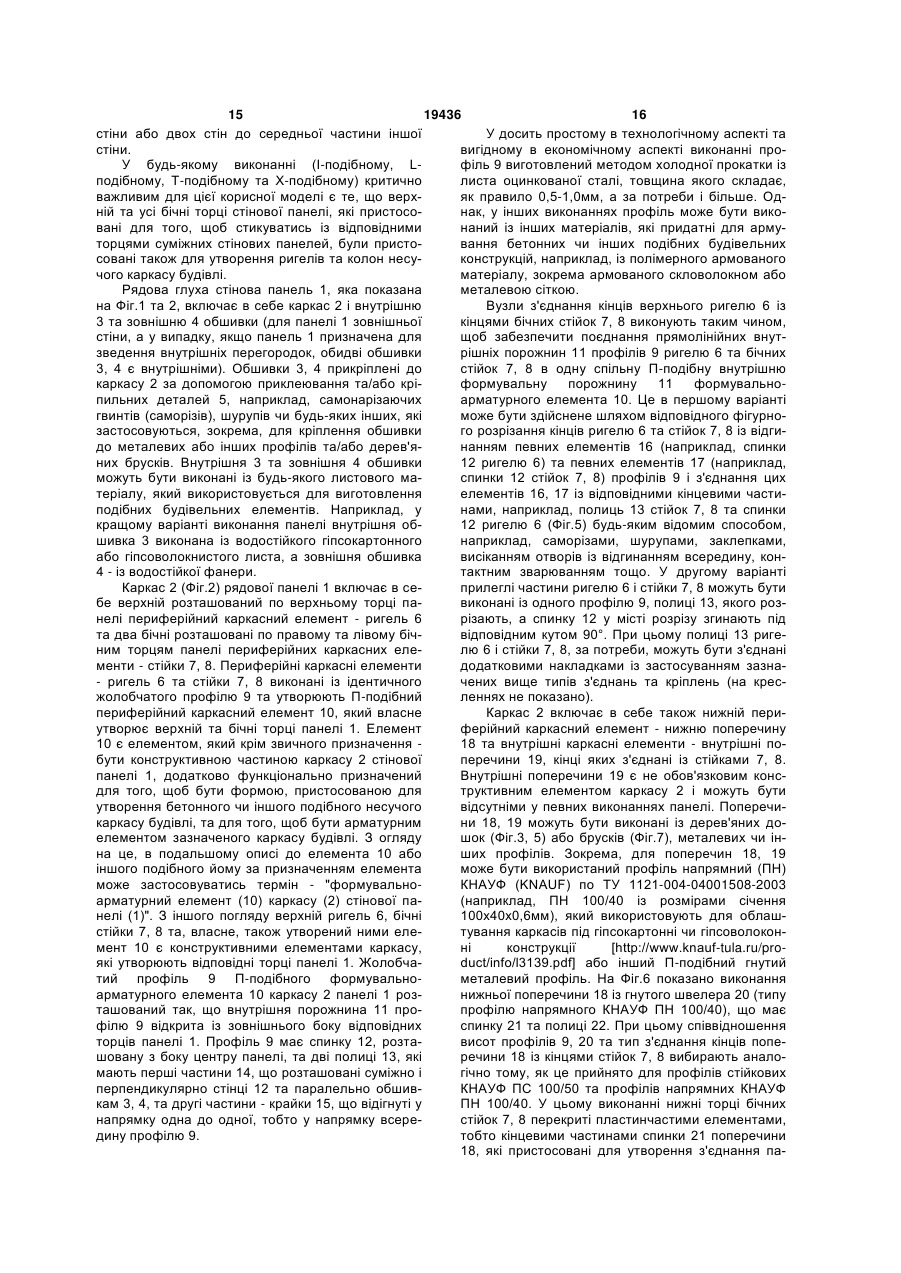

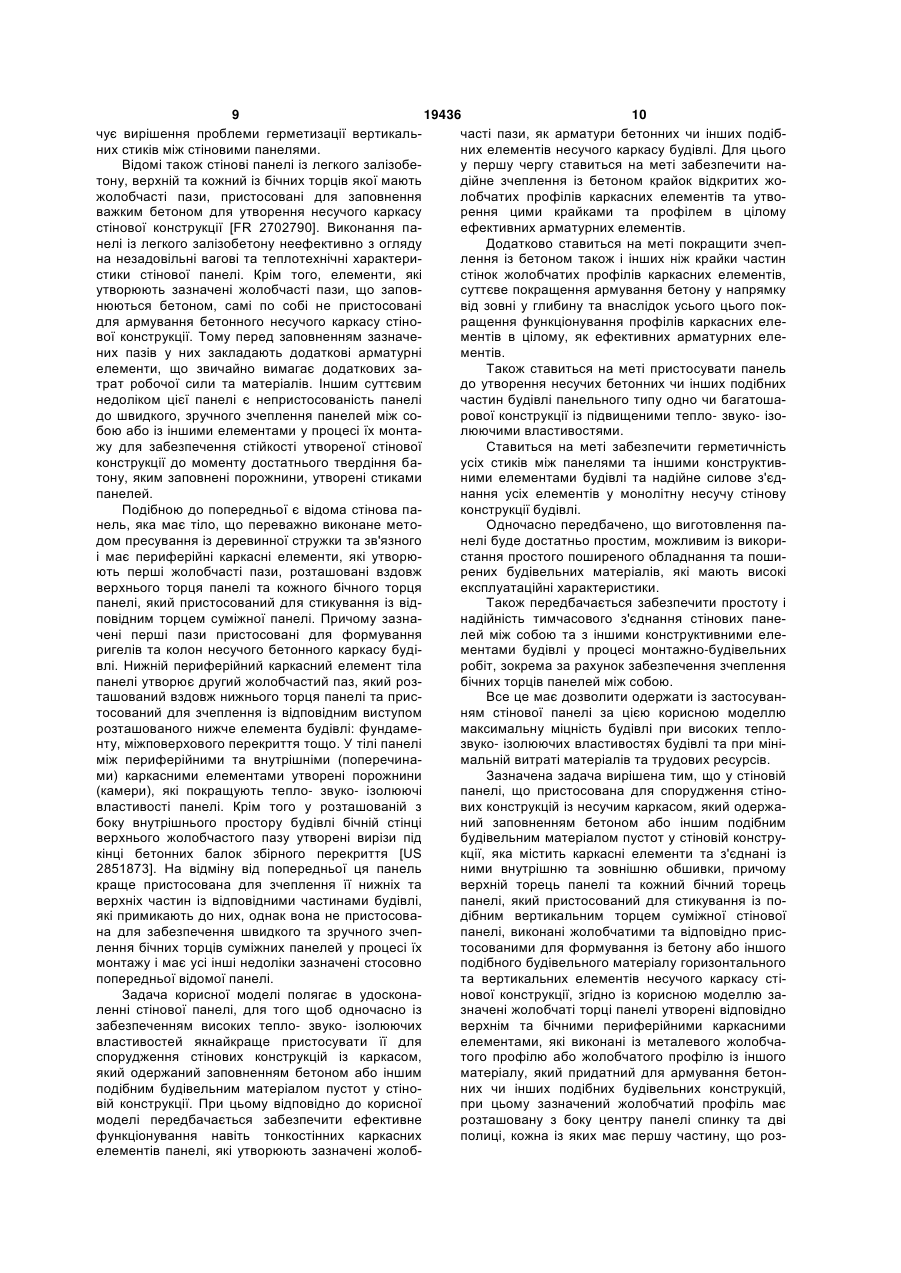

1. Стінова панель, що пристосована для спорудження стінових конструкцій із несучим каркасом, який одержаний заповненням бетоном або іншим подібним будівельним матеріалом пустот у стіновій конструкції, яка містить каркасні елементи та з'єднані із ними внутрішню та зовнішню обшивки, причому верхній торець панелі та кожний бічний торець панелі, який пристосований для стикування із подібним вертикальним торцем суміжної стінової панелі, виконані жолобчатими та відповідно пристосованими для формування із бетону або іншого подібного будівельного матеріалу горизонтального та вертикальних елементів несучого каркаса стінової конструкції, яка відрізняється тим, що зазначені жолобчаті торці панелі утворені відповідно верхнім та бічними периферійними каркасними елементами, які виконані із металевого жолобчатого профілю або жолобчатого профілю із іншого матеріалу, який придатний для армування бетонних чи інших подібних будівельних конструкцій, при цьому зазначений жолобчатий профіль має розташовану з боку центру панелі спинку та дві полиці, кожна із яких має першу частину, що розташована суміжно спинці, та крайку, що відігнута всередину профілю. 2. Стінова панель за п.1, яка відрізняється тим, що містить принаймні один внутрішній каркасний коробчастий або трубчатий елемент, який пристосований для формування із бетону або іншого подібного будівельного матеріалу вертикального елемента несучого каркасу стінової конструкції, розташований паралельно бічним периферійним каркасним елементам, внутрішня порожнина якого пристосована для заповнення її текучим бетоном або іншим подібним будівельним матеріалом через отвір, що виконаний у спинці жолобчатого профілю верхнього периферійного каркасного елемента. 3. Стінова панель за п.1, яка відрізняється тим, що ширина А панелі визначається математичною формулою А=(N+1)хL, де N - кількість внутрішніх 2 (19) 1 3 19436 4 нта, який виконаний з можливістю формування із або відповідно глибина западини вибрана у межах бетону або іншого подібного будівельного матері5-20мм. алу елемента несучого каркаса стінової конструк20. Стінова панель за будь-яким із попередніх пунктів 18-19, яка відрізняється тим, що на зовнішню ції, виконані поздовжні гофри, які орієнтовані виступом усередину профілю. поверхню стінки жолобчатого профілю наклеєне 11. Стінова панель за будь-яким із попередніх пунізоляційне покриття, яке герметизує зовнішню зактів, яка відрізняється тим, що у спинці та/або падину, що утворена гофром другого типу. полицях жолобчатого профілю каркасного елеме21. Стінова панель за будь-яким із попередніх пунктів 1-17, яка відрізняється тим, що на спинці нта, який пристосований для формування із бетону або іншого подібного будівельного матеріалу жолобчатого профілю виконаний поздовжній гофр елемента несучого каркаса стінової конструкції, третього типу, який орієнтований виступом усеревиконано множину отворів першого типу, пристодину профілю і пристосований для надання внутсованих для того, щоб покращувати зчеплення рішній порожнині профілю, суттєво П-подібної зазначених стінок жолобчатого профілю з бетоном форми. або іншим подібним будівельним матеріалом. 22. Стінова панель за попереднім пунктом, яка відрізняється тим, що відношення висоти цього 12. Стінова панель за попереднім пунктом, яка відрізняється тим, що отвір першого типу викогофра до ширини жолобчатого профілю по полиці наний методом просікання стінки жолобчатого вибирають у межах 0,4-0,85. профілю та відгинання частини стінки профілю у 23. Стінова панель за будь-яким попереднім пунктом, яка відрізняється тим, що відношення ширизоні отвору всередину профілю із формуванням щонайменше одного виступаючого всередину ни жолобчатого профілю по полиці до його ширини профілю елемента типу ребра, який пристосовапо спинці вибирають у межах від 1:2 до 1:1. ний для того щоб зчіплюватись з бетоном або ін24. Стінова панель за будь-яким попереднім пунктом, яка відрізняється тим, що панель містить шим подібним будівельним матеріалом та функціонувати як арматурний елемент відповідної шар тепло- та/або звукоізоляційного матеріалу, будівельної конструкції. який заповнює, по суті, увесь простір зазору між 13. Стінова панель за попереднім пунктом, яка поверхнями внутрішньої та зовнішньої обшивок, відрізняється тим, що лінія відгинання зазначенощо не заповнений каркасними елементами, або го елемента типу ребра розташована вздовж або частину цього зазору, що прилягає до одної з обупоперек жолобчатого профілю. шивок, аборозташована в центрі зазору між об14. Стінова панель за будь-яким із попередніх пуншивками. ктів 12-13, яка відрізняється тим, що суміжні 25. Стінова панель за попереднім пунктом, яка відрізняється тим, що на зовнішню поверхню отвори першого типу, що розташовані в одному ряді вздовж жолобчатого профілю, виконані відгиспинки профілю каркасного елемента, який приснанням зазначених виступаючих елементів типу тосований для формування із бетону або іншого ребра у протилежні боки цих отворів. подібного будівельного матеріалу елемента несу15. Стінова панель за будь-яким із попередніх пунчого каркаса стінової конструкції, наклеєне ізоляктів 11-14, яка відрізняється тим, що зазначені ційне покриття, яке герметизує отвори, що виконаотвори першого типу розташовані у шаховому поні у частині спинки, яка межує з тепло- та/або рядку. звукоізоляційним матеріалом. 16. Стінова панель за будь-яким із попередніх пун26. Стінова панель за будь-яким попереднім пункктів 11-15, яка відрізняється тим, що на зовнішню том, яка відрізняється тим, що по суті, увесь проповерхню стінок жолобчатого профілю щонайместір зазору між поверхнями внутрішньої та зовнішнше у зоні розташування зазначених отворів перньої обшивок, що не заповнений каркасними шого типу наклеєне ізоляційне покриття, яке герелементами або принаймні одна частина цього метизує ці отвори. зазору, що прилягає до одної з обшивок, являє 17. Стінова панель за будь-яким попереднім пунксобою порожнисту камеру, яка пристосована для том, яка відрізняється тим, що на спинці та/або заповнення її текучим бетоном або іншим подібполиці жолобчатого профілю виконано щонайменим будівельним матеріалом принаймні через нше один гофр першого типу, який орієнтований один отвір другого типу, який виконаний у спинці виступом усередину профілю, виконаний з можлипрофілю верхнього та/або іншого каркасного елевістю підвищення жорсткості відповідної стінки. мента, який пристосований для формування із 18. Стінова панель за будь-яким попереднім пункбетону або іншого подібного будівельного матерітом, яка відрізняється тим, що на спинці та/або алу елемента несучого каркаса стінової конструкполиці жолобчатого профілю виконаний принаймні ції. один поздовжній гофр другого типу, який орієнто27. Стінова панель за попереднім пунктом, яка відрізняється тим, що у спинці профілю верхньований виступом усередину профілю з можливістю утворення на відповідній стінці профілю зовнішго та/або іншого каркасного елемента, який присньої западини, що пристосована для заповнення її тосований для формування з бетону або іншого текучим бетоном або іншим подібним будівельним подібного будівельного матеріалу елемента несуматеріалом через множину отворів першого типу, чого каркаса стінової конструкції, виконано більше які виконані у тій частині стінки гофра, що є його одного отвору другого типу. вершиною. 28. Стінова панель за будь-яким із попередніх пунктів 26-27, яка відрізняється тим, що отвір друго19. Стінова панель за попереднім пунктом, яка відрізняється тим, що висота гофра другого типу го типу виконаний методом просікання спинки профілю та відгинання частини спинки профілю у 5 19436 6 зоні отвору всередину профілю із формуванням зи, які орієнтовані перпендикулярно спинкам бічпринаймні одного виступаючого всередину профіних периферійних каркасних елементів. лю елемента типу ребра, із можливістю зчеплення 32. Стінова панель за будь-яким із попередніх пунктів 30-31, яка відрізняється тим, що зазначені з бетоном або іншим подібним будівельним матеріалом та функціонування як арматурний елемент пластинчасті елементи виконані у вигляді кінцевих відповідної будівельної конструкції. частин спинки нижнього каркасного периферійного 29. Стінова панель за попереднім пунктом, яка елемента, який виконаний із П-подібного профілю відрізняється тим, що зазначений виступаючий та з'єднаний своїми кінцями із нижніми кінцями всередину профілю елемент типу ребра, який вибічних периферійних каркасних елементів. конаний при утворенні отвору другого типу на спи33. Стінова панель за будь-яким із попередніх пунктів, яка відрізняється тим, що, принаймні на нці каркасного елемента, що виконаний з можливістю формування із бетону або іншого подібного верхній частині одного бічного периферійного карбудівельного матеріалу вертикального елемента касного елемента виконаний перший засіб зчепнесучого каркаса стінової конструкції та виконаний лення з можливістю зчеплення із другим засобом з можливістю направляти частину потоку бетону, зчеплення, що виконаний на верхній частині другоякий рухається зверху вниз внутрішньою порожниго бічного периферійного каркасного елемента, ною каркасного елемента, у відповідний отвір друпричому зазначені засоби зчеплення виконані з гого типу та сприяти переміщенню бетону через можливістю у зчепленому стані не допускати пецей отвір. реміщення першого засобу відносно другого засо30. Стінова панель за будь-яким із попередніх пунбу зчеплення принаймні у першому горизонтальктів, яка відрізняється тим, що нижні торці бічних ному напрямку, який перпендикулярний поверхні периферійних каркасних елементів перекриті плаобшивок панелі. стинчастими елементами, які виконані з можливіс34. Стінова панель за попереднім пунктом, яка відрізняється тим, що зазначені засоби зчеплентю утворення з'єднання панелі з розташованою під нею частиною будівлі. ня виконані з можливістю у зчепленому стані не 31. Стінова панель за попереднім пунктом, яка допускати переміщення першого засобу відносно відрізняється тим, що у зазначених пластинчасдругого засобу зчеплення у другому горизонтальтих елементах виконані видовжені отвори або паному напрямку, який перпендикулярний першому горизонтальному напрямку. Корисна модель відноситься до області будівництва, а саме до конструкцій стінових будівельних панелей, які виготовляються в заводських умовах та використовуються при спорудженні житлових будинків чи інших споруд. Вона може використовуватись при спорудженні несучих стінових конструкцій із каркасом, який одержаний методом заповнення бетоном або іншим подібним будівельним матеріалом пустот у стінових панелях та/або пустот, які утворюються їх торцями. Широковідомі не несучі стінові конструкції, зокрема перегородки, які включають у себе каркас із металевих гнутих профілів і обшивки із гіпсокартонного листа [Информационный лист: «Перегородки из КНАУФ - листов (ГКЛ)», ООО «КнауфМаркенитг Красногорск», 10.2004; «Перегородки с металлическим каркасом», http://www.architector.ru/spr/peregorodki/6.asp; «Перегородки из гипсокартонных листов (ГКЛ)», http://www.sibdom.ru/article.php?id=40&part=19&page=0&pp=20&refer=/articl e_browse.php]. Каркас комплектується із верхніх і нижніх напрямних та стійок. Для стійок використовують профіль стійковий (ПС), який представляє із себе холодногнутий профіль із листа оцинкованої жесті, як правило товщиною 0,6мм. Зазначений профіль має в основному П-подібну форму і включає спинку та полиці, які мають С-подібні крайки відігнуті в середину профілю. На полицях виконані три гофри для спрощення кріплення гіпсокартонних листів шурупами, а на спинці два гофри для підвищення її жорсткості [Информационный лист: «КНАУФ - профили К6» ЗАО «ТИГИ-КНАУФ Мар кетинг», 04.2004]. Подібні каркаси не можуть сприймати суттєвих навантажень з огляду на обмежену несучу здатність профілів, які використовуються. Розміри С-подібних крайок полиць та гофрів стійкових профілів вибирають за відомими правилами для виконання ними звичної функції, яка полягає у підвищенні жорсткості полиць та спинки профілю з метою підвищення їх стійкості. Відомо багато типів подібних гнутих металевих П-подібних профілів, зокрема, із Г-подібними або С-подібними крайками полиць, що відігнуті всередину профілю, без або із гофрами, які виконані на спинці та/або полицях [Профили гнутые из оцинкованной стали, http://www.fromzlatoust.ru/catalog/mk_prof3.htm]. Відомо застосування цих профілів у будівництві для спорудження металевих каркасів різних конструкцій. Однак, невідомо пристосування цих профілів для виконання ними нової функції - формування та армування бетонних конструкцій і при цьому особливого специфічного використання Г-подібних або С-подібних крайок полиць та гофрів. Широко відомі Г-подібні гнуті металеві профілі для захисту зовнішніх кутів гіпсокартонних перегородок, які мають перфорації у вигляді множини виштампуваних на полицях отворів для покращення зчеплення профілю із штукатуркою. Однак, невідомо виконання з цією метою перфорацій на спинці або полицях П-подібних профілів. Перфорація у вигляді множини отворів, які утворені повним видаленням відповідної частини металевого листа не може забезпечити надійного зчеплення 7 19436 8 стінки профілю із бетоном та армування бетону на відповідає усім вимогам до подібних будівельних певну достатньо суттєву глибину. конструкцій. Подібною до даної корисної моделі за конструЗокрема, відомий довгомірний стіновий елекцією є відома стінова панель, яка має металевий мент, виконаний у вигляді відрізку пустотілого кокаркас, прикріплені до каркасу внутрішню та зовробчатого профілю, формованого із термопласту, нішню обшивки, між якими утворена порожнина, який має два або три бічних торці, кожен з яких що заповнена тепло- звукоізоляційним заповнювапристосований для стикування із торцем суміжночем. Причому верхня поперечина та дві бічні стійго стінового елемента стінової конструкції і має ки каркасу, які утворюють відповідно верхній та жолобчасту форму, внутрішній простір якої відкридва бічні торці панелі виконані із гнутих металевих тий з боків відповідних торців панелі. Зазначений відкритих (жолобоподібних) профілів, які розташобічний торець має стінку та дві полиці, які мають вані так, що їх внутрішній простір відкритий з боків розташовані суміжно і перпендикулярно стінці певідповідних торців панелі. Профіль верхнього рирші частини, та другі частини, що відігнуті всерегелю має спинку та дві полиці, які мають розташодину внутрішнього простору торця у напрямку одвані суміжно і перпендикулярно стінці та паралена до одної і розташовані паралельно стінці [UA льно обшивкам перші частини, та другі частини (Г27485]. Описана специфічна конструкція бічного подібні крайки), що порівняно із першими частиторця відомого стінового елемента виконує функнами виконані значно вужчими та відігнуті всерецію елемента ковзного замкового з'єднання із тордину внутрішнього простору профілю у напрямку цем суміжного стінового елемента стінової консодна до одної і розташовані паралельно стінці. трукції, який має поздовжні пази для відігнутих Профіль бічної стійки має стінку та дві полиці, які всередину других частин полиць. При такому вимають розташовані суміжно і перпендикулярно користанні зазначеного бічного торця відомого стінці та паралельно обшивкам перші частини, та стінового елемента його специфічна форма не другі частини, що порівняно із першими частинами забезпечує нових специфічних корисних властивиконані значно ширшими та відігнуті назовні внувостей стіновому елементу. Більше того, при татрішнього простору профілю і розташовані паракому ковзному замковому з'єднанні стінових елелельно першим частинам полиць [ES 2166738, ментів виникають суттєві проблеми. По-перше, МПК: Е04В1/00, 16.04.2002]. Однак, відома панель при стикуванні стінових елементів їх необхідно не використовувалась і спеціально не пристосоваперемістити один вздовж іншого на повну їх висона для спорудження стінової конструкції із каркату. Очевидно, що для забезпечення більш менш сом, який одержаний заповненням бетоном пусщільного з'єднання, зусилля, яке необхідно приктот, які утворюються у місці стиків між стіновими ласти для переміщення стінових елементів, буде панелями одного поверху або стиків між стіновими досить значним, що вимагатиме застосування панелями прилеглих поверхів та/або елементами спеціального обладнання. По-друге, практично перекриття. Каркас стінової панелі пристосований досить складно забезпечити абсолютно щільне для того, щоб сприймати усі навантаження, які з'єднання між стіновими елементами, яке виклюдіють на стінову конструкції, а це спричинює необчить, наприклад, проникнення через нього води хідність відповідного посилення каркасу і досить або повітря. великої витрати металу та необхідність достатньо Відома стінова панель, що пристосована для складних конструктивно та технологічно засобів спорудження стінових конструкцій із несучим карз'єднання стінових панелей у єдину несучу систекасом, який одержаний заповненням бетоном або му будівлі. Використаний для верхнього ригелю іншим подібним будівельним матеріалом пустот у специфічний гнутий металевий П-подібний простінових панелях з утворенням колон та пустот, які філь із Г-подібними крайками полиць не забезпеутворені на верхніх торцях стінових панелей, яка чує даній панелі певних специфічних властивосмає каркас, прикріплені до каркасу внутрішню та тей, які б не були відомі для подібних профілів. зовнішню обшивки, між якими утворена система Методи спорудження стінових конструкцій із порожнин, що заповнені тепло- звукоізоляційним каркасом, який одержаний заповненням бетоном заповнювачем. Причому верхня поперечина та дві або іншим подібним будівельним матеріалом пусбічні стійки каркасу, які утворюють відповідно вертот у стінових панелях та/або пустот, які утворюхній та два бічні торці панелі виконані із гнутого ються у місці стиків між стіновими панелями однолистового жолобчатого металевого профілю. Верго поверху або стиків між стіновими панелями хня поперечина виконана із гнутого профілю, який прилеглих поверхів та/або елементами перекриття розташований так, що внутрішній простір профілю досить широко відомі [UA 27485; МПК: Е04С2/10, відкритий назовні панелі і має полиці різної шириЕ04С3/02, Е04С3/30, В32В27/20, B32B27/30, ни. Причому полиця, яка розташована з боку зовB32B37/00, B29C47/06, 15.09.2000, US 1757077, нішньої обшивки виконана ширшою і має один 06.05.1930; US 2851873, 16.09.1958; US 4098042, поздовжній гофр, який орієнтований виступом наМПК: E04F 13/08, 04.07.1978; US 4338759, МПК: зовні профілю. Бічні стійки виконані із гнутого Е04В2/68, 13.07.1982; GB 453906, 21.09.1936; FR профілю, який розташований так, що внутрішній 2233459 МПК: Е04С1/08, Е04В1/00, E04C3/00, простір профілю відкритий всередину панелі, тоб10.01.1975; FR 2702790 МПК: Е04В2/68, E04C2/04, то у бік внутрішнього простору панелі, який запов23.09.1994; DE 3346277, МПК: E04C2/48, нений тепло- звукоізоляційним заповнювачем. Для E04B2/68, E04C5/00, 04.07.1985]. Однак, незважаутворення вертикальних колон бетонного каркасу ючи на досить тривалий час творчих зусиль спецістінової конструкції у панелі передбачені трубчасті алістів у цьому напрямку жодна із стінових панепорожнисті елементи [US 4098042]. Відома панель лей, які використовуються у відомих методах, не має досить складну конструкцію, яка не забезпе 9 19436 10 чує вирішення проблеми герметизації вертикальчасті пази, як арматури бетонних чи інших подібних стиків між стіновими панелями. них елементів несучого каркасу будівлі. Для цього Відомі також стінові панелі із легкого залізобеу першу чергу ставиться на меті забезпечити натону, верхній та кожний із бічних торців якої мають дійне зчеплення із бетоном крайок відкритих жожолобчасті пази, пристосовані для заповнення лобчатих профілів каркасних елементів та утвоважким бетоном для утворення несучого каркасу рення цими крайками та профілем в цілому стінової конструкції [FR 2702790]. Виконання паефективних арматурних елементів. нелі із легкого залізобетону неефективно з огляду Додатково ставиться на меті покращити зчепна незадовільні вагові та теплотехнічні характерилення із бетоном також і інших ніж крайки частин стики стінової панелі. Крім того, елементи, які стінок жолобчатих профілів каркасних елементів, утворюють зазначені жолобчасті пази, що заповсуттєве покращення армування бетону у напрямку нюються бетоном, самі по собі не пристосовані від зовні у глибину та внаслідок усього цього покдля армування бетонного несучого каркасу стіноращення функціонування профілів каркасних елевої конструкції. Тому перед заповненням зазначементів в цілому, як ефективних арматурних елених пазів у них закладають додаткові арматурні ментів. елементи, що звичайно вимагає додаткових заТакож ставиться на меті пристосувати панель трат робочої сили та матеріалів. Іншим суттєвим до утворення несучих бетонних чи інших подібних недоліком цієї панелі є непристосованість панелі частин будівлі панельного типу одно чи багатошадо швидкого, зручного зчеплення панелей між сорової конструкції із підвищеними тепло- звуко- ізобою або із іншими елементами у процесі їх монталюючими властивостями. жу для забезпечення стійкості утвореної стінової Ставиться на меті забезпечити герметичність конструкції до моменту достатнього твердіння баусіх стиків між панелями та іншими конструктивтону, яким заповнені порожнини, утворені стиками ними елементами будівлі та надійне силове з'єдпанелей. нання усіх елементів у монолітну несучу стінову Подібною до попередньої є відома стінова паконструкції будівлі. нель, яка має тіло, що переважно виконане метоОдночасно передбачено, що виготовлення падом пресування із деревинної стружки та зв'язного нелі буде достатньо простим, можливим із викориі має периферійні каркасні елементи, які утворюстання простого поширеного обладнання та пошиють перші жолобчасті пази, розташовані вздовж рених будівельних матеріалів, які мають високі верхнього торця панелі та кожного бічного торця експлуатаційні характеристики. панелі, який пристосований для стикування із відТакож передбачається забезпечити простоту і повідним торцем суміжної панелі. Причому зазнанадійність тимчасового з'єднання стінових панечені перші пази пристосовані для формування лей між собою та з іншими конструктивними елеригелів та колон несучого бетонного каркасу будіментами будівлі у процесі монтажно-будівельних влі. Нижній периферійний каркасний елемент тіла робіт, зокрема за рахунок забезпечення зчеплення панелі утворює другий жолобчастий паз, який розбічних торців панелей між собою. ташований вздовж нижнього торця панелі та присВсе це має дозволити одержати із застосувантосований для зчеплення із відповідним виступом ням стінової панелі за цією корисною моделлю розташованого нижче елемента будівлі: фундамемаксимальну міцність будівлі при високих теплонту, міжповерхового перекриття тощо. У тілі панелі звуко- ізолюючих властивостях будівлі та при мініміж периферійними та внутрішніми (поперечинамальній витраті матеріалів та трудових ресурсів. ми) каркасними елементами утворені порожнини Зазначена задача вирішена тим, що у стіновій (камери), які покращують тепло- звуко- ізолюючі панелі, що пристосована для спорудження стіновластивості панелі. Крім того у розташованій з вих конструкцій із несучим каркасом, який одержабоку внутрішнього простору будівлі бічній стінці ний заповненням бетоном або іншим подібним верхнього жолобчастого пазу утворені вирізи під будівельним матеріалом пустот у стіновій конструкінці бетонних балок збірного перекриття [US кції, яка містить каркасні елементи та з'єднані із 2851873]. На відміну від попередньої ця панель ними внутрішню та зовнішню обшивки, причому краще пристосована для зчеплення її нижніх та верхній торець панелі та кожний бічний торець верхніх частин із відповідними частинами будівлі, панелі, який пристосований для стикування із поякі примикають до них, однак вона не пристосовадібним вертикальним торцем суміжної стінової на для забезпечення швидкого та зручного зчеппанелі, виконані жолобчатими та відповідно прислення бічних торців суміжних панелей у процесі їх тосованими для формування із бетону або іншого монтажу і має усі інші недоліки зазначені стосовно подібного будівельного матеріалу горизонтального попередньої відомої панелі. та вертикальних елементів несучого каркасу стіЗадача корисної моделі полягає в удосконанової конструкції, згідно із корисною моделлю заленні стінової панелі, для того щоб одночасно із значені жолобчаті торці панелі утворені відповідно забезпеченням високих тепло- звуко- ізолюючих верхнім та бічними периферійними каркасними властивостей якнайкраще пристосувати її для елементами, які виконані із металевого жолобчаспорудження стінових конструкцій із каркасом, того профілю або жолобчатого профілю із іншого який одержаний заповненням бетоном або іншим матеріалу, який придатний для армування бетонподібним будівельним матеріалом пустот у стіноних чи інших подібних будівельних конструкцій, вій конструкції. При цьому відповідно до корисної при цьому зазначений жолобчатий профіль має моделі передбачається забезпечити ефективне розташовану з боку центру панелі спинку та дві функціонування навіть тонкостінних каркасних полиці, кожна із яких має першу частину, що розелементів панелі, які утворюють зазначені жолоб 11 19436 12 ташована суміжно спинці, та крайку, що відігнута алу елемента несучого каркасу стінової конструквсередину профілю. ції. Завдяки цьому забезпечується досягнення осУ спинці та/або полицях жолобчатого профілю новного технічного результату, а саме, надійне каркасного елемента, який пристосований для зчеплення із бетоном крайок відкритих жолобчатих формування із бетону або іншого подібного будіпрофілів каркасних елементів та утворення цими вельного матеріалу елемента несучого каркасу крайками та профілем в цілому ефективних армастінової конструкції, виконані поздовжні гофри, які турних елементів бетонного чи подібного йому орієнтовані виступом усередину профілю. несучого каркасу будівлі. У спинці та/або полицях жолобчатого профілю У інших особливих виконаннях стінової панелі каркасного елемента, який пристосований для зазначений основний технічний результат посилюформування із бетону або іншого подібного будіється та доповнюється іншими додатковими технівельного матеріалу елемента несучого каркасу чними результатами так, що задача корисної мостінової конструкції, виконано множину отворів делі вирішується у повному обсязі, що достатньо першого типу пристосованих для того, щоб покрадетально та достовірно показано наведеними далі щувати зчеплення зазначених стінок жолобчатого конкретними прикладами здійснення корисної мопрофілю із бетоном або іншим подібним будівельделі. ним матеріалом. Зокрема, стінова панель включає в себе, щоОтвір першого типу виконаний методом просінайменше, один внутрішній каркасний коробчатий кання стінки жолобчатого профілю та відгинання або трубчатий елемент, який пристосований для частини стінки профілю у зоні отвору всередину формування із бетону або іншого подібного будіпрофілю із формуванням, щонайменше, одного вельного матеріалу вертикального елемента несувиступаючого всередину профілю елемента типу чого каркасу стінової конструкції, розташований ребра, який пристосований для того щоб зчіплюпаралельно бічним периферійним каркасним елеватись із бетоном або іншим подібним будівельментам і внутрішня порожнина якого пристосована ним матеріалом та функціонувати як арматурний для заповнення її текучим бетоном або іншим поелемент відповідної будівельної конструкції. дібним будівельним матеріалом через отвір, що Лінія відгинання зазначеного елемента типу виконаний у спинці жолобчатого профілю верхньоребра розташована вздовж або упоперек жолобго периферійного каркасного елемента. чатого профілю. Ширина А панелі визначається математичною Суміжні отвори першого типу, що розташовані формулою А=(N+1)*L, де N - кількість внутрішніх в одному ряді вздовж жолобчатого профілю, виковертикальних каркасних коробчатих елементів, a L нані відгинанням зазначених виступаючих елемен- відстань між геометричними осями колон несучотів типу ребра у протилежні боки цих отворів. го каркасу стінової конструкції. Зазначені отвори першого типу розташовані у Внутрішній каркасний коробчатий елемент вишаховому порядку. конаний із двох жолобчатих профілів, які ідентичні На зовнішню поверхню стінок жолобчатого або подібні жолобчатим профілям верхнього та профілю, щонайменше, у зоні розташування забічних периферійних каркасних елементів і примизначених отворів першого типу наклеєне ізоляційкають один до одного зазначеними крайками поне покриття, яке герметизує ці отвори. лиць з утворенням цими крайками виступаючих На спинці та/або полиці жолобчатого профілю всередину коробчатого елемента збірних ребер. виконано, щонайменше, один гофр першого типу, Ширина відігнутих усередину жолобчатого який орієнтований виступом всередину профілю, і профілю зазначених крайок полиць вибрана в мепристосований для підвищення жорсткості відпожах 10-50мм, але не більше 0,3 від ширини жоловідної стінки. бчатого профілю по спинці. На спинці та/або полиці жолобчатого профілю Жолобчатий профіль каркасного елемента, виконано, щонайменше, один поздовжній гофр який пристосований для формування із бетону або другого типу, який орієнтований виступом всереіншого подібного будівельного матеріалу елемендину профілю, і пристосований для утворення на та несучого каркасу стінової конструкції, виготоввідповідній стінці профілю зовнішньої западини, лений методом холодної прокатки із листа оцинкощо пристосована для заповнення її текучим бетованої сталі. ном або іншим подібним будівельним матеріалом Товщина листа оцинкованої сталі складає 0,5через множину отворів першого типу, які виконані 1,0мм. у тій частині стінки гофра, що є його вершиною. Зазначені крайки полиць разом із їх першими Висота гофра другого типу або відповідно гличастинами утворюють L-подібний елемент попебина западина вибрана у межах 5-20мм. речного перерізу жолобчатого профілю каркасного На зовнішню поверхню стінки жолобчатого елемента, який пристосований для формування із профілю, наклеєне ізоляційне покриття, яке гермебетону або іншого подібного будівельного матерітизує зовнішню западину, що утворена гофром алу елемента несучого каркасу стінової конструдругого типу. кції. На спинці жолобчастого профілю виконаний Зазначені крайки полиць разом із їх першими поздовжній гофр третього типу, який орієнтований частинами утворюють J-подібний елемент поперевиступом всередину профілю, і пристосований для чного перерізу жолобчатого профілю каркасного надання внутрішній порожнині профілю, суттєво Пелемента, який пристосований для формування із подібної форми. бетону або іншого подібного будівельного матері 13 19436 14 Відношення висоти цього гофра до ширини перпендикулярно спинкам бічних периферійних жолобчатого профілю по полиці вибирають у мекаркасних елементів. жах 0,4-0,85. Зазначені пластинчасті елементи виконані у Відношення ширини жолобчатого профілю по вигляді кінцевих частин спинки нижнього каркаснополиці до його ширини по спинці вибирають у мего периферійного елемента, який виконаний із Пжах від 1:2 до 1:1. подібного профілю та з'єднаний своїми кінцями із Панель включає у себе шар тепло- та/або звунижніми кінцями бічних периферійних каркасних ко- ізоляційного матеріалу, який заповнює, по суті, елементів. увесь простір зазору між поверхнями внутрішньої На верхній частині одного бічного периферійта зовнішньої обшивок, що не заповнений каркасного каркасного елемента виконаний перший засіб ними елементами, або частину цього зазору, що зчеплення, який пристосований для зчеплення із прилягає до одної із обшивок, або розташована в другим засобом зчеплення, що виконаний на верцентрі зазору між обшивками. хній частині другого бічного периферійного каркаНа зовнішню поверхню спинки профілю каркасного елемента, при цьому зазначені засоби зчепсного елемента, який пристосований для формулення пристосовані для того, щоб у зчепленому вання із бетону або іншого подібного будівельного стані не допускати переміщення першого засобу матеріалу елемента несучого каркасу стінової відносно другого засобу зчеплення, щонайменше, конструкції, наклеєне ізоляційне покриття, яке геу першому горизонтальному напрямку, який перрметизує отвори, що виконані у частині спинки, яка пендикулярний поверхні обшивок панелі. межує із тепло- та/або звуко- ізоляційним матеріЗазначені засоби зчеплення пристосовані для алом. того, щоб у зчепленому стані не допускати переПо суті, увесь простір зазору між поверхнями міщення першого засобу відносно другого засобу внутрішньої та зовнішньої обшивок, що не заповзчеплення у другому горизонтальному напрямку, нений каркасними елементами, або, щонайменше який перпендикулярний першому горизонтальному одна частина цього зазору, що прилягає до одної напрямку. із обшивок, представляє із себе порожню камеру, Корисна модель пояснена кресленнями, на яка пристосована для заповнення її текучим бетояких на Фіг.1 зображена глуха рядова стінова паном або іншим подібним будівельним матеріалом, нель, фронтальний вигляд; Фіг.2 - каркас глухої щонайменше, через один отвір другого типу, який рядової стінової панелі, фронтальний вигляд; Фіг.3 виконаний у спинці профілю верхнього та/або ін- розріз 1-1 на Фіг.1; Фіг.4 - розріз 2-2 на Фіг.1; шого каркасного елемента, який пристосований Фіг.5, 7, 10 - верхня частина каркасу стінової панедля формування із бетону або іншого подібного лі, аксонометричне зображення; Фіг.6 - нижня часбудівельного матеріалу елемента несучого каркатина каркасу стінової панелі, аксонометричне зосу стінової конструкції. браження; Фіг.8, 9 - двохкамерна стінова панель у У спинці профілю верхнього та/або іншого каррозрізі; Фіг.11 - каркас стінової панелі із проміжною касного елемента, який пристосований для форстійкою, аксонометричне зображення; Фіг.12 - рямування із бетону або іншого подібного будівельдова стінова панель із віконним отвором, фронтаного матеріалу елемента несучого каркасу стінової льний вигляд; Фіг.13-18 - варіанти виконання проконструкції, виконано більше одного отвору другофілю для верхнього ригелю або бічних стійок; го типу. Фіг.19-21 - варіант виконання трьохкамерної стіноОтвір другого типу виконаний методом просівої панелі; Фіг.22-26 - варіант виконання стінової кання спинки профілю та відгинання частини спинпанелі. ки профілю у зоні отвору всередину профілю із Стінова панель за цією корисною моделлю формуванням, щонайменше, одного виступаючого може бути виконана, наприклад, у вигляді рядової всередину профілю елемента типу ребра, який І-подібної (якщо розглядати горизонтальний перепристосований для того щоб зчіплюватись із беторіз панелі) стінової панелі, яка пристосована для ном або іншим подібним будівельним матеріалом того, щоб утворювати прямолінійні частини стінота функціонувати як арматурний елемент відповівих конструкцій шляхом встановлення в один ряд дної будівельної конструкції. із подібними панелями і стикування із ними двома Зазначений виступаючий всередину профілю своїми бічними торцями, і може виконуватись глуелемент типу ребра, який виконаний при утворенні хою або із, щонайменше, одним отвором для оботвору другого типу на спинці каркасного елеменлаштування вікна, дверей чи іншої пройми в стінота, що пристосований для формування із бетону вій конструкції. або іншого подібного будівельного матеріалу верІ-подібна форма стінової панелі за цією користикального елемента несучого каркасу стінової ною моделлю не є критично важливою, а вибрана конструкції, пристосований для того, щоб направдля подальшого детального опису, як найбільш ляти частину потоку бетону, який рухається зверху поширена, проста і достатня для того, щоб ясно вниз внутрішньою порожниною каркасного елемепродемонструвати корисну модель. Спеціаліст на нта, у відповідний отвір другого типу та сприяти підставі цього опису зможе виконати стінову папереміщенню бетону через цей отвір. нель за цією корисною моделлю більш складної Нижні торці бічних периферійних каркасних просторової форми, наприклад, у вигляді спеціаелементів перекриті пластинчастими елементами, льної L-подібної, Т-подібної та Х-подібної (якщо які пристосовані для утворення з'єднання панелі із розглядати горизонтальний переріз панелі) стінорозташованою під нею частиною будівлі. вої панелі, яка може застосовуватись для споруУ зазначених пластинчастих елементах викодження відповідно місця примикання стін у кутовій нані видовжені отвори або пази, які орієнтовані частині стінової конструкції або місця примикання 15 19436 16 стіни або двох стін до середньої частини іншої У досить простому в технологічному аспекті та стіни. вигідному в економічному аспекті виконанні проУ будь-якому виконанні (І-подібному, Lфіль 9 виготовлений методом холодної прокатки із подібному, Т-подібному та X-подібному) критично листа оцинкованої сталі, товщина якого складає, важливим для цієї корисної моделі є те, що верхяк правило 0,5-1,0мм, а за потреби і більше. Одній та усі бічні торці стінової панелі, які пристосонак, у інших виконаннях профіль може бути виковані для того, щоб стикуватись із відповідними наний із інших матеріалів, які придатні для армуторцями суміжних стінових панелей, були пристовання бетонних чи інших подібних будівельних совані також для утворення ригелів та колон несуконструкцій, наприклад, із полімерного армованого чого каркасу будівлі. матеріалу, зокрема армованого скловолокном або Рядова глуха стінова панель 1, яка показана металевою сіткою. на Фіг.1 та 2, включає в себе каркас 2 і внутрішню Вузли з'єднання кінців верхнього ригелю 6 із 3 та зовнішню 4 обшивки (для панелі 1 зовнішньої кінцями бічних стійок 7, 8 виконують таким чином, стіни, а у випадку, якщо панель 1 призначена для щоб забезпечити поєднання прямолінійних внутзведення внутрішніх перегородок, обидві обшивки рішніх порожнин 11 профілів 9 ригелю 6 та бічних 3, 4 є внутрішніми). Обшивки 3, 4 прикріплені до стійок 7, 8 в одну спільну П-подібну внутрішню каркасу 2 за допомогою приклеювання та/або кріформувальну порожнину 11 формувальнопильних деталей 5, наприклад, самонарізаючих арматурного елемента 10. Це в першому варіанті гвинтів (саморізів), шурупів чи будь-яких інших, які може бути здійснене шляхом відповідного фігурнозастосовуються, зокрема, для кріплення обшивки го розрізання кінців ригелю 6 та стійок 7, 8 із відгидо металевих або інших профілів та/або дерев'янанням певних елементів 16 (наприклад, спинки них брусків. Внутрішня 3 та зовнішня 4 обшивки 12 ригелю 6) та певних елементів 17 (наприклад, можуть бути виконані із будь-якого листового маспинки 12 стійок 7, 8) профілів 9 і з'єднання цих теріалу, який використовується для виготовлення елементів 16, 17 із відповідними кінцевими частиподібних будівельних елементів. Наприклад, у нами, наприклад, полиць 13 стійок 7, 8 та спинки кращому варіанті виконання панелі внутрішня об12 ригелю 6 (Фіг.5) будь-яким відомим способом, шивка 3 виконана із водостійкого гіпсокартонного наприклад, саморізами, шурупами, заклепками, або гіпсоволокнистого листа, а зовнішня обшивка висіканням отворів із відгинанням всередину, кон4 - із водостійкої фанери. тактним зварюванням тощо. У другому варіанті Каркас 2 (Фіг.2) рядової панелі 1 включає в сеприлеглі частини ригелю 6 і стійки 7, 8 можуть бути бе верхній розташований по верхньому торці павиконані із одного профілю 9, полиці 13, якого рознелі периферійний каркасний елемент - ригель 6 різають, а спинку 12 у місті розрізу згинають під та два бічні розташовані по правому та лівому бічвідповідним кутом 90°. При цьому полиці 13 ригеним торцям панелі периферійних каркасних елелю 6 і стійки 7, 8, за потреби, можуть бути з'єднані менти - стійки 7, 8. Периферійні каркасні елементи додатковими накладками із застосуванням зазна- ригель 6 та стійки 7, 8 виконані із ідентичного чених вище типів з'єднань та кріплень (на кресжолобчатого профілю 9 та утворюють П-подібний леннях не показано). периферійний каркасний елемент 10, який власне Каркас 2 включає в себе також нижній периутворює верхній та бічні торці панелі 1. Елемент ферійний каркасний елемент - нижню поперечину 10 є елементом, який крім звичного призначення 18 та внутрішні каркасні елементи - внутрішні побути конструктивною частиною каркасу 2 стінової перечини 19, кінці яких з'єднані із стійками 7, 8. панелі 1, додатково функціонально призначений Внутрішні поперечини 19 є не обов'язковим консдля того, щоб бути формою, пристосованою для труктивним елементом каркасу 2 і можуть бути утворення бетонного чи іншого подібного несучого відсутніми у певних виконаннях панелі. Поперечикаркасу будівлі, та для того, щоб бути арматурним ни 18, 19 можуть бути виконані із дерев'яних доелементом зазначеного каркасу будівлі. З огляду шок (Фіг.3, 5) або брусків (Фіг.7), металевих чи інна це, в подальшому описі до елемента 10 або ших профілів. Зокрема, для поперечин 18, 19 іншого подібного йому за призначенням елемента може бути використаний профіль напрямний (ПН) може застосовуватись термін - "формувальноКНАУФ (KNAUF) по ТУ 1121-004-04001508-2003 арматурний елемент (10) каркасу (2) стінової па(наприклад, ПН 100/40 із розмірами січення нелі (1)". З іншого погляду верхній ригель 6, бічні 100х40х0,6мм), який використовують для облашстійки 7, 8 та, власне, також утворений ними елетування каркасів під гіпсокартонні чи гіпсоволоконмент 10 є конструктивними елементами каркасу, ні конструкції [http://www.knauf-tula.ru/proякі утворюють відповідні торці панелі 1. Жолобчаduct/info/l3139.pdf] або інший П-подібний гнутий тий профіль 9 П-подібного формувальнометалевий профіль. На Фіг.6 показано виконання арматурного елемента 10 каркасу 2 панелі 1 рознижньої поперечини 18 із гнутого швелера 20 (типу ташований так, що внутрішня порожнина 11 пропрофілю напрямного КНАУФ ПН 100/40), що має філю 9 відкрита із зовнішнього боку відповідних спинку 21 та полиці 22. При цьому співвідношення торців панелі 1. Профіль 9 має спинку 12, розтависот профілів 9, 20 та тип з'єднання кінців попешовану з боку центру панелі, та дві полиці 13, які речини 18 із кінцями стійок 7, 8 вибирають аналомають перші частини 14, що розташовані суміжно і гічно тому, як це прийнято для профілів стійкових перпендикулярно стінці 12 та паралельно обшивКНАУФ ПС 100/50 та профілів напрямних КНАУФ кам 3, 4, та другі частини - крайки 15, що відігнуті у ПН 100/40. У цьому виконанні нижні торці бічних напрямку одна до одної, тобто у напрямку всерестійок 7, 8 перекриті пластинчастими елементами, дину профілю 9. тобто кінцевими частинами спинки 21 поперечини 18, які пристосовані для утворення з'єднання па 17 19436 18 нелі із розташованою під нею частиною будівлі. В певних профілів, відповідний розмір поперечного зазначених кінцевих частинах спинки 21 попересічення яких суттєво менший відстані між обшивчини 18, які розташовані у зоні торців внутрішніх ками 3, 4. При цьому поперечини 19 почергово порожнин 11 стійок 7, 8, можуть бути виконані пази розміщені то з боку внутрішньої обшивки 3, то з 23 або видовжені отвори, які утворені методом боку зовнішньої обшивки 4 (Фіг.7). У інших виковирубування (Фіг.7) або висікання із відгинанням наннях поперечини 19 можуть бути виконані, навідповідних частин стінки спинки всередину проприклад, із дерев'яних дошок 34, ширина яких відфілю. В останньому випадку буде забезпечено повідає відстані між обшивками 3, 4. При цьому в підвищення жорсткості кінцевих частин спинки 12 поперечинах 19 виконані отвори, що пристосовані та армування утвореними ребрами, наприклад, для заповнення через них усього внутрішнього бетону яким заповнюється порожнина 11 при звепростору 30 бетоном в напрямку зверху до самого денні будівлі. Пази (видовжені отвори) 23, які орієнизу. нтовані перпендикулярно спинкам 12 бічних стійок У одному із виконань стінова панель 1 викона7, 8 і призначені для введення в них стрижня елена двокамерною так, як це показано на Фіг.8, і має мента кріплення стінової панелі 1 до розташованої діафрагму (мембрану, перегородку) 35, яка розтапід нею будівельної конструкції (фундаментної шована паралельно обшивкам 3, 4 і поділяє просплити, ригелю бетонного каркасу будівлі тощо). тір 30 на дві камери - внутрішню 36, яка розташоДля підвищення тепло- та звукозахисних власвана з боку внутрішньої обшивки 3, та зовнішню тивостей панелі 1, вирівнювання нерівностей і 37, яка розташована з боку зовнішньої обшивки 4. покращення герметизації відповідних зазорів на Зазначена діафрагма 35 може бути виконана із зовнішні поверхні 24, 25 полиць 13, 22 ригелю 6, будь-якого листового матеріалу, який має потрібні нижньої поперечини 18 та стійок 7, 8, які обернені технічні властивості, наприклад, гіпсокартонний чи до відповідних внутрішніх поверхонь, щонайменгіпсоволокнистий лист; фанера; полімерна плівка, ше, внутрішньої обшивки 3, а також зовнішню позокрема армована; сітка, зокрема, металева; скловерхню спинки 21 поперечини 18 (тобто нижню тканина тощо. Поперечина 19 може бути виконана невидиму на Фіг.6 поверхню спинки 21) можуть із одного дерев'яного бруска 38, або збірною із бути наклеєні вібро- звуко- теплоізолюючі та ущідвох дерев'яних брусків 38 чи одного дерев'яного льнюючі прокладки 27 (подібно тому, як це показабруска 38, та скріплених із ним, наприклад двох но на Фіг.9), які можуть бути виконані із ущільнююдерев'яних брусків 39, між оберненими один до чої стрічки, наприклад, подібної тій, яку одного торцями яких є простір, що є отвором, який використовують при облаштуванні перегородок із пристосований для заповнення через них усієї КНАУФ-листів камери 37 бетоном в напрямку зверху до самого [http://www.sibdom.ru/article.php?id=40&pan:=19&pa низу. У різних виконаннях обидві камери 36, 37 ge=0&pp=20&refer=/article_browse.php]. На зовнішможуть бути незаповненими жодним матеріалом, ні поверхні 26, які обернені до відповідних внутріабо одна із камер, наприклад, внутрішня 36 може шніх поверхонь облицювань 3, 4 можуть бути набути заповнена тепло- звукоізолюючим матеріаклеєні вібро- звуко- тепло- ізолюючі прокладки 28 лом 31, а зовнішня 37 або є незаповненою і зали(подібно тому, як це показано на Фіг.9) із тієї ж шається незаповненою, або є незаповненою, але ущільнюючої стрічки. Звичайно, що може бути випристосована для подальшого заповнення бетокористана будь-яка інша стрічка, яка має потрібні ном у процесі спорудження будівлі. Очевидно, що технічні властивості. за потреби можливі й інші комбінації, наприклад У першому випадку стінова панель може бути внутрішня камера 36 є незаповненою і залишаєтьвиконана однокамерною так, як це показано на ся незаповненою, а зовнішня 37 є незаповненою, Фіг.3, 4, 5, 6, 7 і мати одну камеру 29, яка включає але пристосована для подальшого заповнення увесь простір 30 зазору між внутрішньою 3 та зовбетоном у процесі спорудження будівлі. У разі, нішньою 4 обшивками. якщо внутрішня камера 36 заповнена тепло- звукоПростір 30 (зокрема камера 29) зазору між ізоляційним матеріалом, який не суттєво не погірвнутрішньою 3 та зовнішньою 4 обшивками, який шує свої технічні властивостей при контакті із рідне заповнений каркасними елементами 6, 7, 8, 18, ким бетоном або іншим подібним матеріалом у 19 може бути повністю заповнений тепло- звукопроцесі заповнення цим матеріалом зовнішньої ізолюючим матеріалом 31, наприклад, прошивникамери 37, то діафрагма 35 може бути відсутньою. ми матами із базальтового волокна. У інших викоТакими матеріалами є, наприклад, напівжорсткі наннях увесь внутрішній простір 30 може бути пусабо жорсткі мінераловатні плити (зокрема, торготим і не заповнюватись жодним матеріалом. вих марок "URSA", "ISOVER", "ИЗОТЕК"), пінополіОднак, деякі стінові панелі 1 можуть бути пристирол тощо. стосовані для заповнення усього зазначеного внуНа Фіг.9 показаний другий варіант виконання трішнього простору 30 бетоном або іншим подібдвокамерної стінової панелі 1, який відрізняється ним будівельним матеріалом у процесі тим, що П-подібний формувально-арматурний спорудження будівлі з метою підвищення несучої елемент 10 каркасу 2 виконаний із Е-подібного здатності її каркасу. У цьому випадку у спинці 12 збірного жолобчатого профілю 40, який утворений верхнього ригелю 6 каркасу 2 панелі 1 виконують, із двох жолобчатих профілів 9, спинки 12 яких розщонайменше один отвір 32 (другого типу), який ташовані в одній площині і фактично утворюють сполучає внутрішню порожнину 11 ригелю 6 із спинку зазначеного Е-подібного збірного жолобчавнутрішнім простором 30 та пристосований для того профілю 40. Обернені одна до одної внутрішзаповнення останнього бетоном. Внутрішні попені полиці 41 профілів 9 можуть бути скріплені між речини 19 виконані із дерев'яних брусків 33 або собою будь-яким відомим способом, але краще, 19 19436 20 якщо між зазначеними полицями 41 розміщені відігнуті під гострим кутом до стінки спинки 12. При вібро- звуко- теплоізолююча та ущільнюючі продостатньо великих розмірах ребер 57 для того, кладки 42, виконані із відповідної стрічки 43. Стрічщоб вони суттєво не заважали заповненню бетока 43 може бути виконана самоклейкою, наприном порожнини 11, у них виконують отвори 59. клад, із мікропористого полімерного матеріалу Отвори 56 і відповідно ребра 57 подібно до отвору типу гуми. У такому разі полиці 41 профілів 9 з'єд32 можуть бути прямокутними або в іншому разі, нані між собою шляхом склеювання без викорисяк це показано на Фіг.7 із суттєво округленою вертання інших засобів, наприклад шурупів, однак хньою частиною 60 отвору 56 і відповідною їй кінкріплення за допомогою шурупів не виключається. цевою частиною ребра 57. Між зовнішніми полицями 44, 20 профілів 9, 20 та Якщо, бетон або інший будівельний матеріал, оберненими до них поверхнями внутрішньої общо твердіє, яким будуть заповнюватись порожнишивки 3, розташовані вібро- звуко- теплоізолюючі на 11 або камери 29, 37, не буде містити крупних та, за необхідності, ущільнюючі прокладки 27, які фракцій і буде достатньо текучим, отвори 32, 49, можуть бути виконані із тієї ж стрічки 43. Між від51, 56 (другого типу) можуть мати відносно невеповідними поверхнями 26 дерев'яних дошок 34 ликі розміри. У цьому разі, наприклад, у спинці 12 (використаних замість брусків 38) проміжних попепрофілю 9 замість отворів 56 аналогічним меторечин 19 та оберненими до них поверхнями внутдом (висіканням із відгинанням всередину профірішнього облицювання З та діафрагми 35 розмілю 9) виконують множину видовжених отворів 61 щені вібро- звуко- теплоізолюючі прокладки 28, які (першого типу) із утворенням виступаючих всереможуть бути виконані із тієї ж стрічки 43. За необдину профілю 9 елементів - ребер 62 (Фіг.10). хідності, між зовнішніми полицями 44, 20 профілів Отвори 61 розташовані у декілька поздовжніх ря9, 20 та оберненими до них поверхнями зовнішдів (тобто вздовж профілю 9) та зі зміщенням суньої обшивки 4, розташовані ущільнюючі прокладміжних отворів (у "шаховому порядку"). Хоч це і не ки 45, які можуть бути виконані із тієї ж стрічки 43. показано на Фіг.10, однак у деяких випадках може Одна із камер, наприклад, внутрішня 36 заповнена бути корисним, якщо у полицях 13 профілів 9 (натепло- звукоізолюючим матеріалом 31, а зовнішня приклад, у їх перших частинах 14 та, за потреби, в 37 є незаповненою, але пристосована для подакрайках 15), виконані отвори, подібні до отворів 61 льшого заповнення бетоном у процесі спорудженіз ребрами 62. Отвори 61 першого типу не признаня будівлі. У зовнішній камері 37 суміжно відповідчені для відносно вільного проходження через них ним поверхням діафрагми 35 та зовнішньої суттєвої кількості бетону, а тому можуть мати знаобшивки 4 розміщені армувальні сітки 46, із будь чно менші розміри ніж отвори другого типу (32, 49, якого матеріалу та будь якої конструкції які засто51, 56). Отвори 61 (першого типу) пристосовані совуються для армування бетонних чи інших подідля того, щоб посилити зчеплення стінок профілю бних конструкцій, наприклад, металеві, скловолок9 із бетоном, а також для того, щоб за рахунок нисті тощо. Поперечина 19 може бути виконана ребер 62 армувати певний шар бетону, подібно до збірною із дерев'яної дошки 34, розташованої у такого армуючого матеріалу, як металева фібра. внутрішній камері 36, та гнутого металевого проЛінії відгинання 63 ребер 62 можуть розташовувафілю 47 типу швелера у спинці 48, якого є отвори тись упоперек (показано на Фіг.10) або вздовж 49, які у кращому варіанті виконані методом висіпрофілю 9 (тобто вертикально для стійок 7, 8 і кання із відгинанням ребра 50 всередину профілю горизонтально для ригелю 6, на Фіг.10 не показа47. Подібно отворам 49 виконані отвори 51 (другоно). Лінії відгинання 63 ребер 62 можуть розташого типу) з утворенням ребер 52. Ці отвори 51 (друвуватись також під різними кутами до напрямку гого типу) виконані у спинці 12 одного розташовавздовж профілю 9 у межах 0°-90° кутових градусів, ного навпроти зовнішньої камери 37 профілю 9 Пзокрема з утворенням різних малюнків розташуподібного формувально-арматурного елемента 10 вання ребер, наприклад шевронного типу (тобто із (верхнього ригелю 6 та бічних стійок 7, 8). Множиутворенням V-подібних реберних структур). на зазначених отворів 49, 51 забезпечує заповВисоту "В" (Фіг.1) стінової панелі 1 вибирають нення бетоном зовнішньої камери 37 у процесі відповідно висоті поверху будівлі. Товщину "Н" зведення будівлі у напрямку від верхнього торця (Фіг.3) - вибирають відповідно із призначенням панелі 1 до нижнього та у напрямках від бічних панелі 1 та необхідних будівельних технічних влаторців до центру панелі 1. Множина зазначених стивостей за відомими методами. Ширина "А" ребер 50, 52 покращує армування відповідних бе(Фіг.1, 11) стінової панелі 1 повинна бути кратною тонних конструкцій. Лінії відгинання 55, 56 відповівідстані "L" між осями колон несучого каркасу будно ребер 50, 52 у виконанні за Фіг.9 розташована дівлі, тобто А=n*L, де n=1, 2... - показник кратності. вздовж профілю 47 або 9. У інших виконаннях На Фіг.1-10 представлені креслення варіантів виотвори 49, 51 можуть виконуватись штампуванням конання панелі 1 при n=1 і А=L, тобто ці панелі 1 із повним видаленням відповідної частини стінки пристосовані для того, щоб при зведенні будівлі спинок 48, 12 без утворення ребер 50, 52. колони несучого каркасу будівлі утворювались по Показані на Фіг.7 отвори 56 (другого типу) вивертикальним стикам між панелями 1. Однак, у конані у спинці 12 профілю 9, зокрема, бічних стідеяких випадках буде більш зручним збільшити йок 7, 8 методом висікання із відгинанням ребра ширину "А" стінової панелі, облаштувавши її кар57 всередину профілю 9. Якщо лінія відгинання 58 кас 64, щонайменше, одним внутрішнім каркасним ребра 57 буде розташована упоперек профілю 9, коробчатим або трубчатим елементом - стійкою то ребра 57 забезпечуватимуть направлення бе65, розташованою між бічними стійками 7, 8 паратону у напрямку всередину камери 29 внутрішньолельно останнім і пристосованою для заповнення го простору 30, особливо якщо ребра 57 будуть її порожнини 66 бетоном через отвір 67, виконаний 21 19436 22 у спинці 12 верхнього ригелю 6 (Фіг.11). Кількість бетоном та зазначеними стінками та для забезпе"N" зазначених внутрішніх стійок 65 може бути чення сполучення між певними порожнинами (кабільше одної. Ширина А панелі визначається мамерами) каркасу з метою заповнення бетоном. тематичною формулою А=(N+1)*L, де N - кількість Якщо у деяких випадках покращення зчеплення є внутрішніх вертикальних каркасних коробчатих бажаним, а походження рідкого бетону через заелементів, а L - відстань між геометричними осями значені отвори 51, 56, 61 в процесі формування колон несучого каркасу стінової конструкції. несучого каркасу будівлі -небажано, ці отвори моКонструктивно внутрішні стійки 65 можуть вижливо виконати достатньо малих розмірів та/або конуватись по різному, наприклад, подібно тому, перекрити певними конструктивними елементами як це відомо із рівня техніки [US 4098042]. Зазнапанелі 1, наприклад, шляхом наклеювання на відчену проміжну стійку можна виконати із одного повідні поверхні стінок формувально-арматурних будь-якого відомого замкнутого профілю, наприелементів 10, 69 ущільнювального покриття, викоклад, із труби, металевого гнутозварного профілю, наного, зокрема із самоклейких (липких) стрічок на або, наприклад, двох (або чотирьох встановлених паперовій чи полімерній основі, наприклад поліподібно тому, як це показано на Фіг.9 для Пмерних стрічок, які застосовуються для антикороподібного формувально-арматурного елемента зійного захисту підземних трубопроводів тощо. 10) відкритих жолобчатих профілів. Для цього Покриваючи зовнішні поверхні стінок формувалькраще використати профілі 9, які встановлюють з но-арматурних елементів 10, 69, які не занурюутворенням замкнутого профілю, тобто так, що ються у бетон при формуванні несучого каркасу другі відігнуті всередину профілю крайки 15 побудівлі, за допомогою полімерних самоклейких лиць 13 обох профілів 9 обернені одна до одної. стрічок, що застосовуються для антикорозійного При цьому колона несучого каркасу будівлі, яка захисту, зокрема, підземних трубопроводів, можна утворюється за допомогою проміжної стійки 65, застосовувати металеві профілі 9, що виконані із конструктивно подібна до колони, яка утворюється не оцинкованої жесті. двома бічними стійками 7, 8 суміжних стінових На Фіг.12 показана рядова І-подібна стінова панелей 1. Як видно із Фіг.11 крайки 15 полиць 13 панель 70 із отвором 71 для облаштування вікна. двох профілів 9 утворюють посилені арматурні По контуру віконний отвір огороджений вертикальелементи у вигляді ребер 68, які виступають всеними 72 та горизонтальними 73 елементами, виредину порожнини 66 (11), а тому після заповненконаними, наприклад, із дерев'яних дошок, та приня її бетоном будуть занурені в бетон і після його стосованими для встановлення віконної коробки. У твердіння, по-перше, зможуть достатньо ефективвсьому іншому конструкція панелі 70 подібна до но функціонувати власне як елементи арматури конструкції глухої панелі 1, звичайно за винятком колони несучого каркасу будівлі, а, по-друге, зануменшої кількості проміжних поперечин 19 або їх рювання цих ребер 68 (власне крайок 15 полиць відсутності взагалі. 13) в бетон колони, що затвердів, забезпечую наУ одному із можливих виконань профілю 9 дійне з'єднання обох профілів 9 проміжної стійки крайки 15 полиць 13 виконані плоскими та розта65 між собою з утворенням замкнутого коробчатошовані паралельно стінці 12 профілю 9 так, що го профілю, із посиленими внутрішніми ребрами крайка 15 полиці 13 разом із її першою частиною 68, який буде мати суттєво вищу міцність від прос14 утворюють L-подібний елемент поперечного то складених докупи двох відкритих профілів 9. перерізу жолобчатого профілю 9. З'єднання профілів 9 проміжної стійки 65 із профіУ іншому виконанні жолобчатого профілю 9 лем 9 верхнього ригелю 6 та профілем 20 нижньої крайка 15 полиці 13 разом із її першою частиною поперечини 18 може виконуватись будь-яким ві14 утворюють J-подібний елемент поперечного домим спеціалістам способом. Причому у спинці перерізу жолобчатого профілю. 21 нижньої поперечини навпроти нижнього торця При виготовленні стінових панелей (1, 70) за кожної проміжної стійки 65 бажано виконати видоцією корисною моделлю як профіль 9 можуть завжений отвір (на Фіг.11 не показаний), подібний стосовуватись, наприклад, холодногнуті металеві видовженим пазам 23 (Фіг.6). Ці видовжені отвори профілі, які натепер виготовляються різними підпподібно пазам 23 призначені для стрижня елеменриємствами та застосовуються у будівництві. Зокта кріплення відповідної колони до розташованої рема, як профіль 9 може бути використаний стінопід нею будівельної конструкції (фундаментної вий стійковий профіль (ПС) КНАУФ (KNAUF) по ТУ плити, ригелю бетонного каркасу будівлі тощо). 1121-004-04001508-2003 (зокрема ПС 100/50 із Причому зазначені отвори можуть бути виконані розмірами січення 100х50х0,6мм), який використобільш широкими та довгими ніж пази 23, Як видно вують для облаштування каркасів під гіпсокартонні із наведеного вище опису та Фіг.11 каркас 64 має чи гіпсоволоконні конструкції [http://www.knaufЕ-подібний жолобчато-коробчатий формувальноtula.ru/product/info/l3139.pdf] або інший профіль арматурний елемент 69, який є аналогом раніше відповідної конструкції наприклад, профілі фірми описаного жолобчатого П-подібного формувально"AULIS LUNDELL OY", [див. арматурного елемента 10 і який включає в себе http://www.architector.ru/spr/peregorodki/images/6_3. верхній ригель 6, бічні стійки 7, 8 і проміжну стійку jpg], або профілі, що пропонуються для продажу в 65. В стінках (спинці 12 та полицях 13) проміжної інформаційному каталозі "Из Златоуста", [див. стійки 65, як і в стінках інших конструктивних елеhttp://www.fromzlatoust.ru/catalog/mk_prof3.htm]. ментів (6, 7, 8) формувально-арматурного елеменОднак, усім зазначеним профілям, що присутні на та 69, за необхідності можуть виконуватись описаринку і за своїми розмірами придатні для застосуні раніше отвори першого та другого типів (51, 56, вання згідно із цією корисною моделлю, властивий 61), які призначені для покращення зчеплення між той недолік, що ширина "е" (позначення розміру 23 19436 24 див. на Фіг.17) відігнутої всередину профілю крайотворів, а ряд отворів 75 відрізняється тим, що ки (15) полиці (13) практично не перевищує 6мм. відповідні ребра 78 відігнуті в один бік отворів. Це пояснюється тим, що зазначені L-, С- або JПризначення зазначених отворів та ребер було подібні крайки (15) полиць (13) відомих профілів пояснено раніше стосовно отворів 51 та ребер 52. призначені виключно для підвищення жорсткості На Фіг.15 показаний варіант виконання не полиць (13), а тому збільшувати ширину є недоціперфорованого профілю 9 із J-подібною крайкою льно. Зовсім інша ситуація складається в аспекті полиці 13 із співвідношенням b:а близьким до 1:2. даної корисної моделі, коли відігнуті всередину На Фіг.16 показаний варіант виконання не профілю крайки (15) полиці (13) виконують нові перфорованого профілю 9 із J-подібною крайкою додаткові функції і виникає технічна доцільність полиці 13 із співвідношенням b:а близьким до 1:1. збільшити ширину "е" відігнутих всередину профіЦей варіант виконання відрізняється тим, що на лю крайок (15) полиць (13) понад значення, які спинці 12 та полицях 13 виконано, наприклад, по спеціалісти вибирають виходячи із зазначеного одному розташованому вздовж профілю 9 гофру вище звичного погляду. В аспекті даної корисної 79 (першого типу), який утворений деформуванмоделі ширину "е" відігнутих всередину профілю 9 ням стінки профілі в його середину. Висоту "h" крайок 15 полиць 13 необхідно вибирати виходячи гофру 79 вибирають у межах 2-10мм, в залежності з наступного. Складені одна до одної крайки 15 від його ширини і кількості гофрів. Наявність, подіполиць 13 двох профілів 9 утворюють посилені бних гофрів на стінці профілю 9 бажана, оскільки арматурні елементи у вигляді ребер 68, які вистувони посилюють стінку і покращують зчеплення пають всередину порожнини 66 (11), а тому після стінки із бетоном. Однак, особливо корисними гозаповнення її бетоном будуть занурені в бетон і фри стають у разі перфорації їх стінок, зокрема, після його твердіння, по-перше, повинні мати досстінки 80, що є вершиною гофра, про, що буде татні розміри, щоб ефективно функціонувати влапояснено далі. сне, як елементи арматури колони несучого каркаНа Фіг.17 показаний варіант виконання перфосу будівлі. По-друге, занурювання цих ребер 68 рованого профілю 9, який подібний до варіанту за (власне крайок 15 полиць 13) в бетон колони, що Фіг.13, 14, але відрізняється тим, що посередині затвердів, повинне забезпечувати надійне з'єдспинки 12 замість ряду отворів 74 виконаний віднання обох профілів 9 з утворенням, по суті, заносно високий (глибокий) П-подібний гофр 81 (тремкнутого коробчатого профілю, із посиленими внутього типу). Відношення висоти "с" цього гофра до трішніми ребрами 68, який повинен мати суттєво ширини "b" профілю9 по полиці 13 вибирають у вищу міцність від просто складених докупи двох межах 0,4-0,85. Наявність цього гофру 81 (третьовідкритих профілів 9. Виходячи, із таких міркувань го типу) дозволяє отримувати тавровий чи двотавширину "е" крайок 15 полиць 13 бажано вибирати ровий профіль колони або ригелю несучого каркав межах 10-50мм, але, бажано, не більше 0,3 від су будівлі. Якщо цей профіль призначений для ширини "а" профілю 9 по спинці 12 (позначення виготовлення трьохкамерних стінових панелей 82 розмірів див. на Фіг.15, 16, 17), оскільки збільшен(Фіг.19), то у периферійних частинах спинки 12 ня понад це призведе до витрати, наприклад, мевиконують по одному розташованому вздовж проталу без суттєвої користі. філю 9 ряду отворів 83 (другого типу). Ці отвори 83 Важливим є також значення ширини "а" провиконують методом висікання із відгинанням утвофілю 9 по спинці 12 і ширини "b" профілю 9 по порених ребер 84 всередину профілю, наприклад, лиці 12 та співвідношення між цими розмірами під кутом рівним або меншим 90 кутових градусів, (позначення розмірів див. на Фіг.13, 15, 16, 17). зокрема, як показано на Фіг.17, під кутом 60-70 Для формування колон несучого каркасу будівлі із кутових градусів. Отвори 83 за своїм призначенпрактично квадратним поперечним перерізом ням подібні до отворів 51 (Фіг.9). У інших можлиспіввідношення b:а має бути близьким до 1:2 вих виконанням подібні отвори 83, 51 можуть ви(Фіг.16, 17, 18). Однак, якщо необхідно збільшити конуватись вирубуванням і видаленням несучу здатність колон, які заховані у стінову консвідповідної частини стінки профілю без утворення трукцію без збільшення її товщини, співвідношенребер 84, 52. Також можливе виконання будь-яких ня b:а може бути близьким до 1:1 (Фіг.15). Значенотворів, які призначені для покращення зчеплення ня ширини "а" профілю 9 по спинці 12 вибирають стінки профілю із бетоном і утворення арматурних виходячи із необхідної товщини "Н" стінової паструктур, методом висікання із відгинанням стінки нелі. всередину профілю у декількох напрямках з утвоНа Фіг.13, 14 показаний варіант виконання ренням елемента-виступу 85, що подібний трубі перфорованого профілю 9 із L-подібною крайкою (Фіг.18). полиці 13, причому у середній зоні першої частини На Фіг.19 показаний варіант виконання трьох14 полиці 13 виконаний розташований вздовж камерної стінової панелі 82 із застосуванням пропрофілю 9 ряд отворів 74 (першого типу), у крайці філю 9, який подібний до профілю, що зображений 15 - подібний ряд творів 75 (першого типу), у пена Фіг.17, але відрізняється тим, що на стінці 80, риферійних частинах спинки 12 - по одному ряду що є вершиною гофра 81 (третього типу), виконаотворів 74, а в посередині спинки 12 - ряд отворів ний розташований вздовж гофру 81 ряд трубопо74. Ці ряди отворів 74, 75 (першого типу) подібні дібних виступів 85. Середня камера 86 внутрішміж собою і виконані методом просікання (вирубунього простору 30 заповнена достатньо міцним вання) із відгинанням стінки всередину профілю, тепло- звукоізоляційним матеріалом, який не що призводить до утворення ребер 76, 77, 78. втрачає своїх технічних властивостей при контакті Причому ряд отворів 74 відрізняється тим, що відіз рідким бетоном. Камера 86 може бути утворена повідні ребра 76, 77 почергово відігнуті у різні боки плитою 87, наприклад, із пінополістиролу, жорст 25 19436 26 кого базальтоволокнистого матеріалу тощо. Краї клад, квадратний поперечний переріз бетонної плити 87 розташовані в пазах гофрів 81 профілів 9 колони несучого каркасу будівлі утворений відпоригелю 6, стійок 7, 8. Трубоподібні виступи 85 мовідними частинами, які знаходяться в межах внутжуть бути заповнені тепло- звукоізоляційним марішніх порожнин 11 профілів 9 та зовнішніх запатеріалом або так, як це показано на Фіг.19, щодин 100, 101. Гофри 97, які виконані на найменше, у два виступи 85 одної бічної стійки 7 периферійних частинах стінки 99 гофра 96 з огля(розташовані внизу і зверху стійки 7) щільно встаду на наявність отворів 102, призначені для того, влені з'єднувальні елементи 88 типу шпонок, які щоб полегшити правильне орієнтування свердла виконані, дерев'яними, порожнистими із жорсткого при виконанні отворів під шурупи 5 кріплення обполімерного матеріалу, суцільними із мікропорисшивок 3, 4 та полегшити правильне орієнтування того матеріалу тощо. При стикуванні панелей 82 шурупів (саморізів) 5 так, щоб зменшити імовіршпонки 88 входять у порожнини трубоподібних ність попадання свердла або шурупа в один із виступів 85 стійки 8 суміжної панелі 82 і таким чиотворів 102. З метою ущільнювання заповнюваних ном забезпечується швидке і зручне монтажне бетоном западин 100, 101 на відповідні зовнішні з'єднання панелей 82 у стінову конструкцію. Внутповерхні профілів 9 наклеюють полімерну липку рішня 89 та зовнішня 90 камери панелі 82, що розстрічку 103. ташовані суміжно відповідно внутрішній 3 та зовНа Фіг.23-26 показано один із можливих варіанішній 4 обшивкам, пристосовані для заповнення нтів пристосування відігнутих всередину профілю рідким бетоном через отвори 83 та отвори (51, 32) 9 крайок 15 полиць 13 для забезпечення простого, у спинці 12 верхнього ригелю 6 (Фіг.7, 9). Внутрішзручного та надійного монтажного з'єднання суміня 89 та зовнішня 90 камери панелі 82 можуть пожних стінових панелей 1. Зазначене з'єднання дібно до зовнішньої камери 37 містити арматурні включає в себе, щонайменше, два ідентичних вузсітки 46 (Фіг.9). Як видно із Фіг.20 на стику панелей ли 104, які забезпечують з'єднання верхніх частин 82 утворюються двотаврові (тобто із Н-подібним бічних стійок 7, 8. У інших можливих виконаннях поперечним перерізом) бетонні елементи, наприможе застосовуватись більша кількість вузлів 104, клад, бетонні колони несучого каркасу будівлі. наприклад, чотири ідентичних вузли 104, два з Причому, завдяки трубоподібним виступам 85 у яких забезпечують з'єднання верхніх частин, а інші стінці 91 бетонної колони, що сполучає між собою два - нижніх частин бічних стійок 7, 8. Кожний вузовнішню 92 і внутрішню 93 полиці колони утвозол 104 монтажного з'єднання включає в себе перюються перфорації, що сприяє підвищенню тепрший Т-подібний фігурний отвір 105, який виконало- та звукоізолюючих властивостей стінової консний у крайці 15 полиці 13 бічної стійки 8 і має трукції, одночасно бетонні перемички 94 стінки 91, верхню частину 106, що пристосована для ввещо армовані стінками виступів 85, достатньо міцні дення в неї першої головки 107 з'єднувального для забезпечення високої несучої здатності стіноштиря 108, та нижню видовжену частину 109, що вої конструкції. Із використанням стінової панелі пристосована для заведення в неї першої шийки 82 можна споруджувати тришарові монолітні сті110 штиря 108 із певним суттєвим зусиллям. Вунові конструкції, які складаються із розділених сезол 104 монтажного з'єднання включає в себе тареднім тепло- звукоізолюючим шаром двох бетонкож другий фігурний Т-подібний отвір 111, який них шарів, сполучених між собою бетонними виконаний у крайці 15 полиці 13 бічної стійки 7 і перемичками 94, які мають відносно невеликий за має нижню частину 112, що пристосована для розмірами сумарний переріз щоб суттєво вплинути введення в неї другої головки 113 з'єднувального на тепло- звукоізолюючі властивості стінової консштиря 108, та верхню видовжену частину 114, що трукції, але дуже суттєво підвищують міцність стіпристосована для заведення в неї другої шийки нової конструкції. 115 штиря 108. Штир 108 має розташовані на його На Фіг.22 показаний ще один варіант виконанторцях і подібні одна одній першу 107 та другу 113 ня однокамерної стінової панелі 1, яка відрізняєтьконічні головки та розташовані суміжно головкам ся специфічним використанням варіанту профілю 107, 113 відповідно першу 110 та другу 115 шийки. 9, який має відносно великі за розмірами гофри Перша шийка 110 має менший діаметр та меншу 95, 96 (другого типу) та суттєво менші за розміраширину (тобто розмір, який вимірюють вздовж ми гофри 97. Гофри 95, 96 (другого типу) на відміштиря 108) ніж друга шийка 115, а перша 107 та ну від подібних гофрів 79 (Фіг.16) мають перфородруга 113 головки мають більший діаметр ніж шивані стінки 98, 99, що є вершинами гофрів 79, і рина відповідно першої 109 та другої 114 частин виконують специфічну функцію, яка полягає в першого 105 та другого 111 Т-подібних отворів. утворенні западин 100, 101 на зовнішній поверхні З'єднувальний штир 108, який встановлений на відповідно спинки 12 та полиць 13, які призначені одній стійці 8 із використанням першого Тдля заповнення бетоном через ряди отворів 74, подібного отвору 105 фактично утворює перший 102 (першого типу), виконані у стінках 98, 99. Визасіб зчеплення, який пристосований для зчепсоти ("h") гофрів 95, 96 або відповідно глибини лення із другим засобом зчеплення, яким є викозападин 100, 101 повинні бути такими, щоб стінки наний на другій стійці 7 другий Т-подібний отвір гофрів були достатньо занурені в бетон колони чи 111. У зчепленому стані зазначені засоби зчепригелю несучого каркасу будівлі, щоб, по-перше лення не допускають переміщення першого засобу стінки профілів 9 надійно виконували функцію ар(штиря 108) відносно другого засобу зчеплення матури зазначених колони чи ригелю. По-друге, (другого Т-подібного отвору 111), у першому горизанурені в бетон стінки повинні бути надійно зазонтальному напрямку, який перпендикулярний хищені від корозії. Висоти ("h") гофрів 95, 96 моповерхні обшивок панелі (тобто вверх-вниз на жуть бути у межах 5-20мм. Таким чином, наприФіг.22, 25). За рахунок упирання тильних плоских 27 19436 28 поверхонь головок 107, 113 (тобто поверхонь, які арматурні штирі будуть надійно фіксувати колони обернені одна до одної та розташовані з боку віднесучого каркасу одержаної стінової конструкції до повідних шийок 110, 115) у обернені до них поверраніше завершеної конструкції. За необхідності хні крайок 15 зазначені засоби зчеплення у зчеппанель 1 можна кріпити до фундаментної плити чи леному стані не допускають переміщення першого міжповерхового перекриття пристрілюючи кінцеву засобу відносно другого засобу зчеплення у дручастину спинки 21 дюбелями поза межами пагому горизонтальному напрямку, який перпендизів 23. кулярний першому горизонтальному напрямку При складанні стінової конструкції стінові па(тобто вправо - вліво або вздовж штиря 108 на нелі (1, 70, 82) за цією корисною моделлю можна Фіг.22, 25). Однак, блокування переміщення у друтимчасово на час монтажних робіт до заповнення гому горизонтальному напрямку (вздовж штиря є бетоном і його твердіння кріпити до допоміжних не обов'язковим, оскільки таке блокування можна монтажних конструкцій з метою забезпечення стійзабезпечити в процесі монтажних робіт кріпленням кості стінової конструкції, що складається. Стінові панелі 1 до розташованої під нею частини будівлі). панелі за Фіг.22-26 можуть кріпитися специфічним Тобто, конструкцію вузла 104 можна спростити, зручним та продуктивним способом, так, що необзменшивши максимальний діаметр другої головки хідність у зазначених допоміжних монтажних конс113 до діаметру другої шийки 115 і вилучивши трукціях скорочується. При цьому в отвори, які першу частину 112 другого отвору 111, тобто факвиконані у фундаментній плиті вздовж осі стінової тично замінивши Т-подібну форму цього отвору Іконструкції вставляють тільки арматурні штирі або подібною (на кресленнях не показано). арматурні штирі та анкери. Попередньо перед Стінові панелі (1, 70, 82) за цією корисною мовстановленням стінової панелі у проектне полоделлю використовують для складання стінової ження на стійці 8 встановлюють з'єднувальні штирі конструкції будівлі із порожнинами, які після заве108. Для цього першу головку 107 штиря 108 вворшення складання заповнюють рідким бетоном дять у верхню частину 106 фігурного Т-подібного або іншим подібним будівельним матеріалом, що отвору 105 і, наприклад, за допомогою удару мотвердіє, і отримують таким чином несучий каркас лотком заганяють упору першу шийку 110 штиря будівлі. При складанні стінової конструкції стінові 108 у другу видовжену частину 109 отвору 105, панелі (1, 70, 82) кріплять до раніше завершених так, що штир 108 надійно фіксується від випаданбудівельних конструкцій (фундаментної плити чи ня із отвору 105. Першу панель 1 (найкраще, уломіжповерхового перекриття) будь-яким відомим ву L-подібну) кріплять до фундаментної плити за способом, наприклад, за допомогою додаткових допомогою двох анкерів, які розміщені в пазах 23 кріпильних елементів, зокрема, кутників, одну пообох бічних стійок 7, 8 або пристрілюючи спинку 21 лицю яких кріплять до фундаментної плити чи мідюбелями. При монтажі наступної стінової панелі жповерхового перекриття, а іншу - до низу стінової 1 в її нижні частини 112 других фігурних отворів панелі. Однак, стінові панелі, у яких нижні торці 111 бічної стійки 7 заводять другі головки 113 бічних стійок 7, 8 перекриті пластинчастими елештирів 108, що змонтовані на стійці 8 попередньо ментами, тобто кінцевими частинами спинки 21 змонтованої панелі 1, і опускають наступну панель нижнього периферійного каркасного елемента до встановлення нижнього її торця на фундамент(поперечини 18), можна кріпити іншим більш зручну плиту. При цьому видовжений отвір 23 стійки 7 ним способом. Наприклад, стінові панелі, які манаступної панелі 1 насаджується на арматурний ють видовжені пази чи видовжені отвори 23 (Фіг.9, стрижень, а подібний отвір 23 другої бічної стійки 8 11, 22) можна кріпити за допомогою анкерних болнасаджується на арматурний штир або анкер, тів чи просто арматурних штирів, які виступають із яким (або замість цього дюбелями) у зоні бічної фундаментної плити чи міжповерхового перекритстійки 8 панель 1 може бути прижата до фундаметя. Після заповнення внутрішніх порожнин 11 бічнтної плити будівлі. Подібно цьому швидко та наних стійок 7, 8 чи внутрішніх порожнин 66 проміждійно монтують наступні панелі. них стійок 69 і твердіння бетону, зазначені арма 29 19436 30 31 19436 32 33 Комп’ютерна верстка Л. Ціхановська 19436 Підписне 34 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
