Багатошарова стінова панель

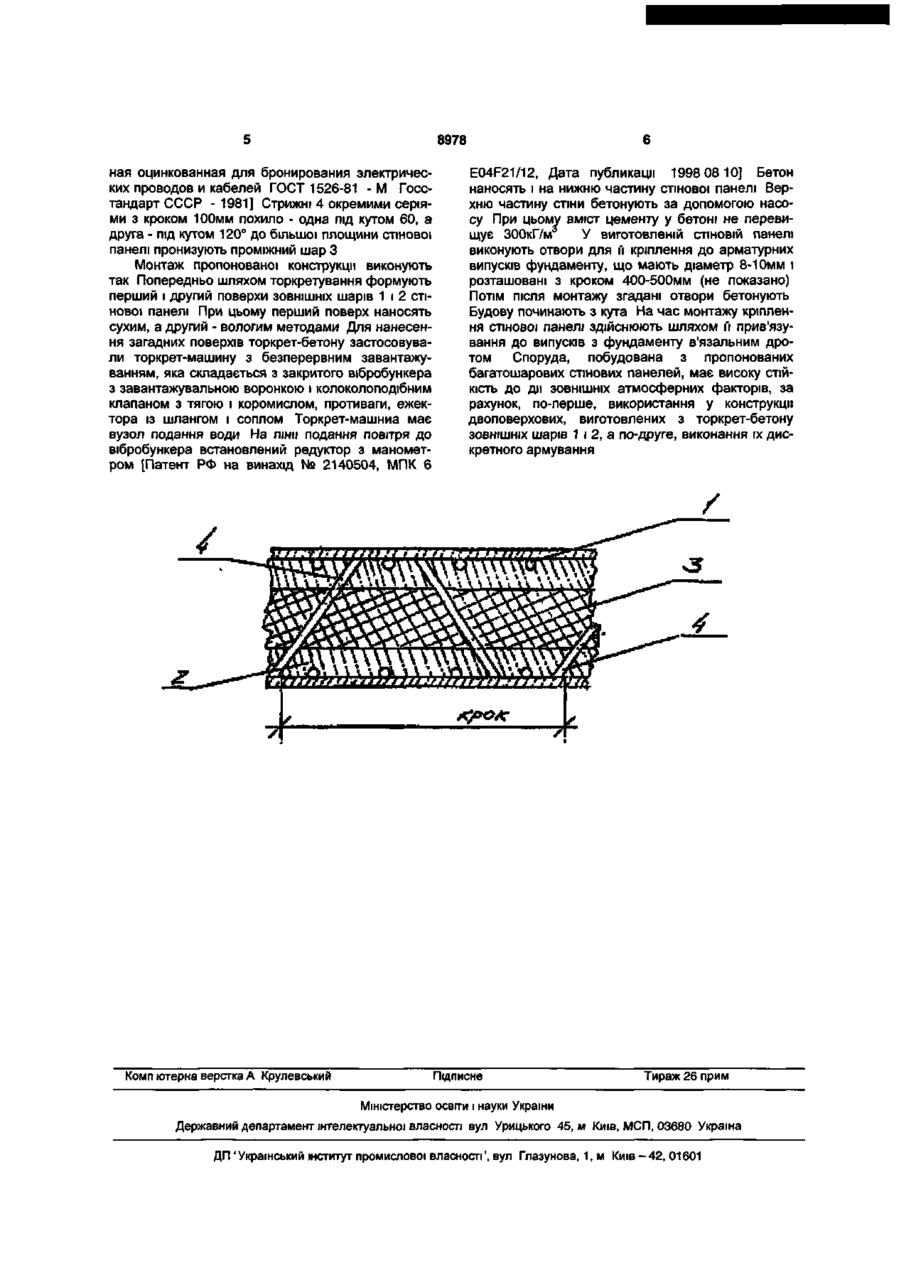

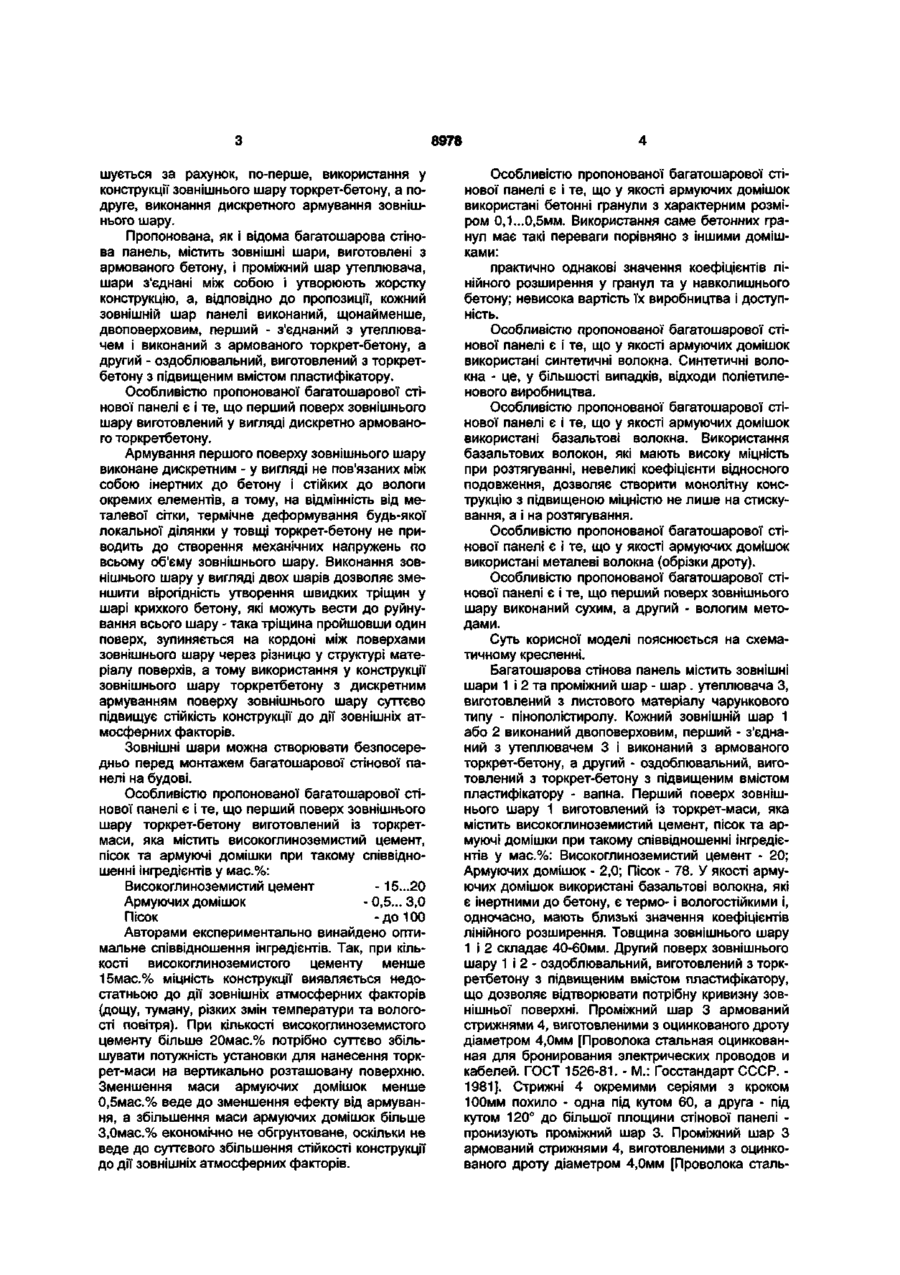

1. Багатошарова стінова панель, що містить зовнішні шари, виготовлені з армованого бетону, і проміжний шар утеплювача, шари з'єднані між собою і утворюють жорстку конструкцію, яка відрізняється тим, що кожний зовнішній шар панелі виконаний щонайменше двоповерховим, перший з'єднаний з утеплювачем і виконаний з армованого торкрет-бетону, а другий - оздоблювальний, виготовлений з торкрет-бетону з підвищеним вмістом пластифікатора. 2. Багатошарова стінова панель за п.1, яка відрізняється тим, що перший поверх зовнішнього шару торкрет-бетону виготовлений із торкрет-маси, яка містить високоглиноземистий цемент, пісок та армуючі домішки при такому співвідношенні інгредієнтів, у мас.%: високоглиноземистий цемент 15-20 армуючі домішки 0,5-3,0 пісок до 100. 3. Багатошарова стінова панель за п. 2, яка відрізняється тим, що як армуючі домішки використані бетонні гранули з характерним розміром 0,1-0,5 мм. 4. Багатошарова стінова панель за п. 2, яка відрізняється тим, що як армуючі домішки використані синтетичні волокна. 5. Багатошарова стінова панель за п. 2, яка відрізняється тим, що як армуючі домішки використані базальтові волокна. 6. Багатошарова стінова панель за п. 2, яка відрізняється тим, що як армуючі домішки використані металеві волокна (обрізки дроту). 7. Багатошарова стінова панель за п. 1, яка відрізняється тим, що перший поверх зовнішнього шару виконаний сухим, а другий - вологим способом. 8. Багатошарова стінова панель за п. 1, яка відрізняється тим, що перший поверх зовнішнього шару виготовлений у вигляді дискретно армованого торкрет-бетону. 00 Пропонована корисна модель відноситься до галузі будівництва, а саме - до конструкцій багатошарових стінових панелей, які можуть формуватись безпосередньо на будівельному майданчику. Найбільш близькою до пропонованої корисної моделі є багатошарова стінова панель, що містить зовнішні шари, виготовлені з армованого бетону, і проміжний шар утеплювача, шари, з'єднані між собою і утворюють жорстку конструкцію [Деклараційний патент України на корисну модель № 6933, МПК 7 Е04С 2/26, Опубл. 16.05.2005 р., Бюл. № 5]. У загаданій багатошаровій стіновій панелі зовнішні шари виконані у вигляді арматурної сітки заповненої бетоном. Зовнішні та проміжний шари стінової панелі з'єднані між собою стрижнями, що похило пронизують проміжний шар, а їх кінці жорстко з'єднані з арматурною сіткою зовнішніх шарів . Недолік конструкції полягає у тому, що бетон зовнішніх шарів у багатьох випадках є нестійким до дії атмосферних факторів, а тому через деякий час при використанні описаної конструкції у якості фасадної стіни, на її зовнішній поверхні виникають тріщини. Це обумовлене у деяких випадках недостатньою міцністю самого бетону, а у інших - недостатньою адгезійною міцністю з'єднання металевої сітки з бетоном, суттєвою різницею у коефіцієнтах лінійного розширення. Це приводить до руйнування фасадних поверхонь описаної конструкції, оскільки металева сітка і шар бетону, в якому вона розташована, зокрема, при підвищенні навколишньої температури розширюються по різному, а при цьому сітка через її великі розміри створює розтягувальні навантаження на крихкий бетон по всій поверхні зовнішнього шару. В основу пропонованої корисної моделі поставлено задачу створення такої багатошарової стінової панелі, яка б мала підвищену стійкість до дії атмосферних факторів. Поставлена задача вирі О) 00 о> 8978 шується за рахунок, по-перше, використання у конструкції зовнішнього шару торкрет-бетону, а подруге, виконання дискретного армування зовнішнього шару. Пропонована, як і відома багатошарова стінова панель, містить зовнішні шари, виготовлені з армованого бетону, і проміжний шар утеплювача, шари з'єднані між собою і утворюють жорстку конструкцію, а, відповідно до пропозиції, кожний зовнішній шар панелі виконаний, щонайменше, двоповерховим, перший - з'єднаний з утеплювачем і виконаний з армованого торкрет-бетону, а другий - оздоблювальний, виготовлений з торкретбетону з підвищеним вмістом пластифікатору. Особливістю пропонованої багатошарової стінової панелі є і те, що перший поверх зовнішнього шару виготовлений у вигляді дискретно армованого торкретбетону. Армування першого поверху зовнішнього шару виконане дискретним - у вигляді не пов'язаних між собою інертних до бетону і стійких до вологи окремих елементів, а тому, на відмінність від металевої сітки, термічне деформування будь-якої локальної ділянки у товщі торкрет-бетону не приводить до створення механічних напружень по всьому об'єму зовнішнього шару. Виконання зовнішнього шару у вигляді двох шарів дозволяє зменшити вірогідність утворення швидких тріщин у шарі крихкого бетону, які можуть вести до руйнування всього шару - така тріщина пройшовши один поверх, зупиняється на кордоні між поверхами зовнішнього шару через різницю у структурі матеріалу поверхів, а тому використання у конструкції зовнішнього шару торкретбетону з дискретним армуванням поверху зовнішнього шару суттєво підвищує стійкість конструкції до дії зовнішніх атмосферних факторів. Зовнішні шари можна створювати безпосередньо перед монтажем багатошарової стінової панелі на будові. Особливістю пропонованої багатошарової стінової панелі є і те, що перший поверх зовнішнього шару торкрет-бетону виготовлений із торкретмаси, яка містить високоглиноземистий цемент, пісок та армуючі домішки при такому співвідношенні інгредієнтів у мас.%: Високоглиноземистий цемент - 15...20 Армуючих домішок - 0,5... 3,0 Пісок -до 100 Авторами експериментально винайдено оптимальне співвідношення інгредієнтів. Так, при кількості високоглиноземистого цементу менше 15мас.% міцність конструкції виявляється недостатньою до дії зовнішніх атмосферних факторів (дощу, туману, різких змін температури та вологості повітря). При кількості високоглиноземистого цементу більше 20мас.% потрібно суттєво збільшувати потужність установки для нанесення торкрет-маси на вертикально розташовану поверхню. Зменшення маси армуючих домішок менше 0,5мас.% веде до зменшення ефекту від армування, а збільшення маси армуючих домішок більше 3,0мас.% економічно не обгрунтоване, оскільки не веде до суттєвого збільшення стійкості конструкції до дії зовнішніх атмосферних факторів. Особливістю пропонованої багатошарової стінової панелі є і те, що у якості армуючих домішок використані бетонні гранули з характерним розміром 0,1...0,5мм. Використання саме бетонних гранул має такі переваги порівняно з іншими домішками: практично однакові значення коефіцієнтів лінійного розширення у гранул та у навколишнього бетону; невисока вартість їх виробництва і доступність. Особливістю пропонованої багатошарової стінової панелі є і те, що у якості армуючих домішок використані синтетичні волокна. Синтетичні волокна - це, у більшості випадків, відходи поліетиленового виробництва. Особливістю пропонованої багатошарової стінової панелі є і те, що у якості армуючих домішок використані базальтові волокна. Використання базальтових волокон, які мають високу міцність при розтягуванні, невеликі коефіцієнти відносного подовження, дозволяє створити монолітну конструкцію з підвищеною міцністю не лише на стискування, а і на розтягування. Особливістю пропонованої багатошарової стінової панелі є і те, що у якості армуючих домішок використані металеві волокна (обрізки дроту). Особливістю пропонованої багатошарової стінової панелі є і те, що перший поверх зовнішнього шару виконаний сухим, а другий - вологим методами. Суть корисної моделі пояснюється на схематичному кресленні. Багатошарова стінова панель містить зовнішні шари 1 і 2 та проміжний шар - шар . утеплювача З, виготовлений з листового матеріалу чарункового типу - пінополістиролу. Кожний зовнішній шар 1 або 2 виконаний двоповерховим, перший - з'єднаний з утеплювачем 3 і виконаний з армованого торкрет-бетону, а другий - оздоблювальний, виготовлений з торкрет-бетону з підвищеним вмістом пластифікатору - вапна. Перший поверх зовнішнього шару 1 виготовлений із торкрет-маси, яка містить високоглиноземистий цемент, пісок та армуючі домішки при такому співвідношенні інгредієнтів у мас.%: Високоглиноземистий цемент - 20; Армуючих домішок - 2,0; Пісок - 78. У якості армуючих домішок використані базальтові волокна, які є інертними до бетону, є термо- і вологостійкими і, одночасно, мають близькі значення коефіцієнтів лінійного розширення. Товщина зовнішнього шару 1 і 2 складає 40-60мм. Другий поверх зовнішнього шару 1 і 2 - оздоблювальний, виготовлений з торкретбетону з підвищеним вмістом пластифікатору, що дозволяє відтворювати потрібну кривизну зовнішньої поверхні. Проміжний шар 3 армований стрижнями 4, виготовленими з оцинкованого дроту діаметром 4,0мм [Проволока стальная оцинкованная для бронирования электрических проводов и кабелей. ГОСТ 1526-81. - М.: Госстандарт СССР. 1981]. Стрижні 4 окремими серіями з кроком 100мм похило - одна під кутом 60, а друга - під кутом 120° до більшої площини стінової панелі пронизують проміжний шар 3. Проміжний шар З армований стрижнями 4, виготовленими з оцинкованого дроту діаметром 4,0мм [Проволока сталь 8978 ная оцинкованная для бронирования электрических проводов и кабелей ГОСТ 1526-81 - М Госстандарт СССР - 1981] Стрижні 4 окремими серіями з кроком 100мм похило - одна під кутом 60, а друга - під кутом 120° до більшої площини стінової панелі пронизують проміжний шар З Монтаж пропонованої конструкції виконують так Попередньо шляхом торкретування формують перший і другий поверхи ЗОВНІШНІХ шарів 1 і 2 стінової панелі При цьому перший поверх наносять сухим, а другий - вологим методами Для нанесення загадних поверхів торкрет-бетону застосовували торкрет-машину з безперервним завантажуванням, яка складається з закритого вібробункера з завантажувальною воронкою і колоколоподібним клапаном з тягою і коромислом, противаги, ежектора із шлангом і соплом Торкрет-машниа має вузол подання води На лінії подання повітря до вібробункера встановлений редуктор з манометром [Патент РФ на винахід № 2140504, МПК 6 Комп ютерна верстка А Крулевський E04F21/12, Дата публикаци 1998 08 10] Бетон наносять і на нижню частину стінової панелі Верхню частину стіни бетонують за допомогою насосу При цьому вміст цементу у бетоні не перевищує 300кГ/м У виготовленій СТІНОВІЙ панелі виконують отвори для її кріплення до арматурних випусків фундаменту, що мають діаметр 8-10мм і розташовані з кроком 400-500мм (не показано) Потім ПІСЛЯ монтажу згадані отвори бетонують Будову починають з кута На час монтажу кріплення стінової панелі здійснюють шляхом її прив'язування до випусків з фундаменту в'язальним дротом Споруда, побудована з пропонованих багатошарових стінових панелей, має високу СТІЙКІСТЬ до ди зовнішніх атмосферних факторів, за рахунок, по-перше, використання у конструкції двоповерхових, виготовлених з торкрет-бетону ЗОВНІШНІХ шарів 1 і 2, а по-друге, виконання їх дискретного армування Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45, м Київ, МСП, 03680 Україна ДП 'Український інститут промислової власності', вул Глазунова, 1, м Київ - 4 2 , 01601
