Шарувато-стінова панель

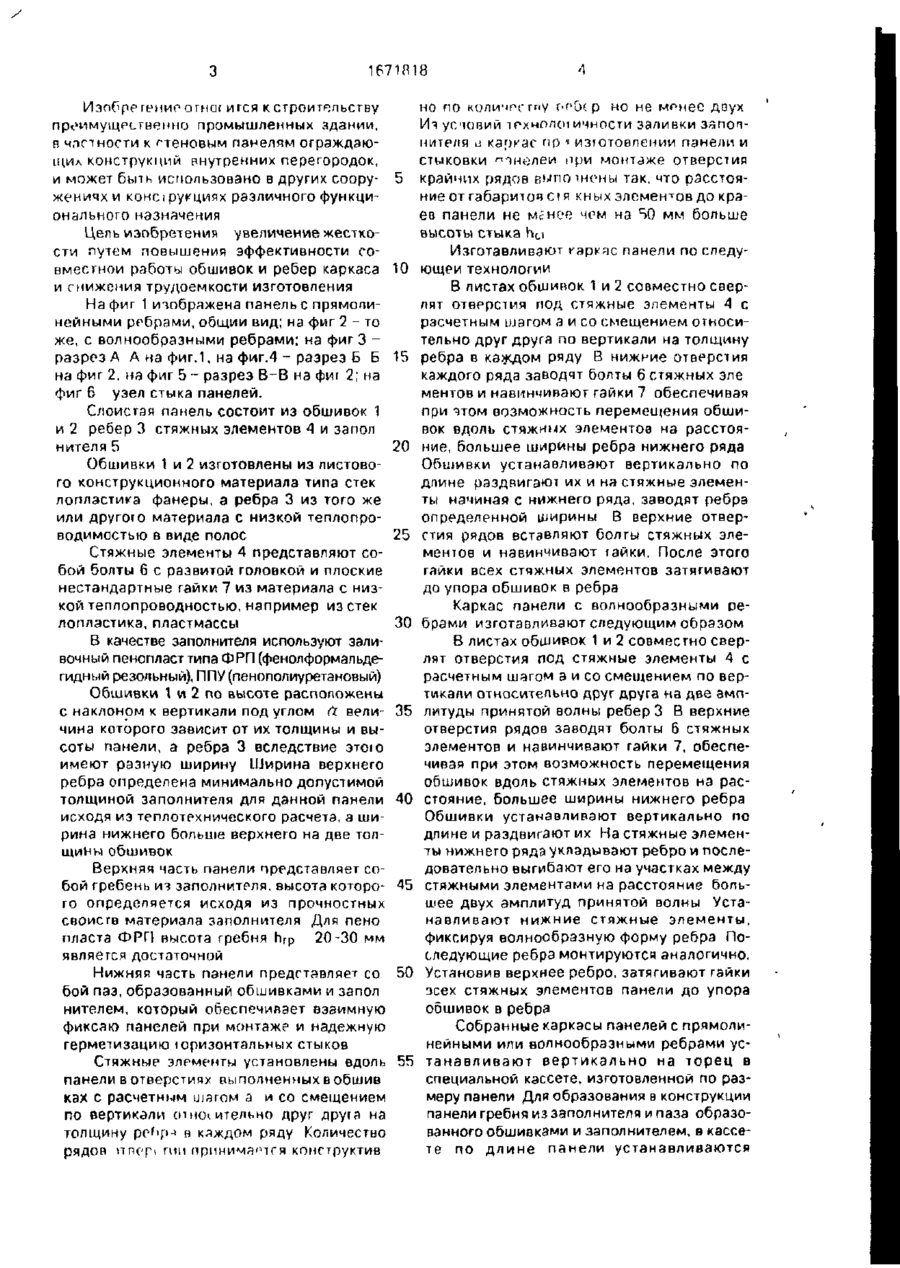

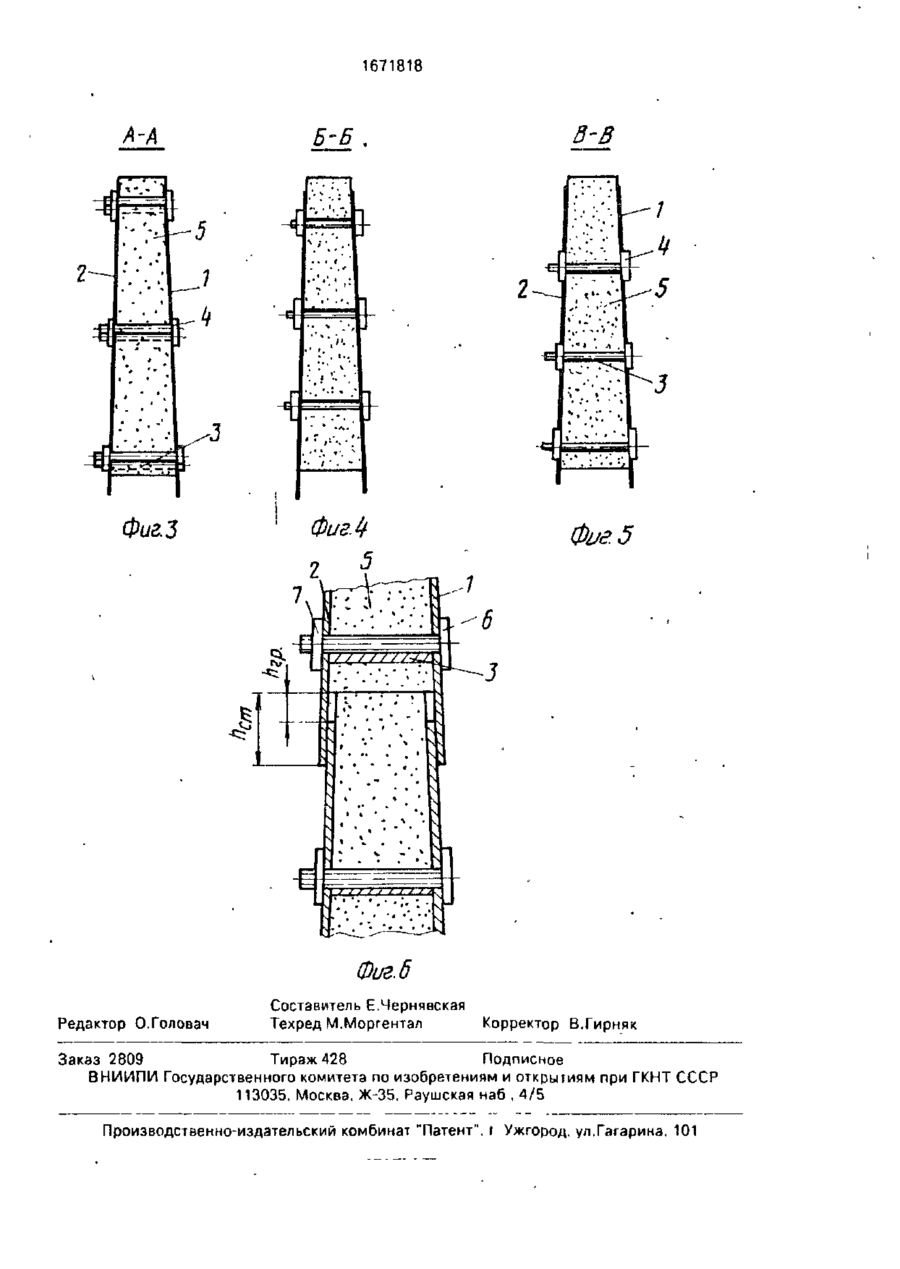

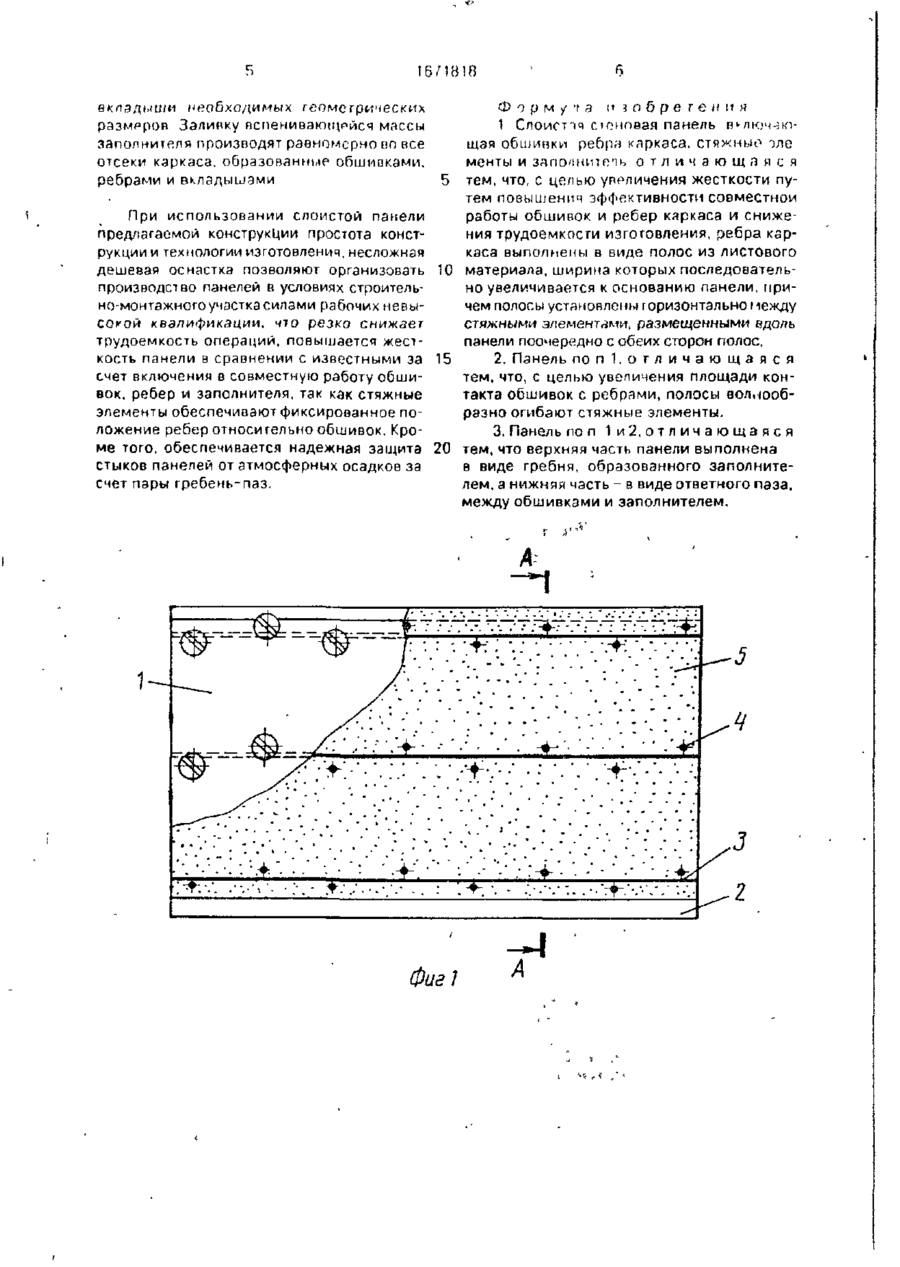

Изобретение относится к строительству преимущественно промышленных зданий в частности к стеновым панелям ограждающих конструкций, внутренних перегородок, и может быть использовано в других сооружениях и конструкциях различного функционального назначения Цель изобретения увеличение жесткости панели путем повы шения эффективности совместной работы обшивок и ребер каркаса и снижения трудоемкости изготовления Слоистая пянель включает обшивки 1 2, ребра 3 стяжные элементы 4 и заполнитель 5 из пенопласта Ребра 3 выполнены из листового материала в виде полос, ширина которых в каждом последующем ряду изменяется пропорционально углу наклона обшивок 1 и 2, определяемого толщиной обшивок 1 и 2 и высотой панели, и установлены горизонтально между стяжными элементами 4 Стяжные элементы 4 размещены вдоль панели в отверстиях обшивок со смещением относительно друг друга на толщину ребра В другом варианте, панели ребрам 3 придают волнообразную форму путем поочередно го огибания стяжных элементов 4, которые размещены вдоль панели в отверстиях об шивок со смещением относительно друї друга на две амплитуды принятой волны Верх панели выполнен в виде гребня из заполнителя 5, а низ - в виде паза образованного обшивками 1, 2 и заполнителем 5 2 з п ф лы, бил й" 8 00 Фиг 2 —4 ~Ч Чі^д 1671818 И зоб pf1 re ПИР о г наг и гс я к строительству преимущественно промышленных здании, в чппнооти к гтеновым панелям огрэждающил конструкций внутренних перегородок, и может быть использовано в других соору- 5 жениях и конструкциях различного функционального назначения Цель изобретения увеличение жесткости путем повышения эффективности совместной работы обшивок и ребер каркаса 10 и снижения трудоемкости изготовления На фиг 1 изображена панель с прямопинейными ребрами, общий вид; на фиг 2 - то же, с волнообразными ребрами; на фиг 3 разрез А А на фиг.1, на фиг.4 - разрез Б Б 15 на фиг 2. на фиг 5 - разрез В-В на фиг 2; на фиг 6 узел стыка панелей. Слоистая панель состоит из обшивок 1 и 2 ребер 3 стяжных элементов 4 и запол нителя 5 20 Обшивки 1 и 2 изготовлены из листового конструкционного материала типа стек лопластика фанеры, а ребра 3 из того же или другого материала с низкой теплопроводимостью в виде полос 25 Стяжные элементы 4 представляют собой болты 6 с развитой головкой и плоские нестандартные гайки 7 из материала с низкой теплопроводностью, например из стек лопластика, пластмассы 30 В качестве заполнителя используют заливочный пенопласт типа ФРП (фенол форма л ьдегидный резопьный), ППУ (пенополиуретановый) Обшивки 1 и 2 по высоте расположены с наклоном к вертикали под углом ґх вели- 35 чина которого зависит от их толщины и высоты панели, а ребра 3 вследствие этого имеют разную ширину Ширина верхнего ребра определена минимально допустимой толщиной заполнителя для данной панели 40 исходя из теплотехнического расчета, а ширина нижнего больше верхнего на две толщины обшивок Верхняя часть панели представляет собой гребень из заполнителя, высота которо- 45 го определяется исходя из прочностных свойств материала заполнителя Для пено пласта ФРП высота гребня hrp 20-30 мм является достаточной Нижняя часть панели представляет со 50 бой паз, образованный обшивками и запол нителем, который обеспечивает взаимную фиксаю панелей при монтаже и надежную герметизацию (оризонтальных стыков Стяжные элементы установлены вдоль 55 панели в отверстиях выполненных в обшив ках с расчетным шагом а и со смещением по вертикали (иноіительно друг друга на толщину pefip-* в каждом ряду Количество рядов ппері гии принимается конструктив но по количрсгпу РРСК р НО не менее доух Из ус р ювий технологичности заливки запопнителя Li каркас пр ^ изготовлении панели и стыковки "чнолеи при монтаже отверстия крайних рядов выполнены так, что расстояние от га барит оч сі я кных элемен т ов до краев панели не Мснео чем на SO мм больше высоты стыка h c i Изготавливают каркас панели по следующеи технологии В листах o60JHFiOK 1 и 2 совместно сверлят отверстия под стяжные элементы 4 с расчетным шагом а и со смещением относительно друг друга по вертикали на толщину ребра в каждом ряду В нижние отверстия каждого ряда заводят болты 6 стяжных зле ментов и навинчивают гайки 7 обеспечивая при этом возможность перемещения обшивок вдоль стяжных элементов на расстояние, большее ширины ребра нижнего ряда Обшивки устанавливают вертикально по длине раздвигают их и на стяжные элементы начиная с нижнего ряда, заводят ребра определенной ширины В верхние отверстия рядов вставляют болгы стяжных элементов и навинчивают гайки. После этого гайки всех стяжных элементов затягивают до упора обшивок в ребра Каркас панели с волнообразными оебрами изготавливают следующим образом В листах обшивок 1 и 2 совместно сверлят отверстия под стяжные элементы 4 с расчетным шагом а и со смещением по вертикали относительно друг друга на две амплитуды принятой волны ребер З В верхние отверстия рядов заводят болты 6 стяжных элементов и навинчивают гайки 7, обеспечивая при этом возможность перемещения обшивок вдоль стяжных элементов на расстояние, большее ширины нижнего ребра Обшивки устанавливают вертикально по длине и раздвигают их На стяжные элементы нижнего ряда укладывают ребро и последовательно выгибают его на участках между стяжными элементами на расстояние большее двух амплитуд принятой волны Устанавливают нижние стяжные элементы, фиксируя волнообразную форму ребра Последующие ребра монтируются аналогично. Установив верхнее ребро, затягивают гайки зсех стяжных элементов панели до упора обшивок в ребра Собранные каркасы панелей с прямолинейными или волнообразными ребрами устанзвливают вертикально на торец в специальной кассете, изготовленной по размеру панели Для образования в конструкции панели гребня из заполнителя и паза образованного обшивками и заполнителем, в кассете по длине панели устанавливаются t6 /18 ! В вкладыши необходимых геомегрических размеров Залишку вспенивающийся массы заполнителя производят равномерно во все отсеки каркаса, образованные обшивками. ребрами и вкладыыами 5 При использовании слоистой панели предлагаемой конструкции простота конструкции и технологии изготовления, несложная дешевая оснастка позволяют организовать 10 производство панелей в условиях строительно-монтажного участка силами рабочих невысокой квалификации, что резко снижает трудоемкость операций, повышается жесткость панели в сравнении с известными за 15 счет включения о совместную работу обшивок, ребер и заполнителя, так как стяжные элементы обеспечивают фиксированное положение ребер относительно обшивок. Кроме того, обеспечивается надежная защита 20 стыков панелей от атмосферных осадков за счет пэры гребень-паз. Ф о р м / 'і а и з о б р е т е н и я 1 Слоист'іч сюнпвая панель в^люч-зющзя обшияки ребра каркаса, стяжныо -зле менты и запошит очь о т л и ч а ю щ а я с я тем, что, с целью увеличения жесткости путем повышение эффективности совместной работы обшивок и ребер каркаса и снижения трудоемкости изготовления, ребра каркаса выполнены в виде полос из листового материала, ширина которых последовательно увеличивается к основанию панели, причем полосы установлены горизонтально между стяжными элементами, размещенными вдоль панели поочередно с обеих сторон полос, 2. Панель по п 1 . о т л и ч а ю щ а я с я тем, что, с целью увеличения площади контакта обшивок с ребрами, полосы волнообразно огибают стяжные элементы. 3. Панель поп 1 и 2, о т л и ч а ю щ а я с я тем, что верхняя часть панели выполнена в виде гребня, образованного заполнителем, а нижняя часть - в виде ответного паза, между обшивками и заполнителем. • • • • \ v + : ••-. ::::•+::•.: --Zd.'.•'••".+ w •5 •+• : • • • ' . : . : ' . • •/+•-•-•• ••' v . v - * 1 - . " - " • • .3 : '•• •'•:-.••.+••• -.• У - •:" ; . v - v \ ; v г + 1 фиг! А 1671818 A-A Б-Б . B'B Фиг. 6 Редактор О.Головач Составитель Е.Чернявская Техред М.Моргентал Корректор В.Гирняк Заказ 2809 Тираж 428 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул.Гагарина, 101
