Удосконалення енергозбереження для безпровідного зв’язку

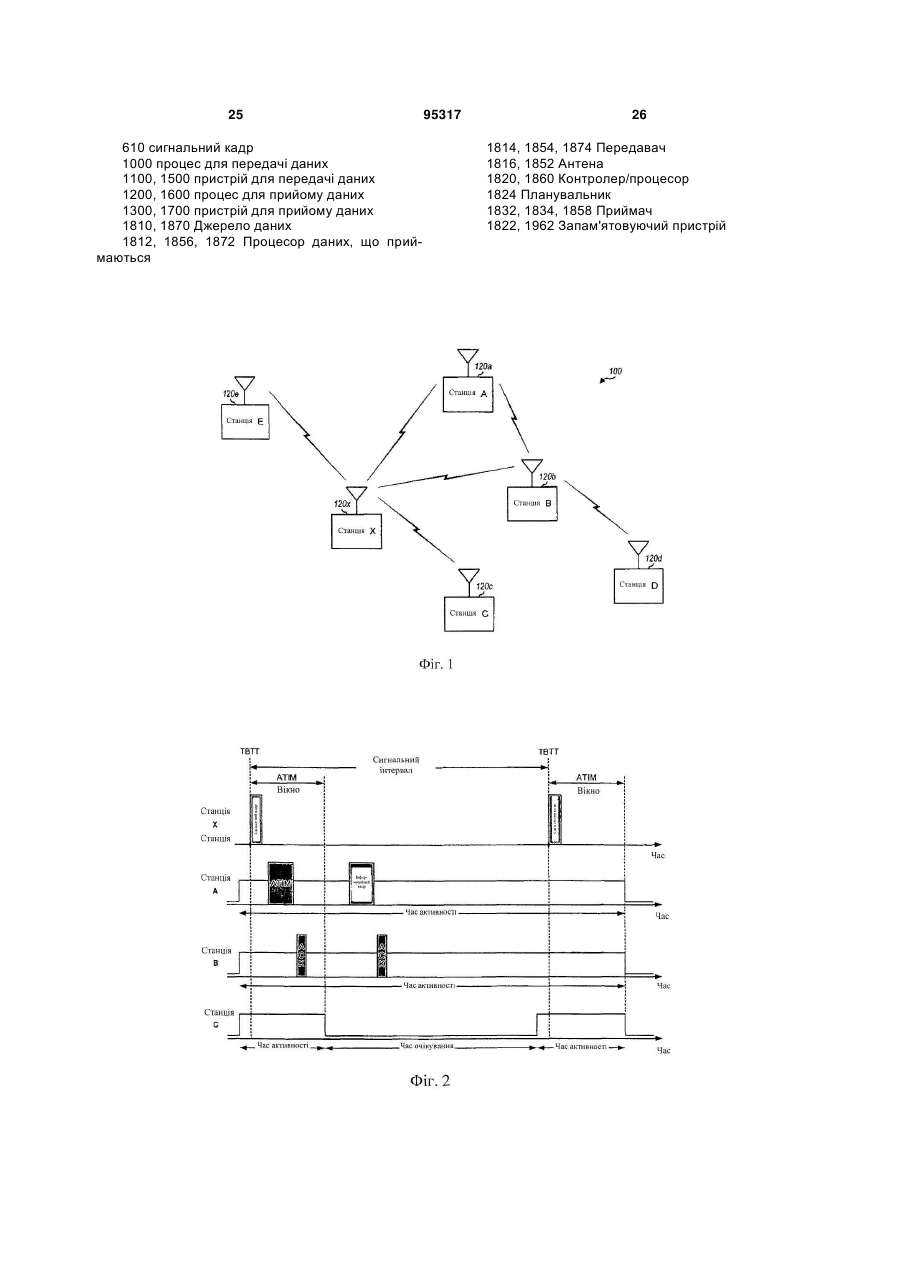

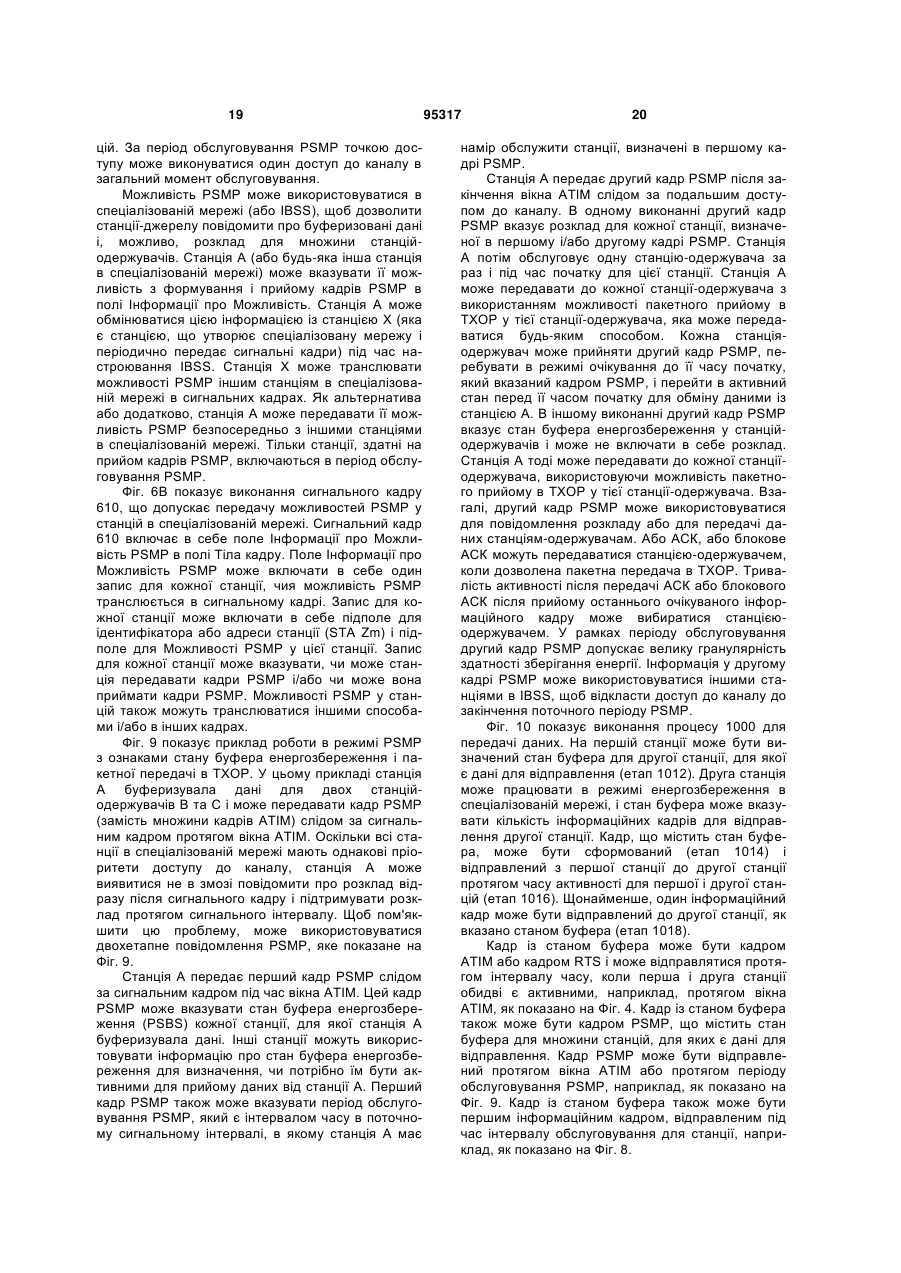

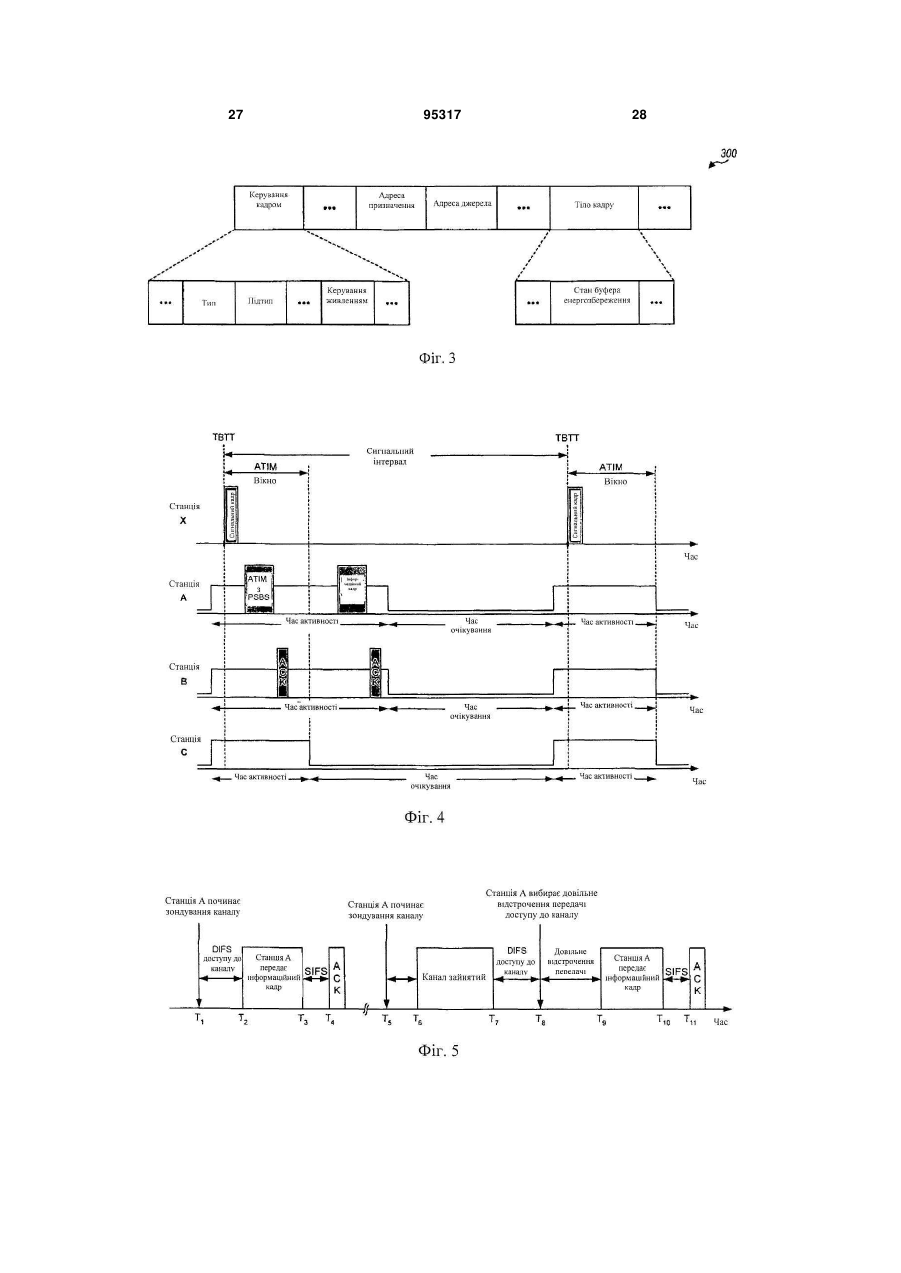

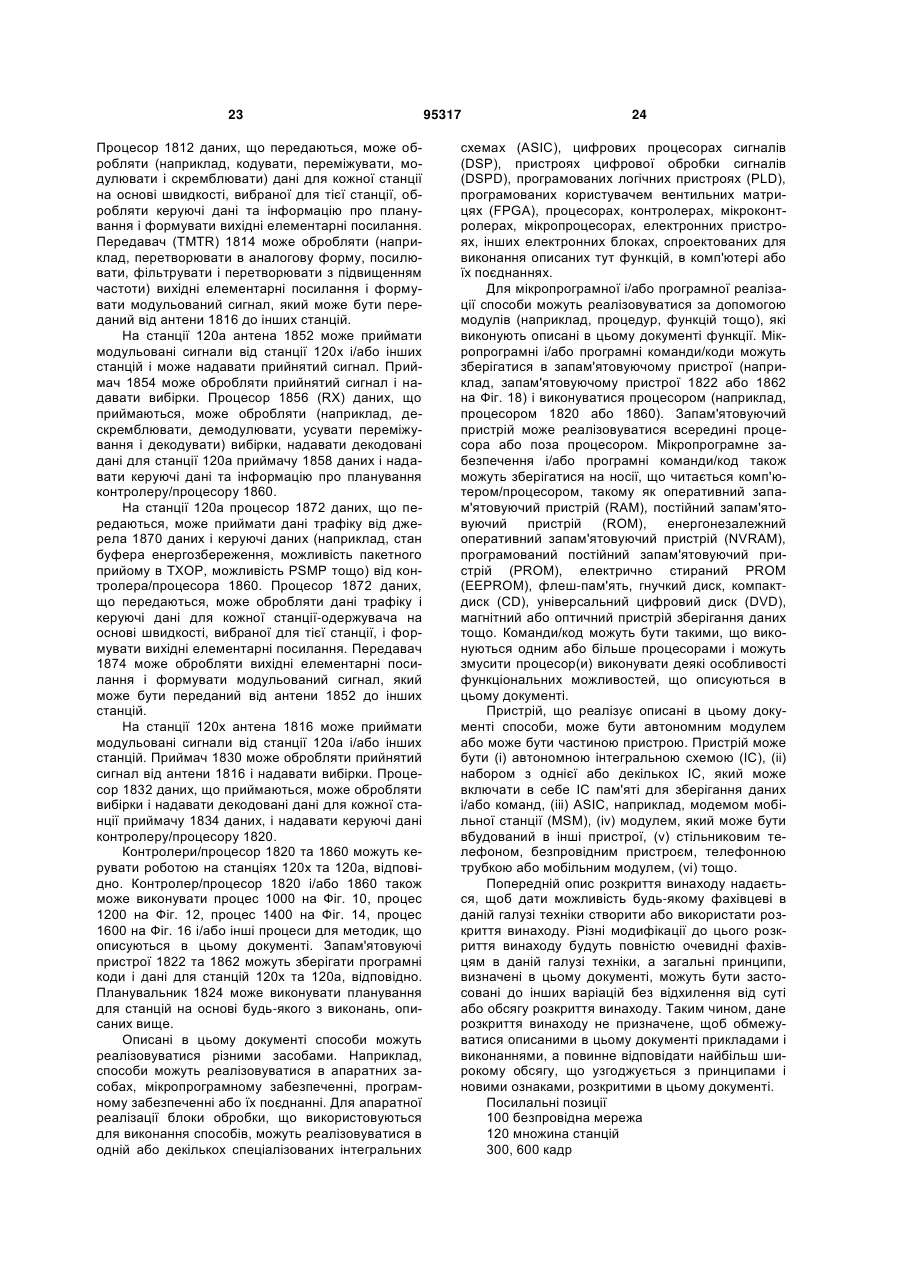

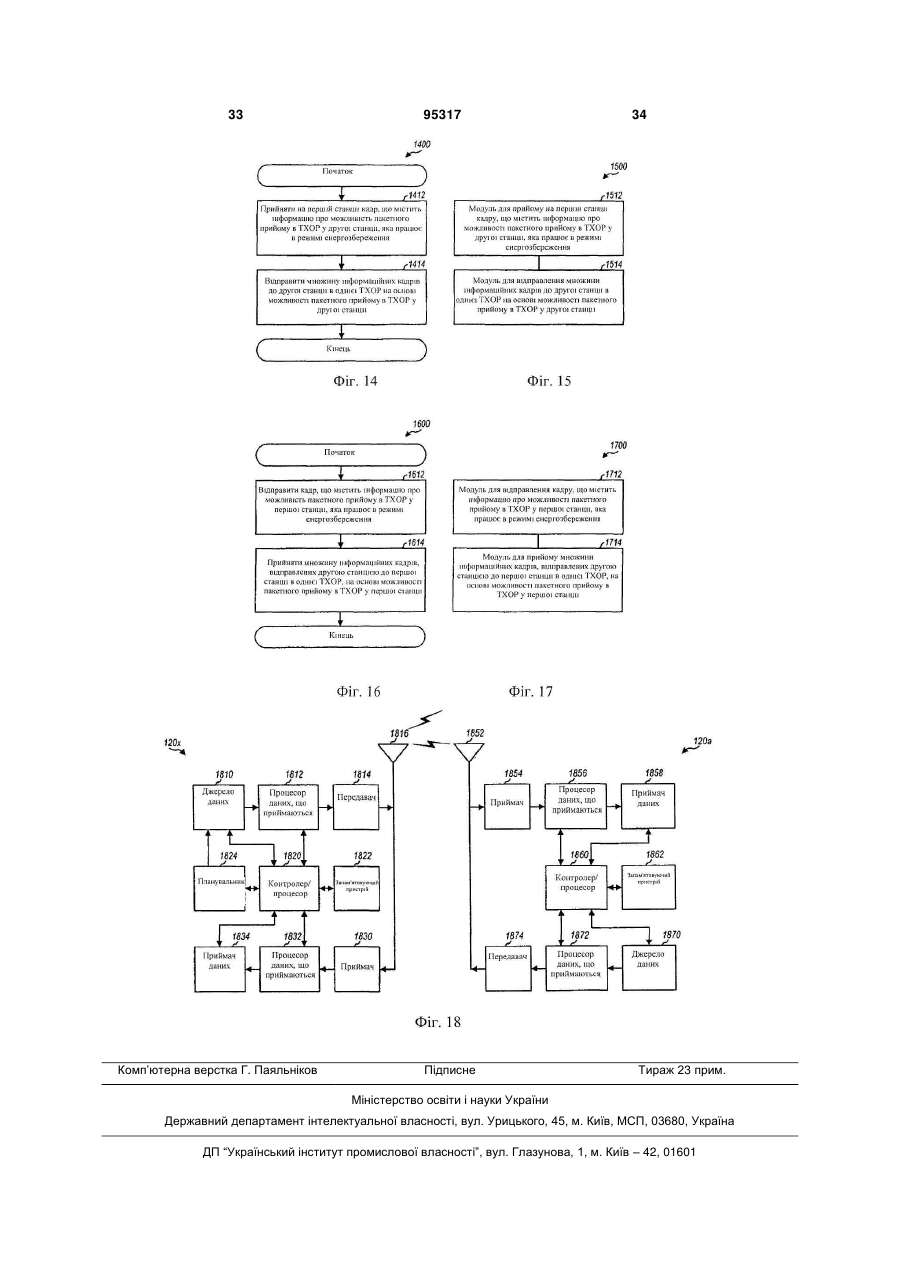

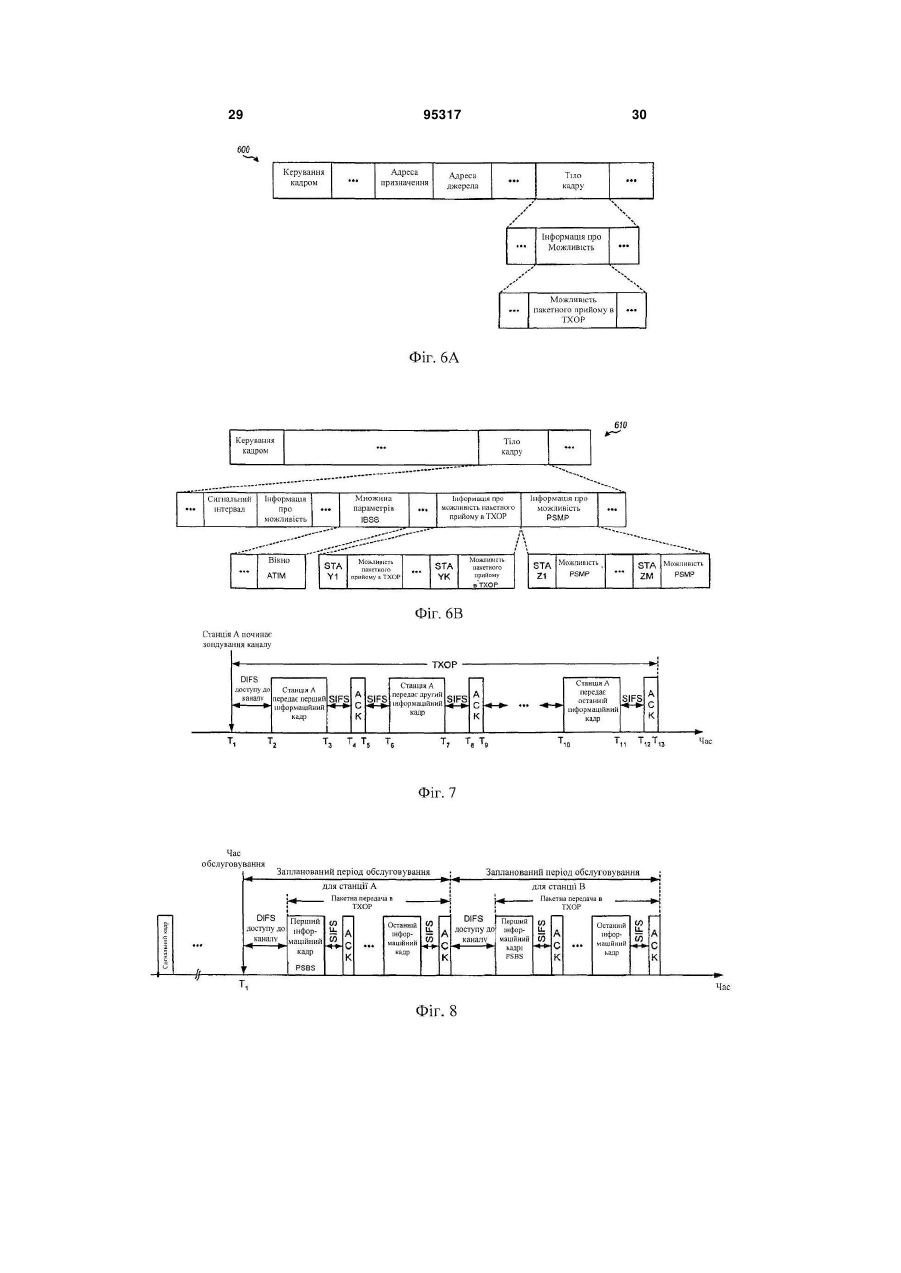

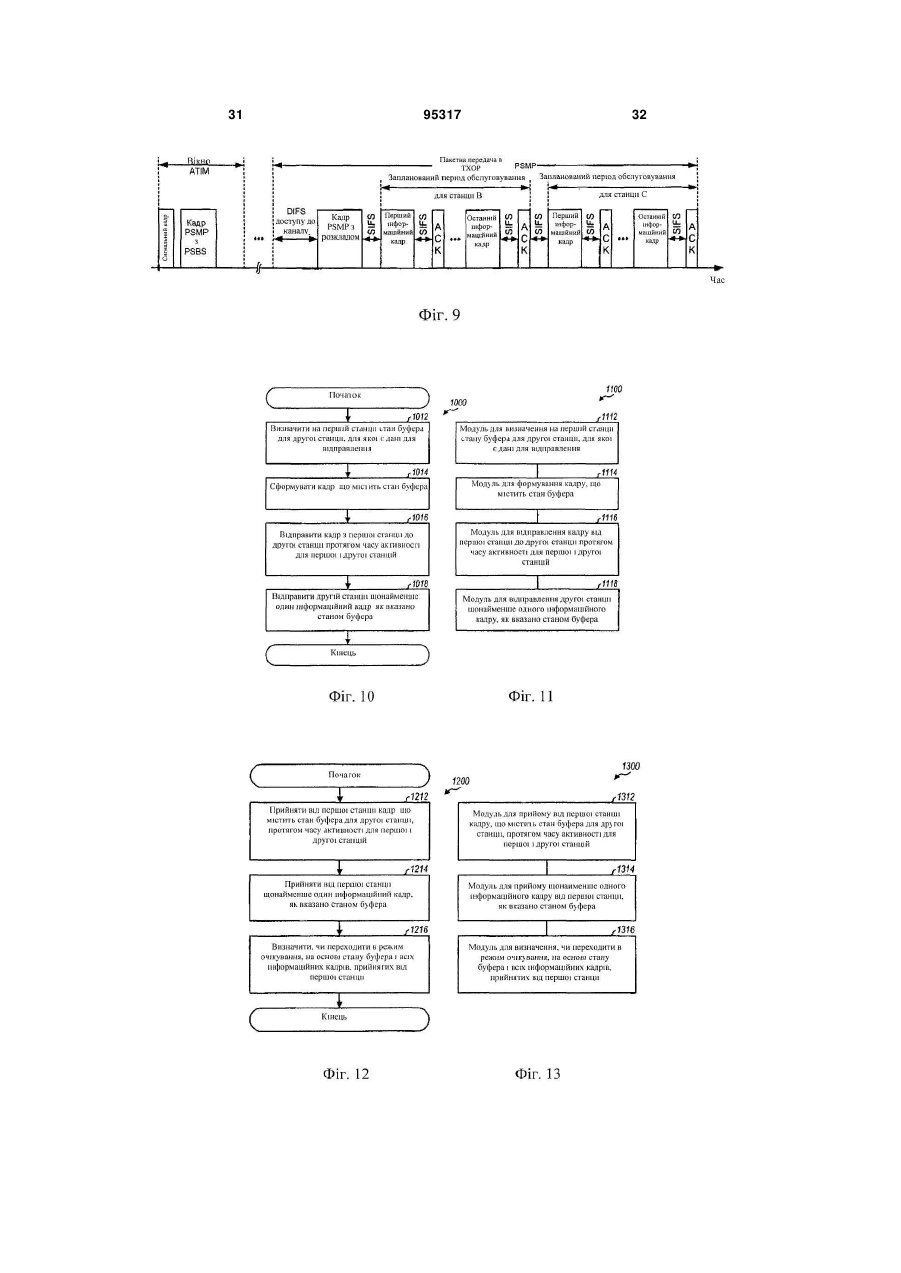

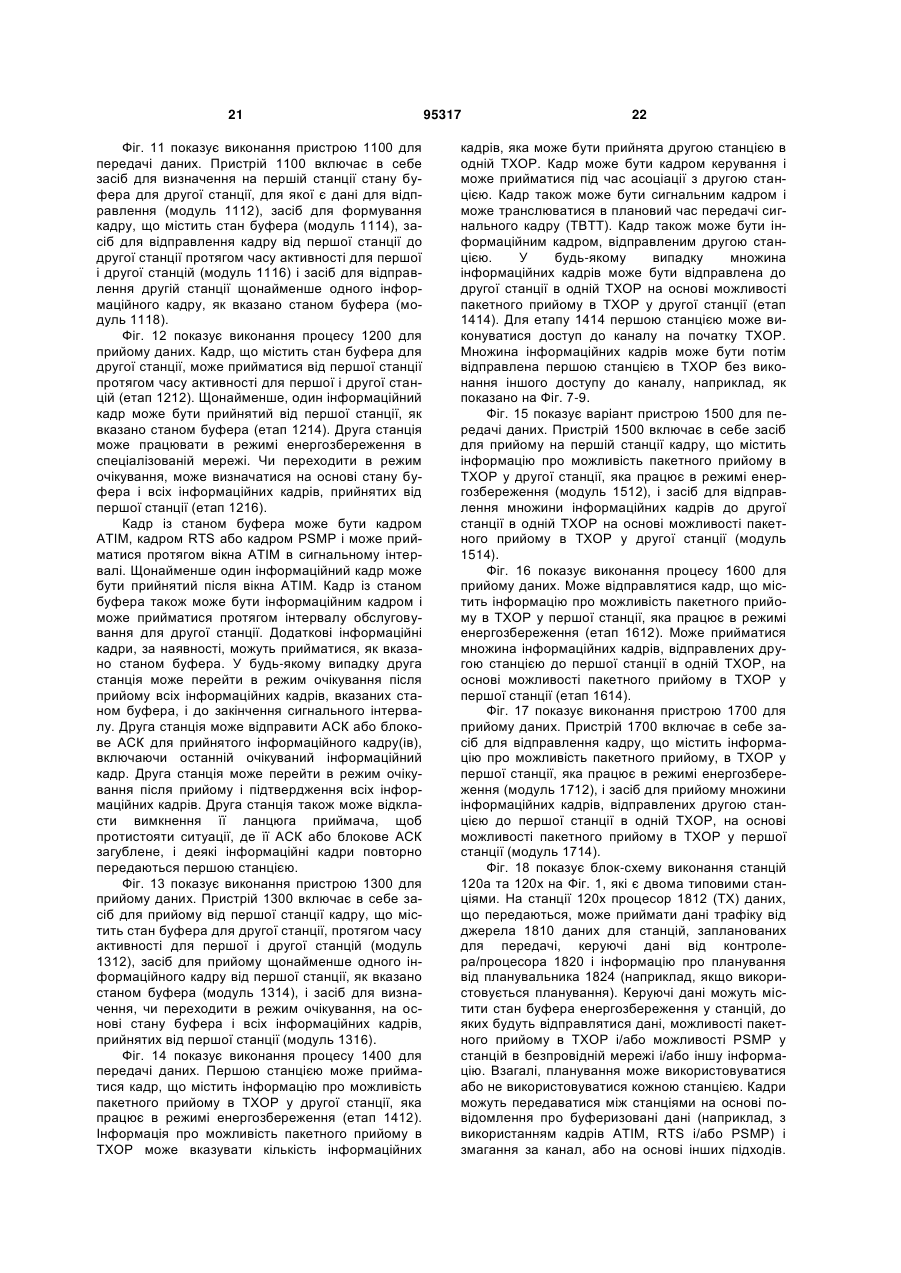

1. Пристрій безпровідного зв'язку, який містить: щонайменше один процесор, сконфігурований для визначення на першій станції стану буфера для другої станції, для якої є дані для відправлення, для формування кадру, що містить стан буфера, який вказує кількість інформаційних кадрів для відправлення до другої станції, і для відправлення кадру від першої станції до другої станції протягом часу активності для першої і другої станцій; і запам'ятовуючий пристрій, з'єднаний з щонайменше одним процесором. 2. Пристрій за п. 1, в якому друга станція працює в режимі енергозбереження. 3. Пристрій за п. 1, в якому кадр є кадром Повідомлення індикації трафіку повідомлень (АТІМ) або кадром Запиту на передачу (RTS), при цьому щонайменше один процесор конфігурований для відправлення кадру протягом інтервалу часу, коли перша і друга станції обидві є активними. 4. Пристрій за п. 1, в якому кадр є інформаційним кадром, причому щонайменше один процесор конфігурований для відправлення інформаційного кадру протягом інтервалу обслуговування для першої і другої станцій. 5. Пристрій за п. 1, в якому кадр є кадром Енергозберігаючого множинного опитування (PSMP), що містить стан буфера для множини станцій, для яких є дані для відправлення. 6. Пристрій за п. 1, в якому щонайменше один процесор конфігурований для відправлення до 2 (19) 1 3 засіб для відправлення до другої станції щонайменше одного інформаційного кадру, як вказано станом буфера. 14. Пристрій за п. 12, в якому кадр є кадром Повідомлення індикації трафіку повідомлень (АТІМ) або кадром Запиту на передачу (RTS), причому пристрій додатково містить: засіб для відправлення кадру протягом інтервалу часу, коли перша і друга станції обидві є активними. 15. Машиночитаний носій, на якому збережена програма, яка при виконанні комп'ютером спонукує комп'ютер здійснювати спосіб за п. 9. 16. Пристрій безпровідного зв'язку, який містить: щонайменше один процесор, сконфігурований для прийому від першої станції кадру, що містить стан буфера для другої станції, який вказує кількість інформаційних кадрів для відправлення до другої станції, протягом часу активності для першої і другої станцій, і для прийому щонайменше одного інформаційного кадру від першої станції, як вказано станом буфера; і запам'ятовуючий пристрій, з'єднаний з щонайменше одним процесором. 17. Пристрій за п. 16, в якому друга станція працює в режимі енергозбереження, при цьому щонайменше один процесор конфігурований для визначення, чи переходити в режим очікування на основі стану буфера і всіх інформаційних кадрів, прийнятих від першої станції. 18. Пристрій за п. 16, в якому кадр є кадром Повідомлення індикації трафіку повідомлень (АТІМ) або кадром Запиту на передачу (RTS), при цьому щонайменше один процесор конфігурований для прийому кадру протягом вікна АТІМ в сигнальному інтервалі, для прийому щонайменше одного інформаційного кадру після вікна АТІМ і для визначення, чи переходити в режим очікування після прийому щонайменше одного інформаційного кадру. 19. Пристрій за п. 16, в якому кадр є інформаційним кадром, при цьому щонайменше один процесор конфігурований для прийому інформаційного кадру від першої станції протягом інтервалу обслуговування для другої станції, для прийому будьяких додаткових інформаційних кадрів, як вказано станом буфера, і для визначення, чи переходити в режим очікування після прийому всіх інформаційних кадрів, вказаних станом буфера. 20. Пристрій за п. 16, в якому кадр є кадром Енергозберігаючого множинного опитування (PSMP), при цьому щонайменше один процесор конфігурований для прийому кадру PSMP від першої станції протягом вікна Повідомлення індикації трафіку повідомлень (АТІМ) і для прийому щонайменше одного інформаційного кадру після вікна АТІМ. 21. Пристрій за п. 16, в якому щонайменше один процесор конфігурований для відправлення підтвердження (АСК) для щонайменше одного інформаційного кадру, прийнятого від першої станції, і для переходу в режим очікування після відправлення АСК для останнього прийнятого інформаційного кадру. 22. Пристрій за п. 16, в якому щонайменше один процесор конфігурований для відправлення підтвердження (АСК) для щонайменше одного інфор 95317 4 маційного кадру, прийнятого від першої станції, для перебування активним протягом деякого часу після відправлення АСК для останнього прийнятого інформаційного кадру, для прийому можливої повторної передачі невдачі прийому АСК першою станцією і для переходу в режим очікування після закінчення згаданого часу. 23. Пристрій за п. 22, в якому час перебування в активному стані після відправлення АСК для останнього прийнятого інформаційного кадру є таким, що конфігурується. 24. Пристрій безпровідного зв'язку, який містить: щонайменше один процесор, сконфігурований для прийому на першій станції кадру, що містить інформацію про можливість пакетного прийому в можливості передачі (ТХОР) у другої станції, яка працює в режимі енергозбереження, і для відправлення до другої станції множини інформаційних кадрів в одній ТХОР на основі можливості пакетного прийому в ТХОР у другої станції; і запам'ятовуючий пристрій, з'єднаний з щонайменше одним процесором. 25. Пристрій за п. 24, в якому інформація про можливість пакетного прийому в ТХОР вказує кількість інформаційних кадрів, яка може бути прийнята другою станцією в одному пакеті ТХОР. 26. Пристрій за п. 24, в якому кадр є сигнальним кадром, при цьому щонайменше один процесор конфігурований для прийому сигнального кадру від третьої станції в плановий час передачі сигнального кадру (ТВТТ). 27. Пристрій за п. 24, в якому кадр є інформаційним кадром, прийнятим від другої станції. 28. Пристрій за п. 24, в якому щонайменше один процесор конфігурується для виконання доступу до каналу на початку ТХОР і для відправлення множини інформаційних кадрів в ТХОР без виконання іншого доступу до каналу. 29. Спосіб безпровідного зв'язку, який містить етапи, на яких: приймають на першій станції кадр, що містить інформацію про можливість пакетного прийому в можливості передачі (ТХОР) у другої станції, яка працює в режимі енергозбереження; і відправляють до другої станції множину інформаційних кадрів в одній ТХОР на основі можливості пакетного прийому в ТХОР у другої станції. 30. Спосіб за п. 29, в якому кадр є сигнальним кадром, при цьому етап, на якому приймають кадр, містить етап, на якому приймають сигнальний кадр від третьої станції в плановий час передачі сигнального кадру (ТВТТ). 31. Спосіб за п. 29, в якому етап, на якому відправляють множину інформаційних кадрів, містить етапи, на яких виконують доступ до каналу на початку ТХОР, і відправляють множину інформаційних кадрів в ТХОР без виконання іншого доступу до каналу. 32. Пристрій безпровідного зв'язку, який містить: засіб для прийому на першій станції кадру, що містить інформацію про можливість пакетного прийому в можливості передачі (ТХОР) у другої станції, яка працює в режимі енергозбереження; і засіб для відправлення до другої станції множини інформаційних кадрів в одній ТХОР на основі мо 5 95317 6 жливості пакетного прийому в ТХОР у другої станції. 33. Пристрій за п. 32, в якому кадр є сигнальним кадром, при цьому засіб для прийому кадру містить прийом сигнального кадру від третьої станції в плановий час передачі сигнального кадру (ТВТТ). 34. Пристрій за п. 32, в якому засіб для відправлення множини інформаційних кадрів містить: засіб для виконання доступу до каналу на початку ТХОР і засіб для відправлення множини інформаційних кадрів в ТХОР без виконання іншого доступу до каналу. 35. Машиночитаний носій, на якому збережена програма, яка при виконанні комп'ютером спонукує комп'ютер здійснювати спосіб за п. 29. 36. Пристрій безпровідного зв'язку, який містить: щонайменше один процесор, сконфігурований для відправлення кадру, що містить інформацію про можливість пакетного прийому в можливості передачі (ТХОР) у першої станції, яка працює в режимі енергозбереження, і для прийому множини інформаційних кадрів, відправлених другою станцією в одній ТХОР до першої станції, на основі можливості пакетного прийому в ТХОР у першої станції; і запам'ятовуючий пристрій, з'єднаний з щонайменше одним процесором. 37. Пристрій за п. 36, в якому кадр є кадром керування, причому щонайменше один процесор конфігурований для відправлення кадру керування під час асоціації з іншою станцією в безпровідній мережі. Дана заявка заявляє пріоритет Попередньої заявки США № 60/862146, озаглавленої "POWER SAVE ENHANCEMENTS FOR AD-HOC WIRELESS COMMUNICATION", зареєстрованої 19 жовтня 2006 p., переуступленої правонаступнику даної заявки і включеної в цей документ за допомогою посилання. Галузь техніки Дане розкриття винаходу в цілому стосується зв'язку, більш конкретно, способів для поліпшення терміну служби батарей в станціях в мережах безпровідного зв'язку. Рівень техніки Мережі безпровідного зв'язку широко використовуються, щоб надавати різні послуги зв'язку, наприклад, мова, відео, пакетні дані, обмін повідомленнями, радіомовлення тощо. Ці безпровідні мережі включають в себе безпровідні глобальні мережі (WWAN), які забезпечують зону радіозв'язку для дуже великих географічних областей, безпровідні міські мережі (WMAN), які забезпечують зону радіозв'язку для великих географічних областей, безпровідні локальні мережі (WLAN), які забезпечують зону радіозв'язку для середніх географічних областей, і безпровідні персональні мережі (WPAN), які забезпечують зону радіозв'язку для малих географічних областей. Різні безпровідні мережі, як правило, мають різні можливості, вимоги і зони обслуговування. Станція (наприклад, стільниковий телефон) може мати можливість здійснювати зв'язок з однією або більше безпровідними мережами (наприклад, WWAN і/або WLAN). Станція може бути портативною і живитися енергією за допомогою внутрішньої батареї. Станція може споживати енергію батареї будь-який раз, коли вона включається, наприклад, для передачі і/або прийому даних. Бажано знизити споживану потужність батареї наскільки можливо, щоб продовжити як час очікування між перезарядками батареї, так і час роботи, коли станція обмінюється даними. Тому в даній галузі техніки є потреба в способах поліпшення терміну служби батарей станції. Суть винаходу У цьому документі описуються способи поліпшення економії енергії станціями в безпровідних мережах. Згідно з одним аспектом станціяджерело може включати стан буфера енергозбереження в кадр, що відправляється станціїодержувачу. Станція-одержувач може працювати в режимі енергозбереження і може ставати активною тільки на деякий час. Стан буфера може вказувати кількість інформаційних кадрів, яку необхідно відправити станції-одержувачу. Станціяджерело може відправляти один або більше інформаційних кадрів до станції-одержувача, як вказано станом буфера. Станція-одержувач може знати, скільки інформаційних кадрів очікувати від станції-джерела на основі стану буфера. Станціяодержувач може перейти в режим очікування після прийому очікуваної кількості інформаційних кадрів, що може зберегти енергію батареї. Взагалі, станція-джерело може вказувати кількість буферизованих даних на основі будь-якої одиниці, наприклад, кількості інформаційних кадрів, кількості байтів, кількості бітів тощо. Станція-одержувач може знати, скільки даних очікувати, на основі обсягу даних, вказаного станом буфера. Згідно з іншим аспектом станція-одержувач, яка має можливість прийому множини інформаційних кадрів в одній можливості передачі (ТХОР), може повідомити цю можливість пакетного прийому ТХОР іншим станціям. В одному варіанті станція-одержувач може відправляти кадр, що містить інформацію про можливість пакетного прийому в ТХОР у станції. Ця інформація може вказувати кількість інформаційних кадрів, яка може бути прийнята станцією-одержувачем в одній ТХОР. Станція-одержувач може після цього приймати множину інформаційних кадрів від станції-джерела в одній ТХОР на основі можливості пакетного прийому в ТХОР у станції-одержувача. Станціяджерело може виконати доступ до каналу на початку ТХОР і може відправити всі інформаційні кадри в ТХОР без необхідності виконувати доступ до іншого каналу. 7 Ознаки стану буфера енергозбереження і пакетної передачі в ТХОР можуть використовуватися в різних режимах енергозбереження і в різних безпровідних мережах, як описано нижче. Далі також детально описуються різні аспекти та ознаки розкриття винаходу. Короткий опис креслень Фіг. 1 показує безпровідну мережу. Фіг. 2 показує часові шкали передачі для множини станцій. Фіг. 3 показує кадр, що допускає передачу стану буфера енергозбереження. Фіг. 4 показує роботу в режимі незапланованого енергозбереження з властивістю стану буфера енергозбереження. Фіг. 5 показує передачу інформаційних кадрів із зверненнями до окремих каналів. Фіг. 6А та 6В показують кадри, що допускають передачу можливості пакетного прийому в ТХОР. Фіг. 7 показує передачу інформаційних кадрів з можливістю пакетного прийому в ТХОР. Фіг. 8 та 9 показують роботу в режимі запланованого енергозбереження і режимі PSMP, відповідно, з ознаками стану буфера енергозбереження і пакетної передачі в ТХОР. Фіг. 10 та 11 показують відповідно процес і пристрій для передачі даних із станом буфера енергозбереження. Фіг. 12 та 13 показують відповідно процес і пристрій для прийому даних із станом буфера енергозбереження. Фіг. 14 та 15 показують відповідно процес і пристрій для передачі даних з можливістю пакетної передачі в ТХОР. Фіг. 16 та 17 показують відповідно процес і пристрій для прийому даних, відправлених з можливістю пакетної передачі в ТХОР. Фіг. 18 показує блок-схему двох станцій. Розкриття винаходу Способи, що описуються в цьому документі, можуть використовуватися для різних безпровідних мереж, наприклад, WLAN, WMAN, WWAN, WPAN тощо. WLAN може реалізовувати IEEE 802.11, Hiperlan тощо. WWAN може бути стільниковою мережею, наприклад, мережею множинного доступу з кодовим розділенням (CDMA), мережею множинного доступу з часовим розділенням (TDMA), мережею множинного доступу з частотним розділенням (FDMA), мережею з ортогональним FDMA (OFDMA), мережею FDMA з однією несучою (SC-FDMA) тощо. WMAN може реалізовувати IEEE 802.16 (на що звичайно посилаються як WiMAX), IEEE 802.20 тощо. WPAN може реалізовувати Bluetooth. Для розуміння способи описуються далі для WLAN за IEEE 802.11. Фіг. 1 показує безпровідну мережу 100 з множиною станцій 120. Взагалі, безпровідна мережа може включати в себе будь-яку кількість точок доступу і будь-яку кількість станцій. Станція є пристроєм, який може взаємодіяти з іншою станцією через безпровідне середовище. Терміни "безпровідне середовище" і "канал" часто використовуються взаємозамінно. Станція може взаємодіяти з точкою доступу або по одноранговому з'єднанню з 95317 8 іншою станцією. Станція також може називатися і може містити деякі або всі функціональні можливості термінала, мобільної станції, користувацького обладнання, абонентського модуля тощо. Станція може бути стільниковим телефоном, кишеньковим пристроєм, безпровідним пристроєм, персональним цифровим помічником (PDA), переносним комп'ютером, безпровідним модемом, безпровідним телефоном тощо. Точка доступу є станцією, яка може надавати доступ до служб трансляції через безпровідне середовище для станцій, асоційованих з цією точкою доступу. Точка доступу також може називатися і може містити деякі або всі функціональні можливості базової станції, базової приймально-передавальної станції (BTS), Вузла Б (Node В), вдосконаленого Вузла Б (eNode В) тощо. Безпровідна мережа 100 може реалізовувати будь-яку технологію радіозв'язку в сімействі стандартів IEEE 802.11, прийнятих Інститутом інженерів з електроніки та електротехніки (IEEE). Наприклад, безпровідна мережа 100 може реалізовувати стандарт IEEE 802.11, що включає одне або декілька з його доповнень, наприклад, 802.11а, 802.11b, 802.11е і/або 802.11g. Безпровідна мережа 100 також може реалізовувати IEEE 802.11n і/або 802.11s, які є стандартами, що формуються IEEE 802.11. IEEE 802.11, 802.11а, 802.11b, 802.11g та 802.11n охоплюють різні технології радіозв'язку і мають різні можливості. IEEE 802.11е поширюється на поліпшення якості обслуговування (QoS) для рівня Керування доступом до середовища передачі (МАС). Безпровідна мережа 100 може бути інфраструктурною мережею або спеціалізованою мережею (ad hoc мережа). Інфраструктурна мережа включає в себе одну або більше точок доступу і, можливо, інші об'єкти, які підтримують обмін інформацією для станції. Інфраструктурна мережа також називається Базовим набором служб (BSS) в IEEE 802.11. Спеціалізована мережа складається виключно із станцій у взаємному діапазоні зв'язку одна одної через безпровідне середовище. Спеціалізована мережа може створюватися оперативно при необхідності, як правило, без центрального керуючого об'єкта, такого як точка доступу, і може ліквідуватися, коли більше не потрібна. Спеціалізована мережа також згадується як Незалежний BSS (IBSS) в IEEE 802.11. Велика частина нижченаведеного опису передбачає, що безпровідна мережа 100 є спеціалізованою (ad hoc) мережею. Безпровідна мережа 100 може підтримувати один або декілька з наступних режимів або механізмів енергозбереження: незаплановане енергозбереження - дані передаються кожен раз, коли є дані для відправлення під час активних періодів, заплановане енергозбереження - дані передаються в заплановані періоди обслуговування під час активних періодів, і енергозберігаюче множинне опитування (PSMP) - дані передаються множині станцій з одним сповіщаючим кадром під час активних періодів. 9 Режим незапланованого енергозбереження також може називатися режимом енергозбереження (PS), режимом незапланованого енергозбереження IBSS, режимом Незапланованої автоматичної енергозберігаючої доставки (U-APSD) тощо. Режим запланованого енергозбереження також може називатися режимом запланованого енергозбереження IBSS, режимом Запланованої APSD (S-APSD) тощо. Ці режими енергозбереження дозволяють станціям перейти в режим очікування і зберегти енергію батареї, але працюють порізному, як описано нижче. Фіг. 2 показує приклад часових шкал передачі для різних станцій 120 в безпровідній мережі 100. Одна станція (наприклад, станція X на Фіг. 1) може утворювати безпровідну мережу і може підтримувати синхронізацію для безпровідної мережі. Станція X може періодично передавати сигнальний кадр (кадр маяка), який дозволяє іншим станціям виявляти та ідентифікувати станцію X. Час, в який потрібно передавати сигнальний кадр, називається плановим часом передачі сигнального кадру (ТВТТ). Інтервал часу між початком двох послідовних сигнальних кадрів називається сигнальним інтервалом (інтервалом маяка). Сигнальний інтервал може встановлюватися на підходящу тривалість, наприклад, 100 мілісекунд (мс) або деякий інший інтервал. Всі станції в безпровідній мережі можуть синхронізувати свої часові характеристики (хронування) із сигнальними кадрами, переданими станцією X. Різні типи кадрів можуть передаватися в проміжок часу між сигнальними кадрами. Ці кадри можуть включати в себе кадри керування, контрольні кадри, інформаційні кадри тощо. Інформаційний кадр також може називатися пакетом, блоком даних, елементом даних, Протокольним блоком даних (PDU), Сервісним блоком даних (SDU), SDU MAC (MSDU), PDU MAC (MPDU) тощо. Дві станції можуть мати один або більше потоків трафіку і можуть обмінюватися інформаційними кадрами для кожного потоку трафіку. Режим незапланованого енергозбереження може використовуватися в спеціалізованій мережі (або IBSS) в IEEE 802.11. У цьому випадку станція X може вибрати підходящу тривалість для вікна повідомлення індикації трафіку повідомлень (АТІМ) і може транслювати тривалість вікна АТІМ в кожному сигнальному кадрі. Всі станції в безпровідній мережі, включаючи ті, що працюють в режимі незапланованого енергозбереження, повинні бути активними під час кожного вікна АТІМ, щоб приймати кадри, підходящі для цих станцій. Вікно АТІМ починається з ТВТТ і закінчується, коли закінчується тривалість вікна АТІМ. Робота в режимі незапланованого енергозбереження може відбуватися таким чином. Коли у заданої станції А є один або більше інформаційних кадрів для передачі іншої станції В, станція А може передати кадр АТІМ під час вікна АТІМ до станції В. Всі станції в безпровідній мережі можуть приймати кадр АТІМ від станції А. Станція В може розпізнати, що вона є одержувачем кадру АТІМ і що у станції А є дані для передачі до станції В. Станція В може передати підтвердження (АСК) 95317 10 для кадру АТІМ. У кінці вікна АТІМ станції, які не передавали або не приймали кадри АТІМ (наприклад, станція С), можуть перейти в режим очікування. Станції, які передають і/або приймають кадри АТІМ, можуть обмінюватися даними після закінчення вікна АТІМ. У показаному на Фіг. 2 прикладі станція А передає інформаційний кадр до станції В після закінчення вікна АТІМ, і станція В передає АСК для цього інформаційного кадру. Станції А та В можуть залишатися активними до закінчення сигнального інтервалу. Для режиму незапланованого енергозбереження в спеціалізованій мережі IEEE 802.11 всім станціям обов'язково бути активними протягом всієї тривалості кожного вікна АТІМ. Це гарантує, що станції можуть сповіщати одна одну про очікуючі дані для інших станцій. Станція-джерело може передавати кадр АТІМ (як показано на Фіг. 2) або кадр із запитом на передачу (RTS) кожній станціїодержувачу, для якої у станції-джерела є очікуючі дані, протягом вікна АТІМ слідом за сигнальним кадром. Станції, які передають кадри АТІМ або RTS, і станції, які приймають кадри АТІМ або RTS, повинні залишатися в активному стані до закінчення наступного вікна АТІМ, як показано на Фіг. 2. Для станцій, які мають трафік з низькою періодичністю, вимога до цих станцій бути активними протягом усього сигнального інтервалу після прийому вказівки про буферизований трафік у вікні АТІМ може призвести до надмірної споживаної потужності батареї. Цей продовжений активний час може бути небажаним для станцій, які приймають тільки декілька інформаційних кадрів в сигнальному інтервалі і завершують прийом цих інформаційних кадрів рано в сигнальному інтервалі. В одному аспекті станція-джерело може включати стан буфера енергозбереження в кадр АТІМ або кадр RTS, що відправляються станціїодержувачу. Стан буфера енергозбереження може передавати обсяг даних (наприклад, кількість інформаційних кадрів або MSDU, або кількість байтів або бітів даних), який треба відправити станції-одержувачу. Станція-одержувач тоді б знала, скільки даних (наприклад, скільки інформаційних кадрів) очікувати від станції-джерела. Станціяодержувач може перейти в режим очікування після завершення прийому очікуваного обсягу даних (або кількості інформаційних кадрів) замість необхідності очікувати до закінчення наступного вікна АТІМ, що може зберегти енергію батареї. Наприклад, якщо станція-одержувач приймає кадр АТІМ або кадр RTS із станом буфера енергозбереження, що вказує два інформаційних кадри, то станція-одержувач може перейти в режим очікування після прийому двох інформаційних кадрів. Величина буферизованих даних може задаватися кількістю байтів, що може бути корисним, якщо виникає фрагментація кадру МАС. Фіг. 3 показує виконання кадру 300, яке допускає передачу стану буфера енергозбереження. Кадр 300 може використовуватися для кадру АТІМ, кадру RTS тощо. Кадр 300 включає в себе поле Керування кадром, яке надає різні порції інформації, поле Адреси призначення, яке ідентифікує станцію-одержувач кадру, поле Адреси джере 11 ла, яке ідентифікує станцію-джерело, що передає кадр, поле Тіла кадру, яке включає в себе поле Стану буфера енергозбереження, і можливо інші поля, які не показані на Фіг. 3 для розуміння. Поле Керування кадром включає в себе підполе Типу, поле Підтипу, поле Керування живленням (Pwr Mgt) та інші поля, не показані на Фіг. 3. Підполе Типу може бути встановлене в "00" для кадру керування або в "01" для контрольного кадру. Поле Підтипу може бути встановлене в "1001" для кадру АТІМ, який є одним типом кадру керування, або в "1011" для кадру RTS, який є одним типом контрольного кадру. Поле Керування живленням може бути встановлене в "1" для вказівки, що станція знаходиться в режимі енергозбереження, або в "0" для вказівки, що станція знаходиться в активному режимі. Для кадрів АТІМ та RTS поле Тіла кадру в цей час є порожнім полем, яке не несе ніякої інформації. У показаному на Фіг. З варіанті поле Стан буфера енергозбереження може включатися в поле Тіла кадру і може вказувати кількість інформаційних кадрів або MSDU, яку станція-джерело вмістила в буфер для станції-одержувача. Стан буфера енергозбереження також може надаватися в підполе поля Керування кадром або може відправлятися в кадрі керування, контрольному кадрі або інформаційному кадрі в інших способах. Взагалі стан буфера енергозбереження може вказувати доступність буферизованих даних (наприклад, "так" або "ні»), обсяг буферизованих даних, кількість буферизованих інформаційних кадрів або байтів тощо. Стан буфера енергозбереження може передаватися в кадрі АТІМ, кадрі RTS, інформаційному кадрі або якомунебудь іншому кадрі. Фіг. 4 показує приклад роботи в режимі незапланованого енергозбереження з властивістю стану буфера енергозбереження. У цьому прикладі у станції А є один інформаційний кадр для передачі станції В. Станція А передає кадр АТІМ протягом вікна АТІМ до станції В. Кадр АТІМ включає в себе стан буфера енергозбереження (PSBS), який вказує один інформаційний кадр, буферизований для станції В. Станція В повертає АСК для кадру АТІМ. У цьому прикладі ніякі інші кадри АТІМ не передаються протягом вікна АТІМ. У кінці вікна АТІМ станції А та В залишаються активними. Станція С не передала або прийняла ніякого кадру АТІМ і може відповідно перейти в режим очікування. На основі стану буфера енергозбереження станція В має намір прийняти один інформаційний кадр від станції А. Станція А передає інформаційний кадр, і станція В повертає АСК для цього інформаційного кадру. Після прийому інформаційного кадру станція В більше не очікує прийому даних від станції А і може перейти в режим очікування після передачі АСК для інформаційного кадру. Після передачі інформаційного кадру у станції А більше немає даних для станції В, і вона може перейти в режим очікування після прийому АСК для інформаційного кадру. Таким чином, обидві станції А та В можуть перейти в режим очікування замість необхідності очікувати до закінчення наступного вікна АТІМ. 95317 12 Передача даних по безпровідному каналу може бути ненадійною. Тому можуть бути випадки, де станція А не одержує АСК, відправлене станцією В після прийому останнього інформаційного кадру від станції А. Згідно з процедурами доступу до каналу станція А може повторно передати останній інформаційний кадр, коли не приймається АСК, і може передбачити, що станція В не відправила АСК, тому що вона не декодувала інформаційний кадр. Якщо станція В переходить в режим очікування, то станція В не буде декодувати повторні передачі. Станція А може продовжувати повторну передачу, доки вона не досягне максимального відліку повторів, і на цьому етапі вона перерве передачу. Це може призвести до надмірного споживання потужності для станції А і зайвій витраті безпровідного середовища. Залежно від допустимих потужностей станцій А та В, станція В може віддавати перевагу переходу в режим очікування якнайшвидше після відправлення АСК для останнього інформаційного кадру (наприклад, станція В може бути обмежена за потужністю і може не мати відношення до електропостачання станції А), або станція В може віддати перевагу тому, щоб залишитися активною протягом деякого часу після відправлення цього АСК (наприклад, станції А та В можуть бути обидві обмежені за потужністю). Перебування активною після відправлення АСК для останнього інформаційного кадру дозволило б станції В відправити АСК, якщо станція А повторно передає після того, як вихідний АСК був стертий безпровідним каналом. Станція В може використовувати SIFS, DIFS, розмір конкурентного вікна, навантаження на безпровідне середовище, кількість станцій в IBSS тощо для оцінки, як довго залишатися активною, щоб поліпшити економію енергії обома станціями А та В, і щоб знизити навантаження на мережу. Якщо станція В приймає дублюючі кадри, то тільки один береться до уваги при прийнятті рішення, як довго залишатися активною. Взагалі, станції-джерела і станції-одержувачі можуть узгодити стратегію завершення, якщо АСК для останнього інформаційного кадру (або будьякого інформаційного кадру) не приймається станцією-джерелом. Станція-одержувач може залишатися активною протягом деякого часу, щоб прийняти можливу повторну передачу від станціїджерела, як описано вище. Як альтернатива, станція-джерело може пропустити повторну передачу останнього інформаційного кадру протягом поточного активного періоду, якщо не приймається АСК від станції-одержувача. Замість цього станціяджерело може повторно передати цей інформаційний кадр в подальшому активному періоді або може відкинути інформаційний кадр. Це тоді дозволило б станції - одержувачу перейти в режим очікування відразу після відправлення АСК для останнього інформаційного кадру. Між станціямиджерелами і станціями-одержувачами також можуть узгоджуватися інші стратегії завершення. У станції-джерела може бути множина інформаційних кадрів для передачі станції-одержувачу, і вона може передавати один інформаційний кадр за раз. Для кожного інформаційного кадру станція 13 джерело може виконувати доступ до каналу для одержання доступу до каналу і може передавати інформаційний кадр по каналу при одержанні доступу. Фіг. 5 показує передачу множини інформаційних кадрів станцією А до станції В з Функцією розподіленої координації (DCF) в IEEE 802.11. У станції А є дані для передачі, і вона починає зондування каналу в момент Т1, щоб визначити, чи є канал зайнятим або незайнятим. Якщо канал є незайнятим протягом періоду часу, рівного міжкадровому інтервалу режиму DCF (DIFS), то станція А може передавати інформаційний кадр, починаючи з моменту Т2, де T2-T1DIFS. Станція В приймає і декодує інформаційний кадр від станції А. Після закінчення інформаційного кадру в момент Т3 станція В очікує проміжок часу короткого міжкадрового інтервалу (SIFS) і передає АСК, починаючи з моменту Т4, де Т4-T3SIFS. Оскільки SIFS коротше DIFS, станція В може одержати доступ до каналу перед іншими станціями після закінчення інформаційного кадру. Це гарантує, що станція А може прийняти АСК своєчасно. У станції А є інший інформаційний кадр для передачі, і вона починає зондування каналу в момент Т5, щоб визначити, чи є канал зайнятим або незайнятим. У цьому прикладі канал спочатку є незайнятим, але стає зайнятим в момент Т6. Станція А може тоді почекати, доки канал стане незайнятим в момент Т7, і може додатково очікувати незайнятого каналу протягом періоду DIFS, який виникає в момент Tg. Станція А може потім вибрати довільну відстрочку передачі між нулем і конкурентним вікном (CW). Довільна відстрочка передачі використовується, щоб уникнути сценарію, в якому множину станцій передають одночасно після зондування, що канал не зайнятий протягом часу DIFS. Станція А потім відраховує довільне відстрочення передачі, зупиняючись кожен раз, коли канал стає зайнятим, і поновлюючи відлік після того, як канал стає незайнятим протягом часу DIFS (не показано на Фіг. 5). Станція може передати інформаційний кадр, коли відлік досягає нуля в момент Т9. Станція В приймає і декодує інформаційний кадр від станції А. Після закінчення інформаційного кадру в момент Т10 станція В очікує проміжок часу SIFS і передає АСК, починаючи з моменту Т11 де T11-T10SIFS. Як показано на Фіг. 5, виконання доступу до каналу для кожного інформаційного кадру може збільшити кількість часу для передачі множини інформаційних кадрів. Причина в тому, що канал може стати зайнятим під час будь-якого доступу до каналу, і станції-джерелу було потрібно би тоді боротися за канал з іншими станціями. Кожний доступ до каналу додає затримку в наданні доступу і витрати АСК. Збільшений час передачі для множини інформаційних кадрів може призвести до того, що станції-джерела і станції-одержувачі довше знаходяться активними. В іншому аспекті станція, здатна приймати множину інформаційних кадрів в одній ТХОР, може повідомити цю можливість пакетного прийому в ТХОР іншим станціям. Можливість пакетного прийому в ТХОР підтримує доставку множини інфор 95317 14 маційних кадрів в одній ТХОР з одним доступом до каналу, що може скоротити кількість часу для передачі інформаційних кадрів. Станція може відправити поле Інформації про Можливість в кадрі Запиту асоціації, коли станція приєднується до безпровідної мережі. Станція також може відправити поле Інформації про Можливість в кадрі АТІМ або в якому-небудь іншому кадрі керування. Поле Інформації про Можливість може містити інформацію про те, чи підтримується станцією пакетний прийом в ТХОР, і про кількість інформаційних кадрів, яка може бути прийнята станцією в одній ТХОР, яка може задаватися Nрозрядним значенням (наприклад, 8-розрядним значенням). В одному виконанні значення з усіх нулів може вказувати, що пакетний прийом в ТХОР не підтримується. Значення з усіх одиниць може вказувати, що станція може приймати будьяку кількість інформаційних кадрів в одній ТХОР з найвищою швидкістю передачі даних. Значення, що залишилися, можуть вказувати кількість інформаційних кадрів, яка може бути прийнята на кожну ТХОР. В іншому варіанті кількість інформаційних кадрів, яка може бути прийнята на кожну ТХОР, може обмежуватися деякими допустимими значеннями, наприклад, 0, 1, 2, 4 і всі одиниці, і всім станціям може бути приписано підтримувати це. Взагалі, чи підтримується пакетна передача в ТХОР і кількість інформаційних кадрів, яка може бути прийнята на кожну ТХОР, може надаватися в одному або декількох полях і з використанням будь-якого формату. Фіг. 6А показує виконання кадру 600, який допускає передачу можливості пакетного прийому в ТХОР. Кадр 600 може використовуватися для кадру Запиту асоціації, кадру Аутентифікації або якого-небудь іншого кадру керування, контрольного кадру або інформаційного кадру. Кадр 600 включає в себе поле Керування кадром, поле Адреси призначення, поле Адреси джерела, поле Тіла кадру і, можливо, інші поля, які не показані на Фіг. 6А для розуміння. Поле Тіла кадру включає в себе поле Інформації про Можливість і, можливо, інші поля, які не показані на Фіг. 6А. Поле Інформації про Можливість включає в себе підполе Можливості пакетного прийому (Rx) в ТХОР, яке може задаватися, як описано вище. Можливість пакетного прийому в ТХОР також може передаватися у вигляді окремого поля в полі Тіла кадру або може відправлятися в кадрі керування або контрольному кадрі в інших способах. Можливість пакетного прийому в ТХОР також може відправлятися в якому-небудь іншому типі кадру, наприклад, в першому інформаційному кадрі, відправленому станцією-джерелом. Станція X (яка утворила спеціалізовану мережу) може приймати можливості пакетного прийому в ТХОР у інших станцій в спеціалізованій мережі, наприклад, під час асоціації цих станцій. Станція X може транслювати можливості пакетного прийому в ТХОР у цих станцій за допомогою сигнальних кадрів. Фіг. 6В показує варіант сигнального кадру 610, що допускає передачу можливостей пакетного прийому в ТХОР у станцій в спеціалізованій мере 15 жі. Сигнальний кадр 610 включає в себе поле Керування кадром, поле Тіла кадру і інші поля, які не показані на Фіг. 6В для розуміння. Поле Тіла кадру включає в себе поле Сигнального Інтервалу, яке вказує сигнальний інтервал, поле Інформації про Можливість, яке вказує можливості станції X, поле Множини Параметрів IBSS, яке вказує множину параметрів, що використовуються для підтримки спеціалізованої мережі (наприклад, тривалість вікна АТІМ), поле Інформації про Можливість пакетного прийому в ТХОР і, можливо, інші поля. Поле Інформації про Можливість пакетного прийому в ТХОР може включати в себе один запис для кожної станції, чия можливість пакетного прийому в ТХОР транслюється в сигнальному кадрі. Запис для кожної станції може включати в себе підполе для ідентифікатора або адреси станції (STA Yk) і підполе для Можливості пакетного прийому в ТХОР у цієї станції. Можливості пакетного прийому в ТХОР у станцій також можуть транслюватися іншими способами і/або в інших кадрах. У ще одному аспекті станція, що допускає передачу множини інформаційних кадрів в одній ТХОР, може повідомити цю можливість пакетної передачі в ТХОР іншим станціям. Можливість пакетної передачі в ТХОР допускає передачу множини інформаційних кадрів в одній ТХОР з одним доступом до каналу. Можливість пакетної передачі в ТХОР може передаватися і повідомлятися аналогічним чином, як можливість пакетного прийому в ТХОР. Фіг. 7 показує передачу множини інформаційних кадрів станцією А до станції В з можливістю пакетної передачі в ТХОР. У станції А є дані для передачі, і вона починає зондування каналу в момент Т1,. Після визначення, що канал не зайнятий на час DIFS, станція А передає перший інформаційний кадр в момент Т2. Станція В приймає і декодує перший інформаційний кадр, очікує протягом часу SIFS після закінчення першого інформаційного кадру в момент Т3 і передає АСК, починаючи з моменту Т4. Станція А приймає АСК, очікує протягом часу SIFS після закінчення АСК в момент Т5 і передає другий інформаційний кадр, починаючи з моменту Т6. Оскільки SIFS коротше DIFS, станція А може передавати другий інформаційний кадр без конфлікту з іншими станціями, які очікують незайнятий канал протягом часу DIFS. Станція В приймає і декодує другий інформаційний кадр, очікує протягом часу SIFS після закінчення другого інформаційного кадру в момент Т7 і передає АСК, починаючи з моменту Т8. Будь-яка кількість інформаційних кадрів і АСК може бути передана аналогічним чином, обмежена можливістю пакетного прийому в ТХОР у станції В. В момент Т10, який є часом SIFS після завершення попереднього АСК (не показаний на Фіг. 7), станція А передає останній інформаційний кадр. Станція В приймає і декодує останній інформаційний кадр, очікує протягом часу SIFS після закінчення останнього інформаційного кадру в момент Т11 і передає АСК, починаючи з моменту Т12. Як показано на Фіг. 7, станція А може передавати будь-яку кількість інформаційних кадрів в одній ТХОР з одним доступом до каналу, що може 95317 16 скоротити кількість часу для передачі інформаційних кадрів. Це може дозволити обом станціям А та В перейти в режим очікування раніше, що може зберегти енергію батареї. Пакет ТХОР може призначатися для складеного пакета, такого як складений MPDU (A-MPDU) в IEEE 802.11n. Взагалі, ознаки стану буфера енергозбереження і пакетної передачі в ТХОР можуть використовуватися окремо або в поєднанні. Поєднання цих двох ознак може надати точну інформацію для станції-одержувача щодо майбутньої передачі даних для цієї станції. Наприклад, якщо стан буфера енергозбереження вказує чотири очікуючих інформаційних кадри, а можливість пакетного прийому в ТХОР вказує шість інформаційних кадрів на кожну ТХОР, то станція-джерело може відправляти чотири інформаційних кадри в одній ТХОР. Якщо стан буфера енергозбереження вказує чотири очікуючих інформаційних кадри і пакетний прийом в ТХОР не підтримується, то станція-одержувач може прийняти один інформаційний кадр за раз і перейти в режим очікування негайно або через деякий час після прийому всіх чотирьох інформаційних кадрів. Ознака стану буфера енергозбереження і/або пакетної передачі в ТХОР може використовуватися в поєднанні з будь-якими режимами енергозбереження, перерахованими вище. Ці ознаки також можуть використовуватися незалежно від цих режимів енергозбереження. Для режиму незапланованого енергозбереження станція-джерело може включати стан буфера енергозбереження для станції-одержувача в кадр АТІМ або кадр RTS, що відправляється у вікні АТІМ, як показано на Фіг. 4. Станція-джерело може передавати один або більше інформаційних кадрів станції-одержувачу після закінчення вікна АТІМ в кожній ТХОР. Режим незапланованого енергозбереження з ознакою стану буфера енергозбереження і/або пакетної передачі в ТХОР може переважно використовуватися станціями з аперіодичним трафіком або трафіком, який може допускати деяку затримку і тремтіння. Режим незапланованого енергозбереження з цими ознаками також може використовуватися в інших сценаріях. Для режиму запланованого енергозбереження дві станції можуть узгодити перехід в активний стан у фіксованому інтервалі між сигнальними кадрами, щоб передавати і/або приймати дані. Цей інтервал називається періодом обслуговування. Узгодження періоду обслуговування може виконуватися під час настроювання IBSS, через настроювання специфікації трафіку (TSPEC) для потоку трафіку між двома станціями тощо. Хоча планування в IBSS в цей час не визначене в IEEE 802.11, дві станції можуть погоджувати і планувати період обслуговування, використовуючи будь-який механізм. Узгодження періоду обслуговування може йти в доповнення до обміну інформацією для стану буфера енергозбереження і можливості пакетного прийому в ТХОР для кожної станції. Фіг. 8 показує приклад роботи в режимі запланованого енергозбереження з ознаками стану буфера енергозбереження і пакетної передачі в 17 ТХОР. У цьому прикладі станції А та В узгодили момент Т1 обслуговування, і обидві станції переходять в активний стан до часу обслуговування для обміну даними. У момент Т1 обслуговування станція А звертається до каналу і передає перший інформаційний кадр до станції В. Цей інформаційний кадр може включати в себе стан буфера енергозбереження, що вказує кількість інформаційних кадрів, яка станція А буферизувала для станції В. Можливість пакетного прийому в ТХОР у станції В може бути повідомлена станції А під час узгодження періоду обслуговування. У будь-якому випадку станція В може мати інформацію про кількість очікуваних від станції А інформаційних кадрів, і станція А може мати інформацію про можливість пакетного прийому в ТХОР у станції В. Станція В повертає АСК для першого інформаційного кадру. Станція А потім передає інформаційні кадри, що залишилися, до станції В, наприклад, використовуючи можливість пакетного прийому в ТХОР у станції В, як описано вище для Фіг. 7. Станція В може потім звернутися до каналу і передати перший інформаційний кадр до станції А. Цей інформаційний кадр може включати в себе стан буфера енергозбереження, що вказує кількість інформаційних кадрів, яка станція В буферизувала для станції А, або яку-небудь іншу інформацію про буфер. Можливість пакетного прийому в ТХОР у станції А може бути повідомлена станції В під час узгодження періоду обслуговування. У будь-якому випадку станція А може мати інформацію про кількість очікуваних від станції В інформаційних кадрів, і станція В може мати інформацію про можливість пакетного прийому в ТХОР у станції А. Станція А повертає АСК для першого інформаційного кадру. Станція В потім передає інформаційні кадри, що залишилися, до станції А, наприклад, як описано вище для Фіг. 7. Станція А може перейти в режим очікування через деякий час після відправлення АСК для останнього очікуваного інформаційного кадру. Момент, в який кожна станція переходить в режим очікування, може залежати від умов безпровідного середовища, міжкадрового інтервалу тощо. Взагалі, обмін даними під час періоду обслуговування може бути або двонаправленим з обома станціями, що передають дані (як показано на Фіг. 8), або однонаправленим тільки з однією станцією, що передає дані. Це може залежати від характеристик потоку трафіку і може вказуватися під час настроювання TSPEC. Обмін даними протягом кожного періоду обслуговування може додержуватися правил звичайного доступу до каналу. Станція, запланована для передачі першою (наприклад, станція А на Фіг. 8), може виконувати доступ до каналу. Доступ до каналу може займати змінну кількість часу, яка може залежати від завантаження каналу біля моменту обслуговування. Станція, запланована для передачі другою (наприклад, станція В на Фіг. 8), також може виконати доступ до каналу, коли у неї є дані для передачі до станції, яка передає першою (як показано на Фіг. 8), або може передати АСК через проміжок SIFS від закінчення останньо 95317 18 го інформаційного кадру, переданого станцією, яка передає першою (не показано на Фіг. 8). Фіг. 8 показує використання ознаки пакетної передачі в ТХОР обома станціями А та В для передачі даних. Взагалі, кожна станція може використовувати або не використовувати ознаку пакетної передачі в ТХОР. Станція А може передати всі інформаційні кадри до того, як станція В передасть будь-який інформаційний кадр, як показано на Фіг. 8. Як альтернатива, дві станції можуть передавати їх інформаційні кадри по черзі. Наприклад, слідом за першим інформаційним кадром, переданим станцією А, станція В може передати її перший інформаційний кадр разом з АСК для інформаційного кадру, прийнятого від станції А. Станція А може потім передати її другий інформаційний кадр разом з АСК для інформаційного кадру, прийнятого від станції В. Коли використовується пакетна передача в ТХОР, приймаюча станція може підтверджувати інформаційні кадри окремо за допомогою АСК або може підтверджувати декілька інформаційних кадрів за допомогою блокового АСК. Аналогічно АСК, станція, яка передає блокове АСК після прийому останнього очікуваного інформаційного кадру, може визначити, як довго залишатися активною після відправлення блокового АСК, якщо блокове АСК не прийняте іншою станцією. Можливість блокового АСК може узгоджуватися між станціямиджерелами і станціями-одержувачами. Незалежно від того, як можуть передаватися інформаційні кадри, стан буфера енергозбереження може використовуватися для визначення, чи є ще буферизовані інформаційні кадри на станції-джерел і. Якщо ще є буферизовані інформаційні кадри, то станція-одержувач може очікувати прийому всіх інформаційних кадрів перед переходом в режим очікування. Режим запланованого енергозбереження з ознакою стану буфера енергозбереження і/або пакетної передачі в ТХОР може переважно використовуватися станціями з різними типами періодичного трафіку, наприклад, голосового трафіку, відеотрафіку, проведення ігор тощо. Режим запланованого енергозбереження з цими ознаками також може використовуватися в інших сценаріях. Режим PSMP дозволяє точці доступу в інфраструктурній мережі (або BSS) повідомляти одноразовий майбутній розклад для передач висхідної лінії зв'язку і низхідної лінії зв'язку для множини станцій, використовуючи один кадр. Точка доступу може вибрати загальний момент обслуговування для всіх станцій, які треба зібрати. Точка доступу може передати кадр PSMP в загальний момент обслуговування. Кадр PSMP може вказувати час початку для кожної станції, запланованої в поточному періоді обслуговування PSMP. Точка доступу може потім обслужити одну станцію за раз і під час початку для цієї станції. Кожна станція може прийняти кадр PSMP, перебувати в режимі очікування до її часу початку, який вказаний кадром PSMP, і перейти в активний стан перед її часом початку для обміну даними з точкою доступу. Період обслуговування PSMP охоплює кадр PSMP і подальші обміни кадрами для всіх запланованих стан 19 цій. За період обслуговування PSMP точкою доступу може виконуватися один доступ до каналу в загальний момент обслуговування. Можливість PSMP може використовуватися в спеціалізованій мережі (або IBSS), щоб дозволити станції-джерелу повідомити про буферизовані дані і, можливо, розклад для множини станційодержувачів. Станція А (або будь-яка інша станція в спеціалізованій мережі) може вказувати її можливість з формування і прийому кадрів PSMP в полі Інформації про Можливість. Станція А може обмінюватися цією інформацією із станцією X (яка є станцією, що утворює спеціалізовану мережу і періодично передає сигнальні кадри) під час настроювання IBSS. Станція X може транслювати можливості PSMP іншим станціям в спеціалізованій мережі в сигнальних кадрах. Як альтернатива або додатково, станція А може передавати її можливість PSMP безпосередньо з іншими станціями в спеціалізованій мережі. Тільки станції, здатні на прийом кадрів PSMP, включаються в період обслуговування PSMP. Фіг. 6В показує виконання сигнального кадру 610, що допускає передачу можливостей PSMP у станцій в спеціалізованій мережі. Сигнальний кадр 610 включає в себе поле Інформації про Можливість PSMP в полі Тіла кадру. Поле Інформації про Можливість PSMP може включати в себе один запис для кожної станції, чия можливість PSMP транслюється в сигнальному кадрі. Запис для кожної станції може включати в себе підполе для ідентифікатора або адреси станції (STA Zm) і підполе для Можливості PSMP у цієї станції. Запис для кожної станції може вказувати, чи може станція передавати кадри PSMP і/або чи може вона приймати кадри PSMP. Можливості PSMP у станцій також можуть транслюватися іншими способами і/або в інших кадрах. Фіг. 9 показує приклад роботи в режимі PSMP з ознаками стану буфера енергозбереження і пакетної передачі в ТХОР. У цьому прикладі станція А буферизувала дані для двох станційодержувачів В та С і може передавати кадр PSMP (замість множини кадрів АТІМ) слідом за сигнальним кадром протягом вікна АТІМ. Оскільки всі станції в спеціалізованій мережі мають однакові пріоритети доступу до каналу, станція А може виявитися не в змозі повідомити про розклад відразу після сигнального кадру і підтримувати розклад протягом сигнального інтервалу. Щоб пом'якшити цю проблему, може використовуватися двохетапне повідомлення PSMP, яке показане на Фіг. 9. Станція А передає перший кадр PSMP слідом за сигнальним кадром під час вікна АТІМ. Цей кадр PSMP може вказувати стан буфера енергозбереження (PSBS) кожної станції, для якої станція А буферизувала дані. Інші станції можуть використовувати інформацію про стан буфера енергозбереження для визначення, чи потрібно їм бути активними для прийому даних від станції А. Перший кадр PSMP також може вказувати період обслуговування PSMP, який є інтервалом часу в поточному сигнальному інтервалі, в якому станція А має 95317 20 намір обслужити станції, визначені в першому кадрі PSMP. Станція А передає другий кадр PSMP після закінчення вікна АТІМ слідом за подальшим доступом до каналу. В одному виконанні другий кадр PSMP вказує розклад для кожної станції, визначеної в першому і/або другому кадрі PSMP. Станція А потім обслуговує одну станцію-одержувача за раз і під час початку для цієї станції. Станція А може передавати до кожної станції-одержувача з використанням можливості пакетного прийому в ТХОР у тієї станції-одержувача, яка може передаватися будь-яким способом. Кожна станціяодержувач може прийняти другий кадр PSMP, перебувати в режимі очікування до її часу початку, який вказаний кадром PSMP, і перейти в активний стан перед її часом початку для обміну даними із станцією А. В іншому виконанні другий кадр PSMP вказує стан буфера енергозбереження у станційодержувачів і може не включати в себе розклад. Станція А тоді може передавати до кожної станціїодержувача, використовуючи можливість пакетного прийому в ТХОР у тієї станції-одержувача. Взагалі, другий кадр PSMP може використовуватися для повідомлення розкладу або для передачі даних станціям-одержувачам. Або АСК, або блокове АСК можуть передаватися станцією-одержувачем, коли дозволена пакетна передача в ТХОР. Тривалість активності після передачі АСК або блокового АСК після прийому останнього очікуваного інформаційного кадру може вибиратися станцієюодержувачем. У рамках періоду обслуговування другий кадр PSMP допускає велику гранулярність здатності зберігання енергії. Інформація у другому кадрі PSMP може використовуватися іншими станціями в IBSS, щоб відкласти доступ до каналу до закінчення поточного періоду PSMP. Фіг. 10 показує виконання процесу 1000 для передачі даних. На першій станції може бути визначений стан буфера для другої станції, для якої є дані для відправлення (етап 1012). Друга станція може працювати в режимі енергозбереження в спеціалізованій мережі, і стан буфера може вказувати кількість інформаційних кадрів для відправлення другої станції. Кадр, що містить стан буфера, може бути сформований (етап 1014) і відправлений з першої станції до другої станції протягом часу активності для першої і другої станцій (етап 1016). Щонайменше, один інформаційний кадр може бути відправлений до другої станції, як вказано станом буфера (етап 1018). Кадр із станом буфера може бути кадром АТІМ або кадром RTS і може відправлятися протягом інтервалу часу, коли перша і друга станції обидві є активними, наприклад, протягом вікна АТІМ, як показано на Фіг. 4. Кадр із станом буфера також може бути кадром PSMP, що містить стан буфера для множини станцій, для яких є дані для відправлення. Кадр PSMP може бути відправлений протягом вікна АТІМ або протягом періоду обслуговування PSMP, наприклад, як показано на Фіг. 9. Кадр із станом буфера також може бути першим інформаційним кадром, відправленим під час інтервалу обслуговування для станції, наприклад, як показано на Фіг. 8. 21 Фіг. 11 показує виконання пристрою 1100 для передачі даних. Пристрій 1100 включає в себе засіб для визначення на першій станції стану буфера для другої станції, для якої є дані для відправлення (модуль 1112), засіб для формування кадру, що містить стан буфера (модуль 1114), засіб для відправлення кадру від першої станції до другої станції протягом часу активності для першої і другої станцій (модуль 1116) і засіб для відправлення другій станції щонайменше одного інформаційного кадру, як вказано станом буфера (модуль 1118). Фіг. 12 показує виконання процесу 1200 для прийому даних. Кадр, що містить стан буфера для другої станції, може прийматися від першої станції протягом часу активності для першої і другої станцій (етап 1212). Щонайменше, один інформаційний кадр може бути прийнятий від першої станції, як вказано станом буфера (етап 1214). Друга станція може працювати в режимі енергозбереження в спеціалізованій мережі. Чи переходити в режим очікування, може визначатися на основі стану буфера і всіх інформаційних кадрів, прийнятих від першої станції (етап 1216). Кадр із станом буфера може бути кадром АТІМ, кадром RTS або кадром PSMP і може прийматися протягом вікна АТІМ в сигнальному інтервалі. Щонайменше один інформаційний кадр може бути прийнятий після вікна АТІМ. Кадр із станом буфера також може бути інформаційним кадром і може прийматися протягом інтервалу обслуговування для другої станції. Додаткові інформаційні кадри, за наявності, можуть прийматися, як вказано станом буфера. У будь-якому випадку друга станція може перейти в режим очікування після прийому всіх інформаційних кадрів, вказаних станом буфера, і до закінчення сигнального інтервалу. Друга станція може відправити АСК або блокове АСК для прийнятого інформаційного кадру(ів), включаючи останній очікуваний інформаційний кадр. Друга станція може перейти в режим очікування після прийому і підтвердження всіх інформаційних кадрів. Друга станція також може відкласти вимкнення її ланцюга приймача, щоб протистояти ситуації, де її АСК або блокове АСК загублене, і деякі інформаційні кадри повторно передаються першою станцією. Фіг. 13 показує виконання пристрою 1300 для прийому даних. Пристрій 1300 включає в себе засіб для прийому від першої станції кадру, що містить стан буфера для другої станції, протягом часу активності для першої і другої станцій (модуль 1312), засіб для прийому щонайменше одного інформаційного кадру від першої станції, як вказано станом буфера (модуль 1314), і засіб для визначення, чи переходити в режим очікування, на основі стану буфера і всіх інформаційних кадрів, прийнятих від першої станції (модуль 1316). Фіг. 14 показує виконання процесу 1400 для передачі даних. Першою станцією може прийматися кадр, що містить інформацію про можливість пакетного прийому в ТХОР у другої станції, яка працює в режимі енергозбереження (етап 1412). Інформація про можливість пакетного прийому в ТХОР може вказувати кількість інформаційних 95317 22 кадрів, яка може бути прийнята другою станцією в одній ТХОР. Кадр може бути кадром керування і може прийматися під час асоціації з другою станцією. Кадр також може бути сигнальним кадром і може транслюватися в плановий час передачі сигнального кадру (ТВТТ). Кадр також може бути інформаційним кадром, відправленим другою станцією. У будь-якому випадку множина інформаційних кадрів може бути відправлена до другої станції в одній ТХОР на основі можливості пакетного прийому в ТХОР у другої станції (етап 1414). Для етапу 1414 першою станцією може виконуватися доступ до каналу на початку ТХОР. Множина інформаційних кадрів може бути потім відправлена першою станцією в ТХОР без виконання іншого доступу до каналу, наприклад, як показано на Фіг. 7-9. Фіг. 15 показує варіант пристрою 1500 для передачі даних. Пристрій 1500 включає в себе засіб для прийому на першій станції кадру, що містить інформацію про можливість пакетного прийому в ТХОР у другої станції, яка працює в режимі енергозбереження (модуль 1512), і засіб для відправлення множини інформаційних кадрів до другої станції в одній ТХОР на основі можливості пакетного прийому в ТХОР у другої станції (модуль 1514). Фіг. 16 показує виконання процесу 1600 для прийому даних. Може відправлятися кадр, що містить інформацію про можливість пакетного прийому в ТХОР у першої станції, яка працює в режимі енергозбереження (етап 1612). Може прийматися множина інформаційних кадрів, відправлених другою станцією до першої станції в одній ТХОР, на основі можливості пакетного прийому в ТХОР у першої станції (етап 1614). Фіг. 17 показує виконання пристрою 1700 для прийому даних. Пристрій 1700 включає в себе засіб для відправлення кадру, що містить інформацію про можливість пакетного прийому, в ТХОР у першої станції, яка працює в режимі енергозбереження (модуль 1712), і засіб для прийому множини інформаційних кадрів, відправлених другою станцією до першої станції в одній ТХОР, на основі можливості пакетного прийому в ТХОР у першої станції (модуль 1714). Фіг. 18 показує блок-схему виконання станцій 120а та 120х на Фіг. 1, які є двома типовими станціями. На станції 120х процесор 1812 (ТХ) даних, що передаються, може приймати дані трафіку від джерела 1810 даних для станцій, запланованих для передачі, керуючі дані від контролера/процесора 1820 і інформацію про планування від планувальника 1824 (наприклад, якщо використовується планування). Керуючі дані можуть містити стан буфера енергозбереження у станцій, до яких будуть відправлятися дані, можливості пакетного прийому в ТХОР і/або можливості PSMP у станцій в безпровідній мережі і/або іншу інформацію. Взагалі, планування може використовуватися або не використовуватися кожною станцією. Кадри можуть передаватися між станціями на основі повідомлення про буферизовані дані (наприклад, з використанням кадрів АТІМ, RTS і/або PSMP) і змагання за канал, або на основі інших підходів. 23 Процесор 1812 даних, що передаються, може обробляти (наприклад, кодувати, переміжувати, модулювати і скремблювати) дані для кожної станції на основі швидкості, вибраної для тієї станції, обробляти керуючі дані та інформацію про планування і формувати вихідні елементарні посилання. Передавач (TMTR) 1814 може обробляти (наприклад, перетворювати в аналогову форму, посилювати, фільтрувати і перетворювати з підвищенням частоти) вихідні елементарні посилання і формувати модульований сигнал, який може бути переданий від антени 1816 до інших станцій. На станції 120а антена 1852 може приймати модульовані сигнали від станції 120х і/або інших станцій і може надавати прийнятий сигнал. Приймач 1854 може обробляти прийнятий сигнал і надавати вибірки. Процесор 1856 (RX) даних, що приймаються, може обробляти (наприклад, дескремблювати, демодулювати, усувати переміжування і декодувати) вибірки, надавати декодовані дані для станції 120а приймачу 1858 даних і надавати керуючі дані та інформацію про планування контролеру/процесору 1860. На станції 120а процесор 1872 даних, що передаються, може приймати дані трафіку від джерела 1870 даних і керуючі даних (наприклад, стан буфера енергозбереження, можливість пакетного прийому в ТХОР, можливість PSMP тощо) від контролера/процесора 1860. Процесор 1872 даних, що передаються, може обробляти дані трафіку і керуючі дані для кожної станції-одержувача на основі швидкості, вибраної для тієї станції, і формувати вихідні елементарні посилання. Передавач 1874 може обробляти вихідні елементарні посилання і формувати модульований сигнал, який може бути переданий від антени 1852 до інших станцій. На станції 120х антена 1816 може приймати модульовані сигнали від станції 120а і/або інших станцій. Приймач 1830 може обробляти прийнятий сигнал від антени 1816 і надавати вибірки. Процесор 1832 даних, що приймаються, може обробляти вибірки і надавати декодовані дані для кожної станції приймачу 1834 даних, і надавати керуючі дані контролеру/процесору 1820. Контролери/процесор 1820 та 1860 можуть керувати роботою на станціях 120х та 120а, відповідно. Контролер/процесор 1820 і/або 1860 також може виконувати процес 1000 на Фіг. 10, процес 1200 на Фіг. 12, процес 1400 на Фіг. 14, процес 1600 на Фіг. 16 і/або інші процеси для методик, що описуються в цьому документі. Запам'ятовуючі пристрої 1822 та 1862 можуть зберігати програмні коди і дані для станцій 120х та 120а, відповідно. Планувальник 1824 може виконувати планування для станцій на основі будь-якого з виконань, описаних вище. Описані в цьому документі способи можуть реалізовуватися різними засобами. Наприклад, способи можуть реалізовуватися в апаратних засобах, мікропрограмному забезпеченні, програмному забезпеченні або їх поєднанні. Для апаратної реалізації блоки обробки, що використовуються для виконання способів, можуть реалізовуватися в одній або декількох спеціалізованих інтегральних 95317 24 схемах (ASIC), цифрових процесорах сигналів (DSP), пристроях цифрової обробки сигналів (DSPD), програмованих логічних пристроях (PLD), програмованих користувачем вентильних матрицях (FPGA), процесорах, контролерах, мікроконтролерах, мікропроцесорах, електронних пристроях, інших електронних блоках, спроектованих для виконання описаних тут функцій, в комп'ютері або їх поєднаннях. Для мікропрограмної і/або програмної реалізації способи можуть реалізовуватися за допомогою модулів (наприклад, процедур, функцій тощо), які виконують описані в цьому документі функції. Мікропрограмні і/або програмні команди/коди можуть зберігатися в запам'ятовуючому пристрої (наприклад, запам'ятовуючому пристрої 1822 або 1862 на Фіг. 18) і виконуватися процесором (наприклад, процесором 1820 або 1860). Запам'ятовуючий пристрій може реалізовуватися всередині процесора або поза процесором. Мікропрограмне забезпечення і/або програмні команди/код також можуть зберігатися на носії, що читається комп'ютером/процесором, такому як оперативний запам'ятовуючий пристрій (RAM), постійний запам'ятовуючий пристрій (ROM), енергонезалежний оперативний запам'ятовуючий пристрій (NVRAM), програмований постійний запам'ятовуючий пристрій (PROM), електрично стираний PROM (EEPROM), флеш-пам'ять, гнучкий диск, компактдиск (CD), універсальний цифровий диск (DVD), магнітний або оптичний пристрій зберігання даних тощо. Команди/код можуть бути такими, що виконуються одним або більше процесорами і можуть змусити процесор(и) виконувати деякі особливості функціональних можливостей, що описуються в цьому документі. Пристрій, що реалізує описані в цьому документі способи, може бути автономним модулем або може бути частиною пристрою. Пристрій може бути (і) автономною інтегральною схемою (ІС), (іі) набором з однієї або декількох ІС, який може включати в себе ІС пам'яті для зберігання даних і/або команд, (ііі) ASIC, наприклад, модемом мобільної станції (MSM), (iv) модулем, який може бути вбудований в інші пристрої, (v) стільниковим телефоном, безпровідним пристроєм, телефонною трубкою або мобільним модулем, (vi) тощо. Попередній опис розкриття винаходу надається, щоб дати можливість будь-якому фахівцеві в даній галузі техніки створити або використати розкриття винаходу. Різні модифікації до цього розкриття винаходу будуть повністю очевидні фахівцям в даній галузі техніки, а загальні принципи, визначені в цьому документі, можуть бути застосовані до інших варіацій без відхилення від суті або обсягу розкриття винаходу. Таким чином, дане розкриття винаходу не призначене, щоб обмежуватися описаними в цьому документі прикладами і виконаннями, а повинне відповідати найбільш широкому обсягу, що узгоджується з принципами і новими ознаками, розкритими в цьому документі. Посилальні позиції 100 безпровідна мережа 120 множина станцій 300, 600 кадр 25 610 сигнальний кадр 1000 процес для передачі даних 1100, 1500 пристрій для передачі даних 1200, 1600 процес для прийому даних 1300, 1700 пристрій для прийому даних 1810, 1870 Джерело даних 1812, 1856, 1872 Процесор даних, що приймаються 95317 26 1814, 1854, 1874 Передавач 1816, 1852 Антена 1820, 1860 Контролер/процесор 1824 Планувальник 1832, 1834, 1858 Приймач 1822, 1962 Запам'ятовуючий пристрій 27 95317 28 29 95317 30 31 95317 32 33 Комп’ютерна верстка Г. Паяльніков 95317 Підписне 34 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
