Сільськогосподарська сівалка

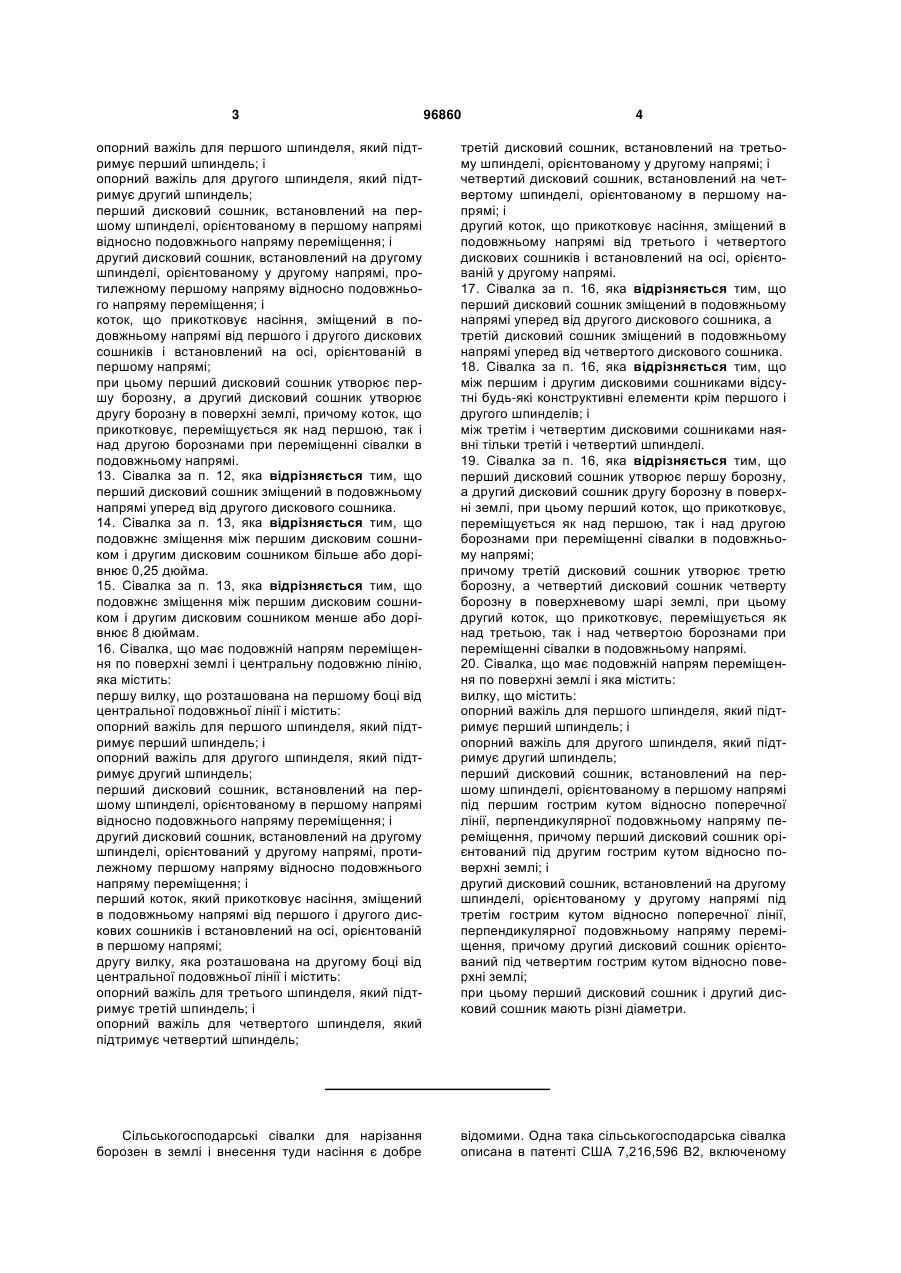

1. Сівалка, що має подовжній напрям переміщення по поверхні землі, яка містить: вилку, що містить: опорний важіль для першого шпинделя, який підтримує перший шпиндель; і опорний важіль для другого шпинделя, який підтримує другий шпиндель; перший дисковий сошник, встановлений на першому шпинделі, орієнтованому в першому напрямі під першим гострим кутом відносно поперечної лінії, перпендикулярної подовжньому напряму переміщення, причому перший дисковий сошник орієнтований під другим гострим кутом відносно поверхні землі; і другий дисковий сошник, встановлений на другому шпинделі, орієнтованому у другому напрямі під третім гострим кутом відносно поперечної лінії, перпендикулярної подовжньому напряму переміщення, причому другий дисковий сошник орієнтований під четвертим гострим кутом відносно поверхні землі; при цьому перший дисковий сошник зміщений в подовжньому напрямі уперед відносно другого дискового сошника; і між першим і другим дисковими сошниками наявні тільки перший і другий шпинделі. 2 (19) 1 3 96860 4 опорний важіль для першого шпинделя, який підтримує перший шпиндель; і опорний важіль для другого шпинделя, який підтримує другий шпиндель; перший дисковий сошник, встановлений на першому шпинделі, орієнтованому в першому напрямі відносно подовжнього напряму переміщення; і другий дисковий сошник, встановлений на другому шпинделі, орієнтованому у другому напрямі, протилежному першому напряму відносно подовжнього напряму переміщення; і коток, що прикотковує насіння, зміщений в подовжньому напрямі від першого і другого дискових сошників і встановлений на осі, орієнтованій в першому напрямі; при цьому перший дисковий сошник утворює першу борозну, а другий дисковий сошник утворює другу борозну в поверхні землі, причому коток, що прикотковує, переміщується як над першою, так і над другою борознами при переміщенні сівалки в подовжньому напрямі. 13. Сівалка за п. 12, яка відрізняється тим, що перший дисковий сошник зміщений в подовжньому напрямі уперед від другого дискового сошника. 14. Сівалка за п. 13, яка відрізняється тим, що подовжнє зміщення між першим дисковим сошником і другим дисковим сошником більше або дорівнює 0,25 дюйма. 15. Сівалка за п. 13, яка відрізняється тим, що подовжнє зміщення між першим дисковим сошником і другим дисковим сошником менше або дорівнює 8 дюймам. 16. Сівалка, що має подовжній напрям переміщення по поверхні землі і центральну подовжню лінію, яка містить: першу вилку, що розташована на першому боці від центральної подовжньої лінії і містить: опорний важіль для першого шпинделя, який підтримує перший шпиндель; і опорний важіль для другого шпинделя, який підтримує другий шпиндель; перший дисковий сошник, встановлений на першому шпинделі, орієнтованому в першому напрямі відносно подовжнього напряму переміщення; і другий дисковий сошник, встановлений на другому шпинделі, орієнтований у другому напрямі, протилежному першому напряму відносно подовжнього напряму переміщення; і перший коток, який прикотковує насіння, зміщений в подовжньому напрямі від першого і другого дискових сошників і встановлений на осі, орієнтованій в першому напрямі; другу вилку, яка розташована на другому боці від центральної подовжньої лінії і містить: опорний важіль для третього шпинделя, який підтримує третій шпиндель; і опорний важіль для четвертого шпинделя, який підтримує четвертий шпиндель; третій дисковий сошник, встановлений на третьому шпинделі, орієнтованому у другому напрямі; і четвертий дисковий сошник, встановлений на четвертому шпинделі, орієнтованому в першому напрямі; і другий коток, що прикотковує насіння, зміщений в подовжньому напрямі від третього і четвертого дискових сошників і встановлений на осі, орієнтованій у другому напрямі. 17. Сівалка за п. 16, яка відрізняється тим, що перший дисковий сошник зміщений в подовжньому напрямі уперед від другого дискового сошника, а третій дисковий сошник зміщений в подовжньому напрямі уперед від четвертого дискового сошника. 18. Сівалка за п. 16, яка відрізняється тим, що між першим і другим дисковими сошниками відсутні будь-які конструктивні елементи крім першого і другого шпинделів; і між третім і четвертим дисковими сошниками наявні тільки третій і четвертий шпинделі. 19. Сівалка за п. 16, яка відрізняється тим, що перший дисковий сошник утворює першу борозну, а другий дисковий сошник другу борозну в поверхні землі, при цьому перший коток, що прикотковує, переміщується як над першою, так і над другою борознами при переміщенні сівалки в подовжньому напрямі; причому третій дисковий сошник утворює третю борозну, а четвертий дисковий сошник четверту борозну в поверхневому шарі землі, при цьому другий коток, що прикотковує, переміщується як над третьою, так і над четвертою борознами при переміщенні сівалки в подовжньому напрямі. 20. Сівалка, що має подовжній напрям переміщення по поверхні землі і яка містить: вилку, що містить: опорний важіль для першого шпинделя, який підтримує перший шпиндель; і опорний важіль для другого шпинделя, який підтримує другий шпиндель; перший дисковий сошник, встановлений на першому шпинделі, орієнтованому в першому напрямі під першим гострим кутом відносно поперечної лінії, перпендикулярної подовжньому напряму переміщення, причому перший дисковий сошник орієнтований під другим гострим кутом відносно поверхні землі; і другий дисковий сошник, встановлений на другому шпинделі, орієнтованому у другому напрямі під третім гострим кутом відносно поперечної лінії, перпендикулярної подовжньому напряму переміщення, причому другий дисковий сошник орієнтований під четвертим гострим кутом відносно поверхні землі; при цьому перший дисковий сошник і другий дисковий сошник мають різні діаметри. Сільськогосподарські сівалки для нарізання борозен в землі і внесення туди насіння є добре відомими. Одна така сільськогосподарська сівалка описана в патенті США 7,216,596 В2, включеному 5 сюди шляхом посилання. Такі сівалки можуть створювати множину борозен, що проходять подовжньо в напрямку переміщування сівалки по землі. Кожна борозна створюється дисковим сошником, який встановлений з можливістю вільного обертання на цій сівалці і врізається в землю при проходженні сівалки по полю. Дисковий сошник може бути розташований під кутом відносно напрямку переміщування, а також може бути розташований під кутом відносно напрямку, перпендикулярного по відношенню до землі, по якій він переміщується (наприклад, вертикально - відносно горизонтально плоского поля). На сівалці одного варіанта подібної конструкції такі дискові сошники розташовані попарно в поперечному напрямку сівалки і мають один каток, що закотковує ґрунт, розташований позаду кожної пари дисків. У парі цих дисків такі диски мають однаковий діаметр і розташовані дзеркально поруч один з одним. У конструкціях з подвійними дисковими сошниками, такими, які проілюстровані в патенті США 7,216,596, диски об'єднані в пари в поперечному напрямку сівалки, причому два диски кожної пари встановлені дзеркально один відносно одного. Два спарених диски розташовані безпосередньо один навпроти одного і стискають ґрунт і пожнивні залишки разом, коли вони обертаються і проходять по землі. При певних типах ґрунту і умовах вологості, ґрунт і пожнивні залишки втримуються між дисками при їх обертанні й потім вивільняються таким чином, що ґрунт і пожнивні залишки укладаються перед дисками. Це приводить до нерівної борозни для насіння з нерівномірною глибиною закладення насіння. Згідно з одним варіантом сівалка має подовжній напрямок переміщування по поверхні землі і містить вилку, що має опорний важіль для першого шпинделя, який підтримує перший шпиндель, і опорний важіль для другого шпинделя, який підтримує другий шпиндель. Перший дисковий сошник встановлений на першому шпинделі, орієнтованому в першому напрямку і під першим гострим кутом відносно поперечної лінії, перпендикулярної подовжньому напрямку переміщування. Перший дисковий сошник орієнтований під другим гострим кутом відносно поверхні землі. Другий дисковий сошник встановлений на другому шпинделі, орієнтованому у другому напрямку і під третім гострим кутом відносно поперечної лінії. Другий дисковий сошник орієнтований під четвертим гострим кутом відносно поверхні землі. Перший дисковий сошник зміщений в подовжньому напрямку вперед відносно другого дискового сошника, і між першим і другим дисковими сошниками відсутні будь-які конструктивні елементи крім першого і другого шпинделів. Згідно з іншим варіантом сівалка, що має подовжній напрямок переміщування по поверхні землі, містить вилку, що містить опорний важіль для першого шпинделя і опорний важіль для другого шпинделя. Опорний важіль для першого шпинделя підтримує перший шпиндель, а опорний важіль другого шпинделя підтримує другий шпиндель. Перший дисковий сошник встановлений на першому шпинделі, орієнтованому в першому напря 96860 6 мку відносно подовжнього напрямку переміщування. Другий дисковий сошник встановлений на другому шпинделі, орієнтованому у другому напрямку, протилежному першому напрямку відносно подовжнього напрямку переміщування. Каток, що закотковує насіння зміщений в подовжньому напрямку відносно першого і другого дискових сошників і встановлений на осі, орієнтованій в першому напрямку. Перший дисковий сошник створює першу борозну, а другий дисковий сошник - другу борозну в поверхні землі. Каток, що закотковує насіння проходить як над першою, так і над другою борознами при переміщенні сівалки в подовжньому напрямку. Згідно з ще одним варіантом сівалка, що має подовжній напрямок переміщування по поверхні землі і центральну подовжню лінію, містить першу вилку, розташовану на першій стороні від центральної подовжньої лінії. Перша вилка містить опорний важіль для першого шпинделя, який підтримує перший шпиндель, і опорний важіль другого шпинделя, який підтримує другий шпиндель. Перший дисковий сошник встановлений на першому шпинделі, орієнтованому в першому напрямку відносно подовжнього напрямку переміщування. Другий дисковий сошник встановлений на другому шпинделі, орієнтованому у другому напрямку, протилежному першому напрямку відносно подовжнього напрямку переміщування. Перший каток, що закотковує насіння зміщений в подовжньому напрямку відносно першого і другого дискових сошників і встановлений на осі, орієнтованій в першому напрямку. Друга вилка розташована на другій стороні від центральної подовжньої лінії. Друга вилка містить опорний важіль для третього шпинделя, який підтримує третій шпиндель, і опорний важіль для четвертого шпинделя, який підтримує четвертий шпиндель. Третій дисковий сошник встановлений на третьому шпинделі, орієнтованому у другому напрямку. Четвертий дисковий сошник встановлений на четвертому шпинделі, орієнтованому в першому напрямку. Другий каток, що закотковує насіння зміщений в подовжньому напрямку відносно третього і четвертого дискових сошників і встановлений на осі, орієнтованій у другому напрямку. Згідно з ще одним варіантом сівалка, яка має подовжній напрямок переміщування по поверхні землі, містить вилку, що містить опорний важіль для першого шпинделя, який підтримує перший шпиндель, і опорний важіль для другого шпинделя, який підтримує другий шпиндель. Перший дисковий сошник встановлений на першому шпинделі, орієнтованому в першому напрямку і під першим гострим кутом відносно поперечної лінії, перпендикулярної подовжньому напрямку переміщування. Перший дисковий сошник орієнтований під другим гострим кутом відносно поверхні землі. Другий дисковий сошник встановлений на другому шпинделі, орієнтованому у другому напрямку і під третім гострим кутом відносно поперечної лінії, перпендикулярної подовжньому напрямку переміщування. Другий дисковий сошник орієнтований під четвертим гострим кутом відносно поверхні 7 землі. Перший дисковий сошник і другий дисковий сошник мають різні діаметри. Це розкриття винаходу передбачене для представлення ідей в спрощеному вигляді, які описані нижче в докладному описі винаходу. Це розкриття винаходу не призначене для розкриття ключових або суттєвих ознак заявленого об'єкта, не призначене для опису кожного розкритого варіанта здійснення або кожного варіанта здійснення заявленого об'єкта, і не призначене для використання в сприянні визначення обсягу заявленого об'єкта. Множина інших нових переваг, особливостей і зв'язків стануть очевидними з наведеного нижче опису. Креслення і опис більш детально ілюструють наведені як приклад варіанти здійснення винаходу. Розкритий об'єкт буде описаний нижче з посиланням на креслення, що додаються, на яких аналогічні елементи позначені однаковими посилальними позиціями на декількох виглядах. Фіг. 1 - вигляд зверху сільськогосподарської сівалки. Фіг. 2 - збільшений вигляд частини, показаної на Фіг. 1. Фіг. 3 - вертикальний вигляд збоку сівалки, показаної на Фіг. 1, виконаний з її правого боку при розгляді з точки, розташованої спереду сівалки відносно напрямку руху сівалки. Фіг. 4 - збільшений вигляд частини, показаної на Фіг. 3. Фіг. 5 - вигляд в перспективі багатодискової секції, що містить дві пари протилежних дискових сошників і катка, що закотковує для кожної пари дисків. Фіг. 6 - схематичний вигляд зверху однієї багатодискової секції. Фіг. 7 - вигляд в перспективі ззаду однієї пари дискових сошників і відповідної вилки для їх установлення. Фіг. 8 - збільшений вигляд збоку вузла, показаного на Фіг. 7, представлений з його лівого боку. Фіг. 9 - схематичний вигляд однієї пари дискових сошників і відповідного катка, що закотковує, який ілюструє подовжнє зміщення дисків. Фіг. 10 - вигляд спереду в перспективі вилки для установлення пари дисків зі зміщенням, показаних на Фіг. 9. Фіг. 11 - збільшений вигляд зверху центральної частини сільськогосподарської сівалки, показаної на Фіг. 1, виконаної з альтернативним варіантом здійснення багатодискових секцій сівалки, причому на кожній багато дисковій секції 141а або 141b встановлено дві пари протилежних дискових сошників, а каток, що закотковує для кожної пари дисків розташований під кутом. Фіг. 12 - вертикальний вигляд зверху однієї з багатодискових секцій 141b на Фіг. 11. Фіг. 13 - вигляд збоку в плані однієї з багатодискових секцій 141а, показаних на Фіг. 11. Фіг. 14 - вигляд в перспективі ззаду однієї пари дискових сошників і їх відповідної вилки для установлення однієї з багато дискових секцій 141а, показаних на Фіг. 11. Фіг. 15 - збільшений вигляд вузла, показаного на Фіг. 14, з його лівого боку. 96860 8 Фіг. 16 - схематичний вигляд зверху однієї з багатодискових секцій 141b, показаних на Фіг. 11. Фіг. 17 - схематичний вигляд зверху однієї пари дискових сошників і відповідного катка, що закотковує однієї з багатодискових секцій 141b, показаних на Фіг. 11, який ілюструє подовжнє зміщення дисків. Фіг. 18 - вигляд в перспективі ззаду вилки для установлення однієї пари дисків, як, наприклад, показано на Фіг. 16. Фіг. 19 - вигляд знизу вилки, показаної на Фіг. 18, що ілюструє зміщення протилежних шпинделів для пари зміщених дисків, як, наприклад, показано на Фіг. 17. Хоча вищезазначені креслення представляють один або більше з описаних варіантів здійснення розкритого об'єкта винаходу, також можливі інші варіанти здійснення, як указано в розкритті. У всіх випадках цей опис ілюструє розкритий об'єкт винаходу як пояснення, а не обмеження. Потрібно розуміти, що багато які інші доповнення і варіанти здійснення можуть бути розроблені фахівцями в даній галузі техніки, які знаходяться в межах обсягу і суті принципів цього розкриття. У наведеному як приклад варіанті здійснення сівалки з подвійними дисковими сошниками зміщення дисків відносно подовжнього напрямку сівалки зменшує проблему з ґрунтом і захоплення пожнивних залишків дисками. Ґрунт більше не переноситься по колу диска; переважно він вивільняється з дисків, коли він піднімається між дисками. В результаті це приводить до рівної борозни для насіння і глибини закладення насіння. Замість установлення дисків на одній прямій з дзеркальним розташуванням упоперек сівалки, диски кожної пари зміщені в подовжньому напрямку сівалки. Два спарених диски закріплені на загальній вилці з таким розташуванням, щоб диски переміщували ґрунт в напрямку від одного до іншого, коли їх тягнуть по землі. Диски зміщені від 0,25 до 8 дюймів один відносно одного в подовжньому напрямку. Іншими словами, збіжна кромка одного диска знаходиться позаду збіжної кромки іншого диска на віддаленні 0,25-8 дюймів. Диски обертаються під час взаємодії із землею при переміщенні сівалки по землі, і кожний диск переміщує ґрунт до іншого диска, створюючи дію стиснення і піднімання ґрунту. Як зазначено вище, коли диски знаходяться в конфігурації з дзеркальним розташуванням, така дія може приводити до перенесення ґрунту по колу так, щоб він укладався перед дисками. Коли кромки дисків зміщені в подовжньому напрямку, ґрунт при цьому не переноситься по колу до передньої сторони диска, приводячи, таким чином, до більш рівномірної глибини посіву насіння і укладання ґрунту позаду дисків. За допомогою зміщення дисків в подовжньому напрямку ґрунт вивільняється раніше, ніж він може бути перенесений по колу дисків. Це приводить до рівномірного розміщення ґрунту, перемішеного диском, і максимальна перевага полягає в рівномірному укладанні насіння і послідовному покритті насіння ґрунтом. Наприклад, диски, через зміщення, працюють один відносно одного в достатній 9 мірі так, щоб ґрунт вивільнявся і падав назад на землю раніше, ніж він буде перенесений по колу одного або обох дисків уперед. Установлення в ряд двох дисків однакових діаметрів (наприклад, 18 дюймів) з асиметричним розташуванням порушує можливу дію по підніманню ґрунту кожним диском. Передбачається, що той же самий ефект також може бути досягнутий з використанням дисків різних діаметрів, де осі тих дисків зміщені у вертикальній площині, щоб забезпечити їм можливість обертання на однаковій глибині проникнення в землю (наприклад, 17-дюймовий диск і 18дюймовий диск, з'єднані разом, але встановлені з можливістю обертання на однаковій глибині проникнення в ґрунт). Оскільки зміщення в подовжньому напрямку приводить в результаті до меншої кількості ґрунту, що переноситься дисками, розташування в певному порядку запобігає ситуації, в якій ґрунт нагромаджується до точки, коли диски блокуються і повинні періодично чиститися. Крім того, усунення нагромадження ґрунту робить можливим використання сівалки 25, керованої на більш високих швидкостях; звичайна швидкість становить приблизно від 5 до 10 миль на годину, але може становити приблизно 15 миль на годину. Обидва з цих розрахунків приводять в результаті до підвищення продуктивності. Зменшення навантаження грунтом, яке несе сівалка 25, приводить в результаті також до зменшення витрати палива. Крім того, оскільки корисне навантаження зменшене, сівалка 25 може бути виконана з можливістю переміщування однієї додаткової багатодискової секції 41 (або більше), не вимагаючи більш потужного трактора, роблячи, таким чином, можливим посів більш широкої смуги землі за один прохід. На Фіг. 1-4 показана сільськогосподарська сівалка 25, що містить зчіпний пристрій 26 для прикріплення до транспортного засобу для буксирування сівалки по землі (наприклад, до не показаного тут трактора) в напрямку Τ переміщування сівалки. Зчіпний пристрій з'єднаний з рамою 28 сівалки, яка може містити одну або більше секції рами, такі як бічні секції 28а і 28b рами, що приєднуються, і центральну секцію 28с рами. Задній зчіпний пристрій 30 прикріплений до рами 28 і являє собою засіб для приєднання пневматичної сівалки (не показана) до сівалки 25. Як показано, задній зчіпний пристрій 30 може містити каток 31, що закотковує. Опора рами 28 на землю забезпечена за допомогою множини опорних коліс 32. Множина подовжніх багатодискових секцій 41 з'єднана з рамою 28 сівалки 25. Кожна багато дискова секція 41 містить подовжній брус 40, який шарнірно з'єднаний поблизу його переднього кінця з рамою 28. Брус 40 має опору на один або більше катків 42, що закотковують насіння, які розташовані близько до його заднього кінця. На Фіг. 5 показана одна багато дискова секція 41 окремо від всієї сівалки 25 в зборі. Як зазначено вище, подовжній брус 40 має з'єднувальні елементи для рамної конструкції (такі як шарнірні вушка 40а і відповідні бічні отвори 40b - на Фіг. 5), яка прикріплена до рами 28 і забезпечує поворот секції 41 відносно неї. Пара важелів 44, що прохо 96860 10 дять в бічному напрямку встановлена нерухомо на брусі 40 в подовжньому напрямку попереду катків 42, що закотковують. Кожний важіль 44 проходить перпендикулярно відносно відповідного йому бруса 40. Вилка 46 прикріплена до кожного важеля 44 і проходить вниз від нього в подовжньому напрямку попереду одного з катків 42. Кожна вилка 46 містить центральну верхню частину 48, що проходить в бічному напрямку і опорні важелі 50 і 52 для шпинделя, що вертикально проходять. Опорні важелі 50 і 52 для шпинделя проходять вниз від кожного кінця центральної частини 48. Дисковий сошник 60 встановлений з можливістю обертання на валу або шпинделі 64, що підтримується нижнім кінцем важеля 50, а дисковий сошник 66 встановлений з можливістю обертання на валу або шпинделі 68, що підтримується нижнім кінцем важеля 52. Кожний диск, таким чином, підтримується із зовнішньої сторони відносно протилежного йому диска, і немає ніякого опорного елемента для диска, розташованого між ними або залежного, крім шпинделів 64, 68 (див., наприклад, Фіг. 5, 6 і 7). Кожний диск 60, 66 встановлюють на одному рівні для входження в контакт з верхньою поверхнею землі при переміщенні сівалки по полю і для пророблювання там борозни. Насіннєпровід для висівання насіння розташований поруч із задньою частиною кожного диска 60, 66, щоб забезпечити можливість закидання насіння в борозну, створену диском 60, 66. Насіннєпровід 70 передбачений для диска 60, а насіннєпровід 76 - для диска 66. Насіннєпроводи 70 і 76, як відомо, забезпечуються насінням за допомогою пристрою подачі повітря через ряд трубок і розгалужені трубопроводи, розташовані на сівалці 25. На Фіг. 1-5 показана тільки частина тих трубок і розгалужених трубопроводів, а частина не показана для ясності відображення. Після того як насіннячко укладено в борозну, на вміщене насіннячко потім навалюють ґрунт за допомогою катка 42, що закотковує для притиснення ґрунту щільно навколо укладеного насіння для поліпшення проростання. Оскільки каток 42, що закотковує насіння зарівнює насіння ґрунтом і прокачується по закритій борозні для згладжування поверхні ґрунту, одинарний каток 42, що закотковує насіння виконує функції, що звичайно вирішуються за допомогою двох катків: зарівнювального катка і трамбувального катка. Використання одинарного катка на відміну від двох спрощує і упорядковує необхідне технічне обслуговування через меншу кількість рухомих частин. Крім того, використання одинарного катка 42, що закотковує насіння для кожного дискового сошника запобігає ущільненню бічної стінки, при цьому бічна стінка борозни для насіння складається з більш щільно стиснутого ґрунту. Таке ущільнення бічної стінки є небажаним з агрономічної точки зору, тому що воно може перешкоджати проростанню насіння. Шпиндель 64, 68 для кожного диска 60, 66 встановлюють з нахилом так, щоб сам диск був встановлений під кутом відносно поверхні землі. Іншими словами, шпиндель 64, 68 не є буквально горизонтальним, а встановлений під кутом віднос 11 но поверхні землі, над якою він проходить, таким чином, забезпечуючи нахил диска 60, 66, встановленого на ньому. Диски 60 і 66 нахилені так, щоб їх задні нижні кромки були як можна ближче одна до одної, так, як проілюстровано точками А і В на Фіг. 7. У наведеному як приклад варіанті здійснення нахил по вертикалі кожного диска 60, 66 виконаний під гострим кутом, таким, як приблизно 10 градусів від прямої вертикальної лінії відносно поверхні землі, по якій переміщується сівалка 25. Шпиндель 64, 68 кожного диска 60, 66 також розташований під гострим кутом відносно лінії, що проходить в бічному напрямку від подовжнього бруса 40, який розташований на одній прямій в напрямку переміщування сівалки. У наведеному як приклад варіанті здійснення обидва шпинделя 64, 68 розташовані під тим же самим кутом. Як видно на Фіг. 6, кожний шпиндель 64, 68 розташований під кутом відносно бічної лінії, що проходить від бруса 40. В одному варіанті здійснення кут становить приблизно 2-3 градуси. В одному конкретному варіанті здійснення кут  становить приблизно 2,87 градуси. Кут , зображений на Фіг. 6, звичайно відповідає куту X на Фіг. 1 згідно з патентом США 7,216,596, з метою орієнтації. Диски 60, 66 одинарної багато дискової секції 41 орієнтовані в протилежних напрямках. Таким чином, передній край диска з правого боку по відношенню напрямку переміщування Τ сівалки, спрямований з нахилом назовні праворуч, а передній край диска з лівого боку спрямований назовні ліворуч, так що задні кромки дисків 60, 66 сходяться одна до одної. З таким розташуванням дисків, що сходяться 60, 66 під час нарізання борозен, лише небагато ґрунту викидається по колу. Крім того, будь-яка кількість ґрунту, який викидається під час утворення борозен в землі, викидається кожним диском 60, 66 до центральної лінії шляху катка 42, що закотковує насіння, а не на відстань в напрямку назовні від зовнішніх поверхонь дисків 60, 66. Це особливо переважно, оскільки поверхня ґрунту зарівнюється досить плоскою, а насіння може бути укладене точно з необхідним місцеположенням в ґрунті. Як зазначено вище, диски 60 і 66 в кожній парі розташовані зі зміщенням в подовжньому напрямку один відносно одного. Це розташування схематично подано на Фіг. 9, де зміщення передньої і задньої кромок дисків 60 і 66 проілюстроване відстанями S зі зміщенням в подовжньому напрямку. В одному варіанті здійснення відстань S зі зміщенням може бути в діапазоні від 0,25 до 2 дюймів. Зміщення дисків однакового діаметра може бути забезпечене виконанням вилки 46, як проілюстровано на Фіг. 10. Як можна зазначити, важелі 50 і 52 є протилежними і розташовані з рознесенням в бічному напрямку, але також зміщені в подовжньому напрямку при установленні на центральній частині 48. В одному варіанті здійснення, при вимірюванні в точці, взятій в центрі кожного шпинделя 64, 68 важелів 50, 52, відповідно, діапазон зміщення в подовжньому напрямку між місцеположенням тих точок може бути від 0,25 до 1 дюйма або, як тут зазначено, від 0,25 до 2 дюй 96860 12 мів для досягнення заданого ефекту зміщення дисків. Альтернативний варіант розташування для досягнення зміщення передньої і задньої кромок протилежних спарених дисків міг би полягати у використанні дисків з різним діаметром. Для проникнення кожного диска в землю на однакову відстань для висівання, опорний важіль для шпинделя на вилці для диска меншого розміру повинен мати свій шпиндель нижче, ніж опорний важіль для іншого шпинделя, але в такому випадку шпинделі можуть бути розташовані на одній прямій в бічному напрямку. Як зазначено вище, коли ґрунт є липким, зміщення дисків зменшує переміщування ґрунту по колу диска, який обертається від його задньої сторони вперед при його переміщенні по полю. Спарені диски встановлюють для перевертання ґрунту і виорювання ґрунту з кожної борозни зі зштовхуванням між двома зміщеними дисками і утворенням єдиного відвала ґрунту, що проходить подовжньо, який потім закотковується і вирівнюється (над насінням, щойно укладеним в сусідні борозни) катком, що закотковує. Кожний диск приводить до перевертання землі і її падіння на землю, що перевертається іншим диском в парі дисків, а потім каток, що закотковує притискає землю назад вниз над насінням, яке щойно було укладене позаду кожного диска. Коли диски мають різні діаметри, то вони можуть обертатися також з різною швидкістю, коли вони переміщуються по полю, що може, крім того, звести до мінімуму можливість того, що земля переноситься за допомогою об'єднаного зусилля дисків, які обертаються від задньої сторони дисків перед дисками. У будь-якому альтернативному варіанті здійснення ґрунт не захоплюється однаково і не піднімається дисками, або тому що два диски однакових діаметрів зміщені, або тому, що диски мають різні діаметри (незалежно від того, зміщені вони або ні). Альтернативний варіант здійснення розкритої сівалки показаний на Фіг. 11-19. У цьому наведеному як приклад варіанті здійснення сільськогосподарська сівалка 125 (з лініями подачі насіння, не показаними на більшості креслень для ясності відображення) також виконана з можливістю причеплення до транспортного засобу для переміщування сівалки 125 по землі. На Фіг. 11 зображена частина зчіпного бруса 126 для причеплення до транспортного засобу (наприклад, до трактора). Зчіпний брус 126 з'єднаний з рамою 128 сівалки, яка може містити одну або більше секцій рамної конструкції (таких як бічна секція 28а і 28b рамної конструкції і центральна секція 28с рамної конструкції, зображена на Фіг. 1). На Фіг. 11 показана частина центральної секції 128с рами 128 сівалки. Сівалка 125 може також містити буксирувальний зчіпний брус (не показаний), який забезпечує засіб для з'єднання сівалки 125 з пневматичною сівалкою (не показана). Рама 128 спирається на землю за допомогою множини опорних коліс 132. Множина подовжніх багато дискових секцій 141а і/або 141b з'єднана з рамою 128 сівалки 125. Кожна багатодискова секція 141а або 141b містить подовж 13 ній брус 140, який шарнірно з'єднаний поблизу його переднього кінця з рамою 128. Брус 140 спирається поблизу його заднього кінця на один або більше катків 142, що закотковують насіння. На Фіг. 12 показана одна багатодискова секція 141b окремо від всієї сівалки 125 в зборі. Як зазначено вище, подовжній брус 140 кожної секції містить з'єднувальні елементи для рамної конструкції (такі як шарнірні вушка 140а і відповідні бічні отвори 140b - на Фіг. 13, на якій показана одна з багатодискових секцій 141а), яка прикріплена до рами 128 і забезпечує поворот секцій 141а або 141b відносно неї. Пара важелів 144, що проходять в бічному напрямку встановлена нерухомо на брусі 140 в подовжньому напрямку попереду катків 142, що закотковують. Кожний важіль 144 проходить перпендикулярно відносно відповідного йому бруса 140. Вилка 146 прикріплена до кожного важеля 144 і проходить вниз від нього в подовжньому напрямку попереду одного з катків 142, що закотковують (Фіг. 13). Кожна вилка 146 містить центральну основну верхню частину 148, що проходить в бічному напрямку, і опорні важелі 150 і 152 для шпинделя, що вертикально проходять. Опорні важелі 150 і 152 для шпинделів проходять вниз від кожного кінця центральної верхньої частини 148. Приклад вузла з протилежними дисковими сошниками багатодискової секції 141а (Фіг. 13) показаний на Фіг. 14 і 15. Як видно на Фіг. 14, дисковий сошник 160 встановлений з можливістю обертання на валу або шпинделі 164 з нижнього кінця важеля 150, що розташований поряд, а дисковий сошник 166 встановлений з можливістю обертання на валу або шпинделі 168 з нижнього кінця важеля 152, що розташований поряд. Кожний диск, таким чином, утримується із зовнішньої сторони відносно протилежного йому диска, і відсутній будь-який опорний елемент для диска, розташований або що знаходиться між ними (наприклад, на Фіг. 12, 14 і 16). Це дозволяє зберігати простір між протилежними дисками 160, 166 вільним від конструктивних елементів сівалки, які в іншому випадку могли б бути схильні до нагромадження ґрунту або інших польових пожнивних залишків (наприклад, стебел кукурудзи, соломи пшениці, і т.д.). Таке нагромадження пожнивних залишків між дисками 160, 166 могло б перешкоджати вільному обертанню дисків і негативно впливати на економічність висівання насіння. Кожний диск 160, 166 вирівняний для взаємодії з верхнім шаром землі при переміщенні сівалки по полю і для пророблювання борозни на глибині F, як показано на Фіг. 8. В одному варіанті здійснення, заглиблення дисків 160, 166 є регульованим для пророблювання борозен глибиною три дюйми. Для деяких варіантів висівання насіння заданою глибиною проникнення диска в ґрунт може бути 1,5 дюйми. Насіннєпровід встановлений поблизу задньої частини кожного диска 160, 166 для забезпечення закидання насіння в борозну, пророблену диском 160, 166. Насіннєпровід 170 передбачений для диска 160, а насіннєпровід 176 для - диска 166. У насіннєпроводи 170 і 176 насіння, як відомо, подається за допомогою пневматич 96860 14 ного висівного апарату через послідовно з'єднанні трубки і розгалужені трубопроводи, розташовані на сівалці 125. Шпиндель 164, 168 для кожного диска 160, 166 встановлений під кутом нахилу і асиметрично, так що диск 160, 166 встановлений безпосередньо під кутом і асиметрично відносно поверхні землі. Іншими словами, шпиндель 164, 168 не є буквально вертикальним і горизонтальним, а встановлений під кутом відносно поверхні землі, над якою він проходить, забезпечуючи, таким чином, нахил диска 160, 166, встановленого на ньому, в рівному ступені. Крім того, шпиндель 164, 168 розташований під кутом відносно важеля 140 в подовжньому напрямку, таким чином створюючи в рівному ступені перекіс диска 160, 166, встановленого на ньому. Диски 160 і 166 встановлені так, щоб їх нижні кромки були розташовані найбільш близько одна до одної, як показано пунктами А і В на Фіг. 15. В одному варіанті здійснення, кожний диск 160, 166 протилежної пари дисків розташований під кутом приблизно від 2 до 6 градусів («кут підйому»), так, щоб його верхня кромка була нахилена від вертикальної площини відносно диска ще більше, ніж його нижня кромка. Ці два диски 160, 166 з пари протилежних дисків відхилені один від одного, а в одному варіанті здійснення кожний диск 160, 166 розташований під кутом підйому приблизно 3 градуси. Крім того, шпиндель 164, 168 кожного диска 160, 166 (відповідно) також розташований під кутом відносно лінії, що проходить в поперечному напрямку від подовжнього бруса 140. Як видно на Фіг. 16, кожний шпиндель 164, 168 розташований під кутом  («тіньовий кут») відносно поперечної лінії, що проходить від бруса 140 так, щоб задні кромки дисків 160, 166 протилежної пари були ближче, ніж передні кромки цих дисків. В одному варіанті здійснення тіньовий кут  становить приблизно від 3,5 до 8,5 градусів. В одному конкретному варіанті здійснення «тіньовий кут»  для кожного диска становить приблизно 5 градусів. Кут , проілюстрований на Фіг. 16, відповідає загалом куту X на Фіг. 1 патенту США № 7,216,596, з метою орієнтації. На Фіг. 16 показаний схематичний вигляд однієї з багато дискових секцій 141b (див. наприклад, Фіг. 12). З Фіг. 11 зрозуміло, що з кожної пари протилежних дисків 160, 166 на багато дисковій секції один диск 160, 166 вирівняний далі попереду відповідного йому катка 142, що закотковує, ніж інший диск 160, 166. У наведеному як приклад варіанті здійснення, відстань на поверхні землі між катком 142, що закотковує насіння і кожним диском 160, 166 становить приблизно від 8 до 16 дюймів. Якщо дивитися на сівалку 125 ззаду, для кожної багатодискової секції 141а, напрямний диск являє собою лівий диск з кожної протилежної пари дисків. Якщо дивитися на сівалку 125 ззаду, для кожної багатодискової секції 141b напрямний диск являє собою правий диск кожної протилежної пари дисків. Вилка 146 для протилежної пари дисків, показаних на Фіг. 13-15, 18 і 19, призначена для використання на одній з багатодискових секцій 141а. Вилка для використання на багато дисковій секції 141b була 15 б подібна до вилки 146, але діаметрально протилежною, що видно при порівнянні багатодискових секцій 141а і 141b, показаних на Фіг. 11. Як зазначено вище, диски 160 і 166 з кожної пари розташовані зі зміщенням в подовжньому напрямку один відносно одного. Це розташування проілюстроване схематично на Фіг. 17, де зміщення передньої і задньої кромок дисків 60 і 66 зображене з відстанями S1 в подовжньому напрямку. Відстань S1 зміщення може коливатися від 0,25 до 8 дюймів, а в одному варіанті здійснення може бути відстань S1=4,6 дюйма. Зміщення дисків однакового діаметра може бути досягнуте виконанням вилки 146, як показано на Фіг. 13-15, 18 і 19. Як може бути видно, важелі 150 і 152 є розташованими протилежно на відстані в поперечному напрямку, але аналогічно зміщені в подовжньому напрямку при установленні на центральній частині 148. В одному варіанті здійснення кожна пара протилежних дисків 160 і 166 виконана з можливістю пророблювання борозен з рознесенням приблизно на відстані шість дюймів при вимірюванні від центра борозни до центра борозни, як проілюстровано відстанню D1 на Фіг. 11. Каток 142, що закотковує насіння має ширину і/або орієнтацію, які дозволяють йому пройти над кожною з борозен, пророблених дисками 160, 166. Оскільки каток 142, що закотковує насіння містить опорну поверхню, яка прокачується над кожною борозною замість того, щоб просто спрямовувати ґрунт в борозну, забезпечується найбільш ефективне коткування ґрунту над недавно посіяним насінням. Відстань між сусідніми борознами протилежних сусідніх пар дисків становить приблизно дев'ять дюймів при вимірюванні від центра борозни до центра борозни, як проілюстровано відстанню D2 на Фіг. 11. Цей додатковий інтервал між сусідніми дисками протилежних сусідніх пар (і їх відповідними важелями), крім того, зменшує нагромадження ґрунту і польових пожнивних залишків на сівалці. Цей ефект додатково підвищується, тому що сусідні диски сусідніх протилежних пар (і їх відповідні важелі) зміщені в подовжньому напрямку (так як проілюстровано відстанню S2 зміщення сусідньої пари важелів на Фіг. 11). Зміщення дисків 160 і 166 в бічному напрямку по всій сівалці 125 дозволяє не тільки краще справлятися з ґрунтом, але і приводить до меншого нагромадження сівалкою польових (рослинних) залишків, а також вирішувати проблему, яка може, зрештою, привести до припинення повернення дисків, зменшуючи, таким чином, ефективність посіву насіння і рослинництва. Як зазначено і указано вище відносно першого варіанта здійснення, проілюстрованого на Фіг. 110, альтернативне розташування в певному порядку для забезпечення зміщення передньої і задньої кромок протилежних спарених дисків полягає в тому, щоб використовувати диски різного діаметра і вдосконаленого опорного важеля для шпинделя для диска меншого розміру для кожного диска для проникнення в землю на ту ж саму відстань для проведення посіву. 96860 16 Як зазначено вище, коли ґрунт є липким, зміщення дисків зменшує переміщування ґрунту по колу диска, який обертається від його задньої сторони вперед при його переміщенні по полю. Спарені диски встановлюють для перевертання ґрунту і для виорювання ґрунту з кожної борозни зі зштовхуванням між двома зміщеними дисками і утворення єдиного відвала ґрунту, що проходить подовжньо, який потім закотковується і вирівнюється (над насінням, щойно укладеними в сусідні борозни) за допомогою криво розташованого катка, що закотковує. Оскільки кожний диск є криво розташованим і виконаний з нахилом, частина ґрунту насправді піднімається або підкидається в повітря при пророблюванні борозни. Піднятий в повітря ґрунт ударяє по задньому катку, що закотковує, а потім піддається прокачуванню і коткуванню до землі катком, що закотковує. Крім того, кожний диск примушує ґрунт перекидатися і падати на ґрунт, перевернутий іншим диском з пари дисків. Потім криво розташований каток, що закотковує притискає ґрунт назад донизу над насінням, яке щойно було укладене позаду кожного диска. У варіанті здійснення, проілюстрованому на Фіг. 11-19, кожний каток 142, що закотковує, розташований під косим кутом відносно подовжньої осі сівалки 125, (коли катки, що закотковують розташовані під косим кутом до подовжньої осі сівалки, вони не знаходяться під кутом нахилу (до землі), подібно до дисків). Пунктирною лінією С на Фіг. 11 позначена загальна горизонтальна центральна лінія сівалки 125. Якщо дивитися на сівалку 125 ззаду, катки, що закотковують на лівому боці сівалки (для кожної дискової секції 141b) розташовані під косим кутом відносно подовжньої осі сівалки, причому передні кромки катків 142, що закотковують спрямовані праворуч відносно їх задніх кромок. Аналогічно, катки, що закотковують на правому боці сівалки 125 (праворуч від центральної лінії С, якщо дивитися на сівалку 125 ззаду) розташовані під косим кутом відносно подовжньої осі сівалки в протилежному напрямку. Іншими словами, кожний з катків 142, що закотковують на кожній багатодисковій секції 141а на правому боці сівалки 125 розташований так, що його передня кромка розташована зліва (хоча разом взяті - розташовані, з їх передніми кромками, під косим кутом до центральної лінії С). Таке розташування врівноважує будь-яку спробу «бічного відхилення від заданого напрямку» сівалки або «відхилення в сторону», коли її буксирують по полю, в результаті взаємодії коліс 142, розташованих під косим кутом відносно подовжньої осі сівалки, із землею. Передбачається, що напрямок катка, що закотковує під косим кутом до подовжньої осі сівалки може бути змінений на протилежний, так що всі з катків, що закотковують розташовані з їх передніми кромками під косим кутом в сторону від центральної лінії С. Як показано на Фіг. 11, передній (напрямний) диск з кожної пари протилежних дисків спереду катка 142, що закотковує знаходиться далі від катка, що закотковує, ніж задній диск. Каток 142, що закотковує розташований під косим кутом (відносно подовжнього напрямку сівалки) аналогічно роз 17 ташуванню під косим кутом (відносно подовжнього напрямку сівалки) переднього диска, що сприяє скиненню ґрунту катком, що закотковує в борозну, утвореним цим диском. Каток 142, що закотковує зчищає або скидає деяку частину ґрунту в сторони і навалює ґрунт в борозни з коткуванням (таким чином, зарівнюючи борозни), коли каток 142, що закотковує проходить по ґрунту, що знаходиться в борозні. Як зазначено вище, застосування двох діючих разом протилежних дисків 160, 166 утворює нещільний ґрунт для укладання насіння, а показана тут конструкція призначена для того, щоб зберігати борозну в ґрунті відкритого для приймання насіння. Розташування катка 142, що закотковує позаду пари протилежних дисків 160, 166 під невеликим кутом відносно подовжнього руху сівалки 125, примушує каток 142, що закотковує зчищати ґрунт тоді, коли він прокачується по нещільному ґрунту, який щойно був вивернений двома протилежними дисками 160, 166 і вміщений назад в борозну для заповнення його ґрунтом. Такий орієнтуючий напрямок катка 142, що закотковує дозволяє катку 142, що закотковує залишатися більш чистим під час використання, а також заштовхувати деяку кількість ґрунту назад в борозни, пророблені дисками 160, 166. Каток 142, що закотковує, навіть на поперечній осі, розташованій під косим кутом (відносно подовжнього напрямку сівалки), продовжує обертання і забезпечує вирівнювання і коткування нещільного виверненого ґрунту від дисків 160, 166 над насінням, яке з інтервалом укладалося позаду кожного диска 160, 166 при переміщенні сівалки 125 по полю. В одному варіанті здійснення кожний каток 142, що закотковує є катком з діаметром 15 дюймів, і шириною опорної поверхні шість дюймів. Оскільки каток, що закотковує розташований під косим кутом (відносно подовжнього напрямку сівалки), його поперечний «відбиток» при переміщенні по полю є, таким чином, більше, ніж ширина його шестидюймової опорної поверхні. Таким чином, більш широкий «відбиток» від катка, що закотковує насіння досягається без використання більш широкого катка. Це дозволяє зберігати зазор між дисками 60, 66 і катком 142, що закотковує насіння, що запобігає небажаному нагромадженню ґрунту між ними. Як видно з Фіг. 16, кожний каток 142, що закотковує розташований під гострим кутом  відносно поперечної лінії, що проходить від бруса 140. В одному варіанті здійснення кут  є таким же, що і кут ; хоча кут  може змінюватися в межах від приблизно 3,5 до 8,5 градусів. В одному певному варіанті здійснення кут  становить приблизно 5 градусів. Як показано на Фіг. 12 і 16, кожний каток 142, що закотковує встановлений з можливістю обертання на поперечному шпинделі 180, який, в свою чергу, приєднаний до подовжнього бруса 140. Хоча в наведеному як приклад варіанті здійснення показані два зміщених дискових сошники, 96860 18 передбачається, що сівалка, яка має один або більше розташованих під косим кутом (відносно подовжнього напрямку сівалки) катки, що закотковують, може мати багато типів, як, наприклад, один сошник на каток, що закотковує, розташовані зі зміщенням катки, що закотковують, катки, розташовані під різними косими кутами, і т.д. Описана спарена дискова сівалка має багато переваг в галузі перед подібними конкурентними здвоєними дисковими сошниками. Низька ціна і простота в обслуговуванні, здатність виконувати посів однаково добре в звичайних і умовах з нульовою обробкою ґрунту, легкість виконання регулювання оператором і вибору варіантів добрив поліпшуються відносно конкурентних пропозицій. Інша перевага конструкції розкритої сівалки полягає в тому, що якість роботи по висіванню не залежить від швидкості. Оскільки стикаються попутні потоки ґрунту, що виходять назовні від дискових пластин, енергія поглинається і ґрунт падає перед катком, що закотковує одноманітно майже на будь-якій швидкості. Це є унікальною характерною ознакою спареної дискової конструкції. У випадках з важким вологим ґрунтом, який представляє проблему при експлуатації, який міг би інакше обмежити ринок для спареної дискової сівалки з парами дисків з дзеркальним розташуванням. Оскільки диски стискають і піднімають ґрунт в результаті спареної дискової конфігурації, ґрунт час від часу проходить по колу дисків і може бути розташований перед одним або обома дисками. Це привело б до пропускання насіння в ряду, деґрунт був витягнутий і насипаний горбик, де вміщений ґрунт. Небажаним результатом є нерівна борозна для насіння і не рівномірно закладене насіння. Зміщення дисків кожної пари від переднього розташування до заднього розташування (тобто, в подовжньому напрямку) на 0,25-8 дюймів усуває цю небажану дію. Очевидно, що при незначному зміщенні дисків, вони не втримують (стискають і піднімають) ґрунт в достатній мірі рівномірно для його піднімання вгору. Як зазначено вище, інший засіб для розв'язання проблеми полягав би у використанні дисків різних розмірів (без необхідності зміщення шпинделів дисків для пари дисків). У доповнення до того факту, що передні і/або задні кромки спарених дисків були б зміщені в подовжньому напрямку, вважається, що менша за розмірами різальна пластина, яка повинна обертатися швидше, порушувала б рівномірність піднімання в достатній мірі, щоб перешкоджати проходженню ґрунту по колу. Хоч розкрита тут сільськогосподарська сівалка описана відносно декількох варіантів здійснення, фахівцям в даній галузі техніки буде зрозуміло, що можуть бути виконані зміни, що стосуються форми і елементів, що не виходять за рамки сутності і обсягу розкриття сільськогосподарської сівалки. 19 96860 20 21 96860 22 23 96860 24 25 96860 26 27 96860 28 29 96860 30 31 96860 32 33 Комп’ютерна верстка Е. Гапоненко 96860 Підписне 34 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
