Ручна сівалка

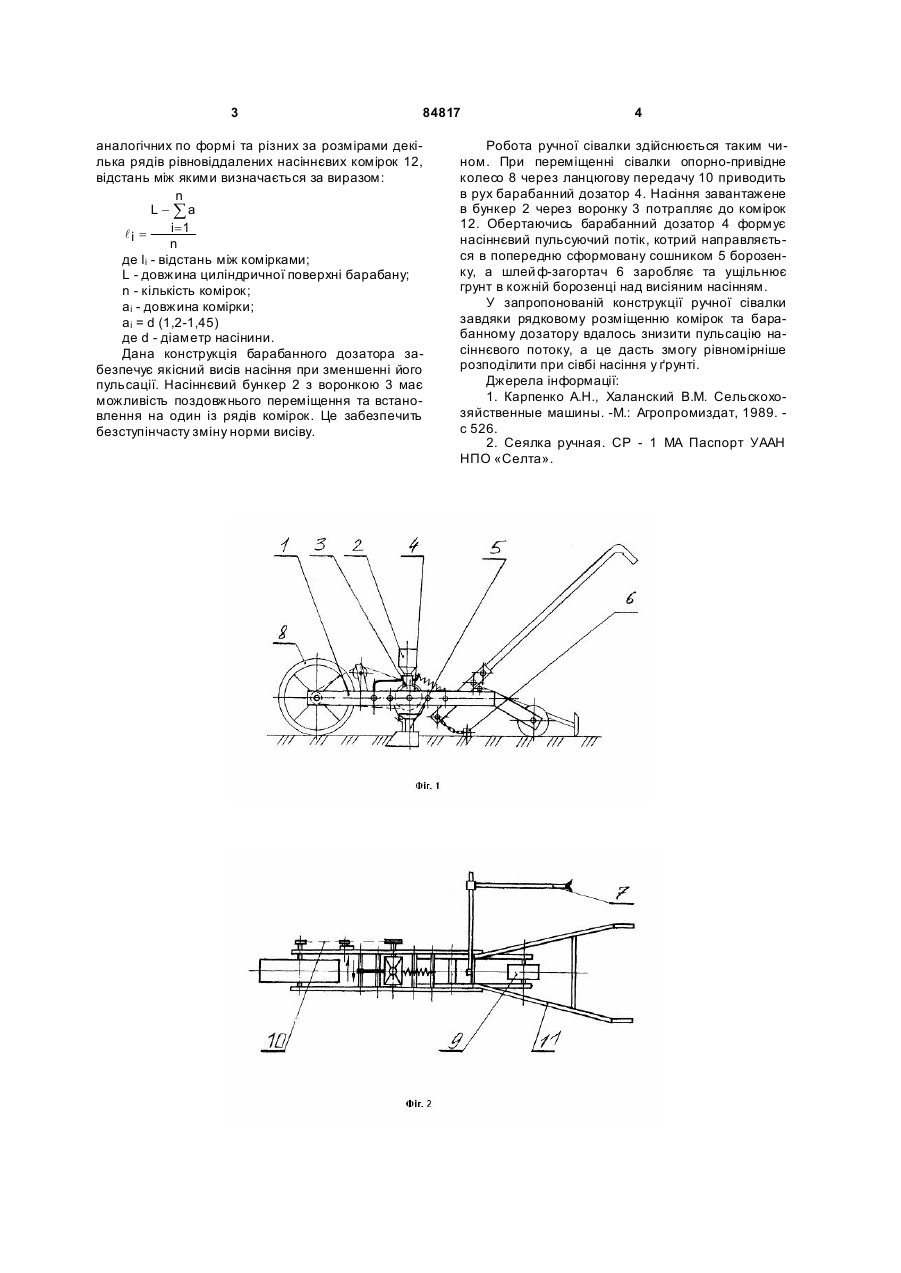

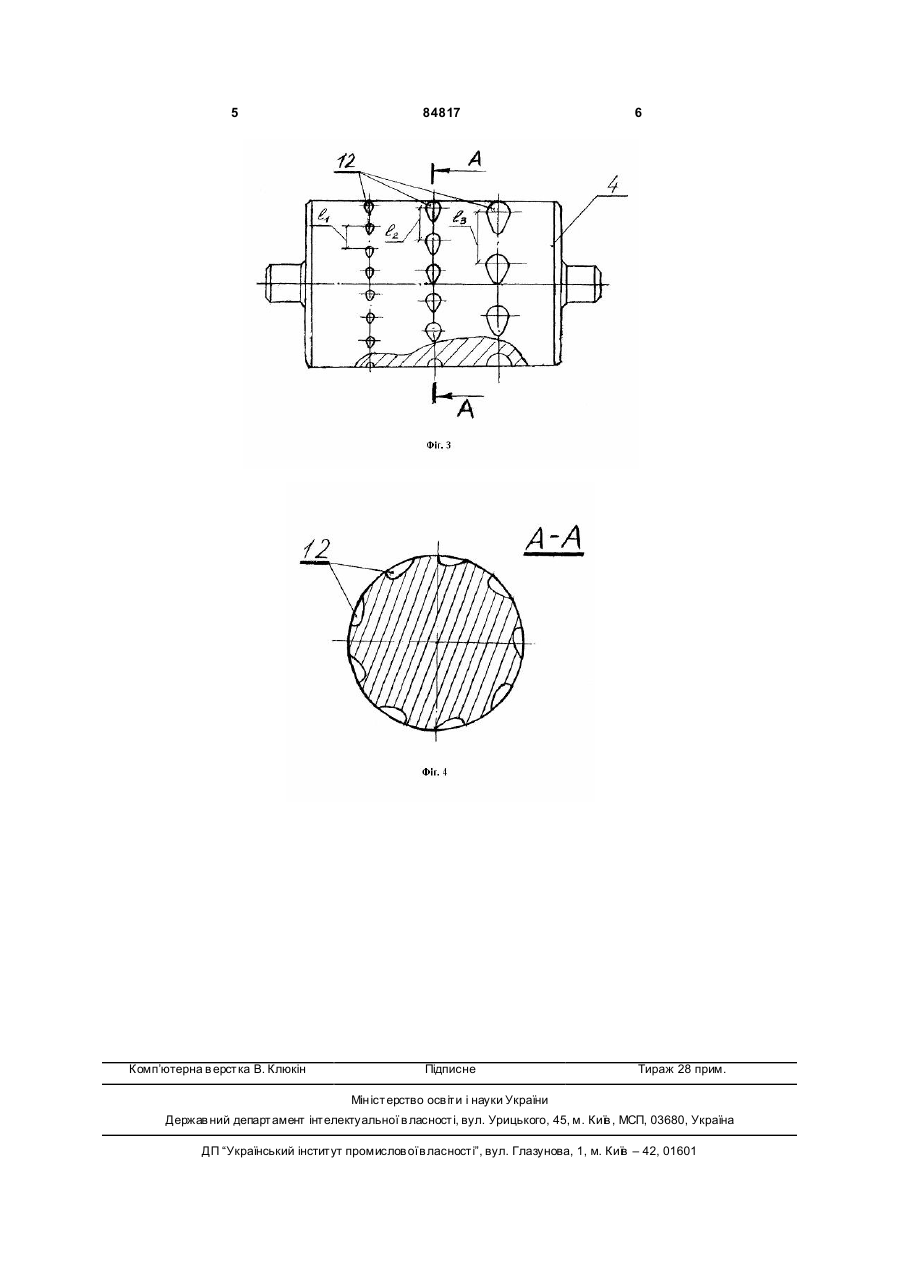

Ручна сівалка, що включає опорно-приводне колесо, раму, насіннєвий бункер, висіваючий апарат, насіннєпровід, сошник та шлейф-загортач, яка відрізняє ться тим, що висіваючий апарат виготовлений у вигляді барабанного дозатора, на боковій поверхні якого виконані аналогічні по формі та різні за розміром декілька рядів рівновіддалених насіннєвих комірок, відстань між якими в кожному ряді має по відношенню до їх розмірів обернено пропорційну залежність, при цьому насіннєвий бункер на рамі встановлено з можливістю його повздовжнього переміщення по поверхні барабанного дозатора. Винахід відноситься до сільського господарства і може бути використаний для сівби насіння сільськогосподарських культур. Відома сівалка з комірково-дисковим висіваючим апаратом, диск якої має горизонтальну вісь обертання і на його циліндричній поверхні зроблено декілька рядів комірок. Вздовж рядів глибше комірок прорізана вузька кільцева канавка. Диск встановлений в кільцевій проточці корпуса, зверху і знизу якого виконані вікна для проходу насіння, над диском розміщено бункер, а знизу розміщено сошник [1]. Недоліком відомого висіваючого апарату є те, що якісний висів можливий тільки відкаліброваного насінням. Відома також ручна сівалка, яка складається з рами, висіваючого апарату, прикочуючого та опорно-приводного колеса, бункера для насіння. Висіваючий апарат має комірковий диск, вісь обертання якого розміщена під кутом до поперечної вісі сівалки [2]. Недоліком такої сівалки є те, що для насіння різних сільськогосподарських культур необхідно встановити свій диск з певною кількістю і розміром комірок. До того ж розміщення коміркового диску під кутом до поперечної вісі сівалки ускладнює процес рівномірного розподілу насіння по площі. Метою винаходу є підвищення якості припосівного розподілу насіння у ґрунті. Поставлена мета досягається тим, що в ручній сівалці, що включає опорно-приводне колесо, раму, насіннєвий бункер, висіваючий апарат, насіннєпровід, сошник та шлейф-загортач, відповідно до винаходу, висіваючий апарат встановлено у вигляді барабанного дозатора, на боковій поверхні якого зроблені аналогічні по формі та різні за розміром декілька рядів рівновіддалених насіннєвих комірок, відстань між якими в кожному ряді має по відношенню до їх розмірів обернено пропорційну залежність, при цьому насіннєвий бункер на рамі встановлено з можливістю його повздовжнього переміщення по поверхні барабанного дозатора. Суть запропонованого технічного рішення пояснюється кресленнями, де на Фіг.1 та Фіг.2 приведено загальний вид сівалки, на Фіг.3 наведено висівний барабан, на Фіг.4 перетин А-А. Ручна сівалка складається з рами 1, на якій розміщено насіннєвий бункер 2 з воронкою 3, барабанний дозатор 4, сошник 5, шлейф-загортач 6, маркер 7, опорно-привідне 8 та прикочуюче 9 колеса, ланцюгова передача 10, держак 11. Барабанний дозатор 4 виконаний у вигляді циліндра, на поверхні якого зроблено декілька (19) UA (11) 84817 (13) C2 (21) a200712983 (22) 23.11.2007 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) ПАЦУЛА ОЛЕКСАНДР МИКОЛАЙОВИЧ, UA, СИТЧЕНКО ЄВГЕН ІВАНОВИЧ, UA, ЧЕХОВ АНАТОЛІЙ ВАСИЛЬОВИЧ, UA (73) ІНСТИТУТ ОЛІЙНИХ КУЛЬТУР УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ Н АУК, U A (56) MD 3039, 31.05.2006 UA 3642, 15.12.2004 CN 2899418, 16.05.2006 CN 2819729, 27.09.2006 UA 64950, 15.03.2004 UA 10316, 15.11.2005 US 32717725, 13.09.1955 3 84817 аналогічних по формі та різних за розмірами декілька рядів рівновіддалених насіннєвих комірок 12, відстань між якими визначається за виразом: n L - åa i=1 li = n де li - відстань між комірками; L - довжина циліндричної поверхні барабану; n - кількість комірок; ai - довжина комірки; ai = d (1,2-1,45) де d - діаметр насінини. Дана конструкція барабанного дозатора забезпечує якісний висів насіння при зменшенні його пульсації. Насіннєвий бункер 2 з воронкою 3 має можливість поздовжнього переміщення та встановлення на один із рядів комірок. Це забезпечить безступінчасту зміну норми висіву. 4 Робота ручної сівалки здійснюється таким чином. При переміщенні сівалки опорно-привідне колесо 8 через ланцюгову передачу 10 приводить в рух барабанний дозатор 4. Насіння завантажене в бункер 2 через воронку 3 потрапляє до комірок 12. Обертаючись барабанний дозатор 4 формує насіннєвий пульсуючий потік, котрий направляється в попередню сформовану сошником 5 борозенку, а шлей ф-загортач 6 заробляє та ущільнює грунт в кожній борозенці над висіяним насінням. У запропонованій конструкції ручної сівалки завдяки рядковому розміщенню комірок та барабанному дозатору вдалось знизити пульсацію насіннєвого потоку, а це дасть змогу рівномірніше розподілити при сівбі насіння у ґрунті. Джерела інформації: 1. Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины. -М.: Агропромиздат, 1989. с 526. 2. Сеялка ручная. СР - 1 МА Паспорт УААН НПО «Селта». 5 Комп’ютерна в ерстка В. Клюкін 84817 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
