Пристрій для вловлювання цементного пилу на виробництві

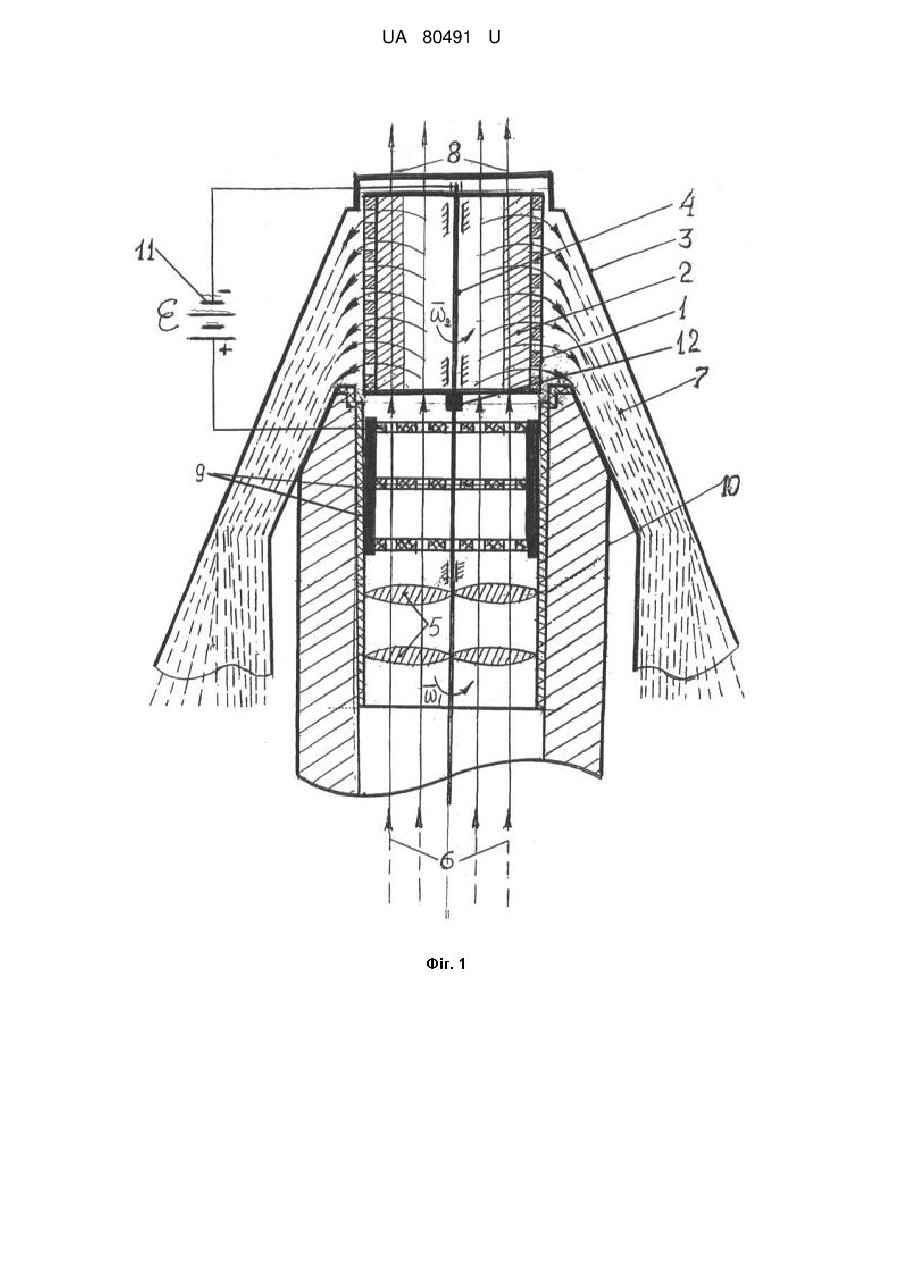

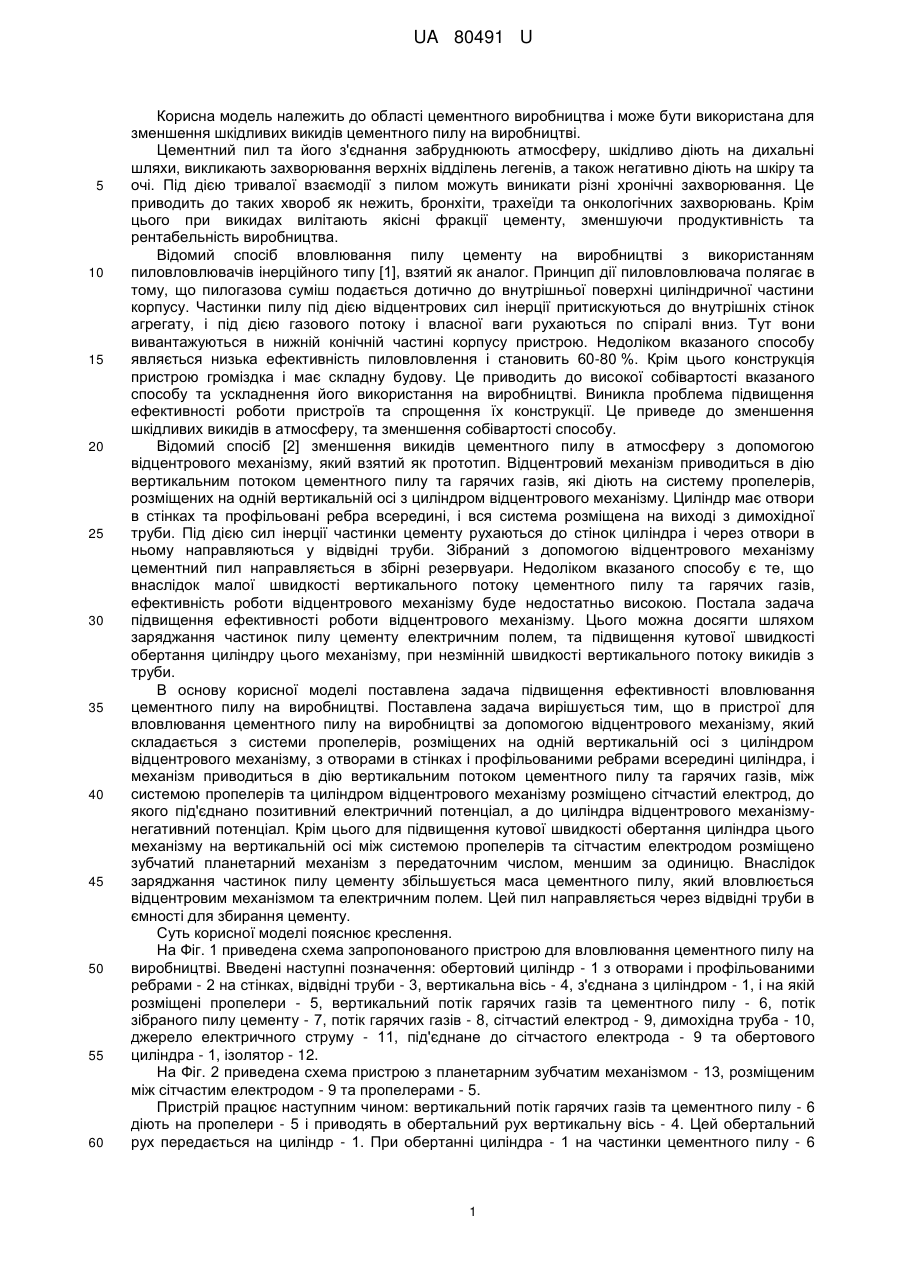

Реферат: UA 80491 U UA 80491 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області цементного виробництва і може бути використана для зменшення шкідливих викидів цементного пилу на виробництві. Цементний пил та його з'єднання забруднюють атмосферу, шкідливо діють на дихальні шляхи, викликають захворювання верхніх відділень легенів, а також негативно діють на шкіру та очі. Під дією тривалої взаємодії з пилом можуть виникати різні хронічні захворювання. Це приводить до таких хвороб як нежить, бронхіти, трахеїди та онкологічних захворювань. Крім цього при викидах вилітають якісні фракції цементу, зменшуючи продуктивність та рентабельність виробництва. Відомий спосіб вловлювання пилу цементу на виробництві з використанням пиловловлювачів інерційного типу [1], взятий як аналог. Принцип дії пиловловлювача полягає в тому, що пилогазова суміш подається дотично до внутрішньої поверхні циліндричної частини корпусу. Частинки пилу під дією відцентрових сил інерції притискуються до внутрішніх стінок агрегату, і під дією газового потоку і власної ваги рухаються по спіралі вниз. Тут вони вивантажуються в нижній конічній частині корпусу пристрою. Недоліком вказаного способу являється низька ефективність пиловловлення і становить 60-80 %. Крім цього конструкція пристрою громіздка і має складну будову. Це приводить до високої собівартості вказаного способу та ускладнення його використання на виробництві. Виникла проблема підвищення ефективності роботи пристроїв та спрощення їх конструкції. Це приведе до зменшення шкідливих викидів в атмосферу, та зменшення собівартості способу. Відомий спосіб [2] зменшення викидів цементного пилу в атмосферу з допомогою відцентрового механізму, який взятий як прототип. Відцентровий механізм приводиться в дію вертикальним потоком цементного пилу та гарячих газів, які діють на систему пропелерів, розміщених на одній вертикальній осі з циліндром відцентрового механізму. Циліндр має отвори в стінках та профільовані ребра всередині, і вся система розміщена на виході з димохідної труби. Під дією сил інерції частинки цементу рухаються до стінок циліндра і через отвори в ньому направляються у відвідні труби. Зібраний з допомогою відцентрового механізму цементний пил направляється в збірні резервуари. Недоліком вказаного способу є те, що внаслідок малої швидкості вертикального потоку цементного пилу та гарячих газів, ефективність роботи відцентрового механізму буде недостатньо високою. Постала задача підвищення ефективності роботи відцентрового механізму. Цього можна досягти шляхом заряджання частинок пилу цементу електричним полем, та підвищення кутової швидкості обертання циліндру цього механізму, при незмінній швидкості вертикального потоку викидів з труби. В основу корисної моделі поставлена задача підвищення ефективності вловлювання цементного пилу на виробництві. Поставлена задача вирішується тим, що в пристрої для вловлювання цементного пилу на виробництві за допомогою відцентрового механізму, який складається з системи пропелерів, розміщених на одній вертикальній осі з циліндром відцентрового механізму, з отворами в стінках і профільованими ребрами всередині циліндра, і механізм приводиться в дію вертикальним потоком цементного пилу та гарячих газів, між системою пропелерів та циліндром відцентрового механізму розміщено сітчастий електрод, до якого під'єднано позитивний електричний потенціал, а до циліндра відцентрового механізмунегативний потенціал. Крім цього для підвищення кутової швидкості обертання циліндра цього механізму на вертикальній осі між системою пропелерів та сітчастим електродом розміщено зубчатий планетарний механізм з передаточним числом, меншим за одиницю. Внаслідок заряджання частинок пилу цементу збільшується маса цементного пилу, який вловлюється відцентровим механізмом та електричним полем. Цей пил направляється через відвідні труби в ємності для збирання цементу. Суть корисної моделі пояснює креслення. На Фіг. 1 приведена схема запропонованого пристрою для вловлювання цементного пилу на виробництві. Введені наступні позначення: обертовий циліндр - 1 з отворами і профільованими ребрами - 2 на стінках, відвідні труби - 3, вертикальна вісь - 4, з'єднана з циліндром - 1, і на якій розміщені пропелери - 5, вертикальний потік гарячих газів та цементного пилу - 6, потік зібраного пилу цементу - 7, потік гарячих газів - 8, сітчастий електрод - 9, димохідна труба - 10, джерело електричного струму - 11, під'єднане до сітчастого електрода - 9 та обертового циліндра - 1, ізолятор - 12. На Фіг. 2 приведена схема пристрою з планетарним зубчатим механізмом - 13, розміщеним між сітчастим електродом - 9 та пропелерами - 5. Пристрій працює наступним чином: вертикальний потік гарячих газів та цементного пилу - 6 діють на пропелери - 5 і приводять в обертальний рух вертикальну вісь - 4. Цей обертальний рух передається на циліндр - 1. При обертанні циліндра - 1 на частинки цементного пилу - 6 1 UA 80491 U 5 10 15 20 25 30 діють відцентрові сили інерції. Крім цього частинки пилу проходячи через сітчастий електрод - 9 іонізуються і заряджаються. Під дією сил інерції та профільованих ребер - 2 частинки цементного пилу будуть рухатись до стінок циліндра - 1 і вилітатимуть через отвори в цих стінках. Внаслідок того, що частинки цементного пилу будуть заряджені позитивно, вони будуть рухатись до циліндра - 1, який знаходиться під негативним потенціалом. Тобто на частинки пилу будуть одночасно діяти відцентрові сили інерції та сили електростатичного притягання до стінок циліндра - 1. Цементний пил - 7 виходить через відвідні труби - 3 в збірні резервуари. Гарячі гази - 8 рухаються вертикально вгору і виходять з циліндра - 1 в атмосферу. Пристрій приводиться в дію вертикальним потоком гарячих газів та цементного пилу - 6 і вловлює цей пил. Тобто він працює в автономному режимі, не потребуючи додаткових джерел енергії. Тому конструкція пристрою буде простою з малою собівартістю. Ефективність роботи пристрою буде пропорційною кутовій швидкості обертання циліндра - 1 під дією вертикального потоку гарячих газів та цементного пилу - 6 і різниці потенціалів між сітчастим електродом - 9 та обертовим циліндром - 1 пристрою. Крім цього для підвищення кутової швидкості обертання циліндра - 1 цього механізму, на вертикальній осі між системою пропелерів - 5 та сітчастим електродом - 9 розміщено зубчатий планетарний механізм - 13 з передаточним числом меншим за одиницю. Внаслідок збільшення кутової швидкості обертання циліндра механізму, зростає відцентрова сила, яка діє на частинки цементного пилу. Це приводить до збільшення маси цементного пилу, який вловлюється відцентровим механізмом і направляється через відвідні труби - 3 в ємності для збирання цементу. Таким чином, використовуючи ефект заряджання частинок цементу та принцип дії відцентрового механізму, можна ефективно протидіяти викиданню цементного пилу в атмосферу. Цей процес підсилюється, дякуючи використанню зубчатого планетарного механізму між сітчастим електродом та системою пропелерів. Це, в свою чергу, приведе до підвищення рентабельності виробництва та до зменшення впливу на навколишнє середовище, покращить здоров'я населення. Використані джерела при складанні заявки: [1]. Савіцька І.О., Грицюк Ю.І. Проблеми вловлювання цементного пилу на промислових об'єктах: Науковий вісник НЛТУ України.-2011 - Вип. 21.7 - С. 78-80. [2]. Бернацький В.А. Спосіб зменшення викидів цементного пилу в атмосферу на виробництві. Патент України на корисну модель № 71907 від 25.07.2012 р. Бюл. № 14. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Пристрій для вловлювання цементного пилу на виробництві за допомогою відцентрового механізму, який містить систему пропелерів, розміщених на одній вертикальній осі з циліндром відцентрового механізму, з отворами в стінках і профільованими ребрами всередині циліндра, і механізм приводять в дію вертикальним потоком цементного пилу та гарячих газів, який відрізняється тим, що між системою пропелерів та циліндром відцентрового механізму розміщено сітчастий електрод, до якого під'єднано позитивний електричний потенціал, а до циліндра відцентрового механізму - негативний потенціал. 2. Пристрій для вловлювання цементного пилу на виробництві за п. 1, який відрізняється тим, що на вертикальній осі між системою пропелерів та сітчастим електродом розміщено зубчатий планетарний механізм, з передаточним числом меншим за одиницю. 2 UA 80491 U 3 UA 80491 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
