Комбінований літальний апарат

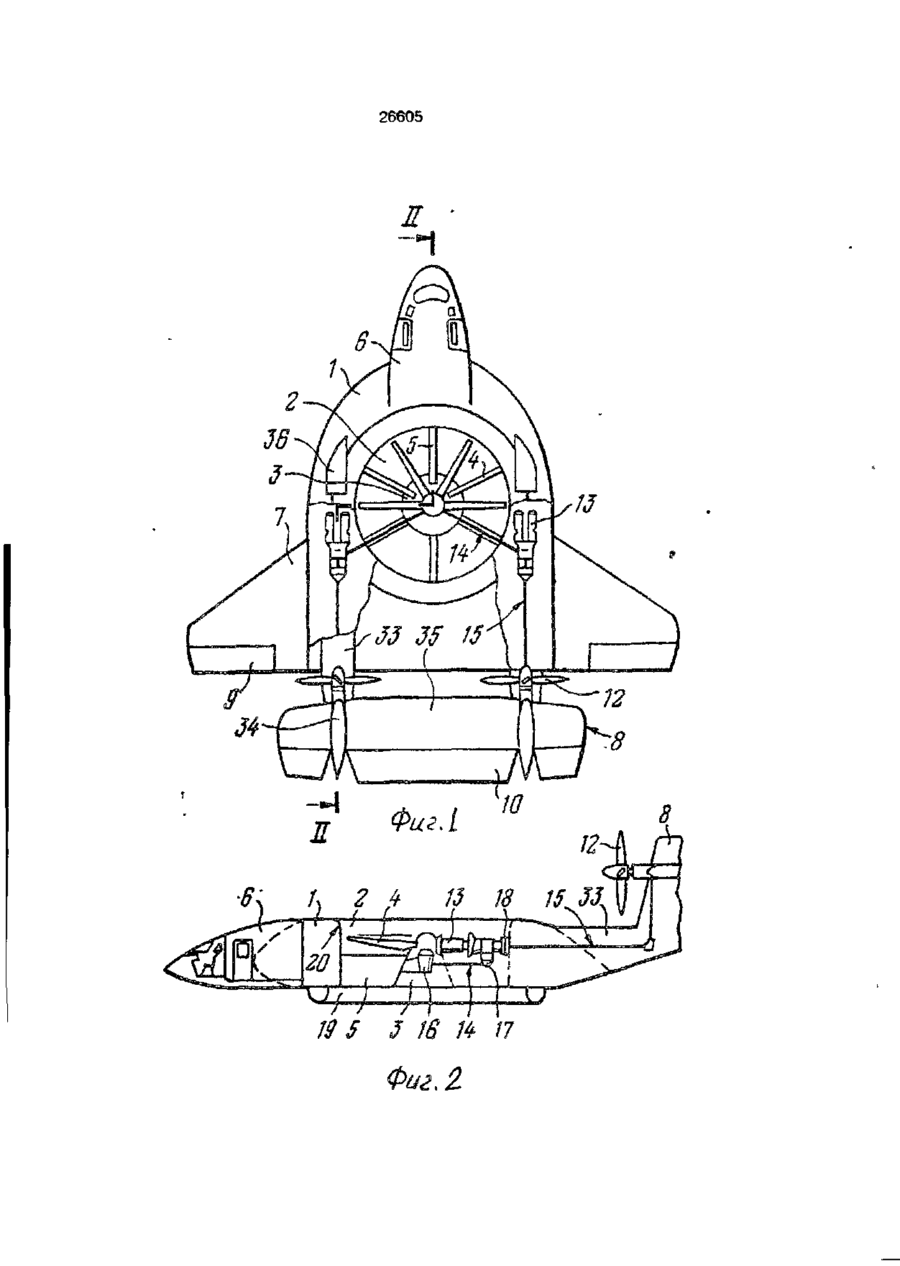

1 Комбинированный летательный аппарат, содержащий корпус, выполненный в виде толстого центрального крыла с несимметричным профилем, имеющего тоннель с открытыми входным и выходным отверстиями, в котором установлен подъемный винт, боковые крылья, хвостовое оперение, маршевые винты, силовую установку для привода маршевых и подъемного винтов и посадочное устройство на воздушной подушке, охватывающее выход из тоннеля, о т л и ч а ю щ и й с я тем, что он снабжен системой изменения общего и циклического шага лопастей подъемного винта, причем площадь поперечного сечения тоннеля в плоскости вращения подъемного винта составляет 0,3-0,6 от площади воздушной подушки посадочного устройства, при этом входное отверстие тоннеля образовано торцовой поверхно стью, сопряженной с верхней поверхностью центрального крыла 2. Комбинированный летательный аппарат п о п . 1 , о т л и ч а ю щ и й с я тем, что силовая установка выполнена в виде двух блоков двигателей, размещенных с двух сторон относительно тоннеля, и он имеет два маршевых винта, при этом подъемный винт соединен с обоими блоками двигателей, а маршевые винты соединены каждый со своим блоком двигателей 3. Комбинированный летательный аппарат по п 2, о т л и ч а ю щ и й с я тем, что маршевые винты установлены над верхней поверхностью кормовой части центрального крыла за линией максимальной толщины профиля кормовой части центрального крыла 4 Комбинированный летательный аппарат по пп.2 и З , о т л и ч а ю щ и й с я тем, что маршевые винта установлены на пилонах, размещенных с двух сторон относительно тоннеля. 5. Комбинированный летательный аппарат по пп.2, З и о т л и ч а ю щ и й с я тем, что он снабжен двумя продольными балками, выступающими над верхней поверхностью кормовой части центрального крыла и размещенными с двух сторон относительно тоннеля, при этом хвостовое оперение выполнено в виде двух килей, установленных на продольных балках, и пересекающего кили горизонтального стабилизатора, а маршевые винты размещены перед килями. с > О О 26605 Изобретение относится к авиастроению и может использоваться на летательных аппаратах с вертикальным взлетом и посадкой различного назначения: пассажирских, грузовых грузопассажирских, санитарных и иных специального назначения аппаратах. Летательные аппараты с вертикальным взлетом и посадкой относятся к перспективным направлениям развития авиационной техники, так как могут эксплуатироваться на неподготовленных посадочных площадках. Особенно привлекательны такие аппараты для специализированной авиации и для местных авиалиний. Имеется несколько типов летательных аппаратов вертикального взлета и посадки. Известны летательные аппараты вертикального взлета/посадки, в которых подъемная сила при взлете/посадке создается за счет реактивного усилия высокоскоростной струи. Например, летательный аппарат, описанный g патенте ФРГ № 1246422 по кл. В 60 V 3/08 /НКИ: 62в-60/ от 1967 г., содержит цилиндрический фюзеляж с крыльями и хвостовым оперением, силовые установки для горизонтального полета, размещенные под крыльями, и силовые установки для взлета и посадки. Силовые установки для взлета и посадки размещены в наплывах в средней части фюзеляжа. Недостатком такой схемы являются высокие затраты топлива на режимах взлета и посадки и сложность конструкции аппарата, так как приходится иметь дополнительные двигатели в силовых установках вертикального взлета и посадки. Кроме того высокоскоростная струя при взлете и посадке оказывает сильнейшее воздействие на поверхность посадочной площадки, что делает невозможной эксплуатацию аппаратов этого типа с грунтовых площадок. Известен комбинированный летательный аппарат вертикального взлета и посадки, представляющий собой сочетание вертолета и самолета, описанный в патент США № Re 29023 по кл. 244-6 от 1976 г. Летательный аппарат имеет фюзеляж с высокорасположенным крылом и вертикальными килями на концах крыла. Крыло выполнено с полукруглым вырезом на задней кромке. Над кормовой частью фюзеляжа установлен несущий винт, плоскость вращения которого совпадает с горизонтальной плоскостью крыла. Летательный аппарат оснащен также силовыми установками для горизонтального полета. Наличие открытого несущего винта существенно ухудшает аэродинамику аппа 5 10 15 20 25 30 35 40 45 50 55 рата в горизонтальном крейсерском полеге. Кроме того габариты несущего винта и его трансмиссии таковы, что несущий винт всегда будет над фюзеляжем или иной опорной конструкцией, что ухудшает характеристики летательного аппарата на взлете и посадке из-за поперечного обдува фюзеляжа. Известны комбинированные летательные аппараты, в которых подъемная сила при взлете и посадке и тяговое усилие в горизонтальном полете создаются одним устройством - поворотным винтом. Такой летательный аппарат описан в патенте Великобритании № .1405737 по кл. В 7 W от 1975 г. Известный петательный аппарат содержит фюзеляж с крыльями и хвостовым оперением. Крылья выполнены поворотными и силовые установки с винтами установлены на поворотной части крыльев. Одни и те же винты используются как для создания подъемной силы на взлете и посадке, так и для создания тягового усилия при горизонтальном полете. Схема с поворотным крылом обладает преимуществами по сравнению с открытым подъемным винтом, прорабатывалась многими конструкторами и воплощена В' реальных аппаратах. Однако использование одного и того же винта и для вертикального взлета и посадки, и для горизонтального полета предъявляет к винту очень жесткие требования. Поворотный винт не может иметь такой же диаметр как несущий винт вертолета, и поэтому удельная нагрузка на винт на взлете/посадке выше, чем у вертолета. Следовательно требуется большая мощность двигателей. Повышенная удельная нагрузка на винт при взлете приводит к повышенным скоростям воздушного потока под винтом и к сильному эрозионному воздействию струи на грунт. Хотя это воздействие меньше, чем у аппаратов вертикального взлета и посадки, использующих реактивную струю, как это имеет место в патенте ФРГ № 1246422, В 60 V 3/08, оно остается слишком высоким для большинства грунтовых площадок. Аппарат генерирует сильное акустическое поле. Кроме того наличие поворотного крыла с винтовой группой усложняет конструкцию аппарата и снижает его надежность в целом. Очень сложным для системы управления является переход аппарата из режима взлета в горизонтальный полет и обратный процесс. Любой случайный отказ в системе управления и механизме поворота консолей крыла может привести к серьезной аварии. 26605 Известны комбинированные летательные аппараты вертикального взлета и посадки, в которых подъемный винт размещен внутри корпуса аппарата. В летательном аппарате, защищенном авторс- 5 ким свидетельством СССР № 1550790 по кл. В 64 В 1/00 от 1987 г., корпус выполнен в виде симметричного выпуклого диска (тора), с которым соединены крылья, хвостовое оперение и кабина. В центре 10 диска имеется вертикальный тоннель, в котором размещены центральное тело и подъемный винт. Входной и выходной участки тоннель перекрыты поворотными створками, которые в режиме горизон- 15 тального полета закрываются, образуя гладкую верхнюю поверхность диска. На режиме взлета поворотные створки на верхней поверхности диска разворачивают вертикально, открывая доступ воздуху в • 20 вертикальный тоннель. Входное воздухозаборное отверстие вертикального тоннеля образовано каналами между поворотными створками. Кольцеобразный объем диска заполнен легким газом, создаю- 25 щим аэростатическую подъемную силу. Аппарат имеет маршевые винты на крыльях для режима горизонтального полета и шасси на воздушной подушке. Наличие объемов, заполненных легким газом, дает 30 возможность уменьшить подъемную силу винта и тем самым снизить мощность двигателя. Расчеты показывают, что аэростатическая подъемная сила оказывает существенное влияние на величину потреб- 35 ной подъемной силы винта в тоннеле только при значительных габаритах и грузоподъемности аппарата (при диаметре диска больше 50 м). Для летательных аппаратов со взлетным весом менее 50 т выиг- 40 рыш в подъемной силе винта оказывается незначительным. Аппарат имеет поворотные створки на верхней поверхности диска, открытые на режиме взлета и посадки. Эти створки имеют большое аэроди- 45 намическое сопротивление в набегающем потоке воздуха, что особенно заметно на переходных режимах, так как даже при малом открытии створок аэродинамическое сопротивление летательного аппара- 50 та резко возрастает. При переходе от горизонтального полета к посадке летательнь'й аппарат может потерять устойчивость до того, как успеет раскрутиться подъемный винт. Аппарат имеет низкие аэроди- 55 намические характеристики, так как в режиме разгона диск остается горизонтальным м не создает подъемной силы, вся подъемная сила создается крыльями. Учитывая габариты диска (диаметр больше 50 м), получаем, что большая часть поверхности летательного аппарата не участвует в создании аэродинамической подъемной силы. Наиболее близким по технической сущности к заявляемому изобретению является летательный аппарат по патенту Великобритании № 1331655 по кл. В 7 W от 1973 г. Летательный аппарат содержит корпус, выполненный в виде толстого несущего крыла по форме диска с уплощенной нижней поверхностью и несимметричным поперечным сечением. В корпусе имеется изогнутый тоннель с открытыми входным и выходными отверстиями, в котором горизонтально установлен подъемный винт. На нижней поверхности корпуса размещено посадочное устройство на воздушной подушке, охватывающее выход из тоннеля. Аппарат имеет боковые крылья и двухкилевое хвостовое оперение. Для горизонтального полета летательный аппарат оснащен маршевыми винтами и реактивным соплом. Подъемный винт и маршевые винты приводятся во вращение от общей силовой установки. Летательный аппарат имеет обращенный навстречу набегающему потоку открытый воздухозаборник на верхней поверхности центрального крыла, подающий воздух в тоннель. Воздухозаборники силовой установки размещены за воздухозаборником тоннеля и затенены им. \ Недостатком данного летательного аппарата является повышенное аэродинамическое сопротивление в режиме горизонтального полета, что связано с наличием постоянно работающего воздухозаборника тоннеля. При этом повышенное аэродинамическое сопротивление связано не только с выступанием воздухозаборника в набегающий поток, но и со сбросом отобранного с верхней поверхности воздуха практически перпендикулярно нижней поверхности корпуса, что также создает дополнительное сопротивление набегающему потоку. Как и во всех остальных аппаратах вертикального взлета и посадки такого типа в нем не увязаны характеристики подъемного винта и посадочного устройства на воздушной подушке, что превращает их в простую совокупность известных устройств (агрегатирование). Задача настоящего изобретения заключается а создании комбинированного летательного аппарата, в котором винт и посадочное устройство на воздушной подушке будут оптимальным образом согла-" сованы. Другой задачей изобретения яв 26605 ляется улучшение аэродинамических характеристик летательного аппарата в горизонтальном полете. Третьей задачей изобретения является - улучшить обтекание несущего корпуса летательного аппарата набегающим потоком воздуха. Дополнительной задачей изобретения является повышение надежности эксплуатации комбинированного летательного аппарата, в том числе при посадке с уменьшенной мощностью силовой установки. Для решения указанных задач комбинированный летательный аппарат, содержащий корпус, выполненный в виде толстого центрального крыла с несимметричным поперечным профилем с вертикальным тоннелем, в котором установлен подъемный винт, и имеющий боковые крылья и хвостовое оперение, маршевые винты для горизонтального полета, силовую установку для привода маршевых и подъемного винтов и посадочное устройство на воздушной подушке, охватывающее выход из тоннеля, согласно изобретению, снабжен системой изменения общего и циклического шага подъемного винта, при этом входное отверстие тоннеля образовано торовой поверхностью, сопряженной с верхней поверхностью центрального крыла, причем площадь поперечного сечения вертикального тоннеля в плоскости вращения подъемного винта составляет 0,30,8 от площади воздушной подушки посадочного устройства. При этом силовая установка выполнена в виде двух блоков двигателей, размещенных в центральном крыле с двух сторон вертикального тоннеля, и имеет два маршевых винта, причем подъемный винт соединен с обоими блоками двигателей, а маршевые винты соединены каждый со своим блоком двигателей. Кроме того маршевые винты для горизонтального полета установлены над верхней поверхностью кормозой части центрального крыла за линией максимальной толщины профиля кормовой части центрального крыла. При этом маршевые винты установлены на пилонах, размещенных с двух сторон относительно тоннеля. Кроме того летательный аппарат сна,бжен двумя продольными балками, выступающими над верхней поверхностью кормовой части центрального крыла и размещенными с двух сторон относительно тоннеля, при этом хвостовое оперение выполнено в виде двух килей, установленных на продольных балках, и пересекающего кили хвостового горизонтального ста 5 10 15 20 25 30 35 40 45 50 55 8 билизатора, а маршевые винты размещены перед килями. Сущность изобретения заключается в том, чтобы включить вертикальный тоннель с подъемным винтом в аэродинамическую схему комбинированного летательного аппарата в режиме горизонтального полета и обеспечить при этом согласование характеристик воздушной подушки и подъемного винта, что повысит безопасность полета и улучшит аэродинамические характеристики аппарата, в частности повысит его аэродинамическое качество. Выполнение корпуса летательного аппарата в виде толстого центрального крыла с несимметричным поперечным профилем, имеющего вертикальный тоннель с открытыми входным и выходным отверстиями, в котором входное отверстие образовано торовой поверхностью, плавно сопряженной с верхней поверхностью центрального крыла, обеспечивает обтекание центрального крыла в зоне тоннеля как двух последовательно установленных аэродинамических профилей, аналогично плоскому кольцевому крылу. При этом затенение тоннеля подъемным винтом не препятствует установлению режима обтекания, подобного кольцевому крылу, что обеспечивает хорошие аэродинамические характеристики летательного аппарата. Снижению затенения тоннеля подъемным винтом способствует также выбор площади поперечного сечения тоннеля в плоскости вращения подъемного винта на уровне 0,3-0,8 от площади воздушной подушки посадочного устройства, а наличие системы управления общим и циклическим шагом подъемного винта при выбранном соотношении площадей обеспечивает надежный переход от одного режима к другому во время полета. На взлете при работе на режиме воздушной подушки несущий винт имеет минимальный шаг и минимальную нагрузку на ометаемую площадь. Увеличение высоты полета при взлете достигается изменением общего шага подъемного винта с переводом летательного аппарата с режима воздушной подушки на режим висения над экраном с управлением положением аппарата системой изменения общего и циклического шага подъемного винта. Обороты силовой установки при этом практически не изменяются и силовая установка работает на номинальных оборотах с высокой эффективностью. При выбранных соотношениях площадей воздушная подушка обеспечивает также демпфирование случайных ко-' лебаний давления в тоннеле за винтом, 26605 что повышает устойчивость работы подъемного винта и летательного аппарата в целом. Размещение маршевых винтов над верхней поверхностью кормовой части центрального крыла за линией максимальных толщин аэродинамического профиля способствует обтеканию корпуса в режиме кольцевого крыла, так как винты интенсифицируют обдув верхней поверхности кормовой части крыла. Кроме того при расположении маршевых винтов со смещением с двух сторон относительно тоннеля маршевые и подъемный винты оказывают минимальное влияние друг на друга. Выполнение силовой установки в виде двух блоков двигателей, размещенных в корпусе с двух сторон относительно тоннеля, упрощает его продольную балансировку, так как двигатели находятся ближе к точке приложения подъемной силы винта в тоннеле, и установлены симметрично относительно продольной оси аппарата. Подключение двух двигательных блоков к подъемному винту и по одному к каждому из маршевых винтов повышает надежность летательного аппарата, поскольку выход из строя одного из двигателей не приводит к потере всей располагаемой мощности. Применительно к данному изобретению преимущество заключается в том, что при выбранном соотношении площадей тоннеля в плоскости вращения винта и воздушной подушки посадочного устройства одного блока двигателей будет достаточно, чтобы осуществить посадку летательного аппарата, так как переход от режима горизонтального полета к зависанию над местом посадки можно осуществить в режиме висения над экраном, т.е. на достаточной высоте, чтобы получить время для выбора места посадки и перемещения к нему в режиме полета над экраном или на воздушной подушке, для чего будет достаточно мощности одного блока двигателей. Продольные балки, выступающие над верхней поверхностью кормовой части, улучшают его аэродинамику, уменьшая перетекания по боковой кромке центрального крыла. При этом кили и горизонтальный стабилизатор выводятся из его аэродинамической тени. Размещение маршевых двигателей перед килями повышает управляемость летательного аппарата при малых скоростях полета. Заявителю неизвестны комбинированные летательные аппараты с заявленной совокупностью признаков, что подтверж 5 10 15 20 25 30 35 40 45 50 55 10 дает соответствие изобретения критерию "новизна". Заявленная совокупность существенных признаков не вытекает явным образом из современного уровня техники и, следовательно, изобретение соответствует критерию "изобретательский уровень". На фиг.1 изображена общая компоновка летательного аппарата - вид сверху с частично снятой обшивкой верхней поверхности корпуса; на фиг.2 - продольный разрез летательного аппарата по линии А-А; на фиг.З и 4 - система управления общим и циклическим шагом подъемного винта - аксонометрия и общая схема; на фиг.5 - вид на летательный аппарат спереди при размещении маршевых винтов перед вертикальными килями; на фиг.6 и 7 - виды сбоку и спереди на летательный аппарат при размещении маршевых винтов на пилонах. Комбинированный летательный аппарат содержит корпус 1, выполненный в виде центрального крыла с толстым несимметричным поперечным сечением с дугообразной в плане передней кромкой и прямолинейной задней кромкой плавными боковыми обводами и уплощенной нижней поверхностью. В корпусе имеется вертикальный тоннель 2 со скругленной входной кромкой. Тоннель круглого сечения занимает основную площадь в плане в центральной части корпуса. Внутри тоннеля размещено обтекаемое центральное тело 3 с подъемным винтом 4. Центральное тело соединено со стенкой тоннеля радиальными пилонами 5. Летательный аппарат имеет кабину 6 для размещения экипажа, пассажиров и грузов, боковые крылья 7 и хвостовое оперение 8. Аэродинамические поверхности летательного аппарата - боковые крылья и хвостовое оперение - оснащены отклоняемыми органами управления, например, закрылками 9 и 10 и рулями направления 11. Для выполнения горизонтального полота летательный аппарат оснащен двумя маршевыми винтами 12. Подъемный винт 4 и маршевые винты 12 приводятся во вращение силовой установкой, включающей два блока ДВИІ ателей 13. Блоки двигателей 13 установлены в корпусе 1 с двух сторон относительно тоннеля 2. Блоки двигателей соединены валами 14 с подъемным винтом и валами 15 с маршевыми вингами. С подъемным винтом соединены оба блока двигателей, а маршевые винты соединены каждый со своим блоком двигателей. Валы 14 подключены с одной стороны к редуктору 16 подъемного винта, а 11 26605 с другой - к управляемой муфте 17 на блоках двигателей. Управляемые муфты 17 могут быть любого типа: гидравлические, механические, электромагнитные. Вал 15 соединен с блоком двигателей управ- 5 ляемой муфтой 18, предпочтительно с регулируемым передаточным отношением. Муфты 18 также могут быть любого типа. Летательный аппарат оснащен посадочным устройством на воздушной подушке 10 19, охватывающим выход из вертикального тоннеля. Площадь поперечного сечения тоннеля в плоскости вращения подъемного винта составляет 0,3-0,8 от площади воздушной подушки посадочного уст- 15 ройства 19. В частности, в летательном аппарате на 18 человек площадь воздушной подушки посадочного устройства равна 58 м 2 , а площадь поперечного сечения вертикального тоннеля в плоскости вра- 20 щения подъемного винта - 38 м г . Входное отверстие тоннеля образовано'торовой поверхностью 20, плавно сопряженной с верхней поверхностью центрального крыла. В результате в средней части 25 центрального крыла получаем последовательно установленные толстые аэродинамические профили, обтекаемые в режиме, аналогичном кольцевому крылу, что улучшает аэродинамические характерне- ЗО тики летательного аппарата в горизонтальном полете. Летательный аппарат оснащен системой изменения общего и циклического шага подъемного винта. Лопасти 21 под- 35 ъемного винта закреплены шарнирно на центральной крестовине 22, закрепленной на выходном валу 23 редуктора 16. Основным узлом системы изменения общего и циклического" шага подъемного 40 винта является автомат перекоса, содержащий вращающееся кольцо 24, невращающееся кольцо 25, шлиц-шарнир 26 и карданный подвес 27. Вращающееся кольцо 24 соединено поводками 28 с лопас- 45 тями 21 подъемного винта. Невращающееся кольцо и карданный подвес 27 соединены тягами 29 с ручками управления общим шагом подъемного винта 30 и циклическим шагом подъемного винта 31. 50 Маршевые винты установлены выше верхней поверхности кормовой части центрального крыла за линией максимальной толщины профиля кормовой части центрального крыла, совпадающей с входной 55 кромкой торового входного отверстия тоннеля. Конкретная зона размещения маршевых винтов определяется продувками. В частностм маршевые винты размещают со смещением к задней кромке централь 12 ного крыла. В зависимости от габаритов и грузоподъемности летательного аппарата маршевые винты размещены либо на пилонах 32, либо на хвостовом оперении. Пилоны 32 размещены с двух сторон относительно тоннеля 2. Летательный аппарат с маршевыми винтами на хвостовом оперении имеет две продольные балки 33, выступающие над верхней поверхностью кормовой части центрального крыла, два киля 34 и пересекающий кили горизонтальный стабилизатор 35. Маршевые винты установлены перед килями 34. Воздухозаборники 36 силовой установки размещены на верхней поверхности центрального крыла. При взлете устанавливают лопасти 21 подъемного винта 4 в положение минимального шага и запускают силовую установку при отключенных валах 15 привода маршевых винтов 12. Раскручивают подъемный винт 4 и нагнетают им воздух в полость посадочного устройства на воздушной подушке 19. Используя ручку управления общим шагом 30, повышают давление воздушной подушки до отрыва летательного аппарата от взлетной площадки. Затем увеличивают общий шаг подъемного винта и переводят летательный аппарат в режим висения над экраном. Управляют летательным аппаратом на режиме висения, используя ручку 31 управления циклическим шагом подъемного винта и автомат перекоса системы изменения общего и циклического шага винта. При дальнейшем увеличении общего шага подъемная сила винта 4 становится равной или больше веса летательного аппарата и он переводится на режим поддержания в воздухе только за счет подъемного винта 4. Для разгона летательного аппарата включают муфты 18 и начинают раскручивать маршевые винты 12. Тяга, развиваемая маршевыми винтами 12, возрастает постепенно и на начальном этапе разгона не требуется значительных затрат мощности на привод маршевых винтов. Поскольку центральное крыло имеет несимметричное поперечное сечение, то аэродинамическая подъемная сила создается на нем при перемещении с нулевым углом атаки. Дополнительная подъемная сила создается на боковых крыльях, которые установлены под оптимальным углом атаки. С увеличением скорости полета аэродинамическая подъемная сила возрастает и, соответственно, уменьшают подъемную силу на винте 4, изменяя его общий шаг. Освобождающаяся 13 26605 мощность силовой установки передается на маршевые винты 12. По достижении аэродинамической подъемной силы значения, равного весу летательного аппарата, подъемный винт 4 отключают от силовой установки и летательный аппарат продолжает полет по самолетной схеме. При переходе на полет по самолетной схеме не требуется закрывать входное отверстие тоннеля и поэтому отключение подъемного винта 4 не вызывает изменения аэродинамического сопротивления летательного аппарата, что упрощает управление летательным аппаратом и повышает его надежность. Летательный аппарат поддерживается в воздухе за счет подъемной силы, создаваемой всей поверхностью - центральным крылом и боковыми крыльями, что улучшает аэродинамические характеристики аппарата. Летательный аппарат не имеет выступающего в набегающий поток воэдухозаборного устройства тоннеля, что уменьшает его аэродинамическое сопротивление и повышает аэродинамическое качество летательного аппарата. При полете на номинальной скорости подъемный винт не работает и воздух свободно перетекает через тоннель 2, обтекая носовую и кормовую части центрального крыла в режиме, аналогичном обтеканию плоского кольцевого крыла. При посадке уменьшают горизонтальную скорость полета и при снижении аэродинамической подъемной силы до величины меньшей веса летательного аппарата включают муфту 17 и раскручивают подъемный винт 4 при минимальном общем шаге. На силовой установке имеется избыток мощности и раскрутка подъемного винта не вызовет уменьшения горизон 5 10 15 20 25 30 35 40 14 тальной тяги маршевых винтов 12. Раскрутка подъемного винта не вызовет также существенного изменения в аэродинамическом сопротивлении летательного аппарата, так как не надо открывать входное отверстие тоннеля. По мере снижения горизонтальной скорости полета на подъемный винт передается все большая мощность и летательный аппарат переходит в режим висения за счет подъемной силы винта 4. Далее следует вертикальная посадка летательного аппарата на выбранную площадку. При необходимости летательный аппарат зависает над поверхностью земли или над водой и перемещается к месту посадки или в режиме полета над экраном, или на воздушной подушке. Учитывая, что для висения над экраном заявленному летательному аппарату требуемая мощность составляет меньше половины суммарной мощности силовой установки, то летательный аппарат при необходимости может совершить посадку на одном блоке двигателей 13. В этом случае летательный аппарат снижается до высоты, на которой проявляется экранный эффект, и переходит с горизонтального полета по самолетной схеме в режим висения над экраном. Аналогичным образом можно осуществить взлет летательного аппарата в критической ситуации. Возможность реализации летательного аппарата по данному изобретению подтверждена испытаниями макетного образца заявленного летательного аппарата. Полноразмерный летательный аппарат может быть изготовлен, используя современную технологию и материалы авиационной промышленности. * 26605 П 26605 '23 Фае. 4 26605 Фиг.6 Фаг. 7 Упорядник Техред М. Келемеш Коректор О. Обручар Замовлення 518 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
