Контрольований пункт системи телемеханіки

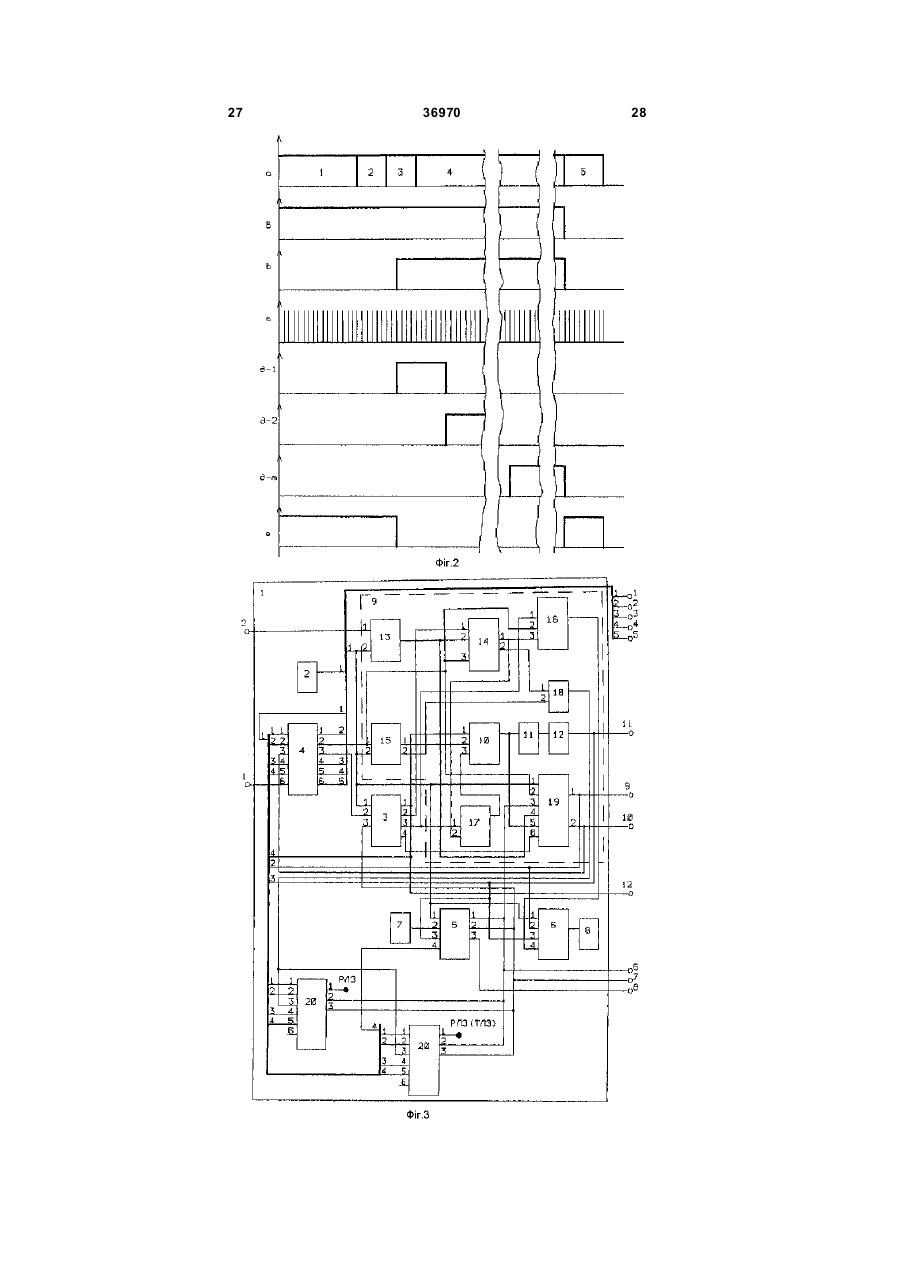

1. Контрольований пункт системи телемеханіки, з'єднаний з пунктом керування лінією зв'язку радіальної, транзитної чи магістральної конфігурації, що містить перший блок передачі-прийому, блок керування, а також базовий пристрій, який містить перший лінійний блок, розподільник, функціональні блоки прийому та передачі інформації, датчик, виконавчий механізм, генератор тактових імпульсів, вихід якого з'єднаний з першим входом розподільника, третій вихід першого лінійного блока з'єднаний з другим входом розподільника, вихід функціонального блока прийому інформації з'єднаний з входами виконавчих механізмів, вихід датчика з'єднаний з другим входом функціонального блока передачі інформації, а також другий та третій лінійні блоки, лічильник, два формувачі, компаратор, кодер-декодер, три елементи "І", ви хід першого формувача з'єднаний з четвертим входом кодера-декодера та другим входом компаратора, перший вихід якого з'єднаний з третім входом першого та другим входом другого елементів "І", другий вихід з'єднаний з першим входом третього елемента "І", другий вихід регістра з'єднаний з другим входом третього елемента "І", перший вихід з'єднаний з другим входом лічильника, вихід якого з'єднаний з п'ятим входом кодера-декодера та входом другого формувача, вихід якого з'єднаний зі входом комутатора, причому входи комутатора, що відносяться до адрес контрольованих пунктів, підключених до однієї транзитної лінії зв'язку, об'єднані, вихід другого елемента "І" з'єднаний з третім входом лічильника, вихід генератора тактових імпульсів з'єднаний з другими входами першого формувача та регістра, з першими входами першого, другого та третього лінійних блоків, блоків передачі та прийому інформації, кодерадекодера, розподільник першим виходом з'єдна 2 (19) 1 3 36970 4 другий інвертори, лічильник, перший та другий контакта середній вивід об'єднаний з розмикальелементи "І", формувач імпульсів, регістр зсуву, ним контактом першого перемикального контакта перший та другий задавачі кодів запитів та опитувідповідного реле, а розмикальний контакт підвання, компаратор, розподільник, комутатор, ключ, ключений до входу відповідного обмежувача рівня елемент "АБО", др угий вхід елемента "АБО", вхоприйнятих сигналів, перший формувач сигналів ди елемента затримки та першого інвертора, друпередачі, підключений першим входом до виходу гий вхід формувача імпульсів, другий вхід регістра першого комутатора, виходом - до об'єднаних з'єднані, відповідно, з першим, четвертим, п’ятим розмикальних контактів перших перемикальних та шостим виходами першого лінійного блока, друконтактів обох реле, а другим входом - через пергий вхід розподільника та вхід другого задавача ший вхід блока з виходом генератора тактових з'єднані з виходом генератора тактових імпульсів, імпульсів, причому у кожного вузла діагностики другий вхід другого елемента "І" з’єднаний з третім перший вхід третього компаратора та другий вхід виходом блока передачі, вихід першого інвертора другого елемента "І" з'єднані, відповідно, з вихоз'єднаний з третіми входами регістра та лічильнидами нормуючого підсилювача та лічильника іншока, у якого перший вхід підключений до виходу го вузла діагностики, вихід другого елемента "І" формувача імпульсів та до першого входу регістз'єднаний з першим входом тригера, а його перра, вихід - до входу другого інвертора, що з'єднаший вхід - з виходом другого інвертора та другим ний виходом з другим входом лічильника та первходом лічильника, що з'єднаний виходом зі вхошим входом першого елемента "І", що дом другого інвертора, а третім входом - з ви хопідключений виходом до першого входу формувадом елемента затримки, що підключений входом ча імпульсів, а другим входом - до виходу елемендо другого входу тригера та виходу першого елета затримки та другого виходу блока, виходи регісмента "І", у якого другий та перший входи з'єднані тра та першого задавача з'єднані з входами з виходом першого інвертора та таймера, що з'єдкомпаратора, що підключений виходом до першонаний входом з першим входом блока, другими го входу розподільника, виходи якого підключені входами формувача прийнятих сигналів та другого до входів комутатора, що з'єднаний виходом з пеформувача сигналів передачі, у якого вихід підршим входом другого елемента "І", вихід якого ключений до об'єднаних замикальних контактів з'єднаний з першим входом ключа, у якого другий перемикальних контактів реле, а перший вхід - до вхід з'єднаний з виходом другого задавача, а вихід виходу третього комутатора, у першого комутаточерез елемент "АБО" та перший вихід блока - з ра перший (інформаційний) вхід є четвертим вховходом передавача-модулятора блока передачідом блока, а другий (керуючий) вхід - п'ятим вхоприйому, який відрізняється тим, що у пристрій дом блока, що також підключений до входу контрольованого пункту включений блок резервупершого інвертора, причому у другого комутатора вання, у якого перший вхід об'єднаний з шостим перший та другий інформаційні входи з'єднані, входом блока керування, четвертий вхід з'єднаний відповідно, з виходами нормуючих підсилювачів з першим виходом блока керування, п'я тий вхід - з першого та другого вузлів діагностики, третій (кеп'ятим входом блока керування, а третій вихід - з руючий) вхід - з інверсним виходом тригера першостим входом першого лінійного блока, другий та шого вузла діагностики, а вихід – з першим входом третій входи з'єднані, відповідно, з першою та друформувача прийнятих сигналів. гою вхідними ділянками магістральної лінії зв'язку, 2. Контрольований пункт за п. 1, який відрізняа перший та другий виходи, відповідно, - з першою ється тим, що у пристрій контрольованого пункту та другою вихідними ділянками магістральної лінії додатково включений блок ретрансляції та др угий зв'язку, причому блок резервування містить індиблок передачі-прийому, у якого перший вихід підвідуальні для кожної ділянки магістральної лінії ключений до другої ділянки магістральної лінії зв'язку вузли діагностики, а також спільні для обох зв'язку, др угий вхід об'єднаний з другим виходом вузлів діагностики перші комутатор і формувач та приєднаний до першого виходу блока ретранссигналів передачі, таймер, перші інвертор та елеляції, а перший вхід об'єднаний з першим входом мент "І", елемент затримки сигналів, другий комупершого блока передачі-прийому та з'єднаний з татор, а також формувач прийнятих сигналів, у першим входом блока ретрансляції, що з'єднаний якого вихід є третім ви ходом блока резервування, другим входом з другим виходом блока керування, кожний з вузлів діагностики містить обмежувач у якого перший вихід підключений до другого вхорівня прийнятих сигналів, підключений виходом до ду першого блока передачі-прийому, що підключевходу смугового фільтра, у якого вихід з'єднаний з ний першим виходом до першої вхідної ділянки входом нормуючого підсилювача, що приєднаний магістральної лінії зв'язку, у блока ретрансляції виходом до другого входу третього комутатора та також з'єднані: другий та третій виходи, відповідно, першого входу лічильника, а також другі інвертор з першим та другим виходами блока передачі, та елемент "І", тригер, у якого прямий вихід з'єдтретій та четвертий входи, відповідно, з першим та наний з третім входом третього комутатора та другим виходами кодера-декодера, п'ятий вхід - з входом підсилювача, що з'єднаний виходом з печетвертим, а шостий вхід - з п'ятим входом першоршим виводом обмотки реле, підключеної другим го лінійного блока, причому блок ретрансляції місвиводом до виходу джерела живлення, у реле тить таймер, розподільник, лічильник, перпершого та другого вузлів діагностики, у першого ший...п'ятий елементи "АБО", формувач централіперемикального контакта середні виводи є, відпозованого запиту, перший та другий лінійні вузли, відно, першим та другим виходами, а розмикальні регістр зсуву, інвертор, компаратор, задавач коду контакти, відповідно, другим та третім входами запиту, регістр пам'яті, комутатор, формувач опиблока резервування , у другого перемикального тувань даних, елемент "І", причому у блока ре 5 36970 6 трансляції з'єднані: перший вхід з входом лічильповідними входами першої групи інформаційних ника, з першими входами таймера, першого та входів регістра пам'яті, у якого другий вхід (керудругого лінійних вузлів та з другими входами форвання) з'єднаний з виходом компаратора, а група мувачів централізованого запиту та опитування інформаційних виходів - з гр упою інформаційних даних, другий вхід - з першим входом п'ятого елевходів комутатора, у якого вихід підключений до мента "АБО", з'єднаного виходом з другим входом першого входу формувача опитування даних, таймера, а другим входом - з третім виходом друз'єднаного виходом з другим входом другого елегого лінійного вузла та третім ви ходом блока, тремента "АБО", у якого перший вхід з'єднаний з витій вхід - з першим входом четвертого елемента ходом формувача централізованого запиту, що "АБО", підключеного виходом до другого входу підключений першим входом до виходу першого другого лінійного вузла, а другим входом - до інвеелемента "АБО" та до другого входу третього рсного виходу таймера, четвертий, п'ятий та шоселемента "АБО", а вихід др угого елемента "АБО" тий входи, відповідно, - до третього, четвертого та підключений до третього входу першого лінійного п'ятого входів другого лінійного вузла, у якого друвузла, у якого з'єднані: другий та че твертий входи гий вихід з'єднаний з другим виходом блока, перз виходом третього елемента "АБО", перший вихід ший ви хід - з шостим входом першого лінійного - з першим виходом блока ретрансляції, п'ятий та вузла, а шостий вхід - з ви ходом елемента "І", що шостий виходи, відповідно, - з другим та першим підключений першим входом до другого ви ходу входами регістра зсуву, у якого третій вхід з'єднапершого лінійного вузла, а др угим входом - до ний з виходом інвертора, а група виходів - з друтретього входу формувача опитування даних, до гою групою входів компаратора, у якого перша входу інвертора та до других входів комутатора та група входів з'єднана з виходами задавача коду розподільника, до першого входу третього елемезапиту, а третій вхід - з ви ходом лічильника та пента "АБО" та "n+1" виходу розподільника, у якого ршим входом розподільника, що підключений треперший та другий виходи з'єднані з входами пертім входом до прямого виходу таймера. шого елемента "АБО", а третій... (n) ви ходи - з від Винахід стосується системи телемеханіки з часовим розділенням сигналів, в якій для обміну інформацією спільний пункт управління з'єднаний лініями зв'язку з декількома контрольованими пунктами. Контрольований пункт відомої системи телемеханіки (авт. свід. №1166160, G08C 19/28, бюл. №25, 1985p., автор Портнов М.Л. та інші) містить перший лінійний блок, розподільник, функціональні блоки прийому та передачі інформації, давач, виконуючий механізм, генератор тактових імпульсів, блок зміни режимів роботи, що містить лічильник, другий формувач та комутатор, перший формувач та компаратор, регістр, перший, другий та третій елементи І та кодер-декодер, а також другий та третій лінійні блоки для приєднання крізь транзитні лінії зв'язку до інших контрольованих пунктів. Пристрій контрольованого пункту може включати будь-яку іншу кількість лінійних блоків, а також різноманітні блоки прийому та передачі, тип та кількість яких встановлюється відповідно до функцій конкретної системи телемеханіки. Недоліком відомого контрольованого пункту є неможливість оперативного обміну інформацією з пунктом керування у разі використання магістральної лінії зв'язку. Найбільш близьким по технічній суті до запропонованого є контрольований пункт системи телемеханіки по заявці на патент №94117614 (рішення про видачу патенту від 29.07.1997p., автор Портнов М.Л.). В нього для забезпечення обміну інформацією між пунктом керування та контрольованими пунктами за допомогою спільної для них магістральної лінії зв'язку додатково включені блоки передачі-прийому та керування, що з'єднаний першим виходом з другим входом блока передачі прийому, у якого перший вихід з'єднаний з магістральною лінією зв'язку, др угий ви хід - з шостим входом першого лінійного блоку, а перший вхід - з виходом генератора тактових імпульсів, а першим, другим, третім та четвертим входами - з першим, четвертим, п'ятим та шостим виходами, відповідно, першого лінійного блока, п'ятим входом - з першим виходом блока передачі, а шостим - з виходом генератора тактових імпульсів. Блок керування включає елемент затримки, перший та другий інвертор, лічильник, перший та другий елементи І, формувач імпульсів, регістр зсуву, перший та другий задавачі кодів запитів та опитування, компаратор, розподільник, комутатор, ключ, елемент АБО, др угий вхід елемента АБО, входи елемента затримки та першого інвертора, другий вхід формувача імпульсів, другий вхід регістра з'єднані, відповідно, з першим, четвертим, п'ятим та шостим виходами першого лінійного блока, другий вхід розподільника та вхід другого задавача з'єднані з виходом генератора тактових імпульсів, другий вхід другого елемента І з'єднаний з третім виходом блока передачі, вихід першого інвертора з'єднаний з третіми входами регістра та лічильника, у якого перший вхід підключений до виходу формувача імпульсів та до першого входу регістра, вихід - до входу другого інвертора, що з'єднаний виходом з другим входом лічильника та першим входом першого елементу І, що підключений виходом до першого входу формувача імпульсів, а другим входом - до виходу елемента затримки та другого виходу блока, виходи регістру та першого задавача з'єднані з входами компаратора, що підключений виходом до першого входу розподільника, виходи котрого підключені до входів комутатора, що з'єднаний виходом з першим входом 7 36970 8 другого елемента І, вихід якого з'єднаний з перп'ятим входом першого лінійного блока, причому шим входом ключа, у якого другий вхід з'єднаний з блок ретрансляції містить таймер, розподільник, виходом другого задавача, а вихід крізь елемент лічильник, перший...п'ятий елементи АБО, формуАБО та перший вихід блока - з входом передававач централізованого запиту, перший та др угий ча-модулятора блока передачі-прийому. лінійні вузли, регістр зсуву, інвертор, компаратор, Недоліком вказаного контрольованого пункту є задавач коду запиту, регістр пам'яті, комутатор, відсутність можливості резервування дільниць формувач опитувань даних, елемент І, причому у магістральної лінії зв'язку що призводить до зупиблока ретрансляції з'єднані: перший вхід з входом нення обміну інформацією між пунктом керування лічильника, з першими входами таймера, першого та контрольованими пунктами, які підключені до та другого лінійних вузлів та з другими входами лінії зв'язку за несправною її частиною. формувачів централізованого запиту та опитуванЦіллю винаходу є розширення функціональних ня даних, другий вхід - з першим входом п'ятого можливостей за рахунок підвищення надійності елемента АБО, з'єднаного виходом з другим вхороботи системи телемеханіки при використанні в дом таймера, а другим входом - з третім ви ходом ній магістральної лінії зв'язку. другого лінійного вузла та третім виходом блока, Підвищення надійності забезпечується роздітретій вхід - з першим входом четвертого елеменленням спільної лінії зв'язку на дільниці та органіту АБО, підключеного виходом до другого входу зацією резервних трас, по яких інформація достадругого лінійного вузла, а другим входом - до інвевляється до пункту керування або до рсного виходу таймера, четвертий, п'ятий та шосконтрольованих пунктів навіть при наявності нетий входи, відповідно, - до третього, четвертого та справностей однієї дільниці лінії зв'язку. Крім того, п'ятого входів другого лінійного вузла, у якого друзавдяки введенню в пристрої контрольованих пунгий вихід з'єднаний з другим виходом блока, перктів запропонованої системи двонаправлених реший ви хід - з шостим входом першого лінійного трансляторів забезпечується підвищення оперативузла, а шостий вхід - з ви ходом елементу І, що вності обміну інформацією в системах, в яких до підключений першим входом до другого ви ходу пункту керування підключена велика кількість припершого лінійного вузла, а др угим входом - до строїв контрольованих пунктів. Водночас із збільтретього входу формувача опитування даних, до шенням оперативності збільшується й надійність входу інвертора та до других входів комутатора та прийому даних, тому що вказані ретранслятори розподільника, до першого входу третього елеменормалізують рівень ретрансльованих сигналів, нту АБО та "n+1" виходу розподільника, у якого зменшуючи вплив на роботу системи затухання перший та другий виходи з'єднані з входами персигналів як у лінії зв'язку, так і у вхідних вузлах шого елемента АБО, а третій... (n) виходи - з відпідключених до неї пристроїв. повідними входами першої групи інформаційних Оптимізація якостей системи телемеханіки завходів регістра пам'яті, у якого другий вхід (керубезпечується включенням до її складу різних варівання) з'єднаний з виходом компаратора, а група антів пристроїв контрольованих пунктів. Ці варіанінформаційних виходів - з гр упою інформаційних ти засновані на використанні пристрою входів комутатора, у якого вихід підключений до контрольованого пункту базового варіанту (КП-Б), першого входу формувача опитування даних, що аналогічний пристрою відомої системи телез'єднаного виходом з другим входом другого елемеханіки. мента АБО, у якого перший вхід з'єднаний з вихоПри застосуванні магістральної лінії зв'язку у дом формувача централізованого запиту, що підсистему включається варіант пристрою контроключений першим входом до виходу першого льованого пункту КП-М, який входить до складу елемента АБО та до другого входу третього елепрототипу. При збільшенні кількості контрольовамента АБО, а вихід другого елемента АБО підклюних пунктів та їх відстані від пункту керування прочений до третього входу першого лінійного вузла, понується включати до складу системи телемехау якого з'єднані: другий та четвертий входи з вихоніки варіант пристрою контрольованого пункту КПдом третього елемента АБО, перший вихід - з пеР, який містить додаткові блоки передачі-прийому ршим виходом блока ретрансляції, п'ятий та шоста ретрансляції, у якого перший вихід з'єднаний з тий виходи, відповідно, - з другим та першим другими входом та виходом другого блока перевходами регістра зсуву, у якого третій вхід з'єднадачі-прийому, що підключений першим виходом до ний з виходом інвертора, а група виходів - з друдругої (ви хідної) дільниці магістральної лінії зв'язгою групою входів компаратора, у якого перша ку, а перший вхід об'єднаний з першим входом група входів з'єднана з виходами задавача коду першого блока передачі-прийому, який з'єднаний запиту, а третій вхід - з ви ходом лічильника та педругим виходом з шостим входом першого лінійноршим входом розподільника, що підключений трего блоку, першим виходом з першою (вхідною) тім входом до прямого виходу таймера. дільницею магістральної лінії зв'язку, др угим вхоПристрій КП-Р забезпечує автономне формудом - з першим виходом блока управління, що вання централізованого запиту даних від контроз'єднаний другим виходом з другим входом блока льованих пунктів, що приєднані до вихідної дільретрансляції, у якого з'єднані: перший вхід - з виниці магістральної лінії зв'язку, а також послідовне ходом генератора тактових імпульсів, другий та опитування даних від пунктів, які під час централітретій виходи, відповідно, з першим та другим визованого запиту переслали заяви-вимоги зв'язку з ходами блока передачі базового пристрою, третій пунктом керування. Прийняті дані КП-Р ретранста четвертий входи - з першим та другим виходалює у першу (вхідну) дільницю магістральної лінії ми кодера-декодера, п'ятий вхід - з четвертим зв'язку в напряму пункту керування чи ще одного входом першого лінійного блока, а шостий вхід - з пристрою КП-Р. 9 36970 10 Завдяки включенню до складу системи телетора та другим входом лічильника, що з'єднаний механіки пристроїв КП-Р стає можливим збільшити виходом зі входом другого інвертора, а третім загальну кількість контрольованих пунктів та їх входом - з виходом елемента затримки, що підвідстань від пункту керування без збільшення триключений входом до другого входу тригера та вивалості циклу централізованого запиту, що надсиходу першого елемента 1, у якого другий та перлається пунктом керування. ший входи з'єднані з виходом першого інвертора Для підвищення надійності обміну інформаціта таймера, що з'єднаний входом з першим вхоєю в запропонованій системі телемеханіки стводом блока, другими входами формувача прийнярюються резервні траси, по яких дані доставлятих сигналів та другого формувача сигналів переються в пункт керування та контрольовані пункти дачі, у якого вихід підключений до об'єднаних навіть при наявності несправності основних дільзамикаючих контактів перемикаючих контактів рениць лінії зв'язку. Для створення резервних трас ле, а перший вхід - до виходу третього комутатодо складу системи телемеханіки включаються ра, у першого комутатора перший (інформаційний) пристрої контрольованих пунктів КП-РЕЗ. Пристрої вхід є четвертим входом блока, а другий (керуюКП-РЕЗ створюються введенням до складу причий) вхід - п'ятим входом блока, що також підклюстрою КП-М додаткового блоку резервування, в чений до входу першого інвертора, причому у друякому з'єднані: перший вхід з шостим входом блогого комутатора перший та другий інформаційні ка керування, другий та третій входи, відповідно, з входи з'єднані, відповідно, з виходами нормуючих першою та другою вхідними дільницями, а перший підсилювачів першого та другого вузлів діагностита другий виходи - з першою та др угою вихідними ки, третій (керуючий) вхід - з інверсним виходом дільницями магістральної лінії зв'язку, четвертий тригера першого вузла діагностики, а вихід - з певхід - з першим виходом блока керування, п'ятий ршим входом формувача прийнятих сигналів. вхід - крізь восьмий вихід базового пристрою контПристрій КП-РЕЗ забезпечує автономний порольованого пункту з третім виходом блока перешук несправної магістральної лінії зв'язку, за редачі, а третій вихід - крізь перший вхід вказаного зультатами аналізу стану контрольованих дільпристрою з шостим входом першого лінійного блониць пристрій КП-РЕЗ ретранслює прийняті дані у ка, причому блок резервування містить індивідуавибрані вхідні та ви хідні дільниці лінії зв'язку, зальні для кожної дільниці магістральної лінії зв'язку вдяки чому інформація доставляється в пункт кевузли діагностики, а також спільні для обох вузлів рування та контрольовані пункти навіть при наявдіагностики перші комутатор і формувач сигналів ності несправності окремих дільниць лінії зв'язку. передачі, таймер, перші інвертор та елемент І, Важливо підкреслити, що в запропонованій елемент затримки сигналів, другий комутатор, а системі телемеханіки використовується єдиний також формувач прийнятих сигналів, у якого вихід протокол передачі інформації, який не залежить є третім виходом блока резервування, кожний з від конфігурації ліній зв'язку, кількості та варіантів вузлів діагностики містить обмежувач рівня прийнпристроїв контрольованих пунктів, завдяки чому ятих сигналів, підключений виходом до входу смуодна й та ж система телемеханіки може включати гового фільтру, у якого вихід з'єднаний з входом пристрої контрольованих пунктів усі х варіантів, нормуючого підсилювача, що приєднаний виходом тобто вона, зберігаючи позитивні властивості сисдо другого входу третього комутатора та першого теми-прототипу, набуває нови х якостей: входу лічильника, а також другі інвертор та елепідвищення надійності надходження інформамент I, тригер, у якого прямий вихід з'єднаний з ції від контрольованих пунктів до пункту керування третім входом третього комутатора та входом підта в зворотному напрямі навіть при наявності несилювача, що з'єднаний виходом з першим вивосправностей окремих дільниць ліній зв'язку; дом обмотки реле, підключеної другим виводом до можливість підвищення кількості контрольовавиходу джерела живлення, у реле першого та друних пунктів та їх відстані від п ункту керування без гого вузлів діагностики у першого перемикаючого суттєвого зменшення оперативності обміну інфорконтакту середні виводи є, відповідно, першим та мацією між пунктами системи; другим виходами, а розмикаючі контакти, відповідможливість оптимізації структури та складу но, другим та третім входами блока резервування, системи телемеханіки для будь-якого конкретного у др угого перемикаючого контакту середній вивід випадку її застосування. об'єднаний з розмикаючим контактом першого На фіг.1а наведений приклад організації зв'язперемикаючого контакту відповідного реле, а розків між пристроями пункту (ПУ) та контрольованих микаючий контакт підключений до входу відповідпунктів (КП) базового варіанту (КП-Б) у відомій ного обмежувача рівня прийнятих сигналів, персистемі телемеханіки. Для зв'язків між пристроями ший формувач сигналів передачі, підключений використовуються радіальні (РЛЗ 1...РЛЗ 4, та першим входом до виходу першого комутатора, транзитна (ТЛЗ) лінії. виходом - до об'єднаних розмикаючих контактів На фіг.1б наведений приклад зв'язків між ПУ перших перемикаючих контактів обох реле, а друта КП у запропонованій системі телемеханіки, в гим входом - крізь перший вхід блока з виходом якій, крім наведених у фіг.1а, використовуються генератора тактових імпульсів, причому у кожного перша (маг ЛЗ 1) та друга (маг ЛЗ 2) дільниці магівузла діагностики перший вхід третього компарастральної лінії зв'язку, причому вказані дільниці тора та другий вхід др уго го елемента І з'єднані, створюються на декількох ланках спільної магіствідповідно, з виходами нормуючого підсилювача ральної лінії зв'язку. Пристрої КП-М приєднані до та лічильника іншого вузла діагностики, вихід друоднієї дільниці, а КП-Р та КП-РЕЗ - до двох дільгого елемента І з'єднаний з першим входом тригениць. У КП-РЕЗ діагностуються усі дільниці (вхідна ра, а його перший вхід - з виходом другого інверта вихідна) та, у випадку виявлення несправності 11 36970 12 будь-якої дільниці, забезпечується ретрансляція чи до блоків, що використовуються в інших приінформації з робочих дільниць до несправних, застроях контрольованих пунктів. Четвертий, п'ятий вдяки чому продовжується нормальна робота прита шостий виходи лінійного блока 4 є, відповідно, строїв КП, які приєднані до несправної дільниці третім, четвертим та п'ятим виходами пристрою, лінії зв'язку. До пристрою ПУ дані надходять від перший, другий та третій виходи блока 5 є, відпоконтрольованих пунктів по одній чи двох дільнивідно, шостим, сьомим та восьмим виходами прицях; після аналізу працездатності вхідних дільниць строю, перший та другий виходи кодера-декодера обирається одна для прийому від неї інформації. В 19 є, відповідно, дев'ятим та десятим виходами режимі передачі пристрій ПУ посилає інформацію пристрою, групи виходів комутатора 12 - одинадодночасно в обидві дільниці магістральної лінії цятим, а перший вихід розподільника 3 - дванадзв'язку. цятим виходом пристрою, причому усі вказані виВаріант пристрою КП-Р застосовується, якщо ходи пристрою КП-Б у різних сполученнях загальна кількість контрольованих пунктів, приєдприєднані до входів блоків, за допомогою яких наних до вхідної магістральної лінії зв'язку перебістворюються інші варіанти пристроїв контрольольшує дозвільне значення за критеріями зниження ваних пунктів. Шостий вхід лінійного блока 4 є пеоперативності обміну інформацією з пунктом керуршим входом пристрою, що приєднаний до виховання чи рівня робочих сигналів через затухання, дів блоків інших варіантів пристроїв КП, а вхід що вноситься лінією зв'язку та вхідними вузлами формувача 13 є другим входом пристрою, крізь приєднаних до неї пристроїв. В КП-Р суцільна лінія який надходить код адреси, наданий даному контзв'язку розділяється на вхідну (першу) та ви хідну рольованому пункту, від задавача, що не наведе(другу) дільниці. Для пристроїв контрольованих ний на фіг.3. пунктів, що приєднані до вихідної дільниці, автоДо складу пристрою контрольованого пункту номно реалізується централізований запит заявКП-М, що приєднаний до магістральної лінії зв'язку вимог зв'язку для передачі інформації; виявляють(фіг.4), крім пристрою 1, включаються блок керуся пристрої, від яких під час передачі централізовання, схема якого наведена на фіг.5. Блок 21 місваного запиту прийняті заяви; послідовно опитутить елемент 22 затримки, перший 23 та другий 24 ються "активні" контрольовані пункти; інформація, інвертори, лічильник 25, перший 26 та другий 27 що передається опитуваними контрольованими елементи І, формувач 28 імпульсів, регістр 29 зсупунктами, ретранслюється до вхідної дільниці, ву, перший 30 та другий 31 задавачі кодів запиту тобто безпосередньо до пункту керування або до та опитування, компаратор 32, розподільник 33, суміжного пристрою КП-Р. комутатор 34, ключ 35 та елемент АБО 36. ПерОтже, комбінуючи різні варіанти пристроїв КП, ший, другий, третій, четвертий, п'ятий та шостий можна досягнути оптимізації структури та якостей входи блока 21 з'єднані, відповідно, з входами системи телемеханіки у цілому. елементу АБО 36; елементів 22 та 23; формувача На фіг.2 наведені часові діаграми, що пояс28; регістра 29, елемента І 27 та розподільника 33 нюють роботу контрольованих пунктів в системі та підключені, відповідно, до другого, третього, телемеханіки. четвертого, п'ятого, восьмого та першого виходів На фіг.3 наведені функціональна схема та зопристрою 1. Перший вихід блока 21 приєднується внішні зв'язки базового варіанту пристрою контродо другого входу блока передачі-прийому 37, який льованого пункту КП-Б, на фіг.4 - така ж схема для містить передавач (модулятор) та приймач (демоваріанта КП-М; функціональна схема включеного дулятор) та включається до складу пристрою КПдо складу пристрою КП-М блока керування навеМ. В блоці 37 перший вихід підключений до першої дена на фіг.5. На фіг.6 наведена функціональна дільниці (маг Л31) магістральної лінії зв'язку; цей схема варіанта пристрою КП-РЕЗ, а на фіг.7 вихід водночас є входом приймача (демодулятовключеного до складу КП-РЕЗ блоку резервуванра), у якого вихід з'єднаний крізь другий вихід блоня. На фіг.8 наведена функціональна схема варіака 37 з першим входом пристрою 1. Перший вхід нта пристрою КП-Р, а фіг.9 - включеного до складу блоку 37 приєднаний крізь перший вихід пристрою КП-Р блока ретрансляції. 1 до генератора тактових імпульсів, які використоПристрій 1 контрольованого пункту базового вуються у блоці 37 для формування прийнятих та варіанта (фіг.3) містить генератор 2 тактових імпупереданих сигналів. льсів, розподільник 3, перший лінійний блок 4, Пристрій контрольованого пункту КП-РЕЗ, що блоки 5 передачі та 6 - прийому інформації, блок 7 забезпечує резервування дільниць магістральної давачів контрольованих чи (та) вимірюваних палінії зв'язку (фіг.6) містить пристрій 1, блок 21 та раметрів, блок 8 виконуючих механізмів чи (та) додатково введений блок 38 резервування. елементів відображення інформації, а також блок В блок 38 (фіг.7) для першої та др угої дільниць 9 зміни (встановлення) режимів роботи, до складу магістральної лінії зв'язку включені індивідуальні якого включені лічильник 10, другий формувач 11, вузли 39 діагностики, кожний з яких містить послікомутатор 12, перший формувач 13 та компаратор довно включені обмежувач 40 рівня прийнятих 14, регістр 15, перший 16, другий 17, третій 18 сигналів, смуговий фільтр 41, нормуючий підсилюелементи І та кодер-декодер 19, а також другий та вач 42, лічильник 43, другий інвертор 44, другий третій лінійні блоки 20, що з'єднані за допомогою елемент І 45, тригер 46, третій комутатор 47, друрадіальних чи транзитних ліній зв'язку з іншими гий формувач 48 сигналів передачі, а також підсипристроями контрольованих пунктів. Ви хід генералювач 49, який формує сигнал керування для реле тора 2 є першим виходом пристрою, перший вихід 50, обмотка реле також підключена до джерела лінійного блока є другим виходом пристрою та живлення (U). Перший 51 та другий 52 перемикаприєднаний крізь лінію зв'язку до пункту керування ючі контакти реле 50 комутують вхідні та вихідні 13 36970 14 ланцюги першої та другої дільниць магістральної імпульси від 2 синхронізують сформовані сигнали. лінії зв'язку. Крім того, до складу блока 38 включеІнформаційні сигнали та тактові імпульси з п'ятого ні спільні для двох дільниць лінії зв'язку другий та шостого виходів блока 4 подаються на третій та комутатор 53, формувач 54 прийнятих сигналів, четвертий входи блока 21. На другий вхід блока 21 таймер 55, перші елемент І 56 та інвертор 57, з четвертого виходу блока 4 надходить сигнал, що елемент 58 затримки, а також перші комутатор 59 фіксує завершення прийому блоком 4 синхрокода та формувач 60 сигналів передачі. Перший вхід стартової частини посилання (зона 2 фіг.2), слідом блока 38 з'єднаний з першим виходом пристрою 1, за яким передається інформаційна частина. четвертий вхід - з першим виходом блока 21, а Цей сигнал в блоці 21 інвертується елементом п'ятий вхід - з восьмим виходом пристрою 1. Тре23 та деблокує лічильник 25, за допомогою якого тім виходом блоку 38 є вихід формувача 54, який формується інтервал, що відповідає тривалості приєднаний до першого входу пристрою 1. Інші зони 3. з'єднання між складовими частинами пристрою Під час передачі пунктом керування спеціальКП-РЕЗ розглянуті раніш. ного посилання - централізованого запиту активПристрій контрольованого пункту для двонапних контрольованих пунктів - в зоні 3 пересилаєтьравленої ретрансляції інформації КП-Р (фіг.8) ся адреса, що не співпадає із адресою жодного включає пристрій 1, блок 21, по одному блоку 37 реально підключеного пункту, наприклад, адреса (37-1 та 37-2) для вхідної (вх.маг ЛЗ) та вихідної "0". Але ця адреса співпадає з кодом задавача 30 (вих.маг ЛЗ) дільниць магістральної лінії зв'язку, а блока 21. Завдяки тому, що під час приймання також додатковий блок 61 ретрансляції. Блок 61 даних зони 3 елемент І 26 не заблокований сигна(фіг.9) включає таймер 62, розподільник 63, лічилом від інвертора 24, з відносно невеликою затрильник 64, перший 65, другий 66, третій 67, четвермкою (значно меншою періода тактових імпульсів), тий 68 та п'ятий 69 елементи АБО, формувач 70 що вноситься елементом 22, сигнал від І 26 доцентралізованого запиту, перший 71 та другий 72 зволяє формування елементом 28 імпульсів керулінійні блоки (вузли), регістр 73 зсуву, інвертор 74, вання лічильником 25 та регістром 29. Елемент 22 компаратор 75, задавач 76 кода запиту, регістр 77 блокує появу сигналу-завади на фронті сигналу пам'яті, комутатор 78, формувач 79 опитування управління від блоку 4. даних, елемент І 80. Сигнали, що приймаються в зоні 3 з четвертоВ блоці 61 з'єднані: перший вхід - із входом го входу блока 21 вводяться у регістр 29. В кінці таймера, другий вхід - з входом елемента АБО 69, зони 3 код регістра зрівнюється компаратором 32 третій вхід - з входом елемента АБО 68, а четверіз встановленим задавачем 30. Якщо вказані коди тий, п'ятий та шостий входи, відповідно з третім, співпадають, компаратор формує сигнал (фіг.2в) четвертим та п'ятим входами лінійного вузла 72, дозволу роботи розподільника 33, який також перший вихід - з першим виходом лінійного вузла сприймає тактові імпульси від генератора 2 71, а другий та третій виходи - з другим та третім (фіг.2г). Розподільник 33 розділяє зону 4 на окремі виходами лінійного вузла 72. Перший, другий, тредільниці (фіг.2д1...2дm, де m - кількість контрольотій, четвертий, п'ятий та шостий входи блока 61 ваних пунктів, що підключені до магістральної лінії з'єднані, відповідно, з першим виходом пристрою зв'язку). 1, другим виходом блока 21, дев'ятим, десятим, Комутатор 34 формує на виході сигнал, що одинадцятим та дванадцятим виходами пристрою співпадає у часі з однією дільницею д1...дm, номер 1; перший, другий та третій виходи блока 61 приякої виділяється даному контрольованому пункту. єднані, відповідно, до други х входу та ви ходу блоЯкщо від будь-якого блока 5 (один з яких наведека 37-2, шостому та сьомому виходам пристрою 1; ний на фіг.3) подається активний сигнал заяви на перший вихід блока 21 з'єднаний з другим входом передачу, наприклад, зафіксована зміна стану блока 37-1, в якому другий ви хід з'єднаний з пердавача телесигналу або вибіг вимірюваного сигшим входом пристрою 1, перші виходи першого та налу за встановлену межу найбільшого чи найдругого блоків 37 з'єднані, відповідно, з вхідною меншого значення, сигнал від комутатора 34 про(вх.маг ЛЗ) та ви хідною (вих.маг ЛЗ) дільницями ходить крізь елемент I 27 на вхід ключа 35, який магістральної лінії зв'язку. при цьому дозволяє ретрансляцію коду від давача Наведені на усіх фігура х лінійні блоки (вузли) 31, що перетворений за допомогою тактових імпуідентичні, однак в різних варіантах деякі їх входи льсів від генератора 2 в послідовну форму, на йочи виходи можуть не використовува тись (наприго вихід. Для прикладу на фіг.2 наведено, що триклад, п'ятий вхід, третій та четвертий ви ходи у валість зон д1...д m дорівнює восьми періодам блока 71). тактових імпульсів від 2, а код задавача 31 має Розглянемо роботу пристрою 1 контрольовавигляд 00001111. Ретрансльований ключем 35 ного пункту базового варіанту спільно з блоками код - відповідь на запит з пункту керування - крізь 21 керування та 37 передачі-прийому. елемент АБО 36 подається на вхід передавачаДля приймання інформації від пункту керуванмодулятора крізь другий вхід блока 37, який переня використовується перший лінійний блок 4, з'єдтворює двійковий код у вигляд, оптимальний для наний з блоком керування 21. Сигнали від магістлінії зв'язку (наприклад, блок 37 може здійснювати ральної лінії зв'язку поступають на приймач 37 частотну модуляцію сигналів "1" та "0"). разом із тактовими імпульсами від генератора 2, Якщо активний сигнал від блока передачі 5 у які поступають по першому входу блока 37. При"і”-му контрольованому пункті до блока 21 не поймач блоку 37 виділяє робочі сигнали, блокуючи дається, на дільниці дi, формується код 00000000 дію завад, та подає сигнали крізь другий вихід 37 (для наведеного приклада реалізації пристрою). на шостий вхід першого лінійного блока 4, причому Треба підкреслити, якщо в зоні 3 приймається 15 36970 16 код, який не співпадає з кодом від задавача 30, аналізу коду компаратором 14. Прийнятий код адблок 21 не впливає на роботу пристрою контрореси контрольованого пункту - одержувача інфорльованого пункту. мації виявляється записаним у регістр 15, звідки Перший лінійний блок 4 працює у режимі привін, як це вказано раніше, записується в лічильник йому інформації паралельно з блоком 21. При 10. Однак, на відміну від розглянутого раніше рецьому блок 4 формує сигнал "1" по шині заявижиму, в лічильник записується не код адреси бловимоги зв'язку, що поступає з третього виходу на ка, який є наступним за адресою контрольованого другий вхід розподільника 3, дозволяючи послідопункту, а безпосередньо адреса контрольованого вне формування сигналів "1" на його виходах. В пункту - одержувача інформації. Цей код інтерпреразі появи сигналу "1" на другому виході 3 дозвотується як адреса другого чи третього лінійних ляється робота компаратора 14, яким зрівнюється блоків 20, що з'єднані за допомогою транзитної код адреси контрольованого пункту - одержувача лінії зв'язку з вибраним чи ще одним ретрансляданих з кодом-адресою, що надана даному контційним контрольованим пунктом. Підкреслимо, що рольованому пунктові. Цей код від задавача адреінформація у вибраний лінійний блок 20 надходить си (не показаний) за допомогою першого формуз виходу елемента І 18. вача 13, на який також подаються сигнали від Для випадку, коли крізь другий чи третій лінійні генератора 2, перетворюється в послідовну форму блоки 20 до транзитної лінії зв'язку приєднаний не та надходить разом з кодом з другого інформаційодин, а декілька контрольованих пунктів, на др угий ного виходу блока 4 на компаратор. Якщо коди чи третій лінійний блок 20 повинна надсилатися співпадають, це означає, що інформація подаєтьінформація для усіх пунктів-ретрансляторів та пунся даному контрольованому пункту. В цьому випакту - одержувача даних. Цього можна досягнути, дку після зрівняння кодів формується сигнал "1" на якщо подати на вказаний лінійний блок дозволяюпершому ви ході компаратора 14, але на блок причий (адресний) сигнал при прийомі адреси будьйому дані не подаються до встановлення адреси якого контрольованого пункту, приєднаного до функціонального блоку - одержувача інформації. однієї транзитної лінії зв'язку. Для формування Адреса блока фіксується регістром 15, який потрібних сигналів використовується комутатор 12 приймає послідовний код з другого виходу блока позиційних сигналів. Вхідні шини комутатора, що 4. Після завершення прийому адреси сигнал "1" відповідають адресам контрольованих пунктів одформується на третьому виході 3. Цим сигналом, нієї транзитної лінії зв'язку, об'єднані. Об'єднані що проходить крізь елемент І 17, дозволяється входи являють собою один (груповий) вихід комузапис паралельного коду з першого виходу регісттатора 12, який підключається до четвертого (адру 15 (ви хід паралельного коду) в лічильник 10. ресного) входу відповідного другого чи третього На третій вхід обраного блока 6 поступає долінійного блока 20. Слід підкреслити, що кількість звільний (адресний) сигнал з виходу комутатора та склад об'єднаних груп визначаються реальною 12, а на четвертий вхід - інформаційний код з виструктурою зв'язків в конкретній системі телемеходу елемента І 16. ханіки. Усе інформаційне посилання з виходу блока 4 Важливим є й те, що для будь-яких з’єднань поступає також у кодер-декодер 19, де перевіряконтрольованих пунктів в системі телемеханіки не ється відсутність перекручень коду завадами в змінюється структура інформаційних посилань в лінії зв'язку або через несправність апаратури. лінії зв'язку, а адаптація для конкретного застосуСтруктура вузла 19 залежить від типу впроваджевання потребує лише встановлення відповідного ного захисту кодів від завад. Наприклад, при викодо числа транзитних ліній зв'язку лінійних блоків ристанні циклічних кодів вузол являє собою ре20 та спільного для них блока 21. гістр зсуву із зворотними зв'язками та суматорами Розглянемо режим прийому інформації від за модулем два, кількість та місця встановлення функціонального блока-передавача 5 та від лінійяких залежить від типу образуючого полінома. них блоків 20. Якщо вузол 19 не виявив перекручень, після Коли ввід чи вивід інформації від блока 9 відзавершення прийому усього посилання, коли сигсутній, розподільник 3 знаходиться у першій позинал "1" формується на четвертому виході розподіції, чим дозволяється робота лічильника 10 в рельника 3, на першому виході 19 також формується жимі послідовного лічення. При цьому на виході сигнал "1", що поступає на другий (дозволяючий) комутатора 12 послідовно формуються позиційні вхід блока 6 прийому та забезпечує видачу прийнсигнали, що супроводжуються сигналом від 3, який ятої інформації в виконуючі механізми чи елеменінтерпретуються як сигнал опитування готовності ти відображення інформації. блоків. Сигнал опитування надсилається з першоРозглянемо роботу пристрою при ретрансляції го виходу розподільника 3 на четвертий вхід блока інформації крізь даний на інший контрольований 5, а також на п’яті входи першого 4, другого чи пункт з використанням транзитної лінії зв'язку та третього блоків 20. Якщо адресований блок готобудь-якого додаткового другого чи третього лінійвий до видачі інформації, на його вихідній шині них блоків 20. В цьому випадку прийнятий та сфозаяви-вимоги зв'язку (другий ви хід блока 5 та трермований вузлом 13 коди адреси контрольованого тій - для блоків 4 та 20) формується сигнал "1", пункту не співпадають, тому елемент І 16 сигнаяким блокується подальша зміна стану лічильника лом від компаратора 14 блокується, а елемент 118 10. Сигнали заяви-запиту зв'язку подаються на деблокується. На другий (інформаційний) вхід розподільник 3, завдяки чому він переходить у елемента 118 надходить послідовний код з другочетверту позицію. Цим дозволяється проходження го виходу регістра 15, що повторює код, прийнятий інформації від її джерела (блоків 4, 5, 20) на вхід першим лінійним блоком 4, але затриманий на час кодера-декодера 19. 17 36970 18 Слід підкреслити різницю в дії активних сигназі смуговим фільтром 41, що зменшує рівень завад лів заяв, що надсилаються блоками 5 на розподізавдяки обмеженню діапазону частот, що прохольник 3 та на вхід блока 21. На вхід 3 сигнал наддять крізь фільтр. Нормуючий підсилювач 42 форсилається при опитуванні блока 5, тобто при мує на ви ході сигнали, рівень яких залишається наявності на його вході адресного сигналу від копостійним незалежно від рівня сигналу, що надхомутатора 12, а на вхід 21 - до появи адресного дить до його входу, якщо цей сигнал перевищує сигналу, тобто на блок 21 сигнал подається від встановлену межу нечутливості. Лічильник 43 примоменту фіксації в блоці 5 готовності до передачі ймає сигнали від підсилювача, тобто імпульси неінформації. сучої частоти при частотному чи фазовому модуРежим передачі даних від блоку 4 був розглялюванні сигналів, що надсилаються в лінію зв'язку, нутий раніше; процес передачі даних від блоку 5 або імпульси "меандру", що передаються до почата 20 різняться. Дійсно, інформація від блоку 5 тку передачі інформаційного посилання. На виході повинна доповнюватись адресою контрольованого лічильника 43 з’являється сигнал "1", якщо на його пункту, кодом-адресою блока-джерела інформації вхід прийнято встановлене число імпульсів - світа додатковим кодом захисту від завад (напридоцтво справності контрольованої дільниці лінії клад, циклічним кодом з попередньо обраним обзв'язку. Після цього завершується процедура діагразуючим поліномом). З іншого боку, при прийомі ностики - по сигналу від інвертора 4 лічильник (сиінформації від будь-якого лінійного блоку 20 даний гналом по другому, дозволяючому входу) стає неконтрольований пункт є лише ретранслятором чутливим до сигналів, що надходять на перший інформації, тобто усі вказані вище компоненти (тактовий) вхід, та залишається у встановленому посилання вже сформовані в пункті-джерелі дастані до надходження на його третій вхід (перевених, тому ніяких перетворень інформації, що придення у стан "0") сигналу "1". Сигнал "0" від інверймається таким контрольованим пунктом, не потора 44 також блокує роботу елемента І 45, завдявинно бути. Індикатором наявного режиму роботи ки чому на перший (інформаційний) вхід тригера є тип сигналу заяви-вимоги зв'язку. Якщо сигнал 46 подається сигнал "0". Тригер при надходженні надсилається блоком 5, кодер-декодер 19 підклюна його другий (тактовий) вхід робочого сигналу чає до формування посилання, крім блока 5, форзалишається (чи переводиться) у стані "0", на кемувач 13, лічильник 10. Завдяки цьому посилання руючий (третій) вхід комутатора 47 надходить сигвід контрольованого пункту-джерела включає його нал "0", що забезпечує транслювання на вихід 47 адресу, адресу блока-передавача, інформаційний сигналів з другого інформаційного входу, тобто від код відповідного блока-передавача та сформовапідсилювача 42 "свого" вузла діагностики. Сигнали ний вузлом 19 додатковий код захисту від завад. від комутатора надходять до першого входу форУсе посилання спрямовується з першого виходу мувача 48 сигналів передачі, який формує вихідні блока 4 крізь елемент АБО 36 блоку 21 на передасигнали за допомогою тактових, що надходять до вач-модулятор, який з'єднаний з лінією зв'язку, за його другого входу від генератора тактових імпудопомогою якої контрольований пункт безпосерельсів 2 крізь перший вхід блока 38. Сигнали від дньо приєднаний до пункту керування чи до пункформувача 48 надходять до об'єднаних замикаюту-ретранслятора даних. чих контактів 51 та 52 реле 50 для транслювання У разі, коли дані надсилаються будь-яким дона вибрані входи та ви ходи дільниць магістральної датковим блоком 20, вузол 19 ретранслює їх на лінії зв'язку (буде розглянуто пізніше). другий (інформаційний) вихід в тому вигляді, в Сигнал з першого (прямого) виходу тригера 46 якому вони надходять до нього від блоку 20. надходить також до реле 50 крізь підсилювач 49. Таким чином, при розділенні сигналів заявОбмотка реле приєднаний також до джерела живвимог зв'язку по типам (джерелам їх формування) лення (U). В режимі, що розглянутий, роботи, коли можна забезпечити формування посилань даним "своя" дільниця лінії зв'язку справна, а тригер 46 контрольованим пунктом чи ретранслювати посизнаходиться у стані "0", на реле не надходить сиглання крізь даний контрольований пункт. Структунал для його включення, тобто контакти 51 та 52 ра інформаційних посилань залишається незмінзнаходяться у стані, відображеному на фіг.7. При ною при будь-яких варіантах структур ліній зв'язку, цьому вхід блоку 39 для даної дільниці лінії зв'язку що є основою для побудови пристроїв системи замкнутим контактом 51 з'єднаний з відповідним телемеханіки, оптимально адаптованих до реальвиходом, тобто на ви хідну дільницю магістральної них конфігурацій зв’язків між пунктом керування та лінії зв’язку ретранслюються сигнали із входу. контрольованими пунктами. Крізь замкнутий контакт 52 прийняті сигнали надДля роботи по двох розділених дільницях маходять на обмежувач 40 відповідного вузла діаггістральної лінії зв'язку, за допомогою яких ствоностики. рюється основна та резервна траси надходження Якщо контрольована дільниця лінії зв'язку неінформації до контрольованих пунктів, до складу справна, тобто на ланцюжок, що складається з базового варіанта пристрою контрольованого пунелементів 40-41-42-43 сигнали не надходять, але кту додатково вводяться блоки керування 21 та в той же час визнана справною інша дільниця марезервування 38 (фіг.6). гістральної лінії зв'язку - лічильник відповідного Блок 38 (фіг.7) роздільно аналізує стан двох вузла діагностики переведений у стан "1", на обивхідних (вх.Л31 та вх.Л32) та двох вихідних два входи елемента І 45 подаються сигнали "1", а (вих.Л31 та вих.Л32) дільниць магістральної лінії вихідний сигнал "1" І 45 подається на інформаційзв'язку. Для аналізу (діагностики) використовуютьний вхід тригера 46. Коли на другий вхід тригера ся індивідуальні вузли 39. Кожен вузол 39 містить надходить сигнал "1", він переводиться до стану обмежувач 40 рівня прийнятих сигналів, з'єднаний "1", завдяки чому на вихід комутатора 47 транс 19 36970 20 люються сигнали з його першого інформаційного пункту до п'ятого входу блока 38 надходить сигнал входу, що з'єднаний з виходом підсилювача 42 "1" - ознака дозволу передачі з восьмого виходу іншого вузла діагностики. Крім того, сигналом "1" пристрою 1. Цим сигналом, що надходить до друвід тригера 46, що пройшов крізь підсилювач 49, гого (керуючого) входу, комутатор 59 переводитьвключається реле 50. Його контакти 51 та 52 песя у режим транслювання сигналів на вихід з перреходять у стан, протилежний наведеному на шого (інформаційного) входу, який з'єднаний з фіг.7. Тому сигнали від формувача, тобто сигнали першим (інформаційним) виходом блока 21 крізь зі входу іншої дільниці магістральної лінії зв'язку, четвертий вхід 38. Дані формувача 60, аналогічнокрізь замикаючий (замкнутий у випадку, що розго формувачу 48, надходять крізь розмикаючі (заглядається) контакт 51 транслюються до вихідної мкнуті у випадку, що розглядається) контакти 51 дільниці магістральної лінії зв'язку, а крізь замикадо обох вхідних та ви хідних дільниць магістральючий (замкнутий) контакт 52 - до вхідної дільниці ної лінії зв'язку. цієї лінії зв'язку. Водночас розмикаючий (розімкнеКрізь вхідні дільниці інформація прямується до ний у випадку, що розглядається) контакт 52 відопункту керування. Як вже вказувалось при розгляді кремлює вхід обмежувача 40 від лінії зв'язку. роботи пункту керування, інформація, що надхоМожна бачити, що до вхідної та ви хідної дільдить до пункту керування, діагностується двома ниць лінії зв'язку, що визнана несправною, надсивузлами. По результатах діагностики на блоки лаються сигнали від справної дільниці, завдяки подальшої обробки даних надсилається інформачому забезпечується обмін інформацією між пункція від дільниці, що визнана справною, або з пертом керування та контрольованими пунктами, що шої дільниці, коли обидва вузла діагностики не приєднані до несправних дільниць лінії зв'язку (за виявили несправності. винятком випадків, коли несправними виявляютьКомутатор 53 блоку 38 використовується для ся водночас вхідні та вихідні дільниці лінії зв'язку, вибору даних, які треба транслювати на подальшу до яких приєднаний пристрій контрольованого обробку блоками контрольованого пункту. Дані від пункту). комутатора 53 крізь третій вихід блока 38 та перВажливо підкреслити, що при несправності коший вхід пристрою 1 надходять до шостого (інфонтрольованого пункту, в який введений блок рермаційного) входу лінійного вузла 4, а з його дотрансляції, наприклад, при відключенні від нього помогою (як описано раніш) вводяться у блок джерела живлення, реле 50 залишається у нероприйому 6. бочому стані, що забезпечує ретрансляцію сигнаЯкщо тригер 46 першого вузла 39 встановлелів із вхідних дільниць у ви хідні, тобто такий контний у стан "0", тобто не виявлена несправність рольований пункт не впливає на роботу системи в першої вхідної дільниці лінії зв'язку, на вихід комуцілому, а його несправність не призводить до "лататора 53 надходять сигнали з його першого (іннцюгового" виходу із ладу будь-яких інших приформаційного) входу, тому що на третій (управлястроїв. ючий) вхід комутатора поданий сигнал "1" з Перевірка результату діагностики працездатдругого (інверсного) виходу тригера 46. Інформаності дільниць ліній зв'язку проводиться періодичція, що поступає на вхід формувача 54 прийнятих но - по сигналам від таймера 55, що являє собою сигналів, формується підсилювачем 42 першого лічильник сигналів від генератора 2 з попередньо вузла діагностики. В іншому випадку, коли тригер обраним коефіцієнтом ділення. Якщо пристрій ко46 переведений у стан "1" (зафіксована несправнтрольованого пункту не переведений в режим ність першої вхідної дільниці лінії зв'язку), на форпередачі, тобто від блоку 5 пристрою 1 крізь п'ятий мувач 54 надходять сигнали від підсилювача 42 вхід блоку 38 на вхід інвертора 57 надходить сигдругого вузла діагностики. нал "0", ви хідний сигнал "1" від інвертора 57, що Вихідні сигнали формувача 54 синхронізуютьнадходить до другого входу елемента І 56, дозвося імпульсами від генератора 2 пристрою 1. ляє транслювання сигналів з виходу таймера 55 Як вже вказувалось, наявність режиму до виходу І 56, тобто на тактовий (другий) вхід централізованого запиту заяв-вимог зв'язку дозвотригера 46. Як вже вказувалось, тригер встановляє виявляти в межах одного робочого циклу залюється у стан, що відповідає вихідному сигналу пити (заяви) від декількох контрольованих пунктів, елементу І 45. Після встановлення поточного стащо приєднані до однієї магістральної лінії зв'язку. ну тригера 46, тобто після фіксування результатів Однак при зростанні кількості контрольованих пундіагностики, сигналом від елементу затримки 58 ктів зростає час прийому запитів. Крім того, при лічильники 43 обох вузлів діагностики повертацьому зростає затухання сигналів через дію лінії ються до стану "0", блок виявляється готовим до зв'язку і вхідних вузлів приєднаних до неї пристропроведення чергового циклу діагностики. їв. Вказані причини призводять до необхідності Очевидно, що період роботи таймера повиобмеження загальної кількості пристроїв контронний бути більшим часу проведення діагностики льованих пунктів в системі телемеханіки та їх віддільниць лінії зв'язку, що забезпечується відповідстані від пункту керування. ним вибором коефіцієнту ділення. Слід також вкаЩоб зняти обмеження, в запропоновану сисзати на те, що після виявлення несправності дільтему телемеханіки вводиться пристрій контрольониці лінії зв'язку вхідні сигнали до відповідного ваного пункту КП-Р, що реалізує функції двонапвузла не надходять, тому зміна встановлених приравленої ретрансляції даних для вхідної та єднань входів та виходів дільниць ліній зв'язку вихідної ділянок магістральної лінії зв'язку. Такий можлива лише після чергового циклу проведення пристрій (фіг.8) створюється шляхом підключення діагностики. до базового пристрою 1 блоків керування 21 та При передачі інформації від контрольованого ретрансляції 61 (фіг.9), а також двох блоків 37. 21 36970 22 В системі телемеханіки блок 61 включається повідно, порядковому номеру контрольованого до складу пристроїв контрольованих пунктів, до пункту. У наведеному прикладі реалізації прияких сигнал від пункту керування доходить з рівстрою кількість контрольованих пунктів, приєднанем, меншим мінімально дозвільного, або якщо них до другої дільниці магістральної лінії зв'язку, кількість встановлених до нього контрольованих дорівнює "n-2". пунктів перевищує гранично дозвільне значення. Ініціативний сигнал заяви, прийнятий від будьВведення блоку ретрансляції дозволяє роздіякого контрольованого пункту, має вигляд лити одну магістральну лінію зв'язку на дві дільни00001111, а "неініціативні" сигнали (тобто ідентиці; однією з них пункт керування з'єднаний зі всіма фікатор відсутності інформації) - 00000000. Для контрольованими пунктами, включно вказаний передачі та прийому даних вузлом 71 також виковище; др угою - з'єднаний вказаний контрольоваристовуються сигнали від генератора 2, що надхоний пункт із слідуючими за ним контрольованими дять до першого входу 71. По сигналу "1" від АБО пунктами. Підкреслимо, що в одній системі теле65 на виході АБО 67 також формується сигнал "1", механіки може бути встановлено декілька пристроякий подається на четвертий (адресний) та другий їв контрольованих пунктів з вмонтованим в нього (дозволяючий) входи вузла 71, завдяки чому у блоком ретрансляції. Важливо, що при викорисвузлі 71 переходить в активний стан передавач танні блоків ретрансляції збільшення кількості (аналогічно тому, як це було розглянуто стосовно пристроїв в одній системі здійснюється без пропоблоків 4 та 20). Сигнали посилання, що приймарційного збільшення часу на проведення опитуються від контрольованих пунктів, ретранслюютьвання заяв-вимог зв'язку. ся на шостий вихід вузла 71, причому вони супроРозглянемо роботу блока 61. Таймер 62 форводжуються тактовими сигналами (стробами), що мує сигнали, період яких відповідає періоду переформуються на п'ятому виході 71 таким чином, що дач від пункту керування централізованих запитів їх фронти співпадають з серединами часового (фіг.2а). Для формування сигналів таймер 62 виінтервалу формування кожного з сигналів інфоркористовує тактові імпульси, які надходять на пемаційного посилання. Завдяки такому часовому рший вхід 62 від генератора 2. Сигналом з першоспіввідношенню інформаційних та тактових сигнаго виходу 62 по третьому входу деблокується лів вузла 71 інформація надійно заноситься у рерозподільник 63, який при цьому стає чутливим до гістр 73 зсуву, який стає чутливим до вхідних сигсигналів, які надходять на його перший (тактовий) налів при відсутності сигналу блокування на його вхід з ви ходу лічильника 64. На лічильник 64 надтретьому вході. В режимі,що розглядається, сигходять імпульси від генератора 2. Частота ви хіднал блокування не формується інвертором 74, них сигналів 64 визначає тривалість сигналів на тому що на нього не поданий сигнал "1" з "n+1" виходах розподільника 63. Для забезпечення іденвиходу розподільника 62. По закінченні прийому тичності посилання від блоку 61 посиланню чергового байта посилання, тобто до моменту фоцентралізованого запиту від пункту керування трирмування чергового сигналу на виході лічильника валість вихідних сигналів 63 прийнята рівною во64, в регістр 73 виявляється записаним код, відпосьми періодам сигналів від генератора 2. Тому відний заяві чи відсутності заяви на зв'язок з пунклічильник 64 є дільником вхідних імпульсів на вітом керування, від чергового контрольованого сім. Перший та другий виходи 63 крізь АБО 65 підпункту, причому номер цього пункту визначається ключені до першого входу формувача 70 центраномером виходу розподільника 63, на якому сфолізованого запиту, який, за аналогією з рмований сигнал "1". Код, що занесений до регістпосиланням від пункту керування, включає два ра 73, зрівнюється компаратором 75 з кодом "акактивних байти - стартовий код (01111110) та код тивного сигналу" - 00001111, що надходить від "централізованої адреси" (00000000), яка не надазадавача 76. Якщо коди співпадають, на виході на жодному з контрольованих пунктів, що приєдкомпаратора в момент чергового фронту сигналу нані до спільної магістральної лінії зв'язку. Завдяки на виході 64 формується сигнал "1". Цей сигнал сигналам від 2, що надходять до другого входу 70, надходить до другого (керуючого) входу регістра посилання від 70 перетворюється в послідовний 77, що забезпечує занесення до регістру сигналу код, який крізь АБО 66 надсилається до третього "1". Якщо "активний сигнал" від контрольованого (інформаційного) входу лінійного вузла 71, аналопункту не надходить, тобто від нього приймається гічного по структурі вузлу 72, а також основному 4 код 00000000, компаратор 75 формує на виході та додатковим лінійним блокам 20. З першого висигнал "0", який заноситься у відповідний розряд ходу вузла 71 посилання (централізований запит) регістра 77. Таким чином, до моменту формування спрямовується (з першого виходу блока) крізь песигналу "1" на виході "n+1" розподільника 63 в "nредавач-модулятор блоку 37-2 у ви хідну дільницю 2" розряди регістру 77 заносяться сигнали "1" та магістральної лінії зв'язку та сприймається усіма "0", що співпадають зі станом "n-2" контрольоваприєднаними до неї контрольованими пунктами як них пунктів, що приєднані до другої дільниці магісвимога передачі ініціативних сигналів, ідентифікутральної лінії зв'язку. ючих необхідність зв'язку з пунктом керування для Після завершення прийому заяв від контропередачі йому інформації. Кожному контрольовальованих пунктів по сигналу "1" на "n+1" виході ному пункту наданий часовий інтервал довжиною розподільника 63 подальша робота розподільника в вісім періодів сигналів від генератора 2 для пеблокується сигналом зворотнього зв'язку, що поредачі сигналів-заяв. Цьому інтервалові відповідає дається на його другий (дозволяючий) вхід з "n+1" наявність сигналу "1" на відповідному виході 3..."n" виходу. Водночас деблокується (сигналом на друрозподільника 63. Кількість виходів дорівнює кільгому вході) робота комутатора 78, який аналізує кості контрольованих пунктів, а номер виходу, відвихідні сигнали регістра 77 та видає на вихід ад 23 36970 24 ресу одного з контрольованих пунктів, від яких ту керування, до другої дільниці магістральної лінії раніше був прийнятий "активний сигнал". Якщо зв'язку. "активні сигнали" передані декількома контрольоПо сигналу від елемента 22, що надходить ваними пунктами, комутатор визначає адресу пункрізь другий ви хід блока 21 на другий вхід блока кту з меншим порядковим номером. По визначеній 61, блокується робота таймера 62. Завдяки цьому адресі за допомогою формувача 79 сигналів опиу пристрої запобігається накладення режимів петування даних створюється інформаційне посиредачі посилань у другу дільницю магістральної лання, яке містить код старту (01111110), код адлінії зв'язку від пункту керування та блока ретранреси обраного контрольованого пункту, код сляції 61 контрольованого пункту, причому перезавдання режиму роботи, тобто опитування даних, вага надається посиланням від пункту керування. а також коди захисту від завад та завершення поУ складі пристрою контрольованого пункту КПсилання (01111110). Підкреслимо, що сформоваР блок ретрансляції 61 співпрацює з блоком 21 та ний код опитування даних ідентичний тому, який двома блоками передачі-прийому (37-1 та 37-2). надсилається з пункту керування та безпосередБлок 21 реагує на посилання централізованого ньо приймається контрольованими пунктами, що запиту, що надходить від пункту керування (або приєднані до першої дільниці магістральної лінії від аналогічного контрольованого пункту, який місзв’язку. Формування послідовного коду опитування тить блок ретрансляції) по вхідній дільниці магістздійснюється вузлом 79 за допомогою тактових ральної лінії зв'язку. Сигнали лінії зв'язку надхоімпульсів від генератора 2 та дозволяючого сигнадять на перший вхід-вихід блока 37-1 та, після лу "1" з "n+1" ви ходу розподільника 63. Сформообробки (наприклад, демодулювання), пересилаване посилання з виходу 79 крізь АБО 66 та лінійються крізь другий вихід на шостий вхід лінійного ний вузол 71 надсилається у другу дільницю вузла 4. Результатом прийому даних пристроєм 1 магістральної лінії зв'язку та сприймається тільки та блоком 21 є код-відповідь контрольованого пунвибраним (адресованим) контрольованим пунккту, що містить "активний" запит зв'язку або кодтом. Сигнал дозволу передачі коду опитування ознаку відсутності заяви-вимоги зв'язку. Вказані даних формується елементом АБО 67, тому що на дані у часовому інтервалі, що наданий даному його перший вхід поданий сигнал "1" з "n+1" вихоконтрольованому пункту, пересилаються з першоду розподільника 63. У відповідь на команду опиго виходу 21 крізь другий вхід блоку 37-1, що зв'ятування даних контрольований пункт передає інзаний з передавачем (модулятором), у вхідну діформаційне посилання, яке приймається вузлом льницю лінії зв'язку в напрямі пункту керування. 71. Прийняті сигнали з другого виходу 71 крізь Блок 37-2 реалізує передачу-прийом даних по елемент І 80 деблокований сигналом "1" від розвихідній дільниці лінії зв'язку. Дані, що пересилаподільника 63, ретранслюються на шостий (інфоються (централізований запит, посилання опитурмаційний вхід другого лінійного вузла 72. В ревання даних та інформація з пункту керування) з жимі прийому даних вузол 72 працює аналогічно першого виходу блока 61 надходить крізь другий вузлу 20. Як було розглянуто раніше, завершивши вхід 37-2 на передавач (модулятор). Вихід переприйом посилання, вузол 72 формує сигнал "1" давача з'єднаний з першим входом-виходом бло(запиту) на третьому ви ході, який з'єднаний з анака, тобто з дільницею магістральної лінії зв'язку. логічними сигналами від блоків 4 та 20 і подається Інформаційні посилання, що надходять від контна третій вхід розподільника 3. Згідно із сформорольованих пунктів, які приєднані до вихідної діляваним сигналом запиту блоком 9 реалізується винки лінії зв'язку, крізь перший вхід-вихід 37-2 повід даних із блока 72. Вихідні сигнали з другого ступають на приймач (демодулятор); вихідні дані з виходу вузла 72 надсилаються до блока 4, а звіддругого виходу блоку 37-2 крізь перший вхід-ви хід ти - до пункту керування. Сигнал з третього виходу блоку 61 надходять до входу-виходу (входу - в блока 72 надходить також на другий вхід елементу прикладі, що розглядається) лінійного блока 71. АБО 69, завдяки чому блокується робота таймера Після обробки дані, як вказано раніш, крізь другий 62. Таким чином, при прийомі даних від контрота третій виходи блоку 61 (з виходів блока 72) льованого пункту, що приєднаний до другої дільнадходять до відповідних блоків пристрою 1. Пониці магістральної лінії зв'язку, робота таймера 62 силання від пункту керування обробляються вуззупиняється до завершення виводу даних із вузла лами блока 61 та крізь перший вихід 71 надходять 72. на передавач блока 37-2. Аналогічно наведеному реалізуються цикли Отже, наведені схеми контрольованих пунктів подання на усі "активні" контрольовані пункти корізних варіантів додають системі телемеханіки манд опитування даних та прийому від них інфорпослідуючі нові функціональні властивості, які вимаційних посилань. Якщо з пункту керування надявляються, зокрема, у можливості: ходять дані для будь-якого з контрольованих автономно та періодично проводити централіпунктів, що приєднані до другої дільниці магістразовані запити заяв на передачу інформації від конльної лінії зв'язку, адреси цих контрольованих пунтрольованих пунктів, що приєднані до другої дільктів інтерпретуються комутатором 12 як адреса ниці магістральної лінії зв'язку без збільшення лінійного вузла 72. Як наслідок цього, на адресний тривалості циклу централізованого запиту, що пета дозволяючий входи вузла 72 надходять сигналі редається від пункту керування та сприймається "1". Ін формаційні сигнали, які необхідно передати, контрольованими пунктами, що приєднані до пернадходять на третій вхід вузла 72, а потім ретраншої дільниці магістральної лінії зв'язку; слюються з його першого виходу на шостий (інфорозділення суцільної магістральної лінії зв'язку рмаційний) вхід вузла 71. Лінійний вузол 71, як на ланки, в кожній з яких формуються по дві дільнаведено раніше, передає дані, прийняті від пункниці лінії зв'язку, - однією об'єднані пункти до роз 25 36970 26 міщення контрольованого пункту з введеним блоретрансляція даних, прийнятих від будь-якого ком ретрансляції, а другою - контрольовані пункти контрольованого пункту, приєднаного до першої від даного до наступного контрольованого пункту з чи другої дільниці магістральної лінії зв'язку, до вказаним блоком ретрансляції. Кількість ланок в пункту керування; одній системі телемеханіки може бути будь-якою і створення резервних трас для обміну інфорзалежить від реальної структури системи; мацією між пунктом керування та контрольованифіксування адреси контрольованих пунктів, що ми пунктами, завдяки чому контрольовані пункти приєднані до другої дільниці магістральної лінії залишаються у робочому стані навіть при наявнозв'язку, від яких прийняті "активні сигнали" заяв на сті несправностей вхідних чи вихідних дільниць передачу інформації; магістральної лінії зв'язку. проведення по черзі автономних циклів опитуТаким чином, реалізується поставлена мета вання даних від контрольованих пунктів, від яких розширення функціональних можливостей за ранадійшли сигнали заяв, без участі в цьому процесі хунок підвищення надійності проведення режимів пункту керування; обміну інформацією між пунктами системи. ретрансляції даних від керування усім контроКонтрольований пункт системи телемеханіки льованим пунктам, що приєднані до будь-якої діпо заявці на патент 94117614 системи телемеханільниці магістральної лінії зв'язку незалежно від ки - прототипу запропонованої системи, є воднокількості створених ланок; час базовим зразком. 27 36970 28 29 36970 30 31 36970 32 33 36970 34 35 36970 ДП «Український інститут промислов ої в ласності» (Укрпатент) вул. Сім’ї Хохлов их, 15, м. Київ , 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науков ий коміт ет” вул. Артема, 77, м. Київ , 04050, Україна (044) 216 – 32 – 71 36
