Поліграфічний виріб

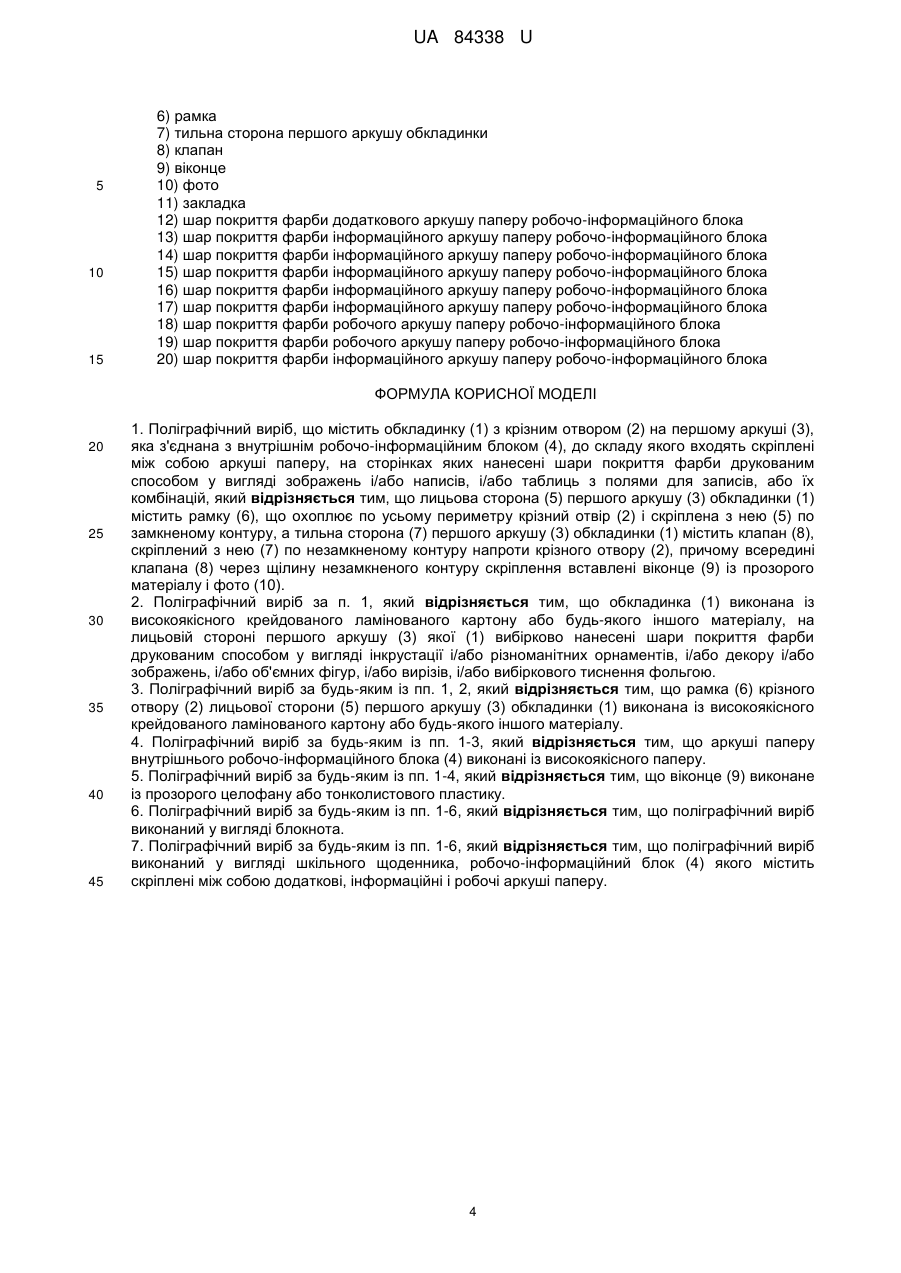

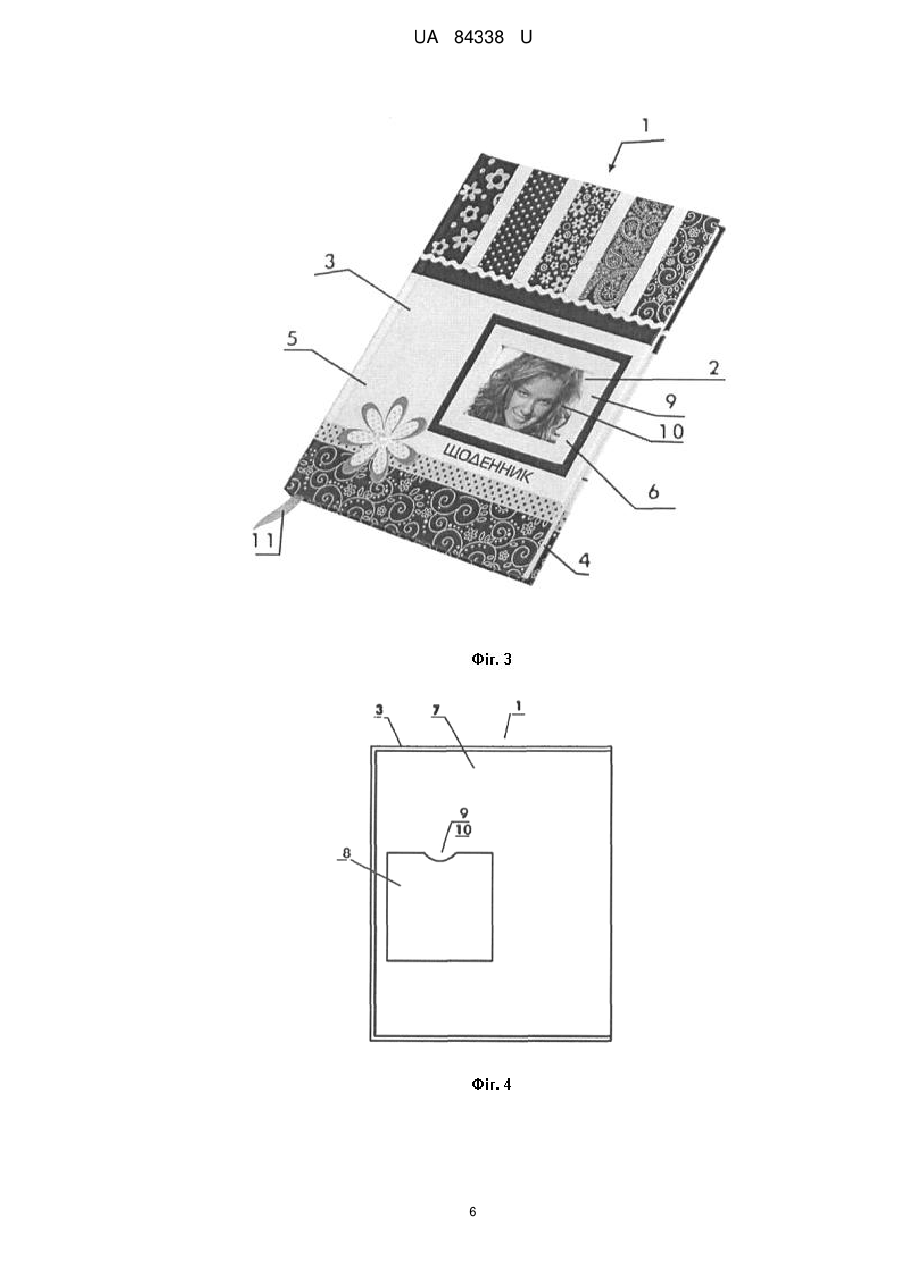

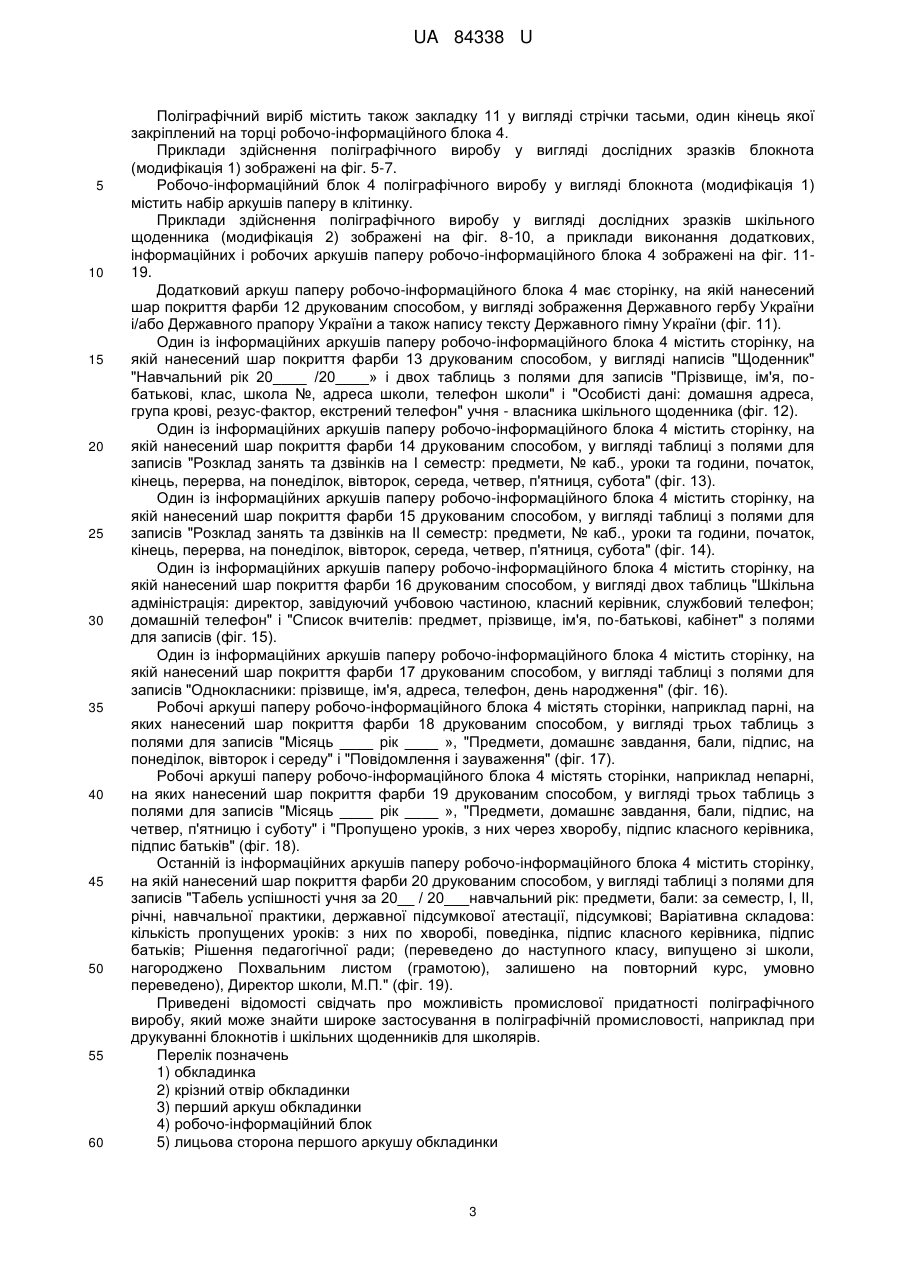

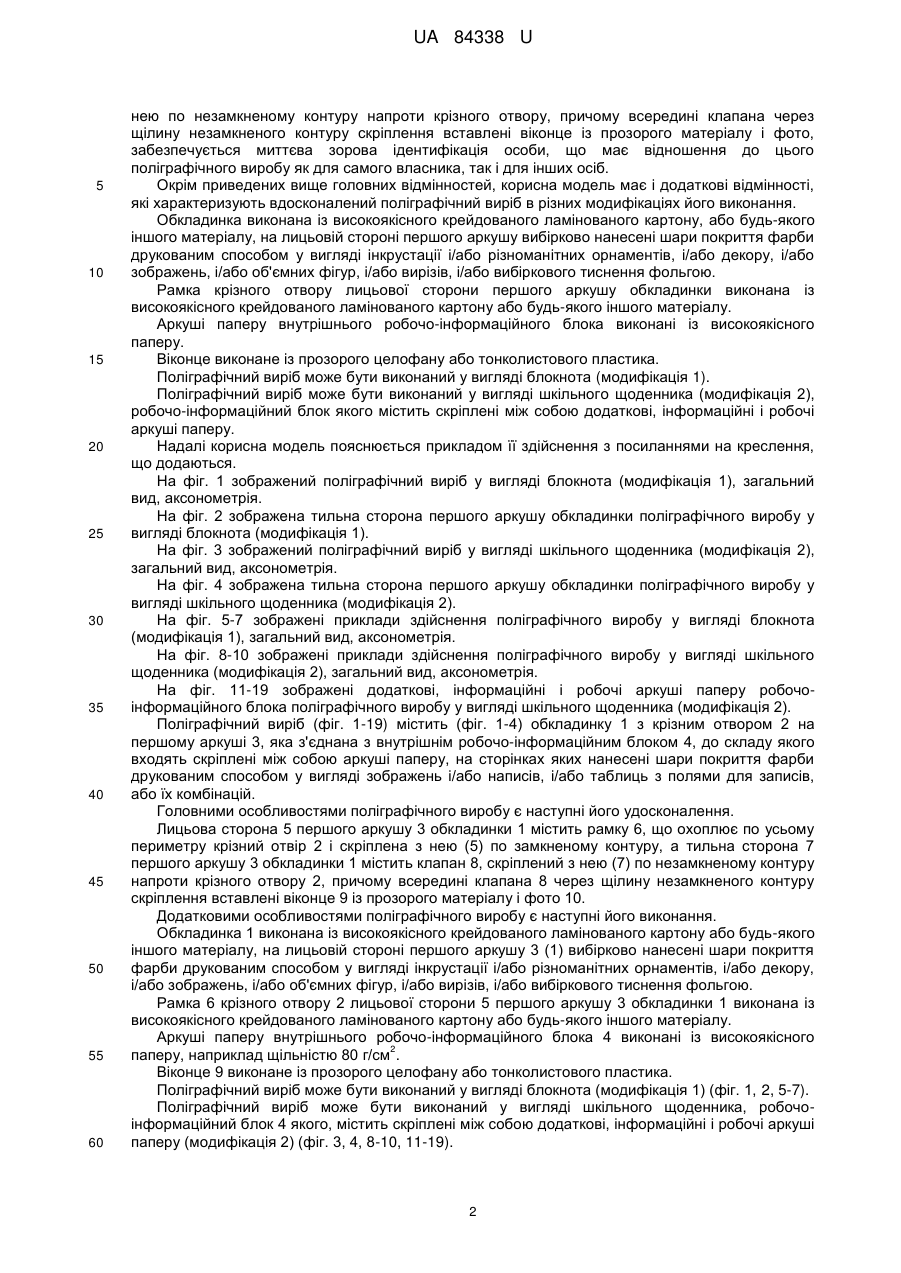

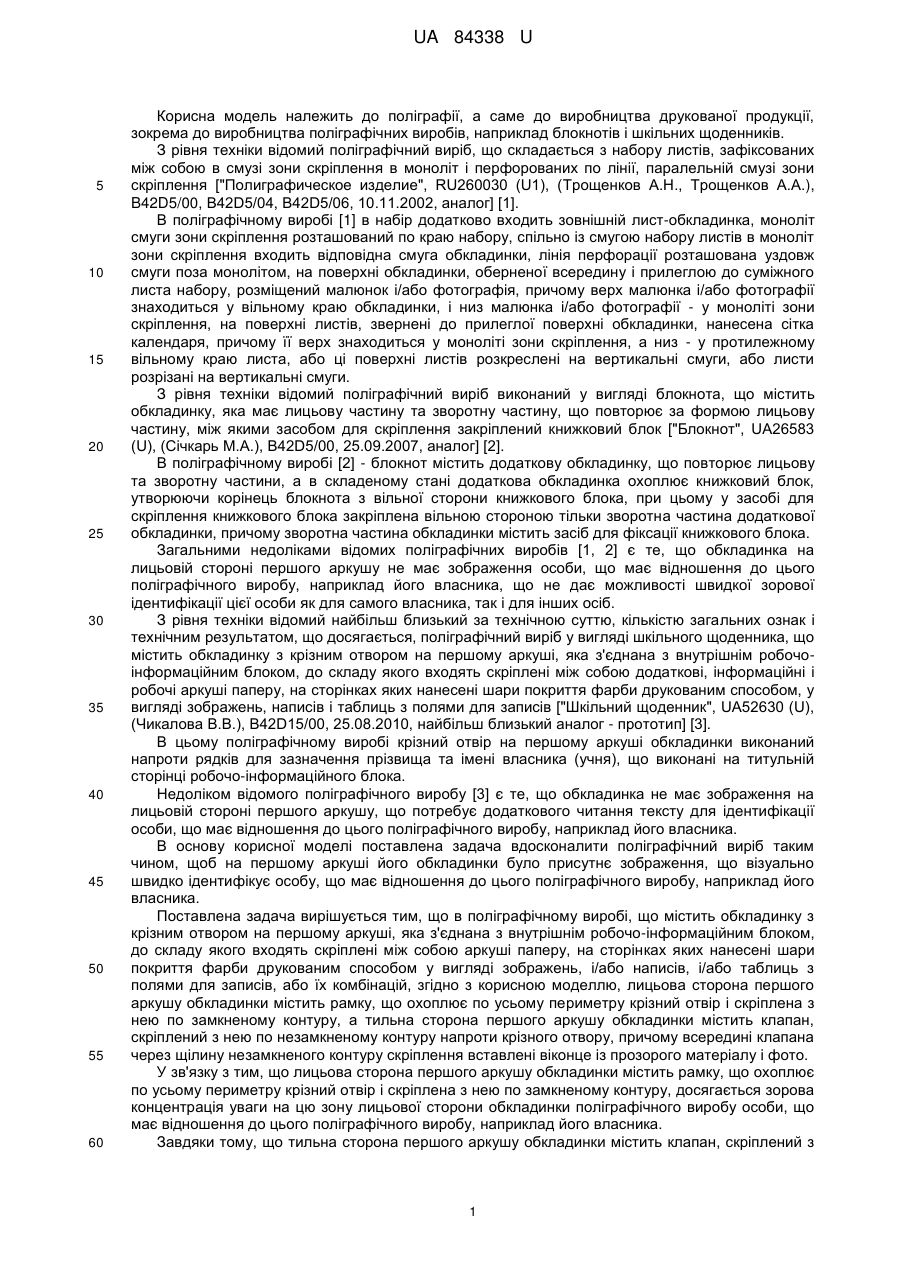

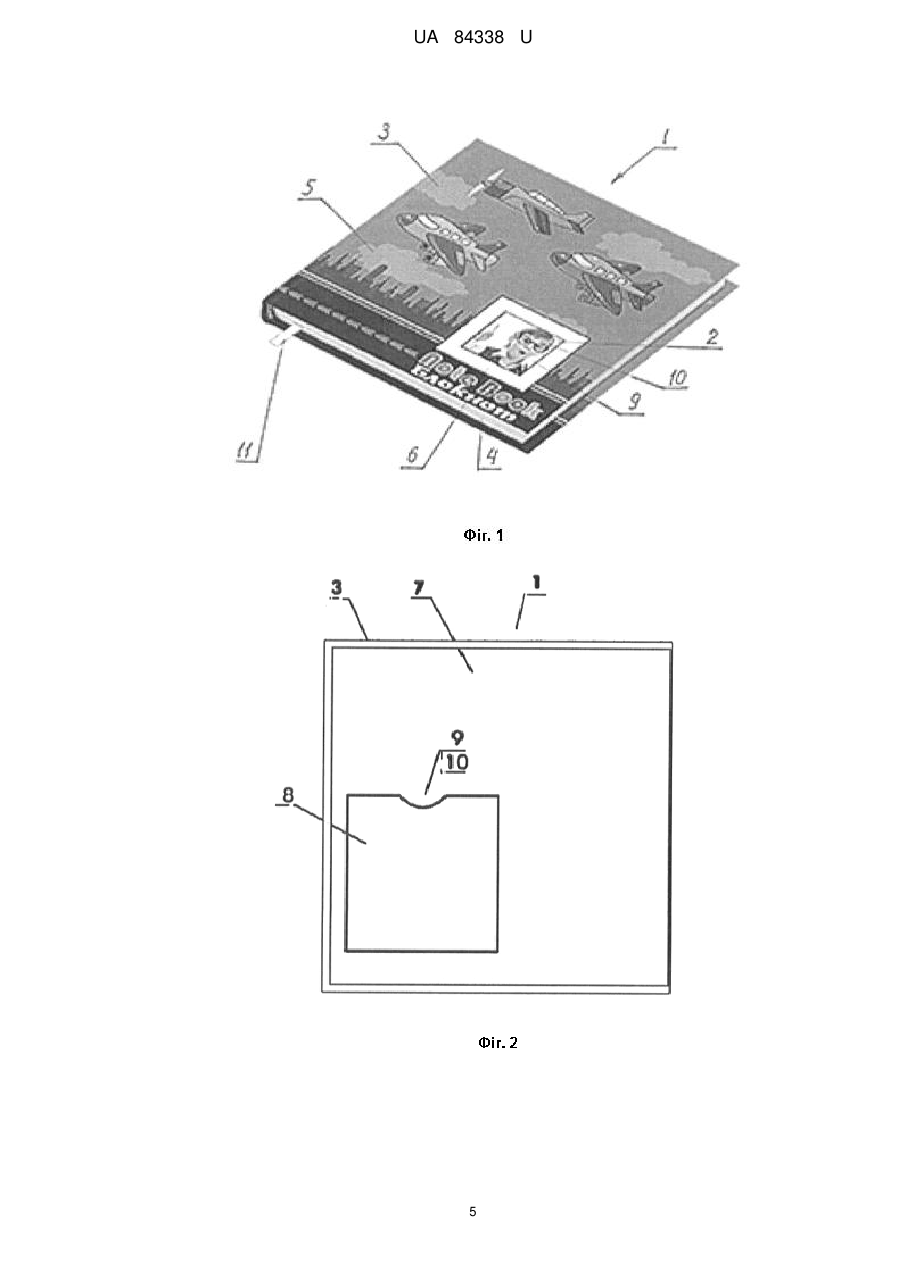

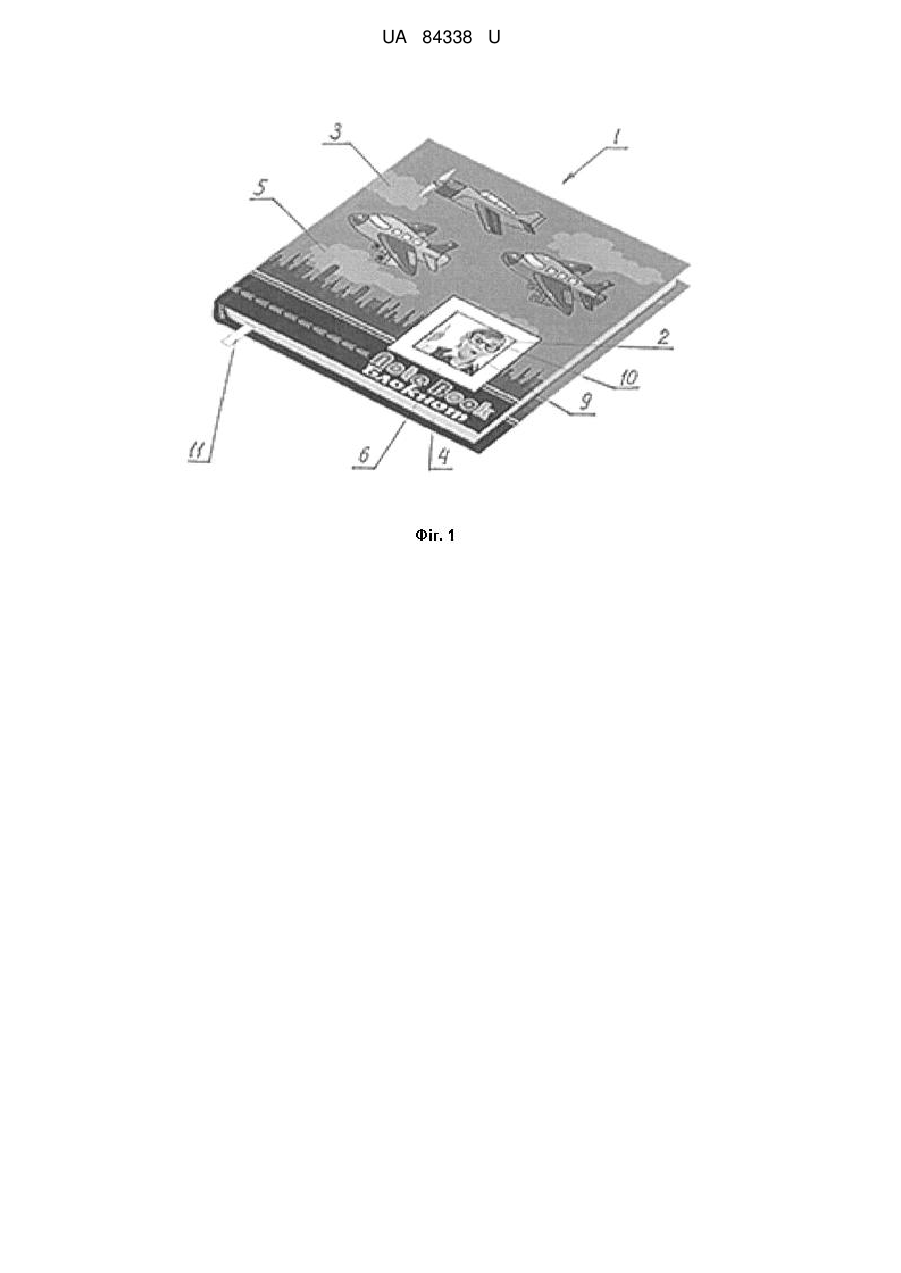

Реферат: Поліграфічний виріб містить обкладинку з крізним отвором на першому аркуші, яка з'єднана з внутрішнім робочо-інформаційним блоком, до складу якого входять скріплені між собою аркуші паперу, на сторінках яких нанесені шари покриття фарби друкованим способом у вигляді зображень і/або написів, і/або таблиць з полями для записів, або їх комбінацій. Лицьова сторона першого аркушу обкладинки містить рамку, що охоплює по усьому периметру крізний отвір і скріплена з нею по замкненому контуру, а тильна сторона першого аркушу обкладинки містить клапан, скріплений з нею по незамкненому контуру напроти крізного отвору. При цьому всередині клапана через щілину незамкненого контуру скріплення вставлені віконце із прозорого матеріалу і фото. UA 84338 U (54) ПОЛІГРАФІЧНИЙ ВИРІБ UA 84338 U UA 84338 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до поліграфії, а саме до виробництва друкованої продукції, зокрема до виробництва поліграфічних виробів, наприклад блокнотів і шкільних щоденників. З рівня техніки відомий поліграфічний виріб, що складається з набору листів, зафіксованих між собою в смузі зони скріплення в моноліт і перфорованих по лінії, паралельній смузі зони скріплення ["Полиграфическое изделие", RU260030 (U1), (Трощенков А.Н., Трощенков А.А.), B42D5/00, B42D5/04, B42D5/06, 10.11.2002, аналог] [1]. В поліграфічному виробі [1] в набір додатково входить зовнішній лист-обкладинка, моноліт смуги зони скріплення розташований по краю набору, спільно із смугою набору листів в моноліт зони скріплення входить відповідна смуга обкладинки, лінія перфорації розташована уздовж смуги поза монолітом, на поверхні обкладинки, оберненої всередину і прилеглою до суміжного листа набору, розміщений малюнок і/або фотографія, причому верх малюнка і/або фотографії знаходиться у вільному краю обкладинки, і низ малюнка і/або фотографії - у моноліті зони скріплення, на поверхні листів, звернені до прилеглої поверхні обкладинки, нанесена сітка календаря, причому її верх знаходиться у моноліті зони скріплення, а низ - у протилежному вільному краю листа, або ці поверхні листів розкреслені на вертикальні смуги, або листи розрізані на вертикальні смуги. З рівня техніки відомий поліграфічний виріб виконаний у вигляді блокнота, що містить обкладинку, яка має лицьову частину та зворотну частину, що повторює за формою лицьову частину, між якими засобом для скріплення закріплений книжковий блок ["Блокнот", UA26583 (U), (Січкарь М.А.), B42D5/00, 25.09.2007, аналог] [2]. В поліграфічному виробі [2] - блокнот містить додаткову обкладинку, що повторює лицьову та зворотну частини, а в складеному стані додаткова обкладинка охоплює книжковий блок, утворюючи корінець блокнота з вільної сторони книжкового блока, при цьому у засобі для скріплення книжкового блока закріплена вільною стороною тільки зворотна частина додаткової обкладинки, причому зворотна частина обкладинки містить засіб для фіксації книжкового блока. Загальними недоліками відомих поліграфічних виробів [1, 2] є те, що обкладинка на лицьовій стороні першого аркушу не має зображення особи, що має відношення до цього поліграфічного виробу, наприклад його власника, що не дає можливості швидкої зорової ідентифікації цієї особи як для самого власника, так і для інших осіб. З рівня техніки відомий найбільш близький за технічною суттю, кількістю загальних ознак і технічним результатом, що досягається, поліграфічний виріб у вигляді шкільного щоденника, що містить обкладинку з крізним отвором на першому аркуші, яка з'єднана з внутрішнім робочоінформаційним блоком, до складу якого входять скріплені між собою додаткові, інформаційні і робочі аркуші паперу, на сторінках яких нанесені шари покриття фарби друкованим способом, у вигляді зображень, написів і таблиць з полями для записів ["Шкільний щоденник", UA52630 (U), (Чикалова В.В.), B42D15/00, 25.08.2010, найбільш близький аналог - прототип] [3]. В цьому поліграфічному виробі крізний отвір на першому аркуші обкладинки виконаний напроти рядків для зазначення прізвища та імені власника (учня), що виконані на титульній сторінці робочо-інформаційного блока. Недоліком відомого поліграфічного виробу [3] є те, що обкладинка не має зображення на лицьовій стороні першого аркушу, що потребує додаткового читання тексту для ідентифікації особи, що має відношення до цього поліграфічного виробу, наприклад його власника. В основу корисної моделі поставлена задача вдосконалити поліграфічний виріб таким чином, щоб на першому аркуші його обкладинки було присутнє зображення, що візуально швидко ідентифікує особу, що має відношення до цього поліграфічного виробу, наприклад його власника. Поставлена задача вирішується тим, що в поліграфічному виробі, що містить обкладинку з крізним отвором на першому аркуші, яка з'єднана з внутрішнім робочо-інформаційним блоком, до складу якого входять скріплені між собою аркуші паперу, на сторінках яких нанесені шари покриття фарби друкованим способом у вигляді зображень, і/або написів, і/або таблиць з полями для записів, або їх комбінацій, згідно з корисною моделлю, лицьова сторона першого аркушу обкладинки містить рамку, що охоплює по усьому периметру крізний отвір і скріплена з нею по замкненому контуру, а тильна сторона першого аркушу обкладинки містить клапан, скріплений з нею по незамкненому контуру напроти крізного отвору, причому всередині клапана через щілину незамкненого контуру скріплення вставлені віконце із прозорого матеріалу і фото. У зв'язку з тим, що лицьова сторона першого аркушу обкладинки містить рамку, що охоплює по усьому периметру крізний отвір і скріплена з нею по замкненому контуру, досягається зорова концентрація уваги на цю зону лицьової сторони обкладинки поліграфічного виробу особи, що має відношення до цього поліграфічного виробу, наприклад його власника. Завдяки тому, що тильна сторона першого аркушу обкладинки містить клапан, скріплений з 1 UA 84338 U 5 10 15 20 25 30 35 40 45 50 55 60 нею по незамкненому контуру напроти крізного отвору, причому всередині клапана через щілину незамкненого контуру скріплення вставлені віконце із прозорого матеріалу і фото, забезпечується миттєва зорова ідентифікація особи, що має відношення до цього поліграфічного виробу як для самого власника, так і для інших осіб. Окрім приведених вище головних відмінностей, корисна модель має і додаткові відмінності, які характеризують вдосконалений поліграфічний виріб в різних модифікаціях його виконання. Обкладинка виконана із високоякісного крейдованого ламінованого картону, або будь-якого іншого матеріалу, на лицьовій стороні першого аркушу вибірково нанесені шари покриття фарби друкованим способом у вигляді інкрустації і/або різноманітних орнаментів, і/або декору, і/або зображень, і/або об'ємних фігур, і/або вирізів, і/або вибіркового тиснення фольгою. Рамка крізного отвору лицьової сторони першого аркушу обкладинки виконана із високоякісного крейдованого ламінованого картону або будь-якого іншого матеріалу. Аркуші паперу внутрішнього робочо-інформаційного блока виконані із високоякісного паперу. Віконце виконане із прозорого целофану або тонколистового пластика. Поліграфічний виріб може бути виконаний у вигляді блокнота (модифікація 1). Поліграфічний виріб може бути виконаний у вигляді шкільного щоденника (модифікація 2), робочо-інформаційний блок якого містить скріплені між собою додаткові, інформаційні і робочі аркуші паперу. Надалі корисна модель пояснюється прикладом її здійснення з посиланнями на креслення, що додаються. На фіг. 1 зображений поліграфічний виріб у вигляді блокнота (модифікація 1), загальний вид, аксонометрія. На фіг. 2 зображена тильна сторона першого аркушу обкладинки поліграфічного виробу у вигляді блокнота (модифікація 1). На фіг. 3 зображений поліграфічний виріб у вигляді шкільного щоденника (модифікація 2), загальний вид, аксонометрія. На фіг. 4 зображена тильна сторона першого аркушу обкладинки поліграфічного виробу у вигляді шкільного щоденника (модифікація 2). На фіг. 5-7 зображені приклади здійснення поліграфічного виробу у вигляді блокнота (модифікація 1), загальний вид, аксонометрія. На фіг. 8-10 зображені приклади здійснення поліграфічного виробу у вигляді шкільного щоденника (модифікація 2), загальний вид, аксонометрія. На фіг. 11-19 зображені додаткові, інформаційні і робочі аркуші паперу робочоінформаційного блока поліграфічного виробу у вигляді шкільного щоденника (модифікація 2). Поліграфічний виріб (фіг. 1-19) містить (фіг. 1-4) обкладинку 1 з крізним отвором 2 на першому аркуші 3, яка з'єднана з внутрішнім робочо-інформаційним блоком 4, до складу якого входять скріплені між собою аркуші паперу, на сторінках яких нанесені шари покриття фарби друкованим способом у вигляді зображень і/або написів, і/або таблиць з полями для записів, або їх комбінацій. Головними особливостями поліграфічного виробу є наступні його удосконалення. Лицьова сторона 5 першого аркушу 3 обкладинки 1 містить рамку 6, що охоплює по усьому периметру крізний отвір 2 і скріплена з нею (5) по замкненому контуру, а тильна сторона 7 першого аркушу 3 обкладинки 1 містить клапан 8, скріплений з нею (7) по незамкненому контуру напроти крізного отвору 2, причому всередині клапана 8 через щілину незамкненого контуру скріплення вставлені віконце 9 із прозорого матеріалу і фото 10. Додатковими особливостями поліграфічного виробу є наступні його виконання. Обкладинка 1 виконана із високоякісного крейдованого ламінованого картону або будь-якого іншого матеріалу, на лицьовій стороні першого аркушу 3 (1) вибірково нанесені шари покриття фарби друкованим способом у вигляді інкрустації і/або різноманітних орнаментів, і/або декору, і/або зображень, і/або об'ємних фігур, і/або вирізів, і/або вибіркового тиснення фольгою. Рамка 6 крізного отвору 2 лицьової сторони 5 першого аркушу 3 обкладинки 1 виконана із високоякісного крейдованого ламінованого картону або будь-якого іншого матеріалу. Аркуші паперу внутрішнього робочо-інформаційного блока 4 виконані із високоякісного 2 паперу, наприклад щільністю 80 г/см . Віконце 9 виконане із прозорого целофану або тонколистового пластика. Поліграфічний виріб може бути виконаний у вигляді блокнота (модифікація 1) (фіг. 1, 2, 5-7). Поліграфічний виріб може бути виконаний у вигляді шкільного щоденника, робочоінформаційний блок 4 якого, містить скріплені між собою додаткові, інформаційні і робочі аркуші паперу (модифікація 2) (фіг. 3, 4, 8-10, 11-19). 2 UA 84338 U 5 10 15 20 25 30 35 40 45 50 55 60 Поліграфічний виріб містить також закладку 11 у вигляді стрічки тасьми, один кінець якої закріплений на торці робочо-інформаційного блока 4. Приклади здійснення поліграфічного виробу у вигляді дослідних зразків блокнота (модифікація 1) зображені на фіг. 5-7. Робочо-інформаційний блок 4 поліграфічного виробу у вигляді блокнота (модифікація 1) містить набір аркушів паперу в клітинку. Приклади здійснення поліграфічного виробу у вигляді дослідних зразків шкільного щоденника (модифікація 2) зображені на фіг. 8-10, а приклади виконання додаткових, інформаційних і робочих аркушів паперу робочо-інформаційного блока 4 зображені на фіг. 1119. Додатковий аркуш паперу робочо-інформаційного блока 4 має сторінку, на якій нанесений шар покриття фарби 12 друкованим способом, у вигляді зображення Державного гербу України і/або Державного прапору України а також напису тексту Державного гімну України (фіг. 11). Один із інформаційних аркушів паперу робочо-інформаційного блока 4 містить сторінку, на якій нанесений шар покриття фарби 13 друкованим способом, у вигляді написів "Щоденник" "Навчальний рік 20____ /20____» і двох таблиць з полями для записів "Прізвище, ім'я, побатькові, клас, школа №, адреса школи, телефон школи" і "Особисті дані: домашня адреса, група крові, резус-фактор, екстрений телефон" учня - власника шкільного щоденника (фіг. 12). Один із інформаційних аркушів паперу робочо-інформаційного блока 4 містить сторінку, на якій нанесений шар покриття фарби 14 друкованим способом, у вигляді таблиці з полями для записів "Розклад занять та дзвінків на I семестр: предмети, № каб., уроки та години, початок, кінець, перерва, на понеділок, вівторок, середа, четвер, п'ятниця, субота" (фіг. 13). Один із інформаційних аркушів паперу робочо-інформаційного блока 4 містить сторінку, на якій нанесений шар покриття фарби 15 друкованим способом, у вигляді таблиці з полями для записів "Розклад занять та дзвінків на II семестр: предмети, № каб., уроки та години, початок, кінець, перерва, на понеділок, вівторок, середа, четвер, п'ятниця, субота" (фіг. 14). Один із інформаційних аркушів паперу робочо-інформаційного блока 4 містить сторінку, на якій нанесений шар покриття фарби 16 друкованим способом, у вигляді двох таблиць "Шкільна адміністрація: директор, завідуючий учбовою частиною, класний керівник, службовий телефон; домашній телефон" і "Список вчителів: предмет, прізвище, ім'я, по-батькові, кабінет" з полями для записів (фіг. 15). Один із інформаційних аркушів паперу робочо-інформаційного блока 4 містить сторінку, на якій нанесений шар покриття фарби 17 друкованим способом, у вигляді таблиці з полями для записів "Однокласники: прізвище, ім'я, адреса, телефон, день народження" (фіг. 16). Робочі аркуші паперу робочо-інформаційного блока 4 містять сторінки, наприклад парні, на яких нанесений шар покриття фарби 18 друкованим способом, у вигляді трьох таблиць з полями для записів "Місяць ____ рік ____ », "Предмети, домашнє завдання, бали, підпис, на понеділок, вівторок і середу" і "Повідомлення і зауваження" (фіг. 17). Робочі аркуші паперу робочо-інформаційного блока 4 містять сторінки, наприклад непарні, на яких нанесений шар покриття фарби 19 друкованим способом, увигляді трьох таблиць з полями для записів "Місяць ____ рік ____ », "Предмети, домашнє завдання, бали, підпис, на четвер, п'ятницю і суботу" і "Пропущено уроків, з них через хворобу, підпис класного керівника, підпис батьків" (фіг. 18). Останній із інформаційних аркушів паперу робочо-інформаційного блока 4 містить сторінку, на якій нанесений шар покриття фарби 20 друкованим способом, у вигляді таблиці з полями для записів "Табель успішності учня за 20__ / 20___навчальний рік: предмети, бали: за семестр, I, II, річні, навчальної практики, державної підсумкової атестації, підсумкові; Варіативна складова: кількість пропущених уроків: з них по хворобі, поведінка, підпис класного керівника, підпис батьків; Рішення педагогічної ради; (переведено до наступного класу, випущено зі школи, нагороджено Похвальним листом (грамотою), залишено на повторний курс, умовно переведено), Директор школи, М.П." (фіг. 19). Приведені відомості свідчать про можливість промислової придатності поліграфічного виробу, який може знайти широке застосування в поліграфічній промисловості, наприклад при друкуванні блокнотів і шкільних щоденників для школярів. Перелік позначень 1) обкладинка 2) крізний отвір обкладинки 3) перший аркуш обкладинки 4) робочо-інформаційний блок 5) лицьова сторона першого аркушу обкладинки 3 UA 84338 U 5 10 15 6) рамка 7) тильна сторона першого аркушу обкладинки 8) клапан 9) віконце 10) фото 11) закладка 12) шар покриття фарби додаткового аркушу паперу робочо-інформаційного блока 13) шар покриття фарби інформаційного аркушу паперу робочо-інформаційного блока 14) шар покриття фарби інформаційного аркушу паперу робочо-інформаційного блока 15) шар покриття фарби інформаційного аркушу паперу робочо-інформаційного блока 16) шар покриття фарби інформаційного аркушу паперу робочо-інформаційного блока 17) шар покриття фарби інформаційного аркушу паперу робочо-інформаційного блока 18) шар покриття фарби робочого аркушу паперу робочо-інформаційного блока 19) шар покриття фарби робочого аркушу паперу робочо-інформаційного блока 20) шар покриття фарби інформаційного аркушу паперу робочо-інформаційного блока ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 1. Поліграфічний виріб, що містить обкладинку (1) з крізним отвором (2) на першому аркуші (3), яка з'єднана з внутрішнім робочо-інформаційним блоком (4), до складу якого входять скріплені між собою аркуші паперу, на сторінках яких нанесені шари покриття фарби друкованим способом у вигляді зображень і/або написів, і/або таблиць з полями для записів, або їх комбінацій, який відрізняється тим, що лицьова сторона (5) першого аркушу (3) обкладинки (1) містить рамку (6), що охоплює по усьому периметру крізний отвір (2) і скріплена з нею (5) по замкненому контуру, а тильна сторона (7) першого аркушу (3) обкладинки (1) містить клапан (8), скріплений з нею (7) по незамкненому контуру напроти крізного отвору (2), причому всередині клапана (8) через щілину незамкненого контуру скріплення вставлені віконце (9) із прозорого матеріалу і фото (10). 2. Поліграфічний виріб за п. 1, який відрізняється тим, що обкладинка (1) виконана із високоякісного крейдованого ламінованого картону або будь-якого іншого матеріалу, на лицьовій стороні першого аркушу (3) якої (1) вибірково нанесені шари покриття фарби друкованим способом у вигляді інкрустації і/або різноманітних орнаментів, і/або декору і/або зображень, і/або об'ємних фігур, і/або вирізів, і/або вибіркового тиснення фольгою. 3. Поліграфічний виріб за будь-яким із пп. 1, 2, який відрізняється тим, що рамка (6) крізного отвору (2) лицьової сторони (5) першого аркушу (3) обкладинки (1) виконана із високоякісного крейдованого ламінованого картону або будь-якого іншого матеріалу. 4. Поліграфічний виріб за будь-яким із пп. 1-3, який відрізняється тим, що аркуші паперу внутрішнього робочо-інформаційного блока (4) виконані із високоякісного паперу. 5. Поліграфічний виріб за будь-яким із пп. 1-4, який відрізняється тим, що віконце (9) виконане із прозорого целофану або тонколистового пластику. 6. Поліграфічний виріб за будь-яким із пп. 1-6, який відрізняється тим, що поліграфічний виріб виконаний у вигляді блокнота. 7. Поліграфічний виріб за будь-яким із пп. 1-6, який відрізняється тим, що поліграфічний виріб виконаний у вигляді шкільного щоденника, робочо-інформаційний блок (4) якого містить скріплені між собою додаткові, інформаційні і робочі аркуші паперу. 4 UA 84338 U 5 UA 84338 U 6 UA 84338 U 7 UA 84338 U 8 UA 84338 U 9 UA 84338 U 10 UA 84338 U 11 UA 84338 U 12 UA 84338 U 13 UA 84338 U 14 UA 84338 U 15 UA 84338 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 16
