Універсальна теплоізоляційна система “тепло+” (утіс)

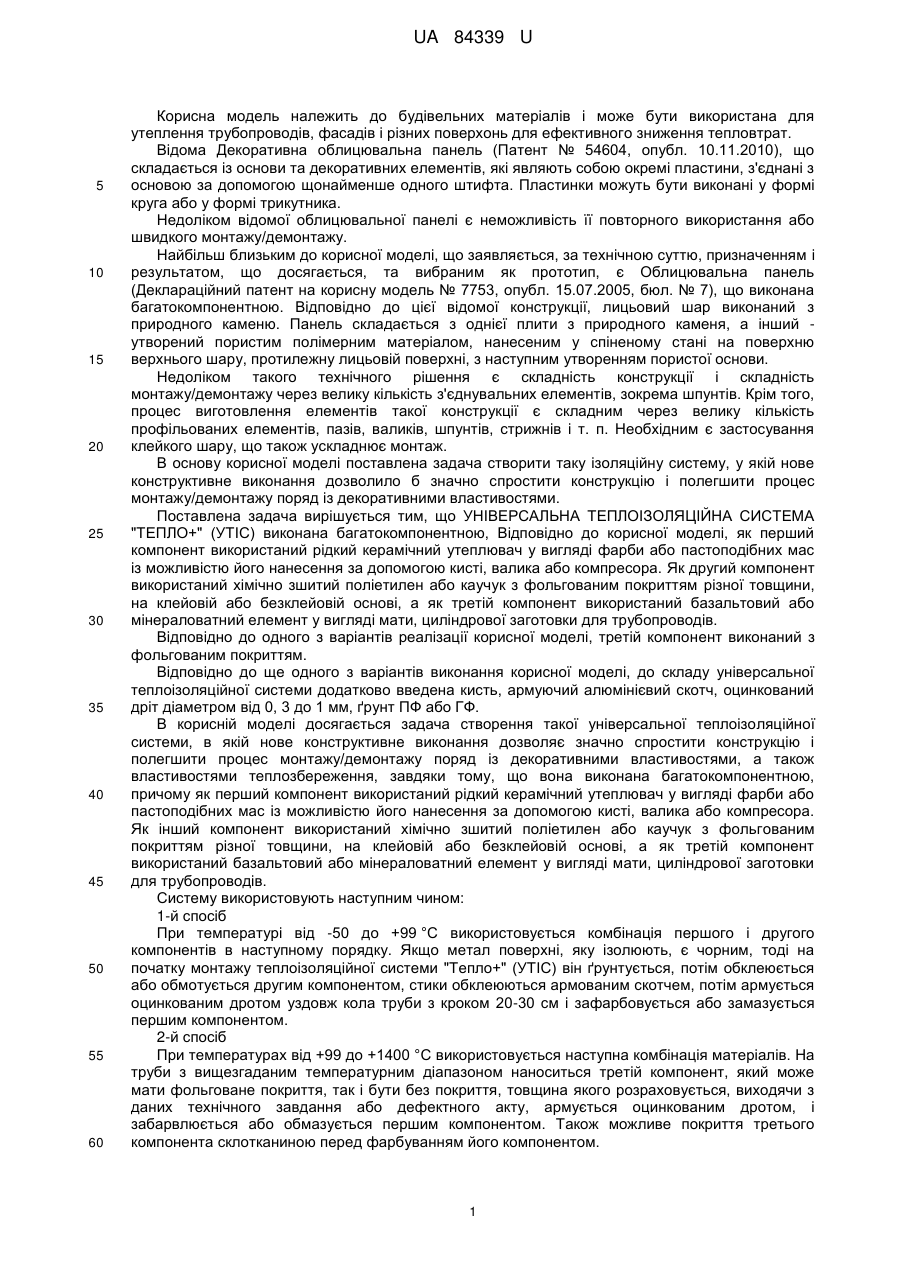

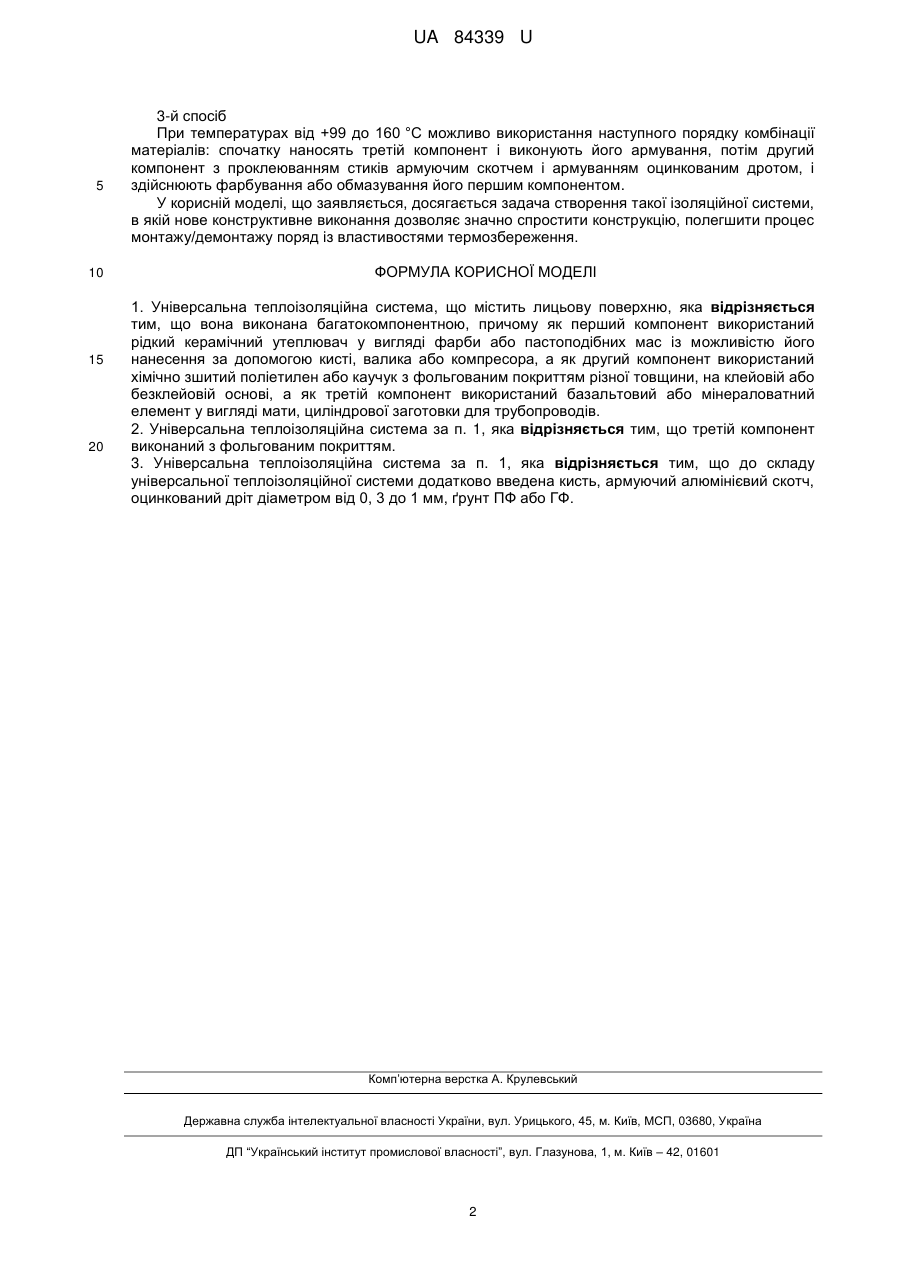

Реферат: UA 84339 U UA 84339 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельних матеріалів і може бути використана для утеплення трубопроводів, фасадів і різних поверхонь для ефективного зниження тепловтрат. Відома Декоративна облицювальна панель (Патент № 54604, опубл. 10.11.2010), що складається із основи та декоративних елементів, які являють собою окремі пластини, з'єднані з основою за допомогою щонайменше одного штифта. Пластинки можуть бути виконані у формі круга або у формі трикутника. Недоліком відомої облицювальної панелі є неможливість її повторного використання або швидкого монтажу/демонтажу. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, та вибраним як прототип, є Облицювальна панель (Деклараційний патент на корисну модель № 7753, опубл. 15.07.2005, бюл. № 7), що виконана багатокомпонентною. Відповідно до цієї відомої конструкції, лицьовий шар виконаний з природного каменю. Панель складається з однієї плити з природного каменя, а інший утворений пористим полімерним матеріалом, нанесеним у спіненому стані на поверхню верхнього шару, протилежну лицьовій поверхні, з наступним утворенням пористої основи. Недоліком такого технічного рішення є складність конструкції і складність монтажу/демонтажу через велику кількість з'єднувальних елементів, зокрема шпунтів. Крім того, процес виготовлення елементів такої конструкції є складним через велику кількість профільованих елементів, пазів, валиків, шпунтів, стрижнів і т. п. Необхідним є застосування клейкого шару, що також ускладнює монтаж. В основу корисної моделі поставлена задача створити таку ізоляційну систему, у якій нове конструктивне виконання дозволило б значно спростити конструкцію і полегшити процес монтажу/демонтажу поряд із декоративними властивостями. Поставлена задача вирішується тим, що УНІВЕРСАЛЬНА ТЕПЛОІЗОЛЯЦІЙНА СИСТЕМА "ТЕПЛО+" (УТІС) виконана багатокомпонентною, Відповідно до корисної моделі, як перший компонент використаний рідкий керамічний утеплювач у вигляді фарби або пастоподібних мас із можливістю його нанесення за допомогою кисті, валика або компресора. Як другий компонент використаний хімічно зшитий поліетилен або каучук з фольгованим покриттям різної товщини, на клейовій або безклейовій основі, а як третій компонент використаний базальтовий або мінераловатний елемент у вигляді мати, циліндрової заготовки для трубопроводів. Відповідно до одного з варіантів реалізації корисної моделі, третій компонент виконаний з фольгованим покриттям. Відповідно до ще одного з варіантів виконання корисної моделі, до складу універсальної теплоізоляційної системи додатково введена кисть, армуючий алюмінієвий скотч, оцинкований дріт діаметром від 0, 3 до 1 мм, ґрунт ПФ або ГФ. В корисній моделі досягається задача створення такої універсальної теплоізоляційної системи, в якій нове конструктивне виконання дозволяє значно спростити конструкцію і полегшити процес монтажу/демонтажу поряд із декоративними властивостями, а також властивостями теплозбереження, завдяки тому, що вона виконана багатокомпонентною, причому як перший компонент використаний рідкий керамічний утеплювач у вигляді фарби або пастоподібних мас із можливістю його нанесення за допомогою кисті, валика або компресора. Як інший компонент використаний хімічно зшитий поліетилен або каучук з фольгованим покриттям різної товщини, на клейовій або безклейовій основі, а як третій компонент використаний базальтовий або мінераловатний елемент у вигляді мати, циліндрової заготовки для трубопроводів. Систему використовують наступним чином: 1-й спосіб При температурі від -50 до +99 °C використовується комбінація першого і другого компонентів в наступному порядку. Якщо метал поверхні, яку ізолюють, є чорним, тоді на початку монтажу теплоізоляційної системи "Тепло+" (УТІС) він ґрунтується, потім обклеюється або обмотується другим компонентом, стики обклеюються армованим скотчем, потім армується оцинкованим дротом уздовж кола труби з кроком 20-30 см і зафарбовується або замазується першим компонентом. 2-й спосіб При температурах від +99 до +1400 °C використовується наступна комбінація матеріалів. На труби з вищезгаданим температурним діапазоном наноситься третій компонент, який може мати фольговане покриття, так і бути без покриття, товщина якого розраховується, виходячи з даних технічного завдання або дефектного акту, армується оцинкованим дротом, і забарвлюється або обмазується першим компонентом. Також можливе покриття третього компонента склотканиною перед фарбуванням його компонентом. 1 UA 84339 U 5 10 15 20 3-й спосіб При температурах від +99 до 160 °C можливо використання наступного порядку комбінації матеріалів: спочатку наносять третій компонент і виконують його армування, потім другий компонент з проклеюванням стиків армуючим скотчем і армуванням оцинкованим дротом, і здійснюють фарбування або обмазування його першим компонентом. У корисній моделі, що заявляється, досягається задача створення такої ізоляційної системи, в якій нове конструктивне виконання дозволяє значно спростити конструкцію, полегшити процес монтажу/демонтажу поряд із властивостями термозбереження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Універсальна теплоізоляційна система, що містить лицьову поверхню, яка відрізняється тим, що вона виконана багатокомпонентною, причому як перший компонент використаний рідкий керамічний утеплювач у вигляді фарби або пастоподібних мас із можливістю його нанесення за допомогою кисті, валика або компресора, а як другий компонент використаний хімічно зшитий поліетилен або каучук з фольгованим покриттям різної товщини, на клейовій або безклейовій основі, а як третій компонент використаний базальтовий або мінераловатний елемент у вигляді мати, циліндрової заготовки для трубопроводів. 2. Універсальна теплоізоляційна система за п. 1, яка відрізняється тим, що третій компонент виконаний з фольгованим покриттям. 3. Універсальна теплоізоляційна система за п. 1, яка відрізняється тим, що до складу універсальної теплоізоляційної системи додатково введена кисть, армуючий алюмінієвий скотч, оцинкований дріт діаметром від 0, 3 до 1 мм, ґрунт ПФ або ГФ. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
