Пристрій для запобігання ушкодженням, спричиненим ненавмисним уколюванням голкою (варіанти)

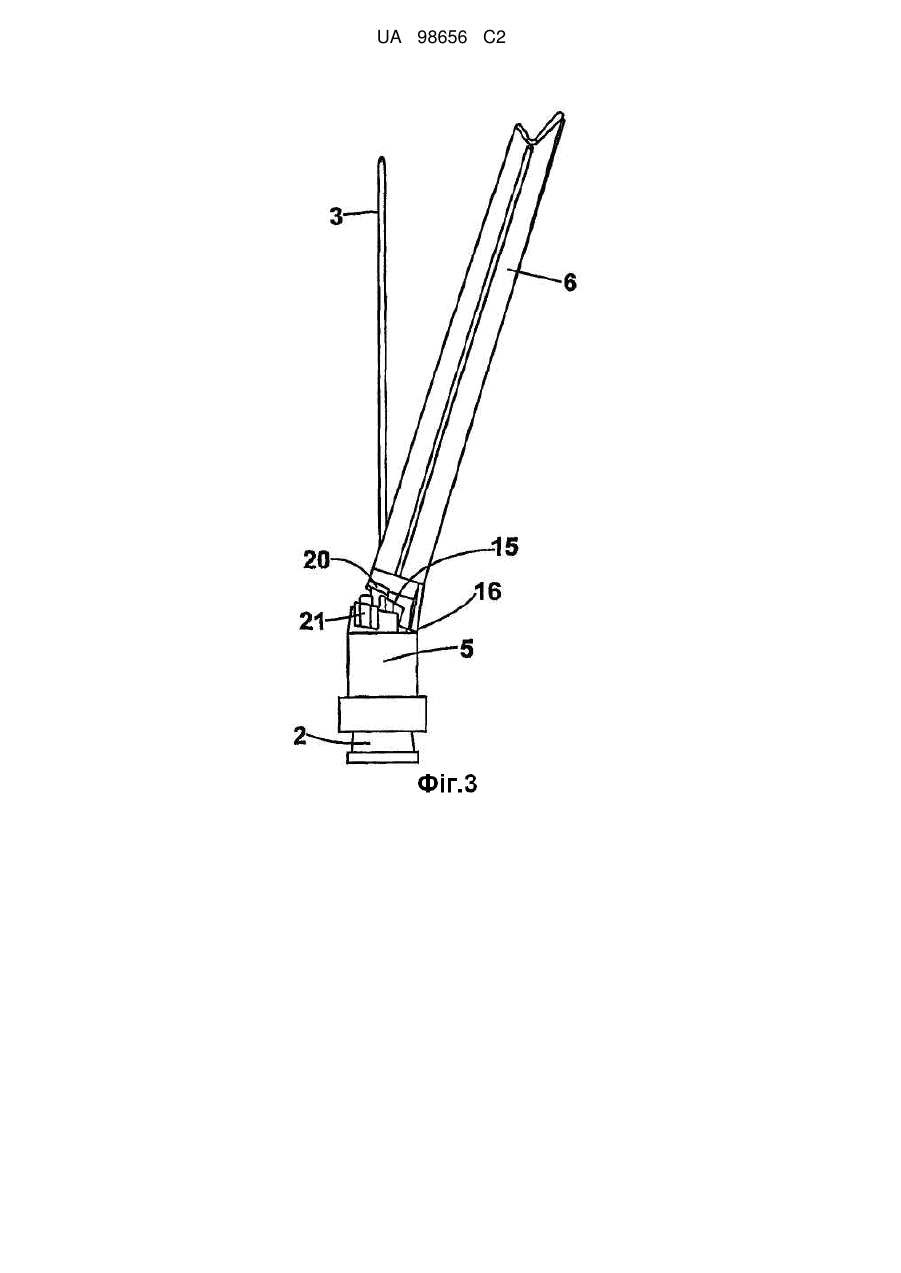

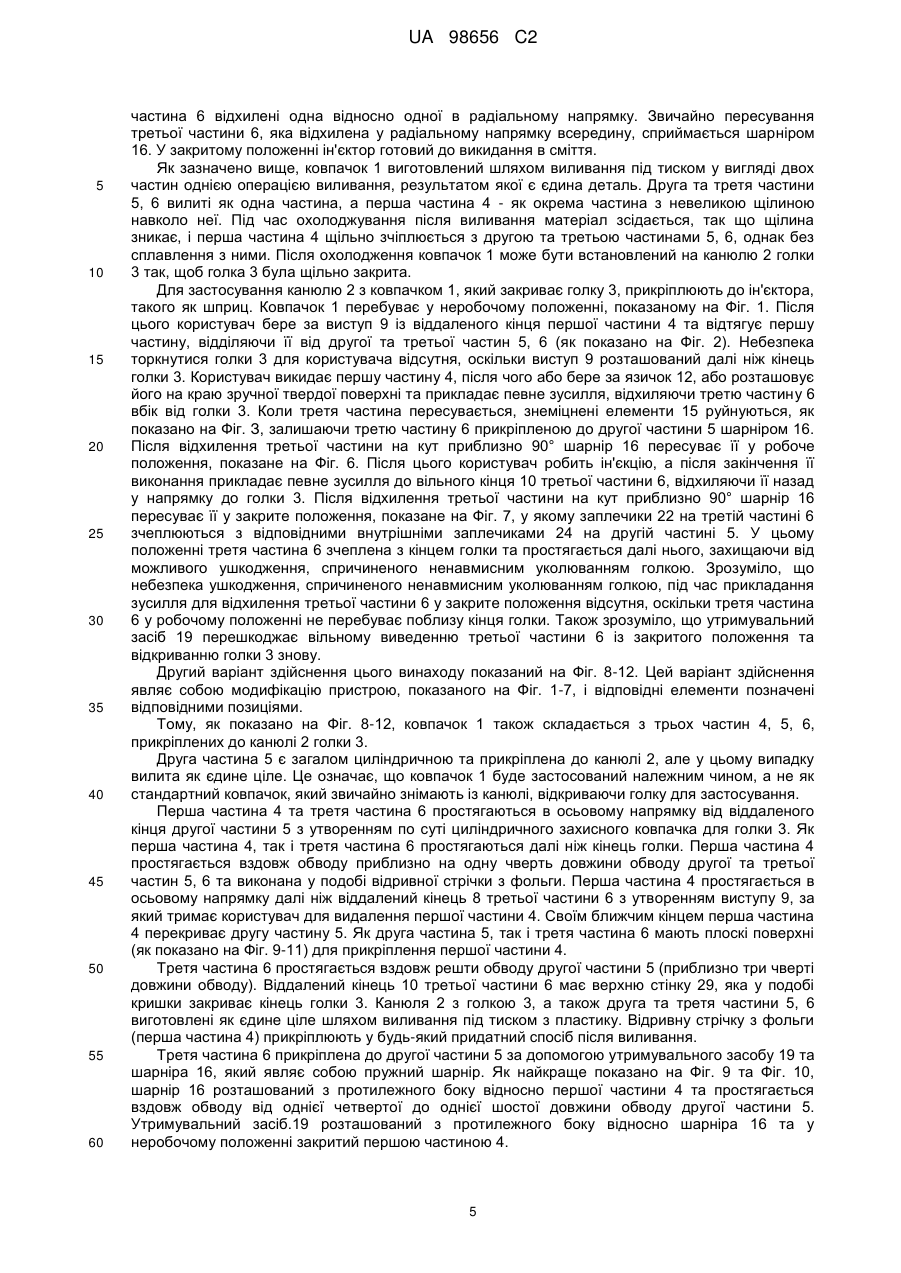

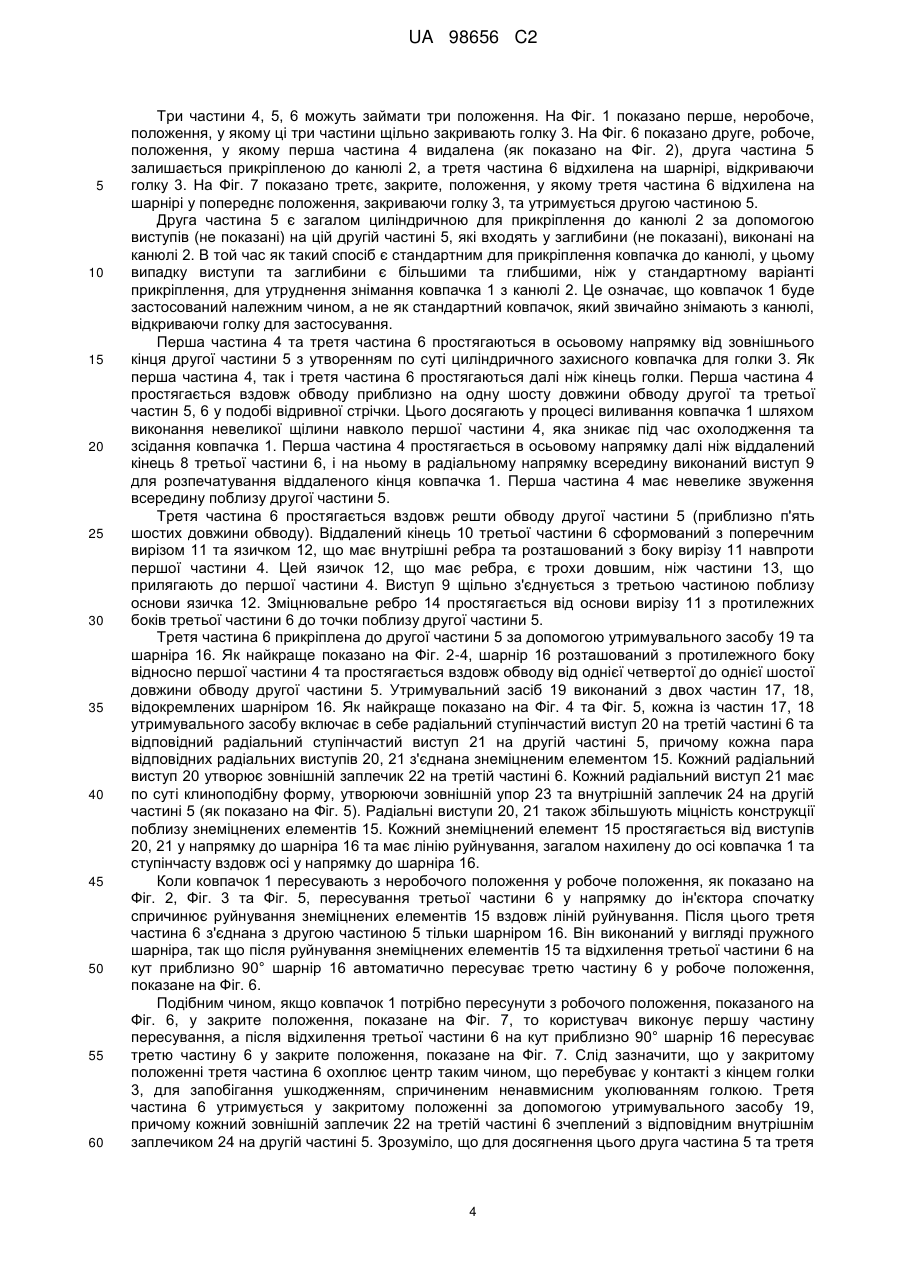

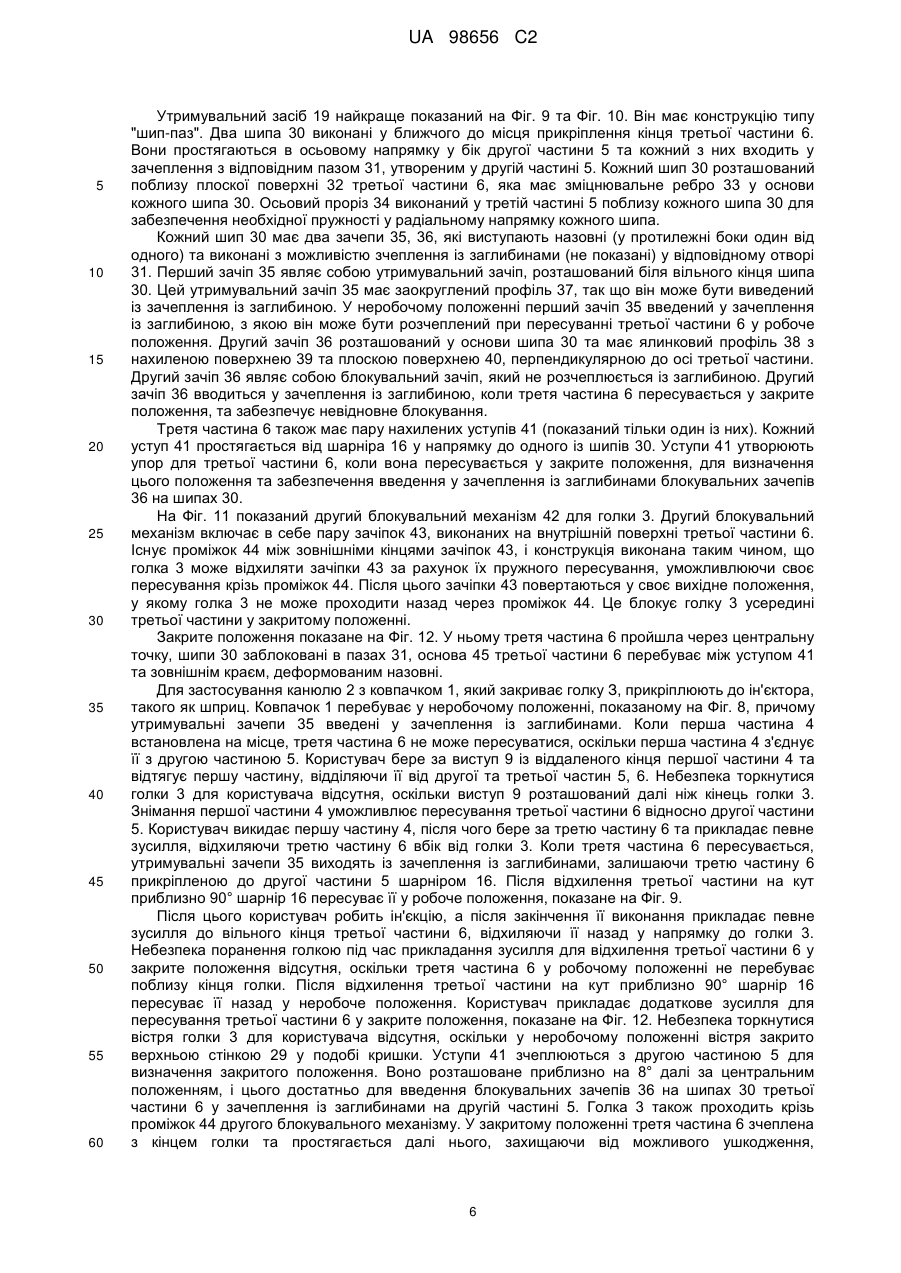

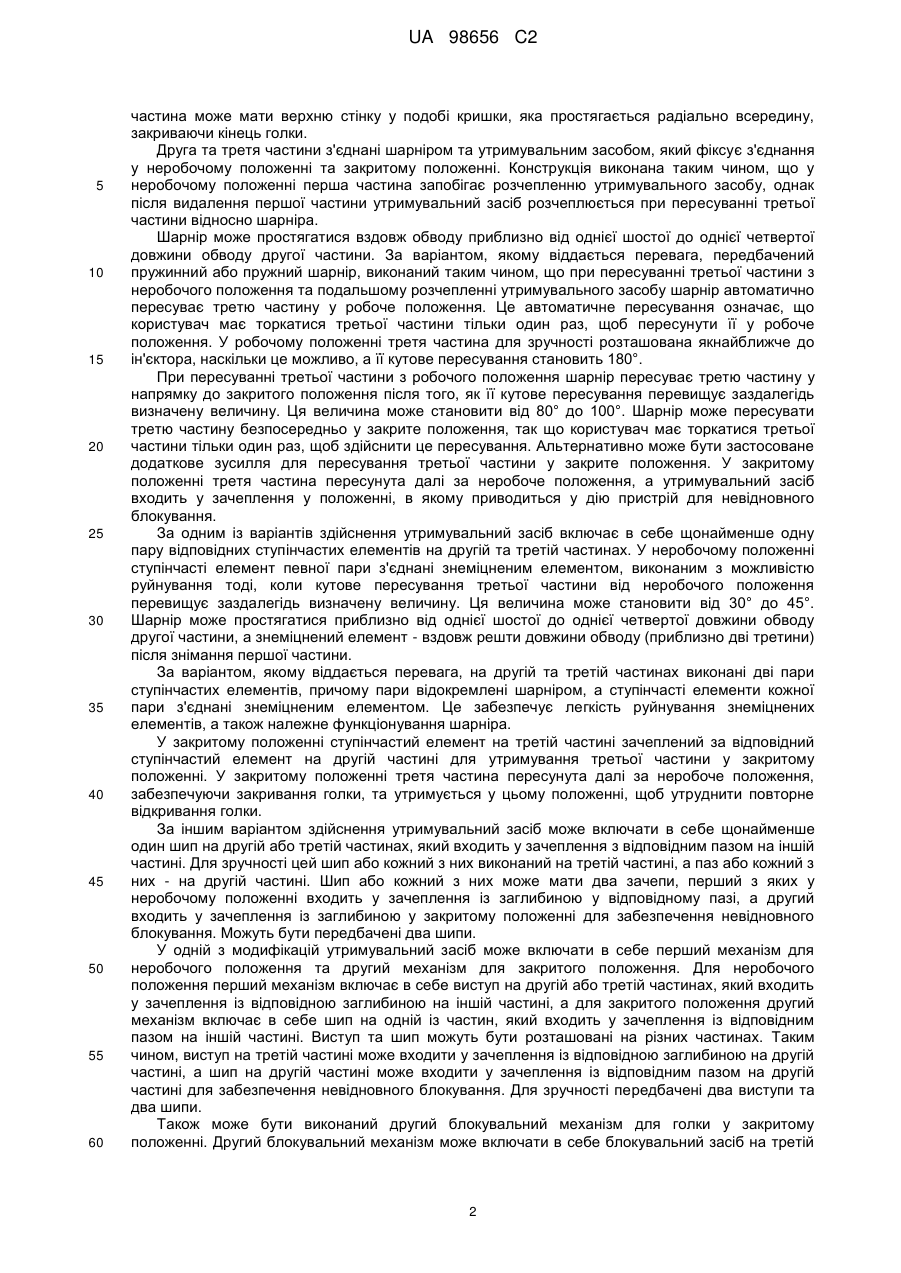

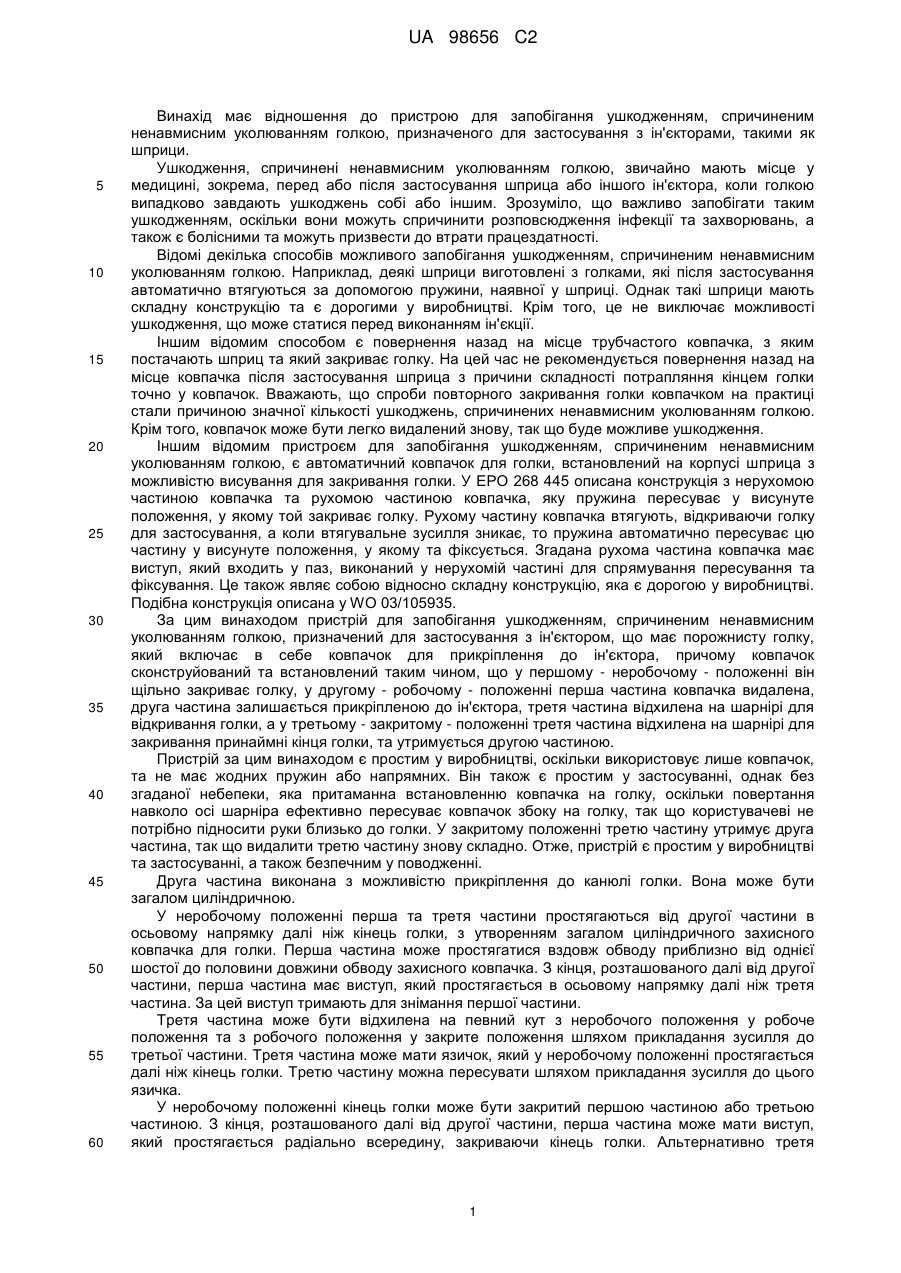

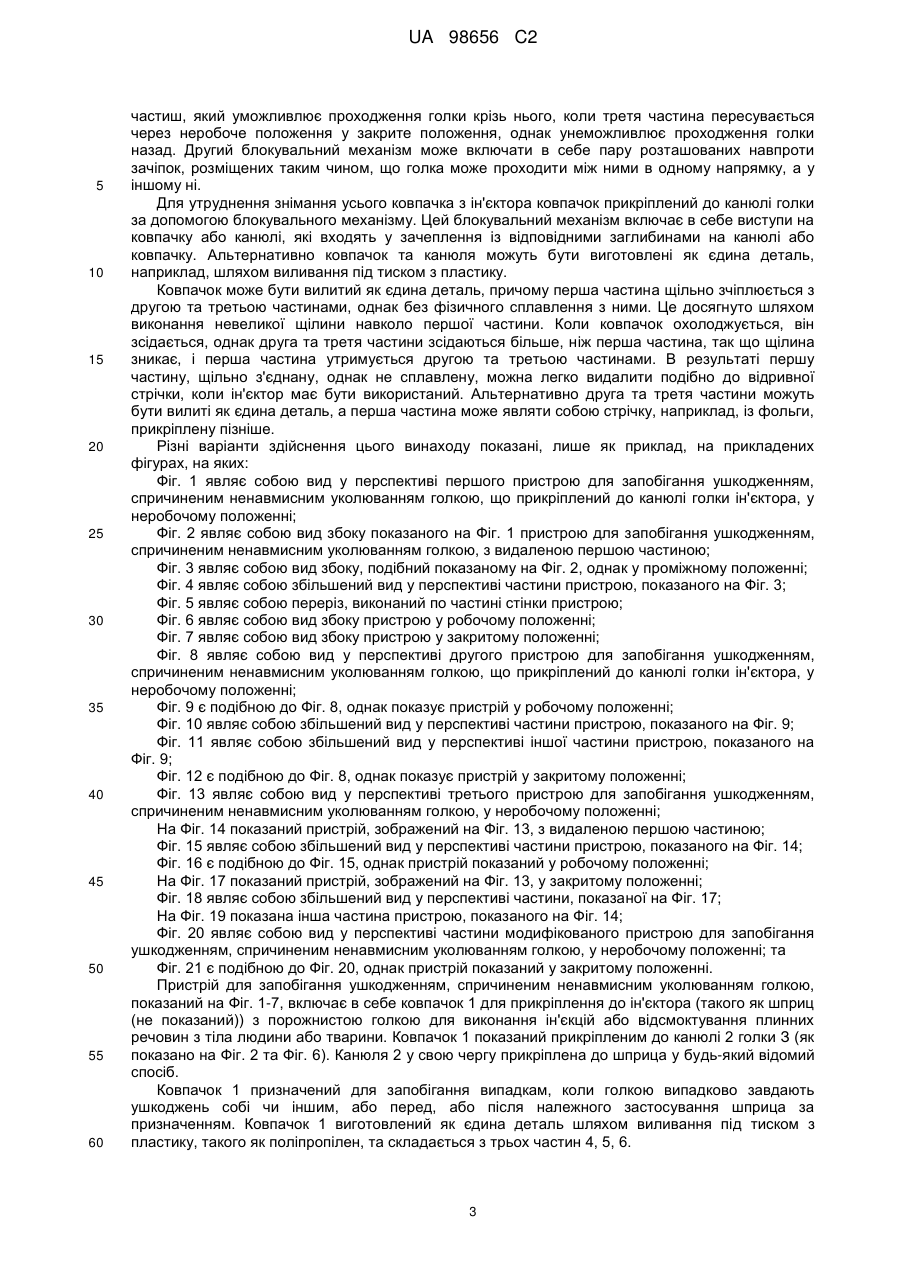

Реферат: Пристрій для запобігання ушкодженням, спричиненим ненавмисним уколюванням голкою, призначений для застосування з ін'єктором, що має порожнисту голку (3), який включає в себе ковпачок (1) для прикріплення до ін'єктора. Ковпачок (1) має три положення. У першому неробочому - положенні ковпачок (1) щільно закриває голку (3). У другому - робочому положенні перша частина (4) ковпачка (1) видалена, друга частина (5) залишається прикріпленою до ін'єктора, а третя частина (6) відхилена на шарнірі (16) для відкривання голки. У третьому - закритому - положенні третя частина (6) відхилена на шарнірі (16) для закривання принаймні кінця голки (3) та утримується на місці утримувальним засобом (19), що діє між другою частиною (5) та третьою частиною (6). Пристрій простий у виробництві та застосуванні. UA 98656 C2 (12) UA 98656 C2 UA 98656 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід має відношення до пристрою для запобігання ушкодженням, спричиненим ненавмисним уколюванням голкою, призначеного для застосування з ін'єкторами, такими як шприци. Ушкодження, спричинені ненавмисним уколюванням голкою, звичайно мають місце у медицині, зокрема, перед або після застосування шприца або іншого ін'єктора, коли голкою випадково завдають ушкоджень собі або іншим. Зрозуміло, що важливо запобігати таким ушкодженням, оскільки вони можуть спричинити розповсюдження інфекції та захворювань, а також є болісними та можуть призвести до втрати працездатності. Відомі декілька способів можливого запобігання ушкодженням, спричиненим ненавмисним уколюванням голкою. Наприклад, деякі шприци виготовлені з голками, які після застосування автоматично втягуються за допомогою пружини, наявної у шприці. Однак такі шприци мають складну конструкцію та є дорогими у виробництві. Крім того, це не виключає можливості ушкодження, що може статися перед виконанням ін'єкції. Іншим відомим способом є повернення назад на місце трубчастого ковпачка, з яким постачають шприц та який закриває голку. На цей час не рекомендується повернення назад на місце ковпачка після застосування шприца з причини складності потрапляння кінцем голки точно у ковпачок. Вважають, що спроби повторного закривання голки ковпачком на практиці стали причиною значної кількості ушкоджень, спричинених ненавмисним уколюванням голкою. Крім того, ковпачок може бути легко видалений знову, так що буде можливе ушкодження. Іншим відомим пристроєм для запобігання ушкодженням, спричиненим ненавмисним уколюванням голкою, є автоматичний ковпачок для голки, встановлений на корпусі шприца з можливістю висування для закривання голки. У ЕРО 268 445 описана конструкція з нерухомою частиною ковпачка та рухомою частиною ковпачка, яку пружина пересуває у висунуте положення, у якому той закриває голку. Рухому частину ковпачка втягують, відкриваючи голку для застосування, а коли втягувальне зусилля зникає, то пружина автоматично пересуває цю частину у висунуте положення, у якому та фіксується. Згадана рухома частина ковпачка має виступ, який входить у паз, виконаний у нерухомій частині для спрямування пересування та фіксування. Це також являє собою відносно складну конструкцію, яка є дорогою у виробництві. Подібна конструкція описана у WO 03/105935. За цим винаходом пристрій для запобігання ушкодженням, спричиненим ненавмисним уколюванням голкою, призначений для застосування з ін'єктором, що має порожнисту голку, який включає в себе ковпачок для прикріплення до ін'єктора, причому ковпачок сконструйований та встановлений таким чином, що у першому - неробочому - положенні він щільно закриває голку, у другому - робочому - положенні перша частина ковпачка видалена, друга частина залишається прикріпленою до ін'єктора, третя частина відхилена на шарнірі для відкривання голки, а у третьому - закритому - положенні третя частина відхилена на шарнірі для закривання принаймні кінця голки, та утримується другою частиною. Пристрій за цим винаходом є простим у виробництві, оскільки використовує лише ковпачок, та не має жодних пружин або напрямних. Він також є простим у застосуванні, однак без згаданої небепеки, яка притаманна встановленню ковпачка на голку, оскільки повертання навколо осі шарніра ефективно пересуває ковпачок збоку на голку, так що користувачеві не потрібно підносити руки близько до голки. У закритому положенні третю частину утримує друга частина, так що видалити третю частину знову складно. Отже, пристрій є простим у виробництві та застосуванні, а також безпечним у поводженні. Друга частина виконана з можливістю прикріплення до канюлі голки. Вона може бути загалом циліндричною. У неробочому положенні перша та третя частини простягаються від другої частини в осьовому напрямку далі ніж кінець голки, з утворенням загалом циліндричного захисного ковпачка для голки. Перша частина може простягатися вздовж обводу приблизно від однієї шостої до половини довжини обводу захисного ковпачка. З кінця, розташованого далі від другої частини, перша частина має виступ, який простягається в осьовому напрямку далі ніж третя частина. За цей виступ тримають для знімання першої частини. Третя частина може бути відхилена на певний кут з неробочого положення у робоче положення та з робочого положення у закрите положення шляхом прикладання зусилля до третьої частини. Третя частина може мати язичок, який у неробочому положенні простягається далі ніж кінець голки. Третю частину можна пересувати шляхом прикладання зусилля до цього язичка. У неробочому положенні кінець голки може бути закритий першою частиною або третьою частиною. З кінця, розташованого далі від другої частини, перша частина може мати виступ, який простягається радіально всередину, закриваючи кінець голки. Альтернативно третя 1 UA 98656 C2 5 10 15 20 25 30 35 40 45 50 55 60 частина може мати верхню стінку у подобі кришки, яка простягається радіально всередину, закриваючи кінець голки. Друга та третя частини з'єднані шарніром та утримувальним засобом, який фіксує з'єднання у неробочому положенні та закритому положенні. Конструкція виконана таким чином, що у неробочому положенні перша частина запобігає розчепленню утримувального засобу, однак після видалення першої частини утримувальний засіб розчеплюється при пересуванні третьої частини відносно шарніра. Шарнір може простягатися вздовж обводу приблизно від однієї шостої до однієї четвертої довжини обводу другої частини. За варіантом, якому віддається перевага, передбачений пружинний або пружний шарнір, виконаний таким чином, що при пересуванні третьої частини з неробочого положення та подальшому розчепленні утримувального засобу шарнір автоматично пересуває третю частину у робоче положення. Це автоматичне пересування означає, що користувач має торкатися третьої частини тільки один раз, щоб пересунути її у робоче положення. У робочому положенні третя частина для зручності розташована якнайближче до ін'єктора, наскільки це можливо, а її кутове пересування становить 180°. При пересуванні третьої частини з робочого положення шарнір пересуває третю частину у напрямку до закритого положення після того, як її кутове пересування перевищує заздалегідь визначену величину. Ця величина може становити від 80° до 100°. Шарнір може пересувати третю частину безпосередньо у закрите положення, так що користувач має торкатися третьої частини тільки один раз, щоб здійснити це пересування. Альтернативно може бути застосоване додаткове зусилля для пересування третьої частини у закрите положення. У закритому положенні третя частина пересунута далі за неробоче положення, а утримувальний засіб входить у зачеплення у положенні, в якому приводиться у дію пристрій для невідновного блокування. За одним із варіантів здійснення утримувальний засіб включає в себе щонайменше одну пару відповідних ступінчастих елементів на другій та третій частинах. У неробочому положенні ступінчасті елемент певної пари з'єднані знеміцненим елементом, виконаним з можливістю руйнування тоді, коли кутове пересування третьої частини від неробочого положення перевищує заздалегідь визначену величину. Ця величина може становити від 30° до 45°. Шарнір може простягатися приблизно від однієї шостої до однієї четвертої довжини обводу другої частини, а знеміцнений елемент - вздовж решти довжини обводу (приблизно дві третини) після знімання першої частини. За варіантом, якому віддається перевага, на другій та третій частинах виконані дві пари ступінчастих елементів, причому пари відокремлені шарніром, а ступінчасті елементи кожної пари з'єднані знеміцненим елементом. Це забезпечує легкість руйнування знеміцнених елементів, а також належне функціонування шарніра. У закритому положенні ступінчастий елемент на третій частині зачеплений за відповідний ступінчастий елемент на другій частині для утримування третьої частини у закритому положенні. У закритому положенні третя частина пересунута далі за неробоче положення, забезпечуючи закривання голки, та утримується у цьому положенні, щоб утруднити повторне відкривання голки. За іншим варіантом здійснення утримувальний засіб може включати в себе щонайменше один шип на другій або третій частинах, який входить у зачеплення з відповідним пазом на іншій частині. Для зручності цей шип або кожний з них виконаний на третій частині, а паз або кожний з них - на другій частині. Шип або кожний з них може мати два зачепи, перший з яких у неробочому положенні входить у зачеплення із заглибиною у відповідному пазі, а другий входить у зачеплення із заглибиною у закритому положенні для забезпечення невідновного блокування. Можуть бути передбачені два шипи. У одній з модифікацій утримувальний засіб може включати в себе перший механізм для неробочого положення та другий механізм для закритого положення. Для неробочого положення перший механізм включає в себе виступ на другій або третій частинах, який входить у зачеплення із відповідною заглибиною на іншій частині, а для закритого положення другий механізм включає в себе шип на одній із частин, який входить у зачеплення із відповідним пазом на іншій частині. Виступ та шип можуть бути розташовані на різних частинах. Таким чином, виступ на третій частині може входити у зачеплення із відповідною заглибиною на другій частині, а шип на другій частині може входити у зачеплення із відповідним пазом на другій частині для забезпечення невідновного блокування. Для зручності передбачені два виступи та два шипи. Також може бути виконаний другий блокувальний механізм для голки у закритому положенні. Другий блокувальний механізм може включати в себе блокувальний засіб на третій 2 UA 98656 C2 5 10 15 20 25 30 35 40 45 50 55 60 частиш, який уможливлює проходження голки крізь нього, коли третя частина пересувається через неробоче положення у закрите положення, однак унеможливлює проходження голки назад. Другий блокувальний механізм може включати в себе пару розташованих навпроти зачіпок, розміщених таким чином, що голка може проходити між ними в одному напрямку, а у іншому ні. Для утруднення знімання усього ковпачка з ін'єктора ковпачок прикріплений до канюлі голки за допомогою блокувального механізму. Цей блокувальний механізм включає в себе виступи на ковпачку або канюлі, які входять у зачеплення із відповідними заглибинами на канюлі або ковпачку. Альтернативно ковпачок та канюля можуть бути виготовлені як єдина деталь, наприклад, шляхом виливання під тиском з пластику. Ковпачок може бути вилитий як єдина деталь, причому перша частина щільно зчіплюється з другою та третьою частинами, однак без фізичного сплавлення з ними. Це досягнуто шляхом виконання невеликої щілини навколо першої частини. Коли ковпачок охолоджується, він зсідається, однак друга та третя частини зсідаються більше, ніж перша частина, так що щілина зникає, і перша частина утримується другою та третьою частинами. В результаті першу частину, щільно з'єднану, однак не сплавлену, можна легко видалити подібно до відривної стрічки, коли ін'єктор має бути використаний. Альтернативно друга та третя частини можуть бути вилиті як єдина деталь, а перша частина може являти собою стрічку, наприклад, із фольги, прикріплену пізніше. Різні варіанти здійснення цього винаходу показані, лише як приклад, на прикладених фігурах, на яких: Фіг. 1 являє собою вид у перспективі першого пристрою для запобігання ушкодженням, спричиненим ненавмисним уколюванням голкою, що прикріплений до канюлі голки ін'єктора, у неробочому положенні; Фіг. 2 являє собою вид збоку показаного на Фіг. 1 пристрою для запобігання ушкодженням, спричиненим ненавмисним уколюванням голкою, з видаленою першою частиною; Фіг. 3 являє собою вид збоку, подібний показаному на Фіг. 2, однак у проміжному положенні; Фіг. 4 являє собою збільшений вид у перспективі частини пристрою, показаного на Фіг. 3; Фіг. 5 являє собою переріз, виконаний по частині стінки пристрою; Фіг. 6 являє собою вид збоку пристрою у робочому положенні; Фіг. 7 являє собою вид збоку пристрою у закритому положенні; Фіг. 8 являє собою вид у перспективі другого пристрою для запобігання ушкодженням, спричиненим ненавмисним уколюванням голкою, що прикріплений до канюлі голки ін'єктора, у неробочому положенні; Фіг. 9 є подібною до Фіг. 8, однак показує пристрій у робочому положенні; Фіг. 10 являє собою збільшений вид у перспективі частини пристрою, показаного на Фіг. 9; Фіг. 11 являє собою збільшений вид у перспективі іншої частини пристрою, показаного на Фіг. 9; Фіг. 12 є подібною до Фіг. 8, однак показує пристрій у закритому положенні; Фіг. 13 являє собою вид у перспективі третього пристрою для запобігання ушкодженням, спричиненим ненавмисним уколюванням голкою, у неробочому положенні; На Фіг. 14 показаний пристрій, зображений на Фіг. 13, з видаленою першою частиною; Фіг. 15 являє собою збільшений вид у перспективі частини пристрою, показаного на Фіг. 14; Фіг. 16 є подібною до Фіг. 15, однак пристрій показаний у робочому положенні; На Фіг. 17 показаний пристрій, зображений на Фіг. 13, у закритому положенні; Фіг. 18 являє собою збільшений вид у перспективі частини, показаної на Фіг. 17; На Фіг. 19 показана інша частина пристрою, показаного на Фіг. 14; Фіг. 20 являє собою вид у перспективі частини модифікованого пристрою для запобігання ушкодженням, спричиненим ненавмисним уколюванням голкою, у неробочому положенні; та Фіг. 21 є подібною до Фіг. 20, однак пристрій показаний у закритому положенні. Пристрій для запобігання ушкодженням, спричиненим ненавмисним уколюванням голкою, показаний на Фіг. 1-7, включає в себе ковпачок 1 для прикріплення до ін'єктора (такого як шприц (не показаний)) з порожнистою голкою для виконання ін'єкцій або відсмоктування плинних речовин з тіла людини або тварини. Ковпачок 1 показаний прикріпленим до канюлі 2 голки З (як показано на Фіг. 2 та Фіг. 6). Канюля 2 у свою чергу прикріплена до шприца у будь-який відомий спосіб. Ковпачок 1 призначений для запобігання випадкам, коли голкою випадково завдають ушкоджень собі чи іншим, або перед, або після належного застосування шприца за призначенням. Ковпачок 1 виготовлений як єдина деталь шляхом виливання під тиском з пластику, такого як поліпропілен, та складається з трьох частин 4, 5, 6. 3 UA 98656 C2 5 10 15 20 25 30 35 40 45 50 55 60 Три частини 4, 5, 6 можуть займати три положення. На Фіг. 1 показано перше, неробоче, положення, у якому ці три частини щільно закривають голку 3. На Фіг. 6 показано друге, робоче, положення, у якому перша частина 4 видалена (як показано на Фіг. 2), друга частина 5 залишається прикріпленою до канюлі 2, а третя частина 6 відхилена на шарнірі, відкриваючи голку 3. На Фіг. 7 показано третє, закрите, положення, у якому третя частина 6 відхилена на шарнірі у попереднє положення, закриваючи голку 3, та утримується другою частиною 5. Друга частина 5 є загалом циліндричною для прикріплення до канюлі 2 за допомогою виступів (не показані) на цій другій частині 5, які входять у заглибини (не показані), виконані на канюлі 2. В той час як такий спосіб є стандартним для прикріплення ковпачка до канюлі, у цьому випадку виступи та заглибини є більшими та глибшими, ніж у стандартному варіанті прикріплення, для утруднення знімання ковпачка 1 з канюлі 2. Це означає, що ковпачок 1 буде застосований належним чином, а не як стандартний ковпачок, який звичайно знімають з канюлі, відкриваючи голку для застосування. Перша частина 4 та третя частина 6 простягаються в осьовому напрямку від зовнішнього кінця другої частини 5 з утворенням по суті циліндричного захисного ковпачка для голки 3. Як перша частина 4, так і третя частина 6 простягаються далі ніж кінець голки. Перша частина 4 простягається вздовж обводу приблизно на одну шосту довжини обводу другої та третьої частин 5, 6 у подобі відривної стрічки. Цього досягають у процесі виливання ковпачка 1 шляхом виконання невеликої щілини навколо першої частини 4, яка зникає під час охолодження та зсідання ковпачка 1. Перша частина 4 простягається в осьовому напрямку далі ніж віддалений кінець 8 третьої частини 6, і на ньому в радіальному напрямку всередину виконаний виступ 9 для розпечатування віддаленого кінця ковпачка 1. Перша частина 4 має невелике звуження всередину поблизу другої частини 5. Третя частина 6 простягається вздовж решти обводу другої частини 5 (приблизно п'ять шостих довжини обводу). Віддалений кінець 10 третьої частини 6 сформований з поперечним вирізом 11 та язичком 12, що має внутрішні ребра та розташований з боку вирізу 11 навпроти першої частини 4. Цей язичок 12, що має ребра, є трохи довшим, ніж частини 13, що прилягають до першої частини 4. Виступ 9 щільно з'єднується з третьою частиною поблизу основи язичка 12. Зміцнювальне ребро 14 простягається від основи вирізу 11 з протилежних боків третьої частини 6 до точки поблизу другої частини 5. Третя частина 6 прикріплена до другої частини 5 за допомогою утримувального засобу 19 та шарніра 16. Як найкраще показано на Фіг. 2-4, шарнір 16 розташований з протилежного боку відносно першої частини 4 та простягається вздовж обводу від однієї четвертої до однієї шостої довжини обводу другої частини 5. Утримувальний засіб 19 виконаний з двох частин 17, 18, відокремлених шарніром 16. Як найкраще показано на Фіг. 4 та Фіг. 5, кожна із частин 17, 18 утримувального засобу включає в себе радіальний ступінчастий виступ 20 на третій частині 6 та відповідний радіальний ступінчастий виступ 21 на другій частині 5, причому кожна пара відповідних радіальних виступів 20, 21 з'єднана знеміцненим елементом 15. Кожний радіальний виступ 20 утворює зовнішній заплечик 22 на третій частині 6. Кожний радіальний виступ 21 має по суті клиноподібну форму, утворюючи зовнішній упор 23 та внутрішній заплечик 24 на другій частині 5 (як показано на Фіг. 5). Радіальні виступи 20, 21 також збільшують міцність конструкції поблизу знеміцнених елементів 15. Кожний знеміцнений елемент 15 простягається від виступів 20, 21 у напрямку до шарніра 16 та має лінію руйнування, загалом нахилену до осі ковпачка 1 та ступінчасту вздовж осі у напрямку до шарніра 16. Коли ковпачок 1 пересувають з неробочого положення у робоче положення, як показано на Фіг. 2, Фіг. 3 та Фіг. 5, пересування третьої частини 6 у напрямку до ін'єктора спочатку спричинює руйнування знеміцнених елементів 15 вздовж ліній руйнування. Після цього третя частина 6 з'єднана з другою частиною 5 тільки шарніром 16. Він виконаний у вигляді пружного шарніра, так що після руйнування знеміцнених елементів 15 та відхилення третьої частини 6 на кут приблизно 90° шарнір 16 автоматично пересуває третю частину 6 у робоче положення, показане на Фіг. 6. Подібним чином, якщо ковпачок 1 потрібно пересунути з робочого положення, показаного на Фіг. 6, у закрите положення, показане на Фіг. 7, то користувач виконує першу частину пересування, а після відхилення третьої частини 6 на кут приблизно 90° шарнір 16 пересуває третю частину 6 у закрите положення, показане на Фіг. 7. Слід зазначити, що у закритому положенні третя частина 6 охоплює центр таким чином, що перебуває у контакті з кінцем голки 3, для запобігання ушкодженням, спричиненим ненавмисним уколюванням голкою. Третя частина 6 утримується у закритому положенні за допомогою утримувального засобу 19, причому кожний зовнішній заплечик 22 на третій частині 6 зчеплений з відповідним внутрішнім заплечиком 24 на другій частині 5. Зрозуміло, що для досягнення цього друга частина 5 та третя 4 UA 98656 C2 5 10 15 20 25 30 35 40 45 50 55 60 частина 6 відхилені одна відносно одної в радіальному напрямку. Звичайно пересування третьої частини 6, яка відхилена у радіальному напрямку всередину, сприймається шарніром 16. У закритому положенні ін'єктор готовий до викидання в сміття. Як зазначено вище, ковпачок 1 виготовлений шляхом виливання під тиском у вигляді двох частин однією операцією виливання, результатом якої є єдина деталь. Друга та третя частини 5, 6 вилиті як одна частина, а перша частина 4 - як окрема частина з невеликою щілиною навколо неї. Під час охолоджування після виливання матеріал зсідається, так що щілина зникає, і перша частина 4 щільно зчіплюється з другою та третьою частинами 5, 6, однак без сплавлення з ними. Після охолодження ковпачок 1 може бути встановлений на канюлю 2 голки 3 так, щоб голка 3 була щільно закрита. Для застосування канюлю 2 з ковпачком 1, який закриває голку 3, прикріплюють до ін'єктора, такого як шприц. Ковпачок 1 перебуває у неробочому положенні, показаному на Фіг. 1. Після цього користувач бере за виступ 9 із віддаленого кінця першої частини 4 та відтягує першу частину, відділяючи її від другої та третьої частин 5, 6 (як показано на Фіг. 2). Небезпека торкнутися голки 3 для користувача відсутня, оскільки виступ 9 розташований далі ніж кінець голки 3. Користувач викидає першу частину 4, після чого або бере за язичок 12, або розташовує його на краю зручної твердої поверхні та прикладає певне зусилля, відхиляючи третю частину 6 вбік від голки 3. Коли третя частина пересувається, знеміцнені елементи 15 руйнуються, як показано на Фіг. З, залишаючи третю частину 6 прикріпленою до другої частини 5 шарніром 16. Після відхилення третьої частини на кут приблизно 90° шарнір 16 пересуває її у робоче положення, показане на Фіг. 6. Після цього користувач робить ін'єкцію, а після закінчення її виконання прикладає певне зусилля до вільного кінця 10 третьої частини 6, відхиляючи її назад у напрямку до голки 3. Після відхилення третьої частини на кут приблизно 90° шарнір 16 пересуває її у закрите положення, показане на Фіг. 7, у якому заплечики 22 на третій частині 6 зчеплюються з відповідними внутрішніми заплечиками 24 на другій частині 5. У цьому положенні третя частина 6 зчеплена з кінцем голки та простягається далі нього, захищаючи від можливого ушкодження, спричиненого ненавмисним уколюванням голкою. Зрозуміло, що небезпека ушкодження, спричиненого ненавмисним уколюванням голкою, під час прикладання зусилля для відхилення третьої частини 6 у закрите положення відсутня, оскільки третя частина 6 у робочому положенні не перебуває поблизу кінця голки. Також зрозуміло, що утримувальний засіб 19 перешкоджає вільному виведенню третьої частини 6 із закритого положення та відкриванню голки 3 знову. Другий варіант здійснення цього винаходу показаний на Фіг. 8-12. Цей варіант здійснення являє собою модифікацію пристрою, показаного на Фіг. 1-7, і відповідні елементи позначені відповідними позиціями. Тому, як показано на Фіг. 8-12, ковпачок 1 також складається з трьох частин 4, 5, 6, прикріплених до канюлі 2 голки 3. Друга частина 5 є загалом циліндричною та прикріплена до канюлі 2, але у цьому випадку вилита як єдине ціле. Це означає, що ковпачок 1 буде застосований належним чином, а не як стандартний ковпачок, який звичайно знімають із канюлі, відкриваючи голку для застосування. Перша частина 4 та третя частина 6 простягаються в осьовому напрямку від віддаленого кінця другої частини 5 з утворенням по суті циліндричного захисного ковпачка для голки 3. Як перша частина 4, так і третя частина 6 простягаються далі ніж кінець голки. Перша частина 4 простягається вздовж обводу приблизно на одну чверть довжини обводу другої та третьої частин 5, 6 та виконана у подобі відривної стрічки з фольги. Перша частина 4 простягається в осьовому напрямку далі ніж віддалений кінець 8 третьої частини 6 з утворенням виступу 9, за який тримає користувач для видалення першої частини 4. Своїм ближчим кінцем перша частина 4 перекриває другу частину 5. Як друга частина 5, так і третя частина 6 мають плоскі поверхні (як показано на Фіг. 9-11) для прикріплення першої частини 4. Третя частина 6 простягається вздовж решти обводу другої частини 5 (приблизно три чверті довжини обводу). Віддалений кінець 10 третьої частини 6 має верхню стінку 29, яка у подобі кришки закриває кінець голки 3. Канюля 2 з голкою 3, а також друга та третя частини 5, 6 виготовлені як єдине ціле шляхом виливання під тиском з пластику. Відривну стрічку з фольги (перша частина 4) прикріплюють у будь-який придатний спосіб після виливання. Третя частина 6 прикріплена до другої частини 5 за допомогою утримувального засобу 19 та шарніра 16, який являє собою пружний шарнір. Як найкраще показано на Фіг. 9 та Фіг. 10, шарнір 16 розташований з протилежного боку відносно першої частини 4 та простягається вздовж обводу від однієї четвертої до однієї шостої довжини обводу другої частини 5. Утримувальний засіб.19 розташований з протилежного боку відносно шарніра 16 та у неробочому положенні закритий першою частиною 4. 5 UA 98656 C2 5 10 15 20 25 30 35 40 45 50 55 60 Утримувальний засіб 19 найкраще показаний на Фіг. 9 та Фіг. 10. Він має конструкцію типу "шип-паз". Два шипа 30 виконані у ближчого до місця прикріплення кінця третьої частини 6. Вони простягаються в осьовому напрямку у бік другої частини 5 та кожний з них входить у зачеплення з відповідним пазом 31, утвореним у другій частині 5. Кожний шип 30 розташований поблизу плоскої поверхні 32 третьої частини 6, яка має зміцнювальне ребро 33 у основи кожного шипа 30. Осьовий проріз 34 виконаний у третій частині 5 поблизу кожного шипа 30 для забезпечення необхідної пружності у радіальному напрямку кожного шипа. Кожний шип 30 має два зачепи 35, 36, які виступають назовні (у протилежні боки один від одного) та виконані з можливістю зчеплення із заглибинами (не показані) у відповідному отворі 31. Перший зачіп 35 являє собою утримувальний зачіп, розташований біля вільного кінця шипа 30. Цей утримувальний зачіп 35 має заокруглений профіль 37, так що він може бути виведений із зачеплення із заглибиною. У неробочому положенні перший зачіп 35 введений у зачеплення із заглибиною, з якою він може бути розчеплений при пересуванні третьої частини 6 у робоче положення. Другий зачіп 36 розташований у основи шипа 30 та має ялинковий профіль 38 з нахиленою поверхнею 39 та плоскою поверхнею 40, перпендикулярною до осі третьої частини. Другий зачіп 36 являє собою блокувальний зачіп, який не розчеплюється із заглибиною. Другий зачіп 36 вводиться у зачеплення із заглибиною, коли третя частина 6 пересувається у закрите положення, та забезпечує невідновне блокування. Третя частина 6 також має пару нахилених уступів 41 (показаний тільки один із них). Кожний уступ 41 простягається від шарніра 16 у напрямку до одного із шипів 30. Уступи 41 утворюють упор для третьої частини 6, коли вона пересувається у закрите положення, для визначення цього положення та забезпечення введення у зачеплення із заглибинами блокувальних зачепів 36 на шипах 30. На Фіг. 11 показаний другий блокувальний механізм 42 для голки 3. Другий блокувальний механізм включає в себе пару зачіпок 43, виконаних на внутрішній поверхні третьої частини 6. Існує проміжок 44 між зовнішніми кінцями зачіпок 43, і конструкція виконана таким чином, що голка 3 може відхиляти зачіпки 43 за рахунок їх пружного пересування, уможливлюючи своє пересування крізь проміжок 44. Після цього зачіпки 43 повертаються у своє вихідне положення, у якому голка 3 не може проходити назад через проміжок 44. Це блокує голку 3 усередині третьої частини у закритому положенні. Закрите положення показане на Фіг. 12. У ньому третя частина 6 пройшла через центральну точку, шипи 30 заблоковані в пазах 31, основа 45 третьої частини 6 перебуває між уступом 41 та зовнішнім краєм, деформованим назовні. Для застосування канюлю 2 з ковпачком 1, який закриває голку З, прикріплюють до ін'єктора, такого як шприц. Ковпачок 1 перебуває у неробочому положенні, показаному на Фіг. 8, причому утримувальні зачепи 35 введені у зачеплення із заглибинами. Коли перша частина 4 встановлена на місце, третя частина 6 не може пересуватися, оскільки перша частина 4 з'єднує її з другою частиною 5. Користувач бере за виступ 9 із віддаленого кінця першої частини 4 та відтягує першу частину, відділяючи її від другої та третьої частин 5, 6. Небезпека торкнутися голки 3 для користувача відсутня, оскільки виступ 9 розташований далі ніж кінець голки 3. Знімання першої частини 4 уможливлює пересування третьої частини 6 відносно другої частини 5. Користувач викидає першу частину 4, після чого бере за третю частину 6 та прикладає певне зусилля, відхиляючи третю частину 6 вбік від голки 3. Коли третя частина 6 пересувається, утримувальні зачепи 35 виходять із зачеплення із заглибинами, залишаючи третю частину 6 прикріпленою до другої частини 5 шарніром 16. Після відхилення третьої частини на кут приблизно 90° шарнір 16 пересуває її у робоче положення, показане на Фіг. 9. Після цього користувач робить ін'єкцію, а після закінчення її виконання прикладає певне зусилля до вільного кінця третьої частини 6, відхиляючи її назад у напрямку до голки 3. Небезпека поранення голкою під час прикладання зусилля для відхилення третьої частини 6 у закрите положення відсутня, оскільки третя частина 6 у робочому положенні не перебуває поблизу кінця голки. Після відхилення третьої частини на кут приблизно 90° шарнір 16 пересуває її назад у неробоче положення. Користувач прикладає додаткове зусилля для пересування третьої частини 6 у закрите положення, показане на Фіг. 12. Небезпека торкнутися вістря голки 3 для користувача відсутня, оскільки у неробочому положенні вістря закрито верхньою стінкою 29 у подобі кришки. Уступи 41 зчеплюються з другою частиною 5 для визначення закритого положення. Воно розташоване приблизно на 8° далі за центральним положенням, і цього достатньо для введення блокувальних зачепів 36 на шипах 30 третьої частини 6 у зачеплення із заглибинами на другій частині 5. Голка 3 також проходить крізь проміжок 44 другого блокувального механізму. У закритому положенні третя частина 6 зчеплена з кінцем голки та простягається далі нього, захищаючи від можливого ушкодження, 6 UA 98656 C2 5 10 15 20 25 30 35 40 45 50 55 спричиненого ненавмисним уколюванням голкою. Зрозуміло, що блокувальні зачепи 36 перешкоджають вільному виведенню третьої частини 6 із закритого положення та відкриванню голки 3 знову. Третій варіант здійснення цього винаходу показаний на Фіг. 13-19. Він являє собою модифікацію пристрою, показаного на Фіг. 8-12, і відповідні елементи позначені відповідними позиціями. Як і у варіанті здійснення цього винаходу, показаному на Фіг. 8-12, ковпачок 1 утворений з трьох частин 4, 5, 6, з яких друга та третя частини 5, 6 вилиті як єдине ціле з канюлею 2 голки 3. Перша частина 4 являє собою відривну стрічку з фольги. Канюля 2 показана прикріпленою до ін'єктора 100. У цьому варіанті здійснення друга частина 5 має прямокутний зовнішній профіль, а третя частина 6 має основу 50 відповідної форми для зчеплення з другою частиною 5. Усередині другої частини 5 розташована канюля 2 голки 3. Третя частина 6 має загалом U-подібну частину 51, яка простягається в осьовому напрямку з трьох боків основи 50 для утворення захисного ковпачка для голки 3, замкненого першою частиною 4. І перша частина 4 і третя частина 6 простягаються далі ніж кінець голки, причому третя частина 6 має скошений віддалений кінець 52. Перша частина 4 простягається в осьовому напрямку далі ніж віддалений кінець третьої частини 6, утворюючи виступ 9, за який тримає користувач для видалення першої частини 4. Своїм ближчим до місця прикріплення кінцем перша частина 4 перекриває четвертий, відкритий бік 53 основи 50 та відповідний відкритий бік 54 другої частини 5. Як друга частина 5, так і третя частина 6 мають плоскі поверхні, розташовані у одній площині у неробочому положенні та призначені для прикріплення першої частини 4. Перша частина 4 прикріплена до другої та третьої частин у будь-який придатний спосіб. Третя частина 6 прикріплена до другої частини 5 за допомогою утримувального засобу 19 та шарніра 16, який - як і у попередніх варіантах -являє собою пружний шарнір. Як найкраще показано на Фіг. 16, шарнір 16 виконаний на бічній поверхні 55 основи 50 навпроти відкритого боку 53. Інші дві бічні поверхні 56, 57 основи 50 перекривають відповідні бічні поверхні 58, 59 другої частини 5, а їх внутрішні поверхні щільно прилягають до зовнішніх поверхонь другої частини 6. Утримувальний засіб 19 найкраще показаний на Фіг. 15 та Фіг. 16. Він має модифіковану конструкцію типу "шип-паз". Два шипи 30 також простягаються від третьої частини 6 у напрямку до другої частини 5, однак входять всередину основи 50. Як і у попередньому варіанті здійснення, кожний шип має два зачепи 35, 36, однак вони обернені у напрямку до відкритого боку 53, а не у протилежні боки один від одного. У іншому форма та функція зачепів 35, 36 є такими самими, що й зачепів за попереднім варіантом здійснення. Кожний шип 30 має відповідне гніздо 31, виконане ззовні на відповідній бічній поверхні 58, 59 другої частини 5. У кожному гнізді 31 заглибина 60 у відкритого зовнішнього кінця визначена виступом 61. Дно 62 кожного гнізда 31 є замкненим та розташоване нижче виступу 61 для вміщення в закритому положенні шипа 30. Дно 62 кожного гнізда 31 утворює упор для третьої частини 6, коли вона пересувається у закрите положення для визначення такого положення, у якому блокувальний зачіп 36 заходить нижче виступу 61. Це положення показано на Фіг. 17 та Фіг. 18. На Фіг. 14 показаний утримувальний засіб 19 у неробочому положенні, у якому утримувальні зачепи 35 на шипах 30 входять у щільний контакт із відкритим кінцями гнізд 31. На Фіг. 15 показаний утримувальний засіб 19 із шипами 30 ззовні гнізд 31 поблизу них, а на Фіг. 16 показаний пристрій у робочому положенні. На Фіг. 19 показаний другий блокувальний механізм 42, у якому зачіпки 43, виконані на третій частині 6, подібні до показаних на Фіг. 11. Під час використання пристрій за варіантом виконання, показаним на Фіг. 13-19, функціонує у спосіб, дуже подібний до варіанта виконання, показаного на Фіг. 8-12. Єдина відмінність полягає у способі пересування у закрите положення. Як і у попередніх варіантах, зусилля, прикладене до третьої частини у робочому положенні (Фіг. 16), пересуває третю частину 6 у напрямку назад до голки 3, а після відхилення третьої частини 6 на кут приблизно 90° шарнір 16 пересуває її у неробоче положення (Фіг. 15). Після цього користувач прикладає додаткове зусилля для пересування третьої частини 6 у закрите положення, показане на Фіг. 17 та Фіг. 18, у якому вістря голки 3 захищене кінцем 52 третьої частини 6. Шипи 30 входять в гнізда 31, і пересування продовжується доти, доки вільні кінці шипів 30 не досягнуть ден 62 отворів. У цьому положенні блокувальні зачепи 36 заходять нижче виступів 61, блокуючи повторне пересування третьої частини 6 із закритого положення у напрямку відкривання голки 3. Голку 3 також блокує другий блокувальний механізм 42. 7 UA 98656 C2 5 10 15 20 25 30 35 40 45 50 55 На Фіг. 20 та Фіг. 21 показано модифікацію варіанта здійснення винаходу, зображеного на Фіг. 13-19. Ця модифікація стосується утримувального засобу 19. У цьому варіанті здійснення утримувальний засіб 19 має перший механізм 63 для неробочого положення та другий механізм 64 для закритого положення. Перший механізм 63 включає в себе зовнішнє ребро 65 трикутного профілю, яке сформоване на кожній з бічних поверхонь 58, 59 другої частини 5 та виконано з можливістю введення в зачеплення з відповідною заглибиною 66 у внутрішній поверхні кожної з бічних поверхонь 56, 57 основи 50. Кожне ребро 63 простягається тільки на частину ширини бічної поверхні 58 або 59. Зачеплення ребер 65 із заглибиною 66 утримує другу та третю частини 5, 6 на місці доти, доки не буде прикладене зусилля вручну до третьої частини 6, пересуваючи її у робоче положення. Другий механізм 64 забезпечує блокування у закритому положенні та має конструкцію типу "шип-паз". Два шипи 67, виконані на третій частині 6, простягаються у напрямку до другої частини 5 та розташовані по суті паралельно голці 3. Кожний шип 67 закінчується оберненим назовні зачепом 68. Кожний шип 67 виконаний з можливістю ковзання у осьовий паз 69, утворений усередині другої частини 5 з виходом на відкриту бічну поверхню 54. Кожний паз 69 має вхідне вікно 70, форма якого відповідає зачепові 68 на відповідному шипі 67. Друга частина 5 також має стопорні ребра (не показані), які простягаються зсередини по кожній бічній поверхні 58, 59 від відкритої бічної поверхні 54 у напрямку до шарніра 16. Під час пересування третьої частини 6 у закрите положення кожний шип 67 пересувається в осьовому напрямку всередину другої частини 5. Кожний зачіп 68 взаємодіє з відповідним стопорним ребром, яке пружно відхиляє його у напрямку до іншого зачепа 68, нахиляючи до голки 3. Під час дальшого осьового пересування кожний зачіп 68 пересувається через стопорне ребро та повертається за рахунок своєї пружності до положення, паралельного голці 3, і входить у відповідну щілину 70. Після цього зачепи 68 блокуються у щілинах 70, оскільки стопорні ребра мають конструкцію, що попереджує пересування зачепів 68 у зворотному напрямку. Таким чином стопорні ребра утворюють упор для третьої частини 6, коли вона пересувається у закрите положення для визначення цього положення та забезпечення виконання блокувальної функції другим механізмом 64. Для застосування канюлю 2 з ковпачком 1, який закриває голку 3, прикріплюють до ін'єктора, такого як шприц 100. Ковпачок 1 перебуває у неробочому положенні, показаному на Фіг. 20, причому стопорні ребра 65 входять у зачеплення із заглибинами 66. Коли перша частина 4 встановлена на місце, третя частина 6 не може пересуватися, оскільки перша частина 4 з'єднує її з другою частиною 5. Користувач бере за виступ 9 із віддаленого кінця першої частини 4 та відтягує першу частину, відділяючи її від другої та третьої частин 5, 6. Небезпека торкнутися голки 3 для користувача відсутня, оскільки виступ 9 розташований далі ніж кінець голки 3. Видалення першої частини 4 уможливлює пересування третьої частини 6 відносно другої частини 5. Користувач викидає першу частину 4, після чого бере за третю частину 6 та прикладає певне зусилля, відхиляючи третю частину 6 вбік від голки 3. Коли третя частина 6 пересувається, ребра 65 виходять із зачеплення із заглибинами 66, залишаючи третю частину 6 прикріпленою до другої частини 5 шарніром 16. Після відхилення третьої частини на кут приблизно 90° шарнір 16 пересуває її у робоче положення. Після цього користувач робить ін'єкцію, а після закінчення її виконання прикладає певне зусилля до вільного кінця третьої частини 6, відхиляючи її назад у напрямку до голки 3. Небезпека ушкодження, спричиненого ненавмисним уколюванням голкою, під час прикладання зусилля для відхилення третьої частини 6 у закрите положення відсутня, оскільки третя частина 6 у робочому положенні не перебуває поблизу кінця голки. Після відхилення третьої частини на кут приблизно 90° шарнір 16 пересуває її назад у неробоче положення. Користувач прикладає додаткове зусилля для пересування третьої частини 6 у закрите положення, показане на Фіг. 21. Небезпека торкнутися вістря голки 3 для користувача відсутня, оскільки у неробочому положенні вістря закрито кінцем 52 третьої частини 6. Ребра 65 потрапляють усередину, а потім виходять назовні із заглибин 66, після чого зачепи 68 пересуваються через стопорні ребра, які відхиляють їх за рахунок пружного пересування, а потім входять у зачеплення із блокувальними щілинами 70 для визначення закритого положення. Воно розташоване приблизно на 8° далі за центральним положенням. Голка 3 також проходить крізь проміжок 44 другого блокувального механізму. У закритому положенні третя частина 6 зчеплена з кінцем голки та простягається далі нього, захищаючи від можливого ушкодження, спричиненого ненавмисним уколюванням голкою. Зрозуміло, що блокувальний механізм 64 перешкоджає вільному виведенню третьої частини 6 із закритого положення та відкриванню голки 3 знову. 8 UA 98656 C2 Таким чином, в усіх варіантах здійснення ковпачок 1 являє собою пристрій для запобігання ушкодженням, спричиненим ненавмисним уколюванням голкою, простий у виробництві та застосуванні. 5 10 15 20 25 30 35 40 45 50 55 60 ФОРМУЛА ВИНАХОДУ 1. Пристрій для запобігання ушкодженням, спричиненим ненавмисним уколюванням голкою, призначений для застосування з ін'єктором, що має порожнисту голку (3), який включає в себе ковпачок (1) для прикріплення до ін'єктора, виконаний таким чином, що у першому неробочому - положенні він щільно закриває голку (3), у другому - робочому - положенні перша частина (4) ковпачка знімається, друга частина (5) залишається прикріпленою до ін'єктора і третя частина (6) відхиляється на шарнірі (16) для відкривання голки, а у третьому закритому - положенні третя частина (6) відхиляється на згаданому шарнірі (16) для закривання принаймні кінця голки та утримується другою частиною (5), при цьому друга та третя частини (5, 6) з'єднані згаданим шарніром (16) та утримувальним засобом (19), що задіюється у неробочому положенні та закритому положенні, який відрізняється тим, що утримувальний засіб (19) включає в себе щонайменше одну пару ступінчастих елементів (21, 20) на другій та третій частинах (5, 6), і в неробочому положенні ступінчасті елементи (21, 20) однієї пари з'єднані знеміцненим елементом (15), виконаним з можливістю руйнування тоді, коли кутове пересування третьої частини (6) з неробочого положення перевищує заздалегідь визначену величину. 2. Пристрій за п. 1, який відрізняється тим, що включає в себе дві пари ступінчастих елементів (21, 20), причому ці пари відокремлені згаданим шарніром (16) і ступінчасті елементи кожної пари з'єднані знеміцненим елементом (15). 3. Пристрій за п. 1 або 2, який відрізняється тим, що в закритому положенні кожний ступінчастий елемент (20), виконаний на третій частині (6), зачеплений за відповідний ступінчастий елемент (21), виконаний на другій частині (5), для утримування відповідної третьої частини (6) у закритому положенні. 4. Пристрій для запобігання ушкодженням, спричиненим ненавмисним уколюванням голкою, призначений для застосування з ін'єктором, що має порожнисту голку (3), який включає в себе ковпачок (1) для прикріплення до ін'єктора, виконаний таким чином, що у першому неробочому - положенні він щільно закриває голку (3), у другому - робочому - положенні перша частина (4) ковпачка знімається, друга частина (5) залишається прикріпленою до ін'єктора і третя частина (6) відхиляється на шарнірі (16) для відкривання голки, а у третьому - закритому положенні третя частина (6) відхиляється на згаданому шарнірі (16) для закривання принаймні кінця голки та утримується другою частиною (5), при цьому друга та третя частини (5, 6) з'єднані згаданим шарніром (16) та утримувальним засобом (19), що задіюється у неробочому положенні та закритому положенні, який відрізняється тим, що утримувальний засіб (19) включає в себе щонайменше один шип (30, 67) на другій або третій частинах (5, 6), який взаємодіє із відповідним пазом (31, 69) на іншій з цих двох частин, і кожний такий шип (30) має два зачепи (35, 36), перший (35) з яких взаємодіє із заглибиною у відповідному пазі (31) у неробочому положенні, а другий (36) взаємодіє із цією заглибиною у закритому положенні. 5. Пристрій за п. 4, який відрізняється тим, що кожний шип (30, 67) виконаний на третій частині (6), а кожний паз (31, 69) - на другій частині (5). 6. Пристрій для запобігання ушкодженням, спричиненим ненавмисним уколюванням голкою, призначений для застосування з ін'єктором, що має порожнисту голку (3), який включає в себе ковпачок (1) для прикріплення до ін'єктора, виконаний таким чином, що у першому неробочому - положенні він щільно закриває голку (3), у другому - робочому - положенні перша частина (4) ковпачка знімається, друга частина (5) залишається прикріпленою до ін'єктора і третя частина (6) відхиляється на шарнірі (16) для відкривання голки, а у третьому закритому - положенні третя частина (6) відхиляється на згаданому шарнірі (16) для закривання принаймні кінця голки та утримується другою частиною (5), при цьому друга та третя частини (5, 6) з'єднані згаданим шарніром (16) та утримувальним засобом (19), що задіюється у неробочому положенні та закритому положенні, який відрізняється тим, що утримувальний засіб (19) включає в себе перший механізм (63) для неробочого положення та другий механізм (64) для закритого положення, і перший механізм (63) включає в себе виступ (65) на другій або третій частині (5, 6), який взаємодіє із відповідною заглибиною (66) на іншій з цих частин (6, 5), а другий механізм (64) включає в себе шип (67) на одній із частин (5, 6), який взаємодіє із відповідним пазом (69) на іншій з цих частин (6, 5). 9 UA 98656 C2 5 10 15 20 25 30 35 40 45 50 7. Пристрій за п. 6, який відрізняється тим, що виступ (65) та шип (67) розташовані на різних частинах. 8. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що др уга частина ( 5) виконана з мож ливіс тю прикріплення до канюлі (2) голки (3). 9. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що у неробочому положенні перша та третя частини (4, 6) простягаються в осьовому напрямку від другої частини (5) далі, ніж кінець голки (3), з утворенням загалом циліндричного захисного ковпачка для голки. 10. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що перша частина (4) простягається вздовж обводу на довжину, що становить приблизно від однієї шостої до половини довжини обводу захисного ковпачка. 11. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що з кінця, розташованого далі від другої частини (5), перша частина (4) має виступ (9), який простягається в осьовому напрямку далі, ніж третя частина (6). 12. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що третя час тина ( 6) виконана з мож ливістю відх илення на певний к ут з неробочого положення у робоче положення та з робочого положення у за крите положення шляхом прикладання зусилля до третьої частини (6). 13. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що третя частина (6) має язичок (12), який у неробочому положенні простягається далі, ніж кінець голки. 14. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що шарнір (16) виконаний таким чином, що при пересуванні третьої частини (6) з неробочого положення та подальшому розчепленні утримувального засобу (19) шарнір (16) діє таким чином, що третя частина (6) автоматично пересувається у робоче положення. 15. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що в роб очом у положенні третя частина ( 6) розташована якнайближче до ін'єктора. 16. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що при пересуванні третьої частини (6) з робочого положення шарнір (16) діє таким чином, що третя частина (6) пересувається у напрямку до закритого положення після того, як її кутове пересування перевищує заздалегідь визначену величину. 17. Пристрій за п. 16, який відрізняється тим, що шарнір (16) пересуває третю частину (6) безпосередньо у закрите положення. 18. Пристрій за п. 16, який відрізняється тим, що для пересування третьої частини (6) у закрите положення прикладають зусилля вручну. 19. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що в закритому положенні третя частина (6) перебуває далі за неробоче положення, а утримувальний засіб (19) входить у взаємодію в положенні, в якому приводиться у дію пристрій невідновного блокування. 20. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що включає в себе другий блокувальний механізм (42) для голки у закритому положенні. 21. Пристрій за п. 20, який відрізняється тим, що другий блокувальний механізм (42) включає в себе утримувальний засіб на третій частині (6), який уможливлює проходження голки крізь нього, коли третя частина пересувається через неробоче положення у закрите положення, однак унеможливлює проходження голки назад. 22. Пристрій за п. 20 або п. 21, який відрізняється тим, що другий блокувальний механізм (42) включає в себе пару розташованих навпроти зачіпок (43). 23. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що ковпачок (1) прикріплений до канюлі (2) голки (3) за допомогою блокувального механізму. 24. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що ковпачок (1) та канюля (2) виготовлені як єдина деталь. 10 UA 98656 C2 11 UA 98656 C2 12 UA 98656 C2 13 UA 98656 C2 14 UA 98656 C2 15 UA 98656 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 16
