Спосіб спорудження вертикального шахтного стовбура й прохідницька машина

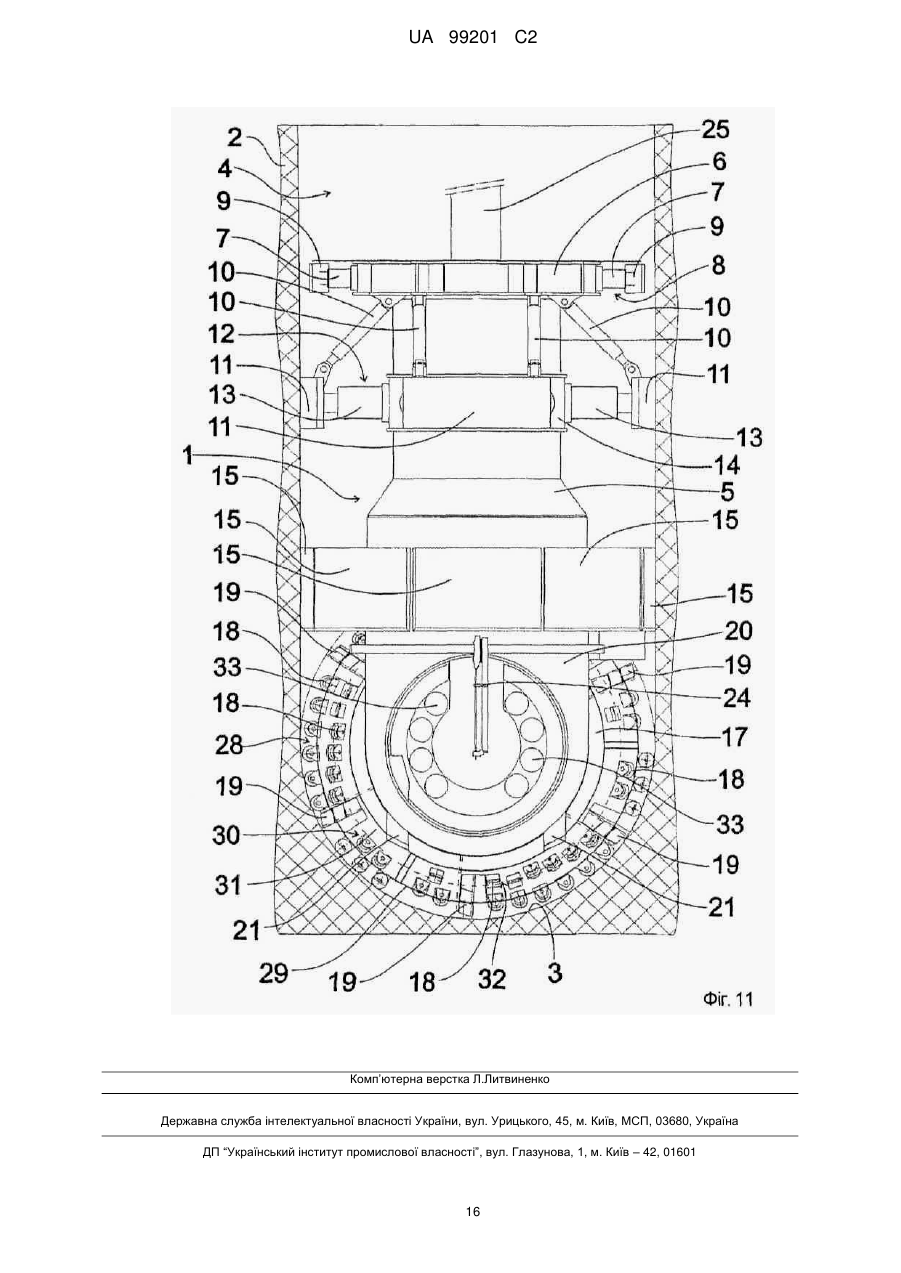

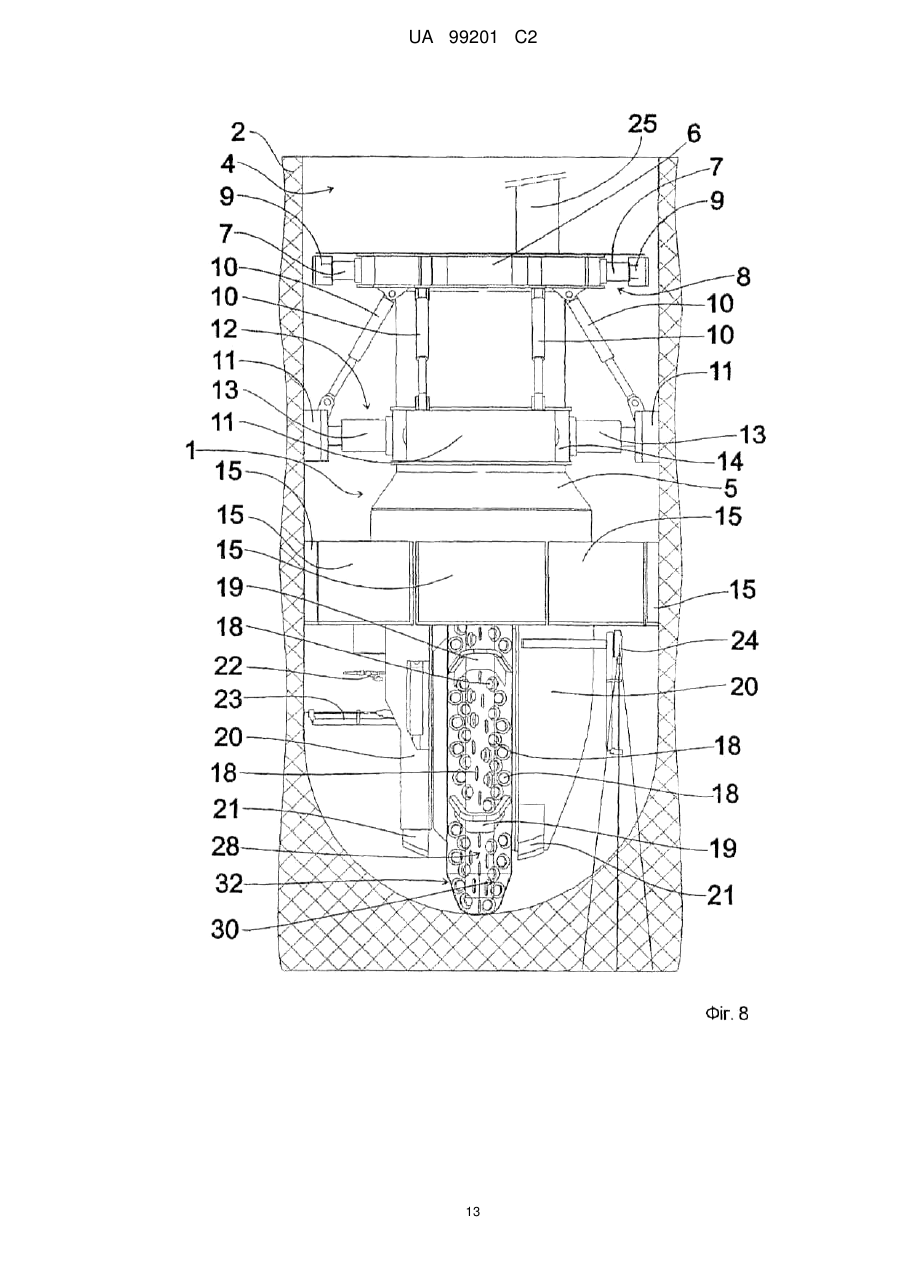

Реферат: У способі спорудження вертикального шахтного стовбура (4) у ґрунті (2) і призначеній, насамперед, для здійснення способу прохідницькій машині (1) передбачено обертати ріжучий диск (17) тільки навколо горизонтальної осі до одержання врізного жолоба (43) з попередньо заданою глибиною врізу, а потім обертати ріжучий диск (17) також і навколо вертикальної осі до поглиблення нового вибою (3) шахтного стовбура на глибину врізу. За рахунок цього досягається відносно висока швидкість проходки шахтного стовбура (4). UA 99201 C2 (12) UA 99201 C2 UA 99201 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить, до способу спорудження вертикального шахтного стовбура у ґрунті відповідно до обмежувальної частини пункту 1 формули винаходу. Крім того винахід відноситься до прохідницької машини відповідно до обмежувальної частини пункту 5 формули винаходу. Такий спосіб спорудження вертикального шахтного стовбура у ґрунті, а також прохідницька машина відомі з JP 2006249793 А, 21.09.2006. У раніше відомому способі й раніше відомій прохідницькій машині ріжучий диск, що обертається навколо горизонтальної осі й навколо центральної вертикальної осі прохідницької машини, безупинно обертається навколо обох цих осей, так що вибій шахтного стовбура заглиблюється по суті рівномірно за всією областю стінок. Ще один спосіб спорудження вертикального шахтного стовбура й прохідницька машина відомі з US 4 646 853 А, 03.03.1987. Раніше відомий спосіб спорудження вертикального шахтного стовбура у ґрунті передбачає прохідницьку машину, що має ріжучий диск, який обертається навколо горизонтальної осі й повертається навколо вертикальної осі на відстані від центральної поздовжньої осі прохідницької машини. Тим самим ріжучий диск описує у вертикальному напрямку спіральний рух для того, щоб безупинно поглиблювати більш широкий у порівнянні з діаметром ріжучого диска вибій шахтного стовбура. В основу винаходу поставлена задача розробки способу спорудження вертикального шахтного стовбура й прохідницької машини, насамперед для здійснення способу зазначених спочатку видів, які відрізняються відносно високою швидкістю проходження. Відповідно до винаходу ця задача у способі зазначеного спочатку виду вирішена за допомогою відмітних ознак п. 1 формули винаходу. Відповідно до винаходу це завдання вирішене у прохідницькій машині зазначеного спочатку виду за допомогою відмітних ознак п. 5 формули винаходу. За рахунок того, що у способі відповідно до винаходу й у прохідницькій машині відповідно до винаходу проходка відбувається двоступінчасто за допомогою виконання зробленого тільки за рахунок обертання ріжучого диска навколо горизонтальної осі врізу й наступного обертання ріжучого диска також і навколо центральної вертикальної осі при втриманні ріжучого диска на глибині врізу, завдяки адаптованого до такого образу дій оснащенню ріжучого диска відбійними інструментами досягається відносно висока швидкість проходки. Інші доцільні варіанти здійснення винаходу є предметом залежних пунктів формули. Інші доцільні варіанти здійснення й переваги винаходу випливають з нижченаведеного опису одного приклада здійснення винаходу з посиланням на фігури та креслення. Показано на: фіг. 1: у виді збоку один конструктивний приклад прохідницької машини відповідно до винаходу, яка розташована у вертикальному шахтному стовбурі, з виглядом на розташований радіально зовні торець ріжучого диска; фіг. 2: прохідницька машина згідно фіг. 1 у збільшеному у порівнянні з зображенням на фіг. 1 і поверненому на 90 градусів виді збоку; фіг. 3: поперечний розріз через прохідницьку машину згідно фіг. 1 в області вузла, що вирівнює; фіг. 4: поперечний розріз через прохідницьку машину згідно фіг. 1 в області розпірного вузла; фіг. 5: поперечний розріз через прохідницьку машину згідно фіг. 1 в області пилозахисного щита; фіг. 6: поздовжній розріз через прохідницьку машину згідно фіг. 1; фіг. 7: у виді збоку прохідницька машина згідно фіг. 1 при здійсненні варіанта способу відповідно до винаходу на стадії вирівнювання; фіг. 8: у виді збоку прохідницька машина згідно фіг. 1 при здійсненні варіанта способу відповідно до винаходу безпосередньо перед початком виконання врізу; фіг. 9: у виді збоку прохідницька машина згідно фіг. 1 при здійсненні варіанта способу відповідно до винаходу після завершення стадії виконання врізу; фіг. 10: у виді збоку прохідницька машина згідно фіг. 1 при здійсненні варіанта способу відповідно до винаходу під час обертання ріжучого диска також і навколо центральної вертикальної осі для поглиблення дна долини на глибину врізу; фіг. 11: у виді збоку прохідницька машина згідно фіг. 1 при здійсненні варіанта способу відповідно до винаходу після завершення стадії поглиблення вибою шахтного стовбура на глибину врізу. На фіг. 1 показаний один приклад конструктивного виконання прохідницької машини 1 відповідно до винаходу, яка введена у вироблений у ґрунті 2, що простягається вертикально від поверхні землі до вибою 3 шахтного стовбура, шахтний стовбур 4. Прохідницька машина 1 має машинну раму 5, у задній у напрямку проходки кінцевої області якої нерухомо встановлене 1 UA 99201 C2 5 10 15 20 25 30 35 40 45 50 55 60 фіксуюче кільце 6 фіксуючого пристрою. На фіксуючому кільці 6 змонтовані працюючі радіально назовні вирівнюючі циліндри 7 вузла 8, що вирівнює, звернені від фіксуючого кільця 6, кінці яких мають по одному башмаку 9, що вирівнює. Крім того на фіксуючому кільці встановлена певна кількість рушійних циліндрів 10, які простягаються від машинної рами 5 похило назовні у напрямку від фіксуючого кільця 6, спрямовані від фіксуючого кільця 6 кінці яких з'єднані з розпірними плитами 11 як розпірні засоби розпірного вузла 12. Крім того, натяжний вузол 12 має певну кількість працюючих радіально назовні розпірних циліндрів 13 як додаткових розпірних засобів, які з'єднані, по-перше з розпірними плитами 11 і по-друге, з оточуючими машинну раму 5 розпірними полозками 14. На зверненій від фіксуючого кільця 6 стороні розпірних полозок 14 розташований пилозахисний щит 16, що має певну кількість сегментів 15 пилозахисного щита, на зверненій від розпірних полозок 16 стороні якого розташований ріжучий диск 17, що знаходиться вертикально у робочому положенні. Ріжучий диск 17 обертається навколо горизонтальної осі й навколо центральної вертикальної осі, що проходить під прямим кутом до горизонтальної осі, а також перетинає її. На ріжучому диску 17 розташована певна кількість виконаних у виді обертових ріжучих роликів відбійних інструментів 18, а також певна кількість виконаних у виді лопатки чистиків 19. Ріжучий диск 17 за допомогою опорних полок 20, які розташовані по обидві сторони від ріжучого диска 17, встановлені з можливістю обертання на машинній рамі 5, з'єднаний з машинною рамою 5. По обидві сторони від ріжучого диска 17 прохідницька машина 1 має певну кількість опорних ніжок 21, що зміщуються у поздовжньому напрямку прохідницької машини 1, які встановлені з можливістю переміщення у поздовжньому напрямку між просунутим уперед опорним положенням і відтягнутим назад звільняючим положенням. Крім того, на зверненій до вибою 3 шахтного стовбура стороні пилозахисного щита 16 біля ріжучого диска 17 є допоміжні пристрої, що повертаються переважно на 360 градусів навколо вертикальної осі й переважно на 180 градусів навколо горизонтальної осі, такі як сопло 22 для торкретбетону для облицювання стінки шахтного стовбура 4 торкретбетоном, анкерний буровий пристрій 23 для установки скельних анкерів і пристрій 24 попереднього буріння для виконання зондувальних свердловин, що виходять за межі вибою 3 шахтного стовбура. Нарешті на фіг. 1 можна бачити, що на зверненій від вибою 3 шахтного стовбура стороні прохідницької машини 1 є вертикальний стрічковий конвеєр 25, що простягається у вертикальному напрямку, за допомогою якого на розвантажувальній позиції 26 виведена з області вибою 3 шахтного стовбура породна маса після проходження декількох розташованих на зверненій від вибою 3 шахтного стовбура стороні прохідницької машини 1 робочих платформ 27 вивантажується для остаточного виводу з шахтного стовбура 4. На фіг. 2 у збільшеному у порівнянні з фіг. 1 зображенні й у поверненому на 90 градусів виді збоку, показана прохідницька машина згідно фіг. 1 з видом на плоску сторону ріжучого диска 17. На фіг. 2 видно, що перша група 28 відбійних інструментів 18 розташована на торці 29 ріжучого диска 17 виступаючим радіально назовні чином, так що їхній основний напрямок дії - це вертикально донизу на вибій 3 шахтного стовбура. Друга група 30 відбійних інструментів 18 розташована по обидві сторони торця 29 у бічних областях 31 ріжучого диска 17 зі спрямованим під кутом до вертикального напрямку основним напрямком дії, який переважно становить 45 градусів. Третя група 32 відбійних інструментів 18 розташована на зверненій від торця 29 стороні другої групи 30 відбійних інструментів 18 бічних областей 31 з лежачим по суті у горизонтальній площині основним напрямком дії. Крім того на фіг. 2 можна бачити, що ріжучий диск 17, який обертається навколо горизонтальної осі у вертикальній площині, приводиться в обертання навколо горизонтальної осі за допомогою декількох розташованих із розподілом за лежачим усередині контуром приводних двигунів 33 горизонтального обертання. На фіг. 3 показаний поперечний розріз через прохідницьку машину 1 згідно фіг. 1 в області вузла 8, що вирівнює, уздовж лінії ІІІ-ІІІ на фіг. 2. На фіг. 3 видно, що вузол 8, що вирівнює, має чотири башмаки 9, що вирівнюють, які рознесені один від одного відповідно на кутову відстань у 90 градусів. Завдяки цьому, під керуванням від не показаного на фіг. 3 центрального блока керування, за допомогою зміни ходу циліндрів 7, що вирівнюють, машинна рама 5 і, тим самим, прохідницька машина 1 може бути вертикально точно вивірена за центральною вертикальною віссю. На фіг. 4 показаний поперечний розріз через прохідницьку машину 1 згідно фіг. 1 в області розпірного вузла 12 уздовж лінії IV-IV на фіг. 2. На фіг. 4 можна бачити, що розпірний вузол 12 має чотири виконаних відносно масивними розпірних плити 11, які відповідно до башмаків 9, що вирівнюють, вузла 8, що вирівнює, мають між собою кутову відстань у 90 градусів. Кожна 2 UA 99201 C2 5 10 15 20 25 30 35 40 45 50 55 розпірна плита 11 зі зовнішньої сторони з'єднана з двома розпірними циліндрами 13, при цьому у кінцевих областях установлені й рушійні циліндри 10. У результаті виходить механічно дуже стабільна конструкція фіксуючого пристрою, що має фіксуюче кільце 6 і розпірний вузол 12. На фіг. 5 показана прохідницька машина 1 згідно фіг. 1 у поперечному розрізі через пилозахисний щит 16 уздовж лінії V-V на фіг. 2. На фіг. 5 видно, що декілька активних сегментів 15 пилозахисного щита з'єднані з діючими радіально назовні регулювальними циліндрами 34. На кожному активному сегменті 15 пилозахисного щита за допомогою шарніра 35 сегмента встановлений пасивний сегмент 15 пилозахисного щита, який через зчіпний заплечиковий пристрій 36 перебуває у зачепленні з сусіднім активним сегментом 15 пилозахисного щита. За рахунок по периметру по суті замкнутого розташування активних сегментів 15 пилозахисного щита, а також активної рухливості сегментів 15 пилозахисного щита, а також пасивної рухливості пасивних сегментів 15 пилозахисного щита, пилозахисний щит 16 може бути відносно гнучко адаптований і до недостатньо точно круглого діаметра шахтного стовбура 4. Крім того, на фіг. 5 видно, що є горизонтальний опорний пристрій 37, за допомогою якого за допомогою декількох приводних двигунів 38 горизонтального обертання ріжучий диск 17 обертається у горизонтальній площині навколо центральної вертикальної осі. На фіг. 6 показаний поздовжній розріз прохідницької машини 1 згідно фіг. 1 уздовж лінії VI-VI на фіг. 2. На фіг. 6 видно, що до чистиків 19 радіально з внутрішньої сторони примикає очисний канал 39, за яким у певній позиції відповідного чистика 19 над горизонтальною віссю обертання захоплена цим чистиком 19 породна маса через наповнювальний отвір, що пробиває ріжучий диск 17 з торця, подається в очисний канал 39 через завантажувальну вирву 40 приблизно у середині ріжучого диска 17 на вертикальний стрічковий конвеєр 25, що проходить горизонтально через два напрямні ролики 41 у цій області, і за вертикальним стрічковим конвеєром 25 відводиться вертикально нагору. Крім того, на зображенні на фіг. 6 можна бачити, що ріжучий диск 17, що приводиться у рух через вертикальний опорний пристрій 42 приводними двигунами 33 горизонтального обертання, обертається навколо горизонтальної осі. На фіг. 7 показаний один конструктивний приклад прохідницької машини 1 відповідно до винаходу на одній стадії здійснення варіанта способу відповідно до винаходу, а саме, приведення у положення готовності поясненої вище прохідницької машини 1 і на стадії вертикального вирівнювання центральної вертикальної осі прохідницької машини 1. На стадії вирівнювання башмаки 9, що вирівнюють, вузла 8, що вирівнює, прилягають до стінки шахтного стовбура 4, й опорні ніжки 21 знаходяться у висунутому вперед опорному положенні на вибої 3 шахтного стовбура. За допомогою керування циліндрами 7, що вирівнюють, вузла 8, що вирівнює, при розвантаженому ріжучому диску 17 прохідницька машина 1 може бути вирівняна вертикально, при цьому розпірні плити 11 для цього мають відстань від стінки шахтного стовбура 4. На фіг. 8 показана прохідницька машина 1 на наступній стадії здійснення способу відповідно до винаходу, а саме, кріплення прохідницької машини 1 на стінці шахтного стовбура 4, при якому розпірні плити 11 за допомогою розпірних циліндрів 13 відносно великого розміру з дуже великою притискною силою прикладені до стінки шахтного стовбура 4. У цьому закріпленому положенні прохідницької машини 1 башмаки 9, що вирівнюють, вузла 8, що вирівнює, розташовані на відстані від стінки шахтного стовбура 4, а опорні ніжки 21 розташовані у відтягнутому назад звільняючому положенні на відстані від вибою 3 шахтного стовбура. У цьому закріпленому положенні ріжучий диск 17 перебуває в експлуатаційній готовності для циклу поглиблення, і, при необхідності, можуть бути задіяні сопла 22 для торкретбетону, анкерний буровий пристрій 23 або, як наочно показано на фіг. 8, пристрій 24 попереднього буріння. На фіг. 9 показана прохідницька машина 1 відповідно до винаходу після проведення наступної стадії варіанта способу відповідно до винаходу, а саме, обертання ріжучого диска 17 тільки навколо горизонтальної осі до досягнення попередньо заданої, лежачої глибше щодо фактичного вибою 3 шахтного стовбура глибини врізу з утворенням наступного зовнішнього контуру ріжучого диска 17 в області торця 29 і примикаючих збоку до торця 29 бічних областей 31 врізного жолоба 43. Для спорудження врізного жолоба 43 до попередньо заданої глибини врізу рушійні циліндри 10 при проковзуванні машинної рами 5 через розпірні полозки 14 безупинно скорочуються, так що на цій стадії ріжучий диск 17, який обертається тільки навколо горизонтальної осі, через вплив, насамперед, відбійних інструментів 18 першої групи 28, а також відбійних інструментів 18 другої групи 30 безупинно при відводі породної маси зі врізного жолоба 43 врізається під фактичний рівень вибою 3 шахтного стовбура до попередньо заданої глибини врізу. 3 UA 99201 C2 5 10 15 20 25 30 На фіг. 10 показана прохідницька машина 1 відповідно до винаходу на наступній стадії варіанта способу відповідно до винаходу, а саме, обертання ріжучого диска 17 навколо центральної вертикальної осі, а також навколо горизонтальної осі з утриманням ріжучого диска 17 у глибині врізу. На цій стадії рушійні циліндри 10 встановлені на прийняту при досягненні попередньо заданої глибини врізу довжину, так що при обертанні ріжучого диска 17 і навколо центральної вертикальної осі діючі по суті у горизонтальному напрямку відбійні інструменти 18 третьої групи 32, а також у зв'язку з похилим положенням у певній частині діючі у горизонтальному напрямку відбійні інструменти 18 другої групи 30, виходячи з показаного на фіг. 9 положення ріжучого диска 17, поглиблюють вибій 3 шахтного стовбура збоку від врізного жолоба 43 при безперервному відводі породної маси, у той час як відбійні інструменти 18 першої групи 28 є по суті не діючими. На фіг. 11 показана прохідницька машина 1 відповідно до винаходу після завершення стадії поглиблення вибою 3 шахтного стовбура на попередньо задану глибиною врізу величину, і тим самим циклу поглиблення, на якій ріжучий диск 17 повернутий по суті на 90 градусів щодо положення на фіг. 8 і фіг. 9. У цьому положенні ріжучого диска 17 приблизно половина вибою 3 шахтного стовбура у двох кутових сегментах по 90 градусів поглиблена на глибину, яка відповідає попередньо заданій глибині врізу врізного жолоба 43. При подальшому обертанні ріжучого диска 17 навколо горизонтальної осі, а також навколо центральної вертикальної осі ще приблизно на 90 градусів щонайменше до досягнення повного покриття периметра з повною доступністю стінки шахтного стовбура 4 під час обертання шахтний стовбур 3 у цілому заглиблюється на нову глибину, яка відповідає попередньо заданій глибині врізу врізного жолоба 43. Після цього у положенні ріжучого диска 17 згідно фіг. 11 починається наступний цикл поглиблення з виконанням нового врізного жолоба 43 до попередньо заданої глибини врізу й наступним обертанням ріжучого диска 17 навколо центральної вертикальної осі, переважно проти вибраного при попередньому циклі поглиблення напрямку обертання, навколо центральної вертикальної осі, поки знову не буде досягнуте розташування ріжучого диска 17 згідно фіг. 7 або ж згідно фіг. 8. Переважно, після завершення циклу поглиблення контролюється вертикальне розташування прохідницької машини 1 і, при необхідності, при наявності відхилень здійснюється стадія вирівнювання. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Спосіб спорудження вертикального шахтного стовбура (4) зі стадіями приведення у положення готовності прохідницької машини (1), яка має ріжучий диск (17), що обертається навколо горизонтальної осі й навколо вертикальної осі, що перетинає горизонтальну вісь, і обертання ріжучого диска (17) навколо горизонтальної осі й навколо вертикальної осі для поглиблення шахтного стовбура (4), який відрізняється тим, що дляпоглиблення шахтного стовбура (4) у циклі поглиблення послідовно здійснюють стадії обертання ріжучого диска (17) тільки навколо горизонтальної осі до одержання врізного жолоба (43) з попередньо заданою, лежачою глибше фактичного вибою (3) шахтного стовбура, глибиною врізу, а потім обертання ріжучого диска (17) також і навколо вертикальної осі з утриманням ріжучого диска (17) у глибині врізу доти, поки новий вибій (3) шахтного стовбура не буде поглиблений на глибину врізу. 2. Спосіб за п. 1, який відрізняється тим, що обертання ріжучого диска (17) навколо вертикальної осі відбувається позмінно у різних напрямках обертання. 3. Спосіб за п. 1 або п. 2, який відрізняється тим, що стадія обертання ріжучого диска (17) тільки навколо горизонтальної осі відбувається відразу після стадії обертання ріжучого диска (17) також і навколо вертикальної осі. 4. Спосіб за одним із пп. 1-3, який відрізняється тим, що під час обертання ріжучого диска (17) навколо горизонтальної осі й навколо вертикальної осі безупинно відводять породну масу. 5. Прохідницька машина, насамперед для здійснення способу за одним із пп. 1-4, з ріжучим диском (17), який має декілька відбійних інструментів (18), з вертикальною опорною конструкцією (42), що утримує ріжучий диск (17), для обертання ріжучого диска (17) навколо горизонтальної осі, й з горизонтальною опорною конструкцією (37) для обертання ріжучого диска (17) навколо центральної вертикальної осі, яка відрізняється тим, що на лежачому радіально зовні торці (29) ріжучого диска (17) розташована група відбійних інструментів (18), призначена для того, щоб при обертанні ріжучого диска (17) тільки навколо горизонтальної осі діяти у вертикальному напрямку донизу, і що у бічній області (31), яка межує з торцем (29), розташована ще одна група відбійних інструментів (18), призначена для того, щоб при 4 UA 99201 C2 5 10 15 20 25 30 35 40 обертанні ріжучого диска (17) навколо горизонтальної осі, а також навколо центральної вертикальної осі у горизонтальному напрямку обертання діяти у цьому горизонтальному напрямку обертання. 6. Прохідницька машина за п. 5, яка відрізняється тим, що горизонтальна опорна конструкція (37) призначена для того, щоб обертати ріжучий диск (17) навколо центральної вертикальної осі щонайменше настільки, що після виконання врізного жолоба (43) за допомогою обертання ріжучого диска (17) тільки навколо горизонтальної осі й наступного обертання ріжучого диска (17) також і навколо центральної вертикальної осі з утриманням ріжучого диска (17) у глибині врізу вибій (3) шахтного стовбура є поглибленим на глибину врізу за всією його поверхнею. 7. Прохідницька машина за п. 5 або п. 6, яка відрізняється тим, що між діючою вертикально групою (28) відбійних інструментів (18) і діючою горизонтально групою (30) відбійних інструментів (18) передбачена ще одна група (32) відбійних інструментів (18), які при обертанні ріжучого диска (17) діють як у вертикальному напрямку, так і у горизонтальному напрямку. 8. Прохідницька машина за одним із пп. 5-7, яка відрізняється тим, що передбачений фіксуючий пристрій (6, 12), за допомогою якого ріжучий диск (17) фіксується у горизонтальному положенні, в якому діюча вертикально група (28) відбійних інструментів (18) при обертанні ріжучого диска (17) навколо центральної вертикальної осі є не діючою. 9. Прохідницька машина за п. 8, яка відрізняється тим, що фіксуючий пристрій має нерухомо встановлене на машинній рамі (5) фіксуюче кільце (6), на якому відповідно одним кінцем установлено декілька розпірних циліндрів (10), що кожний розпірний циліндр (10) своїм зверненим від фіксуючого кільця (6) кінцем установлений на розпірних полозках (14) розпірного вузла (12) фіксуючого пристрою, при цьому розпірні полозки (14) утримують машинну раму (5) з можливістю переміщення у вертикальному напрямку й за допомогою розпірних засобів (11, 13) розпірного вузла (12) фіксуються з можливістю роз'єднання зі стінкою шахтного стовбура (4) у горизонтальному закріпленому положенні. 10. Прохідницька машина за п. 9, яка відрізняється тим, що на фіксуючому кільці (6) розташований вузол (8), що вирівнює, за допомогою якого машинна рама (5) вирівнюється у вертикальному напрямку. 11. Прохідницька машина за п. 10, яка відрізняється тим, що фіксуючий пристрій має декілька розташованих по обидві сторони від ріжучого диска (17) опорних ніжок (21), які встановлені з можливістю переміщення у поздовжньому напрямку між висунутим уперед опорним положенням і відведеним назад звільняючим положенням. 12. Прохідницька машина за одним із пп. 9-11, яка відрізняється тим, що між ріжучим диском (17) і розпірними полозками (14) розташований пилозахисний щит (16). 13. Прохідницька машина за одним із пп. 5-12, яка відрізняється тим, що на ріжучому диску (17) в області торця (29) розташовано декілька чистиків (19), за допомогою яких відбита відбійними інструментами (18) породна маса вводиться у центр ріжучого диска (17). 14. Прохідницька машина за п. 13, яка відрізняється тим, що у центрі ріжучого диска (17) розташований звернений вбік вибою шахтного стовбура кінець вертикального транспортного пристрою (25), який заповнюється породною масою, і за допомогою якого відводиться породна маса, що походить з вибою (3) шахтного стовбура. 5 UA 99201 C2 6 UA 99201 C2 7 UA 99201 C2 8 UA 99201 C2 9 UA 99201 C2 10 UA 99201 C2 11 UA 99201 C2 12 UA 99201 C2 13 UA 99201 C2 14 UA 99201 C2 15 UA 99201 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 16
