Канатне армування вертикального шахтного стовбура

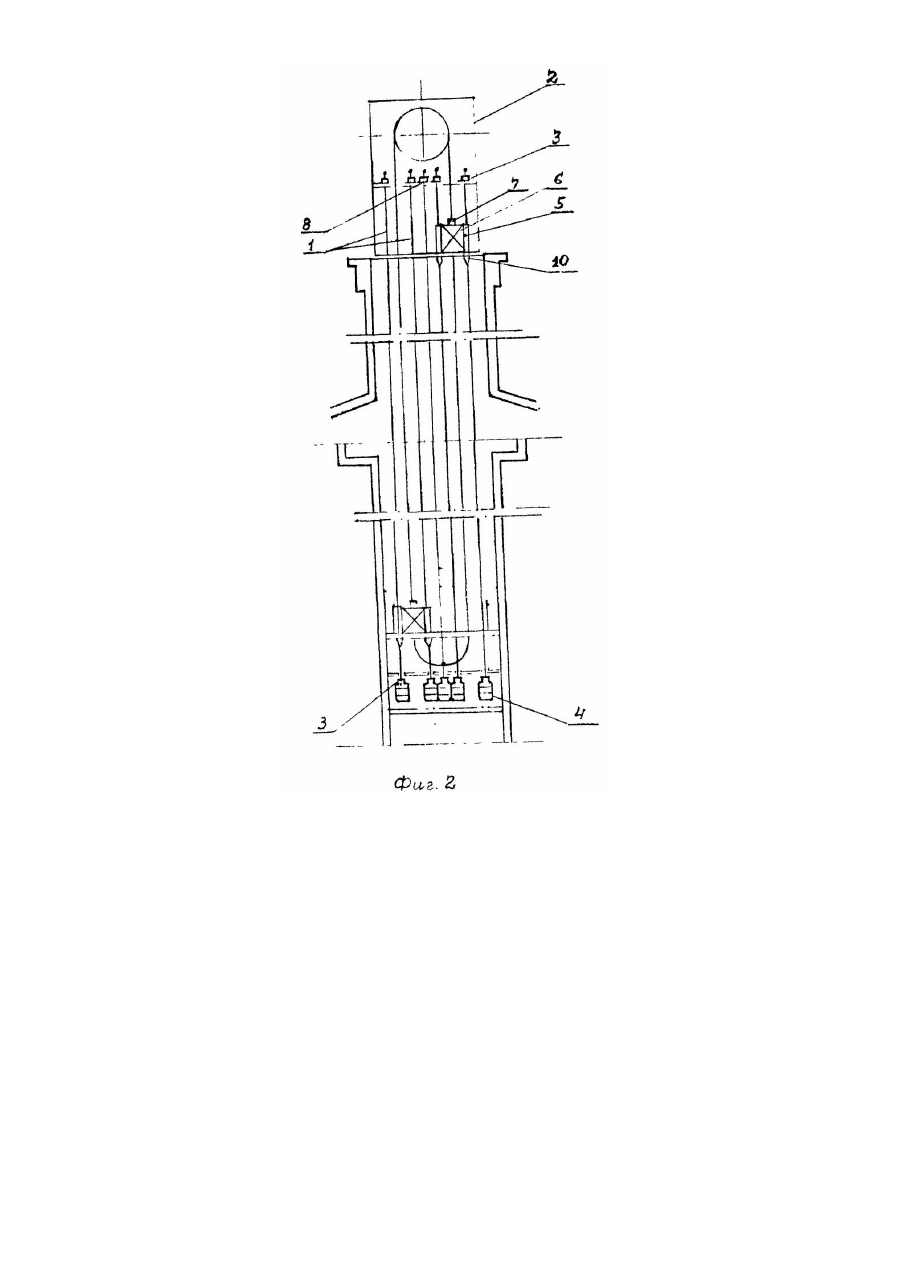

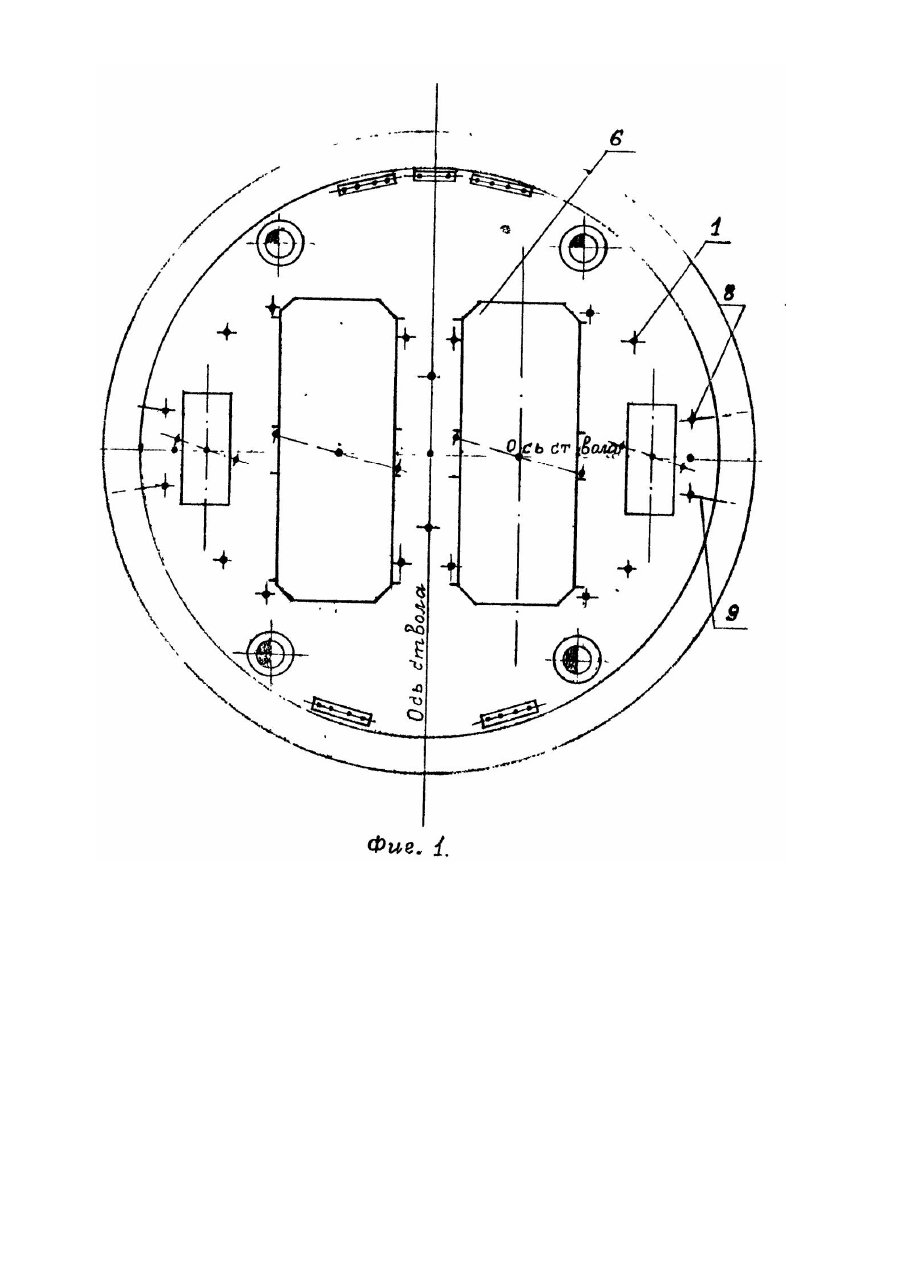

Изобретение относится к горной промышленности, а именно к армировке вертикальных шахтных стволов. Известна армировка вертикального ствола, включающая канатные проводники для направления подъемных сосудов и противовесов (в дальнейшем - сосудов) и отбойные канаты для исключения столкновения сосудов между собой, прицепные устройства канатов и натяжные грузы (1). Недостатками известной армировки вертикального ствола являются большая величина перемещения сосуда в горизонтальной плоскости ввиду гибкости проводниковых и отбойных канатов из-за большой свободной длины и в связи с этим увеличение диаметра ствола в сравнении с жесткой армировкой. Наиболее близким решением, выбранным в качестве прототипа, является канатная армировка вертикального ствола, включающая проводниковые и отбойные канаты, механизм для их натяжения, направляющие устройства и отбойные лыжи подъемных сосудо в (2). Недостатками указанной армировки также являются большая величина перемещения сосуда в горизонтальной плоскости ввиду гибкости проводниковых и отбойных канатов из-за их большой свободной длины и в связи с этим увеличение диаметра ствола. Кроме того, отбойные каналы в описанной армировке расположены между подъемными сосудами (или между сосудом и противовесом) и для возможности периодического крепления отбойных канатов необходимо располагать неподвижные элементы, например, расстрелы, между сосудами, а это приведет к увеличению диаметра ствола. В основу изобретения поставлена задача усовершенствования канатной армировки вертикального шахтного ствола за счет изменения месторасположения отбойных канатов и шага их закрепления, что уменьшает величину перемещения сосудов в горизонтальной плоскости, и ведет к сокращению диаметра ствола, а также стоимости его строительства. Поставленная задача решается тем, что в канатной армировке вертикального шахтного ствола, включающей проводниковые и отбойные канаты, механизм их натяжения, направляющие приспособления и отбойные лыжи подъемных сосудов, согласно изобретению, отбойные канаты расположены со стороны крепи и прикреплены к ней с одинаковым шагом, например, 50-100 м, по глубине ствола. Крепление отбойных канатов к крепи с определенным шагом по глубине ствола увеличит сопротивление отбойных канатов и уменьшит перемещение сосудов в горизонтальной плоскости. Это позволит сократить диаметр ствола. Если шаг крепления отбойных канатов крепи выбрать меньше 50 или более 100 м, то это практически может не привести к уменьшению диаметра ствола. Диаметр ствола в этом случае будет меньше, чем при креплении отбойного каната в двух крайних точках - на копре и в зумпфе. Но так как диаметры стволов выбираются с градацией через полметра или метр, принятие шага более 100 м может не дать нужного эффекта, т.е. уменьшения диаметра ствола. Шаг 50-100 м указан ориентировочно и в каждом конкретном случае определяется расчетом. На фиг. 1 изображено сечение вертикального шахтного ствола с канатной армировкой; на фиг. 2 вертикальный разрез по стволу. Канатная армировка включает следующие основные элементы: проводниковые канаты 1, навешенные на копре 2 посредством подвесных устройств 3 и внизу ее механизмом натяжения (грузами 4), направляющие приспособления 5 подъемных сосудов 6 для их связи с проводниковыми канатами 1, вертлюги 7 сосудо в 6 для ограничения их поворота, отбойные канаты 8, опоры 9, отбойные лыжи 10 на сосудах 6. Возможно прикрепление канатов в зумпфе и натяжение в копре. Канатная армировка работает следующим образом: Отбойные канаты 8, установленные со стороны крепи и прикрепленные к ней посредством опор 9 с равным шагом по глубине ствола, ограничивают колебания (раскачивание) сосудов 6 и уменьшают перемещение сосуда 6 в горизонтальной плоскости. Этому способствует установка вертлюга 8 в подвесное устройство 3 сосуда 6. Отбойные канаты 8 предупреждают столкновение сосуда 6 при его движении с крепью, а отбойные лыжи 10, установленные на сосудах 6, предохраняют их и отбойные канаты 8 от повреждения. При наличии в стволе двух и более подъемов, кроме отбойных канатов 8, расположенных со стороны крепи и ограничивающих движение установленных рядом сосудов 6, могут быть установлены отбойные канаты 8 между остальными сосудами 6, расположенными посередине ствола, для предупреждения их столкновения при встрече. Заявляемое изобретение внедрение при разработке типового рабочего проекта вертикальных стволов с канатной армировкой. Оно позволило принять, например, диаметр ствола для двух одноклетевых одно- и многоканатных подъемов 7,5 метров вместо 8,0 метров при расположении всех отбойных канатов между сосудами.
