Стрічка трикутних м’яких пакетиків, спосіб її виробництва (варіанти), спосіб зберігання і спосіб демонстрування стрічки таких пакетиків, а також підвісний пристрій для цього, та набір деталей

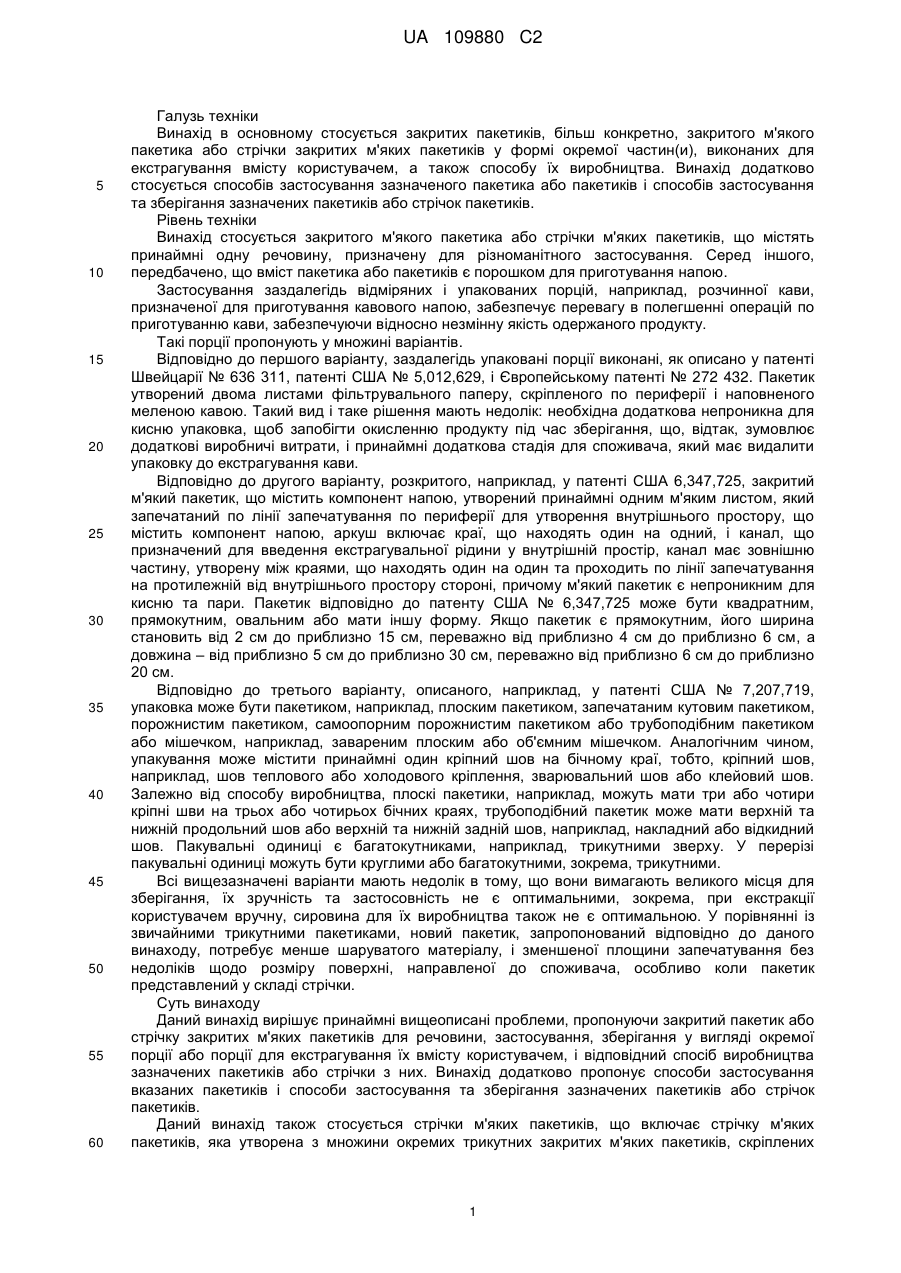

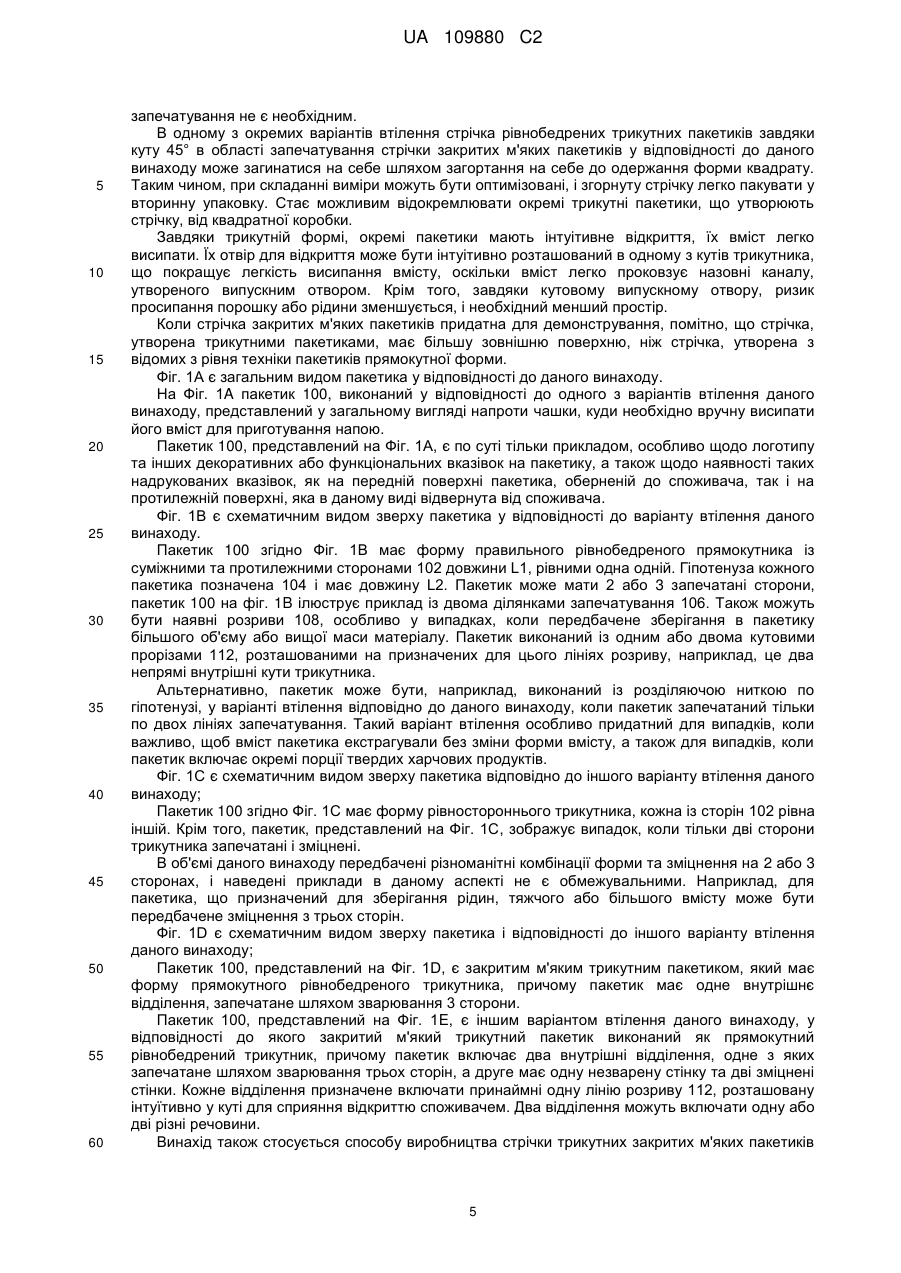

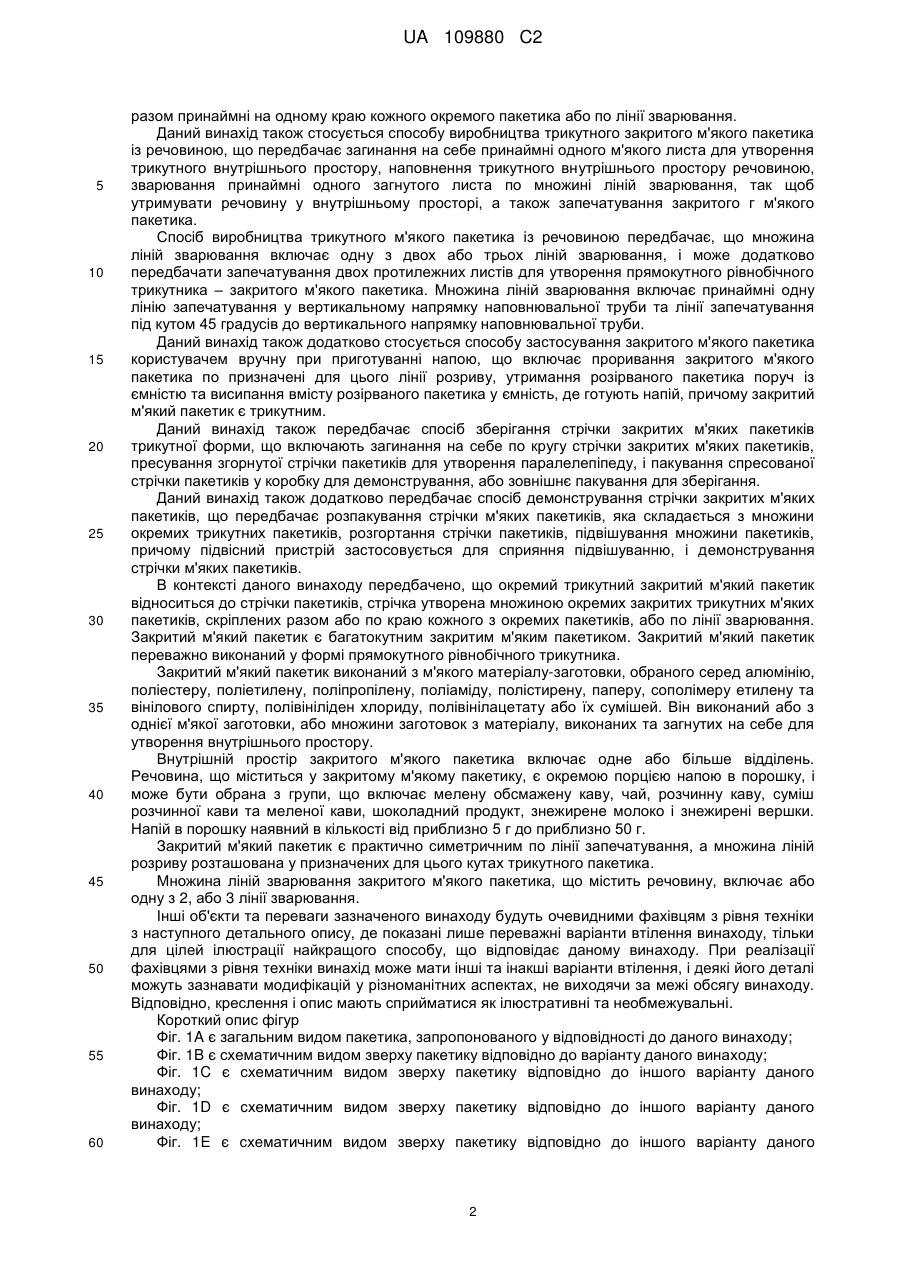

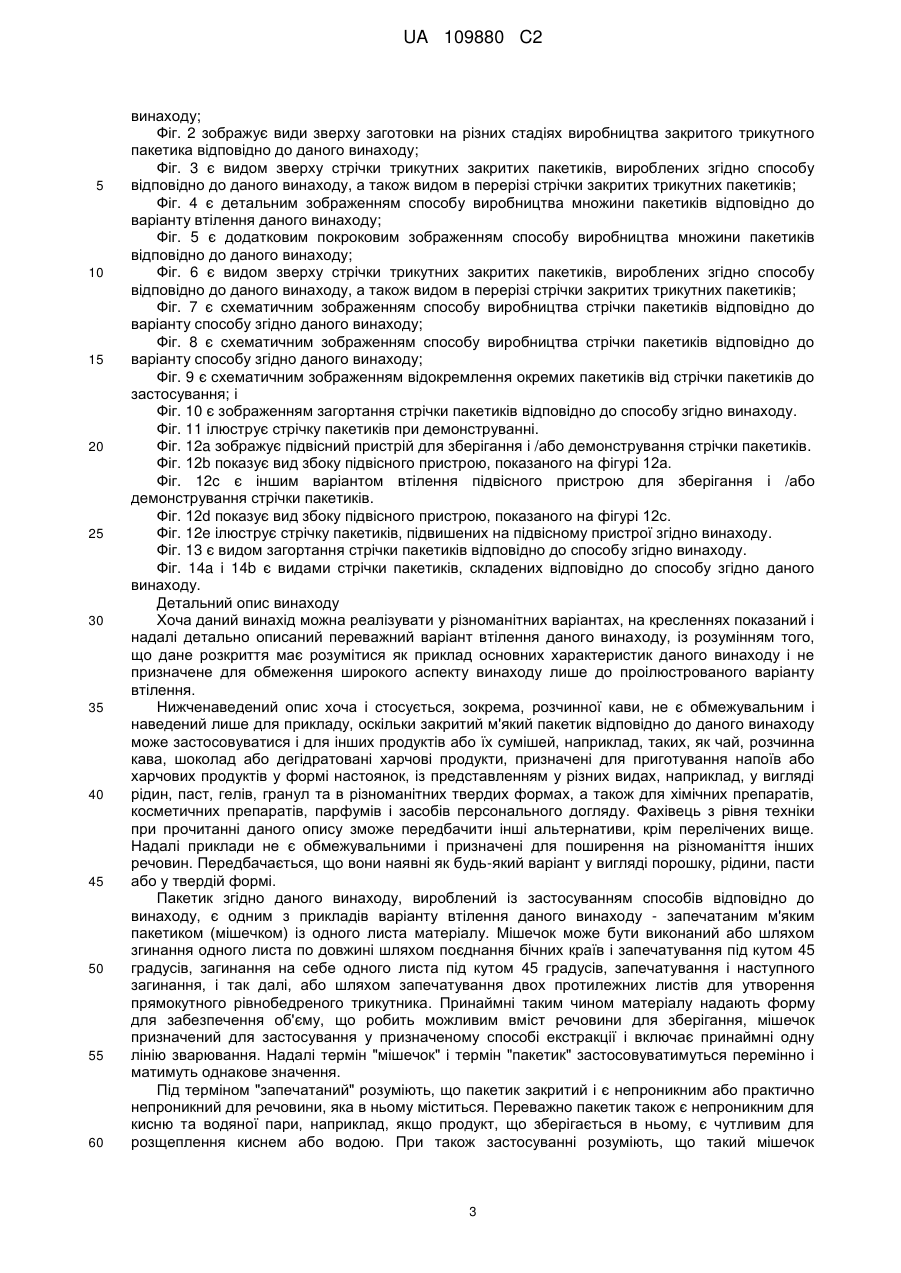

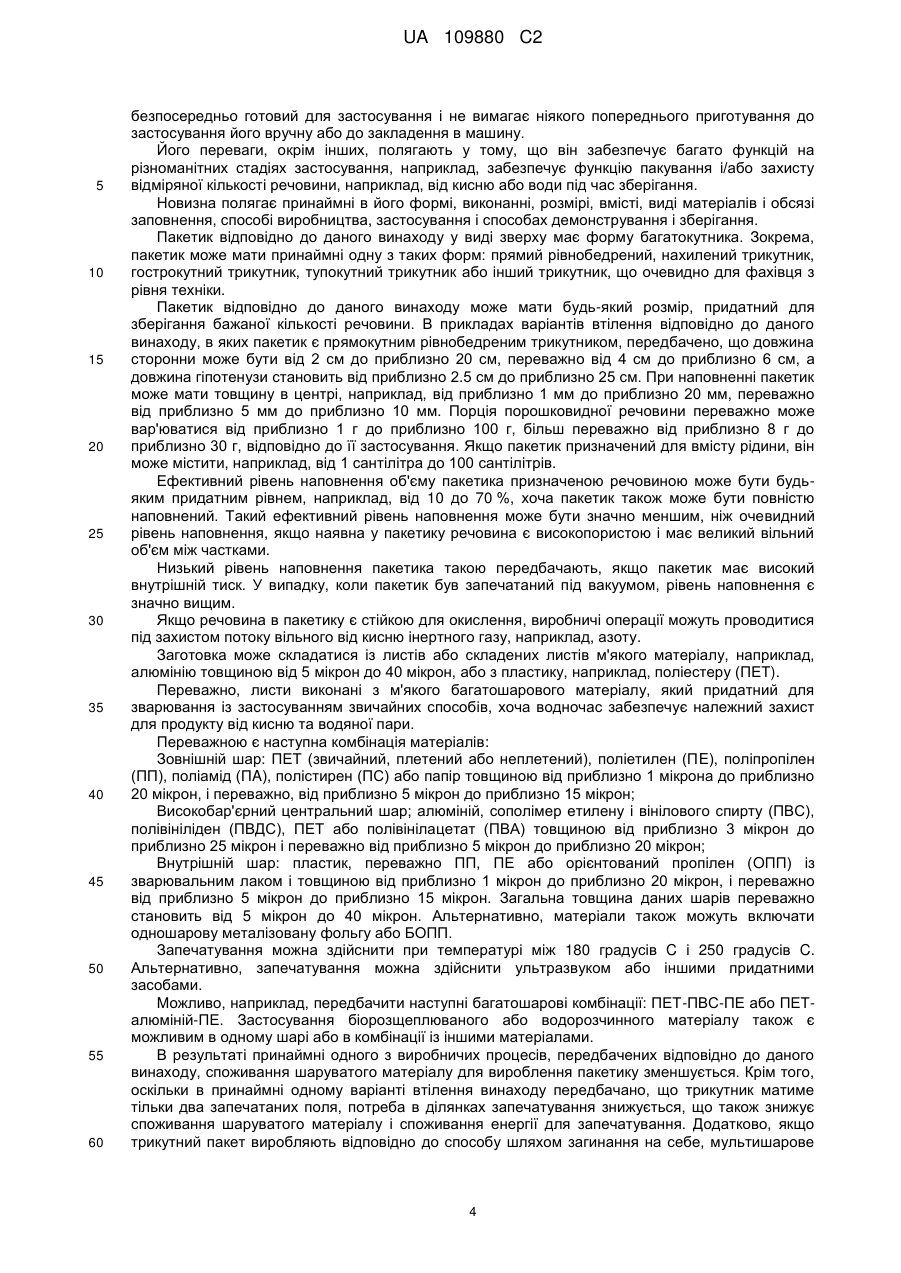

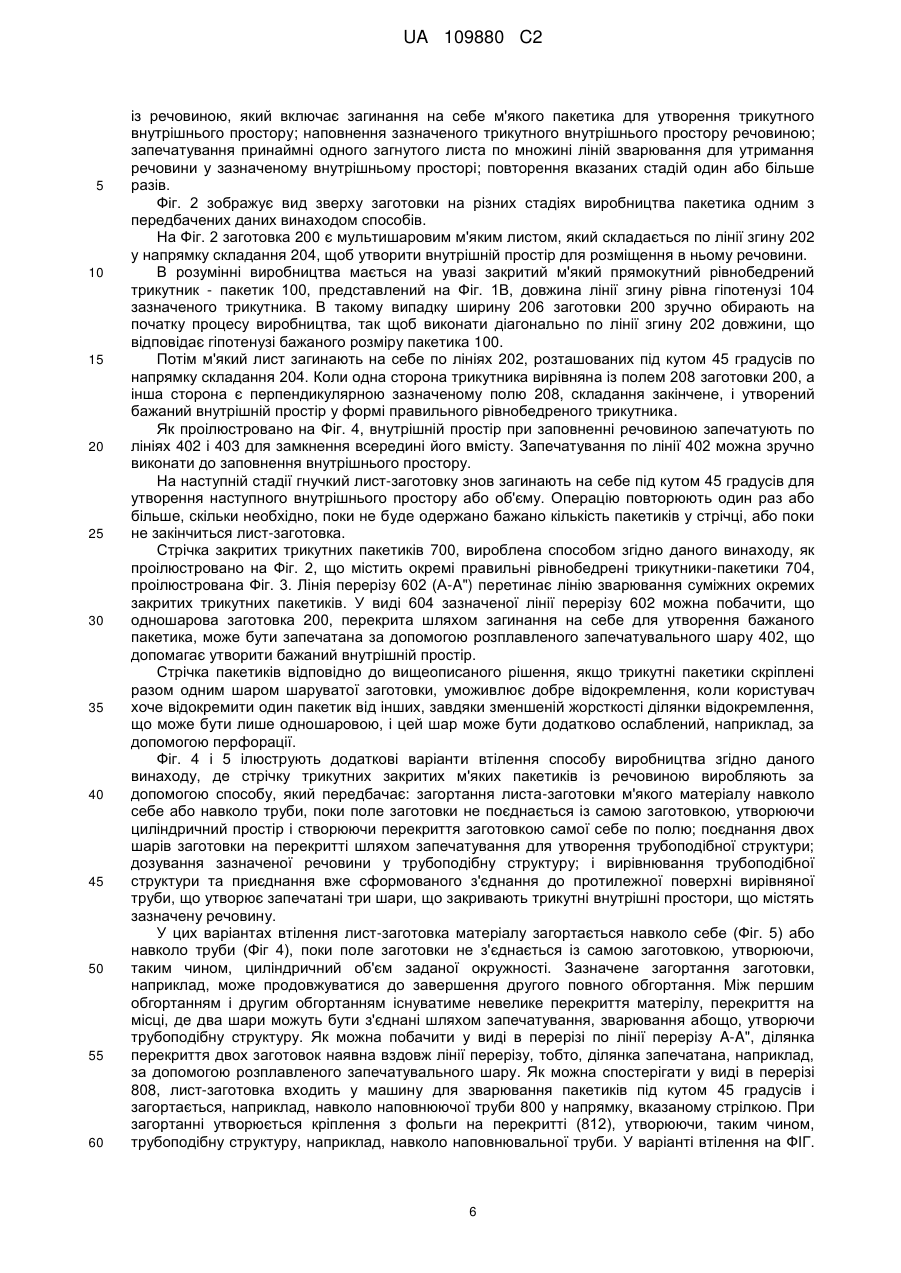

Реферат: Даний винахід стосується трикутних закритих м'яких пакетиків, способів виробництва трикутних закритих м'яких пакетиків, що містять речовину, які передбачають складання принаймні одного м'якого листа для утворення трикутного внутрішнього простору, наповнення трикутного внутрішнього простору речовиною, зварювання принаймні одного складеного листа по множині ліній зварювання для розташування речовини у зазначеному внутрішньому просторі, та запечатування закритого м'якого пакетика. Винахід також стосується способів складання, демонстрування і/або зберігання множини пакетиків і підвісного пристрою для множини пакетиків. UA 109880 C2 (12) UA 109880 C2 UA 109880 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Винахід в основному стосується закритих пакетиків, більш конкретно, закритого м'якого пакетика або стрічки закритих м'яких пакетиків у формі окремої частин(и), виконаних для екстрагування вмісту користувачем, а також способу їх виробництва. Винахід додатково стосується способів застосування зазначеного пакетика або пакетиків і способів застосування та зберігання зазначених пакетиків або стрічок пакетиків. Рівень техніки Винахід стосується закритого м'якого пакетика або стрічки м'яких пакетиків, що містять принаймні одну речовину, призначену для різноманітного застосування. Серед іншого, передбачено, що вміст пакетика або пакетиків є порошком для приготування напою. Застосування заздалегідь відміряних і упакованих порцій, наприклад, розчинної кави, призначеної для приготування кавового напою, забезпечує перевагу в полегшенні операцій по приготуванню кави, забезпечуючи відносно незмінну якість одержаного продукту. Такі порції пропонують у множині варіантів. Відповідно до першого варіанту, заздалегідь упаковані порції виконані, як описано у патенті Швейцарії № 636 311, патенті США № 5,012,629, і Європейському патенті № 272 432. Пакетик утворений двома листами фільтрувального паперу, скріпленого по периферії і наповненого меленою кавою. Такий вид і таке рішення мають недолік: необхідна додаткова непроникна для кисню упаковка, щоб запобігти окисленню продукту під час зберігання, що, відтак, зумовлює додаткові виробничі витрати, і принаймні додаткова стадія для споживача, який має видалити упаковку до екстрагування кави. Відповідно до другого варіанту, розкритого, наприклад, у патенті США 6,347,725, закритий м'який пакетик, що містить компонент напою, утворений принаймні одним м'яким листом, який запечатаний по лінії запечатування по периферії для утворення внутрішнього простору, що містить компонент напою, аркуш включає краї, що находять один на одний, і канал, що призначений для введення екстрагувальної рідини у внутрішній простір, канал має зовнішню частину, утворену між краями, що находять один на один та проходить по лінії запечатування на протилежній від внутрішнього простору стороні, причому м'який пакетик є непроникним для кисню та пари. Пакетик відповідно до патенту США № 6,347,725 може бути квадратним, прямокутним, овальним або мати іншу форму. Якщо пакетик є прямокутним, його ширина становить від 2 см до приблизно 15 см, переважно від приблизно 4 см до приблизно 6 см, а довжина – від приблизно 5 см до приблизно 30 см, переважно від приблизно 6 см до приблизно 20 см. Відповідно до третього варіанту, описаного, наприклад, у патенті США № 7,207,719, упаковка може бути пакетиком, наприклад, плоским пакетиком, запечатаним кутовим пакетиком, порожнистим пакетиком, самоопорним порожнистим пакетиком або трубоподібним пакетиком або мішечком, наприклад, завареним плоским або об'ємним мішечком. Аналогічним чином, упакування може містити принаймні один кріпний шов на бічному краї, тобто, кріпний шов, наприклад, шов теплового або холодового кріплення, зварювальний шов або клейовий шов. Залежно від способу виробництва, плоскі пакетики, наприклад, можуть мати три або чотири кріпні шви на трьох або чотирьох бічних краях, трубоподібний пакетик може мати верхній та нижній продольний шов або верхній та нижній задній шов, наприклад, накладний або відкидний шов. Пакувальні одиниці є багатокутниками, наприклад, трикутними зверху. У перерізі пакувальні одиниці можуть бути круглими або багатокутними, зокрема, трикутними. Всі вищезазначені варіанти мають недолік в тому, що вони вимагають великого місця для зберігання, їх зручність та застосовність не є оптимальними, зокрема, при екстракції користувачем вручну, сировина для їх виробництва також не є оптимальною. У порівнянні із звичайними трикутними пакетиками,новий пакетик, запропонований відповідно до даного винаходу, потребує менше шаруватого матеріалу, і зменшеної площини запечатування без недоліків щодо розміру поверхні, направленої до споживача, особливо коли пакетик представлений у складі стрічки. Суть винаходу Даний винахід вирішує принаймні вищеописані проблеми, пропонуючи закритий пакетик або стрічку закритих м'яких пакетиків для речовини, застосування, зберігання у вигляді окремої порції або порції для екстрагування їх вмісту користувачем, і відповідний спосіб виробництва зазначених пакетиків або стрічки з них. Винахід додатково пропонує способи застосування вказаних пакетиків і способи застосування та зберігання зазначених пакетиків або стрічок пакетиків. Даний винахід також стосується стрічки м'яких пакетиків, що включає стрічку м'яких пакетиків, яка утворена з множини окремих трикутних закритих м'яких пакетиків, скріплених 1 UA 109880 C2 5 10 15 20 25 30 35 40 45 50 55 60 разом принаймні на одному краю кожного окремого пакетика або по лінії зварювання. Даний винахід також стосується способу виробництва трикутного закритого м'якого пакетика із речовиною, що передбачає загинання на себе принаймні одного м'якого листа для утворення трикутного внутрішнього простору, наповнення трикутного внутрішнього простору речовиною, зварювання принаймні одного загнутого листа по множині ліній зварювання, так щоб утримувати речовину у внутрішньому просторі, а також запечатування закритого г м'якого пакетика. Спосіб виробництва трикутного м'якого пакетика із речовиною передбачає, що множина ліній зварювання включає одну з двох або трьох ліній зварювання, і може додатково передбачати запечатування двох протилежних листів для утворення прямокутного рівнобічного трикутника – закритого м'якого пакетика. Множина ліній зварювання включає принаймні одну лінію запечатування у вертикальному напрямку наповнювальної труби та лінії запечатування під кутом 45 градусів до вертикального напрямку наповнювальної труби. Даний винахід також додатково стосується способу застосування закритого м'якого пакетика користувачем вручну при приготуванні напою, що включає проривання закритого м'якого пакетика по призначені для цього лінії розриву, утримання розірваного пакетика поруч із ємністю та висипання вмісту розірваного пакетика у ємність, де готують напій, причому закритий м'який пакетик є трикутним. Даний винахід також передбачає спосіб зберігання стрічки закритих м'яких пакетиків трикутної форми, що включають загинання на себе по кругу стрічки закритих м'яких пакетиків, пресування згорнутої стрічки пакетиків для утворення паралелепіпеду, і пакування спресованої стрічки пакетиків у коробку для демонстрування, або зовнішнє пакування для зберігання. Даний винахід також додатково передбачає спосіб демонстрування стрічки закритих м'яких пакетиків, що передбачає розпакування стрічки м'яких пакетиків, яка складається з множини окремих трикутних пакетиків, розгортання стрічки пакетиків, підвішування множини пакетиків, причому підвісний пристрій застосовується для сприяння підвішуванню, і демонстрування стрічки м'яких пакетиків. В контексті даного винаходу передбачено, що окремий трикутний закритий м'який пакетик відноситься до стрічки пакетиків, стрічка утворена множиною окремих закритих трикутних м'яких пакетиків, скріплених разом або по краю кожного з окремих пакетиків, або по лінії зварювання. Закритий м'який пакетик є багатокутним закритим м'яким пакетиком. Закритий м'який пакетик переважно виконаний у формі прямокутного рівнобічного трикутника. Закритий м'який пакетик виконаний з м'якого матеріалу-заготовки, обраного серед алюмінію, поліестеру, поліетилену, поліпропілену, поліаміду, полістирену, паперу, сополімеру етилену та вінілового спирту, полівініліден хлориду, полівінілацетату або їх сумішей. Він виконаний або з однієї м'якої заготовки, або множини заготовок з матеріалу, виконаних та загнутих на себе для утворення внутрішнього простору. Внутрішній простір закритого м'якого пакетика включає одне або більше відділень. Речовина, що міститься у закритому м'якому пакетику, є окремою порцією напою в порошку, і може бути обрана з групи, що включає мелену обсмажену каву, чай, розчинну каву, суміш розчинної кави та меленої кави, шоколадний продукт, знежирене молоко і знежирені вершки. Напій в порошку наявний в кількості від приблизно 5 г до приблизно 50 г. Закритий м'який пакетик є практично симетричним по лінії запечатування, а множина ліній розриву розташована у призначених для цього кутах трикутного пакетика. Множина ліній зварювання закритого м'якого пакетика, що містить речовину, включає або одну з 2, або 3 лінії зварювання. Інші об'єкти та переваги зазначеного винаходу будуть очевидними фахівцям з рівня техніки з наступного детального опису, де показані лише переважні варіанти втілення винаходу, тільки для цілей ілюстрації найкращого способу, що відповідає даному винаходу. При реалізації фахівцями з рівня техніки винахід може мати інші та інакші варіанти втілення, і деякі його деталі можуть зазнавати модифікацій у різноманітних аспектах, не виходячи за межі обсягу винаходу. Відповідно, креслення і опис мають сприйматися як ілюстративні та необмежувальні. Короткий опис фігур Фіг. 1A є загальним видом пакетика, запропонованого у відповідності до даного винаходу; Фіг. 1B є схематичним видом зверху пакетику відповідно до варіанту даного винаходу; Фіг. 1C є схематичним видом зверху пакетику відповідно до іншого варіанту даного винаходу; Фіг. 1D є схематичним видом зверху пакетику відповідно до іншого варіанту даного винаходу; Фіг. 1E є схематичним видом зверху пакетику відповідно до іншого варіанту даного 2 UA 109880 C2 5 10 15 20 25 30 35 40 45 50 55 60 винаходу; Фіг. 2 зображує види зверху заготовки на різних стадіях виробництва закритого трикутного пакетика відповідно до даного винаходу; Фіг. 3 є видом зверху стрічки трикутних закритих пакетиків, вироблених згідно способу відповідно до даного винаходу, а також видом в перерізі стрічки закритих трикутних пакетиків; Фіг. 4 є детальним зображенням способу виробництва множини пакетиків відповідно до варіанту втілення даного винаходу; Фіг. 5 є додатковим покроковим зображенням способу виробництва множини пакетиків відповідно до даного винаходу; Фіг. 6 є видом зверху стрічки трикутних закритих пакетиків, вироблених згідно способу відповідно до даного винаходу, а також видом в перерізі стрічки закритих трикутних пакетиків; Фіг. 7 є схематичним зображенням способу виробництва стрічки пакетиків відповідно до варіанту способу згідно даного винаходу; Фіг. 8 є схематичним зображенням способу виробництва стрічки пакетиків відповідно до варіанту способу згідно даного винаходу; Фіг. 9 є схематичним зображенням відокремлення окремих пакетиків від стрічки пакетиків до застосування; і Фіг. 10 є зображенням загортання стрічки пакетиків відповідно до способу згідно винаходу. Фіг. 11 ілюструє стрічку пакетиків при демонструванні. Фіг. 12a зображує підвісний пристрій для зберігання і /або демонстрування стрічки пакетиків. Фіг. 12b показує вид збоку підвісного пристрою, показаного на фігурі 12a. Фіг. 12c є іншим варіантом втілення підвісного пристрою для зберігання і /або демонстрування стрічки пакетиків. Фіг. 12d показує вид збоку підвісного пристрою, показаного на фігурі 12c. Фіг. 12e ілюструє стрічку пакетиків, підвишених на підвісному пристрої згідно винаходу. Фіг. 13 є видом загортання стрічки пакетиків відповідно до способу згідно винаходу. Фіг. 14a і 14b є видами стрічки пакетиків, складених відповідно до способу згідно даного винаходу. Детальний опис винаходу Хоча даний винахід можна реалізувати у різноманітних варіантах, на кресленнях показаний і надалі детально описаний переважний варіант втілення даного винаходу, із розумінням того, що дане розкриття має розумітися як приклад основних характеристик даного винаходу і не призначене для обмеження широкого аспекту винаходу лише до проілюстрованого варіанту втілення. Нижченаведений опис хоча і стосується, зокрема, розчинної кави, не є обмежувальним і наведений лише для прикладу, оскільки закритий м'який пакетик відповідно до даного винаходу може застосовуватися і для інших продуктів або їх сумішей, наприклад, таких, як чай, розчинна кава, шоколад або дегідратовані харчові продукти, призначені для приготування напоїв або харчових продуктів у формі настоянок, із представленням у різних видах, наприклад, у вигляді рідин, паст, гелів, гранул та в різноманітних твердих формах, а також для хімічних препаратів, косметичних препаратів, парфумів і засобів персонального догляду. Фахівець з рівня техніки при прочитанні даного опису зможе передбачити інші альтернативи, крім перелічених вище. Надалі приклади не є обмежувальними і призначені для поширення на різноманіття інших речовин. Передбачається, що вони наявні як будь-який варіант у вигляді порошку, рідини, пасти або у твердій формі. Пакетик згідно даного винаходу, вироблений із застосуванням способів відповідно до винаходу, є одним з прикладів варіанту втілення даного винаходу - запечатаним м'яким пакетиком (мішечком) із одного листа матеріалу. Мішечок може бути виконаний або шляхом згинання одного листа по довжині шляхом поєднання бічних країв і запечатування під кутом 45 градусів, загинання на себе одного листа під кутом 45 градусів, запечатування і наступного загинання, і так далі, або шляхом запечатування двох протилежних листів для утворення прямокутного рівнобедреного трикутника. Принаймні таким чином матеріалу надають форму для забезпечення об'єму, що робить можливим вміст речовини для зберігання, мішечок призначений для застосування у призначеному способі екстракції і включає принаймні одну лінію зварювання. Надалі термін "мішечок" і термін "пакетик" застосовуватимуться перемінно і матимуть однакове значення. Під терміном "запечатаний" розуміють, що пакетик закритий і є непроникним або практично непроникний для речовини, яка в ньому міститься. Переважно пакетик також є непроникним для кисню та водяної пари, наприклад, якщо продукт, що зберігається в ньому, є чутливим для розщеплення киснем або водою. При також застосуванні розуміють, що такий мішечок 3 UA 109880 C2 5 10 15 20 25 30 35 40 45 50 55 60 безпосередньо готовий для застосування і не вимагає ніякого попереднього приготування до застосування його вручну або до закладення в машину. Його переваги, окрім інших, полягають у тому, що він забезпечує багато функцій на різноманітних стадіях застосування, наприклад, забезпечує функцію пакування і/або захисту відміряної кількості речовини, наприклад, від кисню або води під час зберігання. Новизна полягає принаймні в його формі, виконанні, розмірі, вмісті, виді матеріалів і обсязі заповнення, способі виробництва, застосування і способах демонстрування і зберігання. Пакетик відповідно до даного винаходу у виді зверху має форму багатокутника. Зокрема, пакетик може мати принаймні одну з таких форм: прямий рівнобедрений, нахилений трикутник, гострокутний трикутник, тупокутний трикутник або інший трикутник, що очевидно для фахівця з рівня техніки. Пакетик відповідно до даного винаходу може мати будь-який розмір, придатний для зберігання бажаної кількості речовини. В прикладах варіантів втілення відповідно до даного винаходу, в яких пакетик є прямокутним рівнобедреним трикутником, передбачено, що довжина сторонни може бути від 2 см до приблизно 20 см, переважно від 4 см до приблизно 6 см, а довжина гіпотенузи становить від приблизно 2.5 см до приблизно 25 см. При наповненні пакетик може мати товщину в центрі, наприклад, від приблизно 1 мм до приблизно 20 мм, переважно від приблизно 5 мм до приблизно 10 мм. Порція порошковидної речовини переважно може вар'юватися від приблизно 1 г до приблизно 100 г, більш переважно від приблизно 8 г до приблизно 30 г, відповідно до її застосування. Якщо пакетик призначений для вмісту рідини, він може містити, наприклад, від 1 сантілітра до 100 сантілітрів. Ефективний рівень наповнення об'єму пакетика призначеною речовиною може бути будьяким придатним рівнем, наприклад, від 10 до 70 %, хоча пакетик також може бути повністю наповнений. Такий ефективний рівень наповнення може бути значно меншим, ніж очевидний рівень наповнення, якщо наявна у пакетику речовина є високопористою і має великий вільний об'єм між частками. Низький рівень наповнення пакетика такою передбачають, якщо пакетик має високий внутрішній тиск. У випадку, коли пакетик був запечатаний під вакуумом, рівень наповнення є значно вищим. Якщо речовина в пакетику є стійкою для окислення, виробничі операції можуть проводитися під захистом потоку вільного від кисню інертного газу, наприклад, азоту. Заготовка може складатися із листів або складених листів м'якого матеріалу, наприклад, алюмінію товщиною від 5 мікрон до 40 мікрон, або з пластику, наприклад, поліестеру (ПЕТ). Переважно, листи виконані з м'якого багатошарового матеріалу, який придатний для зварювання із застосуванням звичайних способів, хоча водночас забезпечує належний захист для продукту від кисню та водяної пари. Переважною є наступна комбінація матеріалів: Зовнішній шар: ПЕТ (звичайний, плетений або неплетений), поліетилен (ПE), поліпропілен (ПП), поліамід (ПA), полістирен (ПС) або папір товщиною від приблизно 1 мікрона до приблизно 20 мікрон, і переважно, від приблизно 5 мікрон до приблизно 15 мікрон; Високобар'єрний центральний шар; алюміній, сополімер етилену і вінілового спирту (ПВС), полівініліден (ПВДС), ПЕТ або полівінілацетат (ПВА) товщиною від приблизно 3 мікрон до приблизно 25 мікрон і переважно від приблизно 5 мікрон до приблизно 20 мікрон; Внутрішній шар: пластик, переважно ПП, ПЕ або орієнтований пропілен (OПП) із зварювальним лаком і товщиною від приблизно 1 мікрон до приблизно 20 мікрон, і переважно від приблизно 5 мікрон до приблизно 15 мікрон. Загальна товщина даних шарів переважно становить від 5 мікрон до 40 мікрон. Альтернативно, матеріали також можуть включати одношарову металізовану фольгу або БОПП. Запечатування можна здійснити при температурі між 180 градусів C і 250 градусів C. Альтернативно, запечатування можна здійснити ультразвуком або іншими придатними засобами. Можливо, наприклад, передбачити наступні багатошарові комбінації: ПЕТ-ПВС-ПЕ або ПЕТалюміній-ПЕ. Застосування біорозщеплюваного або водорозчинного матеріалу також є можливим в одному шарі або в комбінації із іншими матеріалами. В результаті принаймні одного з виробничих процесів, передбачених відповідно до даного винаходу, споживання шаруватого матеріалу для вироблення пакетику зменшується. Крім того, оскільки в принаймні одному варіанті втілення винаходу передбачано, що трикутник матиме тільки два запечатаних поля, потреба в ділянках запечатування знижується, що також знижує споживання шаруватого матеріалу і споживання енергії для запечатування. Додатково, якщо трикутний пакет виробляють відповідно до способу шляхом загинання на себе, мультишарове 4 UA 109880 C2 5 10 15 20 25 30 35 40 45 50 55 60 запечатування не є необхідним. В одному з окремих варіантів втілення стрічка рівнобедрених трикутних пакетиків завдяки куту 45° в області запечатування стрічки закритих м'яких пакетиків у відповідності до даного винаходу може загинатися на себе шляхом загортання на себе до одержання форми квадрату. Таким чином, при складанні виміри можуть бути оптимізовані, і згорнуту стрічку легко пакувати у вторинну упаковку. Стає можливим відокремлювати окремі трикутні пакетики, що утворюють стрічку, від квадратної коробки. Завдяки трикутній формі, окремі пакетики мають інтуітивне відкриття, їх вміст легко висипати. Їх отвір для відкриття може бути інтуітивно розташований в одному з кутів трикутника, що покращує легкість висипання вмісту, оскільки вміст легко проковзує назовні каналу, утвореного випускним отвором. Крім того, завдяки кутовому випускному отвору, ризик просипання порошку або рідини зменшується, і необхідний менший простір. Коли стрічка закритих м'яких пакетиків придатна для демонстрування, помітно, що стрічка, утворена трикутними пакетиками, має більшу зовнішню поверхню, ніж стрічка, утворена з відомих з рівня техніки пакетиків прямокутної форми. Фіг. 1A є загальним видом пакетика у відповідності до даного винаходу. На Фіг. 1A пакетик 100, виконаний у відповідності до одного з варіантів втілення даного винаходу, представлений у загальному вигляді напроти чашки, куди необхідно вручну висипати його вміст для приготування напою. Пакетик 100, представлений на Фіг. 1A, є по суті тільки прикладом, особливо щодо логотипу та інших декоративних або функціональних вказівок на пакетику, а також щодо наявності таких надрукованих вказівок, як на передній поверхні пакетика, оберненій до споживача, так і на протилежній поверхні, яка в даному виді відвернута від споживача. Фіг. 1B є схематичним видом зверху пакетика у відповідності до варіанту втілення даного винаходу. Пакетик 100 згідно Фіг. 1B має форму правильного рівнобедреного прямокутника із суміжними та протилежними сторонами 102 довжини L1, рівними одна одній. Гіпотенуза кожного пакетика позначена 104 і має довжину L2. Пакетик може мати 2 або 3 запечатані сторони, пакетик 100 на фіг. 1B ілюструє приклад із двома ділянками запечатування 106. Також можуть бути наявні розриви 108, особливо у випадках, коли передбачене зберігання в пакетику більшого об'єму або вищої маси матеріалу. Пакетик виконаний із одним або двома кутовими прорізами 112, розташованими на призначених для цього лініях розриву, наприклад, це два непрямі внутрішні кути трикутника. Альтернативно, пакетик може бути, наприклад, виконаний із розділяючою ниткою по гіпотенузі, у варіанті втілення відповідно до даного винаходу, коли пакетик запечатаний тільки по двох лініях запечатування. Такий варіант втілення особливо придатний для випадків, коли важливо, щоб вміст пакетика екстрагували без зміни форми вмісту, а також для випадків, коли пакетик включає окремі порції твердих харчових продуктів. Фіг. 1C є схематичним видом зверху пакетика відповідно до іншого варіанту втілення даного винаходу; Пакетик 100 згідно Фіг. 1C має форму рівностороннього трикутника, кожна із сторін 102 рівна іншій. Крім того, пакетик, представлений на Фіг. 1C, зображує випадок, коли тільки дві сторони трикутника запечатані і зміцнені. В об'ємі даного винаходу передбачені різноманітні комбінації форми та зміцнення на 2 або 3 сторонах, і наведені приклади в даному аспекті не є обмежувальними. Наприклад, для пакетика, що призначений для зберігання рідин, тяжчого або більшого вмісту може бути передбачене зміцнення з трьох сторін. Фіг. 1D є схематичним видом зверху пакетика і відповідності до іншого варіанту втілення даного винаходу; Пакетик 100, представлений на Фіг. 1D, є закритим м'яким трикутним пакетиком, який має форму прямокутного рівнобедреного трикутника, причому пакетик має одне внутрішнє відділення, запечатане шляхом зварювання 3 сторони. Пакетик 100, представлений на Фіг. 1E, є іншим варіантом втілення даного винаходу, у відповідності до якого закритий м'який трикутний пакетик виконаний як прямокутний рівнобедрений трикутник, причому пакетик включає два внутрішні відділення, одне з яких запечатане шляхом зварювання трьох сторін, а друге має одну незварену стінку та дві зміцнені стінки. Кожне відділення призначене включати принаймні одну лінію розриву 112, розташовану інтуїтивно у куті для сприяння відкриттю споживачем. Два відділення можуть включати одну або дві різні речовини. Винахід також стосується способу виробництва стрічки трикутних закритих м'яких пакетиків 5 UA 109880 C2 5 10 15 20 25 30 35 40 45 50 55 60 із речовиною, який включає загинання на себе м'якого пакетика для утворення трикутного внутрішнього простору; наповнення зазначеного трикутного внутрішнього простору речовиною; запечатування принаймні одного загнутого листа по множині ліній зварювання для утримання речовини у зазначеному внутрішньому просторі; повторення вказаних стадій один або більше разів. Фіг. 2 зображує вид зверху заготовки на різних стадіях виробництва пакетика одним з передбачених даних винаходом способів. На Фіг. 2 заготовка 200 є мультишаровим м'яким листом, який складається по лінії згину 202 у напрямку складання 204, щоб утворити внутрішній простір для розміщення в ньому речовини. В розумінні виробництва мається на увазі закритий м'який прямокутний рівнобедрений трикутник - пакетик 100, представлений на Фіг. 1B, довжина лінії згину рівна гіпотенузі 104 зазначеного трикутника. В такому випадку ширину 206 заготовки 200 зручно обирають на початку процесу виробництва, так щоб виконати діагонально по лінії згину 202 довжини, що відповідає гіпотенузі бажаного розміру пакетика 100. Потім м'який лист загинають на себе по лініях 202, розташованих під кутом 45 градусів по напрямку складання 204. Коли одна сторона трикутника вирівняна із полем 208 заготовки 200, а інша сторона є перпендикулярною зазначеному полю 208, складання закінчене, і утворений бажаний внутрішній простір у формі правильного рівнобедреного трикутника. Як проілюстровано на Фіг. 4, внутрішній простір при заповненні речовиною запечатують по лініях 402 і 403 для замкнення всередині його вмісту. Запечатування по лінії 402 можна зручно виконати до заповнення внутрішнього простору. На наступній стадії гнучкий лист-заготовку знов загинають на себе під кутом 45 градусів для утворення наступного внутрішнього простору або об'єму. Операцію повторюють один раз або більше, скільки необхідно, поки не буде одержано бажано кількість пакетиків у стрічці, або поки не закінчиться лист-заготовка. Стрічка закритих трикутних пакетиків 700, вироблена способом згідно даного винаходу, як проілюстровано на Фіг. 2, що містить окремі правильні рівнобедрені трикутники-пакетики 704, проілюстрована Фіг. 3. Лінія перерізу 602 (A-A") перетинає лінію зварювання суміжних окремих закритих трикутних пакетиків. У виді 604 зазначеної лінії перерізу 602 можна побачити, що одношарова заготовка 200, перекрита шляхом загинання на себе для утворення бажаного пакетика, може бути запечатана за допомогою розплавленого запечатувального шару 402, що допомагає утворити бажаний внутрішній простір. Стрічка пакетиків відповідно до вищеописаного рішення, якщо трикутні пакетики скріплені разом одним шаром шаруватої заготовки, уможивлює добре відокремлення, коли користувач хоче відокремити один пакетик від інших, завдяки зменшеній жорсткості ділянки відокремлення, що може бути лише одношаровою, і цей шар може бути додатково ослаблений, наприклад, за допомогою перфорації. Фіг. 4 і 5 ілюструють додаткові варіанти втілення способу виробництва згідно даного винаходу, де стрічку трикутних закритих м'яких пакетиків із речовиною виробляють за допомогою способу, який передбачає: загортання листа-заготовки м'якого матеріалу навколо себе або навколо труби, поки поле заготовки не поєднається із самою заготовкою, утворюючи циліндричний простір і створюючи перекриття заготовкою самої себе по полю; поєднання двох шарів заготовки на перекритті шляхом запечатування для утворення трубоподібної структури; дозування зазначеної речовини у трубоподібну структуру; і вирівнювання трубоподібної структури та приєднання вже сформованого з'єднання до протилежної поверхні вирівняної труби, що утворює запечатані три шари, що закривають трикутні внутрішні простори, що містять зазначену речовину. У цих варіантах втілення лист-заготовка матеріалу загортається навколо себе (Фіг. 5) або навколо труби (Фіг 4), поки поле заготовки не з'єднається із самою заготовкою, утворюючи, таким чином, циліндричний об'єм заданої окружності. Зазначене загортання заготовки, наприклад, може продовжуватися до завершення другого повного обгортання. Між першим обгортанням і другим обгортанням існуватиме невелике перекриття матерілу, перекриття на місці, де два шари можуть бути з'єднані шляхом запечатування, зварювання абощо, утворючи трубоподібну структуру. Як можна побачити у виді в перерізі по лінії перерізу A-A", ділянка перекриття двох заготовок наявна вздовж лінії перерізу, тобто, ділянка запечатана, наприклад, за допомогою розплавленого запечатувального шару. Як можна спостерігати у виді в перерізі 808, лист-заготовка входить у машину для зварювання пакетиків під кутом 45 градусів і загортається, наприклад, навколо наповнюючої труби 800 у напрямку, вказаному стрілкою. При загортанні утворюється кріплення з фольги на перекритті (812), утворюючи, таким чином, трубоподібну структуру, наприклад, навколо наповнювальної труби. У варіанті втілення на ФІГ. 6 UA 109880 C2 5 10 15 20 25 30 35 40 45 50 55 60 4 наповнювальної труба входить у зазначену трубоподібну структуру на глибину, обрану таким чином, щоб можна було висипати речовину, призначену для пакування у пакетики. Як додатково можна побачити у виді в перерізі 810, наповнюючу трубу можна наповнювати речовиною, яку слід запакувати в пакетик, у позначеному стрілками напрямку, в просторі, що обмежений вторинним запечатувальним кріпленням (802), яке закриває кінець труби. Вторинне кріплення утворене шляхом вирівнювання трубоподібної структури і приєднання вже сформованого первинного запечатувального кріплення до протилежної поверхні вирівняної трули, що утворює запечатування з трьох шарів. Після відміряння зазначеної речовини трубоподібна конструкція, що включає речовину, буде рухатися надалі у напрямку стрілок, і вторинне кріплення (802) буде утворене знов, для утворення трикутного закритого пакетика. Таку операцію повторюють необхідну кількість разів. Як можна спостерігати у виді в перерізі по лінії перерізу B-B", вторинне запечатувальне кріплення утворює область з трьох з'єднаних шарів, наприклад, за допомогою розплавлених запечатувальних шарів. Як можна спостерігати, у варіанті втілення на Фіг. 4 окремо утворені трикутні пакетики наповнюють вертикальною трубою, через яку направляють вміст окремого трикутного пакетика, поступово, по ходу формування кожного пакетика із здійсненням вищеописаних стадій. Результатом є стрічка прямокутних рівнобедрених пакетиків, які запечатані/зварені з двох сторін, третя сторона, що є гіпотенузою зазначеного трикутника, утворює лінію загинання м'якої заготовки, і вони з'єднані разом на запечатувальних сторонах. При формуванні прямокутного рівнобедреного трикутника пакетик може бути сформований із лініями розриву, наприклад, зручно розташованими близько до кутів 45 градусів, або тільки на одному, або на обох з них, для полегшення відкриття пакетика. Лінія розриву може бути виконана в обраному положенні для утворення послабленої проривної лінії, по якій користувач може вручну розірвати зазначений пакет для доступу до цього вмісту. Фіг. 6 ілюструє стрічку закритих трикутних пакетиків 700, вироблених вищеописаним способом згідно даного винаходу, у випадку, коли трикутні пакетики з'єднані разом 3 шарами шаруватого матеріалу, наприклад, як проілюстровано на Фіг. 4, що включають окремі прямокутні рівнобедрені трикутники-пакетики 704. Лінія перерізу 812 (A-A") перетинає лінію зварювання суміжних окремих закритих трикутних пакетиків, які поєднані лише з боків. У виді в перерізі 812 зазначеної лінії перерізу 812 можна спостерігати, що одношарова заготовка 200, яка перекривається при загинанні на себе для утворення бажаного пакетика, запечатана, наприклад, розплавленим запечатувальним шаром 402, що допомагає утворити бажаний внутрішній простір і, завдяки особливостям складання способу виробництва згідно даного винаходу, наразі являє собою 3 шари шаруватого матеріалу, що перекривають один одний. Розташований зверху лист-заготовка контактує із наступним шаром шаруватого матеріалу, який також зажатий між іншим шаром, що відокремлює їх від нижнього шару шаруватого матеріалу. Лінію відокремлення 814 можна зручно проколоти для утворення отвору 816 для полегшення відокремлення пакетиків. Отвір 816 утворений між кінцями трикутних пакетиків, наприклад, маючи розмір, достатньо великий, щоб дозволити пальцю споживача легко увійти в отвір, але не такий великий, що повністю відокремити один пакет від наступного іншого. Користувач, що хоче відокремити закритий трикутний пакетик від стрічки пакетиків в місці, якщо зазначені пакетики з'єднані трьома шарами шаруватого матеріалу і в стрічці утворений отвір 816, може, наприклад, ввести палець в отвір і спричинити направлений вниз тиск для подальшого збільшення утвору, що в процесі призводить до прориву з’єднань, що об'єднують пакетики на кінцях. Фіг. 7 є схематичним зображенням способу виробництва стрічки пакетиків у відповідності до ще одного варіанту втілення способу виробництва згідно даного винаходу. Множину гнучких заготовок з матеріалу, переважно дві з них, вводять у пакувальну машину, що подає їх у пристрій із заздалегідь сформованими засобами для розрізання та зварювання заготовок матеріалу. Коли заготовки зручно піднімаються, утворюючи форму рівнобедреного трикутника, при проході через пакувальну машину два бланки розрізаються на бажану форму і зварюються з трьох сторін, для утворення запечатаного з 3 сторін прямокутного рівнобедреного трикутника-пакетика. Оскільки довжина і ширина уможливлюють утворення одночасно множини пакетиків, такі пакетики можна відокремити один від одного при розрізанні і зварюванні, або вони залишаються з'єднаними у стрічку пакетиків відповідно до винаходу. Відповідно до одного з варіантів втілення способу згідно даного винаходу, м'який листзаготовку загинають симетрично посередині та запечатують по вільних полях, що находять одне на одне. Одержану трубоподібну заготовку наповнюють бажаною речовиною, і зварювальні верхівки бажаної форми та нахилу штампують трубоподібну заготовку для утворення стрічки трикутних пакетиків, як пакетиків із двома, так з трьома звареними 7 UA 109880 C2 5 10 15 20 25 30 35 40 45 50 55 60 сторонами. Пакетики можуть зберігатися стрічкою або відокремлюватися на окремі пакети, або шляхом штампування послабленої лінії між окремими пакетиками під час або після зварюванням, або шляхом розрізання їх окремо від зварювання. Ще один метод виробництва пакетика та стрічки пакетиків відповідно до даного винаходу проілюстрований на Фіг. 8. В такому варіанті втілення м'який лист-заготовка по довжині загнутий навколо труби, наприклад, наповнюючої труби, і поля закріплені для утворення трубоподібної конструкції. Трикутні пакетики, таким чином, можуть бути утворені шляхом вирівнювання трубоподібної конструкції і запечатування протилежних поверхонь по лініях, нахилених під кутом по відношенню до довжини трубоподібної конструкції, наприклад, на 45 градусів для утворення рівнобедрених пакетиків-трикутників. Під час утворення пакетиків вони можуть бути наповнені речовиною для зберігання в них за допомогою наповнюючої труби способом, аналогічним вищеописаного щодо інших варіантів втілення способу згідно винаходу. Фіг. 9 є схематичним зображенням відокремлення пакетиків від стрічки пакетиків до застосування. Незалежно від того, який спосіб виробництва згідно даного винаходу застосовувався для виробництва стрічки пакетиків, і чи передбачена ослаблена ділянка між двома послідовними пакетиками або отвір між двома послідовними пакетиками, пакетики, вироблені способом відповідно до даного винаходу, пропонують споживачеві зручність у застосуванні, оскільки їх легко відірвати для продажу або для безпосереднього застосування. У прикладі, проілюстрованому у верхній частині Фіг. 9, стрічка закритих прямокутних рівнобедрених трикутників-пакетиків 1302 є множиною пакетиків, з'єднаних разом одним шаром шаруватого матеріалу на спільній ділянці 1304 між двома суміжними пакетиками. Ділянка 1304 може бути додатково ослаблена перфораціями. Для відділення двох послідовно пакетиків 1302 від стрічки користувач має застосувати тиск по лініях 1306 для утворення первісного розриву по ділянці 1304. Через меншу жорсткість на ділянці 1304 у порівнянні із оточуючими ділянками, процес відокремлення буде легким для споживачів. В прикладі, проілюстрованому в нижній частині Фіг. 9, множина закритих прямокутних рівнобедрених трикутників-пакетиків 1302 є множиною пакетиків, з'єднаних разом трьома шарами в області, спільній між двома послідовними пакетиками. Зазначена область складається з ділянок 1306, що поєднують два пакетики послідовно по кутах, і з отвору 1308, де пакетики вже відокремлені. Користувач, що бажає відокремити від множини окремий пакетик, спричинятиме тиск по лініях 1310, наприклад, шляхом введення у зазначений отвір пальця. При запечатуванні пакетика вищеописаним способом принаймні щодо стадії 1006, необов'язково запечатувальна головка може відокремлювати або не відокремлювати один від одного послідовні трикутні пакетики виробленої стрічки трикутних пакетиків. Стрічка пакетиків може бути складена у форму багатокутника, наприклад, у випадку рівнобедрених трикутних пакетиків, у форму квадрата, як проілюстровано на Фіг. 10, 13 і 14 завдяки куту 45 градусів між лінією запечатування та поздовжньою віссю стрічки. Як така, складена стрічка матиме оптимізовані для подальшого зберігання розміри, її легко пакувати у вторинну упаковку, і окремі пакетики можна легко відділяти від квадратної коробки. Відповідно, спосіб зберігання стрічки закритих гнучких пакетиків, запропонований згідно даного винаходу, передбачає загинання на себе по колу стрічки закритих гнучких пакетиків, пресування загорнутої стрічки пакетиків із наданням форми багатокутника. На подальшій стадії пресована множина пакетиків може упаковуватись в коробку для демонстрування або у зовнішню упаковку іншого виду чи конструкцію для зберігання. Формою багатокутника переважно є квадрат. Фіг. 11 є видом стрічки пакетиків згідно винаходу (праворуч) у порівнянні із звичайним прямокутним пакетиком (ліворуч). Як можна побачити на Фіг. 11, стрічку трикутних закритих м'яких пакетиків можна продемонструвати користувачеві в комерційному закладі або місці зберігання. Така стрічка трикутних пакетиків може бути представлена із більшою шириною, ніж звичайна стрічка прямокутних пакетиків, водночас дозволяючи демонструвати більшу кількість окремих порційних пакетиків завдяки оптимізованому простору, який вони займають. Демонстрування можна здійснювати за допомогою підвісного пристрою, приєднаного до множини трикутних пакетиків (не показано на фігурі). Таким чином, спосіб демонстрування стрічки закритих м'яких пакетиків відповідно до даного винаходу передбачає принаймні розгортання множини пакетиків, підвішування множини пакетиків, причому можна застосовувати для сприяння підвішуванню підвісний пристрій, і демонстрування стрічки м'яких пакетиків. Даний винахід додатково стосується підвісного пристрою для зберігання і/або демонстрування стрічки пакетиків згідно винаходу, підвісний пристрій включає дві сторони (1201, 1202), повернуті вгору під прямим кутом по відношенню один до одного у вертикальні 8 UA 109880 C2 5 площині, і засоби (1203) для фіксації зазначеного підвісного пристрою на нерухомій конструкції. Такий підвісний пристрій проілюстровано на Фіг. 12. Стрічку пакетиків для зберігання і/або демонстрування розкладають на підвісному пристрої, проілюстрованому на Фіг. 12e, таким чином, що всі пакетики, крім верхнього, направлені таким чином, щоб передні сторони дивилися в одному напрямку. Підвісний пристрій може бути приєднаний до будь-якої нерухомої конструкції, наприклад, стінки, або до горизонтальної полиці. Засоби для фіксації підвісного пристрою на нерухомій конструкції можуть бути будь-якими, наприклад, гачком або кільцем. Винахід також стосується набору частин, що включають підвісний пристрій, описаний вище, і стрічку пакетиків відповідно до винаходу. 10 ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 60 1. Стрічка пакетиків, утворена множиною окремих трикутних закритих м'яких пакетиків, з'єднаних разом принаймні на одному кінці кожного окремого пакета або по лінії зварювання, кожен окремий трикутний закритий м'який пакет має внутрішній простір, утворений одним листом м'якого матеріалу-заготовки, зазначений лист заварений тільки з двох сторін закритого м'якого пакетика для утворення зазначеного внутрішнього простору так, що стрічка складається з трикутних пакетиків, кожен з яких зварений вздовж тільки двох сторін. 2. Стрічка пакетиків за п. 1, яка відрізняється тим, що кожен зазначений трикутний закритий м'який пакетик має форму прямокутного рівнобедреного трикутника. 3. Стрічка пакетиків за п. 1 або 2, яка відрізняється тим, що м'який матеріал-заготовка є непроникним для кисню і для водяної пари. 4. Стрічка пакетиків за будь-яким з пп. 1-3, яка відрізняється тим, що зазначений м'який матеріал-заготовка виконаний з алюмінію, поліестеру, поліетилену, поліпропілену, поліаміду, полістирену, паперу, співполімеру етилену та вінілового спирту, полівініліден хлориду, полівінілацетату, біопластмаси або їх сумішей. 5. Стрічка пакетиків за будь-яким з пп. 1-4, яка відрізняється тим, що кожен зазначений внутрішній простір містить індивідуальну порцію порошкового напою. 6. Стрічка пакетиків за п. 5, яка відрізняється тим, що порошковий напій вибирають з групи, до якої входять мелена обсмажена кава, чай, розчинна кава, суміш розчинної кави та меленої кави, шоколадний продукт, продукт солодового напою, сухе молоко і сухі вершки. 7. Стрічка пакетиків за будь-яким з пп. 1-6, яка відрізняється тим, що кожен пакетик практично симетричний по лінії запечатування. 8. Стрічка пакетиків за будь-яким з пп. 1-7, яка відрізняється тим, що кожен зазначений пакетик додатково включає множину ліній розрізу, розташовану на призначених для цього кутах трикутного пакетика. 9. Спосіб виробництва стрічки трикутних закритих м'яких пакетиків із речовиною за будь-яким з пп. 1-8, що передбачає: плоске загинання на себе м'якого листа-стрічки для утворення трикутного внутрішнього простору; наповнення зазначеного трикутного внутрішнього простору речовиною, і запечатування такого принаймні одного зігнутого листа по двох лініях зварювання для утримання речовини у зазначеному внутрішньому просторі; і повтор вищевказаних стадій один раз або більше. 10. Спосіб за п. 9, який передбачає загинання м'якого листа на себе під кутом 45 градусів відносно довжини стрічки, для утворення внутрішнього простору у вигляді прямокутного трикутника; наповнення внутрішнього простору зазначеною речовиною, і запечатування внутрішнього простору у формі прямокутного трикутника по двох відкритих сторонах. 11. Спосіб за п. 10, який відрізняється тим, що одна з двох відкритих сторін внутрішнього простору у формі прямокутного трикутника запечатана до наповнення внутрішнього простору зазначеною речовиною. 12. Спосіб виробництва стрічки трикутних закритих м'яких пакетиків із речовиною за будь-яким з пп. 1-8, який включає: загинання на себе м'якого листа-стрічки у подовжньому напрямку наповнення труби для утворення трикутного внутрішнього простору; наповнення зазначеного трикутного внутрішнього простору речовиною; запечатування принаймні однієї лінії згину по множині ліній зварювання для запечатування речовини у вказаному внутрішньому просторі, який відрізняється тим, що принаймні одна лінія 9 UA 109880 C2 5 10 15 20 25 30 запечатування виконана вздовж напрямку наповнювальної труби, а інші лінії запечатування виконані під кутом 45 градусів до подовжнього напрямку наповнювальної труби; повторювання вищевказаних стадій один або більше разів. 13. Спосіб за будь-яким з пп. 9-12, який додатково передбачає роз'єднання стрічки трикутних пакетиків для утворення множини окремих трикутних пакетиків. 14. Спосіб виробництва стрічки трикутних закритих м'яких пакетиків із речовиною за будь-яким з пп. 1-8, що передбачає: загортання листа-заготовки м'якого матеріалу навколо себе або навколо труби до того, як поле заготовки сполучається із власне заготовкою, утворюючи циліндричний об'єм і створюючи перекриття заготовки собою по полю; з'єднання двох шарів заготовки на перекритті шляхом запечатування для утворення трубоподібної конструкції; висипання зазначеної речовини у трубоподібну конструкцію, і вирівнювання трубоподібної структури і приєднання вже сформованого запечатувального кріплення до протилежної поверхні вирівняної труби із утворенням запечатувального кріплення з трьох шарів, що утворює трикутний внутрішній простір із речовиною. 15. Спосіб зберігання стрічки закритих м'яких пакетиків за будь-яким з пп. 1-8, що передбачає: загинання на себе по колу стрічки трикутних закритих гнучких пакетиків, і пресування зазначеної зігнутої стрічки пакетиків у форму багатокутника. 16. Спосіб демонстрування стрічки трикутних закритих м'яких пакетиків за будь-яким з пп. 1-8, який передбачає: розгортання стрічки м'яких закритих пакетиків, що складається з множини трикутних окремих пакетиків; і вивішування зазначеної стрічки пакетиків для демонстрування. 17. Підвісний пристрій для зберігання та демонстрування стрічки з пакетиків за будь-яким з пп. 1-8, який включає дві верхні поверхні, розташовані під прямим кутом одна до одної у вертикальній площині, і засоби для фіксації зазначеного підвісного пристрою на нерухомій конструкції. 18. Набір деталей, що включає підвісний пристрій за п. 17 і стрічку з пакетиків за будь-яким з пп. 1-8. 10 UA 109880 C2 11 UA 109880 C2 12 UA 109880 C2 13 UA 109880 C2 14 UA 109880 C2 15 UA 109880 C2 16 UA 109880 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 17
