Капсула, яка містить вміщену в ній рідину, і курильний виріб, який містить згадану капсулу

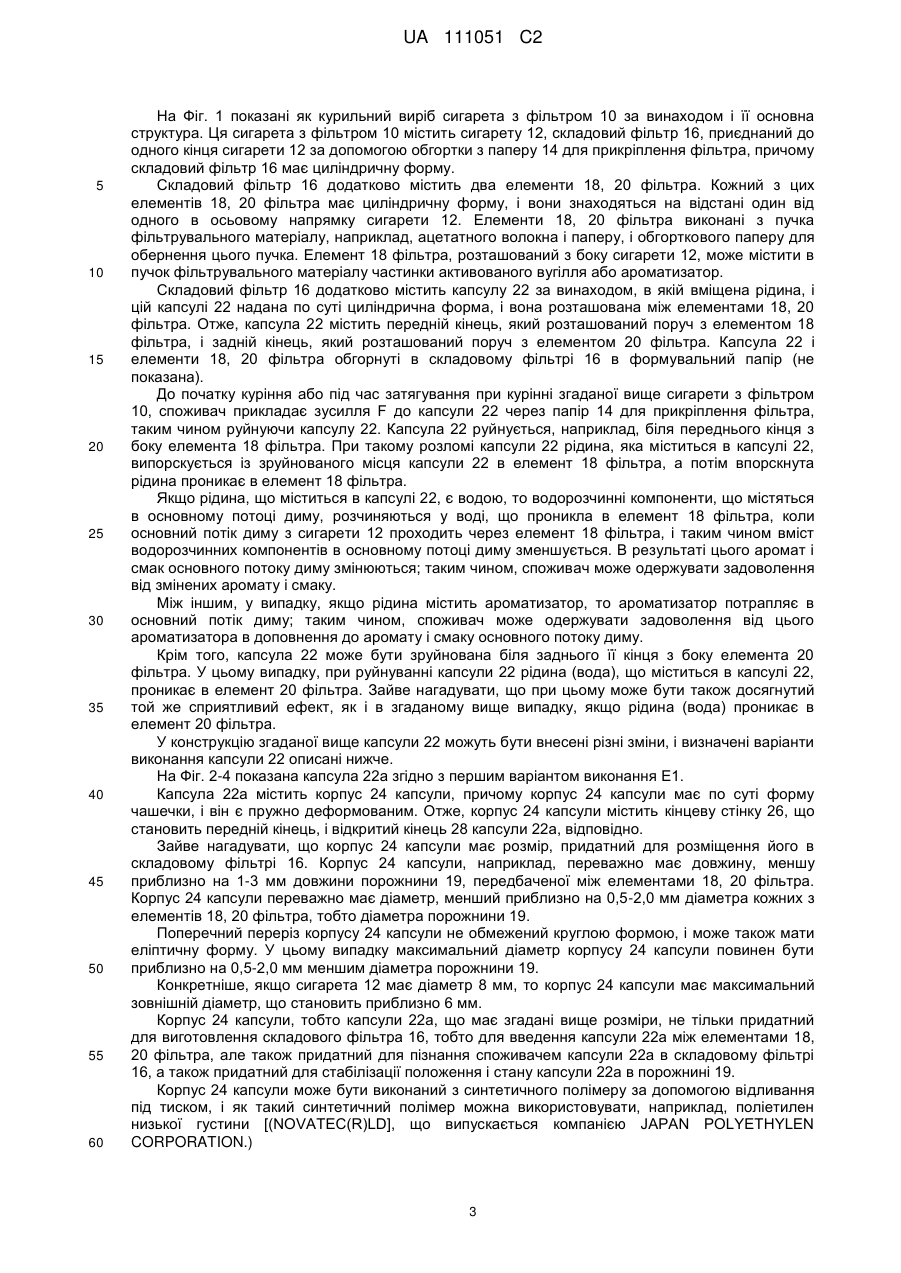

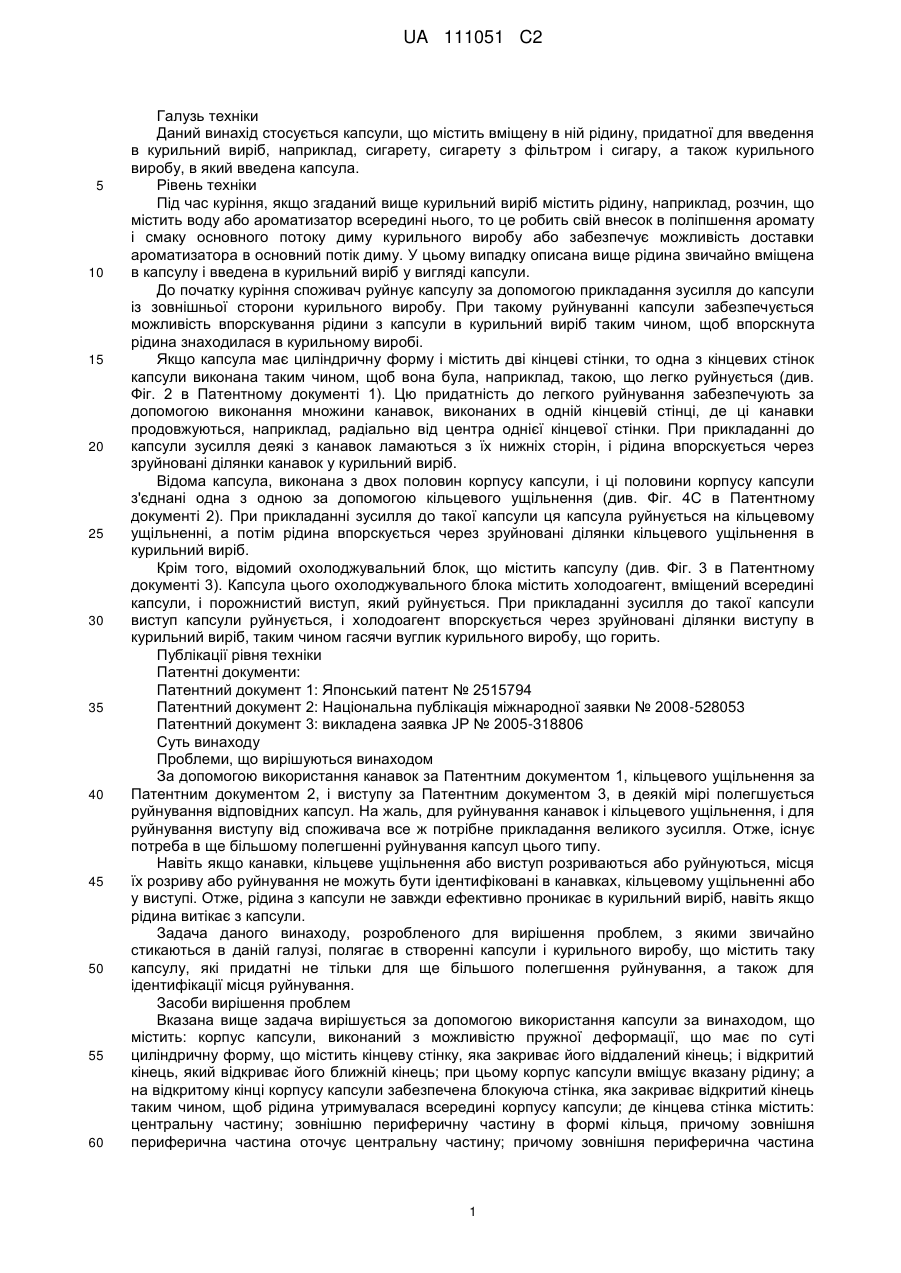

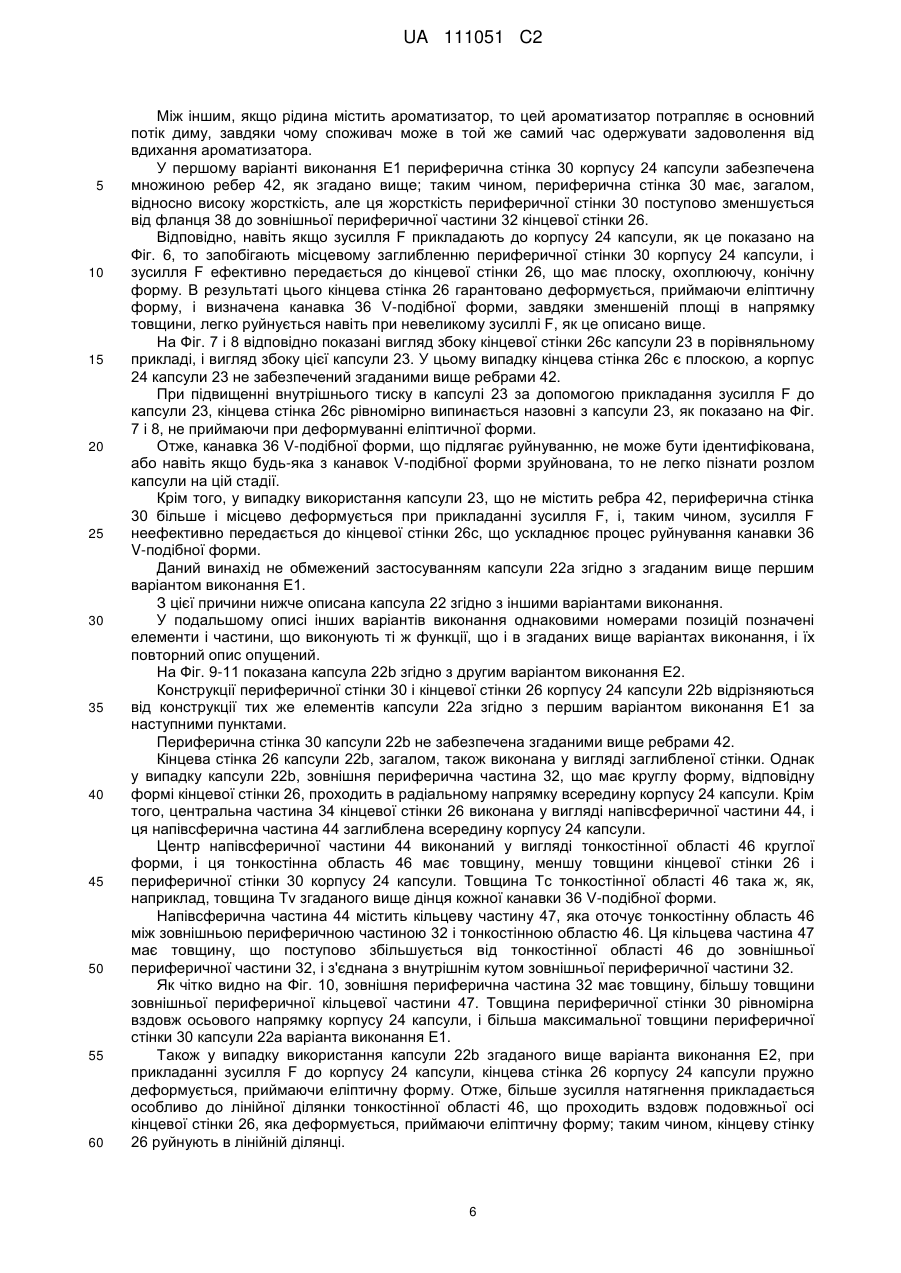

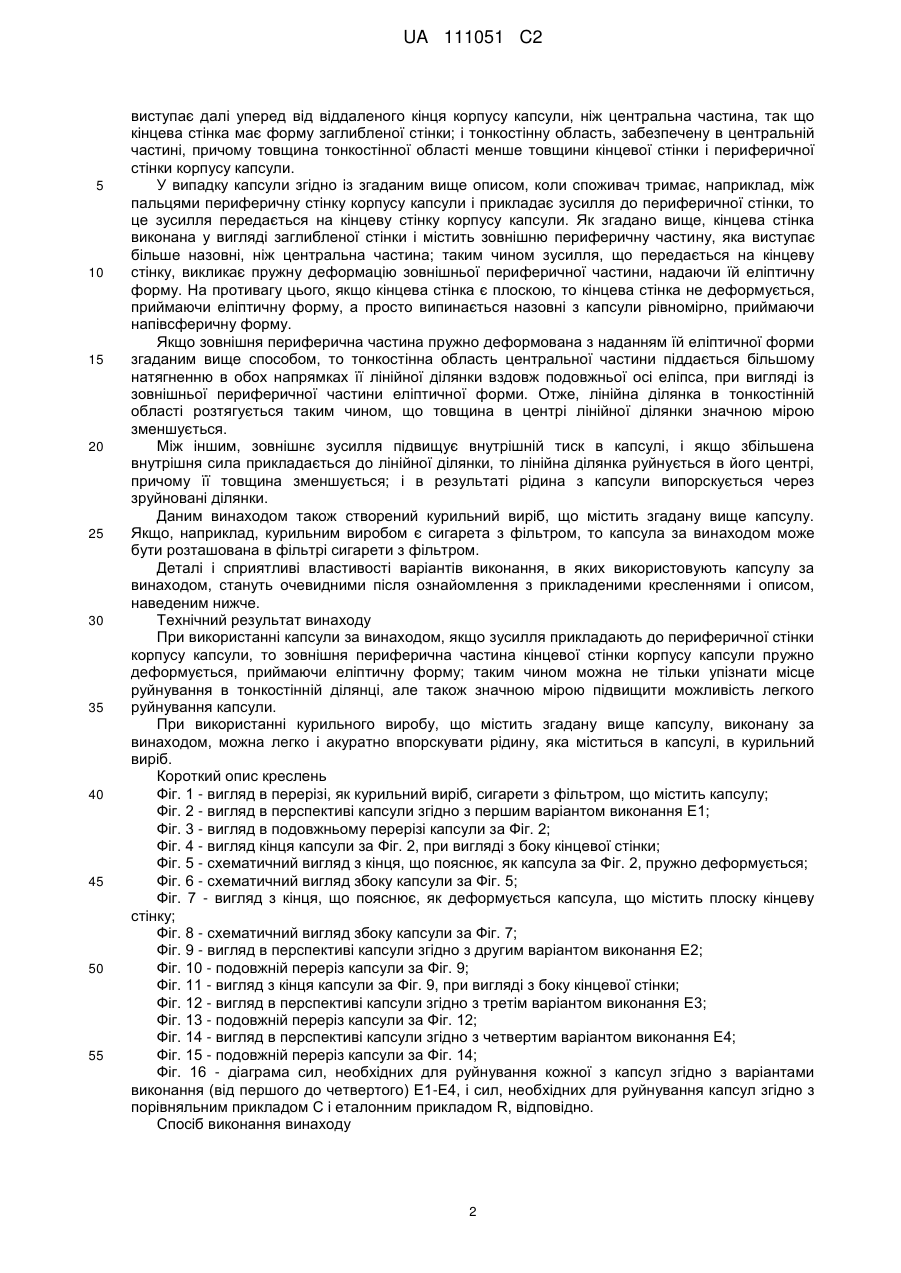

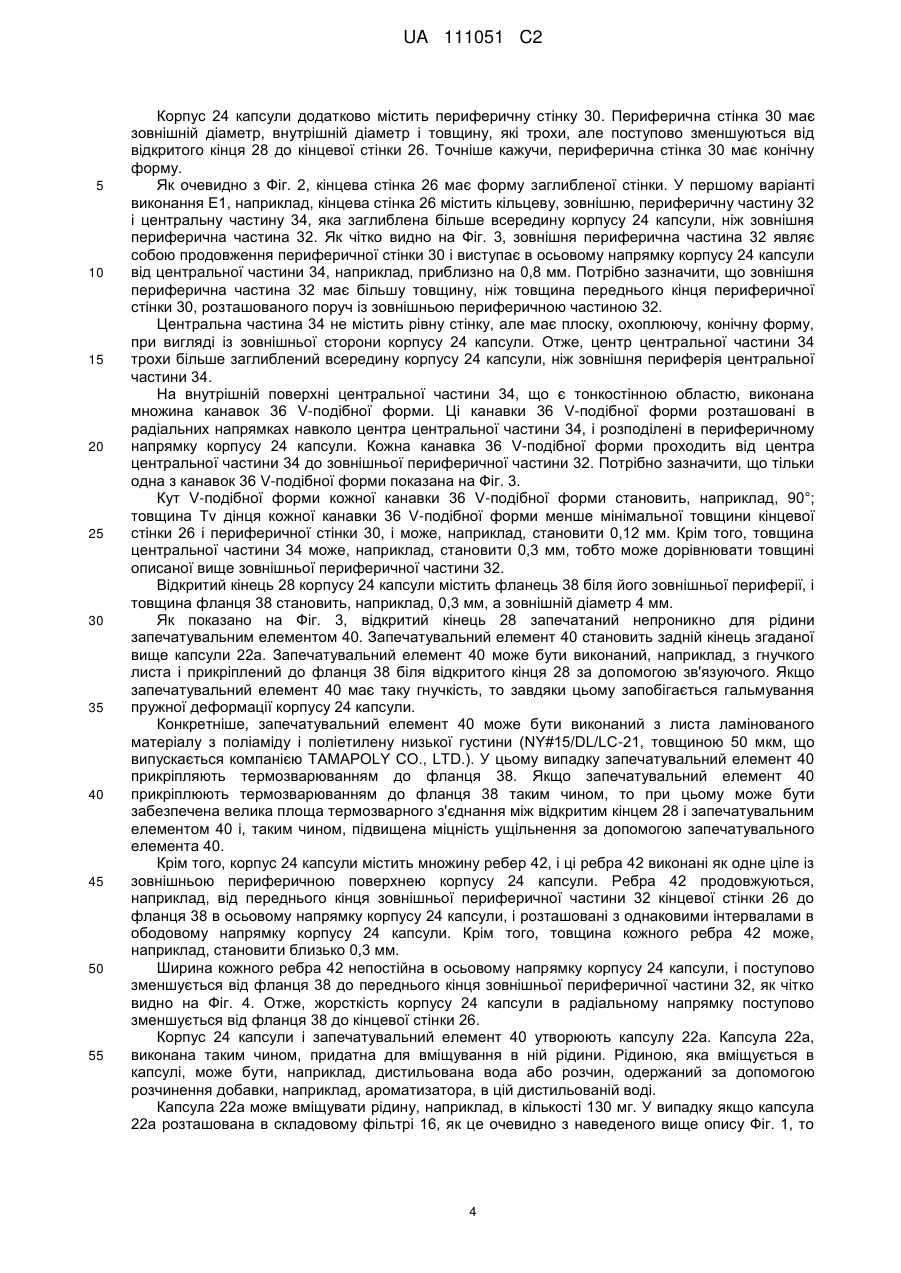

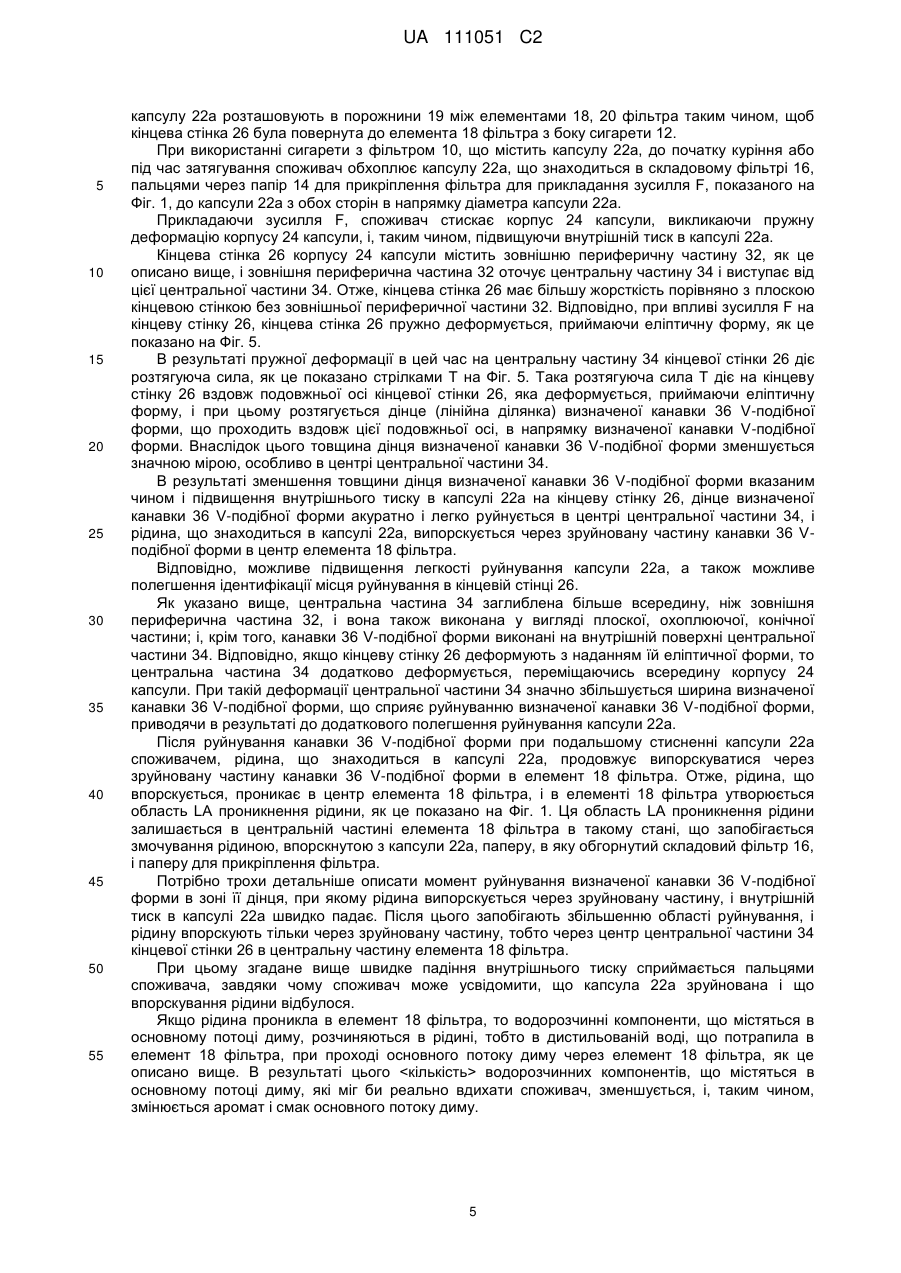

Реферат: Капсула (22), придатна для курильного виробу типу сигарети з фільтром, містить: корпус капсули (24), виконаний з можливістю пружної деформації, що має по суті циліндричну форму, який містить: кінцеву стінку (26), яка закриває передній кінець; і відкритий кінець (28) на іншому кінці; і яка містить рідину всередині неї; а також запечатувальний елемент (40) як блокуючу стінку, що закриває відкритий кінець (28). Кінцева стінка (26) виконана у вигляді заглибленої стінки і містить: зовнішню периферичну частину (32), забезпечену на зовнішній периферії; центральну частину (34), забезпечену всередині зовнішньої периферичної частини (32), яка більш заглиблена всередину, ніж зовнішня периферична частина (32); і множину канавок (36) Vподібної форми, радіально розташованих в центральній частині (34), виконаній у вигляді тонкостінної області. Товщина денця кожної канавки (36) V-подібної форми менша товщини кінцевої стінки (26) і периферичної стінки (30) корпусу капсули (24). UA 111051 C2 (12) UA 111051 C2 UA 111051 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Даний винахід стосується капсули, що містить вміщену в ній рідину, придатної для введення в курильний виріб, наприклад, сигарету, сигарету з фільтром і сигару, а також курильного виробу, в який введена капсула. Рівень техніки Під час куріння, якщо згаданий вище курильний виріб містить рідину, наприклад, розчин, що містить воду або ароматизатор всередині нього, то це робить свій внесок в поліпшення аромату і смаку основного потоку диму курильного виробу або забезпечує можливість доставки ароматизатора в основний потік диму. У цьому випадку описана вище рідина звичайно вміщена в капсулу і введена в курильний виріб у вигляді капсули. До початку куріння споживач руйнує капсулу за допомогою прикладання зусилля до капсули із зовнішньої сторони курильного виробу. При такому руйнуванні капсули забезпечується можливість впорскування рідини з капсули в курильний виріб таким чином, щоб впорскнута рідина знаходилася в курильному виробі. Якщо капсула має циліндричну форму і містить дві кінцеві стінки, то одна з кінцевих стінок капсули виконана таким чином, щоб вона була, наприклад, такою, що легко руйнується (див. Фіг. 2 в Патентному документі 1). Цю придатність до легкого руйнування забезпечують за допомогою виконання множини канавок, виконаних в одній кінцевій стінці, де ці канавки продовжуються, наприклад, радіально від центра однієї кінцевої стінки. При прикладанні до капсули зусилля деякі з канавок ламаються з їх нижніх сторін, і рідина впорскується через зруйновані ділянки канавок у курильний виріб. Відома капсула, виконана з двох половин корпусу капсули, і ці половини корпусу капсули з'єднані одна з одною за допомогою кільцевого ущільнення (див. Фіг. 4C в Патентному документі 2). При прикладанні зусилля до такої капсули ця капсула руйнується на кільцевому ущільненні, а потім рідина впорскується через зруйновані ділянки кільцевого ущільнення в курильний виріб. Крім того, відомий охолоджувальний блок, що містить капсулу (див. Фіг. 3 в Патентному документі 3). Капсула цього охолоджувального блока містить холодоагент, вміщений всередині капсули, і порожнистий виступ, який руйнується. При прикладанні зусилля до такої капсули виступ капсули руйнується, і холодоагент впорскується через зруйновані ділянки виступу в курильний виріб, таким чином гасячи вуглик курильного виробу, що горить. Публікації рівня техніки Патентні документи: Патентний документ 1: Японський патент № 2515794 Патентний документ 2: Національна публікація міжнародної заявки № 2008-528053 Патентний документ 3: викладена заявка JP № 2005-318806 Суть винаходу Проблеми, що вирішуються винаходом За допомогою використання канавок за Патентним документом 1, кільцевого ущільнення за Патентним документом 2, і виступу за Патентним документом 3, в деякій мірі полегшується руйнування відповідних капсул. На жаль, для руйнування канавок і кільцевого ущільнення, і для руйнування виступу від споживача все ж потрібне прикладання великого зусилля. Отже, існує потреба в ще більшому полегшенні руйнування капсул цього типу. Навіть якщо канавки, кільцеве ущільнення або виступ розриваються або руйнуються, місця їх розриву або руйнування не можуть бути ідентифіковані в канавках, кільцевому ущільненні або у виступі. Отже, рідина з капсули не завжди ефективно проникає в курильний виріб, навіть якщо рідина витікає з капсули. Задача даного винаходу, розробленого для вирішення проблем, з якими звичайно стикаються в даній галузі, полягає в створенні капсули і курильного виробу, що містить таку капсулу, які придатні не тільки для ще більшого полегшення руйнування, а також для ідентифікації місця руйнування. Засоби вирішення проблем Вказана вище задача вирішується за допомогою використання капсули за винаходом, що містить: корпус капсули, виконаний з можливістю пружної деформації, що має по суті циліндричну форму, що містить кінцеву стінку, яка закриває його віддалений кінець; і відкритий кінець, який відкриває його ближній кінець; при цьому корпус капсули вміщує вказану рідину; а на відкритому кінці корпусу капсули забезпечена блокуюча стінка, яка закриває відкритий кінець таким чином, щоб рідина утримувалася всередині корпусу капсули; де кінцева стінка містить: центральну частину; зовнішню периферичну частину в формі кільця, причому зовнішня периферична частина оточує центральну частину; причому зовнішня периферична частина 1 UA 111051 C2 5 10 15 20 25 30 35 40 45 50 55 виступає далі уперед від віддаленого кінця корпусу капсули, ніж центральна частина, так що кінцева стінка має форму заглибленої стінки; і тонкостінну область, забезпечену в центральній частині, причому товщина тонкостінної області менше товщини кінцевої стінки і периферичної стінки корпусу капсули. У випадку капсули згідно із згаданим вище описом, коли споживач тримає, наприклад, між пальцями периферичну стінку корпусу капсули і прикладає зусилля до периферичної стінки, то це зусилля передається на кінцеву стінку корпусу капсули. Як згадано вище, кінцева стінка виконана у вигляді заглибленої стінки і містить зовнішню периферичну частину, яка виступає більше назовні, ніж центральна частина; таким чином зусилля, що передається на кінцеву стінку, викликає пружну деформацію зовнішньої периферичної частини, надаючи їй еліптичну форму. На противагу цього, якщо кінцева стінка є плоскою, то кінцева стінка не деформується, приймаючи еліптичну форму, а просто випинається назовні з капсули рівномірно, приймаючи напівсферичну форму. Якщо зовнішня периферична частина пружно деформована з наданням їй еліптичної форми згаданим вище способом, то тонкостінна область центральної частини піддається більшому натягненню в обох напрямках її лінійної ділянки вздовж подовжньої осі еліпса, при вигляді із зовнішньої периферичної частини еліптичної форми. Отже, лінійна ділянка в тонкостінній області розтягується таким чином, що товщина в центрі лінійної ділянки значною мірою зменшується. Між іншим, зовнішнє зусилля підвищує внутрішній тиск в капсулі, і якщо збільшена внутрішня сила прикладається до лінійної ділянки, то лінійна ділянка руйнується в його центрі, причому її товщина зменшується; і в результаті рідина з капсули випорскується через зруйновані ділянки. Даним винаходом також створений курильний виріб, що містить згадану вище капсулу. Якщо, наприклад, курильним виробом є сигарета з фільтром, то капсула за винаходом може бути розташована в фільтрі сигарети з фільтром. Деталі і сприятливі властивості варіантів виконання, в яких використовують капсулу за винаходом, стануть очевидними після ознайомлення з прикладеними кресленнями і описом, наведеним нижче. Технічний результат винаходу При використанні капсули за винаходом, якщо зусилля прикладають до периферичної стінки корпусу капсули, то зовнішня периферична частина кінцевої стінки корпусу капсули пружно деформується, приймаючи еліптичну форму; таким чином можна не тільки упізнати місце руйнування в тонкостінній ділянці, але також значною мірою підвищити можливість легкого руйнування капсули. При використанні курильного виробу, що містить згадану вище капсулу, виконану за винаходом, можна легко і акуратно впорскувати рідину, яка міститься в капсулі, в курильний виріб. Короткий опис креслень Фіг. 1 - вигляд в перерізі, як курильний виріб, сигарети з фільтром, що містить капсулу; Фіг. 2 - вигляд в перспективі капсули згідно з першим варіантом виконання E1; Фіг. 3 - вигляд в подовжньому перерізі капсули за Фіг. 2; Фіг. 4 - вигляд кінця капсули за Фіг. 2, при вигляді з боку кінцевої стінки; Фіг. 5 - схематичний вигляд з кінця, що пояснює, як капсула за Фіг. 2, пружно деформується; Фіг. 6 - схематичний вигляд збоку капсули за Фіг. 5; Фіг. 7 - вигляд з кінця, що пояснює, як деформується капсула, що містить плоску кінцеву стінку; Фіг. 8 - схематичний вигляд збоку капсули за Фіг. 7; Фіг. 9 - вигляд в перспективі капсули згідно з другим варіантом виконання E2; Фіг. 10 - подовжній переріз капсули за Фіг. 9; Фіг. 11 - вигляд з кінця капсули за Фіг. 9, при вигляді з боку кінцевої стінки; Фіг. 12 - вигляд в перспективі капсули згідно з третім варіантом виконання E3; Фіг. 13 - подовжній переріз капсули за Фіг. 12; Фіг. 14 - вигляд в перспективі капсули згідно з четвертим варіантом виконання E4; Фіг. 15 - подовжній переріз капсули за Фіг. 14; Фіг. 16 - діаграма сил, необхідних для руйнування кожної з капсул згідно з варіантами виконання (від першого до четвертого) E1-E4, і сил, необхідних для руйнування капсул згідно з порівняльним прикладом С і еталонним прикладом R, відповідно. Спосіб виконання винаходу 2 UA 111051 C2 5 10 15 20 25 30 35 40 45 50 55 60 На Фіг. 1 показані як курильний виріб сигарета з фільтром 10 за винаходом і її основна структура. Ця сигарета з фільтром 10 містить сигарету 12, складовий фільтр 16, приєднаний до одного кінця сигарети 12 за допомогою обгортки з паперу 14 для прикріплення фільтра, причому складовий фільтр 16 має циліндричну форму. Складовий фільтр 16 додатково містить два елементи 18, 20 фільтра. Кожний з цих елементів 18, 20 фільтра має циліндричну форму, і вони знаходяться на відстані один від одного в осьовому напрямку сигарети 12. Елементи 18, 20 фільтра виконані з пучка фільтрувального матеріалу, наприклад, ацетатного волокна і паперу, і обгорткового паперу для обернення цього пучка. Елемент 18 фільтра, розташований з боку сигарети 12, може містити в пучок фільтрувального матеріалу частинки активованого вугілля або ароматизатор. Складовий фільтр 16 додатково містить капсулу 22 за винаходом, в якій вміщена рідина, і цій капсулі 22 надана по суті циліндрична форма, і вона розташована між елементами 18, 20 фільтра. Отже, капсула 22 містить передній кінець, який розташований поруч з елементом 18 фільтра, і задній кінець, який розташований поруч з елементом 20 фільтра. Капсула 22 і елементи 18, 20 фільтра обгорнуті в складовому фільтрі 16 в формувальний папір (не показана). До початку куріння або під час затягування при курінні згаданої вище сигарети з фільтром 10, споживач прикладає зусилля F до капсули 22 через папір 14 для прикріплення фільтра, таким чином руйнуючи капсулу 22. Капсула 22 руйнується, наприклад, біля переднього кінця з боку елемента 18 фільтра. При такому розломі капсули 22 рідина, яка міститься в капсулі 22, випорскується із зруйнованого місця капсули 22 в елемент 18 фільтра, а потім впорскнута рідина проникає в елемент 18 фільтра. Якщо рідина, що міститься в капсулі 22, є водою, то водорозчинні компоненти, що містяться в основному потоці диму, розчиняються у воді, що проникла в елемент 18 фільтра, коли основний потік диму з сигарети 12 проходить через елемент 18 фільтра, і таким чином вміст водорозчинних компонентів в основному потоці диму зменшується. В результаті цього аромат і смак основного потоку диму змінюються; таким чином, споживач може одержувати задоволення від змінених аромату і смаку. Між іншим, у випадку, якщо рідина містить ароматизатор, то ароматизатор потрапляє в основний потік диму; таким чином, споживач може одержувати задоволення від цього ароматизатора в доповнення до аромату і смаку основного потоку диму. Крім того, капсула 22 може бути зруйнована біля заднього її кінця з боку елемента 20 фільтра. У цьому випадку, при руйнуванні капсули 22 рідина (вода), що міститься в капсулі 22, проникає в елемент 20 фільтра. Зайве нагадувати, що при цьому може бути також досягнутий той же сприятливий ефект, як і в згаданому вище випадку, якщо рідина (вода) проникає в елемент 20 фільтра. У конструкцію згаданої вище капсули 22 можуть бути внесені різні зміни, і визначені варіанти виконання капсули 22 описані нижче. На Фіг. 2-4 показана капсула 22a згідно з першим варіантом виконання E1. Капсула 22a містить корпус 24 капсули, причому корпус 24 капсули має по суті форму чашечки, і він є пружно деформованим. Отже, корпус 24 капсули містить кінцеву стінку 26, що становить передній кінець, і відкритий кінець 28 капсули 22a, відповідно. Зайве нагадувати, що корпус 24 капсули має розмір, придатний для розміщення його в складовому фільтрі 16. Корпус 24 капсули, наприклад, переважно має довжину, меншу приблизно на 1-3 мм довжини порожнини 19, передбаченої між елементами 18, 20 фільтра. Корпус 24 капсули переважно має діаметр, менший приблизно на 0,5-2,0 мм діаметра кожних з елементів 18, 20 фільтра, тобто діаметра порожнини 19. Поперечний переріз корпусу 24 капсули не обмежений круглою формою, і може також мати еліптичну форму. У цьому випадку максимальний діаметр корпусу 24 капсули повинен бути приблизно на 0,5-2,0 мм меншим діаметра порожнини 19. Конкретніше, якщо сигарета 12 має діаметр 8 мм, то корпус 24 капсули має максимальний зовнішній діаметр, що становить приблизно 6 мм. Корпус 24 капсули, тобто капсули 22a, що має згадані вище розміри, не тільки придатний для виготовлення складового фільтра 16, тобто для введення капсули 22a між елементами 18, 20 фільтра, але також придатний для пізнання споживачем капсули 22a в складовому фільтрі 16, а також придатний для стабілізації положення і стану капсули 22a в порожнині 19. Корпус 24 капсули може бути виконаний з синтетичного полімеру за допомогою відливання під тиском, і як такий синтетичний полімер можна використовувати, наприклад, поліетилен низької густини [(NOVATEC(R)LD], що випускається компанією JAPAN POLYETHYLEN CORPORATION.) 3 UA 111051 C2 5 10 15 20 25 30 35 40 45 50 55 Корпус 24 капсули додатково містить периферичну стінку 30. Периферична стінка 30 має зовнішній діаметр, внутрішній діаметр і товщину, які трохи, але поступово зменшуються від відкритого кінця 28 до кінцевої стінки 26. Точніше кажучи, периферична стінка 30 має конічну форму. Як очевидно з Фіг. 2, кінцева стінка 26 має форму заглибленої стінки. У першому варіанті виконання E1, наприклад, кінцева стінка 26 містить кільцеву, зовнішню, периферичну частину 32 і центральну частину 34, яка заглиблена більше всередину корпусу 24 капсули, ніж зовнішня периферична частина 32. Як чітко видно на Фіг. 3, зовнішня периферична частина 32 являє собою продовження периферичної стінки 30 і виступає в осьовому напрямку корпусу 24 капсули від центральної частини 34, наприклад, приблизно на 0,8 мм. Потрібно зазначити, що зовнішня периферична частина 32 має більшу товщину, ніж товщина переднього кінця периферичної стінки 30, розташованого поруч із зовнішньою периферичною частиною 32. Центральна частина 34 не містить рівну стінку, але має плоску, охоплюючу, конічну форму, при вигляді із зовнішньої сторони корпусу 24 капсули. Отже, центр центральної частини 34 трохи більше заглиблений всередину корпусу 24 капсули, ніж зовнішня периферія центральної частини 34. На внутрішній поверхні центральної частини 34, що є тонкостінною областю, виконана множина канавок 36 V-подібної форми. Ці канавки 36 V-подібної форми розташовані в радіальних напрямках навколо центра центральної частини 34, і розподілені в периферичному напрямку корпусу 24 капсули. Кожна канавка 36 V-подібної форми проходить від центра центральної частини 34 до зовнішньої периферичної частини 32. Потрібно зазначити, що тільки одна з канавок 36 V-подібної форми показана на Фіг. 3. Кут V-подібної форми кожної канавки 36 V-подібної форми становить, наприклад, 90°; товщина Tv дінця кожної канавки 36 V-подібної форми менше мінімальної товщини кінцевої стінки 26 і периферичної стінки 30, і може, наприклад, становити 0,12 мм. Крім того, товщина центральної частини 34 може, наприклад, становити 0,3 мм, тобто може дорівнювати товщині описаної вище зовнішньої периферичної частини 32. Відкритий кінець 28 корпусу 24 капсули містить фланець 38 біля його зовнішньої периферії, і товщина фланця 38 становить, наприклад, 0,3 мм, а зовнішній діаметр 4 мм. Як показано на Фіг. 3, відкритий кінець 28 запечатаний непроникно для рідини запечатувальним елементом 40. Запечатувальний елемент 40 становить задній кінець згаданої вище капсули 22a. Запечатувальний елемент 40 може бути виконаний, наприклад, з гнучкого листа і прикріплений до фланця 38 біля відкритого кінця 28 за допомогою зв'язуючого. Якщо запечатувальний елемент 40 має таку гнучкість, то завдяки цьому запобігається гальмування пружної деформації корпусу 24 капсули. Конкретніше, запечатувальний елемент 40 може бути виконаний з листа ламінованого матеріалу з поліаміду і поліетилену низької густини (NY#15/DL/LC-21, товщиною 50 мкм, що випускається компанією TAMAPOLY CO., LTD.). У цьому випадку запечатувальний елемент 40 прикріпляють термозварюванням до фланця 38. Якщо запечатувальний елемент 40 прикріплюють термозварюванням до фланця 38 таким чином, то при цьому може бути забезпечена велика площа термозварного з'єднання між відкритим кінцем 28 і запечатувальним елементом 40 і, таким чином, підвищена міцність ущільнення за допомогою запечатувального елемента 40. Крім того, корпус 24 капсули містить множину ребер 42, і ці ребра 42 виконані як одне ціле із зовнішньою периферичною поверхнею корпусу 24 капсули. Ребра 42 продовжуються, наприклад, від переднього кінця зовнішньої периферичної частини 32 кінцевої стінки 26 до фланця 38 в осьовому напрямку корпусу 24 капсули, і розташовані з однаковими інтервалами в ободовому напрямку корпусу 24 капсули. Крім того, товщина кожного ребра 42 може, наприклад, становити близько 0,3 мм. Ширина кожного ребра 42 непостійна в осьовому напрямку корпусу 24 капсули, і поступово зменшується від фланця 38 до переднього кінця зовнішньої периферичної частини 32, як чітко видно на Фіг. 4. Отже, жорсткість корпусу 24 капсули в радіальному напрямку поступово зменшується від фланця 38 до кінцевої стінки 26. Корпус 24 капсули і запечатувальний елемент 40 утворюють капсулу 22a. Капсула 22a, виконана таким чином, придатна для вміщування в ній рідини. Рідиною, яка вміщується в капсулі, може бути, наприклад, дистильована вода або розчин, одержаний за допомогою розчинення добавки, наприклад, ароматизатора, в цій дистильованій воді. Капсула 22a може вміщувати рідину, наприклад, в кількості 130 мг. У випадку якщо капсула 22a розташована в складовому фільтрі 16, як це очевидно з наведеного вище опису Фіг. 1, то 4 UA 111051 C2 5 10 15 20 25 30 35 40 45 50 55 капсулу 22a розташовують в порожнини 19 між елементами 18, 20 фільтра таким чином, щоб кінцева стінка 26 була повернута до елемента 18 фільтра з боку сигарети 12. При використанні сигарети з фільтром 10, що містить капсулу 22a, до початку куріння або під час затягування споживач обхоплює капсулу 22a, що знаходиться в складовому фільтрі 16, пальцями через папір 14 для прикріплення фільтра для прикладання зусилля F, показаного на Фіг. 1, до капсули 22a з обох сторін в напрямку діаметра капсули 22a. Прикладаючи зусилля F, споживач стискає корпус 24 капсули, викликаючи пружну деформацію корпусу 24 капсули, і, таким чином, підвищуючи внутрішній тиск в капсулі 22a. Кінцева стінка 26 корпусу 24 капсули містить зовнішню периферичну частину 32, як це описано вище, і зовнішня периферична частина 32 оточує центральну частину 34 і виступає від цієї центральної частини 34. Отже, кінцева стінка 26 має більшу жорсткість порівняно з плоскою кінцевою стінкою без зовнішньої периферичної частини 32. Відповідно, при впливі зусилля F на кінцеву стінку 26, кінцева стінка 26 пружно деформується, приймаючи еліптичну форму, як це показано на Фіг. 5. В результаті пружної деформації в цей час на центральну частину 34 кінцевої стінки 26 діє розтягуюча сила, як це показано стрілками Т на Фіг. 5. Така розтягуюча сила Т діє на кінцеву стінку 26 вздовж подовжньої осі кінцевої стінки 26, яка деформується, приймаючи еліптичну форму, і при цьому розтягується дінце (лінійна ділянка) визначеної канавки 36 V-подібної форми, що проходить вздовж цієї подовжньої осі, в напрямку визначеної канавки V-подібної форми. Внаслідок цього товщина дінця визначеної канавки 36 V-подібної форми зменшується значною мірою, особливо в центрі центральної частини 34. В результаті зменшення товщини дінця визначеної канавки 36 V-подібної форми вказаним чином і підвищення внутрішнього тиску в капсулі 22a на кінцеву стінку 26, дінце визначеної канавки 36 V-подібної форми акуратно і легко руйнується в центрі центральної частини 34, і рідина, що знаходиться в капсулі 22a, випорскується через зруйновану частину канавки 36 Vподібної форми в центр елемента 18 фільтра. Відповідно, можливе підвищення легкості руйнування капсули 22a, а також можливе полегшення ідентифікації місця руйнування в кінцевій стінці 26. Як указано вище, центральна частина 34 заглиблена більше всередину, ніж зовнішня периферична частина 32, і вона також виконана у вигляді плоскої, охоплюючої, конічної частини; і, крім того, канавки 36 V-подібної форми виконані на внутрішній поверхні центральної частини 34. Відповідно, якщо кінцеву стінку 26 деформують з наданням їй еліптичної форми, то центральна частина 34 додатково деформується, переміщаючись всередину корпусу 24 капсули. При такій деформації центральної частини 34 значно збільшується ширина визначеної канавки 36 V-подібної форми, що сприяє руйнуванню визначеної канавки 36 V-подібної форми, приводячи в результаті до додаткового полегшення руйнування капсули 22a. Після руйнування канавки 36 V-подібної форми при подальшому стисненні капсули 22a споживачем, рідина, що знаходиться в капсулі 22a, продовжує випорскуватися через зруйновану частину канавки 36 V-подібної форми в елемент 18 фільтра. Отже, рідина, що впорскується, проникає в центр елемента 18 фільтра, і в елементі 18 фільтра утворюється область LA проникнення рідини, як це показано на Фіг. 1. Ця область LA проникнення рідини залишається в центральній частині елемента 18 фільтра в такому стані, що запобігається змочування рідиною, впорскнутою з капсули 22a, паперу, в яку обгорнутий складовий фільтр 16, і паперу для прикріплення фільтра. Потрібно трохи детальніше описати момент руйнування визначеної канавки 36 V-подібної форми в зоні її дінця, при якому рідина випорскується через зруйновану частину, і внутрішній тиск в капсулі 22a швидко падає. Після цього запобігають збільшенню області руйнування, і рідину впорскують тільки через зруйновану частину, тобто через центр центральної частини 34 кінцевої стінки 26 в центральну частину елемента 18 фільтра. При цьому згадане вище швидке падіння внутрішнього тиску сприймається пальцями споживача, завдяки чому споживач може усвідомити, що капсула 22a зруйнована і що впорскування рідини відбулося. Якщо рідина проникла в елемент 18 фільтра, то водорозчинні компоненти, що містяться в основному потоці диму, розчиняються в рідині, тобто в дистильованій воді, що потрапила в елемент 18 фільтра, при проході основного потоку диму через елемент 18 фільтра, як це описано вище. В результаті цього водорозчинних компонентів, що містяться в основному потоці диму, які міг би реально вдихати споживач, зменшується, і, таким чином, змінюється аромат і смак основного потоку диму. 5 UA 111051 C2 5 10 15 20 25 30 35 40 45 50 55 60 Між іншим, якщо рідина містить ароматизатор, то цей ароматизатор потрапляє в основний потік диму, завдяки чому споживач може в той же самий час одержувати задоволення від вдихання ароматизатора. У першому варіанті виконання E1 периферична стінка 30 корпусу 24 капсули забезпечена множиною ребер 42, як згадано вище; таким чином, периферична стінка 30 має, загалом, відносно високу жорсткість, але ця жорсткість периферичної стінки 30 поступово зменшується від фланця 38 до зовнішньої периферичної частини 32 кінцевої стінки 26. Відповідно, навіть якщо зусилля F прикладають до корпусу 24 капсули, як це показано на Фіг. 6, то запобігають місцевому заглибленню периферичної стінки 30 корпусу 24 капсули, і зусилля F ефективно передається до кінцевої стінки 26, що має плоску, охоплюючу, конічну форму. В результаті цього кінцева стінка 26 гарантовано деформується, приймаючи еліптичну форму, і визначена канавка 36 V-подібної форми, завдяки зменшеній площі в напрямку товщини, легко руйнується навіть при невеликому зусиллі F, як це описано вище. На Фіг. 7 і 8 відповідно показані вигляд збоку кінцевої стінки 26c капсули 23 в порівняльному прикладі, і вигляд збоку цієї капсули 23. У цьому випадку кінцева стінка 26c є плоскою, а корпус 24 капсули 23 не забезпечений згаданими вище ребрами 42. При підвищенні внутрішнього тиску в капсулі 23 за допомогою прикладання зусилля F до капсули 23, кінцева стінка 26c рівномірно випинається назовні з капсули 23, як показано на Фіг. 7 і 8, не приймаючи при деформуванні еліптичної форми. Отже, канавка 36 V-подібної форми, що підлягає руйнуванню, не може бути ідентифікована, або навіть якщо будь-яка з канавок V-подібної форми зруйнована, то не легко пізнати розлом капсули на цій стадії. Крім того, у випадку використання капсули 23, що не містить ребра 42, периферична стінка 30 більше і місцево деформується при прикладанні зусилля F, і, таким чином, зусилля F неефективно передається до кінцевої стінки 26c, що ускладнює процес руйнування канавки 36 V-подібної форми. Даний винахід не обмежений застосуванням капсули 22a згідно з згаданим вище першим варіантом виконання E1. З цієї причини нижче описана капсула 22 згідно з іншими варіантами виконання. У подальшому описі інших варіантів виконання однаковими номерами позицій позначені елементи і частини, що виконують ті ж функції, що і в згаданих вище варіантах виконання, і їх повторний опис опущений. На Фіг. 9-11 показана капсула 22b згідно з другим варіантом виконання E2. Конструкції периферичної стінки 30 і кінцевої стінки 26 корпусу 24 капсули 22b відрізняються від конструкції тих же елементів капсули 22a згідно з першим варіантом виконання E1 за наступними пунктами. Периферична стінка 30 капсули 22b не забезпечена згаданими вище ребрами 42. Кінцева стінка 26 капсули 22b, загалом, також виконана у вигляді заглибленої стінки. Однак у випадку капсули 22b, зовнішня периферична частина 32, що має круглу форму, відповідну формі кінцевої стінки 26, проходить в радіальному напрямку всередину корпусу 24 капсули. Крім того, центральна частина 34 кінцевої стінки 26 виконана у вигляді напівсферичної частини 44, і ця напівсферична частина 44 заглиблена всередину корпусу 24 капсули. Центр напівсферичної частини 44 виконаний у вигляді тонкостінної області 46 круглої форми, і ця тонкостінна область 46 має товщину, меншу товщини кінцевої стінки 26 і периферичної стінки 30 корпусу 24 капсули. Товщина Tc тонкостінної області 46 така ж, як, наприклад, товщина Tv згаданого вище дінця кожної канавки 36 V-подібної форми. Напівсферична частина 44 містить кільцеву частину 47, яка оточує тонкостінну область 46 між зовнішньою периферичною частиною 32 і тонкостінною областю 46. Ця кільцева частина 47 має товщину, що поступово збільшується від тонкостінної області 46 до зовнішньої периферичної частини 32, і з'єднана з внутрішнім кутом зовнішньої периферичної частини 32. Як чітко видно на Фіг. 10, зовнішня периферична частина 32 має товщину, більшу товщини зовнішньої периферичної кільцевої частини 47. Товщина периферичної стінки 30 рівномірна вздовж осьового напрямку корпусу 24 капсули, і більша максимальної товщини периферичної стінки 30 капсули 22a варіанта виконання E1. Також у випадку використання капсули 22b згаданого вище варіанта виконання E2, при прикладанні зусилля F до корпусу 24 капсули, кінцева стінка 26 корпусу 24 капсули пружно деформується, приймаючи еліптичну форму. Отже, більше зусилля натягнення прикладається особливо до лінійної ділянки тонкостінної області 46, що проходить вздовж подовжньої осі кінцевої стінки 26, яка деформується, приймаючи еліптичну форму; таким чином, кінцеву стінку 26 руйнують в лінійній ділянці. 6 UA 111051 C2 5 10 15 20 25 30 35 40 45 50 55 60 На Фіг. 12 і 13 показана капсула 22c згідно з третім варіанті виконання E3, а на Фіг. 14 і 15 показана капсула 22d згідно з четвертим варіантом виконання E4. Капсули 22c, 22d згідно з третім і четвертим варіантами виконання E3, E4 відповідно схожі з капсулами 22a, 22b згідно з першим і другим варіантами виконання E1 і E2. Однак капсули 22c, 22d відрізняються від капсул 22a, 22b тим, що кожна з капсул 22c, 22d додатково містить виступ 48 у вигляді стриженька. Конкретніше, у випадку капсули 22c згідно з третім варіантом виконання E3, виступ 48 виступає назовні від корпусу 24 капсули, від центра центральної частини 34 кінцевої стінки 26. Між іншим, у випадку капсули 22d згідно з четвертим варіантом виконання E4, виступ 48 виступає назовні від корпусу 24 капсули, від центра півсферичної частини 44, тобто від тонкостінної області 46. В обох варіантах виконання: третьому і четвертому E3, E4, як чітко видно на Фіг. 13 і 15, передня кінцева поверхня виступу 48 і зовнішня кінцева поверхня кінцевої стінки 26 (зовнішня периферична частина 32) розташовані в ідентичній уявній площині. Діаметр і довжина виступу 48 можуть, наприклад, становити приблизно 0,4-0,5 мм. Згаданий вище виступ 48 придатний для визначення місця руйнування при розломі канавки 36 V-подібної форми або тонкостінної області 46. Конкретніше, при прикладанні зусилля F до корпусу 24 капсули таким чином, щоб канавка 36 V-подібної форми або лінійна ділянка тонкостінної області 46 були розтягнуті, напруження натягнення буде концентруватися біля основи виступу 48. В результаті цього за допомогою виступу 48 ініціюється руйнування, і цим визначається місце руйнування. Виступ 48 не виступає назовні з капсули 22 від кінцевої стінки 26, чим запобігають впливу небажаного поштовху на виступ 48, завдяки чому кінцева стінка 26 навряд чи може бути відламана від основи виступу 48 небажаним чином через такий небажаний поштовх. На Фіг. 14 показані результати вимірювань середньої сили для руйнування кожної капсули 22a-22d згідно з варіантами виконання від першого до четвертого в момент руйнування кожної капсули 22a-22d в області канавки 36 V-подібної форми або тонкостінної області 46 під впливом зусилля F, прикладеного до кожної капсули 22a-22d. Крім того, на Фіг. 14 також показані результати вимірювань середньої сили для руйнування кожної капсули згідно з порівняльним прикладом С і еталонним прикладом R. При вимірюванні руйнуючої сили в кожну капсулу була введена рідина (дистильована вода), що займала 94 % об'єм капсули, і для вимірювання руйнуючої сили використовували прилад creep meter [модель RHEONER II (торгова марка) виготовлений компанією YAMADEN CO., LTD.]. До опису вимірювань, результати яких подані на Фіг. 14, нижче стисло описані капсули згідно з порівняльним прикладом С і еталонним прикладом R. Капсула згідно з порівняльним прикладом С еквівалентна капсулі за Патентним документом 1, а капсула згідно з еталонним прикладом R еквівалентна безшовній капсулі, яка вводиться в сигарету, що є в продажу з фільтром. Як чітко видно на Фіг. 14, відповідні сили для руйнування капсул 22a-22d згідно з варіантами виконання від першого до четвертого E1-E4 значною мірою менші сили для руйнування капсули згідно з порівняльним прикладом С, і ці сили для руйнування наближені до сили для руйнування капсули згідно з еталонним прикладом R. Відповідно, встановлено, що капсули 22a-22d згідно з варіантами виконання від першого до четвертого E1-E4 руйнуються легше, ніж капсула згідно з порівняльним прикладом З. При порівнянні капсули 22a згідно з першим варіантом виконання і капсули 22c згідно з третім варіантом виконання, встановлено, що обидві капсули є капсулами одного і того ж типу, але сила для руйнування капсули 22c менша сили для руйнування капсули 22a. Аналогічним чином, при порівнянні капсули 22b згідно з другим варіантом виконання і капсули 22d згідно з четвертим варіантом виконання, встановлено, що обидві капсули є капсулами одного і того ж типу, але сила для руйнування капсули 22d менша сили для руйнування капсули 22b. Наведені вище результати вимірювань показують, що за допомогою згаданого вище виступу 48 не тільки можливе визначення місця руйнування в кінцевій стінці 26, а також додатково з його допомогою можна сприяти руйнуванню капсул 22c, 22d. Нарешті, даний винахід не обмежений описаними вище варіантами виконання від першого до четвертого E1-E4. Наприклад, корпус 24 капсули і запечатувальний елемент 40, що використовується як блокуюча стінка в описаних вище варіантах виконання, обидва формують з поліетилену низької густини. Однак корпус капсули і блокуюча стінка за винаходом можуть бути виконані з синтетичного полімеру, відмінного від поліетилену низької густини, і можуть також бути виконані з інших матеріалів, відмінних від синтетичного полімеру. 7 UA 111051 C2 5 10 15 20 25 30 35 40 45 50 55 Наприклад, корпус 24 капсули згідно з першим варіантом виконання E1 містить периферичну стінку 30 конічної форми, який поступово звужується в напрямку до кінцевої стінки 26. Однак корпус капсули за винаходом може також містити периферичну стінку у вигляді прямолінійного циліндра, або периферичну стінку у вигляді конуса протилежної спрямованості. Кінцева стінка корпусу капсули за винаходом може бути заглибленою стінкою, що має форму, відмінну від форми кінцевої стінки 26 в згаданих вище варіантах виконання від першого до четвертого. Наприклад, у випадку згідно з першим і третім варіантами виконання E1, E3, кінцева стінка 26 може містити центральну частину 34 плоскої форми. Крім того, у випадку згідно з другим і четвертим варіантами виконання вся півсферична частина 44 може бути виконана у вигляді тонкостінної області; або у випадку згідно з першим і другим варіантами виконання тонкостінна область може бути виконана у вигляді канавок, причому кожна з них має форму відмінну від V-подібної форми. Крім того, розташування цих канавок не обмежене радіальним напрямком. За умови, що тонкостінна область, що має товщину, меншу товщини кінцевої стінки і периферичної стінки корпусу капсули, тонкостінна область переважно має товщину, не меншу 0,1 мм, але меншу 0,2 мм. Тонкостінна область переважніше має товщину, що становить не менше 0,12 мм, але менше 0,17 мм. Наприклад, кожний корпус 24 капсули згідно з першим і третім варіантами виконання E1, E3 містить множину ребер 42 на його зовнішній периферичній поверхні. Однак ці ребра 42 можуть бути забезпечені на внутрішній периферичній поверхні корпусу 24 капсули, або ці ребра 42 можуть також бути виконані на зовнішній периферичній поверхні або внутрішній периферичній поверхні корпусу 24 капсули згідно з другим і четвертим варіантами виконання E2, E4. Основне значення полягає в тому, що оскільки капсула за винаходом містить щонайменше основну структуру, що містить: корпус капсули; кінцеву стінку заглибленої форми корпусу капсули; тонкостінну область, виконану в кінцевій стінці; і блокуючу стінку для герметизації відкритого кінця корпусу капсули; капсула за винаходом може бути застосовна за допомогою відповідного комбінування інших компонентів (що також включають форми і розташування), що містяться в капсулі кожного варіанта виконання з іншими варіантами виконання. Крім того, зайве нагадувати про те, що капсула за винаходом може бути введена не тільки в сигарету з фільтром, але також може бути введена в різні курильні вироби. Розшифрування номерів позицій на кресленнях 10 - Сигарета з фільтром 14 - Папір для прикріплення фільтра 16 - Складовий фільтр 18, 20 - Елемент фільтра 22, 22a-22d - Капсула 26 - Кінцева стінка 28 - Відкритий кінець 30 - Периферична стінка 32 - Зовнішня периферична частина 34 - Центральна частина 36 - Канавка V-подібної форми (тонкостінна область) 38 - Фланець 40 - Запечатувальний елемент (блокуюча стінка) 42 - Ребро 44 - Напівсферична частина 46 - Тонкостінна область 48 – Виступ ФОРМУЛА ВИНАХОДУ 1. Капсула, яка містить вміщену в ній рідину, причому ця капсула містить: корпус капсули, виконаний з можливістю пружної деформації, по суті циліндричної форми; причому корпус капсули містить кінцеву стінку, яка закриває його віддалений кінець; і відкритий кінець, який відкриває його ближній кінець; при цьому корпус капсули вміщає вказану рідину; і блокуючу стінку, забезпечену на відкритому кінці корпусу капсули, причому блокуюча стінка закриває відкритий кінець так, щоб утримувати рідину всередині корпусу капсули; при цьому вказана кінцева стінка містить: центральну частину; 8 UA 111051 C2 5 10 15 20 зовнішню периферичну частину кільцевої форми, причому зовнішня периферична частина оточує центральну частину і зовнішня периферична частина виступає далі уперед від віддаленого кінця корпусу капсули, ніж центральна частина, так, щоб утворити кінцеву стінку у вигляді заглибленої стінки; і тонкостінну область, забезпечену у вказаній центральній частині, причому товщина тонкостінної області менша товщини кінцевої стінки і периферичної стінки корпусу капсули. 2. Капсула за п. 1, в якій тонкостінна область містить множину канавок, радіально розташованих в центральній частині. 3. Капсула за п. 2, в якій канавки виконані на внутрішній поверхні центральної частини. 4. Капсула за п. 2 або 3, в якій центральна частина заглиблена всередину корпусу капсули і має плоску, охоплюючу, конічну форму. 5. Капсула за п. 1, в якій центральна частина виконана у вигляді півсферичної частини, заглибленої всередину корпусу капсули так, що вона має по суті півсферичну форму; і тонкостінна область виконана в центрі півсферичної частини. 6. Капсула за п. 5, в якій товщина центральної частини поступово збільшується від тонкостінної області до зовнішньої периферичної частини. 7. Капсула за п. 1, в якій корпус капсули додатково містить множину ребер, які забезпечені на периферичній стінці і проходять в осьовому напрямку корпусу капсули. 8. Капсула за п. 1, в якій корпус капсули додатково містить фланець, забезпечений на зовнішній периферії відкритого кінця; і блокуюча стінка є запечатувальним елементом у вигляді листа, і вона прикріплена до фланця за допомогою зв'язуючого для непроникного для рідини ущільнення відкритого кінця. 9. Курильний виріб, який містить капсулу за п. 1. 9 UA 111051 C2 10 UA 111051 C2 11 UA 111051 C2 12 UA 111051 C2 13 UA 111051 C2 14 UA 111051 C2 15 UA 111051 C2 16 UA 111051 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 17
